Type de produit	Télécommande sans fil pour système de ventilation
Modèles compatibles	CMFe R, WHR RF, ComfoAir RF, ComfoD RF, Santos RF
Alimentation	Pile au lithium CR2032
Durée de vie de la pile	Environ 5 ans (10 actions/jour)
Boutons	4 boutons : Positions 1, 2, 3, et Temporisation
Temporisation	Appui bref : 10 min en position 3 ; appui long (>2s) : 30 min en position 3
Portée	Sans fil (RF) - portée standard (non spécifiée)
Indicateurs lumineux	2 voyants (rouge/vert) pour signaler l'état de fonctionnement et la programmation
Fixation murale	Par vis et chevilles ou bandes adhésives (sur surface lisse non métallique)
Contenu de l'emballage	1 télécommande, 1 pile CR2032, 2 bandes adhésives, 2 vis, 2 chevilles, 1 manuel
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile si nécessaire
Mise au rebut des piles	Ne pas jeter avec les ordures ménagères, déposer en point de collecte
Programmation	Mise en correspondance avec le récepteur de l'appareil de ventilation (appairage)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - RFZ ZEHNDER

Comment installer la pile dans la télécommande RFZ ?

Ouvrez le compartiment à l'arrière de la télécommande. Insérez la pile CR2032 en respectant la polarité : d'abord le côté positif (+), puis appuyez sur le côté négatif (-) jusqu'à ce qu'elle s'enclenche.

Comment remplacer la pile usagée ?

Utilisez un tournevis pour déloger la pile du côté négatif (-). Remplacez-la par une pile neuve CR2032. Après remplacement, les fonctions mémorisées sont sauvegardées.

Comment monter la télécommande au mur ?

Fixez la plaque de retenue A au mur à l'aide des vis et chevilles (sur boîtier encastré ou directement) ou collez-la avec les bandes adhésives sur une surface lisse non métallique. L'indication 'TOP' doit être en haut.

Comment démonter la télécommande ?

Faites glisser la télécommande avec le cadre d'environ 5 mm vers le haut pour libérer les griffes de fixation, puis détachez-la délicatement. Ne retirez jamais le cadre sans le faire coulisser au préalable, sinon la plaque de retenue risque d'être endommagée.

Comment programmer l'émetteur RFZ avec le récepteur de l'appareil de ventilation ?

Mettez le système de ventilation hors tension puis sous tension. Vous avez 10 minutes pour programmer. Maintenez les boutons '1' et '⊗' enfoncés pendant au moins 6 secondes jusqu'à ce que les deux voyants s'allument en rouge puis en vert. Testez ensuite les positions.

Que signifient les voyants lumineux de la télécommande ?

Voyant gauche vert bref : position 1 ou 3. Voyant droit vert bref : position 2 ou temporaire 3. Les deux rouges 1 seconde : l'appareil n'a pas réagi après plusieurs tentatives. Les deux rouges en alternance : mode réglage sans ventilation. Les deux verts 1 seconde : programmation réussie.

Combien de temps dure la pile de la télécommande RFZ ?

La durée de vie est d'environ 5 ans pour un maximum de 10 utilisations par jour. L'utilisation plus fréquente réduit cette durée.

Comment utiliser la fonction de temporisation ?

Appuyez brièvement sur le bouton '⊗' pour activer la position 3 pendant 10 minutes. Appuyez plus de 2 secondes pour l'activer pendant 30 minutes. Le voyant droit s'allume en vert.

Quels sont les boutons et leurs fonctions ?

Bouton '1' : position 1 (basse). Bouton '2' : position 2 (moyenne). Bouton '3' : position 3 (haute). Bouton '⊗' : temporisation (position 3 pour 10 ou 30 minutes).

Que faire si l'appareil de ventilation ne répond pas à la télécommande ?

Vérifiez d'abord la pile. Si elle est correcte, procédez à une nouvelle programmation : mettez le système hors puis sous tension, puis maintenez les boutons '1' et '⊗' enfoncés pendant 6 secondes jusqu'à ce que les voyants clignotent en vert. Si le problème persiste, contactez un installateur.

MODE D'EMPLOI RFZ ZEHNDER

Contenu de livraison

Télécommande RFZ 1 piece
■ Pile type CR 2032 1 piece
■ Bande adhésive 14 x 33 mm 2 pieces
Vis de fixation 2 pieces
Chevilles de fixation 2 pieces
■ Manuel 1 piece

Introduction

Les modèles CMFe R, WHR RF, ComfoAir RF, ComfoD RF et Santos RF se commandent sans fil et à distance grâce à un émetteur (RFZ). Celui-ci dispose de 4 boutons permettant de régler la position du ventilateur. Position 1, position 2, position 3 et un retardement. Avant que le récepteur incorpore à l'appareil de ventilation puisse être utilisé à distance, il faut d'abord régler l'(les) émetteur(s) sur le récepteur. Le récepteurs s'installe ensuite aisément sur l'appareil de ventilation sans une standard contrôle sans fil (RF).. Si la combinaison Interrupteur à 3 positions / récepteur est installée, le ventilateur tourne au régime le plus élevé. L'émetteur peut facilement être collé ou visse au mur. La télécommande fonctionne avec une pile au lithium (type : CR 2032). Une pile neue dispose d'une durée de vie d'environ cinq ans pour un maximum de dix actionnements par jour. La durée de vie se réduit à mesure que l'interrupteur est utilisé plus souvent.

Placement de la pile

Attention : L'interrupteur sans fil ne fonctionne pas si la pile n'est pas place correctement. Une pile mal insérée peut endommager l'électronique.

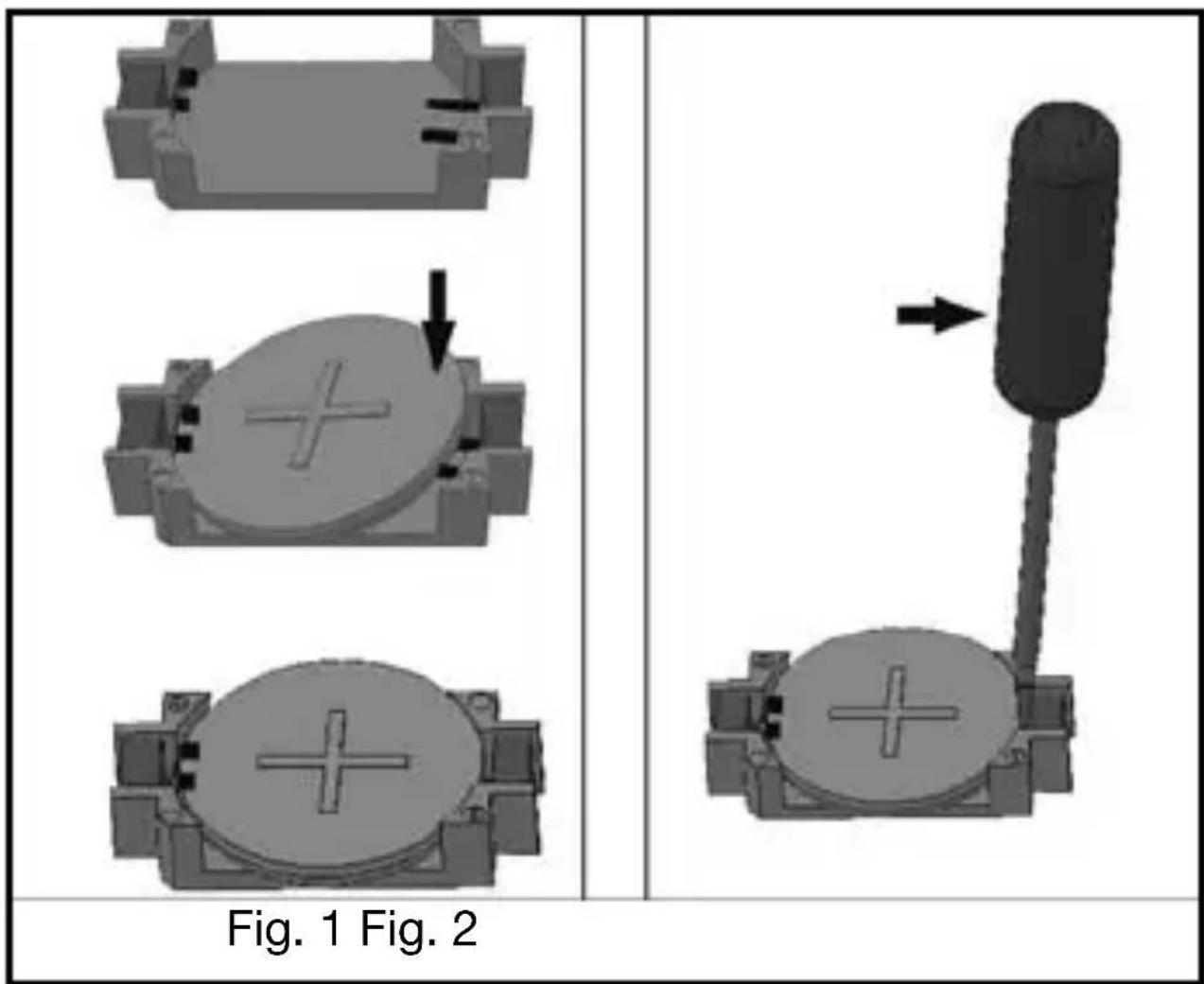

La pile doit être insérée dans la face arrière de l'interrupteur. Positionné la pile dans le compartment avec l'indication du plus (+) restant visible d'abord du côté (+), puis appuyez sur l'autre côté (-) afin que la pile s'enclença (fig. 1).

Remplacement de la pile

À l'aide d'un tournevis (fig. 2), délogez la pile du côte (-) du compartment. ÀpRES le remplacement de la pile, les fonctions mémorisées sont sauvégardées.

Attention: Ne jetez pas les piles usagées aux ordures menagères, mais déposez-les aux points de collecte pour petits déchets chimiques.

Montage

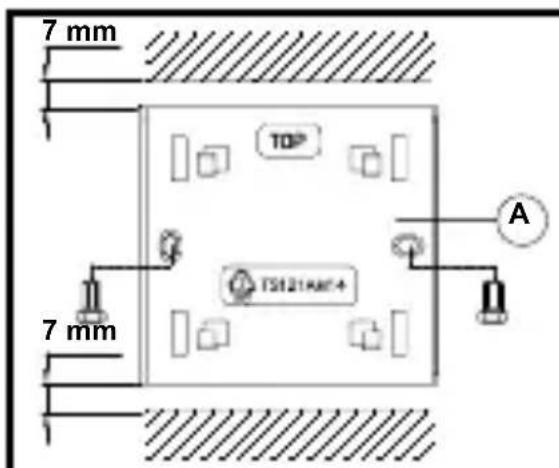

1. Fixez la plaque de retenue A (fig. 3) à l'aide des vis fournies avec l'appareil sur un boîtier encastré ou directement au mur à l'aide des vis et des chevilles. L'indication "TOP" doit figurer en haut de la plaque de retenue.

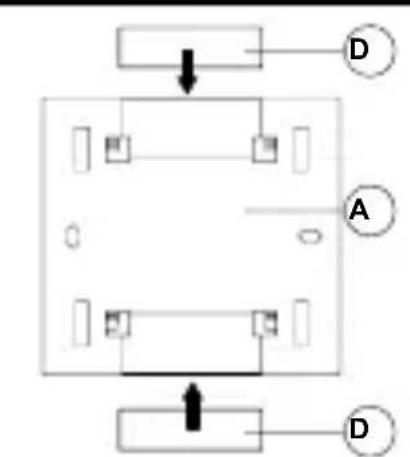

Ou fixez la plaque de retenue A (fig.4) sur une surface lisse/plane (la surface ne peut pas etre métallique) à l'aide des bandes adhésives livrées (D).

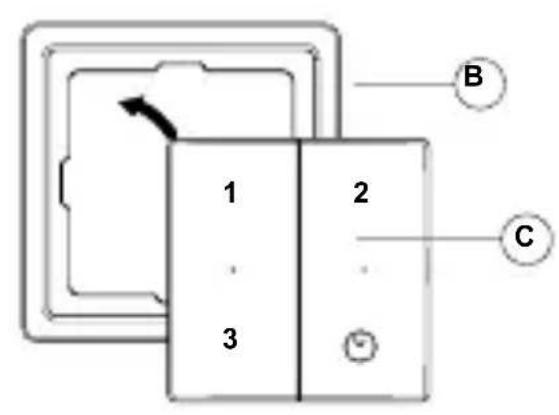

1. Positionnez l'interrupteur sans fil C (fig. 5) de sorte qu'il s'encliquette dans le cadre B.

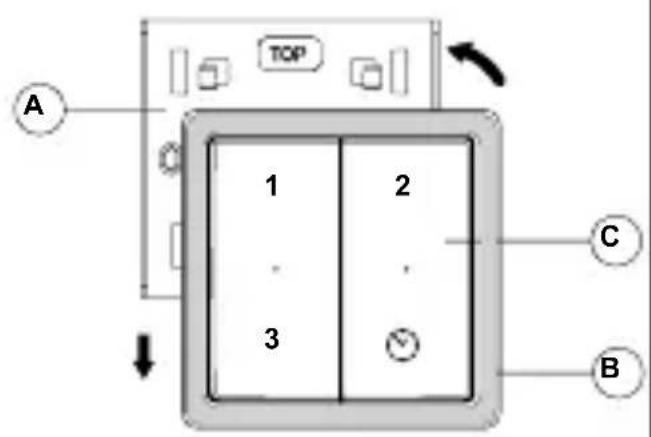

2. Positionnez l'interrupteur sans fil avec le cadre 5 mm environ au-dessus de la plaque de retenue A et abaissez-le, jusqu'à ce qu'il s'encliquette dans les griffes de la plaque de retenue. (fig. 6)

Fig 3.

Fig 4.

Fig 5.

Fig 6.

Démontage

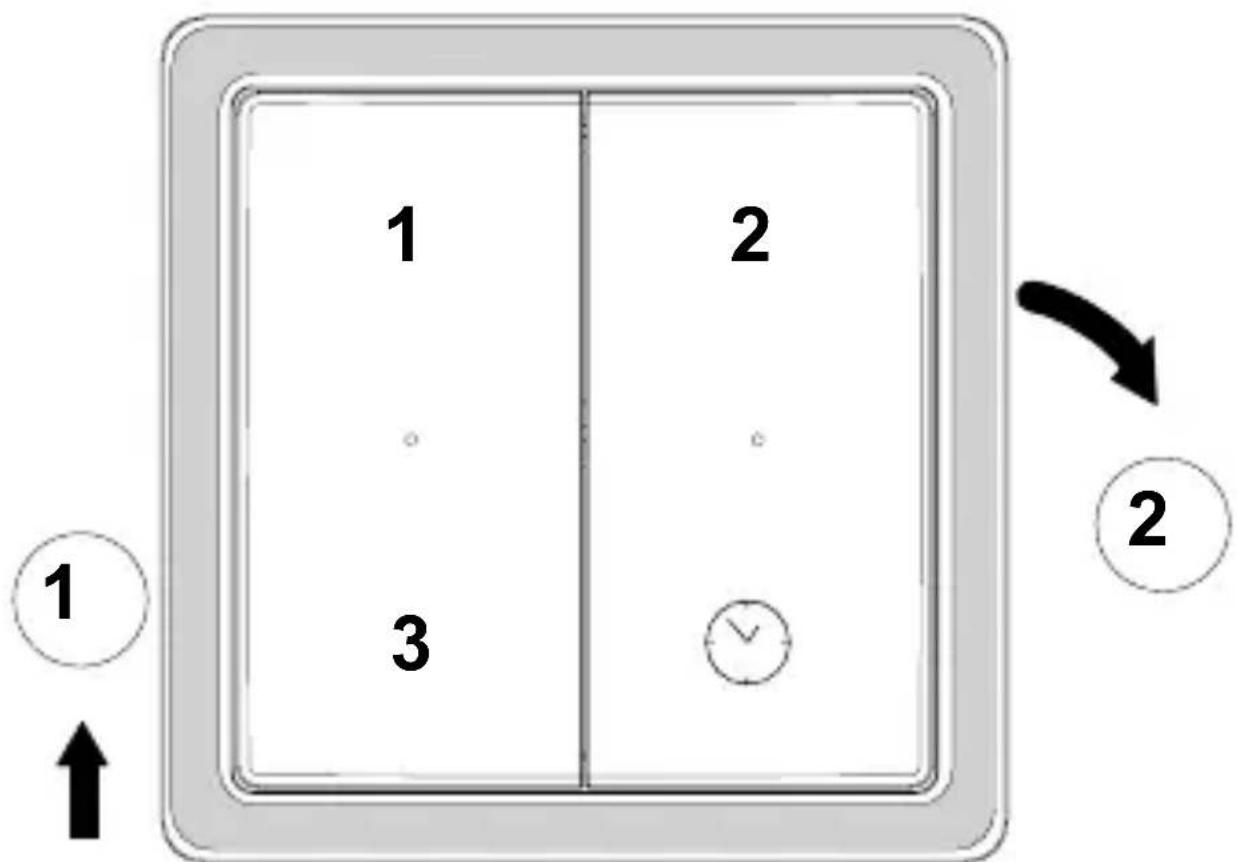

Le cadre est fixé sur la plaque de retenue à l'aide de griffes de fixation. Ne retirez jamais le cadre sans le faire coulisser au préalable vers le haut, sinon la plaque de retenue sera endommagée. (fig. 7)

1. Faites glisser l'interrupteur sans fil avec le cadre 5 mm environ vers le haut.
2. Detachez alors l'interrupteur avec le cadre.

Fig. 7

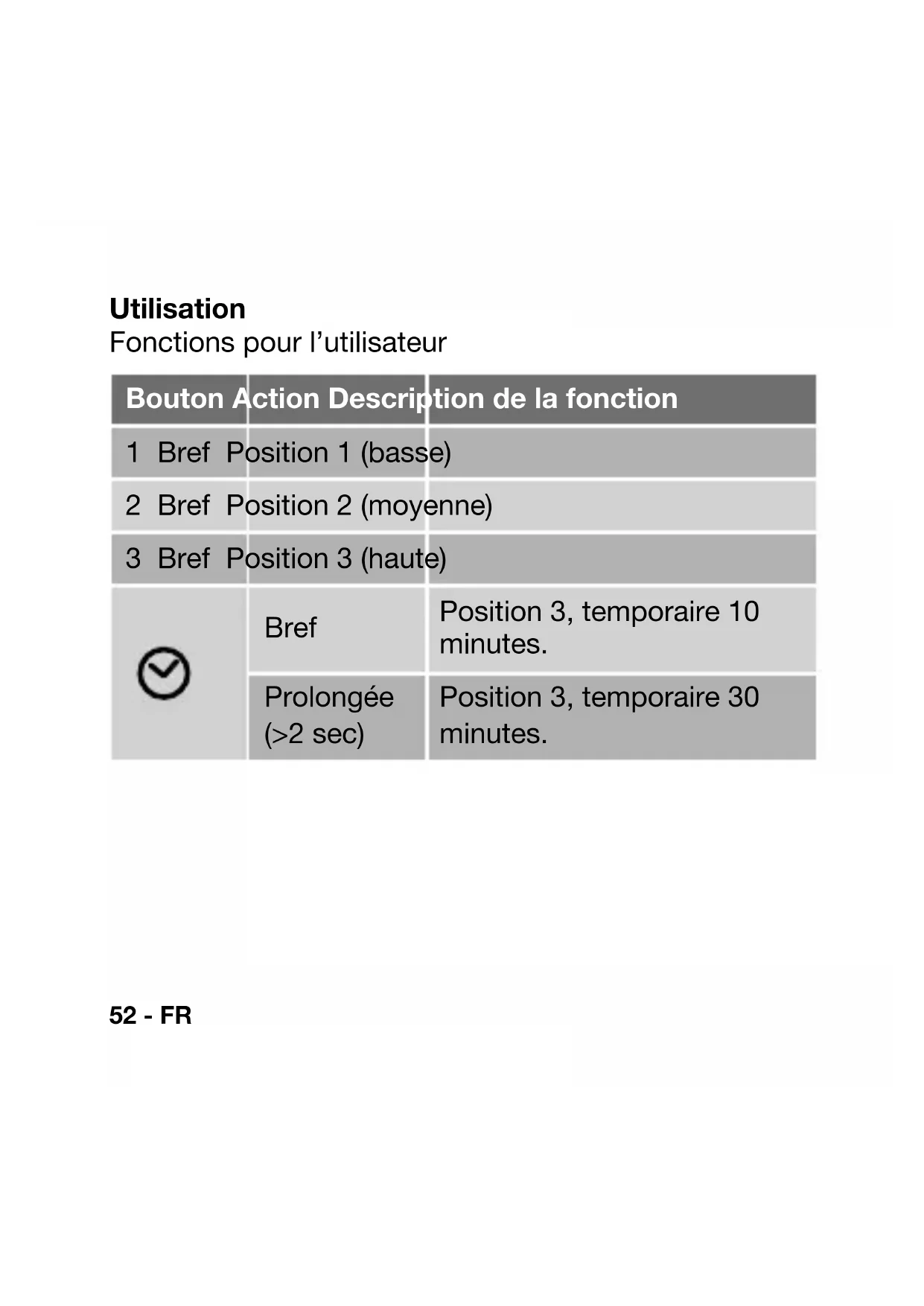

Utilisation

Fonctions pour l'utilisateur

Bouton Action Description de la fonction
1 Bref Position 1 (basse)
2 Bref Position 2 (moyenne)
3 Bref Position 3 (haute)
⊗	Bref	Position 3,temporaire 10 minutes.
	Prolongée (>2 sec)	Position 3,temporaire 30 minutes.

Fonctions pour l'installateur

Mise au point entre l'appareil de ventilation et l'interrupteur RFZ

En standard 1 ou plusieurs interrupteurs sur 1 apparéil de ventilation

1.Mettez le système de ventilation hors tension puis remettez sous tension. Vous disposez maintainant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir “1” + bouton-poussoir “ ” appuyé pendant au moins 6 secondes.
3. Les deux voyageants lumineux s'allument en rouge, puis en vert. La mise au point est achievée. (l'interrupteur obtient l'adresse de l'appareil de ventilation)
4. Testez les 3 positions après la programmation de l'interrupteur.

Pour le deuxième interrupteur ou l'interrupteur suivant : repêze les étapes 1 à 4 incluse.

Plusieurs apparueils de ventilation sur 1 interrupteur.

1. Mettez le système de ventilation hors tension puis remettez sous tension. Vous disposez maintainant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir "2" + bouton-poussoir " " appuyé pendant au moins 6 secondes.
3. Les deux voyants lumineux s'allument en rouge, puis en vert. La mise au point est achievée (l'appareil de ventilation obtient l'adresse de l'interrupteur)
4. Testez les 3 positions après la programmation de l'interrupteur. Pour le deuxième apparéil de ventilation ou l' apparéil de ventilation suivant : repêzez les étapes 1 à 4 incluse.

Appareil de ventilation sur 1 interrupteur avec adresse aléatoire.

1. Mettez le système de ventilation hors tension puis remettez sous tension. Vous disposez maintainant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir "3" + bouton-poussoir " " appuyé pendant au moins 6 secondes.
3. Les deux voyants lumineux s'allument en rouge, puis en vert. La mise au point est achievée. (I'appareil de ventilation R obtient une adresse aléatoire de l'interrupteur)
4. Testez les 3 positions après la programmation de l'interrupteur.

Explications des voyants lumineux

Levoyant lumineux gauche s'allume brievement en vert : l'appareil de ventilation est mis en position 1 ou 3.

Levoyant lumineux droit s'allume brievement en vert : l'appareil de ventilation est mis en position 2 ou temporairement en position 3.

Les deux voyageants lumineux s'allument en rouge pendant 1 seconde : l'appareil de ventilation n'a toujours pas réagi au bout de plusieurs tentatives.

• Les deux voyants lumineux s'allument en rouge en alternance : l'interrupteur est en mode de réglage, mais pas l'appareil de ventilation. Une mise au point ne peut donc pas avoir lieu. Le clignotement dure 1 minute environ.

• Les deux voyants lumineux s'allument en vertpendant 1 seconde : la mise au point est achievée.
