TOGA - Radiateur ZEHNDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur sèche-serviettes
Marque	Zehnder
Modèle	Toga
Dimensions (H x L)	716 mm x 500 mm, 716 mm x 600 mm, 1148 mm x 500 mm, 1148 mm x 600 mm, 1760 mm x 500 mm, 1760 mm x 600 mm
Poids	De 6,7 kg à 19,4 kg selon modèle
Alimentation	Chauffage central (eau chaude) ou option immersion électrique (300 W, 600 W ou 900 W selon modèle)
Puissance thermique (ΔT=50K)	De 359 W à 1028 W selon modèle (norme EN 442)
Pression de service maximale	11,5 bar
Fonctions principales	Chauffage de la pièce et séchage des serviettes
Finitions disponibles	Blanc (standard) et chromé (en option)
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide. Ne pas utiliser de produits abrasifs ou corrosifs.
Sécurité	Respecter la pression maximale de 11,5 bar. Surface chaude : risque de brûlure en fonctionnement.
Pièces détachées et réparabilité	Robinets (voir page 118 de la notice), supports muraux, éléments chauffants électriques (en option). Réparable par un professionnel.
Informations générales	Radiateur design en acier, compatible avec les systèmes de chauffage central. Option dual energy (chauffage central + électrique).

FOIRE AUX QUESTIONS - TOGA ZEHNDER

Quelles sont les dimensions disponibles pour le Zehnder Toga ?

Le Zehnder Toga est disponible en plusieurs dimensions : hauteurs de 716 mm, 1148 mm et 1760 mm, avec largeurs de 500 mm ou 600 mm. Les références correspondantes sont par exemple TG-070-050 (716x500) ou TGC-180-060 (1760x600).

Quelle est la puissance de chauffe du radiateur ?

La puissance varie selon le modèle. Par exemple, le TG-070-050 délivre 441 W (ΔT=60K) ou 359 W (ΔT=50K). Les modèles plus grands atteignent jusqu'à 1262 W (ΔT=60K) pour le TG-180-060.

Puis-je utiliser le radiateur Toga en version électrique ?

Oui, certaines versions proposent une option immersion électrique intégrée, avec des puissances de 300 W, 600 W ou 900 W selon le modèle. Les modèles chromés (TGC) n'ont pas cette option sauf indication contraire.

Quelle est la pression maximale de fonctionnement ?

La pression de service maximale est de 11,5 bar. Veillez à ne pas dépasser cette valeur pour éviter tout risque de fuite ou d'endommagement.

Comment nettoyer le radiateur ?

Nettoyez le radiateur avec un chiffon doux et humide. Évitez les produits abrasifs, les solvants ou les nettoyants agressifs qui pourraient endommager la finition.

De quelles finitions est-il disponible ?

Le Zehnder Toga est proposé en finition blanche standard (références TG) et en chromé (références TGC). Des couleurs sur mesure sont possibles sous réserve de délais supplémentaires.

Le radiateur est-il livré avec des robinets ?

Non, les robinets ne sont pas inclus. Vous devez les choisir séparément, par exemple parmi ceux référencés page 118 de la notice. Il existe différentes options selon votre installation.

Quel est le poids du radiateur ?

Le poids varie de 6,7 kg (modèle TG-070-050) à 19,4 kg (modèle TG-180-060). Les versions chromées sont légèrement plus lourdes à dimensions égales.

Y a-t-il une option chromée ?

Oui, les modèles chromés sont disponibles sous les références TGC. Par exemple, TGC-070-050 (716x500 chromé) ou TGC-180-060 (1760x600 chromé). Notez que les modèles chromés n'ont pas d'option électrique intégrée.

Comment installer le radiateur ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous de respecter la pression maximale de 11,5 bar et de fixer solidement le radiateur au mur à l'aide des supports appropriés. Consultez la notice complète pour les schémas de fixation.

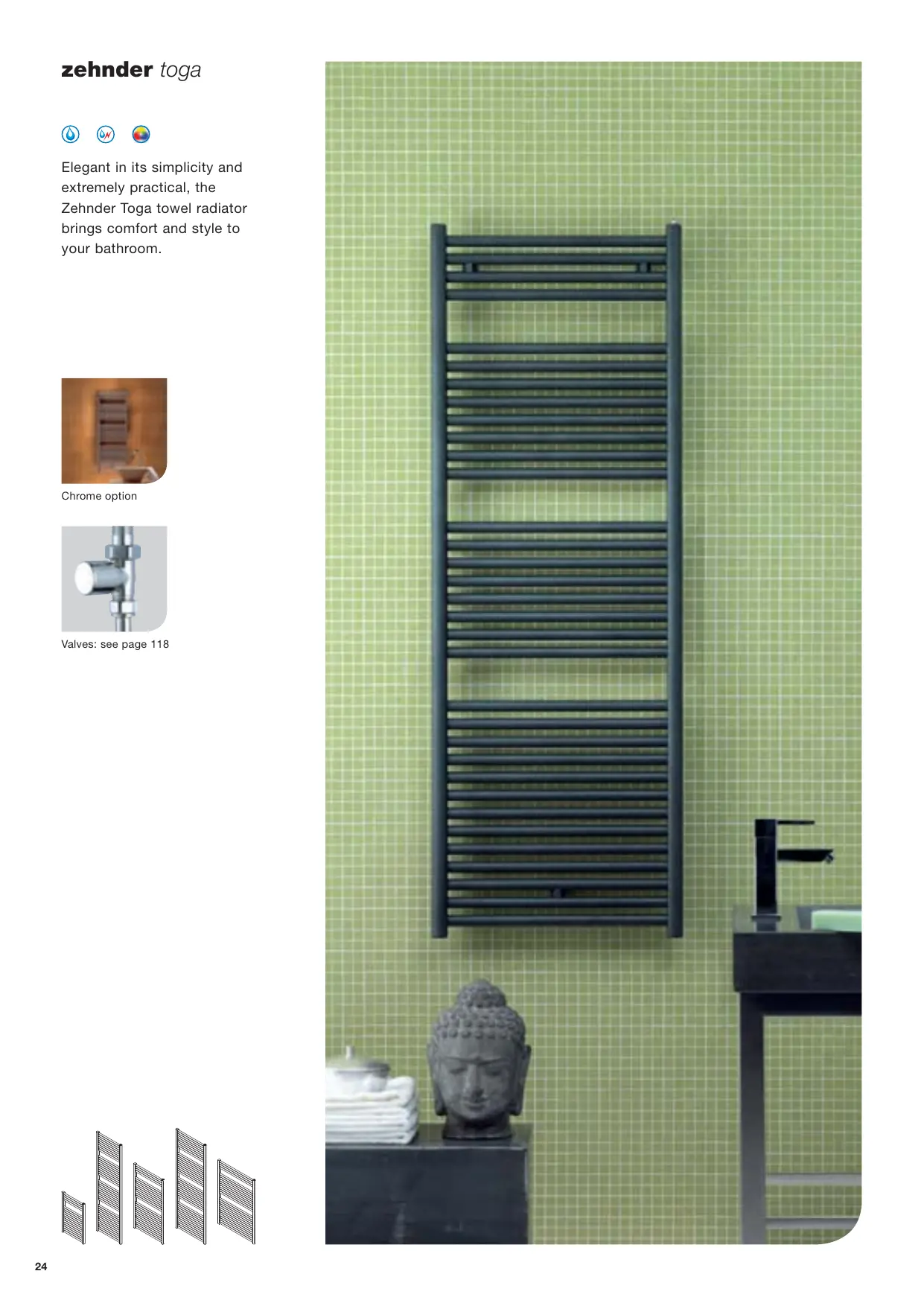

MODE D'EMPLOI TOGA ZEHNDER

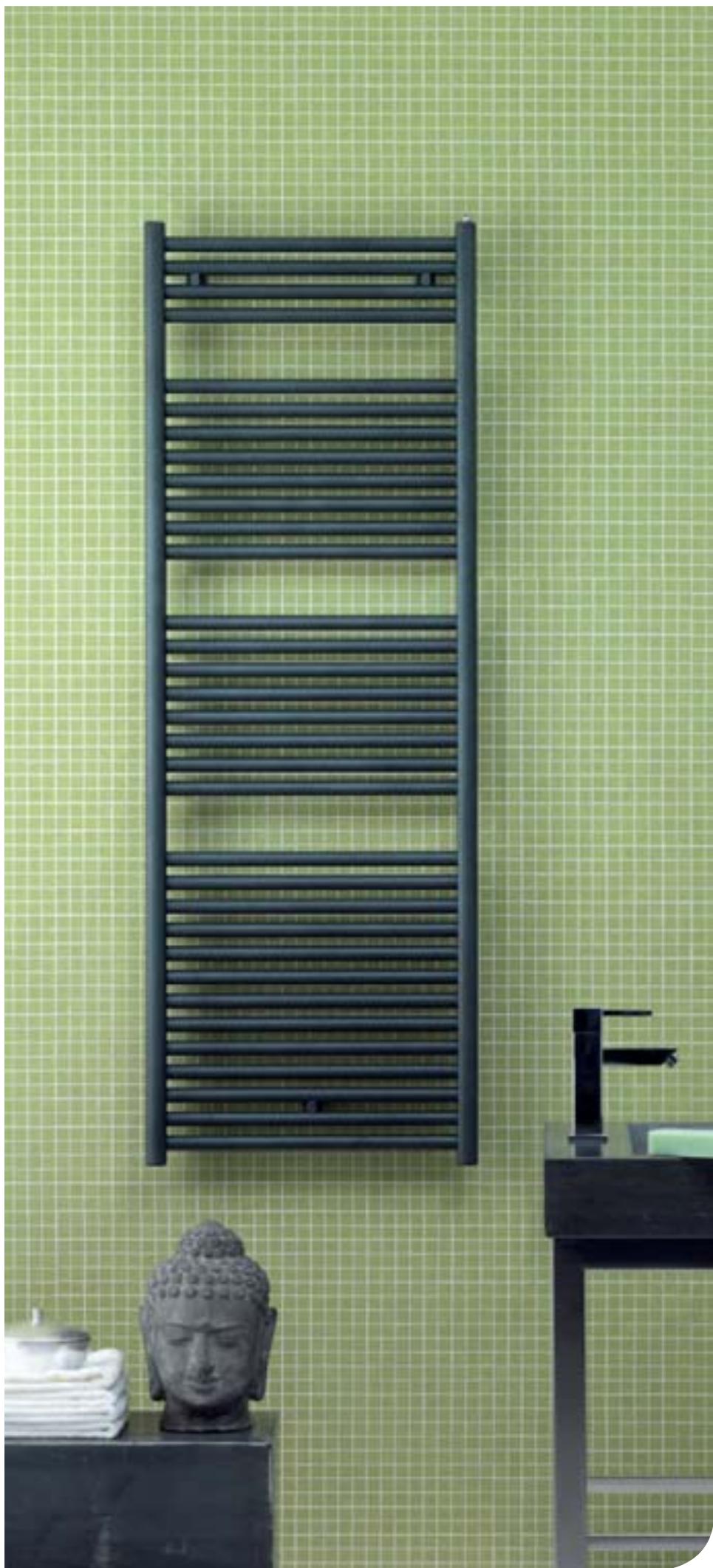

Elegant in its simplicity and extremely practical, the Zehnder Toga towel radiator brings comfort and style to your bathroom.

Chrome option

Valves: see page 118

Central Heating Model Stock	Height mm (H)	Width mm (W)	Finish	Output ΔT=60K Watts/btu	Output ΔT=50K Watts/btu (EN 442)	Electric Immersion Rating Watts	Weight kg	RRP (ex VAT)	RRP (inc 20% VAT)
Zehnder Toga
TG-070-050	716	500	white	441/1505	359/1225	300	6.7	£151	£181.20
TG-070-060	716	600	white	516/1761	424/1447	300	7.8	£164	£196.80
TG-120-050	1148	500	white	694/2368	565/1928	300	10.5	£170	£204.00
TG-120-060	1148	600	white	820/2798	668/2279	600	12.0	£183	£219.60
TG-180-050	1760	500	white	1058/3610	862/2941	600	17.3	£224	£268.80
TG-180-060	1760	600	white	1262/4306	1028/3508	900	19.4	£234	£280.80
TGC-070-050	716	500	chrome	297/1013	240/819	n/a	6.7	£249	£298.80
TGC-070-060	716	600	chrome	353/1204	285/972	n/a	7.8	£303	£363.60
TGC-120-050	1148	500	chrome	469/1600	379/1293	300	10.5	£375	£450.00
TGC-120-060	1148	600	chrome	558/1904	451/1539	300	12.0	£404	£484.80
TGC-180-050	1760	500	chrome	738/2518	596/2034	600	17.3	£510	£612.00
TGC-180-060	1760	600	chrome	878/2996	709/2419	600	19.4	£564	£676.80

Max. working pressure: 11.5 Bar

Dual Energy: Self Fit - Additional cost to Central Heating model prices see page 117 for details N.B. DBM only suitable for chrome Toga

Colour finish: Standard colours from the Zehnder colour chart: white + 25%. Colour finish and non-stock products: Delivery 20-30 working days.

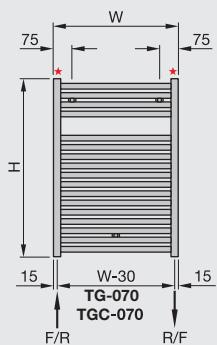

TG-180 TGC-180

TG-120 TGC-120

^*1 / 4 air vent

† height excludes air vent

F = flow

R = return

Tube: Horizontal 23mm

Vertical 30x35 mm
