Type de produit	Radiateur sèche-serviettes
Marque	Zehnder
Modèle	Janda
Finitions disponibles	Blanc, Chromé (autres couleurs sur commande, délai 20-30 jours)
Hauteurs disponibles	716 mm, 1148 mm, 1436 mm, 1760 mm
Largeurs disponibles	495 mm, 595 mm
Poids	De 6,5 kg (modèle 716x495) à 19,4 kg (modèle 1760x595)
Puissance thermique (ΔT=60K)	De 441 W (1505 Btu/h) à 1013 W (3456 Btu/h) selon modèle
Puissance thermique (ΔT=50K)	De 359 W (1225 Btu/h) à 825 W (2815 Btu/h) selon modèle
Pression de service max	11,5 bar
Alimentation électrique (option réchauffeur)	300 W ou 600 W selon modèle (non disponible sur certains chromés)
Dual Energy (auto-installation)	Disponible en option (sauf pour chromé sans réchauffeur)
Type de tubes	Horizontaux Ø 23 mm, verticaux 30×35 mm
Vanne de purge	Oui, 1/4 de tour
Raccordements	Départ et retour (F et R) au bas du radiateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Utilisation	Chauffage central (eau chaude) ; peut être équipé d’un réchauffeur électrique pour mi-saison
Garantie	Garantie constructeur standard (se référer au document fourni)

FOIRE AUX QUESTIONS - JANDA ZEHNDER

Comment installer le radiateur Janda ?

L'installation doit être réalisée par un professionnel qualifié. Fixez le radiateur au mur avec les supports fournis. Raccordez les arrivées et retours d'eau (repérés F et R). Après pose, purgez l'air via la vanne 1/4 de tour située en haut.

Quelle est la puissance de chauffe du modèle Janda ?

La puissance varie selon la taille et la finition. Par exemple, le modèle JAB-070-050 (716x495 mm) blanc délivre 441 W (ΔT=60K) ou 359 W (ΔT=50K). Les modèles chromés ont une puissance légèrement inférieure.

Peut-on utiliser le radiateur Janda en électrique ?

Oui, certains modèles sont équipés en option d’un réchauffeur électrique (300 W ou 600 W) qui permet une utilisation hors saison de chauffe. Vérifiez la référence : les modèles avec immersion électrique le précisent dans le tableau.

Comment nettoyer mon radiateur Janda ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou chimiques qui pourraient endommager la peinture ou le chromage. Pour les taches tenaces, un chiffon légèrement humide puis séchage immédiat.

Quelle est la pression de service maximale ?

La pression de service maximale est de 11,5 bar. Assurez-vous que votre installation ne dépasse pas cette valeur pour éviter tout risque de fuite ou d'éclatement.

Quelles sont les dimensions et poids du radiateur ?

Les hauteurs disponibles sont 716, 1148, 1436 et 1760 mm ; largeurs 495 ou 595 mm. Le poids varie de 6,5 kg (716x495 blanc) à 19,4 kg (1760x595 chromé). Voir le tableau complet dans la notice.

Quels types de finitions sont proposés ?

Les finitions standard sont blanc et chromé. D'autres couleurs sont disponibles sur commande (délai 20 à 30 jours ouvrés) avec un supplément de 25% par rapport au prix blanc.

Comment purger l'air du radiateur ?

Repérez la vanne de purge située en haut du radiateur (1/4 de tour). Utilisez une clé de purge ou un tournevis pour ouvrir doucement la vanne jusqu'à ce que de l'eau s'écoule, puis refermez.

Le radiateur Janda est-il compatible avec un système Dual Energy ?

Oui, le système Dual Energy (auto-installation) est disponible en option pour certains modèles. Il permet de combiner chauffage central et électrique. Attention : la version Dual Energy n'est pas compatible avec le chromé sans réchauffeur.

Où trouver les pièces de rechange ?

Contactez votre revendeur Zehnder ou le service après-vente. Les pièces courantes comme les vannes, supports ou réchauffeurs électriques peuvent être commandées via les références indiquées dans la notice.

MODE D'EMPLOI JANDA ZEHNDER

The Zehnder Janda towel radiator is both pleasing to the eye and highly functional. A choice of size and colour enables this radiator to suit any application.

Janda colour finish

Janda white

Janda chrome

Valves: see page 118

Central Heating Model Stock	Height mm (H)	Width mm (W)	Finish	Output ΔT=60K Watts/btu	Output ΔT=50K Watts/btu (EN 442)	Electric Immersion Rating Watts	Weight kg	RRP (ex VAT)	RRP (inc 20% VAT)
Zehnder Janda
JAB-070-050	716	495	white	441/1505	359/1225	300	6.5	£183	£219.60
JAB-070-060	716	595	white	516/1761	424/1447	300	7.6	£197	£236.40
JAB-120-050	1148	495	white	694/2368	565/1928	300	10.5	£231	£277.20
JAB-120-060	1148	595	white	820/2798	668/2279	600	12.0	£237	£284.40
JAB-150-050	1436	495	white	861/2938	701/2392	600	13.1	£256	£307.20
JAB-150-060	1436	595	white	1013/3456	825/2815	600	14.8	£275	£330.00
JABC-070-050	716	495	chrome	297/1013	240/819	n/a	6.7	£310	£372.00
JABC-070-060	716	595	chrome	353/1204	285/972	n/a	7.8	£349	£418.80
JABC-120-050	1148	495	chrome	469/1600	379/1293	300	10.5	£386	£463.20
JABC-120-060	1148	595	chrome	623/2126	503/1716	300	12.0	£424	£508.80
JABC-150-060	1436	595	chrome	779/2658	629/2146	600	14.8	£524	£628.80
JABC-180-050	1760	495	chrome	738/2518	596/2034	600	17.3	£577	£692.40
JABC-180-060	1760	595	chrome	878/2996	709/2419	600	19.4	£629	£754.80

Max. working pressure: 11.5 Bar

Dual Energy: Self Fit - Additional cost to Central Heating model prices see page 116 for details N.B. DBM only suitable for chrome Janda

Colour finish: Standard colours from the Zehnder colour chart: white + 25%. Colour finish delivery 20-30 working days.

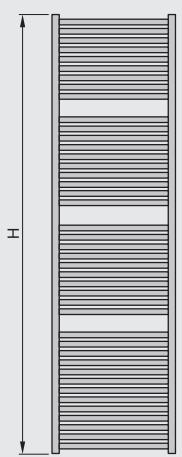

JAB-180 JABC-180

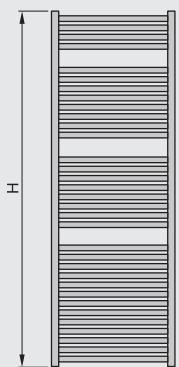

JAB-150 JABC-150

JAB-120 JABC-120

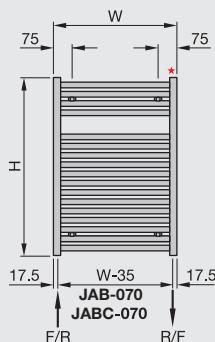

^*1 / 4 air vent

† height excludes air vent

F = flow

R = return

Tube: Horizontal Ø 23mm

Vertical 30× 35mm
