Type de produit	Radiateur sèche-serviettes
Marque	ZEHNDER
Modèle	FORMA
Catégorie	Radiateur
Pression de service max.	4 bars
Température de service max.	120°C
Modèles disponibles	Eau chaude, Mixte, Électrique
Puissance électrique	500 W, 750 W, 1000 W selon modèle
Dimensions (L x H x P) exemple	446 x 721 x 300 mm (modèle LF-070-045)
Poids	6 kg à 43 kg selon modèle
Alimentation électrique	230 V (modèles électriques)
Classe de protection	IP44, Classe II, IK09
Fonctions de régulation	4 positions : arrêt, veille, marche modérée, marche maximale
Marche forcée	2 heures programmables
Sécurité	Limitateur thermique de sécurité
Matériau	Acier laqué (Blanc/Couleur) ou chromé
Installation	Fixation murale, saillie au mur
Usage recommandé	Salle de bains
Entretien	Chiffon doux et non abrasif
Résistance électrique	DBM, livrée non montée pour modèles mixtes

FOIRE AUX QUESTIONS - FORMA ZEHNDER

Comment installer le radiateur FORMA ?

Le radiateur doit être fixé au mur selon les instructions de la notice. Pour les modèles eau chaude, raccordez-le au circuit de chauffage. Pour les modèles électriques, branchez-le sur une prise 230 V. Respectez les distances de sécurité.

Quelle est la pression de service maximale ?

La pression de service maximale est de 4 bars. Ne dépassez pas cette valeur pour éviter tout risque de fuite.

Comment régler la température du radiateur ?

Le modèle électrique dispose d'une régulation à 4 positions : arrêt, veille (hors gel), marche modérée et marche maximale. Utilisez le bouton rotatif pour sélectionner la position souhaitée. Une fonction marche forcée de 2h est disponible.

Puis-je utiliser le radiateur en mode électrique uniquement ?

Oui, les modèles électriques (LFE) fonctionnent uniquement sur secteur. Les modèles mixtes peuvent également fonctionner en mode électrique si une résistance est installée.

Comment nettoyer le radiateur FORMA ?

Nettoyez régulièrement avec un chiffon doux et sec ou légèrement humide. N'utilisez pas de produits abrasifs ou corrosifs qui pourraient endommager la finition.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et l'électricité si applicable. Purgez le radiateur et contactez un professionnel pour réparer la fuite. Vérifiez les joints et les raccords.

Quelle est la garantie du radiateur ?

La garantie varie selon le pays et le revendeur. En général, Zehnder offre une garantie de 5 ans sur les radiateurs, sous réserve d'une installation correcte. Consultez votre notice pour les détails.

Puis-je repeindre le radiateur ?

Il est déconseillé de repeindre le radiateur car cela peut altérer les performances thermiques et la garantie. Si nécessaire, utilisez une peinture spéciale radiateur après avoir consulté le SAV.

Comment remplacer la résistance électrique ?

Pour les modèles mixtes, la résistance DBM est livrée non montée. Pour la remplacer, débranchez l'alimentation, dévissez l'écrou de fixation, retirez l'ancienne résistance et insérez la nouvelle. Suivez le schéma de la notice.

Le radiateur est-il compatible avec tous les systèmes de chauffage ?

Les modèles eau chaude sont compatibles avec les circuits de chauffage central classiques. Les modèles électriques sont autonomes. Vérifiez la puissance et le débit nécessaires dans la notice technique.

MODE D'EMPLOI FORMA ZEHNDER

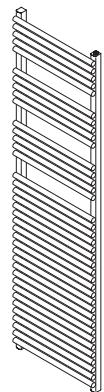

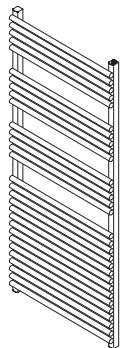

Récapitulatif des modèles Modèle 70

Modèle 120

Modèle 150

Modèle 180

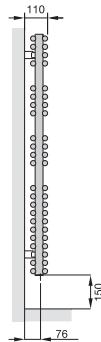

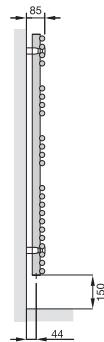

Saillie au mur Modèle LF

Modèle LFD

Eau chaude L = Largeur

Description du produit

Le Zehnder Forma vient idéalement compléter la collection des sèche-serviettes Zehnder. Ce produit tubes sur tubes cumule les atouts pratiques : extrême facilité d'accès aux serviettes grâce à ses tubes éloignés du mur, large gamme de puissances.

Données techniques

Pression de service

Température de service

max. 4 bars

max. 120°C

Modèle Eau Chaude ou Mixte avec résistance DBM livrée non montée
Modèle	H mm	L mm	Puisance ΔT 50 K			Poids kg
			Blanc/Couleur	Attrib. de la résistance	Chromé eau chaude
Modèle simple
LF-070-045	721	446	340	300	-	6
LF-120-045	1161	446	551	300	-	10
LF-120-050	1161	496	612	600	428	11
LF-150-050	1441	496	796	600	557	15
LF-180-050	1761	496	973	900	-	19
LF-180-060	1761	596	1133	900	793	21
LF-180-075	1761	746	1416	1200	-	27
LFD-120-050	1161	496	822	600	-	23
LFD-150-050	1441	496	1032	900	-	27
LFD-180-050	1761	496	1304	1200	-	37
LFD-180-060	1761	596	1501	1200	-	43
Modèle chromé
LFC-120-050	1161	496	-	300	428	11
LFC-150-050	1441	496	-	300	557	15
LFC-180-050	1761	496	-	600	793	19

Modèle Electrique
Modèle	H mm	L mm	Poids Kg	Puisance watt CE Classe II ☑ - IP 44 - IK09
LFE-090-050/TF	968	501	15	500
LFE-120-050/TF	1208	501	20	750
LFE-170-050/TF	1728	501	25	1000

Résistance DBM CC

Régulation sur la température interne du radiateur Réglage du chauffage 4 positions :

• arrêt
• veille (hors gel) - marche modérée
• marche maximale

Marche forcée 2h programmable Liminateur thermique de sécurité - Classe II IP 44 ■IK09
