GEBRUIKSAANWIJZING GMD8500M PIONEER

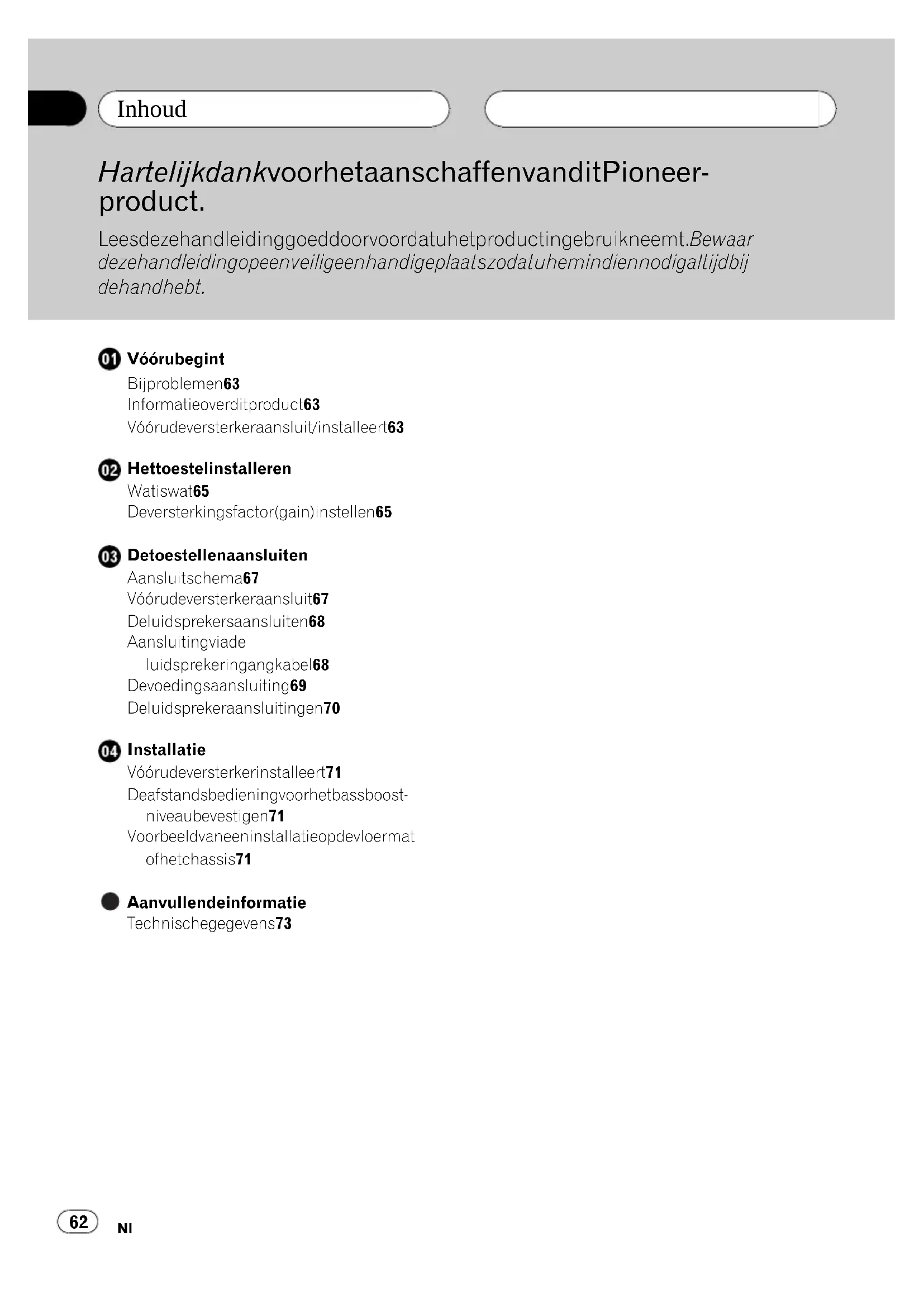

Anhang DeutschHartelijk dank voor het aanschaffen van dit Pioneer- product. Lees deze handleiding goed door voordat u het product in gebruik neemt. Bewaar deze handleiding op een veilige en handige plaats zodat u hem indien nodig altijd bij de hand hebt. Vóór u begint Bij problemen 63 Informatie over dit product 63 Vóór u de versterker aansluit/installeert 63 Het toestel installeren Wat is wat 65 De versterkingsfactor (gain) instellen 65 De toestellen aansluiten Aansluitschema 67 Vóór u de versterker aansluit 67 De luidsprekers aansluiten 68 Aansluiting via de luidsprekeringangkabel 68 De voedingsaansluiting 69 De luidsprekeraansluitingen 70 Installatie Vóór u de versterker installeert 71 De afstandsbediening voor het bass boost- niveau bevestigen 71 Voorbeeld van een installatie op de vloermat of het chassis 71 Aanvullende informatie Technische gegevens 73 Inhoud

62Deponeer dit product niet bij het gewone huis- houdelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschre- ven verzamelsysteem voor de juiste behande- ling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische produc- ten. In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkoop- punt inleveren. Als u in een ander land woont, neem dan con- tact op met de plaatselijke overheid voor infor- matie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afge- dankte product op de juiste wijze wordt ver- werkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. Bij problemen Als dit product niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde er- kende Pioneer-servicecentrum raadplegen. Informatie over dit product Dit product is een monoversterker voor een sub- woofer. Als zowel het linker (L) als rechter (R) ka- naal zijn aangesloten op de RCA-ingang van dit product, wordt de uitgang gemixt omdat dit pro- duct een monoversterker is. Vóór u de versterker aansluit/installeert WAARSCHUWING ! Aanbevolen wordt gebruik te maken van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijgbaar zijn. Sluit de accuka- bel rechtstreeks op de positieve (+) pool van de accu van het voertuig aan, en de aardkabel op de carrosserie. ! Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het vol- tage van de accu controleren. ! De zwarte kabel is de aarde. Let er bij installa- tie van dit toestel op dat de aardkabel eerst wordt aangesloten. Zorg ervoor dat de aardka- bel correct is aangesloten op metalen onder- delen van de voertuigcarrosserie. De aardkabel van dit toestel moet afzonderlijk en met verschillende schroeven met het voertuig worden verbonden. Als de schroef van de aardkabel losraakt of uitvalt, kunnen brand, rook en defecten ontstaan. ! Gebruik alleen zekeringen die overeenkomen met het aangegeven vermogen. ! Indien de zekering van de afzonderlijk verkrijg- bare accudraad of de versterker smelt, moet u de aansluiting van de voeding en de luidspre- kers controleren. Verhelp eerst de oorzaak van het probleem en vervang de zekering vervol- gens door een gelijkwaardige zekering. ! Installeer de versterker altijd op een vlak op- pervlak. Installeer de versterker niet op een op- pervlak dat niet effen is of uitsteeksels heeft omdat dat tot storing kan leiden. Vóór u begint

Hoofdstuk Nederlands 01! Let er bij het installeren van de versterker op dat er geen onderdelen (zoals extra schroe- ven) tussen het toestel en het voertuig inge- klemd raken. Dat kan storing veroorzaken. ! Zorg ervoor dat dit toestel niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en scha- de aan het toestel veroorzaken. De behuizing van de versterker en erop aange- sloten luidsprekers kan ook heet worden en lichte brandwonden veroorzaken. ! Bij een storing wordt de stroomvoorziening van de versterker afgebroken om verdere scha- de te voorkomen. In dit geval schakelt u het systeem uit (OFF) en controleert u de stroom- voorziening en luidsprekeraansluitingen. Als u de oorzaak van het probleem niet zelf kunt be- palen, neemt u contact op met uw leverancier. ! Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert. LET OP ! Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen. ! Voortgezet gebruik van het audiosysteem met stilgelegde of stationaire motor kan de accu uitputten. ! Sluit een van de volgende twee subwoofers aan op de versterker. 1: subwoofer met een no- minale ingang van 350 W of meer en een im- pedantie van 4 W; of 2: subwoofer met een nominale ingang van 600 W of meer en een impedantie van 2 W. Als de nominale ingang of impedantie buiten het aangegeven bereik valt, kan de subwoofer brand vatten, gaan roken of op andere wijze beschadigd raken. Vóór u begint

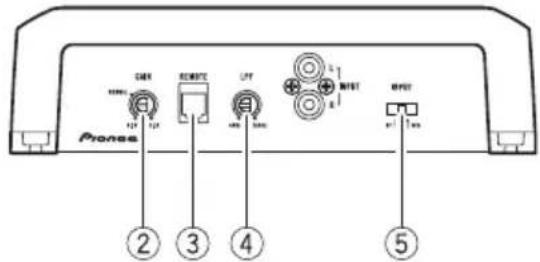

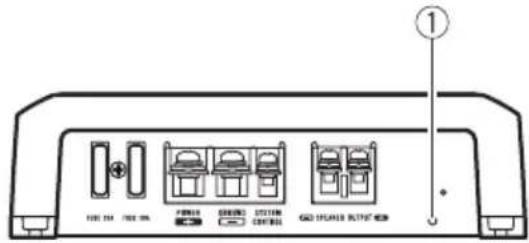

Hoofdstuk 01Wat is wat Voorzijde Achterzijde Gebruik indien nodig een platte schroeven- draaier om een schakelaar te verzetten. 1 Voedingslampje Het voedingslampje brandt wanneer de voe- ding is ingeschakeld (ON). 2 GAIN-regelknop (versterkingsfactor) Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknoppen lager. Als het geluid vervormd wordt wan- neer de autoradio luider wordt gezet, zet u de regelknoppen hoger. ! Voor gebruik met een autoradiosysteem met RCA (standaarduitgang 500 mV) stelt u de knoppen af op NORMAL. Voor gebruik met Pioneer-autoradiosystemen met RCA en een maximale uitgangs- spanning van 4 V of hoger, stemt u het ni- veau af op de uitgangswaarde van de autoradio. ! Als er te veel ruis klinkt wanneer de luid- sprekeringangen gebruikt worden, draait u de gain-regelknop hoger. 3 REMOTE-ingang (afstandsbediening voor het bass boost-niveau) Als u de afstandsbediening voor het bass boost-niveau op het hoofdtoestel aansluit, kunt u een niveau instellen van 0 dB, 6 dB en 12 dB. Raadpleeg Aansluitschema op bladzijde 67 voor instructies over het aansluiten van de afstandsbediening van de bass boost op de versterker. 4 LPF (low pass filter) instelling drempel- frequentie U kunt een drempelfrequentie instellen tus- sen 40 Hz en 240 Hz. 5 INPUT-schakelaar (ingang) Als ingang kan de externe uitgang (subwoo- feruitgang) van een autoradio gebruikt wor- den of de luidsprekeruitgang. Als u een externe uitgang (subwooferuitgang) ge- bruikt, selecteert u RCA. Raadpleeg Aansluitschema op bladzijde 67 voor instructies over de aansluiting. Als u een luidsprekeruitgang gebruikt, se- lecteert u SP en gebruikt u de meegeleverde luidsprekerdraad met RCA-stekker. Raad- pleeg Aansluiting via de luidsprekeringangka- bel op bladzijde 68 voor meer informatie. De versterkingsfactor (gain) instellen ! Een correcte regeling van de versterkings- factor beschermt het toestel en/of de luid- sprekers tegen schade veroorzaakt door een te hoog uitgangsniveau, onjuist ge- bruik of een verkeerde aansluiting. ! Als het geluidsniveau enz. te hoog wordt, sluit deze functie het uitgangssignaal enke- le seconden af. Het signaal wordt pas weer doorgelaten wanneer het volume op het hoofdtoestel lager wordt gezet. Het toestel installeren

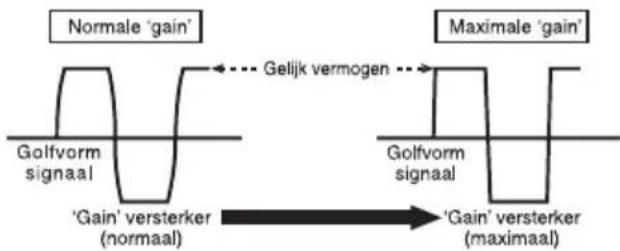

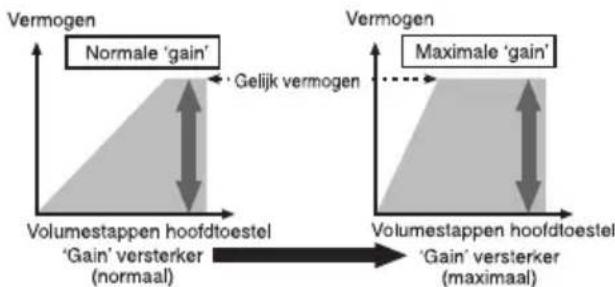

Hoofdstuk Nederlands 02! Onderbrekingen in de geluidsweergave kunnen erop duiden dat de versterkingsfac- tor niet juist is afgesteld. Om geluidsonder- brekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de ver- sterkingsfactor bij de versterker afstemmen op het maximale preout-uitgangsniveau van het hoofdtoestel, zodat het volume on- gewijzigd blijft en een te sterk uitgangssig- naal wordt voorkomen. ! Het kan gebeuren dat het geluid toch wordt afgebroken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde er- kende servicecentrum van Pioneer. De gain-regelknop op dit toestel Op de afbeelding hierboven ziet u de afstelling NORMAL. Verband tussen de gain van de versterker en het uitgangsniveau van het hoofdtoestel Een onjuiste verhoging van de versterkergain resulteert slechts in meer geluidsvervorming en weinig vermogenstoename. Golfvormig signaal bij hoog uitgangsvolume met gain-regeling voor versterker De golfvorm wordt vervormd bij een hoog uit- gangsniveau; het vermogen neemt nauwelijks toe door de gain te verhogen. Het toestel installeren

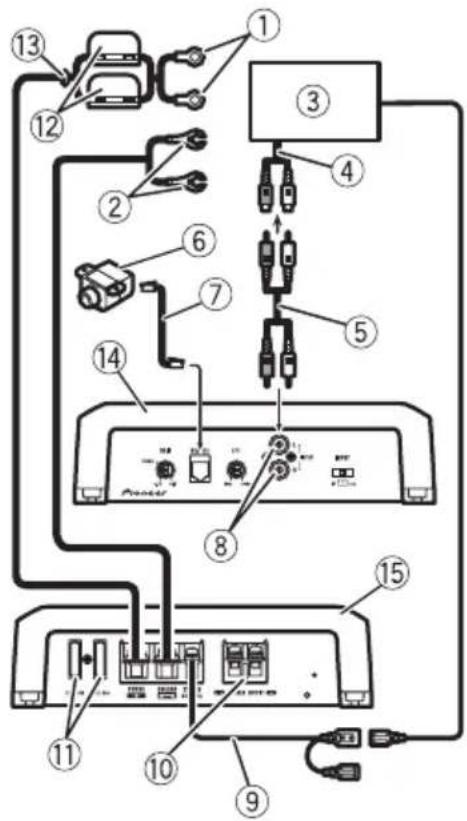

Hoofdstuk 02Aansluitschema 1 Speciale rode accukabel RD-223 (apart verkrijgbaar) Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan- sluitpunt op de versterker met de positieve (+) pool van de accu. 2 Aardkabel (zwart) RD-223 (apart verkrijgbaar) Aansluiten op een schone, ongeverfde meta- len locatie. 3 Autoradio met RCA-uitgangen (apart verkrijg- baar) 4 Externe uitgang 5 Aansluitkabel met RCA-stekkers (apart ver- krijgbaar) 6 Afstandsbediening voor het bass boost-niveau 7 Draad voor afstandsbediening voor het bass boost-niveau (6 m) 8 RCA-ingang 9 Kabel systeemafstandsbediening (apart ver- krijgbaar) Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systeemaf- standsbediening van de autoradio. Het vrou- welijke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automa- tische antenne. Indien de autoradio niet is voorzien van een aansluiting voor de systeem- afstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voedingsaansluiting. a Luidsprekeraansluiting Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidspre- kers. Raadpleeg Aansluiting via de luidspreke- ringangkabel op de volgende bladzijde. b Zekering (30 A) × 2 c Zekering (30 A) × 2 d Doorvoerring e Achterzijde f Voorzijde Vóór u de versterker aansluit WAARSCHUWING ! Gebruik kabelklemmen of plakband om de be- kabeling op een veilige manier aan te bren- gen. Wikkel kabels die tegen metalen onderdelen liggen ter bescherming in plak- band. ! Snijd in geen geval de isolatie van de voe- dingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt. LET OP ! U mag kabels nooit inkorten omdat daardoor storing kan optreden in het beveiligingscir- cuit. ! Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding. ! Voeg meerdere negatieve luidsprekerkabels nooit samen. De toestellen aansluiten

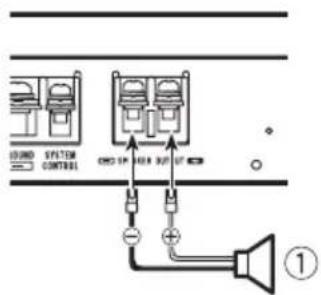

Hoofdstuk Nederlands 03! Als de systeemafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijkstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wanneer de motor uit staat of statio- nair draait. ! Installeer de apart verkrijgbare accukabel zo ver mogelijk van de luidsprekerkabels. Installeer de apart verkrijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zelf zo ver mogelijk van de antenne, antenne- kabel en tuner. De luidsprekers aansluiten Sluit de luidsprekerdraden correct aan volgens de afbeeldingen hieronder. 1-kanaals output 1 Subwoofer Aansluiting via de luidspre- keringangkabel Verbind de luidsprekeruitgangen van de auto- radio met de versterker d.m.v. de bijgeleverde luidsprekerkabels met RCA-stekker. 1 Autoradio 2 Luidsprekeruitgang 3 Rood: rechts + 4 Zwart: rechts * 5 Zwart: links * 6 Wit: links + 7 Luidsprekeringang met RCA-stekker Naar RCA-ingang van dit toestel Opmerking ! Als het hoofdtoestel via luidsprekerdraad met een RCA-stekker op de versterker wordt aan- gesloten, wordt de versterker automatisch in- en uitgeschakeld wanneer het hoofdtoestel wordt aan- en uitgezet. Deze functie werkt niet in combinatie met sommige hoofdtoestellen. Gebruik in dat geval een systeemafstandsbe- dieningskabel (afzonderlijk verkrijgbaar). Als meerdere versterkers synchroon worden aan- gesloten, verbindt u het hoofdtoestel en alle versterkers via de systeemafstandsbedienings- kabel. ! Sluit de systeemafstandsbediening aan indien u de autoradio zonder de versterker wilt ge- bruiken. De toestellen aansluiten

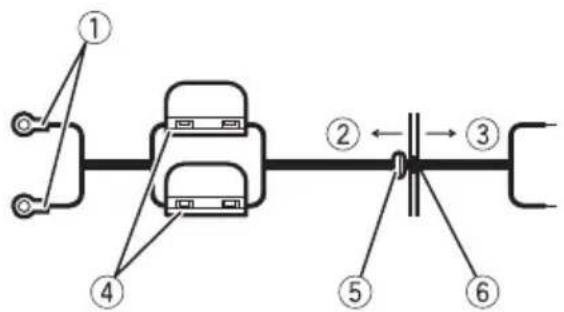

Hoofdstuk 03De voedingsaansluiting ! Aanbevolen wordt gebruik te maken van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijgbaar zijn. Sluit de accukabel rechtstreeks op de positieve (+) pool van de accu van het voertuig aan en de aardkabel op de carrosserie. WAARSCHUWING Indien de accukabel niet stevig genoeg (met de aansluitschroeven) wordt aangesloten, bestaat er een risico op oververhitting, storingen en licha- melijk letsel zoals lichte brandwonden. 1 Trek de accukabel vanuit het motor- compartiment door naar het voertuiginte- rieur. Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan- sluitpunt op de versterker met de positieve ( +) accupool. 1 Positieve (+) pool 2 Motorcompartiment 3 Voertuiginterieur 4 Zekering (30 A) × 2 5 Plaats de rubberen doorvoerring in de car- rosserie van het voertuig. 6 Boor een opening van 14 mm in de carros- serie. 2 Vervlecht de accukabel, de aardkabel en de kabel van de systeemafstandsbedie- ning. Vervlechten 3 Bevestig verbindingslippen aan de ka- beluiteinden. De verbindindingslippen zijn niet meegeleverd. Gebruik een tang om de lippen stevig aan de kabels vast te maken. 1 Verbindingslip 2 Accukabel 3 Aardkabel 4 Sluit de kabels aan. Schroef de kabels stevig vast. 1 Aansluiting systeemafstandsbediening De toestellen aansluiten

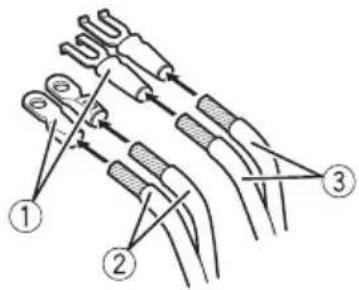

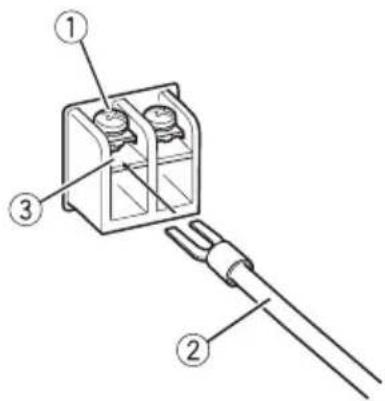

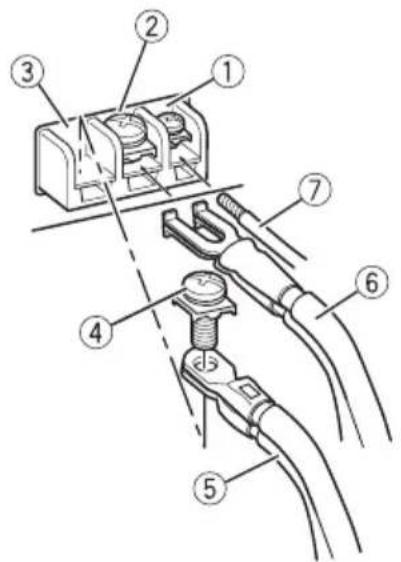

Hoofdstuk Nederlands 032 Aardaansluiting 3 Aansluiting voeding 4 Aansluitschroeven 5 Accukabel 6 Aardkabel 7 Kabel systeemafstandsbediening De luidsprekeraansluitingen 1 Verwijder met een draadstriptang de isolatie van de luidsprekerkabel over een lengte van ongeveer 10 mm en vervlecht de blanke draad. Vervlechten 2 Bevestig verbindingslippen aan de luid- sprekerkabeluiteinden. De verbindindings- lippen zijn niet meegeleverd. Gebruik een tang om de lippen stevig aan de kabels vast te maken. 1 Verbindingslip 2 Luidsprekerkabel 3 Sluit de luidsprekerkabels op de luid- sprekeruitgangen aan. Schroef de luidsprekerkabels stevig vast. 1 Aansluitschroeven 2 Luidsprekerkabel 3 Luidsprekeraansluiting De toestellen aansluiten

Hoofdstuk 03Vóór u de versterker installeert WAARSCHUWING ! Gebruik geen onderdelen van andere fabrikan- ten; deze kunnen storingen veroorzaken. ! Installeer dit toestel niet op een plaats waar: — het de besturing van het voertuig kan be- lemmeren. — het de inzittenden kan verwonden bij een noodstop. ! Plaats schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk omdat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken. ! Plaats de kabels niet in de buurt van beweeg- bare onderdelen, zoals de versnellingspook of de rails van de stoelen. ! Let er bij het boren op dat zich aan de achter- kant van het paneel geen onderdelen bevin- den. Scherm alle kabels en vitale onderdelen (bijvoorbeeld brandstof- en remleidingen, an- dere bekabeling) eerst zorgvuldig af. LET OP ! Let tijdens de installatie op de volgende pun- ten om te zorgen dat de versterker goed warmte kan afgeven: — Laat voldoende ventilatieruimte vrij boven de versterker. — Leg geen mat of ander materiaal over de versterker. ! Leg kabels niet op plaatsen die heet kunnen worden, zoals dicht bij de kachel. ! De optimale installatieplek verschilt van voer- tuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is. ! Controleer alle aansluitingen en systemen voordat u de installatie voltooit. ! Nadat u de versterker hebt geïnstalleerd, dient u te controleren of het reservewiel en het bij- behorende gereedschap nog ongehinderd be- reikbaar zijn. De afstandsbediening voor het bass boost-niveau bevestigen Bevestig deze met zelftappende schroeven (3 mm × 10 mm) op een gemakkelijk bereikbare plaats zoals onder het dashboard. 1 Zelftappende schroeven (3 mm × 10 mm) Voorbeeld van een installatie op de vloermat of het chassis 1 Plaats de versterker op de gewenste in- stallatieplaats. Plaats de meegeleverde zelftappende schroe- ven (4 mm × 18 mm) in de schroefgaten en duw erop zodat de punt een afdruk laat op de plaats waar de boorgaten moeten komen. 2 Boor op deze plaatsen een gat met een diameter van 2,5 mm door de vloerbekle- ding of rechtstreeks in het chassis. Installatie

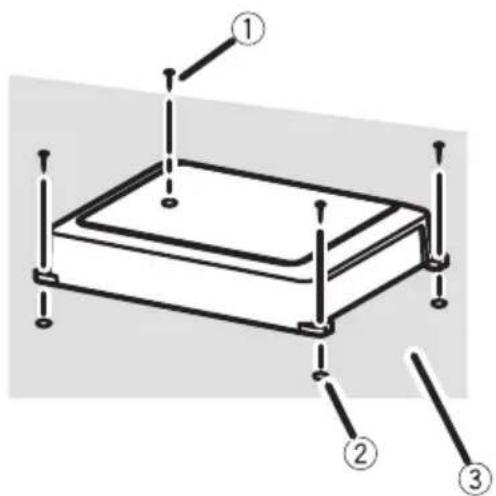

Hoofdstuk Nederlands 043 Bevestig de versterker met de bijgele- verde zelftappende schroeven (4 mm × 18 mm). 1 Zelftappende schroeven (4 mm × 18 mm) 2 Boor een gat met een diameter van 2,5 mm 3 Vloermat of chassis Installatie

Hoofdstuk 04Technische gegevens Spanningsbron ......................... 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar) Aarding ......................................... Negatief Stroomverbruik ......................... 27 A (bij continuvermogen, 4 W) Gemiddeld afgenomen stroom ..................................................... 7,5 A (4 W voor een kanaal) 15 A (2 W voor een kanaal) Zekering ....................................... 30 A × 2 Afmetingen (B × H × D) ..... 310 × 56 × 200 mm Gewicht ........................................ 2,8 kg (kabels niet inbegre- pen) Maximaal uitgangsvermogen ..................................................... 600 W × 1 (4 W)/1200W× 1(2W) Continu uitgangsvermogen ..................................................... 300 W × 1 (bij 14,4 V, 4 W, 20 Hz tot 240 Hz, ≦ 1% THD) 600 W × 1 (bij 14,4 V, 2 W, 50 Hz, ≦ 1% THD) Belastingsimpedantie ........... 4 W (2 W tot 8 W toegestaan) Frequentierespons .................. 10 Hz tot 240 Hz (+0 dB, -3 dB) Signaal-tot-ruisverhouding ..................................................... 80 dB (IEC-A-netwerk) Vervorming ................................. 0,3 % (10 W , 100 Hz) Low pass filter: Drempelfrequentie ........ 40 Hz tot 240 Hz Drempelafval ................... -12 dB/oct Bass boost: Frequentie ......................... 50 Hz Niveau ................................. 0 dB tot 12 dB Gain-regeling: RCA ...................................... 200 mV tot 6,5 V Luidspreker ....................... 0,8 V tot 26 V Maximaal ingangsniveau / impedantie: RCA ...................................... 6,5 V / 22 kW Luidspreker ....................... 26 V / 90 kW Opmerkingen ! Technische gegevens en ontwerp kunnen zon- der voorafgaande kennisgeving worden gewij- zigd. ! De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wan- neer een geluidssignaal wordt ingevoerd. Ge- bruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers. Aanvullende informatie
