Producttype	Auto-audioversterker
Merk	Pioneer
Model	PRSD410
Maximaal uitgangsvermogen	150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)
Continu uitgangsvermogen	75 W × 4 (14,4 V, 4 Ω, 20 Hz-20 kHz, 1% THD) / 300 W × 2 (14,4 V, 4 Ω, 1 kHz, 1% THD)
Belastingsimpedantie	4 Ω (2 tot 8 Ω toegestaan, brug: 4 tot 8 Ω)
Frequentierespons	10 Hz - 50 kHz (+0 dB, -3 dB)
Signaal-ruisverhouding	100 dB (IEC-A-netwerk)
Totale harmonische vervorming	0,005 % (10 W, 1 kHz)
Filters	Laagdoorlaat en hoogdoorlaat, afsnijfrequentie 40 Hz - 500 Hz, helling -12 dB/octaaf
Gainregeling	RCA-ingang: 400 mV tot 6,5 V; Luidspreker-ingang: 1,6 V tot 26 V
Voeding	14,4 V DC (10,8 tot 15,1 V toegestaan)
Stroomverbruik	28 A (continu, 4 Ω); gemiddeld: 10 A (4 kanalen 4 Ω), 20 A (2 kanalen 4 Ω of 4 kanalen 2 Ω)
Zekering	30 A × 2
Afmetingen (L × H × P)	304 × 56 × 195 mm
Gewicht	3,0 kg (zonder kabels)
Massa-aansluiting	Negatieve pool van de accu
Beveiliging	Beveiligingscircuit tegen overbelasting en kortsluiting
Ingangen	Cinch-aansluitingen (RCA) en luidspreker-ingang (meegeleverde kabelboom)
Luidsprekeruitgangen	Schroefaansluitingen voor 2/3/4 kanaals configuraties, brugschakeling mogelijk
Installatie	Bevestiging met zelftappende schroeven op vloermat of chassis
Onderhoud en reiniging	Vermijd contact met vloeistoffen; reinig met een droge doek
Veiligheid	Accu loskoppelen vóór installatie; gebruik uitsluitend zekeringen van dezelfde waarde
Reserveonderdelen en repareerbaarheid	Zekering 30 A; accu-aansluitkabel RD-223 (apart verkrijgbaar); neem contact op met een erkend Pioneer-centrum
Algemene informatie	Handleiding beschikbaar in meerdere talen; productregistratie op pioneer.fr

Veelgestelde vragen - PRSD410 PIONEER

Hoe sluit ik de versterker in brugschakeling aan?

Voor een brugschakeling (mono) met een belasting van 4 Ω, gebruik twee luidsprekers van 8 Ω parallel door de draad Links + en Rechts – aan te sluiten, of één luidspreker van 4 Ω. Sluit nooit luidsprekers van 4 Ω of minder parallel aan om 2 Ω of minder te verkrijgen, dit zou de versterker beschadigen.

Wat moet ik doen als het voedingslampje niet brandt?

Controleer eerst de afstandsbedieningskabel van de voeding: deze moet zijn aangesloten op de REM-aansluiting van de autoradio of op een geschakelde 12 V-bron. Zorg er ook voor dat de zekering niet is doorgebrand en dat de accu correct is aangesloten.

Hoe stel ik de LPF/HPF-filters in?

Zet de LPF/HPF-schakelaar op LPF (links) voor een laagdoorlaatfilter voor een subwoofer, op HPF (rechts) voor een hoogdoorlaatfilter voor midden-/hoogtoners, of op OFF (midden) voor een volledige bandbreedte. De afsnijfrequentie wordt ingesteld tussen 40 Hz en 500 Hz met de regelaar voor de afsnijfrequentie.

Kan ik luidsprekers van 2 ohm gebruiken?

Ja, de toegestane belastingsimpedantie is 2 tot 8 Ω. In brugschakeling moet de impedantie echter tussen 4 en 8 Ω liggen. Zorg ervoor dat het vermogen van de luidsprekers geschikt is om schade te voorkomen.

Hoe sluit ik de luidspreker-ingang aan?

Gebruik de meegeleverde luidspreker-ingangkabel met Cinch-stekkers (RCA). Sluit de luidsprekeruitgangsdraden van de autoradio op deze kabel aan en sluit vervolgens de Cinch-stekkers aan op de ingangsaansluitingen van de versterker. Schuif de ingangsschakelaar naar rechts voor de luidspreker-ingang. Gebruik voor een 4-kanaals ingang beide aansluitingen A en B.

Wat moet ik doen bij radio-interferentie MW/LW?

De schakelaar BFC (Beat Frequency Control) bevindt zich onder de versterker. Gebruik een kleine schroevendraaier om de stand te veranderen om het storende gefluit bij het luisteren naar middengolf/langegolf te elimineren.

Hoe installeer ik de versterker in het voertuig?

Kies een stevige en goed geventileerde plaats, beschermd tegen vloeistoffen. Bevestig de versterker met de meegeleverde zelftappende schroeven (4 × 18 mm) na het boren van gaten met een diameter van 2,5 mm. Zorg ervoor dat er geen kabels, leidingen of slangen achter het paneel zitten voordat u boort.

Wat is de procedure voor het vervangen van de zekering?

Koppel vóór elke ingreep de minpoolkabel van de accu los. Vervang de doorgebrande zekering door een zekering van dezelfde grootte en dezelfde waarde (30 A). Gebruik nooit een zekering met een hogere waarde, omdat dit oververhitting kan veroorzaken en het apparaat kan beschadigen.

Hoe stel ik de gain in?

De gainregelaars A en B passen het niveau van de autoradio aan de versterker aan. Stel ze in principe in op NORMAL. Als het volume laag is, zelfs als de autoradio maximaal staat, draai de gain dan met de klok mee. Als er vervorming optreedt, draai hem dan tegen de klok in. Voor een standaard RCA-ingang (500 mV), laat u hem op NORMAL staan.

De versterker geeft geen geluid, waarom?

Controleer of het voedingslampje brandt. Als het beveiligingscircuit is geactiveerd, schakel dan alles uit en controleer de luidsprekerverbindingen (kortsluiting, te lage impedantie). Zorg ervoor dat de afstandsbedieningskabel goed is aangesloten en dat de zekering niet is doorgebrand. Neem bij aanhoudende problemen contact op met een erkend Pioneer-centrum.

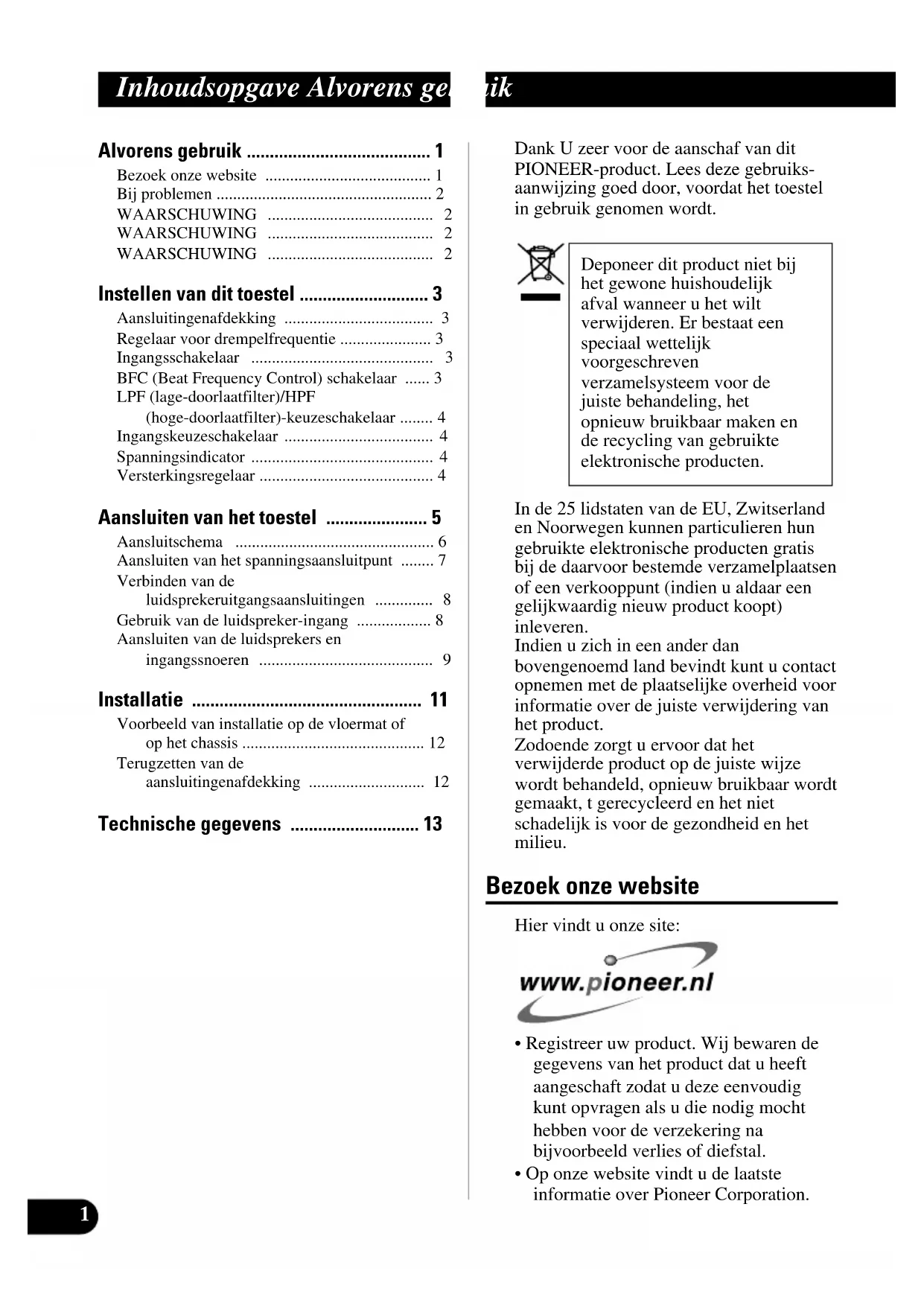

GEBRUIKSAANWIJZING PRSD410 PIONEER

Inhoudsopgave Alvorens ge

Alvorens gebruik .... 1

Bezoek onze website 1

Bij problemen 2

WAARSCHUWING 2

WAARSCHUWING 2

WAARSCHUWING 2

Instellen van dit toestel 3

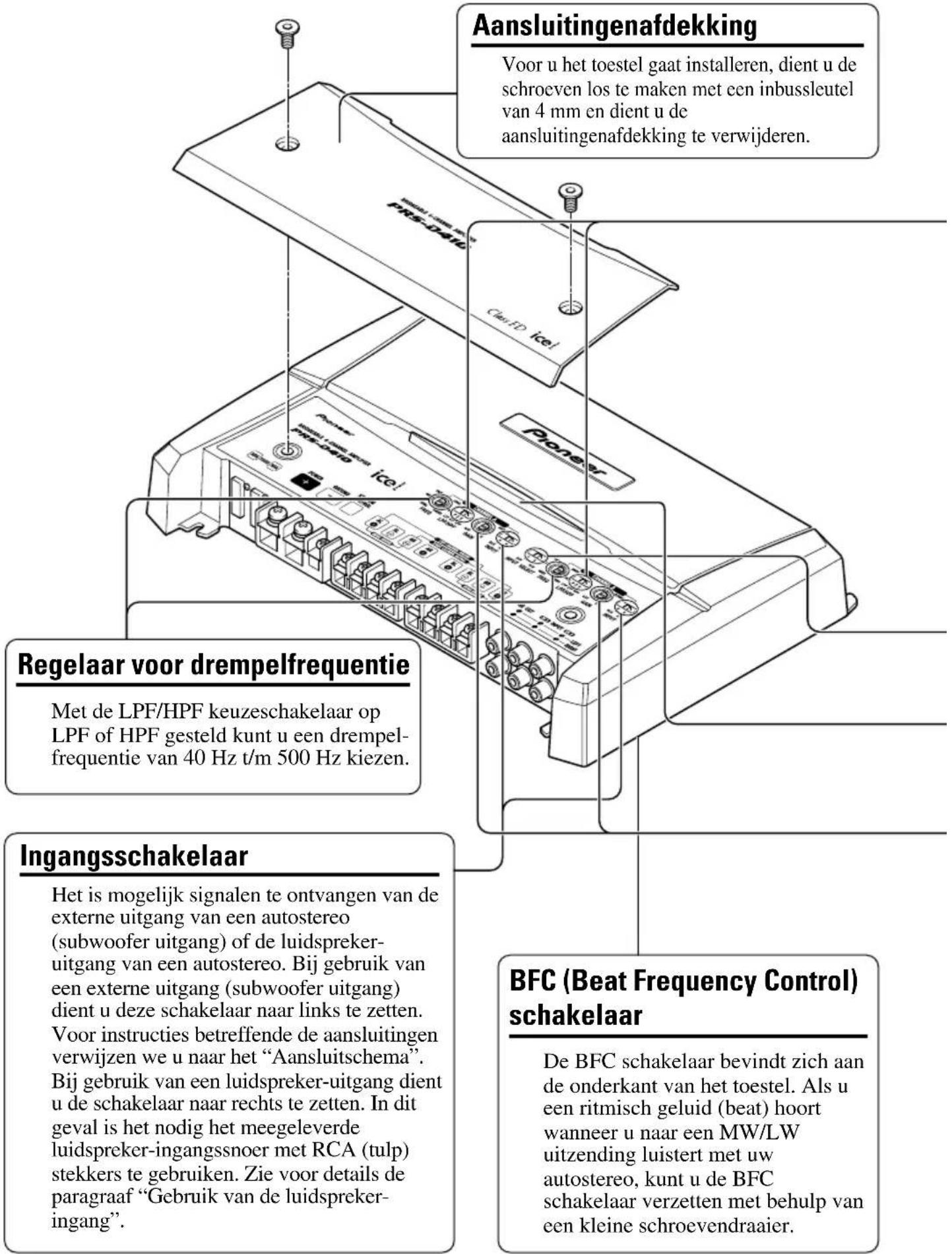

Aansluitingenafdekking 3

Regelaar voor drempelfrequentie 3

Ingangsschakelaar 3

BFC (Beat Frequency Control) schakelaar ..... 3

LPF (lage-doorlaatfilter)/HPF (hoge-doorlaatfilter)-keuzeschakelaar ..... 4

Ingangskeuzeschakelaar 4

Spanningsindicator 4

Versterkingsregelaar 4

Aansluiten van het toestel 5

Aansluitschema 6

Aansluiten van het spanningsaansluitpunt ...... 7

Verbinden van de luidsprekeruitgangsaansluitingen .... 8

Gebruik van de luidspreker-ingang 8

Aansluiten van de luidsprekers en ingangssnoeren 9

Installatie 11

Voorbeeld van installatie op de vloermat of op het chassis 12

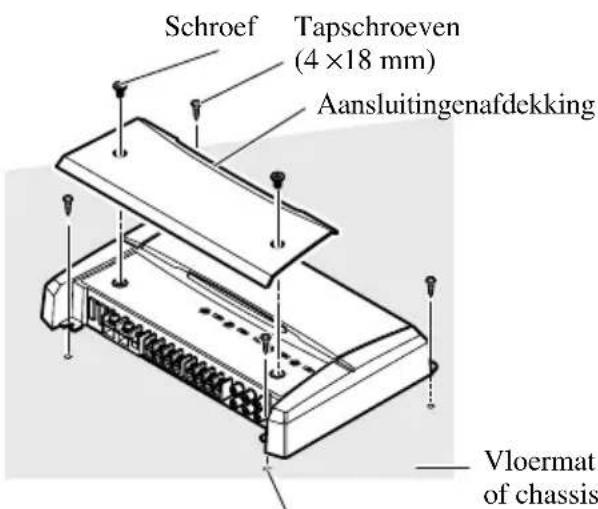

Terugzetten van de aansluitingenafdekking 12

Dank U zeer voor de aanschaf van dit PIONEER-product. Lees deze gebruiks-aanwijzing goed door, voordat het toestel in gebruik genomen wordt.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de 25 lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Bezoek onze website

Hier vindt u onze site:

- Registreer uw product. Wij bewaren de gegevens van het product dat u heeft aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering na bijvoorbeeld verlies of diefstal.

- Op onze website vindt u de laatste informatie over Pioneer Corporation.

Bij problemen

Neem contact op met uw dealer of het dichtstbijzijnde PIONEER service-centrum, wanneer de eenheid niet juist functioneert.

WAARSCHUWING

Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING

Diagram A - Correct

4 Ohm brugschakeling

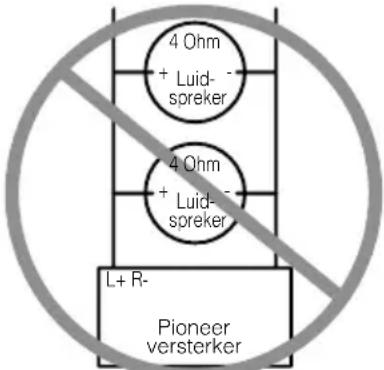

Diagram B - Incorrect

2 Ohm brugschakeling

Uw Pioneer versterker NIET installeren of gebruiken door de luidsprekers van 4 Ohm (of lager) parallel te bedraden om een overbrugde modus (diagram B) van 2 Ohm (of lager) te verkrijgen.

Een onjuiste overbrugging kan leiden tot schade aan de versterker, rook en oververhitting. Het oppervlak van de verwerker kan ook te heet worden om aan te raken en dit kan resulteren in lichte brandwonden.

Om een overbrugde modus op de juiste manier te installeren of te gebruiken voor een tweekanalenversterker en een belasting van 4 Ωte verkrijgen, dient u twee luidsprekers van 8 Ωparallel te bedraden met Links + en Rechts – (diagram A) of een enkelvoudige luidspreker van 4 Ωte gebruiken. Voor een vierkanalenversterker dient u het aansluitdiagram voor luidsprekers te volgen voor overbrugging zoals vertoond op de achterzijde van uw versterker en

twee luidsprekers van 8 Ωparallel te bedraden om een belasting van 4 Ωte verkrijgen of een enkelvoudige luidspreker van 4 Ωper kanaal te gebruiken.

Als u vragen of opmerkingen hebt, neem dan a.u.b. contact op met uw plaatselijk bevoegd Pioneer verdeler of bel de klantendienst van Pioneer.

WAARSCFHUWING

• Gebruik altijd het los verkrijgbare, speciale rode accu- en aardedraad [RD-223]. Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• Raak de versterker niet met natte handen aan. U zou anders een elektrische schok kunnen krijgen. Raak de versterker tevens niet aan wanneer deze nat is.
• Voor de verkeersveiligheid dient u het volume zodanig in te stellen dat u verkeerssignalen en ander verkeer nog goed kunt horen.
• Controleer de verbindingen van de spanningstoevoer en luidsprekers inden de zekering van het los verkrijgbare accudraad of de zekering van de versterker regelmatig doorbrandt. Zoek de oorzaak en los het probleem op. Plaats vervolgens een nieuwe zekering van hetzelfde formaat en ampèrage.
• Om een onjuiste werking van de versterker en luidsprekers te voorkomen, schakelt het beschermingscircuit van de versterker de spanning naar de versterker uit indien de omstandigheden niet normaal zijn. Schakel in dit geval de spanning van het systeem uit (OFF), controleer de verbinding met de spanningsbron en luidsprekers. Zoek de oorzaak en los het probleem op.
• Raadpleeg de plaats van aankoop indien u de oorzaak niet kunt vinden.
• Om een elektrische schok of kortluiting te voorkomen tijdens het aansluiten en installeren, moet de negative (-) pool van de accu worden ontkoppeld voordat u de eenheid aansluit.
• Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.
• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.

Instellen van dit toestel

- Om de schakelaar te verzetten kunt u indien nodig een kleine schroevendraaier gebruiken.

LPF (lage-doorlaatfilter)/HPF (hoge-doorlaatfilter)-keuzeschakelaar

Stel de LPF/HPF-keuzeschakelaar als volgt in, naargelang het type luidspreker dat is aangesloten op de luidsprekeruitgangsaansluiting en het autostereosysteem:

LPF/HPF-keuze- Uit te voeren Type Opmerkingen schakelaar audio frequentiebereik luidspreker

LPF (links) * — 40 Hz t/m 500 Hz Subwoofer Sluit een subwoofer aan.

Uitgeschakeld (OFF) Full range Full range (midden)

HPF (rechts) * 40 Hz t/m 500 Hz — Full range Als u het zeer lage

frequentiebereik* wil afsnijden, omdat het niet nodig is voor de luidspreker die u gebruikt.

* Zie het gedeelte aangaande de “Regelaar voor drempelfrequentie”.

Spanningsindicator

De spanningsindicator licht op wanneer de spanning wordt ingeschakeld.

Ingangskeuzeschakelaar

Schuif deze schakelaar naar links voor invoer vanuit twee kanalen. Schuif deze schakelaar naar rechts voor invoer vanuit vier kanalen.

Versterkingsregelaar

U kunt de versterkingsregelaars A en B instellen in overeenstemming met de uitgangssignalen van de auto-stereo naar de Pioneer versterker. Zet de schakelaar normaliter in de NORMAL stand. Indien de weergave te zacht klinkt, zelfs met het volume van de auto-stereo verhoogd, moet u deze regelaars naar rechts draaien. Draai deze regelaars naar links indien het geluid vervormt wanneer het volume van de auto-stereo wordt verhoogd.

• Wanneer u slechts één ingang verbindt, moet u de versterkingsregelaars voor luidsprekeruitgangen A en B in dezelfde stand draaien.
• Wanneer u een auto-stereo gebruikt met RCA (standaard uitgangsspanning 500 mV), dient u de NORMAL stand in te stellen. Wanneer u een Pioneer auto-stereo met RCA gebruikt, met een maximale uitgangsspanning van 4 V of meer, dient u het niveau aan te passen aan het uitgangsniveau van de auto-stereo.

WAARSCHUWING

• Voorkom kortsluiting en beschadiging van de eenheid en ontkoppel de nagatieve (–) accupool van het voertuig.
• Zet de bedrading met kabelklemmen of isoleer-of plakband vast. Bescherm de bedrading door de gedeelten in de buurt van metalen delen met isoleerband af te dekken.
• Leid de draden niet langs plaatsen die heet worden, bijvoorbeeld in de buurt van de verwarmingselementen. Indien de isolatie van draden heet wordt, zullen de draden worden beschadigd met kortsluiting tot gevolg.

• Zorg dat de bedrading de werking van bewegende of verplaatsbare onderdelen, bijvoorbeeld de versnelling, handrem of stoelverstelmechanismen van het de auto niet hindert.

• Sluit draden niet kort. Het beschermingscircuit werkt anders namelijk niet wanneer het voor de veiligheid zou moeten functioneren.

• Tap het spanningsdraad van dit toestel niet af voor gebruik van andere apparaten. Het vermogen van het draad zou dan namelijk worden overschreden, met oververhitting tot gevolg.
• Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING:

Om beschadiging en/of letsel te voorkomen

• Aard het luidsprekersnoer niet rechtstreeks en sluit evenmin een negatief snoer (−) aan voor verschillende luidsprekers.
• Dit toestel is ontworpen voor auto's met een accu van 12 V en negatieve aarding. Kijk bijgevolg eerst de accuspanning na voor u het toestel installeert in een recreatief voertuig, vrachtwagen of bus.
• De accu raakt mogelijk uitgeput indien de auto-stereo langdurig is ingeschakeld maar de motor stationair draait of is uitgeschakeld. Zet de auto-stereo uit wanneer de motor stationair draait of is uitgeschakeld.

• Als het systeem-afstandbedieningssnoer van de versterker is aangesloten op de spanningsaansluiting via de contactschakelaar (12 V gelijkstroom), is de versterker altijd ingeschakeld wanneer het contact aanstaat, ongeacht of de auto-stereo wel of niet door u is aangezet. Hierdoor raakt de accu mogelijk uitgeput wanneer de motor stationair draait of is uitgeschakeld.

• Luidsprekers die op de versterker worden aangesloten moeten overeenstemmen met de hieronder vermelde normen. Indien dat niet het geval is, kan dit leiden tot brand of beschadiging van de luidspreker. Gebruik luidsprekers met een impedantie van 2 t/m 8 ohm. In geval van twee- kanaals en andere brugverbindingen moet de luidsprekerimpedantie 4 t/m 8 ohm zijn.

• Plaats en leid het los verkrijgbare accudraad zo ver als mogelijk uit de buurt van de luidsprekerdraden. Plaats en leid het los verkrijgbare accudraad en aardedraad, luidsprekerdraden en de versterker zo ver als mogelijk uit de buurt van de antenne, antennekabel en tuner.

- Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met een ander toestel daarom de handleiding van beide toestellen en verbind de snoeren met dezelfde functie met elkaar.

Luidsprekerkanaal Luidsprekertype Vermogen

Vier kanalen	Subwoofer Nominale ingang: min. 70 W
	Andere dan subwoofer Maximale ingang: min. 150 W
Twee kanalen	Subwoofer Nominale ingang: min. 200 W
	Andere dan subwoofer Maximale ingang: min. 600 W
Drie kanalen Subwoofer	Nominale ingang: min. 70 W
Luidsprekeruitgang A	Andere dan subwoofer Maximale ingang: min. 150 W
Drie kanalen Subwoofer	Nominale ingang: min. 200 W
Luidsprekeruitgang B	Andere dan subwoofer Maximale ingang: min. 600 W

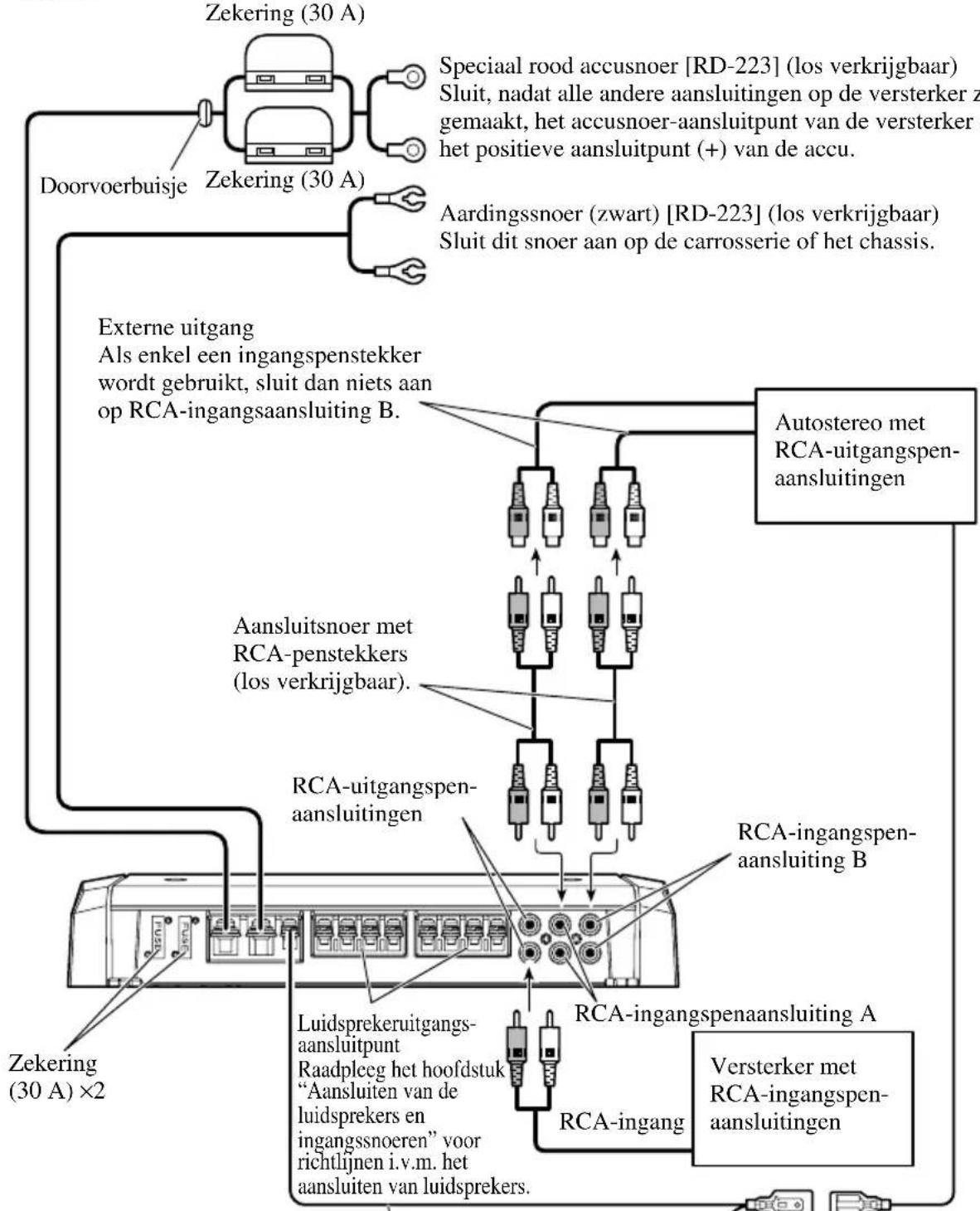

Aansluitschema

• Dit schema laat de verbindingen zien bij gebruik van een externe uitgang (subwoofer uitgang). Schuif de ingangsschakelaar naar links.
• Bij gebruik van een luidspreker-uitgang zullen de noodzakelijke verbindingen afwijken van dit schema. Raadpleeg voor details de paragraaf "Gebruik van de luidspreker-ingang". In beide gevallen dient u de ingangsschakelaar op de juiste stand te zetten. Zie voor details hieromtrent de paragraaf "Instellen van dit toestel".


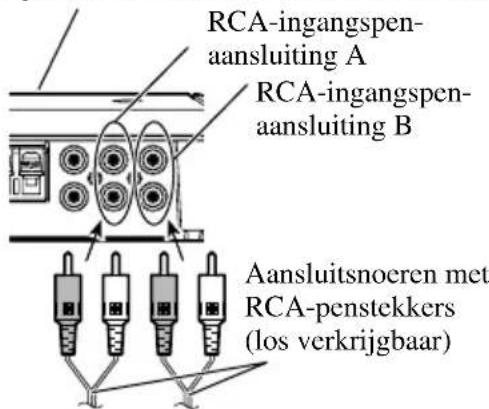

    D --> G["Externe uitgang Als enkel een ingangspenstekker wordt gebruikt, sluit dan niets aan op RCA-ingangsaansluiting B."]
    G --> H["Aansluitsnoer met RCA-penstekkers (los verkrijgbaar)."]
    H --> I["RCA-uitgangspen-aansluitingen"]
    I --> J["RCA-ingangspenaansluiting A"]
    I --> K["RCA-ingang"]
    J --> L["Luidsprekeruitgangs-aansluitpunt Raadpleeg het hoofdstuk "Aansluiten van de luidsprekers en ingangssnoeren" voor richtlijnen i.v.m. het aansluiten van luidsprekers."]
    K --> M["Versterker met RCA-ingangspenaansluitingen"]

Draad voor systeemafstandsbediening (los verkrijgbaar) Verbind de mannelijke aansluiting van dit draad met de aansluiting voor de systeemafstandsbediening van de autostereo (SYSTEM REMOTE CONTROL). Het vrouwelijke aansluitpunt kan worden aangesloten op het relaisbesturingsaansluitpunt van de automatische antenne. Als de autostereo niet beschikt over een systeem-afstandsbedieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op het spanningsaansluitpunt via de contactschakelaar.

Aansluiten van het spanningsaansluitpunt

- Gebruik altijd het los verkrijgbare, speciale rode accu- en aardedraad [RD-223]. Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.

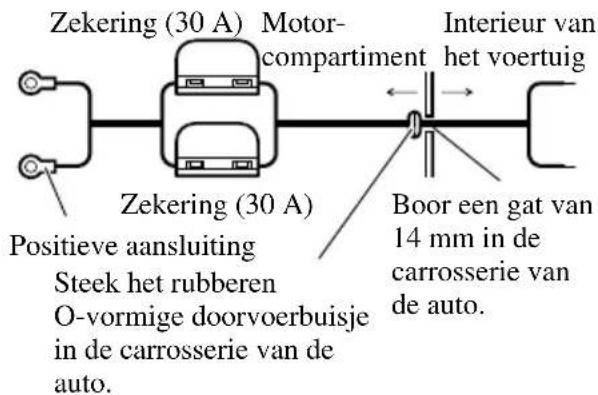

1. Trek het accudraad van het motorgedeelte naar de cabine van de auto.

- Sluit, nadat alle andere aansluitingen op de versterker zijn gemaakt, het accusnoeraansluitpunt van de versterker aan op het positieve aansluitpunt (+) van de accu.

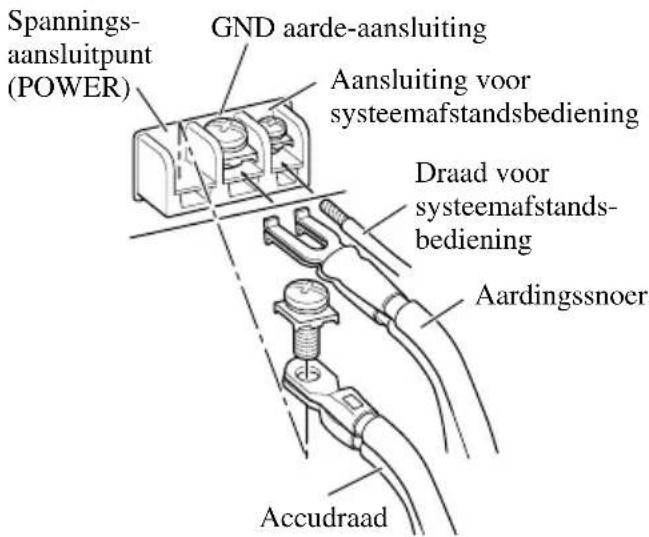

2. Draai het accudraad, aardedraad en systeemafstandsbedieningsdraad ineen.

3. Bevestig verbindingsstukjes aan de uiteinden van de draden. De verbindingsstukjes zijn niet bijgeleverd.

- Klem de verbindingsstukjes met een tangetje aan de draden.

4. Sluit de draden aan.

- Zet de draden stevig met de schroeven van de aansluitingen vast.

WAARSCHUWING

Als de accudraad niet goed wordt bevestigd aan het aansluitpunt met behulp van de schroef, kan het aansluitpunt oververhit raken, hetgeen kan leiden tot schade en letsel, met inbegrip van lichte brandwonden.

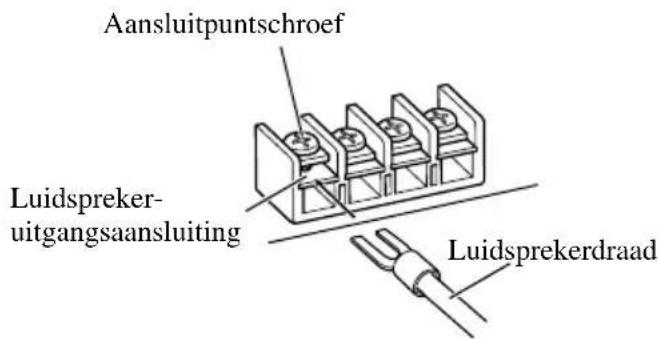

Verbinden van de luidspreker- uitgangsaansluitingen

1. Verwijder ongeveer 10 mm isolatie van het uiteinde van de luidsprekerdraden met een tang, en draai de draadstrengen ineen.

1. Bevestig verbindingsstukjes aan de uiteinden van de luidsprekerdraden. De verbindingsstukjes zijn niet bijgeleverd.

- Klem de verbindingsstukjes met een tangetje aan de draden.

1. Verbind de luidsprekerdraden met de luidsprekeruitgangsaansluiting.

- Zet de luidsprekerdraden goed met de schroeven van de aansluiting vast.

Gebruik van de luidspreker-ingang

Sluit de uitgangsdraden van de autostereo aan op de versterker via de meegeleverde luidspreker-ingangsdraad met RCA (tulp) stekkers.

- Schuif de ingangsschakelaar naar rechts.

- Voor een ingangssignaal met vier kanalen dient u twee luidspreker-ingangsdraden met RCA (tulp) stekkers te verbinden met de RCA (tulp) ingangsaansluitingen A en B. U moet de ingangskeuzeschakelaar naar rechts zetten.

- Voor een ingangssignaal met twee kanalen dient u de luidspreker-ingangsdraad met RCA (tulp) stekkers te verbinden met de RCA (tulp) ingangsaansluiting A. Verbind niets met RCA (tulp) ingangsaansluiting B. U moet de ingangskeuzeschakelaar naar links zetten.

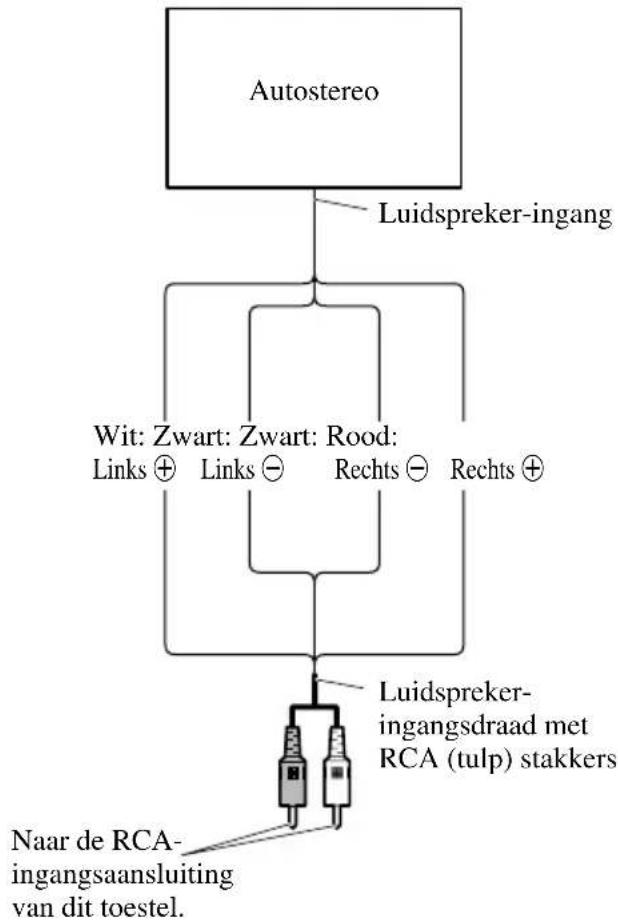

■Verbindingen bij gebruik van de luidspreker-ingang

- Als resultaat van het aansluiten van de luidspreker van de autostereo op de versterker, zal de stroom voor de versterker automatisch worden ingeschakeld wanneer de autostereo aan wordt gezet. In dit geval is het niet nodig de draad voor de systeemafstandsbediening aan te sluiten.

Opmerking:

- Sluit de draad voor de systeemafstandsbediening aan wanneer de stroom voor de versterker niet ingeschakeld moet worden wanneer de autostereo wordt aan gezet.

Aansluiten van de luidsprekers en ingangssnoeren

De luidsprekeruitgangsstand kan voor vier, drie (stereo + mono) of twee kanalen (stereo, mono) zijn. Sluit de luidsprekersnoercn aan overeenkomstig de gewenste functie zoals aangegeven in de onderstaande afbeeldingen.

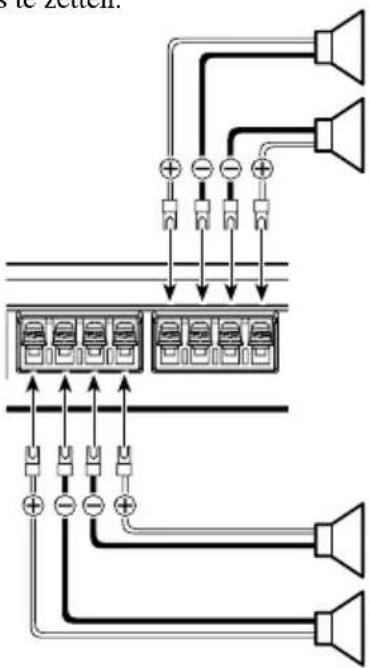

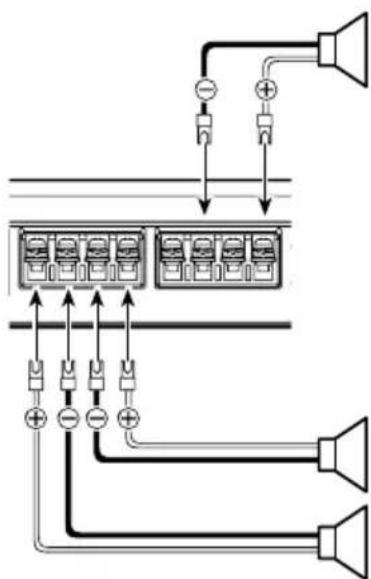

Vier kanalen

De ingangskeuzeschakelaar bevindt zich op de bovenkant van het toestel. Voor tweekanaals ingangssignalen dient u deze schakelaar naar links te zetten. Voor vierkanaals ingangssignalen dient u deze schakelaar naar rechts te zetten.

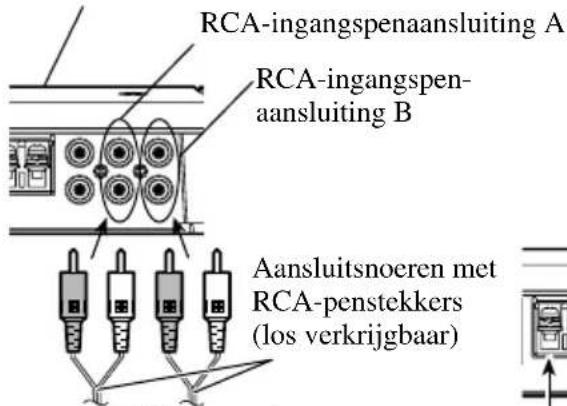

Van auto-stereo (RCA uitgang) Indien slechts één ingangsplug wordt gebruikt, bijvoorbeeld wanneer de auto-stereo slechts één uitgang (RCA uitgang) heeft, verbindt u de plug met de RCA-ingangsaansluiting A maar sluit u niets op RCA-ingangsaansluiting B aan.

De ingangskeuzeschakelaar bevindt zich op de bovenkant van het toestel. Voor tweekanaals ingangssignalen dient u deze schakelaar naar links te zetten. Voor vierkanaals ingangssignalen dient u deze schakelaar naar rechts te zetten.

Van auto-stereo (RCA uitgang) Indien slechts één ingangsplug wordt gebruikt, bijvoorbeeld wanneer de auto-stereo slechts één uitgang (RCA uitgang) heeft, verbindt u de plug met de RCA-ingangsaansluiting A maar sluit u niets op RCA-ingangsaansluiting B aan.

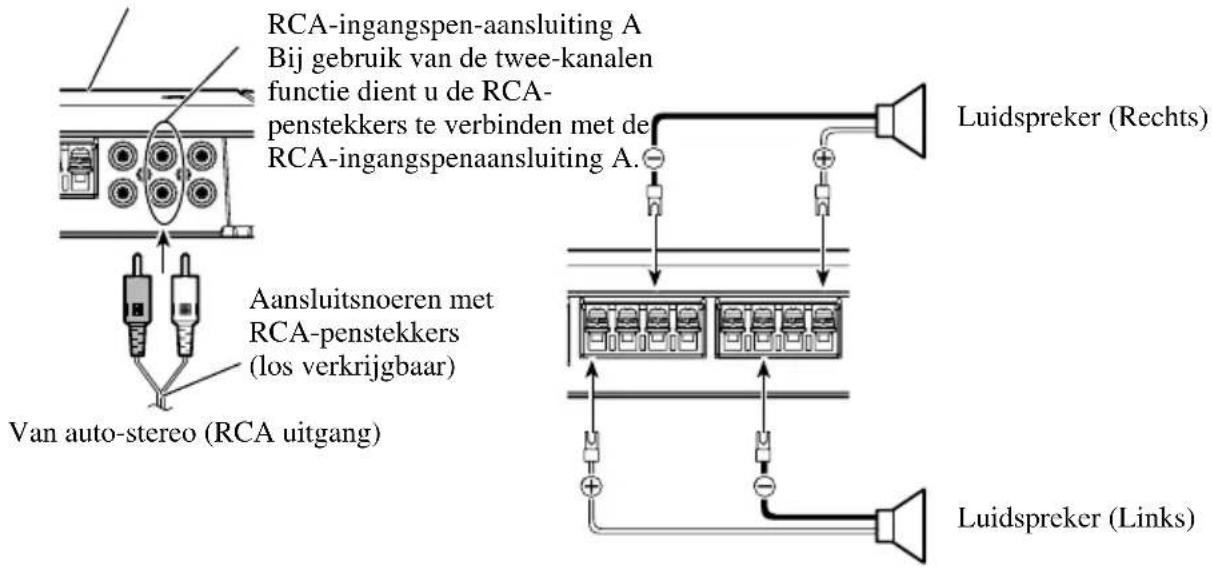

Twee kanalen (stereo)

De ingangskeuzeschakelaar bevindt zich op de bovenkant van het toestel. Schuif deze schakelaar naar links.

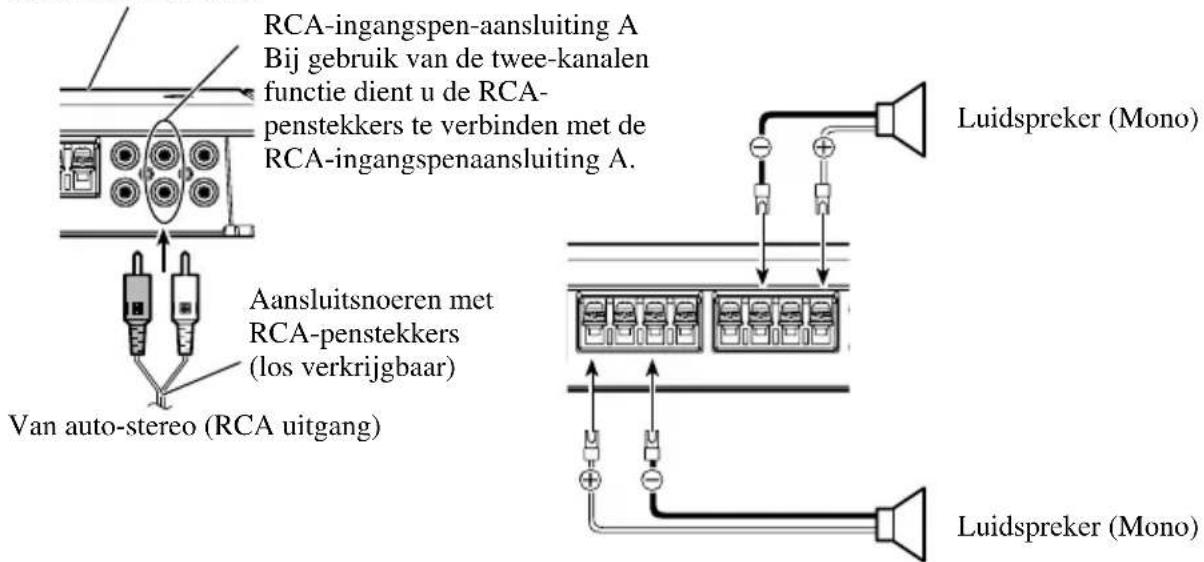

Twee kanalen (mono)

De ingangskeuzeschakelaar bevindt zich op de bovenkant van het toestel. Schuif deze schakelaar naar links.

WAARSCHUWING

- Niet installeren op:

—Plaatsen waar het de bestuurder of passagiers zou kunnen verwonden wanner de auto plotseling stopt.

—Plaasten waar de bestuurder door de eenheid tijdens het rijden zou kunnen worden gehinderd, zoals bijvoorbeeld op de vloer voor de bestuurdersstoel.

- Kontroleer dat draden niet in de weg van de stoelverstelmechanismen zitten. Dit zou namelijk kortsluiting kunnen veroorzaken.

- Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.

- Plaats lapse schroeven zodanig dat de kop van de schroef niet in aanraking met draden komt. Dit is belangrijk en voorkomt dat draden door trillingen van het voertuig door worden gesneden met brand tot gevolg.

- Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.

- Gebruik de bijgeleverde onderdelen op de manier die is beschreven om de installatie uit te voeren zoals het hoort. Als andere onderdelen dan diegene die zijn bijgeleverd worden gebruikt, is het mogelijk dat inwendige onderdelen van de versterker schade oplopen of loskomen, zodat de versterker niet meer werkt.

- Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING:

Om slechte werking en/of letsel te voorkomen

- Zorg dat de ventiltie van de versterker niet wordt gehinderd, en let derhalve op de volgende punten tijdens het installeren.

—Zorg dat er voor een goede vrije ruimte boven de versterker is.
—Bedek de versterker niet met een vloermat of kleed.

• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.
• Installeer de versterker niet op onstabiele plaatsen, zoals op de reservebandhouder.
• De beste installatieplaats is verschillend afhankelijk van het automerk en model en uw wensen. Plaats de versterker echter beslist stevig op een stabiele plaats.
• Maak eerst voorlopige aansluitingen en ga na of de versterker en het systeem naar behoren werken.
• Na het installeren van de versterker, moet u controleren dat het reservewiel, de krik en het gereedschap nog gemakkelijk kunnen worden verwijderd.

Voorbeeld van installatie op de vloermat of op het chassis

1. Zet de versterker op de plaats waar hij moet worden geïnstalleerd. Steek de bijgeleverde tapschroeven (4 × 18 mm) in de schroefgaten. Druk met een schroevendraaier op de schroeven zodat ze een inkeping maken op de plaats waar de gaten voor de installatie moeten komen.

2. Boor gaten met een diameter van 2,5 mm op de plaatsen die zijn gemerkt en installeer de versterker, ofwel op de vloermat ofwel rechtstreeks op het chassis.

Terugzetten van de aansluitingenafdekking

1. Pas de aansluitingenafdekking netjes op het toestel en doe de schroeven terug.

2. Draai de schroeven vast met een inbussleutel van 4 mm.

Boor een gat met een diameter van 2,5 mm

Technische gegevens

Spanningsbron 14,4 V gelijkstroom (10,8 V t/m 15,1 V toelaatbaar)

Aarding .... Negatieve klem aan massa

Stroomverbruik 28 A (met continu spanning, 4 Ω)

Gemiddeld stroomverbruik* 10 A (4 Ω voor vier kanalen)

20 A (4 Ωvoor twee kanalen)

20 A (2 Ωvoor vier kanalen)

Zekering 30 A × 2

Afmetingen 304 (B) × 56 (H) × 195 (D) mm

Gewicht 3,0 kg (Excl. bedrading)

Maximale spanningsuitvoer 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)

Continu uitgangsvermogen 75W × 4 (bij 14,4 V, 4 Ω, 20 Hz t/m 20 kHz 1,0% THV)

300 W ×2 (bij 14,4 V, 4 Ω, 1 kHz 1,0% THV)

150 W ×4 (bij 14,4 V, 2 Ω, 1 kHz 1,0% THV)

Aansluitimpedantie 4 Ω (2 Ω t/m 8 Ω toelaatbaar)

(Geschakelde verbinding: 4 Ω t/m 8 Ω toelaatbaar)

Frequentieweergave 10 Hz t/m 50 kHz (+0 dB, -3 dB)

Signaal/ruisverhouding 100 dB (IEC-A netwerk)

Vervorming 0,005 % (10 W, 1 kHz)

Scheiding 70 dB (1 kHz)

60 dB (100 Hz t/m 10 kHz)

Laag-doorlaatfilter ...... Afsnijfrequentie: 40 Hz t/m 500 Hz

Afsnijsteilheid: -12 dB/oct

Hoog-doorlaatfilter ...... Afsnijfrequentie: 40 Hz t/m 500 Hz

Afsnijsteilheid: -12 dB/oct

Versterkingsregelaar RCA: 400 mV t/m 6,5 V

Luidspreker: 1,6 V t/m 26 V

Maximale ingangsniveau / -impedantie RCA: 6,5 V / 22 kΩ

Luidspreker: 26 V / 90 kΩ

Opmerking:

- Technische gegevens en ontwerp zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

\*Gemiddeld stroomverbruik

- Het gemiddelde stroomverbruik is zo goed als gelijk aan het maximale stroomverbruik van dit toestel bij ontvangst van een audiosignaal. Gebruik deze waarde bij het uitrekenen van het totale stroomverbruik van meerdere vermogensversterkers.

Содержание
