Tipo de producto	Amplificador de audio para automóvil
Marca	Pioneer
Modelo	PRSD410
Potencia de salida máxima	150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)
Potencia de salida continua	75 W × 4 (14,4 V, 4 Ω, 20 Hz-20 kHz, 1% DHT) / 300 W × 2 (14,4 V, 4 Ω, 1 kHz, 1% DHT)
Impedancia de carga	4 Ω (2 a 8 Ω admisible, puenteado: 4 a 8 Ω)
Respuesta en frecuencia	10 Hz - 50 kHz (+0 dB, -3 dB)
Relación señal/ruido	100 dB (red IEC-A)
Distorsión armónica total	0,005 % (10 W, 1 kHz)
Filtros	Pasa-bajos y pasa-altos, frecuencia de corte 40 Hz - 500 Hz, pendiente -12 dB/octava
Control de ganancia	Entrada RCA: 400 mV a 6,5 V; Entrada altavoz: 1,6 V a 26 V
Alimentación	14,4 V CC (10,8 a 15,1 V admisible)
Consumo de corriente	28 A (continua, 4 Ω); promedio: 10 A (4 vías 4 Ω), 20 A (2 vías 4 Ω o 4 vías 2 Ω)
Fusible	30 A × 2
Dimensiones (L × A × P)	304 × 56 × 195 mm
Peso	3,0 kg (sin cables)
Conexión a tierra	Polo negativo de la batería
Protección	Circuito de protección contra sobrecargas y cortocircuitos
Entradas	Conectores RCA y entrada de altavoz (mazo incluido)
Salidas de altavoces	Bornes de tornillo para configuraciones de 2/3/4 vías, montaje puenteable
Instalación	Fijación con tornillos autorroscantes sobre alfombra o chasis
Mantenimiento y limpieza	Evitar todo contacto con líquidos; limpiar con un paño seco
Seguridad	Desconectar la batería antes de la instalación; utilizar exclusivamente fusibles del mismo calibre
Piezas de repuesto y reparabilidad	Fusible 30 A; mazo de conexión de batería RD-223 (se vende por separado); contactar a un centro autorizado Pioneer
Información general	Manual disponible en varios idiomas; registro del producto en pioneer.fr

Preguntas frecuentes - PRSD410 PIONEER

¿Cómo conectar el amplificador en puente?

Para una conexión en puente (mono) con una carga de 4 Ω, use dos altavoces de 8 Ω en paralelo conectando el cable Izquierdo + y Derecho –, o un solo altavoz de 4 Ω. Nunca conecte altavoces de 4 Ω o menos en paralelo para obtener 2 Ω o menos, esto dañaría el amplificador.

¿Qué hacer si el indicador de encendido no se enciende?

Primero verifique el cable de control remoto de alimentación: debe estar conectado al terminal REM de la radio o a una fuente de 12 V conmutada. Asegúrese también de que el fusible no esté fundido y que la batería esté correctamente conectada.

¿Cómo ajustar los filtros LPF/HPF?

Coloque el selector LPF/HPF en LPF (izquierda) para un filtro pasa-bajos destinado a un subwoofer, en HPF (derecha) para un filtro pasa-altos para altavoces medios/agudos, o en OFF (centro) para una respuesta de banda completa. La frecuencia de corte se ajusta entre 40 Hz y 500 Hz con el control de frecuencia de corte.

¿Puedo usar altavoces de 2 ohmios?

Sí, la impedancia de carga admisible es de 2 a 8 Ω. Sin embargo, en montaje puenteado, la impedancia debe estar entre 4 y 8 Ω. Asegúrese de que la potencia de los altavoces sea adecuada para evitar daños.

¿Cómo conectar la entrada de altavoz?

Use el cable de entrada de altavoz con conectores RCA incluido. Conecte los cables de salida de altavoz de la radio a este cable, luego conecte los conectores RCA a las tomas de entrada del amplificador. Deslice el selector de entrada hacia derecha para la entrada de altavoz. Para una entrada de 4 vías, use las dos tomas A y B.

¿Qué hacer en caso de batido de radio OM/OL?

El interruptor BFC (Control de frecuencia de batido) se encuentra debajo del amplificador. Use un destornillador pequeño para cambiar su posición y eliminar el silbido parásito al escuchar ondas medias/largas.

¿Cómo instalar el amplificador en el vehículo?

Elija una ubicación rígida y bien ventilada, protegida de líquidos. Fije el amplificador con los tornillos autorroscantes incluidos (4 × 18 mm) después de perforar agujeros de 2,5 mm de diámetro. Asegúrese de que no haya cables, tuberías o mangueras detrás del panel antes de perforar.

¿Cuál es el procedimiento de reemplazo del fusible?

Antes de cualquier intervención, desconecte el cable negativo de la batería. Reemplace el fusible fundido por un fusible del mismo tamaño y calibre (30 A). Nunca use un fusible de valor superior, ya que puede provocar sobrecalentamiento y dañar el dispositivo.

¿Cómo ajustar la ganancia?

Los controles de ganancia A y B permiten adaptar el nivel de la radio al amplificador. En principio, colóquelos en NORMAL. Si el volumen es bajo incluso al máximo en la radio, gire la ganancia en sentido horario. Si aparece distorsión, gírela en sentido antihorario. Para una entrada RCA estándar (500 mV), déjelo en NORMAL.

El amplificador no produce ningún sonido, ¿por qué?

Verifique que el indicador de encendido esté encendido. Si el circuito de protección se ha activado, apague todo y revise las conexiones de los altavoces (cortocircuito, impedancia demasiado baja). Asegúrese de que el cable de control remoto esté bien conectado y que el fusible no se haya fundido. Si el problema persiste, contacte a un centro autorizado Pioneer.

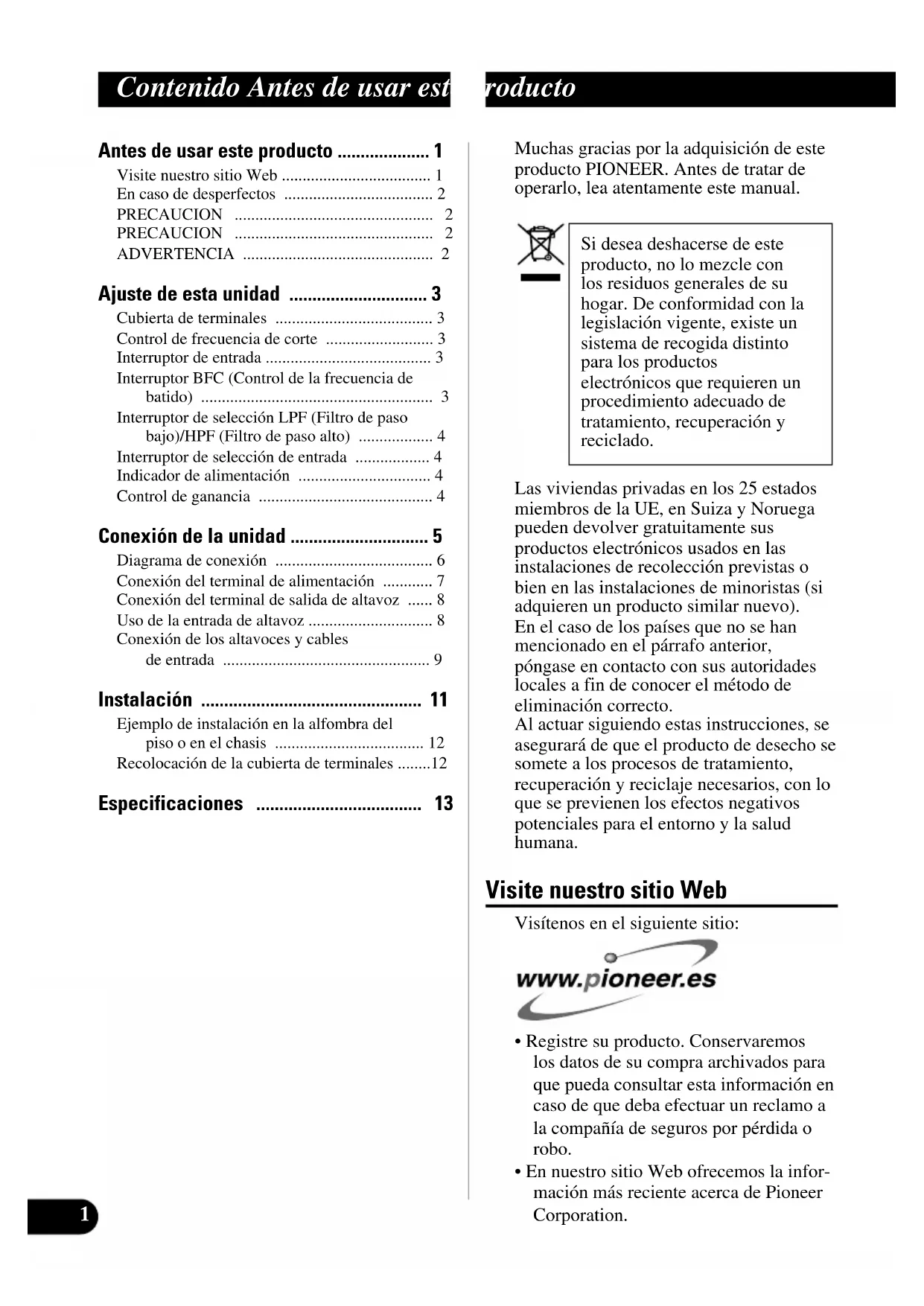

MANUAL DE USUARIO PRSD410 PIONEER

Antes de usar este producto .... 1

Visite nuestro sitio Web .... 1

En caso de desperfectos 2

PRECAUCION 2

PRECAUCION 2

ADVERTENCIA 2

Ajuste de esta unidad .... 3

Cubierta de terminales 3

Control de frecuencia de corte 3

Interruptor de entrada 3

Interruptor BFC (Control de la frecuencia de batido) 3

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto) 4

Interruptor de selección de entrada 4

Indicador de alimentación 4

Control de ganancia 4

Conexión de la unidad .... 5

Diagrama de conexión 6

Conexión del terminal de alimentación ..... 7

Conexión del terminal de salida de altavoz ..... 8

Uso de la entrada de altavoz 8

Conexión de los altavoces y cables de entrada 9

Instalación 11

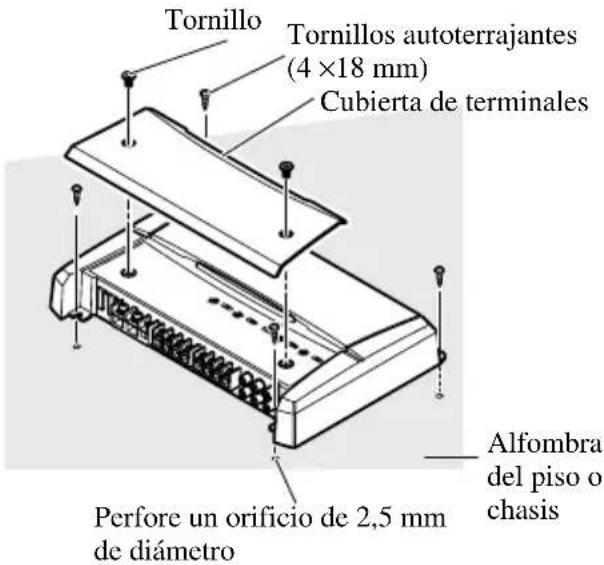

Ejemplo de instalación en la alfombra del piso o en el chasis .... 12

Recolocación de la cubierta de terminales .....12

Especificaciones 13

roducto

Muchas gracias por la adquisición de este producto PIONEER. Antes de tratar de operarlo, lea atentamente este manual.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los 25 estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

Visite nuestro sitio Web

Visítenos en el siguiente sitio:

- Registre su producto. Conservaremos los datos de su compra archivados para que pueda consultar esta información en caso de que deba efectuar un reclamo a la compañía de seguros por pérdida o robo.

- En nuestro sitio Web ofrecemos la información más reciente acerca de Pioneer Corporation.

En caso de desperfectos

Si esta unidad no funciona correctamente, póngase en contacto con su distribuidor o con el Centro de Servicio PIONEER autorizado más cercano.

PRECAUCION

No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION

Diagrama A - Correcto

Modo de conexión en puente de 4 ohmios

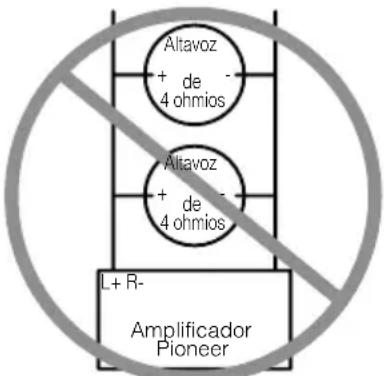

Diagrama B - Incorrecto

Modo de conexión en puente de 2 ohmios

NO instale o use el amplificador Pioneer mediante la conexión de los cables de las bocinas de 4 ohmios nominales (o menos) en paralelo para lograr un modo en puente de 2 ohmios (o menos) (Diagrama B).

Realizar un puente incorrecto podría resultar en un sobrecalentamiento y daño del amplificador, así como en un desprendimiento de humo del mismo. La superficie del amplificador podría también ponerse caliente al tacto y resultar en quemaduras ligeras.

Para instalar o usar adecuadamente el modo de puente para un amplificador de dos canales y lograr una carga de 4 Ω, conecte los cables de dos bocinas de 8 Ωen paralelo con Izquierdo + y Derecho – (Diagrama A), o use una sola bocina de 4 Ω. Para un amplificador de cuatro canales, siga el diagrama de la conexión de salida de la bocina para crear un puente como se muestra en la parte posterior del amplificador, y conecte los cables de dos bocinas de 8 Ωen paralelo para lograr una carga de 4 Ωo use una sola bocina de 4 Ωpor canal.

Si tiene preguntas o dudas, comuníquese con el distribuidor Pioneer autorizado en su localidad o llame al Servicio al Cliente de Pioneer.

ADVERTENCIA

• Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.
• No toque en el amplificador con las manos mojadas. Caso contrario, usted puede llevar un choque eléctrico. Igualmente, no toque en el amplificador cuando esté mojado.
• Para seguridad del tráfico y para mantener condiciones de conducción seguras, mantenga el volumen suficientemente bajo de manera que aun se pueda escuchar el sonido del tráfico normal.
• Verifique las conexiones del suministro de energía y altavoces para ver si el fusible del cable de batería vendido separadamente o el fusible del amplificador se queman. Detecte la causa y soluzione el problema, y reemplace el fusible con un otro del mismo tamaño y régimen.
• Para evitar mal funcionamiento del amplificador y altavoces, el circuito de protección cortará la alimentación al amplificador (el sonido se detendrá) cuando se produzca una situación anormal. En tal caso, apague el sistema y verifique la conexión de la alimentación y altavoces. Detecte la causa y resuelva el problema.
• Contacte a su distribuidor si no puede detectar la causa.
• Para evitar choques eléctricos o cortocircuitors durante la conexión e instalación, asegúrese de desconectar el terminal negativo (−) de la batería antes de proceder.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

Ajuste de esta unidad

- Utilice un destornillador para ajustar el interruptor, si se requiere.

Cubierta de terminales

Antes de montar la unidad, desapriete los tornillos con una llave hexagonal de 4 mm y quite la cubierta de terminales.

Control de frecuencia de corte

Si se ajusta el interruptor de selección LPF/HPF a LPF o HPF, se puede seleccionar una frecuencia de corte de 40 Hz a 500 Hz.

Interruptor de entrada

Es posible introducir desde la salida exterior de un equipo estéreo de automóvil (salida de altavoz de graves secundario) o desde la salida de altavoz de un equipo estéreo de automóvil. Cuando utilice una salida exterior (salida de altavoz de graves secundario), deslice el interruptor hacia la izquierda. Para las instrucciones de instalación, consulte la sección “Diagrama de conexión”. Cuando utilice una salida de altavoz, deslice el interruptor hacia la derecha. En este caso, es necesario utilizar el hilo de entrada de altavoz suministrado con el cable con conector RCA. Para los detalles, consulte la sección “Uso de la entrada de altavoz”.

Interruptor BFC (Control de la frecuencia de batido)

El interruptor BFC se encuentra en la parte inferior de la unidad. Si se oye un batido durante la escucha de una transmisión MW/LW con el equipo estéreo de automóvil, cambie el interruptor BFC utilizando un destornillador pequeño.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) * — 40 Hz a 500 Hz Altavoz de graves Conecte a un altavoz secundario de graves secundario.

OFF (central) Gama completa Gama completa

HPF (derecha) * 40 Hz a 500 Hz — Gama completa Utilice si desea cortar la

gama de frecuencia* muy baja debido a que no es necesaria para el altavoz que está usando.

* Consulte a “Control de frecuencia de corte”.

Indicador de alimentación

El indicador de alimentación se ilumina cuando la unidad se encuentra activada.

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Control de ganancia

El ajuste de los controles de ganancia A y B le ayuda a igualar la salida del equipo estéreo para automóvil al amplificador Pioneer. Normalmente, ajuste los controles de ganancia a la posición NORMAL. Si la potencia de salida está baja aún cuando se aumenta el volumen del equipo estéreo del automóvil, gire esos controles a la derecha. Si se produce distorsión cuando se aumenta el volumen del equipo estéreo de automóvil, gire los controles a la izquierda.

• Si se usa solamente un enchufe de entrada, ajuste los controles de ganancia para las salidas de altavoz A y B a la misma posición.
• Cuando se usa un estéreo de automóvil equipado con RCA (salida estándar de 500 mV), ajuste a la posición NORMAL. Cuando use con un estéreo de automóvil Pioneer equipado con RCA con una salida máxima de 4 V o más, ajuste el nivel para adecuarse al nivel de salida del estéreo del automóvil.

PRECAUCION

• Quite el terminal negativo (–) de la batería para evitar riesgo de cortocircuitos y daño a la unidad.
• Asegure el alambrado con abrazaderas de cable o cinta adhesiva. Para proteger el alambrado, envuelva cinta adhesiva alrededor de ellos en donde contacta con partes metálicas.
• No tienda cables por donde puedan calentarse, por ejemplo donde el calentador sople sobre ellos. Si la aislación se calienta, podría resultar dañada, resultando en cortocircuito a través de la carrocería del vehículo.

• Asegúrese que los alambres no interfieran con partes móviles del vehículo como la palanca de cambios, el freno de mano o el mecanismo de deslizamiento de los asientos.

• No corte ningún cable. De otra manera, el circuito de protección podría no funcionar cuando debiera.

• Nunca alimente otro equipo cortando la aislación del cable de alimentación y conectándolo al cable. La capacidad de corriente del cable será excedida, causando sobrecalentamiento.
• No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION:

Para evitar daños y/o lesiones

• No conecte a tierra (masa) el cable del altavoz directamente ni conecte un cable negativo (−) a varios altavoces.
• Esta unidad es para vehículos con una batería de 12 voltios y terminal negativo a tierra. Antes de instalar en un vehículo de recreación, camión u ómnibus, verifique el voltaje de la batería.
• Si el sistema estereofónico del coche está funcionando por un largo período de tiempo mientras el motor permanece inactivo o en marcha al ralentí, la batería puede agotarse. Apague el estéreo de automóvil cuando el motor se encuentre funcionando en marcha al ralenté o permanece in activo.

• Si el cable del control remoto de sistema del amplificador se conecta al terminal de alimentación a través del interruptor de encendido (12 V de CC), el amplificador estará siempre activado cuando el encendido está activado, sin considerar de si el estéreo de automóvil se encuentra activado o desactivado. Debido a esto, la batería puede agotarse si deja el motor funcionando en marcha al ralentí o permanece inactivo.

• Los altavoces a ser conectados al amplificador deben estar conforme con las normas listadas debajo. Si no cumplen con las normas, pueden combustionar, emitir humos o dañarse. El impedimiento altavoz debe estar de 2 a 8 ohms, pero en caso de que dos canales y otros puentes contecten, el impedimiento de altavoz debe ester de 4 a 8 ohms.

• Instale y coloque el cable de batería vendido separadamente lo más alejado posible de los cables de los altavoces. Instale y coloque el cable de batería y cable de tierra vendidos separadamente, los cables de los altavoces, y el amplificador lo más alejados posible de la antena, cable de antena y sintonizador.
• Los cables para esta unidad y aquéllas para las unidades pueden ser de colores diferentes aun si tienen la misma función. Cuando se conecta esta unidad a otra, refiérase a los manuales de ambas unidades y conecte los cables que tienen la misma función.

Canal de altavoces	Tipo de altavoz Alimentación
Cuatro canales	Altavoz de graves secundario Entrada nominal: 70 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Dos canales	Altavoz de graves secundario Entrada nominal: 200 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 600 W mín.
Salida de altavoz A Altavoz de graves secundario Entrada nominal: 70 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Salida de altavoz B Altavoz de graves secundario Entrada nominal: 200 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 600 W mín.

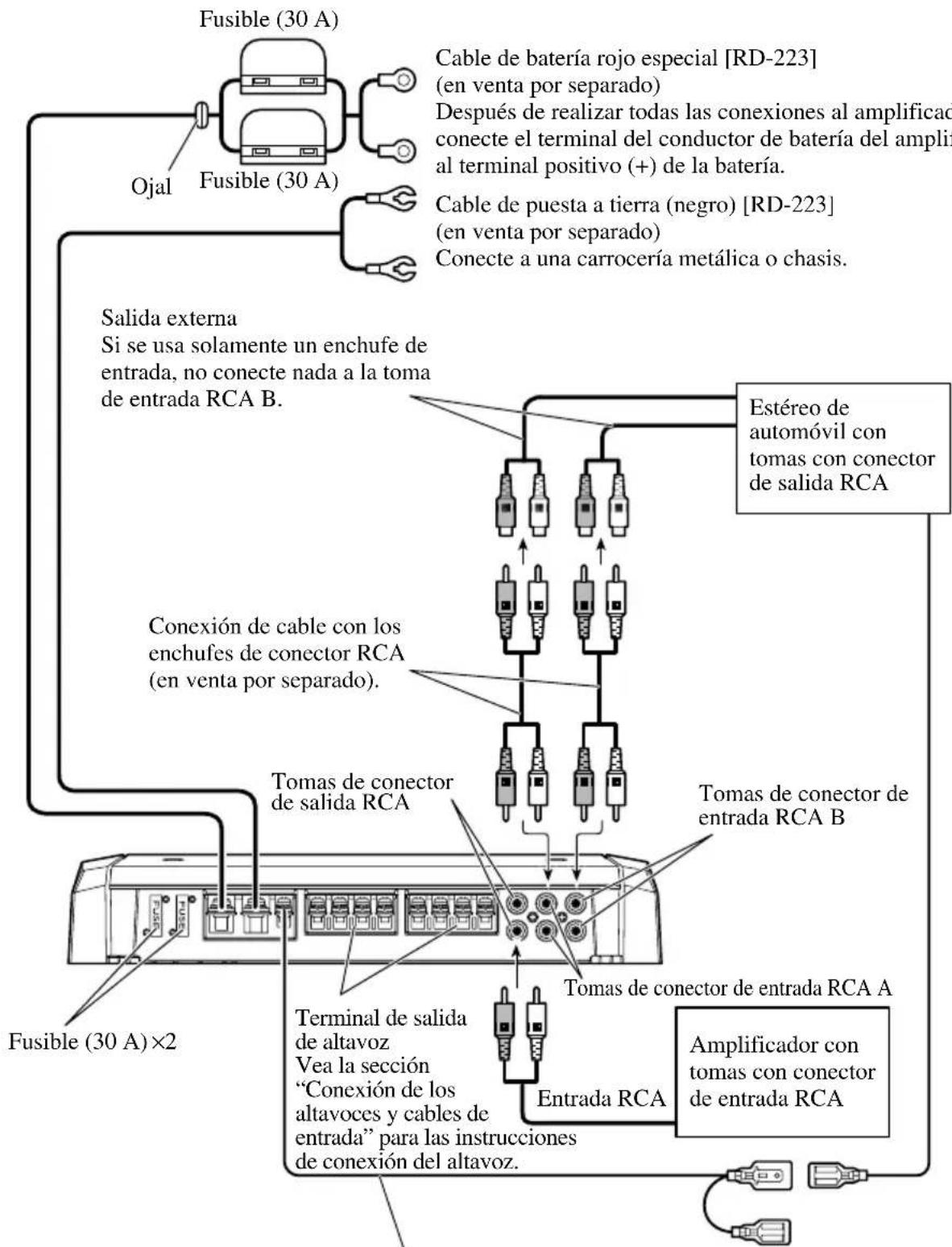

Diagrama de conexión

• Este diagrama muestra las conexiones utilizando la salida exterior (salida de altavoz de graves secundario). Deslice el interruptor de entrada hacia la izquierda.
• Cuando conecte con la salida de altavoz, las conexiones difieren de las indicadas en el diagrama. Para los detalles, consulte la sección “Uso de la entrada de altavoz”. En cualquier caso, se requiere ajustar el interruptor de entrada. Para los detalles, consulte la sección “Ajuste de esta unidad”.

Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto de sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del interruptor de encendido.

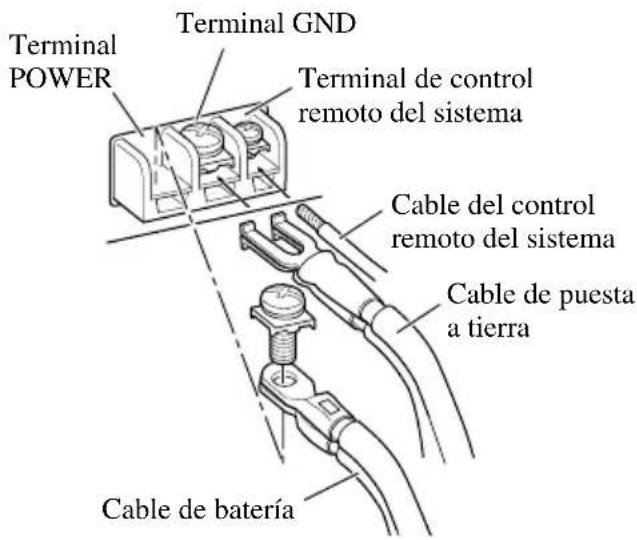

Conexión del terminal de alimentación

- Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.

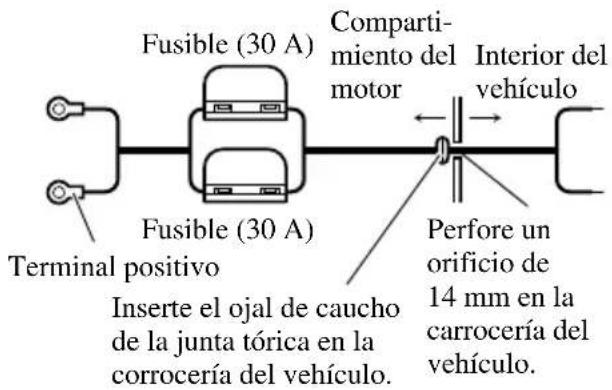

1. Pase el cable de batería desde el compartimiento del motor al interior del vehículo.

- Luego de hacer todas las otras conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la batería.

2. Tuerza el cable de batería, cable de puesta a tierra y cable de control remoto del sistema.

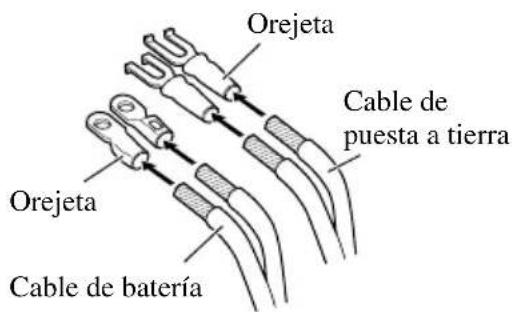

3. Fije las orejetas a los extremos de los cables. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

4. Conecte los cables al terminal.

- Fijar los cables firmemente utilizando los tornillos para terminales.

ADVERTENCIA

Dejar de apretar firmemente el cable de puesta a tierra al terminal usando los tornillos para terminales podría causar el sobrecalentamiento del área de los terminales, así como podría causar daños y lesiones incluyendo pequeñas quemaduras.

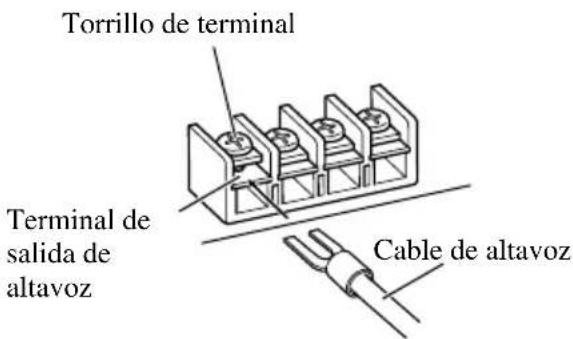

Conexión del terminal de salida de altavoz

1. Desnude la extremidad de los cables de altavoces utilizando alicates o una tajadera por aproximadamente 10 mm y tuérzala.

1. Fije las orejetas a los extremos de los cables de altavoz. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

1. Conecte los cables de altavoz al terminal de salida de altavoz.

- Fije los cables firmemente utilizando los tornillos para terminales.

Uso de la entrada de altavoz

Conecte los hilos de salida de altavoz del equipo estéreo de automóvil al amplificador utilizando el hilo de entrada de altavoz suministrado con el cabo con conector RCA.

- Deslice el interruptor de entrada hacia la derecha.

- Para la entrada de cuatro canales, conecte dos hilos de entrada de altavoz con el cable con conector RCA a las tomas de entrada RCA A y B. Asegúrese de deslizar el interruptor de selección de entrada hacia la derecha.

- Para la entrada de dos canales, conecte el hilo de entrada de altavoz con cable con conector RCA a la toma de entrada RCA A. No conecte nada a la toma de entrada RCA B. Asegúrese de deslizar el interruptor de selección de entrada hacia la izquierda.

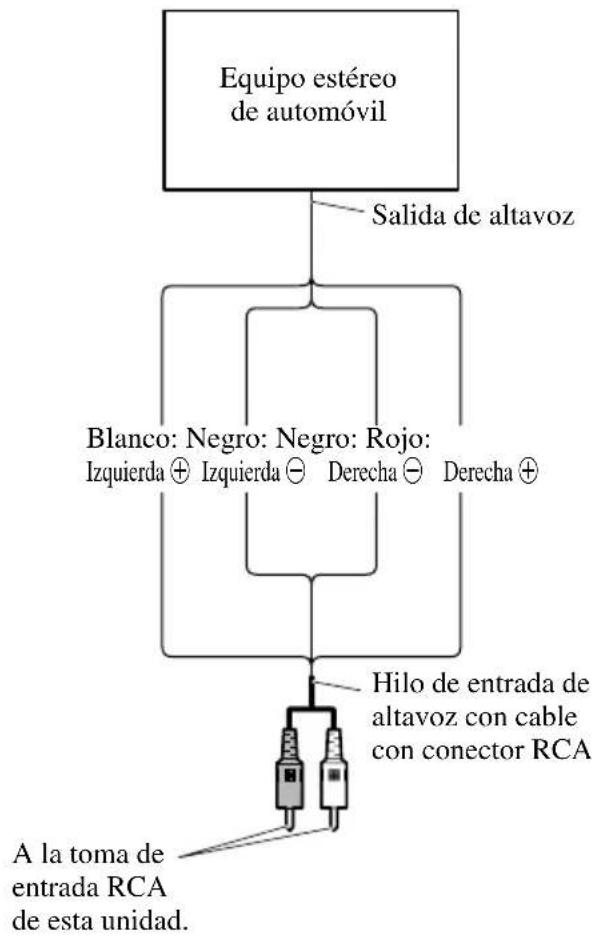

■Conexiones cuando se utiliza la entrada de altavoz

- Cuando se conecta el hilo de salida de altavoz del equipo estéreo de automóvil al amplificador, el amplificador se enciende automáticamente cuando se enciende el equipo estéreo de automóvil. En este caso, no es necesario conectar el hilo de control remoto de sistema.

Nota:

- Conecte el hilo de control remoto de sistema cuando el amplificador no se enciende cuando se enciende el equipo estéreo de automóvil.

Conexión de los altavoces y cables de entrada

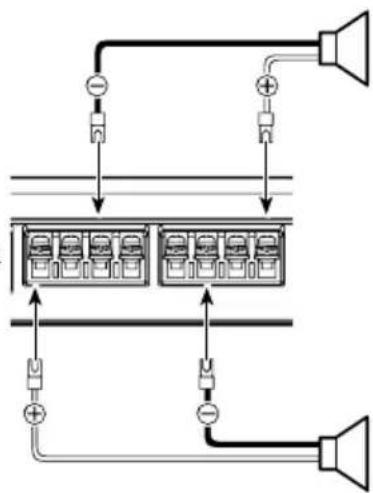

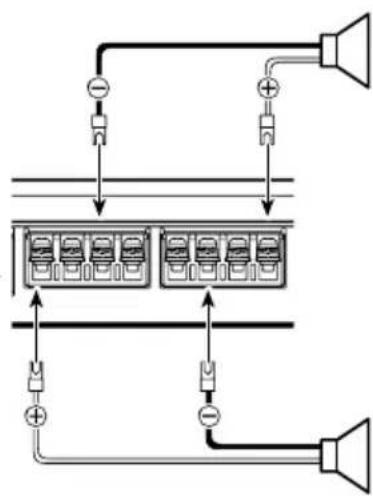

El modo de salida de altavoz puede ser de cuatro canales, tres canales (estéreo + mono) o dos canales (estéreo, mono). Conecte los cables de altavoz para ajustarse al modo según los diagramas mostrados abajo.

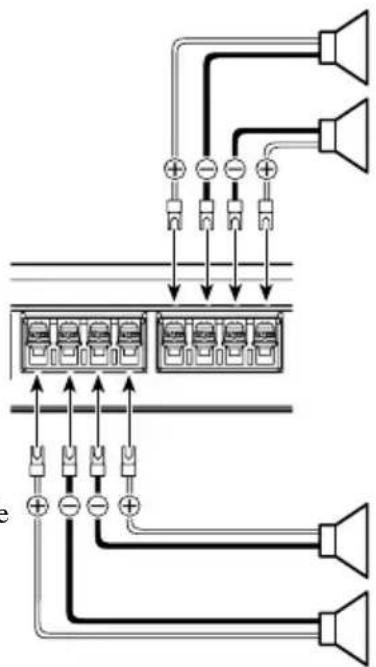

Cuatro canales

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha. / Toma de conector

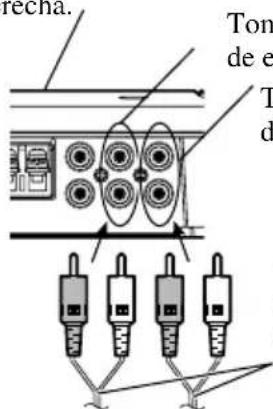

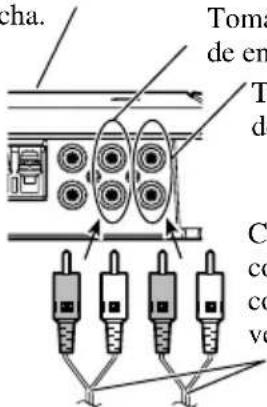

Toma de conector de entrada RCA A / Toma de conector de entrada RCA B

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

(Izquierdo) Salida de altavoz B (Derecho)

(Derecho) Salida de altavoz A (Izquierdo)

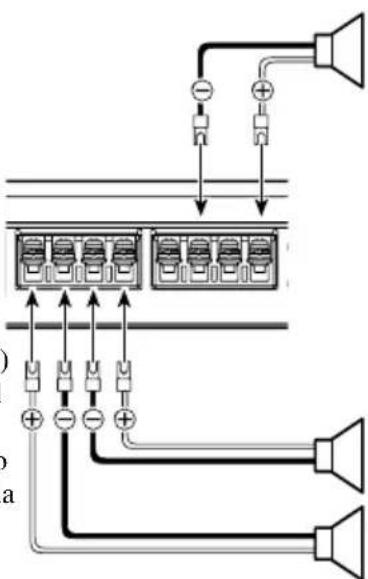

Tres canales

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Toma de conector de entrada RCA A / Toma de conector de entrada RCA B

Conexión de cables con los enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA) Si se usa solamente un enchufe de entrada, como en el caso de una sola salida (salida RCA), conecte el enchufe a la toma de conector de entrada RCA A, pero no conecte un enchufe a la toma de conector de entrada RCA B.

Salida de altavoz B (Mono)

(Derecho) Salida de altavoz A (Izquierdo)

Dos canales (estéreo)

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Deslice este interruptor hacia la izquierda.

Toma de conector de entrada RCA A En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Derecho)

Altavoz (Izquierdo)

Dos canales (mono)

El interruptor de selección de entrada se encuentra en la parte superior de la unidad. Deslice este interruptor hacia la izquierda.

Toma de conector de entrada RCA A En el modo de dos canales, conecte los enchufes de conector RCA a la toma de conector de RCA A.

Conexión de cables con enchufes de conector RCA (en venta por separado)

Desde el sistema estereofónico del coche (salida RCA)

Altavoz (Mono)

Altavoz (Mono)

PRECAUCION

- No lo instale en:

—Donde podría lesionar al conductor o a los pasajeros si se detiene el vehículo bruscamente.

—Donde podría interferir con el conductor, como por ejemplo en el piso en frente al asiento del conductor.

• Asegúrese que los cables no se enganchen en el mecanismo deslizante de los asientos, resultando en cortocircuito.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Instale los tornillos de conexión de manera tal que la punta del tornillo no toque ningún cable. Esto es importante para evitar que los cables se corten por vibración del automóvil, lo que podría causar un incendio.
• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.
• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.
• No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION:

Para evitar fallas de funcionamiento y/o lesiones

- Para asegurar la disipación de calor apropriada del amplificador, cuide de lo siguiente durante la instalación.

—Permita un espacio adecuado en la parte superior del amplificador para una ventilación apropiada.
—No cubra el amplificador con la cubierta de piso o alfombra.

- NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

• No instale el amplificador sobre superficies inestables como el tablero del neumático de repuesto.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Realice primero conexiones provisorias y compruebe que el amplificador y el sistema operan adecuadamente.
• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

Ejemplo de instalación en la alfombra del piso o en el chasis

1. Ubique el amplificador en la posición en donde va a ser instalado. Inserte los tornillos autoterrajantes suministrados (4 × 18 mm) en los orificios de los tornillos. Presione los tornillos con un destornillador de modo que puedan dejar puntos marcados de la posición en donde irán los orificios para la instalación.

2. Perfore orificios de 2,5 mm de diámetro en el punto marcado, e instale el amplificador, ya sea en la alfombra o directamente en el chasis.

Recolocación de la cubierta de terminales

1. Alinee la unidad y la cubierta de terminales, e inserte el tornillo.

2. Apriete el tornillo con una llave hexagonal de 4 mm.

Especificaciones

Alimentación 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de puesta a tierra .... Tipo negativo

Consumo de corriente 28 A (potencia continua, 4 Ω)

Consumo de corriente promedio* 10 A (4 Ω para cuatro canales)

20 A (4 Ωpara dos canales)

20 A (2 Ωpara cuatro canales)

Fusible 30 A × 2

Dimensiones 304 (An) × 56 (Al) × 195 (Pr) mm

Peso 3,0 kg (No se incluyen los conductores para el cabledo)

Potencia de salida máxima 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)

Potencia de salida continua 75 W × 4 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 1,0% THD)

300 W ×2 (a 14,4 V, 4 Ω, 1 kHz 1,0% THD)

150 W ×4 (a 14,4 V, 2 Ω, 1 kHz 1,0% THD)

Impedancia de carga 4 Ω (2 Ω a 8 Ω permisible)

(Acoplamiento en derivación: 4 Ω a 8 Ω permisible)

Respuesta de frecuencia 10 Hz a 50 kHz (+0 dB, -3 dB)

Relación de señal a ruido 100 dB (IEC-Red A)

Distorsión 0,005 % (10 W, 1 kHz)

Separación de canales 70 dB (1 kHz)

60 dB (100 Hz a 10 kHz)

Filtro de paso bajo ...... Frecuencia de corte: 40 Hz a 500 Hz

Pendiente de corte: -12 dB/oct

Filtro de paso alto .... Frecuencia de corte: 40 Hz a 500 Hz

Pendiente de corte: -12 dB/oct

Control de ganancia RCA: 400 mV a 6,5 V

Altavoz: 1,6 V a 26 V

Impedancia / nivel de entrada máxima RCA: 6,5 V / 22 kΩ

Altavoz: 26 V / 90 kΩ

Nota:

- Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso debido a mejoramientos.

\*Consumo de corriente promedio

- El consumo de corriente promedio es casi el consumo de corriente máximo de esta unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.

Visite www.pioneer.es (o www.pioneer-eur.com) para registrar su producto.
