Produkttyp	Audioverstärker für Kfz
Marke	Pioneer
Modell	PRSD410
Maximale Ausgangsleistung	150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)
Dauerleistung	75 W × 4 (14,4 V, 4 Ω, 20 Hz-20 kHz, 1% Klirrfaktor) / 300 W × 2 (14,4 V, 4 Ω, 1 kHz, 1% Klirrfaktor)
Lastimpedanz	4 Ω (2 bis 8 Ω zulässig, überbrückt: 4 bis 8 Ω)
Frequenzgang	10 Hz - 50 kHz (+0 dB, -3 dB)
Signal-Rausch-Verhältnis	100 dB (IEC-A bewertet)
Gesamtklirrfaktor	0,005 % (10 W, 1 kHz)
Filter	Tiefpass- und Hochpassfilter, Grenzfrequenz 40 Hz - 500 Hz, Flankensteilheit -12 dB/Oktave
Verstärkungsregelung	RCA-Eingang: 400 mV bis 6,5 V; Lautsprechereingang: 1,6 V bis 26 V
Stromversorgung	14,4 V DC (10,8 bis 15,1 V zulässig)
Stromverbrauch	28 A (Dauer, 4 Ω); Durchschnitt: 10 A (4 Kanäle 4 Ω), 20 A (2 Kanäle 4 Ω oder 4 Kanäle 2 Ω)
Sicherung	30 A × 2
Abmessungen (B × H × T)	304 × 56 × 195 mm
Gewicht	3,0 kg (ohne Kabel)
Masseanschluss	Minuspol der Batterie
Schutz	Schutzschaltung gegen Überlast und Kurzschluss
Eingänge	Cinch (RCA)-Buchsen und Lautsprechereingang (Kabelsatz beigelegt)
Lautsprecherausgänge	Schraubklemmen für 2/3/4-Kanal-Betrieb, Brückenmontage möglich
Montage	Befestigung mit selbstschneidenden Schrauben auf Teppich oder Fahrgestell
Pflege und Reinigung	Kontakt mit Flüssigkeiten vermeiden; mit einem trockenen Tuch reinigen
Sicherheit	Vor der Installation Batterie abklemmen; ausschließlich Sicherungen gleicher Nennstärke verwenden
Ersatzteile und Reparierbarkeit	Sicherung 30 A; Batterieverbindungskabel RD-223 (separat erhältlich); ein autorisiertes Pioneer-Servicezentrum kontaktieren
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; Produktregistrierung auf pioneer.fr

Häufig gestellte Fragen - PRSD410 PIONEER

Wie schließe ich den Verstärker überbrückt an?

Für einen überbrückten (Mono-)Betrieb mit einer Last von 4 Ω verwenden Sie zwei 8-Ω-Lautsprecher parallel, indem Sie den linken + und rechten – Draht verbinden, oder einen einzelnen 4-Ω-Lautsprecher. Schließen Sie niemals 4-Ω- oder niederohmigere Lautsprecher parallel an, um 2 Ω oder weniger zu erreichen, da dies den Verstärker beschädigen würde.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie zuerst das Fernbedienungskabel für die Stromversorgung: Es muss an den REM-Anschluss des Autoradios oder an eine geschaltete 12-V-Quelle angeschlossen sein. Stellen Sie außerdem sicher, dass die Sicherung nicht durchgebrannt ist und die Batterie korrekt angeschlossen ist.

Wie stelle ich die LPF/HPF-Filter ein?

Stellen Sie den LPF/HPF-Wahlschalter auf LPF (links) für einen Tiefpassfilter für einen Subwoofer, auf HPF (rechts) für einen Hochpassfilter für Mittel-/Hochtonlautsprecher oder auf OFF (Mitte) für Vollbandbetrieb. Die Grenzfrequenz wird zwischen 40 Hz und 500 Hz mit dem Grenzfrequenzregler eingestellt.

Kann ich 2-Ohm-Lautsprecher verwenden?

Ja, die zulässige Lastimpedanz beträgt 2 bis 8 Ω. Im überbrückten Betrieb muss die Impedanz jedoch zwischen 4 und 8 Ω liegen. Stellen Sie sicher, dass die Lautsprecherleistung geeignet ist, um Schäden zu vermeiden.

Wie schließe ich den Lautsprechereingang an?

Verwenden Sie das mitgelieferte Lautsprechereingangskabel mit Cinch (RCA)-Steckern. Schließen Sie die Lautsprecherausgangsleitungen des Autoradios an dieses Kabel an und verbinden Sie die RCA-Stecker mit den Eingangsbuchsen des Verstärkers. Schieben Sie den Eingangswahlschalter auf rechts für den Lautsprechereingang. Verwenden Sie für einen 4-Kanal-Eingang beide Buchsen A und B.

Was tun bei MW/LW-Radiopfeifen?

Der BFC-Schalter (Beat Frequency Control) befindet sich unter dem Verstärker. Verwenden Sie einen kleinen Schraubendreher, um seine Position zu ändern und das störende Pfeifen beim Hören von Mittel-/Langwellen zu beseitigen.

Wie installiere ich den Verstärker im Fahrzeug?

Wählen Sie einen festen und gut belüfteten Ort, geschützt vor Flüssigkeiten. Befestigen Sie den Verstärker mit den mitgelieferten selbstschneidenden Schrauben (4 × 18 mm), nachdem Sie Löcher mit 2,5 mm Durchmesser gebohrt haben. Stellen Sie sicher, dass sich hinter der Platte keine Kabel, Leitungen oder Schläuche befinden, bevor Sie bohren.

Wie lautet das Verfahren zum Austausch der Sicherung?

Trennen Sie vor jedem Eingriff das Minuskabel der Batterie. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung gleicher Größe und Nennstärke (30 A). Verwenden Sie niemals eine Sicherung mit höherem Wert, da dies zu Überhitzung und Beschädigung des Geräts führen kann.

Wie stelle ich die Verstärkung ein?

Die Verstärkungsregler A und B passen den Pegel des Autoradios an den Verstärker an. Stellen Sie sie grundsätzlich auf NORMAL. Wenn die Lautstärke auch bei voller Lautstärke am Autoradio niedrig ist, drehen Sie die Verstärkung im Uhrzeigersinn. Wenn Verzerrungen auftreten, drehen Sie sie gegen den Uhrzeigersinn. Lassen Sie bei einem Standard-RCA-Eingang (500 mV) die Einstellung auf NORMAL.

Der Verstärker gibt keinen Ton von sich, warum?

Überprüfen Sie, ob die Betriebsanzeige leuchtet. Wenn die Schutzschaltung ausgelöst hat, schalten Sie alles aus und überprüfen Sie die Lautsprecheranschlüsse (Kurzschluss, zu niedrige Impedanz). Stellen Sie sicher, dass das Fernbedienungskabel richtig angeschlossen und die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Pioneer-Servicezentrum.

BEDIENUNGSANLEITUNG PRSD410 PIONEER

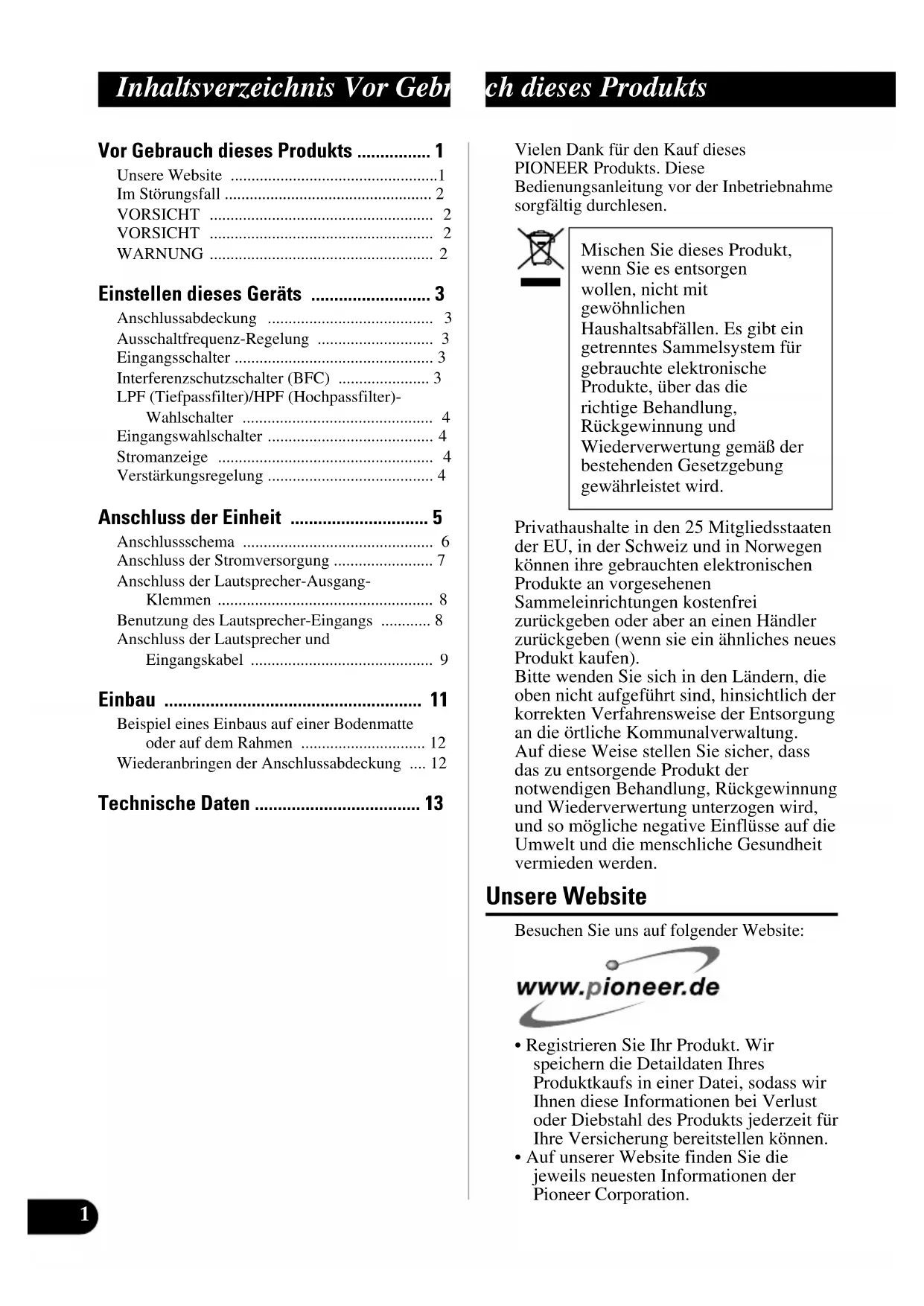

Inhaltsverzeichnis Vor Gebn

Vor Gebrauch dieses Produkts ...... 1

Unsere Website ....1

Im Störungsfall 2

VORSICHT 2

VORSICHT 2

WARNUNG 2

Einstellen dieses Geräts 3

Anschlussabdeckung 3

Ausschaltfrequenz-Regelung 3

Eingangsschalter 3

Interferenzschutzschalter (BFC) 3

LPF (Tiefpassfilter)/HPF (Hochpassfilter)-Wahlschalter 4

Eingangswahlschalter 4

Stromanzeige 4

Verstärkungsregelung 4

Anschluss der Einheit .... 5

Anschlussschema 6

Anschluss der Stromversorgung 7

Anschluss der Lautsprecher-Ausgang-Klemmen 8

Benutzung des Lautsprecher-Eingangs ...... 8

Anschluss der Lautsprecher und Eingangskabel 9

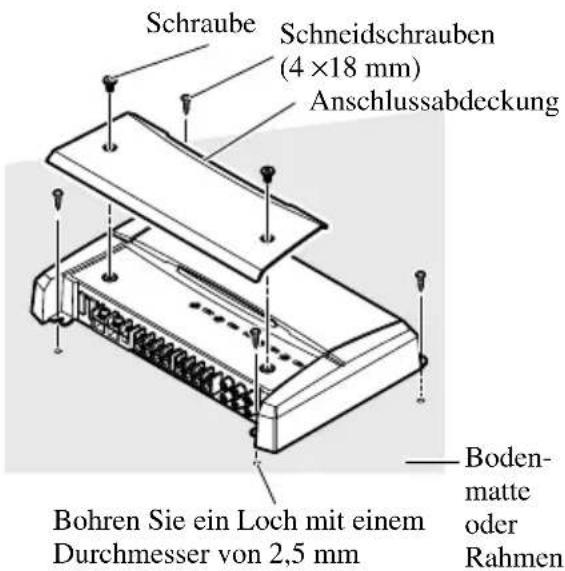

Einbau 11

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen 12

Wiederanbringen der Anschlussabdeckung .... 12

Technische Daten 13

ch dieses Produkts

Vielen Dank für den Kauf dieses

PIONEER Produkts. Diese

Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen

Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Unsere Website

Besuchen Sie uns auf folgender Website:

- Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.

- Auf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation.

Im Störungsfall

Bei Betriebsstörungen den Händler oder eine PIONEER-Kundendienststelle kon-sultieren.

VORSICHT

Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT

Diagramm A - Richtig

4-Ohm-Überbrückungsmodus

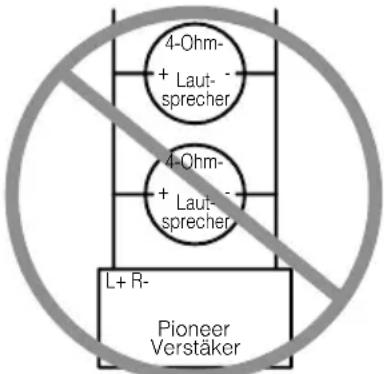

Diagramm B - Falsch

2-Ohm-Überbrückungsmodus

Den Pioneer-Verstärker NICHT mit parallel verdrahteten Lautsprechern mit einem Nennwiderstand von 4 Ohm (oder darunter) einbauen oder verwenden, um einen Überbrückungsmodus von 2 Ohm (oder darunter) zu erzielen (Diagramm B). Falsche Überbrückung kann den Verstärker beschädigen und zu Rauchbildung und Überhitzung führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und beim Anfassen leichte Verbrennungen verursachen. Für den korrekten Einbau oder zur Verwendung eines Überbrückungsmodus für einen Zweikanalverstärker und um eine 4-Ω-Last zu erzielen, verdrahten Sie zwei 8-Ω-Lautsprecher parallel mit links+ und rechts– (Diagramm A), oder verwenden Sie einen einzelnen 4-Ω-Lautsprecher. Halten Sie sich für einen Vierkanalverstärker an das Überbrückungs-Diagramm für den Lautsprecherausgangsanschluss an der Rückseite des Verstärkers und verdrahten Sie zwei 8-Ω-Lautsprecher parallel, um eine 4-Ω-Last zu erzielen, oder verwenden Sie einen einzelnen 4-Ω-Lautsprecher pro Kanal.

Wenden Sie sich bitte mit allen Fragen an den jeweiligen Pioneer-Vertragshändler oder rufen Sie den Pioneer-Kundenservice an.

WARNUNG

• Nur das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-223] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verstärker nicht mit nassen Händen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verstärker auch nicht, wenn dieser nass ist.
• Lassen Sie die Lautstärke so eingestellt, dass Sie beim Fahren noch Verkehrsgeräusche hören können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusche von außen hören zu können.
  • Die Anschlüsse der Stromversorgung und der Lautsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Verstärker-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Größe und demselben Nennwert.
• Zur Vermeidung von Schäden am Verstärker und den Lautsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Verstärker (der Klang setzt aus), sobald ein anormaler Betriebszustand eintritt. Stellen Sie den Betriebsschalter in diesem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Lautsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sich bitte an Ihren Fachhändler, falls sich die Ursache der Störung nicht klären lässt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlusskabel vom negativen (-) Batteriepol ab.
• Überzeugen Sie sich, dass sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, dass alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

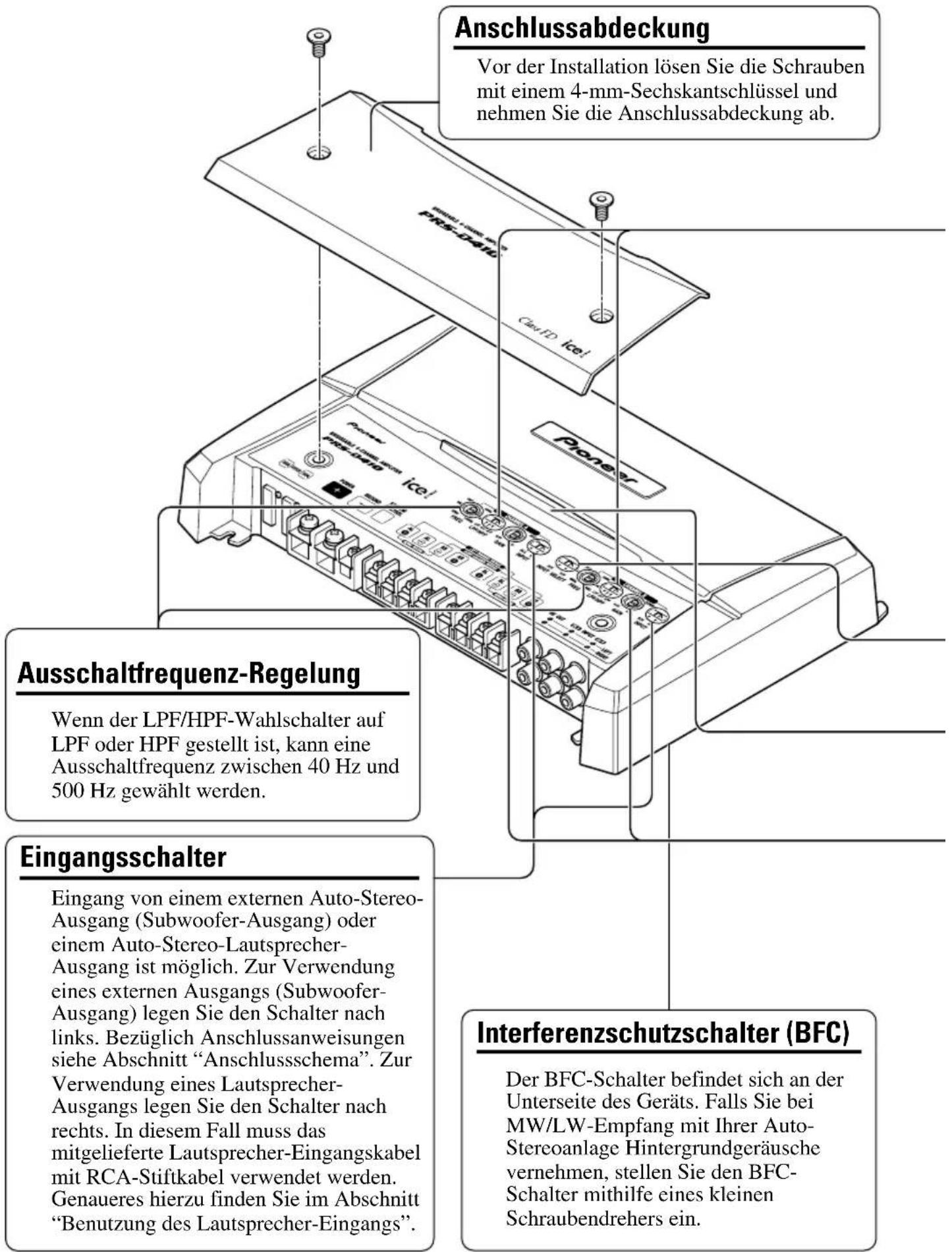

Einstellen dieses Geräts

- Um den Schalter einzustellen, verwenden Sie, falls erforderlich, einen Schraubendreher.

LPF (Tiefpassfilter)/HPF (Hochpassfilter)-Wahlschalter

Stellen Sie den LPF/HPF-Wahlschalter wie in folgendem Diagramm beschrieben ein, in Abhängigkeit von dem Lautsprechertyp der am Lautsprecher-Ausgangsanschluss und dem Fahrzeugstereo-System vorhanden ist:

LPF/HPF- Wahl- Auszugebender Audio- Lautsprecher- Bemerkungen schalter Frequenz-Bereich Typ

LPF (Links) * — 40 Hz bis 500 Hz Subwoofer Schließen Sie einen

Subwoofer an.

OFF (Mitte) Vollbereich Vollbereich

HPF (Rechts) * 40 Hz bis 500 Hz — Vollbereich Wenn Sie die sehr niedrigen

Frequenzen* ausschalten wollen, da diese für ihre Lautsprecher nicht notwendig sind.

* Siehe Abschnitt "Ausschaltfrequenz-Regelung".

Stromanzeige

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet wird.

Eingangswahlschalter

Für Zwei-Kanal-Eingang diesen Schalter nach links legen. Für Vier-Kanal-Eingang diesen Schalter nach rechts legen.

Verstärkungsregelung

Durch Einstellung der Verstärkungsregler A und B kann der Ausgang der Auto-Stereo-Anlage dem Pioneer-Verstärker angepasst werden. Normalerweise wird die Verstärkungsregelung auf die Position NORMAL eingestellt. Wenn die Ausgangsleistung niedrig ist, obwohl die Lautstärke der Auto-Stereo-Anlage aufgedreht ist, drehen Sie diese Regler im Uhrzeigersinn. Falls Verzerrungen auftreten, wenn die Lautstärke der Auto-Stereo-Anlage aufgedreht wird, drehen Sie diese Regler im Gegenuhrzeigersinn.

• Falls Sie nur einen Eingangsstecker verwenden, stellen Sie die Verstärkungsregler für die Lautsprecherausgänge A und B auf dieselbe Position ein.
• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspegel anpassen.

VORSICHT

• Trennen Sie das Batterieanschlusskabel vom negativen (–) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollten an den betreffenden Stellen mit Klebeband isoliert werden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Nähe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

• Achten Sie darauf, dass keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.

• Kürzen Sie die Kabel nicht. Gekürzte Kabel können einen Ausfall der Schutzschaltung verursachen.

• Leiten Sie niemals Strom an andere Geräte, indem Sie die Isolierung des Spannungsversorgungskabels dieses Gerätes freilegen und anzapfen. Die hieraus resultierende Überschreitung der Spannungsbelastungskapazität des Kabels hat Überhitzung zur Folge.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Schäden und/oder Verletzungen

• Keinesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluss (–) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf läuft, so könnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.
• Sollte die System-Fernbedienungskabel des Verstärkers am Stromanschluss über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschaltet, wenn die Zündung eingeschaltet wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschaltet ist. In diesem Fall könnte es zu einer Entladung der Batterie kommen, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.

• Die mit dem Verstärker geschalteten Lautsprecher sollten folgenden Kriterien entsprechen. Sonst könnten sie in Brand geraten, Qualm abgeben oder beschädigt werden. Die Impedanz des Lautsprechers muss zwischen 2 und 8 Ohm sein. Trotzdem muss sie bei der Binaural- und anderen Brückenschaltungen zwischen 4 und 8 Ohm sein.
- Das getrennt erhältliche Batteriekabel installieren und möglichst weit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhältliches Batteriekabel, Massekabel, Lautsprecherkabel und Verstärker möglichst weit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.
- Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluss dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Anleitungen die Kabel mit derselben Funktion verbinden.

Lautsprecherkanal Lautsprechertyp Stromversorgung

Vier-Kanal	Subwoofer Nominaler Eingang: Min. 70 W
	Andere als Subwoofer Max. Eingang: Min. 150 W
Zwei-Kanal	Subwoofer Nominaler Eingang: Min. 200 W
	Andere als Subwoofer Max. Eingang: Min. 600 W
Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 70 W
sprecher-Ausgang A Andere als Subwoofer Max. Eingang: Min. 150 W
Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 200 W
sprecher-Ausgang B Andere als Subwoofer Max. Eingang: Min. 600 W

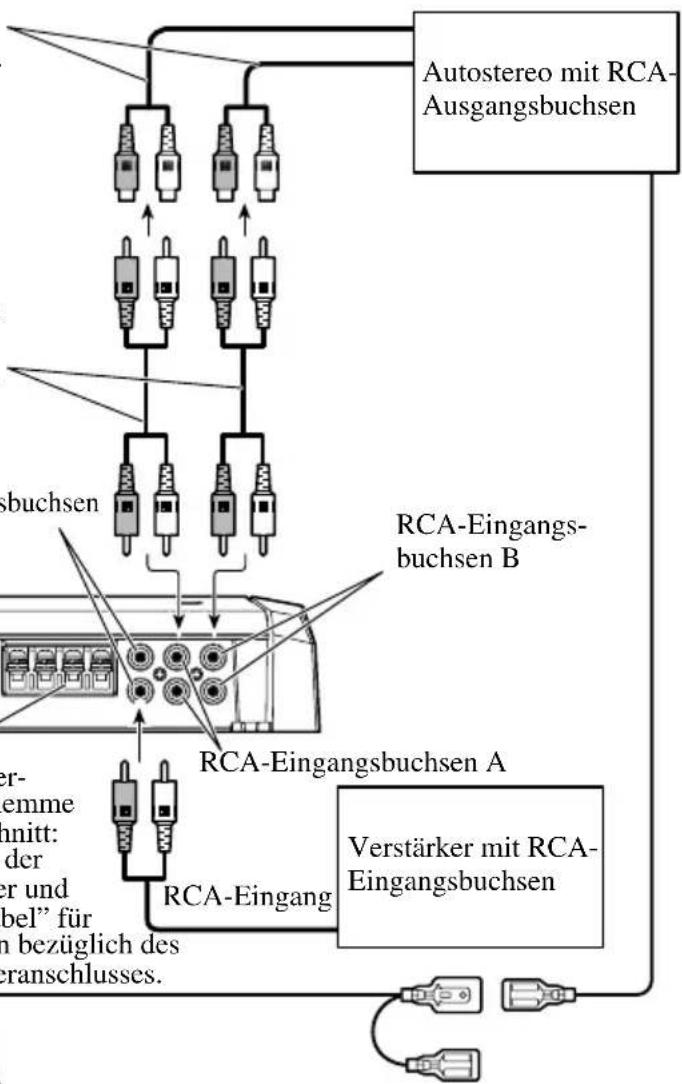

Anschlussschema

• Dieses Schema zeigt die Anschlüsse für externen Ausgang (Subwoofer-Ausgang). Legen Sie den Eingangsschalter nach links.
• Bei Verbindung mit Lautsprecher-Ausgang unterscheiden sich die Anschlüsse von denen dieses Schemas. Genaueres hierzu finden Sie im Abschnitt "Benutzung des Lautsprecher-Eingangs". Der Eingangsschalter muss in jedem Fall eingestellt werden. Genaueres hierzu finden Sie im Abschnitt "Einstellen dieses Geräts".

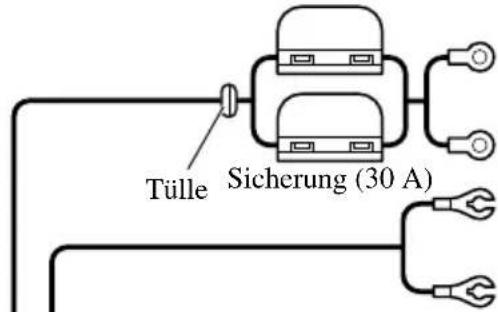

Sicherung (30 A)

Spezielles rotes Batteriekabel [RD-223] (separat erhältlich) Nachdem alle anderen Anschlüsse am Verstärker ausgeführt worden sind, das Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie verbinde.

Erdungskabel (schwarz) [RD-223] (separat erhältlich) An Fabrzeugkarosserie oder Metallteil anschließen.

Externer Ausgang

Falls nur ein Eingangsstecker verwendet wird, keinesfalls irgendetwas an die RCA-

Eingangsbuchse B anschließen.

System-Fernbedienungskabel (separat erhältlich)

Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen werden. Sollte das Autostereo nicht über einen Fernbedienung-System-Regler-Anschluss verfügen, schließen Sie das Steckteil am Stromanschluss des Zündschalters an.

Anschluss der Stromversorgung

- Nur das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-223] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.

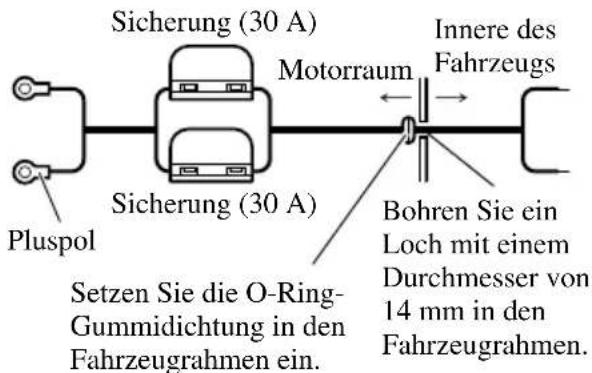

1. Führen Sie das Batteriekabel vom Motorraum in den Fahrgastraum.

- Nachdem alle Verkabelungen am Verstärker ausgeführt worden sind, verbinden Sie die Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie.

2. Verdrillen Sie Batteriekabel, Massekabel und System-Fernbedienungskabel.

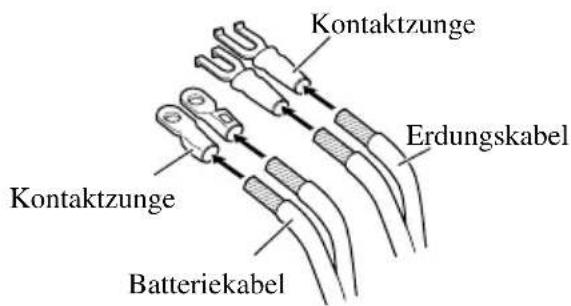

3. Bringen Sie Kabelschuhe an den Kabelenden an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.Ä. die Kontaktzungen am Draht festklemmen.

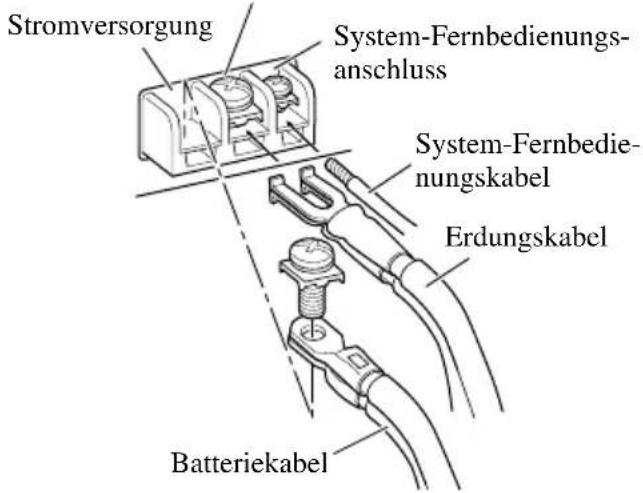

4. Die Drähte an die Klemme anschließen.

- Befestigen Sie die Drähte sicher mit den Klemmenschrauben.

GND-Anschluss

WARNING

Wenn das Batteriekabel mit den Klemmenschrauben nicht richtig befestigt wird, kann der Klemmenbereich heiß werden, wodurch Schäden und Verletzungen, wie Verbrennungen, verursacht werden können.

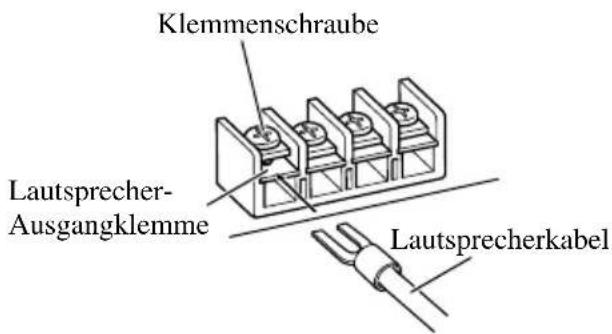

Anschluss der Lautsprecher- Ausgang-Klemmen

1. Die Enden der Lautsprecherkabel um ca. 10 mm mit einer Kneifzange oder einem Schneider abisolieren und die Kabelenden zusammendrehen.

1. Bringen Sie Kabelschuhe an den Enden der Lautsprecherkabel an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.Ä. die Kontaktzungen am Draht festklemmen.

1. Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangklemmen an.

• Die Lautsprecherdrähte fest mit den Klemmenschrauben befestigen.

Benutzung des Lautsprecher-Eingangs

Schließen Sie die Auto-Stereo- Lautsprecher-Ausgangskabel mithilfe des mitgelieferten Lautsprecher- Eingangskabels mit RCA-Stiftkabel an den Verstärker an.

• Legen Sie den Eingangsschalter nach rechts.
• Für Vier-Kanal-Eingang schließen Sie zwei Lautsprecher-Eingangskabel mit RCA-Stiftkabel an die RCA-Eingangsbuchse A und B an. Vergewissern Sie sich, dass der Eingangswahlschalter nach rechts gelegt ist.
• Für Zwei-Kanal-Eingang schließen Sie das Lautsprecher-Eingangskabel mit RCA-Stiftkabel an die RCA-Eingangsbuchse A an. An der RCA-Eingangsbuchse B darf kein Anschluss vorgenommen werden. Vergewissern Sie sich, dass der Eingangswahlschalter nach links gelegt ist.

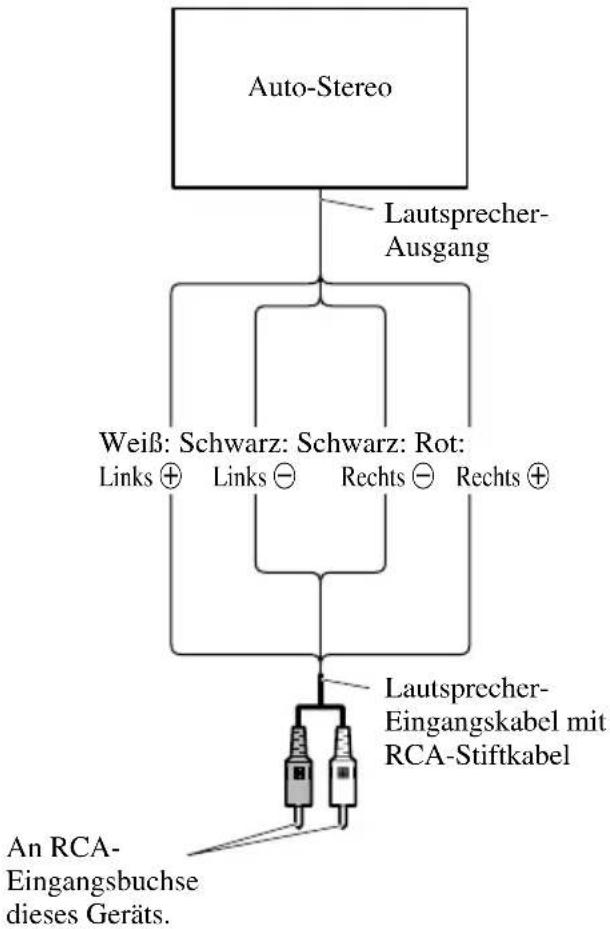

■Anschlüsse bei Benutzung des Lautsprecher-Eingangs

- Bei Anschluss des Auto-Stereo-Lautsprecher-Ausgangskabels am Verstärker wird dieser automatisch eingeschaltet, wenn die Auto-Stereoanlage eingeschaltet wird. In diesem Fall erübrigt sich der Anschluss des System-Fernbedienungskabels.

Hinweis:

- Schließen Sie das System-Fernbedienungskabel an, wenn der Verstärker nicht automatisch mit der Auto-Stereoanlage eingeschaltet wird.

Anschluss der Lautsprecher und Eingangskabel

Der Lautsprecher-Ausgabe-Modus kann auf Vier-Kanal, Drei-Kanal (Stereo + Mono) oder Zwei-Kanal (Stereo, Mono) eingestellt werden. Schliessen Sie den Lautsprecherkabel an, um der Tonart anzupassen, gemäß folgenden Bildern.

Vier-Kanal

Der Eingangswahlschalter befindet sich an der Oberseite des Geräts. Für Zwei-Kanal-Eingang legen Sie diesen Schalter nach links. Für Vier-Kanal-Eingang legen Sie diesen Schalter nach rechts.

Von der Autostereoanlage (RCA-Ausgang) Wenn nur ein Eingangsstecker verwendet wird, wie etwa wenn die Autostereoanlage nur einen Ausgang (RCA-Ausgang) hat, stecken Sie den Stecker in die RCA-Eingangsbuchse A und lassen Sie die RCA-Eingangsbuchse B unbelegt.

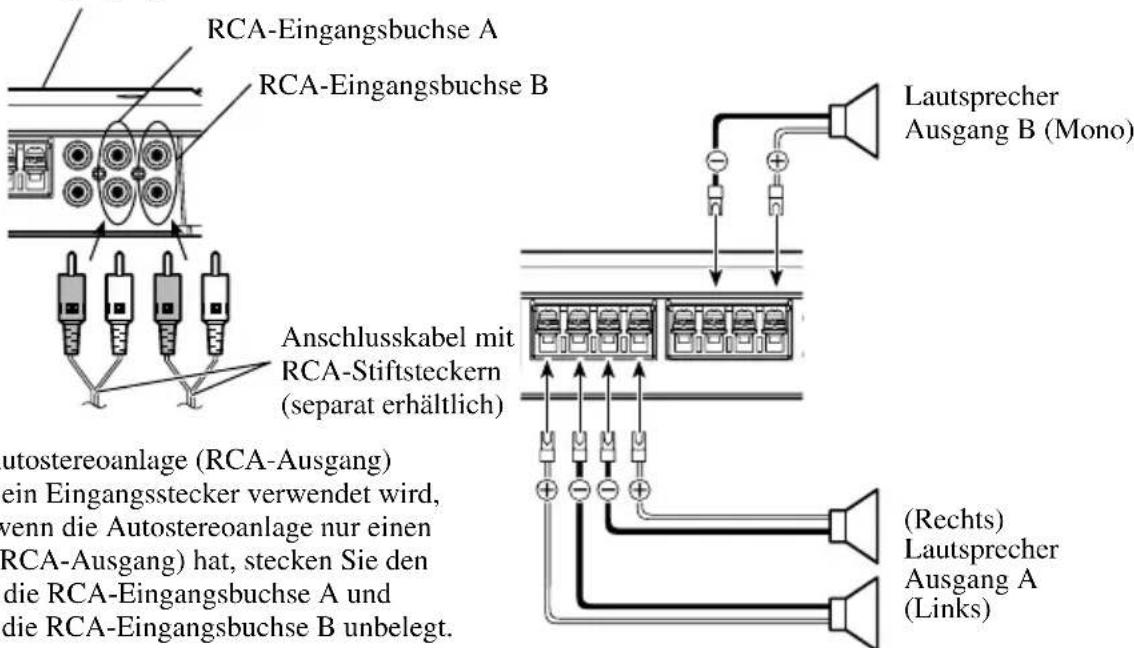

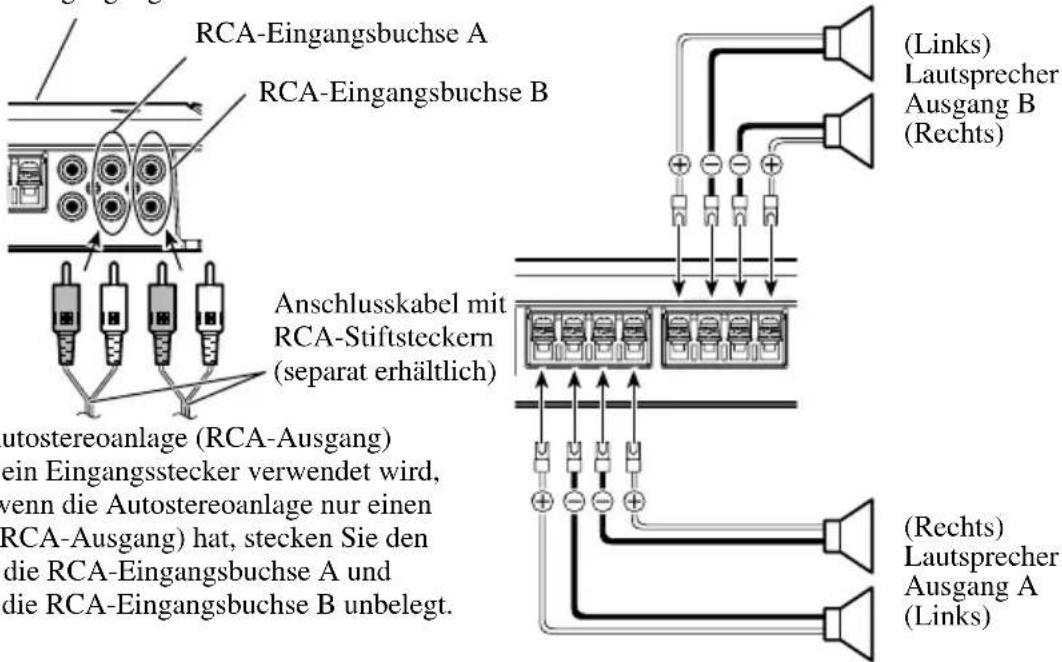

Drei-Kanal

Der Eingangswahlschalter befindet sich an der Oberseite des Geräts. Für Zwei-Kanal-Eingang legen Sie diesen Schalter nach links. Für Vier-Kanal-Eingang legen Sie diesen Schalter nach rechts.

Von der Autostereoanlage (RCA-Ausgang) Wenn nur ein Eingangsstecker verwendet wird, wie etwa wenn die Autostereoanlage nur einen Ausgang (RCA-Ausgang) hat, stecken Sie den Stecker in die RCA-Eingangsbuchse A und lassen Sie die RCA-Eingangsbuchse B unbelegt.

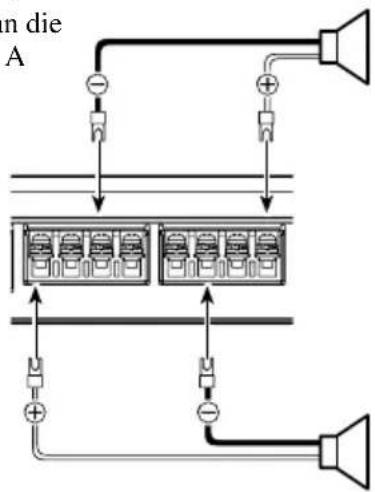

Zwei-Kanal (Stereo)

Der Eingangswahlschalter befindet sich an der Oberseite des Geräts. Legen Sie diesen Schalter nach links.

Von der Autostereoanlage (RCA-Ausgang)

RCA-Eingangsbuchse A Im Falle des Zwei-Kanal-Modus RCA-Stecker an die RCA-Eingangsbuchse A anschließen.

Anschlusskabel mit RCA-Stiftsteckern (separat erhältlich)

Lautsprecher (Rechts)
Lautsprecher (Links)

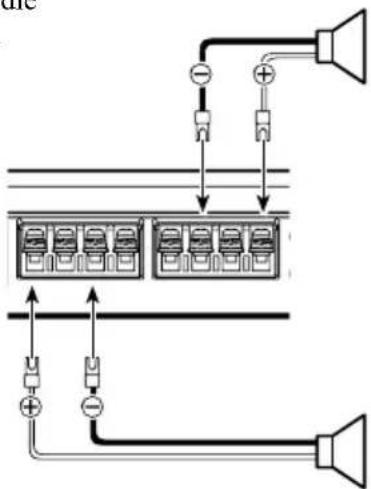

Zwei-Kanal (Mono)

Der Eingangswahlschalter befindet sich an der Oberseite des Geräts. Legen Sie diesen Schalter nach links.

Von der Autostereoanlage (RCA-Ausgang)

RCA-Eingangsbuchse A Im Falle des Zwei-Kanal-Modus RCA-Stecker an die RCA-Eingangsbuchse A anschließen.

Anschlusskabel mit RCA-Stiftsteckern (separat erhältlich)

Lautsprecher (Mono)
Lautsprecher (Mono)

VORSICHT

- Keinesfalls an Orten einbauen:

—Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichem Abbremsen am Gerät verletzen könnten.

—Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.

• Achten Sie darauf, dass sich die Anschlusskabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluss verursachen.
• Bestätigen Sie vor dem Bohren, dass sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.
• Bringen Sie Schneidschrauben so an, dass die Schraubenspitze keines der Kabel berührt. Andernfalls können die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.
• Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so könnten innere Teile des Verstärkers beschädigt werden oder diese könnten sich lösen, und der Verstärker sich ausschalten.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Funktionsstörungen und/oder Verletzungen

- Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.

—Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.

- ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes.

Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

• Bauen Sie den Verstärker nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.
  • Die beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verstärker an einem sicheren Platz.
• Führen Sie vorrübergehende Anschlüsse zuerst durch, und stellen Sie sicher, dass der Verstärker und das System sicher funktionieren.
• Achten Sie nach dem Einbau des Verstärkers darauf, dass Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferen Schneidschrauben (4 × 18 mm) in die Schraubenlöcher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, sodass diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.
2. Bohren Sie Löcher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Verstärker an, entweder direkt am Teppich oder am Rahmen.

Wiederanbringen der Anschlussabdeckung

1. Richten Sie die Anschlussabdeckung auf das Gerät aus und setzen Sie die Schraube ein.
2. Ziehen Sie die Schraube mit einem 4-mm-Sechskantschlüssel fest.

Technische Daten

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 28 A (bei gleichbleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 10 A (4 Ω für Vier-Kanal)

20 A (4 Ωfür Zwei-Kanal)

20 A (2 Ωfür Vier-Kanal)

Sicherung 30 A × 2

Abmessungen 304 (B) × 56 (H) × 195 (T) mm

Gewicht 3,0 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)

Dauerausgangsleistung 75 W × 4 (bei 14,4 V, 4 Ω, 20 Hz bis 20 kHz 1,0% THD)

300W× 2 (bei 14,4V,4 ,1kHz1,0% THD)

150 W ×4 (bei 14,4 V, 2 Ω, 1 kHz 1,0% THD)

Verbraucher-Impedanz 4 Ω (2 Ω bis 8 Ω zulässig)

(Brückenverbindung: 4 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 50 kHz (+0 dB, -3 dB)

Signalrauschabstand 100 dB (IEC-A-Netz)

Verzerrungen 0,005 % (10 W, 1 kHz)

Kanaltrennung 70 dB (1 kHz)

60 dB (100 Hz bis 10 kHz)

Tiefpassfilter .... Trennfrequenz: 40 Hz bis 500 Hz

Trennkurve: -12 dB/oct

Hochpassfilter ....Trennfrequenz: 40 Hz bis 500 Hz

Trennkurve: -12 dB/oct

Verstärkungsregelung .... RCA: 400 mV bis 6,5 V

Lautsprecher: 1,6 V bis 26 V

Max. Eingangsstufe / Impedanz RCA: 6,5 V / 22 kΩ

Lautsprecher: 26 V / 90 kΩ

Hinweis:

- Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

\* Durchschnittliche Stromentnahme

• Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverstärker berechnen wollen.

Technische gegevens 13

ik

(Links) Luidsprekeruitgang B (Rechts)

(Rechts) Luidsprekeruitgang A (Links)

Drie kanalen

(Rechts) Luidsprekeruitgang A (Links)

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.de (oder www.pioneer-eur.com)
