GEBRUIKSAANWIJZING FF6J PIONEER

Delichtflash met pijlpuntsymbol in eengelijkzijdige driehoek is bedoeld om deaandacht van de gebruikers te trekken opeen Niet geisoleerde "gevaarlijke spanning"in het toestel, welke voldoende kan zichonmbij aanraking een elektrische shock teveroorzaken.

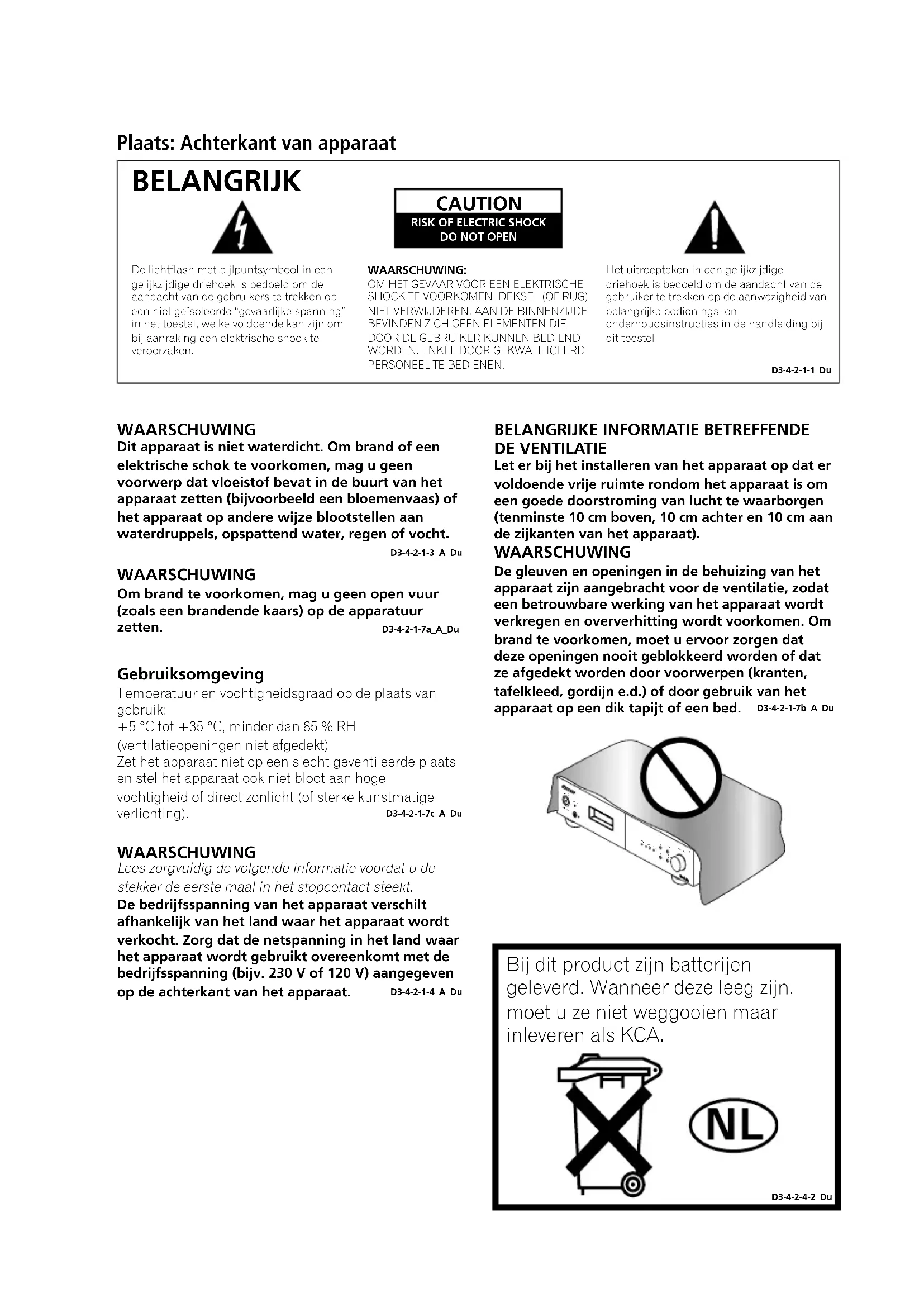

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIUDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIEN.

Het uitroepteken in een gelijkzijdige
driehoek is bedoeld om de aandacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_Du

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijzeblootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3 A Du

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a A

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik:

+5°C tot +35°C, minder dan 85% RH

(ventilateopeningenietafgedekt)

Zet het apparaat Niet op een slecht geventileerdeplaats en stel het apparaat ook Niet bloot aan hoge

Lees zorgvuldig de volgende informatatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijffsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gezruikt overeenkomt met de bedrijffsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat. D3-4-2-1-4_A_Du

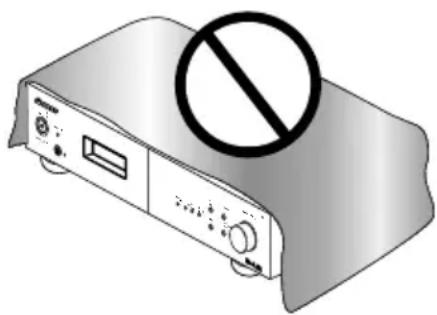

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrij ruimte rondon het apparaat is om een goede doorstroming van luckt te waarborgen (tenminste 10cm boven, 10cm awhile en 10cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat�n aangebracht voor de ventilatie, zodate een betrouwbare werkig van het apparaat worden verkreten en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b_A_Du

Bij dit product�zijn batterijengeleverd. Wanner deze leeg�zijn, moet u ze Niet weggooien maar inleveren als KCA.

D3-4-2-4-2_Du

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat Niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaal. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantie gaat). D3-4-2-2-a_A_Du

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een/Newe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er THATOM voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid.

Haal de stekker van het netsnoer uit het stopcontact wanner u het apparaat geruime tijd Niet denkt te gebruiken (bijv. wanner u opvakantie gaat).

D3-4-2-2-1a_A_Du

Pak het netsnoor beet bij de stekker. Trek de stekker er Niet uit door aan het snoer te trekken en trek nooit aan het netsnoor met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoor, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnooren dienen zo te worden geleid dat er Niet per ongeluk iemand op gaat staan. Een beschadigd netsnoor kan brand of een elektrische schok voroorzaken. Kontroleer het netsnoor af en toe. Wanner u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieduw snoor te kopen. S002_D

Dit apparaat is bestemd voor normala huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaaten worden gezruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_Du

Dit product voldoet aan de eisen van de Laagspanningsrichtlijn 2006/95/EG en de EMC Richtlijn 2004/108/EG.

D3-4-2-1-9a_A_Du

Deponeer dit product Niet bij het gewone huiishoudelijk afval wonneur u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kuren particulieren hun gebruikte elektronische producten Gratis bij deaarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met deplaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt uervoat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058 A Du

Bedankt voor het aanschaffen van dit Pioneer-product.

Lees alstublieft deze gebruiksaanwijzing goed door zodat u weet hoe u uw apparaat correct kunt gebruiken. Berg de gebruiksaanwijzing na hem te hebben gelezen zorgvuldig op voor later gebruik.

Inhoud

01 Voordat u begint

Kenmerken 5

Inhoud van de doos 5

De batterijplaatsen. 6

De tuner installeren 6

02 Aansluitingen

De kabels aansluiten 7

De antennes aansluiten 7

Analoge audiobronnen aansluiten 9

Digitale audiobronnen aansluiten. 9

RDI aansluiten 9

Inschakelen 9

03 Toetsen en displays

Voorpaneel 10

Afstandsbediening 11

04 Luisterenaar FM/AM

Automatisch het voorkeurgeheugen

instellen 13

Zoekmodus. 14

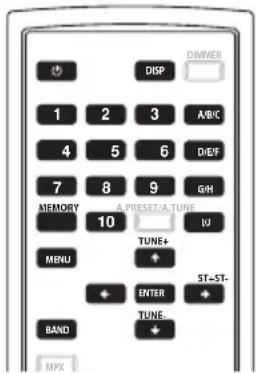

Voorkeurzenders 16

Een introductie van RDS. 17

Voorkeurzenders voorzien van een naam 18

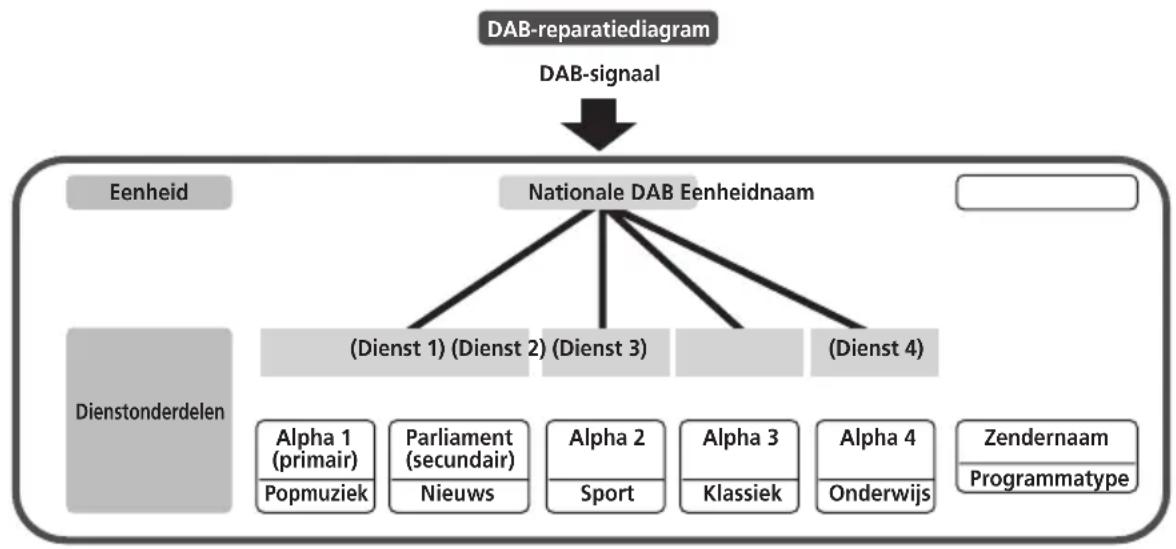

05 Luisteren maar

DAB-uitzendingen

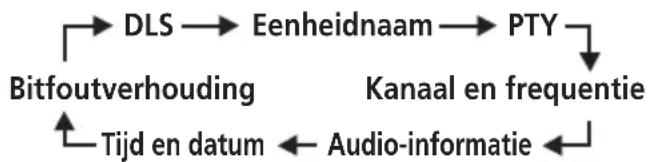

Het DAB-informatiedisplay schakelen. 24

DRC (Dynamic Range Control) 25

Laatste functie-geheugen 26

Initialisatie van de microprocessor 26

06 Overige aansluitingen

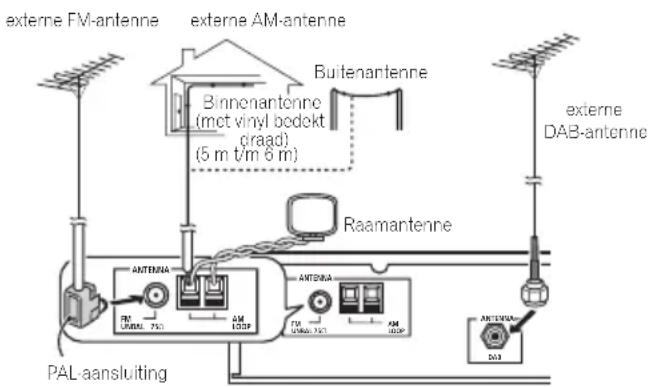

Een externe antennae aansluiten 27

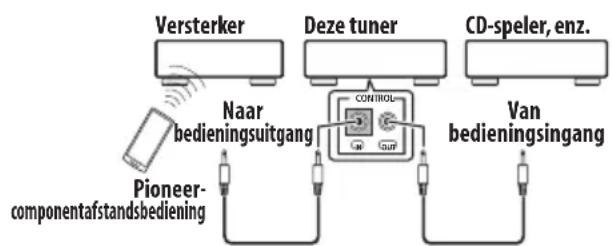

Deze tuner bedieren via de

afstandsbedieningssensor van de

Pioneer-versterker 27

07 Overige informatie

Verhelfpen van storingen 28

Audio-onderdelen van hoge kwaliteit

• Schottky barrier diode
• Vergulde aansluiting

200 zenders, groepsvoorkeurzenders

(DAB 100, FM/AM 100)

RDS (Radio Data System) met RadioTekst

MPX-modus

Inhoud van de doos

Controleer bij het openen van de doos of de volgende accessoires aanwezigহn.

• Afstandsbediening
  Lithiumbatterij (CR2025)
• Netsnoer
• RCA/phono stereo-audiokabel
• SR-bedieningssignaalkabel
  AM-raamantenne
  FM-antenna
  DAB-binnenantenne
• Garantiebewijs
• Handleiding

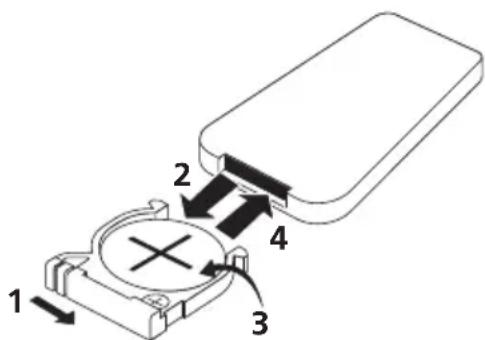

De batterijplaatsen

Plaats de lithiumbatterij (CR2025) in de afstandsbediening zoals hieronder staat aangegeven. De batterij die is meegeleverd bij dit apparaat bevindt zich in de batterijhouser (zie stap 3 hieronder). Als u een afname opmerkt van het bereik, dient u de batterij opdezelfde wijze te verrangen.

1 Druk het ontgrendelingslipje maar rechts om de batterijhouser te openen.

2 Trek de batterijhouseruit.

3 Verwijder de batterij uit de houder.

Als u dit voor het eerst doet dient het beschermplastic te worden verwijderd van de batterij die is bijgeleverd met het system, alvorens hem opnieuw te plaatsen.

4 Plaats een neue batterij in de houder.

Verzeker u ervan dat de ① -zijde van de batterij.
aar boven is gericht als u hemplaatst in de
aangewezen ruimte.

Let op

Houd rekening met het volgende bij gebruik van lithiumbatterijen:

• Er bestaat explosiegevaar bij een onjuiste plaatsing van de batterij. Let erop dat u ter verranging enkel hetzelfde of een vergelijkbaar type gezebruikt dat door de fabrikant worden aanbevolen.

• Werp gebruikte batterijen direct weg naervanging. Buiten het bereik van kinderen honden.

• Neem direct contact op met een dokter als hij worden ingeslikt.

• Lithiumbatterijen können (chemische) brandwonden veroorzaken indien verkeerd gebrukt. Haal ze Niet uit elkaar, verwarm ze Niet boven de 100^ en verbrand ze ook Niet.
  Haal de batterij uit het apparaat indien het een maand of langer nicht zal worden gebruikt.
  Bij het weggooien van gebruekte batterijenden dient u.altijd de landelijkke milieuuwetten en eventueleplaatselijke voorschriften op te volgen.
• Gebruik of leg de batterijen nicht in direct zonlicht of op een andere warme plaats, zoals in de buurt van een kachel of in een auto die in de zon staat. Dit kan resulteren in lekkage, oververhitting, explosie of het in brand vliegen van de batterijen. Bovendien kan de levensduur van de batterijen afnemen.

De tuner installeren

• Installeer het apparaat op een vlak en stabel oppervlak.

Installer het Niet op de volgende plaatsen:

• op een kleuren-TV (het scherm verrormt möglichk)
• in de buurt van een cassettespeler (of in de buurt van een apparaat dat een magnetisch veld creëert). Dit kan interferentie veroorzaken in het geluid.
  -in direct zonlicht
• op vochtige of natte lokaties
• op uiterst warme of koude lokaties
• opplaatsen met vibraties of andere bewegingen
• opplaatsen die erg stoffig zijn
• opplaatsen waar warme dampen of olie voorkomen (zoals een keuken)

Aansluitingen

Hoofdstuk 2: Aansluitingen

De kabels aansluiten

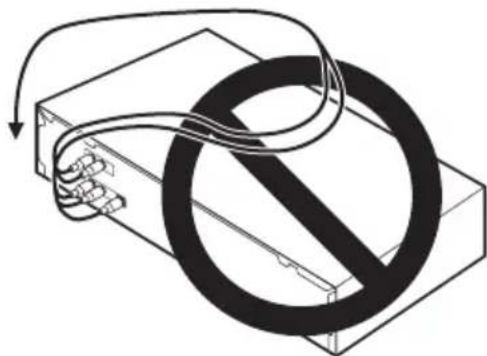

Verzeker uervaan dat de kabels Niet over de bovenkant van het apparaat worden gebogen (zoals worden weergegeven op de afbeelding), aangezien het magnetische veld dat door de transformatoren van dit apparaat worden gecreered een zoemend geluid kanveroorzaken via de luidsprekers.

Belangrijk

Schakel het apparaat uit en haal het netsnoer uit het stopcontact alvorens een aansluiting te make of te veranderen.

De antennes aansluten

Een DAB-buitenantenne aansluten

• Als een goede ontvangst onmogelijk is met de bijgeleverde DAB-binnenantenne dient u een DAB-buitantenenne te gebruiken. Sluit een F male type stekker aan op de coaxiale kabel en sluit de antennene aan op de DAB ANTENNA-aansluiting.

De DAB-binnenantenne installeren

DAB-zenderontvangst (pagea 19).

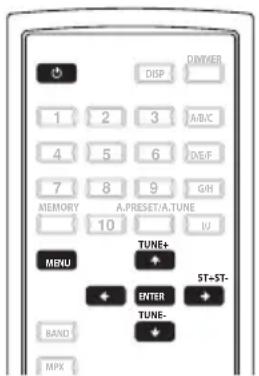

G e bAfstenhulp"bm de positie in te stellen waar de ontvangstgevoeligheid optimaal is (pagina 22).

Maak de schroef van de antennene vast aan de standaard.

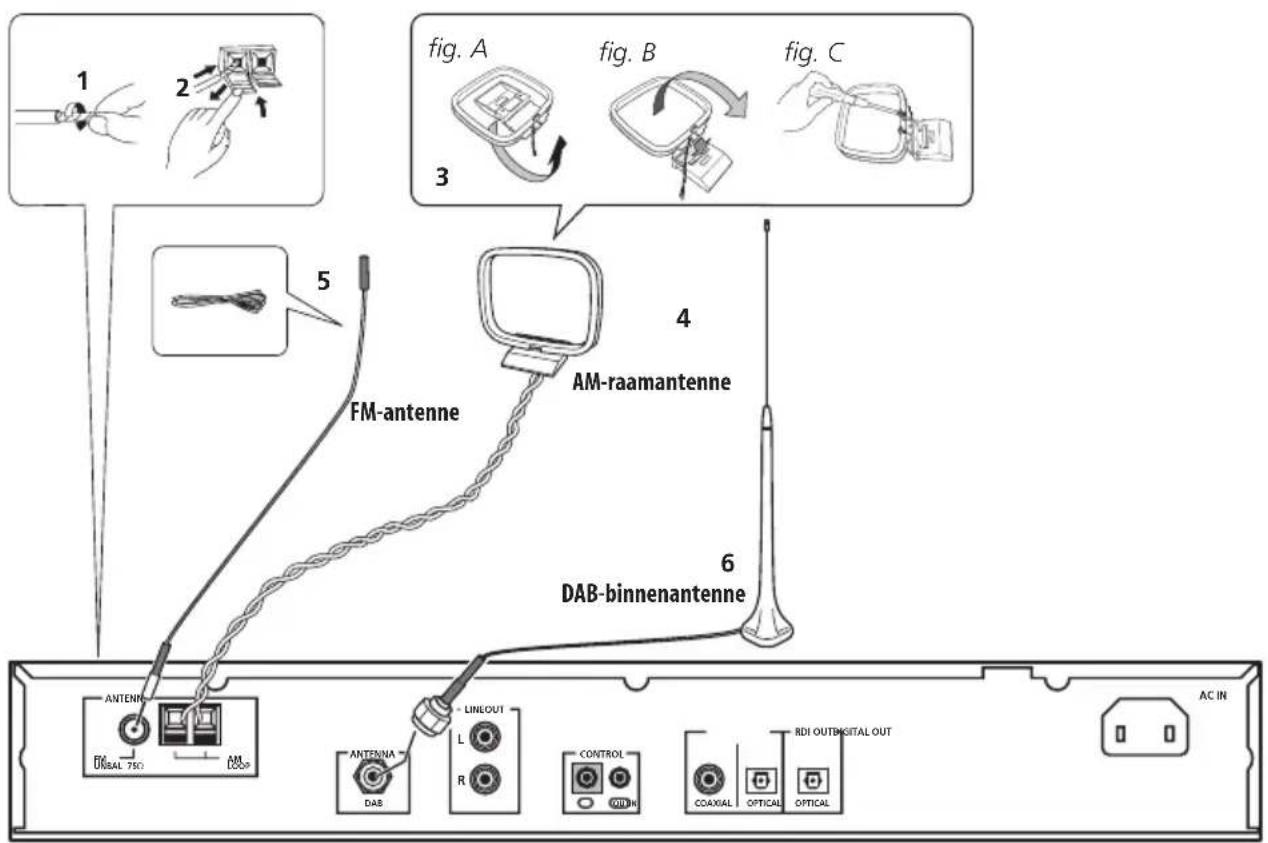

Antennes aansluiten

Sluit de AM-raamantenne, FM-antenne en DAB-binnenantenne aan zoals op de afbeeling worden weergegeven (pagea 8). Om de ontvangst en geluidskwaliteit te verbeteren kunt u externe antennes aansluiten1 (Zie Een externe antenne aansluiten op pagina 27).

Opmerking

1 Ontkoppel de AM-raamantenne zelfs Niet als er ook een externe AM-antenne worden gebruikt.

Aansluitingen

1 Trek de buitenisolatie van beiden AM-antennedraden af.

2 Druk de lipjes open,plaats een draad stevig in iedere aansluiting en LAST vermolgens de lipjes weeR los om de AM-antennedraden vast te makeN.

3 Maak de AM-raamantenne vast aan de gekoppelde standard.

Om de standard vast te makes aan de antennene dient deze te worden verbogen in derrichting van de pijl (fig. A), waarna de antennene vast dient te worden geklemd in de standard (fig. B).

• Als u de AM-antenne op een muur of ander oppervlak wenst te monteren, dient de standard vast te worden geschroefd (fig. C) alvorens de antennve vast te klemmen op de standard. Controller of de ontvangst helder is.

4 Plaats de AM-raamantenne op een plat oppervlak en positioneer hem in de richting die de Beste ontvangst verschaft.

Zorg dat de antennne Niet in contact komt met metalen voorwerpen en houd hem uit de buurt van computers,Televisies of andere elektrische apparatuur.

5 Sluit de FM-antenne 1 opdezelfde wijze als de AM-raamantenne.

Verleng voor de Beste resultaten de FM-antenne volledig en monteer hem op een muur of deurkozijn. Laat hem Niet los hangen of in opgerolde vorm.

6 Sluit de DAB-binnenantenne aan. 2

Opmerking

1 Sluit nooit twee FM-antennes tegelijkertijd aan.
2 De DAB-binnenantenenne heeft een magneet aan de onderkant. Houd hem uit de buurt van monitoren, enz.

Aansluitingen

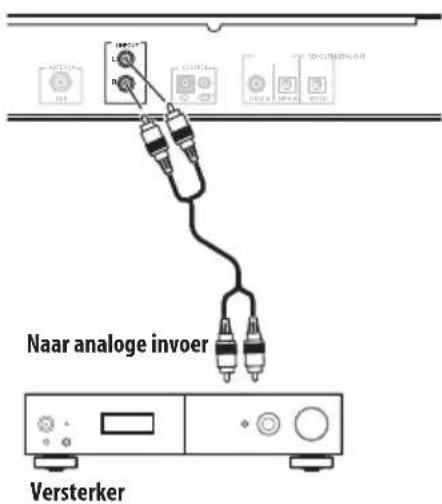

Analoge audiobronnen aansluten

• Gebruik de RCA/phono jack audiokabel om de LINE OUT aansluitingen van dit apparaat aan te sluiten op de analoge ingangen van een versterker.

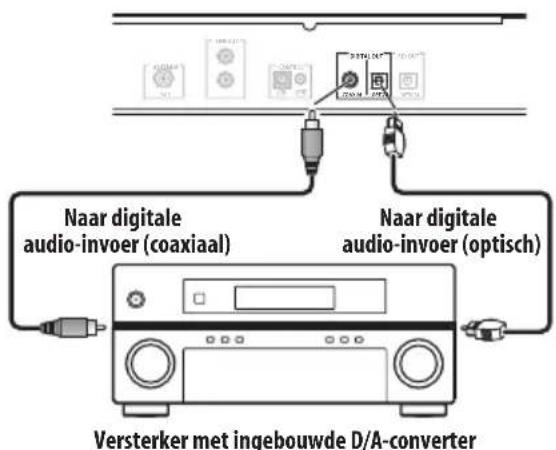

Digitale audiobronnen aansluiten

• Als u wilt genieten van audio van de digitaleuitvoer van de DAB,dient u hem aan te sluiten op een versterker die is voorzien van een digitale coaxiale of optische ingang.

• Digitale audio-uitgang: Voor aansluiting op apparatuur die is voorzien van een digitale ingang, zoals een versterker of MD-recorder. De digitale audio-uitgang van dit apparaat (ofwel DIGITAL OUT OPTICAL OF DIGITAL OUT COAXIAL) dient te worden aangesloten op de digitale aansluitingen van een versterker, MD-recorder of andere apparatuur (OPTICAL OF COAXIAL).

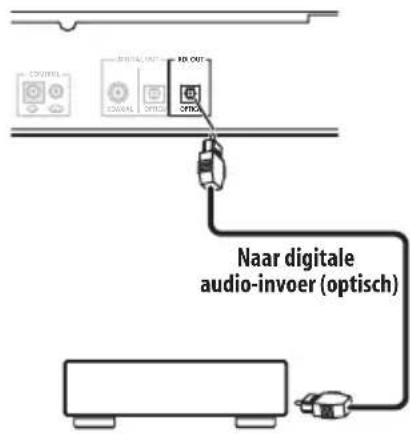

RDI aansluiten

De optische RDI (Receiver Data Interface) aansluiting maakt het multiplexen van data möglichk.

Hij dient voor het aansluiten van een computer of andere externe databron voor het gebruik van Diensten die in de toekomst zullen worden toegevoegd.

Deze diensten worden möglichk binnen uw specifieke ontvangstgebied nog Niet geleverd.

Inschakelen

Verzeker u ervan dat u alle aansluitingen heeft gemaakt alvorens het netsnoer in het stopcontact te steken.

• Sluit het netsnoer aan op de netstroomingang (ACIN) op het Achterpaneel van de tuner en steek hetervolgens in het stopcontact.

Hoofdstuk 3:

Toetsen en displays

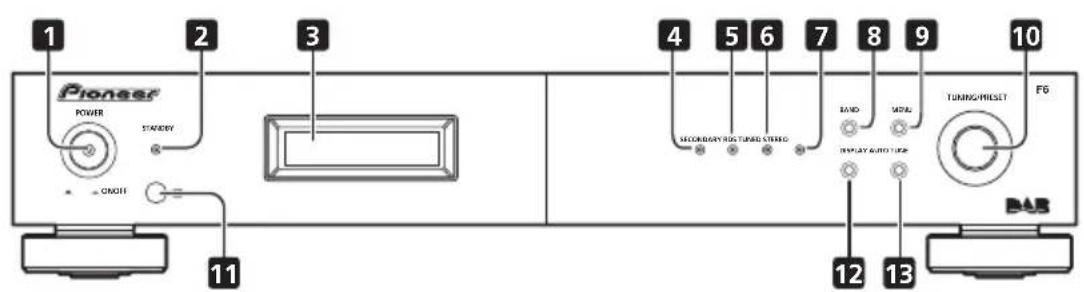

Voorpaneel

1 POWER OFF ON
2 STANDBY-indicator
3 Weergave

Tip

• Liquid Crystal Display

De LCD die is gezrukt in deze apparatuur heeft de neiging om van kleur te veranderen als reactie op de omgevingstemperatuur. De kleurtoon van de display kan grijs worden of zich vermogen om te schakelen van display-informatie kan verminderen als de kamertemperatuur Niet optimaal is of als de apparatuur lang acheterelkaar worden gezrukt. Dit+zijn wel tijdelijke symptomen en het normalaal functioneren wordt hersteld zodra de apparatuur terugkeert maar,zijn optimale temperatuur.

4 SECONDARY-indicator

Licht op als er een secundaire Dienst beschikbaar is (pageina 20).

5 RDS-indicator

Licht op als er een RDS-uitzending worden ontvangen en knippertijdens het zoekenaar RDS.

6 TUNED-indicator

Licht op als er correct is afgestemd op een zender.

7 STEREO-indicator

Licht rood op als er een stereo-uitzending wordt ontvangen. Licht op als er een mono-uitzending wordt ontvangen. Licht blauw op als de MPX-monomodus is geselecterd.

Opmerking

1 - Onthoud dat het apparaat ook in de ruststand nog altijd is aangesloten op netstroom. Haal altijd de stekker uit het stopcontact als u uwuis verlaat in de vakantie of op andere momenten waarop u het apparaat gedurende een langere tijd Niet denkt te gebruiken.
- Als de apparatuur in de ruststand staat en deutsche wordtuitgeschakeld door te drukken op de POWER-toets van de hoofdeenheid, schakelt de apparatuur Niet opnieuw in als er nogmaals op deutsche toets worden gedrukt.
Om de apparatuur in dit geval in te schakelen, dient u te drukken op de 0-toets van de afstandsbediening of een willekeurige toets (met uitzondering van de POWER-toets) op de hoofdeenheid.
- Als de apparatuur in de ruststand staat encke wordt uitgeschakeld door het netsnoer te ontkoppelen, is het opnieuw aansluiten van het netsnoer Niet voldoende om de apparatuur wee in te schakelen.
Om de apparatuur in dit geval in te schakelen, dient u het netsnoer opniew aan te sluiten en cervolgens te drukken op de toets van de afstandsbediening of een willekeurige toets (met uitzondering van de POWER-toets) op de hoofdeenheid.

Toetsen en displays

8 BAND

Voor het openen/sluiten van de menumodus. Het apparaat sluit het menu automatisch indien er gedurende vijf seconden na hem te hebben geopend geen handeling worden verricht.

10 TUNING/PRESET-knop

Druk op deze knop om een optie te selecteren of een actie uit te voeren. Draai aan deze knop om menu-opties, radioovoorkeurzenders of zenders te selecteren. In de afstemmodus kan de ontvangstfrequentie worden aangepast in opwaartse of neerwaartse richting. Draai de knop met de klok mee om de ontvangstfrequentie te verhogen. Draai de knop gegen de klok in om de ontvangstfrequentie te verlagen.

In de voorkeurmodus worden door aan deze knop te draaien de volgende of vorige voorkeurzender² geselecteerd. In deze modus

kan geen gebruik worden gemaakt van automatisch afstemmen.

Gebruik de knop om bij het invoeren van zendernamen de gewenste letters te selecteren (pagea 18).

11 Afstandsbediening

12 DISPLAY

Gebruik deze toets om de weergavemodus te selectoren (pagea 18, 24).

13 AUTO TUNE

Druk hierop om alle beschikbare DAB-diensten automatisch op te zoeken.

Houd de toets twee seconden of langer ingedrukt in de DAB-modus om een volledige scanhandeling uit te voeren (volledige band en L-band).

Druk kort op de toets in de DAB-modus om een lokale scan uit te voeren (VK band III) voor VK diensten (zenders in het VK bevinden zich binnen het interval 11B t/m 12D).

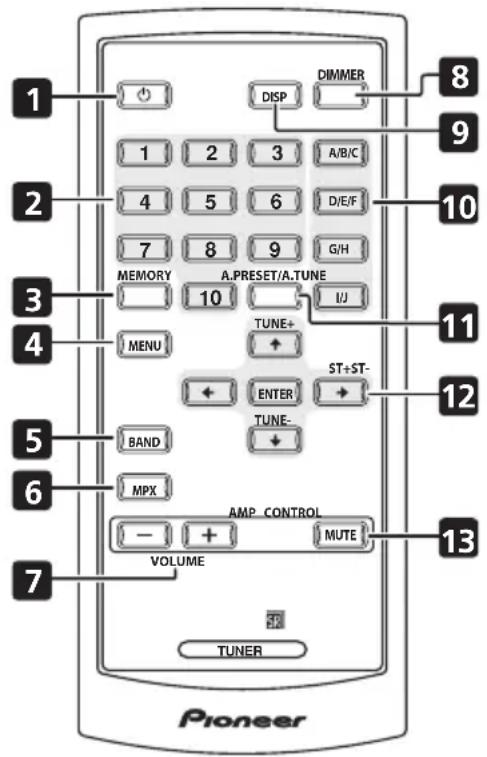

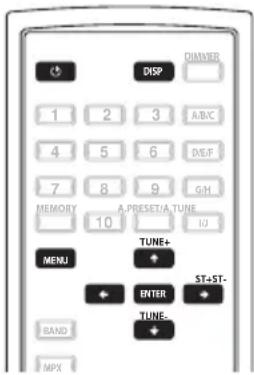

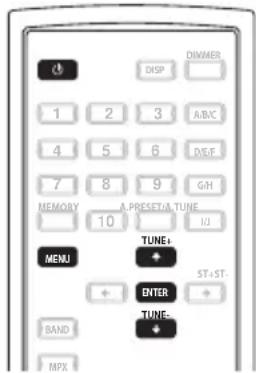

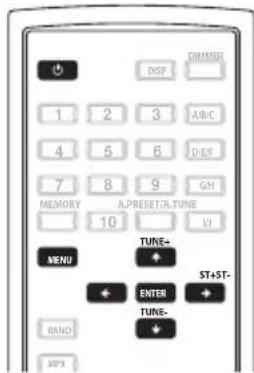

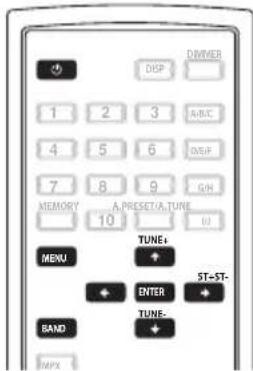

Afstandsbediening

10

Schakelt het apparaat:tussen de ruststand en aan.

2 Zender-oproeptoetsen ( 1 t/m 10)

Gebruik deze toetsen om voorkeurzenders in te stellen en reeds ingestelde voorkeurzenders te selecteren.

3 MEMORY

Dient voor het instellen van voorkeurzenders. Deze toets dient ook voor het handmatig instellen van zendernamen voor FM- en AM-uitzendingen, evenals voor het zoeken op programmatype.

4 MENU

Voor het openen/sluiten van de menumodus.

5 BAND

Er kan ruis worden weergegeven als er een AM, FM of DAB uitzending wordt ontvangen terwij er in de buurt een TV aan staat.
De tuner dient zo ver möglichk uit de buurt te worden gebruikt van een tevisie.
2 Het geheugen worden bij een normale temperatuur ongeveer een maand vastgehonden.

Toetsen en displays

6 MPX

Dient voor het schakelen tussen stereo- en mono-ontvangstijdens FM-uitzendingen. Als het signal waak is zou het overschaken op mono de geluidskwaliteit hunnen verbeteren (pagina 15).

7 VOLUME

Gebruik het om het volume van uw Pioneer-versterker aan te passen.

8 DIMMER

Dimt of maakt de display helderder (of schakelt de backlight uit).

9 D I S P

Gebruik deze toets om de weergavemodus te selecteren (pageina 18,24).

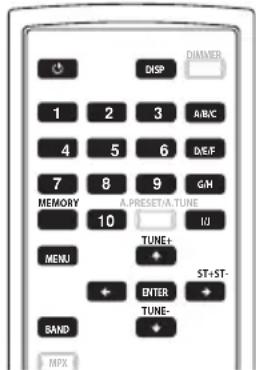

10 Voorkeurzender-intervaltoetsen (A/B/C, D/E/F, G/H, I/J)

Druk op deze knoppen om op een voortingesteld station af te stemmen.

11 A.PRESET/A.TUNE

Door op deze toets te drukken in de FM- of AM-modus, worden zenders met ontvangst automatisch op volgorde opgeslagen in het voorkeurgeheugen, beginnend bij voorkeurzender A1.

Houd de toets twee seconden of langer ingedrukt in de DAB-modus om een volledige scanhandeling uit te voeren (volledige band en L-band).

Druk kort op de toets in de DAB-modus om een lokale scan uit te voeren (VK band III) voor VK diensten (zenders in het VK bevinden zich binnen het interval 11B t/m 12D).

12 Afstemtoetsen

ENTER

Hiermee selecteert u een optie of voert u een opdrachtuit.

TUNE + / -

Voor het aanpassen van de ontvangstfrequentie.

ST + / -

Hiermee kiest u een Voorkeurradiozender.

13 MUTE

Activeert de mute-functie van uw Pioneer-versterker.

Gebruik van de afstandsbediening

Neem de volgende punten in acht bij gebruik van de afstandsbediening:

• Zorg dat er geen obstakels zijn:tussen de afstandsbediening en de afstandsbedieningssensor die zich op het apparatusat bevindt.
• De afstandsbediening heeft een bereik van ongeveer 7m bij een hoek van ongeveer 30^ vanaf de afstandsbedieningssensor.
• Het is möglich dat de afstandsbediening Niet goed werkt als er zonlicht of het Licht van een tl-lamp op de afstandsbedieningssensor van het apparatusaat valt.
• Afstandsbedieningen van andere apparatuur können storingen veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
• Vervang de batterijen wonneer het bereik van de afstandsbediening aanzienlijk is afgenomen.

Hoofdstuk 4:

Luisteren maar FM/AM

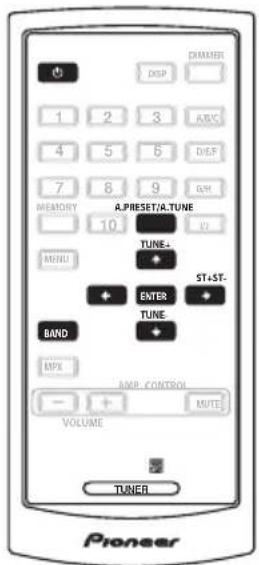

Automatisch het voorkeurgeheugen instellen

1 Verzeker u ervan dat de apparatuur in deruststand staat en druk verwolgens op de -toets om deutsche in te schakelen.
2 Dru BAND-tpetsderwijl u op de display kijk t om de gewenste band te selectoren (AM of FM).
3 D r u kA.PRESPT/AdTUNE-toets.
4 D r u lENTaR-tetsd e

Het apparaat begint automatisch met het zoekenaar zenders.

• De eerste zender die wordt gezonden worden opgeslagen in het voorkeurgeheugen op kanaal A1.

Opeenvolgende zenders worden automatisch op volgorde opgeslagen op voorkeurzenders A1 t/m A10, B1 t/m B10, C1 t/m C10, D1 t/m D10, E1 t/m E10, F1 t/m F10, G1 t/m G10, H1 t/m H10, I1 t/m I10 en J1 t/m J10, wat neerkomt op maximaal 100 zenders.

Er wirdt automatisch op kanaal A1 afgestemd nadat het automatische instellen van het voorkeurgeheugen is afgerond.
- Als een zender Niet automatisch kan worden vastgelegd door een slechte ontvangst,kest u met behulp van "Handmatig afstemmen" de zender alsnog opzoeken en hem cervolgens via de "Voorkeurzenders" handeling opslaan.
- Om deze handeling te annuleren drukt u op de toets.
- Deze functie kan nicht worden uitgevoerd met behulp van de AUTO TUNE-toets op het voorpaneel van het apparaat.
Voer deze handelinguit met behulp van de afstandsbediening.

STANDAARDWAARDE

Automatisch opgeslagen voorkeeurzenders
A1 t/m A10	87,5 MHz/88,0 MHz/90,0 MHz/92,0 MHz/94,0 MHz/96,0 MHz/98,0 MHz/100,0 MHz/102,0 MHz/104,0 MHz
B1 t/m B10	106,0 MHz/108,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0MHz
C1 t/m C10	98,0 MHz
D1 t/m D10	98,0 MHz
E1 t/m E10	98,0 MHz
F1 t/m F10	531 kHz/531 kHz/603 kHz/801 kHz/999 kHz/1197 kHz/1395 kHz/1602 kHz/1602 kHz/999 kHz
G1 t/m G10	999 kHz
H1 t/m H10	999 kHz
I1 t/m I10	999 kHz
J1 t/m J10	999 kHz

Zoekmodus

Automatische afstemming

1 Druk op de POWER- of -toets om het apparaat in te schakelen.
2 Druk op de BAND-toets terwijl u op de display kijkt om de gewenste band te selectoren (AM of FM).
3 Druk op de MENU-toets om het menu te selecteren.
4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
5 Druk op de TUNING/PRESET-knop of ENTER-toets om de automatische afstemmodus in te schakelen.
6 Draai de TUNING/PRESET-knop of druk op de TUNE + of TUNE - toets.

Het automatische zoeken begint en stoptervolgens als er een zender worden gezonden.

• Als er een stereo-zender worden ontvangen in de MPX-stereomodus, verwijl het automatisch afstemmen op de FM-band is ingeschakeld,licht op het Voorpaneel de STEREO-indicator op. Als er is afgestemd op een open freiagentie (er geen zender worden ontvangen), worden het geluiduitgeschakeld en worden de TUNED- en STEREO-indicators gedimd.

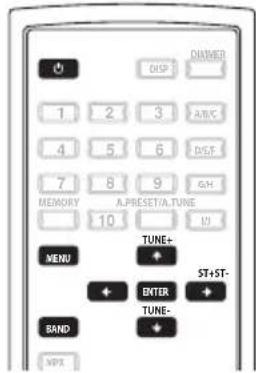

Handmatig afstemmen

1 Dru IPOwERpof -toets om het apparaat in te schakelen.

2 D r u lBAND-tpetsdewijl u op de display kijkt om de gewenste band te selectoren (AM of FM).

3 D r u RMENU-tpetscbmehet menu te selectoren.

4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + of ST - knop te drukken.1

5 Dru TUNING/PRESEK-knop of ENTER-toets om de handmatige afstemmodus in te schakelen.

6 Selecteer de zender door de TUNING/ PRESET-knop te draaien of op deTUNE + of TUNE - toets te drukken.

De frequently verandert voortdurend als de TUNE + of TUNE - toets op de afstandsbediening worden vastgehonden.

• Als de MPX-monomodus worden geseleerd, worden FM-stereouitzendingen in mono ontvangen enlicht de STEREO-indicator Licht blauw op.

Opmerking

1 Houd de TUNE + of TUNE -toets gedurende minimaal 0,5 seconden ingedrukt om snel af te stemmen.

LuisterenaarFM/AM

Het FM-stereogeluid verbeteren

Als de TUNED- of STEREO-indicator nicht oplicht bij het afstemmen op een FM-zender door een zwak signal, kunt u op de MPX-toets drukken om de tuner te schakenaar de mono-ontvangstmodus. Dit zou de geluidskwaliteit要去en verbeteren en u de kans geen om alsnog te genieten van de uitzending.

Voorkeurzenders oproepen

Zie "Voorkeurzenders" (pagina 16) voor informatie over het vastleggen van voorkeurzenders.

1 Sluit deinte en controller of de ontvangst maybeijk is.
2 Dru IPOwERpof -toets om het apparaat in te schakelen.
3 D r u I M E N U- t e t s b m e h e t m u nu te selectoren.
4 Selecteer de Zoekmodus door aan de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Preset" te selecteren.

6 Druk op de TUNING/PRESET-knop of ENTER-toets om de voorkeurmodus in te schakelen.
7 Kijk waar het scherm en selecteer de gewenste voorkeurzender door aan de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
7-1 Druk op een van de voorkeurzender-intervaltoetsen (A t/m J) om het gewenste geheugeninterval (A t/m J) te selecteren.
7-2 Druk op een van de zenderoproeptoetsen (1 t/m 10) om de gewenste voorkeurzender (1 t/m 10) te selecteren.

• Stappen 1 t/m 5 können worden overgeslagen indien de ST + / - , voorkeurzender-interval (A t/m J) en zenderoproeptoetsen (1 t/m 10) worden gezruikt.

De voorkeurmodus worden ingeschakeld als een van deze toetsen worden ingedrukt, onafhankelijk van de huidige menuinstelling.

Opmerking

1De STEREO-indicator Licht op in hetlicht blauw als de MPX-toets worden ingedrukt.

Voorkeurzenders

1 Gebruik "Automatisch afstemmen" of "Handmatig afstemmen" om af te stemmen op de zender die opgeslagen dient te worden in het voorkeurgeheugen.
2 Druk op de MENU-toets om het menu te selecteren.
3 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Memory" te selecteren.
4 Druk op de TUNING/PRESET-knop of ENTER-toets om het Voorkeurgeheugen in te stellen en het voorkeurzender-nummer te lately knipperen.

• Stappen 1 t/m 4 können worden overgeslagen indien de MEMORY-toets worden gebrukt.

Als deze toets worden ingedrukt, worden deruststand van het geheugen ingeschakeld, onafhankelijk van de huidige menuinstelling.

5 Druk op een van de voorkeurzender-intervalknoppen (A t/m J) verwijl het voorkeurzendernummer knippert om het gewenste geheugeninterval (A t/m J) te selecteren.

6 Draai de TUNING/PRESET-knop, druk op de ST +/- toets of druk op de zenderoproep (1 t/m 10) toetsen om de gewenste voorkeurzender te selecteren (1 t/m 10).¹

7 Dru TUNING/PRESEK-knop of de MEMORY-toets om de zender op te slaan in het voorkeurgeheugen verwijl het voorkeurzendenummer knippert.

Herhaal stappen 2 t/m 6 om aanvullende zenders op te slaan.
- Er{kunnen in totaal 100 voorkeurzenders worden opgeslagen - 10 zenders (kanaal 1 t/m 10) in ieder interval van A t/m J.2

Opmerking

1 Als de huidige voorkeurzender A1 is, wordt door op de ST -toets te drukken of de TUNING/PRESET-knop waar links te draaien zender J10 geselecteerd.
2 De MPX-instelling worden met de zender opgeslagen in het geheugen.

Een introductie van RDS

Radio Data System (RDS) is een systematique en route de meeste FM-radiozenders worden gebrukt om luisteraars van informatatie te voorzien, zoals de naam van de zender of het soort programma dat worden uit gezonden.

RDS biodt o.a. de möglichkheid om te Zoeken op soort programma. U kurz bijvoorbeeld een zender zoeken die een programma uitzendt van het type JAZZ.

U=kunt maar de volgende soorten programma's zoeken:1

NEWS-Nieuws

AFFAIRS - Actualiteiten

INFO - Algemene informatatie

SPORT - Sport

EDUCATE - Educatief

DRAMA-Hoorspelen e.d.

CULTURE - Nationale of regionale cultuur, theater e.d.

SCIENCE - Wetenschap en technologie

VARIED-Over het algemeen gesproken woord,zoals quizzes of interviews

POP M - Popmuziek

ROCK M - Rockmuziek

EASY M - Easy listening, rustige populaire muziek

LIGHT M - 'Licht' klassieke muziek

CLASSICS - 'Serieuze' klassieke muziek

Beursberichten, zakelijknieuws, handel e.d.

CHILDREN

Kinderprogramma's

SOCIAL -Programma's

over sociale

aangelegenheden

RELIGION - Religieuze

programma's

PHONE IN -Programma's waarin mensen Telefonisch hunmeningkunnengeven

TRAVEL -Programma's over reizen (aar geen verkeersinformatie)

LEISURE - Vrijeijd en hobby

JAZZ-Jazz

COUNTRY -

Countrymuziek

NATION M - Populaire muziek in andere talen dan Engels

OLDIES - Populaire muziek
uit de jaren '50 en '60

FOLK M - Volksmuziek

DOCUMENT -

Documentaires

Naar RDS-programma's zoeken

Eén van de meest nuttige functies van RDS is de möglichkeid om te zoekenaar een specifiek type radioprogramma. U kunt zoekenaar alle bovenstaande programmatypes.

1 Druk op de BAND-toets om de FM-band te selecteren.2

2 Druk op de MENU-toets om het menu te selecteren.

3 Selecteer "RDS" Search door de TUNING/ PRESET-knop te draaien of te drukken op de ST + of ST - toets en drukervolgens op de TUNING/PRESET-knop of de ENTER-toets.

4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + ofST - toets te drukken (RDS search, PTY search of TP search).

5 Druk op de TUNING/PRESET-knop of ENTER-toets om te zoekenaar het RDS-programma dat u wilt beluisteren.

Het systemd zoekt de voorkeurzenders af maar het gezochtte type. Als er een worden gezonden stoot het zoeken en worden de zender gedurende vrij seconden weergegeven.

6 Als u de betreffende zender wilt beluisteren, dient u binnen die vijf seconden op de TUNING/PRESET-knop of ENTER-toets te drukken.

Als u Niet op de TUNING/PRESET-knop of ENTER-toets drukt worden het zoeken voortgezet.

Als het programmatype Niet worden gezonden, schakelt het apparaat automatisch over op de frequentezoekmodus.3

Opmerking

1 Daarnaast kan ALARM worden weergegeven. ALARM worden gebruikt voor aankondigingen van nooduitzendingen. U kunt nicht zoeken maar dit type aankondiging, maar de tuner schakelt automatisch over op dit RDS-siignaal in het geval dat zo een uitzending worden gezonden.
2 RDS is alleen mogelijk op de FM-band.
3 PTY zoekt alleen vooraf ingestelde stations. Als er vooraf geen stations werden ingesteld, of als de PTY Niet kan worden gezonden in de Zoekactie in de vooraf ingestelde stations, wordt NO PTY DATA weergegeven.

Luisterenaar FM/AM

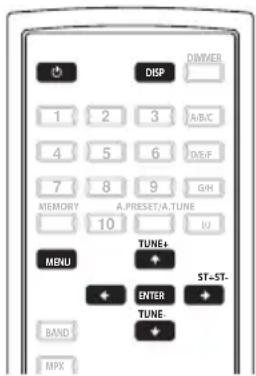

RDS-informatie weergeven

Met de DISPLAY-toets=kunt u de verschillende soorten RDS-informatie weergeven.1

- Druk op de DISPLAY-toets indien u de RDS-informatie wilt zien.

Elke keer dat u op.Deze toets drukt schakelt de weergave als volgt:

• Radio Text (RT) - Berichten die door der radiozender worden uit gezonden. Een praatprogramma kan bijvoorbeeld een telefoonnummer dat u kunt bellen verzenden als RT.
• Program Service Name (PS) - De naam van de radiozender.
• Program Type (PTY) - Het type p dat de zender op dat moment uitzendt.
• Clock Time (CT)

Voorkeurzenders voorzien van een naam

U Aunt uw voorkeurzenders voorzien van een naam om ze makkelijk te herkennen.

1 Selecteer de Voorkeurzender die u van een nam wilt voorzien.

Zie Voorkeurzenders oproepen (pagina 15) voor instructies.

2 Druk op de MENU-toets om het menu te selecteren.

3 Selecteer Station Name door de TUNING/ PRESET-knop te draaien of te drukken op de ST + of ST - toets en drukervolgens op de TUNING/PRESET-knop of de ENTER-toets.

Kies een naam van maximaal acht tekens op basis van de volgende beschikbare karakters.

ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789

$$ !^{\prime \prime}# \$ \% \& '(0)^{*}+,-./[\backslash ]^{\wedge}_{-};;< = >? [ \text{spatie}] $$

• Gebruk de TUNING/PRESET-knop of ST + / - toetsen om karakters te selecteren.
• Gebruike TUNING/PRESERT-knop of ENTER-toetsen om een karakter vast te leggen. Als er geen karakter worden geselecteerd verschijnt er een spatie.
• De naam worden opgeslagen als de TUNING/PRESET-knop of ENTER-toets worden ingedrukt na het vierde karakter te selecteren.

5 Draai de TUNING/PRESET-knop, druk de voorkeurzender-intervaltoetsen (A t/m J) of druk op de zenderoproeptoets (1 t/m 10).

De display geeft Station Name wee en nervolgens een knipperende cursor op de eerste karakterpositie.

Tip

Herhaal stappen 4 en 5 om een zendernaam te wissen en voer waar bij enkel spaties in.

Opmerking

1 - Als er ruis in het signaal hoorbaar is tijdens het weergeven van RT, hunnen letters verkeerd worden weergegeven.
- NO ** DATA verschijnt als de gezochtte data zich wordt gezonden.

Hoofdstuk 5:

Luisteren maar DAB-uitzendingen

• Een DAB-system kan glashelder geluid weergeven en een stabiele ontvangst garanderen, zelfs in bewegende objecten, doordat DAB digitaal worden uit gezonden. DAB is een neue generatie radiotechnologie die aanvullend data- en multi-mediädiensten kan verschaffen.
• DAB verzendt meerdere Diensten bennen een eenheid diebekend staat als Dienstonderdeel.
• leder onderdeel bevat uniquek programma's: nieuws, muziek, sport en nog veel meer.

• ledere eenheid en Dienstonderdeel is voorzien van zijn eigen label, waardoor gebruikers de huidige zender en Dienstonderdelen konnen herkennen aan hun naam.

• Het hoofd Dienstonderdeel wordenuit gezonden als primair, verwijl de overige worden verzonden als secundair.

• Een complete karakterinformatie worden ondersteund op basis van dynamische labels, waaronder informatie zoals track-titel, artiest, comptonist, enz.

LuisterenaarDAB-uitzendingen

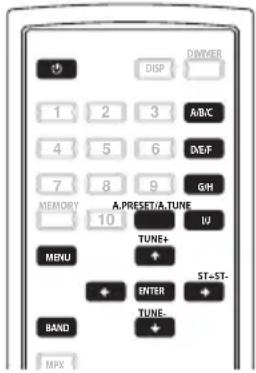

Afstemmen op DAB (Digital Audio Broadcasting) uitzendingen

1 Druk op de POWER- of -toets om het apparaat in te schakelen.
2 Druk op de BAND-toets verwijl u op de display kijk t om de gewenste band te selectoren (DAB).
3 Druk verwijl u�de display kijktope de AUTO TUNE- of A.PRESET/A.TUNE-toets om te beginnen met het automatische scannen.

DAB voor de eerste maal gebruiken

Als u het apparaat voor het eerst inschakelt en DAB selecteert, scant de automatische afstemfunctie de Band III en L-band frequencies. Na het scannen worden het als eerste gescande onderdeel geselecteerd.

• Druk op de toets en LAST hem waar los binnen twee seconden om een lokale scan uit te voeren (VK band III). (zenders in het VK bevinden zich in het interval 11B t/m 12D) (pagina 31).
• Druk langer dan twee seconden op de toets om een volledige scan uit te voeren (volledige band III en L-band: 5A t/m LW) (pagina 31).

Zodra het automatische scannen is afgerond worden het aantal gezonden zenders getoond, waarna de eerste zender worden weergegeven.

Als "Station not available" wordt weergegeven, dient u de aansluiting van de antennte controleren (pagea 7).

4 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om de zender te selecteren.

Als de zender die u heeft geselecteerd stereo is,licht de STEREO-indicator op.

Secundaire Diensten

Bij ontvangst van een secundaire Dienstlicht de SECONDARY-indicator Licht blauw op.

Als de TUNING/PRESET-knop of ENTER-toets wordt ingedrukt worden het secundaire Dienstonderdeel ontvangen enlicht de SECONDARY-indicator rood op.

Druk op de TUNING/PRESENT-knop of ENTER-toets om terug te keren maar de primaire Dienst.

5 Dru TUNING/PRESEE-knop of de ENTER-toets om te luisteren maar de geselecteerde zender.

Nadat "Now tuning..." wordt weergegeven, verschijnt de zender waarop is afgestemd.1

Voorkeurzenders

1 Volg stappen 1 t/m 4 uit " Afstemmen op DAB (Digital Audio Broadcasting) uitzendingen" (pagina 20) om af te stemmen op de zender die dient te worden opgeslagen.

2 Volg stap 2 t/m 7 uit " Voorkeurzenders" op (pagea 16).

• Er kuren maximaal 100 "S-component" worden opgeslagen (enkel DAB).

Opmerking

1 Normale servicecomponenten worden weergegeven:tussen enkele punthaken < > ; secundaire servicecomponenten worden weergegeven:tussen dubbele punthaken < < > > >

LuisterenaarDAB-uitzendingen

Zoekmodus

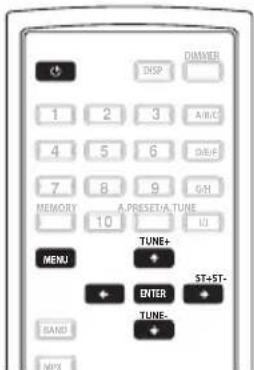

Gesorteerde lijst

• U kuntijd er willekeurige audio-onderdeel selectoren uit de lijst met gesorteerde onderdelen.
• De gesorteerde elementen worden vastgelegd in de sorteermodus (pagina 23).

1 Dru IPOwERpof Ctoets om het apparaat in te schakelen.

2 D r u I M E N U-tpetscbmehet menu te selectoren.

3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.

4 Dru KUNING/PRESEeknop of ENTER-toets om de zoekmodus in te stellen.

5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Search Mode/ Sorted List" te selecteren.

6 Draai de TUNING/PRESET-knop of ENTER-toets om het eerste kanaal waar te Geven van de sorteerlijst.

• U kunt ieder willekeurig element selecterenuit de sorteerlijst.

Voorkeurzenders

1 Druk op de POWER-of -toets om het apparaat in te schakelen.
2 Druk op de MENU-toets om het menu te selecteren.
3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
4 Druk op de TUNING/PRESET-knop of ENTER-toets om de Zoekmodus in te stellen.
5 D r aTUNING/RResET-knop of druk op de ST +of ST -toets om "Search Mode/ Preset" te selecteren.
6 D r aTUNING/RRESET-knop of ENTER-toets om het eerste voorkeurkanaal wee ter given.

• U kunt ieder willekeurig voorkeurelement selecteren.

LuisterenaarDAB-uitzendingen

Afstemhulp

1 Druk op de POWER- of -toets om het apparaat in te schakelen.
2 Druk op de MENU-toets om het menu te selecteren.
3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
4 Druk op de TUNING/PRESET-knop of ENTER-toets om de Zoekmodus in te stellen.
5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Search Mode/Tuning aid" te selecteren.
6 Draai de TUNING/PRESET-knop of ENTER-toets om het eerste kanaal waar te gehen bij de afstemhulp.

7 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om de frequentie waar te gehen van de eenheid die u wenst te ontvangen.

8 Dru KUNING/PRSEE-knop of de ENTER-toets om de signalsterkte voor de eenheid waar te gehen in numerieke vorm.1

Probeer de stand van de antennae aan te passen om de ontvangstgevoeligheid te verbeteren tot een waarde van minimaal 70.2

Opmerking

1 Het geluid worden automatisch uitgeschakeld gedurende het gebruik van deze functie.
2 - Een gevoeligheidswaarde van minimaal 90 worden aanbevolen voor een optimale ontvangst.
- Een goede ontvangst is misschien nicht möglichk bij waardes onder de 70.
- De waardes die hierboven worden genoemd zichn möglichn Niet van toepassing, afhankelijk van de lokale omstandigheden.

Sorteermodus (Elementen sorteren)

• De gescande elementen können in de lijst op D_component, alfanumeriek of op programmatype worden gesorteerd.
• Het gewenste element kan verwolgens worden geselecteerd uit de lijst.

D.Components

• Een audio D_component kan worden geseleeteerd uit de lijst met gescande D_componenten die is samengesteld door de "Afstemmen op DAB (Digital Audio Broadcasting) uitzendingen" procedure te gebruiken (pagea 20).
• De "S-component" is gesorteerd op basis van de Dienstonderdeel-frequenties.

1 D r u lPOwERpof -toets om het apparaat in te schakelen.
2 D r u I M E N U- t e t s o m e h e t m u nu te selectoren.
3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
4 Dru kTUNING/PRESEknp of ENTER-toets om de sortsearmodus in te stellen.
5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Sort Mode/ S-component" te selecteren.

6 Druk op de TUNING/PRESET-knop of ENTER-toets om de sorteermodus in te stellen op "Sort Mode/S-component".

• U kunt ieder willekeurig element selecterenuit de sorteerlijst.

Alfanumeriek

De "S-component" is gesorteerd op alfanumerieke volgorde.

1 Druk op de POWER-of -toets om het apparaat in te schakelen.
2 Druk op de MENU-toets om het menu te selecteren.
3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
4 Druk op de TUNING/PRESET-knop of ENTER-toets om de sorteermodus in te stellen.
5 D r aTUNING/RRESET-knop of druk op de ST + of ST - toets om "Sort Mode/Alphanumeric" te selecteren.
6 Druk op de TUNING/PRESET-knop of ENTER-toets om de sortsiermodus in te stellen op "Sort Mode/Alphanumeric".

• U=kunt ieder willekeurig element selecterenuit de sorteerlijk.

LuisterenaarDAB-uitzendingen

PTY

De "S-component" is gesorteerd op basis van het programmatype.

1 Druk op de POWER- of -toets om het apparaat in te schakelen.

2 Druk op de MENU-toets om het menu te selecteren.

3 Open het Zoekmodus-selectieschem door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.

4 Druk op de TUNING/PRESET-knop of ENTER-toets om de sorteermodus in te stellen.

5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Sort Mode/PTY" te selecteren.

6 Druk op de TUNING/PRESET-knop of ENTER-toets om deASForteermodus in te stellen op "Sort Mode/PTY".

• U kunt ieder willekeurig element selecterenuit de sorteerlijk.

Het DAB-informatiedisplay schakelen

1 Volg stappen 1 t/m 4 uit " Afstemmen op DAB (Digital Audio Broadcasting) uitzendingen" (pagina 20) op om af te stemmen op een DAB-zender.

2 Dru IDISPLA- toets am de DAB-onvangstinformatie te schakelen.

• De display schakelt iedere keer dat er op de DISPLAY-toets worden gedrukt zoals hieronder worden aangegeven.1

De tekstdata die worden verzonden in de eenheden.

Ensemble Name :

De naam van de eenheid.

PTY (programmatype) :

De categorie van de uitzending die worden ontvangen.

De bitrate van de uitzending die worden ontvangen.

Time and Date :

De huidigeijd en datum.

Bit Error Rate :

Er worden möglichr ruis weergegeven en de ontvangstkwaliteit kan afnemen bij bitfoutverhouding vaneer dan 20. Als er een freqenie vaneer dan 20 wordt weergegeven dient u de antennineen een andere positie teplaatsen om een freqenie van minder dan 20 te verkrijgen.

LuisterenaarDAB-uitzendingen

DRC (Dynamic Range Control)

• De DRC (Dynamic Range Control) functie stelt u in staat om het dynamische bereik van het geluid dat wordt ontvangen aan te passen in overeenstemming met de inhoud van de uitzending, zodat het geluid makkelijker te horen is, zichs bij een laag volume.
• Het dynamische bereik kan met précisé worden aangepast in drie stappen.

1 Dru lPOwERpof -toets om het apparaat in te schakelen.
2 D r u I M E N U - t e t s b m e h e t m u n t e s e l c t e r e n.
3 Open het DRC- waardemodusselectieschem door de TUNING/PRESET-knop te draaien of op de ST ^+ of ST -toets te drukken.
4 Dru KUNING/PRESEknp of ENTER-toets om de DRC-waardemodus te openen.

5 D r aTUNING/RRESET-knop met de klok mee of druk op de ST + of ST - toets.

• De display verandert als volgt iedere maal dat de TUNING/PRESENT-knop met de klok mee worden gedraid of de ST + of ST - toets worden ingedrukt.

DRC OFF: DRC isuitgeschakeld.

Alle DRC-niveau aus die worden aangegeven binnen uitzendingen worden genexeerd. Dit is de standaardinstelling.

DRC ON: Past het DRC-niveau toe zoals wordt aangegeven in de uitzending.

• Dit is effectief bij het luisteren in omgevingen die bloatstaan aan omringend geluid en bij het luisteren maar stille stukken van uitzendprogramma's.

Het DRC-niveau van de uitzending worden ingesteld door de zender.

De DRC kan worden aangepast om een optimaal niveau te verkrijgen.

Laatste functie-geheugen

• Dit apparaat is voorzien van een staat functie geheugen dat de invoer-enuitvoerinstelleningen terugzet op de stand waarin ze verkeerden voordat de stroom werkuitgeschakeld.

Deze functie maakt het opnieuw uityoeren van ingewikkelde instellingen overbodig als de stroom opnieuw worden ingeschakeld.

• Het apparaat is ook voorzien van een back-up geheugen.

Deze functie verschaft ongeveer twee weken aan opslaggeheugen als de POWER-toets van het apparaat op uit staat en het netsnoer Niet is aangesloten.

Initialisatie van de microprocessor

• Als de display verkeerde gegevens weergeeft of het apparaat Niet juist functioneert dient de microprocessor op de volgende wijze te worden geinitialiseerd.

1 Dru lPOwERptoets van het apparaat om hem uit te schakelen.

2 Dru lPOwERptoetsb van het apparaat om hem in te schakelen terwijl u de MENU-toets ingedrukt houdt.

3 "Memory Clear?" verschijnt op het display. Selecteer "Yes" of "No" met behulp van de TUNING/PRESET-knop van de hoofdeenheid en drukervoigens op de TUNING/PRESET-knop.

4 A |Yes" wordt geselecteerd, wordt het geheugen van de apparatuur gewist en schakelt deze over op de ruststand. Als "No" wordt geselecteerd, schakelt de apparatuur over op de ruststand.1

Opmerking

1- Als stap 4 nicht werkt dient u terug te gaan maar stap 1.
- Als de microprocessor juist is geinitialiseerd, zich alle toetsinstellenen teruggekeerd maar de standardinstellenen (de instellenen die in de fabriek zich toegewezen).

Hoofdstuk 6:

Overige aansluitingen

Let op

• Verzeker uervaan dat het apparaat isuitgeschakeld alvorens een aansluiting te maken of te veranderen.

Een externe antennae aansluten

• Wilt u een externe AM-antenne aansluiten, gebruik dan 5m t/m 6 m met vinyl geisoleerde kabel en installeer die binnen of buiten. Laat de raamantenne aangesloten. Gebruik enkel de bijgeleverde AM-raamantenne.
• Wilt u een externe FM-antenne aansluiten, gebruik dan een antenne met PAL-aansluiting.
• Sluit een DAB-buitentantenne aan in het geval van een DAB-antenne.

Deze tuner bedieren via de afstandsbedieningssensor van de Pioneer-versterker

Veel Pioneer-componenten zijn voorzien van SR CONTROL aansluitingen, die kuren worden gezruikt om apparatuur met elkaar te verbinden zodate die allemaal kuren worden bediend via de afstandsbedieningsensor van slechts een van die componenten. Bij gezruik van een afstandsbediening, worden het bedieningssignaal doorgestuurd door de keten tot het gewenste apparaat.

Als u deze optie gebruikt, moet u zich ervan verzekeren dat u minimaal een paar analoge audio-aansluitingen heeft aangesloten op een ander component als aarding.

1 Sluit de CONTROL IN-aansluiting van deze tuner aan op de CONTROL OUT-aansluiting van uw Pioneer-versterker.

Gebruik voor de verbinding een kabel die is voorzien van een mono mini-stekker aan ieder uiteinde.

2 Dit proces kan worden toegepast om aanvullende Pioneer-apparatuur achtereenvolgens aan te sluiten.

Hoofdstuk 7:

Overige informatatie

Verhelpen van storingen

Veel mensen denken dat er iets mis is met hun apparatuur verwijl ze in feite zich self iets fout hebben gedaan. Doorloop eerst de onderstaande lijst indien u denkt dat het apparaat Niet juist functioneert. Soms kan de storingveroorzaakt worden door een andere component. Controller aan ook de andere componenten en elektrische apparatuur die gebruikt worden. Als u het probleem aan de hand van de gegeven maatregelen Niet kunt verhelpen, dient u contact op te nemen met uw*(-bijzijnde officiele Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te latent repareren.

• Als het systemeertiet goed werkdt door externe oorzaken zoals statische elektriciteit, haalt u de stekker even uit het stopcontact. Het apparaat za daarna vaak weeer normal functioneren.

Problem Oplossing

De spel er kan nicht worden aangezet.

Haal de stekker uit het stopcontact en steek hem weer terug.
- Als u probeert in te schakelen met behulp van de afstandsbediening, dient u er zeker van teijken dat de POWER-toets op het voorpaneel is ingeschakeld.
- Als de stroom automatisch uittvalt, dient u het apparaataar het dichtstbijzijnde officiele Pioneer-servicecentrum of vakhandelaar te brengen voor reparatie.

Er worden geen geluid weergegeven.

Zet de versterker aan.
- Controller of de versterker juist is aangesloten (raadpleeg Aansluitingen op pagina 7).
- Druk op de MUTE-toets van uw Pioneer-versterker om het geluid aan te zetten.

Deafstandsbediening doet het Niet.

• Vervang de batterij (pagina 6).
• Blijf binnen de 7 m, 30^ van de afstandsbedieningssensor op het voorpaneel (pagea 12).
• Verwijder het obstakel of bedien het vanuit een andere positie.
  Zorg dat er geen direct Licht valt op de sensor op het Voorpaneel.

De display is donker of staatuit.

• Druk herhaaldelijk op DIMMER op de afstandsbediening om terug te keren maar de standardinstelling.

AM-uitzendingen bevatten sissende of brommende geluiden.

Zet de TV uit.
- Verander de positie van de raamantenne.
- Sluit een buitenantenne aan (pagina 27).

Overige informatie

Probleem Oplossing
Ruis (gezoem) wordenweergegeven tijdensAM-uitzendingen.(Signalen die worden verzondenvia stroomkabels wordenbeinvloed door de stroombronfrequentie.)	• Plaats de stekker in de omgekeerde richting.• Sluit een buitenantenne aan (pageina 27).
Ernstige ruis inradio-uitzendingen.	• Sluit de AM-antenne aan en pas de richting en positie aan voor een optimale ontvangst. U kurz ook een externe binnen of buiten AM-antenne aansluten (pageina 27).• Rol de FM-draadantenne—helemaal UIT, richt hem voor een zo goed möglichke ontvangst en monteer hem op een muur. U kurz ook een FM-buitenantenne aansluten (pageina 27).• Zet andere apparaten die storing können veroorzaken UIT of zet ze verdierweg.
Automatisch afstemmen mistbepaalde stations.	• Het radiosignaal is zwak. Met automatisch afstemmen vindt u alleenstations met een goed signaal. Wilt u betere ontvangst, sluit dan eenbuitenantenne aan (pageina 27).
De display geeft "Station notavailable" wee.	• Controller of de DAB-antenne is aangesloten (pageina 7).
Ik heb geen toegang totsecundaire Diensten.	• Op het moment dat deze handleiding ward samengesteld waren erweinig secundaire Diensten beschikbaar, wat za veranderen zodiaeer DAB-zenders beginnen te opereren.• Als een secundaire Dienstzender beschikbaar is,licht de SECONDARY-indicator Licht blauw op.
Een "ratelend" geluid ishoorbaar op sommige zenders.(Net als het geval is bij andere digitale media, is DAB in staatom een goede audiokwaliteit teverschaffen bij een zwak signaal.Desondanks kan er soms een"ratelend" geluid wordenweergegeven als het signaal tezwak is.)	• Probeer uw antenna te verplaatsen om een maximale signalsterkte teverkrijgen.

Overige informatie

Technische gegevens

FM-tunergedeelte

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87,5 MHz t/m 108 MHz

Effectieve gevoeligheid

NORMAL . Mono: 11,3 dBf, IHF

(1,0 V / 75

50 dB dempende gevoeligheid

NORMAL. Mono: 21,3 dBf, IHF

(3,2 V / 75

Signaal-tot-ruis verhounding

Mono: 76 dB (bj85 dBf)

Stereo: 75 dB (bij 85 dBf)

Vervorming .Stereo: 0.3% (1 kHz)

Wisselende kanaalselectiviteit

75dB（±400kHz)

Stereo-separatie .45 dB (1 kHz)

Frequenieresponse

± 1 dB (30 Hz t/m 15 kHz)

Beeldresponseverholding 90 dB

Antenne-invoer .75 Ω ongebalanceerd

AM-tunergedeelte

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 531 kHz t/m 1602 kHz

Gevoeligheid (IHF, raamantenne) . . . . 350 V/m

Selectiviteit 33 dB (±9 kHz)

Signaal-tot-ruisverhouding. 55 dB

Beeldresponseverholding 35 dB

Gevoeligheid . 100 dBm

Signaal-tot-ruisverhouding. 105 dB

THD + N 0.006% (1 kHz)

Kanaalseparatie 100 dB (1 kHz)

Selectiviteit . . . .40 dB (bij naastliggend kanaal)

Frequenieresponse

± 0.5 dB (5 Hz t/m 20 kHz)

Digitaleuitvoer. .Optisch,coaxiaal

Antenne-aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 Ω/ohm, F female

Analoog uittvoersignaal. 1,85 Vrms

Audiogedeelte

Uitvoer (Vermogen/Impedantie)

FM (100 % MOD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . kΩ

AM (30 % MOD). 224 mV/1 kΩ

Overig

Spanningsvereisten

AC 220 V t/m 240 V, 50 Hz/60 Hz

Stroomverbruik 12 W

Stroomverbruik in standby 0,5 W

Afmetingen

420 mm (B) x 78 mm (H) x 350 mm (D)

Gewicht (zonder verpakking) 4,3 kg

Toebehoren

Afstandsbediening. 1

Lithiumbatterij (CR2025) 1

Netsnoer. 1

RCA/phono stereo-audiokabel 1

SR-bedieningssignaalkabel 1

AM-raamantenne. 1

FM-antenne 1

DAB-binnenantenne 1

Garantiebewijs 1

Handleiding

Opmerking

• Specificaties en ontwerp können zonder voorafgaande aankondigging gewijzigd worden in verband met möglichke verbeteringen.

Het apparatus reinigen

• Gebruik een poetsdoek of een droge doeok om stof en vuil te verwijderen.

• Wanner het oppervlak vuil is, dient u met een schone doek, die is gedrenkt in een neutrale reiniger, die vijf tot zesmaal verdund is in water, en daarna isuitgewrongen, het apparaat af te nemen en het verwolgens opnieuw af te nemen met een droge doek. Gebruik geen meubelwas of -reinigers.

• Nooit thinner, benzine of insecticidesprays of andere chemicalien op of in de buurt van dit apparaat gebruiken, odomat hierdoor het oppervlak worden aangetast.

Overige informatie

DAB-frequentietabel

Band III (174 MHz t/m 240 MHz)

Frequentie	Vermogen	Frequentie	Vermogen
174,928 MHz	5A	211,648 MHz	10B
176,640 MHz	5B	213,360 MHz	10C
178,352 MHz	5C	215,072 MHz	10D
180,064 MHz	5D	216,928 MHz	11A
181,936 MHz	6A	218,640 MHz	11B
183,648 MHz	6B	220,352 MHz	11C
185,360 MHz	6C	222,064 MHz	11D
187,072 MHz	6D	223,936 MHz	12A
188,928 MHz	7A	225,648 MHz	12B
190,640 MHz	7B	227,360 MHz	12C
192,352 MHz	7C	229,072 MHz	12D
194,064 MHz	7D	230,784 MHz	13A
195,936 MHz	8A	232,496 MHz	13B
197,648 MHz	8B	234,208 MHz	13C
199,360 MHz	8C	235,776 MHz	13D
201,072 MHz	8D	237,488 MHz	13E
202,928 MHz	9A	239,200 MHz	13F
204,640 MHz	9B
206,352 MHz	9C
208,064 MHz	9D
209,936 MHz	10A

L-Band (1452 MHz t/m 1490 MHz)

Frequentie	Vermogen	Frequentie	Vermogen
1452,960 MHz	LA	1473,504 MHz	LM
1454,672 MHz	LB	1475,216 MHz	LN
1456,384 MHz	LC	1476,928 MHz	LO
1458,096 MHz	LD	1478,640 MHz	LP
1459,808 MHz	LE	1480,352 MHz	LQ
1461,520 MHz	LF	1482,064 MHz	LR
1463,232 MHz	LG	1483,776 MHz	LS
1464,944 MHz	LH	1485,488 MHz	LT
1466,656 MHz	LI	1487,200 MHz	LU
1468,368 MHz	LJ	1488,912 MHz	LV
1470,080 MHz	LK	1490,624 MHz	LW
1471,792 MHz	LL

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehonden.

IMPORTANT
