BEDIENUNGSANLEITUNG FF6J PIONEER

420 mm (W) × 78 mm (H) × 350 mm (D)

1452,960 (LA) MHz à 1490,624 (LW) MHz

(L-BAND)

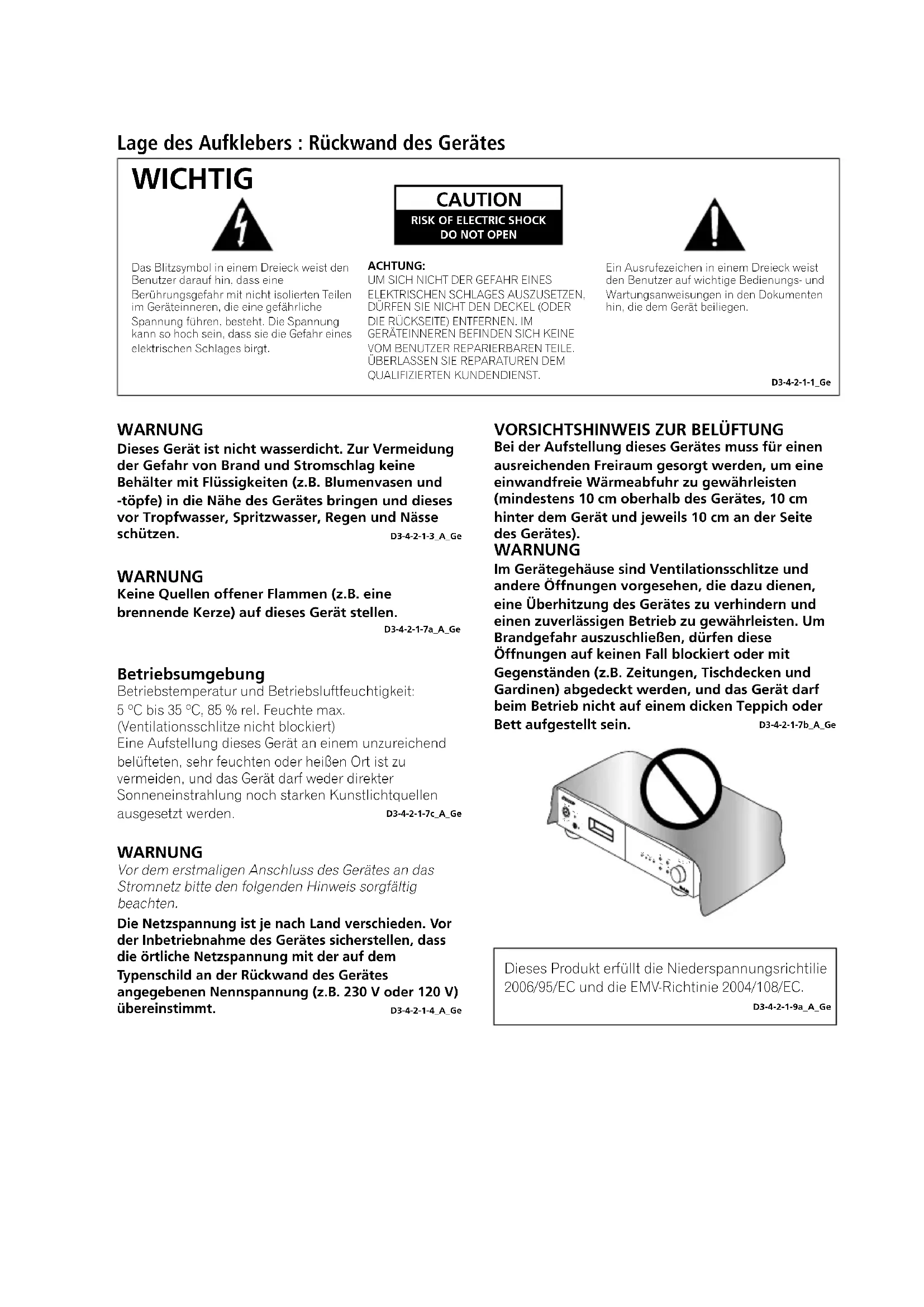

Das Blitzsymbol in einem Dreieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICT DER GEFAIR EINES
ELEKTRISCHEN SCHLAGES AUSZUSETZEN,
DURFEN SIE NICT DEN DECKEL (ODER DIE RUCKSEITE) ENTFERNEN. IM
GERATEINNEREN BEFINDEN SICH KEINE
VOM BENUTZER REPARIERBAREN TEILE,
ÜBERLASSEN SIE REPARATUSEN DEM
QUALIFIZIEREN KUNDENDIENST.

Ein Ausrulezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

D3-4-2-1-1_Ge

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -topfe) in die Nähe des Gerätes bringen und thesev vor Tropfwasser, Spritzwasser, Regen und Nässe schützen. D3-4-2-1-3 A.G

WARNING

Keine Quellen offener Flammen (z.B. ein brennende Kerze) auf这点 Gerät stelt

D3-4-2-1-7a A Ge

Betriebsumgebung

Betriebstemperatur und Betriebsluftfeuchtigkeit: 5^ bis 35^ 85% rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung these Gerat an einem unzureichende belufteten, sehr feuchten oder bereits Ort ist zu vermeiden, und das Geratarf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten.

Die Netzspannung ist je nach Land verschiedene. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4_A_Ge

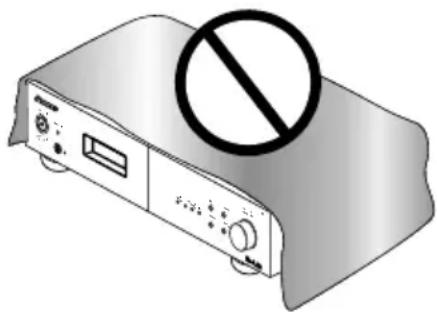

VORSICHTSHINWEIS ZUR BELUFTUNG

Bei der Aufstellung these Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 10 cm oberhalb des Gerätes, 10 cm hinter dem Gerät und jeweils 10 cm an der Seite des Gerätes).

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverländigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben,)dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein. D3-4-2-1-7b_A0

Dieses Produkt erfüllt die Niederspannungsrichtilie 2006/95/EC und die EMV-Richtinie 2004/108/EC.

D3-4-2-1-9a_A_Ge

ACHTUNG

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituationsofar abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

Falls der Netzstecker des Netzkabels dieser Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passst, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschrittene ursprüngliche Netzstecker in eine Netzsteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt dafür zu sorgen, dass der abgeschrittene Netzstecker(sofort vorschrifsmäßig entsorgt wird.

Vor einem längeren Nichtgebrauch des Gerätes, beispiselsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen.

D3-4-2-2-1a_A_Ge

VORSICHT MIT DEM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Handen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.a. auf das Netzkabel: sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prufen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an ihre{nachste autorisierte PIONEER-Kundendienstelle oder ihren Handler, um es zu ersetzen.

Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderen Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist. K041_Ge

Mischen Sie thises Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrennete Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung. Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neue Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgehrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf diee Weise stelln Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Ruckgewinnung und Wiederverwertung unterzogen wird, und so mogliche negative Einflusse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Herzlichen Dank für den Kauf diesen Pioneer Produktes.

Bitte lessen Sie diese Bedienungsanleitung sorgfältig, damit Sie wissen, wie Sie Ihr Gerät ordnungsgemäß bedieren. Bewahren Sie die Bedienungsanleitung anschließend an einem sicheren Ort auf, um ggf. später darauf auf zurückgreifen zu konnen.

Inhalt

01 Vor der Inbetriebnahme

Hauptmerkmale 5

Mitgeliefertes Zubehor 5

Batterie einlagen 6

Einrichten des Empfängers. 6

02 Anschlüsse

Vornahme der Kabelanschlüsse 7

Antennenanschlussverbinden 7

Anschluss von analogen Audioquellen. 9

Anschluss von digitalen Audioquellen 9

Anschluss eines RDI. 9

Anschlusse vornehmen 9

03 Bedienelemente und Anzeigen

Frontplatte 10

Fernbedienung 11

04 UKW/MW Horen

AutomatischerVoreinstellungsspeicher....13

Suchmodus 14

Voreingestellte Sender 16

Eine Einführung in RDS. 17

RDS-Suche/PTY-Suche/TP-Suche 17

Sendervoreinstellungen bennen 18

05 DAB Sendungen horen

Sendungen einstellen 20

Voreingestellte Sender 20

Suchmodus 21

Sortiermodus (Komponenten Sortieren) 23

Die DAB Informationsanzeige wechseln. 24

DRC (Dynamic Range Control) 25

Letzte-Funktion-Speicher 26

Initialisierung des Mikroprozessors. 26

06 Andere Anschlüsse

Anschluss externer Antennen 27

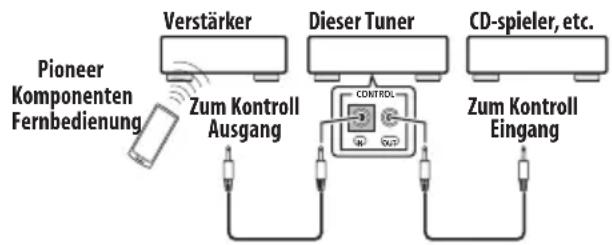

Betriebendes Tuners mit dem

Fernbedienungssensor ihres Pioneer

Verstärkers 27

07 Zusätzliche Informationen

Problembehebung 28

Technische Daten 30

Kapitel 1: Vor der Inbetriebnahme

Hauptmerkmale

Erstklassige Audiobauteile

• Schottkybarriere
  Vergoldete Anschlussbuchsen

200 Sendestationen, voreingestellte

Sendergruppen

(DAB 100, UKW/MW 100)

Hochleistungs A/D Wandler

(192 kHz/24 bit)

RDS (Radio Data System) mit Radiotext

MPX Modus

Mitgeliefertes Zubehör

Bitte überprüfen Sie, ob sich die aufgelisteten Article beim Offnen der Verpackung darin befinden.

Fernbedienung
Lithium Batterie (CR2025)
-Netzkabel
- Cinch-Stereo-Audiokabel
- SR Kontrollkabel
- MW-Rahmenantenne
UKW-Antenne
DAB-Innenantenne
- Garantiekarte
Bedienungsanleitung

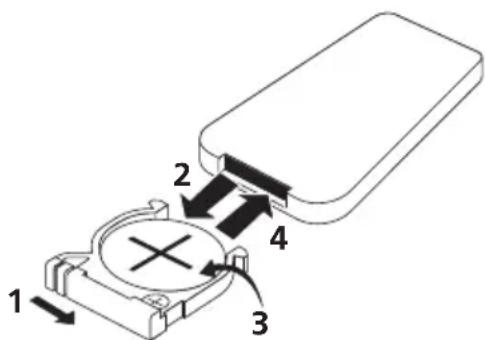

Batterie einlagen

Legen Sie die Lithiumbatterie (CR2025) in die Fernbedienung gemäß der Abbildung ein. Die mit thisem Gerät mitgelieferte Batterie wird in das Batteriefach eingelegt (siehe Schritt 3 unten). Wechseln Sie die Batterien aus, wenn sie die Reichweite der Fernbedienung deutlich verringgert hat.

1 Schieber den Deckel nach rechts, um das Batteriefach zu öffnen.

2 Holen Sie den Batteriehalter hersaus.

3 Entfernen Sie die Batterie aus dem Fach. Falls Sie dies zum ersten Mal tun, entferner Sie das Schutzsiegel von der mitgelieferten Batterie, bevor Sie sie wieder einlagen.

4 Legen Sie eine neue Batterie in das Fach.

Vergewissern Sie sich, dass die ④ Seite der Batterie nach oben weist, wenn Sie sie in das darauf vorgesehene Fach legen.

Vorsicht

Wenn Sie Lithiumbatterien benutzen, achten Sieitte auf Folgendes:

• Wenn die Batterie unsachgemäß eingelegt wird, besteht Explosionsgefahr. Vergewissern Sie sich, dass Sie nur vom Hersteller empfohlene oder gleichwertige Batterien einlagen.
• Entsorgen Sie benutzte Batterien unmittelbar nach dem Austausch. Halten Sie Kinder fern.

• Benachrichtigen SieitteibeitsoorteinenArzt, fallsene Batterie versehentlich verschluckt wurde.

• Bei unsachgemäßer Handhabe von Lithiumbatterien besteht Feuer- und Verzungsgefahr. Zerlegen, erhitzen (über 100^ ) oder verbrennen Sie keine Batterien.

• Entfernen Sie die Batterien aus der Fernbedienung, wenn diese mindestens einen Monat lang nicht verwendet werden soll.
  -itte beachten Sie beim Entsorgen von Batterien stets die einschlagigen Umweltschutzbestimmungen.
• Vermeiden Sie den Gebrauch und eine Lagerung von Batterien unter direkter Sonneneinstrahlung oder an einem anderen sehr heißen Ort, z.B. im Inneren eines Fahrzeugs oder in der Höhe eines Heizkörpers. Dies kann zu einem Auslaufen von Batterieelektrolyt, Überhitzung, Explosion oder Brandausbruch führen. Außer dem kann die Lebensdauer der Batterien dadurch verkurzt oder ihre Leistung beeinträchtigt werden.

Einrichten des Empfängers

• Stellen Sie sicher, dass Sie diesen Gerät beim Einrichten auf eine ebene und stabile Fläche aufstellen.

Stellen Sie es nicht an den folgenden Orten auf:

• auf einen Farbfernseher (mögliche Bildunschäfen)
• in der Höhe eines Kassetendecks (oder nah an einem Gerät mit Magnetfelderzeugung). Dies kann zu Störgeräuschen führen.
• unter direkter Sonneneinstrahlung
  -in Feuchträumen oder bei Räumen mit Dampferzeugung
• in extrem—heißen oder kalten Orten
  -an Vibrationen ausgesetzten Orten
  -insehrstaubigerUmgebung
• in der Nähe offener Flammen oder Herdplatten (wie in Kuchen)

Kapitel 2: Anschlüsse

Vornahme der Kabelanschlüsse

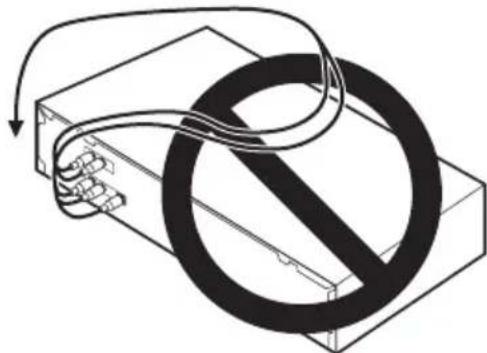

Stellen Sie sicher, dass die Kabel nicht direkt auf dem Gerät liegen (wie in der Abbildung gezeigt), da das von den Gerätspulen erzeugte Magnetfeld zu einen Brummton in den Laatsprechern führen könnte.

Wichtig

• Schalten Sie das Gerät aus, und trennen Sie das Stromversorgungskabel von der Netzsteckdose ab, bevor Sie irgendwelche Anschlüsse vornehmen oder ändern.

Antennenanschluss verbinden

Anschluss der DAB-Aussenantenne

• Wenn über die mitgelieferte DAB Innenantenne keinGreater Empfang entstehen,benutzen Sie die DAB Aussenantenne. Stecken Sie einen F-Stecker in das Koaxialkabel und verbinden Sie die Antenna mit dem Eingang der DAB ANTENNA.

Anschluss der DAB-Innenantenne

DAB-Senderempfang (Seite 19).
- Benutzen Sie „ Sendereinstellungshilfe" um die Einstellung für den optimalen Empfang zu bestimmen (Seite 22).

DAB Innenantenne

Schrauben Sie Antenne auf den Antennensockel.

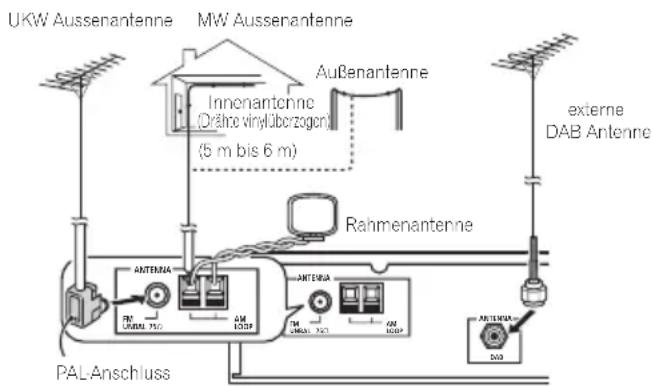

Anbringen der Antennen

SchlieBen Sie die MW-Rahmenantenne, die UKW-Antenne und die DAB Innenantennen wie in der Abbildung dargestellt an(Seite 8). SchlieBen Sie die externen Antennen an, um Empfang und Klangqualität zu verbessern1 (Nachschlagen Anschluss externer Antennen auf Seite 27).

Hinweis

Trennen Sie die MW-Rahmenantenne auch dann nicht, wenn eine externe MW-Anntene benutzt wird.

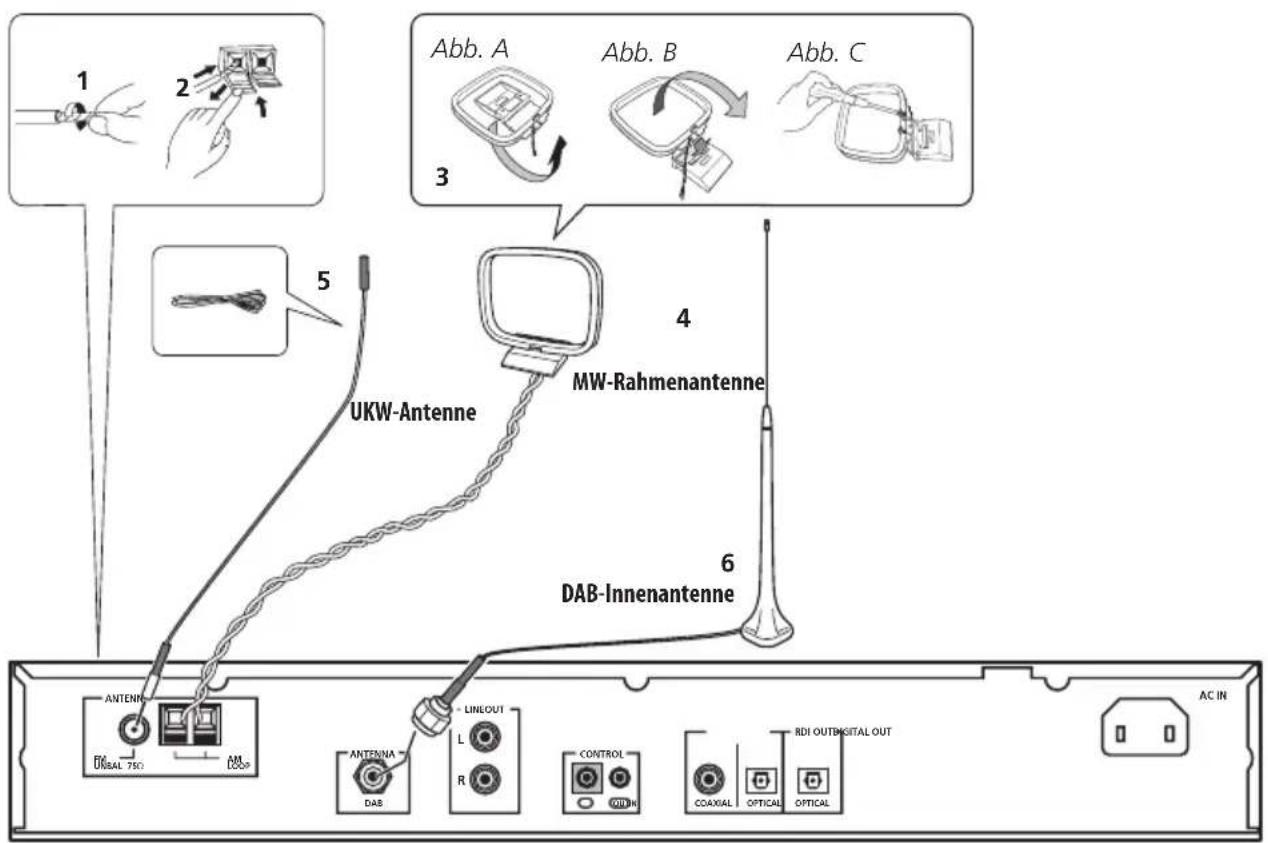

Anschlüsse

1 Entfernen Sie die Isolierung der beiden Drahten der MW-Antenne.

2 Öffnen Sie die Klemmhebel, führen Sie jeweils ein Drahtende der MW-Antenne ganz hinein und halten Sie den Klemmhebel wieder los, um die Drahtenden in dem Anschluss festzuklemen.

3 Befestigen Sie die MW-Rahmenantenne an den Sockel.

Um den Sockel an der Antenne zu befestigen, biegen Sie den Ständer in die Pfeilrichtung der Abbildung (Abb. A) und setzen Sie den Rahmen in den Ständer ein (Abb. B).

• Wenn Sie vorhaben, die MW-Antenne an einer Wand oder einer anderen Oberfläche anzubringen, sichern Sie den Ständer mit Schrauben (Abb. C), bevor Sie den Rahmen an dem Ständer anbringen. Stellen Sie sicher, dass der Empfang klar ist.

4 Stellen Sie die MW-Rahmenantenne auf eine ebene Oberfläche, ausgerichtet in die Richtung mit dem besten Empfang.

Sorgen Sie davon, dass die Antennendrähte nicht in Berührung mit Metallgegenständen kommt, und verlegen Sie sie nicht in der Nähe eines PC, Fernsehgeräts oder eines anderen Elektrogeräts.

5 Schlieben Sie die UKW-Antenne in der gleichen Weise wie die MW-Rahmenantenne an.

Für einen optimalen Empfangziehen Sie die UKW-Antenne voll aus und bringen Sie sie an einer Wand oder einem Turrahmen an. Lassen Sie sie die Antennendrähte nicht lose herunterhängen oder aufgerollt.

6 Anschluss der DAB-Innenantenne. 2

Hinweis

1 SchlieBen Sie nicht zwei UKW-Antennen gleichzeitig an.
2 Auf der Unterseite der DAB-Innenantenne befindet sich ein Magnet. Halten Sie ihn von Bildschirmen, usw. entfernt.

Anschluss von analogen Audioquellen

• Benutzen Sie das Cinch-Phonobuchsen-Kabel, um diesen Gerät über den LINE OUT-Anschluss an die analogen Eingangsanschlüsse eines Verständers anzuschreiben.

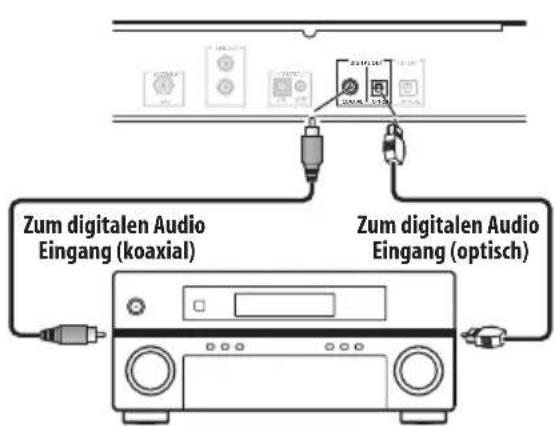

Anschluss von digitalen Audioquellen

Verträger mit eingebautem A/D Wandler

• Wenn Sie den digitalen Ausgangsklang der DABGENIEBENWIEN, schlieben Sie ihn an einen Veränderer mit einem digitalem koaxialen oder optischen Eingang an.

• Digitaler Audioausgang: Anschluss an Geräte, die über einen digitalen Eingang verfügen, wie einem Verständner oder einem MD-Rekorder. Der digitale Audioausgangsanschluss auf diesen Gerät (entweder DIGITAL OUT OPTICAL oder DIGITAL OUT COAXIAL) sollte mit dem digitalem Eingangsanschluss eines Verständers, MD-Rekorders, oder einer anderen Komponente verbunden werden (OPTICAL oder COAXIAL).

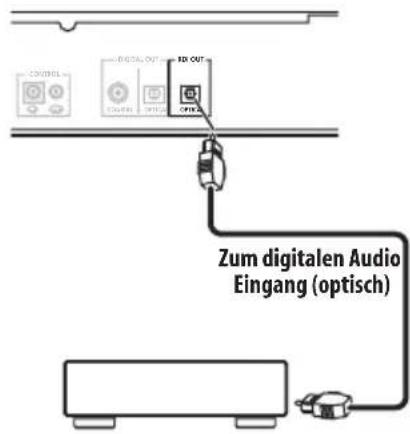

Anschluss eines RDI

Der optische RDI (Schnittstelle für Datenempfang)-Anschluss erhöglich den Zugang zu Multiplex-Daten.

Er wird benutzt, um eine Verbindung zu einem Computer oder anderen externen Datenquellen herzustellen, über die zukünftig zu erwartende Datendienste zugänglich gemacht werden konnen.

These Dienste werden möglicherweise in Ihrem Empfangsbereich noch nicht angeboten.

Anschlüsse vornehmen

Stellen Sie sicher, dass alle Anschlüsse vorgenommen wurden, bevor Sie den Stecker in die Netzsteckdose stecken.

• Stecken Sie das Netzkabel in die AC IN-Buchse auf der Rückseite des Empfängers und das Kabel in die Steckdose.

Kapitel 3:

Bedienelemente und Anzeigen

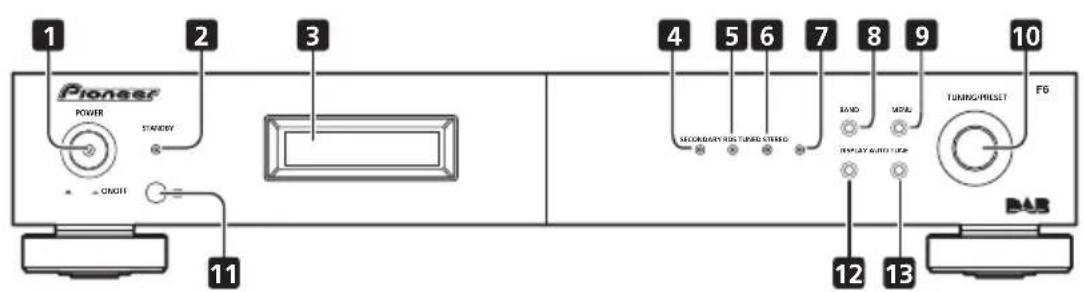

Frontplatte

1 POWER OFF ON
2 STANDBY -Anzeige
3 Di s p I a y

Tipp

FlüssigKristallanzeige

Die Flüssig Kristallanzeige (LCD) these Gerats weist die Tendenz auf, je nach Umgebungstemperatur die Farbe zu wechseln. Die Farbstönung der Anzeige kann ergrauen oder sich beim Wechsel zwischen den angezeigten Informationen verlangsamen, wenn die Raumtemperatur nicht optimal ist, oder wenn die Einheit für eine langere Zeit entsprucht worden ist. Dies sind jedoch nur vorübergehende Symptome, und die gewohnte Funktionalität stellt sich ein, sobald das Gerät wieder eine optimale Temperatur erreicht.

4 SECONDARY Anzeige

Leuchtet auf, wenn ein sekundärer Dienst verfügbar ist (Seite 20).

5 RDS Anzeige

Leuchtet auf wenn eine RDS Sendung empfangen wird und blinkt während der RDS-Suche.

6 TUNED Anzeige

Leuchtet auf, wenn ein Sender richtig eingestellt ist.

7 STEREO Anzeige

Leuchtet rot, wenn eine Stereosendung empfangen wird. Geht aus, wenn eine Mono-Sendung empfangen wird. Leuchtet blau, wenn der MPX-Mono-Modus ausgewähl ist.

Hinweis

1 - Bite bedenken Sie, daß das Gerät im Standbymodus immer noch an den Stromkreis angeschlossen ist. Stellen Sie sichere, daß Sie das Netzkabel aus der Steckdose gezogen haben, wenn Sie in Urlaub fahren oder für einen längeren Zeitraum nicht zu Hause sind.

• Wenn sich das Getät im Standby-Modus befindet, wird der Strom nicht wieder durch erneutes Drücken eingeschaltet, falls der Strom durch Drucken der POWER-Taste am Hauptgerät ausgeschaltet wurde.
  Um den Strom in thisem Fall wieder einzuschalten, drucken Sie entweder die Taste der Fernbedienung, oder eine andere (als die Taste POWER) im Hauptgerät.
• Wenn sich das Gerät im Standy-Modus befindet, wird der Strom nicht durch einfaches Einstecken des Stromkabels wieder eingeschaltet, falls der Strom durch Herausziehen des Stromkabels unterbrochen wurde.

Um den Strom in thisem Fall wieder einzuschalten, schlieben Sie das Stromkabel erneut an und drucken Sie entweder die Kontrolltaste der Fernbedienung oder eine andere (als die Power-Taste) im Hauptgerät.

Bedienelemente und Anzeigen

8 BAND

Wahl von DAB, UKW oder MW.1

9 MENU

Aufruf und Verlassen des Menümodus.

Wenn nach Aufruf des Menümodus innerhalb von ca. Fünf Sekunden kein Vorgang gestartet wird, ignoriert das Gerät den Menuaufruf.

10 TUNING/PRESET Tunerknopf

Drücken Sie auf diesen Tunerknopf, um eine Option auszuwahlen oder einen Befehl auszufahren.

Drehen Sie diesen Tunerknopf, um die Menüoptionen, voreingestellte Kanäle oder einzelnse Sender auszuwahlen.

Im Einstellungsmodus kann die Empfangsfrequency in abnehmender- oder zunehmender Richtung eingestellt werden. Drehen Sie den Tunerknopf im Uhrzeigersinn, um den Empfang in hohenen Frenzen einzustellen. Drehen Sie den Tunerknopf gegen den Uhrzeigersinn, um den Empfang in Richtung niedrigerer Frenzen einzustellen. Gehen Sie im Voreinstellungsmodus durch die voreinstilten Kanlale, indem Sie am

Tunerknopf ^2 drehen. Die automatische Sendersuche kann in dieser Modus nicht benutzt werden.

Wahlen Sie mit diesen Drehregler bei der Sendernameneingabe die gewünschten Zeichen aus (Seite 18).

11 Fernbedienungssensor

12 DISPLAY

Verwenden Sie diese Taste zur Wahl eines Zur Auswahl des Surround-Modus. (Seite 18, 24).

13 AUTO TUNE

Drucken, um die automatische Einstellung aller DAB-Dienste zu aktivieren. Halten Sie die Taste mindestens zwei Sekunden oder länger im DAB-Modus gedrückt, um eine komplette Sueche vorzunehmen (Volles Band und L-Band). Drucken Sie im DAB-Modus kurz diese Taste, um eine lokale Sueche vorzunehmen (UK Band III) für UK-Rundfunkdienste (UK-Sender befinden sich im Frequenzbereich zwischen 11B und 12D).

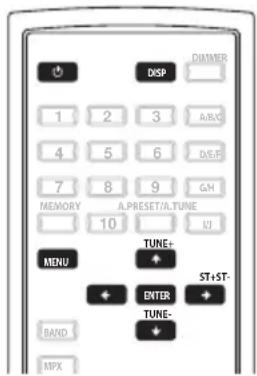

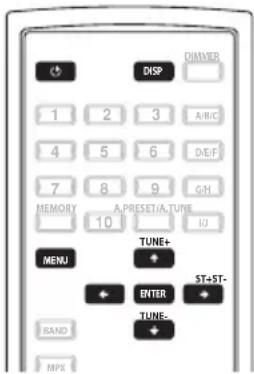

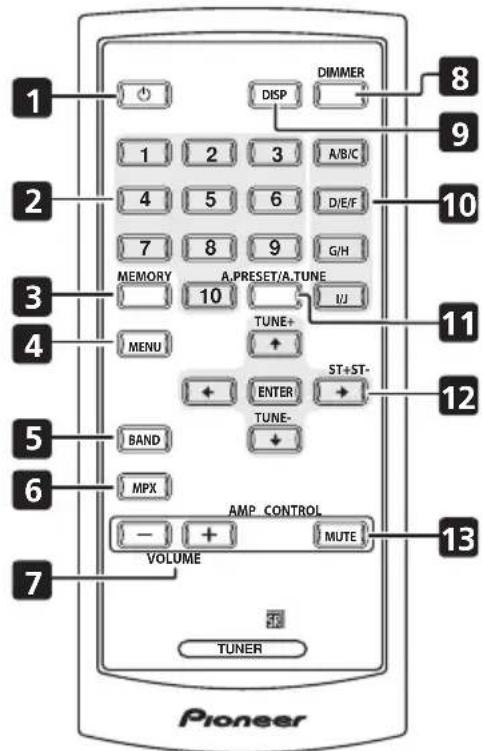

Fernbedienung

10

Wechsel zwischen Standbymodus und Einsatzen.

2 Senderaufruftasten ( 1 bis 10)

Stellen Sie mit diesen Tasten die Sender ein und rufen Sie damit voreingestellte Sender wieder auf.

3 MEMORY

Zur Sendervoreinstellung. Diese Taste wird auch zur manuellen Auswahl der Zeichen für die Name der UKW-oder MW-Sendungen und für die Programtyp-Suche benutzt.

4 MENU

Aufruf/Verlassen des Menümodus.

5 BAND

Wahl von DAB, UKW oder MW.

Hinweis

Wenn in der Nane ein Fornsehgerat angeschaltet wird, kann ein Storgerausch beim MW-, UKW- oder DAB-Empfang auftreten.
Der Tuner sollte so welt weg wie möglich von einem Fernsehgerat aufgestellt werden.
2 Der effektive Zeitraum für die Speicherung beträgt unter normalen Temperaturbedingungen etwa einen Monat.

Bedienelemente und Anzeigen

6 MPX

Für den Wechsel zwischen Stereo- und Mono-Empfang während UKW-Sendungen. Wenn das Signal schwach ist, kann der Wechsel auf Mono die Klangqualität verbessern (Seite 15).

7 VOLUME

Für die Einstellung der Lautstärke Ihres Pioneer Verstärkers.

8 DIMMER

Regelt die Helligkeit des Displays (oder schaltet das Hintergrundlicht aus).

9 DISP

Wahl des Zur Auswahl des Anzeigen-Modus (Seite 18, 24).

10 Tasten für die voreingestalten Kanäle (A/B/C, D/E/F, G/H, I/J)

Zur Einstellung der vorgestellten Rundfunkstation.

11 A.PRESET/A.TUNE

Falls im UKW-oder MW-Modus gedrückt, werden empfangsbereite Sender automatisch ab Speicherplatz A1 in den Voreinstellungsspeicher übernommen. Drucken, um die automatische Einstellung aller DAB-Dienste zu aktivieren. Halten Sie die Taste mindestens zwei Sekunden oder länger im DAB-Modus gedrückt, um eine komplette Suche vorzunehmen (Volles Band und L-Band).

Drücken Sie im DAB-Modus kurz diese Taste, um eine lokale Suche vorzunehmen (UK Band III) für UK-Rundfunkdienste (UK-Sender befinden sich im Frequenzbereich zwischen 11B und 12D).

12 Tuner Tasten

ENTER

Wählt eine Option oder führt einen Befehl aus.

TUNE + / -

Für den Wechsel der Empfangsfrequenz.

ST + / -

Wählt den Speicherplatz bei Radioempfang aus.

13 MUTE

Aktivierung der Stummschaltung Ihres

Pioneer Verstärkers.

Gebrauch der Fernbedienung

Bitte beachten Sie die folgenden Hinweise beim Gebrauch der Fernbedienung:

• Sorgen Sie damit, daß keine Hindernisse die Übertragung des Signals zwischen Fernbedienung und dem Sensor an der Frontplatte verhindern.
  Die Fernbedienung hat eine Reichweite von etwa 7m bei einem Winkel von etwa 30^ zu dem Fernbedienungssensor.
• Falls der Fernbedienungssignal-Sensor des Geräts direkter Sonneneinstrahlung oder dem Licht einer starken Fluoreszenlampe ausgesetzt ist, kann die Übertragung der Infrarotsignale dadurch verhindert werden, so dass keine Fernbedienung möglich ist.
  Die Fernbedienungen verschiedener Geräte können sich gegenseitig beeinflussen. Vermeiden Sie daher den Gebrauch der Fernbedienung eines anderen Geräts in der Nähe dieser Anlage.
• Wechseln Sie die Batterien aus, wenn sich die Reichweite der Fernbedienung deutlich verringgert hat.

Kapitel 4: UKW/MW Horen

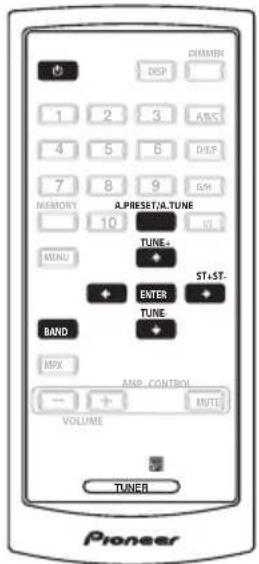

Automatischer Voreinstellungsspeicher

1 Stellen Sie sichere, dass sich das Gerät im Standby-Modus befindet, und drücken Sie dann die Taste , um den Strom einzuschalten.
2 Drücken Sie auf auf die BAND-Taste zur Auswahl des gewünschten Frequenzbands (UKW oder MW).
3 Drucken Sie auf die A.PRESET/A.TUNE - Taste.

4 Drucken Sie auf die ENTER-Taste.

Das Gerät beginnt mit der automatischen Sendersuche.

• Wenn der ersten Sender gefunden ist, wird er im Speicherblock im Kanal A1 gespeichert.

Die folgenden Sendestationen werden automatisch der Reihe nach in die Voreinstellungsspeichernummern A1 bis A10, B1 bis B10, C1 bis C10, D1 bis D10, E1 bis E10, F1 bis F10, G1 bis G10, H1 bis H10, I1 bis I10 und J1 bis J10 übernommen, bei maximal 100 Sendern.

• Kanal A1 wird aufgerufen, nach dem der automatische Voreinstellungsspeichervorgang beendet ist.
• Falls ein Sender wegen schwacher Singalsqualität nicht automatisch abgestimmter werden kann, benutzen Sie das „Manuelle Sendereinstellung" um den Sender abzustammen, und speichern Sieihn dann im „Voreingestellte Sender".
  Um diese Funktion zu unterbrechen, drucken Sie die -Taste.
• These Funktion ist nicht mit der AUTO TUNE Taste auf der Vorderseite des Gerätes möglich.
• Führn Sie diesen Vorgang mit der Fernbedienung aus.

Standardwert

Automatische Tuner Voreinstellungen
A1 bis A10	87,5 MHz/88,0 MHz/90,0 MHz/92,0 MHz/94,0 MHz/96,0 MHz/98,0 MHz/100,0 MHz/102,0 MHz/104,0 MHz
B1 bis B10	106,0 MHz/108,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0MHz
C1 bis C10	98,0 MHz
D1 bis D10	98,0 MHz
E1 bis E10	98,0 MHz
F1 bis F10	531 kHz/531 kHz/603 kHz/801 kHz/999 kHz/1197 kHz/1395 kHz/1602 kHz/1602 kHz/999 kHz
G1 bis G10	999 kHz
H1 bis H10	999 kHz
I1 bis I10	999 kHz
J1 bis J10	999 kHz

Suchmodus

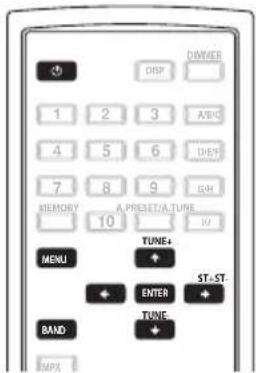

Automatische Sendersuche

1 Drücken Sie auf die POWER oder -Taste, um das Gerät einzuschalten.
2 Drücken Sie auf die BAND Taste zur Auswahl des gewünschten Frequenzbands (MW oder UKW).
3 Drücken Sie auf die MENU -Taste zur Menüauswahl.
4 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST -Tasten, um den Suchmodus auszuwahlen.
5 Drücken Sie den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste, um den Auto Tuning Modus einzustellen.
6 Drehen Sie am TUNING/PRESET Tunerknopf oder drucken Sie auf die TUNE + oder TUNE - -Taste.

Die automatische Sendersuche beginnt und stoppt, sobald ein Sender erreicht wurde.

• Wenn sich das Gerät im MPX-Stereomodus befindet und die automatische Sendersuche im UKW-Band gewählt ist, leuchtet die STEREO Anzeige an der Frontplatte rot auf, sobald eine Stereosendung empfangen wird. Bei leeren Frenzen (wenn kein Sender empfangen wird), verstummt der Klang und die TUNED und STEREO Anzeige gehen aus.

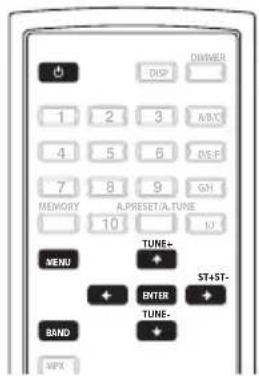

Manuelle Sendereinstellung

1 Drücken Sie auf die POWER oder -Taste, um das Gerät einzuschalten.

2 Drücken Sie die BAND-Taste zur Auswahl des gewünschten Frequenzbands (MW oder UKW).

3 Drücken Sie auf die MENU -Taste zur Menuauswahl.

4 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST -Tasten um den Suchmodus auszuwahlen.1

5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie die ENTER - Taste, um die manuelle Sendersuche einzustellen.

6 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie die TUNE + oder TUNE - -Tasten, um den Suchmodus auszuwahlen.

Die Frequenz ändert sich fortwährend, wenn Sie die TUNE + oder TUNE - -Tasten der Fernbedierung gedrück halten.

• Wenn der MPX-Monomodus gewählt ist, werden UKW-Stereosendungen mono empfangen und die STEREO Anzeige leuchtet blau auf.

UKW-Stereoklang verbessern

Falls die TUNED oder STEREO -Anzeige bei der Sendereinstellung eines UKW-Senders wegen eines schwachen Signals nicht aufleuchtet, drücken Sie MPX -Taste, um in den Monoempfangsmodus des Tuners zu wechseln. Dies sollte die Klangqualität verbessern und Ohnen den Genuss der Sendung möglichchen.

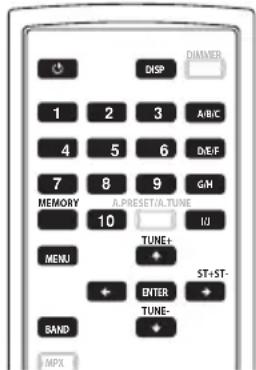

Voreingestellte Sender abrufen

Zur Anleitung für die Sendervoreinstellung, gehen Sie zum Abschnitt „Voreingestellte Sender" (Seite 16).

1 Die Antenne anschließen und bestätig, dass die Aufnahme möglich ist.
2 Drücken Sie auf die POWER oder -Taste, um das Gerät einzuschalten.
3 Drücken Sie auf die MENU -Taste zur Menüauswahl.
4 Drehen Sie entweder den TUNING/ PRESET Tunerknopf oder drücken Sie die Tasten ST + oder ST -, um den Suchmodus auszuwahlen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Taste zur Auswahl „Preset".

6 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER-Taste, um den Voreinstellungsmodus einzustellen.
7 Schauen Sie auf das Display und drehen Sie entweder den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST -Tasten, um den gewünschten voreingestelltener Sender auszuwahlen.
7-1 Durcken Sie auf eine der Speicherblocktasten (A bis J) um den gewünschen Speicherblock auszuwahlen (A bis J).
7-2 Drücken Sie eine der Senderabruftasten (1 bis 10), um den gewünschten gespeicherten Kanal auszuwahlen (1 bis 10).

Die Schritte 1 bis 5 konnen übersprungen werden, wenn sie die ST + / - Voreinstellungskanäe (A bis J) und Senderabrufe (1 bis 10)-Tasten benutzen. Der Voreinstellungsmodus wird gewählt wenn eine dieser Tasten gedrückt wird, unabhängig von der Menueinstellung zu thisem Zeitpunkt.

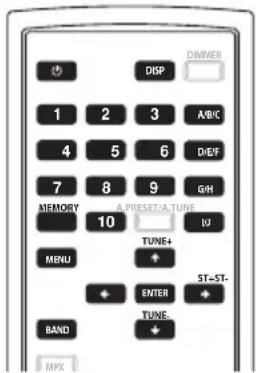

Voreingestelle Sender

1 Nutzen Sie die „Selbsteinstellung" oder die „Manuelle Sendereinstellung," um zu dem zu speichernden Sender zu gelangen.
2 Drücken Sie auf die MENU -Taste zur Menuauswahl.
3 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie die ST + oder ST - -Taste zur Auswahl „Memory".
4 Drücken Sie auf den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste, um in den Voreinstellungsmodus zu gelangen und die Nummer des Voreinstellungssenders blinken zu halten.

Die Schritte 1 bis 4 konnen übersprungen werden, wenn Sie die MEMORY -Taste benutzen.

Wenn these Taste gedrück wird, wird der Standbymodus des Voreinstellungsspeichers eingestellt, unabhängig von der Menüeinstellung zu dieser Zeitpunkt.

5 Während die Nummer des voreingestalten Kanals blinkt, drücken Sie auf eine der Tasten für die Voreinstellungskanäle (A bis J) um den gewünschten Voreinstellungsspeicherblock einzustellen (A bis J).

6 Während die Nummer des voreingestellen Kanals blinkt, drehen Sie entweder den TUNING/PRESET Tunerknopf, drücken Sie auf ST +/- oder auf die Senderabruftasten (1 bis 10) um den gewünschten Voreinstellungskanal auszuwahlen (1 bis 10).¹

7 Wahrend die Nummer des voreingestillten Kanals blinkt, drehen Sie entweder den TUNING/PRESET Tunerknopf oder drüken Sie auf die MEMORY -Taste, um den Sender in den Voreinstellungsspeicher zu übernehmen.

Um andere Kanale voreinzustellen,
wiederholen Sie die Schritte 2 bis 6.
- Insgesamt konnen 100 Sender voreingestellt werden - 10 Sender (Kanäle 1 bis 10) in jeder Block von A bis J.2

Hinweis

1. Wenn der Voreinstellungskanal A1 ist, können Sie durch Drucken der ST -Taste oder Drehen des TUNING/PRESET Tunerknopfas nach links den voreingestellen Kanal nach J10 verschiben.
   2 Wenn ein Sender im Speicher gespeichert wird, werden die MPX-Einstellungen gleichzeitig mitgespeichert.

Eine Einführung in RDS

Das Radio Data System (RDS) ist ein System, das von den meisten UKW-Radiosenden verwendet wird, um die Hörer mit verschiedenen Arten von Information zu versorgen - zum Beispiel den Name des Senders und die Art der ausgestrahlen Sendung.

Eine Möglichkeit von RDS ist die Suche nach dem Programmtyp (Program Type), also einer bestimmten Art von Sendung. Sie können zum Beispiel nach einem Senderuchen, der momentan eine Jazz-Sendung bringt (Programtyp JAZZ).

Sie können nach folgenden Programmtypenuchen1:

NEWS-Nachrichten

AFFAIRS

AktuelleThemen

INFO - Allgemeine

Informationen

SPORT-Sport

EDUCATE-Bildung

DRAMA-Horspiele usw.

CULTURE - Nationale oder regionale Kultur, Theater usw.

SCIENCE - Forschung und Technik

VARIED - Sendungen in Geschäft, wie Quiz-Shows oder Interviews.

POP M - Popmusik

ROCK M - Rockmusik

EASY M-Leichte

Unterhaltungsmusik

LIGHT M-Leichte klassische Musik

CLASSICS - .Ernsteklassische Musik

OTHER M - Musik anderer Kategorien

WEATHER -

Wetterberichte

FINANCE-Berichte von Aktienmarkt, Wirtschaft und Handel usw.

CHILDREN

Kindersendungen

SOCIAL -Soziale bzw. gesellschaftliche Themen

RELIGION - Sendungen mit religiosem Inhalt

PHONE IN -

Anrufersendungen

TRAVEL - Ferien und Reisen (keine

Verkehrsmeldungen)

LEISURE - Freizeit und

Hobbys

JAZZ-Jazz

COUNTRY - Country-Music

NATION M - Popmusik in nicht-englischen Sprachen

OLDIES - Popmusik aus den '50ern und '60ern

FOLK M - Volksmusik

DOCUMENT

Dokumentarsendungen

RDS-Suche/PTY-Suche/TP-Suche

Suche nach RDS-Sendungen

Einer der practischsten Merkmakel von RDS ist die Fähigkeit nah einem bestimmten Radioprogramtyp zuuchen. Sie können nach allen der oben aufgelisteten Programtypen suchen.

1 Drücken Sie die Taste BAND für das UKM-Band (UKW).2

2 Drücken Sie die MENU -Taste zur Menüauswahl.

3 Wahlen Sie die „RDS“-Suche entweder durch Drehen des TUNING/PRESET Tunerknopfas oder durch Drucken der ST + oder ST - -Tasten, und dreiben Sie den TUNING/PRESET Tunerknopfas oder drucken Sie anschließend die ENTER -Tasten.

4 Drehen Sie entweder den TUNING/ PRESET Tunerknopf oder drücken Sie die Tasten ST + oder ST -, um den gewünschten Suchmodus auszuwahlen (RDS-Suche, PTY-Suche oder TP-Suche).

5 Drehen Sie entweder den TUNING/ PRESET Tunerknopf oder drücken Sie die Taste ENTER, um nach dem gewünschten RDS-Programm zuuchen.

Das System durchsucht die gespeicherten Sendeplätze nach Übereinstimmungen. Wirde eine gefunden, wird dieSuche unterbrochen und der Sender fuff Sekunden lang gespielt.

6 Wenn Sie den Sender weiterhin horen möchten, drücken Sie innerhalb dieser fünf Sekunden auf den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste.

Falls nicht, drehen Sie den TUNING/PRESET Tunerknopf oder drucken Sie auf die

ENTER -Taste, und die Suche wird fortgesetzt.

Wenn der Programmtyp nicht gefunden werden kann, wird das Gerät automatsch in den Frenquenzsuchmodus übergeben.3

Hinweis

1 Darüber hinaus soll ALARM angezeigt werden. ALARM ist für die Rundfunkansage im Notfall geeignet. Sie könnenzar nicht nach dieser Art von Durchsagen suchen, aber der Tuner wird automatisch auf das entsprechende RDS-Signal in einer Sendung umschalten.
2 RDS ist nur im UKW-Band möglich.
3 PTYucht nur die Stationsspeicherplätze. Wenn kein Station voreingestellt wird, oder wenn PTY in den Stationsspeicherplätzen nicht gefunden wird, ist NO PTY DATA anzuzeigen.

Anzeigen von RDS-Informationen

Benutzen Sie die Taste DISPLAY, um die verschiedene Arten von RDS-Informationen anzuzeigen.1

- Drücken Sie DISPLAY für RDS-Informationen.

Mit jedem Druck wird die Anzeige wie folgt umgeschaltet:

• Radio Text (RT) - Vom Radiosender ausgestrahlte Meldungen. Bei einer Anrufersendung kann z. B. eine Telefonnummer als RT ausgestrahlten werden.
• Program Service Name (PS) - Der Name des Radiosenders.
• Program Type (PTY) - Dies zeigt den Programmtyp der momentan ausgestrahlten Sendung an.
• Genaue Uhrzeit (CT)

Sendervoreinstellungen bennen

Sie können die Sender für eine leichtere Identifikation umbenennen.

1 Wahlen Sie den eingestellten Sender aus, den Sie umbenennen wollen.

Schlagen Sie hierfür unter Voreingestellte Sender abrufen (Seite 15) nach.

2 Drücken Sie auf die MENU -Taste zur Menuauswahl.

3 Wahlen Sie den Sendernamen entweder durch Drehen des TUNING/PRESET Tunerknopfas oder durch Drucken der ST + oder ST -Tasten, und drehen Sie den TUNING/PRESET Tunerknopfas oder drucken Sie anschliessend auf die ENTER -Taste.

4 Geben Sie den gewünschten Namen ein. Wahlen Sie aus den folgenden Buchstabene einen bis zu achtstelligen Namen aus.

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz

0123456789

!''#\ %&'(\ *+,-./[\]^:<=? [Leerstelle]

• Benutzen Sie den TUNING/PRESET Tunerknopf oder die ST +/--Tasten, um die Buchstaben auszuwahlen.
• Benutzen Sie den TUNING/PRESET Tunerknof oder die ENTER-Tasten, um einen Buchstaben zu bestätigen. Wenn kein Buchstabe gesetzt wird, wird eine Leerstelle eingefegt.
• Der Name wird gespeichert, wenn Sie den TUNING/PRESET Tunerknopf oder die ENTER -Taste nach der Wahl des vierten Buchstabens drucken.

5 Drehen Sie entweder den TUNING/PRESET Tunerknopf, oder drücken Sie auf die Kanalvoreinstellungstasten (A bis J) oder Senderabruftasten (1 bis 10).

Die Anzeige zeigt Station Name an,
anschließlich einen blinkenden Cursos am Anfang.

Tipp

• Um einen Sendernamen zu loschen, wiederholen Sie die Schritte 4 und 5, und setzen Sie anstelle eines Namens Leerzeichen ein.

Hinweis

1- Wenn wahrend des RT-Suchlaufs Rauschen aufgefangen wird, konnen einige Zeichen fehlerhaft dargestelt werden.
- NO ** DATA entscheid, wenn die angeforderten Daten nicht gefunden werden konnen.

Kapitel 5:

DAB Sendungen horen

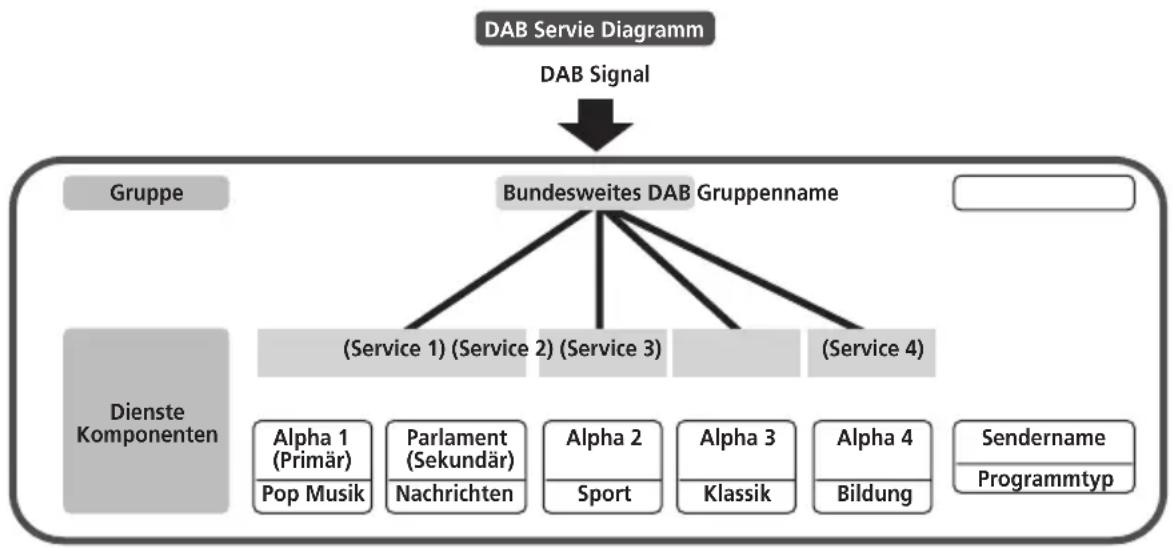

• Da das DAB System in digitaler Form gesendet wird, kann das DAB System kristallklaren Audioklang und stabilen Empfang selbst in mobilen Geräten wiedergeben. DAB ist ein Radio der neuen Generation, welches Datendienste und ergänzende Multimediaienste liefert.
• DAB sendet verschiedene Dienste unter einem Gruppennamen für die Servicekomponenten laufen.
• Jede Komponente enthalt eigene Programme: Nachrichten, Musik, Sport und vieles mehr.
• Jede Gruppe und Servicekomponente hat ihr eigenes Kennzeichen, und Nutzer können einen aktuellen Sender und seine Dienste mit Hilfe dieser Kennzeichens erkennen.

Die Hauptservicekomponente wird als Primäre gesendet, während die anderen als Sekundäre gesendet werden.
Vollständige Zeicheninformation wird über dynamische Kennzeichen übertragen, die Informationen wie Songtitel, Künstler, Komponist, usw. enthalten.

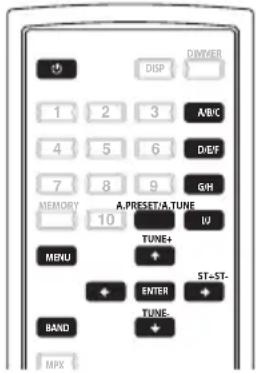

DAB (Digital Audio Broadcasting) -Sendungen einstellen

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Beobachten Sie die Anzeige, dann drücken Sie die BAND -Taste zur Auswahl des gewünschten Frequenzbands (DAB).
3 Wahrend Sie auf die Anzeige schauen, drücken Sie auf die AUTO TUNE oder A.PRESET/A.TUNE -Tasten, um die automatische Sendersuche zu starten.

Erstbenutzung von DAB

Wenn Sie zum ersten Mal das Geräteinschalten und DAB auswahlen, scantt die automatische Sendersuche die Frequeznen auf Band III und L-Band. Nach dem Scan wird die erstegcanne Komponente ausgewählt.

• Drücken Sie kurz auf die Taste (weniger als zwei Sekunden), um eine lokale Suche durchzuführren (UK Band III). (UK Sender befinden sich im Frequenzbereich zwischen 11B und 12 D) (Seite 31).

• Drücken Sie länger als zwei Sekunden auf die Tasten, um eine vollständige Suche durchzuführen (Volles Band III und L-Band: 5A bis LW) (Seite 31).

• Sobald die automatische Suehe beendet ist, wird die Anzahl der Sender angezeigt und anschließend der ersten Sender eingestellt. Falls „Station not available" angezeigt wird, überprüfen Sie die Verbindung (Seite 7).

4 Drehen Sie den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST - -Taste zur Auswahr.

Falls der gewählte Sender in stereo sendet, wird die STEREO -Anzeige aufleuchten.

Sekundäre Dienste

Beim Empfang eines sekundären Dienstes, leuchtet die SECONDARY Anzeige blau auf. Wenn entweder auf den TUNING/PRESET Tunerknopf oder die ENTER -Taste gedrückt wird, wird die Komponente des sekundären Dienstes empfangen und die SECONDARY Anzeige leuchtet rot auf.

Drücken Sie auf den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste, um zum primären Dienst zurückzufinden.

5 Drücken Sie auf den TUNING/PRESET Tunerknopf oder auf die ENTER -Taste, um den ausgewählten Sender zu horen.

Nachdem „Now tuning...“ angezeigt wird, erscheint der eingestellte Sender.1

Voreingestelle Sender

1 Befolgen Sie die Schritte 1 bis 4 unter "DAB (Digital Audio Broadcasting) - Sendungen einstellen" (Seite 20), um den zu speichernden Sender einzustellen.

2 Fuhrt die Schritte 2 bis 7 unter "Voreingestellte Sender" (Seite 16).

• Bis zu 100 „S-component“ können voreingestellt werden (nur DAB).

Hinweis

1 Normale Wartungskomponente sind innerhalb des Einzelwinkels angezeigt < > ; Sekundäre Wartungskomponente sind innerhalb des Doppelwinkels angezeigt < < > > .

Suchmodus

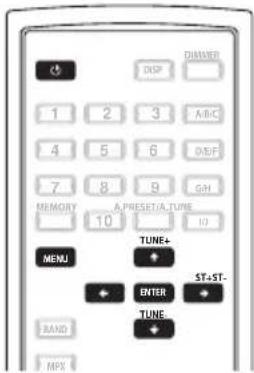

Geordnete Liste

• Sie können alle Audiokomponenten aus der sortierten Komponentenliste ausgegeben.
  Die sortierten Komponenten werden in dem Sortiermodus gesetzt (Seite 23).

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menuauswahl.
3 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST - -Tasten, um die Auschwitz im Suchmodus anzuzeigen.
4 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER -Taste, um den Suchmodus einzustellen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Taste zur Auswahl „Search Mode/Sorted List".
6 Drehen sie den TUNING/PRESET Tunerknopf oder drücken sie auf die ENTER -Taste, um den ersten Sender der geordneten Liste anzuzeigen.

• Sie können jeder Komponente aus der geordneten Listeauswahlen.

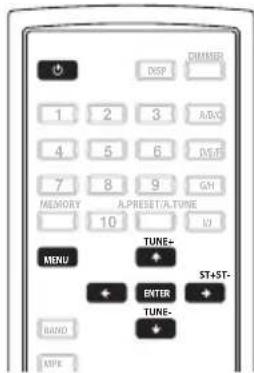

Voreinstellung

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menuauswahl.
3 Drehen Sie entweder den TUNING/RESET Tunerknopf oder drücken Sie auf die ST + oder ST -Tasten, um die Auschwitz im Suchmodus anzuzeigen.
4 Drehen Sie den TUNING/PRESET Tunerknopf oder drucken Sie auf die ENTER-Taste, um den Suchmodus einzustellen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Taste zur Auswahl „Search Mode/ Preset".
6 Drehen sie den TUNING/PRESET Tunerknopf oder drücken sie auf die ENTER - Taste, um den ersten Sender der Voreinstellungen anzuzeigen.

• Sie können jeder Komponente aus den Voreinstellungen auswahlen.

DAB Sendungen horen

Sendereinstellungshilfe

1 Drücken Sie auf die POWER oder

• Tasten, um den Strom einzuschalten.

2 Drücken Sie auf die MENU -Taste zur Menuauswahl.

3 Drehen Sie entweder den

TUNING/PRESET Tunerknopf oder drucken

Sie auf die ST + oder ST -Tasten, um die

Auswahl im Suchmodus anzuzeigen.

4 Drehen Sie den TUNING/PRESET

Tunerknopf oder drücken Sie auf die

ENTER -Taste, um den Suchmodus einzustellen.

5 Drehen Sie den TUNING/PRESET

Tunernopf oder drücken Sie auf die ST + oder

ST - -Taste zur Auswahl „Search Mode/

Tuning aid".

6 Drehen sie den TUNING/PRESET

Tunerknopf oder drücken sie auf die

ENTER -Taste, um den ersten Sender der

Sendereinstellungshilfe anzuzeigen.

7 Drehen Sie entweder den

TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST - -Tasten, um die Frequenz der Gruppe die Sie empfangen wollen anzugeigen.

8 Drücken Sie auf den TUNING/PRESET

Tunerknopf oder auf die ENTER -Taste, um die numerische Signalstarke für diese Gruppe anzuzeigen.1

Versuchen Sie die Antennenausrichtung so einzustellen, dass die

Empfangsempfindlichkeit auf mindestens 70 steigt.2

Hinweis

1 Der Klang wird beim Benutzen dieser Funktion automatisch verstummen.
2 - Eine Empfangsempfindlichkeit von mindestens 90 wird für optimale Empfangsqualität empfohlen.
- Guter Empfang konnte bei Werten unter 70 nicht möglich sein.
Die ober angeführten Werte konnten, abhängig von lokalen Bedingungen, nicht zu erreichen sein.

Sortiermodus (Komponenten Sortieren)

Die gescannte Komponenten können nach Komponenten, alphabetisch numerisch oder nach Programmtypen sortiert und aufgeführrt werden.
Die gewünschte Komponente kann dann aus der Listeausgewählt werden.

S.Components

• Eine Audio S.Komponente kann aus der Seite der gescannten S.Komponenten über den Vorgang „DAB (Digital Audio Broadcasting) -Sendungen einstellen" (Seite 20) gewählt werden.
• Das „ S-component" wird in der Reihenfolge der Frenzen der Servicekomponenten sortiert.

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menüauswahl.
3 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Tasten, um die Auschwitz im Sortiermodus anzuzeigen.
4 Drücken Sie auf den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste, um den Sortiermodus einzustellen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Taste zur Auswahl „Sort Mode/ S-component".

6 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER -Taste, um den Sortiermodus auf "Sort Mode/S-component" zu stellen.

• Sie können jeder Komponente aus der sortierten(Liste ausgehalten.

Alphanumericisch

Das „S-component“ wird in alphanumericer Reihenfolge sortiert.

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menüauswahl.
3 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST - -Tasten, um die Auschwitz im Sortiermodus anzuzeigen.
4 Drehen Sie den TUNING/PRESET Tunerknopf oder drucken Sie auf die ENTER-Taste, um den Sortiermodus einzustellen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST - -Taste zur Auswahl „Sort Mode/Alphanumeric".
6 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER-Taste, um den Sortiermodus auf „Sort Mode/Alphanumeric" zu stellen.
- Sie können jeder Komponente aus der sortierten(Liste ausgehalten.

DAB Sendungen horen

PTY

Das „S-component“ wird in der Reihenfolge der Programmtypen sortiert.

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menuauswahl.
3 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST -Tasten, um die Auschwitz im Sortiermodus anzuzeigen.
4 Drücken Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER -Taste, um den Sortiermodus einzustellen.
5 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Taste zur Auswahl „Sort Mode/PTY".
6 Drehen Sie den TUNING/PRESET Tunerknopf oder drücken Sie auf die ENTER -Taste, um den Sortiermodus auf „Sort Mode/PTY" zu stellen.
- Sie können jeder Komponente aus der sortierten(Liste ausgehalten.

Die DAB Informationsanzeige wechseln

1 Befolgen Sie die Schritte 1 bis 4 unter „DAB (Digital Audio Broadcasting) - Sendungen einstellen" (Seite 20), um einen DAB-Sender einzustellen.
2 Drücken Sie auf die DISPLAY -Taste um die DAB-Empfangsinformation zu wechseln.

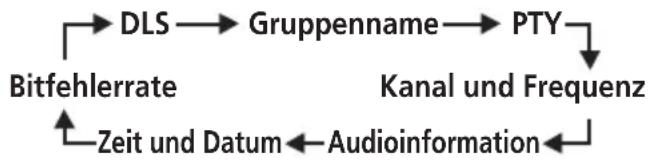

Die Anzeige wechselt bei jedem Drücken der DISPLAY -Taste, wie unten angezeigt.1

Die in den Senderollen enthaltenen Textdaten.

Gruppenname:

Der Gruppenname wird angezeigt.

PTY (Programmtyp):

Die Kategorie der empfangenen Sendung wird angezeigt.

Kanal und Frenz:

Die Frequenz wird angezeigt.

Audioinformation:

Die Bitrate und Modus der empfangenen Sendung wird angezeigt.

Zeit und Datum:

Aktuelles Datum und Zeit werden angezeigt.

Bitfehlerrate:

Bei Bitf-Fehlerraten über 20 konnen Empfangsqualität vermindert werden und Gerausche auftreten. Wenn eine Rate über 20 angezeigt wird, bewegen Sie die Antenne in verschiedene Richtunge,n um eine Position finden bei der die Rate unter 20 ist.

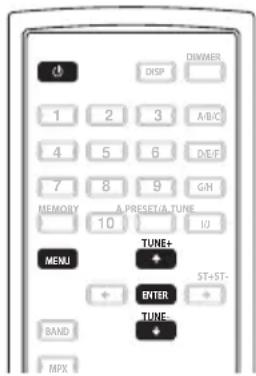

DRC (Dynamic Range Control)

Die DRC (Dynamic Range Control) Funktion lasst Sie den Dynamikumfang der empfangenen Klangs, abhängig vom Inhalt der Sendung, wechseln, so dass der Klang auch bei geringer Lautstärke einfacher zu horen.
- Der Dynamikumfang kann in drei Stufen feingestellt werden.

1 Drücken Sie auf die POWER oder -Tasten, um den Strom einzuschalten.
2 Drücken Sie auf die MENU -Taste zur Menuauswahl.
3 Drehen Sie entweder den TUNING/PRESET Tunerknopf oder drücken Sie auf die ST + oder ST - -Tasten, um die Auschwitz des DRC-Wert Modus anzuzeigen.
4 Drücken Sie auf den TUNING/PRESET Tunerknopf oder auf die ENTER-Taste. um den DRC-Modus einzustellen.

5 Drehen Sie am TUNING/PRESET Tunerknopf oder drucken Sie auf die ST + oder ST -Taste.

Die Anzeige wechsel jeweils wie folgt wenn der TUNING/PRESET Tunerknopf im Uhrzeigersinn gedreht oder die ST + oder ST -Tasten gedrückt werden.

DRC OFF: DRC ist ausgestellt.

Samtliche DRC Sendungen werden ignoriert. Die ist die Standardeinstellung.

DRC ON: Wendet den DRC Wert wie gesendet an.

• Dies ist in Umgebungen mit Hintergrundgeräuschen und bei leisen Passagen der Sendungen besonderss wirksam.

Der DRC-Wert der Sendung wird beim Sender eingestellt.

Der DRC kann verändert werden, um ein optimales Niveau zu erreichen.

Letzte-Funktion-Speicher

• Dieses Gerät verfügt über einen Letzte-Funktion-Speicher, der die Ein- und Ausgabeeinstellungen so speichert, wie sie unmittelbar vor einer Stromunterbrechung eingestellt waren. Diese Funktion macht nach Wiederherstellung des Stromkreislaufs die komplizierte Wiederherstellung der Einstellungen überflüssig.
• Das Gerät ist auch mit einem Sicherheitsspeicher ausgerüstet.
  These Funktionliefert über etwas zwei Wochen Speicherzeit, wenn die Stromversorgungsstaste POWER aus und das Netzkabel von der Stromquelle getrennt sind.

Initialisierung des Mikroprozessors

• Wenn die Anzeige auf dem Display nicht normal ist oder der Betrieb des Geräts nicht die gewünschten Ergebnisse zeigt, wird die Initialisierung des Mikroprozessors durch folgenden Vorgangnotwendig.

1 Drücken Sie am Gerät die Taste POWER, um den Strom auszuschalten.
2 Drücken Sie am Gerät die Taste POWER, um den Strom einzuschalten, während Sie die Taste MENU gedrückt halten.
3 „Memory Clear?" wird auf dem Display angezeigt. Mit Hilfe des TUNING/PRESET - Tunerknopfes am Gerät, wahren Sie entweder „Yes" oder „No" aus, und drücken Sie auf den TUNING/PRESET -Tunerknopf.
4 Wenn „Yes“ gewählt wurde, wird der Speicher gelöscht und das Gerät in den Standy-Modus versetzt. Wenn „No“ gewählt wurde, wird das Gerät in den Standy-Modus versetzt.1

Hinweis

1 Falls Schritt 4 nicht Funktioniert, starten Sie von Schritt 1 neu.
- Falls der Mikroprozessor neugestartet wurde, werden alle Tasteneinstellungen in die Standardwerte zusückgesetzt (Der Wert ist ab Fabrik eingestellt).

Kapitel 6: Andere Anschlüsse

Vorsicht

• Stellen Sie sicher, dass der Strom ausgestellt ist, bevor sie die Anschlüsse herstellen oder wechseln.

Anschluss externer Antennen

• Für eine externe MW-Antenne verwenden Sie 5 m bis 6 mvinylummantelten Draht und bringen Sie dieseninnen oder auBen an. Lassen Sie die Ringantenne angeschlossen. Verwenden Sie nur die beiliegende MW-Rahmenantenne.
• Für den Anschluss einer externen UKW-Antenne benutzen Sie einen PAL-Anschluss.
• Für eine externe DAB-Antenne, verbinden Sie eine externe DAB-Antenne.

Betreiben des Tuners mit dem Fernbedienungssensor ihres Pioneer Verständerkers

Viele Pioneererkomponenten haben SR CONTROL -Buchsen, die zur Verbindung der Komponenten benutzt werden konnen, so dass Sie den Fernbedienungssensor nur einer Komponente nutzen konnen. Bei Verwendung einer Fernbedienung wird das Steuersignal durch die Anschlußkette an die entsprechende Komponente weitergeleitet.

Sollten Sie diese Funktion wahlen, beachten Sie, dass Sie zu Erdungszwecken auch mindestens einen Satz analoge Audiobuchsen an eine andere Komponente anschließen müssen.

1 Verbinden Sie die CONTROL IN Buchse体系建设 Tuners mit der CONTROL OUT Buchse Ihres Pioneer Verständerkers.

Benutzen Sie ein Kabel mit Monoministecker an beiden Enden für die Verbindung.

2 Dieser Prozess kann genutzt werden, um eine Daisy-Kettenverbindung mit anderen Pioneer-Komponenten herzustellen.

Kapitel 7:

Zusätzliche Informationen

Problembehebung

Häufig ist eine vermeintliche Störung oder Fehlfunktion durch einen Bedienungsfehler bedingt. Wenn das Gerät nicht richtig arbeitet, gehen Sie zunachst die unter stehenden Punkte durch. Manchmal wird eine Störung auch durch ein externes Gerät verursacht. Überprüfen Sie alle anderen Komponenten und elektrischen Geräte. Wenn Sie das Problem nicht beheben konnen, wenden Sie sich für Reparaturen an die{nachste Pioneer-Kundendienstelle oder an ihren Handler.

• Wenn die Anlage aufgrund externer Auswirkungen wie statischer Elektrizität nicht richtig Funktioniert,ziehen Sie den Stecker aus der Steckdose und stecken Sie ihn nach kurzer Zeit wieder hinein, um den normalen Betrieb fortzusetzen.

Problem Abhilfe

Das Gerat schaltet sich nicht ein.

• Ziehen Sie den Netzstecker Heraus und stecken Sie ihn wieder hinein.
• Falls Sie versuchen, das Gerät über die Fernbedienung einzuschalten, stellen Sie safer, dass die POWER-Taste an der Frontplatte zuerst eingeschaltet wird.
• Wenn sich das Gerät automatisch selbst ausschalten, wenden Sie sich ihre nachste autorisierte Pioneer-Kundendienstelle in Ihrer Höhe oder an ihren Handler zwecks Reparatur.

Keine Tonwiedergabe. Schalten Sie den Verstärker ein.

• Achten Sie daraufuf, dass der Verstärker richtig angeschlossen ist (siehe Anschlüsse auf Seite 7).
• Drücken Sie die Taste MUTE auf Ihrrem Pioneer Verstärker, um die Stummschaltung zu deaktivieren.

Das System lasst sich nicht per Fernbedienung betätigten.

• Wechseln Sie die Batterien aus (siehe Seite 6).
• Betätigen Sie die Fernbedienung innerhalb von 7 Metern und einem Winkel von 30^ vor dem Fernbedienungssignal-Sensor (siehe Seite 12).
• Entfernen Sie Hindernisse, oder bedieren Sie das System von einer anderen Position aus.
• Vermeiden Sie direkten Lichteinfall auf den Fernbedienungssensor vorne am Gerät.

Die Anzeige ist verdunkelt oder aus.

• Drücken Sie mehrmals auf DIMMER der Fernbedienung, um zur Standardeinstellung zurückzukommen.

Zisch- oder Summlaute treten bei MW-Sendungen auf.
Schalten Sie den Fernseher aus.
(Rauschen durch einen TV oder Störgeräusche im Signal der Rundfunkstation.)
- Wechseln Sie die Position der Rahmenantenne.
Installieren Sie eine Aussenantenne (Seite 27).

Zusätzliche Informationen

Problem Abhilfe

Brummgetone treten während MW Sendungen auf. (Die Signalübermittlung über den Stromnetzkel wird durch die Eigenfrequenz der Stromquelle moduliert.)	• Stecken Sie die Stecker andersherum hinein. • Installieren Sie eine Aussenantenne (Seite 27).
Beträchliches Rauschen beim Radioempfang.	• Schliessen Sie die MW Antenna an und stellen Sie die Richtung und Lage für den besten Empfang ein. Sie konnen auch eine externe MW Innen- oder Aussenantenne anbringen (Seite 27). • Breiten Sie die Drahtannte ganz aus, stellen Sie die Position auf besten Empfang ein und befestigen Sie sie an einer Wand. Sie konnen auch eine UKW-Außenantenne anschließen (Seite 27). • Schalten Sie andere Geräte, die Rauschen erzeugen konnten, aus, oder stellen Sie sie weiter entfernt auf.
Die automatische Abstimmungfindet weniger Sender nicht.	• Das Radiosignal ist zu schwach. Die automatische Abstimmungfindet nur Radiosender mit einem starken Signal. Für höhere Empfindlichkeit sollenn Sie eine Außenantenne anschließen (Seite 27).
Anzeige lautet „Station not available".	• Überprüfen Sie, ob die DAB Antenne angeschlossen ist (Seite 7).
Ich kann die Zusammendienste nicht erreichen.	• Zum Zeitpunkt der Veröffentlichung theses Handbuchsd sind viele Zusammendienste noch nicht verfügbare, diese wird sich mit der Zunahme an DAB Rundfunksendernändern. • Falls ein Sender mit Zusammendienst erreichbar ist, wird die SECONDARY Anzeige blau aufleuchten.
Ein „seifiger" Klang tritt bei manchen Sendern auf. (DAB ist wie andere digitale Medien gut bei der Wiedergabe von qualitativem Klang selbst bei schwachem Signal. Allerdings kann ein „seifiger" Klang auftreten, wenn das Signal zu schach ist.)	• Versuchen Sie, ihre Antene aufzustellen, dass sie die maximale Signalstärke empfängt.

Technische Daten

UKW Tuner-Einheit

Frequenzbereich 87,5 MHz bis 108 MHz

Nutzbare Empfangsempfindlichkeit

NORMAL . Mono: 11,3 dBf, IHF

(1,0 V / 75

50 dB Empfindlichkeit leise

NORMAL. Mono: 21,3 dBf, IHF

(3,2 V / 75

Signal/Rauschabstand

Mono: 76 dB (bei 85 dBf)

Stereo: 75 dB (bei 85 dBf)

Verzerrung .Stereo: 0,3 % (1 kHz)

Wechselkanal Auswahl . . . . . . 75 dB (±400 kHz)

Stereokanaltrennung .45 dB (1 kHz)

Frequenzgang . . . . .±1 dB (30 Hz to 15 kHz)

Klangbildabstand 90 dB

IF Klangbildabstand 95 dB

Antenne 75Ω, nicht symmetrisch

MW-Tuner-Einheit

Frequenzbereich 531 kHz bis 1602 kHz

Empfindlichkeit (IHF, Rahmenantenne)

350 V/m

Auswahl. 33 dB (±9 kHz)

Signal-Rauschabstand 55 dB

Klangbildabstand 35 dB

IF Klangbildabstand 65 dB

Antenneneingang . Schleifenantenne

DAB Tuner

Frequenzbereich

Empfindlichkeit -100 dBm

Signal-Rauschabstand 105 dB

THD + N 0.006% (1 kHz)

Stereokanaltrennung .100 dB (1 kHz)

Auswahl. 40 dB (bei Nachbarkanälen)

Frequenzgang . . . . . ±0,5 dB (5 Hz to 20 kHz)

Digitaler Ausgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Antennenanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 Ω/ohm, F female

Analoge Augsangsleistung .1,85 Vrms

Audiu

Ausgabe (Dynamik/Impedanz)

UKW (100 % MOD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 1000 mV/1 kΩ

MW (30 % MOD) 224 mV/1 kΩ

Verschiedenes

Stromversorgung

220 V bis 240 V Wechselspannung, 50 Hz/60 Hz

Leistungsaufnahme. 12 W

Leistungsaufnahme in Bereitschaft. 0,5 W

Abmessungen

420 mm (B) × 78 mm (H) × 350 mm (T)

Gewicht (ohne Verpackung) 4,3 kg

Zubehör

Fernbedienung. 1

Lithium Batterie (CR2025). 1

Netzkabel 1

Cinch-Stereo-Audiokabel 1

SR Kontrollkabel 1

MW-Rahmenantenne 1

UKW-Antenne 1

DAB-Innenantenne 1

Garantiekarte 1

Bedienungsanleitung

Hinweis

Die technischen Daten und das Design können sich aufgrund von Verbesserungen ohne Ankündigung ändern.

Reinigung des Geräts

Zum Entfernen von Staub und Schmutz ein Poliertuch oder trockenes Tuch benutzen.

• Sind die Oberflächen sehr verschmutzt, mit einem weichen Tuch abwischen, welches in ein fünf bis sechs-fach mit Wasser verdünntes neutrales

Reinigungsmittel getaucht wurde; gut auswringen, dann nochmals mit trockenem Tuch nachwischen. Kein Möbelwachs oder Reiniger verwenden.

• Niemals Verdünner, Benzin, Insektensprays oder andere Chemikalien in der Höhe des Geräts verwenden, Denn diese greifen die Oberfläche an.

Zusätzliche Informationen

DAB Freqenzlabele Band III (174 MHz bis 240 MHz)

Frequenz Wert Frequenz Wert
174,928 MHz	5A	211,648 MHz	10B
176,640 MHz	5B	213,360 MHz	10C
178,352 MHz	5C	215,072 MHz	10D
180,064 MHz	5D	216,928 MHz	11A
181,936 MHz	6A	218,640 MHz	11B
183,648 MHz	6B	220,352 MHz	11C
185,360 MHz	6C	222,064 MHz	11D
187,072 MHz	6D	223,936 MHz	12A
188,928 MHz	7A	225,648 MHz	12B
190,640 MHz	7B	227,360 MHz	12C
192,352 MHz	7C	229,072 MHz	12D
194,064 MHz	7D	230,784 MHz	13A
195,936 MHz	8A	232,496 MHz	13B
197,648 MHz	8B	234,208 MHz	13C
199,360 MHz	8C	235,776 MHz	13D
201,072 MHz	8D	237,488 MHz	13E
202,928 MHz	9A	239,200 MHz	13F
204,640 MHz	9B
206,352 MHz	9C
208,064 MHz	9D
209,936 MHz	10A

L-Band (1452 MHz bis 1490 MHz)

Frequenz Level Frequenz Level
1452,960 MHz	LA	1473,504 MHz	LM
1454,672 MHz	LB	1475,216 MHz	LN
1456,384 MHz	LC	1476,928 MHz	LO
1458,096 MHz	LD	1478,640 MHz	LP
1459,808 MHz	LE	1480,352 MHz	LQ
1461,520 MHz	LF	1482,064 MHz	LR
1463,232 MHz	LG	1483,776 MHz	LS
1464,944 MHz	LH	1485,488 MHz	LT
1466,656 MHz	LI	1487,200 MHz	LU
1468,368 MHz	LJ	1488,912 MHz	LV
1470,080 MHz	LK	1490,624 MHz	LW
1471,792 MHz	LL

Veröffentlich von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten.

BELANGRIJK

vochtigkeit of direct zonlicht (of sterke kunstmatige

verlichting).

D3-4-2-1-7c_A_Du

WAARSCHUWING

Technische gegevens 30

Hoofdstuk 1:

Voordatu begint

Kenmerken

OTHER M-Muziek die nicht in bovenstaande categorieen past

WEATHER -

Weerberichten

FINANCE -
