GEBRUIKSAANWIJZING FF3J PIONEER

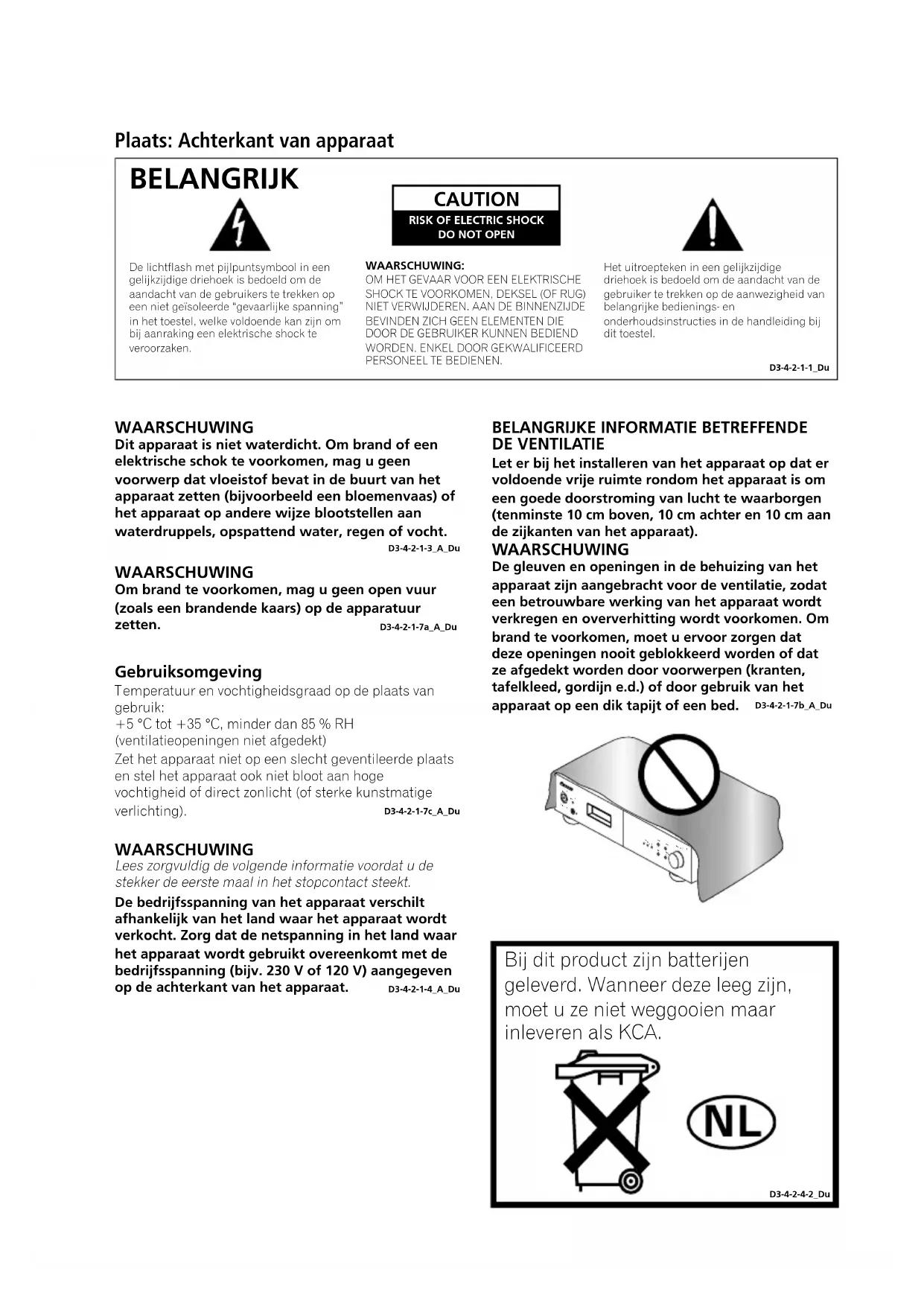

Plaats: Achterkant van apparatus

BELANGRIJK

Delichtflash met pijlpuntsymbol in eengelijzkijdige driehoek is bedoeld om deaandacht van de gebruikers te frekken opeen Niet geisoleerde "gevaarlijke spanning"in het toestel, welke valdoende kan zichonbom bij aanraking een elektrische shock teveroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIDDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEE N ELEMENTEN DIE DOOR DE GEBRUIER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige
driehoek is bedoeld om de aandacht van de
gebruiker te frekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_Du

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A_Du

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op deplaats van gebruik:

+5°C tot +35°C, minder dan 85% RH (ventilatieopeneringen nicht afgedekt)

Zet het apparaat Niet op een slecht geventileerde plaats en stel het apparaat ook Niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting). D3-4-2-1-7c_A_D

WAARSCHUWING

Lees zorgvuldig de volgende informatatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijffsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gezrukt overeenkomt met de bedrijffsspanning (bijv. 230 V of 120 V) aangegeven op dechterkant van het apparaat. D3-4-2-1-4_A_Du

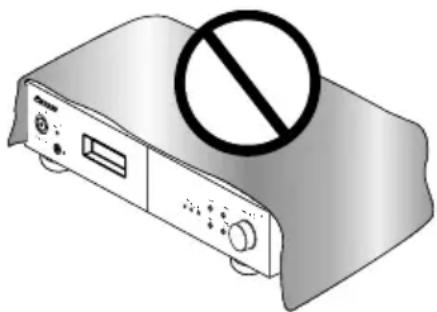

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrije ruimte rondon het apparaat is om een goede doorstroming van luckte te waarborgen (tenminste 10 cm boven, 10 cm darüber en 10 cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat�n aangebracht voor de ventilatie, zodateen betrouwbare werkig van het apparaat worden verkreten en oververhitting worden voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b_A_Du

Bij dit product�zijn batterijengeleverd. Wanner deze leeg�zijn, moet u ze Niet weggooien maar inleveren als KCA.

D3-4-2-4-2_Du

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat Niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekkeruit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodenig dat de stekker in een noodgeval gemakkelijkuit het stopcontact kan worden gehaal. Om brand te voorkomen, moet u de stekkeruit het stopcontact halen wanner u het apparaat langere tijd Niet denkt te gebruiken (bijv. wanner u opvakantie gaat). D3-4-2-2-a_A_Du

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een neue netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er THATMoorDat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoeruit het stopcontact wanner u het apparaat geruime tijd Niet denkt te gebruiken (biv.wonneur opvakantieGaat). D3-4-2-2-1a_A_Du

Pak het netsnoor beet bij de stekker. Trek de stekker er Niet uit door aan het snoer te trekken en trek nooit aan het netsnoor met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoor, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnooren dienen zo te worden geleid dat er Niet per ongeluk iemand op gaat staan. Een beschadigd netsnoor kan brand of een elektrische schokveroorzaken. Kontroleer het netsnoor af en toe. Wanner u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. 5002_Du

Dit apparaat is bestemd voor normal haishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041 Du

Dit product voldoet aan de eisen van de Laagspanningsrichtlijn 2006/95/EG en de EMC Richtlijn 2004/108/EG.

D3-4-2-1-9a_A_Du

Deponeer dit product niel bij het gewone huishoudelijk afval wanncr u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar make en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU. Zwitserland en Noorwegen kuren particulieren hun gebruekte elektronische producten Gratis bij de daarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig niew product koopl) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindkt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoir dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het nicht schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Bedankt voor het aanschaffen van dit Pioneer-product.

Lees alstublieft deze gebruiksaanwijzing goed door zodat u weet hoe u uw apparaat correct kunt gebruiken. Berg de gebruiksaanwijzing na hem te hebben gelezen zorgvuldig op voor later gebruik.

Inhoud

01 Voordat u begint

Kenmerken 5

Inhoud van de doos 5

De batterijplaatsen. 6

De tuner installeren 6

02 Aansluitingen

De kabels aansluiten 7

Analoge audiobronnen aansluiten 9

Inschaken 9

03 Toetsen en displays

Voorpaneel 10

Afstandsbediening 11

04 Luisterenaar FM/AM

Automatisch het Voorkeurgeheugen

instellen 13

Zoekmodus. 14

Voorkeurzenders 16

Een introductie van RDS. 17

Voorkeurzenders voorzien van een naam 18

Laatste functie-geheugen 19

Initialisatie van de microprocessor 19

05 Overige aansluitingen

Een externe antennae aansluiten 20

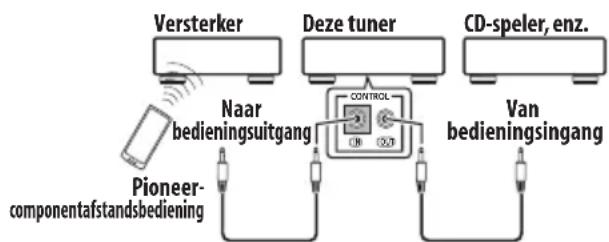

Deze tuner bedienen via de

afstandsbedieningssensor van de

Pioneer-versterker 20

06 Overige informatie

Verhelpen van storingen 21

Audio-onderdelen van hoge kwaliteit

• Schottky barrier diode
  Vergulde aansluiting

100 zenders, groepsvoorkeurzenders (FM/AM 100)

RDS (Radio Data System) met RadioTekst

MPX-modus

Inhoud van de doos

Controleer bij het openen van de doos of de volgende accessoires aanwezigহn.

• Afstandsbediening
  Lithiumbatterij (CR2025)
• Netsnoer
• RCA/phono stereo-audiokabel
• SR-bedieningssignaalkabel
  AM-raamantenne
  FM-antenna
• Garantiebewijs
• Handleiding

Voordat u begint

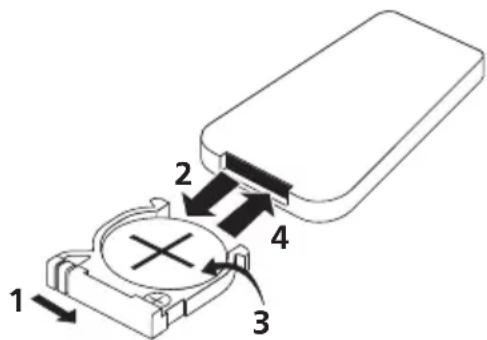

De batterijplaatsen

Plaats de lithiumbatterij (CR2025) in de afstandsbediening zoals hieronder staat aangegeven. De batterij die is meegeleverd bij dit apparaat bevindt zich in de batterijhouser (zie stap 3 hieronder). Als u een afname opmerkt van het bereik, dient u de batterij opdezelfde wijze te verrangen.

1 Druk het ontgrendelingslipje maar rechts om de batterijhouser te openen.
2 Trek de batterijhouseruit.
3 Verwijder de batterij uit de houder.

Als u dit voor het eerst doet dient het beschermplastic te worden verwijderd van de batterij die is bijgeleverd met het system, alvorens hem opnieuw te plaatsen.

4 Plaats een neue batterij in de houder.

Verzeker u ervan dat de ① -zijde van de batterij.
aar boven is gericht als u hem plaatst in de
aangewezen ruimte.

Let op

Houd rekening met het volgende bij gebruik van lithiumbatterijen:

• Er bestaat explosiegevaar bij een onjuiste plaatsing van de batterij. Let erop dat u ter verranging enkel hetzelfde of een vergelijkbaar type gezruikt dat door de fabrikant worden aanbevolen.

• Werp gebruikte batterijen direct weg naervanging. Buiten het bereik van kinderen honden.

• Neem direct contact op met een dokter als hij worden ingeslikt.

• Lithiumbatterijen können (chemische) brandwonden veroorzaken indien verkeerd gebrukt. Haal ze Niet uit elkaar, verwarm ze Niet boven de 100^ en verbrand ze ook Niet.
• Haal de batterij uit het apparaat indien het een maand of langer nicht zal worden gezbruikt.
  Bij het weggooien van gebruike batterijenden dient u altijd de landelijkke milieuuwetten en eventueleplaatselijke voorschriften op te volgen.
• Gebruik of leg de batterijen nicht in direct zonlicht of op een andere warme plaats, zoals in de buurt van een kachel of in een auto die in de zon staat. Dit kan resulteren in lekkage, oververhitting, explosie of het in brand vliegen van de batterijen. Bovendien kan de levensduur van de batterijen afnemen.

De tuner installeren

• Installeer het apparaat op een vlak en stabel oppervlak.
  Installer het Niet op de volgendeplaatsen:

• op een kleuren-TV (het scherm verrormt möglichk)

• in de buurt van een cassettespeler (of in de buurt van een apparaat dat een magnetisch veld creeert). Dit kan interferentie veroorzaken in het geluid.

-in direct zonlicht
- op vochtige of natte lokaties
- op uiterst warme of koude lokaties
- opplaatsen met vibraties of andere bewegingen
- opplaatsen die erg stoffig zijn
- opplaatsen waar warme dampen of olie voorkomen (zoals een keuken)

Aansluitingen

Hoofdstuk 2: Aansluitingen

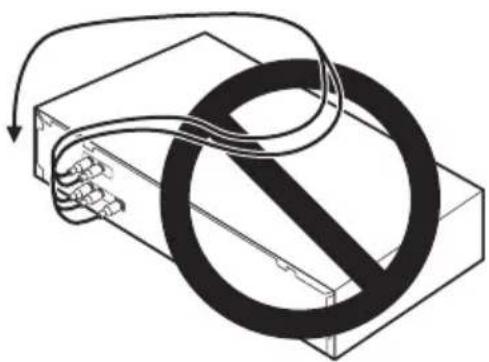

De kabels aansluten

Verzeker uervaan dat de kabels Niet over de bovenkant van het apparaat worden gebogen (zoals worden weergegeven op de afbeelding), aangezien het magnetische veld dat door de transformatoren van dit apparaat worden gecreered een zoemend geluid kanveroorzaken via de luidsprekers.

Belangrijk

• Schakel het apparaat uit en haal het netsnoer uit het stopcontact alvorens een aansluiting te make of te veranderen.

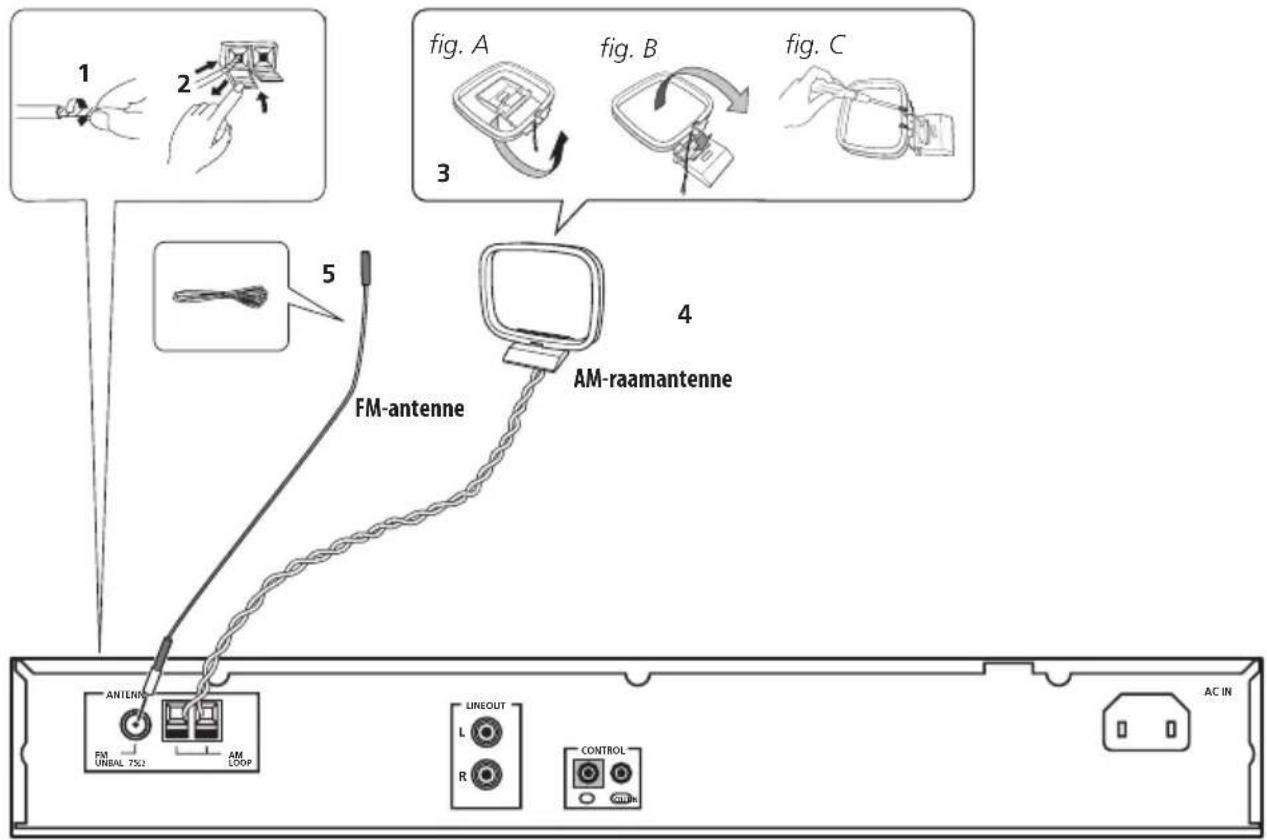

Antennes aansluiten

Sluit de AM-raamantenne en de FM-antenne aan zoals in de afbeelding (pagina 8). Om de ontvangst en geluidskwaliteit te verbeteren kunt u externe antennes aansluiten1 (Zie Een externte antenne aansluiten op pagina 20).

Aansluitingen

1 Trek de buitenisolatie van beiden AM-antennedraden af.

2 Druk de lipjes open,plaats een draad stevig in iedere aansluiting en LASTervolgens de lipjes weeR los om de AM-antennedraden vast te makeN.

3 Maak de AM-raamantenne vast aan de gekoppelde standard.

Om de standard vast te makes aan de antennene dient deze te worden verbogen in derichting van de pij (fig. A),waarna de antennene vast dient te worden geklemd in de standard (fig.B).

• Als u de AM-antenne op een muur of ander oppervlak wenst te monteren, dient de standard vast te worden geschroefd (fig. C) alvorens de antennve vast te klemmen op de standard. Controleer of de ontvangst helder is.

4 Plaats de AM-raamantenne op een plat oppervlak en positioneer hem in de richting die de Beste ontvangst verschaft.

Zorg dat de antennne Niet in contact komt met metalen voorwerpen en houd hem uit de buurt van computers,Televisies of andere elektrische apparatuur.

5 Sluit de FM-antenne 1 opdezelfde wijze als de AM-raamantenne.

Verleng voor de Beste resultaten de FM-antenne volledig en monteer hem op een muur of deurkozijn. Laat hem Niet los hangen of in opgerolde vorm.

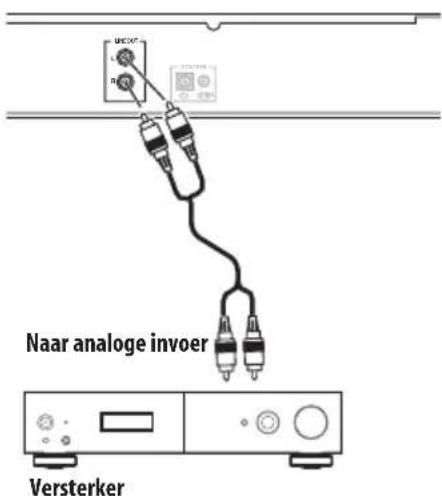

Analoge audiobronnen aansluten

• Gebruik de RCA/phono jack audiokabel om de LINE OUT aansluitingen van dit apparatusaat aan te sluiten op de analoge ingangen van een versterker.

Inschakelen

Verzeker uervaan dat u alle aansluitingen heeft gemaakt alvorens het netsnoer in het stopcontact te steken.

• Sluit het netsnoer aan op de netstroomingang (AC IN) op het Achterpaneel van de tuner en steek hetervolgens in het stopcontact.

Toetsen en displays

Hoofdstuk 3:

Toetsen en displays

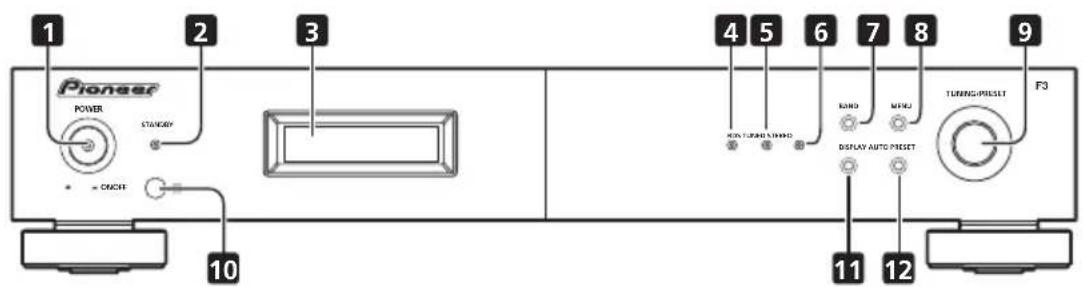

Voorpaneel

1 POWER OFF ON
2 STANDBY-indicator
3 Weergave

Tip

• Liquid Crystal Display

De LCD die is gezruikt in deze apparatuur heeft de neiging om van kleur te veranderen als reactie op de omgevingstemperatuur. De kleurtoon van de display kan grijs worden of zich vermogen om te schakelen van display-informatie kan verminderen als de kamertemporatuur Niet optimaal is of als de apparatuur lang acheterelkaar worden gezruikt. Dit+zijn wel tijdelijke symptomen en het normalaal functioneren wordt hersteld zodra de apparatuur terugkeert maar,zijn optimale temperatuur.

4 RDS-indicator

Licht op als er een RDS-uitzending worden ontvangen en knippertijdens het zoekenaar RDS.

5 TUNED-indicator

Licht op als er correct is afgestemd op een zender.

6 STEREO-indicator

Licht rood op als er een stereo-uitzending wordt ontvangen. Licht op als er een mono-uitzending wordt ontvangen. Licht blauw op als de MPX-monomodus is geselecterd.

Opmerking

1 - Onthoud dat het apparaat ook in de ruststand nog altijd is aangesloten op netstroom. Haal altijd de stekker uit het stopcontact als u uwuis verlaat in de vakantie of op andere momenten waarup het apparaat gedurende een langere tijd Niet denkt te gebruiken.

• Als de apparatuur in de ruststand staat encke wordt uitgeschakeld door te drukken op de POWER-toets van de hoofdeenheid, schakelt de apparatuur Niet opnieuw in als er nogmaals op deze toets worden gedrukt.
  Om de apparatuur in dit geval in te schakelen, dient u te drukken op de -toets van de afstandsbediening of een willekeurige toets (met uitzondering van de POWER-toets) op de hoofdeenheid.
• Als de apparatuur in de ruststand staat en deze wordenuitgeschakeld door het netsnoer te ontkoppelen, is het opnieuw aansluiten van het netsnoer Niet voldoende om de apparatuur wee in te schaken. Om de apparatuur in dit geval in te schaken, dient u het netsnoer opnieuw aan te sluiten enervoigens te drukken op de -toets van de afstandsbediening of een willekeurige toets (met uitzondering van de POWER-toets) op de hoofdeenheid.

Toetsen en displays

7 BAND

Voor het openen/sluiten van de menumodus. Het apparaat sluit het menu automatisch indien er gedurende vijf seconden na hem te hebben geopend geen handeling worden verricht.

9 TUNING/PRESET-knop

Druk op deze knop om een optie te selecteren of een actie uit te voeren.

Draai aan deze knop om menu-opties, radiooorkeurzenders of zenders te selecteren. In de afstemmodus kan de ontvangstfrequentie worden aangepast in opwaartse of neerwaartse richting. Draai de knop met de klok mee om de ontvangstfrequentie te verhogen. Draai de knop gegen de klok in om de ontvangstfrequentie te verlagen.

In de voorkeurmodus wordt door aan deze knop te draaien de volgende of vorige voorkeurzender2 geselecteerd. In deze modus kan geen gebruik worden gemaaakt van automatisch afstemmen.

Gebruik de knop om bij het invoeren van zendernamen de gewenste letters te selecteren (pagea 18).

10 Afstandsbediening

11 DISPLAY

Gebruik deze toets om de weergavemodus te selectoren (pagina 18).

12 AUTO PRESET

Wordt hierop gedrukt in de FM- of AM-stand, dan worden ontvangen stations automatisch opgeslagen in het voorkeuzegeheugen, te beginnen met kanaal A1.

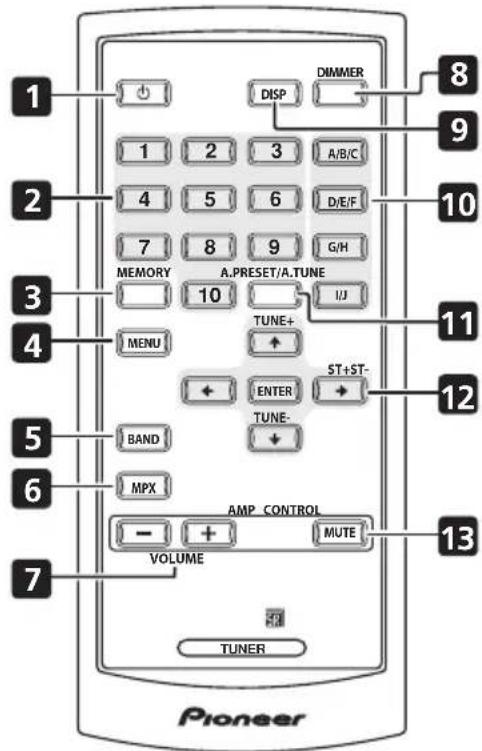

Afstandsbediening

10

Schakelt het apparaat:tussen de ruststand en aan.

2 Zender-oproeptoetsen ( 1 t/m 10)

Gebruik.Deze toetsen om voorkeurzenders in te stellen en reeds ingestelde voorkeurzenders te selecteren.

3 MEMORY

Dient voor het instellen van voorkeurzenders. Deze toets dient ook voor het handmatig instellen van zendernamen voor FM- en AM-uitzendingen, evenals voor het zoeken op programmatype.

4 MENU

Voor het openen/sluiten van de menumodus.

5 BAND

1 Bij ontvangst van AM of FM kan er hinder van rouis zich als er een televisietoestel in de buurt ingeschakeld is. De tuner dient zo ver möglichukuit de buurt te worden gebruikt van een tevisie.
2 Het geheugen worden bij een normale temperatuur onceveer een maand vastgehonden.

Toetsen en displays

6 MPX

Dient voor het schakelen tussen stereo- en mono-ontvangstijdens FM-uitzendingen. Als het signal waak is zou het overschaken op mono de geluidskwaliteit hunnen verbeteren (pagina 15).

7 VOLUME

Gebruik het om het volume van uw Pioneer-versterker aan te passen.

8 DIMMER

Dimt of maakt de display helderder (of schakelt de backlight uit).

9DISP

Gebruik deze toets om de weergavemodus te selectoren (pageina 18).

10 Voorkeurzender-intervaltoetsen (A/B/C, D/E/F, G/H, I/J)

Druk op deze knappen om op een vooringesteld station af te stemmen.

11 A.PRESET/A.TUNE

Door op deze toets te drukken in de FM- of AM-modus, worden zenders met ontvangst automatisch op volgorde opgeslagen in het voorkeurgeheugen, beginnend bij voorkeurzender A1.

12 Afstemtoetsen

ENTER

Hiermee selecteert u een optie of voert u een opdrachtuit.

TUNE + / -

Voor het aanpassen van de ontvangstfrequentie.

ST + / -

Hiermee kiest u een voorkeurradiozender.

13 MUTE

Activeert de mute-functie van uw Pioneer-versterker.

Gebruik van de afstandsbediening

Neem de volgende punten in acht bij gebruik van de afstandsbediening:

• Zorg dat er geen obstakels zich tussen de afstandsbediening en de afstandsbedieningssensor die zich op het apparatusat bevindt.
• De afstandsbediening heeft een bereik van ongeveer 7m bij een hoek van ongeveer 30^ vanaf de afstandsbedieningssensor.
• Het is möglich dat de afstandsbediening Niet goed werkt als er zonlicht of het Licht van een tl-lamp op de afstandsbedieningssensor van het apparatusaat valt.
• Afstandsbedieningen van andere apparatuur können storingen veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
• Vervang de batterijen wonneer het bereik van de afstandsbediening aanzienlijk is afgenomen.

Hoofdstuk 4:

Luisteren maar FM/AM

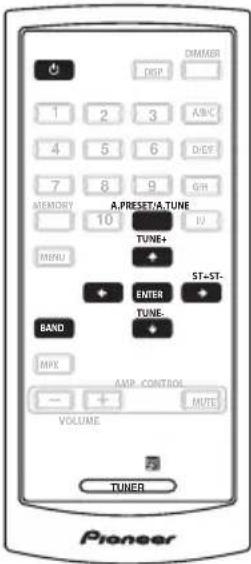

Automatisch het voorkeurgeheugen instellen

1 Verzeker u ervan dat de apparatuur in der ruststand staat en druk verwolgens op de -toets om deze in te schakelen.
2 Dru I BAND-tpetsderwijl u op de display kijk t om de gewenste band te selectoren (AM of FM).
3 D r u kA.PRESPT/AdTUBE-toets.
4 D r u lENT&R-tpetsd e

Het apparaat begint automatisch met het zoekenaar zenders.

• De eerste zender die wordt gezonden worden opgeslagen in het voorkeurgeheugen op kanaal A1.

Opeenvolgende zenders worden automatisch op volgorde opgeslagen op voorkeurzenders A1 t/m A10, B1 t/m B10, C1 t/m C10, D1 t/m D10, E1 t/m E10, F1 t/m F10, G1 t/m G10, H1 t/m H10, I1 t/m I10 en J1 t/m J10, wat neerkomt op maximaal 100 zenders.

Er wird automatisch op kanaal A1 afgestemd nadat het automatische instellen van het voorkeurgeheugen is afgerond.
- Als een zender Niet automatisch kan worden vastgelegd door een slechte ontvangst, kurz u met behulp van "Handmatig afstemmen" de zender alsnog opzoeken en hem cervolgens via de "Voorkeurzenders" handeling opslaan.
- Om deze handeling te annuleren drukt u op de -toets.
- Voer deze handeling UIT met behulp van de afstandsbediening.

STANDAARDWAARDE

Automatisch opgeslagen voorkeeurzenders
A1 t/m A10	87,5 MHz/88,0 MHz/90,0 MHz/92,0 MHz/94,0 MHz/96,0 MHz/98,0 MHz/100,0 MHz/102,0 MHz/104,0 MHz
B1 t/m B10	106,0 MHz/108,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0 MHz/98,0MHz
C1 t/m C10	98,0 MHz
D1 t/m D10	98,0 MHz
E1 t/m E10	98,0 MHz
F1 t/m F10	531 kHz/531 kHz/603 kHz/801 kHz/999 kHz/1197 kHz/1395 kHz/1602 kHz/1602 kHz/999 kHz
G1 t/m G10	999 kHz
H1 t/m H10	999 kHz
I1 t/m I10	999 kHz
J1 t/m J10	999 kHz

Zoekmodus

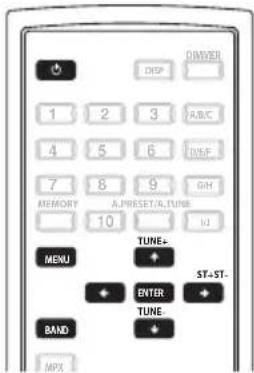

Automatische afstemming

1 Druk op de POWER- of -toets om het apparaat in te schakelen.

2 Druk op de BAND-toets verwijl u op de display kijk t om de gewenste band te selectoren (AM of FM).

3 Druk op de MENU-toets om het menu te selecteren.

4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.

5 Druk op de TUNING/PRESET-knop of ENTER-toets om de automatische afstemmodus in te schakelen.

6 Draai de TUNING/PRESET-knop of druk op de TUNE + of TUNE - toets.

Het automatische zoeken begint en stopt verwolgens als er een zender worden.

• Als er een stereo-zender worden ontvangen in de MPX-stereomodus, verwijl het automatisch afstemmen op de FM-band is ingeschakeld,licht op het voorpaneel de STEREO-indicator op. Als er is afgestemd op een open freiuentie (er geen zender worden ontvangen), wordt het geluiduitgeschakeld en worden de TUNED- en STEREO-indicators gedimd.

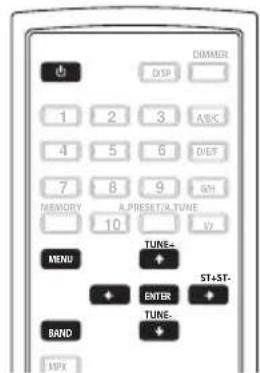

Handmatig afstemmen

1 Dru POwERpof -toets om het apparaat in te schakelen.

2 Dru I BAND-tpetsderwijl u op de display kijk om de gewenste band te selectoren (AM of FM).

3 D r u I MENU-tpetsbomehet menu te selectoren.

4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + of ST - knop te drukken.1

5 Dru KUNING/PRESEK knop of ENTER-toets om de handmatige afstemmodus in te schakelen.

6 Selecteer de zender door de TUNING/ PRESET-knop te draaien of op de TUNE + of TUNE - toets te drukken.

De frequently verandert voortdurend als de TUNE + of TUNE - toets op de afstandsbediening worden vastgehonden.

• Als de MPX-monomodus worden geseleeteerd, worden FM-stereouitzendingen in mono ontvangen enlicht de STEREO-indicator Licht blauw op.

Opmerking

1 Houd de TUNE + of TUNE -toets gedurende minimaal 0,5 seconden ingedrukt om snel af te stemmen.

LuisterenaarFM/AM

Het FM-stereogeluid verbeteren

Als de TUNED- of STEREO-indicator nicht oplicht bij het afstemmen op een FM-zender door een zwak signaal, kut u op de MPX-toets drukken om de tuner te schakelenaar de mono-ontvangstmodus.1 Dit zou de geluidskwaliteit要去en verbeteren en u de kans geen om alsnog te genieten van de uitzending.

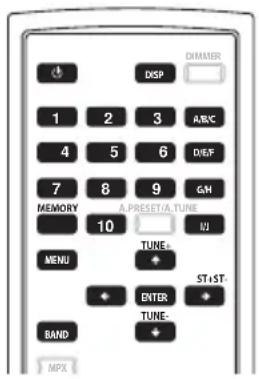

Voorkeurzenders oproepen

Zie "Voorkeurzenders" (agina 16) voor informatie over het vastleggen van voorkeurzenders.

1 Sluit deantine aan en controller of de ontvangst maybeijk is.
2 D r u IPOwERpof -toets om het apparaat in te schakelen.
3 D r u I M E N U - t p e t s c b m e h e t m u nu te selectoren.
4 Selecteer de Zoekmodus door aan de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.
5 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Preset" te selecteren.

6 Druk op de TUNING/PRESET-knop of ENTER-toets om de voorkeurmodus in te schakelen.

7 Kijk maar het scherm en selecteer de gewenste voorkeurzender door aan de TUNING/PRESET-knop te draaien of op de ST + of ST - toets te drukken.

7-1 Druk op een van de voorkeurzender-intervaltoetsen (A t/m J) om het gewenste geheugeninterval (A t/m J) te selecteren.
7-2 Druk op een van de zenderoproeptoetsen (1 t/m 10) om de gewenste voorkeurzender (1 t/m 10) te selecteren.

• Stappen 1 t/m 5 können worden overgeslagen indien de ST + / - , voorkeurzender-interval (A t/m J) en zenderoproeptoeeten (1 t/m 10) worden gezruikt.

De voorkeurmodus worden ingeschakeld als een van deze toetsen worden ingedrukt, onafhankelijk van de huidige menuinstelling.

Voorkeurzenders

1 Gebruik "Automatisch afstemmen" of "Handmatig afstemmen" om af te stemmen op de zender die opgeslagen dient te worden in het voorkeurgeheugen.
2 Druk op de MENU-toets om het menu te selecteren.
3 Draai de TUNING/PRESET-knop of druk op de ST + of ST - toets om "Memory" te selecteren.
4 Druk op de TUNING/PRESET-knop of ENTER-toets om het Voorkeurgeheugen in te stellen en het voorkeurzender-nummer te lately knipperen.

• Stappen 1 t/m 4 können worden overgeslagen indien de MEMORY-toets worden gebrukt.

Als deze toets worden ingedrukt, worden der ruststand van het geheugen ingeschakeld, onafhankelijk van de huidige menuinstelling.

5 Druk op een van de voorkeurzender-intervalknoppen (A t/m J) verwijl het voorkeurzendernummer knippert om het gewenste geheugeninterval (A t/m J) te selecteren.

6 Draai de TUNING/PRESET-knop, druk op de ST +/- toets of druk op de zenderoproep (1 t/m 10) toetsen om de gewenste voorkeurzender te selecteren (1 t/m 10).¹

7 Dru KUNING/PRSEe-knop of de MEMORY-toets om de zender op te slaan in het voorkeurgeheugen verwijl het voorkeurzendernummer knippert.

Herhaal stappen 2 t/m 6 om aanvullende zenders op te slaan.
- Er kuren in totaal 100 voorkeurzenders worden opgeslagen — 10 zenders (kanaal 1 t/m 10) in ieder interval van A t/m J.2

Opmerking

1 Als de huidige voorkeurzender A1 is, wordt door op de ST -toets te drukken of de TUNING/PRESET-knop maar links te draaien zender J10 geselecteerd.
2 De MPX-instelling worden met de zender opgeslagen in het geheugen.

Een introductie van RDS

Radio Data System (RDS) is een system dat door de meeste FM-radiozenders worden gezrukt om luisteraars van informatatie te voorzien, zoals de naam van de zender of het soort programma dat worden uit gezonden.

RDS biodt o.a. de möglichkheid om te Zoeken op soort programma. U kunt bijvoorbeeld een zender zoeken die een programma uitzendt van het type JAZZ.

U=kunt maar de volgende soorten programma's zoeken:1

NEWS-Nieuws

AFFAIRS - Actualiteiten

INFO - Algemene informatie

SPORT-Sport

EDUCATE - Educatief

DRAMA-Hoorspelen e.d.

CULTURE - Nationale of regionale cultuur, theater e.d.

SCIENCE - Wetenschap en technologie

VARIED - Over het algemeen gesproken woord, zoals quizzes of interviews

POP M - Popmuziek

ROCK M - Rockmuziek

EASY M - Easy listening, rustige populaire muziek

LIGHT M-Licht' klassieke muziek

CLASSICS - 'Serieuze' klassieke muziek

OTHER M - Muziek die nicht in bovenstaande categorieën past

WEATHER

Weerberichten

FINANCE -

Beursberichten, zakelijknieuws, handel e.d.

CHILDREN

Kinderprogramma's

SOCIAL -Programma's

over sociale
aangelegenheden

RELIGION - Religieuze programme's

PHONE IN -Programma's waarin mensentelefonisch hunmeningkunnengeven

TRAVEL - Programma's over reizen (aar geen verkeersinformatie)

LEISURE -Vrijeijd en hobby

JAZZ-Jazz

COUNTRY -

Countrymuziek

NATION M - Populaire muziek in andere talen dan Engels

OLDIES-Populaire muziekuit de jaren 50 en 60

FOLK M - Volksmuziek DOCUMENT -

Documentaires

Naar RDS-programma's zoeken

Eén van de meest nuttige functies van RDS is de möglichkeid om te zoekenaar een specifiek type radioprogramma. U kunt zoeken aan alle bovenstaande programmatypes.

1 Druk op de BAND-toets om de FM-band te selecteren.2

2 Druk op de MENU-toets om het menu te selecteren.

3 Selecteer "RDS" Search door de TUNING/ PRESET-knop te draaien of te drukken op de ST + of ST - toets en drukervolgens op de TUNING/PRESET-knop of de ENTER-toets.

4 Selecteer de Zoekmodus door de TUNING/PRESET-knop te draaien of op de ST + ofST - toets te drukken (RDS search, PTY search of TP search).

5 Druk op de TUNING/PRESET-knop of ENTER-toets om te zoekenaar het RDS-programma dat u wilt beluisteren.

Het systeem zoekt de voorkeurzenders afaar het gezochtte type. Als er een wordt verwonden stopt het zoeken en wordt de zender gedurende vrij seconden weergegeven.

6 Als u de betreffende zender wilt beluisteren, dient u binnen die vijf seconden op de TUNING/PRESET-knop of ENTER-toets te drukken.

Als u Niet op de TUNING/PRESET-knop of ENTER-toets drukt worden het zoeken voortgezet.

Als het programmatype Niet worden gezonden, schakelt het apparaat automatisch over op de frequentezoekmodus.3

Opmerking

1 Daarnaast kan ALARM worden weergegeven. ALARM worden gebruikt voor aankondigingen van nooduitzendingen. U(Intt not zoeken aan dit type aankondiging, maar de tuner schakelt automatisch over op dit RDS-siignaal in het geval dat zo een uitzending worden gezonden.
2 RDS is alleen mogelijk op de FM-band.
3 PTY zoekt alleen vooraf ingestelde stations. Als er vooraf geen stations werden ingesteld, of als de PTY Niet kan worden gezonden in de Zoekactie in de vooraf ingestelde stations, wordt NO PTY DATA weergegeven.

Luisterenaar FM/AM

RDS-informatie weergeven

Met de DISPLAY-toets=kunt u de verschillende soorten RDS-informatie weergeven.1

- Druk op de DISPLAY-toets indien u de RDS-informatie wilt zien.

Elke keer dat u op.Deze toets drukt schakelt de weergave als volgt:

• Radio Text (RT) - Berichten die door der radiozender worden uit gezonden. Een praatprogramma kan bijvoorbeeld een telefoonnummer dat u kunt bellen verzenden als RT.
• Program Service Name (PS) - De naam van de radiozender.
• Program Type (PTY) - Hetty dat de zender op dat moment uitzendt.
• Clock Time (CT)

Voorkeurzenders voorzien van een naam

U Aunt uw voorkeurzenders voorzien van een naam om ze makkelijk te herkennen.

1 Selecteer de voorkeurzender die u van een nam wilt voorzien.

Zie Voorkeurzenders oproepen (pagina 15) voor instructies.

2 Druk op de MENU-toets om het menu te selecteren.

3 Selecteer Station Name door de TUNING/ PRESET-knop te draaien of te drukken op de ST + of ST - toets en druk verrolgens op de TUNING/PRESET-knop of de ENTER-toets.

Kies een naam van maximaal acht tekens op basis van de volgende beschikbare karakters.

ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz 0123456789

!"#\(%&'(\)*+,-/[{)^(\wedge_;:)<>? [spatie]

• Gebruk de TUNING/PRESET-knop of ST + / - toetsen om karakters te selecteren.
• Gebruik de TUNING/PRESET-knop of ENTER-toetsen om een karakter vast te leggen. Als er geen karakter worden geselecteerd verschijnt er een spatie.
• De naam worden opgeslagen als de TUNING/PRESET-knop of ENTER-toets worden ingedrukt na het vierde karakter te selecteren.

5 Draai de TUNING/PRESET-knop, druk de voorkeurzender-intervaltoetsen (A t/m J) of druk op de zenderoproeptoets (1 t/m 10).

De display geeft Station Name wee en nervolgens een knipperende cursor op de eerste karakterpositie.

Tip

Herhaal stappen 4 en 5 om een zendernaam te wissen en voer waar bij enkel spaties in.

Opmerking

1 - Als er ruis in het signaal hoorbaar is tijdens het weergeven van RT, hunnen letters verkeerd worden weergegeven.
- NO ** DATA verschijnt als de gezochte data Niet worden.

Laatste functie-geheugen

• Dit apparaat is voorzien van een staat functie geheugen dat de invoer-enuitvoerinstellenen terugzet op de stand waarin ze verkeerden voordat de stroom werkuiq geschakeld.

Deze functie maakt het opnieuw uitvoeren van ingewikkelde instellenen overbodig als de stroom opnieuw worden ingeschakeld.

• Het apparaat is ook voorzien van een back-up geheugen.

Deze functie verschaft ongeveer twee weken aan opslaggeheugen als de POWER-toets van het apparaat op uit staat en het netsnoer Niet is aangesloten.

Initialisatie van de microprocessor

• Als de display verkeerde geevens weergeeft of het apparaat Niet juist functioneert dient de microprocessor op de volgende wijze te worden geinitialiseerd.

1 Druk op de POWER-toets van het apparaat om hem uit te schakelen.

2 Druk op de POWER-toets van het apparaat om hem in te schakelen terwijl u de MENU-toets ingedrukt houdt.

3 "Memory Clear?" verschijnt op het display. Selecteer "Yes" of "No" met behulp van de TUNING/PRESET-knop van de hoofdeenheid en drukervoigens op de TUNING/PRESET-knop.

4 A "Yes" wördt geselecteerd, worden het geheugen van de apparatuur gewist en schakelt deze over op de ruststand. Als "No" worden geselecteerd, schakelt de apparatuur over op de ruststand.1

Opmerking

1 - Als stap 4 nicht werkt dient u terug te gaan maar stap 1.

• Als de microprocessor juist is geinitialiseerd, zijn alle toetsinstellenen teruggekeerd maar de standardinstellenen (de instellenen die in de fabriek�toegewezen).

Hoofdstuk 5:

Overige aansluitingen

Let op

• Verzeker uervaan dat het apparaat isuitgeschakeld alvorens een aansluiting te makes of te veranderen.

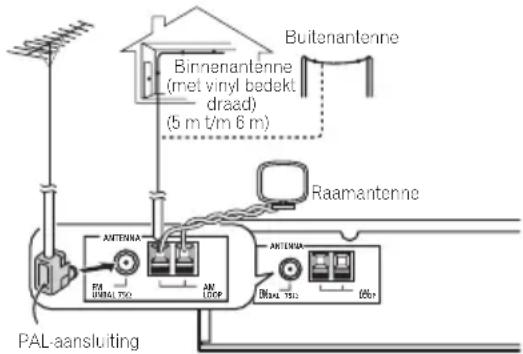

Een externe antennene aansluiten

exlner FM-antenne exlerne AM-anlenne

• Wilt u een externe AM-antenne aansluiten, gebruik dan 5m t/m 6 m met vinyl geisoleerde kabel en installer die binnen of buiten. Laat de raamantenne aangesloten. Gebruik enkel de bijgeleverde AM-raamantenne.
• Wilt u een externe FM-antenne aansluiten, gebruik dan een antenne met PAL-aansluiting.

Deze tuner bedieren via de afstandsbedieningssensor van de Pioneer-versterker

Veel Pioneer-componenten zijn voorzien van SR CONTROL aansluitingen, die kuren worden gebruikt om apparatuur met elkaar te verbinden zodate die allemaal kuren worden bediend via de afstandsbedieningsensor van slechts een van die componenten. Bij gebruik van een afstandsbediening, worden het bedieningssignaal doorgestuurd door de keten tot het gewenste apparaat.

Als u deze optie gebruikt, moet u zich ervan verzekeren dat u minimaal een paar analoge audio-aansluitingen heeft aangesloten op een ander component als aarding.

1 Sluit de CONTROL IN-aansluiting van deze tuner aan op de CONTROL OUT-aansluiting van uw Pioneer-versterker.

Gebruik voor de verbinding een kabel die is voorzien van een mono mini-stekker aan ieder uiteinde.

2 Dit proces kan worden toegepast om aanvullende Pioneer-apparatuur achtereenvolgens aan te sluiten.

Overige informatatie

Hoofdstuk 6:

Overige informatatie

Verhelpen van storingen

Veel mensen denken dat er iets mis is met hun apparatuur terwijl ze in feite zichl iets tout hebben gedaan. Doorloop eerst de onderstaande lijst indien u denkt dat het apparaat nicht juist functioneert. Soms kan de storing voroorzaakt worden door een andere component. Controller aan ook de andere componenten en elektrische apparatuur die gebruikt worden. Als u het probleem aan de hand van de gegeven maatregelen Niet kunt verhelpen, dient u contact op te nemen met uw dichtst bijzijnde officiele Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te latent repareren.

• Als het systemeertiet goed werkdt door externe oorzaken zoals statische elektriciteit, haalt u de stekker even uit het stopcontact. Het apparaat za daarna vaak weeer normal functioneren.

Probleem Oplossing
De spelER kan nicht worden aangezet.	·Haal de stekker uit het stopcontact en steek hem waartering. ·Als u probeert in te schakelen met behulp van de afstandsbediening, dient u er zeker van teijken dat de POWER-toets op het voorpaneel is ingeschakeld. ·Als de stroom automatisch uittvalt, dient u het apparaat� het dichtstbijzijnde officiële Pioneer-servicecentrum of vakhandelaar te brengen voor reparatie.
Er worden geen geluid weergegeven.	·Zet de versterker aan. ·Controler of de versterker juist is aangesloten (raadpleeg Aansluitingen op pagina 7). ·Druk op de MUTE-toets van uw Pioneer-versterker om het geluid aan te zetten.
De afstandsbediening doet het Niet.	·Vervang de batterij (pagina 6). ·Blijf binnen de 7 m, 30° van de afstandsbedieningsensor op het voorpaneel (pagina 12). ·Verwijder het obstaktef of bedien het vanuit een andere positie. ·Zorg dat er geen direct Licht valt op de sensor op het voorpaneel.
De display is donker of staat uit.	·Druk herhaaldelijk op DIMMER op de afstandsbediening om terug te keren maar de standaardinstelling.
AM-uitzendingen bevatten sissende of brommende geluiden. (Ruis van een TV of interferentie in de signalen die worden verzonden door de zender.)	·Zet de TV uit. ·Verander de positie van de raamantenne. ·Sluit een buitenantenne aan (pagina 20).

Overige informatie

Problem Oplossing

Ruis (gezoem) wordt weergegeven tijdens AM-uitzendingen.

(Signalen die worden verzonden via stroomkabels worden beinvloed door de stroombronfrequentie.)

Ernstige ruis in radio-uitzendingen.

• Plaats de stekker in de omgekeerde richting.

• Sluit een buitenantenne aan (pagea 20).

• Sluit de AM-antenne aan en pas de richting en positie aan voor een optimale ontvangst. U kunt ook een externe binnen of buiten AM-antenne aansluiten (pagea 20).

• Rol de FM-draadantenne—helemaaluit,richt hem voor een zo goed可想而知ke ontvangst en monteer hem op een muur. U kunt ook een FM-buitenantenne aansluiten (pagina 20).
• Zet andere apparaten die storing können veroorzaken uit of zet ze verdier weg.

Automatisch afstemmen mist bepaalde stations.

• Het radiosignaal is zwak. Met automatisch afstemmen vindt u alleen stations met een goed signaal. Wilt u betere ontvangst, sluit dan een buitenantenne aan (pageina 20).

Overige informatatie

Technische gegevens

FM-tunergedeelte

Frequentiebereik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87,5 MHz t/m 108 MHz

Effectieve gevoeligheid

NORMAL .Mono:11,3 dBf,IHF

(1,0 V / 75

50 dB dampende gevoeligheid

NORMAL . Mono: 21,3 dBf, IHF

(3,2 V / 75

Signaal-tot-ruis verhouding

Mono: 76 dB (bij 85 dBf)

Stereo: 75 dB (bij 85 dBf)

Vervorming. . Stereo: 0,3 % (1 kHz)

Wisselende kanaalselectiviteit

.75dB（±400kHz)

Stereo-separatie. 45 dB (1 kHz)

Frequentieresponse

± 1 dB (30 Hz t/m 15 kHz)

Beeldresponseverholding. 90 dB

IF-responseverholding .95 dB

Antenne-invoer. 75 Ω ongebalanceerd

AM-tunergedeelte

Frequeniebereik . 531 kHz t/m 1602 kHz

Gevoeligheid (IHF, raamantenne) 350 V/m

Selectiviteit. 33 dB (±9 kHz)

Signaal-tot-ruisverhouding 55 dB

Beeldresponseverhouding. .35 dB

IF-responseverholding .65 dB

Antenne . Raamantenne

Audiogedeelte

Uitvoer (Vermogen/Impedantie)

FM (100 % MOD) 1000 mV/1 kΩ

AM (30 % MOD) 224 mV/1 kΩ

Overig

Spanningsvereisten

AC 220 V t/m 240 V, 50 Hz/60 Hz

Stroomverbruik 8W

Stroomverbruik in standby. 0,5 W

Afmetingen

420 mm (B) x 78 mm (H) x 350 mm (D)

Gewicht (zonder verpakking) 4,3 kg

Toebehoren

Afstandsbediening 1

Lithiumbatterij (CR2025) 1

Netsnoer 1

RCA/phono stereo-audiokabel. 1

SR-bedieningssignaalkabel 1

AM-raamantenne 1

FM-antenne 1

Garantiebewijs 1

Handleiding

Opmerking

• Specificaties en ontwerp können zonder voorafgaande aankondiging gewijzigd worden in verband met möglichke verbeteringen.

Het apparatus reinigen

• Gebruik een poetsdoek of een droge doeok om stof en vuil te verwijderen.
• Wanner het oppervlak vuil is, dient u met een schone doek, die is gedrenkt in een neutrale reiniger, die vijf tot zesmaal verdund is in water, en daarna isuitgewrongen, het apparaat af te nemen en het verwolgens opnieuw af te nemen met een droge doek. Gebruik geen meubelwas of -reinigers.
• Nooit thinner, benzine of insecticidesprays of andere chemicalien op of in de buurt van dit apparaat gebruiken, odomat hierdoor het oppervlak worden aangetast.

Uitgeveen door Pioneer Corporation.

Alle rechten voorbehonden.
