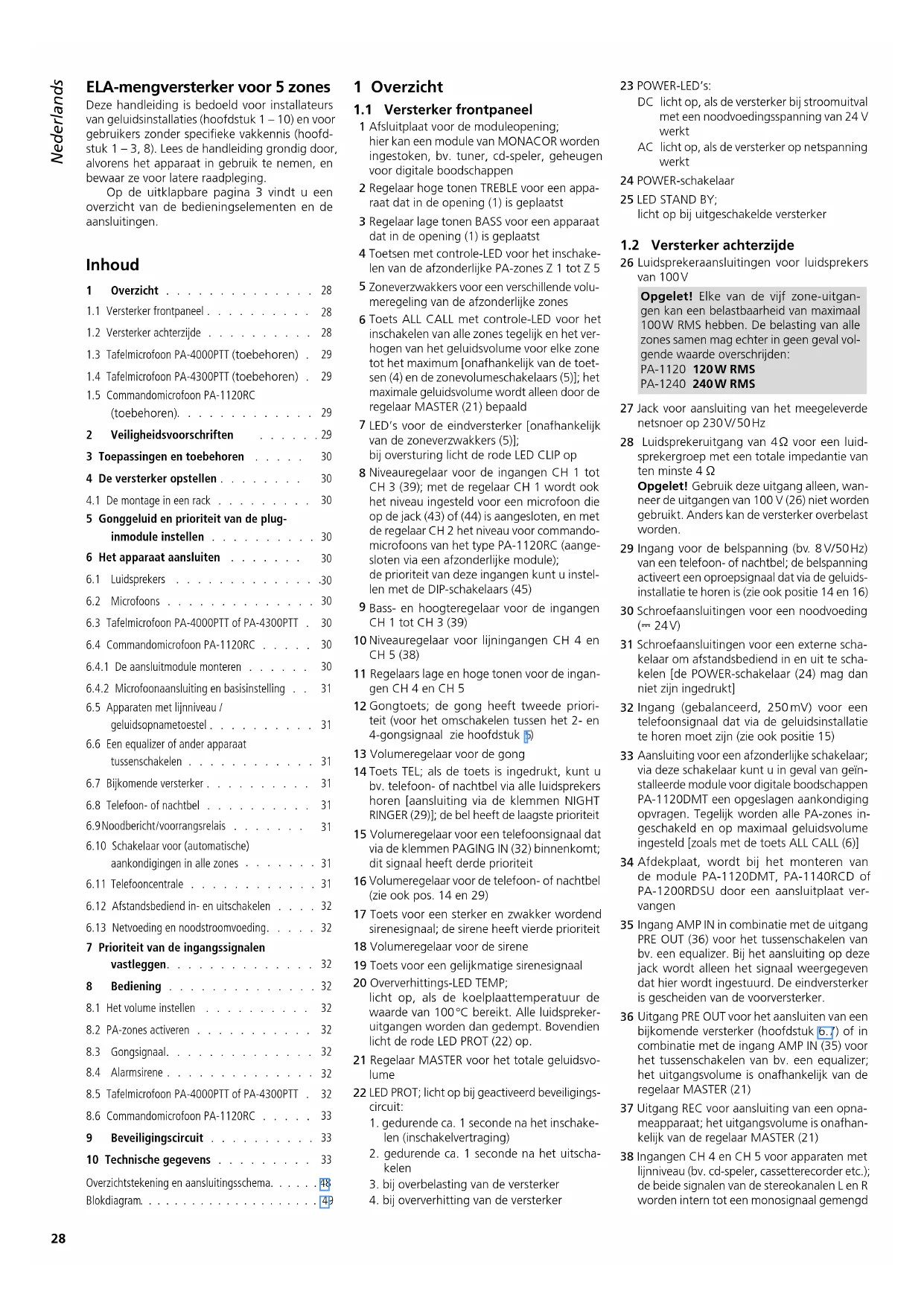

ELA-mengversterker voor 5 zones

Deze handleiding is bedoeld voor installmenters van geluidinstallaties (hoofdstuk 1-10) en voor gebruikers zonder specifieke vakkennis (hoofdstuk 1-3,8).Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van de bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht 28

1.1 Versterker frontpaneel 28
1.2 Versterker achterzijde 28
1.3 Tafelmicrofoon PA-4000PTT (toebehoren) 29
1.4 Tafelmicrofoon PA-4300PTT (toebehoren) 29
1.5 Commandomicrofoon PA-1120RC (toebehoren). 29

2 Veiligheidsvoorschriften 29
3 Toepassingen toebehoren 30
4 De versterker opstellen 30
4.1 De montage in een rack 30
5Gonggeluid en prioriteit van de pluginmodule instellen 30

6 Het apparatus aansluiten 30
6.1 Luidsprekers 30
6.2 Microfoons 30
6.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT 30
6.4 Commandomicrofoon PA-1120RC 30
6.4.1 De aansluitmodule monteren 30
6.4.2 Microfoonaansluiting en basinstalling 31
6.5 Apparaten met lijniveau / geluidsopnametoestel 31
6.6 Een equalizer of andar apparaat tussenschakelen 31
6.7 Bijkomende versterker 31
6.8 Telefoo-n-of nachtbel 31

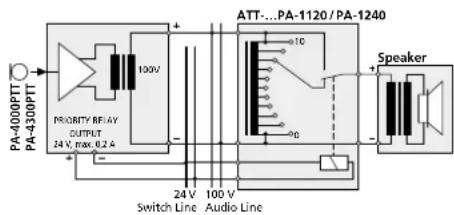

6.9 Noodbericht/voorrangsrelais 31

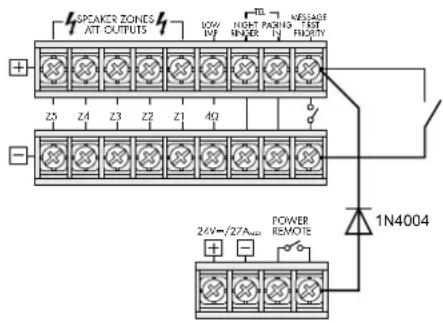

6.10 Schakelaar voor (automatische) aankondigingen in alle zones 31
6.11 Telefoocentrale 31
6.12 Afstandsbediend in- en uitschakelen 32
6.13 Netvoeding en noodstroomvoeding. 32

7 Prioriteit van de ingangssignalen vastleggen. 32
8 Bediening 32
8.1 Het volume instellen 32
8.2 PA-zones activeren 32
8.3 Gongsignaal. 32
8.4 Alarmirene 32
8.5 Tafelmicrofoon PA-4000PTT of PA-4300PTT 32
8.6 Commandomicrofoon PA-1120RC 33
9 Beveiligingscircuit 33
10 Technische gegevens 33

Overzichtstekening en aansluitingsschema. 48

Blokdiam. 49

1 Overzicht

1.1 Versterker frontpaneel

1 Afsluitplaat voor de moduleopening; hier kan een module van MONACOR worden ingestoken, bv. tuner, cd-speler, geheugen voor digitale boodschappen
2 Regelaar hoge tonen TREBLE voor een apparaat dat in de opening (1) is geplaatst
3 Regelaar lage tonen BASS voor een apparaat dat in de opening (1) is geplaatst
4 Toetsen met controle-LED voor het inschakelen van de afzonderlijke PA-zones Z 1 tot Z 5
5 Zoneverzwakkers voor een verschillende volumeregeling van de afzonderlijke zones
6 Toets ALL CALL met controle-LED voor het inschakelen van alle zones tegelijk en het verhogen van het geluidsvolume voor elke zone tot het maximum [onafhankelijk van de toetsen (4) en de zonevolumeschakelaars (5)]; het maximale geluidsvolume wordt alleen door de regelaar MASTER (21) bepaald
7 LED's voor de eindversterker [onafhankelijk van de zoneverzwakkers (5)]; bij oversturinglicht de rode LED CLIP op
8 Niveauregelaar voor de ingangen CH 1 tot CH 3 (39); met de regelaar CH 1 worden ook het niveau ingesteld voor een microloon die op de jack (43) of (44) is aangesloten, en met de regelaar CH 2 het niveau voor commando microfoons van het type PA-1120RC (aangesloten via een afzonderlijke module); de prioriteit van deze ingangen kut u instellen met de DIP-schakelaars (45)
9 Bass- en hoogteregelaar voor de ingangen CH 1 tot CH 3 (39)
10 Niveauregelaar voor lijningangen CH 4 en CH 5 (38)
11 Regelaars lage en hoge tonen voor de ingangen CH 4 en CH 5
12 Gongtoets; de gong heeft tweede priori teit (voort het omschakelen tussen het 2- en 4-gongsignaal zie hoofdstuk
13 Volumeregelaar voor de gong
14 Toets TEL; als de toets is ingedrukt, kurz u bv. telefoo-n of nachtel via alle luidsprekers horen [aansluiting via de klemmen NIGHT RINGER (29); de bel heeft de laagste prioriteit
15 Volumeregelaar voor een telefoonsignaal dat via de klemmen PAGING IN (32) binnenkomt; dit signaal heeft derde prioriteit
16 Volumeregelaar voor de telefoon- of nachtbel (zie ook pos. 14 en 29)
17 Toets voor een sterker en zwakker wordend sirenesignaal; de sirene heeft vierde prioriteit
18 Volumeregelaar voor de sirene
19 Toets voor een gewelijkmatige sirenesignaal
20 Oververhittings-LED TEMP; Licht op, als de koelplaattemperatuur de waarde van 100^ bereikt. Alle luidsprekeruitgangen worden dan gedempt. Bovendien Licht de rode LED PROT (22) op.
21 Regelaar MASTER voor het totale geluidsvolume
22 LED PROT;licht op bij geactiveerd beveiligings-circuit:

1. gedurende ca. 1 seconde na het inschakelen (inschakelvertraging)
2. gedurende ca. 1 seconde na het uitschakelen
3. bij overbelasting van de versterker
4. bij oververhitting van de versterker

23 POWER-LED's:

DC Licht op, als de versterker bij stroomuitval met eenoodvoedingsspanning van 24 V werkt
AClicht op,als de versterker op netspanning werkt

24 POWER-schakelaar

25 LED STAND BY;

licht op bij uitgeschakelde versterker

1.2 Versterkerchterzijde

26 Luidsprekeraansluitingen voor luidsprekers van 100V

Opgelet! Elke van de vijf zone-uitgangen kan een belastbaarheid van maximaal 100W RMS hebben. De belasting van alle zones samen magECHter in geen geval volgende waarde overschrijden:

PA-1120 120W RMS

PA-1240 240W RMS

27 Jack voor aansluiting van het meegeleverde netsnoer op 230V/50Hz
28 Luidspekeruitgang van 4 voor een luidspekergroep met een totale impedantie van ten minste 4

Opgelet! Gebruik deze uitgang alleen, wann- neer de uitgangen van 100 V (26) Niet worden gebruikt. Anders kan de versterker overbelast worden.

29 Ingang voor de belspanning (bv. 8V/50Hz) van een telefoon- of nachtbel; de belspanning activeert een oproepsignaal dat via de geluidsinstallatie te horen is (zie ook positie 14 en 16)
30 Schroefaansluitingen voor een noodvoeding (= 24V)
31 Schroefaansluitingen voor een externe schakelaar om afstandsbediend in en uit te schakelen [de POWER-schakelaar (24) mag dan Niet+zijn ingedrukt]
32 Ingang (gebalanceerd, 250mV ) voor een telefoonsignaal dat via de geluidsinstallatie te horen moetijken (zie ook positie 15)
33 Aansluiting voor een afzonderlijke schakelaar, via deze schakelaarkest u in geval van geinstalleerde module voor digitale boodschappen PA-1120DMT een opgeslagen aankondiging opvragen. Tegelijk worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met de toets ALL CALL (6)]
34 Afdekplaat, worden bij het monteren van de module PA-1120DMT, PA-1140RCD of PA-1200RDSU door een aansluitplaat vervangen
35 Ingang AMP IN in combinatie met de uitgang PRE OUT (36) voor het tussenschakelen van bv. een equalizer. Bij het aansluiting op deze jack worden alleen het signalaal weergegeven dat hier worden ingestuurd. De eindversterker is geschieren van de Voorsterker.
36 Uitgang PRE OUT voor het aansluten van een bijkomende versterker (hoofdstuk 6.7) of in combinatie met de ingang AMP IN (35) voor het tussenschakelen van bv. een equalizer; het uitgangsvolume is onafhankelijk van de regelaar MASTER (21)
37 Uitgang REC voor aansluiting van een opnameapparaat; het uitgangsvolume is onafhankelijk van de regelaar MASTER (21)
38 Ingangen CH 4 en CH 5 voor apparaten met lijniveau (bv. cd-speler, cassettercorder etc.); de beiden signalen van de stereokanalen L en R worden intern tot een monosignaal gemengd

39 Gebalanceerde ingangen CH 1 tot CH 3 via XLR/stekkerbus(combo); de ingangsgevoeligheid kan met de regelaars GAIN (41)ussen microfoon- en lijniveau worden ingesteld (2,5 - 250mV)
40 Schakelaar PHANTOM POWER voor het in-schakelen van de voedingsspanning van 17 V voor microfoons met fantoomvoeding; telkens voor de ingangen CH 1 tot CH 3
Opgelet! Als de voedingsspanning van 17 V wordt ingeschakeld, mag op de betreffende ingangsjack (39) geen microfoon met oncebalanceerde uitgang zijn aangesloten; deze kan immers worden beschadigd.
41 Regelaar voor het instellen van de ingangsgevoeligheid; telkens voor de ingangen CH 1 tot CH 3 (zie pos. 39)
42 Schroefklemmen voor het aansluiten van een noodbericht / voorrangsrelais, die hoofdstuk 5.9
43 Jack PA-4000PTT voor de aansluiting van een ELA-tafelmicroloon van het type PA-4000PTT
44 Jack PA-4300PTT voor de aansluiting van een ELA-tafelmicroloon van het type PA-4300PTT
45 DIP-schakelaars MIC PRIORITY; in de stand ON wordt de overeenkomstige ingang (CH 1, CH 2 of CH 3) van 4de op 3de prioriteit ingesteld
46 Plaatje; bij gebruik van de commandomicrofoon PA-1120RC wordt hier de aansluit-modulegemonteerd

1.3 Tafelmicrofoon PA-4000PTT (toebehoren)

Belangrijk! Voor het gebruik van de microloon要去 absluut het hoofdstuk 6.3 in acht genomen worden.
47 DIP-schakelaar CHIME in de stand ON werkblinkt het gongsignal als de spreaktoets TALK (51) worden ingedrukt
48 DIP-schakelaars PRIORITY; OFF: de microfoon heeft vierde prioriteit ON: de microfoon heeft tweede prioriteit; bij het indrukken van de spreaktoets TALK worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met toets ALL CALL (6)]; en de klemmen PRIORITY RELAY OUTPUT (42) leveren een spanning van 24V / 0,2A max. om het noodbericht / voorangs-relais in te schaken (zie hoofdstuk 5.9)
49 RJ-45-aansluiting voor verbinding met de aansluiting PA-4000PTT (43) op de versterker
50 Microfoonkapsel met windschem
51 Spraaktoets TALK; bij ingedrukte toetslicht de groene led erboven op

1.4 Tafelmicrofoon PA-4300PTT (toebehoren)

Belangrijk! Voor het gebruik van de microloon要去 absluut het hoofdstuk p.3 in een genomen worden.
52 DIP-schakelaar CHIME in de stand ON werklijk het gongsignaal als de spreaktoets TALK (58) worden ingedrukt
53 DIP-schakelaars PRIORITY OFF microfoon heeft vierde prioriteit
ON de microfoon heeft tweede prioriteit; bij het indrukken van de spreaktoets TALK worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met toets ALL CALL (6)]; en de klemmen PRIORITY RELAY OUTPUT (42)

54 Schakelaar MASTER/SLAVE voor het vastleggen van de prioriteit bij het aansluiken vaneerderde micro foons PA-4300PTT
SLAVE andere microfoons die aan MAster zijn geschakeld, hebben voorrang
MASTER de microfoon heeft prioriteit op microfoons die op SLAVE staan
55 RJ-45-aansluiting OUTPUT voor verbinding met de aansluiting PA-4300PTT (44) op de versterker
56 RJ-45-aansluiting LINK voor het aansluien van een bijkomende microfoon PA-4300PPT (maximaal 3 met elkaar verbonden microfoons+kennen op de versterker aangesloten worden)
57 Microfoonkapsel met windschem
58 Spraaktoets TALK; bij ingedrukte toetslicht de groene led TALK erboven op De rode led BUSy Licht op, als door een andere PA-4300PTT gesproken worden, waarvan de schakelaar MASTER / SLAVE in de stand MASTER staat.
leveren een spanning van 24V / 0,2A max. om het noodbericht / voorrangs-relais in te schakelen (zie hoofdstuk 6.9)

1.5 Commandomicrofoon PA-1120RC (toebehoren)

Voor het gebruik PA-1120RC要去 de aansluit-module die bij de microfoon is bijgeleverd, worden ingebouwd (zie hoofdstuk 6.4.1).

59 Schakelaar DIGITALMESSAGE; in de stand ON kurz u opgeslagen aankondigingen opvragen*
60 Schakelaar TALK voor het vastleggen van de prioriteit bij het aansluien van meerder microfoonsPA-1120RC
SLAVE andere microfoons die naar PRIORITY zichn geschakeld, hebben voorrang
PRIORITY de microfoon heeft prioriteit op microfoons die op SLAVE staan
61 Jack LINK voor het aansluiten van andere commandomicrofoons van het type PA-1120RC
62 Jack OUTPUT om te verbinden met de jack INPUT van de aansluitmodule die samen met de microfoon is geleverd
63 Ingangsjacks AUX IN voor een bijkomend audiosignaal met lijniveau
64 Uitgangsnavieuregelaar voor het microfoonsignaal en het signaal van de jacks AUX IN (63)
65 Microfoonkapsel met windschem
66 Controle-LED's

POWER versterker ingeschakeld
SENDlicht op, wanner u zelf iets aankondigt of wanner een opgeslagen aankondiging* wordt opgevraagd
BUSY Icht op, wonneer u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-1120RC
67 Spraaktoets TALK
68 Draaischakelaar voor het selecteren van een opgeslagen aankondiging*
69 Toetsen Z 1 - Z 5 met controle-LED's voor het inschakenen van zones waar de aankondiging要去 worden gehoord
70 Toets ALL CALL met de contrôle-LED voor het inschakelen van alle zones tegelijk [zoals de toets (6)]

71 Toets REPEAT/ STOP voor de meervoudige weergave van een opgeslagen aankondig ing*een tweede keer drukken op de toets beeindigt de aankondiging
72 Toets START/ STOP voor het weergeven van een opgeslagen aankondiging*; een tweede koer drukken op de toets beeindigt de aankondiging

2 Veiligheidsvoorschriften

Het apparatus is in overeenstemming met alle relevante EU-Richtlijnen en is waarom gekenmerkt met CC

WAARSCHUWING De netspanning van het apparaat is levensgevaarlijk. Open het apparaat Niet, en zorg dat u niets in de ventilatieopeningen steekt! U loopt het risico van een elektrische schok.

Tijdens het gebruik staan de luidspekeraansluitingen (26) onder een levensgevaarlijke spanning tot 100V . Sluit de versterker alleen aan resp. wijzig bestaande aansluitingen alleen, als de versterker is uitgeschakeld.

In de uitgeschakelde toestand is de versterker nicht volledig zonder netspanning. Hij verbruikt nog steeds een geringe hoeveelheid stroom.
- Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd druip-en spatwater, uitzonderlijk warmeplaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40^ ).
- Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
- De warmte die in het toestel ontstaat, moet door ventilatie worden afgevoerd. Dek de ventilatieopengenien Niet af.
- Schakel het apparaat Niet in resp. trek onmiddelijk de stekker uit het stopcontact:

1. wonneer het apparaat of het netsnoer zichtbaar beschadigd is,
2. wanneer een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is gevallen,
3. wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval hersteld worden door een gekwalificeerd vakman.

Trek de stekker nooit met het snoer uit het stopcontact, maar steeds met de stekker zelf.
- Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicalien.
In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een Niet-gekwalificeerd person vervalt de garantie en de verantwoordelijkheid voor hieruitresulterende materièle of lichamelijke schade.

Wonneer het apparaat definitiefuit bedrivij wordt genomen, bezorg het dan voor milieuvriendelijkke verwerking aan eenplaatselijkrecyclagebedrijf.

• Werking alleen möglich bij gemonteerde module voor digitale boodschappen PA-1120DMT

3 Toepassingen en toebehoren

Deze versterker is special ontworpen voor het gebruik in geluidsinstallaties in 100 V-techniek. Ze beschikken over uitgangen van 100 V voor maximaal 5 PA-zones, waarvan u het volume individuelk Aunt instellen. Via drie ingangen met verschillend instelbare prioriteit+kennen microfoons of apparaten met lijnuitgang worden aangesloten. Twee andere lijningangen met laagste prioriteit verwolledigen de aansluitmogelijkheden.

Toebehoren
Plug-inmodules voor de uitbreidingsopening (1)
PA-1120DMT	geheugen voor digitale boodschap- pen met schakelklok
PA-1140RCD	radio/cd-speler
PA-1200RDSU	AM/FM-radiometaudio-speler
PA-tafelmicrofoons speciaal voor deze versterker
PA-4000PTT (figuur 3)	Een tafelmicroloon kutn u op de jack PA-4000PTT (43) aansluiten.
PA-4300PTT (figuur 4)	U kutn een tafelmicroloon op de jack PA-4300PTT (44) aansluiten. In tolaal+kunnen er drie PA-4300PTT-microfoons met de versterker gezruikt worden.
PA-1120RC (figuur 3)	Er kuren drie commandmicro- foons worden aangesloten; de micro-oon worden met een aansluitmodule geleverd die in de versterker worden gemonteerd.

4 De versterker opstellen

De versterker is voorzien voor montage in een 19^ -rack (482 mm),maar kan ook als tafelmodel gebruikt worden. In elk geval要去 de lucht door alle ventilatieoppeningen konnen stromen, om voldoende ventilatie van de eindversterkers te verzekeren.

4.1 De montage in een rack

Voor de montage in een rack hebt u 3 HE (rack-eenheden = 133mm nodig. Om te voorkomen dat het rack topzwaar worden,Client de versterker in het onderste gedeelte van het rack gemonteerd te worden. De frontplaat alleen is nicht voldoende voor een veilige bevestiging. Het toestel moet links en rechts door rails of onderaan door een bodemplaat extra ondersteund worden.

De hete lucht die uit de versterker worden geblazen, moet ongehinderd uit het rack hunnen worden afgevoerd. Anders hoopt de warmte zich op in het rack, waardoor Niet enkel de versterker maar ook andere toestellen beschadigd hunnen worden. Bij een onvoldoende warmteafvoer要去 in het rack een ventilator plaatsen boven de versterker (bv. DPVEN-04).

5 Gonggeluid en prioriteit van de plug-inmodule instellen

Alvorens een module in de opening (1) te monteren, moeten beiden jumpers MS 1 (gonggeluid) en MS 2 (moduleprioriteit) worden ingesteld, zich overzichtstekening paginga. De toegang tot deze jumpers is afgesloten, zodra de module is gemonteerd.

1) Koppel de versterker van het net en van de noodvoeding.
2) Schroef de aflsuitplaat (1) voor de module los.
3) Stel het gonggeluid in met de jumper MS 1: Stand "4 Tone" = gongsignal van vier tonen Stand "2 Tone" = gongsignal van twee tonen

4) Stel de prioriteit voor een plug-inmodule in met de jumper MS 2: stand "SLAVE" (standaardinstelling) Het signal van de module heeft de laagste prioriteit.

Positie“PRI”:

Het signal van de module heeft tweeede prioriteit. Deze instelling moet bv. worden geselteerd, wanneer via de commandomicrofoon PA-1120RC opgeslagen aankondigingen uit het geheugen voor digitale boodschappen PA-1120DMT要去en worden opgevraagd. Een overzicht van alle mogelijkke prioriteiten wordt gevegen in hoofdstuk "Prioriteit van de ingangssignalen vastleggen".

5) Als er geen module is gemonteerd, schroeft u hetplaatje (1) opnieuw vast.

6 Het apparatus aansluten

De in- en uitgangen mogen enkel door een gekwalificierdevakman uittgevoerd worden en in elk geval wanner de versterker uittgeschakeld is!

6.1 Luidsprekers

Ofwel sluit u luidsprekers met 100 V-techniek voor de vijf PA-zones aan op de schroefklemmen SPEAKER ZONES ATT. OUTPUTS (26)

Opgelet! Elke van de vijf zone-uitgangen kan een belasthaarheid van maximaal 100 W RMS hebben. De belasting van alle zones samen magECHter in geen geval volgende waarde overschrijden:

PA-1120 120W RMS

PA-1240 240W RMS

of u sluit een luidsprekkergroep met een totale impedantie van ten minste 4 aan op de schroefklemmen LOW IMP 4 (28). De zonevolumeschakelaars (5) beinvloeden deze uitgang Niet. Gebruik in geen geval de uitgangen van 100 V (26) en de uitgang van 4 (28) op hetzelfdemeoment; zo Niet worden de versterker overbelast!

Let bij het aansluiten van de luidsprekers steeds op de juiste polariteit, d. w. z. de positieve pool van de luidspreker telkens met de bovenste klem verbinden. De positieve aansluiting van de luidspreker kabel is.altijd speciaal gemarkeerd.

6.2 Microfoons

Drie microfoons met een XLR- of 6,3 mm-stekker kuren op de die XLR / combi-jacks (39) van de in gangen CH 1 - 3 worden aangesloten.

1) Draai bij het aansluiten van een microloon de overeenkomstige regelaar GAIN (41) hebmaal maar rechts in de stand -50

2) Bij het gebruik van een microloon met fantoomvoeding schakelt u de voedingsspanning van 17V in met de overeenkomstige toets PHANTOM POWER (40).

Opgelet! Bedien de schakelaar alleen bijuitgeschakelde versterker (schakelploppen). Bij ingedrukte toets mag op de betreffende ingang geen microfoon met oncebalanceerdeuitgang+zijn aangesloten;de microfoon kan immers worden beschadigd.

3) Als een microloon voorrang op een andere microloon要去 krijgen,plaatst u de overeenkomstige DIP-schakelaar MIC PRIORITY (45) in de stand ON (zie ook hoofdstuk 7).

Tips:

1. Als de tafelmicroloon PA-4000PTT (afb. 3) of PA-4300PTT (afb. 4) worden gebruikt, mag de ingang CH 1 Niet worden gebruikt, odomat deze met de ingang (43) voor PA-4000PTT en met de ingang (44) voor PA-4300PTT parallelgeschakeld is.

2. Als er een commandomicroloon PA-1120RC is aangesloten, mag de ingang CH 2 Niet worden gebruikt, omdat deze parallelgeschakeld is met de ingang voor de PA-1120RC (via de bijbehorende aansluitmodule).

6.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT

De als afzonderlijk toebehoren leverbare tafelmicrofoons PA-4000PTT (figuur 3) en PA-4300PTT (figuur 4) zijn special ontworpen voor deze versterker.

1) Verbind de microfoon PA-4000PTT via zijn RJ-45-aansluiting PTT REMOTE (49) met de aansluiting PA-4000PTT (43) op de versterker, of de microfoon PA-4300PTT via seinen aansluiting OUTPUT (55) met de aansluiting PA-4300PTT (44) van de versterker.
2) Van het model PA-4300PTT kunnen er nog twee andere microfoons aangesloten worden: Verbind de aansluiting LINK (56) van de eerste microloon met de aansluiting OUTPUT (55) van de tweede microloon. Verbind de derde microloon opdezelfde wijze met de tweede microloon.
3) Druk op de toets PHANTOM POWER (40) van de ingang CH 1 en draai de bijbehorende regelaar GAIN (41) helemaal maar rechts in de stand -50

Aanwijzingen:

1. De ingang CH 1 mag nu Niet voor andere ingangssignalen gezruiftk worden, waar dit het parallelgeschakeld is met de aansluitingen voor de tafelmicrofoons.
2. De microfoonkabel mag in totaal maximaal 1000 m lang zichn.

6.4 Commandomicrofoon PA-1120RC

De commandomicroloon PA-1120RC (figuur 5) die als toebehoren verkrijgbaar is, ward special voor dezeversterker ontworpen. U kunt maximaal drie commandomicrofoons aansluiten.Voor gebruik ervan moet u eerst de aansluitmodule, samen met de microloon geleverd, in de versterker worden gemonteerd.Dit mag uitsluitend door een gekwalificeerde vakman uitgevoerd worden!

Opmerking: Bij gebruik van de commandomicrofoon mag de ingang CH 2 Niet voor andere ingangssignalen worden gebruikt, maar这点 de ingang voor de commando microfoon parallelgeschakeld is.

6.4.1 De aansluitmodule monteren

1) Trek de netstekker uit het stopcontact. Als er een noodstroomeenheid is aangesloten, koppelt u deze van de aansluitingen 24V = (30) los, zodate de versterker zeker buiten bedrijf is. Schroef het deksel van de versterker evenals de afsluitplaat (46) aan dechterzijde van de versterker los.
2) Steek de 3-polige leiding AS 903 c van de aansluitmodule in de jack CN 903 c van de versterker - zie overzichtstekening pagina 48.
3) Plaats de module in de openings die door het wegnemen van de afsluitplaat (46) vrijkomen, en schroef ze vast.
4) Steek de tweepolige leiding A die in de versterker vrij ligt, met een zwarte en rodeader van de aansluiting AS 801 in de jack CN 801 A van de module.
5) Steek de afgeschermde leiding AS802 van de module in de jack AN 802 van de versterker.
6) Steek de 6-polige leiding AS 204 van de module in de jack CN 901 van de versterker.
7) Als er geen module voor digitale boodschappen PA-1120DMT is ingebouwd,bindt u de

losse 10-polige leiding AS 4-1 van de module met de kabelbinders in de versterker vast.

Voer de punten 8) tot 10) alleen uit als de module voor digitale boodschappen PA-1120DMT is ingebouwd:

8) Steek de 10-polige leiding AS 4-1 van de module in de jack CN 4-1 van de insteekeenheid.
9) Leg met de jumper MS 802 van de aansluitmodule vast of de aankondiging in het geheugen M 6 van de PA-1120DMT via de commandomicroloon kan worden opgevraagd (stand ON) of Niet (stand OFF, fabrieksinstelling). Het geheugen M 6 kan bv. zich voorbehonden voor een alarmaankondig die alleen via de klemmenMESSAGE FIRST PRIORITY (33) mag worden geactiveerd.
10)Stel in de versterker de jumper MS 2 in de stand PRI. Zo worden een aankondiging van de insteek eenheid Niet door een signal van de commandomicrofoon in volume gedempt.

6.4.2 Microfoonaansluiting en basisinstelling

1) Verbind de jack OUTPUT (62) van de microfoon met de jack INPUT van de aansluitmodule. Een korte verbindingskabel worden met de microfoon geleverd. De kabellenge tussen versterker en microfoon mag max. 1000m bedragen.
Een tweede microfoon kan via de jack OUTPUT op de jack LINK van de module of op de jack LINK (61) van de eerste microfoon worden aangesloten. Voor het aansluien van een derde microfoon verbindt u de jack OUTPUT hiervan met de jack LINK van de tweede microfoon. Er kuren maximaal drie microfoons worden aangesloten. De kabellengteCUSSEN twee micro foons mag de 100 m Niet overschrijden.
2) Bij het gebruik van meerdere microfoons van het type PA-1120RC schuift u op de microloon resp. op de microfoons die voorrang op de anderen moet(en) krijgen, de schakelaar TALK (60) in de stand PRIORITY. Bij de overige microfoons zet u de schakelaar in de stand SLAVE. Zo kan een aankondiging via een microloon zichonder voorrang worden onderbroken door een microloon met voorrang.
3) Om voor de commandomicrofoon resp. voor de commandomicrofoons tweede prioriteit te ver krijgen, moet u op de toets op de aansluit-module drukken (stand PRIORITY). Als de toets (stand SLAVE) Niet is ingedrukt, is de vierde prioriteit ingesteld.
4) Bij gelebruik van de module voor digitale boodschappen PA-1120DMT selecteert u met de schakelaar DIGITAALMESSAGE (59) of via de commandomicrofoon opgeslagen aankondigingen+kunnen worden opgevgraagd (schaklaarstand ON) of geblokkeerd+zijn (stand OFF).
5) Als de ingangen op de versterker Niet volstaan, kan via de jacks AUX IN (63) een lijnsignaal worden gestuurd (bv. acheftergrundmuziek door een CD-speler). Stel het uitgangsiveau voor het microfoonsignaal en het signaal van de jacks AUX IN in met de regelaar AUDIO OUT (64).

6.5 Apparaten met lijnniveau / geluidsopnametoestel

U kunt maximaal vijf apparaten met lijniveau (bv. cd-speler, cassetterecorder) aansluiten op de ingangen CH 1 tot CH 3 (39) evenals CH 4 en CH 5 (38). Uitzonderingen: Laat CH 1 vrij als u de tafelmicrofoon PA-4000PTT of PA-4300PTT

gebruikt enaat CH 2 vrij bij gebruik van de commandomicroloon PA-1120RC.

Voor ache tergrundmuziek moeten de ingangen CH 4 en CH 5 worden gebruikt, odomat.Deze de laagste prioriteit hebben.

1) Bij aansluiting van de ingangen CH 1 tot CH 3 draait u de bijbehorende regelaar GAIN (41) helemaal waar links in de stand -10^ . Druk Niet op de overeenkomstige toets PHANTOM POWER (40).
Gebruik bij het aansluiten van een stereoapparaat op een van de ingangen CH 1 tot CH 3 een stereo-monoadapter (bv. SMC-1 van MONACOR) en een adapterkabel (bv. MCA-300 van MONACOR). Anders heffende signalen van het stereomidden elkaar op.
2) Wenst u een van de ingangen CH 1 - CH 3 voorrang te Geven op de twee andere,plaats dan de overeenkomstige DIP-Schalter MIC PRI-ORITY (45) in de stand ON. Ingangen CH 1 tot CH 3 hebben steeds voorrang op de ingangen CH 4 en CH 5 (zie ook hoofdstuk).
3) Een geluidsopnametoestel kan op de jacks REC (37) worden aangesloten. Het volume van de op name is onafhankelijk van de regelaar MASTER (21) en van de zonevolumeschakelaars (5).

6.6 Een equalizer of ander apparaat tussenschakelen

Voor de externe klankregeling kunt u bv. een equalizer tussenschakelen via de jacks AMP IN (35) en PRE OUT (36): Verbind de ingang van het apparaat met de jack PRE OUT en de uitgang op de jack AMP IN.

Opmerking: In de versterker wordt het signalaal onderbroken, wanneer alleen de jack AMP IN is aangesloten of het tussengeschakelde apparaat Niet is ingeschakeld, defect is of Niet correct is aangesloten. De luidspekters bijden dan gedempt.

6.7 Bijkomende versterker

Indien er meer luidspekkers nodig zichn dan toegelaten voor de versterker, is een bijkomende versterkeroodzakelijk. Verbind de ingang van de bijkomende versterker met de jack PRE OUT (36) of REC (37). Het signal voor de bijkomende versterker wordt Niet beinvloed door de regelaar MASTER (21) of door de zonevolumeschakelaars (5).

6.8 Telefoo- of nachtbel

Een telefoon- of nachtel kan zo nodig via de geluidsinstallatie worden weergegeven (bv.ijdens een nachtelijke controderonde).

1) Stuur het signalaal voor de bel (bv. 8 V/50 Hz) aan de klemmen NIGHT RINGER (29).
2) Druk op de toets TEL (14).
3) Activeer de bel en stel met de regelaar RINGER (16) het volume in van het oproepsignal dat door de versterker is gegeneerd.
4) Schakel de belfunctie desgewenst in of uit met de toets TEL.

Opmerking: De bel heeft de laagste prioriteit.

6.9 Noodbericht/voorrangsrelais

Als er:tussen de versterker en de luidspekers geluidsvolumeregelaarsmetnoodbericht/voor-rangsrelais (bv.serie ATT-3..PEU of ATT-5..PEU van MONACOR) zij geschakeld, dan kunt u belangrijke aankondigingen toch horen,zelfs al is het volume op "nul" ingesteld.
1) Sluit hiervoor een tafelmicrofoon PA-4000PTT of PA-4300PTT aan (zie hoofdstuk 6.3).

2) Sluit de noodbericht / Voorangsrelais volgens de figuur 6 aan op de schroefklemmen PRIORITY RELAY OUTPUT (42). De uitgang heeft een belastbaarheid van 200mA
3) Plaats de schakelaar PRIORITY (48, 53) op de microfoon in de stand ON (aar beneden).
4) Bij het bedieren van de spreaktoets TALK (51, 58) worden de luidspekers nu door het relais maar maximaal geluidsvolume geschakeld.

Noodbericht/voorangsrelais

6.10 Schakelaar voor (automatische) aankondigingen in alle zones

Voor de bediening op afstand van de volgende func ties sluit u een schakelaar aan op de klemmenMESSAGE FIRST PRIORITY (33):

1. Alle PA-zones worden ingeschakeld en op maximaal geluidsvolume ingesteld [zoals toets ALL CALL (6)].
2. Bij het gebruik van de module voor digitale boodschappen PA-1120DMT worden de aankondiging van het geheugen M 6 automatisch opgevgraagd. Plaats hiervoordje jumper MS 2 in de stand PRI, alvorens de module in de insteekteenheid te monteren (zie overzichtstekening pagina 48). Zo krijgt de aankondiging van het geheugen M 6 eerste prioriteit. In plaat van de schakelaar kan ook een alarmmeldingscontact worden aangesloten, bv. voor een automatische brandalarmelding.
3. Wenst u via de schakelaar resp. via het alarmmeldingscontact de versterker ook gelijktijdig in te schakelen, sluit dan een diode van het type 1N4004 volgens figuur 7 aanussen de bovenste klemMESSAGE FIRST PRIORITY en de rechtter klem POWER REMOTE.

⑦ Automatisch inschakelen van de versterker en activeren van de aankondiging M 6

6.11 Telefoocentrale

Via de telefooncentrale kurz u aankondigingen weergeven via de geluidsinstallatie.

1) Stuur het telefoonsignaal (lijniveau) maar de klemmen PAGING IN (32).
2) Stelijdens een aankondiging het volume in met de regelaar PAGING (15).

Opmerking: Telefoonaankondigingen haben derde prioriteit.

6.12 Afstandsbediend in- en uitschakelen

Via een afzonderlijke schakelaar kut u de versterker afstandsbediend in- en uitschakelen.

1) Verbind de schroefaansluitingen POWER REMOTE (31) via een tweepolige kabel met een eenpolige POWER-schakelaar.
2) Voor afstandsbediend in- en uitschakelen mag de hoofdschakelaar POWER (24) Niet ingedrukt+zijn.

6.13 Netvoeding en noodstroomvoeding

1) Als de versterker bij een eventuele strooomuit val verdier moet werken, sluit u op de klemmen DC POWER 24 V= (30) eenoodvoeding van 24 V aan (bv. PA-24ESP van MONACOR). Bij een kabellenge van maximum 7 m is een dwarsdoorsnede van ten minste 4 mm? vereist.
2) Ten slotte verbindt u het meegeleverde net-snoer eerst met de jack (27) en plugt u de steker ervan in een stopcontact (230V / 50Hz)

Opmerking: Ook wanner de versterker is uitgeschakkel, verwruikt hij een geringe hoeveelheid stroom. Trek waarom de netstekker uit het stopcontact en koppel de nooodvoeding eventuele los, wanner u de versterker langerearend Niet gebruikt.

7 Prioriteit van de ingangssignalen vastleggen

Alle ingangssignalen haben een bepaalde priori-rite toegewezen gekreten. Een signal met een hogere prioriteit overstem steeds een signal met lagere prioriteit, wanner beiden signalen tegelijk op de versterker toekomen. (De signalen met eenzelfde prioriteit worden gemengd.) De volgende tabel geeft een overzicht en toont wijzigingsmogelijkheden.

Prioriteit	Signaal Voorwaarde	Wijziging
1	Aankondiging M 6 van de module voor digitale boodschappen PA-1120DMT	Jumper MS 2 op PRI
		Schakelaar op (33) gesloten
2	Tafelmicroloon PA-4000PTT PA-4300PTT	DIP-schakelaar PRIORITY (48, 53) op ON	Schakelaar op OFF = vierde prioriteit2
	Commandomicro-foon PA-6000RC	Schakelaar op aansluitmodule op PRIORITY	Schakelaar op SLAVE = vierde prioriteit2
	Gong — —
3	Telefoncentrale op de klem (32)	—	—
4	Ingangen CH 1, CH 2 en CH 3	DIP-schake- laar (45) op OFF1	DIP-schakelaar op ON = derde prioriteit
	Sirene — —
5	Aanvullende modules	Jumper MS 2 op SLAVE1	Jumper MS 2 op PRI = tweede prioriteit
	Ingangen 4 en 5 — —
	Telefon of nachtbel	—	—

1. Fabrieksinstelling
2. Tafelmicroloon PA-4000PTT/PA-4300PTT gebrukt de in gang CH 1 en de commandomicroloon PA-1120RC de ingang CH 2. Via de bijbehorende DIP-schakelaar MIC PRIORITY (45) künnen de microfoons ook op derde prioriteit worden ingesteld.

8 Bediening

Als de versterkeruitgeschakeld is en de net- of moodvoedingsspanning is ingeschakeld,licht de LED STAND BY (25) op.
1) Plaats alle vijf ingangsregelaars LEVEL (8 en 10) evenals de regelaar MASTER (21) in de stand "0", alvorens een eerste in te schakelen.

2) Schakel de versterker in met de schakelaar POWER (24). De LED STAND BY gaat uit en de LED AC (23) Licht op. Bij een stroomuitval en aanwezigne noodstroomvoedinglicht de LED DC op in plaats van de LED AC.

8.1 Het volume instellen

1) Stel erst het maximaal gewenste geluids-volume voor aankondigingen met hoogste prioriteit in. Druk hiervoor eerst op de toets ALL CALL (6).Voer de aankondiging door naargelang de beschikbare utrusting:

a) Vraag bij aanwezigeme module voor digitale boodschappen via een schakelaar op de klemmenMESSAGE FIRST PRIORITY (33) de aankondiging op uit het geheugen M 6. Plaats de niveauregelaar LEVEL op de modulo ongeveer in de stand 7.
b) Bij beschikbare tafelmicrofoon PA-4000PTT of PA-4300PTT plaatst u de overeenkomstige regelaar LEVEL (8) van de ingang CH 1 ongeveer in de stand 7 en voert u een aankondiging door.
c) Bij beschikbare commandomicroloon PA-1120RC planta t u de overeenkomstige regelaar LEVEL (8) van de ingang CH 2 in de stand 7 en voert u een aankondiging door.
d) Bij gelebruik van een andere microloon plankst u de overeenkomstige regelaar LEVEL (8) ongeveer in de stand 7 en voert u een aankondiging door.

2) Stel tijdens de aankondiging het volume in met de regelaar MASTER (21). Bij oversturing Licht in de niveau-indicatie (7) de rode LED CLIP op. In dit geval moet u het geluidsvolume met de regelaar MASTER verminderen.
3) Om het geluidsvolume voor normale aankondigingen in te stellen, moet u de toets ALL CALL opnieuw uitschaken. Druk hiervoor op alle toetsen (4) van de afzonderlijke PA-zones.
4) Geef een aankondiging door zoals beschreiben onder punt 1) b of d.

Opmerkingen:

Op de PA-4000PTT/PA-4300PTT plaatst u de schakelaar PRIORITY (48, 53) in de bovenste stand. Geef de aankondigietniet via een PA-1120RC door, odomdat geluidsvolume onafhankelijk is van de zonevolumeschakelaars (5).

5) Wijzig de stand van de regelaar MASTER (21) Niet, maar stel tijdens de aankondiging met de overeenkomstige zonevolumeschakelaars (5) voor elke zone afzonderlijk het gewenste volume in.
6) Stel aansluitend voor de signalen van de overige ingangen (bv. achechtergrundmuziek) het geluidsvolume in met de desbeteffende regelaar LEVEL (8 of 10).
7) Stel voor elke gebruikte ingang de klank in met de betreffende regelaars BASS en TREBLE (9 en 11). Stel de klank voor een plug-inmodule in de schacht (1) in met de regelaars PACK (2 en 3).
8) Het kan eventuele nodig zijn om het volume van de ingangssignalen nog een keer bij te regelen met de betreffende niveauregelaars (8 resp. 10).
9) Plaats Niet-gebrukke ingangen met de overe- enkomstige regelaars op "0".

Opmerking: Bij de ingangen CH 1-CH 3(Intj u de ingangsveogeliegh indstellen met de regelaars GAIN (41). Als een niveauregelaar (8) heel ver open of bijna dicht moet worden gedraaid om de gewennen volumeverhouding tot de andere inganten te verkrijden, wijzig dan de ingangsveogeliegh met de betreffende regelaar GAIN.

8.2 PA-zones activeren

1) Stel met de toetsen Z 1 - Z 5 (4) de zones in, waarin het geluid moet worden verzorgd. Ter controle lichten de groene LED's van de actieve zones op.
2) Voor aankondigingen in alle zones drukt u op de toets ALL CALL (6). Tegelijkkertijd worden het geluidsvolume in de zones tot het maximum verhoogd [komt overeen met het instellen van alle zoneverzwakkers (5) in de stand 6].

8.3 Gongsignaal

Door bediening van de spreaktoets TALK (51, 58, 67) op de microfoon PA-4000PTT, PA-4300PTT resp. PA-1120RC werklinkt voor elke aankondig een gongsignal. Bij het gebruik van andere microfoons kutu het gongsignal ook met de toets CHIME (12) activeren. Stel het gongvolume in met de regelaar LEVEL (13).

Met de jumper MS 1 kunt u wisselenussen een gongsignal van 2 en een van 4 tonen, zie hfdst.5.

8.4 Alarmsirene

Bij een alarm kan in het bedieningspaneel SIREN een van beiden sirenes ingeschakeld worden:

Toets (17) voor een sterker en zwakker wordende toon

Toets "-(19) voor een gelijkmatige, permanente toon

Stel het geluidsvolume van het alarmsignaal in met de regelaar LEVEL (18).

8.5 Tafelmicrofoon PA-4000PTT of PA-4300PTT

1) Bij aangesloten microfoon PA-4000PTT of PA-4300PTT is de ingang CH 1 bezet. Omdat de microfoon voor gebruik met fantoomspanning gevoed worden, houdt u de toets PHANTOM POWER (40) van de ingang CH 1 ingedrukt.
2) Indien u bij gelebruik van de overspraaktoets TALK (51, 58) een aankondiging door een gongsignaal wil latent voorafgaan,plaats de schakelaar CHIME (47, 52) op dechterzijde van de microfoon dan in de stand ON (onderste stand).
3) Plaats de schakelaar PRIORITY (48, 53) in de stand ON, wanner:

1. de microfoon tweede prioriteit moet krijgen
2. bij het indrukken van de spreaktoets TALK alle PA-zones moeten worden ingeschakeld en op het maximale geluidsvolume ingesteld [zoals met toets ALL CALL (6)]
3. de noodbericht/voorangsrelais要去en schakelen (zie hoofdstuk 6.9)
   4) Houd voor een aankondiging de overspraaktoets TALK (51, 58) ingedrukt en wacht eventueel op de gong. De groene LED Licht op bij ingedrukte spreaktoets.
   5) Als er twee of drie microfoons PA-4300PTT aangesloten zich, kan er voor de microfoons met de schakelaar MASTER/SLAVE (54) een andere prioriteit vastgelegd worden:

SLAVE andere maar MASTER geschakelde microfoons hebben voorrang

MASTER de microfoon heeft prioriteit op microfoons die maar SLAVE geschakkeld+zijn

De rode led BUSy boven de toets TALKlicht op, als door een andere PA-4300PTT gesproken wordt, waarvan de schakelaar MASTER/SLAVE in de stand MASTER staat.

8.6 Commandomicrofoon PA-1120RC

1) Schakel eerst de PA-zones in waar de aankondiging moet worden gehoord. Gebruik hiervoorde toetsen SPEAKER ZONES SELECTOR (69), anders is een aankondiging Niet mogelijk. Om alle zones te activeren, drukt u op de toets ALL CALL (70).
2) Houd de spreaktoets TALK (67)ijdens de aankondiging ingedrukt. De versterker activeert de PA-zones volgens de selectie onder punt 1), onafhankelijk van deinstallingen op de versterker, en verhoogt het geluidsvolume in de zones tot het maximum [komt overeen met het instellen van alle zonevolumeschakelaars (5) in de stand 6]. Geef na het gongsignaal de aankondiging door.
3) Bij het gebruik van de module voor digitale boodschappen PA-1120DMT kunt u een op-geslagen aankondiging ook via de commando-microfoon opvragen, wanner de schakelaar DIGITALMESSAGE (59) in de stand ON staat:
a) Selecteer met de keuzeschakelaarMESSAGE BANK (68) de opgeslagen aankondiging.
b) Start de aankondiging met de toets START/ STOP (72). Om de aankondiging af te breken, drukt u opnieuw op de toets START/STOP.
c) Met de toets REPEAT/ STOP (71) kan een aankondiging ook meerdere keren worden doorgegeven. Het,aantal herhalingen en de lengte van de tussenpauzen moeten op de module worden ingesteld (zie betreffende gebruikhandleiding). Om de aankondiging af te breken, drukt u opniew op de toets REPEAT/STOP.

Tips:

1. De aankondiging van het geheugen M 6 kan geblokkeerd着眼 (zie hoofdstuk 6.4.1, punt 9). Als in dit gewal de schakelaarMESSAGE BANK in de stand 6 staat, dan worden de vroeger geselecteerde aankondiging weergegeven.
2. Zodra er ten minste een zonetoets van de versterker (4) is ingedrukt, worden na het loslaten van de spreektetoets TALK de aankondiging gestart die met de schakelaarMESSAGE BANK werd geleeteerd. Om dit te verhinderen, dan要去 een geheugenplaats van de module voor digitale boodschappen vrijlaten of wissen, en deze geheugenplaats met de schakelaarMESSAGE BANK selecteren.
   4) De drie LED's POWER, SEND en BUSY (66)
   geven volgende informatie:

POWER licht op bij ingeschakelde versterker

SENDlicht op bij het doorgveen van een aankondiging via de microfoon of als er een opgeslagen aankondiging wordt opgevraagd

BUSYlicht op, wanner u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-1120RC

9 Beveiligingscircuit

De versterker is uitgerust met een beveiligingscircuit gegen overbelasting en oververhitting. Bij een geactiveerd beveiligingscircuit Licht de LED PROT (22) op en is de versterker gedempt:

1. gedurende ca. 1 seconde na het inschakelen (inschakelvertraging)
2. gedurende ca. 1 seconde na het uitschakelen
3. bij overbelasting van de versterker
4. bij oververhitting van de versterker; bovendienlicht de LED TEMP (20) op

Indien de LED PROTijdens het gebruik oplicht, of na het inschakenen Nieteer uitgaat, schakel dan de versterkeruit en verhelp de storing.

Model	PA-1120	PA-1240
Sinusvermogen
Nominaal vermogen 100-V-uitgangen*	5 × 100 W, maarSAMEN NIE Tmeer dan 120 W	5 × 100 W, maarSAMEN NIE Tmeer dan 240 W
Uitgang van 4 Ω*	1 × 120 W	1 × 240 W
max. uittgangsvermogen	170W	340W
THD	< 1 %	< 1 %
Ingangen	Ingangsgevoeligheid, impedantie; aansluiting
MIC/LINE CH1-CH3	2,5-300 mV, 5 kΩ; XLR/6,3 mm-jack, gebal.
LINE CH 4 en CH 5	300 mV, 15 kΩ; Cinch, ongebalanceerd
AMP IN	775 mV, 10 kΩ; 6,3 mm-jack, ongebal.
TEL PAGING	250 mV, 5 kΩ; schroef aansluiting, gebal.
Uitbreidingsmodule	250 mV, 10 kΩ, ongebal.
Fantoomvoeding	17 V voor CH1-3, individuel schakelbaar
Uitgangen	5 × 100 V, 1 × 4 Ω
Luidsprekers*	775 mV op 3 kΩ, ongebalanceerd
REC	775 mV op 100 Ω, ongebalanceerd
PRE OUT
Frequentiebereik	55-16000 Hz, -3 dB
Equalizer
Lage tonen	±10dB/100 Hz
Hoge tonen	±10dB/10 kHz
Signaal/ruis-verhouding
Line	>80 dB (A-gemeten)
Mic	>70 dB (A-gemeten)
Omveingstemperatuurbereik	0-40°C
Voedingsspanning
Netspanning	230 V/50 Hz	230 V/50 Hz
Opgenomen vermogen	340 VA	630 VA
Noodstroomvoeding:	= 24 V	= 24 V
Gelijkstroomverbruik	15 A	27 A
Afmetingen (B × H × D)	482 × 133 × 352 mm	482 × 133 × 352 mm
Rackeenheden	3 RE	3 RE
Gewicht	13kg	14kg

• Gebruik ofwel de 100 V-uitgangen of de uitgang van 4 Ω!

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR®INTERNATIONAL GmbH & Co. KG. Een reproductie - ook gedeelijk - voor eigendom commerciele doeleinden is verboden.
