MANUALE UTENTE PA1120RC Monacor

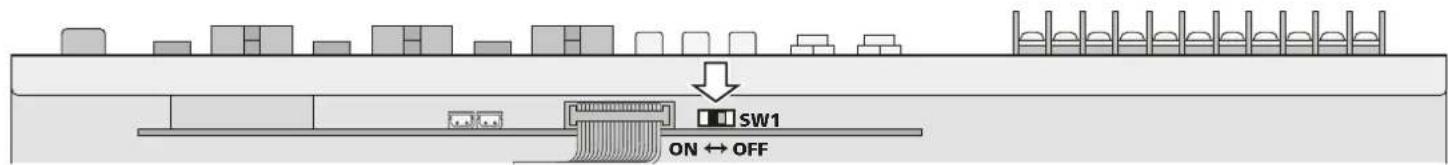

Nuova opzione per la priorità del microfono a partire dal codice seriale ...-03

Per tutti i dispositivi il cui codice serialle termina con "03", è possibile disattivare la priorità dei canali di ingressso CH1-CH3 e della sirena. Per fare quello, scollegare il dispositivo dall'alimentazione e rimuovere il coperchio dell'alloggiamento. Far scorrere l'interruttore SW1 nella parte posteriori del dispositivo su OFF (disegno). A quello punto, i segnali dei canali CH1-CH3 e della sirena non mascherano più i segnali dei canali CH4-CH5, ad esempio, ma si miscelano con quosti.

Resta comunique inalterata la possibilità di assegnare individualmente una priorità più alta (priorità di 3^ livello) ai canali CH1-CH3 utilizing l'apposto interrottore MIC PRIORITY.

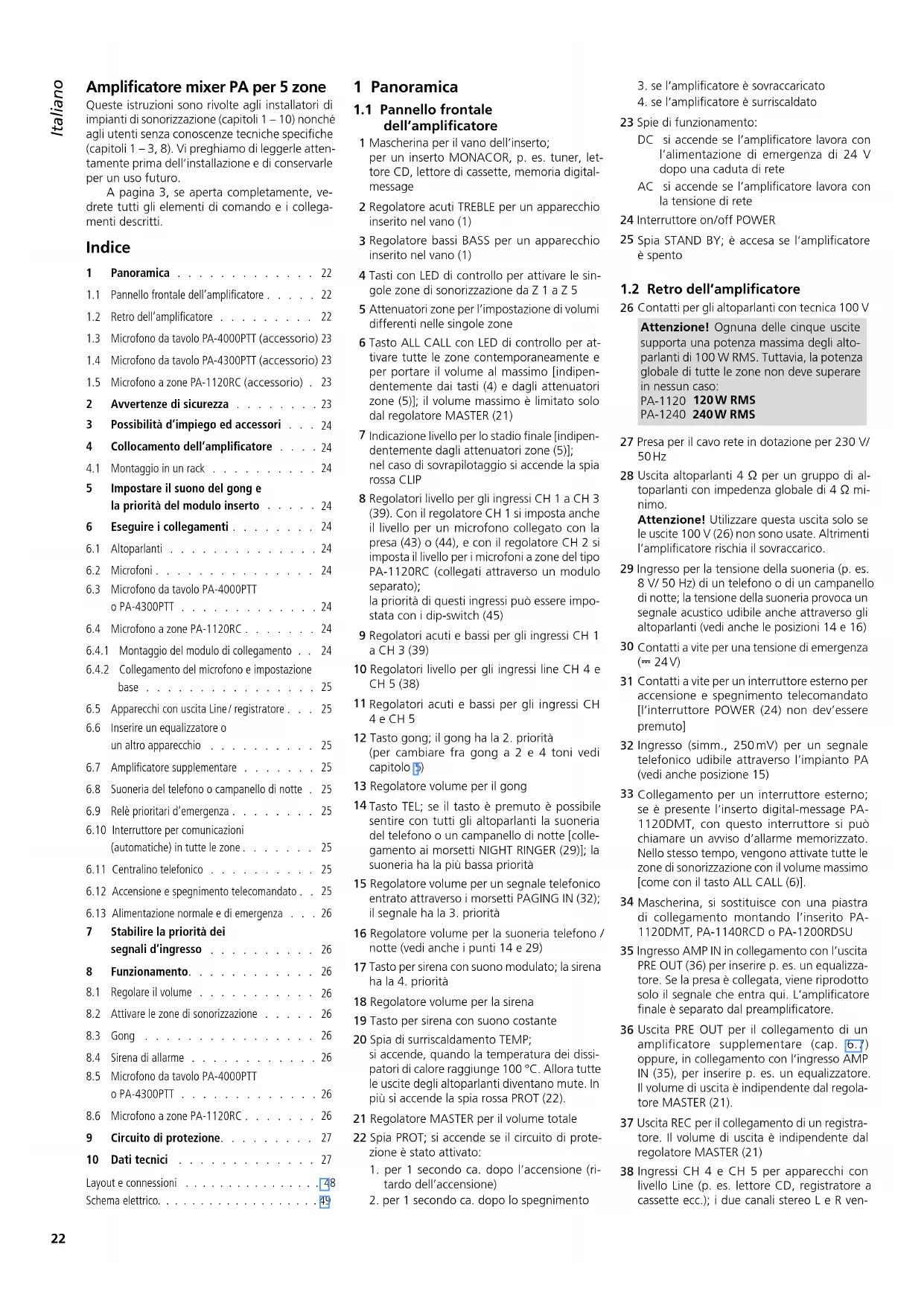

Amplificatore mixer PA per 5 zone

Queste istruzioni sono rivolteagli installatori di impianti di sonorizzazione (capitoli 1-10) nonché agli utentienza conoscenze tecniche specifiche (capitoli 1-3,8).Vi preghiamo di leggerle attentamente prima dell'installazione e di conservarle per un uso futuro.

A pagina 3, se aperta completeness,vedrete tutti gli elementi di lavoro e i collegamenti descritti.

Indice

1 Panorama 22
1.1 Pannello frontale dell' amplificatore 22
1.2 Retro dell'amplificatore 22
1.3 Microfono da tavolo PA-4000PTT (accessorio) 23
1.4 Microfono da cavolo PA-4300PTT (accessorio) 23
1.5 Microfono a zone PA-1120RC (accessorio) . 23
2 Avvertenze di sicurezza 23
3 Possibilità d'impiego ed accessori 24
4 Collocamento dell'amplificatore 24
4.1 Montaggio in un rack 24
5 Impostare il suono del gong e la priorità del modulo inserto 24
6 Eseguire i collegamenti 24
6.1 Altoparlanti 24
6.2 Microfoni 24
6.3 Microfono da cavolo PA-4000PTT o PA-4300PTT 24
6.4 Microfono a zone PA-1120RC. 24
6.4.1 Montaggio del modulo di collegamento 24
6.4.2 Collegamento del microfono e impostazione base 25
6.5 Apparecchi con uscita Line/ registrar 25
6.6 Inserire un equalizzatore o unalto apparecchio 25
6.7 Amplificatore supplementare 25
6.8 Suoneria del telefono o campanello di notte. 25
6.9 Relè prioritari d'emergenza 25

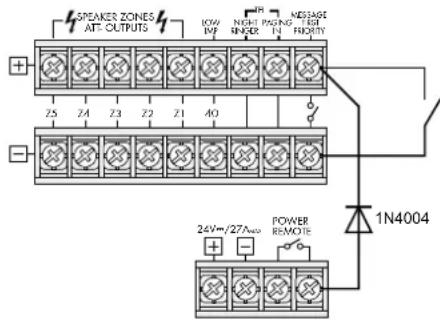

6.10 Interruttore per comunicazioni (automatiche) in tutte le zone 25
6.11 Centralino Telefonico 25
6.12 Accensione espimento telecommando 25
6.13 Alimentazione normale e di emergenza 26
7 Stabilire la priorità dei segnali d'ingresso 26
8 Funzionamento. 26
8.1 Regolare il volume 26
8.2 Attivare le zone di sonorizzazione 26
8.3 Gong 26
8.4 Sirena di allarme 26
8.5 Microfono da cavolo PA-4000PTT o PA-4300PTT 26
8.6 Microfono a zone PA-1120RC. 26
9 Circuitodi protezione. 27
10 Dati tecnici 27
Layout e connessioni 48
Schema elettrico. 49

1 Panorama

1.1 Pannello frontale dell'amplificatore

1 Mascherina per il vano dell'inserto; per un inserto MONACOR, p. es. tuner, lecture CD,lettore di cassette, memoria digitalmessage
2 Regolatore acuti TREBLE per un apparecchio inserto nel vano (1)
3 Regolatore bassi BASS per un apparecchio inserto nel vano (1)
4 Tasti con LED di controllo per attivare le single zone di sonorizzazione da Z 1 a Z 5
5 Attenuatori zone per l'impostazione di volumi differenti nelle singole zone
6 Tasto ALL CALL con LED di controlo per attivare tutte le zone contemporaneamente e per portare il volume al massimo [indipendentemente dai tasti (4) e dagli attenuatori zone (5)]; il volume massimo è limitato solo dal regolatore MASTER (21)
7 Indicazione livello per lo stadio finale [indipendentemente dagli attenuatori zone (5)]; nel caso di sovrapilotaggio si accende la spia rossa CLIP
8 Regolatori livello per gli ingressi CH 1 a CH 3 (39). Con il regolatore CH 1 si impostaanche il livello per un microfono collegato con la presa (43) o (44), e con il regolatore CH 2 si imposta il livello per i microfoni a zone del tipo PA-1120RC (collegatiattraverso un modulo separato); la priorità di quosti ingressi cui assere impostata con i dip-switch (45)
9 Regolatori acuti e bassi per gli ingressi CH 1 a CH 3 (39)
10 Regolatori livllo per gli ingressi line CH 4 e CH 5 (38)
11 Regolatori acuti e bassi per gli ingressi CH 4eCH5
12 Tasto gong; il gong ha la 2. priorita (perambiare fra gong a 2 e 4 toni vedi capitolo [5]
13 Regolatore volume per il gong
14 Tasto TEL; se il tasto è premuto è possibile sentire con tutti gli altoparanti la suoneria del Telefono o un campanello dinotatione [collegamento ai morsetti NIGHT RINGER (29)]; la suoneria ha la più Bassa priorità
15 Regolatore volume per un segnale Telefonico entratoattraversoimorsetti PAGING IN (32); il segnale ha la 3. priorita
16 Regolatore volume per la suoneria Telefono / notte (vedi anche i punti 14 e 29)
17 Tasto per sirena con suono modulato; la sirena ha la 4. priorità
18 Regolatore volume per la sirena
19 Tasto per sirena con suono costante
20 Spia di surriscaldamento TEMP; si accende, quando la temperatura dei dissipatori di calore raggiunge 100^ . Allora tutte le uscite degli altoparlanti divertano mute. In più si accende la spia rossa PROT (22).
21 Regolatore MASTER per il volume totale
22 Spia PROT; si accende se il circuito di protezione è stato attivato:

1. per 1 secondo ca. dopo l'accensione (rì-tardo dell'accensione)

2. per 1 secondo ca. dopo lo spegnimento

3. se l'amplificatore è sovraccaricato

4. se l'amplificatore è surriscaldato

23 Spie di funzionamento:

DC si accende se l'amplificatore lavora con l'alimentazione di emergenza di 24 V dopo una caduta di rete
AC si accende se l'amplificatore lavora con la tensione di rete

24 Interrupttore on/off POWER
25 Spia STAND BY; è accesa se l'amplificatore è spento

1.2 Retro dell'amplificatore

26 Contatti per gli altoparlanti con tecnica 100 V

Attenzione! Ognuna delle cinque uscite supporta una potenza massima degli alto-parlanti di 100 W RMS. Tuttavia, la potenza globale di tutte le zone non deve superare in nessun caso:

PA-1120 120W RMS

PA-1240 240W RMS

27 Presa per il cavo rete in dotazione per 230 V/50Hz
28 Uscita altoparlanti 4 Ω per un gruppo di altoparlanti con impedenza globale di 4 Ω minimo.

Attenzione! Utilizzato questa uscita solo se le uscite 100V (26) non sono usate. Altrimenti l' amplificatore rischia il sovraccarico.

29 Ingrasso per la tensione della suoneria (p. es. 8V / 50Hz ) di un Telefono o di un campanello di notte; la tensione della suoneria provoca un segnale acustico udabileancheattraverso gli altoparlanti (vedi anche le posizioni 14 e 16)
30 Contatti a vite per una tensione di emergenza (= 24V)
31 Contatti a vite per un interruptore esterno per accensione e spegnimento telecomandato [I'interruttore POWER (24) non dev'essere premuto]
32 Ingresso (simm., 250mV ) per un segnale Telefonico udibileattraverso l'impianto PA (vedi anche posizione 15)
33 Collegamento per un interrottore esterno; se è presente l'inserto digital-message PA-1120DMT, con quello interrottore si può chiamare un avviso d'allarme memorizzato. Nello stesso tempo, vengono attivate tutte le zone di sonorizzazione con il volume massimo [come con il tasto ALL CALL (6)].
34 Mascherina, si sostituisce con una piatra di collegamento montando l'inserto PA-1120DMT, PA-1140RCD o PA-1200RDSU
35 Ingrasso AMP IN in collegamento con l'uscita PRE OUT (36) per inseire p. es. un equalizzatore. Se la presa è collegata, viene riprodotto solo il segnale che entra qui. L'amplificatore finale è separato dal preamplificatore.
36 Uscita PRE OUT per il collegamento di un amplificatore supplementare (cap. 6.7) oppure, in collegamento con l'ingresso AMP IN (35), per insere p. es. un equalizzatore. Il volume di uscita è independente dal regolatore MASTER (21).
37 Uscita REC per il collegamento di un registrar-tore. Il volume di uscita è independente dal regolatore MASTER (21)
38 Ingressi CH 4 e CH 5 per apparecchi con livello Line (p. es.lettore CD, registraratore a cassette ecc.); i due canali stereo L e R ven

gono miscelati internamente per formare un segnale mono
39 Ingressi simmetrici CH 1 a CH 3 con prese XLR/jack(combo). La sensibilità d'ingresso può essere impostata con i regolatori GAIN (41) fra i livello microfono e Line (2,5 - 250mV)
40 Interruttore PHANTOM POWER per attivare l'alimentazione 17 V per microfoni con alimentazione phantom, per i canali CH 1 a CH 3 Attenzione! Se è attenuata l'alimentazione 17 V, alla relativa presa d'ingresso (39) non dev'essere collegato nessun microfono con uscita asimmetrica perché potrebbe essere danneggiato.
41 Regolatore per impostare la sensibilità d'ingresso per i canali CH 1 a CH 3 (vedi posizione 39)

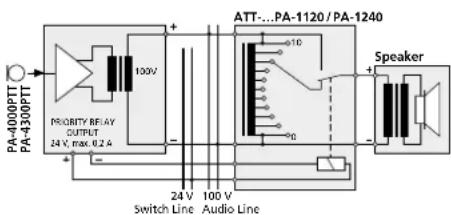

42 Morsetti a vite per il collegamento di relle prioritari d'emergenza, vedi capitolo 6.9
43 Presa PA-4000PTT per il collegamento di un microfono PA da dovolo del tipo PA-4000PTT
44 Presa PA-4300PTT per il collegamento di un microfono PA da ravolo del tipo PA-4300PTT
45 Dip-switch MIC PRIORITY; in posizione ON, il relative ingresso (CH 1, CH 2 o CH 3) passa alla 4. alla 3. priorità
46 Mascherina; seiene usato un microfono a zone PA-1120RC si monta qui il modulo di collegamento.
1.3 Microfono da cavolo PA-4000PTT (accessorio)
Important! Per il funzionamento del microfono leggere assolutamente il capitolo 6.3.
47 Dip-switch CHIME; in posizione ON, se si preme il tasto voce TALK (51), si除去 il gong
48 Dip-switch PRIORITY; OFF: il microfono ha la 4. priorità ON: il microfono ha la 2. priorità; premendo il tasto voce TALK, vengono attivate tutte le zone di sonorizzazione e portate al massimo volume [come con il tasto ALL CALL (6)], e ai morsetti PRIORITY RELAY OUTPUT (42) sono presenti 24V / 0,2 A max. per attivare rele prioritari d'emergenza (vedi capitolo 6.9)
49 Presa RJ-45 per il collegamento con la presa PA-4000PTT (43) dell'amplificatore
50 Capsula microfonica con spugna antivento
51 Tasto voce TALK; con il tasto premuto, la spi.
verde sovrastante e accesa
1.4 Microfono da cavolo PA-4300PTT (accessorio)
Important! Per il funzionamento del microfono leggere assolutamente il capitolo 6.3.
52 Dip-switch CHIME; in posizione ON, se si preme il tasto voce TALK (58), si sente il gong
53 Dip-switch PRIORITY; OFF: il microfono ha la 4. priorità ON: il microfono ha la 2. priorità; premendo il tasto voce TALK, vengono attivate tutte le zone di sonorizzazione e portate al massimo volume [come con il tasto ALL CALL (6)], e ai morsetti PRIORITY RELAY OUTPUT (42) sono presenti 24V / 0,2 A max. per attivare rele prioritari d'emergenza (vedi capitolo 6.9)

54 Interruttore MASTER / SLAVE per stabilire la priorita nel caso di un collegamento di altri microfoni del tipo PA-4300PTT
SLAVE gli altri microfoni con MASTER hanno la priorità
MASTER Anything microfono ha la priorità ris- spetto a microfoni impostati come SLAVE
55 Presa RJ-45 OUTPUT per il collegamento con la presa PA-4300PTT (44) dell' amplificatore
56 Presa RJ-45 LINK per il collegamento di un ulteriore microfono PA-4300PTT (all' amplificatore si possono collegare non piu di 3 microfoni collegati fra loro)
57 Capsula microfonica con spugna antivento
58 Tasto voce TALK; con il tasto premuto, la spia verte TALK sovrastante è accesa La spia rossa BUSy è accasa nelle si parl da un'alto PA-4300PTT il cui interruptatore MASTER/SLAVE si trov a in posizione MASTER.

1.5 Microfono a zone PA-1120RC (accessorio)

Per il funzionamento del PA-1120RC si deve montare il modulo di collegamento in dotazione al microfono (vedi capitolo 5.4.).
59 Interruttore DIGITALMESSAGE; in posizione ON si possono chiamare i messaggi memorizzati*
60 Interruttore TALK per stabilire la priorità nel caso di un collegamento di altri microfoni del tipo PA-1120RC

SLAVE gli altri microfoni con PRIORITY hanno la priorità

PRIORITY eso microfono ha la priorità ris- spetto a microfoni impostati come SLAVE

61 Presa LINK per collegare altri microfoni a zone del tipo PA-1120RC
62 Presa OUTPUT per il collegamento con la presa INPUT del modulo di collegamento in dotazione al microfono
63 Prese d'ingresso AUX IN per un segnale audio supplementare con livello Line
64 Regolatore del livello d'uscita per il segnale del microfono e per il segnale delle prese AUX IN (63)
65 Capsula microfonica con spugna antivento

66 Spie di controlo

POWER spia di funzionamento (amplificatore acceso)
SEND e accesa durante una comunica-zione o nelle chiamato un messaggio* memorizzato
BUSY e accesa durante un proprio avviso e durante awisi con altri microfoni PA-1120RC collegati
67 Tasto voce TALK
68 Selettore per selezionare un messaggio memorizzato
69 Tasti Z 1-Z 5 con LED di controlo per attivare le zone in cui si deve sentire l'avviso
70 Tasto ALL CALL con LED di controllo per attivare contemporaneamente le singole zone [come il tasto (6)]
71 Tasto REPEAT/ STOP per la riproduzione ripetu tuta di un messaggio* memorizzato; una se- conda pressione del tasto ferma il messaggio
72 Tasto START/ STOP per la riproduzione di un messaggio memorizzato; una seconda pressione del tasto ferma il messaggio

2 Avverenze di sicurezza

L'apparecchio è conforme a tutte le dirittive rilevanti dell'UE e pertanto porta la sigla C€

AVERTIMENO L'appareccchio funzione con pe- ricolosa tensione di rete. Non intervenire mai al suo interno e non inseire niente nelle fessure di aerazione! Esiste il pe- ricolo di una scarica elettrica.

Durante il funzionamento, ai contatti per altoparanti (26) è presente una tensione fino a 100V, pericolosa in caso di contatto. Eseguire e modificare tutti i collegamenti solo con l'amplificatore spento.

• Anche se spento, l'amplificatore non è separato completamente nella tensione di rete, segnalando un leggero consumo di corrente.
  L'apparecchio è adatto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiogo ammessa fra 0 °C e 40 °C).
  Non depositare sull'apparecchio dei contentori riempiti di liquidi, p. es. bicchieri.
  Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Non copire in nessun modo le fessure d' aerazione.
  Non mettere in funzione l'apparecchio e staccare subito la spina rete se:

• l'apparecchio o il cavo rete presentano dei danni visibili;
  2.undyacadutodopoeventisimilussistiessospettdundifetto;

• l'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.

• Staccare il cavo rete afferrando la spina, perché tirare il cavo.

• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improperio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilita per eventuali danni consequencesai a persona o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivement, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

• Questa funzione è possible solo se è montato l'inserto Digital-Message PA-1120DMT

3 Possibilità d'impiego ed accessori

Questo amplificatore è stato realizzato specialmente per l'uso in impianti PA con tecnia 100 V. Sono disponibili delle uscite 100 V per un massimo di cinque zone di sonorizzazione, con possibilità di regolare il volume individualmente. Tre ingressi con priorità regolabile permettono il collegamento di microfoni o appearecchi con livello Line. Altri due ingressi Line con priorità più bassa completano le possibilità di collegamento.

Accessorii
Inserti per il vano (1)
PA-1120DMT	memoria digital-message con timer
PA-1140RCD	tuner/lettoreCD
PA-1200RDSU	radio AM / FM con.listenere audio
Microfoni PA da ravolo specialmente per questo amplificatore
PA-4000PTT (fig. 3)	Un microfono da ravolo più essere collegato con la presa PA-4000PTT (43).
PA-4300PTT (fig. 4)	Un microfono da ravolo più essere collegato con la presa PA-4300PTT (44). In totale, l' amplificatore più gestire fino a tre PA-4300PTT.
PA-6000RC (fig. 5)	Si possono collegare tre microfoni a zone; il microfono è equipaggiato con un modulo di collegamento da montare nell'amplificatore.

4 Collocamento dell'amplificatore

L'amplificatore è previsto per il montaggio in un rack (482 mm /19"), ma può essere collocato anche su un ravolo. In agli caso dev'essere possibile che l'aria circoli liberamente attraverso tutte le fessure di aerazione per garantire un raffreddamento sufficiente dello stadio finale.

4.1 Montaggio in un rack

Per il montaggio in un rack occorrono tre unità di altezza (= 133mm) .Conviene sistmare l'amplificatore nella parte inferiore del rack per non compensettere I'equilibrio. Il pannello frontale non basta per il fissaggio. Si devono montare guide laterali o un piano supplementare.

L'aria espulsa lateralmente dall'amplificatore devel poter uscire dal rack senza trovare ostacoli. Altrimenti l'amplificatore si vuo riscaldare troppo con possibili dannianche alle other appearechiature. Se il deflusso dell'aria calda non è garantito, convene installare un ventilatore sopra l'amplificatore (p. es. DPVEN-04).

5 Impostare il suono del gong e la priorità del modulo inserto

Prima del montaggio di un inserto nel vano (1), impostare i due jumper MS 1 (suono del gong) e MS 2 (priorità dell'inserto), vedi layout a pagina 48. Con l'inserto montato, i jumper non sono più accessibili.

1) Staccare l'amplificatore alla rete e dal gruppo di continuità.
2) Svitare la mascherina (1) per l'inserto.
3) Impostare il suono del gong con il jumper MS 1:

posizione "4 Tone": gong a 4 toni
posizione "2 Tone": gong a 2 toni

4) Impostare la priorità per il modulo inserto con il jumper MS 2:
posizione "SLAVE" (impostazione della fabbrica): Il segnale dell'inserto ha la priorità più Bassa.
posizione“PRI”:
Il segnale dell'inserto ha la seconda priorità. Questa impostazione deve essere scelta, per esempio, se si vogliono chiamate incontravo il microfono a zone PA-1120RC degli avvisi memorizzati alla memoria digital-message PA-1120DMT.
Nel capitolo "Stabilire la priorità dei segnali d'ingresso" si da una panoramicica di tutte le priorità possibili.
5) Se noniene montato nessun inserto, riawitare la mascherina (1).

6 Eseguire i collegamenti

Tutti i collegamenti devono essere fatti solo da una persona specializzata e qualificata e assolutamente con l'amplificatore spento!

6.1 Altoparlanti

Collegare o altoparlanti con uscita audio 100 V per le cinque zone di sonorizzazione con i morsetti a vite SPEAKER ZONES ATT. OUTPUTS (26)

Attenzione! Ognuna delle cinque uscite per zone cui supportare una potenza massima degli altoparlanti di 100 W RMS. Comunque, la potenza massima ammessa per tutte le zone non deve essere superata in nessun caso:

PA-1120 120W RMS

PA-1240 240W RMS

• colleague un gruppo di altoparlanti con impedenza globale non inferiore a 4 con i morsetti a vite LOW IMP 4 (28). Gli attenuatori per zone (5) non hanno influenza su questa uscita. In nessun caso usare contemporaneamente le uscite 100V (26) e l'uscita 4 (28) per non sovraccarcare l'amplificatore.

Collegando gli altoparlanti, fare sempre attenzione alla corretta polarità; collegare il positivo degli altoparlanti sempre con il morsetto superiore. Il contatto positivo dei cavi per altoparlanti è sempre contrassegnato particolaremente.

6.2 Microfoni

Alle prese combi XLR / jack 6,3 mm (39) degli ingressi CH 1-3 si possono collegare tre microfoni con connettori XLR o jack 6,3 mm.

1) Collegando un microfono, girare il relative regolatore GAIN (41) completeness a destra in posizione -50
2) Usando un microfono ad alimentazione phantom, attivare l'alimentazione 17 V con il relativo tasto PHANTOM POWER (40).

Attenzione! Azionare il tasto solo con l'alimentatore spento (rumori di commutazione). Con il tasto premuto, al relative ingresso non dev'essere collegato nessun microfono con uscita asimmetrica perché potrebbe essere danneggiato.

3) Se un microfono deve ave la priorità rispetto ad un'alto microfono, portare il relativo dip-switch MIC PRIORITY (45) in posizione ON (vedianche cap.7).

N.B.:

1. Se si usa il microfono da cavolo PA-4000PTT (fig. 3) o PA-4300PTT (fig. 4), l'ingresso CH 1 non dev'esse ruse usato perché e collegato in parallelo con I'ingresso (43) per il PA-4000PTT e con I'ingresso (44) per il PA-4300PTT.

2. Se si usa il microfono a zone PA-1120RC, l'ingresso CH 2 non devesserse usato perché e collegato in parallelo con l'ingresso per il PA-1120RC (attraverso il modulo di collegamento).

6.3 Microfono da cavolo PA-4000PTT o PA-4300PTT

I microfoni da tavolo PA-4000PTT (fig. 3) e PA-4300PTT (fig. 4), disponibili come accessori separati, sono stati realizzati specialmente per quello amplificatore.

1) Collegare il microfono PA-4000PTT con la presa PA-4000PTT (43) dell' amplificatore per mezzo della sua presa RJ-45 PTT REMOTE (49) oppure il microfono PA-4300PTT con la presa PA-4300PTT (44) dell' amplificatore per mezzo della sua presa OUTPUT (55).
2) Del modello PA-4300PTT si posso n cora collegare altri due microfoni: Collegare la presa LINK (56) del primo microfono con la presa OUTPUT (55) del secondo microfono. Collegare il terzo microfono con il secondo microfono segundo lo stesso procedimento.
3) Premere il tasto PHANTOM POWER (40) dell'ingresso CH 1 e girare il relative regolatore GAIN (41) tutto a destra in posizione "-50".

N.B.:

1. A quello punto, l'ingresso CH 1 non deve più essereutilizzato per altri segnali d'ingresso, dato che e collegato in parallelo con le prese peri i microfoni da tavolo.
2. La lunghezza totale del cavo del microfono non deve superare i 1000 m.

6.4 Microfono a zone PA-1120RC

Il microfono a zone PA-1120RC disponibile come accessorio (fig. 5) è stato realizato specialmente per quello amplificatore. Si possono collegare fino a 3 microfoni a zone. Per il funzionamento occorre prima insertire nell' amplificatore il modulo di collegamento in dotazione al microfono stesso. Questa operazione può essere eseguita solo da un esperto qualificato!

N.B.: Usando il microfono a zone, I'ingresso CH 2 non cui esere utilizzato per altri segnali d'ingresso perché è collegato in parallelo con I'ingresso per il microfono a zone.

6.4.1 Montaggio del modulo di collegamento

1) Staccare la spina di rete alla presa. Se è collegato un gruppo di continuità, staccarlo dai contatti 24V = (30) per essere sicuri che l'amplificatore si fuori servizio. Svitare il coperchio dell'amplificatore nonché la mascherina (46) sul retro dell'amplificatore.
2) Inserire il cavetto a 3 poli AS903 del modulo di collegamento nella presa CN 903 dell' amplificatore - vedi il layout a pagina4B.
3) Inserire il modulo negli spazi liberati alla mascherina (46) e avvitarlo.
4) Inserire il cavetto nero-rosso a 2 poli A che si trova libero nell'amplificatore e che proviene dal contatto AS 801, nella presa CN 801 A del modulo.
5) Inserire il cavetto schermato AS 802 del modulo nella presa AN 802 dell'amplificatore.
6) Inserire il cavetto a 6 poli AS204 del modulo nella presa CN 901 dell' amplificatore.
7) Se non è montato nessun inserto per messaggi digitali PA-1120DMT, fissare il cavo a 10 poli AS 4-1 del modulo nell'amplificatore, servendosi di fascette.

Eseguire i punti 8) a 10) solo con l'inserto PA-1120DMT montato:

8) Inserire il cavo a 10 poli AS 4-1 del modulo nella presa CN 4-1 dell'inserto.
9) Con il jumper MS 802 del modulo di collegamento stabilire, se I'avviso nella memoria M 6 del PA-1120DMT cui assere chiamato (posizione ON) o non (posizione OFF, impostazione della fabbrica) per mezzo del microfono a zone. La memoria M 6 cui assere utilizzata p. es. per un avviso d'allarme che deve essere attivato solotramite i morsettiMESSAGE FIRST PRIORITY (33).
10)Nell' amplificatore, sistemare il jumper MS 2 in posizione PRI. In quello modo, il volume di un avviso proveniente dall'inserto non viene abbassato da un segnale del microfono a zone.

6.4.2 Collegamento del microfono e impostazione base

1) Collegare la presa OUTPUT (62) del microfono con la presa INPUT del modulo di collegamento. Un corto cavo di collegamento è in dotazione con il microfono. La lunghezza del cavo fra amplificatore e microfono non deve superare 1000m .
Un secondo microfono può essere collegatotramite la sua presa OUTPUT con la presa LINK del modulo o con la presa LINK (61) del primo microfono.Per il collegamento di un terzo microfono, collegare la sua presa OUTPUT con la presa LINK del secondo microfono. Si possono collegare al massimo tre microfoni. La lunghezza del cavo fra due microfoni non deve superare 100m
2) Usando più microfoni del tipo PA-1120RC, nel microfono o nei microfoni che devono aver la priorità rispetto agli altri microfoni, spostare l'interruttore TALK (60) in posizione PRIORITY. Negli altri microfoni, spostare l'interruttore in posizione SLAVE. In quello modo, un avviso fatto da un microfonorawnza prioritàpuo essere interrotto da un microfono con priorità.
3) Per ottener per il microfono / i microfoni a zone la 2. priorità, premere il tasto sul modulo di collegamento (posizione PRIORITY). Con il tasto non premuto (posizione SLAVE) è impostata la 4. priorità.
4) Se si usa l'inserto Digital-Message PA-1120DMT, con l'interruttore DIGITAL MESSAGE (59) decidere se gli awisi memorizzati possono essere chiamatiattraverso il microfono a zone (posizione ON) oppure se sono disabilitati (posizione OFF).
5) Se gli ingressi sull'amplificatore non sono sufficienti,attraverso le prese AUX IN (63) e possibile inseire un segnale Line (p. es. musica di sostofondo da unlettore CD). Impostare il livello d'uscita per il segnale del microfono e per il segnale delle prese AUX IN con il regolatore AUDIO OUT (64).

6.5 Apparecchi con uscita Line / registraratore

Agli ingressi CH 1 a CH 3 (39) e CH 4 e CH 5 (38) si possono collegare fino a cinque apparecchi con livello Line (p. es.lettori CD, registratori a cassette). Eccezioni: non utilizzato CH 1 con il microfono da tavolo PA-4000PTT o PA-4300PTT e non utilizzato CH 2 con il microfono a zone PA-1120RC!

Per la musica di sostofondo si dovrebbero utilizzare gli ingressi CH 4 e CH 5, perché hanno la priorità più bassa.
1) Collegando gli ingressi CH 1 a CH 3, girare il relativo regolatore GAIN (41) tutto a sinistra

in posizione -10^ . Non premere il relativisto PHANTOM POWER (40)

Collegando un appearecchio stereo con uno degli ingressi CH 1 a CH 3, usare un adattatore stereo / mono (p. es. SMC-1 di MONACOR) e un cavo adattatore (p. es. MCA-300 di MONACOR), altrimenti i segnali del centro stereo si cancellano a vicenda.

2) Se fra gli ingressi CH 1 a CH 3 uno deve essere prioritario rispettoagli altri,portare il relative dip-switch MIC PRIORITY (45)su ON.Gli ingressi CH 1 a CH 3 sono sempre prioritari rispettoagli ingressi CH 4 e CH 5 (vedianche capitolo).
3) Alle prese REC (37) si cui collegare un registraratore. Il volume della registrazione è indipendente dal regolatore MASTER (21) e dagli attenuatori delle zone (5).

6.6 Inserire un equalizzatore o un altro apparecchio

Per influenzare il suono dall'esterno, è possibile insereire p. es. un equalizzatore attraverso le prese AMP IN (35) e PRE OUT (36): collegare l'ingresso dell'apparecchio con la presa PRE OUT e la sua uscita con la presa AMP IN.

Note: Nell' amplificatore, il segnale viene interrotto se è collegata solo la presa AMP IN oppure se l'apparecchio inserito non è accesso, se è difettioso non collegato correttamente. In questo caso, gli altoparlanti rimangono muti.

6.7 Amplificatore supplementare

Se occorro più altoparlanti di quanti ammessi per l'amplificatore, è richiesto un ulteriore amplificatore. Collegare l'ingresso dell'amplificatore supplementare con la presa PRE OUT (36) o REC (37). Il segnale per l'amplificatore supplementare non viene influenzato dai regolatori MASTER (21) e dagli attenuatori delle zone (5).

6.8 Suoneria del Telefono o campanello di notte

Se necessario, è possibile che attraverso l'impianto PA sienta la suoneria del Telefono o un campanello di notte (p. es. durante un giro notturno di controllo).

1) Portare il segnale per il campanello o la suoneria (p. es. 8 V/50 Hz) sui morsetti NIGHT RINGER (29).
2) Premere il tasting TEL (14).
3) Attivare la suoneria, e con il regolatore RINGER (16) regolare il volume del segnale acustico proveniente dall'amplificatore.
4) Attivare o disattivare secondo la necessità la funzione di chiamata con il tasto TEL.

N.B.: La suoneria ha la più bassa priorita.

6.9 Relle prioritari d'emergenza

Se fra l'amplificatore e gli altoparlanti PA sono inserti degli attenuatori per altoparlanti con relle prioritari d'emergenza (p. es. della series ATT-3..PEU o ATT-5..PEU di MONACOR), le comunazioni importanti sono essere sentite anche se il volume è sullo zero.

1) Per fare ci o collagenare un microfono da tavolo PA-4000PTT o PA-4300PTT (vedi cap.6.8).
2) Collegare i relè prioritari come da fig. 6 con i morsetti a vite PRIORITY RELAY OUTPUT (42). L'uscita ha una potenza massima di 200 mA.
3) Sul microfono, portare il commutatore PRIORITY (48, 53) in posizione ON (verso il basso).
4) Se si aziona il tasto voce TALK (51, 58), i rele portano gli altoparlanti sul volume massimo.

⑥ Relè prioritari d'emergenza

6.10 Interruttore per comunazioni (automatiche) in tutte le zone

Per telecomandare le seguenti funzioni, si può collegare un interruptore con i morsettiMESSAGE FIRST PRIORITY (33):

1. Tutte le zone di sonorizzazione vengono attivate con il volume massimo [come il tasto ALL CALL (6)].
2. Se si utilizes l'inserto per messaggi digitali PA-1120DMT,iene chiamato automaticamente il messaggio contento nella memoria M 6. A tale scopo, prima del montaggio dell'inserto, mettere il jumper MS 2 in posizione PRI (vedi layout a pagina 48). In quello modo, I'avviso alla memoria M 6 avr la prima priorità. Al postingl'interruttore siouldo collegare anche un contatto di segnalazione allarme, p.es.per un messaggio automatico in caso di incendio.
3. Se si desideraanche accenderel amplificatoreattraverso l'interruttore oattraverso il contattodi allarme, inserire un diodo del tipo 1N4004fra il morsetto superioreMESSAGE FIRSTPRIORITY e il morsetto di destra POWERREMOTE, come illustrato in fig.7.

⑦ Accensione automatica dell' amplificatore e attivazione dell'aviso M6

6.11 Centralino Telefonico

É possible riproduire i messaggi provenienti da un centralino Telefonico.

1) Portare il segnale del Telefono (livello Line) sui morsetti PAGING IN (32).
2) Durante il messaggio, regolare il volume con il regolatore PAGING (15).
N.B.: I messaggi Telefonici hanno la 3. priorità.

6.12 Accensione e spegnimento telecomandato

É possibile l'accensione e lo spegnimento dell'amplificatore tramite un interruptore separato.

1) Collegare i contatti a vite POWER REMOTE (31) con un interrottore on / off unipolare servendosi di un cavo a due poli.
2) Per l'accensione e lo spegnimento telecomandato, l'interruttore principale POWER (24) non dev'essere premuto.

6.13 Alimentazione normale e di emergenza

1) Se l'amplificatore delve funzionareanche in caso di caduta di rete, collegare un gruppo di continuità di 24V (p. es. PA-24ESP di MONACOR) ai morsetti 24V = 30 .Per un cavo fino a 7m di lunghezza e richiesta una sezione minima di 4mm^2
2) Alla fine insere il cavo rete prima nella presa (27) e quindi nella presa di rete (230V / 50Hz)

N.B.: Anche se l'amplificatore è spento, consuma un po'di corrente. Percio convienetogliere la spina dalla presa de rete e eventually staccare il gruppo di continuità se l'amplificatore non deve servire per un certo periodo.

7 Stabilire la priorità dei segnali d'ingresso

A tutti i segnali d'ingresso viene attribuata una priorità. Un segnale con priorità superiore copre sempre uno con priorità inferioriore, se tutti e due sono presenti contemporaneamente nell'amplificatore (i segnali con priorità identica vengono miscelati). La segmente tabella offre una panorama e illustra diverse possibilità di modificata.

Priorità	Segnale Condizione Modifica
1	Avviso M 6 dall'inserto digital-message PA-1120DMT	Jumper MS 2 su PRI
		Interruttore su (33) chiuso
2	Microfono da tavolo PA-4000PTT PA-4300PTT	DIP-switch PRIORITY (48, 53) su ON	Switch OFF = 4. priorità?
	Microfono a zone PA-6000RC	Interruttore sul mo dulo di collegamento su PRIORITY	Interruttore su SLAVE = 4. priorità?
	Gong — —
3	Centrale Telefonica al morsetto (32)	—	—
4	Ingressi CH 1, CH 2 e CH 3	DIP-switch (45) su OFF	DIP-switch su ON = 3. priorità?
	Sirena — —
5	Inserti d'estensione	Jumper MS 2 su SLAVE	Jumper MS 2 su PRI = 2. priorità?
	Ingressi 4 e 5 — —
	Telefono campanello notte	—	—

1. Impostazione della fabbrica
2. Il microfono da tavolo PA-4000PTT/ PA-4300PTT utilize l'ingresso CH 1, e il microfono a zone l'ingresso CH 2. Con il relativo dip-switch MIC PRIORITY (45) è possiblo dare ai microfoni anche la 3. priorità.

8 Funzionamento

Se l'amplificatore è spento e se è presente la tensione di rete o quella di emergenza, rimane accesa la spia STAND BY (25).

1) Prima della prima accensione portare tutti 5 i regolatori d'ingresso LEVEL (8 e 10) nonché il regolatore MASTER (21) in posizione "0".
2) Accendere l'amplificatore con l'interruttore POWER (24). La spia STAND BY si spegne e si accende la spia AC (23). In caso di caduta rete e di alimentazione di emergenza, al posto della spia AC è accesa la spia DC.

8.1 Regolare il volume

1) Per prima casa impostare il volume massimo desiderato per gli annunci della massima priorità. Per fare ciò premere il tasto ALL CALL (6). Eseguire l'annunci, a seconda dell'equipaggiamento:

a) se é presente l'inserto Digital-Message, chiamare l'annunció alla memoria M 6 atraverso un interruptore ai morsettiMESSAGE FIRST PRIORITY (33).Posizionare il regolatore del livello LEVEL sull'inserto circa sul 7.
b) se é presente il microfono da tavolo PA-4000PTT o PA-4300PTT, posizionare il regolatore LEVEL (8) dell'ingresso CH 1 circa sul 7 e fare l'annunci.
c) se é presente il microfono a zone PA-1120RC, posizionare il regolatore LEVEL (8) dell'ingresso CH 2 circa sul 7 e fare l'annunci.
d)utilizzando unalto microfono, posizionare il relativo regolatore LEVEL (8) circa sul 7 e fare I'annunci.

2) Durante I'annunci oimpostare il volume con il regolatore MASTER (21). In caso di sovrapi-lotaggio, nella visualizzazione del livello (7) si accende il LED rosso CLIP. In quello caso ridurre il volume con il regolatore MASTER.
3) Per impostare il volume per annunci normali, sbloccare il tasto ALL CALL e premere invece tutti i tasti (4) delle singole zone di sonorizzazione.
4) Fare un annunci come detrito al punto 1)b o d.

Da notare: sul PA-4000PTT/PA-4300PTT spostare l'interrottore PRIORITY (48, 53) in posizione superiore.

Non sare l'aviso per mezzo di un PA-1120RC, perché il suo volume è indipendente dagli attenuatori per zone (5).

5) Non cambiare la posizione del regolatore MASTER (21), ma impostare per agli zona il volume con l'attenuatore di zona (5).
6) Successivamente impostare il volume per i segnali degli altri ingressi (p.es. musica di fondo) per mezzo del relativo regolatore LEVEL (8 o 10).
7) Per agli ingresso utilizzato impostare i toni con i relativi regolatori BASS e TREBLE (9 e 11). Impostare il suono per un inserto nel vano (1) con i regolatori PACK (2 e 3)
8) É possibile che sia necessario aggustare ancora una volta il volume dei segnali d'ingresso con i relativi regulatori (risp. 8 e 10).
9) Portare i regolatori degli ingressi non utilizzati sullo "0".

Note: Per gli ingressi CH 1 a CH 3, la sensibilità all'ingresso può essere impostata con i regolatori GAIN (41). Se un regolatore del livello (8) deve essere aperto moltissimo o quasi chiuso per ottenere il rapporto di volume richiesto rispettoagli altri ingressi, conviene modificare la sensibilità d'ingresso con il relativo regolatore GAIN.

8.2 Attivare le zone di sonorizzazione

1) Con i tasti Z1-Z5 (4) attivare le zone da sonorizzare. Come controlo si accendono i LED verdi delle zone attivate.
2) Per annunci destinati a tutte le zone, premere il tasto ALL CALL (6). Nello stesso tempo il volume delle zone passa al massimo [corrispondente all'impostazione di tutti gli attenuatori delle zone (5) in posizione 6].

8.3 Gong

Azionando il tasting voce TALK (51, 58, 67) rispettivamente sul microfono PA-4000PTT, PA-4300PTT risp. PA-1120RC, prima di un annunciolo sente il gong. Se si usano altri microfoni, il gong cui essere attivatoanche con il tasting CHIME (12).

Impostare il volume del gong con il regolatore LEVEL (13).

Con il jumper MS 1 si cambia fra un gong a 2 tone e uno a 4 tone, vedi capitolo 5.

8.4 Sirena di allarme

In caso di allarme, nel Campo SIREN si vuo attivare una delle due sirene:

tasto (17) per un suono modulato tasto - (19) per un suono costante.

Impostare il volume dell'allarme con il regolatore LEVEL (18).

8.5 Microfono da cavolo PA-4000PTT o PA-4300PTT

1) Se è collegato il microfono PA-4000PTT o PA-4300PTT, significà che l'ingresso CH 1 è occupato. Dato che il microfono richiede una tensione phantom, occorre premere il tasto PHANTOM POWER (40) dell'ingresso CH 1.
2) Se, azionando il tasto voce TALK (51, 58) si vuole sentire il gong prima dell'annuncio, portare il commutatore CHIME (47, 52) sul retro del microfono in posizione ON (in basso).
3) Portare l'interruttore PRIORITY (48, 53) in pos-sizione ON, se

1. il microfonouve ave aree la 2.priorita,
2. premendo il tasto voce TALK si devono attivare tutte le zone di sonorizzazione con il massimo volume [come con il tasto ALL CALL (6)],
3. devono reagire i relè prioritari d'emergenza (vedi cap. 6.9).
   4) Per un annuncioc, tener premuto il tasto TALK (51, 58) ed aspettare eventualmente il gong. Con il tasto premuto si accende la spia verde di controllo.
   5) Se sono collegati due o tre microfoni PA-4300PTT, per i microfoni si può fissare, per mezzo dell'interruttore MASTER/ SLAVE (54), una priorità differente:

SLAVE altri microfoni impostati per MASTER hanno la priorita

MASTER il microfono ha la priorità rispetto ai microfoni impostati come SLAVE

La spia rossa BUSy é accesa quando si parla da un'alto PA-4300PTT il cui interrottore MASTER/SLAVE si trovra in posizione MASTER.

8.6 Microfono a zone PA-1120RC

1) Per prima casa, con i tasti SPEAKER ZONES SELECTOR (69) attivare le zone di sonorizzazione alle quali è destinato l'avviso, altrimenti non è possibile nessun avviso. Per attivare tutte le zone, premere il tasto ALL CALL (70).
2) Durante l'avviso tener premuto il tasto voce TALK (67). L'amplificatore attiva le zone di sonorizzazione a seconda dell'impostazione di cui al punto 1), indipendentemente delle impostazioni sull'amplificatore, ed augmenteda al massimo il volume nelle zone [corrispondente all'impostazione di tutti gli attenuatori delle zone (5) in posizione 6].Dopo il gong, fare I'avviso.
3) Se si utilizes l'inserto Digital-Message PA1120DMT, I'annunci memorizzato cui esse chiamato anche dal microfono a zone, se I'interruttore DIGITALMESSAGE (59) si trovain posizione ON:

a) selezionare I'annunci memorizzato con il selettoreMESSAGE BANK (68);

b) avviare l'annunci con il tasto START/ STOP (72). Per interrompere l'annunci, premere di nuovo il tasto START/ STOP;
c) con il tasto REPEAT/ STOP (71) è possible fare un annunciatio più volte. Il numero delle ripetizioni e le pause intermedie sono essere impostate sull'inserto (vedi le struzioni dello stesso). Per interrompere l'annunci premere di nuovo il tasto REPEAT/ START.

N.B.:

1. L'annunciio della memoria M 6 può essere blocato (vedi capitolo 6.4.1, punto 9). Se in quello caso l'interruttoreMESSAGE BANK si trova in posizione 6, viene riprodotto l'annuncioc selezionato appena prima.
2. Se sull'amplificatore è premuto per lo meno un tasto (4) per zone, dopo aver sbloccato il tasto voce TALK, si sente l'awviso scelto con l'interruttoreMESSAGE BANK. Per evitarecisioni, lasciare libera o cancellare una memoria dell'inserto digitalmessage e scegliere quella memoria con l'interruttoreMESSAGE BANK.

4) Le tre spie POWER, SEND e BUSy (66) offrono le seguenti informazioni:

POWER é acceso quando l'amplificatore é acceso
SEND è acceso durante un avviso attraverso il microfono o durante un avviso memorizzato
BUSY é acceso durante avvisi propri e durante avvisi tramite altri microfoni PA-1120RC collegati

9 Circuito di protezione

L'amplificatore èprotetto contro i sovraccarichi e il surriscaldamento. Se un circuito di protezione viene attenuato, si accende la spia PROT (22), e l'amplificatore rimaneuto:

1. per 1 secondo ca. dopo l'accensione (ritardo dell'accensione)
2. per ca. 1 secondo dopo lo spegnimento
3. se l'amplificatore è sovraccaricato
4. se l'amplificatore è surriscaldato si accende inoltre la spia TEMP (20).

Se la spia PROT si accende durante il funzionamento o se non si spegne subito dopo l'accensione, spegnere l'amplificatore ed eliminare la causa del guasto.

10 Dati tecnici

Modello	PA-1120	PA-1240
Potenza d'uscita
Potenza nominale:
Uscite 100 V*	5 × 100W, ma tutti insieme non più di 120W	5 × 100W, ma tutti insieme non più di 240W
Uscita 4Ω*	1 × 120W	1 × 240W
Max. potenza d'uscita	170W	340W
Fattore di distorsione	< 1%	< 1%
Ingressi
MIC/LINE CH1-CH3	Sensibilità all'ingresso, impedenza; contatto
LINE CH 4 e CH 5	2,5-300mV, 5kΩ; XLR/jack 6,3 mm, simmetrico
AMP IN	300mV, 15kΩ; RCA, asimm.
TEL PAGING	775mV, 10kΩ; Jack 6,3 mm, asimm.
Inserto d'estensione	250mV, 5kΩ; Contatto a vite, simm.
	250mV, 10kΩ, asimm.
Alimentazione phantom	17V per CH1-3, attivabile singolarmente
Uscite
Altoparlanti*	5 × 100V, 1 × 4Ω
REC	775mV a 3kΩ, asimm.
PRE OUT	775mV a 100Ω, asimm.
Gamma di frequenze	55-16000 Hz, -3 dB
Regolazione toni
Bassi	±10dB/100Hz
Acuti	±10dB/10kHz
Rapporto S/R
Line	>80dB (valutato A)
Mic	>70dB (valutato A)
Temperatura d'esercizio	0-40°C
Alimentazione
Tensione di rete	230V/50Hz	230V/50Hz
Potenza assorbita	340VA	630VA
Alimentazione d'emergenz:	= 24V	= 24V
Assorbimento corrente continua	15A	27A
Dimensioni (I × h × p)	482 × 133 × 352mm	482 × 133 × 352mm
Unità d'altezza	3U	3U
Peso	13kg	14kg

*Usare o le uscite 100V oppure l'uscita 4Ω!
Con riserva di modifiche tecniche.

6.4 Microfono con control de zona PA-1120RC

8.6 Microfono con control de zona PA-1120RC
