GEBRUIKSAANWIJZING SDME76D SONY

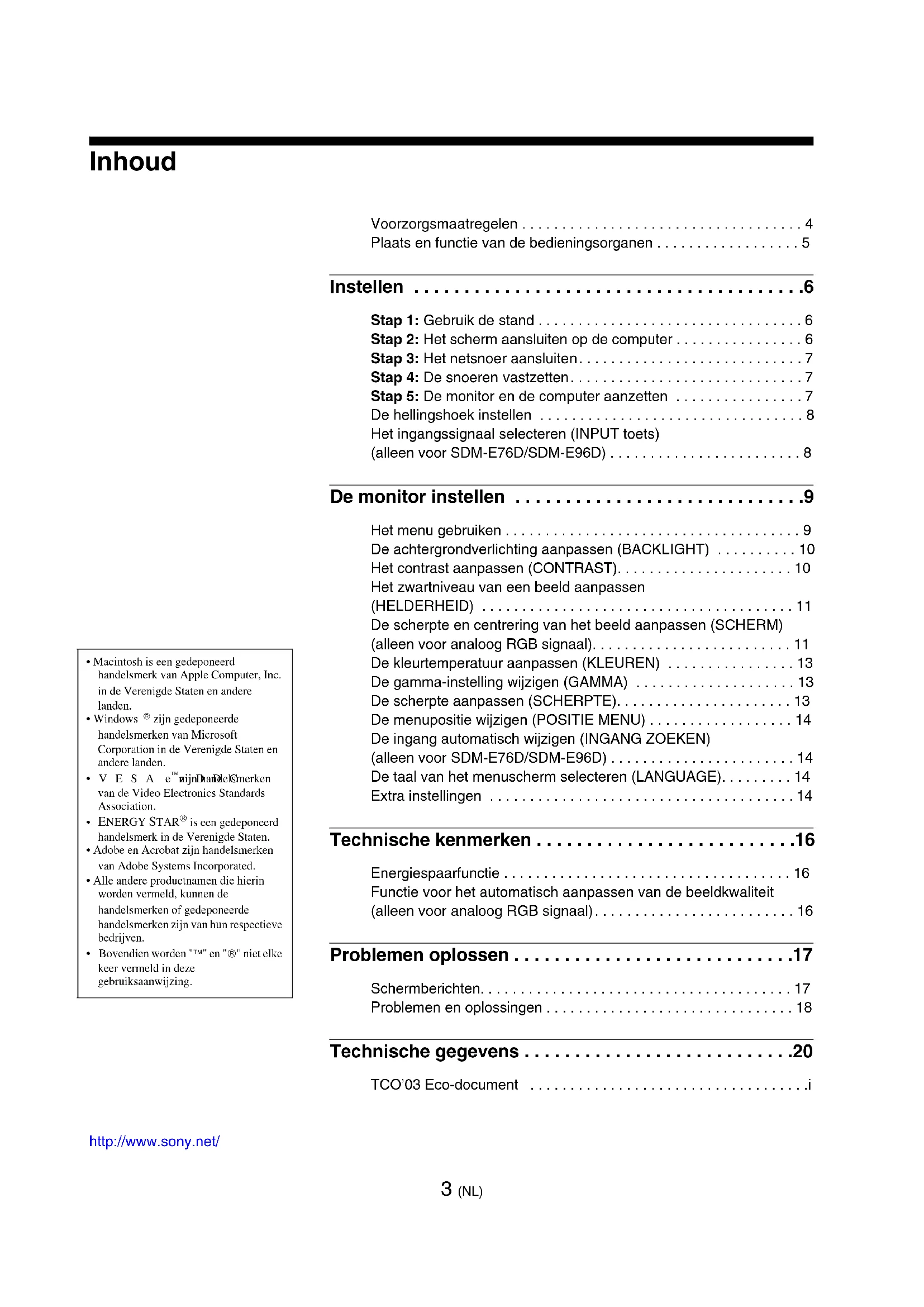

Voorzorgsmaatregelen 4

Plaats en functie van de bedieningsorganen 5

Instellen 6

Stap 1: Gebruik de stand 6

Stap 2: Het scherm aansluiten op de computer 6

Stap 3: Het netsnoer aansluiten. 7

Stap 4: De snoeren vastzetten. 7

Stap 5: De monitor en de computer aanzetten 7

De hellingshoek instellen 8

Het ingangssignaal selecteren (INPUT toets) (alleen voor SDM-E76D/SDM-E96D) 8

De monitor instellen 9

Het menu gebruiken 9

De achtergrundverlichting aanpassen (BACKLIGHT) 10

Het contrast aanpassen (CONTRAST). 10

Het zwartniveau van een beeld aanpassen (HELDERHEID) 11

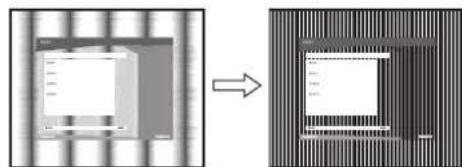

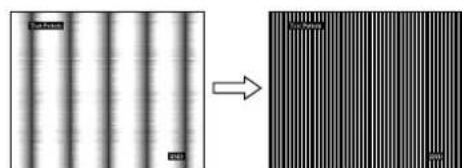

De scherpte en centering van het beeld aanpassen (SCHERM) (alleen voor analoog RGB signal). 11

De kleurtemperatuur aanpassen (KLEUREN) 13

De gamma-instelling wijdzigen (GAMMA) 13
De scherpte aanpassen (SCHERPTE) 13

De menupositie wizzigen (POSITIE MENU) 14
De ingang automatisch wizzigen (INGANG ZOEKEN)
(alleen voor SDM-E76D/SDM-E96D) 14

De taal van het menuschemer selecteren (LANGUAGE). 14
Extra instellenen. 14

Energiespaarfunctie 16

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analoog RGB signal). 16

Problemen oplossen 17

Schemberachten. 17

Problemen en oplossingen 18

Macintosh is een gedeponeer handelsmerk van Apple Computer, Inc. in de Verenigde Staten en andere landen.
- Windows® zich gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen.
VESA e uijnDaalkeSmerken van de Video Electronics Standards Association.
- ENERGY STAR ^49 is een gedeponceerd handelsmerk in de Verenigde Staten.
- Adobe en Acrobat়n handelsmerken van Adobe Systems Incorporated.
- Alle andere productnamen die hierin worden vermeld, können de handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven.
- Bovendien worden "M" en "®" nicht elke, keer vermeld in deze gebruiksaanwijzing.

Voorzorgsmaatregelen

Waarschuwing betreffende voedingsaansluitingen

• Gebruik het mecgeleverde netsnoor. Als u een ander netsnoor gebruikt, moet u nagaan of het compatibel is met de lokale stroomvoorziening.

Voor de klanten in de V.S.A.

Wanner u nicht het juiste netsnocr gebruikt, beantwoordt deze monitor Niet aan de voorgeschreven FCC-normen.

Voor de klanten in het VK

Gebruik de monitor in het Verenigd Koninkrijk met het juiste netsnoor voor het Verenigd Koninkrijk.

Voorbeeld van stekkertypes

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een makkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Plaats de monitor nict:

• opplaatsen waar hetblootstaat aan extreme temperatenere, bijvoorbeeld zich bij een radiator, heteluchtblazer of in de volle zon; Wanner de monitor blootstaat aan extreme temperatenere, zoals in een auto die in de volle zon geparkeerd staat of in de buurt van een heteluchtblazer, kan de behuizing verrormen of de werkig verstoord raken.
• op een plek waar het bloot staat aan mechanische trillingen of schokken.
• in de buurt van apparatuur dat een krachtig magnetisch veld produeert, Zoals een TV of diverse andere huishoudtoestellen.
• opplaatsen waar hetblootstaat aan veel stof, vuil of zand, bijvoorbeeld zich bij een open venster of een buitendeur. Bij tegelijk gebruik buiten要去en de nodige maatregelen worden getroffen ter bescherming gegen stof en vuil in de lustch. Als dat Niet gebeurt, kan het toestel onherstelbare schade oplopen.

Plaats het toestel op een vlak oppervlak. Plaats het toestel Niet op een ongelijk oppervlak, zoals de rand van een bureau. Als een onderdeel van dit toesteluitsteekt, kan het toestel vallen of schade en verwondingen verooorzaken.

Behandeling van het LCD-schem

• Richt het LCD-schemm Nietaar de zon om beschadiging te voorkomen. Let op wanneer u de monitor in de buurt van een venster plaatst.
• Druk noch kras op het LCD-schemm. Plaats geen zware voorwerpen op het LCD-schemm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-panel defect raken.
• Wonneer de monitor in een koude omgeving worden gebruikt, können er nabeelden op het scherm verschijnen. Dat is normal aan duidt Niet op storing. Het scherm werk teer normal aan wanncr dc normalc omgevingsttemperatuur is bereikt.

• Wonneer een stilstaand beeld te lang op het scherm staat, kan er gedurende enigeijd een nabecd zichtaar zijn. Dit nabecd za na verloop vanijd verdwijnen.

• Tijdens gebruik zal het LCD-panelel warm worden. Dat is normal en duidt Niet op storing.

Opmerking bij het LCD (Liquid Crystal Display) Het LCD-schem is vervaardigd met behulp van precisietechnologie. Op het LCD-schem konnen permanentHoldere rode,blauwe of groene stipjes of onregelmatig gekleurde strepen of heldere zones zichtaar+zijn.Dat is normala. (Effectieve beeldpunten:meer dan 99,99%

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor gaat reinigen.
• Reinig het LCD-schem met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat, waar de coating van het LCD-schem hierdoor kan worden beschadigd.
• Reinig de behuizing, het Voorpaneel en de bedieningselementen met een zachte doek, die Lichtjes is bevochtigd met een mild zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddel zoals alcohol of benzine.
• Wrijf, druk of tik Niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraier. Daardoor kan de beeldbuis wordenbekrast.
• Merk op dat het materiaal of de coating van het LCD-schem kan worden aangctast door blootstelling aan vluchtige oplosmiddelen, zoals bijvoorbeeld insecticide of bij langdurig contact met rubber of vinyl.

Transport

• Koppel alle kabels van de monitor los en houd de monitor stevig met bye de handen vast als u de monitor transporteert. Als u de monitor LAST vallen, sunt u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor alsijd in de originele verpakking.

Aandemuurofeenarmbevestigen

Als u van plan bent om het scherm aan de muur of een arm te bevestigen, dient dit te worden uitgevoerd door een gekwalificeerd persoon.

De monitor afvoeren

• Voer de monitor Niet af met gewoon huishoudelijk afval.
• De fluorescentiebuis in deze monitor bevat kwik. Deze monitor dient te worden afgevoerd overeenkomstig de lokale voorschriften.

Plaats en functie van de bedieningsorganen

Zie voor nadere bijzonderheden de pagina's waarnaarussen haakjes worden verwczen.

De (aan/uit) schakelaar en de bedieningstoetsen bevinden zichrechtsonder aan de voorkant van de monitor.

Voorkant van het beeldschemr

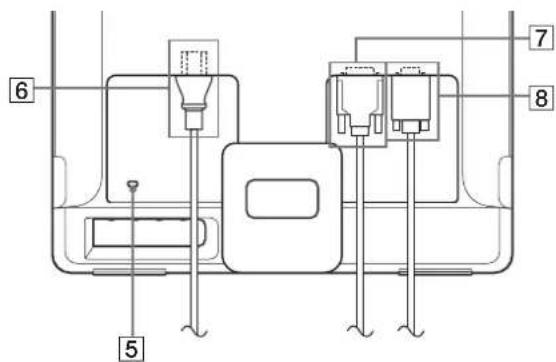

Achterkant van het beeldschemm

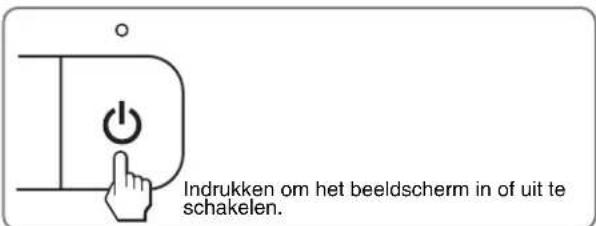

1 (aan/uit) schakelaar en lampje (pagea's 7, 16)
Als u de monitor wilt in- of uitschakelen, drukt u op de (aan/uit) schakelaar.
Het aan/uit-lampje brandt groen als het beeldschem is ingeschakeld en brandt oranje als het beeldschem zich in de stroombesparingsstand bevindt.
2 MENU toets (pagina's 9, 10)
Deze toets opent of sluit het hoofdmenu.
U kunt ook de DDC/CI-functie inschakelen door deze toets langer dan 8 seconden in te drukken.
3 / toetsen (pagina 10) Deze toetsen fungeren als / toetsen als u menu-onderdelen selecteert en wijzigingen aanbrengt.
OK toets (pagina 10)
Deze toets selecteert het onderdeel of voert de instellenen in het menu uit.
INPUT toets (pagina 8) (alleen voor SDM-E76D/SDME96D)
Met dcze tocts=kunt u het video-ingangssignaal schakelen:tussen INPUT1 en INPUT2, als er twee computers zichaangesloten op dc monitor.
5Veiligheidsvergrendeling De veiligheidsvergrendeling moet worden gebrukt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.
6AC IN aansluiting (pagina 7) Het netsnoer aansluiten (meegeeverd).
7DVI-D-ingang (digitale RGB) voor INPUT1 (pagina 6) (alleen voor SDM-E76D/SDM-E96D) Via dcze aansluiting worden digitale RGB-vidcosignalen ingevoerd conform DVI Rev. 1.0.
8HD15-ingang (analoge RGB) (pagea 6) Via deze aansluiting worden analoge RGB-video signalen (0,70Vp - p, positief) en synchronisatiesignalen ingevoerd.

Instellen

Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende items bevat:

• LCD - scherm
  Netsnoer
  HD15-HD15 videosignaalkabel (analoge RGB)
  DVI-D videosignaalkabel (digitale RGB) (alleen voor SDM-E76D/SDM-E96D)
  Kabelbinder
• CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
  Garantiekaart
• Installatiehandleiding

Stap 1:Gebruik de stand

Gebruik de meegeleverde stand

Open de stand.

Opmerking

De stand is opgeklapt als delee uit de fabriek komt. Plaats het scherm nicht verticaal als de stand is opgeklapt. Als u dat toch doet, kan het scherm omvallen.

Gebruik de VESA-compatiblestand

Als u een nicht meegeleverde VESA-compatible bil bevestigingsarm of stand gebruikt, gebruik dan de VESA-compatible schroeven om deze te bevestigen.

U kunt de display met of zonder de meegeleverde stand gebruiken.

Stap 2:Het scherm aansluiten op de computer

Zet de monitor en de computer uit voordat u deleze aansluit.

Opmerkingen

• Raak de pennen van de videokabelstekker niet aan odomat ze hierdoor konnen verbuigen.
• Controller de uitlijing van de HD15 aansluiting, om te voorkomen dat de pennen van de videosignaalkabel worden verbogen.

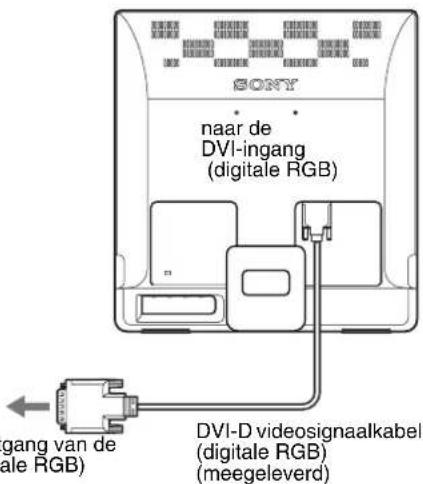

Een computer aansluiten die is voorzien van een DVI-uitgang (digitale RGB) (alleen voor SDM-E76D/SDM-E96D)

Gebruik de meegeleverde DVI-D-videosignalkabel (digitale RGB), om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB).

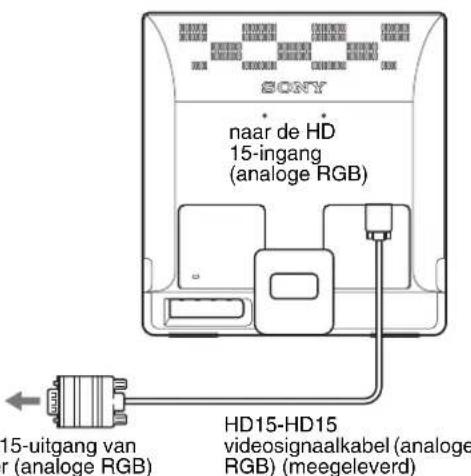

Een computer aansluiten die is voorzien van een HD15-uitgang (analoge RGB)

Gebruik de meegeleverde HD15-HD15 videosignaalkabel (analoge RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoge RGB).

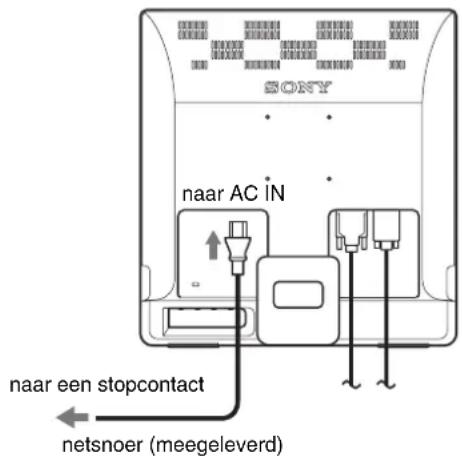

Stap 3:Het netsnoer aansluiten

Als de monitor en de computer zijn uitgeschakeld,要去 een erst het netsnoer aansluien op de monitor en verrolgens op het stopcontact.

Stap 4:De snoeren vastzetten

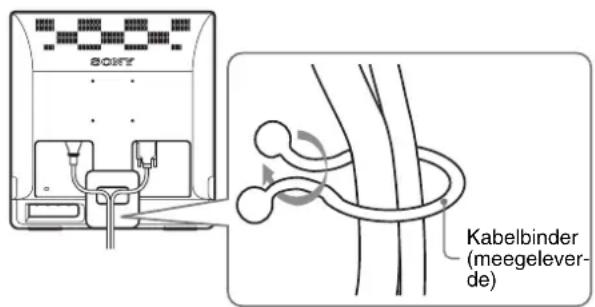

Snoeren en kabels bundelen.

Gebruik de meegeleverde kabelbinder om de snoeren en kabels te bundelen.

In deze afbeeling van de achterkant van de monitor worden de SDM-E76D getoond.

Hetzelde is van toepassing op de andere modellen.

Stap 5:De monitor en de computer aanzetten

Druk op de (aan/uit) schakelaar.

Het (aan/uit) lampje van de monitoricht groen op.

Zet de computer aan.

De installment van de monitor is voltooid. Pas desgewenst het becloud van de monitor aan met dc bedieningselementen op dc monitor.

Als er geen beeld verschijnt op het scherm

• Controller of het netsnoer en de videosignaalkabel gezijn aangesloten.
• Als GEEN INPUT SIGNALS verschijnt op het scherm:

De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsbord of verplaats dc mistris.

• Als KABEL NIET AANGESLOTEN verschijnt op het scherm:

Controller of de videosignaalkabelGOOD is aangesloten.

• Als BUITEN BEREIK verschijnt op het scherm:

Sluit de oude monitor opniewaan. Pas cervolgens de grafische kaart van de computer aan het volgende bereik aan.

	Analoge RGB Digitale RGB (alleen voor SDM-E76D/ SDM-E96D)
Horizontale frequentie	28-80 kHz 28-64 kHz
Verticale frequentie	56-75 Hz 60 Hz
Resolutie 1280 × 1024 of minder	1280 ×1024 of minder

Voor meer informatie over schermberachten, die "Problemen en oplossingen" op pagina 18.

Geen specifieke drivers vereist.

De monitor voldoet aan de "DDC" Plug & Play norm en herkent automatisch alle monitor informatic. Op de computer hoeft geen specifieke driver te worden geinstalleerd.

Wanner u de computer voor het eerst aanzet nadat de monitor is aangcsloten, kan de installmentwizard op het scherm verschijnen. Volg dan de instructies op het scherm. De Plug & Play monitor worden automatisch geseleeteerd zodate u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60Hz

De monitor producert geen vervelend geknipper, zodate u deze onmiddelijk kunt gebruiken. De verticale frequentie hoeft nicht hoog te worden ingesteld.

De hellingshoek instellen

Dit beceldschem kan in de hieronder getoonde hoeken worden ingesteld.

Pak de onderste beiden zichden van het LCD-schemm vast en stel de gewenste hoek van het scherm in.

OK/INPUT

Comfortabel gebruik van het beeldschemm

Dit scherm is zo ontworpen dat u het kurz instellen op een comfortabile kijkhoek. Pas de kijkhoek van het scherm aan de hoogte van uw bureau en stool aan, zatat cr geenlicht van het scherm in uw ogen worden gereflecteerd.

Opmerking

Let op dat het beeldschemn Niet van het bureau valt bij het instellen van de hellingshoek.

Het ingangssignaal selecteren (INPUT toets) (alleen voor SDM-E76D/SDM-E96D)

Druk op de INPUT toets.

Het ingangssignaal wordt gewijzigd als u op.Deze toets drukt.

Schermbericht (verschijnt ongeveer 5 seconddn in dc linkerbovenhoek.)	Configuratic van hct ingangssignaal
INPUT1: DVI-D DVI-D-ingang (digitale RGB) voor INPUT1
INPUT2: HD15 HD15-ingang (analoge RGB) voor INPUT2

De monitor instellen

Voor het instellen

Sluit de monitor en de computer aan en zetdezean.

Wacht ten minste 30 minutes voordat u wijzigingen aanbrengt.

Met het schermmenu kutu veel instellenen van de monitor wijzigen.

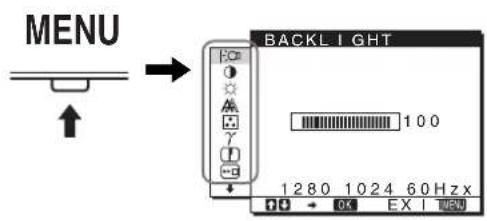

Het menu gebruiken

Druk op dc MENU tocts om het hoofdmenu op het scherm weer te geven. Zie pagina 10 voor meer informatie over hetgebruik van dc MENU tocts.

Gebruik de / en OK toetsen om de pictogrammen in het bovenstaande hoofdmenu te selecteren. De volgende menu's 1 tot en met [10] worden weergegeven. Blijf net zo lang op de drukken tot de pictogrammen in menu 9 en 10 worden weergegeven. Zie pagina 10 voor meer informatie over het gebruik van de / en OK toetsen.

1BACKLIGHT () (pagina 10)

Selecteer het BACKLIGHT menu om de helderheid van deijkengrondverlichting aan te passen.

2CONTRAST (pagina 10)

Selecteer het CONTRAST menu om het beeldcontrast aan te passen.

3 HELDERHEID (pagina 11)

Selecter het HELDERHEID menu om de helderland van het bceld (zwartniveau) aan te passen.

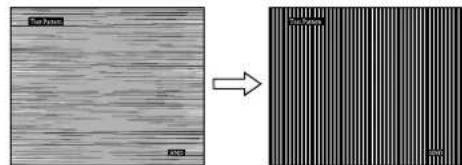

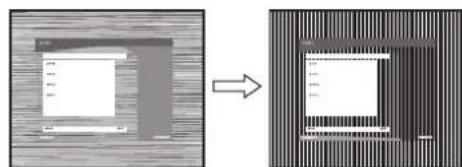

4SCHERM (pagina 11)

Selecteer het SCHERM menu om de scherpte van het beeld (fase/pitch) en de centrering van het beeld (horizontal / vertical positive) aan te passen.

5KLEUREN (pagina

Selecteer het KLEUREN
menu om dc
kleurtemperatuur van het
beeld aan te passen. Hiermee
past u de tint van het scherm
aan. Als de optie KLEUREN
is ingesteld op sRGB, kun t
de optie CONTRAST,
HELDERHEID of GAMMA
niet aanpassen.

6GAMMA (pagina

Selecteer het GAMMA menu om de kleurtinten van het beeld aan te passen.

13)

Selecteer het menu SCHERPTE om de randen van beelden te verscherpen.

13)

8POSITIEMENU (pagina14)

Selecteer de optie POSITIE MENU om deplaats van het menuscherm te wijzigen.

INGANG ZOEKEN (pagina 14) (alleen vo SDM-E76D/SDM-E96D

De monitor detecteert automatisch een ingangssignaal van een ingang en verandert de ingang automatisch voordat de monitor overschakelt maar de energiespaarstand.

10LANGUAGE A

pageina 14)

Selecteer LANGUAGE als u de taal wilt wijzigen die worden gezrukt voor menu's of berichten.

11 Overige menu's

pageina 14)

U kunt de volgende menu-onderdelen instellen.

• RESET
• TOETSEN SLOT

De MENU, / en OK toetsen gebruiken

1 Toon het hoofdmenu.

Druk op de MENU toets om het hoofdmenu op het scherm weer teGXeN.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de / toetsen om het gewenste menu waar te geven. Druk op de OK toets om het menu-onderdeel te selecteren.

3 Pas het menu aan.

Druk op de / toetsen om de instelling aan te passen en druk verwolgens op de OK toets.

Wanncr u op de OK tocts drukt, worden de instelling opgeslagen en verschijnt het vorige menu weeper op het scherm.

4 Sluit het menu.

Druk eenmaal op de MENU toets om'erug te keren maar het normale beeld. Als er geen toets worden ingedrukt, worden het menu automatisch gesloten na ongeveer 45 seconden.

Deinstallingenresetten

U kunt deinstallingen resetten door gebruik te makev an het RESET menu. Zie pagina 14 voor meer informatie over het rescten van de instellingen.

■ De monitor bedieren met de computer

Druk ten minste 5 seconden op de MENU toets. U krijjt een schermerbericht te zien waarin de actuèle instelling worden weergegeven. Na 3 seconden worden de DDC/CI instelling UIT- of ingeschakeld, zoals hieronder worden weergegeven.

Schermerachten (verschijnen tijdelijk)

DDC-CI:AAN De computer kan menu (standaardinstelling) instelleningen wijzigen.

DDC-CI:UIT De computer kan geen menuinstellungen wijzigen.

Opmerking

Deze functie is alleen van toepassing voor computers die de DDC/CI (Display Data Channel Command Interface)-functie ondersteunen.

De hintergrondverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is, moet u dechytergrundverlichting aanpassen om het scherm beter leesbaar te make.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om [BAckLIGHT) te selectoren en druk verwolgens op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

3 Druk op de / toetsen om het lichtniveau aan te passen en druk op de OK toets.

Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kurz u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om (CONTRAST) te selecteren en druk verwolgens op de OK toets. Het CONTRAST menu verschijnt op het scherm.

3 Druk op de / toetsen om het contrast aan te passen en druk verwolgens op de OK toets.

Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de holderheid van het beeld aan (zwartniveau)

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kut u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (HELDERHEID) te selecteren en druk verwolgens op de OK toets. Het HELDERHEID menu verschijnt op het scherm.
3 Druk op de / toetsen om de helderheid aan te passen en druk verwolgens op de OK toets.

De scherpte en centering van het beeld aanpassen (SCHERM) (alleen voor analoog RGB signal)

De beeldkwaliteit automatisch aanpassen

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodate er een scherp beeld op het scherm verschijnt (pagea 16).

Opmerkingen

• Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, werkkt alleen de (aan/uit) schakelaar.
• Het kan zich dat het beeel gedurende dezeijd knippert, maar dit duidt Niet op een storing. Wacht eenaar seconden tot de instelling is voltooid.

Als het beeld nicht volledig worden aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kurz de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen. (Zie AUT. INSTELLEN hieronder.)

Als de beeldkwaliteit nog verder moet worden aangepast

U kunt dc scherptc (fase/pitch) en dc positie (horizontal / verticale positie) van het beeld handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen als het beeldscherm hetzelfde ingangssignaal ontvangt.

Het kan+zijn dat u deze instellenen opnieuw moet invoeren, als u het ingangssignaal wijzigt nadat u de computer opnieuw hebts aangesloten.

De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUT. INSTellen)

Stel de meest geschikte fase, pitch en horizontale/verticale positie voor het huidige ingangssignaal in.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (SCHERM) te selecteren en druk verwolgens op de OK toets. Het SCHERM menu verschijnt op het scherm.
3 Druk op de / toetsen om AUT. INSTELLLEN te selecteren en druk verwolgens op de OK toets. Het menu AUT. INSTELLLEN verschijnt op het scherm.
4 Druk op de / toetsen om de optie AAN of UIT te selectoren en druk verwolgens op de OK toets.

• AAN: Breng de nodige wijzigingen aan voor de fase, pitch en horizontale/verticale positie van het huidige ingangssignaal en sla deze op.
  Opmerking
  Als de monitor is ingeschakeld of het ingangssignaal worden gewijzigd, voert AUT. INSTellen automatisch aanpassingen uit.
• UIT: AUT. INSTELLLEN is nicht beschikbaar.
  Opmerking
  AUT. INSTELLLEN werkkt automatisch wanncer het ingangssignaal worden gewijzigd.

5 Druk op de / toetsen om te selecteren en druk op de OK toets.

Ga terug maar het menuschem.

Pas de beeldscherpte en de positie handmatig aan (PITCH/FASE/H CENTRERING/V CENTRERING)

U kunt de scherpte van het beeld als volgt aanpassen. Deze aanpassing is effectief als de computer is aangcsloten op dc HD15-ingang van de monitor (analoge RGB).

1 Stel de resolutie op de computer in op 1.280 × 1.024 .
2 Plaats de CD-ROM in het CD-ROM-station.
3 Start de CD-ROM Voor Windows Als de automatische startmodus loopt:

Selecteer het gebied, de taal en het model en klik op Hulpprogramma voor instellen van monitor (UTILITY).

4 Klik op "Adjust" en bevestig de huidige resolutie (bovenste waarde) en de aanbevolen resolutie (onderste waarde), en klik verwolgens op "Next". Het testpatron voor PITCH verschijnt.
5 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

6 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

7 Druk op de / toetsen om PITCH te selecteren en druk verwolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

8 Druk op de / toeisen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

9 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er horizontale strepen op het hele scherm zichtaar zijn, moet u de FASE als volgt aanpassen.

10 Klik op "Next".

Het testpatroon voor FASE verschijnt.

11 Druk op de / toetsen om FASE te selecteren en druk verwolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

12 Druk op de / toetsen tot de horizontally strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

13 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

14 Klik op "Next".

Het testpatroon voor CENTRERING verschijnt.

15 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en druk verwolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V CENTRERING aanpassingsmenu verschijnt op het scherm.

16 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.

17 Klik op "Next".

Klik op "End" of "AFBREKEN" om het testpatroon UIT te schakelen.

1 Open "Deze computer" en klik met de rechtemuisknop op het pictogram CD-ROM.

Gaaar "Verkenner" en open het pictogram CD-ROM.

2 Open [Utility] en selecteer [WINDOWS].

3 Start [WIN Utility.EXE].

Het testpatroon verschijnt. Ga waar stap 4.

Voor Macintosh

1 Open de CD-ROM.

2 Open [Utility] en selecteer [MAC].

3 Open [MAC UTILITY] en start [MAC_CLASSICUTILITY] of [MAC OSXUTILITY].

Het testpatroon verschijnt. Ga waar stap 4.

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de / toetsen om FASE te selecteren en druk verwolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

7 Druk op de / toeisen tot de horizontally strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er verticale strepen op het hele scherm zichtaar zijn, moet u de PITCH als volgt aanpassen.

9 Druk op de / toetsen om PITCH te selecteren en druk verwolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

10 Druk op de / toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

11 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

12 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en druk verrolgens op de OK toets.
Het H CENTRERING aanpassingsmenu of V CENTRERING aanpassingsmenu verschijnt op het scherm.
13 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.
14 Klik op het scherm op "END" om het testpatroon uit te schakelen.

De kleurtemperatuur aanpassen (KLEUREN)

U kunt het kleurnivcau voor het witte gedeelte van het beeld kiezen uit de standardinstellungen voor kleurtemperatuur.
U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen.
U kunt de gewenste kleurtemperatuur instellen voor elke stand van de helderland van het scherm.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om (KLEUREN) te selectoren en druk verwolgens op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste kleurtemperatuur te selecteren en druk verwolgens op de OK toets.

Wit krijgt een rode inplaats van een blauwe tint, als de temperatuur worden verlaagd van 9300K maar 6500K (standaardinstelling).

Als u "sRGB" selecteert, worden de kleuren aangepast aan het sRGB-profiel. (De sRGB-kleurinstelling is een standardprotocol voor kleurruimten die ontworpen is voor computerproducten.) Als u "sRGB" selecteert,要去en de kleurinstelleningen van de computer zich ingesteld op het sRGB-profiel.

Opmerkingen

• Als een aangesloten computer of ander apparaat Niet geschicht is voor sRGB, kan dekleur nicht worden aangepast aan het sRGB-profiel.
• Als de optie KLEUREN is ingesteld op sRGB, kurz u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

De kleurtemperatuur nauwkeurig aanpassen (GEBRUIKERINSTEL)

1 Druk op de / toetsen om AANPASSEN te selectoren en druk op de OK toets.

Het GEBRUKERINSTEL menu verschijnt op het scherm.

2 Druk op de / toetsen om R (rood) of B (blauw) te selecteren en druk verwolgens op de OK toets. Druk op de / toetsen om de kleurtemperatuur aan te passen en druk verwolgens op de OK toets.

Aangezien bij deze instelling de kleurtemperatuur worden gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.

3 Druk op de / toetsen om te selecteren en druk verwolgens op de OK toets.

De neue kleurstelling worden opgeslagen in het geheugen voor GEBRUIKER en worden automatisch opgeroepen wonneer GEBRUIKER worden geselecteerd.

Het hoofdmenu verschijnt op het scherm.

De gamma-instelling wijdzigen (GAMMA)

U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kurz u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (GAMMA) te selectoren en druk verwolgens op de OK toets.

Het GAMMA menu verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste modus te selecteren en druk op de OK toets.

De scherpte aanpassen (SCHERPTE)

Pas doit optie toe om de randen van beelden, enz. scherper te make.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (SCHERPTE) te selecteren en druk verwolgens op de OK toets.

Het SCHERPTE menu verschijnt op het scherm.

3 Druk op de / toetsen om de scherpte aan te passen en druk verwolgens op de OK toets.

De menupositie wijzigen (POSITIEMENU)

U kunt de positie van het menu wijzigien als dit menu een beeld op het scherm blokkeert.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om (POSITIE MENU) te selecteren en druk verzolgens op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste positie te selectoren en druk op de OK toets.

Er zijn drie verschillende posities voor de bovenkant, het midden en de onderkant van het scherm.

De ingang automatisch wijzigen (INGANG ZOEKEN) (alleen voor SDM-E76D/SDM-E96D)

Als u in het menu INGANG ZOEKEN de optic AUTO AAN selecteert, zoekt de monitor automatisch waar ingangssignalen via een ingang en wijzigt de ingang automatisch voordat de stroombesparingsstand van de monitor worden ingeschakeld.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (INGANG ZOEKEN) te selecteren en druk verwolgens op de OK toets.

Het menu INGANG ZOEKEN verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• AUTO AAN: als de geselechte ingang geen ingangssignaal heeft of als u een ingang selecteert met de INPUT toets op de monitor en deze ingang geen ingangssignaal heelt, verschijnt het schermbericht (pagea 17) en zoekt de monitor automatisch maar ingangssignalen via andere ingangen om de ingang te wijzigen. Als de ingang is gewijzigd, worden de geselechte ingang weergegeven in de linkerbovenhoek van het scherm. Wort er geen ingangssignaal ontvangen, dan worden de stroombesparingsstand van de monitor automatisch ingeschakeld.

• AUTO UIT: de ingang worden nicht automatisch gewijzigd. Druk op de INPUT toets om de ingang te wijzigen.

De taal van het menuschemer selectoren (LANGUAGE)

U kunt de taal wijzig den die worden gebruikt in menu's of berichten die op deze monitor worden weergegeven.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk herhaaldelijk op de toets totdat het pictogram van de gewenste optie verschijnt.

3 Druk op de / toetsen om (LANGUAGE) te selecteren en druk verwolgens op de OK toets. Het LANGUAGE menu verschijnt op het scherm.

4 Druk op de / toetsen om een taal te selecteren en druk verwolgens op de OK toets.

• ENGLISH: Engels

FRANÇAIS: Frans

• DEUTsCH: Duits

• ESPANOL: Spaans

ITALIANO: Italiaans

• NEDERLANDS

SVENSKA:Zweeds

RtGicHn

·日本語： J a p a n s

·中文： C h i n e e s

Extra installingen

U kunt de volgende opties aanpassen:

• RESET

TOETSEN SLOT

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk herhaaldelijk op de toets totdat het pictogram van de gewenste optie verschijnt.

3 Druk op de / toetsen om de gewenste optie te selecteren en druk op de OK toets.

Pas de geselecteerde optie als volgt aan.

De standardinstellungen resetten

U kunt de aangepaste instellenen terugzettenaar de standaardinstellen.

1 Druk op de ↓/↑ toetsen om →-(RESET) te selecteren en druk verwolgens op de OK toets.

Het RESET menu verschijnt op het scherm.

2 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• OK: Hiermee worden alle standardinstallingen hersteld. Houd er reckening mee dat bij deze methode de (LANGUAGE) instelling nicht worden gerecst.

• ANNULEREN:Het resetten annuleren en terugkeren maar het menuschem.

■ Menu's en bedieningselementen vergrendelen

U kunt de toetsen vergrendelen om ongewenst aanpassen of resetten te vermijden.

1 Druk op de / toetsen om O (TOETSEN SLOT) te selecteren en druk verwolgens op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

2 Druk op de / toetsen om AAN of UIT te selectoren en druk op de OK toets.

AAN:Alleen de 已 (aan/uit) schakelaar werkt. Als u probeert een andere handeling uit te voeren, verschijnt het pictogram OTETSEN SLOT) op hct scherm.

• UIT: SteIOn (TOETSEN SLOT) in op UIT. Als u het onderdeel On (TOETSEN SLOT) instelt op AAN, kan alleen dit menu-onderdeel worden geselecteerd.

Deze monitor voldoet aan de richtlijnen voor stroombesparing die zich opgesteld door VESA, ENERGY STAR en NUTEK. Wonneer de monitor is aangesloten op een computer of een vidcokaart die compatibel is met DPMS (Display Power Management Standard) voor analoge ingang/DMPM (DVT Digital Monitor Power Management) voor digitale ingang, maar het automatisch minder stroom verbruiken zoals hieronder afgebeeld.

Stroomstand	Stroomverbruik (aan/uit)
		lampje
normale	38 W (maximaal)	groen
werking	(SDM-E76A/SDM-E76D)
	44 W (maximaal)
	(SDM-E96A/SDM-E96D)
actief uit*	1,0 W (maximaal) oranje
(dicpe sluimer)**
stroom	1,0 W (maximaal) uit
uitgeschakeld

• Als uw computer in de stand "actief uit" worden gezet, valt het ingangssignaal weg en verschijnt het bericht "GEEN INPUT SIGNAL" op het scherm. Na 5 seconden worden de energiespaarstand voor de monitor geactiveerd.
  **"Diepe sluimer" is een stroomspaarstand die gedefiniert is door de Environmental Protection Agency.

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analogoog RGB signal)

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en de scherpte (fase/ pitch) automatisch aangepast zodate er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als de monitor cen ingangssignaal ontvangt, worden dit automatisch afgestemd op een van de fabrieksinstelleningen die in het gezugen van dc monitor zijn opgeglagen, om een beeld van hoge kwaliteit in het midden van het scherm te krijgen. Als het ingangssignaal overeenkomt met dc fabricksinstelling, worden het beeld automatisch op het scherm weergegeven met de juiste standaardinstelleningen.

Als ingangssignalen nicht overeenkomen met de fabrieksinstellungen

Als de monitor een ingangssignal ontvangt dat Niet overeenkomt met een van de fabrieksinstellungen, worden de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik):

Horizontale frequenie: 28 - 80kHz

Verticale frequenie: 56 - 75Hz

De eerste keer dat de monitor ingangssignalen ontvangt die nicht overeenkomen met een van de fabrieksinstelleningen, kan het langer dan normal aan duren voordat het beeld op het scherm verschijnt. De instelgeveens worden automatisch opgeslagen in het geheugen zDat de monitor op bezelfde manier werkt als wonneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstelleningen.

Opmerking (alleen voor SDM-E76D/SDM-E96D)

U hoeft de digitale RGB-signalen van de DVI-D-ingang voor INPUT1, nicht te wijzigen.

Als u de fase, pitch en beeldpositie handmatig aanpast verwijl UIT bij AUT. INSTellenLEN is geselecteerd

Voor sommige ingangssignalen konnen de beeldpositie, de fase en de pitch nicht—helemaal automatisch worden aangepast. Deze instellingen konnen dan handmatig worden aangepast (pagina 11). Als u deze instlingtonen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch waar opgeroepen wanner de monitordezelfde ingangssignalen ontvangt.

Opmerkingen

• Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, werkdt alleen de (山) (aan/uit) schakelaar.
• Het kan zichen dat het beeld gedurende dezeijd knippert, maar dit duidt Niet op een storing. Wacht een paar seconden tot de instelling is voltooid.

Problemen oplossen

Lees dit gedeelte door voordat u contact opneemt met uw dealer of de klantenservice.

Schemberachten

Als er een probleem is met het ingangssignaal, verschijnt een van de volgende berichten op het scherm. Om dit probleem op te losers, zie "Problemen en oplossingen" op pagina 18.

Als BUITEN BEREIK op het scherm verschijnt

Dit geeft aan dat het ingangssignaal Niet worden ondersteund door de monitor. Controller de volgende items.

Voorbeeld:

Dit geeft aan dat de horizontale of verticale frequentie nicht worden ondersteund door de monitor.

De cijfers staan voor de horizontale en verticale frequencies van het huidige ingangssignaal.

Als"RESOLUTIE >1280× 1024 wordt weergegeven

Dit geeft aan dat de resolutie Niet worden ondersteund door het beeldschemm (1280× 1024 of minder).

Als "GEEN INPUT SIGNALAAL" op het scherm versuschijnt

Hiermee wordt aangegeven dat er geen signalaal worden ingevoerd.

Voorbeeld:

GA NAAR STROOMSPAAR

De monitor schakelt onceveer 5 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Als KABEL NIET AANGESLOTEN op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel is losgekoppeld.

Voorbeeld:

GA NAAR STROOMSPAAR

De monitor schakelt onceveer 45 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Problemen en oplossingen

Raadpleeg dc gebruiksaanwijzing van de aangesloten apparatuur wanner u problemen hebt met cen aangesloten computer of andere apparatuur.

Probleem ControllerCDFe punten
Geen beeld
Het (aan/uit) lampje brandt nicht of het (aan/uit) lampje gaat nicht branden als de (aan/uit) schakelaar is ingedrukt.	• Controller of het netsnoor god is aangcsloten.
KABEL NIET AANGESLOTEN verschijnt op het scherm.	• Controller of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pageina 6).• Controller of de pennen van de video-ingang Niet zich verbogen of maar binnen+zijn gedrukt.• Controller of de instelling voor ingangsselectie juist is (pageina 8).• Er is een videosignaalkabel aangesloten die nicht is mccgeleverd. Als u een videosignaalkabel aansluit die nicht is bijgeleverd, kan het bericht KABEL NIET AANGESLOTEN op het scherm verschijnen voordat de energiespaarstand worden geactveerd. Dat is normal aan duidt nicht op storing.
GEEN INPUT SIGNALAAL wordt weergegeven op het scherm of het (aan/uit) lampjc is oranje.	• Controller of dc videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pageina 6).• Controller of dc pennen van dc video-ingang Niet zich verbogen of maar binnen+zijn gedrukt.• Controller of dc instelling voor ingangsselectie juist is (pageina 8).■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en nicht door de monitor• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controller of dc grafische kaart goed is geinstalleer.• Pas uw videokaart aan op het十几年ste stuurprogramma. Of stem de versie van uw videokaart af op het huidige besturingssysteme.• Als u gebruik maakt van een laptopscomputer, dient u de uitgang van uw computer in te stellen op video-uitgang (voormeer details over deinstilling van dc video-uitgang, dient u contact op te nemen met de computerfabrikant).• Controller of dc computer is ingeschakeld.• Start de computer opnieuw op.
BUITEN BEREIK verschijnt op het scherm.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en nicht door de monitor• Controller of het videofrecunticbereik binnen de monitorspecificatics valt. Als u een oude monitor door deleze monitor hebtservangen, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen binnen het volgende bereik: Horizontaal: 28-80 kHz (analoge RGB), 28-64 kHz (digitale RGB alleen voor SDME76D/SDM-E96D)Vertical: 56-75 Hz (analoge RGB), 60 Hz (digitale RGB alleen voor SDME76D/SDME96D)Resolutie:1280x1024 of minder• Start uw besturingsysteme in de veilige modus en start uw computer opnieuw op nadat u de resolutie heeft ingesteld. De instelling van de veilige modus is afhankelijk van het besturingsysteme. Voor meer details dient u contact op te nemen met de computerfabrikant.
U gezruikt Windows en hebt een oude monitor verrangen door deze monitor.	• Als u een oude monitor door deleze monitor hebtservangen, moet u de oude monitor opnieuw aansluiten en dc volgende procedure uittvocen. Selecteer "SONY" in dc lijst met "Fabrikanten" en selecteer de gewenste modelnaam in dc lijst "Modellen" in het Windows-venster voor apparaatslectie. Als dc modelnaam van deze monitor nicht in dc lijst met "Modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gezruikt van een Macintosh system.	• Als u de Macintosh-adapter (niet meegeleverd) gezrukt, moet u controlleden of de Macintosh-adapter en dc videosignaalkabel correct zijn aangesloten.
Het beeld flickkert, springt, oscilleert of is verrormd.	·Pas pitch en fase aan (pagea 11). ·Probecer dc monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit. ■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor. ·Controleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door deze monitor. Sommige grafische kaarten hebben een synchronisatiepuls die te smal is om de monitor correct te soften synchroniseren, ook al ligt de frequentie binnen het juiste bereik. ·Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan, om een optimaal beeld te verkrijgen.
Het beeld is wazig.	·Pas de holderheid en het contrast aan (pagea 10, 11). ·Pas pitch en fase aan (pagea 11). ■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel dc resolutic op uw computer in op 1280 × 1024.
Echobeeeld (ghosting).	·Gebruik geen videoverlngkabels en/of videoschakeldozen. ·Controleer of alle aansluitingen goed vastzitten.
Het beeld is nicht gecentreerd of heeft net de juiste afmetingen.	·Pas pitch en fase aan (pagea 11). ·Pas de beeldpositie aan (pagea 11). Houd er rekening mee dat in bepaalde videomodi het scherm net volledig is gezuld.
Het beeld is te Klein.	■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel dc resolutic op uw computer in op 1280 × 1024.
Het beeld is donker.	·Pas de holderheid aan met het HELDERHEID menu (pagea 11). ·Pas de weitergrondverlichting aan (pagea 10). ·Na het inschakelen van de monitor duurt het enkele minuten voordat het scherm oplicht.
Golvend of elliptisch patroon (moiré) is zichtaar.	·Pas pitch en fase aan (pagea 11).
De kleur is Niet gelijkmatig.	·Pas pitch en fase aan (pagea 11).
Onzuivere witweergave.	·Pas de kleurtemperatuur aan (pagea 13).
De toetsen van de monitor werken net (overschijnt op het scherm).	·Als het toetsen slot is ingesteld op AAN,要去 u deze instellen op UIT (pagea 15).
De monitor worden na enige tijduitgeschakeld.	■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Schakel dc stroomspaarstand van dc computer uit.
De resolutie die op het menuschem worden weergegeven, is onjuist.	·Afblankelijk van de installing van de grafische kaart,kan de resolutie die op het menuschem worden weergegeven,iet overeenkomen met de resolutie die in dc computer is ingesteld.

Als een probleem nicht kan worden opgelost, neemt u contact op met een erkende Sony dealer en geegt u de volgende informatie:

• Modelnaam: SDM-E76A, SDM-E96A, SDM-E76D of SDME96D
  Serienummer
• Gedetailleerde beschrijving van het probleem
• Datum van aanschaft
• Naam en specificaties van uw computer en grafische kaart

Technische gegevens

SDM-E76A

LCD-schem Type: a-Si TFT Active Matrix

Beeldformataat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontal: 28 - 80kHz

(analoge RGB)

Vertical: 56 - 75Hz (analoge RGB)

Resolutie Horizontaal: Max.1280 punten

Vertical: Max.1024 lijnen

Ingangssignaalniveauaus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-sigmaal

TTL-niveau, 2.2k

positief of negatif

(afzonderlijk horizontaal en

vertical)

Stroomvereisten 100-240 V, 50 - 60Hz

Max. 1,0 A

Werkingstemperatuar 5-35 C

Afmetingen (breedte/hoogte/dicpte)

Beeldscherm (5^)

Ongeveer 382× 403,2× 193,2mm

5kg

Gewicht Ongeveer 4

Plug & Play DDC2B

Accessoires Zie pagina 6.

SDM-E96A

LCD-schem

Typc:

a-Si TFT Active Matrix

Beeldformataat: 19,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80kHz

(analoge RGB)

Verticaal: 56 - 75Hz (analoge RGB)

Resolutie Horizontaal: Max.1280 punten

Verticaal:Max.1024 lijnen

Ingangssignaalniveauaus Analoog RGB-videosignaal

0.7 Vp-p, 75 Ω, positief

SYNC-sigmaal

TTL-niveau, 2,2k

positief of negatief

(afzonderlijk horizontaal en

vertical)

Stroomvereisten 100 - 240V 50 - 60Hz

Max. 1,0 A

Werkingstemperatuur 5-35 C

Afmetingen (breedte/hoogte/diepte)

Beeldscherm (5^)

Ongveeer 420× 433,1× 193,2mm

Gewicht

Ongeveer .5kg 5

Plug & Play DDC2B

Accessoires Zie pagina 6.

• Aanbevolen horizontale en verticale synchronisatieconditie

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontaleijd zijn of 0,8 sec ,afhankelijk van wat het grootst is.

• Horizontale onderdrukkingsbreedte moet meer dan 2,5 sec zichn.
• Verticale onderdrukkingsbreedte moet meer dan 450~ sec Zijn

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

SDM-E76D

LCD-schem Type: a-Si TFT Active Matrix

Bceldformaat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80kHz

(analoge RGB)

28-64 kHz

(digitale RGB)

Vertical: 56 - 75Hz (analogc RGB)

60 Hz (digital RGB)

Resolutive Horizontaal: Max.1280 punten

Verticaal:Max.1024 Iijnen

Ingangssignaalniveauus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-sigmaal

TTL-nivcau, 2,2 kΩ

positief of negatief

(afzonderlijk horizontaal en

vertical)

Digital RGB (DVI) signal: TMDS

(Single link)

Stroomvereisten 100-240 V, 50-60 Hz

Max. 1,0 A

Werkingstemperatuur 5-35 C

Afmetingen (brecht/hoogte/diepte)

Beeldscherm (5^)

Ongeveer 382× 403,2× 193,2mm

5 kg

Gewicht Ongeveer 4

Plug & Play DDC2B

Accessoires Zie pagina 6.

SDM-E96D

LCD-schem Type: a-Si TFT Active Matrix

Bceldformaat: 19.0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Resolutie Horizontaal: Max.1280 punten

Verticaal:Max.1024 Iijnen

Ingangssignaalniveauus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signal

TTL-nivcau, 2,2 kΩ

positief of negatief

(afzonderlijk horizontaal en

vertical)

Digital RGB (DVI) signal: TMDS

(Single link)

Stroomvereisten 100-240 V, 50-60 Hz

Max. 1,0 A

Werkingstemperatuar 5-35 C

Afmetingen (breede/hoogte/diepte)

Beeldscherm (5^)

Ongeveer 420× 433,1× 193,2mm

Gewicht

Ongeveer,5kg 5

Plug & Play DDC2B

Accessoires Zie pagina 6.

• Aanbevolen horizontale en verticale synchronisatieconditione

• Horizontale synchronisatiebreedte moetmeer dan 4,8% van de totale horizontaleijd zijn of 0,8 sec, afhankelijk van wa het grootst is.

• Horizontale onderdrukkingsbreedte moet meer dan 2,5 sec zichn.
• Verticale onderdrukkingsbreedte moet meer dan 450~ sec Zijn

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

TCO'03 Eco-document

■ Congratulations!
