Marka	Sony
Model	SDME76D
Ürün Türü	LCD Monitör
Ekran Boyutu	17 inç (43,2 cm)
Maksimum Çözünürlük	1280 x 1024 piksel
Panel Teknolojisi	Aktif Matris a-Si TFT
Giriş Konnektörleri	1x HD15 (Analog VGA), 1x DVI-D (Dijital)
Yatay Frekans (Analog)	28 - 80 kHz
Yatay Frekans (Dijital)	28 - 64 kHz
Dikey Frekans (Analog)	56 - 75 Hz
Dikey Frekans (Dijital)	60 Hz
Elektrik Beslemesi	100-240 V, 50/60 Hz, 1,0 A maks
Güç Tüketimi (Çalışma)	38 W maks
Güç Tüketimi (Bekleme)	1,0 W maks
Boyutlar (G x Y x D)	382 x 403,2 x 193,2 mm
Ağırlık	4,5 kg
Çalışma Sıcaklığı	5°C - 35°C
Eğim Açısı	Ayarlanabilir (Öne/Arkaya Eğim)
OSD Fonksiyonları	Arka Işık, Kontrast, Parlaklık, Gama, Keskinlik, Konum, Renk Sıcaklığı, Otomatik Ayarlama
Enerji Tasarrufu	VESA DPMS, ENERGY STAR, NUTEK
Güvenlik	Kensington Kilit Yuvası
Standartlar	Tak ve Çalıştır DDC2B, TCO'03
Verilen Aksesuarlar	Güç kablosu, HD15-HD15 kablosu, DVI-D kablosu, CD-ROM, hızlı başlangıç kılavuzu, garanti kartı

Sık sorulan sorular - SDME76D SONY

Parlaklık ve kontrast nasıl ayarlanır?

MENU tuşuna basın, ↓/↑ tuşlarını kullanarak ARKA IŞIK veya KONTRAST simgesini seçin, ardından OK tuşuna basın. Ayarlamaları ↓/↑ ile yapın ve onaylayın.

Ekranda 'Video girişi yok' mesajı görünürse ne yapmalısınız?

Video sinyal kablosunun doğru takıldığından emin olun. Bilgisayar enerji tasarrufu modundaysa, klavyede bir tuşa basın veya fareyi hareket ettirin. Giriş seçiminin (INPUT) doğru olduğundan emin olun.

SDME76D'de bir girişten diğerine nasıl geçilir?

Monitörün önündeki INPUT tuşuna basın. GİRİŞ1: DVI-D veya GİRİŞ2: HD15 mesajı görüntülenir. Her basışta kaynak değişir.

Monitör ayarları nasıl sıfırlanır?

Ana menüde, ↓/↑ ile SIFIRLA simgesini seçin, OK tuşuna basın, ardından tüm ayarları (dil hariç) sıfırlamak için OK seçeneğini seçin.

Görüntü titriyor veya bulanıksa ne yapmalısınız?

EKRAN menüsündeki OTOMATİK AYAR işlevini kullanarak faz ve saat ayarını otomatik olarak yapın. Gerekirse, ↓/↑ tuşlarıyla SAAT ve FAZ ayarlarını manuel olarak yapın.

Monitör tuşları nasıl kilitlenir?

Ana menüde MENÜ KİLİDİ seçeneğini seçin, ardından AKTİF seçin. Yalnızca güç düğmesi çalışır durumda kalır. Kilidi açmak için PASİF seçeneğini seçin.

Monitör enerji tasarrufu moduna geçiyor, ne yapmalısınız?

Sinyal alınmadığında monitör bekleme moduna geçer. Bilgisayarın açık olduğundan ve bekleme modunda olmadığından emin olun. Sorun devam ederse, bilgisayar ayarlarında enerji tasarrufunu devre dışı bırakın.

Analog modda görüntü konumu ve keskinliği nasıl ayarlanır?

EKRAN menüsünü kullanın: otomatik ayar için OTOMATİK AYAR seçeneğini seçin veya ↓/↑ tuşlarıyla SAAT, FAZ, YATAY HİZALAMA ve DİKEY HİZALAMA ayarlarını manuel olarak yapın.

Monitörle birlikte verilen aksesuarlar nelerdir?

Güç kablosu, HD15-HD15 video kablosu (analog), DVI-D kablosu (dijital), kablo bağı, CD-ROM (sürücüler ve kılavuz), hızlı kurulum kılavuzu, garanti kartı.

LCD ekran nasıl temizlenir?

Monitörü fişten çekin. Yumuşak ve kuru bir bez kullanın. Gerekirse, antistatik katkı maddesi içermeyen bir cam temizleyici ile hafifçe nemlendirin. Çözücüler, aşındırıcı pedler veya sprey ürünler kullanmayın.

KULLANIM KILAVUZU SDME76D SONY

Uzemi homérseklet 5-35 °C

Bölümlerin ve kontrol düğmelerinin tanımlanması. 5

Kurulum 6

Kurulum 1: Standı kullanın. 6

Kurulum 2: Ekranı bilgisayarınıza bağlayın 6

Kurulum 3: Güç kablosunu bağlayın. 7

Kurulum 4: Kabloları bağlayın 7

Kurulum 5: Monitör ve bilgisayarı açın 7

Eğikliği ayarlama 8

Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-E76D/SDM-E96D) 8

Monitörün kullanıcı ayarları. 9

Menüyü kullanma 9

Arka ışığı ayarlama (BACKLIGHT). 10

Kontrastı ayarlama (CONTRAST) 10

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS) 11

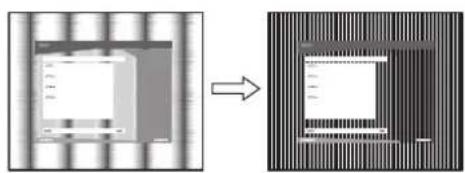

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyali). 11

Renk ısısını ayarlama (COLOR). 13

Gama ayarının değiştirilmesi (GAMMA) 13

Keskinliği ayarlama (SHARPNESS) 13

Menü konumunu değiştirme (MENU Position). 13

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-E76D/SDM-E96D) 14

Ekran menüsü dilini seçme (LANGUAGE) 14

Ihave ayarlar 14

Teknik Özellikler 15

Enerji tasarrufu fonksiyonu 15

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali). 15

Sorun giderme. 16

Ekran mesajları 16

Hata belirtileri ve olası giderme yöntemleri 17

Özellikler 20

TCO'03 Eco-document

Macintosh, Apple Computer, Inc.'in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir. - Windows, A.B.D. ve diğer ülkelere Microsoft Corporation'ın tescilli ticari markasıdır. - VESA, Video Electronics Standards Association'ın tescilli markalarıdır. - ENERGY STAR® A.B.D. tescilli markasıdır. - Adobe ve Acrobat, Adobe Systems Incorporated'ın markalarıdır. - Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir. - Ayrıca, "M" ve "B" bu el kitabında her yerde söz edilmez.

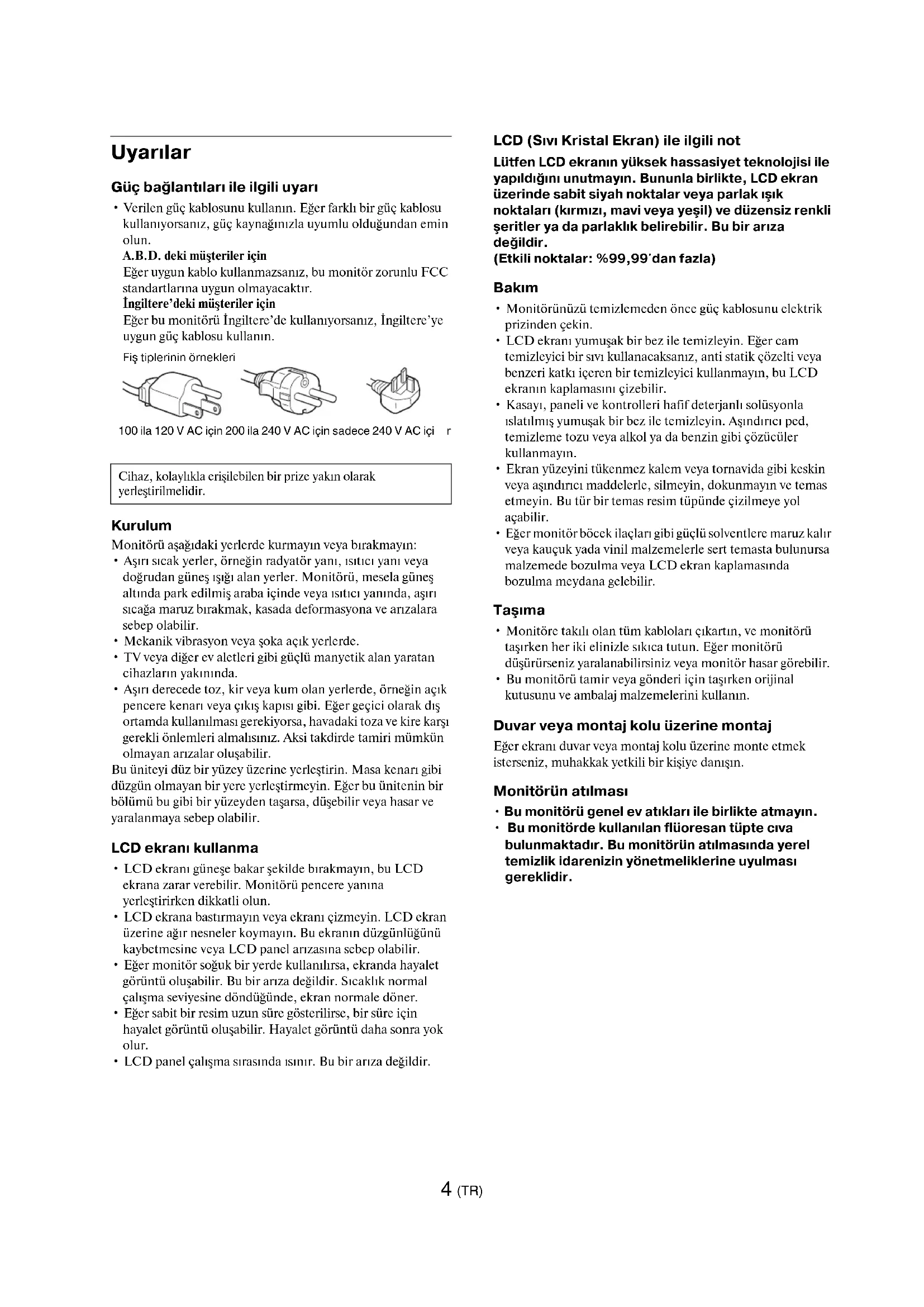

Uyarılar

Güç bağlantıları ile ilgili uyarı

• Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D.'deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitör zorunlu FCC standartlarına uygun olmayacaktır.

İngiltere'deki müşteriler için

Eğer bu monitörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.

Fiş tiplerinin örnekleri

100 ila 120V AC için, 200 ila 240V AC için, sadece 240V AC için

Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

• Aşırı sıcak yerler, örneğin radyatör yanı, ısıtıcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, mesela güneş altında park edilmiş araba içinde veya ısıtıcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.
• Mekanik titreşim veya şoka açık yerlerde.
• TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.
• Aşırı derecede toz, kir veya kum bulunan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

Bu üniteyi düz bir yüzey üzerine yerleştirin. Masa kenarı gibi düzgün olmayan bir yere yerleştirmeyin. Eğer bu ünitenin bir bölümü böyle bir yüzeyden taşarsa, düşebilir veya hasar ve yaralanmaya sebep olabilir.

LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın veya ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine veya LCD panel arızasına sebep olabilir. Eğer monitör soğuk bir yerde kullanılırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur. LCD panel çalışma sırasında ısınır. Bu bir arıza değildir.

LCD (Sıvı Kristal Ekran) ile ilgili not

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99'dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir. Eğer monitör böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk ya da vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Monitöre takılı olan tüm kabloları sökün ve monitörü taşırken her iki elinizle sıkıca tutun. Eğer monitörü düşürürseniz yaralanabilirsiniz veya monitör hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Eğer ekranı duvar veya montaj kolu üzerine monte etmek isterseniz, mutlaka yetkili bir kişiye danışın.

Monitörün Atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan floresan tüpte cıva bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

Bölümlerin ve Kontrol Düğmelerinin Tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız. (Güç) anahtarı ve kontrol düğmeleri, monitörün ön kısmında sol altta yer almaktadır.

Monitör Ön Yüzü

Monitör Arka Kısmı

Güç düğmesi ve ışığı (sayfalar 7, 15) Ekranı açmak veya kapatmak için, güç düğmesine basın. Güç ışığı, monitör açıldığında yeşil yanar, monitör enerji tasarrufu modundayken ise turuncu olarak yanar.

2 MENU Düğmesi (sayfalar 9, 10) Bu düğme ana menüyü ekrana getirir veya kapatır. Bu düğmeyi 8 saniyeden uzun süre basılı tutarak DDC/CI fonksiyonunu da açabilirsiniz. 3 ↓/↑ düğmeleri (sayfa 10) Bu düğmeler menü bölümleri seçildiğinde ↓/↑ düğmeleri olarak işlev görürler ve ayar yaparken kullanılırlar. OK düğmesi (sayfa 10) Bu düğme menü bölümlerini seçmeye ve yapılan ayarları uygulamaya yarar. INPUT düğmesi (sayfa 8) (sadece SDM-E76D/SDM-E96D) Bu düğme, monitörü bilgisayar bağlantısında video giriş...

Bu düğme, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar.

5 Güvenlik Kilidi Boşluğu: Güvenlik kilidi boşluğu, Kensington Micro Saver Security System ile birlikte kullanılmaya uyumludur. Micro Saver Security System, Kensington'un tescilli markasıdır. 6 AC IN soketi (sayfa 7): Güç kablosunu bağlayın (birlikte verilir). 7 INPUT1 için DVI-D giriş soketi (dijital RGB) (sayfa 6) (sadece SDM-E76D/SDM-E96D): Bu soket, DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir. 8 HD15 giriş soketi (analog RGB) (sayfa 6): Bu soket, analog RGB video (0,7 Vp-p, pozitif) ve SYNC sinyallerini verir.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ekran, Güç kablosu, HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB) (sadece SDM-E76D/SDM-E96D)
• Ağ kablosu bandı (tutturucusu)
• CD-ROM (Windows/Macintosh için program yazılımı, Kullanım Talimatları, vs.)
• Garanti kartı
• Kolay Kurulum Kılavuzu

Kurulum 1: Standı kullanın

Verilen standı kullanın

Standı açın.

Not

Fabrika ayarında stand toplanmıştır. Ekranı stand gibi dik yerleştirmemeye dikkat edin. Aksi takdirde ekran devrilebilir.

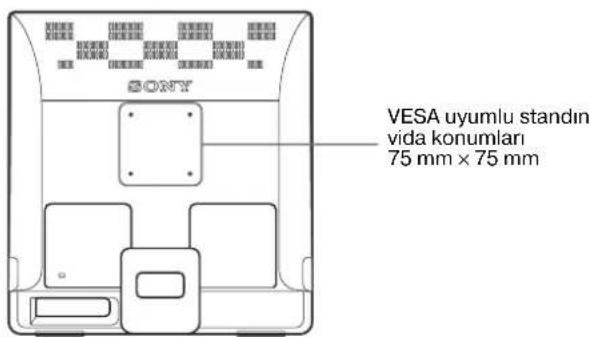

VESA uyumlu stand kullanın.

Verilmemiş VESA uyumlu bir bağlantı kolu veya standı kullanırken, bağlantı için VESA uyumlu vidalar kullanın.

Ekranı verilen stand ile veya standsız olarak kullanabilirsiniz.

Kurulum 2: Ekranı bilgisayarınıza bağlayın.

Bağlamadan önce monitörü ve bilgisayarınızı kapatın.

Notlar

Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir. Video sinyal kablosu soketinin (bağlantısının) bükülmesini engellemek için HD15 soketinin yönünü kontrol ediniz.

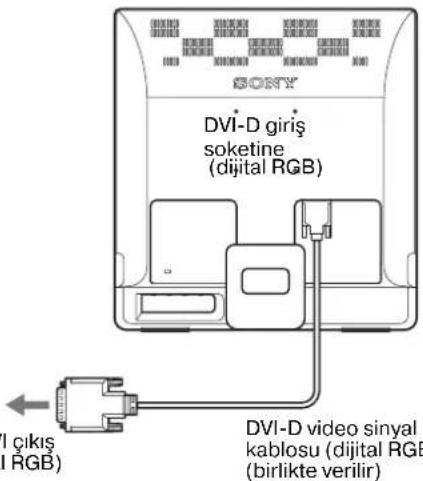

DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB) (sadece SDM-E76D/SDM-E96D).

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitörün DVI-D giriş soketine (dijital RGB) bağlayın.

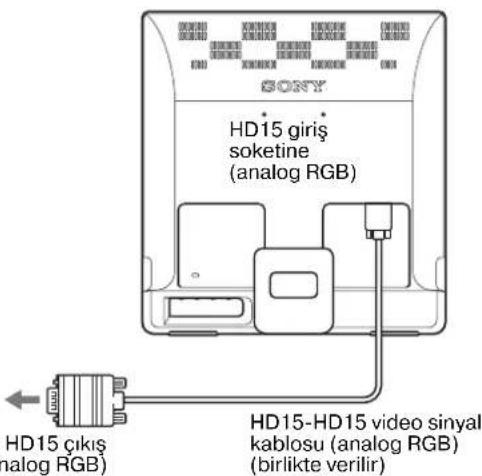

HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB).

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitörün HD15 giriş soketine (analog RGB) bağlayın.

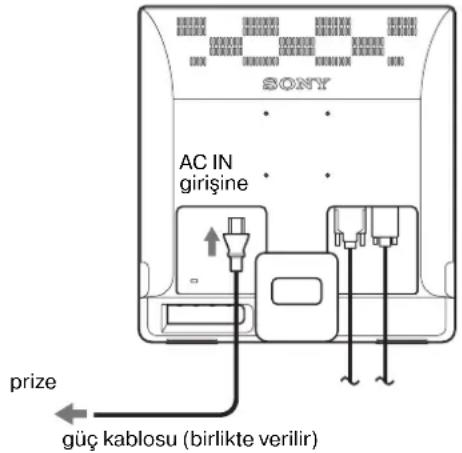

Kurulum 3: Güç kablosunu bağlayın.

Monitör ve bilgisayar kapalıyken, önce güç kablosunu monitöre bağlayın, daha sonra prize takın.

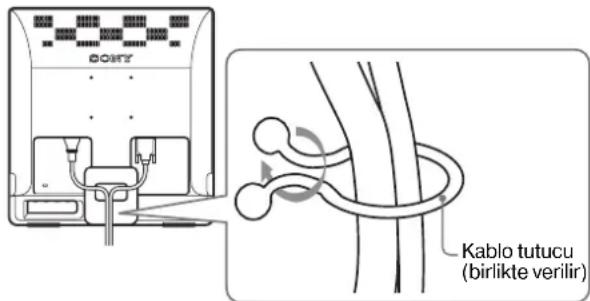

Kurulum 4: Kabloları bağlayın.

Kabloları düzeltin.

Verilen kablo tutucu ile, kabloları ve kordonları birbirlerine bağlayın.

Bu şekil SDM-E76D model monitörün arka yüzeyini gösterir. Aynı şekil diğer modeller için de geçerlidir.

Kurulum 5: Monitörü ve bilgisayarı açın

Güç düğmesine basın. Monitörün güç ışığı yeşil yanacaktır.

Bilgisayarı açın.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntüyü ayarlamak için monitörün kontrol düğmelerini kullanın.

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda NO INPUT SIGNAL görüntülenirse: Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.
• Eğer ekranda CABLE DISCONNECTED görüntülenirse:

Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin. - Eğer ekranda OUT OF RANGE görüntülenirse:

Eski monitörü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

	Analog RGB Dijital RGB (sadece SDM-E76D/ SDM-E96D)
Yatay frekans	28-80 kHz 28-64 kHz
Dikey frekans	56-75 Hz 60 Hz
Çüzünü thereof 1280×1024 veya daha/DDİK	1280×1024 veya daha/DDİK

Görüntülü mesaj hakkında daha geniş bilgi için, bkz "Hata belirtileri ve giderme yöntemleri" sayfa 17.

Özel sürücülere gerek yoktur

Bu monitör "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitör bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları izleyin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

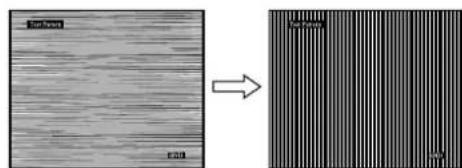

Dikey frekans 60 Hz seviyesine geçer.

Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Ayrı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

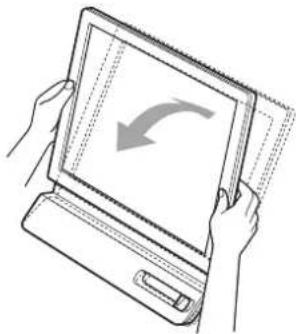

Eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

LCD panelin alt kısmından kavrayın ve eğikliği ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Bu monitör, en rahat görüş açısına ayarlanabilecek şekilde tasarlanmıştır. Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran eğimini ayarlarken, ekrana çarpmamaya veya ekranı masadan düşürmemeye dikkat edin.

Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-E76D/SDM-E96D)

INPUT düğmesine basın.

Bu düğmeye her bastığınızda giriş sinyali değişir.

Ekran mesaji (Sol uz kõşede)yaklasık 5 saniye gozikür.)

Giriş sinyali yapilendirma

INPUT1: DVI-D DVI-D giriş soketi

(dijital RGB) INPUT1 için

INPUT2: HD15 HD15 giriş soketi

(analog RGB) INPUT2 için

Monitörü kullanma: bağlantı ve ayar

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. En iyi sonucu almak için ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

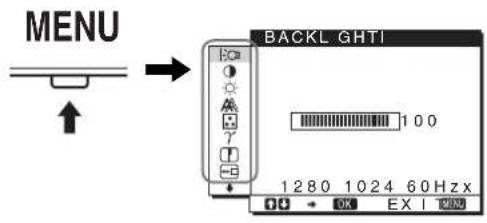

Menüyü kullanma

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız. MENU düğmesini kullanmakla ilgili daha fazla bilgi için Bkz. sayfa 10.

Yukarıdaki ana menüdeki simgelerden birini seçmek için / ve OK düğmelerini kullanın. Aşağıdaki 1 ile 10 menüsü belirir. 9 ve 10 menüsündeki simgeler belirinceye kadar düğmesine basmaya devam edin. / ve OK düğmelerini kullanmakla ilgili daha geniş bilgi için bakınız sayfa 10.

1 BACKLIGHT (sayfa 10)

Arka plan ışığının parlaklığını ayarlamak için BACKLIGHT menüsünü seçin.

2 CONTRAST (sayfa 10)

Resim kontrastını ayarlamak için CONTRAST menüsünü seçin.

3 BRIGHTNESS (sayfa 11)

Resim parlaklığını (siyah seviyesini) ayarlamak için BRIGHTNESS menüsünü seçin.

Resmin keskinliğini (faz/aralık) veya ortalanmasını (yatay/dikey konumunu) seçmek için, SCREEN menüsünü seçin.

Ekranın renk ayarlarını yapmak için COLOR menüsünü seçiniz. Bu, ekranın tonunu ayarlar. COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

13)

6 GAMMA (sayfa 13)

Resmin renk gölgesi ayarlarını seçmek için, GAMMA menüsünü seçin.

13)

7 SHARPNESS (sayfa 13)

Görüntünün köşelerini keskinleştirmek için SHARPNESS menüsünü seçin.

8 MENU POSITION (sayfa 13)

Ekran menüsünün konumunu değiştirmek için MENU POSITION seçeneğini seçin.

9 INPUT SENSING (sayfa 14) (sadece SDM-E76D/ SDM-E96D)

Monitör, bir giriş terminaline gelen bir giriş sinyalini otomatik olarak algılar ve monitör enerji tasarrufu moduna geçmeden önce girişi otomatik olarak değiştirir.

10 LANGUAGE A

(sayfa 14)

Menüler ve mesajlardaki dili değiştirmek için LANGUAGE seçeneğini seçin.

11 Diğer menüler (sayfa 14)

Aşağıdaki menü

maddelerini de ayarlayınız.

• RESET → MENÜ LOGO

■ MENU, ↓/↑ ve OK Düğmelerini kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız.

2 Ayarlamak istediğiniz menüyü seçin.

İstediğiniz menüyü görmek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

3 Menü ayarlama.

Ayarlamaları yapmak için ↓/↑ düğmelerine, daha sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

4 Menüyü kapatma.

Normal görüntüye dönmek için MENÜ düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.

■ Ayar sıfırlama

RESET menüsünü kullanarak ayarları sıfırlayabilirsiniz. Ayar sıfırlama konusunda daha fazla bilgi için Bkz. sayfa 14.

■ Bilgisayar ile monitörün kontrol edilmesi

5 saniye süreyle MENÜ düğmesine basın. Ekranda, geçerli ayarı gösteren bir mesaj göreceksiniz. 3 saniyenin ardından, DDC/CI ayarı aşağıda gösterildiği gibi açılır veya kapatılır.

Ekran mesajları (Bir süre belirir)

DDC-CI : ON (varsayilan ayar)	Bilgisayarin menu ü ayar alanı kontrol etmesini saglar.
DDC-CI : OFF Bilgisayarin menu ü ayar alanı kontrol etmesine izin vermez.

Not

Bu fonksiyon, DDC/CI (Display Data Channel Command Interface) fonksiyonunu destekleyen bilgisayarlarda geçerlidir.

Arka ışığı ayarlama (BACKLIGHT)

Eğer ekran çok parlak değilse, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

1 MENÜ düğmesine basın.

Ana menü ekranda görüntülenir. 2 (BACKLIGHT) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BACKLIGHT menüsü ekranda görüntülenir. 3 Işık seviyesini ayarlamak için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Kontrastı ayarlama (CONTRAST)

Resim kontrastını ayarlayın.

Not

COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (CONTRAST) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. CONTRAST menüsü ekranda görüntülenir. 3 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (BRIGHTNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BRIGHTNESS menüsü ekranda görüntülenir. 3 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyali)

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir RGB sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 15).

Notlar

• Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece (güç) düğmesi çalışır.
• Resim bu aşamada kırpışma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Eğer bu monitör otomatik görüntü kalitesi fonksiyonu, görüntüyü tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz. aşağıda AUTO ADJUST.)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz.

Bu ayarlar bellekte saklanır ve ekrana giriş sinyali alındığında, otomatik olarak geri çağrılır.

Bilgisayar yeniden açıldığında giriş sinyalleri değiştirilirse, biraz önce yapılan ayarların tekrarlanması gerekebilir.

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO ADJUST)

Geçerli giriş sinyali için ideal faz, adım ve yatay/dikey konumu ayarlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (screen) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

3 AUTO ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranda AUTO ADJUST menüsü görünür.

4 ON veya OFF seçeneğini tercih etmek için ↓/↑ düğmelerine ve ardından OK düğmesine basın.

• ON: Geçerli giriş sinyali için ideal faz, adım ve yatay/dikey konumu ayarlayın ve bunları kaydedin.

Not

Monitör açıldığında veya giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik ayarlamalar yapar.

OFF: AUTO ADJUST kullanılamaz.

Not

Giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik olarak ayarlamalar yapar.

5 seçeneğini seçmek için / Düğmelerine ve sonra da OK Düğmesine basın.

Menü ekranına geri dönün.

Resmin keskinliğini ve konumunu manuel olarak ayarlama (PITCH/PHASE/H CENTER/V CENTER)

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz. Bu ayar, bilgisayar monitörü HD15 giriş soketine (analog RGB) bağlandığında etkindir.

1 Bilgisayarda çözünürlüğü 1.280 × 1.024 için ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın

Windows için

Auto run çalıştığında:

Bölgeyi, dili ve modeli seçin ve Monitor azarlama aracı (UTILITY) üzerine tıklayın.

4 "Adjust" öğesine tıklayın ve geçerli yüzünürlüğü (üstteki değer) ve önerilen yüzünürlüğü (alttaki değer) onaylayın, ardından "Next" öğesine tıklayın.

PITCH parametresi için örnek test görünür.

5 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

6 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

7 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PITCH ayarı ekranda görünür.

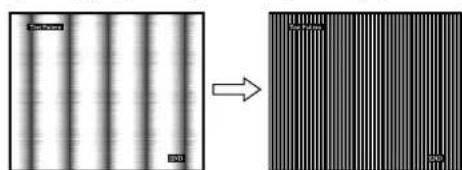

8 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın. Ayarı, dikey çizgiler kaybolacak şekilde yapın.

9 OK düğmesine basın.

Ana menü ekranda görüntülenir. Tüm ekranda yatay çizgiler görünüyorsa, aşağıdaki prosedürleri kullanarak PHASE seçeneğini ayarlayın.

10 "Next" üzerine tıklayın. PHASE için örnek test görünür.

11 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PHASE ayar menüsü ekranda görüntülenir.

12 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın. Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

13 OK düğmesine basın. Ana menü ekranda görüntülenir.

14 "Next" üzerine tıklayın. MERKEZ için örnek test görünür.

15 HCENTER veya VCENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. HCENTER ayar menüsü veya VCENTER ayar menüsü ekranda görüntülenir.

16 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

17 "Next" üzerine tıklayın. Örnek testi sona erdirmek için "End" veya "ÇIKIŞ" üzerine tıklayın.

Auto run çalışmadığında:

1 "My Computer" klasörünü açın ve CD-ROM simgesi üzerine sağ tıklayın. "Explorer" üzerine gidin ve CD-ROM simgesini açın.

2 [Utility]'yi açın ve ardından [WINDOWS]'u seçin.

3 [WIN]UTILITY.EXE] seçeneğini tercih edin. Test örneği görüntülenir. Adım 4'e gidin.

Macintosh'ta CD-ROM'u açın.

2 [Utility]'yi açın ve ardından [MAC]'i seçin.

3 [MAC UTILITY]'yi açın ve ardından [MAC CLASSIC UTILITY] veya [MAC OSX UTILITY]'yi başlatın.

Test örneği görüntülenir. Adım 4'e gidin.

4 MENU düğmesine basın. Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir. 6 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PHASE ayar menüsü ekranda görüntülenir. 7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın. Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

Ana menü ekranda görüntülenir. Eğer tüm ekranda dikey çizgiler görüntülenirse, aşağıdaki prosedürleri takip ederek PITCH seçeneğini ayarlayın. 9 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PITCH ayar menüsü ekranda görüntülenir. 10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın. Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 OK düğmesine basın. Ana menü ekranda görüntülenir. 12 HCENTER veya VCENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. HCENTER ayar menüsü veya VCENTER ayar menüsü ekranda görüntülenir.

13 Örnek testi ekranda ortalamak için ↓/↑ düğmelerine basın. 14 Test örneğini kapatmak için "END" öğesine tıklayın.

Renk sıcaklığını ayarlama (COLOR)

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk sıcaklığı ayarlarından seçersiniz.

Ayrıca, gerekirse, renk sıcaklığına ince ayar da yapabilirsiniz. Ekranın parlaklık moduna göre arzu ettiğiniz renk sıcaklığını ayarlayabilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (COLOR) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR ekranda görüntülenir. 3 İstediğiniz renk sıcaklığını seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Sıcaklığı 9300K'dan 6500K'ya (varsayılan ayar) indirdiğinizde, beyazlar mavimsi tondan kırmızımsı tona doğru kayacaktır. "sRGB"yi seçtiğinizde renkler sRGB profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayn edilmiş endüstri standardı renk alanı protokolüdür.) Eğer "sRGB"yi seçerseniz bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır.

Notlar

• Eğer bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz.
• COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

Renk sıcaklığına ince ayar yapma (USER ADJUSTMENT)

1 ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. USER ADJUSTMENT menüsü ekranda görüntülenir.

2 R (Red/Kırmızı) veya B (Blue/Mavi) seçeneklerini seçmek için ↓/↑ düğmelerine basın ve OK düğmesine basın. Ardından, istediğiniz renk sıcaklığını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar, renk ısısını R ve B bölümlerini G (Green/yeşil) bölümüne göre artırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

3 seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın. Yeni renk ayarı bellekte USER olarak saklanır ve USER seçildiğinde otomatik olarak geri çağrılır. Ana menü ekranda görüntülenir.

Gama ayarının değiştirilmesi (GAMMA)

Görüntünün renk gölgesini, görüntünün orijinal renk gölgesi ile birleştirebilirsiniz.

Not: COLOR, sRGB'ye ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA'yı ayarlayamazsınız.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (GAMMA) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir. 3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Keskinliği ayarlama (SHARPNESS)

Şekillerin keskinliklerini ayarlayın.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (SHARPNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SHARPNESS menüsü ekranda görüntülenir. 3 Keskinliği ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Menü konumunu değiştirme (MENU POSITION)

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (MENU POSITION) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MENU POSITION menüsü ekranda görüntülenir. 3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın. Ekranın üstünde, ortasında ve altında olmak üzere üçer pozisyon bulunur.

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-E76D/SDM-E96D)

INPUT SENSING menüsünde AUTO ON seçeneğini seçtiğinizde, monitör otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (INPUT SENSING) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

INPUT SENSING menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

• AUTO ON: Seçilen giriş terminalinde giriş sinyali yoksa veya INPUT düğmesi ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 16) ve monitör, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönelik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitör otomatik olarak enerji tasarruf moduna geçer.
• AUTO OFF: Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için INPUT düğmesine basın.

Ekran menüsü dilini seçme (LANGUAGE)

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin. 3 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

LANGUAGE menüsü ekranda görüntülenir.

4 Bir dil seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce FRANÇAIS: Fransızca
• DEUTSCH: Almanca
• İspanyolca, İtalyanca, Hollandaca, İsveççe, Rusça, Japonca, Çince

Ihave ayarlar

Aşağıdaki seçenekleri ayarlayabilirsiniz:

• RESET · MENÜ

1 MENÜ düğmesine basın.

Ana menü ekranda görüntülenir.

2 İstediğiniz seçeneğin simgesi belirene kadar düğmesine basmaya devam edin.

3 İstediğiniz seçeneği seçmek için / düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın.

Seçilen seçeneğin ayarını aşağıdaki talimatlara göre yapın.

Tüm ayar verilerini fabrika ayarlarına sıfırlama

Yaptığınız ayarları fabrika ayarlarına geri döndürebilirsiniz.

1 → (RESET) seçeneğini seçmek için ↑/↓ düğmelerine ve sonra da OK düğmesine basın. RESET menüsü ekranda görüntülenir.

2 İstediğiniz modu seçmek için / düğmelerine basın ve sonra OK düğmesine basın.

• OK: Yapılan ayarları fabrika ayarlarına geri döndürmek için (LANGUAGE) ayarı bu yöntemle değişmez.
• CANCEL: Sıfırlamayı iptal etmek ve menü ekranına dönmek için.

■ Menüleri ve kontrol düğmelerini kilitleme

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitleyebilirsiniz.

1 (MENU LOCK) seçeneğini seçmek için, düğmelere ve sonra da OK düğmesine basın.

MENU LOCK menüsü ekranda görüntülenir.

2 ON veya OFF seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ON: Sadece (güç) anahtarı çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda (MENU LOCK) ikonu belirir.
• OFF: (MENU LOCK) seçeneğini OFF konumuna getirin. Eğer (MENU LOCK) seçeneğini ON konumuna getirirseniz, sadece bu menü maddesi seçilebilir.

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu monitör VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitör, eğer Analog giriş için DPMS (Display Power Management Standard)/Dijital giriş için DMPM (DVI Digital Monitor Power Management) uyumlu bir bilgisayara veya video grafik kartına bağlanırsa, monitör aşağıda gösterilen şekilde otomatik olarak enerji tüketiminizi azaltacaktır.

Enerji modu Enerji:tüketimi (gün)
	göstergesi
normal calisma 38W(maks.)	yesil
(SDM-E76A/SDM-E76D)
44W(maks.)
(SDM-E96A/SDM-E96D)
aktif kapanma* 1,0 W (maks.) turuncu(erin uyku)**
power off 1,0 W (maks.) off

• Eğer bilgisayarınız “aktif kapanma” moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra monitör enerji tasarrufu moduna geçer. **“derin uyku” Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitör frekans aralıkları dahilinde): Yatay frekans: 28-80 kHz Dikey frekans: 56-75 Hz Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar

algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Not (sadece SDM-E76D/SDM-E96D)

INPUT1 için DVI-D giriş soketi dijital RGB sinyallerini ayarlamaya gerek yoktur.

AUTO ADJUST'ın OFF seçeneği seçiliyken faz, adım ve resim konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı sinyallerde görüntü konumunu, faz ve adımı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 11). Yaptığınız manuel ayarlar hafızada saklanır ve monitör aynı sinyali algıladığında yeniden kullanır.

Notlar

• Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece (güç) düğmesi çalışır.
• Resim bu aşamada kırpışma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Ekran mesajları

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 17.

Ekranda OUT OF RANGE mesajı görülürse,

Bu, giriş sinyalinin monitör özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki bölümleri kontrol edin.

Örnek

Eğer "xxx.x kHz/xxx Hz" ekrana gelirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

Eğer ekranda "RESOLUTION >1280× 1024" belirirse

Bu, çözünürlüğün monitör özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

Eğer NO INPUT SIGNAL mesajı ekranda görüntülenirse

Bu mesaj, giriş sinyali olmadığı anlamına gelir.

Örnek

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Ekranda CABLE DISCONNECTED mesajı görüntülenirse

Bu mesaj, video sinyal kablosunun çıkarıldığını belirtir.

Örnek

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 45 saniye sonra enerji tasarrufu moduna girer.

Hata belirtileri ve olası giderme yöntemleri

Eğer sorun bağlı bulunan bilgisayardan veya diğer ekipmandan kaynaklanıyorsa lütfen ilgili donanımın kullanım talimatlarına bakınız.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
ü (güc) gõstergesi yanım;yorsa veü (güc) düğmesine basildüngnda daü (güc) yanmazsa,	ü Güç kablosunun takil olup olmad真假i kontrol edin.
Ekranda CABLE DISCONNECTED mesaji ekranda görüntülenirse,	ü Video sinaly kablosunun ve üder donanumlarin ilgili sokitlerde takil durumda olup olmad真假i kontrol edin (sayfa 6).ü Video giris toketi pinlerinin seksellemisi yetaicine kacmamş oludundan emin olun.ü Giris seçim ayarınndoğan olup olmad真假i kontrol edin (sayfa 8).Destreklenmeyen bir video sinaly kablosu takil. Eşer desteklenmeyen bir video sinaly kablosu takil durumda isec, CABLE DISCONNECTED mesaji erjeri tasarruf moduna gezçmeden once ekranda:görüntülcne bilir. Bu bir anza degildir.
Eşer ekranızda NO INPUT SIGNAL belirsc, veyaü (güc) gõstergesi turuncu isec,	ü Video sinaly kablosunun ve üder donanumlarin ilgili sokitlerde takil durumda olup olmad真假i kontrol edin (sayfa 6).ü Video giris toketi pinlerinin seksellemisi yetaicine kacmamş oludundan emin olun.ü Giris seçim ayarınndoğan olup olmad真假i kontrol edin (sayFA 8).■ Monitör nedeniyle değil, bir bilgisayar veya baglanan farkl bir cihaz nedeniyle olusan problemlerBilgisayar erjen ltasarrufu modunda. Klavyede herhangi bir tuşasa basmayı veya fareyi hareket cttirmeyi dceynin.Ekran kartızin)düzgün sekilde takildüngindeman olun.Ekrankartızin en son sürucülerini yükleyin. Veya ekrankartızin versiyonunu mevcut,isletim sistemile uyumlulehacegetir.Bir dizustubilgisayar kullanırken, bilgisayarınin;cık,isimvideo out olarak ayarlayin (video out ayari ilelgili daha fazla bilgi icin bilgisayar üreticinize basvurun).Bilgisayarıncak konumda olup olmad真假i kontrol edin.Bilgisayarıyaniden baslatin.
Ekranda OUT OF RANGE mesaji,görüntülenirse,	ü Monitör nedeniyle değil, bir bilgisayar veya baglanan farkl bir cihaz nedeniyle olusan problemlerü Video (görüntü) frekansınmin monitoründestekledigi özellikler icinde olup olmad真假i kontrol edin. Eşer eski bir monitorün yerine, bu monitorütaktiysaniz,cski monitorüyeniden takin ve bilgisayarıncakrancartı aşàdağbelirtilen aralıkarda ayarlayin:Horizontal:28-80kHz(analog RGB),28-64kHz(sadece SDM-E76D/SDM-E96D icin dijital RGB)Vertical:56-75Hz(analog RGB),60Hz(sadece SDM-E76D/SDM-E96D icin dijital RGB)Cüzünurluk:1280x1024 vya daha duşukIşletim/systeminizi Güvenli modda baslatin veçozunurlugu ayarladıktan sonra bilgisayar yeniden baslatin.Güvenli mod ayari isletim sisteminize goredehyşiklik gõsterir.Daha fazla bilgi icin bilgisayar üreticinize basvurun.
Eşer Windows kullanyorsanz ve eski bir monitorün yereine, bu monitorü kullanacaksanz,	ü Eşer eski bir monitorün yereine,bu monitorü taktiysaniz,cski monitorü yeniden takin ve asagidaki talimatlari uygulayin. Windows aygit secimi penceresinde "Manufacturers"(ürtici)listensinden"Sony"yi ve"Models"(modeller)listesinden istenilen model ismini secin. Bu monitorün model ismi"Models"(Modeller) listesinde görüntülenmiyarsa,“Plug & Play”(Tak ve Çalışir)seçeneşimi deneyin.
Eşer Macintosh system kullanyorsanz,	ü Eşer Macintosh adaptörü(birlijke verilir) kullanyorsanz adapörü kontrol edin ve video sinaly kablosunun.Doğru takil olduğundan emin olun.
Görüntü titresmi, oynaması,sallanması ya da karişması	• Araligi (pitch) ve fazı (phase) ayarlayın (sayfa 11).• Monitoru, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayi demeyin.■ Monitor nedeniyledecessil, bir bilgisayar veya böglanan farklı bir cihaznedeniyle olusan problelmer• GrafıkARTIN monitöre uygün seksilde ayarlanmı olduğundan emin olun.• Grafıkmodunun, (VESA, Macintosh 19" Color, vs.) ve giris sinyali frekansınbu monitorı tarafindan desteklendigiinden emin olun. Frekansuygun aralika olsa bile,bazi ekrankartıbu monitoruün.Doğru senkronizasyon yapabilmesi icinçok dar senkronizasyon darbesine sahip olabilir.Mümkınan olan en iyi kalitedeki,görüntükalitesi icin bilgisayarın tazeleme oranım(dikey frekans) ayarlayın.
Görüntü bulanık	• Parlaki ve kontrastı ayarlayın (sayfa 10).• Araligi (pitch) ve fazı (phase) ayarlayın (sayfa 11).■ Monitor nedeniyledecessil, bir bilgisayar veya böglanan farklı bir cihaznedeniyle olusan problelmer• Bilgisayarınzda;cüzünurlugu 1280×1024 olarak ayarlayın.
Hayalet,görüntü	• Video kablosunun ya da video yönlediricinin uzatma kablosunuiptal edin.• Tirmparçaların (donanımları) ilgili doketlerde.Doğru bir seksilde taklı olduğundan emin olun.
Resim ortalanmamış veyaboyutlarduzgündecessil	• Araligi (pitch) ve fazı (phase) ayarlayın (sayfa 11).• Görüntükonumunu ayarlayın (sayfa 11).Bazi video modlartin ekranı tam olarakdoldurmadigi unutmayın.
Görüntüçok ufak	■ Monitor nedeniyledecessil, bir bilgisayar veya böglanan farklı bir cihaznedeniyle olusan problelmer• Bilgisayarınzda;cüzünurlugu 1280×1024 olarak ayarlayın.
Görüntüçok karanlık	• Parlaki, BRIGHTNESS menüsinü kullanarayarlayın (sayfa 11).• Arka,isıgingarlayın (sayfa 10).• Monitor acildktan sonra parlaki,gelmesi birkaç dokika sürebilir.
Dalgaluoya oval (moire)bir,görüntüvar	• Araligi (pitch) ve fazı (phase) ayarlayın (sayfa 11).
Renkduzenlidecessil	• Araligi (pitch) ve fazı (phase) ayarlayın (sayfa 11).
Beyaz renk tam olarak beyazgörüntülenmiyor	• Renkissimiayarlayın (sayfa 13).
Monitorüdlüymeleri calismiyor(Öranda,görüntülenir)	• Mcnükiladi ON durumda isc OFF'agetirin (sayfa 14).
Monitorkisa bir zamandan sonrarapaniyor	■ Monitor nedeniyledecessil, bir bilgisayar veya böglanan farklu bir cihaznedeniyle olusan problelmer• Bilgisayardaenerji tasarrufu modunu kapatın.
Menü ekranindo,görüntülenen,cözünurlükyanlış.	• Ekrankartıayarıstanbulolak,m,enkulancd:görüntülenen,cüzünurlük,bilgisayardaayarıolanlaayı Olmayabilir.

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model adı: SDM-E76A, SDM-E96A, SDM-E76D ya da SDM-E96D
• Seri numarası
• Problemin detaylı açıklaması
• Satın alma tarihi
• Bilgisayarınızın ve ekran kartınızın adı ve özellikleri

Özellikler

SDM-E76A

LCD panel Panel tipi: a-Si TFT Aktif Matris Görüntü boyutu: 17,0 inç Giriş sinyali formatı: RGB Çalışma frekansı*: Yatay: 28-80 kHz (analog RGB), Dikey: 56-75 Hz (analog RGB) Çözünürlük: Yatay: Maks. 1280 nokta, Dikey: Maks. 1024 satır Giriş sinyal seviyesi: RGB video sinyali 0,7 Vp-p, 75 Ω, pozitif; SYNC sinyali TTL seviye, 2,2 kΩ, pozitif veya negatif (Ayrı yatay ve dikey) Güç gereksinimi: 100-240 V, 50-60 Hz, Maks. 1,0 A Çalışma sıcaklığı: 5-35 °C Boyutlar (genişlik/yükseklik/derinlik): Ekran (5°): Yaklaşık 382×403,2×193,2 mm (15 1/8 × 15 7/8 × 7 5/8 inç) Ağırlık: Yaklaşık 4,5 kg (9 lb 14 3/4 oz.) Tak ve Kullan: DDC2B Aksesuarlar: Bkz. sayfa 6.

SDM-E96A

LCD panel Panel tipi: a-Si TFT Aktif Matris Görüntü boyutu: 19,0 inç Giriş sinyali formatı: RGB Çalışma frekansı*: Yatay: 28-80 kHz (analog RGB), Dikey: 56-75 Hz (analog RGB) Çözünürlük: Yatay: Maks. 1280 nokta, Dikey: Maks. 1024 satır Giriş sinyal seviyesi: RGB video sinyali 0,7 Vp-p, 75 Ω, pozitif; SYNC sinyali TTL seviye, 2,2 kΩ, pozitif veya negatif (Ayrı yatay ve dikey) Güç gereksinimi: 100-240 V, 50-60 Hz, Maks. 1,0 A Çalışma sıcaklığı: 5-35 °C Boyutlar (genişlik/yükseklik/derinlik): Ekran (5°): Yaklaşık 420×433,1×193,2 mm (16 5/8 × 17 1/8 × 7 5/8 inç) Ağırlık: Yaklaşık 5,5 kg (12 lb 2 oz.) Tak ve Kullan: DDC2B Aksesuarlar: Bkz. sayfa 6.

• Tavsiye edilen yatay ve dikey zamanlama koşulu
• Yatay senkron genişliği, toplam yatay zamanın %4,8'inden veya 0,8 μs'den fazla olmalıdır, hangisi daha büyükse.
• Yatay boşluk genişliği 2,5 μs'den fazla olmalıdır.
• Dikey boşluk genişliği 450 μs'den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

SDM-E76D

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 17,0 inç

Giriş sinyali formu: RGB çalışma frekansı*

Yatay: 28-80 kHz (analog RGB)

28-64 kHz (dijital RGB)

Dikey: 56-75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks. 1280 nokta

Dikey: Maks. 1024 satır

Giriş sinyali seviyesi: RGB video sinyali

(Yatay ve dikey)

Dijital RGB (DVI) sinyali: TMDS

(Tek bağlantı)

Güç gereksinimi: 100-240V, 50-60Hz

Maks. 1,0 A

Çalışma sıcaklığı: 5-35°C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°)

Yaklaşık 382×403,2×193,2 mm

(15 1/8 × 15 7/8 × 7 5/8 inç)

3/4 oz.)

Ağırlık: Yaklaşık 4,5 kg (9 lb. 14 oz.)

Tak ve Kullan: DDC2B

Aksesuarlar: Bkz. sayfa 6.

SDM-E96D

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (5°)

Yaklaşık 420 × 433,1 × 193,2 mm

(16 5/8 × 17 1/8 × 7 5/8 inç)

1b.2 oz.)

Ağırlık Yaklaşık 5,5 kg (12

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

• Tavsiye edilen yatay ve dikey zamanlama koşulu
• Yatay sync genişliği toplam yatay zamanın %4,8'inden veya 0,8 μs'den fazla olmamalıdır, hangisi daha büyük ise. Yatay boşluk genişliği 2,5 μs'den fazla olmamalıdır.
• Dikey boşluk genişliği 450 μs'den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

TCO'03 Eco-document
