SDME76D - Monitor SONY - Ingyenes használati útmutató

Márka	Sony
Modell	SDME76D
Termék típusa	LCD monitor
Képernyő mérete	17 hüvelyk (43,2 cm)
Maximális felbontás	1280 x 1024 pixel
Panel technológia	aktív mátrix a-Si TFT
Bemeneti csatlakozók	1x HD15 (analóg VGA), 1x DVI-D (digitális)
Vízszintes frekvencia (analóg)	28 - 80 kHz
Vízszintes frekvencia (digitális)	28 - 64 kHz
Függőleges frekvencia (analóg)	56 - 75 Hz
Függőleges frekvencia (digitális)	60 Hz
Tápellátás	100-240 V, 50/60 Hz, 1,0 A max
Fogyasztás (üzem)	38 W max
Fogyasztás (készenlét)	1,0 W max
Méretek (Sz x M x Mé)	382 x 403,2 x 193,2 mm
Súly	4,5 kg
Üzemi hőmérséklet	5°C - 35°C
Döntési szög	Állítható (előre/hátra döntés)
OSD funkciók	Háttérvilágítás, kontraszt, fényerő, gamma, élesség, pozíció, színhőmérséklet, automatikus beállítás
Energiatakarékosság	VESA DPMS, ENERGY STAR, NUTEK
Biztonság	Kensington zár nyílás
Szabványok	Plug & Play DDC2B, TCO'03
Tartozékok	Tápkábel, HD15-HD15 kábel, DVI-D kábel, CD-ROM, gyors üzembe helyezési útmutató, garancia kártya

Gyakran ismételt kérdések - SDME76D SONY

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg a MENU gombot, használja a ↓/↑ gombokat a HÁTTÉRVILÁGÍTÁS vagy KONTRA SZT ikon kiválasztásához, majd nyomja meg az OK gombot. Állítsa be a ↓/↑ gombokkal, és erősítse meg.

Mit tegyek, ha a képernyő 'Nincs video bemenet' üzenetet jelenít meg?

Ellenőrizze, hogy a videojel kábel megfelelően van-e csatlakoztatva. Ha a számítógép energiatakarékos módban van, nyomjon meg egy billentyűt a billentyűzeten, vagy mozgassa az egeret. Győződjön meg arról, hogy a bemeneti kiválasztás (INPUT) helyes.

Hogyan válthatok bemenetek között az SDME76D-n?

Nyomja meg a monitor elején található INPUT gombot. A BE1: DVI-D vagy BE2: HD15 üzenet jelenik meg. Minden egyes megnyomás forrást vált.

Hogyan állíthatom vissza a monitor beállításait?

A főmenüben válassza ki a VISSZAÁLLÍTÁS ikont a ↓/↑ gombokkal, nyomja meg az OK gombot, majd válassza az OK lehetőséget az összes beállítás visszaállításához (a nyelv kivételével).

Mit tegyek, ha a kép villog vagy elmosódott?

Használja az AUTOMATIKUS BEÁLLÍTÁS funkciót a KÉPERNYŐ menüben a fázis és az órajel automatikus beállításához. Szükség esetén manuálisan állítsa be az ÓRAJEL és a FÁZIS értékeket a ↓/↑ gombokkal.

Hogyan zárhatom le a monitor gombjait?

A főmenüben válassza a MENÜ ZÁR lehetőséget, majd válassza az AKTÍV opciót. Csak a bekapcsológomb marad működőképes. Feloldáshoz válassza az INAKTÍV opciót.

A monitor energiatakarékos módba kapcsol, mit tegyek?

A monitor készenléti módba lép, ha nem kap jelet. Ellenőrizze, hogy a számítógép be van-e kapcsolva, és nincs-e készenléti módban. Ha a probléma továbbra is fennáll, kapcsolja ki az energiatakarékosságot a számítógép beállításaiban.

Hogyan állítsam be a kép pozícióját és élességét analóg módban?

Használja a KÉPERNYŐ menüt: válassza az AUTOMATIKUS BEÁLLÍTÁS lehetőséget az automatikus beállításhoz, vagy állítsa be manuálisan az ÓRAJEL, FÁZIS, VÍZSZINTES KÖZÉPPONT és FÜGGŐLEGES KÖZÉPPONT értékeket a ↓/↑ gombokkal.

Milyen tartozékok járnak a monitorhoz?

Tápkábel, HD15-HD15 video kábel (analóg), DVI-D kábel (digitális), kábelrögzítő, CD-ROM (illesztőprogramok és kézikönyv), gyors üzembe helyezési útmutató, garancia kártya.

Hogyan tisztítsam az LCD képernyőt?

Húzza ki a monitort. Használjon puha, száraz ruhát. Szükség esetén enyhén nedvesítse meg antisztatikus adalékok nélküli ablaktisztítóval. Ne használjon oldószereket, súrolószivacsokat vagy permetező termékeket.

HASZNÁLATI ÚTMUTATÓ SDME76D SONY

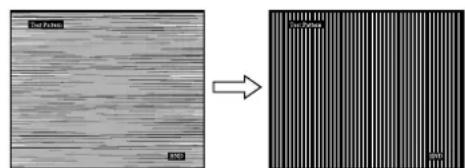

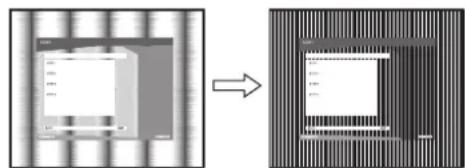

14 Nyomja meg a "Next" gombot.

Ezzel megjelenik a tesztminta a képernyőn.

15 Nyomja meg a ↓ gombot a Vízszintes közép vagy a Függőleges közép beállításához, majd nyomja meg az OK gombot. A képernyőn megjelenik a Vízszintes közép vagy a Függőleges közép beállítási menüje.

16 Nyomja meg a ↓/↑ gombot a tesztminta képernyő közepére történő mozgatásához.

17 Nyomja meg a "Next" gombot.

Nyomja meg az "End" vagy a "Kilépés" gombot a képernyőn a tesztminta kikapcsolásához.

Használati útmutató.

(HU)

SDM-E76A/SDM-E96A

SDM-E76D/SDM-E96D

Tulajdonosi nyilvántartás

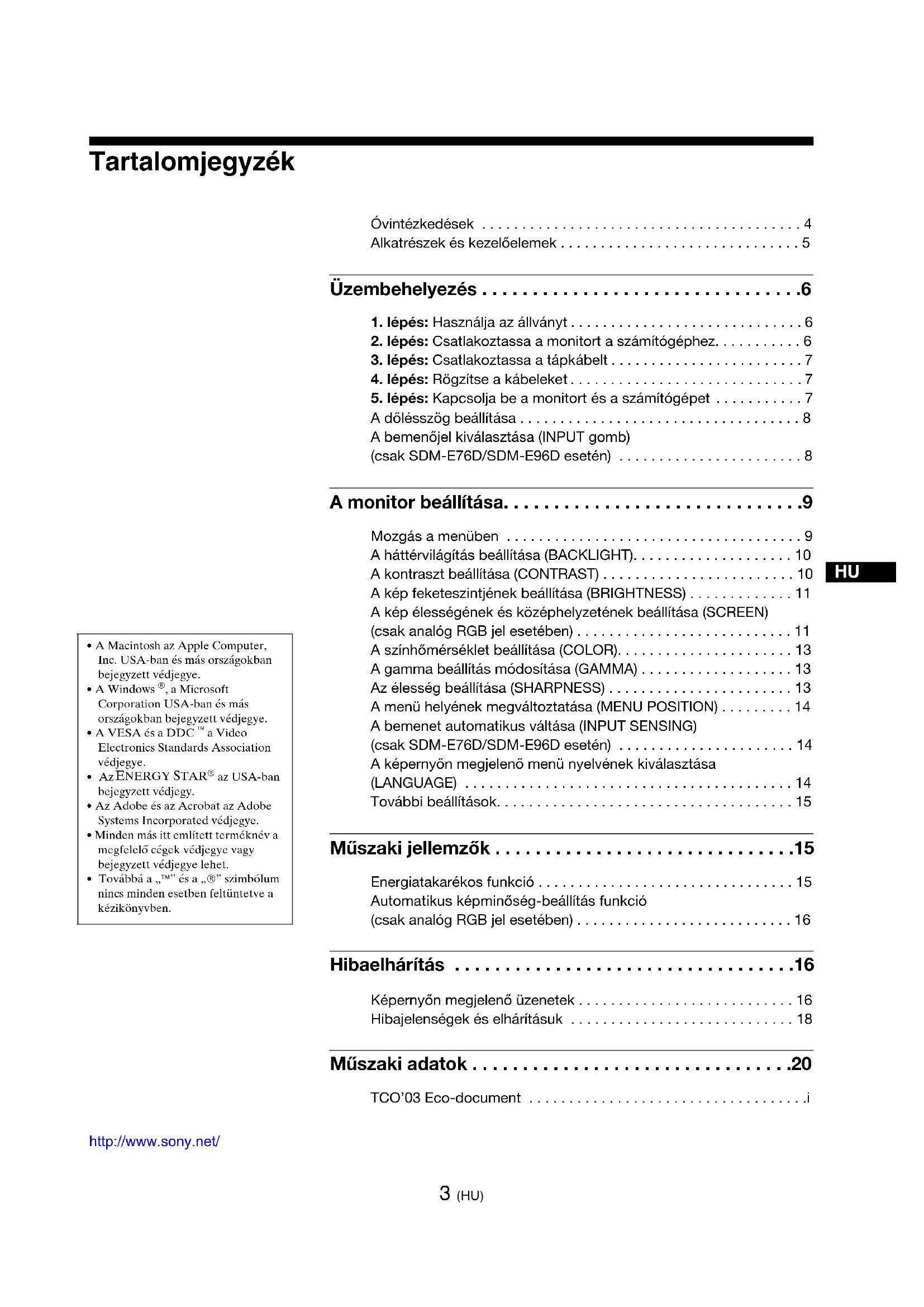

1. 1. lépés: Használja az állványt 6
2. 2. lépés: Csatlakoztassa a monitort a számítógéphez. 6
3. lépés: Csatlakoztassa a tápkábelt 7
4. lépés: Rögzítse a kábeleket 7
5. lépés: Kapcsolja be a monitort és a számítógépet 7

A dőlésszög beállítása 8

A bemenőjel kiválasztása (INPUT gomb) (csak SDM-E76D/SDM-E96D esetén) 8

A monitor beállítása... 9

Mozgás a menüben 9

A háttérvilágítás beállítása (BACKLIGHT). 10

A kontraszt beállítása (CONTRAST) 10

A kép feketeszintjének beállítása (BRIGHTNESS) 11

A kép élességének és középhelyzetének beállítása (SCREEN) (csak analóg RGB jel esetében) 11

A színhőmérséklet beállítása (COLOR). 13

A gamma beállítás módosítása (GAMMA) 13

Az élesség beállítása (SHARPNESS) 13

A menü helyének megváltoztatása (MENU Position) 14

A bemenet automatikus váltása (INPUT SENSING) (csak SDM-E76D/SDM-E96D esetén) 14

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE) 14

További beállítások 15

Műszaki jellemzők 15

Energiatakarékos funkció 15

Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében) 16

Hibaelhárítás 16

Képernyőn megjelenő üzenetek 16

Hibajelenségek és elhárításuk 18

Műszaki adatok 20

TCO'03 Eco-document

Óvintézkedések

Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek.

Az Egyesült Államokban élő vásárlók számára: Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat.

Az Egyesült Királyságban élő vásárlók számára: Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványoknak megfelelő hálózati tápkábelt kell használni.

Különböző típusú hálózati dugaszok

100-120V váltóáram

200-240V váltóáram

csak 240 V váltóáram

A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni.

Elhelyezés

Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.
• Ahol mechanikus rezgések vagy ütések érhetik.
• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.
• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződések elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be.

A készüléket vízszintes felületre kell helyezni. Ne helyezze egyenetlen felületre, például asztal sarkára. Ha a készülék egy része kilóg a felületről, akkor leeshet vagy sérülést okozhat.

Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.
• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.
• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.

Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik. - Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést.

Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban

Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%)

Karbantartás

A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból. - Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát. A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlőkendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint). - Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet. - Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik.

Szállítás

• Áthelyezés közben húzza ki a monitorból az összes kábelt, és fogja meg két kézzel erősen a monitort. Ha leejti a monitort, Ön és a monitor is megsérülhet.
• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat.

Felszerelés falra vagy tartókarra

Ha a monitort falra vagy tartókarra akarja szerelni, forduljon egy szakemberhez.

A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé. A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni.

Alkatrészek és kezelőelemek

További részletekért lásd a zárójelek között álló oldalszámokat.

A tápkapcsoló és a menüvezérlő gombok a monitor elülső részének jobb alsó részén találhatók.

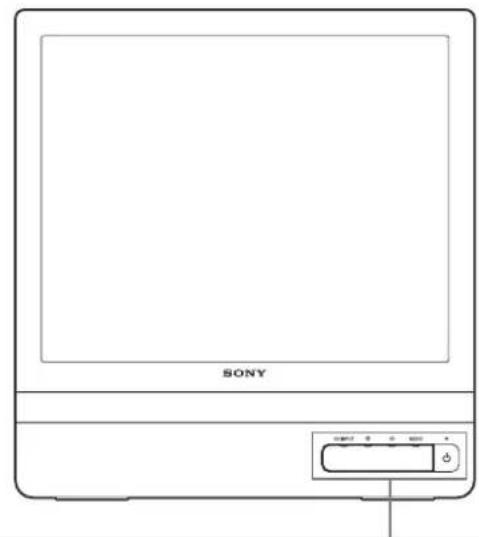

A monitor előlapja

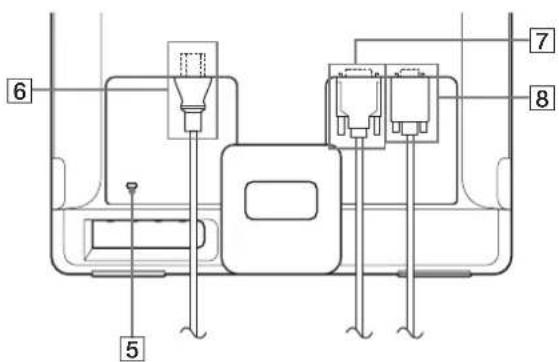

A monitor hátlapja

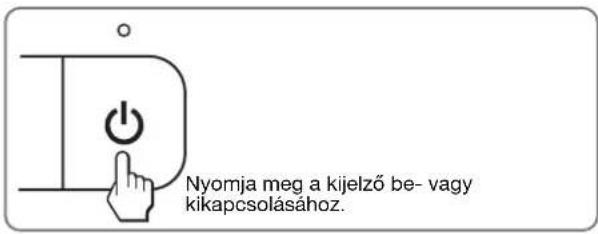

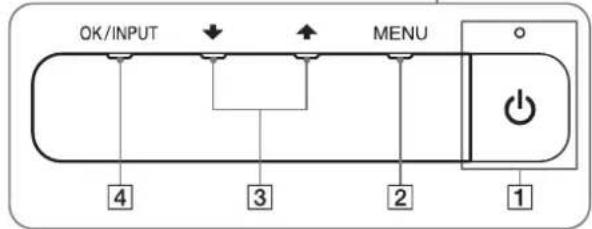

1 Tápkapcsoló és feszültségjelző lámpa (7., 15. oldal)

A kijelző be- vagy kikapcsolásához nyomja meg a (tápkapcsoló) gombot.

A feszültségjelző lámpa zölden világít, amikor a monitor be van kapcsolva, és narancssárgán világít, ha a monitor energiatakarékos üzemmódban van.

2 MENU gomb (9., 10. oldal)

Ezzel a gombbal jeleníthető meg a főmenü.

Ha a gombot 8 másodpercnél hosszabb ideig nyomva tartja, úgy bekapcsolhatja a DDC/CI funkciót.

3 ↓ / ↑ gombok (10. oldal)

Ezek a gombok ↓ / ↑ léptetőgombokként működnek a menüpontok kiválasztásakor és a beállítások elvégzésekor.

4 OK gomb (10. oldal)

Ezzel a gombbal választható ki a tétel, vagy nyugtázható a menüben végzett beállítás.

INPUT gomb (8. oldal) (csak SDM-E76D/SDM-E96D esetén)

Ez a gomb váltja a videobemeneti jelet INPUT1 és INPUT2 mód között olyankor, ha 2 számítógép csatlakozik a monitorra.

5 Biztonsági zárnyílás

A biztonsági zárnyílást a Kensington Micro Saver Security System nevű rendszerrel együtt kell alkalmazni. A Micro Saver Security System a Kensington védjegye.

6 AC IN csatlakozó (7. oldal)

Csatlakoztassa a tápkábelt (tartozék).

7 Az INPUT1 bemenet DVI-D (digitális RGB) bemenet csatlakozója (6. oldal) (csak SDM-E76D/SDM-E96D esetén)

Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek.

8 Az bemenet HD15 (analóg RGB) (6. oldal)

Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,7 Vp-p, pozitív) és a szinkronjelek.

Üzembe helyezés

Mielőtt használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a dobozban:

LCD képernyő, tápkábel, HD15-HD15 videojelkábel (analóg RGB), DVI-D videojelkábel (digitális RGB) (csak SDM-E76D/SDM-E96D esetén), kábelkötöző, CD-ROM (Windows/Macintosh segédprogramok, kezelési útmutató és egyebek CD-n), garanciakártya, gyors telepítési útmutató.

1. lépés: Használja az állványt

A mellékelt állványt használja.

Nyissa ki az állványt.

Megjegyzés

Gyári állapotban a talapzat össze van csukva. Vigyázzon, hogy ne állítsa a monitort függőleges helyzetbe, ha a talapzat is úgy áll. Ellenkező esetben a monitor eldőlhet.

A VESA kompatibilis állványt használja.

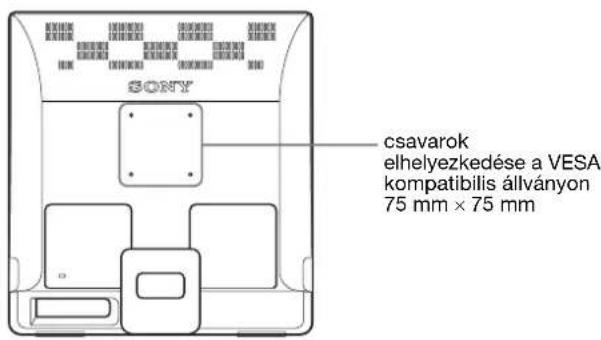

Ha nem a mellékelt VESA kompatibilis tartót vagy állványt használja, a rögzítéshez a VESA kompatibilis csavarokat használja.

A kijelzőt használhatja a mellékelt állvánnyal, vagy anélkül.

2. lépés: Csatlakoztassa a monitort a számítógéphez

A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.

Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek. Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi.

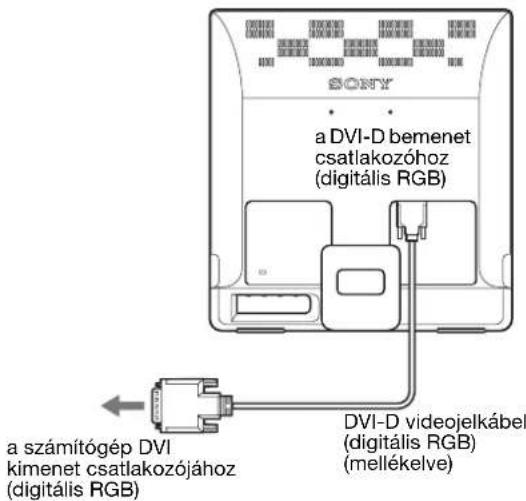

■ Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) ellátott számítógépet (csak SDM-E76D/SDM-E96D esetén)

A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor DVI-D (digitális RGB) bemenet csatlakozójához.

Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet

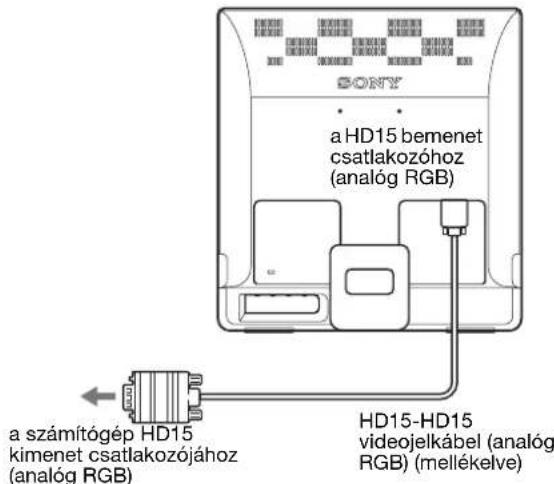

A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD15 (analóg RGB) bemeneti csatlakozójához.

3. lépés: Csatlakoztassa a tápkábelt

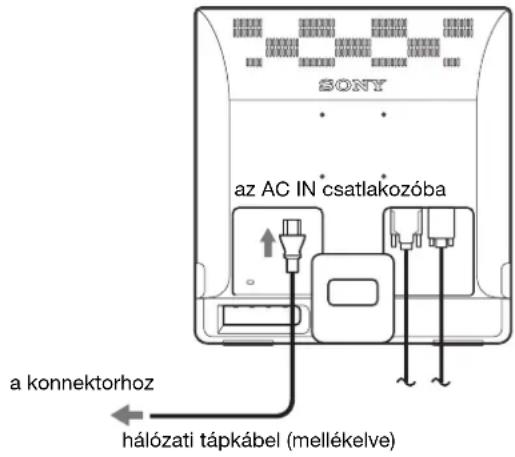

A monitor és a számítógép kikapcsolt állapotában csatlakoztassa a hálózati tápkábelt először a monitorhoz, majd a hálózati aljzathoz.

4. lépés: Rögzítse a kábeleket

Kötözze össze a kábeleket.

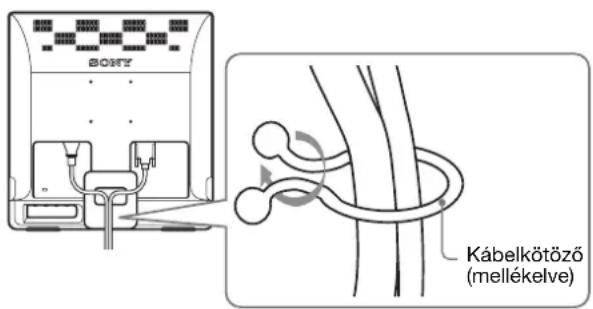

A tartozékként mellékelt kábelkötözővel kösse össze a kábeleket.

Ez az ábra az SDM-E76D típusú monitor hátoldalát szemlélteti.

Ugyanez vonatkozik a többi modellre is.

5. lépés: Kapcsolja be a monitort és a számítógépet

Nyomja meg a (tápkapcsoló) gombot.

A monitor bekapcsolt állapotát jelző feszültségjelző lámpa zölden világít.

Kapcsolja be a számítógépet.

A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival.

Ha nem jelenik meg kép a képernyőn

Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva. - Ha az NO INPUT SIGNAL üzenet jelenik meg a képernyőn:

A számítógép energiatakarékos módban működik.

Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

• Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn:

Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva.

Ha az OUT OF RANGE üzenet jelenik meg a képernyőn:

Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé.

	Analóg RGB Digitális RGB (csak SDM-E76D/ SDM-E96D esetén)
Víszintes frekvência	28-80 kHz 28-64 kHz
Függőleges frekvência	56-75 Hz 60 Hz
Felbontás	1280 × 1024 vagy kisebb	1280 × 1024 vagy kisebb

A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk", 18. oldal.

Nincs szükség külön illesztőprogramokra

A monitor eleget tesz a „DDC" Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.

Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitort, amelyet azonnal használhat is.

A függőleges frekvencia 60 Hz-re áll be. Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát.

A dőlésszög beállítása

A monitor az alább látható szögtartományban dönthető.

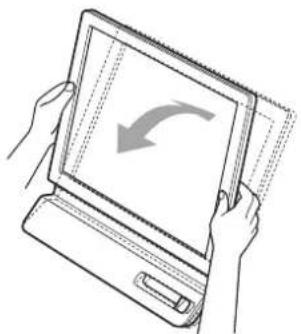

Fogja meg alul az LCD panel szélét, és állítsa be a dőlésszöget.

A monitor kényelmes használata

A monitor úgy lett megtervezve, hogy kényelmes látószöget lehessen beállítani. Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a ráeső fényeket.

Megjegyzés

A dőlésszög beállítását óvatosan végezze, nehogy a kijelző feldőljön vagy az asztalhoz ütődjön.

A bemenőjel kiválasztása (INPUT gomb) (csak SDM-E76D/SDM-E96D esetén)

Nyomja meg az INPUT gombot.

A bemenőjel a gomb minden megnyomásakor változik.

OK/INPUT

Képernyóüzenet (Körülbelül 5ósodpercig latható a bal felső sarokban.)	A bemenőjel beçllításá
INPUT1: DVI-D Az INPUT1 bemenet DVI-D (digitalis RGB) bemenet csatlakozója
INPUT2: HD15 Az INPUT2 bemenet HD15 (analog RGB) bemenet csatlakozója

A monitor beállítása

Mielőtt módosítaná a beállításokat

Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt.

A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna.

A képernyőn megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja.

Mozgás a menüben

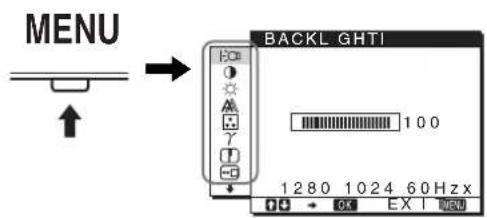

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. Lásd a(z) 10. oldalt a MENU gombbal kapcsolatos további tudnivalókért.

A ↓ / ↑ és az OK gombbal válassza ki a kívánt ikont a főmenüben (fenti ábra). A következő 1~10 menü jelenik meg. A gombot lenyomva tartva haladjon lefelé, hogy a 9 és 10 menü ikonjai megjelenjenek. A ↓ / ↑ és az OK gombbal kapcsolatos további tudnivalókat lásd: 10. oldal.

1 BACKLIGHT (10. oldal)

Válassza a BACKLIGHT menüt a háttérvilágítás fényerejének beállításához.

2 CONTRAST (10. oldal)

Válassza a CONTRAST menüt a kép kontrasztjának beállításához.

3 BRIGHTNESS (11. oldal)

Válassza a BRIGHTNESS menüt a kép fényerejének (feketeszint) beállításához.

4 SCREEN (11. oldal) Válassza a SCREEN menüt a kép élességének (fázis/sorköz) vagy középhelyzetének (vízszintes/függőleges hely) beállításához.

5 COLOR (13. oldal)

Válassza a COLOR menüt a kép színhőmérsékletének igazításához. Ezzel a képernyő tónusait állítja be. A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

6 GAMMA (13. oldal)

Válassza a GAMMA menüt, ha a kép színárnyalatait szeretné módosítani.

7 SHARPNESS (13. oldal)

Válassza a SHARPNESS menüt, ha igazítani akar a képen, mert az élek nem elég jól láthatók.

8 MENU POSITION (14. oldal)

A MENU POSITION menüben a képernyőn megjelenő menü helyét lehet módosítani.

9 BEMENETI ÉRZÉKELÉS (14. oldal) (csak SDM-E76D/SDM-E96D esetén)

A monitor automatikusan érzékeli a bemeneti csatlakozóra érkező jeleket, és automatikusan átváltja a bemenetet, mielőtt a monitor energiatakarékos üzemmódba kapcsolna.

10 NYELV

(14. oldal)

A LANGUAGE menüben a menük és üzenetek nyelvét lehet beállítani.

11 Egyéb menük (15. oldal)

Segítségükkel az alábbi menüpontokat állíthatja be.

• RESET → MENU LOCK

A MENU, a ↓/↑ és az OK gomb használata

1 Jelenítse meg a főmenüt.

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn.

2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.

Nyomja meg a ↓/↑ gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot.

3 Állítsa be a menüt.

A beállításhoz nyomja meg a ↓/↑ gombot, majd az OK gombot.

Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe.

4 Lépjen ki a menüből.

Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 45 másodperc múlva magától eltűnik.

A beállítások visszaállítása az alapértékekre

A RESET menü segítségével visszaállíthatja az alapértékeket. Lásd a(z) 15. oldalt az alapértékek visszaállításával kapcsolatos további tudnivalókért.

A monitor vezérlése a számítógépről

Nyomja le a MENU gombot legalább 5 másodpercig. A jelenlegi beállítások megjelennek a képernyőn. 3 másodperccel a DDC/CI be- vagy kikapcsolása után, az alábbiak jelennek meg.

Képernyőn megjelenő üzenetek (rövid időre jelenik meg)

DDC-CI: ON Engedélyezi a számítógépnek (alapértelmezett beállítás) a menübeállítások vezérlését.

DDC-CI: OFF Nem engedélyezi a számítógépnek a menübeállítások vezérlését.

Megjegyzés

Ez a funkció csak abban az esetben működik, ha a számítógép támogatja a DDC/CI (Display Data Channel Command Interface) funkciót.

A háttérvilágítás beállítása (BACKLIGHT)

Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a le/fel gombot a (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a BACKLIGHT menü.

3 A le/fel gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot.

A kontraszt beállítása (CONTRAST)

Állítsa be a kép kontrasztját.

Megjegyzés

A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a le/fel gombot a (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a CONTRAST menü.

3 A le/fel gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

A kép feketeszintjének beállítása (BRIGHTNESS)

Állítsa be a kép fényerősségét (feketeszint).

Megjegyzés

A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a / gombot a (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a BRIGHTNESS menü.

3 A / gombbal állítsa be a fényerősséget, majd nyomja meg az OK gombot.

A kép élességének és középhelyzetének beállítása (SCREEN) (csak analóg RGB jel esetében)

Automatikus képminőség-beállítás funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (16. oldal).

Megjegyzések

• Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a tápkapcsoló használható. Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik.

Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet

Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van. (Lásd alább az AUTO ADJUST című szakaszt.)

Ha még mindig nem kielégítő a képminőség, és be szeretné állítani

Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely).

Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap.

Előfordulhat, hogy újra el kell végeznie ezeket a beállításokat, ha a számítógépe ismételt csatlakoztatását követően megváltozik a bemenő jel.

■ Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO ADJUST)

Beállítja a jelenlegi bemenő jelhez az optimális fázist, sorközt és a vízszintes/függőleges helyzetet.

1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a / gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 3 Nyomja meg a / gombot az AUTO ADJUST menü kiválasztásához, majd nyomja meg az OK gombot. Az AUTO ADJUST menü megjelenik a képernyőn. 4 Nyomja meg a / gombokat az ON vagy OFF kiválasztásához, majd nyomja meg az OK gombot.

ON: Állítsa be a jelenlegi jelforrás fázisát, sorközét és vízszintes/függőleges helyzetét, majd tárolja el a beállításokat.

Megjegyzés

Ha a monitor be van kapcsolva vagy a beérkező jel megváltozik, az AUTO ADJUST automatikusan módosítja a beállításokat.

OFF: Az AUTO ADJUST nem elérhető.

Megjegyzés

Az AUTO ADJUST automatikusan működésbe lép, ha a beérkező jel megváltozik.

5 Nyomja meg a / gombot a menü kiválasztásához, majd nyomja meg az OK gombot.

Újra a menüképernyő jelenik meg.

■ Állítsa be a kép élességét és helyzetét kézzel (PITCH/PHASE/H CENTER/V CENTER)

A képélesség kézi beállítását az alábbiak szerint kell végezni. Ez a beállítási módszer akkor működik, ha a számítógép a monitor HD15 bemeneti csatlakozójához van csatlakoztatva (analóg RGB).

1 A számítógépen állítsa be a felbontást: 1280 × 1024.

2 Helyezze be a CD-t.

3 Indítsa el a CD-ROM lemezt.

Windows felhasználók számára Ha az autopost start elindult:

Válassza ki a területet, a nyelvet és a modellt, majd kattintson a Monitorbeállító segédprogram (UTILITY) lehetőségre.

4 Kattintson az „Adjust” gombra, és hagyja jóvá a jelenlegi felbontást (felső érték) és az ajánlott felbontást (alsó érték), majd kattintson a „Next” gombra.

A PITCH beállításához megjelennek a tesztminták.

5 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

6 Nyomja meg a / gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a SCREEN menü.

7 A / gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PITCH beállítómenü.

8 Nyomja addig a / gombot, amíg el nem tűnnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek.

9 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü.

Ha vízszintes csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PHASE értékét a következők szerint.

10 Kattintson a „Next” gombra.

A PHASE beállításához megjelennek a tesztminták.

11 A / gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PHASE beállítómenü.

12 Nyomja addig a / gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken.

Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

13 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü.

14 Kattintson a „Next” gombra.

A CENTER beállításához megjelennek a tesztminták.

15 Nyomja meg a / gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a H CENTER vagy a V CENTER beállítómenü.

16 Állítsa a képernyőn középre a tesztmintát a ↓ / ↑ gombbal.

17 Kattintson a „Next” gombra.

A tesztmintából való kilépéshez kattintson az „End” vagy „KILÉPÉS” gombra.

Ha az autostart nem indul:

1 Nyissa meg a „Sajátgép” mappát, majd jobb gombbal kattintson a CD-ROM ikonra.

Lépjen az „Intéző” mappára és nyissa meg a CD-ROM ikont.

2 Nyissa meg az [Utility] mappát, majd válassza a [WINDOWS] mappát.

Megjelenik a tesztminta. Lépjen a 4. lépésre.

Macintosh felhasználók számára

1 Nyissa ki a CD-ROM-ot.

2 Nyissa meg az [Utility] mappát, majd válassza a [MAC] mappát.

3 Nyissa meg a [MAC UTILITY] mappát, majd indítsa el a [MAC_CLASSIC_UTILITY] vagy [MAC OSX_UTILITY] programot.

Megjelenik a tesztminta. Lépjen a 4. lépésre.

4 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

5 Nyomja meg a ↓ / ↑ gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a SCREEN menü.

6 A ↓ / ↑ gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PHASE beállítómenü.

7 Nyomja addig a ↓ / ↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken.

Állítsa be a monitorit úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

8 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü.

Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PITCH értékét a következők szerint.

9 A ↓ / ↑ gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PITCH beállítómenü.

10 Nyomja addig a ↓ / ↑ gombot, amíg el nem tűnnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek.

11 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü.

12 Nyomja meg a le/fel gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a H CENTER vagy a V CENTER beállítómenü. 13 Állítsa a képernyőn középre a tesztmintát a le/fel gombbal. 14 A tesztmintából való kilépéshez kattintson az „END” gombra.

A színhőmérséklet beállítása (COLOR)

A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti.

A színhőmérséklet a képernyő minden fényerősségi üzemmódjára külön beállítható.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a le/fel gombot a (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a COLOR menü.

3 Nyomja meg a le/fel gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot.

A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9300K értékről 6500K (alapértelmezett beállítás) értékre csökkenti. „sRGB” beállításnál a színek az sRGB profilhoz igazodnak. (Az sRGB színbeállítás egy számítógépes termékekre tervezett színprotokoll, ipari szabvány.) „sRGB” beállítás esetén a számítógép színbeállításait is az sRGB profilnak megfelelően kell állítani.

Megjegyzések

Ha egy csatlakoztatott számítógép vagy egyéb berendezés nem sRGB kompatibilis, akkor nem lehet sRGB színprofilt választani. A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

A színhőmérséklet finomhangolása (USER ADJUSTMENT)

1 Nyomja meg a le/fel gombot az ADJUST menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a USER ADJUSTMENT menü.

2 A / gomb megnyomásával válassza ki az R (vörös) vagy B (kék) értéket, majd nyomja meg az OK gombot. Most a / gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot.

Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevők értékét a G (zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van.

3 Nyomja meg a / gombot a menü kiválasztásához, majd nyomja meg az OK gombot.

Az új színbeállítások beíródnak a memóriába a USER értékeként, és automatikusan betöltődnek, ha a USER menüpontot választja.

A képernyőn megjelenik a főmenü.

A gamma beállítás módosítása (GAMMA)

A képernyőn megjelenő kép színárnyalatait egyezteti a kép eredeti színárnyalataival.

Megjegyzés

A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a / gombot a γ (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a GAMMA menü.

3 Nyomja meg a / gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

Az élesség beállítása (SHARPNESS)

Itt állítható be, hogy a képen az élek jobban láthatók legyenek.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a / gombot a (SHARPNESS) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SHARPNESS menü. 3 A / gombbal állítsa be az élességet, majd nyomja meg az OK gombot.

A menü helyének megváltoztatása (MENU POSITION)

A menüt át lehet helyezni, ha az éppen eltakar egy képernyőn megjelenő képet.

1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a / gombot a (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a MENU POSITION menü. 3 Nyomja meg a / gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot. A képernyő tetején, közepén és alján három-három pozíció közül választhatja ki a menühelyét.

A bemenet automatikus váltása (INPUT SENSING) (csak SDM-E76D/SDM-E96D esetén)

Ha az INPUT SENSING menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 A / gombbal jelölje ki a (INPUT SENSING) pontot, majd nyomja meg az OK gombot.

A képernyőn megjelenik az INPUT SENSING menü.

3 Nyomja meg a / gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. - AUTO ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a monitor INPUT gombjával olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (16. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a bemenet módosul, a használatban lévő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában. Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol. - AUTO OFF: A bemenet automatikus váltása nem engedélyezett. Az INPUT gombot megnyomva válassza ki a kívánt bemenetet.

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE)

Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 A gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját. 3 Nyomja meg a / gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a LANGUAGE menü.

4 A / gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• ENGLISH: angol FRANÇAIS: francia
• DEUTSCH: német
• ESPANOL: spanyol ITALIANO: olasz
• NEDERLANDS: holland SVENSKA: svéd
• 日本語: japán

További beállítások

Az alábbi beállításokat is elvégezheti:

• RESET
• MENU LOCK

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 A lefelé mutató nyíl gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját. 3 Nyomja meg a lefelé/felfelé mutató nyíl gombot a kívánt menüpont kiválasztásához, majd nyomja meg az OK gombot. Állítsa be a kiválasztott menüpontot az alábbi útmutatás szerint.

A beállított értékek visszaállítása az alapértelmezettre

A beállításokat vissza lehet állítani az alapértékekre.

1 Nyomja meg a lefelé/felfelé mutató nyíl gombot a RESET menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a RESET menü. 2 Nyomja meg a lefelé/felfelé mutató nyíl gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• OK: Az összes beállított érték visszaállítása az alapértelmezettre. A LANGUAGE beállításra ez a funkció nincs hatással.
• CANCEL: A visszaállítás megszakítása és visszatérés a menühöz.

A menük és a kezelőelemek zárolása

A véletlen módosítások megelőzése érdekében zárolni lehet a menüvezérlő gombokat.

1 Nyomja meg a lefelé/felfelé mutató nyíl gombot a MENU LOCK menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a MENU LOCK menü.

2 A lefelé/felfelé mutató nyíl gombbal jelölje ki az ON vagy az OFF értéket, majd nyomja meg az OK gombot.

ON: Csak a távkapcsoló fog működni. Ha bármi más műveletet próbál végezni, a MENU LOCK ikon jelenik meg a képernyőn. OFF: A MENU LOCK beállítást OFF értékre állítja. Ha a MENU LOCK beállítást ON értékre állítja, akkor kizárólag ez a menüpont lesz elérhető.

Műszaki jellemzők

Energiatakarékos funkció

Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel az analóg bemenetre vonatkozó DPMS (Display Power Management Standard) szabvány előírásainak vagy a digitális bemenetre vonatkozó DMPM (DVI Digital Monitor Power Management) szabvány előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.

Energiamód	Teljesitményfelvétel	feszültsegjelő lámpa
normál működés	38 W (max.) (SDM-E76A/SDM- E76D) 44 W (max.) (SDM-E96A/SDM- E96D)	zöld
aktív kikapcsolt* (mélyen alvó)**	1,0 W (max.)	narançssárga
kikapcsolva	1,0 W (max.)	nem ég

• Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép. ** A „mélyen alvó” energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta.

Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében)

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn.

Gyári beállítás

Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg, a képernyő közepén. Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal.

Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak

Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-beállítás funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban):

Vízszintes frekvencia: 28 - 80kHz

Függőleges frekvencia: 56 - 75Hz

Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna.

Megjegyzés (csak SDM-E76D/SDM-E96D esetén)

Az Input1 DVI-D csatlakozóján érkező digitális RGB bemenő jel beállítására nincs szükség.

Abban az esetben állíthatja be kézzel a fázist, sorközt, és kép pozíciót, ha az AUTO ADJUST beállítása OFF.

Bizonyos bemenő jelek esetén előfordulhat, hogy az automatikus képminőség-beállítás funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (11. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Megjegyzések

• Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a főkapcsoló használható. Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik.

Hibaelhárítás

Mielőtt műszaki segítséget kérne, olvassa el az alábbi részt.

Képernyőn megjelenő üzenetek

Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk", 18. oldal.

Ha az OUT OF RANGE üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket.

Példa

INFORMATION

OUT OF RANGE INPUT1:DVI-D xxx.xkHz/xxxHz

Ha „xxx.x kHz/xxx Hz" jelenik meg

Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják.

Ha „RESOLUTION >1280×1024" jelenik meg

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb).

Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy nincs bemenő jel.

Példa

INFORMÁCIÓ

NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba.

Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a videojelkábel ki lett húzva.

Példa

GO TO POWER SAVE

A monitor az üzenet megjelenése után kb. 45 másodperccel átkapcsol energiatakarékos módba.

Hibajelenségek és elhárításuk

Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját.

Jelenség Ellenőrizable az alábbiakat
Nincs kép
Ha a feszültsegjelzó lámpa nemvilágít, vagy ha a feszültsegjelzó lámpa nem gyullad ki, amikormegnyomja a típkapsolót,	Ellenőrizable, hagy a típkábel jós van-e csatlakoztatva.
Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyón,	Ellenőrizable, hagy a videojelkábel jós van-e csatlakoztatva, és az összes csatlakozóstabilan van-e bedugva a foglalatába (6. oldal).Ellenőrizable, hagy a bemenő videojel csatlakozójának tű nincsenek-e elhajolvavagy benyomódva.Ellenőrizable, hagy a bemenőjel forrósa jós van-e kiválasztv (8. oldal).A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékkéntmçgpapatt videojelkábclt csatlakoztatja, akkor a CABLE DISCONNECTEDüzenet jelenhet meg a képernyón, mielótt monitor átkapsolna energiatakarékosmodba. Ez nem jelent hibás működést.
Ha a NO INPUT SIGNALüzenet jelenik meg a képernyón, vagy a fszültsegjelzó lámpanarancssargán világít,	Ellenőrizable, hagy a videojelkábel jós van-e csatlakoztatva, és az összes csatlakozóstabilan van-e bedugva a foglalatába (6. oldal).Ellenőrizable, hagy a bemenő videojel csatlakozójának tű nincsenek-e elhajolvavagy benyomóda.Ellenőrizable, hagy a bemenőjel forrósa jós van-e kiválasztv (8. oldal).A csatlakoztatott számítogép vagy egyé kBészülék, és nem a monitor általokozott problémák.A számítogép energiatakarékos modban működik. Nyomjon lc egy billentyú t a billentyúzeten, vagy mozgassa az egeret.Ellenőrizable, hagy helycsen van-e beilcsztvc a grafikus kártya.Frissütse a grafikus kártya meghajtoszofverét. Vagy használjon a jelenlegi operácios rendszcrnek megfelelografikus kártyált.Ha laptops számítogép használ, allítsa be a számítogép videokimenetét (a videokimenet beallitásaról a számítogép gyártója tud bövebb felvilagosítást adni).Ellenőrizable, hagy a számítogép be van-e capcsolva.Indítsa üjra a számítogép.
Ha az OUT OF RANGE üzenetjelenik meg a képernyón,	A csatlakoztatott számítogép vagy egyéb készülék, és nem a monitor általokozott problémákEllenőrize, hagy a videojel frekvciatriartománya a monitor megengedetttartományan belül van-e. Ha egy régi monitorc sérél le erre a monitorra, akkorcsatlakoztassa ismét a régi monitort, és allítsa be számítogép grafikus kártayájanak frekvciáját az alábbiak szerint:Víszintes: 28-80 kHz (analóg RGB), 28-64 kHz (a digitális RGB csak SDME76D/SDM-E96D esetén)Fuggoleges: 56-75 Hz (analóg RGB), 60 Hz (a digitális RGB csak SDM-E76D/SDM-E96D esetén)Felbontás: 1280 x 1024 vagy kisebbAz operácios rendszert indítsa el csökkentett modban, majd a felbontás beallitásaatutan indítsa üjra a számítogép. A csökkentett mod beallitásai az operáciosrendszcrek verziójától fügenck. Bövebb információrt, vegye fcl a capcsolatot a számítogép gyártójával.
Ha Windows rendszert használ,éseyúsík monitort cserét le,	Ha egy régi monitorc sérét le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és járjon el az alábbiak szerint. Válassza a Windows illesztóprogram-választó képernyójén a „SONY" tételt a „Gyártók" listában, és jalóle je a megfeleló modellnevet a „Modellek" listában. Ha a monitormodell nevemtalalható a „Modellek" listában, valassza ki a „Plug and Play" tételt.Macintosh rendszerben, • Ha Macintosh adaptert használ (nincs a tartozékok között), akkor ellőrizze, hogyjól van-e csatlakoztatva a Macintosh adapter és a videojelkábel.
Jelenség Ellenőrizze az alábbiakat
Villódzó, ugráló, remego vagy zavaros kép	Állitsa be a sorkozt és a fázist (11. oldal). Próbaljá masik, lehetóség szerint más áramköhöz tartozó váltakozó feszültsegü hálózati aljzathoz csatlakoztatni a monitor.
	A csatlakoztatott számítógp vagy egyeb készülék, és nem a monitor által okozott problémák A grafikus kártya készönyvében nézzaen utána a helyes monitorbeállitásnak. Ellőrólizze, hagy a grafikus MODOT (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciástámogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívant tartományon belül van, egyes grafikus kártyáknak oyan szinkronizáló impulzusuk lehet, amely túságosan rövid a monitor megfelelő szinkronizálásához. Állitsa be a számítógp frissítési gyakoriságát (fuggolges frekvenciást) úgy, hogy a lehető legjobb képet kapja.
Homályos a kép	Állitsa be a fénycrösségot és a kontrasztot (10., 11. oldal). Állitsa be a sorkozt és a fázist (11. oldal).
	A csatlakoztatott számítógp vagy egyeb készülék, és nem a monitor által okozott problémák A számítógepn a felbontást allitsa be 1280 × 1024 értékre.
Szellemépes a kép	Iktassa ki a videokábel meghosszabbításat és/vagy a videojel-elosztó dobozt. Ellenorizze, hagy mindegyik csatlakozó stabilan van-c a foglalataba dugva.
Nincs kózépen a kép, vagy nem megfelelő méretü	Állitsa be a sorkozt és a fázist (11. oldal). Állitsa be a kép helyét (11. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölki ki a képernyő teljes felületét.
Tül kicsi a kép	A csatlakoztatott számítógp vagy egyeb készülék, és nem a monitor által okozott problémák A számítógepn a felbontást allitsa be 1280 × 1024 értékre.
Sötét a kép	Állitsa be a fenyerősseget a BRIGHTNESS menüben (11. oldal). Állitsa be a háttérvilágítást (10. oldal). A monitor bekapsolásat követően tobb perc is eltelik, amig világos lesz a kijelző.
Hullamos vagy elliptikus minta (moaré) lathaţo	Állitsa be a sorkozt és a fázist (11. oldal).
Nem homogenek a szinek	Állitsa be a sorkozt és a fázist (11. oldal).
A hehér nem hehénernek latszik	Állitsa be a szinhómsékletet (11. oldal).
A monitor gombjai nem működnek (Ökön jelenik meg a képernyőn)	Ha a menüzárolás ON (BE) állásban van, allitsa át OFF (KI) állásba (15. oldal).
Egy idő után kikapcsol a monitor	A csatlakoztatott számítógp vagy egyeb készülék, és nem a monitor által okozott problémák Kapcsoljá ki a számítógp energiaatakárékos modját.
A menüképernyón lathaţo felbontás helyteken.	A grafikus kártya beallitásatól fuggöen előfordulhat, hogy a menüképernyón megjelenő felbontás és a számítógpden beallitott felbontás nem egyezik.

Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modell neve: SDM-E76A, SDM-E96A, SDM-E76D vagy SDM-E96D Sorozatszám A probléma pontos leírása A vásárlás időpontja A számítógép és a grafikus kártya neve és paraméterei

Műszaki adatok

SDM-E76A

LCD panel Paneltípus: a-Si TFT Active

Mátrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28 - 80 kHz (analóg RGB)

Függőleges: 56 - 75 Hz (analóg RGB)

Felbontás Vízszintes: Max. 1280 képpont

Függőleges: Max. 1024 sor

Bemeneti jelszintek Analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2kΩ

pozitív vagy negatív

(Külön vízszintes és

függőleges)

Tápfeszültség 100-240 V, 50-60 Hz,

Max. 1.0 A

Üzemi hőmérséklet 5-35

°C

Méretek (szélesség/magasság/mélység)

Monitor (5°)

Kb. 382× 403,2× 193,2mm

(15^{1 / 8}× 15^{7 / 8}× 7^{5 / 8} hüvelyk)

Súly Kb. 4,5 kg (9 lb. 14

3/4 oz.)

Plug & Play DDC2B

Tartozékok: Lásd a 6. oldalt.

SDM-E96A

LCD panel: Paneltípus: a-Si TFT Active

Matrix

Képméret: 19,0 hüvelyk

Bemeneti jelformátum: RGB üzemi frekvencia*

Vízszintes: 28 - 80 kHz (analóg RGB)

Függőleges: 56 - 75 Hz (analóg RGB)

Felbontás: Vízszintes: Max. 1280 képpont

Függőleges: Max. 1024 sor

Bemeneti jelszint: Analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ

pozitív vagy negatív

(Külön vízszintes és

függőleges)

Tápfeszültség 100-240 V, 50-60 Hz,

Max. 1.0 A

Üzemi hőmérséklet 5-35 °C

C

Méretek (szélesség/magasság/mélység)

Monitor (5°)

Kb. 420 × 433,1 × 193,2 mm

(16 5/8 × 17 1/8 × 7 5/8 hüvelyk)

Súly Kb. 5.5 kg (12

lb. 2 oz.)

Plug & Play DDC2B

Tartozékok Lásd a(z) 6. oldalt.

• Javasolt függőleges és vízszintes szinkronizálási mód

A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes). A vízszintes kioltás szélességének meg kell haladnia a 2,5 μs-ot. A függőleges kioltás szélességének meg kell haladnia a 450 μs-ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.

SDM-E76D

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28-80 kHz (analóg

RGB)

28-64 kHz (digitális

RGB)

Függőleges: 56 - 75 Hz (analóg

RGB)

60 Hz (digitális RGB)

Felbontás Vízszintes: Max. 1280 képpont

Függőleges: max. 1024 sor

Bemeneti jelszintek: analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ

pozitív vagy negatív

(külön vízszintes és

függőleges)

Digitális RGB (DVI) jel: TMDS

(single link)

Tápfeszültség: 100-240 V, 50-60 Hz,

max. 1,0 A

Üzemi hőmérséklet: 5-35 °C

szélesség/mélység)

Monitor (5°)

Kb. 382 × 403,2 × 193,2 mm

(15 1/8 × 15 7/8 × 7 5/8 hüvelyk)

3/4 oz.)

Súly: Kb. 4,5 kg (9 lb 14

Plug & Play DDC2B

Tartozékok: Lásd a(z) 6. oldalt.

SDM-E96D

LCD panel: Paneltípus: a-Si TFT Active

Matrix

Képméret: 19,0 hüvelyk

Bemeneti jelformátum: RGB üzemi frekvencia*

Vízszintes: 28-80 kHz (analog)

RGB)

28-64 kHz (digitális

RGB)

Függőleges: 56–75 Hz (analóg

RGB)

60 Hz (digitális RGB)

Felbontás – vízszintes: max. 1280 képpont

Függőleges: max. 1024 sor

Bemeneti jelszintek – analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ

pozitív vagy negatív

(külön vízszintes és

függőleges)

Digitális RGB (DVI) jel: TMDS

(single link)

Tápfeszültség: 100–240 V, 50–60 Hz,

Max. 1,0 A

Méretek (szélesség/magasság/mélység)

Monitor (5°)

Kb. 420 × 433,1 × 193,2 mm

(16⁵ / 8× 17¹ / 8× 7⁵ / 8 hüvelyk)

lb. 2 oz.)

Súly Kb. 5,5 kg (12

Plug & Play DDC2B

Tartozékok Lásd a(z) 6. oldalt.

• Javasolt függőleges és vízszintes szinkronizálásmód

A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes). A vízszintes kioltás szélességének meg kell haladnia a 2.5µs -ot. A függőleges kioltás szélességének meg kell haladnia a 450 µs -ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.

TCO'03 Eco-document

■ Gratulálunk!
