Istruzioni per l'uso (IT)

SDM-E76A/SDM-E96A

SDM-E76D/SDM-E96D

Owner's Record

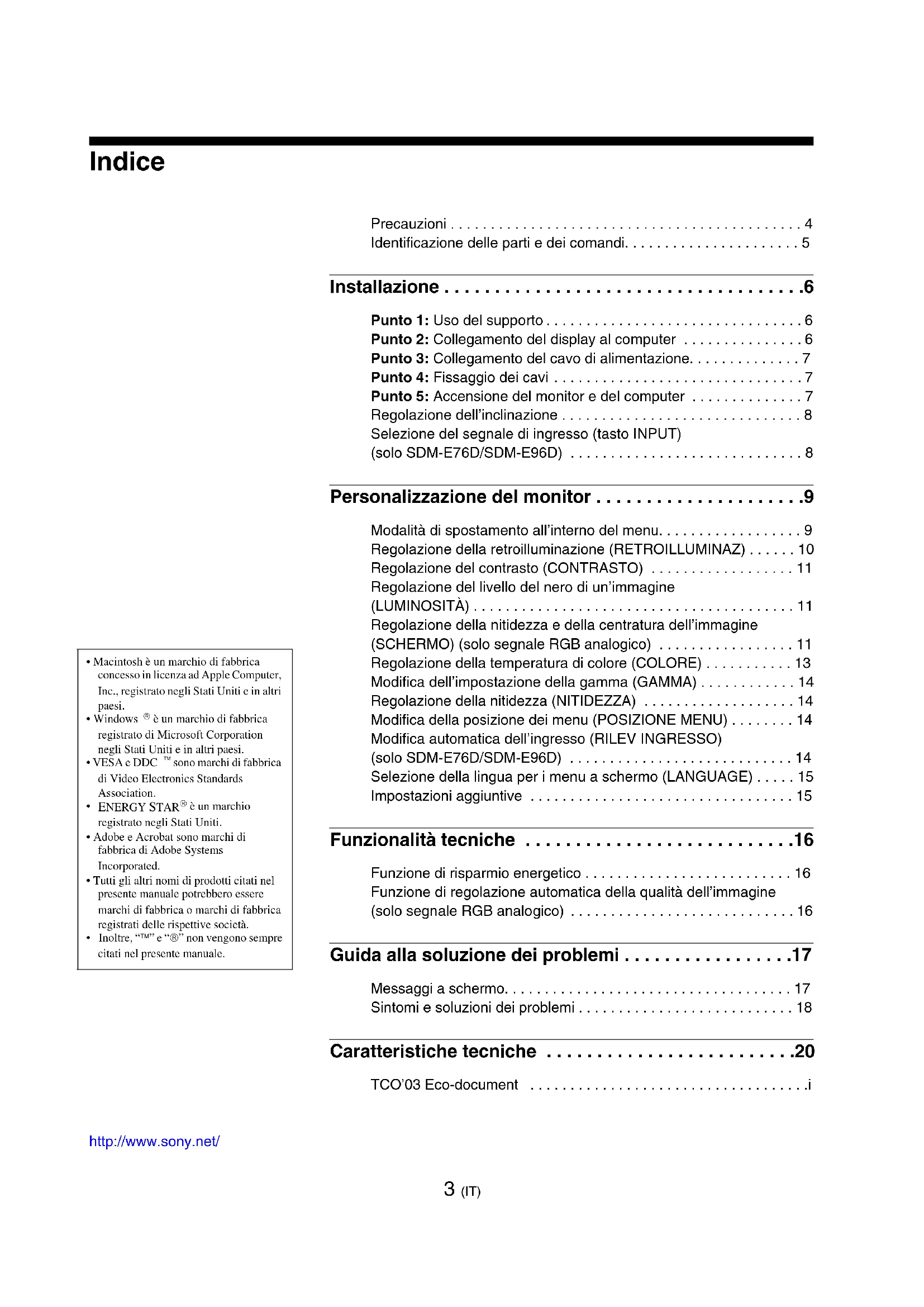

Identificazione delle parti dei comandi. 5

Installazione 6

Punto 1: Uso del supporto 6

Punto 2: Collegamento del display al computer 6

Punto 3: Collegamento del cavo di alimentazione. 7

Punto 4: Fissaggio dei cavi 7

Punto 5: Accensione del monitor e del computer 7

Regolazione dell'inclinazione 8

Selezione del segnale di ingresso (tasto INPUT) (solo SDM-E76D/SDM-E96D) 8

Personalizzazione del monitor 9

Modalità di spostamento all'interno del menu. 9

Regolazione della retroilluminazione (RETROILLUMINAZ) 10

Regolazione del contrasto (CONTRASTO) 11

Regolazione del livello del nero di un'immagine (LUMINOSITA) 11

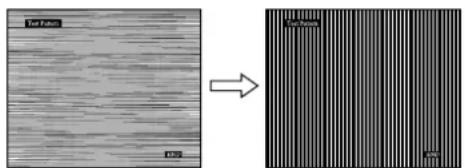

Regolazione della nitidezza e della centratura dell'imagine (SCHERMO) (solo segnale RGB analogico) 11

Regolazione della temperatura di colore (COLORE) 13

Modifica dell'impostazione della gamma (GAMMA) 14
Regolazione della nitidezza (NITIDEZZA) 14

Modifica della posizione dei menu (POSIZIONE MENU) 14

Modifica automatica dell'ingresso (RILEV INGRESSO) (solo SDM-E76D/SDM-E96D) 14

Selezione della lingua per i menu a schermo (LANGUAGE) 15
Impostazioni aggiuntive 15

Funzionalità tecniche 16

Funzione di risparmio energetico 16

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico) 16

Guida alla soluzione dei problemi 17

Messaggi a schermo. 17

Sintomi e soluzioni dei problemi 18

Caratteristiche tecniche 20

TCO'03 Eco-document

Macintosh e un marchio di fabbrica concesso in licenza ad Apple Computer, Inc., registrato negli Stati Uniti c in altri paesi.
- Windows® è un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
VESA e DDC " sono marchi di fabbrica di Video Electronics Standards Association.
- ENERGY STAR® é un marchio registrato negli Stati Uniti.
- Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.
- Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive società.
- Inoltre, "TM" e "S" non vengono sempre citati nel presente manuale.

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sare conformeagli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito,utilizzare il cavò di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spina

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa fácilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• In luoghi soggetti a temperatureccessivamente elevate, ad esempio in prossimitadi radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimitadi condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebse causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• In luoghi soggetti a scosse o vibrazioni meccaniche.
• In prossimità di apparecchiature che generano forti campi magnetici, quali tevisori o altri apparecchi a uso domestico.
• In luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il display viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adequate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Collocare esta unità su una superficie piana. Non collocarla su una superficie irregularare comme il bordo di un ravolo. Se una parte dell'unità fuoricesce da tale superficie, potrebbe cadre e procurare danni alle cose o lesions alle persone.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prerende le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non collocare oggetti pesanti sullo schermo LCD. Questa azione potrebbe causare la perdita di uniformità dello schermo e il malfunzionamento del pannello LCD.

• Se il monitor viene'utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Non si tratta di un problema di funzionamento. Lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.

• Se un fermo immagine viene visualizzato per un periodo prolongato, potrebbe apparire momentaneamente un'immagine residua. Questa immagine sparirà in molto tempo.

• Durante il funzionamento, il pannello LCD si scalda. Non si tratta di un problema di funzionamento.

NotasulloschermolCD(displayacristalli liquididi) Lo schermolCDeilisrultatodiuna technologiaad alta precisione.Tuttavia,epossiblceché presenti costamente piccoli puncti neri o luminosi (rossi, blu o verdi) o strisce colorate irregulari o fenomeni di luminosità.Non sitratta di un problema di funzionamento.

(Punti effettivi:oltre 99,99%

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzato un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzato alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, premere o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti comme una penna a sfera o un cacciavite. Questo tipo di contatto più graffiti il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in dato a lungo con gomma o materiali in vinile.

Trasporto

• Per trasportare il monitor, scollegare daesso tutti i cavi e afferrarlo saldamente con entrambe le mani. Se il monitorcade, si potrebbero causare ferite alle persono o danni al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Installazione a parete o su un supporto di montaggio

Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per quello monitor contiene mercurio. Lo smaltimento del monitor deve quando essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'interruttore (alimentazione) e i tasti di controllo si trovano nella parte inferiore destra del lato anteriore del monitor.

Parte anteriore del display

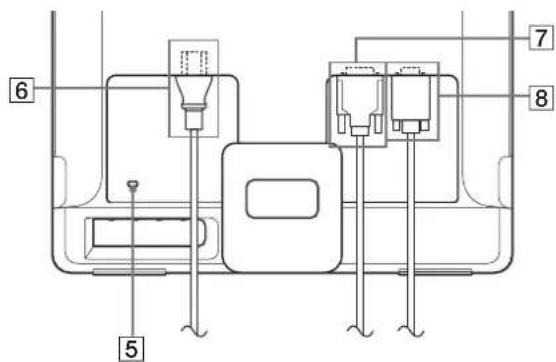

Parte posteriori del display

1 Interruttore e indicatori di accensione (alimentazione) (page 7, 16)

Per attivare o disattivare il display, premere l'interruttore (alimentazione).

L'indicatore di accensione si illuminina in verde all'accensione del display e in arancione quando il monitor si trovato nel modo di risparmio energetico.

2Tasto MENU (page 9, 10)

Questo tasto consente di visualizzare o di chiudere il menu principale.

E inoltre possibile attivare la funzione DDC/CI tenendo premuto quello tasto per più di 8 secondi.

3 Tasti / (pagea 10)

Questi tasti dispongono della stessa funzione dei tasti / durante la selezione delle voci di menu e durante

1'effettuazione delle regolazioni.

4Tasto OK (pageina 10)

Utilizzare quello tasto per selezionare una voce o per eseguire le impostazioni del menu.

Tasto INPUT (pagina 8) (solo SDM-E76D/SDM-E96D)

Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor.

5Forodiprotezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington.

Micro Saver Security System é un marchio di fabbrica di Kensington.

6 Connettore AC IN (pagea 7)

Collegare il cavo di alimentazione (in dotazione).

7 Connettore di ingresso DVI-D (RGB digitale) per INPUT1 (pagina 6) (solo SDM-E76D/SDM-E96D)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev.1.0.

8 Connettore di ingresso HD15 (RGB analogico) (pagina 6)

Tramite quello connettore vengono immessi segnali video RGB analogici (0,7 Vp-p,positivo) e i segnali SYNC.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contentuti i seguenti articoli:

• Display LCD
  Cavo di alimentazione
  Cavo del segnale video HD15-HD15 (RGB analogico)
  Cavo del segnale video DVI-D (RGB digitale) (solo SDM-E76D/SDM-E96D)
  Fermaglio per cavi
• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e casi via)
  Garanzia
• Guida all'installazione rapida

Punto 1:Uso del supporto

Utilizzare il supporto in dotazione

Aprire il supporto.

Nota

Inizialmente, il piedistallo è chiuso. Accertarsi di non collocare il display in senso verticale sul piedistallo chiuso. Infatti, in tal caso il display potrebbe cadere.

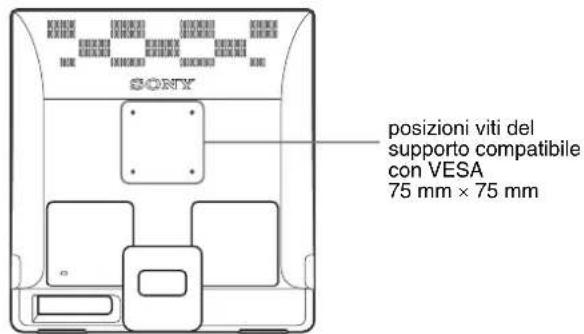

Utilizzare il supporto compatibile con VESA

Se si utilizes un supporto o un braccio di montaggio compatible con VESA non in dotazione,utilizzare le viti compatibili con VESA per collicarlo.

Il display può essere utilizzato con oswana il supporto in dotazione.

Punto 2:Collegamento del display al computer

Prima di effettuare i collegamenti, spegnere il monitor e il computer.

Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

■ Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale) (solo SDM-E76D/SDM-E96D)

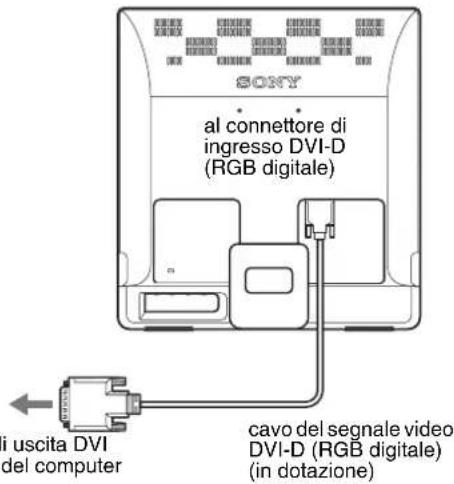

Utilizzando il cavolo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor.

■ Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

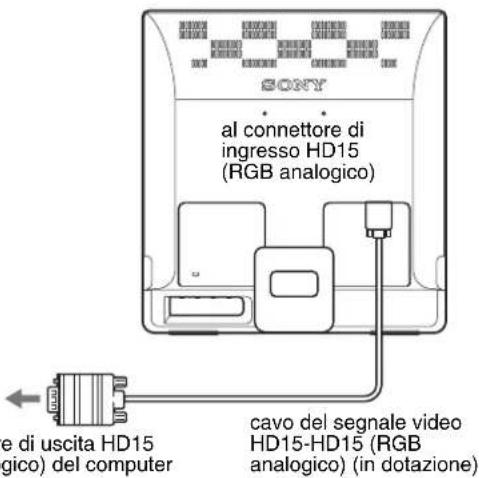

Utilizzato il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico).

Punto 3:Collegamento del cavo di alimentazione

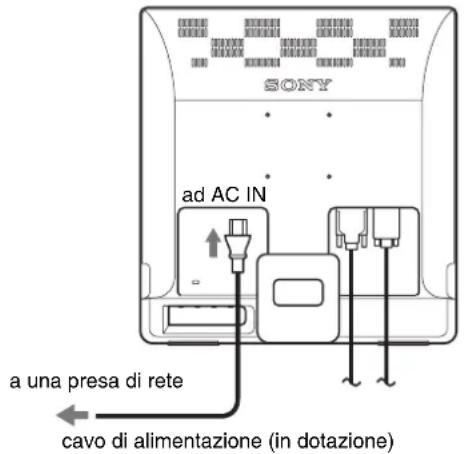

Con il monitor e il computer spenti, collegare il cavo di alimentazione prima al monitor, quindi ad una presa di rete.

Punto 4:Fissaggio dei cavi

Avvolgere cavi e fili.

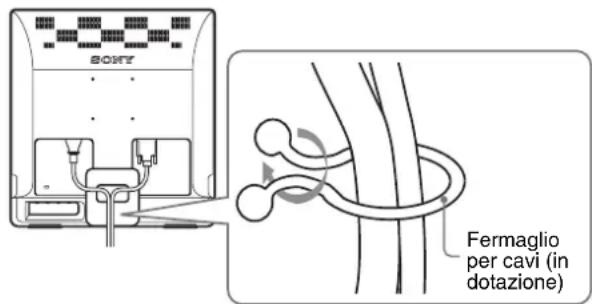

Utilizzando il fermaglio per cavi in dotazione, avvolgere i cavi e i fili.

Questa illustrazione si riferisce alla parte posteriore del monitor SDM-E76D.

Lo stesso vale per gli altri modelli.

Punto 5: Accensione del monitor e del computer

Premere l'interruttre (alimentazione).

L'indicatore (alimentazione) del monitor si illumina in verde.

Accendere il computer.

L'installazione del monitor è completata. Se necessario, utilizzato i comandi del monitor per regolare l'imagine.

Se sullo schermo non appeare alcuna imagine

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

- Se sullo schermo appeare il messaggio NO SEGNALE IN INGRESSO:

Il computer si trova nella modalità di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Se sullo schermo appeare il messaggio CAVO SCOLLEGATO:

Verificare che il cavo del segnale video sia collegato correttamente.

- Se sullo schermo appeare il messaggio FUORI GAMMA:

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la schedà grafica del computer comeindicato di seguito.

RGB analogico RGB digitale (solo SDM-E76D/ SDM-E96D)
Frequenza orizzontale	28-80 kHz 28-64 kHz
Frequenza verticale	56-75 Hz 60 Hz
Risoluzione	1280 × 1024 o inferiore	1280 × 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 18.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzato.

La frequenza verticale passa a 60Hz

Poiche un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possible procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

Regolazione dell'inclinazione

E possibile regolare quello display entro i valori di angolazione indicati di seguito.

Afferrare i lati inferiori del pannello LCD, quando regolare l'inclinazione dello schermo.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottener una posizione visiva ottimale. Regolare l'angolo di visione del display in base all'altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Nota

Quando si regola l'inclinazione dello schermo, accertarsi di non far cadere lo schermo alla scrivania.

Selezione del segnale di ingresso (tasto INPUT) (solo SDM-E76D/SDM-E96D)

Premere il tasto INPUT.

Ad agli pressione di quello tasto, il segnale di ingresso cambia.

OK/INPUT

Messaggio a schermo

(visualizzato per circa 5

secondi nell'angolo superiore

sinistro)

INPUT1: DVI-D Connettore di ingresso DVI-D

Configurazione del segnale di
ingresso

INPUT1: DVI-D Connettore di ingresso DVI-D

(RGB digitale) per INPUT1

INPUT2: HD15 Connettore di ingresso HD15

(RGB analogico) per INPUT2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per otteneri miglior risultati, attendere almeno 30m prima di effettuare le regolazioni.

Tramite il menu a schermo è possible effettuare numeroe regolazioni.

Modalità di spostamento all'interno del menu

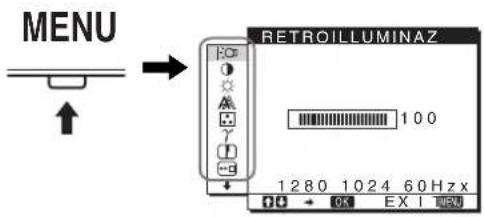

Per visualizzare il menu principale, premere il tasto MENU. Vedere a pagina 10 per ulteriori informazioni sull'utilizzo del tasto MENU.

Utilizzare i tasti / e OK per selezione are le icone raffigurate nell'illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a 10. Tenere premuto per scorrere verso il basso fino a visualizzare le icone dei menu da 9 a 10. Vedere pagina 10 per ulteriori informazioni sull'utilizzo dei tasti / e OK.

1RETROILLUMINAZ (pagina 10)

Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione.

CONTRASTO (pagina 11)

Selezionare il menu CONTRASTO per regolare il contrasto dell'imagine.

Selezionare il menu LUMINOSITA per regolare la luminosità dell'imagine (livello del nero).

4SCHERMO A (pagina 11)

Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell'immagine.

5COLORE (pagina

Selezionare il menu COLORE per regolare la
temperatura di colore dell'immagine. Tramite
questo menu viene regolato il
tono dello schermo. Se COLORE è impostato su sRGB, non è possibile
regolare CONTRASTO, LUMINOSITA o GAMMA.

13)

6GAMMA (pagina

Selezionare il menu GAMMA per modificare l'impostazione della tonalità di colore dell'immagine.

14)

7NITIDEZZA (pagina 14)

Selectionare il menu NITIDEZZA per regolare la nitidezza dei contorni delle immagini.

8POsIZIONEMENU (pagina14)

Selezione are il menu
POSIZIONE MENU per modificare la posizione del menu a schermo.

9RILEV INGRESSO (pagina 14) (solo SDME76D/SDM-E96D).

Il monitor rileva automaticamente un segnale di ingressso in un terminale e modifica automaticamente l'ingresso prima che il monitor passi alla modalità di risparnio energetico.

10LANGUAGE (pagina 15)

Selezionare LANGUAGE per cancellare la lingua utilizzata per i menu o i messaggi.

11Altri menu (pagina 15) Impostare le voci di menu riportate di seguito.

• RIPRISTINO

• BLOCCOMENU

Utilizzato dei tasti MENU, / e OK

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tastingo MENU.

2 Sezione del menu che si desidera regolare.

Premere i tasti / per visualizzare il menu desiderato. Per selezionare la voce di menu, premere OK.

3 Regolazione del menu.

Per effettuare le regolazioni, premere i tasti / , quando premere il tasto OK.

Quando viene premuto il tasto OK, l'impostazione viene memorizzata, quando I'appareccchio torna al menu precedente.

4 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tastingo MENU. Se noniene premuto alcun tastingo, il menu si chiude automaticamente dopo circa 45 secondi.

Ripristino delle regolazioni

Tramite il menu RIPRISTINO è possibile ripristinare le regolazioni. Vedere a pagina 15 per ulteriori informazioni sul ripristino delle regolazioni.

Controllo del monitor dal computer

Tenere premuto il tasto MENU per almeno 5 secondi. Viene visualizzato un messaggio a schermo che indica l'impostazione corrente. Dopo 3 secondi, l'impostazione DDC/CIiene arrivata o disattivata, come migliorato di seguito.

Messaggi a schermo (visualizzati per quale istante)

DDC-CI: S1 (impostazione predefinita) Consente il controllo delle impostazioni di menu dal computer.

DDC-CI: NO Non consente il controllo delle impostazioni di menu dal computer.

Nota

La funzione può essere utilizzata solo su computer che supportano la funzione DDC/CI (Display Data Channel Command Interface).

Regolazione della retroilluminazione (RETROILLUMINAZ)

Se lo schermo è cecessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare

(RETROILLUMINAZ), quindi premere il tasting OK.

Il menu RETROILLUMINAZ viene visualizzato sullo schermo.

3 Premere i tasti / per regolare il livello della retroilluminazione, quindi premere il tasto OK.

Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'imagine.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (CONTRASTO), quindi premere il tasting OK.

Il menu CONTRASTOiene visualizzato sullo schermo.

3 Premere i tasti / per regolare il contrasto, quando premere il tasto OK.

Regolazione del livello del nero di un'immagine (LUMINOSITA)

Regolare la luminosità dell'imagine (livello di nero).

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare

(LUMINOSITA), quindi premere il tasto OK.

Il menu LUMINOSTÀ viene visualizzato sullo schermo.

3 Premere i tasti / per regolare la luminosità, quando premere il tasto OK.

Regolazione della nitidezza e della centratura dell'immagine (SCHERMO) (solo segnale RGB analogico)

Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolare automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagea 16).

Note

• Se la funzione di regolazione automatica della qualità dell'imagine è attivata, l'unico interrupturo ad essere attivo è (alimentazione).
• Si potrebbe verificare uno sfarfallio dell'imagine in questa fase, che non è indice di problemi di funzionamento. Attendere per quale istante il completeness della regolazione.

Se la funzione di regolazione automatica della qualità dell'imagine di quello monitor non è in grado di regolare completeness l'imagine

É possibile procedere manually a ulteriori regolazioni della qualità dell'imagine per il segnale di ingresso corrente (vedere REGOLAZ AUTOM di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'immagine

É possiblere regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell'imagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso.

Se vieneambiato il segnale di ingresso后再o che il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute.

Effettuare ulteriore regolazioni automatiche della qualità dell'immagine per il segnale di ingressso corrente (REGOLAZ AUTOM)

Impostare la fase, la distanza pixel e la posizione orizzontale/ verticale ottimale per il segnale di ingresso corrente.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare

A (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare REGOLAZ AUTOM, quindi premere il tasting OK.

Sullo schermo viene visualizzato il menu REGOLAZ AUTOM.

4 Premere i tasti / per selezionare Si o NO, quando premere il tasto OK.

• Sl: Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingressso corrente, quando memorizzato le impostazioni inserite.

Nota

Quando il monitor è accesso o il segnale di ingressore è stato modificato, REGOLAZ AUTOM effettua le regolazioni automatiche.

NO: REGOLAZ AUTOM non è disponibile.

Nota

REGOLAZ AUTOM funziona automaticamente quando viene modificato il segnale ingresso.

5 Premere i tasti / per selezionare , quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolazione manuale della nitidezza e della posizione dell'imagine (PIXEL/FASE/CENTRO ORIZ/CENTRO VERT)

É possible regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.
1 Impostare la risoluzione del monitor su 1.280 × 1.024 .
2 Caricare il CD-ROM.
3 Avvio del CD-ROM Per Windows

Se l'esecuzione viene avviata automaticamente:

Selezionare area, lingua e modello, quando fareciesu Strumento di regolazione monitor (UTILITY).

4 Fare cli c su "Adjust" e confermare la risoluzione attuale (valore superiore) e la risoluzione raccomandata (valore inferiore), quando fare cli su "Next".

Viene visualizzato il modello di prova per PXTEL.

5 Premere il tasto MENU.

Sullo sechermo appeare il menu principale.

6 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

7 Premere i tasti / per selezionare PILXEL, quindi premere il tasto OK.

Il menu Pixel viene visualizzato sullo schermo.

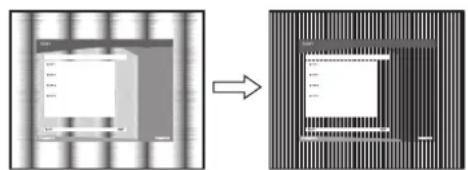

8 Premere i tasti / fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

9 Premere il tasto OK.

Sullo schermo appeare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce orizzontali, regolare la FASE seguendo la procedura riportata di scguito.

10 Fare cli su "Next".

Viene visualizzato il modello di prova per FASE.

11 Premere i tasti / per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

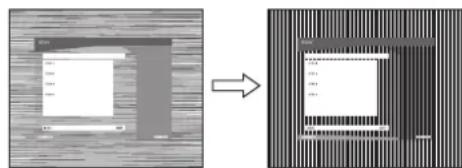

12 Premere i tasti / sino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

13 Premere il tasto OK.

Sullo schermo appeare il menu principale.

14 Fare cli s u "Next".

Viene visualizzato il modello di prova per CENTRO.

15 Premere i tasti / per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERTiene visualizzato sullo schermo.

16 Premere i tasti / per centrare il modello di provasullo schermo.

17 Fare cli su "Next".

Fareacific su "End" o "ESCI" per disattivare il modello di prova.

Se l'esecuzione non viene avviata automaticamente:

1 Aprire "Risorse del computer" e fare cli c destro sull'icona del CD-ROM.

Selezionare "Esplora" per aprire il CD-ROM.

2 Aprire [Utility] e selezionare [WINDOWS].

3 Avviare [WIN Utility.EXE].

Viene visualizzato il modello di prova. Passare al punto 4.

Per Macintosh

1 Aprire il CD-ROM.

2 Aprire [Utility] e selezionare [MAC].

3 Aprire [MAC UTILITY], quindi avviare

Viene visualizzato il modello di prova. Passare al punto 4.

4 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

5 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasting OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti / per selezionare FASE, quindi premere il tasto OK.

Il menu FASE vince visualizzato sullo schermo.

7 Premere i tasti / sino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasting OK.

Sullo schermo appeare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare PILXEL seguendo le procedure riportate di seguito.

9 Premere i tasti / per selezionare PILXEL, quindi premere il tasto OK.

Il menu PILXEL viene visualizzato sullo schermo.

10 Premere i tasti / fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Premere il tasting OK.

Sullo schermo appeare il menu principale.

12 Premere i tasti / per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasting OK.
Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.
13 Premere i tasti / per centrare il modello di provasullo schermo.
14 Fare cig sc su "END" sullo schermo per disattivare il modello di prova.

Regolazione della temperatura di colore (COLORE)

È possibile selezionare il livello del colore dell'immagine relativo al Campo di colore del bianco a partire delle impostazioni della temperatura di colore predefinite.

Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

È possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (COLORE), quindi premere il tasting OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la temperatura di colore desiderata, quando premere premere il tasting OK.

Se la temperatura viene abbassata da 9300K a 6500K (impostazione predefinita), i bianchi passeranno gradualmente da una tinta bluasta ad una rossastra. Selezionando "sRGB", il colore viene regolato in base al profilo sRGB. (L'impostazione del colore sRGB è un protocollo standard a livello industriale relativivo allo spazio di colore progettato per i computer.) Se viene selezionato "sRGB", è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB.

Note

• Se un computer o un altre apparecchio collegato non è conforme a sRGB, il colore non può essere regolato in base al profilo sRGB.
• Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

Sintonia fine della temperatura di colore (REGOLAZ UTENTE)

1 Premere i tasti / per selezionare REGOLAZIONI, quindi premere il tasting OK.

Il menu REGOLAZ UTENTE viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare R (rosso) o B (blu), quando premere il tasting OK. Premere quindi i tasting / per regolare la temperatura di colore e premere il tasting OK.

Poiché esta impostazione modifica la temperature di colore augmentando o diminuendo i componenti R e B rispetto a V (verde), il componente V è fisso.

3 Premere i tasti / per selezionare , quindi premere il tasting OK.

La nuova impostazione del colore viene memorizzata per UTENTE e sare automaticamente richiamata selezionando UTENTE.

Sullo schermo appeare il menu principale.

Modifica dell'impostazione della gamma (GAMMA)

É possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'imagine originale.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (GAMMA), quindi premere il tasting OK.

Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la modalità desiderata e premere il tasting OK.

Regolazione della nitidezza (NITIDEZZA)

Regolare la nitidezza dei contorni dell'imagine e loro via.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare

(NITIDEZZA), quindi premere il tasto OK.

Il menu NITIDEZZAiene visualizzato sullo schermo.

3 Premere i tasti / per regolare la nitidezza e premere il tasting OK.

Modifica della posizione dei menu (POSIZIONE MENU)

Se il menu visualizzato copre l'immagine sullo schermo, è possibile spostarlo.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (POSIZIONE MENU), quindi premere il tasto OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la posizione desiderata e premere il tasting OK.

Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo.

Modifica automatica dell'ingresso (RILEV INGRESSO) (solo SDM-E76D/SDM-E96D)

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingressso in un terminale di ingressso, quando modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (RILEV INGRESSO), quindi premere il tasting OK.

Il menu RILEV INGRESSOiene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la modalita desiderata e premere il tasto OK.

• RIL AUTO ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appeare il messaggio a schermo (pagina 17) e il monitor controlling automaticamente il segnale di ingresso in un altre terminale per modificare l'ingresso. Quando I'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

• RIL AUTO DIS: l'ingresso non viene modificato automaticamente. Premere il tasting INPUT per modificare l'ingresso.

Selezione della lingua per i menu a schermo (LANGUAGE)

É possibile cancellare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Continuare a premere il tasto finché non viene visualizzata l'icona relativa all'opzione desiderata.

3 Premere i tasti / per selezionare

(LANGUAGE), quindi premere il tasto OK. Il menu LANGUAGE viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare una lingua e premere il tasting OK.

• ENGLISH: Inglese
  FRANCAIS: Francese
• DEUTSCH: Tedesco
• ESPANOL: Spagnolo
  ITALIANO
• NEDERLANDS: Olandese
• SVENSKA: Svedese
• PUCCKN:
  ：图本ponese
  ·中文： C i n e s e

Impostazioni aggintive

É possibile regolare le seguenti opzioni:

• RIPRISTINO
  BLOCCOMENU

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Continuare a premere il tasto finché non viene visualizzata l'icona relativa all'opzione desiderata.

3 Premere i tasti / per selezionare l'opzione desiderata e premere il tasto OK.

Regolare l'opzione selezionata in base alle seguenti istruzioni.

Ripristino dei dati di regolazione ai valori predefiniti

É possiblere ripristinare i valori predefiniti delle regolazioni.

1 Premere i tasting per selezionare (RIPRISTINO), quando premere il tasting OK. Il menu RIPRISTINOiene visualizzato sullo schermo.

2 Premere i tasti / per selezionare la modalita desiderata e premere il tasto OK.

• OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di LANGUAGE) viene mantenuta.
• ANNULLA: annulla il ripristino e ritorna alla schermata del menu.

■ Blocco dei menu e dei comandi

Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti.

1 Premere i tasti / per selezionare OM (BLOCCO MENU), quindi premere il tasting OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare Si oppure NO,\ quindi premere il tasto OK.

• SI: funzionera solo l'interruttore (alimentazione). Se si tenta di eseguire autres operazioni, sullo schermo verrà visualizzata l'icona oLLOCCO MENU).
  NO: imposta (OCCOMENU) su NO. Impostando (BLOCCO MENU) su Si, sera possible selezionare unicamente esta voce.

Funzionalità tecniche

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come migliorato di seguito.

Modo di alimentazione	Consumo energetico significatore includenaccensione (alimentazione)
funzionamentonormale	38 W (massimo)	verde
	(SDM-E76A/SDM-E76D)
	44 W (massimo)
	(SDM-E96A/SDM-E96D)
attivo-spento* (deep sleep)**	1,0 W (massimo) arancione
spento 1,0 W (massimo) spento

• Quando il computer entra nel modo "attivo-spento", il segnale di ingressso viene interrotto e sullo schermo appeare il messaggio NO SEGNALE IN INGRESSO. Dopio 5 secondi, il monitor entra nel modo di risparnio energetico.
  **“Deep sleep” é una modalità di risparmio energetico definita da Environmental Protection Agency.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingressro, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolare automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modalità predefinita in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde alla modalità predefinita in fabbrica, l'imagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali di ingresso non corrispondono alle modalità predefinite in fabbrica

Quando il monitor riceve un segnale di ingressso non correspondente ad alcuni dei modi predefiniti in fabbrica, viene attenuata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono.

Frequenza orizzontale: 28 - 80kHz

Frequenza verticale: 56 - 75Hz

Di seguenza, la prima volta che il monitor riceve segnali di ingressso che non corrispondono ad alcuni dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'imagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, quello funzioni come quando vengono ricevuti i segnali che correpondono a uno dei modi preimpostati in fabbrica.

Note (solo SDM-E76D/SDM-E96D)

Non è necessario regolare i segnali RGB digitali del connettore di ingressso DVI-D per INPUT1.

Se la fase, la distanza pixel e la posizione dell'immagine vengono regolati manually ed è selezionata l'opzione NO di REGOLAZ AUTOM

Per alcuni segnali di ingressro, la funzione di regolazione automatica della qualità dell'imagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile esguire le regolazioni manualmente (pagina 12). Le regolazioni eseguite manualmente vengono memorizzate come modalità utente e richiamate automaticamentegni volta che il monitor riceve gli stessi segnali di ingressro.

Note

• Se la funzione di regolazione automatica della qualità dell'imagine è attenuata, l'unico interrupturo ad essere attivo è (alimentazione).
• Si potrebbe verificare uno sfarfallio dell'imagine in esta fase, che non è indice di problemi di funzionamento. Attendere per quale istante il completeness della regolazione.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la segunte sezione.

Messaggi a schermo

Se si presenta quale problema relativo al segnale di ingresso, sullo schermo appeare uno dei messaggi descritti di seguito. Per risolverve il problema, videere "Sintomi e soluzioni dei problemi" a pagina 18.

Se viene visualizzato FUORI GAMMA

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le voci sottostanti.

Esempio

INFORMAZIONI

FUORIGAMMA INGRESSO1: DVI-D xxx.xkHz/xxxxHz

Se viene visualizzatoo "xxx.x kHz/ xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata delle coratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE > 1280 × 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

Se viene visualizzato NO SEGNALE IN INGRESSO

Significa che non è stato immedso alcun segnale.

Esempio

VAI A RISPARMIO ENERG

Il monitor entrera nel modo di risparmio energetico durante la stagia 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se viene visualizzato CAVO SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato. Esempio

VAI A RISPARMIO ENERG

Il monitor entrera nel modo di risparmio energetico durante la visita. Il visualizzato il messaggio.

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altri apparcechi collegati, consultare il manuale delle istruzioni dell'apparecchio collegato.

Sintomo Controllare quanto segue
L'imagine non viene visualizzata
L'indicatore (alimentazione) non è illuminato o l'indicatore (alimentazione) non si illumina quando viene premuto l'interruttore (alimentazione).	Controllare che il cavo di alimentazione sia collegato correttamente.
Se viene visualizzato CAVO SCOLLEGATO	Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserte nelle rispettive prese (pagea 6). Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti. Verificare che la selezione di ingresso sia correttamente impostata (pagea 8). È stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che CAVO SCOLLEGATO venga visualizzato sullo schermo prima che venga attenuato il modo di risparmio energetico. Non si tratta di un problema di funzionamento.
Se viene visualizzato NO SEGNALE IN INGRESSO o se l'indicatore (alimentazione) è arancione	Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inscrite nelle rispettive prese (pagea 6). Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti. Verificare che la selezione di ingresso sia correttamente impostata (pagea 8). Problema causato dal computer o da altri apparecchi collegati e non dal monitor Il computer si trova nella modalità di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse. Controllare che la scheda grafica sia installata correttamente. Aggiornare la scheda grafica con i driver più recenti. In alternatively, utilizzato la versione della scheda grafica adatta alsystema operativo in uso. Se si utilizes un computer portatile, impostare l'uscita del computer come uscita video (per i dettagli su come impostare l'uscita video, contattare il produttore del computer). Controllare che il computer sia accesso. Riavviare il computer.
Se viene visualizzato FUORI GAMMA	Problema causato dal computer o da altri apparecchi collegati e non dal monitor Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo, quando regolare la scheda grafica del computer come indicatori di seguito: Orizzontale: 28-80 kHz (RGB analogico), 28-64 kHz (RGB digitale, solo per SDM-E76D/SDM-E96D) Verticale: 56-75 Hz (RGB analogico), 60 Hz (RGB digitale, solo per SDM-E76D/SDM-E96D) Risoluzione: 1280 × 1024 o inferiore Avviare il sistema operativo in modalità provvisoria e riavviare il computer dopo aver impostato la risoluzione. Le impostazioni per la modalità provvisoria variano a seconda delsystema operativo in uso. Per ulteriori informazioni, contattare il produttore del computer.
Se viene utilizzato Windows e con questo monitor è stato sostituito un vecchio monitor	Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo e completingare le operazioni descritte di seguito. Selezionare "SONY" dall'elenco "Produzione", quando selezione il nome del modello desiderato dall'elenco "Modello" nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell'elenco "Modello", provare "Plug & Play".
Se si utilizes unsystema Macintosh	Se viene utilizzato l'adattatore Macintosh (non in dotazione), verificare che tale adattatore e il cavo del segnale video sono stati collegati correttamente.
L'immagine è tremolante, salute, oscilla o non è chiara	Regolare i pixel e la fase (pagea 12). Provarac a collegare il monitor a un'altra presa di rete CA, preferibilmente su un circuito diverso. ■Problema causato dal computer o da altri apparecchi collegati e non dal monitor Per l'impostazione più adatta del monitor, consultare il manuale della scheda grafica. Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingressso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede grafiche potrebbero essere un impulso sincronico troppo basso perché il monitor possa sincronizzarvisi correttamente. Regolare la freuenza di refresh del computer (frequenza verticale) per ottenere la migliorare imagine possibile.
L'immagine è sfocata	Regolare la luminosità e il contrasto (pagea 10, 11). Regolare i pixel e la fase (pagea 12). ■Problema causato dal computer o da altri apparecchi collegati e non dal monitor Impostare la risoluzione del computer su 1280 × 1024.
L'immagine è sdoppiata	Eliminare eventuali prolonghe del cavo video e/o scatole di commutazione video. Controllare che tutte le spine siano inserte saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette	Regolare i pixel e la fase (pagea 12). Regolare la posizione dell'imagine (pagea 12). Si noti che alcune modalità video non riempiono lo schermo fino ai bordi.
L'immagine è troppo piccola	Problema causato dal computer o da altre apparecchi collegati e non dal monitor Impostare la risoluzione del computer su 1280 × 1024.
L'immagine è scura	Regolare la luminosità mediante il menu LUMINOSITÀ (pagea 11). Regolare la retroilluminazione (pagea 10). Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o ellittici (effetto moiré)	Regolarie i pixel e la fase (pagea 12).
Il colore non è uniforme	Regolarie i pixel e la fase (pagea 12).
Il colore bianco non è perfetto	Regolarie la temperatura di colore (pagea 13).
I tasti del display non funzionano (cione visualizzato sullo schermo)	Se il blocco dei menu è impostato su Sì, impostarlo su NO (pagea 15).
Il monitor si spegne molto poco	Problema causato dal computer o da altre apparecchi collegati e non dal monitor Disattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nella schermata del menu non è corretta	A seconda dell'impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni clencate di seguito:

• Nome del modello: SDM-E76A, SDM-E96A, SDM-E76D o SDM-E96D
  -Numero di serie
• Desrzione dettagliata del problema
  Data di acquisto
• Nome e caratteristica tecniche del computer e della scheduledografia

Caratteristiche tecniche

SDM-E76A

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 17,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz

(RGB analogico)

Verticale: 56 - 75Hz (RGB analogico)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0.7 Vp-p, 75 Ω, positivo

SegnaleSYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(orizzontale verticale separati)

Requisiti di alimentazione 100-240 V, 50-60 Hz

massimo 1,0 A

Temperatura di utilizzo 5-35 °C

Dimensioni (largezza/altezza/profondita)

Display (5^)

Circa 382× 403,2× 193,2mm

Peso Circa 4,5 kg

Plug & Play DDC2B

AccessorviVedereapagina6.

SDM-E96A

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 19,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz

(RGB analogico)

Verticale: 56 - 75Hz (RGB analogico)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0.7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ

positivo o negativo

(orizzontale verticale separati)

Requisiti di alimentazione 100-240 V, 50-60 Hz

massimo 1,0 A

Temperatura di utilizzo 5-35 °C

Dimensioni (largezza/altezza/profondita)

Display (5^)

Circa 420× 433,1× 193,2mm

Peso Circa 5,5kg

Plug & Play DDC2B

Accessoriedeapagina6.

• Condizione di sincronizzazione orizzontale e verticale consigliata

L'ampietza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8~ s a seconda di qual è più ampia.
L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 msec.
L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450~ sec

Il design e le caratteristiche tecniche sono soggetti a modifiche alla sua preavviso.

SDM-E76D

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 17,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz

(RGB analogico)

28-64 kHz

(RGB digitale)

Verticale: 56 - 75Hz (RGB analogico)

60Hz (RGB digitale)

Risoluzione Orizzontale: massimo 1280 puniti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

SegnaleSYNC

Livello TTL, 2,2k

positivo o negativo

(orizzontale e verticale separati)

Segnale RGB (DVI) digitale: TMDS

(collegamento singolo)

Requisiti di alimentazione 100-240 V, 50-60 Hz,

massimo 1,0 A

Temperatura di utilizzo 5-35 °C

zza/profondita)

Display (5^)

Circa 382× 403,2× 193,2mm

Peso Circa 4,5 kg

Plug & Play DDC2B

Accessori Vedere a pagina 6.

SDM-E96D

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 19,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz

(RGB analogico)

28-64 kHz

(RGB digitalc)

Verticale: 56 - 75Hz (RGB analogico)

60Hz (RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

SegnaleSYNC

Livello TTL, 2.2k

positivo o negativo

(orizzontale verticale separati)

Segnale RGB (DVI) digitale: TMDS

(collegamento singolo)

Requisiti di alimentazione 100-240 V, 50-60 Hz

massimo 1,0 A

Temperatura di utilizzo 5-35 °C

Dimensioni (larghezza/altezza/profondita)

Display (5^)

Circa 420× 433,1× 193,2mm

Peso Circa 5,5kg

Plug & Play DDC2B

Accessoriedelegerepagina6.

• Condizione di sinceronizzazione orizzontale e verticale consigliata

L'ampietzza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8~ s a seconda di qual è più ampia.
L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450~ sec

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

TCO'03 Eco-document

■ Congratulations!

2 Abra [Utility] e selezione [MAC].

Se "xxx.x kHz/ xxx Hz" for visualizzato

Se "RESOLUTION >1280× 1024 for visualizzato

7SCHERPTE (pagina 13)

6Zlacce AC IN (str.8)
