WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

De stroomvoorzieening van dit toestel is nicht afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zich uitgeschakeld. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeerkleine hoeveelheid stroom te verbruiken.

Alleen voor klanten in Nederlands

Bij dit product zijn batterijen geleverd.
Wonneer deze leeg�, moet u ze nicht weglooien maar inlevenen als KCA.

INHoud

INLEIDING

KENMERKEN 2

VAN START 3
Meegeleverde accessoires 3
Inzetten van batterijen in de afstandsbediening..... 3

BEDIENINGSORGANEN EN FUNCTIES. 4

Voorpaneel. 4
6. Afstandsbediening 6
7. Gebruiken van de afstandsbediening 7
Display Voorpaneel 8

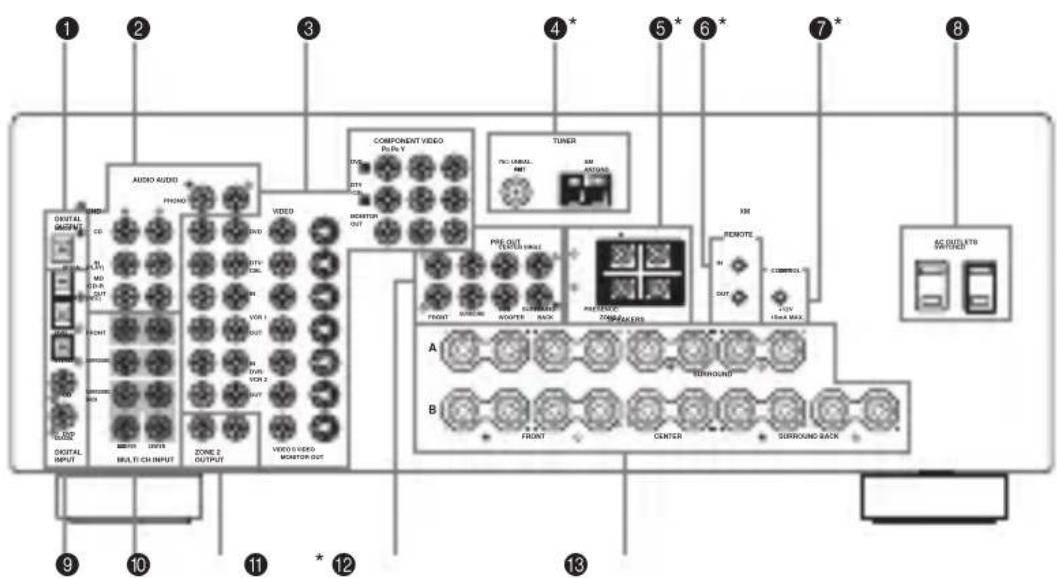

Achterpaneel 10

VOORBEREIDINGEN

LUIDSPREKER SETUP 11

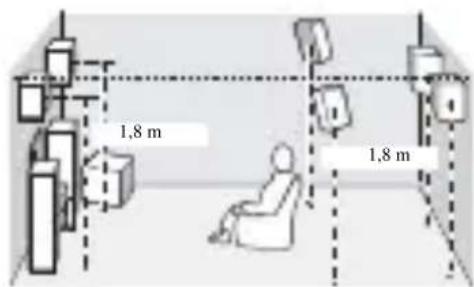

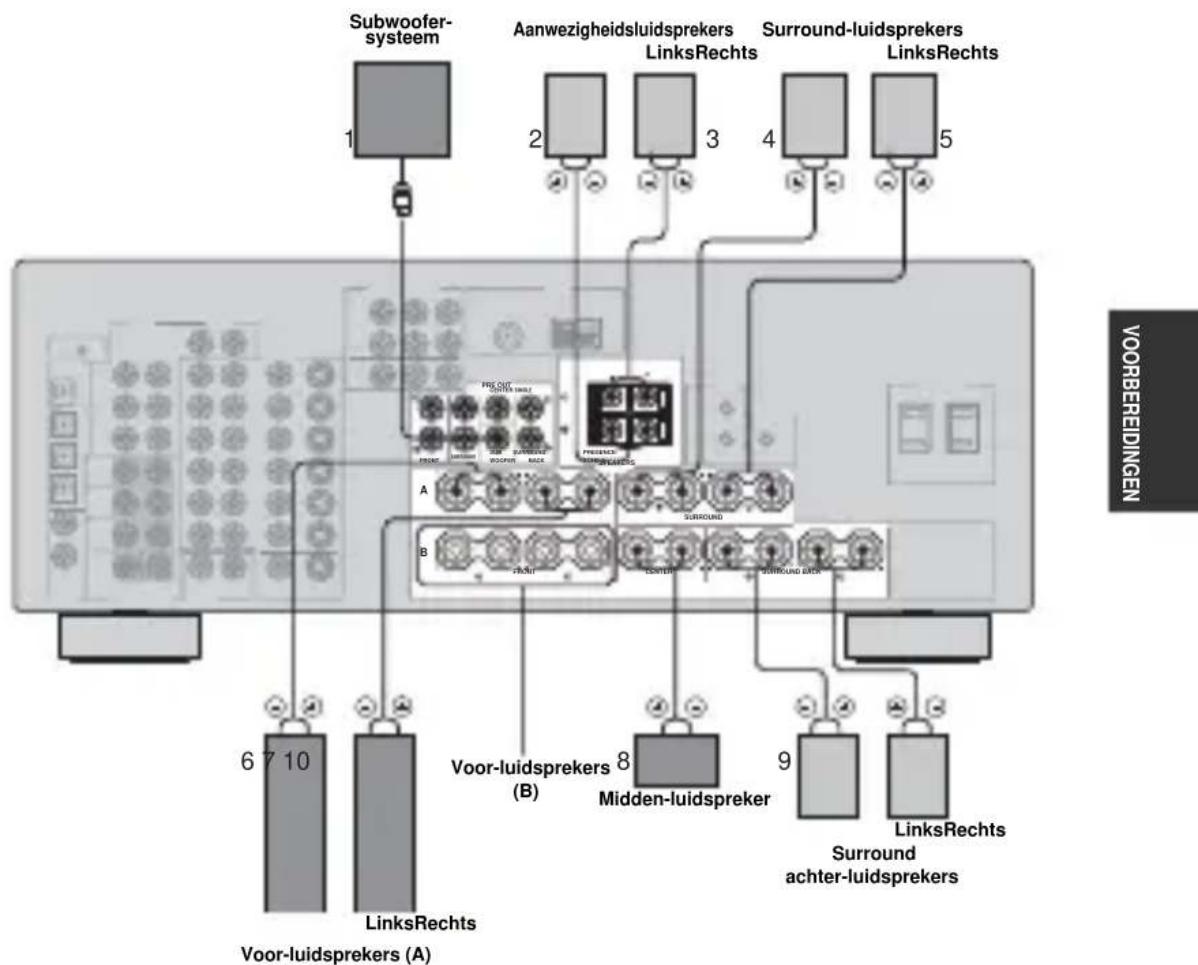

Opstelling van de luidsprekers 11
Luidspreker-aansluitingen 12

AANSLUITINGEN 15

Voor u componenten gaat aansluiten 15
Aansluiten van videocomponenten. 16

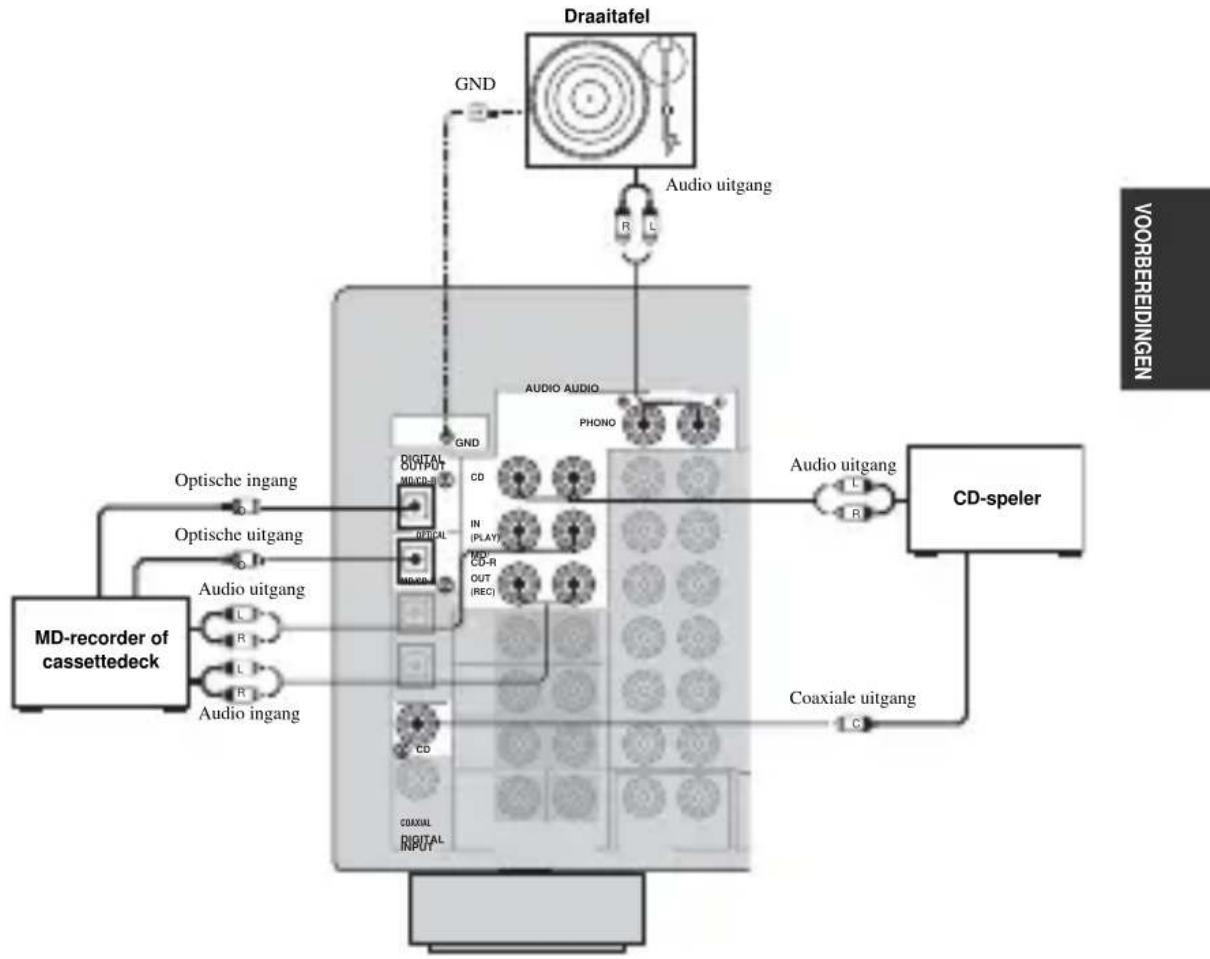

Aansluiten van audiocomponenten. 19

Aansluiten van de FM en AM antennes

(alleen voor de RX-V757) 21
Aansluiten van het netsnoer. 22
Instelling luidsprekerimpedantie 23
Inschakelen van de stroom 23

AUTO SETUP 24

Inleiding 24
Optimalisatie-microfoon setup 24
Beginnen van de setup 25

BASISBEDIENING

WEERGAVE 30

Basisbediening 30
Selecteren van geluidsveldprogramma's 32

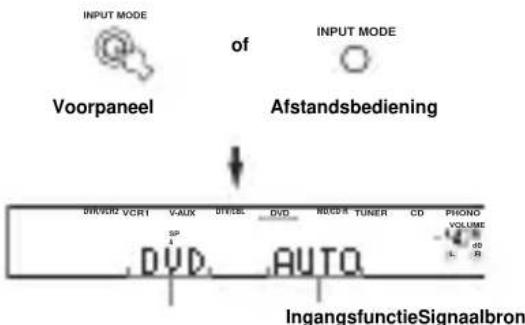

Selecteren van ingangsfuncties 37

FM/AM AFSTEMMEN

(alleen voor de RX-V757). 39
Automatischenhandmatigafstemmen 39
Zenders voorprogrammeren. 40
Selecteren van voorkeuzegers 42
Omwisselen van voorkeuzedeners. 43
Ontvangen van Radio Data Systemeermenders. 44
Overschakelenaar een bepaalde
Radio Data Systemeum functie 45
De PTY SEEK functie 46
De EON functie 47

OPNEMEN 48

GELUIDSVELDPROGRAMMA'S

GELUIDSVELDPROGRAMMA

BESCHRIJVINGEN. 49
Voor film/video bronnen 49
Voor muziekmaterialiaal 51

GEAVANCEERDE BEDIENING

GEAVANCEERDE BEDIENING. 52

Selecteren van de OSD (in-beeld display) weergavefunctie 52
Gebruiken van de slaaptimer 52
Handmatig instellen van de luidsprekersniveauaus.... 53

SET MENU. 54

Gebruiken van het SET MENU. 56
1 SOUND MENU. 57
2 INPUT MENU 62
3 OPTION MENU 64

UITGEBREID SETUP MENU 66

KENMERKEN VAN DE

AFSTANDSBEDIENING. 68
Setbedieningstoetsen 68
Instellen van afstandsbedieningscodes 69
Bedieren van andere componenten 71
Overnemen van functies van andere afstandsbedieningen 72
Veranderen van de name van signaalbronnen
in het uitleesvenster. 73
Wissen van ingestelde functies. 74
Wissen van individuele functies 75

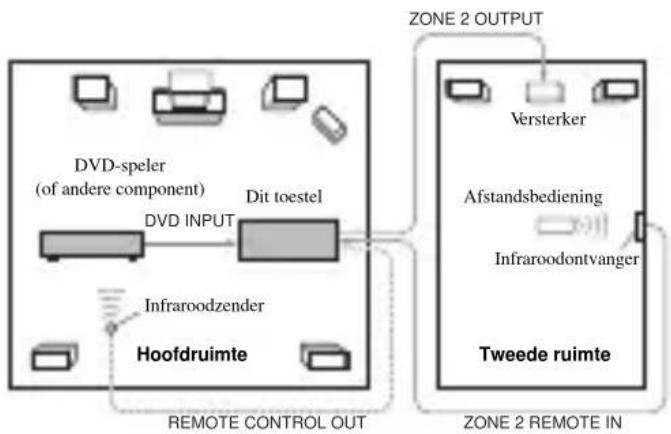

ZONE 2 (alleen voor de RX-V757) 76

Zone 2 aansluitingen. 76
Afstandsbediening vanuit Zone 2 77

AANVULLENDE INFORMATIE

WIJZIGEN VAN GELUIDSVELD

INSTELLINGEN 79
Wat is een geluidsveld 79
Veranderen van instellingen 79

GELUIDSVELD PARAMETER

BESCHRIJVINGEN. 81
OPLOSSEN VAN PROBLEMEN 86

TERUGZETTEN OP DE

FABRIEKSINSTELLINGEN. 91

WOORDENLIJST 92

Audioformaten 92
Geluidsveldprogramma's. 93
Audio informatie 93
Videosignal informatie 94

Ingebouwde 7-kanaals eindversterker

Minimum RMS uitgangsvermogen (0,06%) THV, 20Hz t/m 20 kHz, 8Ω

Voor: 100W + 100W

Midden: 100 W

Surround: 100W + 100W

Surround Achter: 100W + 100W

Kenmerken geluidsveld

Zelf ontwikkelde YAMAHA technologie voor de creatie van geluidsvelden
Dolby Digital/Dolby Digital EX decoder
DTS/DTS-ES Matrix 6.1, Discrete 6.1, DTS Neo:6, DTS 96/24 decoder
Dolby Pro Logic/Dolby Pro Logic II/ Dolby Pro Logic IIx decoder
Virtual CINEMA DSP
SILENT CINEMA

Verfiijnde AM/FM tuner (alleen voor de RX-V75

40 Willekeurig en gemakkelijk toegankelijk voorkeuzegers
Automatisch voorprogrammeren
Wijzigen van voorkeuzegers

(Bewerken voorkeuzedeners)

Overige kenmerken

YPAO:YAMAHA Parametric Room Acoustic Optimizer voor automatische instelling van uw luidsprekers
192-kHz/24-bits D/A converter
Een SET MENU met items waarmee u dit toestel optimalk aunt aanpassen aan uw Audio/Videoysteme
8 extra ingangsaansluitingen voor geschiden multikanaals signalen
PURE DIRECT voor onversneden, natureurgetrouwe weergave van analoge en PCM bronnen
De in-beeld displayfunctie maakt de bediening van dit toestel gemakkelijk
S-video in-/uitgangsaansluitingen
Component video in-/uitgangsaansluitingen
Videosignal conversie (compositiet video S-video component video) voor de monitor uitgang
Optisch en coaxial digitale audio-aansluitingen
Slaaptimer
Middernacht luisterfuncties voor film en muziek
Afstandsbediening met voorgeprogrammeerde fabrikantencodes en "leer-functie"
Zone 2 aangepaste installment mogelijkheid (alleen voor de RX-V757)

• Dit document is de handleiding voor zowel de RX-V757 als de DSP-AX757SE. De toepasselijkke modelnamen worden aangegeven, wannee de betreffende functies uniek zijn voor dat model. Op de afbeeldenen worden hoofdzakelijk gebruik gemaakt van de RX-V757.
  -y geeft een bedieningstip aan.
• Sommige handelingen können zowel worden uitgevoerd met de toetsen op het toestel zich als met de afstandsbediening. Als de naam van een toets op de afstandsbediening verschilt van die op het toestel zich, zal de naam van de betreffende toets op de afstandsbedieningussen haakjes vermeld worden.
• Deze handeiding is gedrukt voor uw toestel geproduerd werden. Daarom kannen ontwerp en specificaties gewijzigd zijn als gevolg van verbeteringen enz. Als de handeiding en het product van elkaar verschillen, heeft het product deprioriteit.

Vervaardigd in licentie van Dolby Laboratories.

"Dolby", "Pro Logic", "Surround EX" en het dubbele-D symbolen handelsmerken van Dolby Laboratories.

"DTS", "DTS-ES", "Neo:6" en "DTS 96/24"�n handelsmerken van Digital Theater Systems, Inc.

"SILENT CINEMA" is een handelsmerk van YAMAHA CORPORATION.

VAN START

Meegeleverde accessoires

Controleer of u alle volgende onderdelen inderdaad ontvangen hebt.

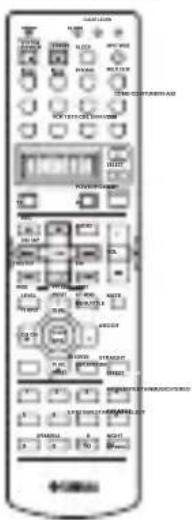

Afstandsbediening

Batterijen (4)
(AAA, R03, UM-4)

AM ringantenne
(alleen voor de RX-V757)

Optimalisatie-microfoon

FM binnenantenne
(alleen voor de RX-V757)

Inzetten van batterijen in de afstandsbediening

1 Druk op en schuif het klepje van het batterijvak.
2 Doe de vier meegeleverde batterijen (AAA, R03, UM-4) in hetvak met de polen de goede kant op (+en - ) zoals aangegeven in het batterijvak.
3 Schuif het klepje terug op+zijnplaats tot het vastklikt.

Opmerkingen over batterijen

• Vervang alle batterijen tegelijk waren u n van de volgende dingen merkt: dat het bereik van de afstandsbediening afneemt, dat de indicator Niet knippert, of dat het Licht van de indicator zwakker worden.
• Gebruik geen oude en weitere batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen door elkaar (alkali en gewone (mangaan) batterijen bijvoorbeeld). Lees de informatie op de verpakking aandachtig door, want de verschillende soorten batterijen konnen erg op elkaar lijken.
• Als de batterijen zijn gaanlekken, moet u ze onmiddelijk weggooien. Raak hetuit de batterijen gelekte materialiaaniet aan en zorgervoordat het Niet op uw kleding enz.komt.Maak het batterijvak goed schoon voor u er neue batterijen in doet.
• Gooi batterijen nooit samen met gewoon huishoudelijk akval weg; neem bij hetweggoieten van batterijen deplaatselijk geldende regelgeving inucht.

Als de afstandsbediening langer dan 2 minuten zonder batterijen zit, of als er lege batterijen in zitten, zal het geheugen gewist worden. Wanner het geheugen gewist is, dient u neue batterijen in de afstandsbediening te doen en moet u eventueel ingevoerde functies opniew programmeren.

BEDIENINGSORGANEN EN FUNCTIONS

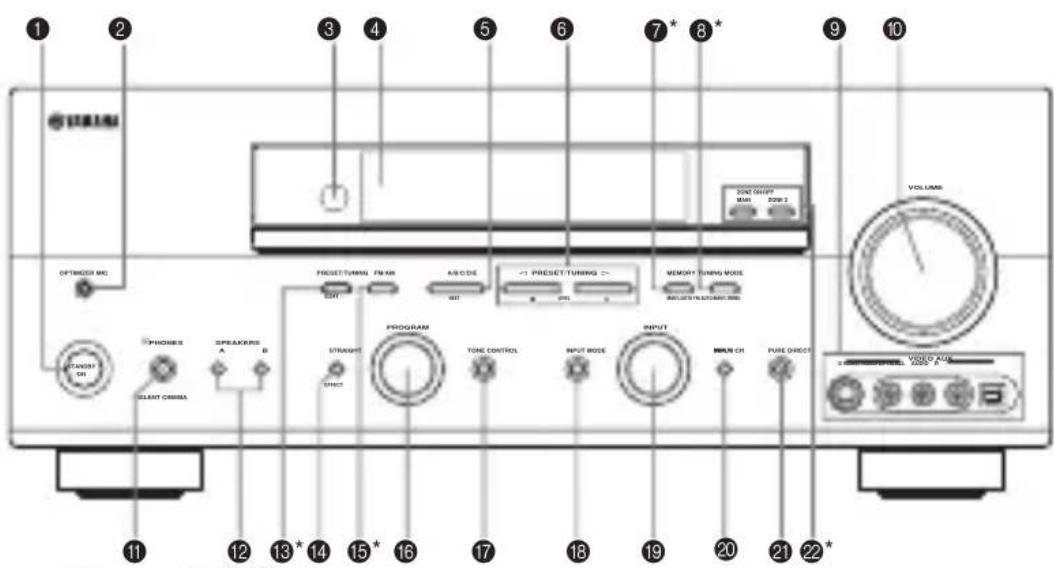

Voorpaneel

* Alleen voor de RX-V757

1 STANDBY/ON

Hiermee zet u het toestel aan ofuit (standby). Wanner u het toestel aan zet, hoort u een klik, waarna het 4 a

5 seconden duurt voor er geluid worden weergegeven.

Opmerking

Wanneer het toestel UIT (standby) staat, worden er nog steeds een heel Klein beetje stroom verbruikt zodat er gereageerd kan worden op de infraroodsgenalen van de afstandsbediening.

2 OPTIMIZER MIC aansluiting

Hierop kurz u de meegeleverde microfoon aansluten voor gebruik met de AUTO SETUP functie (zie bladzijde 24).

3 Sensor voor de afstandsbediening

Deze ontvangt de signalen van de afstandsbediening.

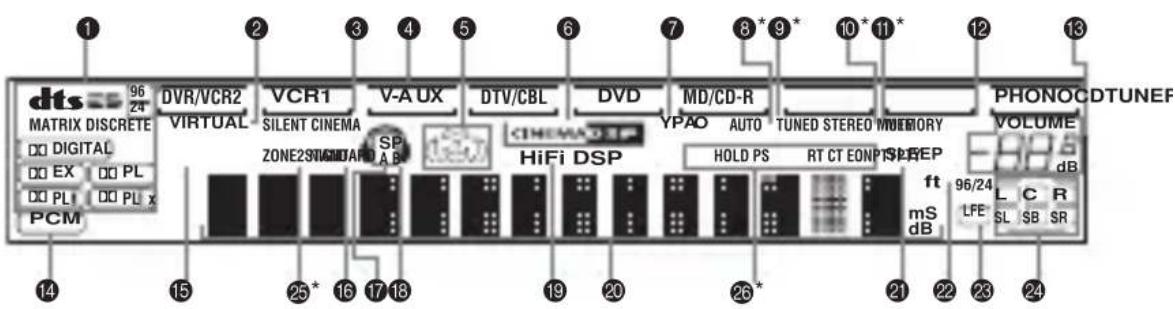

4 Display Voorpaneel

Hierop worden informatatie getoond over de bediening en de toestand waarin het toestel zich bevindt.

5 A/B/C/D/E (alleen voor de RX-V757)

Hiermee cunt u een van de 5 voorkeuzegroepen selecteren (A t/m E) wonneer het toestel in de tenerfunctie (radio) staat.

NEXT

Hiermee selecteert u het luidsprekerkanaal dat u wilt instellen.

6 PRESET/TUNING I /h (alleen voor de RX-V757)

Hiermee stelt u een voorkeuzezender, nummer 1 t/m 8, in wanneer er in de tunerfunctie op het display op het Voorpaneel naast de aanuiding van de radioband een dubbele punt (:) te zien is. U stemt hiermee af op de gewenste freientie wanneer de dubbele punt (:) zich getoond worden.

LEVEL-/+

Hiermee kunt u ook het niveau van het met NEXT geselecteerde luidsprekerkanaal instellen.

7 MEMORY (MAN'L/AUTO FM) (alleen voor de RX-V757)

Hiermee kurz u een zender in het geheugen opslaan. Houd deze toets tenminste 3 seconden ingedrukt om het automatisch voorprogrammeren te lately beginnen.

8 TUNING MODE (AUTO/MAN'L MONO) (alleen voor de RX-V757)

Hiermee schakelt u heen en weeer tussen automatisch afstemmen (AUTO indicator aan) en handmatig afstemmen (AUTO indicatoruit).

9VIDEO AUX aansluitingen

Via.dequeue audio-en video-aansluitingenkunt u een externesignaalbron zoals een spelcomputer aansluten. Om de signalen die via deze aansluitingen binnenkomen wee tegeven,dientuV-AUXin te stellen als signaalbron.

0 VOLUME

Hiermee kurz u het volume (uitgangsiveau) van alle audiokanalen tegelijk instellen.

Dit heeft geen invloed op het REC OUT niveau.

A PHONES (SILENT CINEMA) aansluiting

Via.dequeue aansluiting kunt ontestoord luisteren met een hoofdtelefoon. Wanner u een hoofdtelefoon aansluit, zullen er geen signalen worden gereprodueerd via de PRE OUT aansluitingen of de luidsprekers. Alle Dolby Digital en DTS audiosignalen worden teruggemengd maar de linker en rechter hoofdtelefoonkanalen.

B SPEAKERS A/B

Met elke druk op de bijbehorende toets zet u de set voorluidsprekers aangesloten op de A en/of B aansluitingen op het中断paneel aan of uit.

C PRESET/TUNING (EDIT) (alleen voor de RX-V757)

Hiermee schakelt u PRESET/TUNING | /h (LEVEL) geen en waarCUSsen voorkeuzegers en gewoon afstemmen.

D STRAIGHT (EFFECT)

Hiermee zet u de geluidsvelden aan ofuit. Wanner STRAIGHT is geseleeteerd zullen de ingangssignalen (2-kanaals of multikanaals) direct, onveranderd worden weergegeven via de bijbehorende luidspreakers, zonder enig toegevoegd effect.

E FM/AM

(alleen voor de RX-V757)

Hiermee schakelt u overaar een andere radioband wonneer het toestel in de tonerfunctie (radio) staat.

F PROGRAM

Hiermee kunt u geluidsveldprogramma's selecteren of de weergave van de lage/hoge tonen regelen (samen met TONE CONTROL).

G TONE CONTROL

Hiermee sunt u de weergave van de lage en hoge tonen regelen voor de linker enrechtter voorkanalen, het midden aanwezigheidskanaal en voor het subwooferkanaal (zie bladzijde 31).

INPUT MODE

Hiermee bepaalt u uw voorkeur (AUTO, DTS, ANALOG) voor het soort signal dat u wilt weergeven wanner een bepaalde component verbonden is met twee of meer van de ingangsaansluitingen (zie bladzijde 37) van dit toestel.

I INPUT keuzeknop

Hiermee sunt u kiezenaar welke signaalbron u wilt luisteren of kijken.

J MULTI CH INPUT

Hiermee selecteert u de met de MULTI CH INPUT aansluitingen verbonden signalaalbron. Indien geselecteerd, zal de MULTI CH INPUT signalaalbron voorrang krijgen over een met INPUT (of met de ingangskeuzetoetsen op de afstandsbediening) geselecteerde signalaalbron.

K PURE DIRECT

Hiermee zet u de PURE DIRECT weergavefunctie aan ofuit (zie bladzijde 35).

L ZONE ON/OFF toetsen (alleen voor de RX-V757)

MAIN

Hiermee sunt u het toestel bedieren vanuit de hoofdruimte (zie bladzijde 77).

ZONE 2

Hiermee kunt u het toestel bedieren vanuit de secundaire ruimte (Zone 2) (zie bladzijde 77).

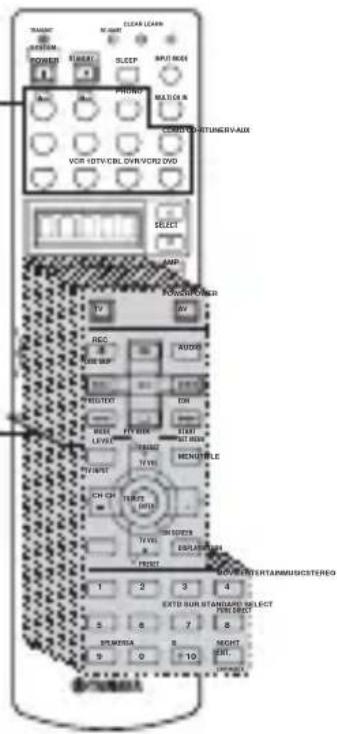

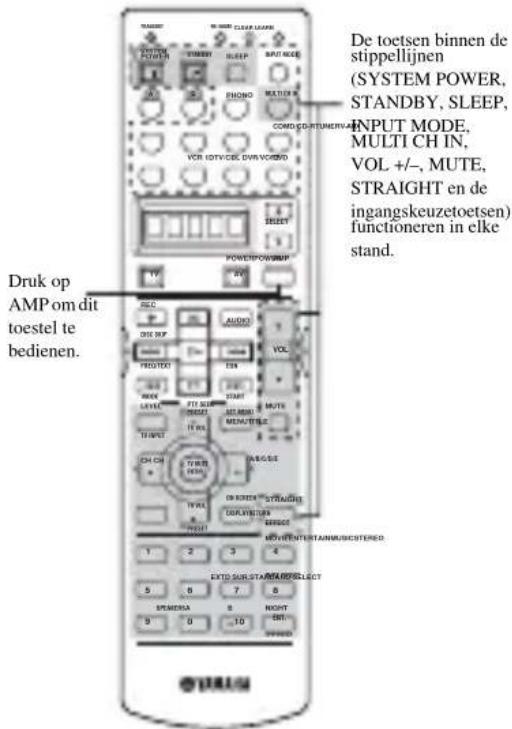

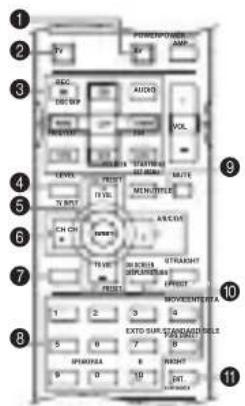

Afstandsbediening

In dit hoofdstuk worden de functies van de toetsen op de bij dit toestel behorende afstandsbediening beschreiben. Zie "KENMERKEN VAN DE AFSTANDSBEDIERING" op bladzijde 68 als u andere componenten wilt konnen bedieren.

1 Infrarood venster

Hiervandaan worden de infraroodsignalen verzonden. Richt dit venster op de component die u wilt bedieren.

2 TRANSMIT indicator

Knippert wanner de afstandsbediening signalen uitzendt.

3 STANDBY

Hiermee zet u het toesteluit (standby).

4 SYSTEM POWER

Hiermee zet u het toestel aan.

5 Ingangskeuzetoetsen

Hiermee selekteert u de wee ter geven signaalbron en bepaalt u welke set bedieningstoetsen gebruikt worden.

6 Uitleesvenster

Toont de naam van de geselecteerde signaalbron die u wilt bedieren.

7 LEVEL

Hiermee aunt u een luidsprekerkanaal selecteren om hetiveau in te stellen.

8 Cursoroetsenu/dj/IENTER

Hiermee kurz u geluidsveldparameters of SET MENU onderdelen selecteren en instellen.

Druk op i om een voorkeuzegroep (A t/m E) te kiezen wanneer het toestel in de tunerstand (radio) staat (alleen voor de RX-V757).

Druk op u /d om een voorkeuzenummer (1 t/m 8) te kiezen runaway het toestel in de tunesstand (radio) staat (alleen voor de RX-V757).

9 RETURN

Hiermee keert u terug maar het vorige menu bij instellenen via het SET MENU.

0 Geluidsveldprogramma/cijfertoetsen

Hiermee kunt u geluidsveldprogramma's selecteren.
Wanneer het toestel in de tunesfungtie staat (alleen voor de RX-V757),kunt u met de cijfertoetsen 1 t/m 8 direct Voorkeuzegers selecteren.
Gebruik SELECT om 2-kanaals material met surroundweergave wee ter geven (zie bladzijde 34).
Gebruik EXTD SUR. om te schaken tuussen 5.1- en 6.1/7.1- kanaals weergave van multikanaals materiaal (zie bladzijde 33). Gebruik PURE DIRECT om de PURE DIRECT weergavefunctie aan of uit te zetten (zie bladzijde 35).

A SPEAKERS A/B

Met elke druk op de bijbehorende toets kurz u de set voorluidsprekers die is verbonden met de A en/of B aansluitingen op hetchyterpaneel in- of uitschakelen.

B RE-NAME

Hiermee kunt u de naam van de signaalbron in het uitleesvenster veranderen (zie bladzijde 73).

C CLEAR

Hiermee sunt u dingen wissen bij de leerfungtie en bij het veranderen van de getoonde namen voor signalbronnen of bij het instellen van afstandsbedieningscodes (zie bladzijde 74).

D LEARN

Hiermee sunt u fabrikantencodes instellen of fucties.
overnemen van andere afstandsbedieningen (zie de bladzijden 69 en 72).

E SLEEP

Hiermee kunt u de slaaptimer instellen.

INPUT MODE

Hiermee bepaalt u uw voorkeur (AUTO, DTS, ANALOG) voor het soort signal dat u wilt weergeven wanner een bepaalde component verbonden is met twee of meer van de ingangsaansluitingen (zie bladzijde 37) van dit toestel.

G MULTICH IN

Hiermee selecteert u de MULTI CH INPUT functie bij gebruik van een externde decoder (enz.).

H SELECT k/n

Hiermee aunt u een andere component selecteren die u onafhankelijk van de met de ingangskeuzetoen geselecteerde signalbron kunt bedieren.

I AMP

Selecteren van de AMP functie. U moet de AMP functie kiezen om het hoofdtoestel zich te bedieren.

J VOL+/-

Hiermee verhoogt of verlaagt u het volume.

K MUTE

Deze toets schakelt de geluidsweergaveijdelijk uit. Druk nogiens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten.

L SET MENU

Hiermee schakelt u de SET MENU functie in.

M ON SCREEN

Hiermee kurz u bepalen welke gegevens van het in-beeld display (OSD) door dit toestel maar uw beeldschemm worden doorgestuurd.

N STRAIGHT (EFFECT)

Hiermee zet u de geluidsvelden aan ofuit. Wanner STRAIGHT is geselecteerd zullen de ingangssignalen (2-kanaals of multikanaals) direct, onveranderd worden weergegeven via de bijbehorende luidsprekers, zonder enig toegevoegd effect.

O NIGHT

Hiermee kurz u de nacht-luisterfuncties aan of uit zetten (zie bladzijde 35).

P Radio Data Systemeafstemtoetsen (alleen voor de RX-V757)

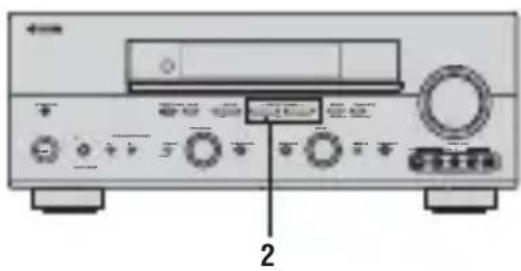

FREQ/TEXT

Druk op deze toets wanneer het toestel een Radio Data System zender ontvangt om te schakelenussen de PS functie, PTY functie, RT functie, CT functie (als de zender deze Radio Data System gegevens verzorgt) en/of het Frequencydisplay (zie bladzijde 45).

PTY SEEK MODE

Druk op deze toets om het toestel in de PTY SEEK functie te zetten (zie bladzijde 46).

PTY SEEK START

Druk op deze toets om het zoekenaar een geschikte zender te latenten beginnen nadat u het gewenste programmatype heeft geselecteerd in de PTY SEEK functie (zie bladzijde 46).

EON

Druk op deutsche toets om automatisch af te stemmen op een radioprogramma van het door u gewenste type (NEWS, INFO, AFFAIRS, SPORT) (zie bladzijde 47).

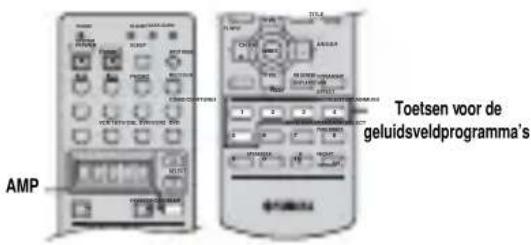

Gebruiken van de afstandsbediening

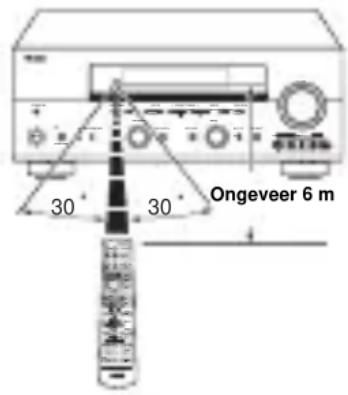

De afstandsbediening zendt een gerichte infraroodstraaluit.

Richt de afstandsbediening op de sensor op het toestel dat u wilt bedieren.

■ Omgaan met de afstandsbediening

• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Laat de afstandsbediening nicht vallen.

• Laat de afstandsbediening nicht liggen en bewaar hem nicht op de volgende plekken:

• Zoer vochtige plekken, bijvoorbeeld bij een bad

• plekken waar de temperatuur hoog kan oplopen,
  zoals naast de verwarming of kachel
  -zeerkoudeplekken
• stoffige plekken

Display voorpaneel

* Alleen voor de RX-V757

1 Decoder indicators

Wonneer één van de decoders van dit toestel in werkig is,
zal de bijbehorende indicator oplichten.

2 VIRTUAL indicator

Licht op wanner Virtual CINEMA DSP in werkig is (zie bladzijde 36).

3 SILENT CINEMA indicator

Licht op wanner er een hoofdtelefoon is aangesloten en er een geluidsveldprogramma is geseleerd (zie bladzijde 31).

4 Signaalbron indicators

Een cursorstreepje geeft aan welke signaalbron worden weergegeven.

5 Geluidsveld indicators

Lichten op om aan te given welke DSP geluidsvelden er in werkig+zijn.

DSP aanwezigheidsgeluidsveld

Licht op wanner u een CINEMA DSP geluidsveldprogramma selekteert.

7 YPAO indicator

Licht opijdens de automatische set-up en wanner de automatische luidspreker-instellen onveranderd worden gebruikt.

8 AUTO indicator

(alleen voor de RX-V757)

Licht op wanneer dit toestel in de automatische afstemfunctie staat.

9 TUNED indicator

(alleen voor de RX-V757)

Licht op wanner dit toestel is afgestemd op een zender.

0 STEREO indicator

(alleen voor de RX-V757)

Licht op wonneer het toestel een sterk FM stereosignaal ontvangt en de AUTO indicator brandt.

A MEMORY indicator

(alleen voor de RX-V757)

Knippert ten teken dat een zender opgeslagen kan worden.

B MUTE indicator

Knippert wanneer de MUTE functie (tijdelijk uitschakelen geluidsweergave) is ingeschakeld.

C VOLUME niveau-aanduiding

Geeft het huidige volumeniveau aan.

PCM indicator

Licht op wanneer dit toestel PCM (pulscode modulatie) digitale audiosignalen weergeeft.

E STANDARD indicator

Licht op wonneer er een decoder is geselecteerd (zie bladzijde 34).

F NIGHT indicator

Licht op wanner u de nacht-lusterfunctie selecTeert.

GSPABindicators

Lichten op om aan te Geven welke set voor-luidsprekers is geseleeteerd. Beide indicators lichten op wonneer beiden sets luidsprekers worden geseleeteerd.

Hoofdtelefoon indicator

Licht op wanner er een hoofdtelefoon is aangesloten.

I HiFi DSP indicator

Licht op wanner u een HiFi DSP geluidsveldprogramma selecteert.

J Multifunctioneel display

Toont de naam van het huidige geluidsveldprogramma en andere gegevens bij het invoeren of wijzigen van instelleningen.

K SLEEP indicator

Licht op wanner de slaaptimer is ingeschakeld.

96/24 indicator

Licht op wanner dit toestel een DTS 96/24 signal ontvangt.

M LFE indicator

Licht op wanneer het ingangssignaal een LFE signaal bevat.

N Indicators ingangskanalen

Deze gehen aan uit welke kanalen het huidige digitale ingangssignaal bestaat.

ZONE 2 indicator

(alleen voor de RX-V757)

Licht op wanneer Zone 2 in werkung is.

P Radio Data System indicators (alleen voor de RX-V757)

De Radio Data Systeem geveens die worden verzorgd door de Radio Data Systeem zender waar op dit moment op is afgestemd zullen oplichten.

EON Licht op wanner er is afgestemd op een Radio Data Systemeer zender die EON gevevens aanbiedt. PTY HOLD Licht op wanner er met de PTY SEEKzoekfunctie aan zenders worden gezocht.

Achterpaneel

* Alleen voor de RX-V757 (of andere aansluitingen op de DSP-AX757SE)

1 DIGITAL OUTPUT aansluitingen

Zie bladzijde 19 voor details.

2 Aansluitingen voor audio-apparatuur

Zie bladzijde 19 voor meer informatie over deze aansluitingen.

3 Aansluitingen voor video-apparatuur

Zie de bladzijden 16 en 18 voor meer informatie over deze aansluitingen.

4 Antenne-aansluitingen (alleen voor de RX-V75

Zie bladzijde 21 voor meer informatie over deze aansluitingen.

5 PRESENCE/ZONE 2 luidsprekeraansluitingen (alleen voor de RX-V757)

PRESENCE luidspreker-aansluitingen (alleen voor de DSP-AX757SE)

Zie bladzijde 13 voor meer informatie over deze aansluitingen.

6 REMOTE IN/OUT aansluitingen (alleen voor de RX-V757)

Zie bladzijde 76 voor details.

7 CONTROL OUT aansluiting (alleen voor de RX-V757)

Dit is een bedieningsaansluiting die alleen voor handelsdoeleinden bedoeld is.

8 AC OUTLET(S)

Hiermee Aunt eventueel andere A/V componenten van stroom voorzien (zie bladzijde 22).

9 DIGITAL INPUT aansluitingen

Zie de bladzijden 16, 18 en 19 voor details.

0 MULTICH INPUT aansluitingen

Zie bladzijde 17 voor meer informatie over deze aansluitingen.

A ZONE 2 OUTPUT aansluitingen (alleen voor de RX-V757)

Deze aansluitingen produceren uitsluitend analogesignalen. Zie bladzijde 76 voor details.

TUNER INPUT aansluitingen (alleen voor de DSP-AX757SE)

Via deze waansluitingen o signalen ontvangen van de externe tuner.

B PRE OUT aansluitingen

Zie bladzijde 20 voor meer informatie over deze aansluitingen.

C Luidspreker-aansluitingen

Zie bladzijde 12 voor meer informatie over deze aansluitingen.

LUIDSPREKER SETUP

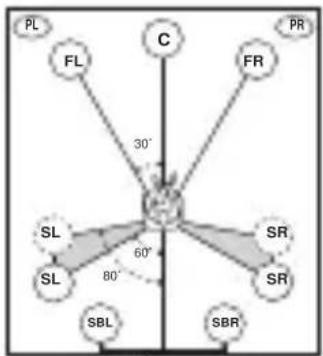

Opstelling van de luidsprekers

Hieronder ziet u de standard ITU-R * opstelling van de luidspeakers. Met deze opstelling profiteert u optimaal van CINEMA DSP en multikanaals audio.

• ITU-R is de aanduiding voor de afdeling radiocommunication van de ITU (International Telecommunication Union).

30~cm ofmeer

Voor-luidsprekers (FR en FL)

De voor-luidsprekers worden gebruikt voor weergave van het hoofdkanaal plus effecten. Plaats deze luidsprekers op gelijke afstand van uw luisterplek. De afstanden van deze luidsprekers tot het beeldschemm要去en ook gelijk zijn.

Midden-luidspreker (C)

De midden-luidspreker is voor weergave van het middenkanaal (diaoog, vocalen enz.). Als het om de een of andere reden Niet möglichk is om een middenluidspreker te gebruiken,kest u ook zonder.De besteresultaten krijgt u erchter met een volledig system. Zorgervoor dat de voorkant van de midden-luidspreker in lijn ligt met de voorkant van uw beeldschemr.Plaats deze luidspreker midden tussen de voor-luidsprekers en zo dicht maybeik bij het beeldschem, bijvoorbeeld direct erboven of eronder.

Surround-luidsprekers (SR en SL)

De surround-luidsprekers worden gebrukt voor omhullende surroundweergave en efecten. Plaats deze luidsprekers awhile uw luisterplek, een beetje waar binnen gericht en ongeveer 1,8 m van de vloer.

Surround hinter-luidsprekers (SBR en SBL)

De surroundchyter-luidsprekergiven een aanvulling op de surround-luidsprekergen zorgen voor realistischer overgangen van vooraaracter. Plaats deze luidsprekerg direct acheer de luisterplek en opdezelfde hoogte als de surround-luidsprekers.U moet ze minstens 30~cm uit elkaarplaaten.In het ideale geval zou u ze opdezelfde afstand uit elkaar要去enplaaten als de Voorluidsprekers.

Subwoofer

Een subwoofer, zoals het YAMAHA Active Servo Processing Subwoofer System, zorgt nicht alleen voor een efectieve versterking van de lage tonen in de diverse weergavekanalen, maar ook voor een natuurgetrouwe reproductie van het LFE (lage freiagentie effecten) kanaal in Dolby Digital en DTS geluidsmaterialiaal. De opstelling van de subwoofer is Niet zo belangrijk, want de zeer lage tonen zichn Niet erg richtingsgevoelig. U kunt de subwoofer het beste in de buurt van de voor-luidsprekersplaatsen. Richt hem een beetje waar het midden van de ruimte om werkkaatsing via de wanden te verminderen.

Aanwezigheidsluidsprekers (PR en PL)

De zogenaamde 'aanwezigheids'-luidsprekers geben een aanvulling op de weergave via de voor-luidsprekers met extra omgevingseffecten geproducedoor door CINEMA DSP (zie bladzijde 49). Deze efecten bestaan onder meer uit geluiden die de filmmakers een stukje verder awhile het scherm wollenplaatsen voor een groter bioscooepfect. Plaats deze luidsprekers voor in de kamer, onceveeer 0,5 - 1m buiten de voor-luidsprekers,ietsrn binnen gericht en onceveeer 1,8m boven de vloer.

Luidspreker-aansluitingen

Let erop dat u de linker (L) en rechter (R) kanalen, "+" (rood) en "-(zwart) op de juiste manier aansluit. Als de aansluitingen Niet kloppen, zar er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen Niet correct is, zar de weergave onnatuurlijk klinken met te weinig lage tonen.

LETOP

• Als u luidsprekers van 4 of 6 Ohm wilt gebruiken moet u de luidsprekerimpedantie van dit toestel instellen op 4 Ohm instellen voor u het systeme gaat gebruiken (zie bladzijde 23).
• Zet het toestel uit voor u de luidsprekers gaat aansluiten.
• Laat de blote luidsprekerdraden elkaar Niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Hierdoor konnen het toestel en/of de luidsprekers beschadigd raken.
• Gebruik magnetisch afgeschemde luidsprekers. Als dergelijke luidsprekers toch uw beeldschem storen, zet de luidsprekers dan verder bij het beeldschem vandaan.

Een luidsprekersnoer bestaat uit twee geisoleerde draden naast elkaar. De ene draad anderscheidt zich van de andere door een andere kleur, of misschien een streep, groef of ribbels. Sluit de afwijkend gestreepte (gegroefde enz.) draad aan op de "+" (rode) aansluitingen van dit toestel en uw luidspreker. Verbind de gewone draad met de "-" (zwarte) aansluitingen.

1 Strip ongeveer 10 mm isolatie van het uiteinde van elk van de luidsprekerdraden.
2 Draai de blootgekomen draadjes in elkaar om kortsluiting te voorkomen.
3 Schroef de knop los.
4 Steek een ontbloot draadeind in het gat aan de zijkant van de aansluiting.

5 Draai de draad verwolgens met de knop wee vast.

Rood: positief (+)
Zwart: negatief (-)

■Verbinden met de PRESENCE/ZONE 2 of PRESENCE luidspreker-aansluitingen

1 Doe het lipje open.
2 Steek een ontbloot draadeind in het gat van de aansluiting.
3 Doe het lipje weer op zijn plaats om de draad vast te zetten.

U kurz zowel aanwezigheids- als surround-achter luidsprekers aansluiten op dit toestel, maar deze zullen nicht tegelijkertijd geluid konnen produceren.

• De surroundchyter-luidsprekers geven het surround achterkanaal in Dolby Digital EX en DTS-ES materialaal weer en werken alleen wonneer de Dolby Digital EX, DTS-ES of Dolby Pro Logic IIx decoder is ingeschakeld.
• De aanwezigheidsluidsprekers produceren omgevingseffecten die worden gecreered door de DSP geluidsvelden. Ze zullen geen geluid produceren runawayer andere geluidsvelden geseleeteerd zich.

■FRONT aansluitingen

U kunt hierop een enkel of twee luidsprekersystemen (6, 7) aansluiten. Als u een enkel luidsprekersysteme

gebruikt, kurz u dit maar keuze met de FRONT A of de B aansluitingen verbinden.

CENTER aansluitingen

Hierop aunt u een midden-luidspreker (8) aansluiten.

■SURROUND aansluitingen

Hierop kunt u surround-luidsprekers (4, 5) aansluiten.

SUBWOOFER aansluiting

Sluit hierop een subwoofer met ingebouwde

eindversterker (1) aan, zoals het YAMAHA Active Servo Processing Subwoofer System.

■SURROUND BACK aansluitingen

Hierop aunt u surround acheer-luidsprekers (9, 10)

aansluiten. Als u slechts een surround achter-luidspreker gebruikt, verbind deze dan met de linker (L) aansluitingen.

■PRESENCE aansluitingen

Hierop kurz u zg. aanwezigheidsluidsprekers (2, 3) aansluiten.

• Als u de RX-V757 gebruikt, kut u deze luidsprekers ook als Zone 2 luidsprekers gebruiken (zie bladzijde 65).

Opstelling van de luidsprekers

AANSLUITINGEN

Voor u componenten gaat aansluten

LETOP

Sluit dit toestel of een van de andere componenten pas aan op hetlichtnet wonneer alle verbindingenussen de componenten gemaakt zich.

■Kabelaanduidingen

Voor analoge signalen

linker analogue bedding

Voor digitale signalen

optische kabels

coaxiale bedrading

Voor videosignalen

videobedrading

S-videobedrading

component videokabels

Analoge aansluitingen

Analoge signalen van andere audiocomponentenkest u via tulpstekkerkabels aansluiten op de analoge aansluitingen van dit toestel. Verbind de rode stekkers met de recht er de witte stekkers met de linker aansluitingen.

■Digitale aansluitingen

Dit toestel heeft digitale aansluitingen voor directe transmissie van digitale signalen via coaxiale bedrading of optische glasvezelkabels. U kunt de digitale aansluitingen gebruiken voor PCM, Dolby Digital en DTS ingangssignalen. Wanner u een bepaalde component zowel met de COAXIAL als met de OPTICAL aansluiting verbindt, za het via de COAXIAL aansluiting binnenkomende signalaal voorrang krijgen. Alle digitale ingangsaansluitingen zijn geschikt voor digitale signalen met een bemonsteringsfrequente van 96kHz

Opmerking

In dit toestel is de verwerking van digitale signalen gescheden van de verwerking van analoge signalen. Daarom hunne audiosignalen die binnenkomen via de analoge ingangsansluitingen ook alleen via de analoge OUT (REC)uitgangsaansluitingen worden weergegeven. Opdezelfde manier zullen via de digitale OPTICAL of COAXIAL) ingangsansluitingen binnenkomende signalen alleen via DE DIGITAL OUTPUT uitgangsaansluitingen worden weergegeven.

Stofkapje

Trek het kapje van de optische aansluiting voor u er de optische glasvezelkabel op aansluit. Gooi het stofkapje Niet weg. Wanner u de optische aansluiting Niet gebruikt, dient u het stofkapje er weeop te doen. Dit kapje beschermt de aansluiting gegen stof en vuil.

Video-aansluitingen

Dit toestel heeft drie soorten video-aansluitingen. Welke aansluiting u nodig heeft hangt af van die van uw beeldschem. De signalen die binnenkomen via de SVIDEO aansluitingen worden automatisch omgezet voor weergave via deVIDEO aansluitingen. Wanner vidEO CONV. op ON (zie bladzijde 64) is ingesteld, zullen signalen die binnenkomen via deVIDEO aansluitingen+kennen worden gereprodueerd via de SVIDEO en COMPONENT VIDEO aansluitingen. Opdezelfde manier zullen signalen die binnenkomen via de SVIDEO aansluitingen+kennen worden gereprodueerd via de COMPONENT VIDEO aansluitingen.

VIDEO aansluitingen

Voor conventionele composiet videosignalen.

SVIDEO aansluitingen

Voor S-videosignalen, in luminantie (Y) enkleur (C) gescheden videosignalen voor een betere beeldkwaliteit.

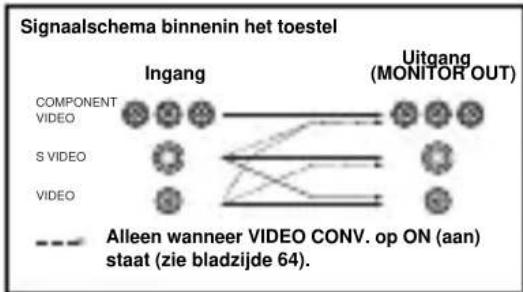

COMPONENTVIDEOaansluitingen

Voor component videosignalen, in luminantie (Y) en kleurverschil (P_B,P_R) geschaffen videosignalen voor de Beste beeldkwaliteit.

Opmerking

Wanner er zowel signalen binnenkomen via de SVIDEO als via de VIDEO aansluitingen, krijgen de via de SVIDEO aansluiting binnenkomende signalen voorrang.

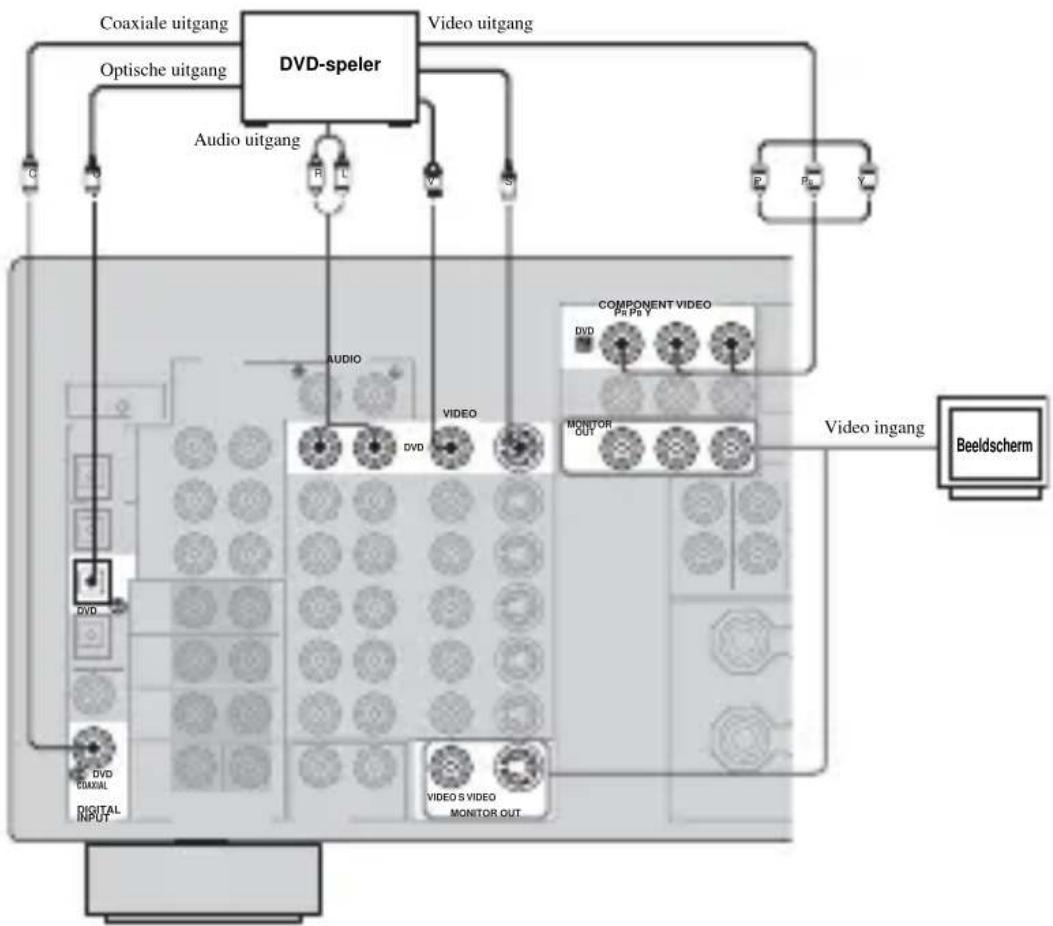

Aansluiten van videocomponenten

Aansluitingen voor DVD weergave

Opmerking

U moet uw videocomponenten op bezelfde manier aansluiten op dit toestel als uw videomonitor indien VIDEO CONV. (zie bladzijde 64) is ingesteld op OFF. Wonneer u bijvoorbijd uw videomonitor op dit toestel heeft aangesloten via een VIDEO aansluiting, dient uw videocomponenten ook via VIDEO aansluitingen met dit toestel te verbinden. (Zelfs wonneer VIDEO CONV. op OFF is ingesteld, zullen S-videosignalen die worden ontvangen van uw videocomponent automatisch door dit toestel worden omgezet waar composiet videosignalen.)

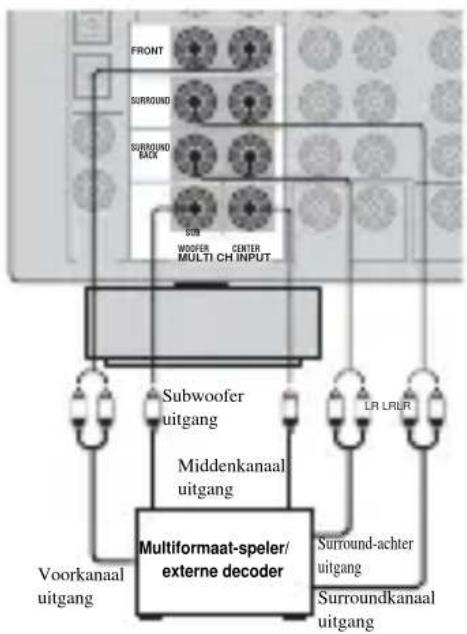

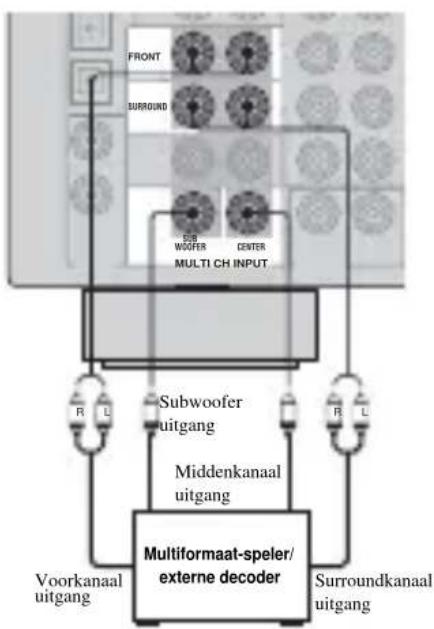

Apparatuur verbinden met de MULTI CH INPUT aansluitingen

Dit toestel is voorzien van 8 extra ingangsaansluitingen (links en rechts FRONT, CENTER, links en rechts SURROUND en links en rechts SURROUND BACK en SUBWOOFER) voor gescheden multikanaals ingangssignalen van een multiformaat-speler, externe decoder, sound processor of Voorversterker.

Verbind de uitgangsaansluitingen van uw multiformaat-speler of externe decoder met de MULTI CH INPUT aansluitingen. Let er goed op dat u de linker en rechtter uitgangen verbindt met de linker en rechtter ingangsaansluitingen voor zowel de voor- als de surroundkanalen.

Voor 6-kanaals ingangssignalen

Voor 8-kanaals ingangssignalen

Opmerkingen

• Wanner u MULTI CH INPUT als signalbron selecTeert, za dit toestel automatisch de digitale geluidsveldprocessor uitschakelen en zult u geen geluidsveldprogramma's hunnen selecteren.
• Dit toestel is nicht in staat de via de MULTI CH INPUT aansluitingen binnenkomende signalen zo te herschikken dat er worden gecompenserd voor eventuele in uw systeme ontbrekende luidsprekers. Daarom bevelen we u aan tenminste een 5.1-kanaals luidsprekersysteme aan te sluiten voor u gebruik maakt van deze functie.
• Wanner er een hoofdtelefoon is aangesloten, zullen alleen de linker en rechter voorkanalen worden weergegeven.

Aansluitingen voor andere videocomponenten

Opmerkingen

Uoot wveoopoment op dezelfde manier aansluiten op dit toestel als uw videomonitor indien VIDEO CONV. (zie bladzij6 64 is ingesteld op OFF. Wanner u bijvoorbend uw videomonitor op dit toestel haets aangesloten via een VIDEO aansluiting, dient uw videocomponenten ook via VIDEO aansluitingen met dit toestel te verbinden.
- De geconverteerde videosignalen worden alleen gereproduederd via de MONITOR OUT aansluitingen. Wanneer uiet wilt opnemen要去 gebruik maken van hetzelfde soort video-aansluitingen (bjv. S-video)ussen alle betrokken componenten.

VIDEO AUX aansluitingen (op het voorpaneel)

Via deze aansluitingen kurz u allerlei videobronnen, zoals spelcomputers of videocamera's, aansluiten op dit toestel.

Aansluiten van audiocomponenten

Aansluitingen voor audiocomponenten

Aansluiten van een draaitafel

De PHONO aansluitingen zijn bedoeld voor een draaitafel met een MM of hoog-vermogen MC cartridge. Als u een draaitafel heeft met een laag-vermogen MC cartridge, dient u een in-line boosting transformator of een MC-kopversterker te gebruiken bij verbinding met deze aansluitingen.

Verbind uw draaitafel met de GND aardaansluiting om ruis in het signalaat verminderen. Bij sommige platenspelers is het echter möglich dat u minder ruis zult horen zonder gebruik te makes van de GND aandaalstuiting.

Aansluiten op een externe versterker

Als u het uitgangsvermogen voor de luidspekers wilt opvoeren, of als u gewoon een andere versterker wilt gebruiken, kut u als volgt een externe versterker verbinden met de PRE OUT aansluiten.

Opmerkingen

• Wanner er audio tulpstekkers zitten in de PRE OUT aansluitingen voor weergave via een externe versterker, mag u niets aansluiten op de correspondende SPEAKERS aansluitingen. Zet het volume van de op dit toestel aangesloten versterker op de hoogste stand.
• De signalen die worden geproduced via de FRONT PRE OUT en CENTER PRE OUT aansluitingen ondervinden invloed van de TONE CONTROL instellen.
• Als SPEAKERS A uit staat en SP B op ZONE B (zie bladzijde 65) is ingesteld, zullen er aleren signalen worden geproducedervie de FRONT PRE OUT aansluitingen.

1 FRONT PRE OUT aansluitingen

Voorkanaaluitgangsaansluitingen op lijniveau.

2 SURROUND PRE OUT aansluitingen

Surroundkanaaluitgangsaansluitingen op lijniveau.

3 CENTER PRE OUT aansluiting

Middenkanaaluitgangsaansluitingenopljnniveau.

4 SURROUND BACK PRE OUT aansluitingen

Surround aller- of aanwezigheidskanaaluitgangsaansluitingen op lijniveau.

5 SUBWOOFER PRE OUT aansluiting

Sluit hierop een subwoofer met ingebouwde eindversterker aan, zoals het YAMAHA Active Servo Processing Subwoofer System.

Opmerkingen

Elke PRE OUT aansluiting produeert hetzelfde signalaal als de correspondende luidspreker-aansluiting.
Regel het volume van de subwoofer met de bedieningsorganen op de subwoofer zich. U kunt het volumeniveau ook regelen met de afstandsbediening (zie "Handmatig instellen van de luidspreknersniveaua" op bladzijde 53).
- Het is möglich dat sommige signalen nicht worden gereproduced via de SUBWOOFER PRE OUT aansluiting, afhankelijk van de SPEAKER SET (zie bladzijde 57) en LFE/BASS OUT (zie bladzijde 58) instellen.

Aansluiten van de FM en AM antennes (alleen voor de RX-V757)

Dit toestel worden geleverd met zowel een FM als een AM binnenantenne. Normaal gesproken zorgen deze antennes voor een voldoende sterke ontvangst. Verbind de antennes op de juiste manier met de bijbehorende aansluitingen.

Aarde (GND aansluiting)

Voor de grootst möglichke verliegheid en zo

min möglichst storing dient u de antennae GND aansluiting goed te aarden. Een

goede arising wirdt bijvoorbeend verzorgd door een metalen staaf die in vochtige

grond gedreven is.

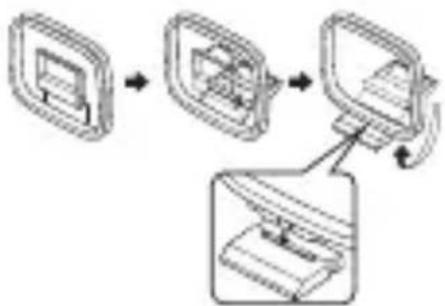

■Aansluiten van de AM ringantenne

Maak de AM ringantenne gebruikskaar.

2 Houd het lipje ingedrukt zodat u de AM

antennedraden in de AM ANT en GND aansluitingen kunt steken.

3 Stel de AM ringantenne zo op dat u de Beste ontvangst verkrijgt.

Opmerkingen

• De AM ringantenne moet Niet te zich bij dit toestel geplaatst worden.
• De AM ringantenne moet alkijd aangesloten blijven, zichs als er een AM buitenantenne op dit toestel is aangesloten.
• Een goed geinstalleerde buitenantenne geeft een betere ontvangst dan een binnenantenne. Als u last hebft van een slechte ontvangst, probeer dan of de ontvangst verbetert met een buitenantenne. Vraag bij uw dichtstbijznde erkende YAMAHA dealer of service-centrum maar de möglichkheden met buitenantennes.

Aansluiten van het netsnoer

Aansluiten van het netsnoer

Stek de stekker van het netsnoer in het stopcontact.

AC OUTLET(S) (SWITCHED)

DSP-AX757SE 1 netstroomaansluiting RX-V757 2 netstroomaansluitingen

Via de netstroomaansluitingen op dit toestel kurz u andere componenten in uw system van stroom voorzien.

De stroomvoorziening van de AC OUTLET(S) stopcontacten worden geregeld door de STANDBY/ON toets van dit toestel (of SYSTEM POWER en

STANDBY).Deze aansluiting(en) voorzien de erop aangesloten componenten van stroom wanneer dit toestel aan staat. Voor informatie over het maximale vermogen (totale stroomverbruik van de componenten)

"TECHNISCHE GEGEVENS" op bladzijde 95.

■Geheugen back-up

De geheugen back-up schakeling voorkomt dat de opgeslagen geeverns verloren gaan wanner het toestel uit (standby) staat. Wanner echter de stekker uit het stopcontact gehaald worden de stroomvoorziening om een andere reden langer dan een week onderbroken worden, zullen de opgeslagen geeverns verloren gaan.

Instelling luidsprekerimpedantie

LET OP

Als u luidsprekers van 4 of 6 Ohm gebruikt, dient u de impedantie als volgt in te stellen op 4 of 6 Ohm voor u de stroom inschakelt.

Zorg ervoor dat het toestel uit (standby) staat.

1 Zet het toestel uit, houd STRAIGHT (EFFECT) ingedrukt en druk op STANDBY/ON.

Dit toestel worden ingeschakeld en "SP IMP." zal verzschijnen op het display op het voorpaneel.

Houd ingedrukt en druk op

SP IMP.

2 Druk net zo vaak op STRAIGHT (EFFECT) tot u "4Ω MIN" heeft geselecteerd.

STRAIGHT

3 Druk op STANDBY/ON om de stroom uit te schakelen.

De gemaakte instelling wordt de volgende keer wanner u dit toestel aan zet in werking gesteld.

Inschakelen van de stroom

Wonneer alle aansluitingen gemaakt zich, kurz u dit toestel aan zetten.

1 Druk op STANDBY/ON (of op SYSTEM POWER op de afstandsbediening) om dit toestel aan te zetten.

Voorpaneel
of

Afstandsbediening

Zet het beeldschem dat is aangesloten op dit toestel aan.

AUTO SETUP

Inleiding

Deze receiver maakt gebruik van YAMAHA Parametric Room Acoustic Optimizer (YPAO) technologie zodate u zich geen lastige luidspreker-installingen hoeft te doeen en waardoor een zeer accurate instelling worden verkreten.

De meegeleverde optimalisatie-microfoon pikt het geluid op dat uw luidsprekers make in de omgeving waar u ze daadwerkelijk zult gebruiken.

Opmerkingen

• Wij wijzen u erop dat het normala is ditijdens de automatische setup luide testtonen worden geproduerd.
• Als de automatische setup stopt en er een foulmeling op het scherm verschijnt, dient u de procedure voor het oplossen van problemen op bladzijde 28 te volgen.

YPAO voert de volgende controles uit en maakt de juiste instelleningen voor een zo optimaal möglichke weergave van uw system.

WIRING:

Controleert welke luidsprekers er aangesloten zich en de polariteit van elk van de luidsprekers.

SIZE:

Controleert de frequentriespons van elk van de

luidsprekers en stelt de crossover/hoge afsnijfrequentie in voor de subwoofer om de weergave van de luidspekers in relatie tot de subwoofer te verbeteren.

DISTANCE:

Controleert de afstand van elk van de luidsprekers tot de luisterplek en stelt de juiste vertraging in voor elk kanaal zodat het geluiduit alle luidsprekers op hetzelfde moment aankomt op de luisterplek. Controleert ook de fase van elke luidspreker.

EQUALIZING:

Regelt de frequently en het niveau voor elk kanaal van de parametrische equalizer om interferentieussen de kanalen te verminderen en een samenhangend geluidsveld te creeren. Dit is vooral van belang wanner u luidsprekers van verschillende merken of afmetingen door elkaar ggebruikt of een kamer hebft met unieke akoestische eigenschappen.

YPAO ijking maakt gebruik van drie parameters (frequentie, niveau en Q factor) voor elk van de zeven banden van de parametrische equalizer voor een zeer preciseze automatische instelling van de frequentiekarakteristieken.

LEVEL:

Controleert en regelt het geluidsniveau (volume) van elk van de luidsprekers.

Optimalisatie-microfoon setup

1 Verbind de meegeleverde optimalisatie-microfoon met de OPTIMIZER MIC aansluiting op het voorpaneel.

Opmerkingen

• Nadat u de automatische setup heeft afgemaakt要去 u de optimalisatie-microfoon waar losmaken.

• De optimalisatie-microfoon is Niet goed bestand gegen warmte.

• Houd hem.daaromuitdirect zonlicht.

• Laat hem ook nicht bovenop dit toestel liggen.

2 Plaats de optimalisatie-microfoon op een vlak en horizontala oppervlak met de omnidirectionele microfoonkop aan boven op uw normale luisterplek.

Gebruik indien möglichk een statief (o.i.d.) om de optimalisatie-microfoon vast te zetten op bezelfde hoogte als waar uw oren zich zonden bevinden wanner u op uw luisterplek zit.

Opstelling optimalisatie-microfoon

Beginnen van de setup

Voor de beste resultaten moet u ervoor zorgen dat de ruimte zo stil möglich isijdens de automatische setup (YPAO). Als er teveel andere geluiden zijn, is het möglich dat de resultaten tegenvallen.

y Als het volume en de crossover/hoge afsnijfrequentie van uw subwoofer apart ingesteld kuren worden, zeit het volume dan tussen de 9 en 11研究成果 (bij een draaiknop) en zeit de crossover/hoge afsnijfrequentie zo hoog möglichk.

Subwoofer

1 Zet dit toestel en uw beeldschemr aan.

Controleer of het OSD (in-beeld display) indediaard wordt weergegeven.

2 Druk op AMP.

3 Druk op SET MENU.

Wanner MEMORY GUARD is ingesteld op ON, kunt u geen andere SET MENU itemsmeer selecteren (zie bladzijde 60).

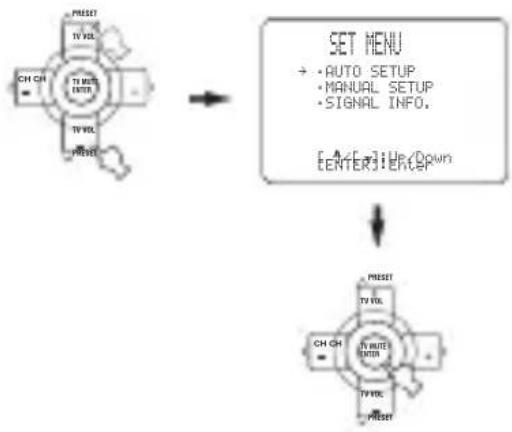

4 Druk op u /d,selecteer AUTO SETUP en druk verwolgens op ENTER.

5 Druk op u /d, selecteer SETUP en druk verzolgens op j /i om de gewenste instelling te selectoren.

AUTO Om de automatische setup uit te voeren (YPAO).

RELOAD Om de instellingen van de LAST uitgevoerde automatische setup (YPAO) opnieuw te laden en zo handmatige wijzigingen ongedaan te make.

UNDO Om de LAST uitgevoerde automatische setup (YPAO) ongedaan te make en de vorige instelleningen te herstellen.

DEFAULT Om de setup parameterstering te zetten op de fabrieksinstellungen (standaard).

y

U kunt alleen RELOAD of UNDO kiezen wonneer u al een keer de automatische setup heeft gedaan.

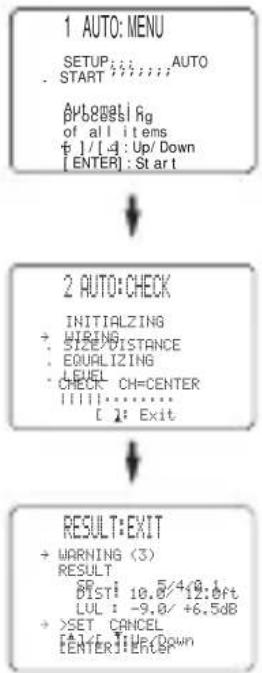

6 Druk op d,selecteer "START"en druk verwolgens op ENTER om de setup procedure te latent beginnen.

Het scherm verandert als volgt.

De resultaten zoals getoond op op het RESULT:EXIT scherm zich als volgt:

SP Het aantal aangesloten liquidsprekers in

deze volgorde:

Voor/Achter/Subwoofer

DI ST De afstand van de luidsprekers tot dit toestel in deze volgorde:

Kleinste luidsprekerafstand/Grootste luidsprekerafstand

LVL Het uitgangsnavau van de luidsprekers

in deze volgorde:

Laagste uitgangsiveau/Hoogste

uitgangsnaviveau

• Als u bij stap 5 AUTO heeft geseleerd, zal "WAITING" verschijnen wonneer de automatische setup worden gestart, waarna elke luidspreker op+zijn beurt luide testtonen zal gaan produceren.
• Als u bij stap 5 DEFAULT, RELOAD of UNDO heeft geseleerd zullen er geen testtonen worden geproduced.
• Als er een ERROR scherm verschijnt, raadpleeg dan "Als er een foulmelding verschijnt" op bladzijde 26.
• Als er een WARNING scherm verschijnt, raadpleeg dan "Als er een foulmeling verschijnt" op bladzijde 27.

y Ukunt gedetailleerde resultaten bekijken door met d en ENTER "RESULT" te selecteren. Op het scherm met de gedetailleerde resultaten kunt u met u /d /j /i door de gegevens bladeren.

7 Druk op j /i om SET of CANCEL te selectoren en druk verwolgens op ENTER om terug te keren maar het SET MENU scherm.

SET

Om deinstallingen van de automatische setup (YPAO) definitief te make.

CANCEL Om de automatische setup (YPAO) te annuleren zonder wijzigingen aan te brengen.

y Als u niet tevreden bent met het resultaat, of als u met de hand bepaalde instelingen wilt wijzig, kun t u de handmatige setup gebruiken (zie bladzijde 52).

Opmerkingen

• Als de melding E-10 verschijntijdens het testen, dient u de procedure opnieuw op te starten vanaf stap 3.
• Druk op U om de automatische setup te annuleren voordatdezeklaar is.

■Als er een foulmelding verschijnt

Druk op u /d /j /i, selecteer RETRY of EXIT en druk dan op ENTER.

RETRY Om de automatische setup opnieuw te proberen.

EXIT Om de automatische setup te verlaten.

■Als er een foulmelding verschijnt

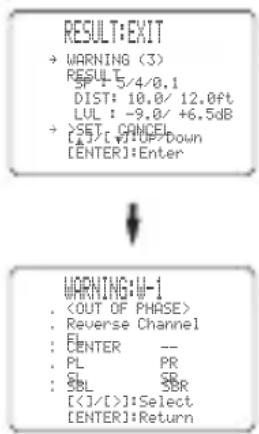

1 Druk op ENTER om gedetailleerde informatie over de waarschuwing te latent zien.

Druk op j /i om eventuele te schakelen:tussen de verschillende waarschuwingen.

W-1 voorbeeldschemm

Zie zich bladzijde 29 voor details omtrent de diverse meldingen.

y Waarschuwingen stellen u in kennis van potentielle problemen dieijdens de automatische setup zijn gedetecteerd. Waarschuwingen zullen de automatische setup niet annuleren.
- Het,aantal waarschuwingen wordt rechts naast "WARNING" aangegeven.
- Wanner de waarschuwing Niet van toepassing is op ene bepaalde luidspreker, zal - - worden getoond.

2 Wanner u klaar bent, kurz u met ENTER terugkeren maar het RESULT:EXIT scherm.

Ga verder vanaf stap 7 op bladzijde 26.

Opmerkingen

• Als u veranderingen aanbrengt in de aangesloten luidsprekers, de opstelling van de luidsprekers of de inrichting van uw luisterruimte, moet u de automatische setup opnieuw uitvoeren om uw system opnieuw te optimaliseren.
• Afhankelijk van de luisteromgeving zal SWFR PHASE:REV verschijnen bij AUTO:CHECK en zal de SUBWOOFER PHASE parameter in het SET MENU (zie bladzijde 59) automatisch worden ingesteld op REVERSE. Om de gewenste installing te konnen selecteren dient u de SUBWOOFER PHASE parameter in het SET MENU te wijzigien.
• Bij de DISTANCE resultaten kan de getoonde afstand groter zijn dan in werkelijkheid, afhankelijk van de karakteristieken van uw subwoofer.

Oplossen van problemen met de automatische setup

Voor de automatische setup

Foutmelding Oorzaak Oplossing
Connect MIC	De optimalisatie-microfoon is Niet aangesloten. • Verbind de meegeleverde optimalisatie-microfoon met de OPTIMIZER MIC aansluiting op het voorpaneel.
Unplug HP	Er is een hoofdtelefoon aangesloten. • Maak de hoofdtelefon los.

Fouten tijdens de automatische setup

Foutmelding Oorzaak Oplossing
E-1: NO FRONT SP	Er worden geen L/R voorkanaal signalen gedetecteerd.	• Selecteer de voor-luidsprekers met SPEAKERS A/B. • Controller de aansluitingen van de linker en rechtier voor-luidsprekers. • Zet de externe versterker aan (wonneer de signalen voor de voor-luidsprekers worden weergegeven via een externe versterker).
E-2: NO SURR. SP	Er worden slechts een enkel surroundkanaal gedetecteerd.	• Controller de aansluitingen van de surround-luidspreker.
E-3: NO PRES. SP	Er worden slechts een enkel aanwezigheidskanaal gedetecteerd.	• Controller de aansluitingen van de aanwezigheidsluidspreker.
E-4: SBR->SBL	Er worden alleen eenrechtser surround achterkanaal gedetecteerd.	• Verbind de surroundchter-luidspreker met de LEFT SURROUND BACK SPEAKERS aansluiting als u slechts een enkele surroundchter-luidspreker hebft.
E-5: NOI SY	Teveel geluiden op dechytergrond. • Probeer de automatische setup opnieuw wonneer het stiller is. • Zet lawaaiige elektrische apparatuur zoals air-conditioners (enz.)uit, of zet zeuit de buurt van de optimalisatie-microfoon.
E-6: CHECK SUR.	Wel surroundchter-luidspreker(s) aangesloten, maar geen L/R surround-luidsprekers.	• Sluit uw surround-luidsprekers aan wonneer u een ofmeer surroundchter-luidspreker(s)gebruikt. • Controller de aansluitingen van de surround-luidspreker.
E-7: NO M I C	De optimalisatie-microfoon is losgeraatktijdens de automatische setup.	• Raak de optimalisatie-microfoon Niet aanijdens de automatische setup.
E-8: NO SI GNAL	De optimalisatie-microfoon kan geen testtonen detecteren.	• Controller de instelling van de microfoon. • Controller de aansluiting en de opstelling van de microfoon.
E-9: USER CANCEL	De automatische setup is geannuleerd door iets dat de gebruiker gedaan hebft.	• Voer de automatische setup opnieuwuit. Raakijdens de automatische setup VOLUME (enz.) Niet aan.
E-10: I NTERNAL ERROR	Er is een DSP communicafteout of andere complicatie opgetreden.	• Voer de automatische setup opnieuwuit.

Waarschuwingen na de automatische setup

Druk op j /i om gedetailleerde informatie over individuèle waarschuwingen te latent zien.

Waarschuwing Oorzaak Oplossing
W-1: OUT OF PHASE	De polariteit van de luidspreker is Niet correct.Deze melding kan, afhankelijk van deluidspreker in kwestie, ook verschijnen wonneer deze toch correct is aangesloten.	• Controller de polariteit van de luidspreker-aansluitingen (+/−).
W-2: OVER 24m	De afstandussen de luidspreker en de luisterplek is 24 m ofeer.	• Zet de luidspreker zichter bij de luisterplek.• Controller de polariteit van de luidspreker-aansluitingen (+/−).
W-3: LEVEL ERROR	Er is teveel volumeverschilussen de luidsprekers.(Er wordt geen niveaucorrectie gemaakt.)	• Verander de opstelling van de luidsprekers zDat alle luidsprekers in vergelijkbare omstandigheden verkeren.• Controller de polariteit van de luidspreker-aansluitingen (+/−).• Gebruik luidsprekers van vergelijkbare kwaliteit en vergelijkbaar vermogen.

• Als de ERROR of WARNING schermen verschijnen, dient u de oorzaak van het probleem op te sporen en te corrigeren en verrolgens de automatische setup opnieuwuit te voeren.
• Als de waarschuwing W-1 verschijnt, maar er wel instellenen verricht, maar is het möglichk dat deze Niet optimal aan.
• Als de waarschuwingen W-2 of W-3 verschijnen, zijn er geen instellungen verricht.
• Als foulmeling E-10 herhaaldelijk verzchijnt dient u contact op te nemen met een erkend YAMAHA service-centrum.

WEERGAVE

Basisbediening

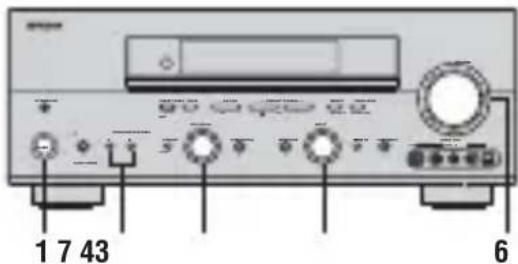

1 Druk op STANDBY/ON (of op SYSTEM POWER op de afstandsbediening) om dit toestel aan te zetten.

Voorpaneel

of
Afstandsbediening

2 Zet het beeldscherm dat is aangesloten op dit toestel aan.
3 Druk op SPEAKERS A of B (of druk op AMP om de AMP stand te selecteren en druk cervolgens op SPEAKERS A of B op de afstandsbediening).

Met elke druk op de toets worden de bijbehorende set luidspekers in- ofuitgeschakeld.

of

4 Selecteer de signaalbron.

Gebruik INPUT (of druk op de ingangskeuzetoetsen op de afstandsbediening) om de gewenste signaalbron te selectoren.

of

De naam van de geselecteerde signaalbron en de ingangsfunctie worden eenaar seconden lang op het display en het beeldscherm getoond.

5 Start de weergave of stem af op een zender op de broncomponent.

Raadpleeg de handleiding van de betreffende component.

6 Zet het volume op het gewenste niveau.

Voorpaneel

of
Afstandsbediening

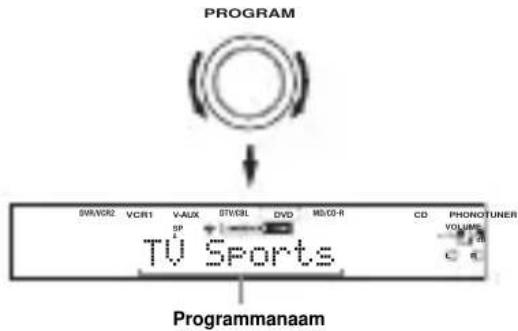

7 Kies, indien gewenst, een geluidsveldprogramma.

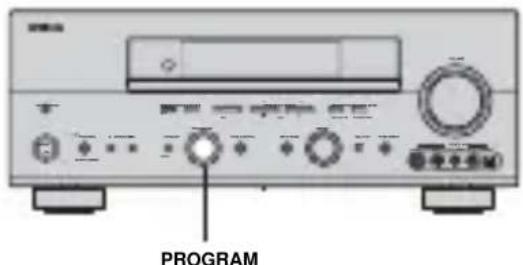

Gebruik PROGRAM (of druk op AMP om de AMP bedieningsfunctie in te schakelen en druk verwolgens herhaaldelijk op een geluidsveldprogrammatoets) om een geluidsveldprogramma te selecteren. Zie bladzijde 49 voor details over geluidsveldprogramma's.

PROGRAM
Voorpaneel

of
Afstandsbediening

■Luisteren met een hoofdtelefoon ("SILENT CINEMA")

De "SILENT CINEMA" functie stelt u in staat naar multikanaals materiala of filmsoundtracks, inclusief Dolby Digital en DTS surroundmaterial, te luisteren met een normale hoofdtelefoon. "SILENT CINEMA" wordt automatisch ingeschakeld wanner u een hoofdtelefoon aansluit op de PHONES aansluiting terwijl u luistert met de CINEMA DSP of HiFi DSP geluidsveldprogramma's. Indien ingeschakeld za de "SILENT CINEMA" indicator oplichten op het display op het voorpaneel.

Opmerkingen

• Dit toestel kan nicht overschakenen naar de "SILENT CINEMA" functie wonneer u MULTI CH INPUT hebigt geselecterd als signaalbron.
  -SILENT CINEMA"staat buiten werkig wanner PURE DIRECT of 2ch Stereo is geseleeteerd,of wanner de STRAIGHT functie is ingeschakeld.

Toonregeling

U kunt de tonale kwaliteit regelen van de weergave via uw linker en rechter voor-luidsprekers, uw midden-luidspreker of subwoofer, of uw hoofdtelefoon (indien aangesloten).

Druk herhaaldelijk op TONE CONTROL op het voorpaneel, kiesussen TREBLE (hoge tonen) en BASS (lage tonen) en draaiervolgens PROGRAMaar rechts of maar links om de gekozen tonen te versterken of te verzwakken.

• Selecteer TREBLE om de weergave van de hoge tonen te regelen.
• Selecteer BASS om de weergave van de lage tonen te regelen.

y

De instellingen voor de luidsprekers en die voor de hoofdtelefoon worden apart opgeslagen.

Opmerkingen

TONE CONTROL werkt nicht bij weergave via de PURE DIRECT functie, of wanner Multi CH INPUT is geselecteerd (bladzijde 35).
- Wanner TONE BYPASS op "AUTO" staat (bladzijde 61) en BASS en TREBLE op 0dB , zal het audiosignal automatisch de toonregelingsschakelingen van dit toestel onveranderd passeren.

[Tijdelijk uitschakelen van de geluidsweergave

Druk op MUTE op de afstandsbediening. De MUTE indicator za gaan knipperen op het display op het Voorpaneel.

Druk nog eens op MUTE om de geluidsweergave te hervatten

(of druk op VOL - / + .De MUTE indicator zal van het display verdwijnen.

y

U kunt instellen hoe ver het volume verlaagd worden (zie bladzijde 61).

■Selecteren van MULTI CH INPUT

Druk op MULTI CH INPUT (of MULTI CH IN op de afstandsbediening) zodate "MULTI CH INPUT" op het display op het voorpaneel verschijnt.

Opmerking

Wanneer "MULTI CH INPUT" wordgetoond op het display, kan er geen andere signaalbron worden weergegeven. Om een andere signaalbron te selecteren met INPUT (of een van de ingangskeuzetoetsen), dient u op MULTI CH INPUT (of MULTI CH IN op de afstandsbediening) te drukken zodat de melding "MULTI CH INPUT" van het display op het voorpaneel verdwijnt.

■Afspelen van video op dechtergrund

U kurz videobeelden van een videobron combineren met geluid van een audiobron. Zo kurz u bijvoorbeeldaar klassieke muziek luisteren terwijl u op uw beeldschem kijktaar smoie landschapsopnamen.

Gebruik de ingangskeuzetoetsen op de afstandsbediening om de gewenste videobron te selecteren en kies verrolgens de audiobron.

Opmerking

Als u het geluid van de MULTI CH INPUT aansluitingen wilt\ laten weergeven met een videobron,要去eerst de videobron\ selecteren enervoigens op MULTI CH INPUT\ (of MULTI CH IN op de afstandsbediening) drukken.

Selecteren van geluidsveldprogramma's

Bediening via het voorpaneel

Verdraai PROGRAM om het gewenste geluidsveldprogramma te selecteren.

De naam van het geselecteerde programme za verzschijnen op het display op het Voorpaneel en op het beeldschem.

■Afstandsbediening

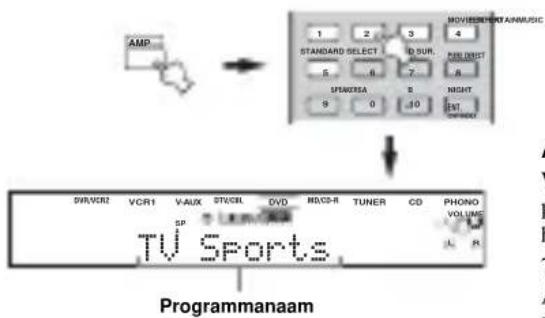

Druk op AMP om de AMP bedieningsfunctie in te schakelen en druk verwolgens net zo vaak op een van de toetsen voor de geluidsveldprogramma's tot u het gewenste programma geseleeteerd heeft.

De naam van het geselecteerde programme za verschijnen op het display op het Voorpaneel.

Genieten van multikanaals materiaal

Als u een surroundchyter-luidspreker heeft aangesloten, kunt u via deze functie profiteren van 6.1/7.1-kanaalns weergave van multikanaals signaalbronnen met behulp van de Dolby Pro Logic IIx,Dolby Digital EX of DTS-ES decoder.

Druk op AMP om de AMP bedieningsfunctie in te schakelen en druk verzolgens op EXTD SUR. op de afstandsbediening om te schakelen:tussen 5.1-en 6.1/7.1-kanaals weergave.

Om een decoder te selecteren, dient u herhaaldelijk op j /i te drukken wanner PLIIxMusic (enz.) worden getoond.

Automatisch (AUTO)

Wanner er een speciale code (vlag) die door dit toestel kan worden herkend in het ingangssignaal aanwezig is, za het toestel zich de optimale decoder voor weergave via 6.1/7.1 kanalen selecteren.

Als het toestel de 'vlag' Niet kan herkennen of als het signaal geen 'vlag' bevat, kan er nicht automatisch via 6.1/7.1 kanalen worden weergegeven.

Decoders (selecteren met j /i)

Afhankelijk van de formmattering van het weergegeven materiaal heeft u de volgende keuzemogelijkheden.

PLIxMovie

Voor weergave van Dolby Digital of DTS signalen via 6.1/ 7.1 kanalen met de Pro Logic IIx movie decoder. PLI xMus iC

Voor weergave van Dolby Digital of DTS signalen via 6.1/7.1 kanalen met de Pro Logic IIx music decoder. EX/ES

Voor weergave van Dolby Digital signalen via 6.1/ 7.1 kanalen met de Dolby Digital EX decoder. DTS signalen worden weergegeven via 6.1/7.1 kanalen met de DTS-ES decoder.

EX

Voor weergave van Dolby Digital of DTS signalen via 6.1/7.1 kanalen met de Dolby Digital EX decoder.

Uit (OFF)

Er worden geen decoders gebruikt om 6.1/7.1 kanalen te creeren.

y

Wanner "SUR. B L/R SP" op SMLx1 of LRGx1 (zie cladzijde 58) is ingesteld, zar het surround achterkanaal worden gereproduecerd via de linker SURROUND BACK luidspreker-aansluitingen.

Opmerkingen

• Sommige discs met 6.1-kanaals materiaal hebben geen aparte signalering (vlag) die dit toestel automatisch kan detecteren.
  Wanneer u een dergelijk disc met 6.1-kanaals materiaal afspeelt, dient u met de hand een decoder (PLIIx Movie, PLIIx Music, EX/ES of EX) te kiezen.
• In de volgende gevallen is 6.1-kanaals weergave nicht möglich, ook al worden EXTD SUR. ingedrukt:
• Wanner "SUR. L/R SP" (zie bladzijde 57) of "SUR. B L/R SP" (zie bladzijde 58) op NONE
• Wanneer de met de MULTI CH INPUT aansluitingen verbonden signaalbron worden weergegeven.
• Wanner het weergegeven materiaal geen linker en rechtser Surroundsignalen bevat.
• Wanner er een Dolby Digital KARAOKE signaalbron worden weergegeven.
• Wanner u "2ch Stereo" of PURE DIRECT hebft geselecteerd.
• Wanner dit toestel uit worden gezet, za alles instelling terugkeren maar AUTO.
• De Pro Logic IIx decoder kan nicht worden gebrukt wanneer "SUR. B L/R SP" op NONE is ingesteld (zie bladzijde 58).
• PLIIxMovie kan nicht worden geselecht erd wanner "SUR. B L/R SP" op SMLx1 of LRGx1 (zie bladzijde 58) is ingesteld.

Genieten van surroundweergave van 2-kanaals materiaal

Ingangssignalen akkomstig van 2 kanaals bronnen konnen ook via meertere kanalen worden weergegeven.

Druk op AMP om de AMP functie te selecteren en druk cervolgens herhaaldelijk op STANDARD op de afstandsbediening omBeen en wee ter schakelen:tussen de SUR.STANDARD en SUR. ENHANCED programma's.

Of druk op MOVIE om het MOVIE THEATER programme te selecteren.

Druk op SELECT op de afstandsbediening om de decoder te selecteren.

U kunt kiezenuit de volgende functies, afhankelijk van het materiaal dat wordt afgespeeld en uw persoonlijke voorkeuren.

Wanneer u het SUR. STANDARD programma selekteert:

PRO LOGIC

Dolby Pro Logic verwerking voor elk bronmaterialia.

PLI Movie

Dolby Pro Logic II verwerking voor filmmaterialial.

PLI1 Music

Dolby Pro Logic II verwerking voor muziekmaterialiaal.

PLI Game

Dolby Pro Logic II verwerking voor spelmaterialiaal.

PLI X Movie

Dolby Pro Logic IIx verwerking voor filmmaterialial.

PLI x Music

Dolby Pro Logic IIx verwerking voor muziekmaterialiaal.

PLI x Game

Dolby Pro Logic IIx verwerking voor spelmaterialiaal.

Neo: 6 Cinenema

DTS verwerking voor filmmaterialial.

Neo:6 Music

DTS verwerking voor muziekmaterialial.

Wanner u het SUR. ENHANCED OF MOVIE THEATER programma selec

PRO LOGIC

Dolby Pro Logic verwerking voor elk bronmaterialia.

PLI Movie

Dolby Pro Logic II verwerking voor filmmaterialial.

PLI X Movie

Dolby Pro Logic IIx verwerking voor filmmaterialial.

Neo: 6 Cinema

DTS verwerking voor filmmaterialial.

y

U kunt ook een decoder kiezen met j /i op de afstandsbediening wanneer het decodertype al op het verkorte display worden getoond.

Opmerking

De Pro Logic IIx decoder kan nicht worden gebruikt wonneer "SUR. B L/R SP" op NONE is ingesteld (zie bladzijde 59).

■Luisteren maar High Fidelity stereoweergave (PURE DIRECT)

PURE DIRECT stelt u in staat de decoders en DSP processors van dit toestel te passeren en de videoschakelingen en het display op het voorpaneel uit te schakelen zodat u de meest natureurgetrouwe weergave verwrijkjt van analoge en PCM brommaterialiaal.

Druk op PURE DIRECT (of druk op AMP om de AMP stand te selecteren en verrolgens op PURE DIRECT op de afstandsbediening) om deze functie te selecteren.

De indicator rond de toets op het Voorpaneel Licht op.

of

Voorpaneel Afstandsbediening

y

Het display op het Voorpaneel worden alleen ingeschakeld wonneer dat nodig is.

Druk nog eens op PURE DIRECT om de functie te annuleren.

De indicator rond de toets op het Voorpaneel gaat uit en de oorspronkelijke instellingen worden hersteld.

Opmerkingen

• Om onverwacht lawaai te voorkomen mag u geen DTS gecodeerde CD's aftspelen in deze stand.
• Wanneer er multikanaals signalen (Dolby Digital of DTS) binnenkomen, zal het toestel automatisch overschakenaar de correspondende analoge signaalbron.
• Er zal geen geluid worden weergegeven via de subwoofer.

• De volgende handelingen zijn nicht möglichk met het toestel in de PURE DIRECT functie:

• omschaken van het geluidsveldprogramma

• weergeven van het OSD (in-beeld display)

• wijzigen van SET MENU instellingen

• alle videofuncties (video-conversie enz.)

• PURE DIRECT wordt automatisch geannuleerd wonneer het toestel uit (standby) wordt gezet.

■Middernacht luisterfunctie

De middernacht luisterfuncties zijn ontworpen om bij rage volumes, bijvoorbeeld wonneer u's nachts wilt luisteren, toch alles te konnen verstaan. Kies NIGHT:CINEMA of NIGHT:MUSIC afhankelijk van wat voor materiaal u gaat afspelen.

Druk op AMP om de AMP functie te selecteren en druk verwolgens herhaaldelijk op NIGHT op de afstandsbediening om te kiezen:tussen de bioscoop- (Cinema) of muziekstand (Music).

De NIGHT indicator zal oplichten op het display op het voorpaneel wonneer de middernacht luisterfunctie is ingeschakeld.

• Selecteer NIGHT:CINEMA wonneer u maar een film gaat kijken om het dynamisch bereik van de soundtrack te verminderen en de gesproken tekst better verstaanbaar te makeen bij lagere volumes.
• Selecteer NIGHT:MUSIC wanseer u maar muziek wilt luisteren om alle geluiden beter verstaanbaar te make.
• Selecteer OFF als u deze functie nicht wilt gebruiken.

Druk op j /i om het efectniveau in te stellen terwijl NIGHT:CINEMA of NIGHT:MUSIC getoond wordt.

Hiermee kunt u regelen hoeveel het dynamisch bereik wordt gecomprimeerd.

Afstandsbediening

Effect.LvI:MID

• Selecteer MIN voor minimale compressie.
• Selecteer MID voor standard compressie.
• Selecteer MAX voor maximale compressie.

Y

De NIGHT:CINEMA en NIGHT:MUSIC instellingen worden apart opgeslagen.

Opmerkingen

• U kunt de middernacht luisterfuncties Niet gebruiken met PURE DIRECT OF MULTI CH INPUT.
• Hoe groot het effect is van de nachtuisterfuncties hangt mede af van het weergegeven materiaal en van uw instellenen voor surroundweergave.

Terugmengenaar2kanalen

U kunt maar multikanaals bronmaterialiaal luisteren als

2-kanaals stereoweergave.

Verdraai PROGRAM (of druk op AMP om de AMP stand te selecteren en verrolgens op STEREO op de afstandsbediening) om 2ch Stereo te selecteren.

Ukunt een subwoofer gebruiken met dit programma wanneer SWFR of BOTH is ingesteld bij "BASS OUT".

Luiterenaar onveranderinge ingangssignalen

In de STRAIGHT functie za treadkanaals stereomateriaal alleen via de linker en rechter voor-luidsprekers worden weergegeven. Multikanaals materiaal zarechtstreeks via de diverse kanalen worden weergegeven zonder verdere toevoeging van effecten.

Druk op STRAIGHT en selecteer STRAIGHT.

Druk nog eens op STRAIGHT (EFFECT) zodate

"STRAIGHT" verdwijnt van het display wanneer u de geluideffecten wee wilt inschaken.

■Virtual CINEMA DSP

Virtual CINEMA DSP stelt u in staat te profiteren van de CINEMA DSP programme's zonder surroundluidsprekers. Dit programme maakt virtuele luidsprekers om het oorspronkelijke geluidsveld te reproduceren. Als u "SUR. L/R SP" op NONE (zie bladzijde 57), zal Virtual CINEMA DSP automatisch worden ingeschakeld wanner u een CINEMA DSP geluidsveldprogramma selecteert.

Opmerking

In de volgende gevalen zal Virtual CINEMA DSP nicht in werkung treden, ook al staat "SUR. L/R SP" op NONE (zie bladzijde 57):

• Wanner u MULTI CH INPUT heeft geselecteerd als signaalbron.

• Wanner er een hoofdtelefoon in de PHONES aansluiting zit.

Selecteren van ingangsfuncties

Dit toestel is uitergerust met allerlei ingangsansluitingen. U kunt als volgt bepalen wat voor ingangssignalen u wilt gebruiken.

1 Gebruk INPUT (of druk op de ingangskeuzetoetsen op de afstandsbediening) om de gewenste signalbron te selecteren.

2 Druk op INPUT MODE om de ingangsfunctie te selecteren.

In de meeste geallen kurz u gewoon AUTO gebruiken.

AUTO Ingangssignalen worden automatisch geselechte in deze volgorde:

DTS Alleen DTS geodeerde digitale signalen zullen worden geselecteerd. Als er geen DTS signalen binnenkomen, zal er geen geluid worden weergegeben.

ANALOG Er zullen alleen analoge signalen worden geselecteerd. Als er geen analoge signalen binnenkomen, zar er geen geluid worden weergegeven.

• Wanneer het toestel een Dolby Digital of DT's signal detecteert, za er automatisch worden overgeschakeld maar de bijbehorende decoder.

y U kunt de standard ingangsfunctione van dit toestel zich bepalen (zie bladzijde 63).

Opmerkingen

• Wanner er een DTS-CD/LD worden afgespeeld, moet u INPUT MODE op DTS instellen.
• Als het digitale uitgangssignaal van de speler op de een of andere manier bewerkt is, is het misschien Niet meer möglichk het DTS signaal te decoderen, ook al bestaat er een voor de speler in kwestie geschikte digitale verbinding:tussen de speler en dit toestel.

■Tonen van informatie over de signaalbron

U kunt het type, de formattering en de bemonsteringsfrequentie van het huidige ingangssignaal latent zien.

1 Selecteer de signaalbron.

2 Druk op STRAIGHT.

3 Druk op u /d om de volgende informatie over het ingangssignaal te lately verschijnen.

(Formattering) De formattering van het signal
wordt getoond. Wanner het toeste
geen digitaal signal kan detecteren
wordt er automatisch
overgeschakeldaar analogog.

i n Aantal bronkanalen in het ingangssignaal. Bijvoorbeeld een multikanaals soundtrack met 3 voorkanalen, 2 surroundkanalen en een LFE kanaal, za worden getoond als "3/2/LFE".

f s Bemonsteringsfrequentie. Wanneer het toestel de bemonsteringsfrequentie nicht kan bepalen, zal "Unknown" verschijnen.

rate Bitsnelheid. Wanneer het toestel de bitsnelheid Niet kan bepalen, za Unknown'verschijnen.

flg Signalering (vlag) die in DTS of Dolby Digital signalen is meegecodeerd en die dit toestel in staat stelt automatisch van decoder te wisselen.

FM/AM AFSTEMMEN (ALLEEN VOOR DE RX-V757)

Automatisch en handmatig afstemmen

U kunt op 2 manieren afstemmen op een radiozender: automatisch of met de hand.

Automatisch afstemmen gaat goed wanner u sterke signalen ontvangt en er weinig storing is.

Automatisch afstemmen

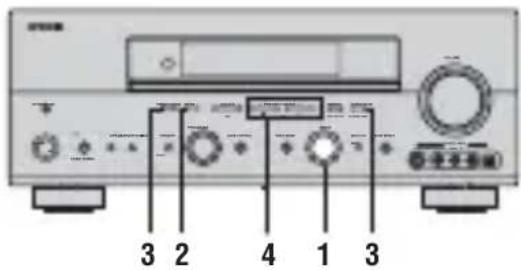

1 Verdraai INPUT om TUNER als signaalbron te selectoren.

2 Druk op FM/AM om de radioband te kiezen. "FM" of "AM' zal op het display op het voorpaneel versusijnen.

3 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate de AUTO indicator op het display oplicht.

Als er een dubbele punt (: ) verschijnt op het display,\ kunt u Niet afstemmen. Druk op PRESET/TUNING (EDIT) om de dubbele punt (: )uit te schakelen.

4 Druk een keer op PRESET/TUNING /h om het automatisch afstemmen te lately beginnen.

Druk op h om af te stemmen op een hogere frequente, of op I om af te stemmen op een lagere frequente.

Wanner er is afgestemd op een zender, za de TUNED indicator oplichten en za de freiagentie waarop is afgestemd worden getoond op het display.

■Handmatig afstemmen

Als het signal van de zender waar u op wilt afstemmen te zwak is, moet u er met de hand op afstemmen. Handmatig afstemmen op een FM zender zal automatisch de ontvangst maar mono overschaken om de kwaliteit van de ontvangst te verbeteren.

1 Selecteer TUNER en de gewenste radioband volgens de stappen 1 en 2 onder "Automatisch afstemmen".
2 Druk op TUNING MODE (AUTO/MAN'L MONO) zodat de AUTO indicator van het display verdwijnt.

Als er een dubbele punt (: ) verschijnt op het display, kunt u Niet afstemmen. Druk op PRESET/TUNING (EDIT) om de dubbele punt (: )uit te schakelen.

3 Druk op PRESET/TUNING /h om met de hand af te stemmen op de gewenste zender.

Houd de toets ingedrukt om de freiouctie doorlopend te lien veranderen.

Zenders voorprogrammeren

Automatisch voorprogrammeren van FM zenders

Met de automatische Voorprogrammering kunt u FM zenders voorprogrammeren. Met deze functie zal het toestel automatisch afstemmen op FM zenders met een goede ontvangst en deze, op volgorde, opslaan tot een maximum van 40 (8 zenders in 5 groepen, A1 t/m E8). U kuntervoigens gemakkelijk via de bijbehorende voorkeuzenummers afstemmen op de voorgeprogrammeerde zenders.

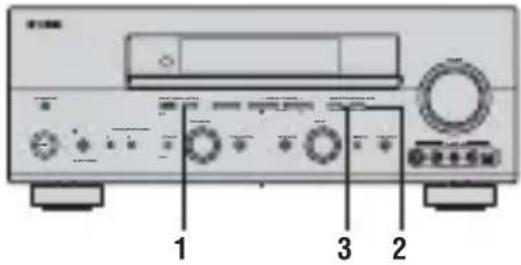

1 Druk op FM/AM en selecteer de FM band.

2 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate de AUTO indicator op het display oplicht.

Als er een dubbele punt (: ) verschijnt op het display, kunt u Niet afstemmen. Druk op PRESET/TUNING (EDIT) om de dubbele punt (: )uit te schaken.

3 Houd MEMORY (MAN'L/AUTO FM) tenminste 3 seconden ingedrukt.

Het voorkeuzenummer en de MEMORY en AUTO indicators gaan knipperen. Na ongeveer 5 seconden za het automatisch voorprogrammeren beginnen vanaf de huidige frequentie aan hogere frequencies.

Wonneer het automatisch voorprogrammerenkaar is, za de freiorentie voor de LAST voorgeprogrammeerde zender op het display getoond worden.

Opmerkingen

Zendergeevens die reeds zich opgeslagen onder een bepaald nummer zullen worden gewist wonneer u een andere zender onder dat voorkeuzenummer opslaat.
- Als het aantal voorgeprogrammeerde zenders Niet tot het maximum 40 (E8) komt, konden er met het automatisch voorprogrammeren neteer geschikt de zenders gezenden worden.
- Alleen FM zenders met een voldoende sterke ontvangst worden opgeslagen bij het automatisch voorprogrammeren. Als u een zwakkere zender wilt opslaan, dient u hierop met de hand af te stemmen bij mono-onvangst en kunt u de zender opslaan via de procedure onder "Zenders handmatig voorprogrammeren".

Andere möglichkheden bij het automatisch voorprogrammeren:

U kunt instellen vanaf welt voorkeuzenummer het toestel

FM zenders zar opslaan en/of beginnen met zoeken in lagere frequencies.

Nadat u bij stap 3 op MEMORY heeft gedrukt:

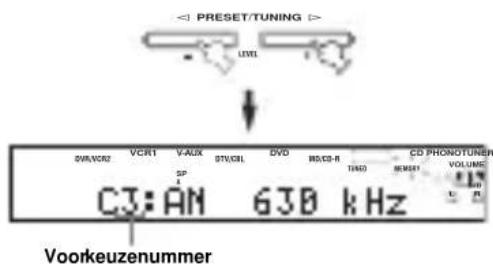

1 Druk op A/B/C/D/E en dan op PRESET/TUNING | /h om het voorkeuzenummer te selecteren waaronder de eerst gezonden zender zal worden opgeslagen. Het automatisch voorprogrammeren stopt wanner voorkeuzenummer E8 bereikt is.

2 Druk op PRESET/TUNING (EDIT) om de dubbele punt (:) te latent verwijnen en druk dan op PRESET/TUNING | om te zoeken in lagere frequencies.

Geheugen back-up

De geheugen back-up schakeling voorkomt dat de opgeslaagen gegevens verloren gaan wanner het toesteluit (standby) staat, wanner de stekker uit het stopcontact is, of wanner de stroomvoorziening tijdelijk worden onderbroken door een stroomstoring. Wanner echter de stroomvoorziening langer dan een week onderbroken wordt, zullen de Voorkeuzegers gewist worden. In een dergelijk geval zult u de zenders opnieuw op een van de aangegeven manieren要去opslaan.

■Zenders handmatig voorprogrammeren

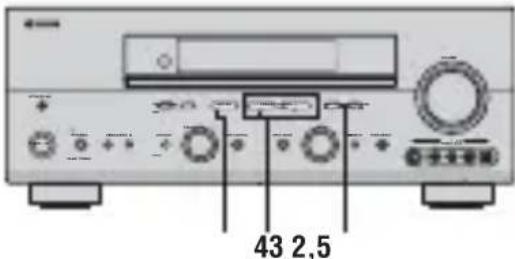

U kunt ook met de hand maximaal 40 zenders (8 zenders in 5 groepen, A1 t/m E8) voorprogrammeren.

1 Stem af op een zender.

Zie bladzijde 39 voor aanwijzingen over hoe u moet afstemmen op een zender.

Wanner er is afgestemd op een zender zal de bijbehorende frequentie op het display getoond worden.

2 Druk op MEMORY (MAN'L/AUTO FM).

De MEMORY indicator knippert ongeveer 5 seconden lang.

3 Druk, verwijl de MEMORY indicator knippert, net zo vaak op A/B/C/D/E (NEXT) tot u de gewenste voorkeuzgroep (A t/m E) heeft geselecteerd.

De letter van de gekozen groep za nu verschijnen.
Controleer of de dubbele punt (: ) inderdaad verschijnt op het display.

Voorkeuzegroep

4 Druk op PRESET/TUNING /h om het gewenste voorkeuzenummer (1 t/m 8) te selecteren verwijl de MEMORY indicator nog aan het knipperen is.

Druk op h om een hoger voorkeuzenummer te selecteren.

Druk op! om een lager voorkeuzenummer te selecteren.

5 Druk op MEMORY (MAN'L/AUTO FM) op het voorpaneel verwijl de MEMORY indicator nog aan het knipperen is.

De radioband en de
frequentie voor deze zender
verschijnen op het display,
samen met de door u
geselecteerde
voorkeuzegroep en het
voorkeuzenummer.

6 Herhaal de stappen 1 t/m 5 om andere zenders op te slaan.

Opmerkingen

Zendergeveens die reeds zijn opgeslagen onder een bepaald nummer zullen worden gewist wanneer u een andere zender onder dat voorkeuzenummer opslaat.
- De soort ontvangst (stereo of mono) worden samen met de frequentie van de zender opgeslagen.

Selecteren van voorkeuzegers

U kunt op de gewenste zender afstemmen door eenvoudigweg het voorkeuzenummer waaronder die zender is opgeslagen te selecteren.

Wanner u deze handling uitvoert met de afstandsbediening, moet u eerst op TUNER drukken om de afstandsbediening in de tunerfunctie te zetten.

1 Druk op A/B/C/D/E (NEXT) (of A/B/C/D/E i op de afstandsbediening) om de gewenste voorkeuzegroep te selecteren.

De letter van de voorkeuzegroep verschijnt op het display op het Voorpaneel en verandert met elke druk op de toets.

Voorpaneel

of
Afstandsbediening

2 Druk op PRESET/TUNING /h (of PRESET u /d op de afstandsbediening) om het voorkeuzenummer (1 t/m 8) te selecteren.

De voorkeuzegroep en het voorkeuzenummer verzchijnen op het display op het voorpaneel,imens met de radioband en de freqentie, en de TUNED indicator zal oplichten.

Omwisselen van Voorkeuzegers

U knot twee voorkeuzegers van plaats latent wisselen. In het voorbeeld hieronder ziet u hoe u voorkeuzender "E1" van plaats knot latent wisselen met voorkeuzender "A5".

1 Selecteer voorkeuzender "E1". Zie "Selecteren van voorkeuzenders".

2 Houd PRESET/TUNING (EDIT) tenminste 3 seconden ingedrukt. De "E1" en MEMORY indicators zullen gaan knipperen op het display op het voorpaneel.

3 Selecteer voorkeuzender "A5" met A/B/C/D/E en PRESET/TUNING /h. De "A5" en MEMORY indicators zullen gaan knipperen op het display op het Voorpaneel.

4 Druk nog eens op PRESET/TUNING (EDIT).

De zenders onder de twee voorkeuzenummers worden nu omgewisseld.

Ontvangen van Radio Data Systemeem zenders

Radio Data System is een systemd voor gevegenoverdracht dat door FM zenders in een groot aantal landen worden gezruikt. De Radio Data System functies worden verzorgd door zenders in een netwerk. Dit toestel is geschikt voor verzillende soorten Radio Data Systeme gevevens, zoals PS (Programma Service naam), PTY (Programmatype), RT (Radio Tekst), CT (Klok-tijd), EON (Enhanced Other Networks; Verbeterde service andere netwerken) wonneer er worden afgestemd op Radio Data Systeme zenders.

■PS (Programma Service naam) functie

De naam van de Radio Data Systeem zender waarop is afgestemd zal worden getoond.

■PTY (Programmatype) functie

Radio Data System zenders make onderscheid tessen 15 soorten programma's.

NEWS	Nieuws
AFFAIRS	Actualiteiten
INFO	Algemene informatatie
SPORT	Sport
EDUCATE	Educatie
DRAMA	Theater
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Pop
ROCK M	Rock
M.O.R. M	Middle-of-the-road muziek(easy-listening)
LIGHT M	Licht klassiek
CLASSICS	Klassiek
OTHER M	Overige muziek

RT (Radio Tekst) functie

Informatie over het programme (de titel van het muziekstuk, nam van de artiest enz.) op de Radio Data Systemeem zender waar u op afgestemd heeft kan tot maximaal 64 alfanumerieleke tekens, inclusief het trema, op het display worden getoond. Als er andere tekens worden gebruikt voor de RT gegevens, zullen deze worden aangegeven met een streepe (_).

CT (Klok Tijd) functie

De tijd op dit moment worden getoond en elke minuut bijgewerkt. In het geval deze gevevens wegallen, kan "CT WAIT" verschijnen.

■EON (Enhanced Other Networks; Verbeterde service andere netwerken)

Zie "De EON functie" op bladzijde 47.

Overschakelenaar een bepaalde Radio Data Systemeum functie

Er zijn vier manieren waarop de Radio Data Systeme gegevens getoond worden. De PS, PTY, RT en/of CT indicators die corresponderen met de Radio Data Systeme gevevens die door de huidige zender verzorgd worden zullen oplichten op het display op het voorpaneel.

1 Druk op TUNER op de afstandsbediening om dit toestel in de tunerfungtie (radio) te zetten.

2 Druk herhaaldelijk op FREQ/TEXT op de afstandsbediening om de diverse Radio Data Systeme gevevens te bekijken die worden verzorgd door de huidige zender.

Opmerkingen

• Druk pas op FREQ/TEXT wanseer er een Radio Data Systeem indicator oplicht op het display op het Voorpaneel. Er zar niets kuren veranderen wanseer u eder op de toets drukt. De reden hiervoort isDat het toestel dan nog Niet alle relevante Radio Data Systeem gevevens heeft ontvangen van die zender.
• U kunt natuurlijk geen Radio Data Systeme gevevens selecteren die nicht worden verzorgd door de zender in kwestie.
• Dit toestel kan geen gebruik maken van de Radio Data Systeem gevevens indien het ontvangen signal te zwak is. Voor met name de RT functie is een grote hoeveelheid gevevens nodig, dus het kan gebeuren dat de RT functie Niet beschikbaar is, verwijl andere Radio Data Systeem functies (PS, PTY enz.) wel maar behoren functioneren.
• Wonneer de ontvangst slecht isKnown er maybe helemaal geen Radio Data Systeme geveens worden ontvangen.Druk in een dergelijk geval op TUNING MODE (AUTO/ MAN'L MONO) zodate auto indicator van het display verdwijnt.Alhoewel hierdoor op handmatig afstemmen worden overgeschakeld, is het maybe dat er nu wel Radio Data Systeme geveens verschijnen wonneer u overschakelt naar de Radio Data Systeme functie.
• Als de ontvangst gestoord worden door exter omstandigheden terwijl u afgestemd hebigt op een Radio Data Systeme zender, is het möglichk dat de Radio Data Systeme geveensoverdracht plotseling worden onderbroken en dit de melding "...WAIT" op het display op het voorpaneel verschijnt.

De PTY SEEK functie

U kunt het door u gewenste programmatype kiezen en het toestel verwolgens automatisch alle voorgeprogrammeerde Radio Data System eem zenders latent afzoekenaar een zender die een programa van dat type aan het uitzenden is.

y

Wanner u deze handeling uityvoert met de afstandsbediening, moet u eerst op TUNER drukken om de afstandsbediening in de tunerfunctie te zetten.

1 Druk op PTY SEEK MODE op de afstandsbediening om dit toestel in de PTY SEEK functie te zetten.

Het type van het programme dat op dit moment worden ontvangen, of "NEWS",Gaat knipperen op het display op het voorpaneel.

Om de PTY SEEK functie af te sluiten, dient u nog een keer op PTY SEEK MODE te drukken.

2 Druk op PRESET/TUNING /h (of op PRESET/CH u /d op de afstandsbediening) om het gewenste programmatype te selecteren.

Het geselechteprogrammatypeverschijnt op het display op het voorpaneel.

3 Druk op PTY SEEK START op de afstandsbediening om alle voorgeprogrammeerde Radio D zenders af te zoeken.

Het geseleete de programmatype blijknpperen op het display op het voorpaneel en de PTY HOLD indicatorlicht op terwijl er maar een geschikte zender gezocht worden.

Druk nog eens op PTY SEEK START om het zoeken te annuleren.

PTY HOLD

Licht op

Afstandsbediening

• Het toestel stocht met Zoeken zodia er een zender gezonden is die een programma van het geselecteerde type uitzendt.
• Als de gezonden zender Nietaar uw wens is, kunt u nog eens op PTY SEEK START drukken. Het toestel gaan dan op zoek waar een andere zender die het gewenste programmatype uitzendt.

De EON functie

Deze functie maakt gebruik van de EON gegevens die worden uitgezonden door het Radio Data Systeme zendernetwork. Als u een bepaald programmatype selecetert (NEWS, INFO, AFFAIRS of SPORT), za dit toestel automatisch alle voorgeprogrammeerde Radio Data Systeme zenders die een uitzending van het gewenste type in hun zendschema hebben opgenomen opzoekeken en overschakenaar de neue zender wonneer de uitzending van het gewenste soort programme begint.

y

Wanner u deze handeling uitvoert met de afstandsbediening, moet u eerst op TUNER drukken om de afstandsbediening in de tunerfunctie te zetten.

Opmerking

Deze functie kan alleen worden gezrukt wanner u heeft afgestemd op een Radio Data System zender die EON gegevens aanbiedt. Wanner u heeft afgestemd op een dergelijke zender, za de EON indicator op het display op het voorpaneel oplichten.

1 Controller of de EON indicator indiderdae verschijnt op het display op het Voorpaneel.

Als de EON indicator nicht oplicht, dient u af te stemmen op een andere Radio Data Systeem zender waar bij de EON indicator wel gaat branden.

2 Druk herhaaldelijk op EON op de

afstandsbediening om het gewensteprogrammatype (NEWS, INFO, AFFAIRS of SPORT) te selecteren.

Het geselechteprogrammatypeverschijnt op het display op het voorpaneel.

NEWE

Afstandsbediening

Zodra een voorgeprogrammeerde Radio Data Systemeem zender begint met de uitzending van een programme van het gewenste type, za het toestel automatisch van het huidige programme daarnaar overschaken. (De EON indicator knippert.)
- Wanner de uitzending van het programme van het geselecteerde type agelopen is, zal het toestel weer terugkeren maar de oorspronkelijke zender (of een ander programme opdezelfde zender).

Annuleren van deze functie

Druk net zo vaak op EON tot er geen programmatype.
meer op het display op het Voorpaneel staat.

OPNEMEN

Opname-installingen en andere handelingen dieren te worden verricht op de opname-apparatuur. Raadpleeg eventueel de handleidingen van de betreffende componenten.

1Zet dit toestel en alle aangesloten componenten aan.
2 Selecteer de signaalbron waarvan u wilt opnemen.

Voorpaneel
of

Afstandsbediening

3 Start de weergave (of stem af op een zender) op de broncomponent.
4 Start de opname op de opnemende component.

Maak een test-opname voor u aan de echte opname begint.

Opmerkingen

• Wanneer dit toestel UIT (standby) staat, kurz u niert opnemen tussen op dit toestel aangesloten componenten.
• Deinstallingen van TONE CONTROL, VOLUME, "SPEAKER LEVEL" (bladzijde 59) en eventuele geluidsveldprogramma's hebben geen invloed op de opnamen.
• Er können geen opnamen gemaakt worden van een signaalbron via de MULTI CH INPUT aansluitingen van dit toestel.
  S-video-en composiet videosignalen worden gescheden verwertk door dit toestel. Daarom kunt u bij het opnemen of kopieren van videosignalen van een component die alleen is aangesloten op een S-video aansluiting (of allen op een composiet video-aansluiting) alleien een S-video signal (of allen een composiet videosignal) opnemen met uw VCR.
• Digitale signalen die binnenkomen via de DIGITAL INPUT aansluitingen worden nicht ten behoeve van uw opnamen gereproduceder via de analoge AUDIO OUT (L/R) aansluitingen. Opdezelfde manier worden analoge signalen die binnenkomen via de AUDIO IN (L/R) aansluitingen niets gereproduceder via de DIGITAL OUTPUT aansluiting. Als uw signaalbron alleen digitaal (of alleen analogoog) is aangesloten, kurz u dus ook alleen maar digitale (of alleen analoge) signalen opnemen.
  Een bepaalde sigmaalbron wird nicht gereproduedcr via hetzelfde REC OUT kanaal. (Het ingangssignaal van VCR 1 IN wordt bijvoorbeel nondere gereproduedcr via VCR 1 OUT.)
• Controller de regelingen met betrekking tot het auteursrecht in het gebied waar u zich befindt voor u opnamen gaat makeen van platen, CD's, radio enz. Opnemen van auteursrechtelijk beschermrd materiaal kan inbreuk makeen op de op het materiaal rustende rechten.

Als u videomaterialiaal weergeeft metGPCramblede of geocodeerde signalen die要去en voorkomen dat het materiaal gekopieerd wordt, is het maybek dat deze signalen de weergave zelf storen.

■Speciale overwegingen bij het opnemen van DTS materiaal

Het DTS signala bestaat uit een digitale bitstroom. Als u probeert digitale opnamen te makev van de DTS bitstroom, zar er slechts ruis worden opgenomen. Als u dit toestel wilt gebruiken om DTS materiaal op te nemen,要去e een aantal dingen in gedachten houden en dient u de volgende instelleningen te verrichten.

Voor DVD's en CD's met DTS geodeerd material en met een speler die geschikt is voor DTS weergave, dient u de handleiding van de speler te volgen en deze zo in te stellen dat de speler een analogog signal produceert.

GELUIDSVELDPROGRAMMA BESCHRIJVINGEN

Dit toestel is uiterust met diverse zer precise digitale decoders waarmee u kunt profiteren van multikanaals weergave van vrijwel elke geluidsbron (stereo of multikanaals). Dit toestel is tevens voorzien van een YAMAHA digitale geluidsveldprogramma (DSP) processor met een aantal geluidsveldprogramma's waarmee u uw luister-ervaring een extra dimensie kunt given. De meeste van deze geluidsveldprogramma's zin precise digitale nabootsingen van de werkelijk koestische omstandigheden in beroemde concertzalen, theaters en bioscopen.

Y De YAMAHA CINEMA DSP functions zijn geheel compatibel met alle Dolby Digital, DTS en Dolby Surround bronnen. Zet de ingangsfunctione op AUTO (zie bladzijde 37) zodate dit toestel automatisch kan overschaken aan de juiste digitale decoder voor het binnenkomende ingangssignaal.

Opmerkingen

• De DSP geluidsveldprogramma's van dit toestel zichnatuurgetrouwe reproducties van母公司 akoestische omgevingen, samengesteld aan de hand van exacte metingen verricht in de betreffende ruimtes zichl. Op deze manier kunt u de varieties waarnenen in de weerkaatsingen van voren, achefteren, links enchts.
  Kies cengeluidsveldprogramma op basis van uw smaak en voorkeuren, Niet alleen op basis van de naam van het programma.

Voor film/video bronnen

U kunt kiezen uit de volgende geluidsvelden wonneer u film- of videomaterialiaal afspeelt. De met "MULTI" aangeduide geluidsvelden konnen worden gebruikt met multikanaals signaalbronnen, zoals DVD, digitale TV enz. De met *2-CH' aangeduide konnen worden gebruikt met 2-kanaals (stereo) bronnen zoals TV programma's, videobanden enz.

De manier waarop een programme geselecteerd kan worden hangt mede af van het type geluidsveldprogramma. Voor details omtrent het selecteren van geluidsveldprogramma's verwijzen we uaar "Selecteren van geluidsveldprogramma's" op de bladzijden bladzijde 32 t/m 36.

Toets afstandsbediening	Programma Kei	merken Bronnen
1	STEREO: 2ch Stereo	Brengt multikanaals materiaal terug tot 2 kanalen (links en rechts) of geeft 2-kanaals materiaal onveranderd werk.	MULTI 2-CH
2	MUSIC: POP/ ROCK	Dit programma produert een enthousiaste atmosefer en geeft u het gevoel alsof u zich bij een jazz of rock concert bent.
3	ENTERTAI NMENT: TV Sports	Alhoewel het aanwezigheidsveld relatief smal is, zorgt het surround geluidsveld voor de akoestiek van een grote concertzaal. Dit effect verbetert de geluidsweergave van allerlei TV programma's, zoals/Newuws, amusementssshowts, muziek- en sportprogramma's.
	ENTERTAI NMENT: Mono Movie	Dit programma is bedoeld voor de reproductie van mono videomateriaal (zoals oude films). Het programma produceert optimale natrillingen om het geluid ook alleen met het aanwezigheidsveld diepte te kunnen gezven.
	ENTERTAI NMENT: Game	Dit programma geeft de geluidsweergave bij videospelletjes een diepe en ruimtelijke dimensie.
4	MOVIE THEATER: Spect acI e	CINEMA DSP verworking. Dit programma zorgt voor een zeer weids geluidsveld, zoals in een 70-mm bioscoop. Het oorspronkelijke geluid wordt zeer precies en gedetailleerd weergegeven, waardoor het geluidsveld en het beeld bijzonder echt lijken. Dit is ideaal voor Dolby Surround, Dolby Digital of DTS gecodeerd videomaterialial (vooral groots opgezette films).
	MOVIE THEATER: Sci - Fi	CINEMA DSP verworking. Dit programma zorgt voor duidelijke weergave van gesproken tekst en geluidseffecten in een vorm die opgang doet in science fiction films, zodat er een weidse cinematatische ruimte wordt gecreered temidden van de koude stille. U kunt zo better genieten van science fiction films in een virtuete geluidsruimte met Dolby Surround, Dolby Digital en DTS gecodeerd materiaal dat gebruik maakt van de meest geavanceerde technieken.
	MOVIE THEATER: Adventure	CINEMA DSP verworking. Dit programma is ideaal voor een precise reproductie van de nieduwste 70-mm films en films met multikanaals soundtracks. Het geluidsveld bootst dat van de nieduwste bioscopen na, zodat de narrillingen in het geluidsveld zich zo veel möglichk beperkt worden.
	MOVIE THEATER: General	CINEMA DSP verworking. Dit programma is bedoeld voor de reproductie van 70-mm films en films met multikanaals soundtracks en worden gekenmerkt door een zich en weids geluidsveld.

GELUIDSVELDPROGRAMMA BESCRHJVINGEN

Toets afstandsbediening	Programma Kehmern	Bronnen
5	SUR. STANDARD	Standaard verwerking voor de geselecteerde decoder.	MULTI 2-CH
	SUR. ENHANCED	Verbeterde verwerking voor de geselecteerde decoder.

Voor muziekmaterialaal

U kunt kiezen uit de volgende geluidsvelden bij weergave van muziek, zoals CD's, FM/AM uitzendingen, cassettes enz.

De manier waarop een programma geseleerd kan worden hangt mede af van het type geluidsveldprogramma. Voor details omtrent het selecteren van geluidsveldprogramma's verwijzen we uaar "Selecteren van geluidsveldprogramma's" op de bladzijden bladzijde 32 t/m 36.

Toets alstandsbediening	Programma Kern	merken	Bronnen
1	STEREO:2ch Stereo	2-kanaals (links en rechts) weergave.	2-CH
	STEREO:7ch Stereo	Wordt gebrukt om stereomateriaaal wee ter goven via alle luidsprekers (in stereo).Dit geeft een groter geluidsveld en is ideaal voor acheftergrundmuziek bij feesten en partijen enz.
2	MUSI C:HaII nVi enna	HiFi DSP verwerking. Een klassieke doosvormige concertzaal met ongeveer 1700 stoelen. De zuilen en ingewikkelde versieringen zorgen voorzer complexe reflecties en voor een volle en rijke geluidsweergave.	MULTI 2-CH
	MUSI C:The Bt m Li ne	HiFi DSP verwerking. Dit is het geluidsveld vlok voor het podium in "The Bottom Line", de befaamde New Yorkse jazz club. Er isplaats voor 300 mensen links en rechts en het geluidsveld biedt een realistische en levendige weergave.
	MUSI C:The Roxy Thtr	HiFi DSP verwerking. Het ideale programma voor levendige, dynamische rockmuziek.De gevevens voor dit programma werden opgenomen in de "hottest" rock club in LA.U bevindt zich virtuuel in het midden links in de zaal.
3	ENTERTAI NMENT:Di sco	HiFi DSP verwerking. Dit programme bootst de akoestiek na van een wervelende disco in het hart van een grote stad. De geluidsweergave is.krachtig enzer geconcentreerd.Het worden ook gekenmerkt door een grote energia en direchtid.
5	SUR. STANDARD	Standaard verwerking voor de geselecteerde decoder.	MULTI 2-CH
	SUR. ENHANCED	Verbeterde verwerking voor de geselecteerde decoder.

GEAVANCEERDE BEDIENING

Selecteren van de OSD (in-beeld display) weergavefunctie

U kunt de bedieningsinformatie van dit toestel op een beeldschem laten weergeven. Als u de SET MENU en geluidsveldprogramma instelleningen op een beeldschemThat weergeven, zich de beschikbare möglichkheden en parameters veel makkelijker af te lezen dan op het display op het voorpaneel.

1 Zet het beeldscherm dat is aangesloten op dit toestel aan.
2 Druk herhaaldelijk op ON SCREEN om de OSD weergavefunctie te veranderen.

De instelling van de OSD weergavefunctie verandert als volgt: volledige weergave, verkorte weergave en uit.

Vollegide weergave

Laat altijd zowel de geluidsveldprogramma parameter instellingen zien als de inhoud van het display op het voorpaneel.

Verkorte weergave

Laat eventjes beneden aan het scherm de inhoud van het display op het Voorpaneel zich telkens wonneer het toestel bediend worden.

Display ui

Alleen handelingen met ON SCREEN worden getoond. Het OSD (in-beeld display) worden in ieder geval weergegeven runaway u SET MENU of de testtoonfunctie gebruikt, ook al staat OSD op "Display uit".

Volledige weergave

Verkorte weergave

Opmerkingen

• Het OSD signal waertniet gereproduedcrd via de REC OUT aansluiting en zal niet worden opgenomen. Ukunt het OSD aan (grijze achtergrond) of uit zetten wanner er geen videobron wordt weergegeven (of wanner de broncomponent is uitgeschakeld) via "DISPLAY SET" (zie bladzijde 64). Bij gebruik van component videosignalen zal de "Verkorte weergave" Niet worden weergegeven via de COMPONENT VIDEO MONITOR OUT aansluitingen. Om het in-beeld display (OSD) wwer te laten geziven bij een component videoangssignal, dient u de OSD functie in te stellen op "Volledige weergave" terwijl GRAY BACK bij DISPLAY SET (zie bladzijde 64) is ingesteld op AUTO.

Gebruiken van de slaaptimer

Met deze functie kurz het toestel zichzelfuit (standby) latent schakelen na een door u bepaalde tijd. Deze slaaptimer is bijvoorbeeld handig wonneur u gaat slapen verwijl uw installment nog aan het speloen of opnemen is. De slaaptimer schakelt ook automatisch de op de AC OUTLET(S) netstroomaansluitingen aangesloten externe apparatuuruit.

Instellen van de slaaptimer

1 Selecteer de gewenste signaalbron en start de weergave op de broncomponent.
2 Druk herhaaldelijk op SLEEP om de gewensteijd in te stellen.

Met elke druk op SLEEP zal het display op het voorpaneel als volgt veranderen. De SLEEP indicator knippert verwijl u dearend voor de slaaptimer aan het instellen bent.

De SLEEP indicator zal oplichten op het display op het voorpaneel en het display keert terug maar het geselecteerde geluidsveldprogramma.

Annuleren van de slaaptimer

Druk net zo vaak op SLEEP tot "SLEEP OFF" op het display op het voorpaneel verschijnt.

Na eenaar seconden za "SLEEP OFF"verdwijnen en de SLEEP indicatoruitgaan.

SLEEP OFF

y

U kunt de slaaptimer ook annuleren door met STANDBY op de afstandsbediening (of STANDBY/ON op het Voorpaneel) het toesteluit (standby) te zetten.

Handmatig instellen van de luidsprekersniveauus

U kunt het uitgangsnavou van de luidspekers instellen verwijl u waar muziek aan het luisteren bent. Dit is ook möglich wanner u een signal dat via de

MULTI CH INPUT aansluitingen binnenkomt aftspeelt.
Vergeet Niet dat hierdoor de instellingen gemaakt via de "AUTO SETUP" (bladzijde 24) en "SPEAKER LEVEL" (bladzijde 59) zullen worden verrangen.

1 Druk op AMP.

2 Druk net zo vaak op LEVEL tot u de luidspreker geselecteerd heeft die u wilt instellen.

FRONT L Linker voor-luidsprekerniveau

CENTER Midden-luidsprekerniveau

FRONT R Rechter voor-luidsprekerniveau

SUR. R Rechter surround-luidsprekerniveau

SUR. L Linker surround-luidsprekerniveau

SUR. B. R Rechter surround achterluidsprekerniveau

SUR. B. L Linker surround achterluidsprekerniveau

SWFR Subwooferniveau

PRES. L Niveau linker

aanwezigheidsluidspreker

PRES. R Niveau rechte

aanwezigheidsluidspreker

V

Wanneer u op LEVEL heeft gedrukt, kurz u de gewenste liquidspreker ook selecteren met u /d.

3 Druk op j /i om het uitgangsniveau (volume) van de luidspreker te regelen.

Het instelbereik loopt van +10 dB t/m -10dB

4 Druk op ENTER wonneer u klaar bent met instellen.

y

De handeling kan ook worden uitgevoerd met de bedieningsorganen op het Voorpaneel. Druk net zo vaak op NEXT tot u de gewenste luidspraker geselecteerd heeft en druk verwolgens op LEVEL om het uitgangsnavau (volume) waarvan in te stellen.

SET MENU

Met behulp van het SET MENU (instelmenu)(Intstelmenu)kunt u allerlei systemeinstellungen wijzigen en kunt u de manier waarop het toestel werkt aanpassen aan uw voorkeuren. Verander de begininstelleningen (hieronder vet gedrukt aangeduid) op basis van uw specifieke systeem en uw voorkeuren.

AUTO SETUP

Hiermee kurz u opgeven welke luidspreker-instelingen de automatische setup za val verrachten en kurz u de automatische setup in werking stellen (zie bladzijde 24).

■MANUAL SETUP

Hiermee kurz u met de hand luidspreker- en systeeminstellingen wijzigigen.

1 SOUND MENU

Hiermee(Int) met de hand alle luidspreker-installingen wijzigen, de kwaliteit en de toonkleur van de weergave van uw system aanpassen of compenseren voor eventuele vertragde videoweergave bij gebruik van LCD monitoren of projectoren.

y
De meeste instelleningen in het SOUND MENU worden automatisch uitgevoerd wanner u de automatische setup (zie bladzijde 24) doet. U kunt het SOUND MENU gebruiken voor verdere instelleningen, maar we raden u aan om toch eerst de automatische setup te doeep

Onderdeel Kenne	Ken Bladzijde
A) SPEAKER SET	Selecteren van de afmetingen van de luidsprekers, de luidsprekers voor weergave van lage tonen en de crossover freiuentie.	57
B) SPEAKER LEVEL	Instellen van het uitgangsniveau van elke luidspreker.	59
C) SP DI STANCE	Instellen van de vertraging voor elke luidspreker.	60
D) EQUALI ZER	Instellen van de klankkleur (toon) van de midden-luidspreker.	60
E) LFE LEVEL	Instellen van het uitgangsniveau van het LFE kanaal bij Dolby Digital of DTS signalen.	61
F) DYNAMI C RANGE	Instellen van het dynamisch bereik bij Dolby Digital of DTS signalen.	61
G) AUDIO O SET	Aanpassen van de volume-afname bij de MUTE functie, de audiovertraging en de instelling voor het passeren van de toonregeling.	61

2 INPUT MENU

Hiermee(Int) u digitale in-/uitgangen opniewu wtoewijzen. de ingangsfunctie selecteren of uw signalbronnen andere namen geben.

Onderdeel Kenne	Ken Bladzijde
A) I / O ASSI GNMENT	Toewijzen van aansluitingen aan de daarmee verbonden componenten.	62
B) I NPUT MODE	Selecteren van de begininstelling van de ingangsfunctie voor de signalbron.	63
C) I NPUT RENAME	Hiermee(Intukt u een signalbron een andere naam gezven.	63
D) VOLUME TRI M	Instellen van het uitgangsniveau van elke aansluiting.	63

3 OPTION MENU

Wijzigen van de optionele systeeminstellingen.

Onderdeel Kenmerken Bladzijde
A) DI SPLAY SET	Instellen van de helderland van het display en het omzetten van videosignalen.	64
B) MEMORY GUARD	Vergrendelen van instellingen voor de geluidsveldprogramma's en andere SET MENU instelleningen.	64
C) PARAM. I NI	Initialiseren van de instellingen voor een groep geluidsveldprogramma's.	65
D) MULTI ZONE SET	Specifieert de locatie van de luidsprekers die zijn aangesloten op de SPEAKERS B aansluitingen, of selecteert hoe de ZONE 2 luidsprekers zullen worden versterkt.*	65

• De Zone 2 versterkerfunctie is alleen beschikbaar voor de RX-V757.

■SIGNAL INFO

Hiermee kunt u informatie over het audiosignal controleren (zie bladzijde 37).

Gebruiken van het SET MENU

Gebruik de afstandsbediening om de menu's te openen en de instellen gen verrachten.

V

• U kunt SET MENU installingen wijzigelen verwijl het toestel aan het weergeven is.
• Als u op een geluidsveldprogrammatoets drukt werwijl u bezig bent in het SET MENU, worden het SET MENU geannuleerd.

Opmerking

Sommige SET MENU instellingen können nicht worden gewijzigd verzwijl het toestel in de Cinema of Music nacht-luisterfunctie staat.

1 Druk op AMP.

2 Druk op SET
MENU.

3 Druk op u /d en selecteer MANUAL SETUP.

4 Druk op ENTER om de MANUAL SETUP te openen. 1 SOUND MENU zar op het display op het voorpaneel verschijnen.

5 Druk op u /d om het gewenste menu te selecteren.

6 Druk op ENTER om het gewenste menu te openen.

7 Druk opu /d en ENTER om hetsubmenu te selecteren en gebruik verzolgensu /d om het gewenste gewenste item te selecteren enj /i om de instelling van de parameter te wijzigen.

Herhaal deze handeling om de diverse instellen te selecteren en te wijzigen.
- Druk op RETURN omtering te keren maar het vorige menu.

8 Druk op SET MENU om af te sluiten wonneer u klaar bent.

Geheugen back-up

De geheugen back-up schakeling voorkomt dat de opgeslagen gegevens verloren gaan wanner het toestel uit (standby) staat. Wanner echter de stekker uit het stopcontact gehaald wordt of de stroomvoorziening om een andere reden langer dan een week onderbroken worden, zullen de opgeslagen gegevens verloren gaan. In een dergelijk geval dient u de instelleningen opnieuw te maken.

1 SOUND MENU

Via dit menu kurz u met de hand luidspreker-installingen wijzigen of compenseren voor vertraging in de videoeweergave bij gebruik van LCD schermen of projectoren.

De meeste instellingen in het SOUND MENU worden automatisch uitgevoerd wanner u de automatische setup (zie bladzijde 24) doet.

■Luidspreker-installingen A) SPEAKER SET

Via dit menu kurz u met de hand de luidsprekerinstellungen wijzigen.

y Als u Niet tevreden bent met de door uw luidspekers geproduceerde lage tonen, kurz u deze instelleningen aanpassen aan uw voorkeuren.

Voor-luidsprekers FRONT SP

Keuzes: LARGE, SMALL

• Selecteer SMALL als ukleine voor-luidsprekers heeft. Het toestel zal nu de lage tonen uit het voorkanaal maar de luidsprekers sturen die u hebft geselecteerd met "LFE/BASS OUT".
• Selecteer LARGE als u grote voor-luidsprekers heeft. Het toestel zal zo het hele toonbereik van de linker enrechtter voorkanalen maar de linker enrechtter voorluidsprekers sturen.

Midden-luidspreker CENTER SP

Keuzes: LRG, SML, NONE

• Selecteer LRG als u een große midden-luidspreker heeft. Het toestel zal zo het—hele toonbereik van het middenkanaal maar de midden-luidspreker sturen.
• Selecteer SML als u eenkleine midden-luidspreker heeft. Het toestel zal nu de lage tonen uit het middenkanaal maar de liquidsprekers sturen die u hebte geseleerd met "LFE/BASS OUT".
• Selecteer NONE als u geen midden-luidspreker heeft. Het toestel zal in dat geval alle signalen voor de midden-luidsprekeraar nad de linker en rechter voorluidsprekers sturen.

Linker/rechter surround-luidsprekers

SUR. L/R SP

Keuzes: LRG, SML, NONE

• Selecteer LRG als u grote linker en rechter surroundluidsprekers—heeft. Het—hele toonbereik van het surroundkanaal za waar de linker en rechter surroundluidsprekers worden gestuurd.
• Selecteer SML als ukleine linker en rechter surroundluidsprekers heeft. Het toestel za nu de lage tonenuit het surroundkanaal aan de luidsprekers sturen die u heeft geseleed met "LFE/BASS OUT".
• Selecteer NONE als u geen surround-luidsprekers heeft. Hierdoor worden het toestel in de Virtual CINEMA DSP stand gezet (zie bladzijde 36) en zal de surround acheer-luidspreker (SUR. B L/R SP) automatisch op NONE worden ingesteld.

Surround achter-luidsprekers SUR. B L/R SP

• Selecteer LRGx1 als u een grote surround achter-luidspreker heeft. Het toestel za zo het hele toonbereik van het surround achterkanaalaar de linker surround achter-luidspreker sturen.
• Selecteer LRGx2 als u 2 grote surround achterluidsprekers heeft. Het toestel zal zo het hele toonbereik van het surround achterkanaal maar de surround achter-luidsprekers sturen.
• Selecteer SMLx2 als u 2 kleine surround achterluidsprekers heeft. Het toestel zal nu de lage tonen uit de surround achterkanalen maar de liquidsprekers sturen die u hebelt geseleerd met "LFE/BASS OUT".
• Selecteer SMLx1 als u eenkleine surround achterluidspreker heeft. Het toestel za nu de lage tonen uit het surround-achterkanaal maar de liquidsprekers sturen die u heeft geselecteerd met "LFE/BASS OUT" en de rest van het signaal za waar de linker surround achterluidspreker worden gestuurd.
• Selecteer NONE als u geen surround achterluidspreker heeft. Het toestel zal in dat geval alle signalen voor het surround achterkanaalaar de linker enrechtser surround-luidsprekers sturen.

Opmerking

Als u SMLx1 of LRGx1 selecteert, dient u de luidspreker aan te sluiten op de linker SURROUND BACK luidsprekeraansluitingen.

Aanwezigheidsluidsprekers PRESENCE SP Keuzes: YES, NONE

• Selecteer YES als u aanwezigheidsluidsprekers heeft.
• Selecteer NONE als u geen aanwezigheidsluidsprekers hebft.

y

Wanneer u YES heeft geseleeteerd, zal het toestel automatisch de dialoog-lift parameter instellen. Zie bladzijde 92 om dit met de hand in te stehen.

Lage tonen weergave LFE/ BASS OUT

De lage tonen (bass) hunn naar de subwoofer en/of de linker en rechter voor-luidsprekers worden gestuurd als dat beter overeenkomt met de karakteristieken van uw systeme. Deze instelling bepaalt ook waar het LFE (Lage Frequentie Effecten) kanaal in Dolby Digital en DTS signalen naartoe wordt gestuurd. Keuzes: SWFR, FRNT, BOTH

• Selecteer SWFR als u een subwoofer aangesloten heeft. Het LFE kanaal en de lage tonen uit andere kanalen worden nu in overeenstemming met de luidspreker-instellenen maar de subwoofer gestuurd.
• Selecteer FRNT als u geen subwoofer gebruikt. Het LFE kanaal en de lage tonen UIT andere kanalen worden nu in overeenstemming met de luidspreker-installingen maar de voor-luidsprekers gestuurd (ook al had u oorspronkelijk de voor-luidsprekers op SML ingesteld).
• Selecteer BOTH als u een subwoofer haeft aangesloten en u de lage tonen voor beiden voorkanalen zowel via de voor-luidsprekers als via de subwoofer wilt lately weergeven. Het LFE kanaal en de lage tonen uit andere kanalen worden ook maar de subwoofer gestuurd in overeenstemming met de luidspreker-instellen. Gebruik deze functie om lage tonen te benadrukken met behulp van de subwoofer bij weergave van bijvoorbeeld CD's.

Crossover frequenie CROSS OVER

Met deze functie kurz u de crossover (afsnij) frequente instellen voor alle lage tonen. Alle frequencies beneden de ingestelde frequentie zullenaar de subwoofer worden gedirigeerd.

Keuzes: 40Hz , 60Hz , 80Hz , 90Hz , 100Hz , 110Hz , 120Hz , 160Hz , 200Hz

Subwooferase SUBWOOFER PHASE

Als de lage tonen Niet of onduidelijk worden weergegeven, kunt u hiermee de frequentie-fase van uw subwoofer omschakelen.

Keuzes: NORMAL, REVERSE

• Selecteer NORMAL als u de fase voor uw subwoofer Niet wilt omkeren.
• Selecteer REVERSE om de fase voor uw subwoofer om te keren.

Aanwezigheids-/surround achterkanaal voorkeur PRI ORI TY

U kunt ervoor kiezen de voorkeur te gehen aan hetzij uw surroundchter-luidsprekers, hetzij uw aanwezigheidsluidsprekers bij het afspelen van materiaal met signalen voor een surroundchterkanaal met de CINEMA DSP geluidsveldprogramma's. Keuzes:PRch, SBch

• Selecteer PRch als u uw aanwezigheidsluidsprekers wilt gebruiken, ook wanner er wel een surround achterkanaal binnenkomt. De signalen voor het surround achterkanaal zullen worden weergegeven via de surround-luidsprekers.
• Selecteer SBch als u uw surround achter-luidsprekers wilt gebruiken wonneer er een surround achterkanaal wordt gedetecteerd door een CINEMA DSP programme. Eventuele signalen voor een aanwezigheidskanaal zullen worden weergegeven via de voor-luidsprekers.

Luidsprekerniveau B) SPEAKER LEVEL

Via.dequeue installingen kunt u met de hand de balans instellen:tussen de luidsprekers die u heeft geselecteerd bij SPEAKER SET (bladzijde 57).

Keuzes: -10,0dBt / m + 10,0dB

Begininstalling: 0 dB

• FL instellen van de balans voor de linker voorluidspreker.
• FR instellen van de balans voor de rechter voorluidspreker.
• C instellen van de balans voor de midden-luidspreker.
• SL instellen van de balans voor de linker surround-luidspreker.
• SR instellen van de balans voor de rechter surroundluidspreker.
• SBL *instellen van de balans voor de linker surroundchter-luidspreker.
• SBR *instellen van de balans voor de rechter surroundchter-luidspreker.
• SWFR instellen van de balans voor de subwoofer.
• PL instellen van de balans voor de linker aanwezigheidsluidspreker.
• PR instellen van de balans voor de rechtter aanwezigheidsluidspreker.
  Inplaats van SBL en SBR, za SB verschijnen als u slechts een enkele surround achechter-luidspreker heeft geselecteerd bij SUR. B L/R SP (bladzijde 58).

■Luidsprekerafstand C) SP DI STANCE

Met deze functie kutk u met de hand de afstand van elke luidspreker tot de luisterplek invoeren en zo de vertraging voor het bijbehorende kanaal instellen. In het ideale geval zouden alle luidsprekers opdezelfde afstand van de luisterplek要去en staan. Maar in de meeste gezallen is dat practisch gezien Niet möglich. Daarom要去 de weergave van luidsprekers die eigenglijk te dichtbij staan heel eventjes vertraagd worden, zodat het geluid van alle luidsprekers op hetzelfde moment op de luisterplek arrivert.

Eenheid UNI T

• Selecteer meters om de afstanden van de luidsprekers in meters in te konnen voeren.
• Selecteer feet om de afstanden van de luidspekers in voeten (feet) in te(APnen voeren.

Luidsprekerafstanden

Keuzes: 0,3 tot 24.0m

• FRONT L instellen van de afstand van de linker voorluidspreker. Begininstelling: 3,0m
• FRONT R instellen van de afstand van de rechtter voor-luidspreker. Begininstelling: 3,0m
• CENTER instellen van de afstand van de middenluidspreker. Begininstelling: 3,0m
• SUR. L instellen van de afstand van de linker surround-luidspreker. Begininstelling: 3,0m
• SUR. R instellen van de afstand van de rechtter surround-luidspreker. Begininstelling: 3,0m
• SB L *instellen van de afstand van de linker surroundchter-luidspreker. Begininstelling: 2,10 m
• SBR instellen van de afstand van de rechter surroundchter-luidspreker. Begininstelling: 2,10m
• SWFR instellen van de afstand van de subwoofer. Begininstelling: 3,0m
  PRES L instellen van de afstand van de linker aanwezigheidsluidspreker. Begininstelling: 3,0m
  PRES R instellen van de afstand van de rechter aanwezigheidsluidspreker. Begininstelling: 3,0m
• In plaatens van SB L en SB R, zal SUR. B verschijnen als u slechts een enkele surround hinter-liquidspreker hebigt geselecteerd bij SUR. B L/R SP (bladzijde 58).

■Grafische equalizer voor het middenkanaal D) EQUALI ZER

Gebruik deze functie om te kiezen:tussen de parametrische (AUTO PEQ) en de grafische equalizer (CNTR GEQ).

Equalizer EQ TYPE SELECT

Hiermee sunt u instellen wat voor soort equalizer dit toestel gebruikt.

Keuzes: AUTO PEQ, CNTR GEO, EQ OFF

• Selecteer AUTO PEQ om de equalizer te gebruiken die bij de automatische setup is ingesteld.
• Selecteer CNTR GEQ om de ingebouwde 5-bandin grafische equalizer zo in te stellen dat de toonkleur van de midden-luidspreker overeenkomt met die van de linker en rechtter voor-luidsprekers.
• Selecteer EQ OFF om de equalizer uit te schakelen.

Grafische equalizer voor het middenkanaal CENTER GEO

Wanner u CNTR GEQ heeft geseleerd, kurz u deze functie gebruiken om een testtoon te lately weergeven en aan de hand waarvan de toonkleur zo bij te stellen dat deze overeenkomt met die van de linker voor-luidspreker. U kurz 5 freiuentiebanden apart instellen:

100Hz, 300Hz, 1kHz, 3kHz, 10kHz

Keuzes: -6t / m + 6dB

Begininstelling: 0 dB

• Selecteer ON om de linker voor- en de middenluidspreker een testtoon te lately produceren en stel aan de hand waarvan de toonkwaliteit van de middenluidspreker in.
• Selecteer OFF om de testtoon te stoppen en de op dit moment geselecteerde signaalbron weer te lately gezven.
• Druk op u /d en selecteer de freiendentieband.
• Druk op j /i om de geselecteerde frequentieband in te stellen.

■Niveau Lage Frequentie Effecten

E) LFE LEVEL

Deze functie stelt u in staat het volume (uitgangsiveau) van het LFE (Lage Frecentie Effect) kanaal aan te passen aan uw subwoofer of hoofdtelefoon. Het LFE kanaal zorgt voor de weergave van speciale effecten met zeer lage tonen bij bepaalde passages. Deze instelling treedt alleen in werkig bij weergave wanner dit toestel Dolby Digital of DTS signalen decodeert.

Keuzes: -20 t/m 0 dB

Luidspreker SPEAKER

Kies.Deze mogelijkheid om het LFE niveau bij weergave via uw luidsprekers in te stellen.

Hoofdtelefoon HEADPHONE

Kies.Deze mogelijkheid om het LFE niveau bij weergave via uw hoofdtelefoon in te stellen.

Opmerking

Afhankelijk van de instellingen bij "LFE LEVEL" is het möglich dat sommige signalen Niet via de SUBWOOFER OUTPUT aansluiting worden gereproduedd.

■Dynamisch bereik F) DYNAMIC RANGE

Via deze instelling kurz u instellen hoeveel het dynamisch bereik moet worden gecomprimeerd voor uw luidsprekers of uw hoofdtelefoon. Deze instelling treedt alleen in werkig wanner dit toestel Dolby Digital of DTS signalen decodeert. Keuzes: MIN (minimum), STD (standaard),

MAX (maximum)

Luidspreker SP

Kies.Deze mogelijkheid om de compressie bij weergave via uw luidsprekers in te stellen.

Hoofdtelefoon HP

Kies.Deze mogelijkheid om de compressie bij weergave via uw hoofdtelefoon in te stellen.

• Selecteer MIN als u regelmatig bij een laag volume wilt luisteren.
• Selecteer STD voor algemeen gebruik.
• Selecteer MAX om het grootste dynamische bereik te beholden.

Audio installingen G) AUDIO SET

Hiermee sunt algemene audio instellenen voor dit toestel wijzigien.

6)AUDIO SET

MUTING TYPE...FULL

P

[4]

Tijdelijkuit oflager zetten van het geluid MUTI NG TYPE

U kunt zich bepalen hoeveel het volume verlaagd moet worden wanner u deze functie gebruikt.

Keuzes: FULL, -20dB

• Selecteer FULL om de geluidsweergave—helemaal te stoppen.
• Selecteer -20dB om het huidige volume met 20 dB te verlagen.

AudiovertragingAUDIO DELAY

U kunt de geluidsweergave vertragen zodate ze synchroon loopt met de videobeelden. Dit is soms nodig bij gebruik van bepaalde LCD monitors of projectoren. Keuzes: 0 t/m 160 ms

Passeren toonregeling TONE BYPASS

U kunt de geluidssignalen de schakelingen voor de toonregeling helemaal lately negeren wanner TREBLE en BASS op 0 dB+zijn ingesteld (zie bladzijde 31). Keuzes: AUTO, OFF

• Selecteer AUTO als u de schakelingen voor de toonregeling wilt latent negeren om een zo pauur möglichke weergave te verkrijgen.
• Selecteer OFF als u nied wilt dat de toonregeling helemaal genexeerd worden.

2 INPUT MENU

Toewijzen van in-/uitgangsaansluitingen

A) I/O ASSIGNMENT

U kunt de aansluitingen toewijzen aan andere componenten als de begininstellenen van dit toestel Niet overeenkomen met uw voorkeuren. Wijzig de volgende instellenen om de respectievelijke aansluitingen toe te wijzen aan andere apparatuur en uiteindelijk meer componenten te+kunnen aansluiten.

Wanner de ingangsaansluitingen opniew zijn toegewezen, kunt u de waar bij behorende component selecteren als signaalbron met INPUT op het voorpaneel of met de ingangskeuzetooetsen op de afstandsbediening.

Voor de COMPONENT VIDEO aansluitingen

A（CMPNT-VINPUT[A]）en

B (CMPNT-V INPUT [B])

Voor OPTICAL OUTPUT aansluiting

1(OPTICALOUT（1))

Keuzes:PHONO,CD,MD/CD-R,DVD,DTV/CBL V-AUX,VCR1,DVR/VCR2

Voor de OPTICAL INPUT aansluitingen

• Alleen voor de DSP-AX757SE

Voor de COAXIAL INPUT aansluitingen

5 (COAXI AL IN (5)) en 6 (COAXI AL IN (6))

Kezes: (5) PHONO, CD, (TUNER*), MD/CD-R, DVD, DTV/CBL, V-AUX, VCR1, DVR/VCR2

(6)PHONO,CD,TUNER*),MD/CD-R,DVD, DTV/CBL,V-AUX, VCR1,DVR/VCR2

• Alleen voor de DSP-AX757SE

Opmerkingen

• U kunt een bepaalde naam maar eenkeer gebruiken voor een bepaald soort aansluiting.
• Wanneer u een bepaalde component zowel met de COAXIAL als met de OPTICAL aansluiting verbindt, za het via de COAXIAL aansluiting binnenkomende signaal voorrang krijgen.

Ingangsfunctie B) I NPUT MODE

Met deze instelling kunt u de ingangsfunctie bepalen voor signalbronnen op de DIGITAL INPUT aansluitingen op het moment dat dit toestel worden ingeschakeld (zie bladzijde 37 voor details omtrent de ingangsfunctie). Keuzes: AUTO, LAST

B)INPUT NODE

AUTO LAST

[1][2]:Select ENTER:Return

• Kies AUTO om het toestel automatisch het soort ingangssignaal te lately bepalen en de bijbehorende ingangsfunctie te lately instellen.
  Kies LAST om het toestel automatisch de ingangsfunctie in te laten schakelen die het letzst met de signaalbron in kwestie gebruikt is.

Opmerking

Ook als u LAST heeft ingesteld, kan de的那一段时间 leuve voor de EX/ES toets Niet worden onthouden.

■Signaalbronnen neue name genven C) I NPUT RENAME

Met deze functie kurz u de nameden van de signalbronnen op het OSD (in-beeld display) en op het display op het voorpaneel veranderen.

C)INPUTRENAME

DUD DUD

[（1/1]：Position [4]：Chara.

1 Druk op de ingangskeuzetoets om de signalbron waarvan u de naam wilt veranderen te selecteren.
2 Druk op AMP.
3 Druk opj /i en verplaats de (onderstreping) maar het teken of de spatie die u wilt veranderen.
4 Druk op u /d, selecteer het gewenste teken en gebruikervolgensj /i om maar de volgende tekenpositie te gaan.

• U kunt maximaal 8 tekens gebruiken voor elké signaalbron.
• Druk op d om de tekens als volgt te latent veranderen, of druk op u om.Deze reeks in omgekeerde volgorde te doorlopen: A t/m Z, spatie, 0 t/m 9, spatie, a t/m z, spatie, symbolen (#,*,-,+,enz.).

5 Herhaal de stappen 1 t/m 4 als u de namen van andere signaalbronnen wilt veranderen.
6 Druk op SET MENU om af te sluiten wanneer u klaar bent.

Met deze functie kurz u de niveaus regelen van de signalen die binnenkomen via de ingangsaansluitingen. Dit komt van pas wanner u wilt vermijden dat het volume plotseling verandert elke keer wanner u een overschakelt maar een andere signaalbron.

Keuzes:PHONO,CD,MD/CD-R,TUNER,DVD

DTV/CBL, V-AUX, VCR1, DVR/VCR2

3 OPTION MENU

Wijzigen van de optionele systeinstellingen.

■Display instellingen A) DI SPLAY SET

Dimmer DI MMER

Hiermee kunt u de holderheid van het display op het voorpaneel instellen.

Keuzes: -4t / m0

Video conversie VI DEO CONV.

Gebruik.Deze functie om de omzetting van composiet (VIDEO) signalen aan zowel S-video als component videosignalen aan/uit te zetten.

Hierdoor konnen de omgezette videosignalen worden gereprodueerd via de SVIDEO OF COMPONENT VIDEO aansluitingen wanner er geen S-video of component videosignalen binnenkomen. Deze functie converteert ook S-video signalenaar component signalen wanner er geen component signalen binnenkomen.

Keuzes: ON, OFF

• Selecteer OFF als u geen signalen wilt omzetten. (behalte S-video signalen maar composiet signalen)
• Selecteer ON om composiet signalen om te lately zetten aan S-video en component signalen en S-video-signalen aan component signalen.
• Ongeacht de gekozen instelling zullen S-video signalen altijd worden omgezet maar composiet videosignalen.

Opmerkingen

• De geconverteerde videosignalen worden alleen gereproduedeer via de MONITOR OUT aansluitingen. Bij het maken van opnamen moet uussen de diverse componenten telkens gelebruik maken van dezeilfde soorten aansluitingen (bijv. S-Video).
• Wonneer composiet video-of S-videosignalen van een videorecorder worden omgezet waar component signalen, kan de beeldkwaliteitchyteruitgaan, affhankelijk van uw videorecorder.

OSD vershuiven OSD SHI FT

Hiermee sunt u de verticale positie van het OSD (in-beeld display) instellen.

Keuzes: +5 (naar beneden) t/m -5 (aar boven)
- Druk op + om het OSD (in-beeld display) lager op het scherm weer te geven.
- Druk op - om het OSD (in-beeld display) hoger op het scherm weer te gezven.

Grijzeachtergrond GRAY BACK

Als u AUTO kiest voor de in-beeld display instellenen,
zal er een grijze achtergrond到场ood worden wonneer er
geen videosignal binnenkomt. Er zal niets worden
getoond als u OFF selecteert.

Keuzes: AUTO, OFF

Opmerkingen

• Wonneer er alleen component videosignalen binnenkomen, za het OSD Niet worden weergegeven indien GRAY BACK is ingesteld op OFF. Om het in-beeld display (OSD) waar te latent worden bij een component video-ingangsgsnaal, dient u de OSD functie (zie bladzijde 52) in te stellen op "Volledige weergave" verwijl GRAY BACK is ingesteld op AUTO.
• Wanner er geen videosignalen binnenkomen dient u GRAY BACK op AUTO te zetten om het in-beeld display (OSD) waar te latelyen gezven.

Component OSD CMPNT OSD

Met deze möglichkeit Aunt de weergave van het OSD via de COMPONENT VIDEO MONITOR OUT aansluitingen aan/uit zetten wonneer u het SET MENU gelebruikt.

Keuzes: ON, OFF

• Selecteer ON om de OSD signalen te lately weergeven via de COMPONENT VIDEO MONITOR OUT aansluitingen.
• Selecteer OFF om de OSD signalen Niet te lately weergeven via de COMPONENT VIDEO MONITOR OUT aansluitingen.

Opmerking

Het SET MENU functioneert ook wanner u OFF hebft geseleeteerd.

■Geheugen beveiliging B) MEMORY GUARD

Met deze functie kurz u voorkomen dat de DSP
programma instellenen en andere systeeminstelingen per abuis gewijzigd worden.
Keuzes: OFF, ON

Kies ON om de inhoud van het geheugen te beveiliggen:

DSPprogramma instellingen
- Alle SET MENU onderdelen
Alle ingestelde luidsprekerniveaus
- De weergavefunctie voor het in-beeld display (OSD)

Opmerking

Wanner MEMORY GUARD is ingesteld op ON, kurz u keinere SET MENU itemsmeer selecteren.

Parameters initialiseren C) PARAM. I NI

Hiermee(Int) de instellenen voor alle geluidsveldprogramma's in een programmagroep tegelijk initiaiseren. Wanner u een geluidsveldprogrammagroep initialeiert, zullen alle gewijzigde instelleningen voor de programa's in die groep worden teruggete op hun beginwaarden.

Druk op de cijfertoets voor de geluidsveldprogrammagroep die u wilt initialiseren. Keuzes:

Er zal een asterisk (*) verschijnen naast programmanummers die zich gewijzigd ten opzichte van hun begininstellungen.

Keuzes:STEREO,MUSIC,ENTERTAINMENT, MOVIE,STANDARD

CPARAM.INI

STEREO
STERE
ENTERTAINMENT
MOVIE THEATER
STANDARD
*PRESESS KEN

Opmerkingen

• U kunt de erder ingestelde waarden nicht meer automatisch terughalen nedat u een geluidsveldprogrammagroepheeft geinitialiseerd.
• U kunt geen individuele geluidsveldprogramma's initialiseren.
• U kunt geen geluidsveldprogrammagroepen initialiseren wanner de "MEMORY GUARD" beveiliging is ingeschakeld ON.

ZoneinstallingD)MULTIZONESET

U kunt instellen waar de luidsprekers die zich verbonden met de SPEAKERS B aansluitingen zich bevinden.

D)MULTI ZONE SET

SP B:FRONT ZONE2 AMP:EXT

{[1]};Select [CENTER];Return

Installing luidsprekerset B SP B

Met deze functie kutk u bepalen waar de voor-luidsprekers die zich verbonden met de SPEAKERS B aansluitingen zich bevinden.

Keuzes:FRONT,ZONE B

• Selecteer FRONT om de SPEAKERS A set en B aan/uit te zetten wonneer de met de SPEAKERS B aansluitingen verbonden luidsprekers zich in uw luisterruimte bevinden.
• Selecteer ZONE B als de met de SPEAKERS B aansluitingen verbonden luidsprekers zich in een andere ruimte bevinden. Als SPEAKERS A wordenuitgeschakeld (OFF) en SPEAKERS B worden ingeschakeld (ON), zullen alle luidsprekers in de luisterruimte, inclusief de subwoofer, worden uitgeschakeld en zal er alleen via de SPEAKERS B set geluid worden weergegeven.

Opmerkingen

• Als u een hoofdtelefoon in de PHONES aansluiting op dit toestel doet wanner "SP B" op ZONE B staat, zal het geluid zowel via de hoofdtelefoon als via SPEAKERS B worden weergegeven.
• Als er een DSP programme is ingeschakeld wonneer "SP B" op ZONE B is ingesteld, zal het toestel automatisch in de Virtual CINEMA DSP stand gaan.

Zone 2 versterker ZONE2 AMP

(allyen voor de RX-V757)

Hier kurz u instellen hoe de ZONE 2 luidsprekers

versterkt zullen worden.

Keuzes: INT,EXT

D)MULTI ZONE SET

2BnEeAaF

[1][2]:Select ENTER:Return

• Selecteer EXT als u geen Zone 2 luidsprekers gelebracht of als u uw Zone 2 luidsprekers heeft aangesloten via een externe versterker die is aangesloten op de ZONE 2 OUTPUT aansluitingen van dit toestel.
• Selecteer INT om de interne versterker van dit toestel te gebruiken en u uw Zone 2 luidsprekers rechtstreeks heeft aangesloten op de PRESENCE/ZONE 2 luidspreker-aansluitingen van dit toestel.

UITGEBREID SETUP MENU

Het uitgebrend setup menu za verzschijnen op het display op het voorpaneel.

y Tijdens de uitgebrie de setup zal er geen geluid worden weergegeven.
Tijdens de geavanceerde setup können alleen de STANDBY/ON, STRAIGHT (EFFECT) toetsen en de PROGRAM knop op het voorpaneel gebruikt worden.

LETOP

U moet de luidsprekerimpedantie correct instellen voor u dit toestel gaat gebruiken om audio- of videosignalen wee te gezven.

1,42 1,3

3 Druk herhaaldelijk op STRAIGHT (EFFECT) omijken en waar te schakelenussen de beschikbare parameters.

STRAIGHT

4 Druk op STANDBY/ON om uw keuze te bevestigen.

Hiermee sluit u de uitgebrede setup af.
De gewijzigde instelleningen worden van kracht wanner het toestel de volgende keer worden ingeschakeld.

1 Zet het toestel uit, houd STRAIGHT (EFFECT) ingedrukt en druk op STANDBY/ON.

Dit toestel worden ingeschakeld en het uitgebrecht setup menu za verzschijnen op het display op het voorpaneel.

STRAIGHT
Houd ingedrukt en druk op

2 Draai aan PROGRAM om door het menu te bladeren en het gewenste item te selecteren.

Zie het eind van dit hoofdstuk voor een lijst met alle beschikbare parameters.

PROGRAM

Uitgebrend setup menu-onderdelen

Verander de begininstellungen (hieronder vet gedrukt aengeduid) op basis van uw specifieke systemen uw voorkeuren.

Luidsprekerimpedantie SP IMP.

Hiermee kurz u de impedantie van de op dit toestel aangesloten luidsprekers instellen.

• Selecteer 8 Ω MIN om de luidsprekerimpedantie in te stellen op 8 Ω.
• Selecteer 4 MIN om de luidsprekerimpedantie in te stellen op 4

SP IMP.	Luidspreker Impedantaientiveau
4 Ω MIN	Voor	Als u een set (A of B) gebruikt, moet de impedantie van elk van de luidsprekers 4 Ω of hoger+zijn.
		Als u twee sets (A en B) gebruikt, moet de impedantie van elk van de luidsprekers 8 Ω of hoger+zijn.
	Midden	De impedantie van elk van de luidsprekers moet 6 Ω of hoger+zijn.
	Surround
	Surround Achter
8 Ω MIN	Voor	Als u een set (A of B) gebruikt, moet de impedantie van elk van de luidsprekers 8 Ω of hoger+zijn.
		Als u twee sets (A en B) gebruikt, moet de impedantie van elk van de luidsprekers 16 Ω of hoger+zijn.
	Midden	De impedantie van elk van de luidsprekers moet 8 Ω of hoger+zijn.
	Surround
	Surround Achter

Fabrieksinstellungen PRESET

Via deze functie kurz u alle parameters terugzetten op de fabrieksinstellungen (zie bladzijde 91).

Keuzes: CANCEL, RESET

• Selecteer CANCEL als u zich wilt dat de parameters van dit toestel worden geinitialiseerd wonneer u het terugzet op de fabrieksinstellungen.
• Selecteer RESET als u wel wilt dat alle parameters van dit toestel worden geinitialiseerd wonneer u het terugzet op de fabrieksinstelleningen.

Opmerking

Deze instelling heeft geen invloed op de uitgebrecht setup menu item parameters.

Afstandsbediening

REMOTE

U kunt indien nodig de ID voor de afstandsbedietening van dit toestel veranderen.

Keuses: ID1, ID2

• Selecteer ID1 om het toestel te gebruiken met de standardcode.
• Selecteer ID2 om het toestel te gebruiken met een alternatieve code.

Opmerking

U moet de bijbehorende instelling verrachten op de afstandsbediening zich (zie bladzijde 69).

KENMERKEN VAN DE AFSTANDSBEDIERING

Naast dit toestel kan de afstandsbediening ook andere A/V componenten van YAMAHA en van andere fabrikanten aansturen. Om andere componenten te konnen bedieren,要去 u de juiste afstandsbedieningscodes instellen op de afstandsbediening. Deze afstandsbediening is tevens voorzien van een 'leerfunctie' waarmee u functies kunt overnemen van andere infrarode afstandsbedieningen.

Set bedieningstoetsen

Bedieren van dit toestel

De grijze toetsen können worden gebruikt om dit toestel te bedieren nadat u op AMP gedrukt heeft omde AMP bedieningsfunctie in te schakelen.

De afstandsbediening vastzetten op AMP

U kunt de afstandsbediening permanent in de AMP

bedieningsfunctie zieten (vaste AMP functie) zodate de grijze toeurs hierboven altijd dit toestel zullen bedieren. Dit is handig wanneur u met dieze afstandsbediening toch alleen maar dit toestel (AMP) zult gaan bedieren. Om de AMP bedieningsfunctie te vergrendelen, dient u AMP tenminste 3 seconden ingedrukt te houden totdat "A:_" verschijnt in het uitleesvenster.

A:DVD

Vaste AMP functie

DVD

Component bedieningfunctie

Bedieren van andere componenten

De grijs aangegeven toetsen hieronder kuren worden gebrukt om andere componenten te bedieren. De functies van de diverse toetsen hangen mede af van de geselecteerde componenten. Selecteer de component die u wilt bedieren met een ingangskeuzetoets of met SELECT k / n .De nam van de geselecteerde component zal verschijnen in het uitleesvenster.

Met de A/B toetsen en de ingangskeuzetoetsen kunt u zoals hieronder aangegeven een andere set bedieningstoeten kiezen.

Gebruik de A/B toetsen on andere componenten te bedieren, ongeacht of ze op dit toestel zich aangesloten of nicht. Fabrieksinstelling: A...LD-speler B...CD-recorder SELECT k/n schakelt de bediening over maar een andere component zonder de op dit toestel ingestelde sigmaalbron te veranderen.

Component

bedieningstoetsen

Door de juiste
afstandsbedieningscodes in
te stellen kurz u tot
maximaal 11 verschlende
componenten bedienen
(zie bladzijde 69).

Om tijdelijk over te schakelen maar de component bedieningsfunctie, kutn u op AMP drukken.

Om de vaste AMP functie te annuleren, moet u AMP wee terminste 3 seconden ingedrukt honden.

Instellen van afstandsbedieningscodes

U kunt andere componenten bedieren als u de bijbehorende fabrikantencodes.haveft ingesteld.Voor elke set bedieningstoetsen kan een code worden ingevoerd.

In de volgende tabel staan de standarde ingestelde componenten (Archief: componentencategory) en de fabrikantencode voor elke set bedieningstoetsen.

Het is möglich dat u uw specifie YAMAHA component nicht kunt bedieren, ook al is er een YAMAHA afstandsbedieningscode voorgeprogrammeerd. Probeer in een dergelijk geval een andere YAMAHA afstandsbedieningscode in te stellen.

1 Druk op een ingangskeuzetoets om de broncomponent die u wilt instellen te selectoren.

2 Houd LEARN ongeveer 3 seconden ingedrukt met een balpen of iets dergelijks.

"SETUP" en de naam van de geselecteerde component zullen om en om verschijnen in het uitleesvenster.

U moet LEARN tenminste 3 seconden ingedrukt houden, want anders worden de 'leerfunctie' opgestart.

y U moet elk van de volgende stappen binnen 30 secondenuitvoeren. Anders zal de leerfunctie automatisch wordengeannuleerd.Houd in dat geval LEARN nog eens ingedrukt.

Als u een ander archief

componentencategory) wilt gebruiken, dient u op j /i te drukken. U kunt een andersoornt component instellen.

Beschikbare archieven:L:DVD,L:DVR,L:LD, L:CD,L:CDR,L:MD,L:TAP(tape),L:TUN, L:AMP*,L:TV,L:CAB (kabel),L:DBS,L:SAT, L:VCR

• De code voor het versterkerarchief (L:AMP) is voorgeprogrammeerd op "ID1" om dit toestel te bedieren. U kuntchalder indien nodig overschaken tussend volgende twee codes.

De begininstelling voor het versterkerarchief ("Amplifier library") is "ID1".

AMP archiefcode (afstandsbediening instelling)	Functie	Afstandsbediening ID (instilling van it toestel: zie bladzijde 67)
ID1 (begininstelling)	Bedieren van het toestel met de standardcode.	ID1 (beegininstelling)
ID1Z	Bedieren van het toestel met de standaardcode. Bedieren van Zone 2 of Zone 3 functies (zie bladzijde 76). (alleen voor de RX-V757)
ID2	Om het toestel te gebruiken met een alternatie code.	ID2
ID2Z	Om het toestel te gebruiken met een alternatie code. Bedieren van Zone 2 of Zone 3 functies (zie bladzijde 76). (alleen voor de RX-V757)

Wanneer u verschillende YAMAHA receivers/versterkers gebrukt is het möglichk dat u de andere componenten ook bedient met de standardcode voor de afstandsbediening. Stel in een dergelijk geval een van de alternatieve codes in om dit toestel apart te konnen bedieren.

3 Druk op u /d om de naam van de fabrikant van de component in kwestie te selecteren.

De namen van de meeste wereldwijd bekende audio-video fabrikanten zullen in alfabetische volgorde in het uitleesvenster verschijnen.

4 Druk op een van de grijze toeelsen hieronder om te kijken of u de component in kwestie kurz bedieren. Als dat lukt, heeft u de juiste fabrikantencode ingesteld.

y Als er meerdere codes zich voor de fabrikant van uw component, probeer ze dan een voor een tot u de juiste gezonden heeft.

• Als u gegelijk door wilt gaan met de fabrikantencode voor een andere component, druk dan op TV MUTE/ENTER en herhaal de stappen 1, 3 en 4.

5 Druk nog eens op LEARN om deze instelfunctie te verlaten.

Opmerkingen

• De meegeleverde afstandsbediening bevat nicht alle möglichke fabrikantencodes voor alle in de handel verkrijgbare AV apparatuur (met inbegrip van YAMAHA AV componenten). Als geen van de fabrikantencodes werkt, kut u de afstandsbediening programmeren met behulp van de 'leerfunctie' (zie hieronder), of kut u de afstandsbediening die bij de component in kwestie geleverd werden gebruiken.
• Als er reeds een bepaalde functie onder een toets is geprogrammeerd, za een eventuele 'geleerde' (overgenomen) functie voor die toets de voorrang krijgen boven een functie die bepaald worden door de ingestelde fabrikantencode.
• "ERROR" zal in het uitleesvenster verschijnen als u op een toets drukt die Niet staat aangegeven voor deze bepaalde stap, of wanneer u tegelijerkelijkmeerdere toetsen heeft ingedrukt.

Bedienen van andere componenten

Wonneer u de bijbehorende afstandsbedieningscodes heeft ingesteld, kurz u met deze afstandsbediening ook uw andere apparatuur bedieren. Het is möglichk dat sommige toetsen Niet het verwachte effect haben op uw apparatuur. Gebruik de ingangskeuzetooetsen om de component te selecteren die u wilt bedieren. De afstandsbediening zal automatisch overschakenaar de bedieningsfunctie voor die component.

	DVD-speler/DVD-recorder	Videorecorder	Digitale TV/Kabel TV	LD-speler CD-speler		MD/CD-recorder	Tuner
1 AV POWER	Aan/uit * 1	Aan/uit *1	Videorecorder aan/uit *3	Aan/uit *1	Aan/uit *1	Aan/uit * 1	Aan/uit * 1
2 TV POWER	TV aan/uit *2	TV aan/uit *2	TV aan/uit	TV aan/uit *2	TV aan/uit *2	TV aan/uit *2	TV aan/uit *2
3 REC/DISC SKIP	Disc overslaan (speler)
	Opname (recorder)	Opname	VCR opname *3		Disc overslaan	Opname (MD)
h	Weergave	Weergave	VCR weergave *3	Weergave	Weergave	Weergave
I I	Terug zoeken	Terug zoeken	VCR terug zoeken *3	Terug zoeken	Terug zoeken	Terug zoeken
h h	Vooruit zoeken	Vooruit zoeken	VCR vooruit zoeken *3	Vooruit zoeken	Vooruit zoeken	Vooruit zoeken
AUDIO	Audio			Geluid
e	Pauze e	Pauze	VCR pauze *3	Pauze	Pauze	Pauze
b	Terug springen			Terug springen	Terug springen	Terug springen
a	Vooruit springen			Vooruit springen	Vooruit springen	Vooruit springen
s	Stop	Stop	VCR stop *3	Stop	Stop	Stop
4 TITLE/TV INPUT	Titel	TV ingang *2	TV ingang	TV ingang *2	TV ingang *2	TV ingang *2
5 TV MUTE/ENTER	Selecteren	TV geluid uit *2	TV geluid uit	TV geluid uit *2	TV geluid uit *2	TV geluid uit *2
6 TV VOL +	Hoger	TV volume + *2	TV volume +	TV volume + *2	TV volume +2	TV volume + *2	Volgende voorkuzeender (1-8)
TV VOL -	Lager	TV volume - *2	TV volume -	TV volume - *2	TV volume -2	TV volume - *2	Voige voorkeuzender (1-8)
CH +	Rechts	VCR kanaal +	TV kanaal +	TV kanaal + *2	TV kanaal + *2	TV kanaal + *2	Voigende voorkuzeender (A-E)
CH -	Links	VCR kanaal -	TV kanaal -	TV kanaal - *2	TV kanaal - *2	TV kanaal - *2
7 RETURN	Terug
8 1-9,0,+10	Cijfertoetsen	Cijfertoetsen	Cijfertoetsen	Cijfertoetsen	Cijfertoetsen	Cijfertoetsen	Voorkuzeenders (1-8)
9 MENU	Menu
0 DISPLAY	Display		Display	Display	Display	Display
A ENT.	Titel/Index	Enter	Enter	Hoofdstuk/tijd	Index	Index

1 Deze toets werkkt alleen wanneer de originele afstandsbediening van de component in kwestie een POWER (aan/uit) toets heeft.
2 Met deze toetsen kurz u uw TV bedieren zonder de signalbron om te schakelen indien de juiste afstandsbedieningscode is ingesteld onder DTV/CBL of PHONO. Als u de afstandsbedieningscode voor uw TV hebigt ingesteld voor zowel de DTV/CBL als de PHONO set bedieningstoetsen, zal voorrang worden gegeven aan het signaloor de DTV/CBL set.
*3 Met deze toetsen kurz u uw videorecorder bedieren zonder de signalbron om te schakelenaar VCR 1 indien de juiste afstandsbedieningscode is ingesteld onder VCR 1.

Overnemen van functies van andere afstandsbedieningen

Als u functies wilt gebruiken die nicht möglichk zijn met de afstandsbedieningscode, of als er geen geschikte afstandsbedieningscode gezonden kan worden, dan kurz u het volgende proberen. U kurz alle toetsen in een bepaalde set zich opniew programmeren (zie bladzijde 68).

De toetsen kuren apart voor elke component worden geprogrammeerd.

Opmerking

Deze afstandsbediening maakt gebruik van infrarood stralen. Als de andere afstandsbediening ook infrarood gebruikt, kan deze afstandsbediening waarschijnlijk de meeste functies waarvan 'leren'. Sommige speciale signalen of hele lange signalen können darüber möglichnest worden overgenomen. (Raadpleeg de handleiding van de afstandsbediening van de component in kwestie.)

1 Druk op de ingangskeuzetoets voor de gewenste component.

2 Plaats deze afstandsbediening op onceveer 5 tot 10cm van de andere afstandsbediening op een horizontaal oppervlak zodat de infrarood vensters op elkaar gericht zich.

3 Druk met een balpen of iets dergelijks LEARN in.

Houd LEARN Niet te lang ingedrukt. Als u het knopje drie seconden ingedrukt houdt, za de instelfunctie voor fabrikantencodes worden opgestart.

U moet elk van de volgende stappen binnen 30 secondenuitvoeren. Anders za de leerfunctie automatisch wordengeannuleerd. Houd in dat geval LEARN nog eens ingedrukt.

4 Druk op de toets waaronder u de nieuwe functie wilt programmeren.

"LEARN" zal verschijnen.

5 Houd de toets waarvan u de functie wilt overnemen op de andere afstandsbediening ingedrukt tot "OK" in het uitleesvenster verschijnt.

Opmerkingen

• "NG" zal in het uitleesvenster verschijnen als het programmeren Niet gelukt is. Begin in dit geval opnieuw vanaf stap 4.
• Deze afstandsbediening is in staat ongeveer 120 functies te leren. Het is darüber möglichk, afhankelijk van de overgenomen signalen, dat de melding "FULL" in het uitleesvenster verschijnt voordat u 120 functies hebte geprogrammeerd. In dit geval kunt u erder geprogrammerde functies die u Niet meer nodig hebte wissen om ruimte te makeen voor juicese functies.

6 Herhaal de stappen 4 en 5 om nog meer functies over te nemen.

7 Druk nog eens op LEARN om de leerfunctie te verlaten.

Opmerkingen

• In de volgende gevallen is het möglichk dat de leerfunctie nicht werkkt:
• Wanner de batterijen in deze of in de andere afstandsbediening leeg of bijna leeg zich.
  Wanner de afstand tussen de tweafstandsbedieningen te.
  groot of te Klein is.
  Wanneer de infraroodvensters van de afstandsbedieningen Niet goed op elkaar gericht+zijn.
• Wanner de afstandsbediening in de zon ligt.
  Wanneer het signalaar voor de functie die u wilt overnemen continu is of zeer ongewoon.
• "ERROR" zal in het uitleesvenster verschijnen als u meerdere toetsen tegelijkkertijd indrukt.

Veranderen van de name van signaalbronnen in het uitleesvenster

Als u een andere naam wilt gebruiken dan de voorgeprogrammeerde, kunt u de naam die verschijnt in het uitleesvenster op de afstandsbediening veranderen. Dit komt bijvoorbeeld van pas wanner u een andere component op een bepaalde ingang heeft aangesloten.

1 Druk op een ingangskeuzetoets om de broncomponent die u een andere naam wilt geben te selecteren.

De naam van de geseleede component za verzschijnen in het uitleesvenster.

2 Druk met een balpen of iets dergelijks RE-NAME in.

3 Druk op u /d om een teken te selecteren en in te voeren.

Door op d te drukken zullen de tekens als volgt veranderen: A t/m Z, a t/m Z, 0 t/m 9, spatie, -(afbreekstreepje), en/(slash). (Druk op u om deze reeks in omgekeerde volgorde te doorlopen.)

4 Druk op j /i om de cursor maar de volgende tekenpositie te verplaatsen.

Y Als u gelijk door wilt gaan met een neue waam voor een andere component, druk dan op TV MUTE/SELECT en herhaal de stappen 1,3 en 4.

5 Druk nog eens op RE-NAME om de functie voor het geven van weitere name te verlaten.

Wissen van ingestelde functies

U kunt alle functies, zoals overgenomen functies, neue wnen voor signaalbronnen en fabrikantencodes, voor een bepaalde set bedieningstoetsen tegelijk wissen.

1 Druk met een balpen of iets dergelijkscLEAR in.

U moet elk van de volgende stappen binnen 30 secondenuitvoeren. Anders za deal Zo functie automatisch worden geannuleerd.Houd in dat geval CLEAR nog eens ingedrukt.

2 Druk op u /d om de wisfungtie te selecteren.

L: DVD (L: naam van een component) Wist alle overgenomen ('geleerde') functies voor de set bedieningstoetsen in kwestie. Druk op de ingangskeuzetoets voor de gewenste component.

L: AMP Wist alle overgenomen ('geleerde') functies voor de set bedieningstoetsen voor dit toestel.

L: ALL Wist alle overgenomen ('geleerde') functies.

RNAME Wist alle veranderde names voor signalaalbronnen.

FCTRY Wist alle functies van de afstandsbediening en zet deze terug op de fabrieksinstellenen.

3 Houd CLEAR nog eens tenminste 3 seconden ingedrukt.

"C:OK" verschijnt in het uitleesvenster.

Opmerking

"C:NG" zal in het uitleesvenster verschijnen als de handeling nicht gelukt is. Begin in dit geval opnieuw vanaf stap 2.

4 Druk nogiens op CLEAR om de wisfungtie te verlaten.

Wanner u een overgenomen functie onder een bepaalde toets gewist heeft, za de toets terugkeren maar de fabrieksinstelling.

Opmerking

"ERROR" zal onder de volgende omstandigheden in het uitleesvenster verschijnen:

• Wanner er een andere toets dan de cursor worden ingedrukt.
• Wanner er meerdere toetsen tegelijkertijd worden ingedrukt.

Wissen van individuele functies

■ Wissen van een overgenomen ('geleerde') functie

U kunt de overgenomen functie onder een bepaalde toets in een bepaalde set bedieningstoetsen wissen.

4 Herhaal stap 3 om andere overgenomen ('geleerde') functies te wissen.
5 Druk nog eens op LEARN om deze functie te verlaten.

1 Druk op een ingangskeuzetoets om de broncomponent met de functie die u wilt wissen te selecteren.

De naam van de geselecteerde component za verzischijnen in het uitleesvenster.

2 Druk met een balpen of iets dergelijks LEARN in.

"LEARN" en de nom van de geselecteerde component zullen om en om verschijnen in het uitleesvenster.

y

U moet elk van de volgende stappen binnen 30 secondenuitvoeren. Anders za deze functie automatisch wordengeannuleerd. Houd in dat geval LEARN nog eens ingedrukt.

3 Houd CLEAR ingedrukt met een balpen of iets dergelijks en houd verwolgens de toets met de functie die u wilt wissen tenminste 3 seconden ingedrukt.

"C:OK" verschijnt in het uitleesvenster.

Wanner u een overgenomen ('geleerde') functie wist, za de toets terugkeren maar de fabrieksinstelling (of de bij de ingestelde fabrikantencode horende functie).

ZONE 2 (ALLEEN VOOR DE RX-V757)

Dit toestel stelt u in staat uw audiosysteme in meerde ruimten te gebruiken. Met de meegeleverde afstandsbediening kunt u dit toestel ook vanuit de andere ruimte bedieren.

ErKnowne alen analoge signalen gebrukt worden in de secundaire ruimte. Een signaalbron waarnaar u ook in de tweede ruimte wiltKnownen luisteren moet via de analoge (AUDIO L/R) ingangsansluitingen op dit toestel zich aangesloten.

Zone 2 aansluitingen

Om ook in een andere ruimte gebruik te konnen makev van dit toestel heeft u de volgende extra apparatuur nodig.

• Een infrarood ontvanger in de tweede ruimte.
• Een infrarood zender in de hoofdruimte. Deze zender geegt de infraroodsgensalen van de afstandsbediening in de tweeede ruimte door maar de hoofdruimte (aar een CD-speler, bijv.).
• Een versterker en luidsprekers in de tweede ruimte.

y Omdat er ellerei manieren zijn waarop dit toestel aangesloten en gebruikt kan worden in een installmentie met weergave in Meerderere ruimten, raden we u aan uw dichtstbijzende erkende YAMAMA dealer of service-centrum te raadplegen omtrent de Zone 2 aansluitingen die het best zouden voldoen aan uw wensen.

• Sommige YAMAHA modellen können direct worden verbonden met de REMOTE CONTROL OUT aansluiting van dit toestel. Als u een dergelijk product heeft, is het möglich dat u geen infraroodzender nodig heeft. Er konnen maximaal 6 YAMAHA componenten worden aangesloten op de aangegeven manier.

Voorbeeld systeemconfiguratie en aansluitingen

Opmerkingen

• Wanner u de hoofduimte Niet gebruikt, sunt u het Beste het volume van dit toestel in de hoofduimte laag zetten. Regel het volume met de regelaar op de versterker in de tweede ruimte.
• Om onverwacht lawaai te voorkomen mag u IN GEEN GEVAL de Zone 2 functie gebruiken met DTS gecodeerde CD's.

Gebruiken van de interne versterker van dit toestel

Om gelebruik te make n van de interne vsterker van dit toestel dient u "ZONE2 AMP" op "INT" te zetten in het SET MENU (zie bladzijde 65).

Afstandsbediening vanuit Zone 2

De meegeleverde afstandsbediening kan worden gebruikt voor de bediening vanuit Zone 2. U kurz zichs de signaalbron selecteren en apparatuur in de hoofdruimte bedieren vanuit de tweede ruimte, ongeacht de luisteromstandigheden in de hoofdruimte zich.

y

U kunt de weergave in het hoofdvertek (MAIN) of in ZONE 2 ook aan/uit zieten door op het voorpaneel op MAIN of ZONE 2 te drukken.

■Inschakelen van de Zone 2 functie op de afstandsbediening

U kunt de afstandsbediening omschakelen voor de ene ruimte of de andere en STANDBY, SYSTEM POWER, MUTE en VOL - / + voor de geselecteerde ruimte gebruiken.

1 Herhaal de stappen 1 en 2 van de procedure onder "Instellen van afstandsbedieningscodes" op bladzijde 69.

2 Druk op j /i en selecteer "L:AMP".

3 Druk op u / d en selecteer "ID1Z".

Opmerkingen

• Om de Zone functie in te schakelen bij ID2, dient u "ID2Z" te selecteren.
• Omdat de Zone 2 code gedeel wordd door zowel "ID1Z" als "ID2Z", za de Zone 2 code Niet veranderen, ook Niet wanner er een andere AMP archiefcode (afstandsbedieningsinstelling) worden ingesteld.

4 Druk op LEARN om de Zone instelling af te sluiten.

De afstandsbediening kan dit toestel en Zone 2 bedieren.

Zone 2 bedienen

1 Druk herhaaldelijk op SELECT k zodate "ZONE2" op het display verschijnt.

2 Druk op SYSTEM POWER om de stroom voor Zone 2 in te schakelen.

3 Druk op een ingangskeuzetoets om de signaalbron te selecteren waar u maar wilt luisteren in de tweede ruimte.

Het display toont "2: naam van de geseleterde signaalbron" als de afstandsbediening in de Zone 2 functie staat.

4 U kurz Zone 2 bediennen met de ingangskeuzetoetsen, STANDBY, SYSTEM POWER, MUTE en VOL - / +

• Als "ZONE2 AMP" in het OPTION MENU is ingesteld op INT, kutn u met VOL - / + de geluidsweergave regelen van de luidspekters die zich aangesloten op de PRESENCE/ZONE 2 luidspeker-aansluitingen (zie bladzijde 65). U kutn echter VOL - / + Niet gebruiken om de geluidsweergave via de ZONE2 OUTPUT aansluitingen te regelen.

5 Druk nog eens op SELECT k/n om de Zone 2 functie te verlaten.

Opmerkingen

• De melding “ZONE2” zal alleen op het display verzchijnen wanner k worden ingedrukt, en SYSTM alleen wanner n worden ingedrukt.
• Als u op SELECT k drukt verwijl het toestel in de Zone 2 stand staat, za er worden overgeschakeldaar de Zone 3 functie. Dit toestel biedtECHter geen ondersteuning voor een 'Zone 3 functie'. Om de Zone 3 functie' te annuleren, dient u op SELECT n te drukken.
• Omdat de Zone 2 code gedeel wordt door zowel "ID1Z" als "ID2Z", zal de Zone 2 code Niet veranderen, ook Niet wonneer er een andere AMP archiefcode (afstandsbedieningsinstelling) worden ingesteld.

Aan ofuit (standby) zetten van dit toestel

De manier waarop SYSTEM POWER en STANDBY werkken hangt mede af van de op het display aangegeven stand (bedieningsfunctie) van het toestel.

• Normaal gesproken kunt u wanner de Zone 2 functie in werkig is, het hoofdtoestel en Zone 2 individuel aan/uit (standby) zetten.
• Wanner de systemfunctie is geselecteerd, of wanner ID1/ID2 is geselecteerd als versterkerarchief (L:AMP) code, kurz u het hoofdtoestel en Zone 2 samen aan/uit (standby) zetten.

	LCD scherm	SYSTEM POWER/ STANDBY
Normale stand *	Naam component	Zet het hoofdtoestel aan/uit (standby)
Zone 2 stand	“ZONE2” of “2:naam van de component”	Zet Zone 2 aan/uit (standby)
System stand	“SYSTM”	Zet beiden (het hoofdtoestel en Zone 2 aan/uit (standby))

• De melding "MAIN" worden eenaar seconden getoond wanner er op SYSTEM POWER of STANDBY worden gedrukt.

■Waar u aan moet denken bij gebruik van DTS materiaal

Het DTS signal bestaat uit een digitale bitstroom. Als u probeert om een DTS signalaar de tweede ruimte te sturen, zult u alleen digitale ruis horen (die zo luid kan zich dat uw luidsprekers beschadigd raken). Daarom moet u op de volgende punten letten wanneer u DTS gecodeerde discs aftspeelt.

Voor DTS geodeerde DVD's

Alleen 2-kanaals analoge audiosignalen nutzen maar de tweede ruimte worden doorgestuurd. Gebruik het dismenu om de DVD-speler 2-kanaals (links en rechts) audiosignalen te lately produceren van een PCM of Dolby Digital soundtrack.

Voor DTS geocodeerde CD's

Om onverwacht lawaai te voorkomen mag u IN GEEN GEVAL de Zone 2 functie gebruiken met DTS gecodeerde CD's.

WIJZIGEN VAN GELUIDSVELD INSTELLINGEN

Wat is een geluidsveld Veranderen van instellen

Wat het meeste bijdraagt aan de rijke, volle tonen van een live voorstelling, zich de ingewikkelde werkkaatsingen via de wanden van de ruimte. Naast het feit dat deze werkkaatsingen het "live" aspect van het geluid belichamen, vertellen ze ons ook waar de muzikanten zich bevinden en hoe groot de ruimte waar we in zitten is en welke vorm deze hebft.

Onderdelen van een geluidsveld

In elke situatie zich er, naast de door de muzikanten geproduceerde geluiden die onze oren direct bereiken, twee verschillende soorten werkkaatsingen die samen onze waarneming van het geluid bepalen:

Vroege weerkaatsingen

Deze bereiken once oren het eerst (50 ms - 100 ms na het directe geluid) en+zijn slechts door een enkel oppervlak werkkaatst - bijvoorbeeld het plafond of een muur.

Deze vroege werkkaatsingen makeh het direct waargenomen geluid voor ons helderdeer.

Natrillingen

Deze worden veroorzaakt door werkkaatsingen via meer dan een oppervlak - muren, plafond, dechterwand van de ruimte - en+zijn zo talrijk dat ze samensmelten tot een bijna doorlopende "nagalm". Deze natrillingen zijn nicht richtinggevoelig en makeh het directe geluid in once waarneming minder helder.

Het directe geluid, de vroege werkkaatsingen en de natrillingen samen helpen ons bij het bepalen van once indruk van de grootte en de vorm van de ruimte en het is deze informatie die door de digitale geluidsveld processor worden gereproduecerd bij het samenstellen van het geluidsveld.

Als u in de kamer waar u altijd maar uw muziek luistert de juiste vroege werkkaatsingen en natrillingen zou kunnen make, zou u uw eigien akoestische luisterparadiks können bouwen. U zou de akoestiek van uw kamer kunnen veranderen in die van een concertzaal, een danshol of in die van vrijwel elke ruimte die u zich zou kunnen indeken. Deze kunst om zelf geluidsvelden samen te stellen is precies wat YAMAHA nu hebelt bereikt met de digitale geluidsveld processor.

U kunt een goede geluidskwaliteit bereiken met de fabrieksinstelleningen. U hoeff deze begininstellenen nicht te veranderen, maar u kunt dat wel doeon wonneer u de weergave better wilt proberen aan te passen aan de specifieke omstandigheden in uw kamer.

1 Druk op AMP.

2 Zet het beeldschem aan en druk herhaaldelijk op ON SCREEN om de volledige weergave te selecteren.

3 Selecteer het geluidsveldprogramma waarvan u de instelleningen wilt wijzigen.

4 Druk op u /d en selecteer de parameters.

Parameters terugzetten op hun fabrieksinstelling

Terugzetten van alle parameters Gebruik PARAM. INI (zie bladzijde 65).

5 Druk op j /i om de huidige waarde voor deze parameter te wijzigen.

Wanner u een parameter instelt op een andere waarde dan de

fabrieksinstelling, zal er een asterisk (sterretje; *) naast de naam van de parameter verschijnen op in-beeld display.

Y Als u < / > ingedrukt houdt bij het wijzigen van

parameterwaarden, za de aangegeven waarde op het display op het voorpaneel even stil honden bij de fabrieksinstelling.

6 Herhaal de stappen 3 t/m 5 indien u nog andere parameters voor dit programme wilt veranderen.

Opmerking

U kunt geen parameterwaarden wijzigen wanner de

Als u toch parameterwaarden wilt wijzigien, dient u

"MEMORY GUARD" op OFF te zieten (zie bladzijde 64).

Geheugen back-up

De geheugen back-up schakeling voorkomt dat de opgeslagen geevens verloren gaan wanner het toesteluit (standby) staat, wanner de stekker uit het stopcontact is, of wanner de stroomvoorziening tijdelijk worden onderbroken door een stroomstoring.

Als de stroomvoorzieningECHTER langer dan een week onderbroken wordt, zullen de parameterwaarden terugkeren aan hun fabrieksinstelleningen. In een dergelijk geval zult u de parameterwaarden opnieuw要去en wijzigen.

U kunt de waarden van bepaalde parameters van de digitale geluidsveldprogramma's wijzigen om de weergave aan te passen aan de omstandigheden in uw kamer. Niet alle onderstaande parameters gelden voor alle programma's.

DSP LEVEL (DSP niveau)

Functie: Regelt het niveau van alle DSP effectgeluiden binnen een Klein bereik.

Omschrijving: Afhankelijk van de akoestiek in uw kamer wilt u möglichk het DSP efectniveau verhogen of verlagen ten opzichte van het niveau van de directe weergave.

Instelbereik: -6dB t/m +3 dB

■INIT. DLY/P. INIT. DLY (Aanvankelijkke vertraging)

Wijzigt de schijnbare afstand tot de geluidsbron door het verschil te regelenussen het moment dat de luisteraar het directe geluid hoort en wanner hij of zich de eerste weerkaatsing waarvan hoort.

Omschrijving: Hoe kleiner deze waarde, hoeichter de geluidsbron bij de luisteraar lijkt te zijn. Hoe groter deze waarde, hoe verder weg het lijkt. Gebruik eenkleine warde voor eenkleine kamer. Gebruik een grotere waarde voor een grote kamer.

Instelbereik: 1 t/m 99 msec

ROOM SIZE/P. ROOM SIZE (Kamergroote)

Deze parameter regelt de schijnbare afmetingen van het surround geluidsveld. Hoe groter deze waarde, hoe groter het surround geluidsveld worden.

Omschrijving: Omdat geluid keer op keer wordt weerkaatst in een ruimte, za de tijd tussen het oorspronkelijk gereflecteerde geluid en elke volgende werkkaatsing langer worden naarmate de ruimte groter is. Door de tijd tussen de weerkaatsgen te regelen, kunt u bepalen hoe groot de virtuele ruimte lijkt. Door de waarde van deze parameter te veranderen van een maar twee, za de schijnbare lengte van de ruimte verdubbeld worden.

Instelbereik: 0,1 t/m 2,0

LIVENESS (Levendigheid)

Functie: Deze parameter regelt de reflectiviteit van de virtuele wanden van de ruimte door de mate waarin de vroege werkkaatsingen in kracht afnemen te veranderen.

Omschrijving: De vroege werkkaatsingen van een geluidsbron worden sneller zwakker in een ruimte met geluidabsorberende wanden dan in een ruimte met wanden die juist veel geluid werkkaatsen. Een ruimte met geluidabsorberende oppervlakken worden ook wel akoestisch "dood" genoemd, verwijl een ruimte met oppervlakken die veel geluid werkkaatsen "levendig" genoemd worden. Via de LIVENESS parameter kut u de mate waarin de vroege werkkaatsingen wegsterven regelen en dus de "levendigheid" van de ruimte.

Instelbereik: 0 t/m 10

Deze parameter regelt de vertraging tussen het directe geluid en de eerste weerkaatsing vanuit het surround geluidsveld. U kunt deze parameter alleen instellen wonneur u tenminste twee voorkanalen en twee surroundkanalen gezruikt.

Instelbereik: 1 t/m 49 msec

■S. ROOM SIZE (Surround kamergrootte)

Functie: Deze parameter regelt de schijnbare afmetingen van het surround geluidsveld.

Instelbereik: 0,1 t/m 2,0

S. LIVENESS (Surround levendigheid)

Functie: Deze parameter regelt de schijnbare reflectiviteit van de virtuele wanden van het surround geluidsveld.

Instelbereik: 0 t/m 10

Deze parameter regelt de vertraging tussen het dirente geluid en de eerste weerkaatsing vanuit het surroundchter geluidsveld.

Instelbereik: 1 t/m 49 msec

SB ROOM SIZE (Surrounder kamergroote)

Functie: Deze parameter regelt de schijnbare afmetingen van het surround achefter geluidsveld.

Functie: Deze parameter regelt de schijnbare reflectiviteit van de virtuele wanden van het surround achter geluidsveld.

Instelbereik: 0 t/m 10

■REV.TIME (Natriltijd)

Functie: Deze parameter regelt hoe lang het duurt voordat de dichte natrillingen verzwakt zijn met 60 dB (bij 1kHz ). Hierdoor worden de schijnbare afmetingen van de akoestische omgeving over een zeer groot bereik veranderd.

Omschrijving: Stel een lengere natrilitijd in voor "dode" bronnen en luisterplekken en een kortere natrilitijd voor "levendige" bronnen en ruimtes.

Instelbereik: 1,0 t/m 5,0 sec

■REV DELAY (Beginvertraging natrillingen)

Deze parameter regelt het tijdverschilussen het begin van het directe geluid en het begin van de natrillingen.

Omschrijving: Hoe groter deze waarde, hoe later de natrillingen zullen beginnen. Als de natrillingen later beginnen, krijt u het gevoel dat u zich in een ruimere akoestische omgeving bevindt.

Instelbereik: 0 t/m 250 msec

■REV. LEVEL (Niveau natrillingen)

Functie: Deze parameter regelt het volume van de natrillingen.

Omschrijving: Hoe groter deze waarde, hoe sterker de natrillingen zullen zich.

Instelbereik: 0 t/m 100%

Functie: Deze parameter regelt de schijnbare hoogte van de voor- en middekenkanalen door sommige elementen uit de voor- en middekenkanalen toe te wijzen aan de aanwezigheidsluidsprekers. Omschrijving: Hoe groter deze waarde, hoe hoger de schijnbare positie van de weergave van de voor- en middekenkanalen.

Keuzes: 0/1/2/3/4/5 , de begininstelling is 0.

Voor 2ch Stereo:

DIRECT (Direct)

Functie: Passeert de decoders en DSP processors van dit toestel voor pure High-Fidelity weergave van 2-kanaals analogoog bronmaterialiaal.

Instelmogelijkheden: AUTO, OFF

Opmerkingen

• Wanner er multi-kanaals signalen (Dolby Digital en DTS) binnenkomen, zullen deze worden terugemengd waar 2 kanalen en worden weergegeven via de linker en rechter voor-luidsprekers.

• Wonneer "BASS OUT" op BOTH staat, of wonneer "FRONT SP" op SMALL staat en "BASS OUT" op SWFR, zullen de lage tonen in de linker en rechter voorkanalen maar de subwoofer worden gestuurd.

Voor 7ch Stereo:

Functie: Deze parameters regelen het volumeniveau voor elk kanaal in de 7-kanaals stereo weergavefunctie.

PL LEVEL (Niveau linker aanwezigheidskanaal)

■PR LEVEL (Niveau aanwezigheidskanaal)

Voor PRO LOGIC IIx Music en PRO LOGIC II Music:

PANorama (Panorama)

Functie: Stuurt stereosignalen maar de surround-luidsprekers zowel als�de voor-luidsprekers voor een omhullend effect.

Instelmogelijkheden: OFF, ON

DIMENSION (Dimensie)

Functie: Zorgt voor een graduele aanpassing van het geluidsveld waar voren of maarachten. Instelbereik: -3 (aarijken) t / m + 3 (aar voren), de begininstelling is STD (standaard).

CENTERWIDTH(Midden breedte)

Functie: Regelt het middengeluidsveld via alle drie de voor-luidsprekers. Een grotere waarde breidt het middenveld uit in de richting van de linker en rechter voor-luidsprekers. Instelbereik: 0 (geluid voor het middenkanaal worden alleen maar weergegeven via de midden-luidspreker) t/m 7 (het middenkanaal worden helemaal via de linker en rechter voor-luidsprekers weergegeven)

Begininstalling: 3

Opmerking

Deze parameter kan alleen worden ingesteld wonneer SUR. STANDARD is geseleeteerd.

Voor DTS Neo:6 Music:

C. IMAGE (Middenbeeld)

Functie: Regelt het middengeluidsveld via alle drie de voor-luidsprekers.
Instelbereik: 0 t/m 1,0

Begininstalling: 0,3

Opmerking

Deze parameter kan alleen worden ingesteld wanner SUR. STANDARD is geselecteerd.

OPLOSSEN VAN PROBLEMEN

Raadpleeg de tabel hieronder wanner het toestel Nietaar behoren functioneert. Als het probleem nicht hieronder vermeld staat, of als de aanwijzingen het probleem Niet verhelpen, zet het toestel dan uit (standby), haal de stekker uit het stopcontact en neem contact op met uw dichtstbijzijnde YAMAHA dealer of servicecentrum.

■Algemeen

Probleem Oorzaak Oplossing		Raadpleeg bladzijde
Het toestel gaat nicht aan wannee u op STANDBY/ON (of SYSTEM POWER) drukt, of gaat direct werk uit (standby) zodia de stroom worden ingeschakeld.	Het netsnoer of de stekker is Niet of nicht goed aangesloten.	Sluit het netsnoer op de juiste manier aan.
	De instelling voor de impedantie is Niet correct.	Stel de impedantie in zodate deze overeenkomt met die van uw luidsprekers.
	De beveiliging is in werkig getreden. Contral	leer of alle luidsprekerbedrading, op het toestel en op de luidsprekers zich, op de juiste manier is aangesloten en dat de draden geen contact maken met andere dingen dan de bijbehorende aansluitingen.
	Het toestel hebft blootgestaan aan een sterke, externe elektrische schok (bijvoorbijd een blinkseminslag of een ontlading van statische elektriciteit).	Zet het toestel uit (standby), haal de stekker uit het stopcontact, wacht 30 seconden voor u de stekker weer terug doeet en probeer het toestel cervolgens weeer gewoon te gebruiken.
Het in-beeld display worden nicht weergegeven.	Het in-beelddisplay is ingesteld op "DISPLAY OFF".	Kies de volledige of verkorte weergave.
	"GRAY BACK" in het SET MENU staat uit (OFF) en er worden op dit moment geen videosignal ontvangen.	Zet "GRAY BACK" op AUTO zodate het OSD (in-beeld display) altd wordt weergegeven.
Geen geluid In- of uitgangskabels net op de juiste manier aangesloten.	Sluit de bedrading op de juiste manier aan. Als dit het probleemiet Niet verhelpt, is het möglichk dat er ie's mis is met de kabels.	15-20
	De optimalisatie-microfoon is aangesloten.	Maak de optimalisatie-microfoon los.
	De ingangsfunctie staat op DTS of ANALOG.	Selecteer AUTO.
	Er is geen geschikte signaalbron geselecteerd.	Selecteer een geschikte signaalbron met INPUT, MULTI CH INPUT (of MULTI CH IN op de afstandsbediening) of de ingangskeuzetoetsen.
	De luidsprekers zich net发展格局.	Sluit de luidsprekers op de juiste manier aan.
	De te gebruiken voor-luidsprekers zich net op de juiste manier geselecteerd.	Selecteer de voor-luidsprekers met SPEAKERS A en/of B.
	Het volume staat uit. Zet het volume hoger.
	De geluidsweergave is tijdelijk uitgeschakeld.	Druk op MUTE of op een andere bedieningstoets voor dit toestel om de geluidsweergave te herstellen en het volume te kutten regelen.
	De ingangsfunctie staat op ANALOG maar er worden een DTS gecodeerd bronsignaal weergegeven.	Wijzig de instelling voor de ingangsfunctie waar AUTO of DTS.
	Er worden van een signaalbron signalen ontvangen die Niet door dit toestel weergegevenkteuren worden, bijvoorbeeld een CD-ROM.	Gebruik een signaalbron waarvan de signalen wel door dit toestel kutten worden gereproduerd.
Geen.beeld	Er worden gebruik gemaakt van verschillende types video-aansluitingen voor de in- en uitgang van het beeldsignaal.	Schakel de videoconversie-functie in.

Problem

Orzak

Oplossing

Het geluid vall

De beveiligung is in werkung getrten

vanwoge konsluting enz.

Unterlichtungen und die Anteile des Laufspeakers

Konsluting masik er zeh vorelvogen het teed welam.

Konzern der de laufspeakers

Ziel togetheen aan op speci de gewoonste signatthon

weer at.

Dnok op MUTE om de laufspeakers wae henselien.

31

12

59

59

57

58

58

Probleem Oorzaak Oplossing		Raadpleeg bladzijde
Er kuren geen Dolby Digital of DTS bronnen worden weergegeven.(De Dolby Digital of DTS indicator op het display op het voorpaneellicht Niet op.)	De aangesloten component is nicht correct ingesteld voor het produceren van Dolby Digital of DTS digitale signalen.	Volg de handleiding van de apparatuur in kwestie en kaak de vereiste instellenen.
	De ingangsfunctie staat op ANALOG. Wijzig deinstalling voor de ingangsfunctie maar AUTO of DTS.	37
U hoor een zeker "gebrom".	Bedrading Niet op de juiste manier aangesloten.	Steen de stekkers goed in de aansluitingen. Als dit het probleem Niet verhelt, is het可想而知 dat er产品质量 mis is met de kabels.
	De draaitafel is Niet verbonden met de GND aansluiting.	Sluit de aardig van uw draaitafel aan op de GND aansluiting van dit toestel.
Het volume is te laag bij weergave van een plaat.	De plaat wordt afgespeeld op een draaitafel met een MC cartridge.	De draaitafel moet op dit toestel worden aangesloten via een MC-kopversterker.
Het volume kan Niet worden verhoogd, of het geluid klinkt verrormd.	De op de OUT (REC) aansluitingen van dit toestel aangesloten component staatuit.	Zet de betreffende component aan.
Geluideffecten worden Niet opgenomen.	Het is Niet möglich door het toestel toegevoegde effecten op te nemen met aangesloten opname-apparatur.
Er kan Niet worden opgenomen door digitale opname-apparatur die is aangesloten op de DIGITAL OUTPUT aansluiting van dit toestel.	De signaalbron waarvan u wilt opnemen is Niet aangesloten op de DIGITAL INPUT aansluitingen van dit toestel.	Sluit de signaalbron aan op de DIGITAL INPUT aansluitingen.
	Sommige componenten+kammen geen Dolby Digital of DTS bronmaterialiaal opnemen.
Er kan Niet worden opgenomen door analoge opname-apparatur die is aangesloten op de AUDIO OUT aansluitingen.	De signaalbron waarvan u wilt opnemen is Niet aangesloten op de analoge AUDIO IN aansluitingen.	Sluit de signaalbron aan op de analoge AUDIO IN aansluitingen.
Sommige instelleningen en geluidsveld parameters van dit toestel+kennen Niet meer worden gewijzigd.	"MEMORY GUARD" in het SET MENU staat op ON.	Selecteer OFF.
Het toestel functioneert Niet�<|im_start|>benoren.	De interne microcomputer is vastgelopen door een externe elektrische schok (bijvoorbeeld blikkeminslag of ontlading van staatische elektricitie) of door een te laag voltage van de stroomvoorziening.	Haal de stekker uit het stopcontact en doe hem na ongeveer 30 seconden wee terug.
"CHECK SP WIRES" zaop het display op het voorpaneel verschijnen.	De luidsprekerbedrading maakt kortsluiting.	Controler of alle luidsprekerkabels op de juiste manier+zijn aangesloten.

■Tuner (Behalve bij modellen voor het V.K.)

Probleem Oorzaak Oplossing		Raadpleeg bladzijde
U ondvindt storing van digitale of hoogfrequente apparatuur, of van dit toestel.	Dit toestel staat te dicht bij de digitale of hoogfrequente apparatuur.	Zet het toestel verder bij dergelijkke apparatuur vandaan.
De beeldweergave worden gestoord.	De videobron maakt gebruik van geschramblede of gecodeerde signalen om kopiieren谈起 te gaan.
Er treedt storing op runawayer het OSD worden weergeveen.	Het OSD kan gestoord worden bij weergave van het OSD via component video-aansluitingen.	Selecteer OFF bij CMPNT OSD.
Het toestel.gaat plotseling uit (standby).	De interne temperatuur is te hoog opgelopen en de oververhittingsbeveiliging is in werkig getreden.	Wacht ongeveer 1aar tot het toestel afgekoeld is voor u het meer aan zet.

Probleem Oorzaak Oplossing			Raadpleeg bladzijde
FM	Veel ruis in de FM stereo-onvangst.	Dit probleem is inherent aan FM stereo-uitzendingen wannee de zender te ver weg is of het ontvangsstsignal dat binnenkomt via de anteenne Niet sterk genoeg is.	Controleer de aansluitingen van de antennae.Probeer een hoogwaardige richting sveoelige FM anteenne.
			Stem met de hand af.
	Er is verrorming en ook een betere FM anteenne zorgt Niet voor een betere onvangst.	U ondervindt interferentie doordat hetzelfde signalaop verschillende manieren ontvangen worden.	Verander de opstelling van de anteenne zodate u van deze interferentie geen lasteer heb.
	Er kan nicht automatisch worden afgestedmpde gewenste zender.	Het radiosignal is te zwak. Probeer een	hoogwaardige richtingsgevoelige FM anteenne.
			Stem met de hand af.
	Er kan Niet longer worden afgestedmpde eerder voorgeprogrammeerde zenders.	Het toestel is te lang zonder stroom geweest.	Programmeer de zenders opnieuw.
AM	Er kan Niet automatisch worden afgestedmpde gewenste zender.	Het signala is te zwak of de anteenne is los.	Controleer de aansluitingen van de AM ringantenne en stel deze zo op dat u de beste onvangst verwrijgt.
			Stem met de hand af.
	U hoor doorlopend gekraak en gesis.	Deze geluiden+kennen het gevolg+zijn van blinksem, TL verlichting, motoren, thermostaten en andere elektrische apparatusur.	Gebruik een buitenantenne en een goede aarding. Dit kan in sommige geallen helpen, maar het blijft moeilijk om alle storingsbronnen te elimineren.
	U hoor gezoem en gefluit.	Er wordt in de buurt van het toestel een TV gelebruikt.	Zet dit toestel verder bij de TV vandaan.

■Afstandsbediening

Probleem Oorzaak Oplossing			Raadpleeg bladzijde
De afstandsbedieningwerk nicht of Niet maar behoren.	Te verweg of onder te scherpe hoekgebruikt.	De afstandsbediening werk binnen een maximaalbereik van 6 m en binnen een hoek van 30 graden ten opzichte van loodrecht op het Voorpaneel.	7
	Direct zonlicht of sterke verlichting(vooral van TL lampen enz.) valt op de sensor voor de afstandsbediening van dittoestel.	Stel het toestel anders op.	—
	De batterijen raken leeg. Vervang alle batterijen.		3
	De fabrikantencode is Niet goed ingesteld. Stel de juiste afstandsbedieningscode in.		69
			69
	De ID van de afstandsbediening en de IDvan dit toestel komen Niet met elkaarovereen.	Schakel overaar een andere archiefcode.	67, 69
	Ook als de juiste afstandsbedieningscodeis ingesteld is het möglichk dat bepaaldemodellen Niet goed reageren op defondsbediening.	Programmeer de gewenste functies apart onder deprogrammeerbare toetsen met de 'leerfunctie'.	72
De afstandsbedieningkan geenulativefunction "leren".	De batterijen van dieze afstandsbedieningen/of die van de andere afstandsbedieningzijn te zwak.	Vervang de batterijen.	3
	De afstandussen de tweeafstandsbedieningen is te groot of te Klein.	Plaats de afstandsbedieningen op de juiste afstand vanelkaar.	72
	De signalcoding of modulatie van deandere afstandsbediening is nietcompatible met deze afstandsbediening.	‘Leren' is Niet mogelijk.	—
	Het geheugen is vol. Wis functies die u net	meer nodig heeft om ruimte te makesoor十几年e functies.	75

TERUGZETTEN OP DE FABRIKGINSTALLINGEN

Als u om de een of andere reden alle instellingen van uw toestel wilt terugzetten op de fabrieksinstelingen, dient u als volgt te werk te gaan. Via deze procedure worden ALLE instelleningen teruggezet, inclusief die van het SET MENU, niveaus, toewijzingen en voorgeprogrammeerde zenders.

U moet het toestel eerst uit (standby) zetten.

1,42 1,3

1 Houd, verwijl het toestel uit (standby) staat, STRAIGHT (EFFECT) op het Voorpaneel ingedrukt en druk op STANDBY/ON.

Het uitgebrecht setup menu za verzschijnen op het display op het voorpaneel.

STRAIGHT
Houd ingedrukt en druk op

y Om de initiaisatie af te breken zonder wijzigingen aan te brengen, dient u op STANDBY/ON te drukken.

2 Verdraai PROGRAM om door het menu te bladeren en selecteer "PRESET".

PROGRAM

3 Druk op STRAIGHT (EFFECT) om de gewenste instelling te selecteren.

STRAIGHT

RESET Terugzetten van het toestel op de fabrieksinstelleningen.

CANCEL Om het terugzetten te annuleren zonder wijzigingen aan te brengen.

4 Druk op STANDBY/ON om uw keuze te bevestigen.

Als u "RESET" heeft geselecteerd, za het toestel worden teruggezet op de fabrieksinstellenen en cervolgensuit (standby)gaan. Als u CANCEL' heeft geselecteerd, za het toesteluit (standby)gaan zonder dat de instelleningen worden teruggezet.

WOORDENLIJST

Audioformaten

■Dolby Digital

Dolby Digital is een digitaal surroundsystem met volledig van elkaar geschieten multikanaals audio. Met 3 voorkanalen (links, midden en rechts), en 2 surroundstereokanalen biedt Dolby Digital in totaal 5 audiokanalem met het volle freiquentiebereik. Met een extra kanaal speciaal voor de lage tonen, het zogenaamde LFE (Lage Frequentie Effect) kanaal, biedt dit systeme in totaal 5.1 kanalen (het LFE kanaal worden als 0.1 kanaal geteld). Door 2-kanaals stereo voor de surround-luidsprekers te gebruiken is er een betere weergave van bewegende geluidsbronnen en een better algeheel surroundeffect möglichn dan bij Dolby Surround. Het grote dynamische bereik (van het zachstetot het hardste geluid wat nog kan worden weergegeven) van de 5 kanalen met het volle freiquentiebereik en de precièse plantaatsing van het geluid door de digitale verwerking biedt de luisteraar een ongehoord realistische weergave.

Met dit toestel kurz u selbst kiezen wat voor weergave u wilt horen, van mono tot 5.1 kanaals weergave, u vraagt, wij draaien.

■Dolby Digital EX

Dolby Digital EX creëert 6 kanalen met het volledige freiendentiebereik van 5.1-kanaals bronmaterialiaal. Dit worden bereikt met een matrix decoder die 3 surroundkanalen samenstelt uit de gegevens voor de 2 surroundkanalen uit de oorspronkelijke opnamen. Voor de Beste resultaten要去 Dolby Digital EX gelebruikt worden met filmsoundtracks die zichen opgenomen in Dolby Digital Surround EX. Met dit extra kanaal krijgt u een betere en meer dynamische weergave van bewegende geluidsbronnen, vooral bij zogenaamde "fly-over" en "fly-around" effecten.

Dolby Pro Logic II

Dolby Pro Logic II is een verbeterde decoderingstechniek voor de groe hoeveelheid aan bestaand Dolby Surround materiaal. Deze/Newe technologie maakt geschieren 5-kanaals weergave möglichk met 2 voorkanalen, links en rechts, 1 middenkanaal en 2 surroundkanalen, links en rechts (in plaat van slechts 1 surroundkanaal bij conventionele Pro Logic weergave). Naast de Movie stand is er ook een Music stand en een Game stand voor 2- kanaals bronmaterialiaal.

Dolby Pro Logic IIx

Dolby Pro Logic IIx is een neue technologie die gescheden multikanaals weergave möglichkt maakt van 2-kanaals of multikanaals bronmaterial. Er is een Music stand voor muziek, een Movie stand voor films en een Game stand voor spelletjes.

Dolby Surround

Dolby Surround maakt gebruik van een een 4-kanaal analogoog opnamesystem voor de reproductie van realistische en dynamische geluidseffecten: 2 voorkanalen, links enchts (stereo), een middenkanaal voor gesproken tekst (mono) en een surroundkanaal voor speciale geluidseffecten (mono). Het surroundkanaal geeft alleen geluiden binnen een要比erk frequentiebereik wee. Dolby Surround worden heel gebruikt op videobanden en laserdiscs en ook wel bij TV en kabelprogramma's. De in dit toestel ingebouwde Dolby Pro Logic decoder maakt gebruik van een digitale signalverwerking die automatisch het volume van de verschillende kanalen stabiliseert om de richtingsgevoeligheid en de weergave van bewegende geluidsbronnen te verbeteren.

DTS 96/24

DTS 96/24 biedt een ongekend hoog niveau audiokwaliteit voor multikanaals weergave van DVD-Video en is volledig compatibel met alle vroegere DTS decoders. "96" refereert aan de 96kHz demonsteringsfrequentie (vergeleken met een normale waarde van 48kHz ). "24" refereert aan de gebruekte codelengte van 24 bits. DTS 96/24 biedt een geluidskwaliteit die vergelijkbaar is met die van de originele 96/24 masteropnamen, en 96/24 5.1-kanaals weergave met video van hoge kwaliteit voor muziekprogramma's zowel als spelelfilms op DVD-video.

DTS digitale surroundweergave is ontwikkeld om de analoge filmsoundtracks te verrangen door een 6-kanaals digitale soundtrack en is over de hele wereld bezig aan een opmars in de bioscoop. Digital Theater Systems Inc. hebftevens een thuisbioscoopsystem ontwikkeld zodat u gewoon.THuis kunt profiteren van de verbluffende DTS digitale surroundweergave.Dit systeem produeel vrijwel verrormingsvrije 6-kanaals weergave (technisch gesproken, linker, rechter en midden voorkanalen, 2 surroundkanalen, plus een LFE 0.1 kanaal voor de subwoofer, dus anders gezegd 5.1 kanalen).Dit toestel isuitgerust met een DTS-ES decoder die 6.1- kanaals weergave möglichk maakt door uit bestaand 5.1-kanaals bronmaterialiaal een surround-achterkanaal te destilleren.

Neo:6

Neo:6 bewerkt conventioneel 2-kanaals bronmaterialiaal voor 6-kanaals weergave met een speciale decoder. Hierdoor worden weergave möglichk met kanalen met het volle bereik en met een verbeterde kanaalscheiding, zoals bij weergave van digitale signalen met geschaden kanalen. Er zijn twee standen; "Music" voor weergave van muziek en "Cinema" voor films.

Geluidsveldprogramma's Audio informatie

CINEMA DSP

Omdat de Dolby Surround en DTS systemen oorspronkelijk bedoeld waren voor de bioscoop, werken deze systemen het best in een theatrale ruimte met een heleboel luidsprekers opgesteld voor het maximale akoestische effect. Maar de omstandigheden bij mensen thus, de afmetingen van de kamer, het materiaal waar de muur van gemaatk is, het aantal luidsprekers enz., zich zo verschillend, dat de weergave ook anders worden. Op basis van een massa in het=echt gemeten gevevens maken nu de YAMAHA CINEMA DSP programme's geleruik van de origineel door YAMAHA ontwikkelde geluidsveldentechnologie om in combinatie met Dolby Pro Logic, Dolby Digital en DTS systemen te komen tot een zo goed möglichke benadering in uw huiskamer van de audiovisuèle ervaring die tot nog toe alleen in de bioscoop gereiliseerd kon worden.

■SILENT CINEMA

YAMAHA heeft een tatsächelijk en realistisch DSP geluidsveldprogramma ontwikkel voor hoofdtelefoons. Voor elk apart geluidsveld zijn parameters voor weergave via een hoofdteleloon opgenomen zDat alle geluidsveldprogramma's naturetrouw kunnen worden weergegeven.

■Virtual CINEMA DSP

YAMAHA heeft een Virtual CINEMA DSP geluidsveldprogramma ontwikkeld dat u ook zonder daadwerkelijk surround-luidsprekers in staat stelt te profiteren van DSP surroundeffecten door middel van virtuele surround-luidsprekers. U kunt Virtual CINEMA DSP zichs gebruiken op een minimaal system met slechts twee luidsprekers zonder midden-luidspreker.

ITU-R

ITU-R is de radio-communicatie aufding van de ITU (International Telecommunication Union). De ITU-R beveelt een standardluidspreker-opstelling aan die vaak worden gebruikt in professionele luisterruimtes, in het bijzonder bij het masteren van opnamen.

LFE 0.1 kanaal

Dit kanaal is special bedoeld voor de weergave van zeer lage tonen. Het freiquentiebereik voor dit kanaal is 20Hz t / m120Hz . Dit kanaal worden meestal als 0.1 geteld maar het volledige freiquentiebereik worden weergegeven, zoals de andere 5/6 kanalen in een Dolby Digital of DTS 5.1/6.1-kanaals system.

PCM (Lineair PCM)

Lineair PCM is een signalaformaat voor het ongecomprimeerd digitaliseren, opnemen en overbrengen van analoge audiosignalen. Dit worden gebruikt als opnamemethode van CD's en DVD audio. Het PCM systeem maakt gelebruik van een techniek waarme het analoge signalaal verz vaak per seconde worden gemeten. De afkorting staat voor "Puls Code Modulatie", het analoge signalaal wordt gecodeerd als pulsjes en dan gemoduleerd voor opname.

■Bemonsteringsfrequentie en aantal kwantisatiebits

Bij het digitaliseren van een analogoog audiosignal worden het aantal keren dat het signal per seconde worden gemeten de bemonsteringsfrequentie genoemd en de gedetailleerdheid waarmee het geluid in een numerieke waarde worden omgezet, het aantal kwantisatiebits. Het freiendentiebereik dat kan worden weergegeven is gebaseerd op de bemonsteringsfrequentie, terwijl het dynamisch bereik, het verschilussen het zachtste en het hardste geluid, bepaald worden door het aantal kwantisatiebits. In prince is het zo dat hoe hoger de bemonsteringsfrequentie is, hoe groter het aantal tonen is dat kan worden weergegeven, en hoe hoger het aantal kwantisatiebits is, hoe precieser het geluidsniveau kan worden gereprodueerd.

Videosignal informatie

■Component videosignaal

In een component video system wird het videosignal geschreiben in een Y signal voor de luminantie en in B en Pr signalen voor de kleuren. Dit system zorgt voor een betere kleurweergave omdat elk van deze signalen onafhankelijk is van de andere. Componentsignalen worden ook wel "kleurverschilsignalen" genoemd omdat het luminantiesignal worden afgetrokken van het kleursignal.

U heeft een monitor met component ingangsansluitingen nodig om component videosignalen te kunnen weergeven.

■Composiet videosignaal

Een composiet videosignaal bestaat UIT alle drie de basiselementen van het videobeeld:kleur, helderheid en synchronisatiegegevens. Een composiet video-aansluiting op een videocomponent geeft deze drie elementen gecombineerd door.

S-videosignaal

In een S-video system wordt het videosignaal dat normala via een enkele kabel zou worden doorgegeven geschieiden in een Y signal voor de luminantie en een C signal voor de kleur en doorgegeven via speciale S-video aansluitingen. Gebruik van een SVIDEO aansluiting verminderst signalverslechtering bij lange verbindingen en zorgt voor een betere beeldkwaliteit.

TECHNISCHE GEGEVENS

AUDIO GEDEELTE

Minimum RMS uittgangsvermögen voor, midden, surround, surround-achter 20Hz t/m 20 kHz, 0.06% THV, 8 Ω 100 W
Maximum vermogen (EIAJ) [modellen voor China, Korea en algemene modellen] 1kHz 10% THV,8Ω 140 W
Dynamisch vermogen (IHF) 8/6/4/2Ω 135/170/200/245 W
- DIN standard uitgangsvermögen [Modellen voor het V.K. en Europa] 1kHz 0,7% THV,4Ω 150 W
IEC uItgangsvermögen [Modellen voor het V.K. en Europa] 1 kHz, 0.06% THV,8Ω 110W
Dempingsfactor (IHF) 20Hzt / m20kHz,8 120 ofmeer
Frequentierespons CD aansluitingaar L/R voor 10 Hz t/m 100 kHz,-3 dB
- Totale harmonische verrorming PHONO waar REC OUT (20 Hz t/m 20 kHz, 1 V) 0.02% of minder CD, enz. waar L/R voor (20 Hz t/m 20 kHz, 50 W, 8 Ω) 0.06% of minder
- Signaal-ruis verhouding (IHF-A network)
Phono (5mV) aan REC OUT
[Modellen voor het V.K., Europa en Australie] 81 dB ofmeer
[Overige modellen] 86 dB ofmeer
CD (250mV) aan L/R voor, Effectuit 100 dB ofmeer
- Restruis (IHF-A network)
L/R voor 150 V of minder
Kanaalscheiding (1kHz / 10kHz) PHONO (kortgesloten)aar L/R voor ....60 dB/55 dB ofmeer CD(5,1 kΩ afgesloten)aar L/R voor ..60 dB/45 dB ofmeer
Toonregeling (L/R voor) BASSversterking/drempel ± 6dB / 50Hz BASS turnover freqennte 350Hz TREBLE versterking/drempel ± 6dB / 20kHz TREBLE turnover freqennte 3,5kHz
- Hoofdtelefon uitgangsvermogen 150 mV/100 Ω
- Ingangsgevoeligheid/ingangsimpedantie - PHONO 2.5 mV/47 kΩ - CD, enz. 200 mV/47 kΩ - MULTI CH INPUT 200 mV/47 kΩ
- Uitgangsnavau/uitgangsimpedantie REC OUT 200 mV/1,2 kΩ PRE OUT 2 mV/1,2 kΩ SUBWOOFER 4 V/1,7 kΩ ZONE 2 OUTPUT [Modellen voor de V.S., Canada, Australie en Europa] 200 mV/1,2 kΩ

VIDEO GEDEELTE

• Videosignaaltype PAL/NTSC
• Signaal-ruisverhouding 50 dB ofmeer
• Frequentierespons (MONITOR OUT) Compositiet, S-video 5 Hz t/m 10 MHz, -3 dB Component 5 Hz t/m 60 MHz, -3 dB

FM GEDEELTE*

Afstembereik [Modellen voor de V.S. en Canada] 87,5 t/m 107,9 MHz [Algemene modellen] 87,5/87,50 t/m 108,0/108,00 MHz [Overige modellen] 87,50 t/m 108,00 MHz
Bruikbare gevoeligheid (IHF) 1,0 V (11,2 dBf)
- Signalar-ruis verhouding (IHF)
Mono/Stereo 76 dB/70 dB
- Harmonische vermorfung (1 kHz)
Mono/Stereo 0.2%/0.3%
- Stereoscheiding (1 kHz) 42 dB
Frequentierespons 20 Hz t/m 15 kHz, +0,5, -2 dB

AM GEDEELTE*

• Afstembereik
  [Modellen voor de V.S. en Canada] 530 t/m 1710 kHz
  [Algemene modellen] 530/531 t/m 1710/1611 MHz
  [Overige modellen] 531 t/m 1611 kHz
  Bruikbare gevoeligheid 300 V / m

ALGEMEEN

Stroomvoorziening [Modellen voor de V.S. en Canada] 120 V, 60 Hz wisselstroom [Modellen voor Australie] 240 V, 50 Hz wisselstroom [Modellen voor China] 220 V, 50 Hz wisselstroom [Modellen voor Korea] 220 V, 60 Hz wisselstroom [Modellen voor het V.K. en Europa] 230 V, 50 Hz wisselstroom [Algemene modellen] 110/120/220/230-240 V, 50/60 Hz wisselstroom
Stroomverbruik [Modellen voor de V.S. en Canada] 400 W/500 VA [Overige modellen] 440 W
- Stroomverbruik Uit (standby) 0,1 W of minder
- Netstroomaansluitingen
[Modellen voor het V.K. en Australie] 1 (Totaal 100 W maximum)
[Modellen voor de V.S., Canada en China] 2 (Totaal 100 W maximum)
[Modellen voor Europa en algemene modellen] 2 (Totaal 50 W maximum)
- Afmetingen (b x h x d) 435 x 171 x 420 mm
Gewicht 12.5 kg * Behalve de DSP-AX757SE

YAMAHA
