| Producttype | Draadloos surroundluidsprekersysteem |
| Merk | Loewe |
| Model | Wireless Rear Sound |
| Afmetingen (zendermodule) | 155 x 55 x 28 mm (L x H x D) |
| Afmetingen (ontvangermodule) | 330 x 180 x 52,5 mm (L x H x D) |
| Gewicht (zendermodule) | 0,1 kg |
| Gewicht (ontvangermodule) | 1,5 kg |
| Voeding | AC 220-240 V, 50 Hz |
| Verbruik (zendermodule) | 3 W in bedrijf, < 1 W in stand-by |
| Verbruik (ontvangermodule) | 30 W in bedrijf, < 1,5 W in stand-by |
| Maximaal uitgangsvermogen | 2 x 48 W (EIAJ, 1 kHz, 10% THD, 6 Ω) |
| Frequentiebereik | 2,4 GHz |
| Audio-ingangen | 2 x analoog RCA (AUDIO 1 en AUDIO 2) |
| Systeeminterface | Loewe Audio-Link (25-pins connector) |
| Belangrijkste functies | Draadloze overdracht van audiosignalen naar surroundluidsprekers, instelling ingangsgevoeligheid (0 dB / -6 dB / -12 dB), automatische of handmatige verbinding |
| Bedrijfstemperatuur | 5 °C tot 35 °C |
| Luchtvochtigheid in bedrijf | 5 % tot 90 % |
| Onderhoud en reiniging | Reinig met een zachte, licht vochtige en schone doek, zonder agressieve producten |
| Veiligheid | Niet blootstellen aan water, vocht, warmtebronnen; stekker uittrekken bij onweer; ventilatieopeningen niet afdekken; alleen Loewe-accessoires gebruiken |
| Reserveonderdelen en repareerbaarheid | Neem contact op met uw Loewe-dealer voor reparaties; gebruik originele Loewe-onderdelen (referentie Audio-Link-adapterkabel: 89954.001) |
| Algemene informatie | Gebruiksaanwijzing van 88 pagina's beschikbaar in meerdere talen; fabrikant: Loewe Opta AG, Kronach, Duitsland |
Veelgestelde vragen - Wireless Rear Sound LOEWE
Gebruikersvragen over Wireless Rear Sound LOEWE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Luidspreker in PDF-formaat gratis! Vind uw handleiding Wireless Rear Sound - LOEWE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Wireless Rear Sound van het merk LOEWE.
GEBRUIKSAANWIJZING Wireless Rear Sound LOEWE
Hartelijk welkom ....76
Omvang levering 76
Opstellen 76
Milieubescherming 76
Verpakking en doos 76
Het apparaat 76
Batterijen van afstandsbediening 76
Voor uw veiligheid 77
Reglementair gebruik en omgevingscondities ....77
Toezicht 77
Reinigen 77
Over deze gebruikshandleiding ....77
Loewe Audio-Link interface 77
Opstellen....78
Voorbeeld van mogelijke opstelling 78
Aansluiten 79
Bekabeling Loewe Flat-TV (vanaf chassis L2710) – zendermodule – Individual
Sound 79
Bekabeling andere TV-apparaten – zendermodule – Individual Sound .....80
Bekabeling andere TV-apparaten – zendermodule ....81
Bekabeling - ontvangermodule - surroundluidsprekers ....82
Eerste inbedrijfstelling 83
Module koppelen bij Loewe Flat-TV (L2710) 83
Module koppelen bij andere TV-apparaten 84
Ingangsgevoeligheid instellen 84
Fouten opsporen en verhelpen 85
Hartelijk welkom
Wij danken u
voor uw aankoop van dit Loewe product en zijn blij u als klant te mogen begroeten.
De naam Loewe staat voor producten die qua techniek, design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dat geldt zowel voor tv als DVD, video, audio als accessoires. Techniek en design mogen daarbij echter geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luisterplezier verschaffen. Wij lieten ons voor het design dan ook niet leiden door kortstondige modetrends. U hebt tenslotte een hoogwaardig toestel aangeschaft, waar u niet graag vlug op uitgekeken bent.
Omvang levering
• Wireless Rear I Sound zendermodule
• Wireless Rear I Sound ontvangermodule
• Landspecifieke netvoedingsadapter
- Stereo cinch-jackkabel
• Audio-Link adapterkabel
- Beuggelsteun
- Wandhouder
- Kleefstroken
- Twee ronde kleefvoetjes
- Deze bedieningshandleiding
- Montagehandeiding
Opstellen
- U moet zich houden aan de instructies van de montagehandleiding.
- Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht.
- Bij opstelling in een kast of gesloten schap: Minstens 2,5 cm vrije ruimte rondom de speler laten, zodat de lucht ongehinderd circuleren en de warmte weg kan. Ventilator en openingen aan de rugzijde niet afdekken.
- Verkeerde voltages kunnen het apparaat beschadigen. U mag dit apparaat slechts met het bijgevoegde netsnoer aansluiten op een stroomnet met een voltage en frequentie als op het typeplaatje aangegeven staat.
- Bij onweer moet u het netsnoer uit de wandcontactdoos nemen. Extreme voltages door blikseminslag kunnen het apparaat via het stroomnet beschadigen.
- Ook bij langere afwezigheid moet u de netstekker uit de wandcontactdoos nemen.
- De netstekker moet gemakkelijk bereikbaar zijn, zodat het apparaat altijd van het stroomnet kan worden gescheiden.
-
Leg het netsnoer zo dat het niet kan worden beschadigd. Het netsnoer mag niet geknikt of over scherpe randen worden gelegd, niet worden betreden en niet worden blootgesteld aan chemicaliën; het laatste geldt voor het hele apparaat. Een netsnoer met een beschadigde isolatie kan elektrische schokken veroorzaken en tot brand aanleiding geven.
-
Als u de netstekker uit de wandontactdoos neemt, trek dan niet aan de kabel, maar aan de behuizing van de stekker. De draden in de netstekker kunnen anders worden beschadigd en bij opnieuw insteken kortsluiting veroorzaken.
- Als andere apparaten in hetzelfde frequentiebereik (2,4 GHz) werken, kunnen storingen optreden (zie pagina 85).
Let ook op, en houd u aan, de veiligheidsinstructies op de volgende pagina's.
Bij verzending van apparaat
De oorspronkelijke doos en het verpakkingsmateriaal moeten in dit geval worden gebruikt. Om het apparaat optimaal te beschermen, moet u het op dezelfde manier verpakken als de fabrikant oorspronkelijk heeft gedaan.
Milieubescherming
Verpakking en doos
Voor de afvoer van het verpakkingsmateriaal hebben wij conform de nationale voorschriften een vergoeding betaald aan hiertoe gemachtigde verwerkers die de verpakkingsmaterialen bij de vakhandel ophalen. Wij raden u echter aan, om de oorspronkelijke doos en het verpakkingsmateriaal goed te bewaren om het apparaat zo nodig optimaal beschermd te kunnen vervoeren.
Het apparaat
Attentie: De EU-richtlijn 2002/96/EG bepaalt de reglementaire inname, behandeling en verwerking van gebruikte elektronische apparaten. Oude elektronische apparaten moeten daarom gescheiden worden afgedankt. Gooi dit apparaat voor de afvalverwerking niet bij het normale huisvuil! U kunt uw oude apparaat gratis bij gekwalificeerde verzamelplaatsen of ev. bij de vakhandel inleveren als u een vergelijkbaar nieuw apparaat aanschaft.
Zie uw plaatselijke verordeningen voor meer bijzonderheden over de inname (ook voor niet-EU-landen).
Batterijen van afstandsbediening
De bij de afstandsbediening geleverde batterijen bevatten geen schadelijke stoffen als cadmium, lood en kwik.
Gebruikte batterijen mogen volgens de geldende voorschriften niet meer met het huisvuil worden afgevoerd. Deponeer uw lege batterijen gratis in de daarvoor bestemde verzamelbakken bij gespecialiseerde handelaars. Ook uw leverancier zal een dergelijke bak voor lege batterijen hebben.
Voor uw veiligheid
Voor uw eigen veiligheid en om onnodige schade aan uw apparaat te voorkom moet u onderstaande veiligheidsinstructies lezen en in acht nemen.
Reglementair gebruik en omgevingscondities
Dit apparaat is uitsluitend bestemd voor het draadloos verzenden en weergeven van geluidssignalen in woonkamers of kantoorruimten en mag niet worden gebruikt in ruimten met een hoge luchtvochtigheid (bijv. bad, sauna) of een hoge stofconcentratie (bijv. werkplaatsen).
De aansprakelijkheid wegens de garantievoorwaarden is gebaseerd op dit normale gebruik van dit apparaat.
Als het apparaat in de buitenlucht gebruikt wordt, moet u ervoor zorgen dat het tegen vochtigheid (regen, waterdruppels en -nevel of dauw) beschermd is. De hoge vochtigheid en stofconcentraties veroorzaken kruipstromen in het apparaat. Dit kan tot aanrakingsgevaar met voltages of brand aanleiding geven.
Als u het apparaat vanuit een koude in een warme omgeving hebt gebracht, moet u het wegens mogelijke condensvorming ca. een uur uitgeschakeld laten staan.
Zet uw installatie (Wireless Rear I Sound, televisietoestel en eventuele andere aangesloten componenten) altijd uit, voordat u andere apparaten gaat aansluiten of verwijderen.
Het apparaat beschermen tegen:
• Vloeistoffen en vocht.
- Spat- en sproeiwater.
- Stoten en mechanische belastingen.
• Magnetische en elektrische velden.
- Koude, hitte, invallend zonlicht en sterke termperatuurwisselingen.
- Stof.
- Afdekking die de ventilatie verstoort.
- Ingrepen in het inwendige van het apparaat.
Geen met vloeistof gevulde voorwerpen, zoals bijvoorbeeld een vaas, op het apparaat plaatsen.
De ventilatieroosters aan de achterwand van het apparaat niet met een tijdschrift of een doek bedekken. Let u in dit geval ook op eventuele gordijnen.
U moet de voor uw land geschikte netvoedingsadapter gebruiken (zie montagehandleiding en bedieningshandleiding, pagina 80/81).
MATTENTIE: OM HET RISICO VAN EEN ELEKTRISCHE SCHOK UIT TE SLUITEN, MAG U DE AFDEKKING (OF DE ACHTERKANT VAN HET APPARAAT) NIET VERWIJDEREN. IN DE BEHUIZING ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GERE PAREERD. LAAT REPARATIEWERKZAAMHEDEN UITSLUITEND DOOR LOEWE LEVERANCIERS UITVOEREN.
U moet slechts originele accessoires en onderdelen van Loewe gebruiken.
Toezicht
Laat kinderen niet zonder toezicht met het apparaat/televisietoestel omgaan. Laat kinderen niet in de directe omgeving van het apparaat/televisietoestel spelen. Het apparaat zou kunnen worden omgestoten, verschoven worden of van zijn plek getrokken worden en zou mensen kunnen verwonden.
Reinigen
Reinig het apparaat slechts met een enigszins bevochtigde, zachte en schone doek (zonder scherpe of schurende reinigingsmiddelen).
Over deze gebruikshandleiding
Alle informatie in deze handleiding heeft betrekking op het product: Loewe Wireless Rear I Sound.
Mits niet anders aangegeven, hebben de aanwijzingen betrekking op de bedieningselementen van de afstandsbediening Assist.
Alinea's die met het symbool beginnen, wijzen op belangrijke aanwijzingen, tips of voorwaarden voor een foutloos bedrijf.
Begrippen die u in het menu of als opschrift op het apparaat kunt vinden, zijn in de tekst vet gedrukt.
In de functiebeschrijvingen zijn de benodigde bedieningselementen links van de tekst die de aanbevolen handeling beschrijft, aangegeven.
Loewe Audio-Link interface
In deze handleiding wordt bij de instelling tussen de apparaatconfiguratie een onderscheid gemaakt tussen "zendermodule aangesloten op een Loewe Flat-TV (vanaf chassis L2710)" en "andere televisietoestellen". De combinatie met de Loewe Flat-TV (vanaf chassis L2710) biedt voordelen, zoals een eenvoudigere bekabeling, menugestuurde inbedrijfstelling en een hogere audiokwaliteit via de digitale systeeminterface.
Opstellen

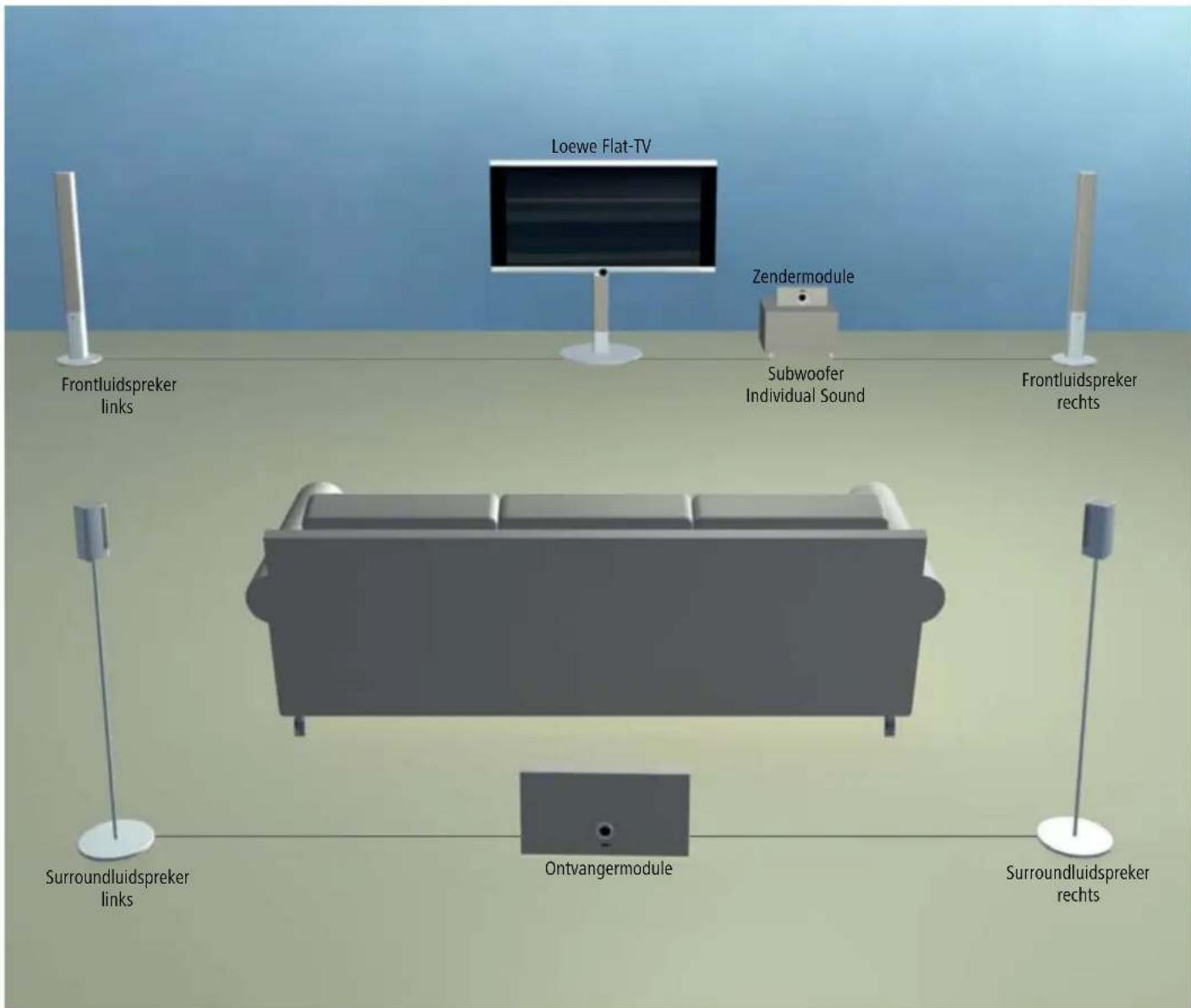

Voorbeeld van mogelijke opstelling


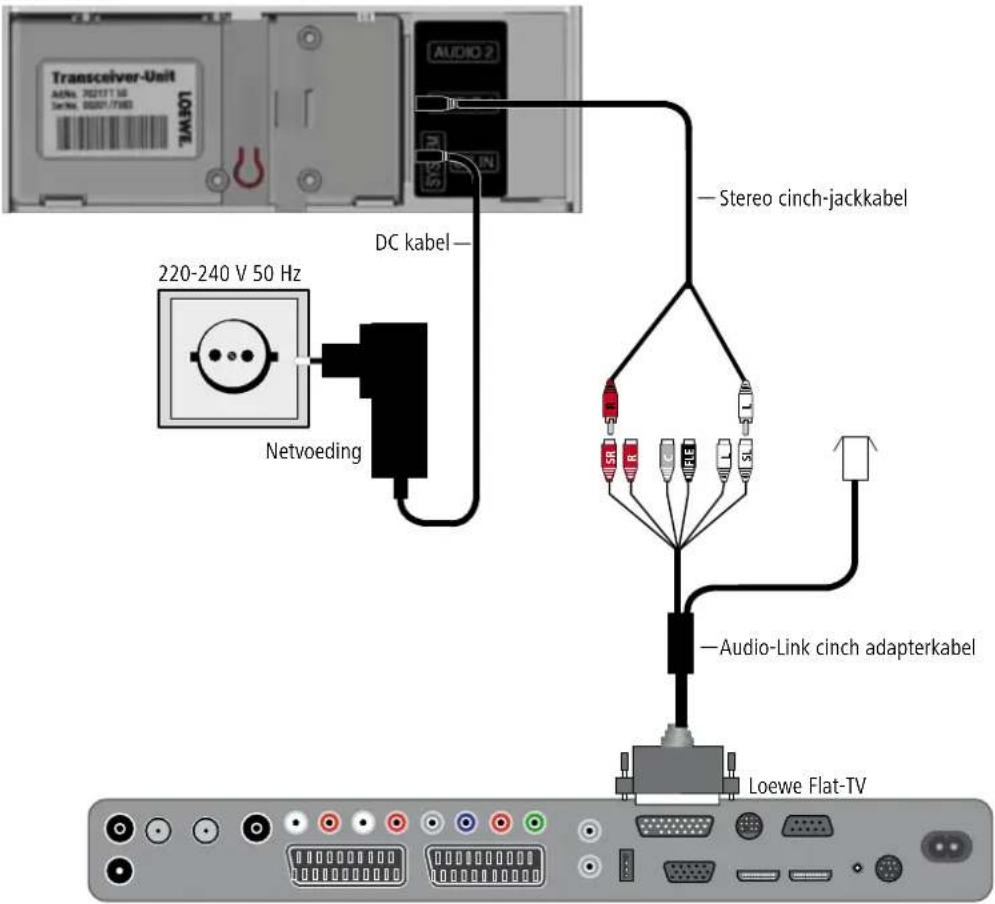

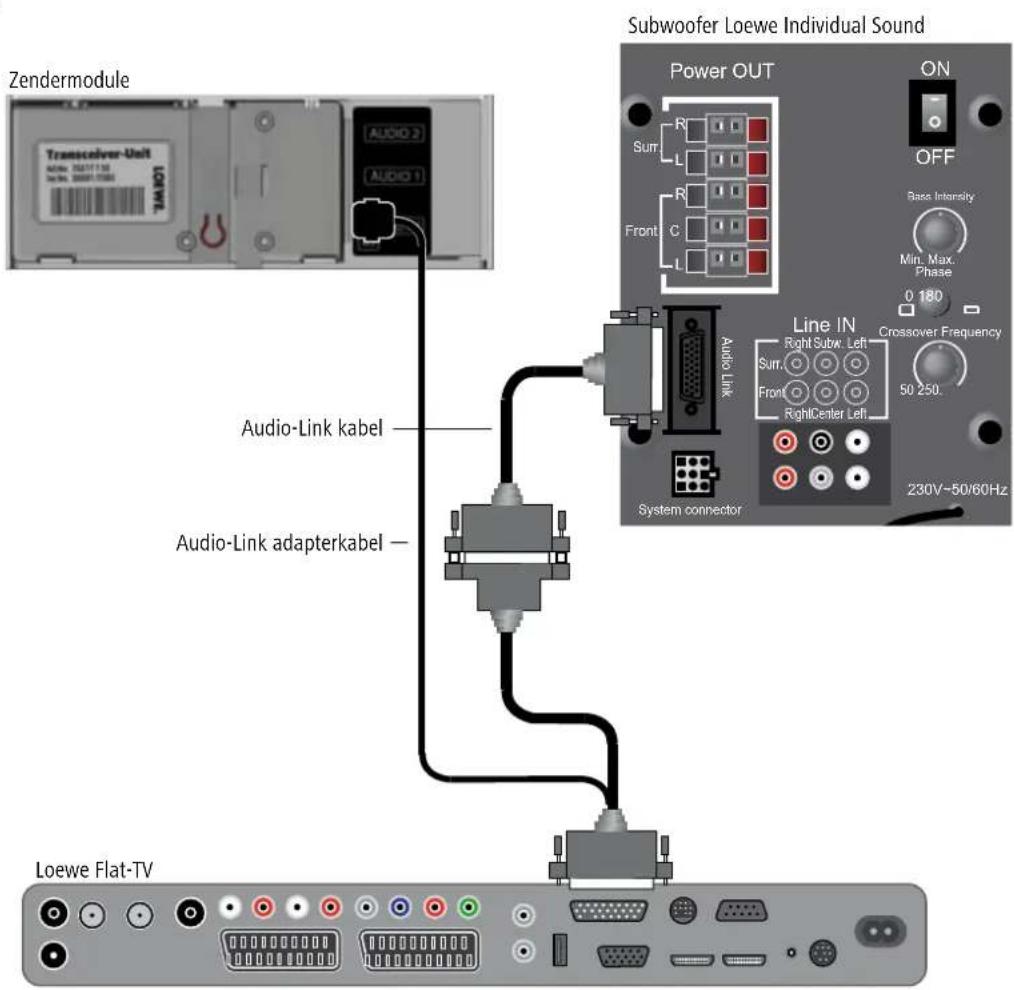

Bekabeling Loewe Flat-TV (vanaf chassis L2710) – zendermodule – Individual Sound
- U moet zich houden aan de instructies van de montagehandleiding.
- Steek de bijgeleverde Audio-Link adapterkabel met de 25-polige stekker aan op de AUDIO-LINK bus van het televisietoestel en met de platte stekker van de systeemkabel op de SYSTEM bus van de zendermodule.
- Verbind de subwoofer met de Audio-Linkkabel en de 25-polige koppeling van de Audio-Link adapterkabel.


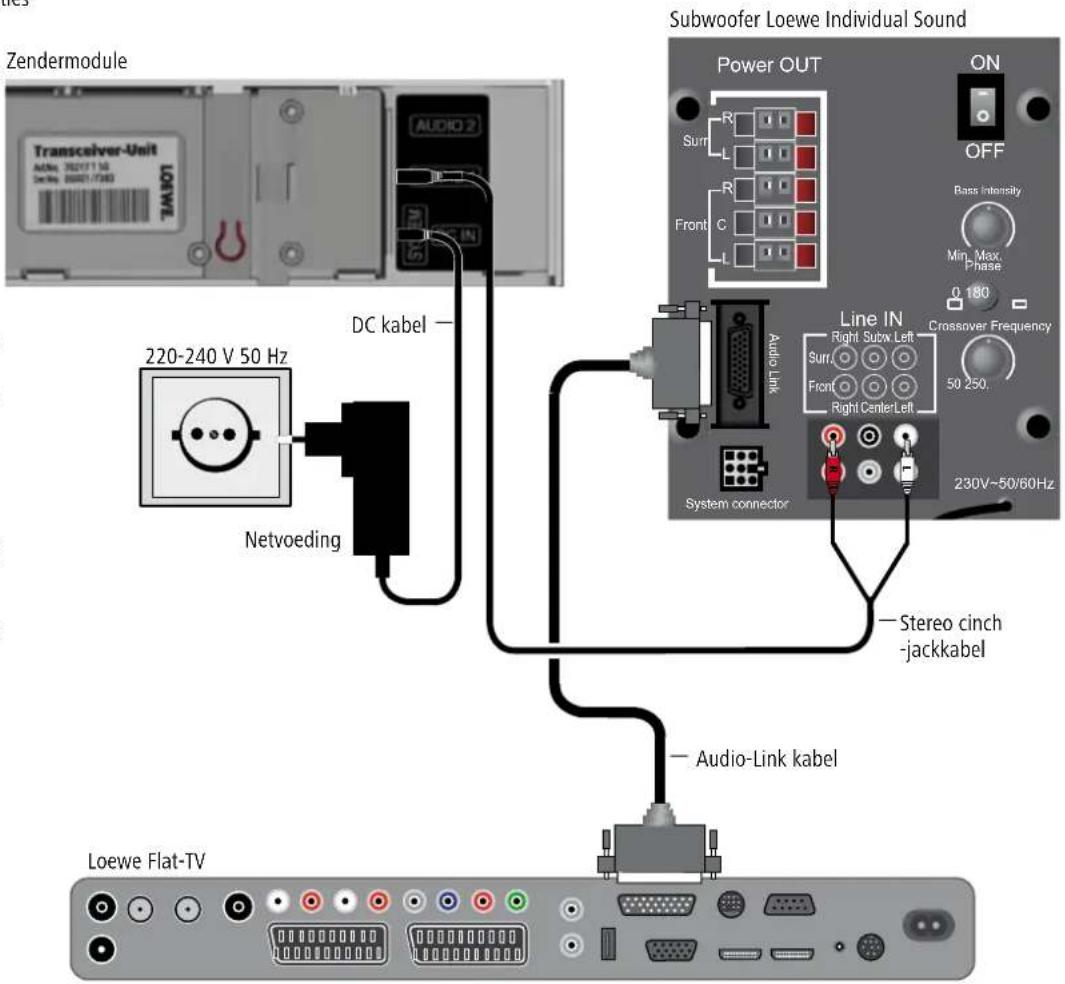

Bekabeling andere TV-apparaten – zendermodule – Individual Sound
- U moet zich houden aan de instructies van de montagehandleiding.
- Steek de meegeleverde stereo cinch-jack kabel in de bus gemerkt AUDIO 1 van de zendermodule, en in bus Surr R/L van de subwoofer.
- Verbind de subwoofer met de Audio-Link kabel met het televisietoestel.
- De bijgeleverde voeding moet voorzien worden met de stekkeradapter die bij uw land past. Neem daartoe de adapter en plaats deze op de contactlijst van de voeding. De adapter kan alleen maar met de correcte oriëntatie geplaatst worden en ligt dan zijdelings iets verschoven. Druk de adapter in het midden aan tot deze vergrendelt.
- U moet de plug van de netvoeding aansluiten op de DC IN bus van de zendermodule. Steek de netvoeding in een 220-240V 50 Hz wandcontactdoos.
Bekabeling andere TV-apparaten – zendermodule
• U moet zich houden aan de instructies van de montagehandleiding.
- Sluit de bijgeleverde stereo cinchjackkabel aan op de AUDIO 1 bus van de zendermodule en op de SR/SL bus van het televisietoestel (met AC3-module) van de Audio-Link cinchadapterkabel (als accessoire verkrijgbaar; bestelnummer 89954.001).
- De bijgeleverde voeding moet vo or z i e n wo r d e n met de stekkeradapter die bij uw land past. Neem daartoe de adapter en plaats deze op de contactlijst van de voeding. De adapter kan alleen maar met de correcte oriëntatie geplaatst worden en ligt dan zijdelings iets verschoven. Druk de adapter in het midden aan tot deze vergrendelt.
- U moet de plug van de netvoeding aansluiten op de DC IN bus van de zendermodule. Steek de netvoeding in een 220-240V 50 Hz wandcontactdoos.
Zendermodule


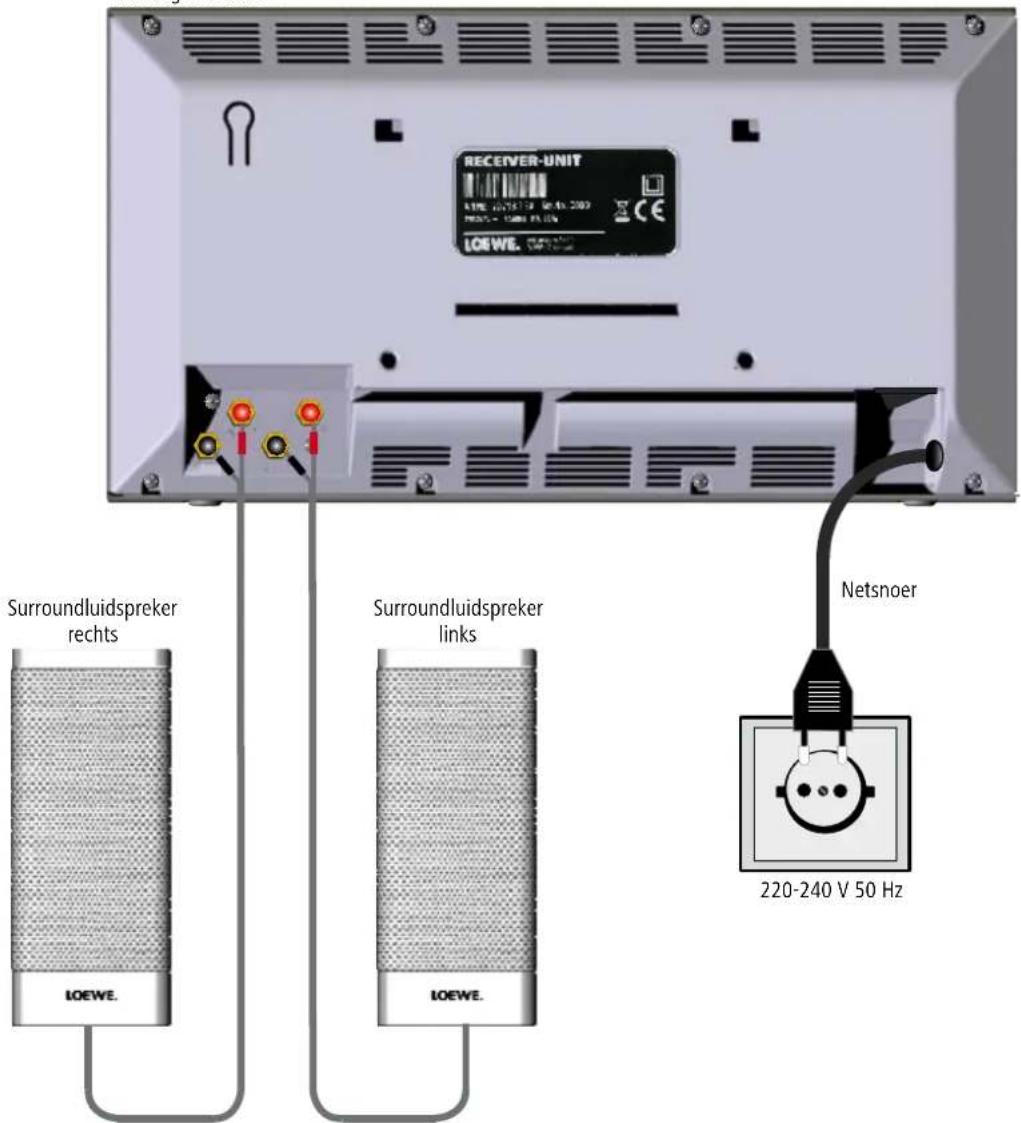

Bekabeling – ontvangermodule – surroundluidsprekers
- U moet zich houden aan de instructies van de montagehandleiding.
- Verbind de surroundluidsprekers met de ontvangermodule. Let er daarbij op, dat de draden goed worden aangesloten: plus aan plus en min aan min. Op de ontvangermodule is de aansluiting van de rechter surroundluidspreker met R+ (rood) / R− (zwart) en die van de linker surroundluidspreker met L+ (rood) / L− (zwart) gekenmerkt. Voor het aansluiten van de surroundluidsprekers moet u de bijbehorende handleiding opvolgen.
- Het netsnoer moet u aansluiten op een 220-240V 50 Hz wandcontactdoos.
Ontvangermodule
De zend- en ontvangermodule moeten bij inbedrijfstelling via de draadloze verbinding gekoppeld worden, zodat de audiotransmissie tegen storingen beveiligd is en andere ontvangermodules binnen het bereik niet het audiosignaal kunnen doorgeven.
Module koppelen bij Loewe Flat-TV (L2710)
Controleer of de apparaten correct zijn opgesteld (pagina 78). Voer de instellingen uit zoals op pagina's 79 beschreven staan.
Bij combinatie met een Loewe Flat-TV (vanaf chassis L2710) vindt de instelling en koppeling menugestuurd plaats.
Schakel het televisietoestel met de netschakelaar uit en weer in. Stel de afstandsbediening voor de tv-modus in.
Druk op de Aan/Uit-knop op de afstandsbediening om het Loewe televisietoestel en de zendermodule aan te zetten.
Schakel de netschakelaar van de ontvangermodule op stand "1" (pagina 75).
Tv-menu oproepen.
Aansluitingen selecteren.
In de menuregel daaronder gaan.
◀ ▶ Geluidscomponenten selecteren.
OK Geluidscomponentenwizardselecteren.
De keuze Geluidsweergave via ... verschijnt.
OK bevestigen.
◄ ► Instelling/wijziging selecteren.
OK bevestigen.

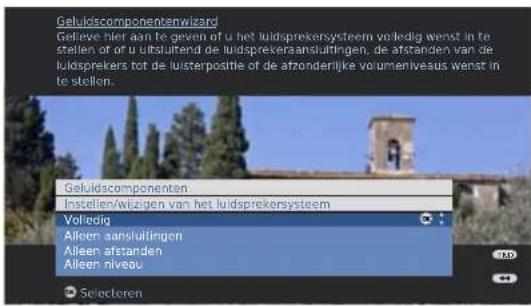

ja selecteren.
OK bevestigen. De keuze Surroundluidsprekers draadloos gebruiken verschijnt.
OK bevestigen. De keuze Toewending zender – ontvanger starten verschijnt.
ja selecteren.
OK bevestigen. De groene LED in de zendermodule knippert snel.
Druk nu binnen twee minuten de SET-toets van de ontvangermodule minstens 3 seconden in (pagina 75) tot de groene LED-indicatie snel knippert. Wacht tot de koppeling voltooid is.
Informatie over de LED-indicatie vindt u op pagina 85.
Eerste inbedrijfstelling
Na beëindiging van de koppeling verschijnt er een melding op het beeldscherm.

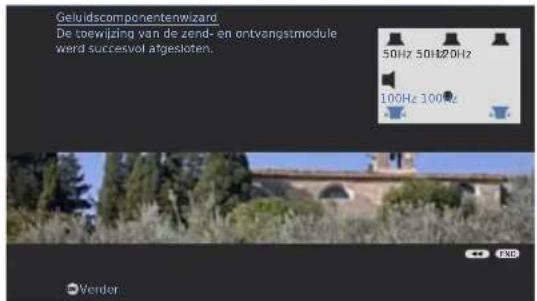

Voorbeeld 1 - succesvolle koppeling:


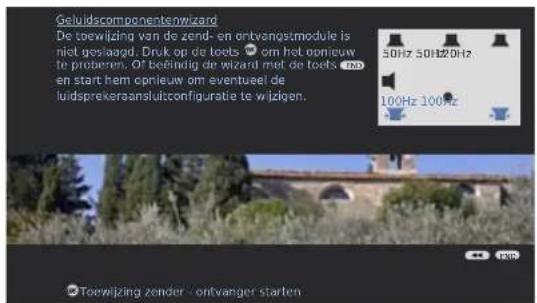

Voorbeeld 2 - niet succesvolle koppeling:
Module koppelen bij andere TV-apparaten
Het instellen en koppelen moet handmatig gebeuren bij een combinatie met andere televisietoestellen (ander chassis dan L2710). Hiervoor moet de module in de koppelingsmodus gezet worden.
→ Controleer of de apparaten correct zijn opgesteld (pagina 78). Afhankelijk van het televisietoestel en de toebehoren die u gebruikt kunnen de verbindingen worden ingesteld als beschreven op pagina 80 of 81.
SET-toets van de zendermodule (pagina 74) minstens 3 seconden indrukken.
De groene LED in de zendermodule knippert snel.
Druk nu binnen twee minuten de SET-toets van de ontvangermodule (pagina 75) minstens 3 seconden in pagina tot de groene LED-indicatie snel knippert. Wacht tot de koppeling voltooid is.
Na succesvolle koppeling lichten de LED's in de zender- en ontvangermodule continue groen op.
Informatie over de LED-indicatie vindt u op pagina 85.
Bei televisieapparaten met AC3-module moet u in het menu Geluidscomponenten bij Geluidsweergave via ... de optie Luidsprekersysteem selecteren.
Ingangsgevoeligheid instellen
U kunt de ingangsgevoeligheid op de zendermodule in drie stappen instellen, om de geluidssterkte aan het ingangssignaal aan te passen.
SET-toets van de zendermodule (pagina 74) kort indrukken.
De geluidssterkte is instelbaar door herhaald indrukken van de SET-toets in de volgorde 0 dB → -6 dB → -12 dB → 0 dB e.d.
Fouten opsporen en verhelpen
| Probleem Mogelijke oorzaak Oplossing | ||
| Functioneert niet. Netsnoer van de ontvanger niet aangesloten. Steek het netsnoer een 220-240 V 50 hz wandcontactdoos. | ||
| Geen geluid. Foutieve verbindingen van in- of u tgangskabels. Sluit de kabels goed aan (pagina 79-82). Als het probleem blijft bestaan, zijn de kabels wellicht defect. | ||
| Het volume is op minimum gezet. | Verhoog het volume. | |
| Het geluid is op gedempt (mute) gezet. | Druk op of V + op de afstandsbediening om de audioweergave weer te activeren en stel daarna het geluidsniveau in. | |
| Geluidsterkte aan de surroundluidsprekers te zacht. | Stel de ingangsgevoeligheid in (pagina 84). | |
| De draadloze verbinding is gestoord. Andere apparaten in de omgeving werken op hetzelfde frequentiegebied. | Indien mogelijk, kunt u proberen om de ingestelde frequentiekanalen van de WiFi-apparaten in de omgeving anders in te stellen. | |
| Draai de apparaten in verschillende richtingen om de storingen tenminste tot een minimum te reduceren. | ||
| Schakel de andere apparaten uit die storing kunnen veroorzaal | ||
| Het televisietoestel herkend de zendermodule tijdens de koppeling niet (vanaf chassis L2710). | Het televisietoestel was niet helemaal uitgeschakeld. | Schakel het televisietoestel met de netschakelaar uit en weer in |
LED statusmeldungen
| Apparaat | Toestand LED | Apparaatstatus |
| Zendermodule | Rode LED: brandt voortdurend | Gereed. |
| Zendermodule | Rode LED: knippert langzaam | Geen ontvangermodule gevonden. |
| Zendermodule | Rode LED: knippert snel | Apparaat in servicemodus. |
| Zendermodule | Rode LED: knippert elke 10 seconden | Apparaat in niet-gekoppelde modus. |
| Zendermodule | Groene LED: brandt voortdurend | Zender aan; draadloze verbinding OK. |
| Zendermodule | Groene LED: knippert langzaam | Draadl. verbinding onderbroken |
| Zendermodule | Groene LED: knippert snel | Zendermodule in koppelingsmodus. |
| Ontvangermodule | Rode LED: brandt voortdurend | Gereed. |
| Ontvangermodule | Rode LED: knippert langzaam | Geen zendermodule gevonden. |
| Ontvangermodule | Rode LED: knippert snel | Apparaat in servicemodus. |
| Ontvangermodule | Rode LED: knippert elke 10 seconden | Apparaat in niet-gekoppelde modus. |
| Ontvangermodule | Groene LED: brandt voortdurend | draadloze verbinding OK. |
| Ontvangermodule | Groene LED: knippert langzaam | Draadl. verbinding onderbroken |
| Ontvangermodule | Groene LED: knippert snel | Koppeling succesvol. |
Technische gegevens
Algemeen
Wireless Rear I Sound Art.nr. 67202 T00
Stroomvoorziening AC 220 - 240V, 50 Hz
Bedrijfstemperatuur 5 °C ... 35 °C
Vochtigheid 5 % ... 90 %
Zendermodule
Energieverbruik in bedrijf: 3 W
Standby: < 1 W
Energieverbruik in bedrijf: 30 W
Standby: < 1,5 W
Afmetingen (ca.) 330 x 180 x 52,5 mm (bxhxd)
Maximaal uitgangsvermogen (EIAJ) 2 x 48 W (1000 Hz,
10 % vervormingsfactor, 6 ohm)
Netvoedingsadapter
Netvoedingsadapter Art. nr. 33413.
Stroomvoorziening AC 220 - 240V, 50 Hz
Uitgang DC 6 V / 1 A pluspool binnen
Impressum
De Loewe Opta AG is een naamloze vennootschap volgens het Duitse recht met een hoofdkantoor in Kronach.
Industriestraße 11, 96317 Kronach, Duitsland
Tel.: +49 (0)9261 / 99-0
Fax: +49 (0)9261 / 99-500
E-mail: ccc@loewe.de
Handelsregister: Kantongerecht Coburg, nr. HRB 42243
BTW-nummer: DE 193216550
WEEE-registratienummer: DE 41359413
Redactiedatum 12.07. 2e druk
© Loewe Opta GmbH, Kronach
Alle rechten, ook die van de vertaling, voorbehouden.
Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging mogelijk.
Service
A
Loewe Austria GmbH
Parkring 12
2160 Antwerpen, België
Tel +32 - 3 - 2 70 99 30
Fax +32 - 3 - 2 71 01 08
Email ccc@loewe.be
CH
Telion AG
Rütistrasse 26
