Produkttyp	Drahtloses Surround-Lautsprechersystem
Marke	Loewe
Modell	Wireless Rear Sound
Abmessungen (Sendemodul)	155 x 55 x 28 mm (B x H x T)
Abmessungen (Empfangsmodul)	330 x 180 x 52,5 mm (B x H x T)
Gewicht (Sendemodul)	0,1 kg
Gewicht (Empfangsmodul)	1,5 kg
Stromversorgung	AC 220-240 V, 50 Hz
Leistungsaufnahme (Sendemodul)	3 W im Betrieb, < 1 W im Standby
Leistungsaufnahme (Empfangsmodul)	30 W im Betrieb, < 1,5 W im Standby
Maximale Ausgangsleistung	2 x 48 W (EIAJ, 1 kHz, 10% THD, 6 Ω)
Frequenzbereich	2,4 GHz
Audioeingänge	2 x analog RCA (AUDIO 1 und AUDIO 2)
Schnittstelle	Loewe Audio-Link (25-poliger Stecker)
Hauptfunktionen	Drahtlose Übertragung von Audiosignalen an Surround-Lautsprecher, Eingangsempfindlichkeitseinstellung (0 dB / -6 dB / -12 dB), automatische oder manuelle Verbindung
Betriebstemperatur	5 °C bis 35 °C
Betriebsfeuchtigkeit	5 % bis 90 %
Pflege und Reinigung	Mit einem weichen, leicht feuchten und sauberen Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Nicht Wasser, Feuchtigkeit oder Wärmequellen aussetzen; bei Gewitter vom Netz trennen; Lüftungsöffnungen nicht blockieren; nur Loewe-Zubehör verwenden
Ersatzteile und Reparatur	Wenden Sie sich für Reparaturen an Ihren Loewe-Händler; verwenden Sie Original-Loewe-Teile (Ref. Audio-Link-Adapterkabel: 89954.001)
Allgemeine Informationen	88-seitige Bedienungsanleitung in mehreren Sprachen verfügbar; Hersteller: Loewe Opta AG, Kronach, Deutschland

Häufig gestellte Fragen - Wireless Rear Sound LOEWE

Wie installiere ich den Wireless Rear Sound mit einem Loewe-Fernseher (Modell L2710 oder neuer)?

Schließen Sie das Sendemodul mit dem mitgelieferten Audio-Link-Adapterkabel an den Fernseher an, und schließen Sie dann auch den Subwoofer über Audio-Link an. Schalten Sie den Fernseher ein, folgen Sie im Menü dem Assistenten für Klangkomponenten: Wählen Sie 'Lautsprechersystem', dann 'Externe Lautsprecher' und 'Drahtlose Surround-Lautsprecher verwenden'. Der Fernseher führt dann die automatische Kopplung zwischen Sender und Empfänger durch.

Kann ich dieses System mit einem Nicht-Loewe-Fernseher verwenden?

Ja, verwenden Sie das mitgelieferte RCA-Stereokabel, um den Audioausgang des Fernsehers (oder einer externen Quelle) mit dem AUDIO 1-Eingang des Sendemoduls zu verbinden. Bei einem Fernseher mit AC3-Modul kann ein optionales Audio-Link-Adapterkabel (Ref. 89954.001) erforderlich sein. Die Kopplung erfolgt manuell durch Drücken der SET-Taste an beiden Modulen.

Wie kopple ich die Sende- und Empfangsmodule manuell?

Drücken Sie die SET-Taste am Sendemodul mindestens 3 Sekunden lang, bis die grüne LED schnell blinkt. Sie haben 2 Minuten Zeit, um ebenfalls die SET-Taste am Empfangsmodul zu drücken. Nach erfolgreicher Verbindung leuchten beide grünen LEDs dauerhaft.

Was tun, wenn die drahtlose Verbindung instabil ist oder unterbrochen wird?

Stellen Sie sicher, dass sich die Module in weniger als 10 Metern Entfernung ohne größere Hindernisse befinden. Halten Sie andere Geräte, die im 2,4-GHz-Band arbeiten (WLAN, schnurlose Telefone), fern. Wenn das Problem weiterhin besteht, setzen Sie die Kopplung zurück (siehe Frage zur manuellen Kopplung) oder ändern Sie die WLAN-Kanäle Ihrer anderen Geräte.

Warum kommt kein Ton aus den Surround-Lautsprechern?

Überprüfen Sie, ob die Eingangskabel richtig angeschlossen sind und der Fernseher im Tonmenü auf 'Lautsprechersystem' eingestellt ist. Stellen Sie sicher, dass die Lautstärke nicht stummgeschaltet ist und die Eingangsempfindlichkeit des Sendemoduls richtig eingestellt ist (drücken Sie kurz SET, um von 0 dB auf -6 dB oder -12 dB zu wechseln).

Wie stelle ich die Kopplungsempfindlichkeit ein, um die Lautstärke anzupassen?

Drücken Sie am Sendemodul kurz die SET-Taste. Die Empfindlichkeit wechselt in der Reihenfolge: 0 dB, -6 dB, -12 dB, dann zurück zu 0 dB. Wählen Sie die Stufe, die eine gute Klangbalance mit Ihren Frontlautsprechern bietet.

Zeigen die LEDs der Module den Betriebszustand an?

Ja. Eine dauerhaft rote LED zeigt an, dass das Modul bereit ist. Eine dauerhaft grüne LED zeigt eine hergestellte HF-Verbindung an. Eine langsam blinkende rote LED bedeutet, dass kein Empfänger/Sender erkannt wurde. Eine schnell blinkende grüne LED signalisiert den Kopplungsmodus. Weitere Informationen finden Sie in der Tabelle auf Seite 43 der Anleitung.

Kann ich passive Surround-Lautsprecher direkt an das Empfangsmodul anschließen?

Ja, das Empfangsmodul ist dafür ausgelegt. Schließen Sie den rechten (R+/R-) und linken (L+/L-) Surround-Lautsprecher unter Beachtung der Polarität an. Verwenden Sie geeignete Kabel und befolgen Sie die mitgelieferten Montageanweisungen.

Wie reinige ich das Wireless Rear Sound System?

Verwenden Sie ein weiches, leicht feuchtes und sauberes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder Lösungsmittel. Lassen Sie keine Feuchtigkeit in die Öffnungen eindringen.

Wo finde ich die vollständige Anleitung oder Ersatzteile?

Die vollständige Anleitung ist als kostenloser Download auf notice-facile.com für das Modell Wireless Rear Sound Loewe verfügbar. Für Ersatzteile wenden Sie sich an Ihren autorisierten Loewe-Händler oder den Loewe-Kundendienst ([e-mail]).

BEDIENUNGSANLEITUNG Wireless Rear Sound LOEWE

Herzlich willkommen ....6

Lieferumfang 6

Aufstellen 6

Schutz der Umwelt 6

Verpackung und Karton 6

Das Gerät 6

Batterien der Fernbedienung 6

Zu Ihrer Sicherheit .... 7

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen .....7

Beaufsichtigung 7

Reinigen 7

Zu dieser Bedienungsanleitung ....7

Loewe Audio-Link-Systemschnittstelle 7

Aufstellen ....8

Vorschlag für Aufstell-Lösung 8

Anschließen 9

Verkabelung Loewe Flat-TV (ab Chassis L2710) – Sendermodul – Individual Sound ....9

Verkabelung TV-Geräte (sonstige) – Sendermodul – Individual Sound .....10

Verkabelung TV-Geräte (sonstige) – Sendermodul 11

Verkabelung – Empfangsmodul – Surround-Lautsprecher .....12

Erstinbetriebnahme 13

Module koppeln bei Loewe Flat-TV (L2710) 13

Module koppeln bei sonstigen TV-Geräten 14

Eingangsempfindlichkeit einstellen 14

Fehlerbehebung ....15

LED Status Meldungen ....15

Technische Daten ....16

Impressum 16

Service 17

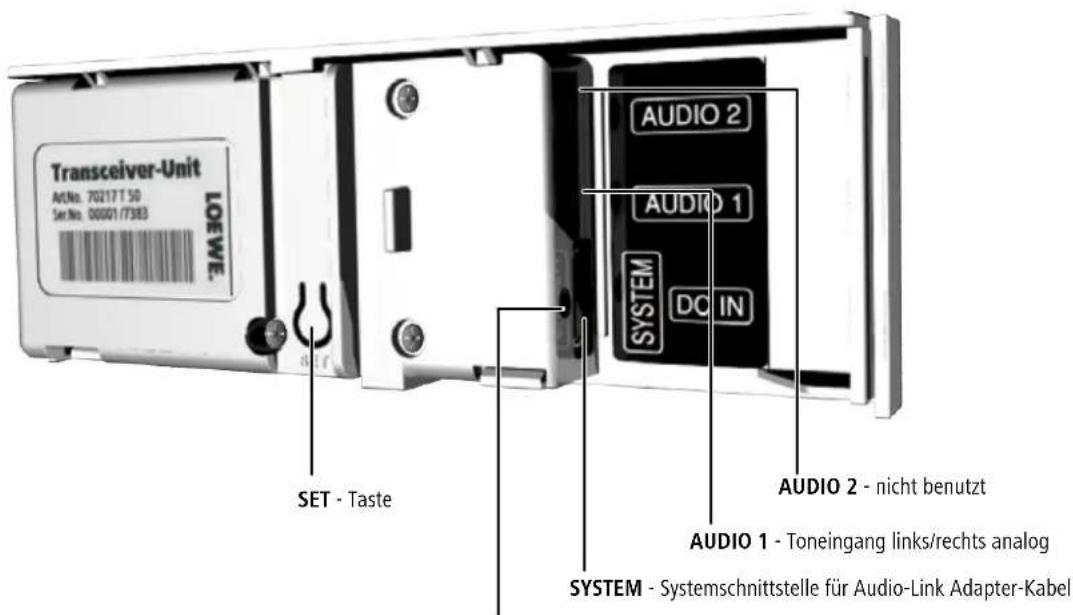

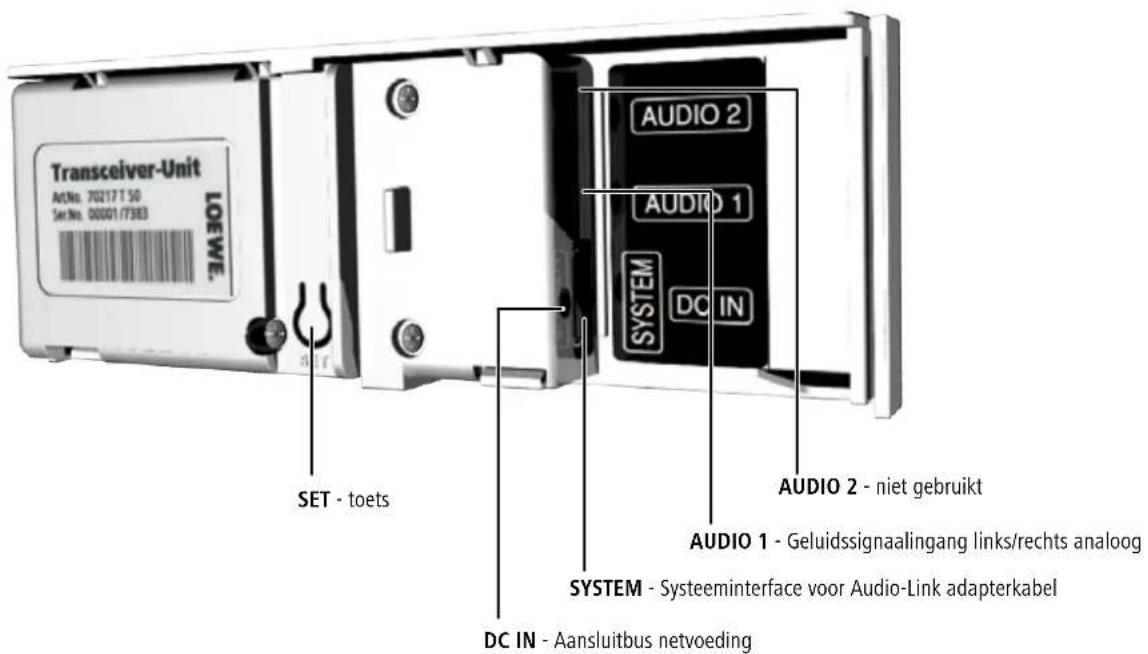

Sendermodul

Transceiver-Unit Avt.No. 70217 T 50 Set No. 00001/7383 LOEWE. AUDIO 2 AUDIO 1 SYSTEM DO IN SET - Taste AUDIO 2 - nicht benutzt AUDIO 1 - Toneingang links/rechts analog SYSTEM - Systemschnittstelle für Audio-Link Adapter-Kabel

DC IN - Netzteil Anschlussbuchse

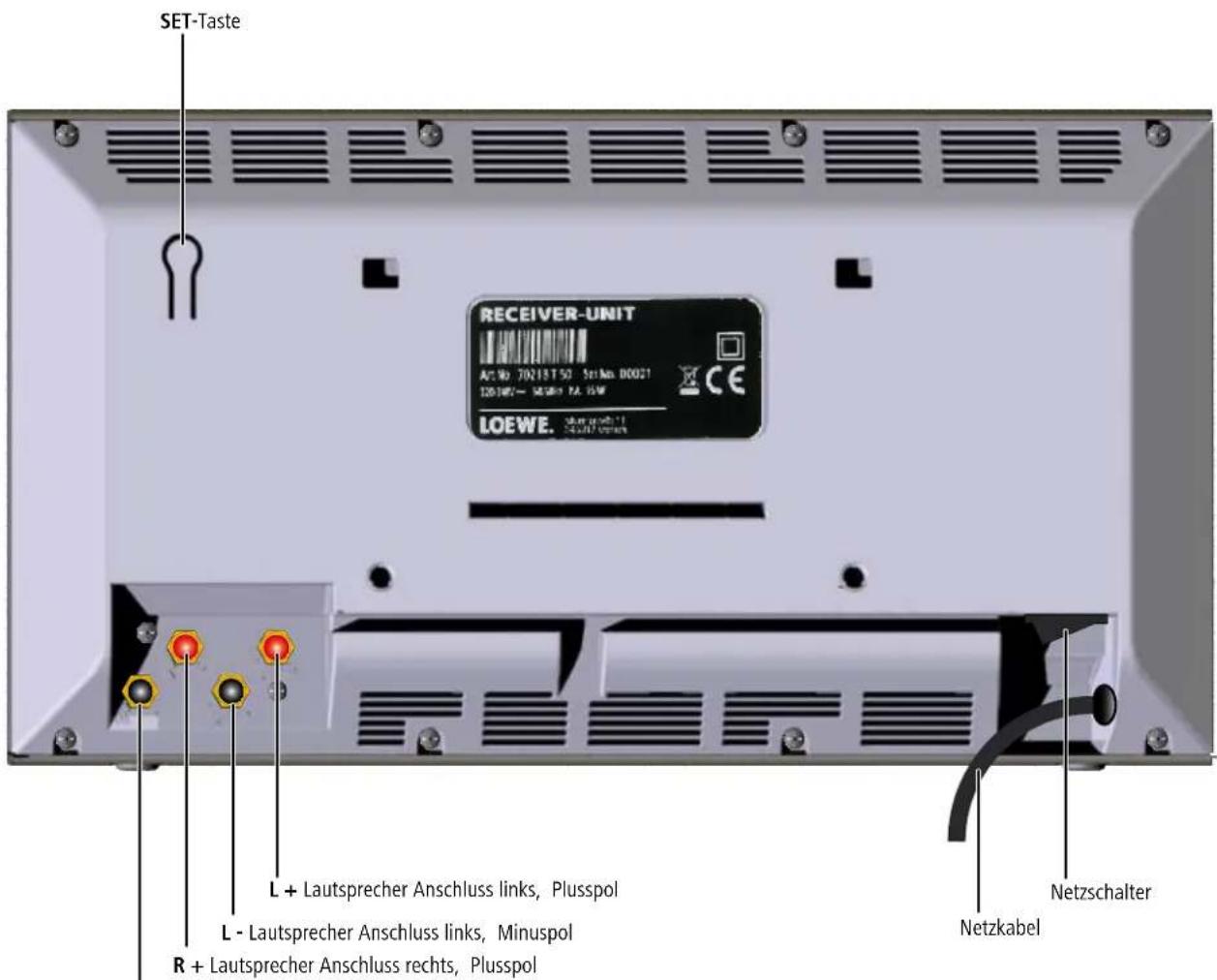

Empfangsmodul

SET-Taste RECEIVER-UNIT Art No 70218T50 Set No. D00021 126180- SEBEN PA. 85W LOEWE. L + Lautsprecher Anschluss links, Plusspol L - Lautsprecher Anschluss links, Minuspol R + Lautsprecher Anschluss rechts, Plusspol Netzkabel Netzschalter

R - Lautsprecher Anschluss rechts, Minuspol

Herzlich willkommen

Vielen Dank,

dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben. Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, DVD, Video, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Lieferumfang

• Wireless Rear I Sound Sendermodul
• Wireless Rear I Sound Empfangsmodul
- Netzteil mit länderspezifischen Steckdosen-Adaptern
- Stereo Cinch-Klinke-Kabel
• Audio-Link Adapter-Kabel
- Bügel-Stütze
- Wandhalter
- Fixierungsstreifen
- 2x Klebefüsse
- diese Bedienungsanleitung
- Montageanleitung

Aufstellen

• Beachten Sie die Anweisungen in der Montageanleitung.
• Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.
• Bei Aufstellung in einem Schrank oder geschlossenem Regal: Mindestens 2,5 cm Freiraum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärmestau kommt. Lüfter und Öffnungen auf der Rückseite nicht verdecken.
• Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossen werden.
• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät über das Stromnetz beschädigen.
• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.
• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
• Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das

Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Gehäuse des Steckers. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.
• Falls andere Geräte im gleichen Frequenzbereich (2,4 GHz) arbeiten, kann es zu Störungen kommen (siehe Seite 15).

Beachten und befolgen Sie bitte auch die Sicherheitshinweise auf den folgenden Seiten.

Beim Versand des Geräts

Der Original-Versandkarton und das Verpackungsmaterial sollten in diesem Fall verwendet werden. Um das Gerät bestmöglich zu schützen, verpacken Sie es so, wie Sie es ursprünglich vom Hersteller erhalten haben.

Schutz der Umwelt

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Batterien der Fernbedienung

Die Batterien der Erstaurüstung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber.

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise.

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

Dieses Gerät ist ausschließlich für die kabllelose Übertragung und Wiedergabe von Tonsignalen bestimmt und ist für Wohn- bzw. Büroräume konzipiert und darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna) oder hoher Staubkonzentration (z.B. Werkstätten) betrieben werden.

Garantieleistungen umfassen diese normale Nutzung des Geräts.

Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und Spritzwasser oder Betauung) geschützt ist. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriechströmen im Gerät, dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.

Schalten Sie Ihre Anlage (Wireless Rear I Sound, TV-Gerät und eventuell weitere, angeschlossene Komponenten) unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen.

Schützen Sie Ihren Gerät vor:

• Nässe und Feuchtigkeit.
  • Tropf- und Spritzwasser.
  • Stößen und mechanischen Belastungen.
• magnetischen und elektrischen Feldern.
• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen.
  • Staub.
• lüftungshemmender Abdeckung.
  • Eingriffen ins Innere des Gerätes.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen auf das Gerät.

Die Lüftungsschlitze an der Geräterückwand nicht mit Zeitschriften oder Decken bedecken. Achten Sie hierbei auch auf evtl. Vorhänge.

Verwenden Sie den für Ihr Land passenden Steckdosen-Adapter für das mitgelieferte Netzteil (siehe Montageanleitung und Bedienungsanleitung Seite 10/11).

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN, ENTFERNEN SIE DIE ABDECKUNG (UND DIE RÜCKSEITE DES GERÄTS) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN.

Verwenden Sie nur Original-Zubehör und Ersatzteile von Loewe.

Beaufsichtigung

Lassen Sie Kinder nicht unbeaufsichtigt am Gerät/TV-Gerät hantieren. Lassen Sie Kinder nicht im unmittelbaren Umfeld des Geräts/TV-Gerätes spielen. Das Gerät könnte umgestoßen, verschoben oder von der Standfläche heruntergezogen werden und Personen verletzen.

Reinigen

Reinigen Sie Ihr Gerät nur mit einem leicht angefeuchteten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel).

Zu dieser Bedienungsanleitung

Die Informationen in dieser Anleitung beziehen sich auf das Loewe Produkt Wireless Rear I Sound.

Sofern nicht anders angegeben, beziehen sich die Anweisungen auf die Bedienelemente der Fernbedienung Assist.

Absätze, die mit dem Symbol ➞ beginnen, deuten auf wichtige Hinweise, Tipps oder Voraussetzungen zum einwandfreien Betrieb hin.

Begriffe, die Sie im Menü bzw. als Bedruckung des Gerätes wiederfinden, sind im Text fett gedruckt.

In den Funktionsbeschreibungen sind die erforderlichen Bedienelemente links von dem Text, der die Handlungsanweisung enthält, angeordnet.

Loewe Audio-Link-Systemschnittstelle

In dieser Anleitung wird bei der Einrichtung zwischen der Gerätekonfiguration „Sendermodul angeschlossen an Loewe Flat-TV (ab Chassis L2710)“ und „Sonstigen TV-Geräten“ unterschieden. Die Gerätekombination mit Loewe Flat-TV (ab Chassis L2710) bietet Vorteile bei der einfacheren Verkabelung, menügeführte Inbetriebnahme sowie eine höhere Audio-Qualität durch die digitale Systemschnittstelle.

Aufstellen

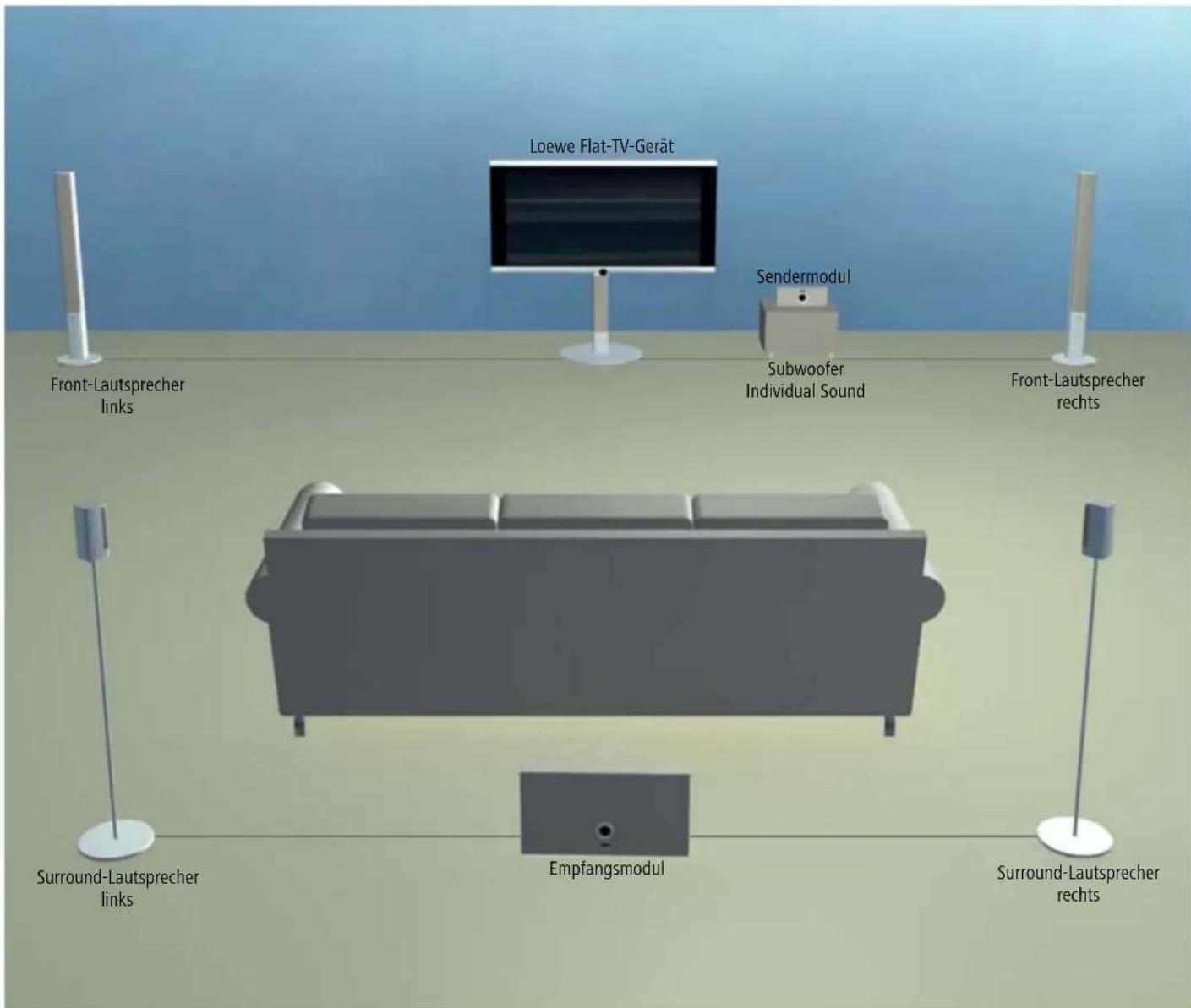

Vorschlag für Aufstell-Lösung

Loewe Flat-TV-Gerät Sendermodul Front-Lautsprecher links Subwoofer Individual Sound Front-Lautsprecher rechts Surround-Lautsprecher links Empfangsmodul Surround-Lautsprecher rechts

Anschließen

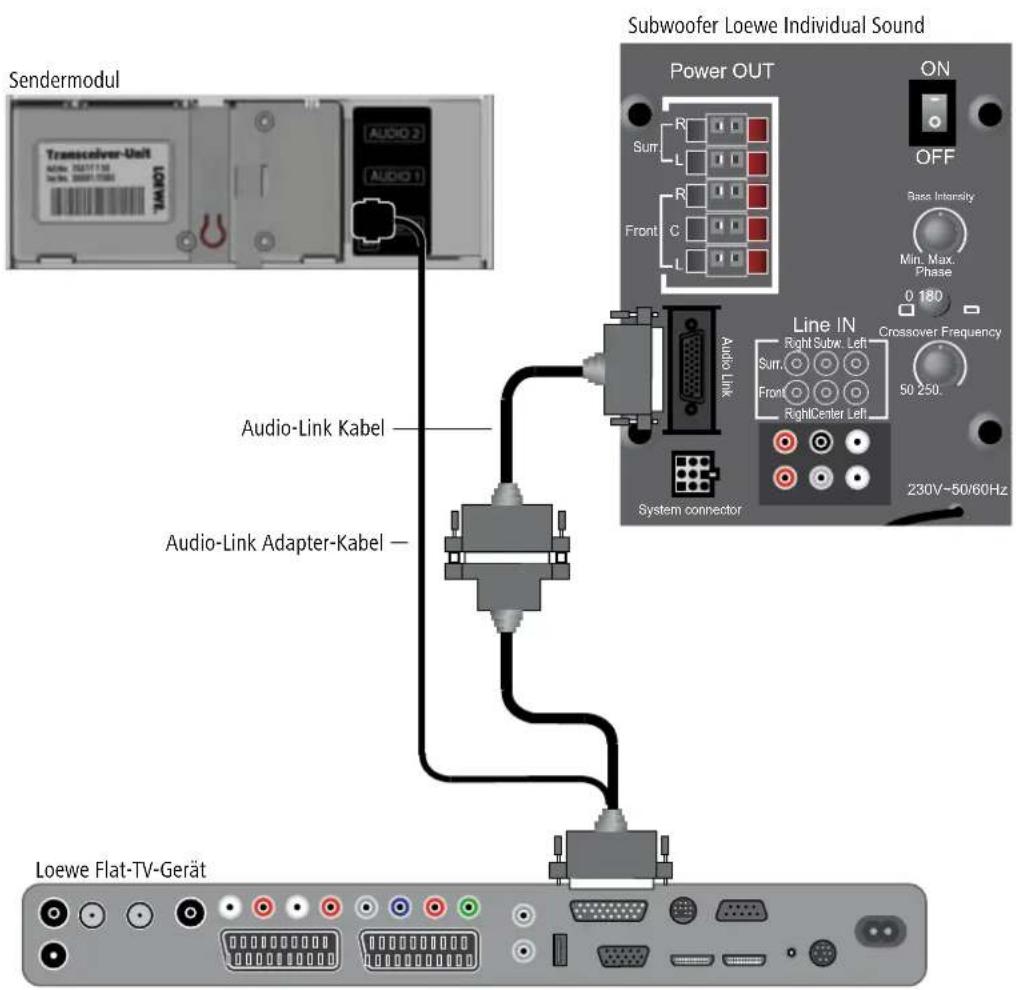

Verkabelung Loewe Flat-TV (ab Chassis L2710) – Sendermodul – Individual Sound

• Beachten Sie die Anweisungen in der Montageanleitung.
• Montieren Sie das mitgelieferte Audio-Link Adapter-Kabel mit dem 25-poligen Stecker an der Buchse AUDIO-LINK des TV-Gerätes und mit dem Flach-Stecker des System-kabels an der Buchse SYSTEM am Sendermodul.
• Verbinden Sie den Subwoofer mit dem Audio-Link-Kabel und der 25-poligen Kupplung des Audio-Link Adapter-Kabels.

Sendermodul Transceiver-Unit AIDS: 10217138 SAMS: 200811565 AUDIO 2 AUDIO 1 Subwoofer Loewe Individual Sound Power OUT ON OFF R Surf L R Front C L Audio Link Line IN Right Subw. Left Surr. Front RightCenter Left Crossover Frequency 50 250. 0 180 System connector 230V~50/60Hz Audio-Link Kabel Audio-Link Adapter-Kabel — Loewe Flat-TV-Gerät

Anschließen

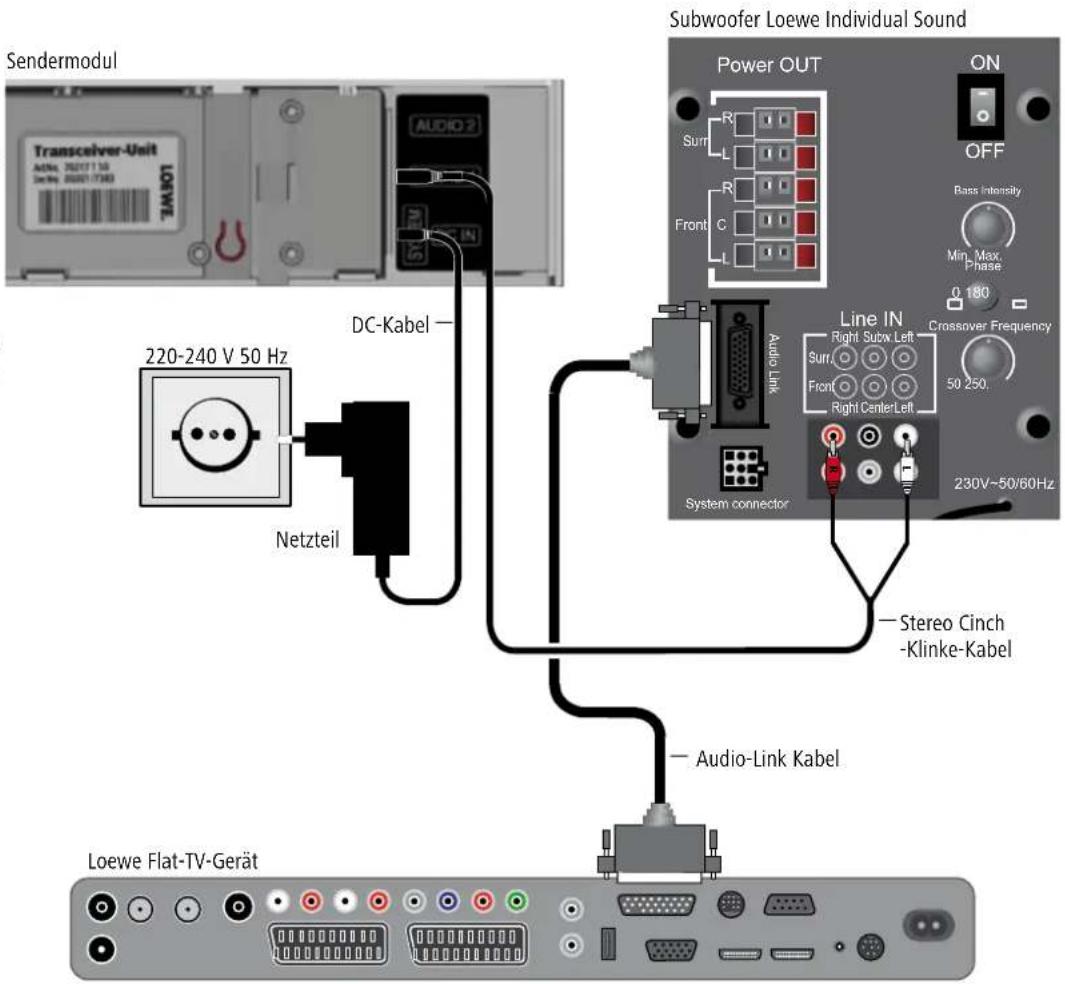

Verkabelung TV-Geräte (sonstige) – Sendermodul – Individual Sound

• Beachten Sie die Anweisungen in der Montageanleitung.
• Montieren Sie das mitgelieferte Stereo Cinch-Klinke-Kabel am Sendermodul an der Buchse AU-DIO 1 und am Subwoofer an den Buchsen Surr R/L.
• Verbinden Sie den Subwoofer mit dem Audio-Link Kabel mit dem TV-Gerät.
• Das mitgelieferte Netzteil ist mit dem für Ihr Land passenden Steckdosen-Adapter auszustatten. Nehmen Sie den Adapter und setzten Sie ihn auf die Kontaktleiste des Netzteils auf. Der Adapter kann nur in der korrekten Orientierung eingesetzt werden und liegt dann leicht seitlich versetzt. Drücken Sie ihn dann in die Mitte, bis er einrastet.
• Schließen Sie den Stecker des Netzteils an der Buchse DC IN am Sendermodul an. Stecken Sie das Netzteil in eine 220-240V 50 Hz Steckdose.

Sendermodul Transceiver-Unit AEN: 30217110 DIN: 00017380 AUDIO 2 DC-Kabel Netzteil 220-240 V 50 Hz Audio Link Line IN Right Subw Left Surf Front Right Center Left Crossover Frequency 50 250. 230V~50/60Hz System connector Stereo Cinch -Klinke-Kabel Audio-Link Kabel Loewe Flat-TV-Gerät Subwoofer Loewe Individual Sound Power OUT ON OFF Bass Intensity Min Max Phase 0 180 0 180

Anschließen

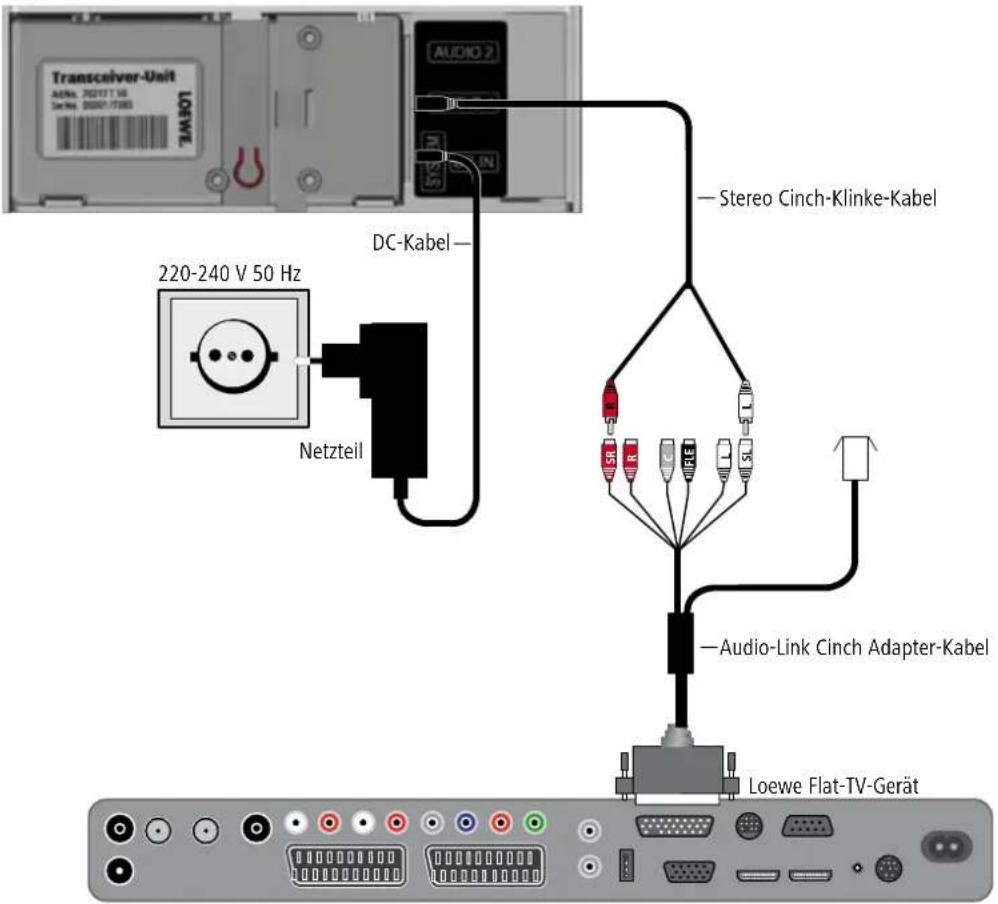

Verkabelung TV-Geräte (sonstige) – Sendermodul

• Beachten Sie die Anweisungen in der Montageanleitung.
• Montieren Sie das mitgelieferte Stereo Cinch-Klinke-Kabel am Sendermodul an der Buchse AU-DIO 1 und am TV-Gerät (mit AC3-Modul) an den Buchsen SR/SL des Audio-Link Cinch Adapter Kabels (als Zubehör erhältlich; Best. Nr. 89954.001).
• Das mitgelieferte Netzteil ist mit dem für Ihr Land passenden Steckdosen-Adapter auszustatten. Nehmen Sie den Adapter und setzten Sie ihn auf die Kontaktleiste des Netzteils auf. Der Adapter kann nur in der korrekten Orientierung eingesetzt werden und liegt dann leicht seitlich versetzt. Drücken Sie ihn dann in die Mitte, bis er einrastet.
• Schließen Sie den Stecker des Netzteils an der Buchse DC IN am Sendermodul an. Stecken Sie das Netzteil in eine 220-240V 50 Hz Steckdose.

Sendermodul

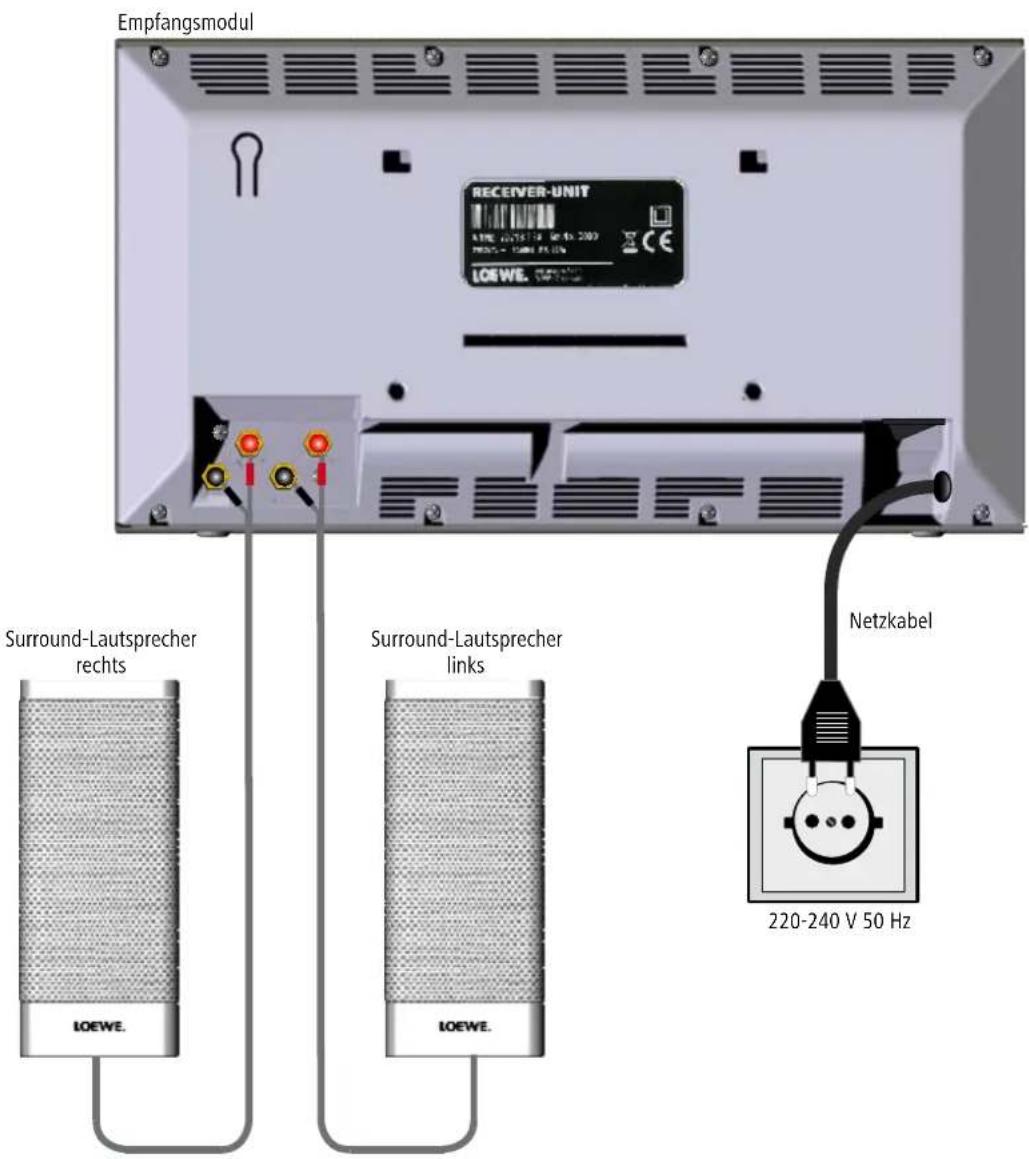

Verkabelung – Empfangsmodul – Surround-Lautsprecher

• Beachten Sie die Anweisungen in der Montageanleitung.
• Verbinden Sie die Surround-Lautsprecher mit dem Empfangsmodul. Achten Sie dabei auf die korrekte Polung der Anschlussleitungen. Am Empfangsmodul ist der Anschluss für den rechten Surround-Lautsprecher mit R+ (rot) / R− (schwarz) und der für den linken Surround-Lautsprecher mit L+ (rot) / L− (schwarz) gekennzeichnet. Für das Anschließen der Surround-Lautsprecher beachten Sie bitte deren Anleitung.
• Verbinden Sie das Netzkabel mit einer 220-240V 50 Hz Steckdose.

Empfangsmodul RECEIVER-UNIT AIRE 2017-06-18 200 LOEWE. Surround-Lautsprecher rechts Surround-Lautsprecher links Netzkabel LOEWE. LOEWE. 220-240 V 50 Hz

Erstinbetriebnahme

Das Sender- und das Empfängermodul sollten bei der Inbetriebnahme über die Funkstrecke gekoppelt werden, damit die Audio-Übertragung gegen Störungen gesichert ist und andere Empfängermodule in Reichweite nicht Ihr Audiosignal wiedergeben können.

Module koppeln bei Loewe Flat-TV (L2710)

Stellen Sie sicher, dass die Geräte korrekt aufgestellt sind (Seite 8). Stellen Sie die Verbindungen wie auf Seite 9 beschrieben her.

Bei der Gerätekombination mit Loewe Flat-TV (ab Chassis L2710) erfolgt die Einrichtung und Kopplung menügeführt.

Schalten Sie das TV-Gerät mit dem Netzschalter aus und wieder ein.

Stellen Sie die Fernbedienung für TV-Betrieb ein.

Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung um das Loewe TV-Gerät und das Sendermodul einzuschalten.

Schalten Sie den Netzschalter am Empfängermodul in Stellung „1“ (Seite 5).

TV-Menü aufrufen.

Anschlüsse auswählen.
in die Menüzeile darunter wechseln.
◀ ▶ Tonkomponenten auswählen.

OK Tonkomponenten-Assistent auswählen.

Die Auswahl Tonwiedergabe über ... erscheint.

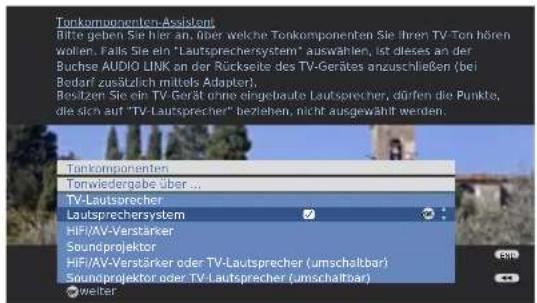

Tonkomponenten Assistant Bitte geben Sie hier an, über welche Tonkomponenten Sie Ihren TV-Ton hören wollen. Falls Sie ein "Lautsprechersystem" auswählen, ist dieses an der Buchse AUDIO LINK an der Rückseite des TV-Gerätes anzuschließen (bei Bedarf zusätzlich mittels Adapter). Besitzen Sie ein TV Gerät ohne eingebaute Lautsprecher, dürfen die Punkte, die sich auf "TV-Lautsprecher" beziehen, nicht ausgewählt werden.

▲▼ Lautsprechersystem auswählen.

OK bestätigen.

Einrichtung/Änderung auswählen.

OK bestätigen.

Tonkomponenten-Assistant Bitte geben Sie hier an, ob Sie ein Lautsprechersystem vollständig neu einrichten möchten oder ob Sie sich nur auf die Veränderung der Lautsprecheranschlüsse, der Lautsprecherabstände zur Hörposition oder der einzelnen Laustärkopogel untereinander beschränken möchten. Tonkomponenten Einrichtung/Änderung des Lautsprechersystems vollständig nur Anschlüsse nur Entfernungen nur Pegel auswählen

▲▼ vollständig auswählen.

OK bestätigen.

◀ ▶ Externe Lautsprecher auswählen.

OK bestätigen. Die Auswahl Surroundlautsprecher anschließen erscheint.

ja auswählen.

OK bestätigen. Die Auswahl Surroundlautsprecher drahtlos betreiben erscheint.

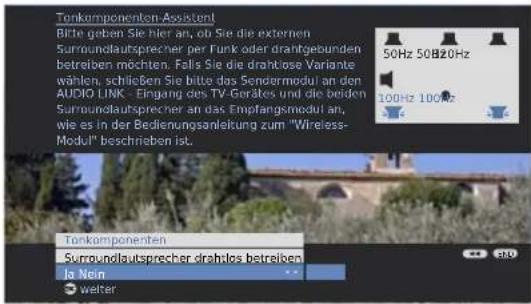

Tonkomponenten Assistent Bitte geben Sie hier an, ob Sie die externen Surroundlautsprecher per Funk oder drachtgebunden betreiben möchten. Falls Sie die drahtlose Variante wählen, schließen Sie bitte das Sendermodul an den AUDIO LINK - Eingang des TV-Gerätes und die beiden Surroundlautsprecher an das Empfangsmodul an, wie es in der Bedienungsanleitung zum "Wireless- Modul" beschrieben ist. Tonkomponenten Surroundlautsprecher drahlos betreiben Ja Nein weiter

ja auswählen.

OK bestätigen. Die Auswahl Zuordnung Sender - Empfänger starten erscheint.

ja auswählen.

OK bestätigen. Die grüne LED im Sendermodul blinkt schnell.

Drücken Sie nun innerhalb von zwei Minuten die SET-Taste am Empfängermodul für min. 3 Sekunden (Seite 5) bis die grüne LED-Anzeige schnell blinkt. Warten Sie, bis die Kopplung abgeschlossen ist.

Informationen zu den LED-Anzeigen siehe Seite 15.

Erstinbetriebnahme

Nach Ende der Kopplung erscheint eine Meldung auf dem Bildschirm.

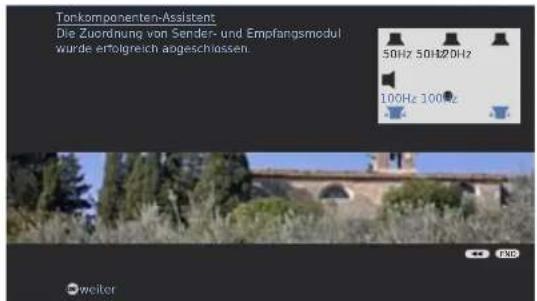

Beispiel 1 - erfolgreiche Kopplung:

Tonkomponenten-Assistant Die Zuordnung von Sender- und Empfangsmodul wurde erfolgreich aageschlossen. 50Hz 50Hz/20Hz 100Hz 100Hz weiter EXP

Nach erfolgreicher Kopplung leuchten die LEDs im Sender- und Empfängermodul dauerhaft grün.

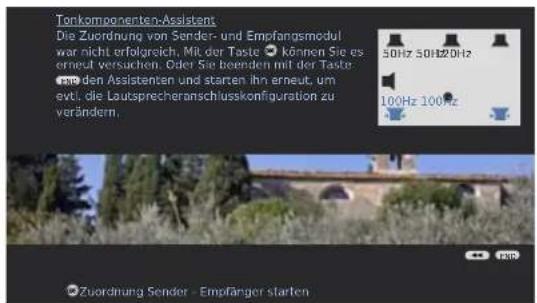

Beispiel 2 - nicht erfolgreiche Kopplung:

Tonkomponenten-Assisten Die Zuordnung von Sender- und Empfangsmodul war nicht erfolgreich. Mit der Taste 🎨 können Sie es erneut versuchen. Oder Sie beenden mit der Taste 50Hz 50Hz20Hz 100Hz 100Hz ■ den Assistenten und starten ihn erneut, um evtl. die Lautsprecheranschlusskonfiguration zu verändern. Zuordnung Sender - Empfänger starten

OK bestätigen und evtl. weitere Einstellungen vornehmen oder Menü beenden.

Module koppeln bei sonstigen TV-Geräten

In Verbindung mit TV-Geräten (andere Chassis als L2710) erfolgt die Einrichtung und Kopplung manuell. Dazu müssen beide Module in den Kopplungszustand versetzt werden.

Stellen Sie sicher, dass die Geräte korrekt aufgestellt sind (Seite 8). Je nachdem, welches TV-Gerät und Zubehör Sie verwenden, sind entweder die Verbindungen wie auf Seite 10 oder 11 beschrieben, herzustellen.

SET-Taste am Sendermodul (Seite 4) für min. 3 Sekunden drücken.

Die grüne LED im Sendermodul blinkt schnell.

Drücken Sie nun innerhalb von zwei Minuten die SET-Taste am Empfängermodul (Seite 5) für min. 3 Sekunden bis die grüne LED-Anzeige schnell blinkt. Warten Sie, bis die Kopplung abgeschlossen ist.

Nach erfolgreicher Kopplung leuchten die LEDs im Sender- und Empfängermodul dauerhaft grün.

Informationen zu den LED-Anzeigen siehe Seite 15.

Bei TV-Geräten mit AC3-Modul ist im Menü Tonkomponenten bei Tonwiedergabe über ... die Option Lautsprechersystem auszuwählen.

Eingangsempfindlichkeit einstellen

Sie können am Sendermodul die Eingangsempfindlichkeit in drei Stufen einstellen, um die Lautstärke an das Eingangssignal anzupassen.

SET-Taste am Sendermodul (Seite 4) kurz drücken.

Die Lautstärke ist durch wiederholtes Drücken der SET-Taste in der Reihenfolge 0 dB → -6 dB → -12 dB → 0 dB usw. einstellbar.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Keine Funktion. Netzkabel des Empfängers nicht eingesteckt. Stecken Sie das Netzkabel fest in eine Steckdose 220-240 V 50 Hz.
Kein Ton.	Fehlerhafte Verbindung der Ein- oder Ausgangskabel.	Schließen Sie die Kabel richtig an (Seite 9-12). Falls das Problem weiterhin besteht, sind vielleicht die Kabel defekt.
	Die Lautstärke ist auf Minimum gestellt.	Erhöhen Sie die Lautstärke.
	Der Ton ist stummgeschaltet.	Drücken Sie oder V + auf der Fernbedienung, um die Audioausgabe wieder zu aktivieren, und stellen Sie danach den Lautstärkepegel ein.
Ton an den Surround-Lautsprechern zu leise. Stellen Sie die Eingangsempfindlichkeit ein (Seite 14).
Die kabellose Verbindung ist gestört. Andere Geräte in der Umgebung arbeiten im gleichen Frequenzbereich.		Falls möglich, wechseln Sie die gerade eingestellten Kanäle anderer WiFi-Geräte in der Umgebung.
		Drehen Sie die Geräte in verschiedene Richtungen, um Störungen auf ein Mindestmaß zu reduzieren.
		Schalten Sie andere Geräte, die stören könnten, aus.
Das TV-Gerät erkennt das Sendermodul während der Kopplung nicht (ab Chassis L2710).	Das TV-Gerät war nicht ganz ausgeschaltet.	Schalten Sie das TV-Gerät mit dem Netzschalter aus und wieder ein.

LED Status Meldungen

Gerät	LED Zustand	Gerätestatus
Sendermodul	Rote LED: leuchtet dauernd	Bereitschaft.
Sendermodul	Rote LED: blinkt langsam	Kein Empfangsmodul gefunden.
Sendermodul	Rote LED: blinkt schnell	Gerät im Servicemodus.
Sendermodul	Rote LED: blinkt alle 10 Sek.	Gerät im nicht gekoppelten Modus.
Sendermodul	Grüne LED: leuchtet dauernd	Sender ein; RF-Verbindung aufgebaut.
Sendermodul	Grüne LED: blinkt langsam	RF-Verbindung unterbrochen.
Sendermodul	Grüne LED: blinkt schnell	Sendermodul im Kopplungsmodus.
Empfangsmodul	Rote LED: leuchtet dauernd	Bereitschaft.
Empfangsmodul	Rote LED: blinkt langsam	Kein Sendermodul gefunden.
Empfangsmodul	Rote LED: blinkt schnell	Gerät im Servicemodus.
Empfangsmodul	Rote LED: blinkt alle 10 Sek.	Gerät im nicht gekoppelten Modus.
Empfangsmodul	Grüne LED: leuchtet dauernd	RF-Verbindung aufgebaut.
Empfangsmodul	Grüne LED: blinkt langsam	RF-Verbindung unterbrochen.
Empfangsmodul	Grüne LED: blinkt schnell	Kopplung erfolgreich.

Technische Daten

Allgemein

Wireless Rear I Sound Art.Nr. 67202 T00

Stromversorgung AC 220 - 240V, 50 Hz

Betriebstemperatur 5 °C ... 35 °C

Feuchtigkeit 5 % ... 90 %

Sendermodul

Leistungsaufnahme Betrieb: 3 W

Standby: < 1 W

Frequenzbereich 2,4 GHz

Abmessungen (ca.) 155 x 55 x 28 mm (B x H x T)

Gewicht (ca.) 0,1 kg

Eingänge

AUDIO 1 analog, 1 V, 10 kOhm, 3,5 mm Buchse

AUDIO 2 analog, 1 V, 10 kOhm, 3,5 mm Buchse

Empfangsmodul

Leistungsaufnahme Betrieb: 30 W

Standby: < 1,5 W

Abmessungen (ca.) 330 x 180 x 52,5 mm (B x H x T)

Gewicht (ca.) 1,5 kg

Maximale Ausgangleistung (EIAJ) 2 x 48 W (1000 Hz, 10% Klirrfaktor, 6 Ohm)

Steckernetzteil

Steckernetzteil Art.Nr. 33413

Stromversorgung AC 220 - 240V, 50 Hz

Ausgang DC 6 V / 1 A Pluspol innen

Impressum

Die Loewe Opta AG ist eine Aktiengesellschaft deutschen Rechts mit Hauptsitz in Kronach.

Industriestraße 11, 96317 Kronach

Telefon: [phone] / 99-0

Fax: [phone] / 99-500

Email: [e-mail]

Handelsregister: Amtsgericht Coburg, Nr. HRB 42243

Umsatzsteueridentifikationsnummer: DE 193216550

WEEE-Registrierungsnummer: DE 41359413

Redaktionsdatum 12.07. 2.Auflage

© Loewe Opta GmbH, Kronach

Alle Rechte, auch die der Übersetzung, vorbehalten.

Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.

Contents

Welcome 20

Thank you 20

VAT ID-No.: DE 193216550

WEEE Registration number: DE 41359413

Industriestraße 11, 96317 Kronach

Industriestraße 11, 96317 Kronach

Telefono: + 49 (0)9261 / 99-0

Fax: [phone] / 99-500

e-mail: [e-mail]

LED statusmeldungen ....85

Technische gegevens....86

Impressum 86

Zendermodule

▲▼ Volledig selecteren.

OK bevestigen.

◀ ▶ Externe luidsprekers selecteren.

Frequentiebereik 2,4 GHz

Afmetingen (ca.) 155 x 55 x 28 mm (bxhxd)

Gewicht (ca.) 0,1 kg

Ingangen

AUDIO 1 analoog, 1 V, 10 kOhm, 3,5 mm bus

AUDIO 2 analoog, 1 V, 10 kOhm, 3,5 mm bus

Ontvangermodule

Gewicht (ca.) 1,5 kg

1010 Wien, Österreich

Tel +43 - 1 22 88 633 - 0

Fax +43 - 1 22 88 633 - 90

8952 Schlieren, Schweiz

Tel +41 - 44 732 15 11

Fax +41 - 44 732 15 02

Email [e-mail]

CY

HADJIKYRIAKOS & SONS LTD.

121 Prodromos Str., P.O Box 21587

1511 Nicosia, Cyprus

Tel +357 - 22 87 21 11

Fax +357 - 22 66 33 91

Email [e-mail]

CZ

K+B PROGRES A.S.

U Expertu 91

96317 Kronach, Deutschland

Tel [phone]

Fax [phone]

Email [e-mail]

DK

Kjaerulff 1 A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel +45 - 66 13 54 80

Fax +45 - 66 13 54 10

Email [e-mail]

E

Gaplasa S.A.
