GEBRUIKSAANWIJZING TXA800CD Monacor

B Wij wensen u veel plezier met uw nieuwe apparaat van MONACOR. Lees deze gebruikershandleiding grondig door, alvorens het apparaat in gebruik te nemen. Alleen zo leert u alle functies kennen, vermijdt u foutieve bediening en behoedt u zichzelf en het apparaat voor eventuele schade door ondeskundig gebruik. Bewaar de handleiding voor latere raadpleging.

De Nederlandstalige tekst vindt u op pagina 22.

NL Vouw bladzijde 3 helemaal open, zodat u steeds een overzicht hebt van de bedieningselementen en de aansluitingen.

Inhoudsopgave

1 Overzicht van de bedieningselementen en aansluitingen 22

1.1 Multifrequentieontvanger ..... 22

1.2 Multifrequentiezender ..... 23

1.3 Cd-speler met afstandsbediening ..... 23

2 Veiligheidsvoorschriften 24

3 Toepassingen en toebehoren ..... 24

3.1 Conformiteit en goedkeuring van de zender van het model TXA-802CD ..... 25

4 Opstelling 25

5 Voedingsspanning 25

5.1 Netvoeding 25

5.2 Accuvoeding 25

6 Audio-aansluitingen 25

6.1 Ingangen 25

6.2 Uitgang LINE OUT 25

6.3 Passieve luidsprekerkast 25

7 Ingebruikneming 25

8 Bediening 26

8.1 Multifrequentieontvanger ..... 26

8.2 Cd-speler 26

8.3 Multifrequentiezender 29

1 Overzicht van de bedieningselementen en aansluitingen

1 Multifrequentieontvanger → zie figuur 2 en hoofdstuk 1.1

2 Cd-speler → zie figuur 4 en hoofdstuk 1.3

3 Multfrequentiezender → zie figuur 3 en hoofdstuk 1.2

4 LED CHARGE voor aanduiding van de laad toe-stand

licht rood op: accu's worden geladen knippert rood en groen: laden bijna beëindigd licht groen op: laden beëindigd

5 POWER-schakelaar van de actieve luidspreker De schakelaar licht op tijdens het gebruik. Als hij bij gebruik van de batterijen begint te knipperen, zijn de accu's bijna leeg: het apparaat schakelt dan na korte tijd automatisch uit.

6 Regelaar MASTER voor het totale geluids volume van de actieve luidspreker

7 Klankregelaar TREBLE (hoge tonen) en BASS (lage tonen) voor het mengsignaal

8 Volumeregelaar voor de microfoon op de MIC-ingang (11)

9 Ingang LINE IN (Cinch-jacks) voor een stereogeluidsbron met lijnuitgangsniveau, b.v. cd-speler, cassetterecorder

10 Stereo-uitgang LINE OUT (Cinch-jacks) voor het doorsturen van het mengsignaal, b.v. naar een op nameapparaat of een andere actieve luid - spreker

Opmerking: De instellingen van de klankrege -laars (7) hebben effect op het LINE OUT-signaal uit, maar niet de in-stelling van de regelaar MASTER (6).

11 Ingang MIC IN (combi-jack, 6,3 mm-jack/XLR, gebalanceerd) voor het aansluiten van een microfoon

12 6,3 mm-stekkerbus SPEAKER voor de aansluiting van een bijkomende passieve luidsprekerkast (impedantie min. 8 Ω)

13 POWER-jack voor aansluiting op een stopcontact (230 V\~/50 Hz) met behulp van het bijgeleverde netsnoer

1.1 Multifrequentieontvanger

model TXA-800/-800CD: 1 ontvanger model TXA-802CD: 2 ontvangers

14 Display voor de weergave van het transmissiekanaal resp. van de radiofrequentie

15 Diversity-LED A/B: licht rood of groen op, en geeft daarmee aan welke van de twee interne ontvangstantennes A of B momenteel actief is.

16 Ontvangst-LED RX: licht op wanneer de zender ingeschakeld en op de radiofrequentie van de ontvanger afgestemd is

17 Indicatie AF voor het ontvangen audiosignaal: licht op bij ontvangst van een audiosignaal

18 Toets SET voor het oproepen van de instelmodus voor het transmissiekanaal en voor het bevestigen van de kanaalkeuze

19 Pijltoetsen

- om in de instelmodus het kanaal in te stellen: toets voor de kanaalkeuze "omhoog", toets voor kanaalkeuze "omlaag"

- om het display (14) kort naar weergave van de radiofrequentie om te schakelen: zolang de toets of ingedrukt blijft, geeft het display de frequentie weer in plaats van het kanaal.

20 POWER-schakelaar en volumeregelaar

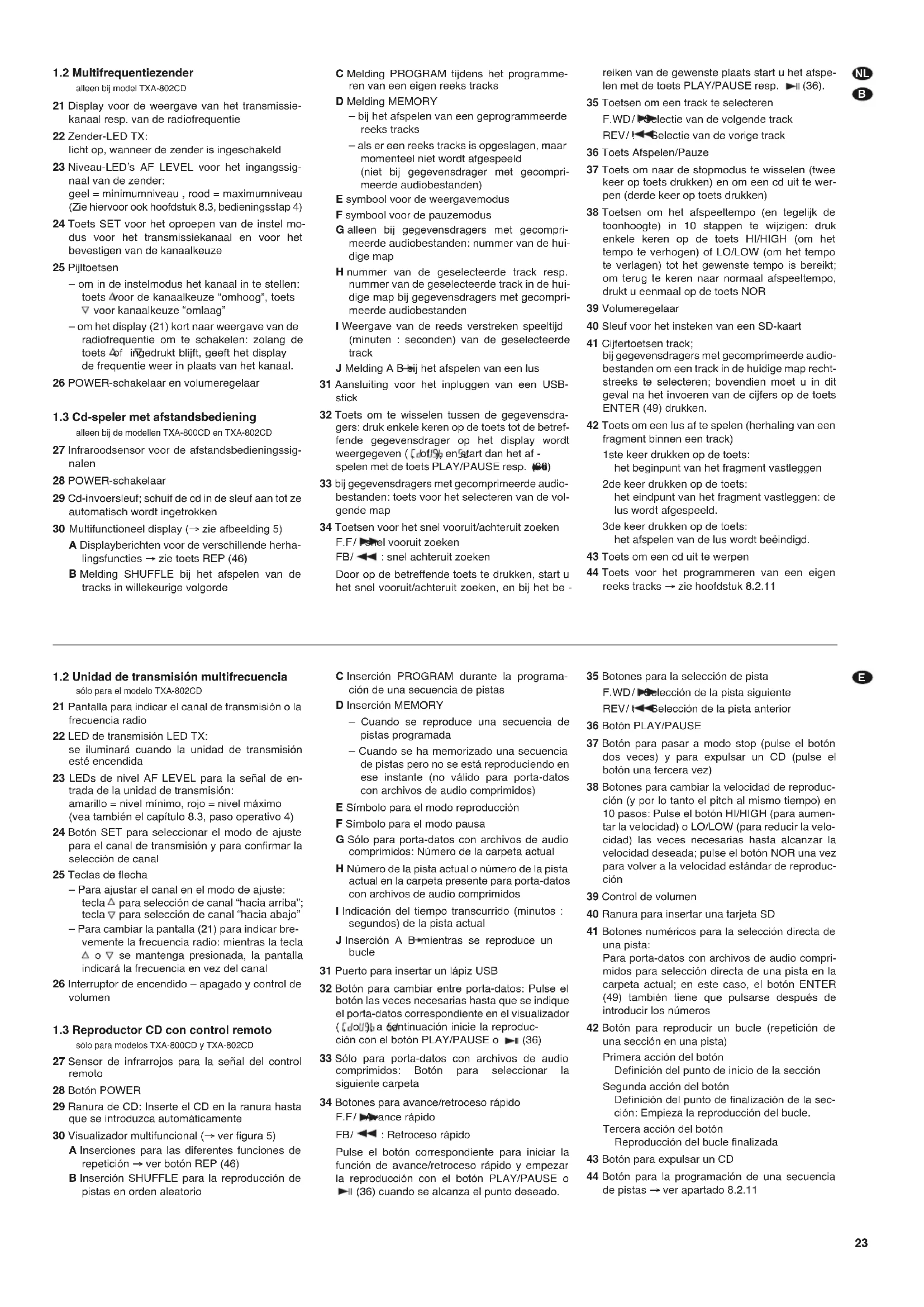

1.2 Multifrequentiezender alleen bij model TXA-802CD

21 Display voor de weergave van het transmissiekanaal resp. van de radiofrequentie

22 Zender-LED TX: licht op, wanneer de zender is ingeschakeld

23 Niveau-LED's AF LEVEL voor het ingangssignaal van de zender: geel = minimumniveau, rood = maximumniveau (Zie hiervoor ook hoofdstuk 8.3, bedieningsstap 4)

24 Toets SET voor het oproepen van de instel modus voor het transmissiekanaal en voor het bevestigen van de kanaalkeuze

25 Pijltoetsen

- om in de instelmodus het kanaal in te stellen: toets △ voor de kanaalkeuze "omhoog", toets ▽ voor kanaalkeuze "omlaag"

- om het display (21) kort naar weergave van de radiofrequentie om te schakelen: zolang de toets of ingedrukt blijft, geeft het display de frequentie weer in plaats van het kanaal.

26 POWER-schakelaar en volumeregelaar

1.3 Cd-speler met afstandsbediening alleen bij de modellen TXA-800CD en TXA-802

27 Infraroodsensor voor de afstandsbedieningssignalen

28 POWER-schakelaar

29 Cd-invoersleuf; schuif de cd in de sleuf aan tot ze automatisch wordt ingetrokken

30 Multifunctioneel display (→ zie afbeelding 5) A Displayberichten voor de verschillende herhalingsfuncties → zie toets REP (46) B Melding SHUFFLE bij het afspelen van de tracks in willekeurige volgorde

C Melding PROGRAM tijdens het programmeren van een eigen reeks tracks

D Melding MEMORY

- bij het afspelen van een geprogrammeerde reeks tracks

- als er een reeks tracks is opgeslagen, maar momenteel niet wordt afgespeeld (niet bij gegevensdrager met gecomprimeerde audiobestanden)

E symbool voor de weergavemodus

F symbool voor de pauzemodus

G alleen bij gegevensdragers met gecomprimeerde audiobestanden: nummer van de huidige map

H nummer van de geselecteerde track resp. nummer van de geselecteerde track in de huidige map bij gegevensdragers met gecomprimeerde audiobestanden

I Weergave van de reeds verstreken speeltijd (minuten : seconden) van de geselecteerde track

J Melding A B-bij het afspelen van een lus

31 Aansluiting voor het inpluggen van een USB-stick

32 Toets om te wisselen tussen de gegevensdragers: druk enkele keren op de toets tot de betreffende gegevensdrager op het display wordt weergegeven ( [tof/9] en start dan het af - spelen met de toets PLAY/PAUSE resp. (30)

33 bij gegevensdragers met gecomprimeerde audiobestanden: toets voor het selecteren van de volgende map

34 Toetsen voor het snel vooruit/achteruit zoeken F.F/▶ snel vooruit zoeken

FB/ ◀◀ : snel achteruit zoeken

Door op de betreffende toets te drukken, start u het snel vooruit/achteruit zoeken, en bij het be -

reiken van de gewenste plaats start u het afspe- len met de toets PLAY/PAUSE resp. ▶II (36).

35 Toetsen om een track te selecteren F.WD/▶Selectie van de volgende track REV/!◀Selectie van de vorige track

36 Toets Afspelen/Pauze

37 Toets om naar de stopmodus te wisselen (twee keer op toets drukken) en om een cd uit te werpen (derde keer op toets drukken)

38 Toetsen om het afspeeltempo (en tegelijk de toonhoogte) in 10 stappen te wijzigen: druk enkele keren op de toets HI/HIGH (om het tempo te verhogen) of LO/LOW (om het tempo te verlagen) tot het gewenste tempo is bereikt; om terug te keren naar normaal afspeeltempo, drukt u eenmaal op de toets NOR

39 Volumeregelaar

40 Sleuf voor het insteken van een SD-kaart

41 Cijfertoetsen track;

bij gegevensdragers met gecomprimeerde audio- bestanden om een track in de huidige map recht- streeks te selecteren; bovendien moet u in dit geval na het invoeren van de cijfers op de toets ENTER (49) drukken.

42 Toets om een lus af te spelen (herhaling van een fragment binnen een track)

1ste keer drukken op de toets: het beginpunt van het fragment vastleggen

2de keer drukken op de toets: het eindpunt van het fragment vastleggen: de lus wordt afgespeeld.

3de keer drukken op de toets: het afspelen van de lus wordt beëindigd.

43 Toets om een cd uit te werpen

44 Toets voor het programmeren van een eigen reeks tracks → zie hoofdstuk 8.2.11

45 Toets voor het afspelen van tracks in willekeurige volgorde

46 Toets voor het selecteren van de herhalings- functies

eerste keer drukken op de toets (REPEAT ALL):

herhaling van alle tracks van de gegevensdrager

volgende keer drukken op de toets (REPEAT FOLDER):

herhaling van alle tracks in de geselecteerde map (functie alleen bij gegevensdragers met ge comprimeerde audiobestanden beschikbaar)

volgende keer drukken op de toets (REPEAT 1):

herhaling van de huidige track

volgende keer drukken op de toets: geen herhalingsfunctie ingeschakeld

47 Toets om naar de stopmodus om te wisselen (twee keer op toets drukken)
48 Toets om het geluid te dempen/demping op te heffen
49 Toets om gegevensinvoer via de cijfertoetsen (41) te bevestigen

2 Veiligheidsvoorschriften

Dit apparaat is in overeenstemming met alle vereis - te EU-Richtlijnen en is daarom met gekenmerkt.

WAARSCHUWING

De netspanning (230 V\~) van het apparaat is levensgevaarlijk. Open het apparaat niet, want door onzorgvuldige in grepen loopt u het risico van elektrische schokken.

Let eveneens op het volgende:

• Het apparaat is uitsluitend geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40 °C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.

• Schakel het apparaat niet in resp. trek onmiddel- lijk de stekker uit het stopcontact, wanneer:

• het apparaat of het netsnoer zichtbaar beschadigd is,

• er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld gevallen is,

• het apparaat slecht functioneert.

Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

• Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf!
• Verwijder het stof enkel met een droge doek. Gebruik zeker geen chemicaliën of water.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen en toebehoren

Deze actieve luidspreker (model TXA-800, TXA-800CD of TXA-802CD) is een combinatie uit een tweewegsluidsprekersysteem en een versterker met aansluitingen voor een microfoon en een audio-apparaat met lijnuitgangsniveau, b.v. een cd-speler of cassetterecorder. De modellen TXA-8..CD zijn met een cd-speler uitgerust.

Het apparaat kan naar keuze gevoed worden met netspanning (230 V) of met de interne loodgel - accu's die u met de geïntegreerde laadmodule kunt opladen. De luidspreker is optimaal geschikt voor mobiel gebruik, b.v. voor voordrachten of verkoop-demonstraties.

Elk module beschikt over een multifrequentieontvanger die met Diversity-techniek* in het UHF-bereik 863,1 - 864,9 MHz werkt. Het frequentiebereik is in gedeeld in 16 kanalen die vrij kunnen worden geselecteerd. Het model TXA-802CD beschikt bovendien over een tweede ontvanger en een zender die beide eveneens in het bereik 863,1 - 864,9 MHz werken. Met de zender kan het audiosignaal van de luidspreker draadloos naar andere actieve luidsprekers van de TXA-800-serie worden gestuurd (audiolinkbedrijf). Uit het gamma van MONACOR zijn b.v. volgende zenders geschikt voor het gebruik met de actieve luidsprekers van de TXA-800-serie:

TXA-800HSE (bestelnr. 17.2250)

Multifrequentiezakzender met dasspeld- en hoofd-microfoon

TXA-800HT (bestelnr. 17.2260)

Handmicrofoon met multifrequentiezender

TXA-800ST (bestelnr. 17.2600)

Multifrequentiezender op netstroom

* Diversity-techniek: Het zendersignaal wordt door twee ruimte- lijk van elkaar gescheiden antennes ontvangen en op kwalitelt gecontroleerd. Via een elektronisch systeem wordt geluidloos omgeschakeld naar de antenne met de beste signaalkwaliteit.

3.1 Conformiteit en goedkeuring van de zender van het model TXA-802CD

Hiermee verklaart MONACOR INTERNATIONAL dat de zender van het apparaat TXA-802CD in overeenstemming is met de basisvereisten en de overige geldende bepalingen van de richtlijn 1995/5/EG. De conformiteitsverklaring kan op het internet via de website van MONACOR INTERNATIONAL worden gedownload (www.monacor.com). Het gebruik van de zender is algemeen toegelaten in de Lidstaten van de EU en de EFTA, en is vrij van registratie.

4 Opstelling

Het apparaat kan vrij worden opgesteld, of u kunt het via de statiefhuls aan de onderzijde op een PA-luidsprekerstatief (b.v. PAST-serie uit het gamma van MONACOR) monteren.

Als toebehoren is de beschermhoes TXA-800BAG in zwarte kunststof verkrijgbaar (bestelnummer 17.2340). Deze kan ook tijdens het gebruik op de luidspreker blijven.

5 Voedingsspanning

Het apparaat kan met netspanning (230 V) of via de interne loodgelaccu's worden gevoed.

5.1 Netvoeding

Plug het bijgeleverde netsnoer in de POWER-jack (13) en de netstekker in een stopcontact (230 V\~/ 50 Hz).

Opmerking: Bij netaansluiting is het automatische laadsysteem voor de accu's steeds actief [LED CHARGE (4) licht op], ook bij uitgeschakeld apparaat. Trek daarom de netstekker uit het stopcontact, als u het apparaat niet langer nodig hebt. Zo verbruikt u niet onnodig stroom.

5.2 Accuvoeding

Laad de accu's op als de schakelaar POWER (5) bij ingeschakeld apparaat knippert (accu's zijn bijna leeg) resp. helemaal niet oplicht (accu's leeg). Tijdens het laden kan het apparaat worden gebruikt.

Om de accu's op te laden, steekt u het meegeleverde netsnoer in de POWER-jack (13) en plugt u de netstekker in een stopcontact (230 V\~/50 Hz). De LED CHARGE (4) licht eerst groen op en wisselt vervolgens naar rood (laden). Als het laden bijna beëindigd is, knippert de LED afwisselend groen en rood. Als de accu's volledig geladen zijn, licht de LED groen op.

Opmerking: Door de laadbeveiligingsschakeling kunnen de accu's niet worden overla- den. De netstekker moet na het laden echter uit het stopcontact worden getrokken. Anders is er ook bij uitgeschakeld apparaat steeds een klein stroomverbruik.

6 Audio-aansluitingen

6.1 Ingangen

Als geluidsbronnen kunnen een microfoon en een stereoapparaat met lijnuitgangsniveau (b.v. cd-speler, dvd-speler, cassette- of minidiskrecorder) worden aangesloten:

• de microfoon naar keuze via een XLR- of een 6,3 mm-stekker op de gebalanceerd bedrade jack MIC IN (11)
• het stereoapparaat met lijnuitgang op de cinch-jacks LINE IN (9)

6.2 Uitgang LINE OUT

Op de stereocinchjacks LINE OUT (10) kunt u b.v. een opnameapparaat of een extra actieve luidspreker voor PA-doeleinden aansluiten. Hier kunt u het

met de afzonderlijke volumeregelaars ingestelde mengsignaal van de signaalbronnen afnemen. De regelaar MASTER (6) voor het totale geluidsvolume van de actieve luidspreker heeft geen invloed op het signaal op de uitgang LINE OUT; de instellingen van de klankregelaars (7) echter wel.

Opmerking: De actieve luidspreker heeft geen vo lumeregelaar voor het apparaat op de ingang LINE IN (9), d.w.z. het signaal van het apparaat wordt steeds met het ingangsvolume naar de uitgang LINE OUT gestuurd.

6.3 Passieve luidsprekerkast

Indien voor het verzorgen van het geluid nog een luidsprekerkast (zonder versterker) nodig is, kunt u deze op de jack SPEAKER (12) aansluiten. De impedantie van de luidsprekerkast moet minstens 8 Ω bedragen.

7 Ingebruikneming

Plaats de regelaar MASTER (6) voor het totale volume eerst helemaal in de stand MIN, alvorens het apparaat in te schakelen. Schakel dan de luidspreker in met de schakelaar POWER (5) [in figuur 1 ziet u de schakelaar in de ingeschakelde toestand]. De schakelaar licht op tijdens het gebruik.

Als de schakelaar bij accubedrijf helemaal niet oplicht (accu's leeg) resp. knippert de schakelaar (accu's bijna leeg), dan moeten de accu's worden opgeladen → zie hoofdstuk 5.2.

Stel het volume op de actieve luid-spreker nooit zeer hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

1) Draai de regelaar MASTER (6) voor het totale geluidsvolume zo ver open tot de volgende instellingen goed via de luidspreker te horen zijn.
2) Schakel de gewenste signaalbronnen in en meng de signalen ervan met de overeenkomstige volumeregelaars of meng ze volgens behoefte in en uit (draai de regelaars van niet gebruikte signaalbronnen steeds helemaal dicht):
- voor de ontvanger/s (1)
POWER-schakelaar en volumeregelaar (20) → lees ook hoofdstuk 8.1
- alleen bij de modellen TXA-...CD:
voor de ingebouwde cd-speler (2):
volumeregelaar LEVEL (39)
→ lees ook hoofdstuk 8.2
- voor de microfoon op de ingang MIC IN (11): volumeregelaar MIC (8)
Voor de ingang LINE IN (9) is er geen eigen volumeregelaar voorzien. U kunt het geluidsvolume van de signaalbron die op deze ingang is aangesloten, alleen via de regelaar MASTER (6) voor het totale geluidsvolume instellen.
3) Stel met de regelaars (7) – BASS voor de lage en TREBLE voor de hoge tonen – de klank van het mengsignaal optimaal in.
4) Stel met de regelaar MASTER (6) het uiteinde lij - ke niveau in voor het totale geluidsvolume van de actieve luidspreker en corrigeer vervolgens eventueel de klankinstellingen.

5) alleen bij model TXA-802CD:
Via de zender (3) kunt u het mengsignaal [niet beïnvloed door de klankregelaars (7) en de regelaar MASTER (6)] via radiotransmissie naar andere actieve luidsprekers van de TXA-8...serie sturen. Zie hiervoor hoofdstuk 8.3.
6) Plaats de POWER-schakelaar (5) na gebruik in de stand "Uit". De verlichting van de schakelaar gaat uit.

8.1 Multifrequentieontvanger

model TXA-800/-800CD: 1 ontvanger model TXA-802CD: 2 ontvangers

1) Voor het inschakelen van de ontvanger draait u de POWER-schakelaar en de volumeregelaar (20) open vanuit de stand OFF ("Uit"). De LED A/B (15) licht rood of groen op afhankelijk van welke ontvangstantenne – A of B – op dat mo ment actief is.
2) De zender nog uitgeschakeld laten. Stel de ontvanger in op een vrij en storingvrij transmissie kanaal:
1. Druk op de toets SET (18). De kanaalaanduiding op het display (14) knippert.
2. Zolang de kanaalaanduiding knippert (ca. 10 seconden) kan met de toetsen Δen (19) het kanaal worden geselecteerd: toets Δvoor de kanaalkeuze "omhoog", toets Woor de kanaalkeuze "omlaag".
3. Bevestig de kanaalkeuze met toets SET. (Als de selectie niet binnen de 10 seconden wordt bevestigd met de toets SET, schakelt het ap paraat terug naar het vroeger ingestelde kanaal.)
Als de LED RX (16) na de kanaalkeuze bij uit geschakelde zender oplicht, worden de storingssignalen resp. signalen van andere zenders op dit kanaal ontvangen. Stel de ontvanger in dit geval in op een ander kanaal.
3) Het is mogelijk om voor het ingestelde kanaal kortstondig de radiofrequentie op het display op te vragen: zolang de toets of ingedrukt blijft,

geeft het display de frequentie weer in plaats van het kanaal. (Een overzicht van welk kanaal aan welke frequentie is toegewezen, vindt u in hoofdstuk 9.1.1.)

4) Als de zender is ingeschakeld en op hetzelfde kanaal is ingesteld als de ontvanger, dan licht de LED RX (16) op en geeft hij daarmee aan dat er een radiosignaal wordt ontvangen. De LED AF (17) licht op, wanneer de zender een audio-signaal met voldoende niveau op de ingestelde radio frequentie uitzendt.

5) Stel met de regelaar (20) het gewenste geluidsvolume in voor het ontvangen audiosignaal.

8.2 Cd-speler

alleen bij de modellen TXA-800CD en TXA-802CD

Op de cd-speler kunnen gewone audio-cd's worden afgespeeld, en ook zelf gebrande cd's (cd-r). Bij herbeschrijfbare cd's (cd-rw) kan het afspelen naargelang het cd-type en gebruikte cd-brander echter problematisch verlopen. U kunt ook gecomprimeerde audiobestanden (gemaakt met de momenteel populairste compressiemethoden) van cd's, USB-sticks en SD-kaarten afspelen.

Het antischokgeheugen van de cd-speler kan kortstondige storingen bij het scannen van een cd door schokken of trillingen compenseren. Hij kan echter geen aanhoudende, heftige schokken compenseren. De luidspreker moet daarom bij het afspelen van een cd steeds stationair worden gebruikt, d.w.z. op een vaste, onbeweeglijke ondergrond.

Opmerking in verband met klankstoringen en leesfouten

Sigarettenrook dringt makkelijk in alle openingen van het apparaat en zet zich ook af op de optische onderdelen van het laser-scansysteem. Deze aanslag kan leiden tot leesfouten en klankstoringen. Omdat sigarettenrook niet steeds te vermijden valt (b.v. in de discotheek), moet de cd-speler door een gekwalificeerd vakman worden gereinigd. De kosten voor deze reiniging draagt de koper, ook tijdens de garantietermijn!

E 8 Funcionamiento

PRECAUCIÓN

De afstandsbediening wordt met batterij geleverd. Trek de folie uit de batterijhouder aan de achterzijde van de afstandsbediening, alvorens het apparaat de eerste in gebruik te nemen.

Bij gebruik van de afstandsbediening richt u deze steeds op de infraroodsensor (27) van de cd-speler. Mocht ze niet meer functioneren of als de reikwijdte (max. 5 m) onvoldoende is, moet u de batterij vervangen:

1) Duw de lip van de batterijhouder naar rechts (1ste pijl in de volgende afbeelding) en trek de houder er tegelijk langs onder uit (2de pijl).

2) Neem de oude batterij eruit en breng de nieuwe batterij (lithium-knoopcel van 3 V, type CR 2025) aan. Let daarbij op de juiste polariteit; de positieve pool van de knoopcel moet in de houder omhoog wijzen.
3) Schuif de houder terug in de afstandsbediening.

Geef lege of defecte batterijen niet met het gewone huisvuil mee, maar verwijder ze als KGA (bijvoorbeeld de inzamelbox in de gespecialiseerde elektrozaak).

8.2.2 Muziekgegevensdrager afspelen

1) Druk op de POWER-schakelaar (28).
2) Breng de muziekgegevensdrager(s) aan. CD:

Op het display (30) verschijnt 10allsier zich geen cd in het afspeelmechanisme bevindt. Breng de cd met het label naar boven in de cd-sleuf (29) tot de cd automatisch ingetrokken wordt. Op het display verschijnt CLOSE daarna start het afspelen van de cd.

USB-stick:

Plug de USB-stick in de USB-aansluiting (31).

SD-kaart (ook MMC-kaart mogelijk):

Schuif de kaart (afgeschuinde hoek naar bo- ven en contacten naar rechts gedraaid → zie volgende afbeelding) in de kaartsleuf (40) tot ze vast klikt.

3) Na het inschakelen is het cd-mechanisme als afspeelmedium geselecteerd. Met de toets SD/USB CD op de cd-speler of CD USB/SD (32) op de afstandsbediening kunt u naar een andere gegevensdrager omschakelen: druk enkele keren op de toets tot de gewenste gegevensdrager op het display (30) wordt aangegeven (CD, USB-stick, = SD-kaart); druk vervolgens op de toets PLAY/PAUSE resp. 186): de eerste track van de geselecteerde gegevensdrager wordt afgespeeld.

4) Tijdens het afspelen staat het weergavesymbool (E) op het display. Met de toets PLAY/PAUSE resp. kunt u tussen afspelen en pauze wisselen. In de pauzemodus wordt het pauzesymbool (F) weergegeven.

Op het display verschijnt het nummer van de geselecteerde track (H) resp. bij gegevensdragers met gecomprimeerde audiobestanden het nummer van de geselecteerde track (H) in de huidige map (G) → zie ook hoofdstuk 8.2.4. De tijdsaanduiding (I) geeft de reeds verstreken speeltijd van de track aan (minuten : seconden).

Opmerking: Als u bij cd's zonder gecomprimeerde audiobestanden een keer op de stoptoets [STOP/EJ (37) of ■ (47)] drukt, wordt het afspelen onderbroken en het display geeft het totale aantal tracks (H) en de totale speeltijd (I) aan. Na drukken op de

toets PLAY/PAUSE resp. wordt het afspelen voortgezet.

5) Om een andere track te selecteren, zie hoofdstuk 8.2.3.
6) Stel met de regelaar VOLUME (39) het gewenste volumeniveau in voor de cd-speler.
7) Na het afspelen schakelt het apparaat naar de stopstand. Om het afspelen voortijdig te stoppen, drukt u tweemaal op de toets STOP/EJ (37) van de cd-speler of op de toets ■(47) van de afstandsbediening.
8) Om de cd te verwijderen, drukt u in de stopmodus op de toets STOP/EJ (37) of op de toets ▲ (43) in de afspeel-, pauze- of stopmodus: Op het display verschijnt OPEN. De cd komt uit het apparaat geschoven en u kunt ze wegnemen. U kunt ze opnieuw laden door opnieuw op de toets STOP/EJ of ▲ te drukken.

Om de USB-stick te verwijderen, trekt u deze uit de USB-aansluiting.

Om de SD-kaart te verwijderen, drukt u deze eerst in de sleuf om te ontgrendelen. Daarna kunt u de kaart eruit nemen.

Aanwijzingen voor de bediening

a Mocht de cd-speler niet resp. niet zoals gewenst op de bediening reageren, is het aanbevolen hem via de toets POWER (28) uit en opnieuw in te schakelen.
b De cd kan niet worden ingetrokken/uitgeworpen, als een andere gegevensdrager (USB-stick of SD-kaart) geselecteerd is, of als de cd-speler in de gegevensdragerselectiemodus staat (displaymelding C_d , USB of S_d ).
c Het automatisch intrekken en uitwerpen van de cd mag niet worden belemmerd. Door de cd tijdens het automatisch intrekken resp. uitwerpen met de hand induwen resp. uittrekken, kunt u het cd-afspeelmechanisme beschadigen.

B Naar een volgende of vorige track gaan

Met de toetsen F.WD en REV op de cd-speler resp.

▶▶1 en (35) op de afstandsbediening kunt u vooruit of achteruit naar tracks springen:

F.WD/ Splong naar de volgende track (niet verder dan de laatste track)

REV/ I-ption naar de vorige track (niet verder dan de eerste track)

Rechtstreekse selectie van het tracknummer

Met de cijfertoetsen (41) kunt u een track door invoeren van het nummer ervan rechtstreeks selecteren; bij tracknummers met meerdere cijfers drukt u de respectieve cijfers na elkaar in. Bij gegevensdragers met gecomprimeerde audiobestanden wordt met de cijfertoetsen de gewenste track in de huidige map geselecteerd (voor mapselectie → zie hoofdstuk 8.2.4); bovendien moet u na het invoeren van het nummer op de toets ENTER (49) drukken.

8.2.4 Map selecteren

Bij gegevensdragers met gecomprimeerde audiobestanden en meerdere mappen worden de tracks in onderstaande volgorde afgespeeld:

1. alle tracks op het hoofdniveau die niet aan een map zijn toegewezen (weergegeven als map nr. 1)

2. alle tracks in mappen op het hoofdniveau

3. alle tracks in de submappen

4. alle tracks in de mappen onder de submappen etc.

Opmerking: Ook als op de gegevensdrager geen mappen zijn aangemaakt, worden alle tracks van het apparaat in een map (map nr. 1) samengevat.

Met de toets FOLDER (33) kunt u telkens naar de volgende map springen.

8.2.5 Snel vooruit /achteruit zoeken

Met de toetsen F.F en F.B op de cd-speler resp.

en (3-4) op de afstandsbediening kunt u

de functie Snel vooruit/achteruit zoeken starten. Druk kort op de gewenste toets:

F.F/ shel vooruit zoeken

FB/. snel achteruit zoeken

Als u de gewenste positie hebt bereikt, drukt u voor het afspelen op de toets PLAY/PAUSE resp. ▶II (36). Bij gegevensdragers met gecomprimeerde audiobestanden is het mogelijk om binnen een track snel vooruit/achteruit te zoeken.

8.2.6 Willekeurige reeks tracks

Om de tracks in willekeurige volgorde af te spelen, drukt u op de toets RAN (45); met de vooruittoets F.WD resp. (36) kunt u telkens naar de volgende track van de willekeurige reeks tracks springen. Bij gegevensdrager met gecomprimeerde audiobestanden worden eerste alle tracks van de geselecteerde map in willekeurige volgorde afgespeeld, en dan die van de volgende map etc.

8.2.7 Herhalingsfuncties

Door meerdere keren op de toets REP (46) te drukken, kunt u verschillende herhalingsfuncties selecteren. De geselecteerde functie wordt op het display weergegeven door de overeenkomstige melding (A):

eerste keer drukken op de toets (REPEAT ALL):

herhaling van alle tracks van de gegevensdrager of, bij het afspelen van een geprogrammeerde reeks tracks (→ hoofdstuk 8.2.11), herhaling van de reeks tracks

volgende keer drukken op de toets

(REPEAT FOLDER):

herhaling van alle tracks in de geselecteerde map (werking alleen bij gegevensdragers met gecomprimeerde audiobestanden beschikbaar)

volgende keer drukken op de toets (REPEAT 1): herhaling van de huidige track

volgende keer drukken op de toets: geen herhalingsfunctie ingeschakeld

8.2.8 Loop afspelen

Een fragment binnen een track kan continu worden herhaald.

1) Als in de afgespeelde track het beginpunt van het fragment is bereikt, drukt u op de toets A - B (42). Op het display verschijnt A →
2) Als het eindpunt van het te herhalen fragment is bereiken, drukt u opnieuw op de toets. Op het display verschijnt A B*(J). Het fragment wordt continu herhaald.
3) Om de loop te beëindigen, drukt u een derde keer op de toets. De melding A B→verdwijnt van het display.

8.2.9 Afspeeltempo/toonhoogte wijzigen

Met de toetsen PITCH (38) kunt u het afspeeltempo en dus de toonhoogte wijzigen.

Toets HI/HIGH: om het afspeeltempo in 10 stappen te verhogen

Toets LO/LOW: om het afspeeltempo in 10 stappen te verlagen

Druk enkele keren op de toets HI/HIGH of LO/LOW tot het gewenste tempo is bereikt. Om naar het normale afspeeltempo terug te keren, drukt u een keer op de toets NOR.

8.2.10 Het geluid dempen

Om het geluid te dempen, drukt u op de toets (48). Om de demping op te heffen, drukt u opnieuw op de toets.

8.2.11 Een eigen reeks tracks programmeren

Als van een gegevensdrager alleen geselecteerde tracks moeten worden gespeeld, kunt u een eigen reeks tracks programmeren.

1) Om naar de programmeermodus te schakelen, drukt u op de toets PROG (44). Op het display verschijnt het displaybericht PROGRAM (C).
2) Programmeer de eerste track voor de reeks tracks:

- bij cd's zonder gecomprimeerde audiobestanden:

met de cijfertoetsen (41) selecteert u de gewenste tracks en bevestigt u de keuze met de toets ENTER (49). Op het display verschijnt het tracknummer en het bijbehorende geheugenplaatsnummer, b.v. als u track nr. 8 hebt geselecteerd als eerste track voor de reeks tracks:

- Bij gegevensdragers met gecomprimeerde audiobestanden:

Selecteer met de cijfertoetsen (41) de map waarin de betreffende track zich bevindt, en bevestig de selectie met de toets ENTER (49). Selecteer dan met de cijfertoetsen de track en bevestig de selectie met de toets ENTER. Op het display verschijnt het mapnummer, het tracknummer en het overeenkomstige geheugenplaatsnummer, b.v. als u track nr. 8 uit map nr. 2 hebt geselecteerd als eerste track voor de reeks tracks:

3) Herhaal de procedure voor alle andere tracks tot de totale reeks tracks is geprogrammeerd. U kunt max. 20 tracks programmeren (het geheugenplaatsnummer 20 wordt niet meer weergegeven).
4) Om de reeks tracks te starten, drukt u op de toets PLAY/PAUSE resp. (86). De melding PROGRAM verdwijnt van het display. Bij het afspelen van de reeks tracks verschijnt de melding MEMORY (D) op het display.
5) Met de toetsen F.WD/REV resp. (35) kunt u de tracks uit de reeks selecteren.

Met de toetsen FB/F.F resp. ▶(34)

kunt u binnen een track de functie Snel voor- uit/achteruit zoeken activeren.

6) Met de toets REP (46) kunt u volgende herhalingsfuncties inschakelen (→ hoofdstuk 8.2.7): 1ste keer drukken op de toets: „REPEAT ALL“ 2de keer drukken op de toets: „REPEAT 1“ 3de keer drukken op de toets: herhaling uitgeschakeld
7) Na het afspelen van de reeks tracks of bij tweemaal drukken op de toets STOP/EJ (37) resp. ■ (47) schakelt het apparaat in de stopmodus.
8) Als de tracks opnieuw in normale volgorde moeten worden weergegeven, drukt u op de toets PLAY/PAUSE resp. ▶De geprogrammeerde reeks tracks blijft opgeslagen, weergegeven door de melding MEMORY op het display (bij gegevensdragers met gecomprimeerde audiobestanden wordt MEMORY echter alleen tijdens het afspelen van de reeks tracks weergegeven).

Wenst u de reeks tracks opnieuw af te spelen, druk dan eerst op de toets PROG; start vervolgens de reeks tracks met de toets PLAY/PAUSE resp. ▶II.

9) Om de reeks tracks te wissen, drukt u tweemaal op de toets PROG.

Opmerking: De reeks tracks wordt gewist als u naar een naar een andere gegevensdrager omschakelt, de gegevensdrager verwijdert en de cd-speler uitschakelt.

8.3 Multifrequentiezender

alleen bij model TXA-802CD

Als er voor de PA-toepassing meerdere actieve luidsprekers nodig zijn, is een draadloos audiolinkbedrijf mogelijk: Via de zender van een actieve luidspreker TXA-802CD (centraal apparaat) kunt u het van de regelaar MASTER (6) en van de klankregelaars (7) onbeïnvloede mengsignaal naar de ontvangers van andere actieve luidsprekers TXA-8...serie (nevenapparaten) overdragen.

1) Voor het inschakelen van de ontvanger draait u de POWER-schakelaar en de volumeregelaar

(26) open vanuit de stand OFF ("Uit").

De LED TX (22) licht op en geeft daarmee aan dat er een radiosignaal wordt verzonden.

2) Stel op de ontvangers van de nevenapparaten het transmissiekanaal in voor het audiolinkbedrijf, en stel de zender van het centrale apparaat in op hetzelfde kanaal:

1. Druk op de toets SET (24). De kanaalaanduiding op het display (21) knippert.
2. Zolang de kanaalaanduiding knippert (ca. 10 seconden) kan met de toetsen en (25) het kanaal worden geselecteerd: toets voor de kanaalkeuze "omhoog", toets voor de kanaalkeuze "omlaag".
3. Bevestig de kanaalkeuze met toets SET. (Als de selectie niet binnen de 10 seconden wordt bevestigd met de toets SET, schakelt het apparaat terug naar het vroeger ingestelde kanaal.)

Belangrijk! Let er bij de kanaalkeuze op dat de zender en de ontvangers van het centrale apparaat ingesteld op verschillende kanalen zijn ingesteld. Anders treden er signaalvervormingen op.

3) Het is mogelijk om voor het ingestelde kanaal kortstondig de radiofrequentie op het display op te vragen: zolang de toets of ingedrukt blijft, geeft het display de frequentie weer in plaats van het kanaal (Een overzicht van welk kanaal aan welke frequentie is toegewezen, vindt u in hoofdstuk 9.1.1).
4) De LED's AF LEVEL (23) duiden het niveau aan van het audiosignaal dat naar de zender wordt gestuurd:

De gele LED licht op, wanneer het ingangssignaal van de zender een bepaald minimum - niveau heeft bereikt.

De rode LED licht op, wanneer het ingangssignaal van de zender het maximumniveau heeft bereikt, waarbij het nog niet is overstuurd. De

NL LED mag niet of alleen bij signaalpieken kort oplichten; als ze permanent oplicht, is het signaal overstuurd. Reduceer het geluidsvolume van de betreffende signaalbron/nen overeenkomstig.

5) Stel met de regelaar (26) het gewenste geluidsvolume in voor het verzonden audiosignaal.

Gevoeligheid: ..... 6 mV

Aansluiting: ..... XLR/6,3 mm-jack, gebal.

Ingang LINE IN

Gevoeligheid: ..... 130 mV

Aansluiting:....Cinch, links/rechts

Uitgang LINE OUT

Nominaal niveau: ... 220 mV

Aansluiting:....Cinch, links/rechts

Uitgang SPEAKER: ... 6,3 mm-stekkerbus voor een passief luidspreker-sys teem (impedantie min. 8 Ω)

Klankregelaars

Lage tonen: .... ±15 dB/100 Hz

Hoge tonen: ....±10 dB/10 kHz

Omgevings-

temperatuurbereik: ... 0 - 40 °C

Voedingsspanning: ... via de netspanning (230 V\~/50 Hz/150 VA) of de interne loodgelaccu's (2 × 12 V ≠3 Ah)

Accugebruiksduur: .... 3 – 4 uur, naargelang het geluidsvolume

Acculaadtijd: ..... ca. 4 – 6 uur

Afmetingen: 300 × 470 × 230mm (B × H × D)

Gewicht

Model TXA-800: .... 11,2 kg

Model TXA-800CD: . 11,9 kg

Model TXA-802CD: . 12,3 kg

Ontvanger/s 1: .... PLL-multifrequentie - ontvang ger met Diversity-techniek

Zender ^2 : ....PLL-multifrequentiezender met een zendvermogen van 10 mW (EIRP)

Reikwijdte: ..... ca. 30 m

Radiofrequentiebereik: . 863,1 – 864,9 MHz, ingedeeld in 16 kanalen

Audiofrequentiebereik: . 70 – 16 000 Hz

1. Model TXA-800 en TXA-800CD: 1 ontvanger, model TXA-802CD: 2 ontvangers

2. alleen bij model TXA-802CD

9.1.1 Frequentie van de kanalen CH 1 - CH 16

CH	Frequentie	CH	Frequentie
1	863,1 MHz	9	863,2 MHz
2	864,1 MHz	10	864,2 MHz
3	863,6 MHz	11	863,7 MHz
4	864,6 MHz	12	864,7 MHz
5	863,3 MHz	13	863,4 MHz
6	864,3 MHz	14	864,4 MHz
7	863,8 MHz	15	863,9 MHz
8	864,8 MHz	16	864,9 MHz

Tip voor het gebruik van meerdere radiosystemen TXA-8..

U kun 5 tot maximaal 8 transmissiesystemen tegelijk bedienen die verschillende kanalen in dit frequentiebereik in beslag nemen. Het aantal kanalen dat u parallel kunt gebruiken, hangt daarbij af van de afstand tussen de afzonderlijke transmissiesystemen, van mogelijk HF-storingsbronnen en andere lokale omstandigheden. Bij gebruik van meerdere systemen, moeten de kanalen in oplopende volgorde in gebruik worden genomen (b.v. voor 8 systemen de kanalen CH 1 –CH 8), en moet de ruimtelijke afstand tussen de systemen zo groot mogelijk worden gehouden.

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermde eigendom van MONACOR® INTERNATIONAL GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
