GEBRUIKSAANWIJZING PAS254D Monacor

Draagbare versterkerinstallatie

Deze handleiding is bedoeld voor de gebruiker zichonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging. Op pagina 2 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht 36
2 Veiligheidsvoorschriften 37
3 Toepassingen en toebehoren. 38
3.1 Draadloze microfoons en zender 38
3.2 Conformiteit en goedkeuring 38
4 Ingebruikname 38
4.1 De accu laden 38
4.2 Audio-aansluitingen tot stand brengen. 38
4.2.1 Microfoon 38
4.2.2 Geluidsbron met lijnniveau 38
4.2.3 Versterker of opnameapparaat. 39
4.2.4 Luidsprekers. 39
4.3 Afstandsbediening 39
4.4 Extra accu aansluiten. 39

5 Bediening

5.1 Bediening met draadloze microfoons 40
5.1.1 Overdrachtskanalen instellen 40
5.1.2 Geluidsvolume instellen 41
5.1.3 Ruisonderdrukking instellen 41
5.2 Audiospeler 41
5.3 Bluetooth-ontvanger 42
5.4 Bedieningsoverzicht voor de audiospeler/Bluetooth-ontvanger. 43
6 Technische gegevens 43

1 Overzicht

1 USB-bus (type A) voor het aansluiten van een USB-geheugenstick voor het afspelen van audiobestanden
2 Sleuf voor een SD-geheugenkaart voor het afspelen van audiobestanden
3 Display voor de weergave van de Bluetooth-functie of van het geselecteerde opslag Medium en de huidige titeltrack of de versteken speeltijd van de track
4 Bedieningstoetsen voor de audiospeler/ Bluetooth-ontvanger (hoofdstuk 5.4)
5 Gecombineerde XLR-/6,3 mm-stekkerbus 1 MIC / LINE IN voor het aansluiten van een microloon of een andere monogeluidsbron (bijv. mengpaneel)
6 Volumeregelaar LEVEL voor een op (5) aangesloten microfoon of audioapparaat
7 Volumeregelaar 2 WIRELESS voor radiomicrofoons
8 Gemeenschappelijk klankregelaar TONE voor een op (5) aangesloten microfoon of audioapparaat en radiomicrofoons
9 Cinch-bussen 3 LINE IN voor het aansluiten op een geluidsbron (bijv. cd-speler); bij het aansluiten van een stereogeluidsbron worden in de versterker een monosignaal gezormd

3910 Cinch-uitgangen LINE LINK voor het opnemen van het mengsiaal of het doorsturen waar een andere versterkerinstallatie; voor stereo-opnameapparaten zich er twee bussen beschikbaar.

11Volumeregelaar PLAYER voor de ingang 3 LINE IN (9) evenals de audiospeler/ Bluetooth-ontvanger
12 Klankregelaar TONE voor de ingang 3 LINE IN (9) evenals de audiospeler/ Bluetooth-ontvanger
13 Functie VOICE OVER voor het uitmengen van het geluid van een op ingang 3 LINE IN aangesloten geluidsbron en van de audiospeler/ Bluetooth-ontvanger, verwijl in een microfoon worden gesproken.

LED MUSIC brandt, als het geluid wordtuitgemengd

Regelaar DEPTH om de gevoeligheid in te stellen voor het uitmensen van de muziek

14 Statusleds voor de accu

CHARGE Rood:ijdens het laden

Groen: na afloop van het laadproces

FULL laadtoestand: vol

OK laadtoestand: goed

LOW laadtoestand: gering

15 LED LIMITER brandt, als de niveaubegrenzing actief is
16 Bedrijfsled PWR ON
17 Aan-/Uit-schakelaar
18 Connector voor het opladen van de accu; alleen de meegeleverde lader gebruiken
19 Schakelaar INTERNAL SPEAKER voor het in- en uitschakelen (ON/OFF) van de eigen luidsprekerkast
20 Bus EXT. SPEAKER voor het aansluiten van een (extra) luidspreker

Opmerking: Om overbelasting van de versterker bij hoge geluidsvolumes te vermijden, worden aanbevolen om de luidsprekkerbox van PAS-254D bij aansluiting van een externe luidspreker uit te schakelen met behulp van de schakelaar INTERNAL SPEAKER (19).

21 Deksel voor de accuvakken

2 Veiligheidsvoorschriften

De apparaten (versterkerinstallatie en lader) zijn in overeenstemming met alle relevante EU-richtlijnen en dragen waarom het C-kenmerk.

WAARSCHUWING

De netspanning van delader is levensgevaarlijk. Open het apparaat Niet, want door onzorgvuldige ingrepen loopt u het risico van elektrische schokken.

• Probeer de versterkerinstallatie nicht bij sterke regen te gebruiken en let er steeds op dat er geen vocht in het apparaatterechtkomt. De meegeleverde kap beschermt de luidsprekerkast gegen vocht. De lader is uitsluitend geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater evenalsplaatsen met een hoge vochtigheid. Het toegestane omgevingstemperatuurbereik voor de apparaten bedraagt 0 - 40^

• Plaats geen bekers met vloeistof zoals drinkglazen etc. op de lader.

• Schakel de apparatuur nicht in resp. trek on-middelijk de stekker van de lader uit het stopcontact,
• wonneer de apparaten of het netsnoer zichtaar beschadigd়n,
• wonneer u een defect vermoedt nadat het apparaat bijvoorbeeld geallen is.
• wonneer het apparaat slecht functioneert. De apparaten要去en in elk geval hersteld worden door een gekwalificeerd vakman.
• Trek de stekker van de netadapter nooit met het snoer uit het stopcontact, maar met de stekker zich.
• Een beschadigd netsnoer mag alleen in een werkplaats worden verrangen.
• Gebruik voor de reiniging alleen een droge oflicht bevochtigde doek. Gebruik in geen gevalchemicalien of agressieve reinigingsmiddelen.
  In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, fouitieve bedienning of van herstelling door een Niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materièle of lichamelijke schade. Zo+kennen wij ook Niet aansprakelijkheid worden gesteld voor gevevensverliezen als gevolg van foutieve bediening of een defect, noch voor de schade die hieruit volgt.
  Wonneer de apparaten definitief uit bedrijf worden genomen, bezorg ze dan voor verwerking aan eenplaatselijk recyclagebedrijf.

3 Toepassingen en toebehoren

De PAS-254D is een versterkerinstallatie met accuvoeding die (bijv. bij optochten) als rugzak gedragen kan worden. Boven de versterker bevindt zich een frame met een luidsprekerbox met vier bandbreedluidsprekers die het geluid maar voor enchyter afstralen. De versterker isuitgerust met mengbare ingangen voor een microfoon en een (stereo-)geluidsbron, bijv. een cd-speler, evenals met een ontvangstmodule voor twee radiomicrofoons. Bovendien+kennen de audiobestanden van een USB-geheugenstick, van een SD/ MMC-geheugenkaart of via de ingebouwde Bluetooth-ontvanger (bijv. van een smartphone) worden afgespeeld. Daarbij kunt u, terwijl er in de microfoon wordt gesproken, automatisch bijv. muziek uitmengen. De versterkerinstallatie kan met volledig geladen accu tot 7aar autonom worden gebruikt.

Met een tweede, onafhankelijk verkrijgbare accu (NPA-12 / 7) kurz u de bedrijfsduur verlen-gen. In de zichvakken van de rugzak kurz u bijv. microfoons en aansluitkabels opbergen.

3.1 Draadloze microfoons en zender

Uit het assortment van MONACOR zijn volgen-de apparaten beschikkaar:

Type Model
Draadloze handmicroloon TXA-800HT
Zakzender met dasspeldmicroloon en hoofdmicroloon	TXA-800HSE
Zender met lijniveau-ingang voor audiosignalen	TXA-800ST

Om het geluid in grotere ruimten te verzorgen kuren de radiosignalen van de zenders ook tegelijk door meerdere PAS-254D-apparaten ontvangen worden.

3.2 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL, dat de radio-ontvanger van de PAS-254D in overeenstemming is met de richtlijn 2014/53/EU. De EU-conformiteitsverklaring is beschikbaar op het internet: www.monacor.com

Het gebruik van het radiosystem (zender en ontvanger) is algemeen toegelaten in de Lid-staten van de EU en de EFTA, en is vrij van registratie en van taksen.

4 Ingebruikname

4.1 De accu laden

Om de ingebouwde accu en een extra aangesloten accu te laden, sluit u de meegeleverde lader aan op de laagspanningsjack (18) en een stopcontact (230V / 50Hz) . Via de statusleds (14) wordt de laadtoestand weergegeven: FULL (vol), OK (goed) of LOW (laag). Terwijl de accu worden geladen, brandt de LED CHARGE rood. De versterker kan hierbij uitgeschakeld zich.

Als de accu geladen is (de led CHARGE brandt groen), koppelt u de lader van de versterker en van het net.

4.2 Audio-aansluitingen tot stand brengen

4.2.1 Microfoon

Sluit een microfoon met een XLR-stekker aan op de jack 1 MIC / LINE IN (5).

Voor microfoons die met een fantoom-voeding werken (bijv. elektrreetmicrofoons) is aan de XLR-contacten van de bus een fantoom-voeding van 12 V beschikbaar.

Opmerking: Microfoons of andere geluidsbronnen met asymmetrische uitgang mogen nicht op de XLR-bus worden aangesloten, sondern deze door de fantoomvoeding zonden können worden beschadigd.

Microfoons met een 6,3 mm-stekker{kunnen ook op de bus 1 MIC / LINE IN worden aange sloten. Deze ingang is evenwelietsminder gevoelig.

4.2.2 Geluidsbron met lijnniveau

Een monogeluidsbron met lijnsignaalniveau (bijv. mengpaneel, extra ontvanger voor radiomicrofoons) kan via een 6,3 mm-stekker op de jack 1 MIC / LINE IN (5) aangesloten worden. Alternatief kunt u deze geluidsbron ook op een van de Cinch-jacks 3 LINE IN (9) aansluten.

Sluit een stereogeluidsbron (bv. cd- / mp3-speler, radio, mengpaneel) aan via de bussen 3 LINE IN (9). Omdat de versterker monofoon werkt, worden een monosignaal intern steeds op basis van het stereosignaal gezormd. Het signaal van een op deze bussen aangesloten geluidsbron kan tijdens een aankondiging via een microfoon worden gedempt (functie VOICE OVER hoofdstuk 5).

4.2.3 Versterker of opnameapparaat

Op de bussen LINE LINK (10)kest u een bijkomende versterkerinstallatie of een opnameapparaat aansluten. Voor stereo-opnameapparaten,zijn twee bussen beschikbaar. Omdat de versterker monofoon werkt, zijn de signalen op beidenbussen identiek.

4.2.4 Luidsprekers

Via de Speakon®-compatibele bus EXT. SPEAKER (20) kunt u een extra luidspreker aansluten. Deze kan aanvullend op de beschikbare luid-sprekerkast of als alternatif worden gebruikt.

Draai de luidsprekerstekker na inpluggen in de aansluiting maar rechts tot hij vast klikt. Om hem er later weeer uit te trekken, trekt u de vergrendeling van de stekker maar achteren en draait u de stekker maar links.

Met de schakelaar INTERNAL SPEAKER (19) schakelt u de luidsprekerkast van de PAS-254Duit (stand "OFF") indien nodig.

Opmerking: Om overbelasting van de versterker bij hoge geluidsvolumes te vermijden, worden aanbevolen om de luidsprekkerbox van PAS-254D bij aansluiting van een externe luidspreker uit te schakelen.

4.3 Afstandsbediening

De afstandsbediening voor de bediening van de audiospeler/ Bluetooth-ontvanger worden met afzonderlijke batterij geleverd. Breng de batterij voor het eerst gebruik aan. Duw hiervoar aan dechterzijde van de afstandsbediening dekleine grendel met de groef maar rechts en trek de batterijhouser tergelijk uit.

Batterijhouseruittrekken

Plaats de batterij zoals op de afstandsbediening aangegeven in de batterijhouser (Let op de polariteit "+"!) en schuif de houder opnieuw in de afstandsbediening.

Als de reikwijdte van de afstandsbediening afneemt, verrangt u de batterij door een exemplaar van hetzelfde type.

Als de afstandsbediening langereijd nicht worden gebruikt, neemt u de batterij eruit, zodat

de afstandsbediening Niet worden beschadigd bij eventueel uitlopen van de batterij.

Lege batterijen horen nicht in het huisvuil. Verwijder ze voor een milieuvriendelijk verwerking uitsluitend als KGA (bijv. de inzamelbox in uw gespecialiseerde elektr Zoak).

4.4 Extra accu aansluiten

Om de bedrijfsduur te verlengen,kest u een bijkomende afzonderlijk verkrijgbare accu van het type NPA-12 / 7 aansluiten. Wegens de bevaren bij verkeerde hantering mag de accu uitsluitend door vakmensen worden ingebouwd.

1) Zorg dat de PAS-254D uitgeschakeld en van de lader is gekoppeld.
2) Open het deksel (21) voor de accuvakken na het uitdraaien van de centrale schroef.
3) Sluit de accu aan op de beiden kabels in het vrijevak, en let.daar bijzeker op de correcte polariteit (rood = +)

Opmerking: Mocht de accu Niet in het vrijevak passen, wissel dan eventueel de positie en de aansluitingen van de beiden accu's om.

4) Brengt het deksel opnieuw aan.

5 Bediening

1) Alvorens een eerste keer in te schakelen draait u alle volumeregelaar (6, 7, 11) in de stand "0". Zo vermijdt u een onverwacht hoog geluidsvolume bij het inschakelen.
2) Schakel de aangesloten geluidsbronnen en / of radiozenders in.
3) Schakel de versterker in met de schakelaar (17). De led PWR ON (16) Licht op. Boven-dien worden met een led (14) de laadtoestand van de accu's aangegeven. Als de led LOW brandt, moet de accu geladen worden (hoofdstuk 4.1)
4) Speel bijvoorbeeld muziek af van een aangesloten geluidsbron of spreek in een via kabel aangesloten of draadloze microfoon (bediening van de audiospeler/ Bluetooth-ontvanger hoofdstuk 5.2 tot 5.4).

5) Stel het geluidsvolume voor de geluidsbronnen in met de respectieve regelaar.

LEVEL (6): geluidsbron op de ingang 1 MIC/LINE IN

2 WIRELESS (7): radiomicrofoons, zie ook hoofdstuk 5.1.2

PLAYER (11): geluidsbron op de ingang 3 LINE IN en audiospeler/ Bluetooth-ontvanger

WAARSCHUWING

Gebruik het apparaat nooit, als de luidsprekers zich nabij de oren van een persoon bevinden! Door het hoge geluidsvolume kan het gehoor beschadigd worden.

Vermijd akoestische terugkoppeling (luide fluittoon), door de luidsprekers Niet op de microfoon te richten en voor voldoende afstand tot de microfoon te zorgen.

Een schakeling voor niveaubegrenzing voorkomt automatisch verrormingen bij hoge geluidsvolumes. Uw aktiviteit wordt door de led LIMITER (15) aangegeven.

6) Stel met de regelaar TONE (8) de gewenste klank voor de microfoons of voor een op de bus (5) aangesloten geluidsbron in. Stel met de regelaar TONE (12) de klank in voor een op de bussen 3 LINE IN aangesloten geluidsbron evenals de audiospeler/ Bluetooth-ontvanger in. Voor de audiospeler/ Bluetooth-ontvanger�n er op de afstandsbediening andere klankinstelmogelijkheden beschikbaar (hoofdstuk 5.4, toets "EQ").
7) Als het geluid van een op de bussen 3 LINE IN (9) aangesloten geluidsbron of de audiospeler/Bluetooth-ontvangerijdens het spreken in een microloon automatisch gedempt要去 worden [VOICE OVER (13)], stelt u de regelaar DEPTH zo in, dat de led MUSICijdens de aankondiging gaat branden.
8) Om de accu Niet onnodig te ontladen, scha-kelt u de versterker na gebruik en bij langere pauzes met de schakelaar (17) opniewuuit.

Als u de versterkerinstallatie langerearend nicht gebruikt,laadt u de accu voor opslag volledig op en laadt u ze om de 6 maanden bij,om het normale proces van zelfontlading te compenseren.

5.1 Bediening met draadloze microfoons

De versterkerinstallatie is uitgerust met een ontvangermodule voor twee draadloze microfoons / zenders. De module bevindt zich onder de luidsprekerbox.

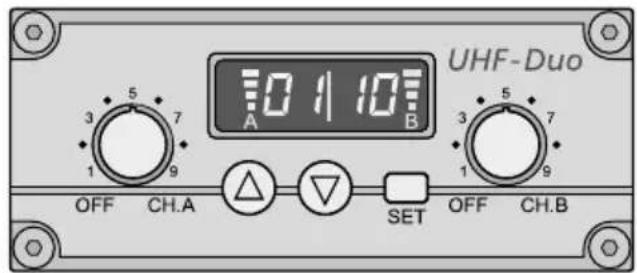

3 Draadloze ontvangermodule

De ontvangers A en B hebben elk een regelaar om het geluidsvolume in te stellen en in en uit te schakelen (afb. 3). Het display is ingedeeld in een linker helft voor ontvanger A en een rechtter helft voor ontvanger B. Na inschakelen van een ontvanger worden op het display het transmissiekanaal weergegeven. Om de radiofrequentie kort aan te gehen, drukt u op de toets (vooreenheid A) of (voor eenheid B).

Schakel de ontvangers in met de regelaars. Laat de bijbehorende draadloze microfoons/zenders waar bij eerst noguitgeschakeld.

5.1.1.1 Kanaalzoekopdracht

Houd de toetsen en gegelijktijdig ca. 1 sec. ingedrukt tot op het display Sordt weergeweven. De Zoekfunctie start: De ontvangers worden op vrije kanalen ingesteld die elkaar nicht storen. Als u geen vrije kanalen vindt, worden de ingestelde kanalen behouden.

Opmerking: Dezoekopdracht kan ook slechts voor een eenheid worden gestart (toets voor eenheid A of toets voor eenheid B).

5.1.1.2 Handmatige kanaalkeuze

Als beiden ontvangers A en B zich ingeschakeld:

1) Houd de toets SET ingedrukt tot op het display voor ontvanger A de kanaalaanduiding knippert.
2) Selecteer het kanaal voor ontvanger A met de toets of en bevestig met de toets SET.
3) Op het display knippert voor ontvanger B de kanaalaanduiding. Selecteer het kanaal voor

ontvanger B met de toets of en bevestig met de toets SET.

Als slechts een ontvanger A of B is ingeschakeld: Houd de toets SET ingedrukt tot op het display de kanaalaanduiding knippert. Selecteer het kanaal met de toets of en bevestig met de toets SET.

Aanwijzingen:

1. U kurz de ontvangers nicht op hetzelfde kanaal instellen.
2. Als u een kanaal Niet binnen 10 seconden met de toets SET bevestigt, dan worden de instelmodus verlaten en het vroeger ingestelde kanaal behouden.
3. Als de respectieve segmentweergave A of B op het display ontvangst aangeeft bij uitgeschakelde zender, dan worden er storingssignalen of signalen van andere zenders ontvangen. Selecteer in dit geval een ander kanaal.

5.1.2 Geluidsvolume instellen

Schakel de draadloze microfoons/zenders in en stel er een in op het kanaal van ontvanger A en de andere op het kanaal van ontvanger B. Op het display geeft de respectieve segmentweergave dan de sterkte van de radio-ontvangst aan. Stel met de regelaars voor elke ontvanger het volume in.

Stel het totale geluidsvolume van de ontvangen audiosignalen in met de regelaar 2 WIRELESS (7).

Opmerking: Als er geen signaal van de draadloze microfoon worden ontvangen, controller dan of de microfoon op de juiste freiagentie (kanaal) zendt evenals de laadtoestand van de batterij van de microfoon. Indien nodig vermindert u de afstand:tussen versterkerinstallatie en microfoon.

5.1.3 Ruisonderdrukking instellen

De ruisonderdrukking (Squelch) zorgt voor een volledige damping van de ontvanger, als hetiveau van het radiosignaal onder de ingestelde drempelwaarde zakt. Zo voorkomt u dat storingsignalen de ruis versterken, als de zenderuitgeschakeld is of het radiosignaal ervan te zwak is: als de niveaus van de stoorsignalen onder de drempelwaarde liggen, worden de ontvanger volledig gedempt. Een hogere drempelwaarde biedt een grotere risongevoeligheid, maar vermindert ook het transmissiebereik.

1) Schakel eerst beiden ontvangers A en Buit. Schakel dan bij ingedrukte toets SET een

ontvanger in. Op het display verschijnt demelding Fof , het nummer knippert.

2) Om de instelmodus voor Squelch te openen, drukt u op de toets SET. Op het display verschijnt 5oor "Squelch") en de huidige waarde (knippert).
3) Stel met de toets of de Waarde in (niveau 7 = hoogste drempelwaarde). Om de instelmodus voor Squelch te verlaten, drukt u op de toets SET.

Opmerking: De instelm Modi worden na 5 seconden zonder bediening van een toets ook automatisch verlaten. Doorgevoerde instellingen worden ook in dit geval opgeslagen.

5.2 Audiospeler

De ingebouwde audiospeler kan audiobestanden in mp3- of wav-formaat afspelen. Als opslagmedia kut u USB-geheugensticks of SD[HC]-geheugenkaarten (ook MMC-kaarten) gebruiken.

Opmerking: Door de verzieschadenheid aan fabrikanten van opslaggeheugens en aan besturingsprogramma's kan Niet gegarandeerd worden, dat alle opslagmedia compatibel zichn met de audiospeler.

Plaats een USB-geheugenstick in de USB-bus (1) en/of schuif een geheugenkaart (met de contacten maar boven gericht) in de sleuf (2).

Met het inschakelen van het apparaat worden het LAST afgeseelde audiobestand geselecteerd en de audiospeler staat in de pauzestand (display: PRUS). Daar bij heeft het USB-geheugen voorrang ten opzichte van de geheugenkaart. Als u tijdens het gebruik een opslagmedium insteekt, worden dit automatisch geselecteerd.

De bediening van de audiospeler kan gebeuren via de toetsen (4) of de meegeleverde afstandsbediening (afb. 4) (hoofdstuk 5.4).Richt de afstandsbediening op de infraroodsensor rechts in het display (3).

Het display geeft de verstreten aftspeeltijd van de huidige track werk. Het geluidsvolume van het aftspelen hangt af van de instellenen op de audiospeler en op de regelaar PLAYER (11).

5.3 Bluetooth-ontvanger

Alternatief voor het afspelen vanaf een USB-geheugen of een geheugenkaart kan de ingebouwde Bluetooth-ontvanger draadloos worden verbonden met een Bluetooth-geluidsbron (bijv. smartphone of tablet-pc).

1) Als er geen USB-geheugen en geen geheugenkaart is aangesloten, bevindt de PAS254D zich automatisch in de Bluetoothmodus: op het display (3) verschijnt b t

Bij een aangesloten opslagmedium drukt u enkele keren op de toets M tot links op het display TF noch USB branden. Na enkele seconden verschijnt het display.

2) Schakel op de Bluetooth-bron de Bluetooth-functie in. In de lijst met beschikbare apparaten worden de PAS-254D als "BT-SPEAKER" weergegeben.
3) Verbind de "BT-SPEAKER" (raadpleeg hiervoor elev. de handleiding van de Bluetoothbron). Daarna worden beiden apparaten automatisch verbonden.

Bij geslaagde verbinding zichn na elkaar twee signalen hoorbaar.

De bediening van het afspelen via Bluetooth kan gebeuren op de Bluetooth-bron of via de toetsen (4) of de meegeleverde afstandsbediening (afb. 4) (hoofdstuk 5.4). Richt de afstands

bediening op de infraroodsensor rechts in het display (3).

Het geluidsvolume van het afspelen via Bluetooth hangt af van de instellingen op de Bluetooth-bron, op de audiospeler / Bluetooth-ontvanger en op de regelaar PLAYER (11).

Als de audiospeler noch de Bluetooth-ontvanger worden gezruikt, können ze met de afstandsbediening worden uitgeschakeld (toets Hierdoor kan de levensduur van de accu verhoogd en een ongewenste Bluetooth-ontvangst verhinderd worden.

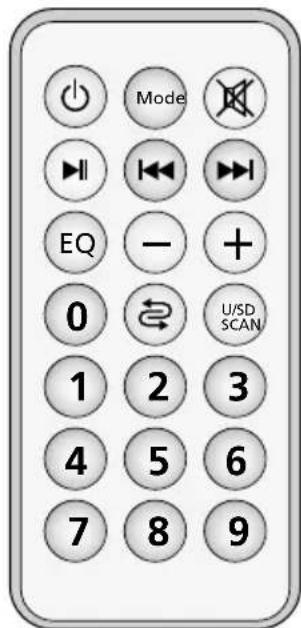

4 Afstandsbediening

5.4 Bedieningsoverzicht voor de audiospeler/Bluetooth-ontvanger

Toets		Functie
afstands-bediening
op het apparaat
Mode		Bron omschakelen*USB-geheugen "USB"Geheugenkaart "TF"Bluetooth-ontvanger "b€"
M		OmschakelenussenUSB-geheugen "USB"Geheugenkaart "TF"
U/SD SCAN		Afspelen starten en omschakelen tussen afspelen en pauze "PR US" *
II		Een trackrechtstreeks selecteren
1...9,0		Vorige/volgendetrack*:Kort op de toets drukkensnel vooruit/achteruitzoekeken(alleen met afstandsbediening):Toets ingedrukt houden (geluidaar bij gedempt)
/ /		Volume wijzigem*"U O O...U I S"(I / / )mgedrukt houden)
/ /		Geluid uit- en inschakelen*
		Afspeelmodus- herhaling van alle tracks"ALL"- herhaling van een track"ONE"- afspelen van een enkele track"I I r", daarna "St OP
EQ		6 klankvoorinstellenen*"N O r" = neutraal
		Audiospeler/Bluetooth-ontvangeraan/uit "UFF

*ook bij afspelen via Bluetooth

Sinusvermogen op 2 Ω: ..70W

Piekvermögen: .80W

Frequentiebereik: .80-20 000 Hz

Ingangen (aansluiting, type, gevoeligheid)

Microfoon: .XLR, gebalanceerd, 2 mV met fantoomvoeding 12V

Line: .6,3 mm, gebalanceerd, 14 mV Cinch, ongebalanceerd 80 mV

Draadloze ontvangers: . . . .2

Opslagmedia: .USB-geheugen, SD/SDHC/MMC-kaart

Audiobestandsformaten:. .mp3, wav

Bluetooth-profiel: .A2DP

Uitgangen

temperatuurbereik: .0-40°C

Totalehoogte: 120cm

Gewicht: 7,7 kg

Wijzigingen voorbehonden.
