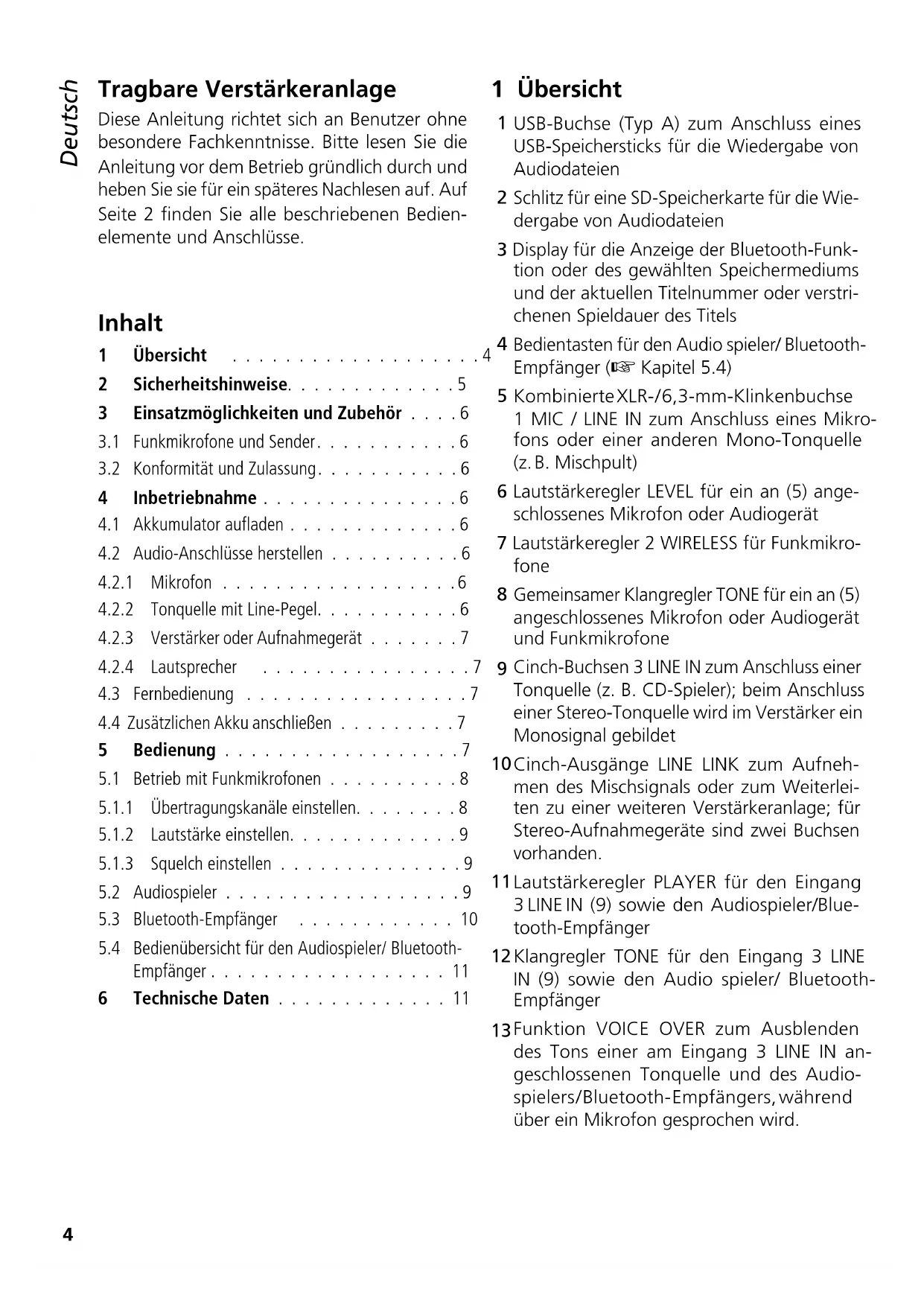

Tragbare Verstärkeranlage

These Anleitungrichtet sich an Benutzer ohne besondere Fachkenntnisse.itte lessen Sie die Anleitung vor dem Betrieb grundlich durch und haben Sie sie für ein späteres Nachlesen auf. Auf Seite 2finden Sie alle beschriebenen Bedienelemente und Anschlusse.

Inhalt

1 Übersicht 4
2 Sicherheitschinweise. 5
3 Einsatzmöglichkeiten und Zubehör 6
3.1 Funkmikrofone und Sender. 6
3.2 Konformität und Zulassung. 6
4 Inbetriebnahme 6
4.1 Akkumulator aufladen 6
4.2 Audio-Anschlüsse herstellen 6
4.2.1 Mikrofon 6
4.2.2 Tonquelle mit Line-Pegel. 6
4.2.3 Verstärker oder Aufnahmegerät . 7
4.2.4 Lautsprecher 7
4.3 Fernbedienung 7
4.4 Zusätzlichen Akku anschließen 7
5 Bedienung 7
5.1 Betrieb mit Funkmikrofonen 8
5.1.1 Übertragungskanäe einstellen. 8
5.1.2 Lautstärke einstellen. 9
5.1.3 Squelch einstellen 9
5.2 Audiospieler 9
5.3 Bluetooth-Empfänger 10
5.4 Bedienübersicht für den Audiospieler/Bluetooth-Empfänger 11
6 Technische Daten 11

1 Übersicht

1 USB-Buchse (Typ A) zum Anschluss eines USB-Speichersticks für die Wiedergabe von Audiodateien
2 Schlitz für eine SD-Speicherkarte für die Wiedergabe von Audiodateien
3 Display für die Anzeige der Bluetooth-Funktion oder des gewählten Speichermediums und der aktuellen Titelnummer oder verstri-chenen Spieldauer des Titels
4 Bedientasten für den Audio Spieler/Bluetooth-Empfänger (Kapitel 5.4)
5 Kombinierte XLR-/6,3-mm-Klinkenbuchse 1 MIC / LINE IN zum Anschluss eines Mikrofons oder einer anderen Mono-Tonquelle (z.B. Mischpult)
6 Lautstärkeregler LEVEL für ein an (5) angeschlossenes Mikrofon oder Audiogerät
7 Lautstärkeregler 2 WIRELESS für Funkmikrofone
8 Gemeinsamer Klangregler TONE für ein an (5) angeschlossenes Mikrofon oder Audiogerät und Funkmikrofone
9 Cinch-Buchsen 3 LINE IN zum Anschluss einer Tonquelle (z. B. CD-Spieler); beim Anschluss einer Stereo-Tonquelle wird im Veränder ein Monosignal gebildet
10 Cinch-Ausgabe LINE LINK zum Aufhemen des Mischsignals oder zum Weiterleiten zu einer weiteren Verständkeranlage; für Stereo-Aufnahmegeräte sind zwei Buchsen vorhanden.
11Lautstärkeregler PLAYER für den Eingang 3 LINE IN (9) sowie den Audiospieler/Bluetooth-Empfänger
12 Klangregler TONE für den Eingang 3 LINE IN (9) sowie den Audio Spieler/ Bluetooth-Empfänger
13 Funktion VOICE OVER zum Ausblenden des Tons einer am Eingang 3 LINE IN angeschlossenen Tonquelle und des Audio-spielers/Bluetooth-Empfängers, während über ein Mikrofon gesprochen wird.

LED MUSIC leuchtet, wenn der Ton ausgeblendet wird

Regler DEPTH zum Einstellen der Empfindlichkeit für das Ausblenden des Tons

14 Status-LEDs für den Akku

CHARGE Rot: während des Ladens

Grün:nachBeendigungdes

Ladevorgangs

FULL Ladezustand: voll

OK Ladezustand: gut

LOW Ladezustand: gering

15 LED LIMITER leuchtet, wenn die Pegelbegrenzung aktiv ist
16 Betriebsanzeige PWR ON
17 Ein/Aus-Schalter
18 Anschlussbuchse zum Laden des Akkus; nur das mitgelieferte Ladegerät verwenden
19 Schalter INTERNAL SPEAKER zum Ein- und Ausschalten (ON/OFF) der eigenen Laufsprecherbox
20 Buchse EXT. SPEAKER für den Anschluss eines (zusätzlichen) Laufsprechers

Hinweis: Um den Veränder bei hohen Lautstärken nicht zu überlasten, wird empfohlen, die Laufsprecherbox der PAS-254D bei Anschluss eines externen Laufsprechers mit dem Schalter INTERNAL SPEAKER (19) auszuschalten.

21 Deckel für die Akkufischer

2 Sicherheitshinweise

Die Geräte (Verstärkeranlage und Ladegerät) entsprechen allen relevanten Richtlinien der EU und sind deshalb mit gekennzeichnet.

WARNING

Das Ladegerät wird mit lebensgeführlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe daran vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

• Vermeiden Sie es, die Verständkeranlage bei starkem Regen zu verwenden und achen Sie immer daraufuf, dass keine Feuchtigkeit in die Anlage gelangt. Die mitgelieferte Haube schützt die Laufsprecherbox vor Feuchtigkeit. Verwenden Sie das Ladegerät nur im Innereich. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich für die Geräte beträgt 0–40°C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Ladegerät.

• Nehmen Sie die Geräte nicht in Betrieb undziehen Sie sofort den Netzstecker des Ladegerats aus der Steckdose,

• wenn sichtbare Schäden an den Geräten oder am Netzkabel vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionstörungen auftreten.

Geben Sie die Geräte in jeder Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker des Ladegerats nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Ein beschädigtes Netzkabelarf nur durch eine Fachwerkstatt ersetzt werden.
• Verwenden Sie für die Reinigung nur ein trockenes oder weniger angefeuchtetes, weiches Tuch, auf keinen Fall Chemikalien oder aggressive Reinigungsmittel.
• Werden die Geräte zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für darauf resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entwickelte Daten verluste und deren Folgeschäden übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem ört lichen Recyclingbetrieb.

3 Einsatzmöglichkeiten und Zubehör

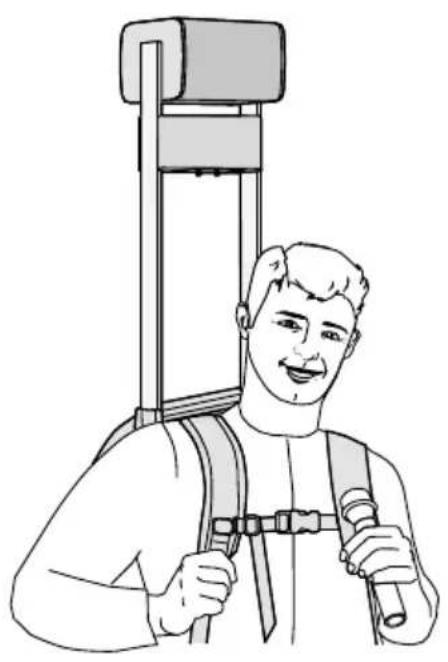

Die PAS-254D ist eine akkubetriebene Verstärkeranlage, die (z. B. bei Prozessionen) als Rucksack getragen werden kann. Über dem Verstärker befindet sich ein Gestell mit einer Laufsprecherbox mit vier Breitbandlautsprechern, die den Schall nach vorn und hinten abstrahlen. Der Verstärker verfügt über mischbare Eingänge für ein Mikrofon und eine (Stereo-) Tonquelle, wie z. B. CD-Spieler, sowie über ein Empfangsteil für zwei Funkmikrofone. Zusätzlich halten sich Audiodateien von einem USB-Speicherstick, einer SD/ MMC-Speicherkarte oder über den eingebauten Bluetooth- Empfänger (z. B. von einem Smartphone) wiedergeben. Dabei kann, während über ein Mikrofon gesprochen wird, automatisch z. B. Musik ausgebendet werden. Die Verstärkeranlage kann mit voll geladenem Akku bis zu 7 Stunden netzunabhängig eingesetzt werden.

Ein zweiter, separaterhaltlicher Akku (NPA-12 / 7) erhöhtlich eine Veränderung der Betriebsdauer. In den beiden Fächern des Rucksacks halten sich z. B. Mikrofone und Anschlusskabel verstauen.

3.1 Funkmikrofone und Sender

Aus dem Sortiment von MONACOR stehen fol-gende Geräte zur Verfugung:

Typ Modell
Funk-Handmikrofon TXA-800HT
Taschensender mit Krawatten- und Kopfbügelmikrofon	TXA-800HSE
Sender mit Line-Pegel-Eingang für Audiosignale TXA-800ST

Für die Beschaltung größener Bereiche konnen die Funk signale der Sender auch gleichzeitig von mehreren PAS-254D empfangen werden.

3.2 Konformität und Zulassung

Hiermit erklart MONACOR INTERNATIONAL, dass der Funkempfänger der PAS-254D der Richtlinie 2014/53/EUentspricht.DieEU-Konformitätserklarung ist im Internet verfügbar: www.monacor.de

Das Funksystem (Sender und Empfänger) ist für den Be trieb in den EU- und EFTA-Staaten allgemein zu gelassen und anmelde- und gebührenfrei.

4 Inbetriebnahme

4.1 Akkumulator aufladen

Zum Aufladen des eingebauten Akkus und eines zusammenlich angeschlossenen Akkus das mitgelie-ferte Ladegerät an die Kleinspannungsbuchse (18) und eine Netzsteckdose (230V / 50Hz) an-schlieBen. Uber die Status-LEDs (14) wird der Lade zustand angezeigt: FULL (voll), OK (gut) oder LOW (niedrig). Wahrend der Akku geladen wird, leuchtet die LED CHARGE rot. Der Veränderkann damit ausgeschaltet sein.

Wenn der Akku aufgeladen ist (die LED CHARGE leuchtet grün), das Ladegerät vom Verträger und vom Netz trennen.

4.2 Audio-Anschlüsse herstellen

4.2.1 Mikrofon

Ein Mikrofon mit einem XLR-Stecker an die Buchse 1 MIC/LINE IN (5) anschließen.

Für Mikrofone, die eine Phantomspeisung benötigen (z. B. Elektretmikrofone), steht an den XLR-Kontakten der Buchse eine 12-V-Phantomspannung zur Verfügung.

Hinweis: Mikrofone oder andere Tonquellen mit asymmetrischem Ausgang dürfen nicht an die XLR-Buchse angeschlossen werden, weil diese durch die Phantomspannung beschädigt werden konnten.

Mikrofone mit 6,3-mm-Klinkenstecker konnen auch an die Buchse 1 MIC / LINE IN angeschlossen werden. Diese Eingang ist jedoch etwas unempfindlicher.

4.2.2 Tonquelle mit Line-Pegel

Eine Mono-Tonquelle mit Line-Signalpegel (z. B. Mischpult, zusätzlicher Empfänger für Funkmikrofone) kann über einen 6,3-mm-Klinkenstecker an die Buchse 1 MIC / LINE IN (5) angeschlossen werden. Alternativ{lsst sich diese Tonquelle auch an eine der Cinch-Buchsen 3 LINE IN (9) anschließen.

Eine Stereo-Tonquelle (z. B. CD-/ MP3-Spi-ler, Radio, Mischpult) über die Buchsen 3 LINE IN (9) anschreiben. Da der Veränder monofon arbeitet, wird aus dem Stereosignal intern ein Monosignal gebildet. Das Signal einer an diesen Buchsen angeschlossenen Tonquelle kann beim Sprechen über ein Mikrofon ausgeblendet werden (Funktion VOICE OVER Kap. 5).

4.2.3 Veränderer oder Aufnahmegerät

Eine zusätzliche Verstärkeranlage oder ein Aufnahmegerät lässt sich an die Buchsen LINE LINK (10) anschließen. Für Stereo-Aufnahmegeräte sind zwei Buchsen vorhanden. Da der Verstärker monofon arbeitet, sind die Signale an beiden Buchsen identisch.

4.2.4 Laufsprecher

Über die Speakon®-kompatible Buchse EXT. SPEAKER (20) kann ein zusätzlicher Lautsprecher angeschlossen werden. Diese lasst sich zusätzlich zu der vorhandenen Lautsprecherbox oder alternative betreiben.

Den Lautsprecherstecker nach dem Einstecken in die Buchse nach rechts drehen, bis er einrastet. Zum späteren Herausziehen den Sicherung sriegel am Stecker zurückziehen und den Stecker nach links drehen.

Mit dem Schalter INTERNAL SPEAKER (19) bei Bedarf die Laufsprecherbox der PAS-254D ausschalten (Position „OFF").

Hinweis: Um den Veränder ber hohen Lautstärken nicht zu überlasten, wird empfohlen, die Laufsprecherbox der PAS-254D bei Anschluss eines externen Laufsprechers auszuschalten.

4.3 Fernbedienung

Die Fernbedienung für die Bedienung des Audiospielers/Bluetooth-Empfängerswirdmit separater Batterie gefeliefert. Vor dem ersten Betrieb die Batterie einsetzen. Dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts drucken und gleichzeitig den Batteriehalter Herausziehen.

Batteriehalter herausziehen

Die Batterie wie auf der Fernbedienung angegeben in den Batteriehalter einlegen (Polung ^ + ^ beaches! ) und diesen wieder in die Fernbedien- nung zurückschieben.

Lässt die Reichweite der Fernbedienung nach, die Batterie gegen eine neue Batterie gleichen Typs auswechseln.

Bei längerem Nichtgebrauch die Batterie herausnahmen, damit die Fernbedienung bei einem eventuellen Auslaufen der Batterie nicht beschädigt wird.

Verbrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammel behälter bei ihrem Fachhandler).

4.4 Zusätzlichen Akku anschließen

Zur Veränderung der Betriebsdauer kann ein zusätzlicher, separat erhältlicher Akku vom Typ NPA-12 / 7 angeschlossen werden. Wegen der Gefahren bei falscher Handhabung sollen der Einbau des Akkus nur durch eine Fachkraft erfolgen.

1) Sicherstellen, dass die PAS-254D ausgeschelt und vom Ladegerät getrennt ist.
2) Den Deckel (21) für die Akkufächer nach dem Entfern derzentralen Schraube öffnen.
3) Den Akku an die beiden Kabel im freien Fach anschließen, damit unbedingt auf die richtige Polung achten (Rot = +).

Hinweis: Sollte der Akku nicht in das frei Fach passen, ggf. die Position und Anschlüsse der beiden Akkus tauschen.
4) Den Deckel wieder schlieben.

5 Bedienung

1) Vor dem ersten Einschalten alle Lautstärkeregler (6, 7, 11) auf „0" drehen, damit es beim Einschalten nicht zu unerwartet hoher Lautstärke kommt kann.
2) Die angeschlossenen Tonquellen und /oder Funksender einschalten.
3) Den Veränder mit dem Schalter (17) einschalten. Die Betriebsanzeige PWR ON (16)

leuchtet. Zusätzlich wird mit einer LED (14) der Ladezustand des Akkus angezeigt. Leuchtet die LED LOW, sollte der Akku aufgeladen werden (Kapitel 4.1).

4) Von einer angeschlossenen Tonquelle z. B. Musik wiedergeben oder in ein per Kabel oder Funk verbundenes Mikrofon sprechen. (Bedienung des Audiospielers/Bluetooth-Empfängers Kapitel 5.2 bis 5.4).
5) Die Lautstärke für die Tonquellen mit dem jeweiligen Regler einstehen.

LEVEL (6): Tonquelle am Eingang 1 MIC/LINE IN

2 WIRELESS (7): Funkmikrofone, siehe auch Kapitel 5.1.2

PLAYER (11): Tonquelle am Eingang 3LINEINundAudiospieler/ Bluetooth-Empfänger

WARNING

Betreiben Sie das Gerät niemals, wenn sich die Lautsprecher in Ohrnähe einer Person befinden! Durch die hohe Lautstarke kann das Gehör geschädigt werden.

Vermeiden Sie eine akustische Rückkopplung (lauter Pfeifton), indemn Sie die Lautsprecher nicht auf das Mikrofon richten und genugend Abstand zum Mikrofon halten.

Eine Schaltung zur Pegelbegrenzung verhinderautomatisch Verzerrungen bei hohen Lautstärken. Ihr Aktivität wird durch die LED LIMITER (15) signalisiert.

6) Mit dem Regler TONE (8) den gewünschten Klang für die Mikrofone oder eine an der Buchse (5) angeschlossene Tonquelle einstellen. Mit dem Regler TONE (12) den Klang für eine an den Buchsen 3 LINE IN angeschlossene Tonquelle sowie den Audiospieler/Bluetooth-Empfänger einstellen. Für den Audiospieler/Bluetooth-Empfänger gibt es auf der Fernbedienung weitere Klangeinstellmöglichkeiten (Kapitel 5.4, Taste „EQ").
7) Soll der Ton von einer an den Buchsen 3 LINE IN (9) angeschlossenen Tonquelle oder dem Audiospieler/ Bluetooth- Empfänger beim Sprechen uber ein Mikrofon automatisch ausgebrendet werden [VOICE OVER (13)],

den Regler DEPTH so einstellen, dass die LED MUSIC beim Sprechen leuchtet.

8) Um den Akku nicht unnötg zu entladen, den Verstärker nach dem Betrieb und bei längeren Pausen mit dem Schalter (17) wieder ausschalten.

Wird die Verstärkeranlage längerere Zeit nicht benötigt, den Akku vor der Lagerung voll aufladen und etwa alle 6 Monate nachlagen, um die normale Selfstentladung auszugleichen.

5.1 Betrieb mit Funkmikrofonden

Die Verständkeranlage ist mit einem Empfangsmodul für zwei Funkmikrofone / Sender ausgestattet. Dieses befindet sich unterhalb der Laatsprecherbox.

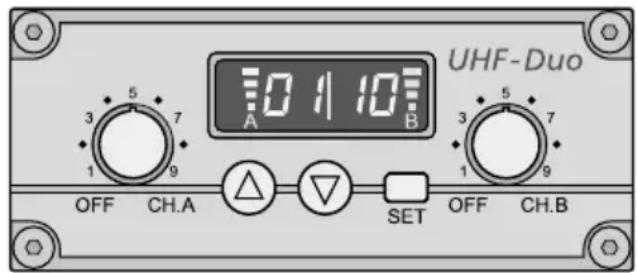

Funkempfangsmodul

Die Empfangseinheiten A und B haben jeweils einen Regler zum Einstellen der Lautstärke und zum Ein-/Ausschalten (Abb. 3). Das Display ist aufgeilt für Empfangseinheit A (linke Hälfte) und Empfangseinheit B (rechte Hälfte). Nach dem Einsatz einer Empfangseinheit zeigt das Display den Übertragungskanal. Zum kurzen Anzeigen der Funkfrequenz die Taste (für Einheit A) oder (für Einheit B) drucken.

5.1.1 Übertragungskanäle einstellen

Die Empfangseinheiten mit den Reglern einschalten. Die zugehörigen Funkmikro fone / Sender darauf vorerst noch ausgeschaltet{lassen.

5.1.1.1 Kanalsuchlauf

Die Tasten und gleichzeitig ca. 1 Sekunde gedrückt halten, bis das Display SCA n anziegt. Der Suchlauf startet: Die Empfangseinheiten werden auf frei Kanäe eingestellt, die sich gegenüber nicht stären. Werden keine freiennes Kanäe gefunden, werden die eingestellten beibehalten.

Hinweis: Der Suchlauf kann auch nur für eine Einheit gestartet werden (Taste für Einheit A oder Taste für Einheit B).

5.1.1.2 Manuelle Kanalwahl

WennbeideEmpfangseinheitenAundB ein-geschaltet sind:

1) Die Taste SET gedrückt halten, bis im Display für Empfangseinheit A die Kanalanzeige blinkt.
2) Den Kanal für Empfangseinheit A mit der Taste oder auswahlen und mit der Taste SET bestätigten.
3) Im Display blinkt für Empfangseinheit B die Kanalanzeige. Den Kanal für Empfangseinheit B mit der Taste oder auswahlen und mit der Taste SET bestätigten.

Wenn nur eine Empfangseinheit A oder B eingeschaltet ist:

Die Taste SET gedrückt halten, bis im Display die Kanalanzeige blinkt. Den Kanal mit der Taste oder auswahlen und mit der Taste SET bestätigen.

Hinweise:

1. Die Empfangseinheiten setzen sich nicht auf den gleichen Kanal einstellen.
2. Wird ein Kanal nicht innerhalb von 10 Sekunden mit der Taste SET bestätigt, wird der Einstellmodus verlassen und der vorher eingestellte Kanal beibehalten.
3. Zeigt im Display die jeweilige Segmentanzeige A oder B bei ausgeschaltetem Sender Empfang an, werden Störsignale bzw. Signale an derer Sender empfangen. In thisem Fall einen anderen Kanal auswahlen.

5.1.2 Lautstärke einstellen

Die Funkmikrofone / Sender einschalten und eines auf den Canal von Empfangseinheit A, das andere auf den Canal von Empfangseinheit B einstellen. Im Display zeigt dann die jeweilige Segmentanzeige die Stärke des Funkempfangs an. Mit den Reglern für jeder Empfangseinheit die Lautstärke einstellen.

Die Gesamtlautstärke der empfangenen Audiosignale mit dem Regler 2 WIRELESS (7) einstellen.

Hinweis: Falls kein Signal vom Funkmikrofon empfangen wird, sicherstellen, dass das Mikrofon auf der richtigen Frequenz (Kanal) sendet und die Batterie des Mikrofons überprüfen. Wenn notig, den Abstand zwischen Veränderanlage und Mikrofon verringern.

5.1.3 Squelch einstellen

Die Rauschspere (Squelch) sorgt für eine Stummschaltung der jeweiligen Empfangseinheit, wenn der Pegel des Funk signals unter den eingestallen Schwellwert sinkt. So wird verhindert, dass Störsignale zu einem Auflauschen führen, wenn der Sender ausgeschelt oder sein Funksignal zu schwach ist: Liegen die Pegel der Störsignale unter dem Schwellwert, wird die Empfangseinheit stummgeschaltet. Ein höherer Schwellwert bietet größere Störlicherheit, reduziert allerdings auch die Übertragungsreichweite.

1) Erst beiden Empfangseinheiten A und B ausschalten. Dann bei gedrückter Taste SET eine Empfangseinheit einschalten. Das Display zeigt Foder, Ee Nummer blinkt.
2) Zum Aufrufen des Squelch-Einstellmodus die Taste SET drücken: Das Display zeigt 59 für „Squelch“) und den aktuellen Wert (blinkt).
3) Mit der Taste oder den Wert einstellen (Stufe 7 = hochster Schwellwert). Zum Verlassen des Squelch-Einstellmodus die Taste SET drucken.

Hinweis: Die Einstellmodi werden nach 5 Sekunden ohne Betätigung einer Taste auch automatisch verlassen. Durchgeführte Einstellungen werden auch in thisum Fall gespeichert.

5.2 Audiospieler

Der eingebaute Audiospieler kann Audio dateien im MP3- oder WAV-Format wiedergeben. Als Speichermedien setzen sich USB-Speichersticks oder SD[HC]-Speicherkarten (auch MMC-Karten) verwenden.

Hinweis: Aufgrund der Vielfalt von Speicher-Herstellern und Gerätereibern kann nicht garantiert werden, dass alle Speichermedien mit dem Audiospieler kompatibel sind.

Einen USB-Speicherstick in die USB-Buchse (1) stecken oder/und eine Speicherkarte (mit den Kontakten nach oben zeigend) in den Schlitz (2) schieren.

Mit dem Einsatz des Geräts wird die zuletzt abgespiele Audiodatei gewählt und der Audiospieler steht auf Pause (Anzeige: Paus Dabei hat der USB-Speicher gegenüber der Speicherkarte Vorrang. Wird im Betrieb ein Speichermedium eingesteckt, ist these automatisch ausgewählt.

Die Bedienung des Audiospielers kann über die Tasten (4) oder die mitgelieferte Fernbedienung (Abb. 4) erfolgen (Kapitel 5.4). Die Fernbedienung auf den Infrarotsensor rechts im Display (3) richten.

Das Display zeigt die verstrichene Wiedergabezeit des laufenden Titels an. Die Lautstärke der Wiedergabe hangt von den Einstellungen am Audiospieler und am Regler PLAYER (11) ab.

5.3 Bluetooth-Empfänger

Alternative zur Wiedergabe von einem USB-Speicher oder einer Speicherkarte kann sich der eingebaute Bluetooth- Empfänger drahtlos mit einer Bluetooth- Tonquelle (z. B. Smartphone oder Tabletcomputer) verbinden.

1) Ist kein USB-Speicher und keine Speicherkarte angeschlossen, befindet sich die PAS254D automatisch im Bluetooth-Modus: Das Display (3) zeigt b
Bei angeschlossenem Speichermedium die TasteM so oft drucken, bis links im Display weder TF noch USB leuchten. Nach weniger Sekunden erscheint im Display b t
2) An der Bluetooth-Quelle die Bluetooth-Funktion einschalten. In der List der verfügbaren Geräte erscheint Dort die PAS-254D als „BT-SPEAKER".
3) Die Quelle mit „BT-SPEAKER" koppeln (siehe dazu ggf. die Anleitung der Bluetooth-Quelle). Daraufhin folgt automatisch die Verbindung der beiden Geräte.
Bei erfolgter Verbindung erklingt eine Zweitonfolge.

Die Bedienung der Wiedergabe über Blue tooth kann an der Bluetooth-Quelle oder über die Tasten (4) oder die mitgelieferte Fernbedienung (Abb. 4) erfolgen (Kapitel 5.4). Die Fernbedienung auf den Infrarotsensor rechts im Display (3) richten.

Die Lautstärke der Bluetooth-Wiedergabehängt von den Einstellungen an der Bluetooth-

Quelle, am Audiospieler/ Bluetooth-Empfänger und am Regler PLAYER (11) ab.

Werden weder der Audiospieler noch der Bluetooth-Empfänger genutzt, können diese mit der Fernbedienung ausgeschaltet werden (Taste Dadurch kann die Akkulaufzeit erhöht und ein ungewollter Bluetooth-Empfang verhindert werden.

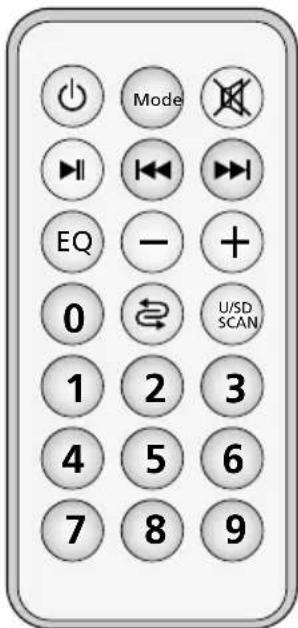

Fernbedienung

5.4 Bedienübersicht für den Audiospieler/Bluetooth-Empfänger

Taste		Funktion
auf der Fernbedienung
am Gerät
Mode	✓	Quelle umschalten*USB-Speicher „USB“Speicherkarte „TF“Bluetooth-Empfänger „bE“
M
U/SD SCAN	✓	Umschalten zwischenUSB-Speicher „USB“Speicherkarte „TF“
II	✓	Wiedergabe starten und Umschalten zwischen Wieder-gabe und Pause „PAUS“*
1...9,0	✓	Direktwahl eines Titels
↓/→	✓	vorheriger/nächster Titel*:Taste kurz drücken Schneller Vor-/ Rücklauf (nur mit Fernbedienung): Taste gedrückt halten (Ton damit stumm)
-/+↓/→	✓	Lautstärke ändern*„U00...UIS“(↓/→gedrückt halten)
X	✓	Ton aus- und einschalten*
∅	✓	Wiedergabemodus-Wiederholung aller Titel“ALL”- Wiederholung eines Titels“ONE”- Einzeltitelwiedergabe“IDanach „"STOP
EQ	✓	6 Klangvoreinstellungen*„AOR“=neutral
	✓	Audiospieler/Bluetooth-Empfänger ein/aus „OFF

*such bei Bluetooth-Wiedergabe

6 Technische Daten

Verträker

Verstärkerklasse: .D

Sinusleistung an 2 Ω: . . .70W

Spitzenleistung: .80W

Frequenzbereich: .80-20 000 Hz

Eingänge (Anschluss, Art, Empfindlichkeit)

Mikrofon: .XLR, sym., 2 mV mit Phantomspeisung 12 V

Line: Klinke, sym., 14mV

Cinch, asym., 80 mV

Funkempfangseinheiten: ..2

Empfangsreichweite: .ca. 30 m

Empfangsfrequenzen

Kanal	Frequenz	Kanal	Frequenz
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz

Speichermedien: USB-Speicher, SD/SDHC/MMC-Karte

Audiodateiformate: .MP3,WAV

Bluetooth-Protfil: .A2DP

Ausgange

Line Link: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch, 300 mV

Ext. Speaker: . . . . . . . Speakon®-kompatibel, min. 4Ω

Stromversorgung: . Akku 12V/7,2Ah

Einsatztemperatur: .0-40°C

Gesamthöhe: 120 cm

Gewicht: 7,7 kg

Änderungen vorbehalten.

Portable Amplifier System

5.1.1 Overdrachtskanalen instellen

6 Technische gegevens

Versterker

Versterkerklasse .D

Ontvangstbereik: ca. 30 m

Ontvangstfrequencies

Kanaal	Frequentie	Kanaal	Frequentie
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz
