GEBRUIKSAANWIJZING ATS10R Monacor

INTERNATIONAL GmbH & Co. KG si ri- serva ogni diritto di elaborazione in qualsiasi forma del- le presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.16 Nederlands Deutsch Deutsch Seite Inhalt English English Page Contents Français Français Page Table des matières Italiano Italiano Pagina Indice Español Español Página Contenidos Polski Polski Strona Spis treści Magyar Magyar Page Audiotransmissiesysteem Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging. Vouw bladzijde3 helemaal open, zodat u steeds een overzicht hebt van de bedieningselementen en de aansluitingen. 1 Overzicht (fig. 1: zender, fig. 2: ontvanger) 1 Schroefdraadmof om de antenne vast te schroe- ven 2 Zender: 3,5 mm-stekkerbus voor aansluiting van de bijgeleverde dasspeldmicrofoon Ontvanger: 3,5 mm-stekkerbus voor aansluiting van de bijgeleverde oortelefoon 3 Schuifschakelaar om in / uit te schakelen – ON: apparaat ingeschakeld en bedrijfsklaar – STAND BY: apparaat in de stand-by-modus Zender: Het apparaat is ingeschakeld, maar er wordt geen audiosignaal uitgezonden. Ontvanger: Het apparaat is ingeschakeld, maar het geluid wordt niet via de luidspreker of oortelefoon weergegeven. – OFF: apparaat uitgeschakeld 4 LED-statusweergave A normale werking: Zender: Na het inschakelen knippert de LED kort in het rood en licht ze daarna continu groen op. Na het uitschakelen licht de LED kort rood op en gaat ze vervolgens uit. Ontvanger: Na het in- / uitschakelen knippert de LED kort in het rood. Tijdens het gebruik licht de LED continu groen op: – sterk, wanneer er een radiosignaal van de zender wordt ontvangen, – zwak, wanneer er geen radiosignaal van de zender wordt ontvangen. B wanneer de batterijen /accu’s bijna leeg zijn: Wanneer de LED continu rood oplicht, dan zijn de batterijen resp. accu’s bijna leeg. 5 Antenne 6 Volumeregelaar 7 Zender: geïntegreerde microfoon Ontvanger: ingebouwde luidspreker 8 Contacten om de aangebrachte accu’s op te laden via het laadstation ATS-10PS of de laad- koffer ATS-12C of ATS-30C 9 Clip voor bevestiging van het apparaat aan de kleding (bv. aan de riem) 10 Draaischakelaar voor selectie van het transmis- siekanaal (16 schakelaarinstellingen) 11 Deksel van het batterijvakje 2 Belangrijke gebruiksvoorschriften Het apparaat is in overeenstemming met alle re- levante EU-richtlijnen en is daarom gekenmerkt met .

Het apparaat is enkel geschikt voor gebruik bin- nenshuis. Vermijd uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toege- staan omgevingstemperatuurbereik: 0 – 40 °C).

Verwijder het stof met een droge, zachte doek. Gebruik zeker geen chemicaliën of water.

Plaats uitsluitend twee batterijen resp. accu’s van hetzelfde type in het apparaat.

Indien u het apparaat voor een langere periode niet gebruikt, dient u de batterijen /accu’s eruit te nemen. Zo blijft het apparaat onbeschadigd bij eventueel uitlopen van de batterijen /accu’s.

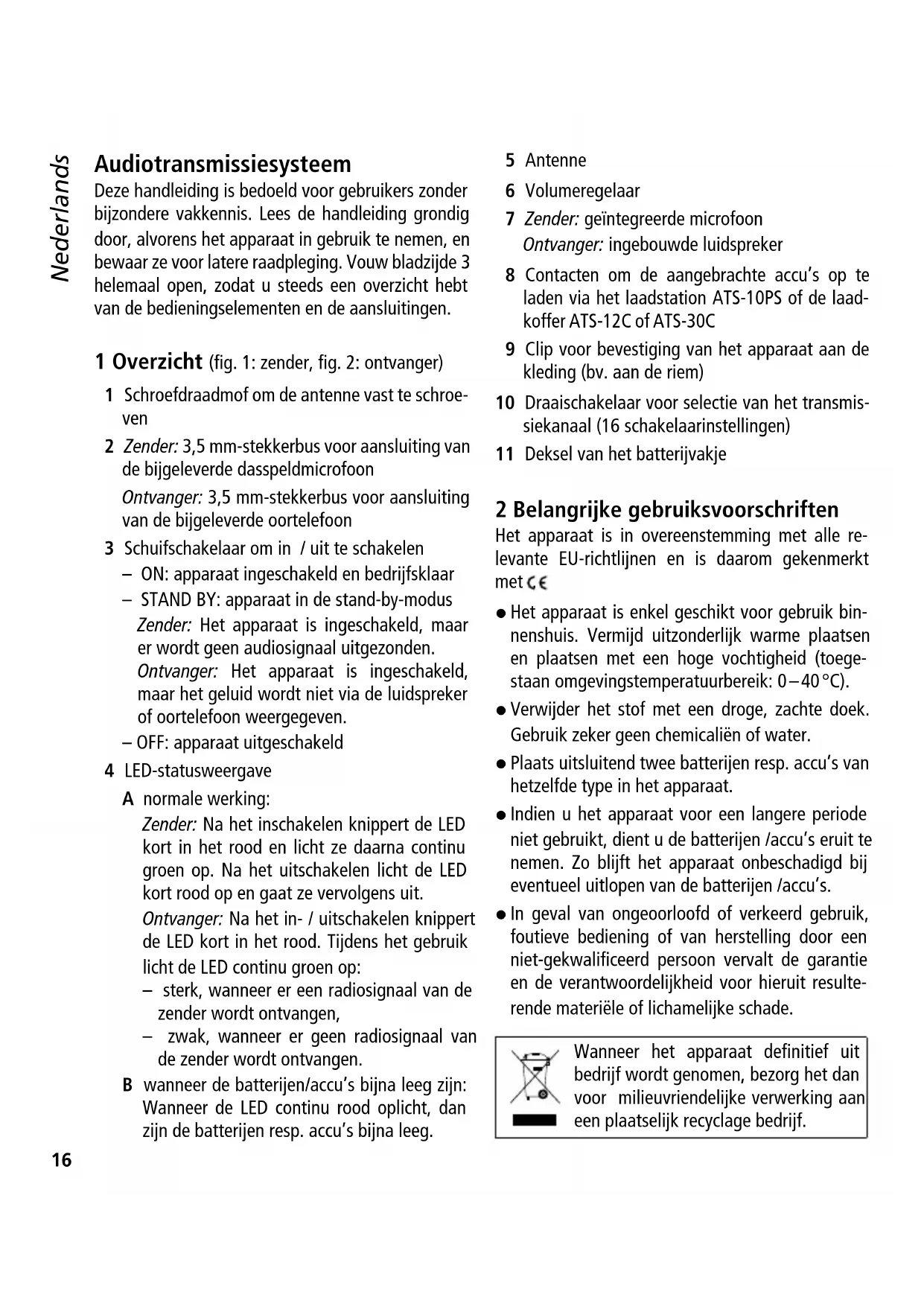

In geval van ongeoorloofd of verkeerd gebruik, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulte- rende materiële of lichamelijke schade. Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclage bedrijf. Nederlands Nederlands Pagina Inhoud17 Nederlands 3 Toepassingen Met een of meerdere ontvangers ATS-10R en een zender ATS-10TM kunt u een draadloos 16-kanaals audiotransmissiesysteem opbouwen dat in het frequentiebereik 863 – 865 MHz operationeel is. Het systeem is bijzonder geschikt voor toepassin- gen waarbij het signaal van een geluidsbron naar meerdere personen moet worden gestuurd, bv. voor groepsrondleidingen of voordrachten in verschillen- de talen.

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat de ontvanger ATS-10R en de zender ATS-10TM in overeenstemming zijn met de richtlijn 2014 / 53 / EU. De EU-conformiteitsverklaringen zijn beschikbaar op het internet: www.monacor.com Het gebruik van de apparaten is algemeen toegela- ten in de lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen. 4 Batterijen /accu’s aanbrengen

1) Druk voorzichtig op het geribbelde oppervlak van

de batterijvakje (11) en schuif het deksel tegelijk naar beneden.

2) Breng twee batterijen van 1,5 V of twee NiMH-

accu’s van 1,2 V, type mignon (AA), aan met de positieve en negatieve aansluitingen zoals in het vakje voorgedrukt.

3) Plaats het deksel terug en laat het vast klikken.

Batterijen /accu’s mogen niet via het huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bv. de inzamel- box in de detail handel). Tip: Voor het snel en eenvoudig opladen van de ac- cu’s die in de apparaten ATS-10R en ATS-10TM wor- den gebruikt, biedt MONACOR speciale laders aan: – laadstation ATS-10PS voor het laden van accu’s van maximaal 2 apparaten tegelijk – laadkoffer ATS-12C voor het laden van accu’s van maximaal 12 apparaten tegelijk – laadkoffer ATS-30C voor het laden van accu’s van maximaal 30 apparaten tegelijk 5 Aansluitingen Schroef op elk apparaat de bijgeleverde antenne (5) vast in de schroefdraadmof ANT. (1). Zender: U kunt de geïntegreerde microfoon (7) of de bijgeleverde dasspeldmicrofoon gebruiken. Indien u de dasspeldmicrofoon gebruikt, sluit u deze aan op de jack MIC. (2) [de geïntegreerde microfoon is daarmee uitgeschakeld]. Plaats het bijgeleverde windscherm op de dasspeldmicro- foon. Klem de microfoon met de clip op uw kleding (bv.das, revers). Ontvanger: De geluidsweergave kan gebeuren via de geïntegreerde luidspreker (7) of via de bijgele- verde oortelefoon. Indien u de oortelefoon gebruikt, sluit u deze aan op de jack EAR. (2) [de luidspreker is hiermee uitgeschakeld] en bevestigt u de telefoon aan de oorschelp. 6 Ingebruikneming

1) Selecteer op de zender met de kanaalkeuzescha-

kelaar CHANNEL SELECT (10) uit de 16 trans- missiekanalen een kanaal waarop moet worden verzonden: Draai de schakelaar met een smal voorwerp, bv. een schroevendraaier, in een van de 16 schakelaarstanden. Voorbeeld: Bij deze schakelaarstand is het kanaal1 geselecteerd. Stel op de ontvanger(s) de schakelaar CHANNEL SELECT (10) in op hetzelfde kanaal.

2) Schakel de zender in: Plaats de schuifschake-

laar (3) in de stand ON. (In de middelste stand STAND BY is de zender weliswaar ook ingescha- keld, maar gedempt; d.w.z. er wordt geen geluid overgedragen.) Na het inschakelen knippert de18 Nederlands LED BATT. LOW (4) kort in het rood en licht ze daarna continu groen op. Schakel de ontvanger(s) in: Plaats de schuif- schakelaar (3) in de stand ON. (In de middelste stand STAND BY is de ontvanger ook inge- schakeld, maar gedempt; d. w. z. er wordt geen geluid via de luidspreker of oortelefoon weer- gegeven.) Na het inschakelen knippert de LED BATT. LOW(4) kort in het rood en licht ze daarna continu groen op. (Wanneer de LED zwak groen oplicht, wordt er geen radiosignaal ontvangen. Dit betekent dat de zender is uitgeschakeld of op een ander kanaal is ingesteld dan de ontvanger.) Wanneer de LED BATT. LOW van een apparaat continu rood oplicht, zijn de batterijen /accu’s bijna leeg.

3) Spreek op de zender in de geïntegreerde micro-

foon of in de aangesloten microfoon en stel met de regelaar VOL (6) het volume in voor het ver- zonden audiosignaal. Stel op de ontvanger(s) met de regelaar VOL(6) het weergavevolume in.

4) Bij slechte of gestoorde ontvangst, controleert

u of a) de ontvangst op een ander transmissiekanaal beter is. b) de afstand tussen de zender en ontvanger te groot is. c) de ontvangst door voorwerpen in de trans- missielijn verstoord is. d) de ontvangst door draaien van de zenderan- tenne kan worden verbeterd.

5) Om de apparaten uit te schakelen, plaatst u de

• schuifschakelaar (3) in de stand OFF: Zender: De LED BATT. LOW (4) wisselt van groen naar rood en gaat vervolgens uit. Ontvanger: De LED BATT. LOW (4) knippert kort in het rood en gaat uit. Opmerking over het meerkanaalbedrijf: Het aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op de plaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hogefrequentiebronnen zoals fluorescentielampen). In optimale omstandigheden kunt u maximaal zeven kanalen tegelijk zonder onderlinge storingen gebruiken. Twee voorbeelden van een gunsti- ge kanaalkeuze voor vier radioverbindingen: Voorbeeld 1: Kanaal 0 – Kanaal 2 – Kanaal 5 – Kanaal B Voorbeeld 2: Kanaal 5 – Kanaal 8 – Kanaal E – Kanaal F 7 Technische gegevens Radiofrequentiebereik: 863 – 865 MHz, opgedeeld in 16 kanalen Zendvermogen: ≤ 10 mW (EIRP) Reikwijdte:
• ca. 190 m Omgevings- temperatuur: p. 0
• – 40 °C Voedingsspanning per apparaat: p. 2
• × batterij van 1,5 V of 2 × NiMH-accu van 1,2 V, type mignon (AA) Afmetingen zonder antenne: p. 65
• × 92 × 25 mm (B × H × D) Gewicht zonder batterijen /accu’s ATS-10R: p. 85
• g ATS-10TM: g Wijzigingen voorbehouden. Deze gebruiksaanwijzing is door de auteurswet be- schermd eigendom van MONACOR p. 78
