Produkttyp	Drahtloser Audioempfänger
Marke	Monacor
Modell	ATS-10R
Funkfrequenzbereich	863–865 MHz, unterteilt in 16 Kanäle
Sendeleistung	≤ 10 mW (EIRP)
Reichweite	ca. 190 m
Stromversorgung	2 Batterien 1,5 V oder NiMH-Akkus 1,2 V, Typ R6
Abmessungen (ohne Antenne)	65 × 92 × 25 mm (B × H × T)
Gewicht (ohne Batterien/Akkus)	85 g
Betriebstemperatur	0–40 °C
Verwendung	Innenbereich, drahtlose Audioübertragung für Gruppenführungen oder mehrsprachige Konferenzen
Hauptfunktionen	Lautstärkeregelung, Kanalwahlschalter (16 Positionen), Schalter ON/STAND BY/OFF, eingebauter Lautsprecher, 3,5 mm Kopfhöreranschluss, abnehmbare Schraubantenne, LED-Anzeige für Status und schwache Batterie
Wartung und Reinigung	Verwenden Sie ein trockenes, weiches Tuch, keine Chemikalien oder Wasser verwenden
Sicherheit	Nur in Innenräumen verwenden, vor Feuchtigkeit und Hitze schützen (0–40 °C), bei längerer Nichtnutzung Batterien entfernen, gleiche Batterie-/Akku-Typen einlegen
Garantie und Haftung	Garantie erlischt bei nicht bestimmungsgemäßem Gebrauch oder Reparatur durch unbefugte Personen
Ersatzteile und Reparierbarkeit	Verfügbare Ladestationen: ATS-10PS (2 Geräte), ATS-12C (12 Geräte), ATS-30C (30 Geräte)
Entsorgung	Entsprechend den örtlichen Vorschriften, Batterien/Akkus nicht im Hausmüll entsorgen

Häufig gestellte Fragen - ATS10R Monacor

Wie schalte ich den Empfänger ATS-10R ein?

Stellen Sie den Schalter (3) auf ON. Die LED BATT. LOW (4) leuchtet kurz rot und dann dauerhaft grün. In der Position STAND BY ist das Gerät eingeschaltet, aber stumm.

Wie wähle ich den Übertragungskanal aus?

Verwenden Sie den Drehschalter CHANNEL SELECT (10) an der Seite des Geräts mit einem schmalen Gegenstand (Schraubendreher). Drehen Sie ihn auf eine der 16 Positionen. Stellen Sie sicher, dass der Sender auf denselben Kanal eingestellt ist.

Was tun, wenn die rote LED dauerhaft leuchtet?

Dies zeigt an, dass die Batterien oder Akkus fast leer sind. Ersetzen oder laden Sie sie so schnell wie möglich.

Kann ich wiederaufladbare Batterien verwenden?

Ja, Sie können NiMH-Akkus 1,2 V Typ R6 verwenden. Sie können direkt im Gerät über eine Ladestation ATS-10PS oder einen Koffer ATS-12C/ATS-30C geladen werden.

Wie schließe ich einen Kopfhörer an?

Schließen Sie den mitgelieferten Kopfhörer an die 3,5-mm-Klinkenbuchse mit der Bezeichnung EAR (2) an. Der eingebaute Lautsprecher wird dann automatisch abgeschaltet.

Was ist die maximale Reichweite des Empfängers?

Die Reichweite beträgt unter optimalen Bedingungen ca. 190 Meter, kann jedoch durch Hindernisse oder Störungen reduziert werden.

Wie reinige ich den Empfänger?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien oder Wasser, da diese das Gerät beschädigen könnten.

Kann ich mehrere Empfänger mit einem Sender verwenden?

Ja, Sie können mehrere ATS-10R-Empfänger mit einem ATS-10TM-Sender verwenden, vorausgesetzt sie sind alle auf denselben Kanal eingestellt. Bis zu 7 Kanäle können gleichzeitig ohne Störungen betrieben werden.

Was tun bei schlechtem oder gestörtem Empfang?

Versuchen Sie, den Übertragungskanal zu wechseln, reduzieren Sie den Abstand zwischen Sender und Empfänger, entfernen Sie Hindernisse oder richten Sie die Antenne des Senders aus, um den Empfang zu verbessern.

Wie entsorge ich den Empfänger am Ende seiner Lebensdauer?

Entsprechend den örtlichen Vorschriften entsorgen Sie weder das Gerät noch die Batterien/Akkus im Hausmüll. Geben Sie sie in dafür vorgesehene Behälter.

BEDIENUNGSANLEITUNG ATS10R Monacor

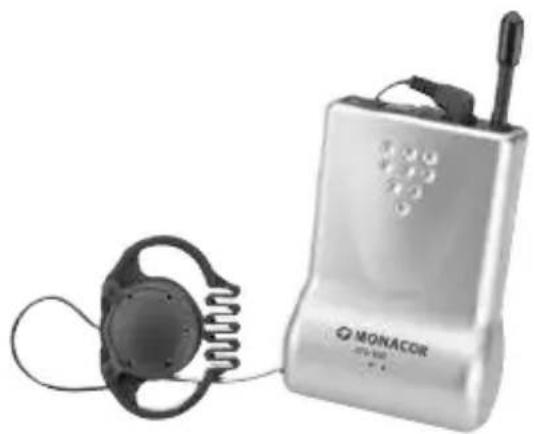

Audio-Übertragungssystem Audio Transmission System

863–865 MHz

Bestell-Nr. • Order No. 24.3500

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

GEBRUIKSAANWIJZING

Bestell-Nr. • Order no. 24.3510

CE

MONACOR WWW.MONACOR.COM

Deutsch......Seite 4

English....Page 7

Français....Page 10

Audio-Übertragungssystem

Diese Anleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht

(Abb. 1: Sender, Abb. 2: Empfänger)

1 Gewindebuchse zum Aufschrauben der Antenne
2 Sender: 3,5-mm-Klinkenbuchse zum Anschließen des mitgelieferten Krawattenmikrofons
Empfänger: 3,5-mm-Klinkenbuchse zum An- schließen des mitgelieferten Ohrhörers

3 Schiebeschalter zum Ein-/Ausschalten

- ON: Gerät eingeschaltet und betriebsbereit - STAND BY: Gerät im Standby-Modus Sender: Das Gerät ist eingeschaltet, überträgt aber kein Audiosignal.

Empfänger: Das Gerät ist eingeschaltet, aber der Ton wird nicht über Lautsprecher oder Ohrhörer wiedergegeben.

- OFF: Gerät ausgeschaltet

4 LED-Statusanzeige

A im Normalbetrieb:

Sender: Nach dem Einschalten blitzt die LED kurz rot auf und leuchtet danach permanent grün. Nach dem Ausschalten wechselt sie kurzzeitig auf Rot und erlischt danach.

Empfänger: Nach dem Ein-/Ausschalten blitzt die LED kurz rot auf. Im Betrieb leuchtet sie permanent grün:

• hell, wenn ein Funksignal vom Sender empfangen wird,
• schwach, wenn kein Funksignal vom Sender empfangen wird.

B bei geringer Ladung der Batterien /Akkus: Leuchtet die LED permanent rot, sind die Batterien bzw. Akkus fast verbraucht.

5 Antenne
6 Lautstärkeregler
7 Sender: eingebautes Mikrofon Empfänger: eingebauter Lautsprecher
8 Kontakte zum Aufladen der eingesetzten Akkus über die Ladestation ATS-10PS oder den Ladekoffer ATS-12C oder ATS-30C
9 Klemme zum Befestigen des Geräts an der Kleidung (z. B. am Gürtel)
10 Drehschalter zur Auswahl des Übertragungskanals (16 Schalterstellungen)
11 Batteriefachdeckel

2 Wichtige Hinweise

Das Gerät entspricht allen relevanten Richt linien der EU und trägt deshalb das €Zeichen.

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Feuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40 °C).
• Verwenden Sie für die Reinigung nur ein trockenes weiches Tuch, niemals Chemikalien oder Wasser.

- Setzen Sie immer zwei Batterien bzw. Akkus des gleichen Typs ein.

- Nehmen Sie bei längerem Nichtgebrauch die Batterien /Akkus sicherheitshalber heraus. So bleibt das Gerät bei einem eventuellen Auslaufen der Batterien/Akkus unbeschädigt.

- Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultie rende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vor schriften.

3 Einsatzmöglichkeiten

Mit einem oder mehreren Empfänger / n ATS-10R und einem Sender ATS-10TM lässt sich ein drahtloses 16-Kanal-Audio-Übertragungssystem aufbauen, das im Frequenzbereich 863 – 865 MHz arbeitet. Das System eignet sich speziell für Anwendungen, bei denen das Signal einer Tonquelle mehreren Personen zugeführt werden soll, z. B. für Gruppenführungen oder mehrsprachige Vorträge.

3.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass der Empfänger ATS-10R und der Sender ATS-10TM der Richtlinie 2014 / 53 / EU entsprechen. Die EU-Konformitätserklärungen sind im Internet verfügbar: www.monacor.de

Die Geräte sind für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen. Der Betrieb der Geräte ist anmelde- und gebührenfrei.

4 Batterien/Akkuseinsetzen

1) Die geriffelte Fläche auf dem Batteriefachdeckel (11) leicht eindrücken und den Deckel gleichzeitig nach unten abziehen.
2) Zwei 1,5-V-Batterien oder 1,2-V-NiMH-Akkus der Größe Mignon, mit den Plus- und Minusan-schlüssen wie im Fach aufgedruckt, einsetzen.
3) Den Deckel wieder aufsetzen und einrasten.

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Geben Sie sie gemäß den örtlichen Vorschriften in den Sondermüll.

Tipp: Für das schnelle und einfache Aufladen der Akkus, die in den Geräten ATS-10R und ATS-10TM eingesetzt sind, bietet MONACOR spezielle Ladegeräte an:

– Ladestation ATS-10PS zum Laden der Akkus von bis zu 2 Geräten gleichzeitig

• Ladekoffer ATS-12C zum Laden der Akkus von bis zu 12 Geräten gleichzeitig
• Ladekoffer ATS-30C zum Laden der Akkus von bis zu 30 Geräten gleichzeitig

5 Anschlüsse

An jedem Gerät die beiliegende Antenne (5) in die Gewindebuchse ANT. (1) schrauben.

Sender: Es kann das eingebaute Mikrofon (7) oder das beiliegende Krawattenmikrofon genutzt werden. Bei Verwendung des Krawattenmikrofons dieses an die Buchse MIC. (2) anschließen (das eingebaute Mikrofon ist damit abgeschaltet). Den mitgelieferten Windschutz auf das Krawattenmikrofon setzen. Das Mikrofon über seinen Halter an der Kleidung (z. B. Krawatte, Revers) festklemmen.

Empfänger: Die Tonwiedergabe kann über den eingebauten Lautsprecher (7) oder den mitgelieferten Ohrhörer erfolgen. Bei Verwendung des Ohrhörers diesen an die Buchse EAR. (2) anschließen (der Lautsprecher ist damit abgeschaltet) und den Hörer an der Ohrmuschel befestigen.

6 Inbetriebnahme

1) Am Sender mit dem Kanalwahlschalter CHANNEL SELECT (10) aus den 16 Übertragungskanälen den Kanal auswählen, auf dem gesendet werden soll: Den Schalter mit einem schmalen Gegenstand, z. B. Schraubendreher, auf eine der 16 Schalterpositionen drehen.

Beispiel: Bei dieser Schalterposition ist Kanal 1 angewählt.

Am Empfänger bzw. an den Empfängern den Schalter CHANNEL SELECT (10) auf den gleichen Kanal einstellen.

2) Den Sender einschalten: Den Schiebeschalter (3) auf ON stellen. (In der Mittelstellung STAND BY ist der Sender zwar auch eingeschaltet, aber stumm, d. h. es wird kein Ton übertragen.) Nach

dem Einschalten blitzt die LED BATT. LOW (4) kurz rot auf und leuchtet dann permanent grün.

Den bzw. die Empfänger einschalten: Den Schiebeschalter (3) auf ON stellen. (In der Mittelstellung STAND BY ist der Empfänger auch eingeschaltet, aber stumm d. h. kein Ton wird über Lautsprecher oder Ohrhörer wiedergegeben.) Nach dem Einschalten blitzt die LED BATT. LOW (4) kurz rot auf und leuchtet dann permanent grün. (Leuchtet sie nur schwach grün, wird kein Funksignal empfangen, d. h. der Sender ist ausgeschaltet oder auf einen anderen Kanal als der Empfänger eingestellt.)

Leuchtet die LED BATT. LOW eines Geräts permanent rot, sind die Batterien /Akkus fast verbraucht.

3) Am Sender in das eingebaute Mikrofon oder das angeschlossene Mikrofon sprechen und mit dem Regler VOL (6) die Laut stärke für das gesendete Audiosignaleinstellen.

Am Empfänger bzw. an den Empfängern mit dem Regler VOL (6) die Wieder gabelautstärke einstellen.

4) Bei schlechtem oder gestörtem Empfang überprüfen, ob

a) auf einem anderen Übertragungskanal der Empfang besser ist.
b) den Abstand zwischen Sender und Empfänger zu groß ist.
c) der Empfang durch Gegenstände in der Übertragungsstrecke gestört ist.
d) sich der Empfang durch Schwenken der Senderantenne verbessern lässt.

5) Zum Ausschalten der Geräte den Schiebeschalter (3) auf OFF stellen:

Sender: Die LED BATT. LOW (4) wechselt von Grün auf Rot und erlischt danach.

Empfänger: Die LED BATT. LOW (4) blitzt kurz rot auf und erlischt danach.

Hinweis zum Mehrkanalbetrieb:

Die Anzahl der Kanäle, die sich parallel nutzen lassen, hängt von den Bedingungen am Einsatzort ab (z. B. von Störungen durch Sender anderer Funksysteme oder Hochfrequenz-Quellen wie Leuchtstofflampen). Unter optimalen Bedingungen lassen sich max. sieben Kanäle gleichzeitig betreiben, ohne sich gegenseitig zu stören. Zwei Beispiele für eine günstige Kanalwahl für vier Funkstrecken:

Beispiel 1: Kanal 0 – Kanal 2 – Kanal 5 – Kanal B

Beispiel 2: Kanal 5 – Kanal 8 – Kanal E – Kanal F

7 Technische Daten

Funkfrequenzbereich: 863–865 MHz, aufgeteilt in 16 Kanäle

Sendeleistung: . . . . . ≤ 10 mW (EIRP)

Reichweite: ..... ca. 190 m

Einsatztemperatur: .. 0 – 40 °C

Stromversorgung

je Gerät: 2 × 1,5 -V-Batterie oder 2 × 1,2 -V-NiMH-Akku, Größe Mignon (AA)

Abmessungen

ohne Antenne:....65 × 92 × 25 mm (B × H × T)

Gewicht

ohne Batterien/Akkus

ATS-10R:....85g

ATS-10TM: ..... 78g

Änderungen vorbehalten.
