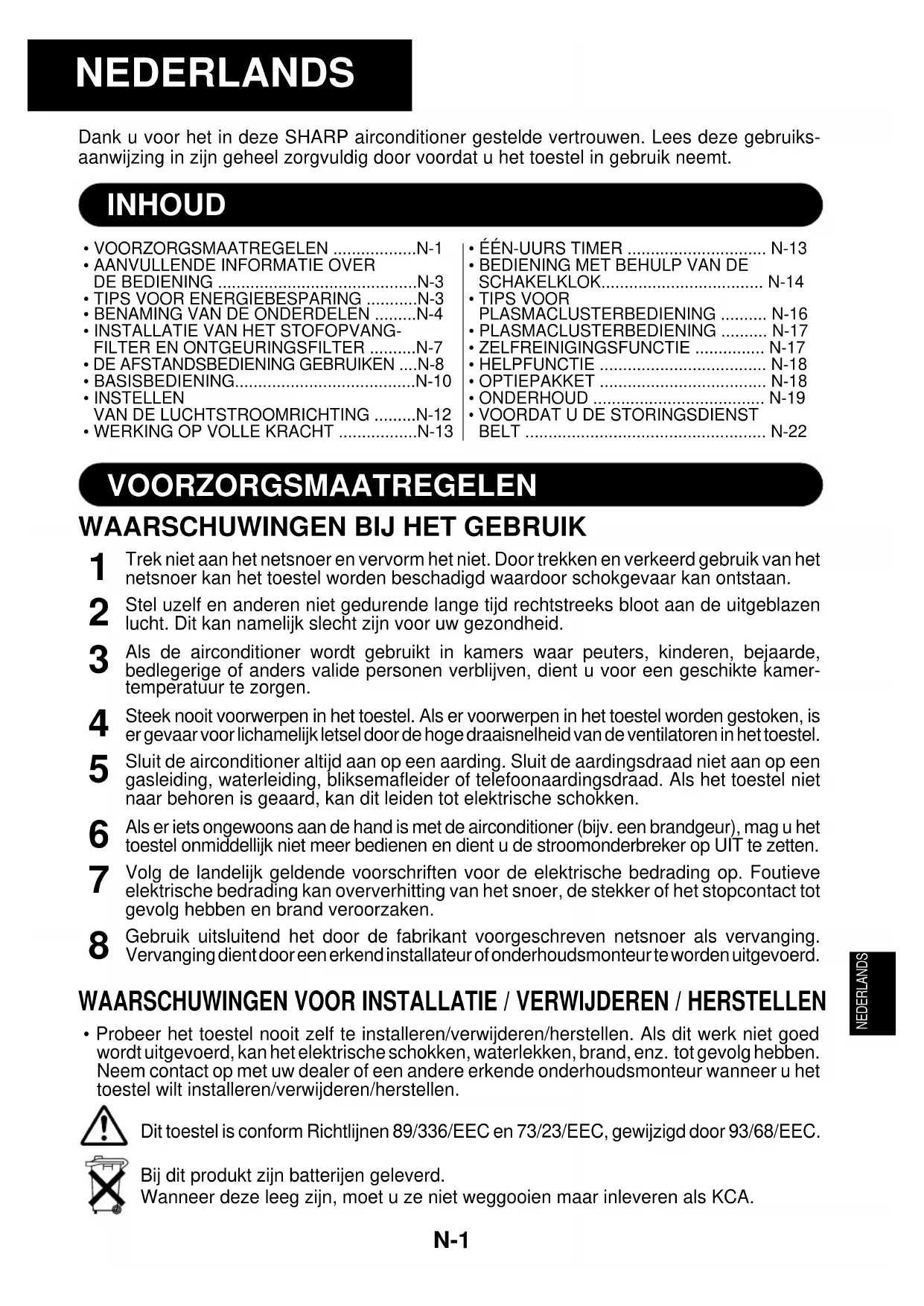

GEBRUIKSAANWIJZING AEXM24CR SHARP

Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van hetnetsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazenlucht. Dit kan namelijk slecht zijn voor uw gezondheid. Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarde,bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamer-temperatuur te zorgen. Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, iser gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel. Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op eengasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel nietnaar behoren is geaard, kan dit leiden tot elektrische schokken. Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u hettoestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op UIT te zetten. Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieveelektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact totgevolg hebben en brand veroorzaken. Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging.Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goedwordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben.Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u hettoestel wilt installeren/verwijderen/herstellen.Dit toestel is conform Richtlijnen 89/336/EEC en 73/23/EEC, gewijzigd door 93/68/EEC.Bij dit produkt zijn batterijen geleverd.Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.VOORZORGSMAATREGELEN

Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan.

Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.

Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt.

Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.

Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.

Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.

Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan.

Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin in het toestel draait een ventilator die u eventueel zou kunnen verwonden.

Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.

Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht. Let erop dat jonge kinderen niet met de airconditioner spelen.

WAARSCHUWINGEN BIJ DE PLAATSING/INSTALLATIE

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.

• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan. Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.

• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.

• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonder- breker om elektrische schokken te voorkomen. N-2NEDERLANDS BINNENTEMP. BUITENTEMP. KOELEN bovenste 32˚C D.T. 43˚C D.T. limiet 23˚C N.T. - onderste 21˚C D.T. 21˚C D.T. limiet 15˚C N.T. - VERWARMEN bovenste 27˚C D.T. 24˚C D.T. limiet - 18˚C N.T. onderste 20˚C D.T. -7˚C D.T. limiet - -8˚C N.T.

AANVULLENDE INFORMATIE OVER DE BEDIENING

• De ingebouwde beveili-ging kan ervoor zorgen dathet toestel niet kan wordengebruikt buiten dit bereik.• Er kan zich condens op deluchtuitlaat vormen als hettoestel voortdurend in defunctie KOELEN of DRO-GEN werkt en de lucht-vochtigheid groter is dan 80%. D.T. = Drogebol-temperatuur N.T. = Nattebol-temperatuur VOORVERWARMFUNCTIE Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnen- ventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast. ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buitenunit vormt terwijl het toestel op VER- WARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnenen buitenventilatoren stopgezet.

• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet. WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.

Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmings- toestel te gebruiken.

• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking. Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok. De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld. N-3

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Als u de thermostaat 1°C hoger instelt dan de gewenste temperatuur in de functie KOELEN en 2°C lager in de functie VERWARMEN, zal u ongeveer 10 procent energie besparen.

• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.

• Sluit vensters en deuren tijdens het koelen en verwarmen. STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHT-

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.BENAMING VAN DE ONDERDELEN 1 STOFOPVANGFILTER (niet-wasbaar) 2 ONTGEURINGSFILTER (wasbaar) 3 Inlaat (lucht) 4 Opklapbaar paneel 5 Luchtfilters 6 AUX.-toets 7 ONTVANGST-venster 8 Indicatorpaneel 9 Verticaal instelbare jaloezieën 0 Horizontaal instelbare jaloezieën q Uitlaat (lucht) w Afstandsbediening e BUITEN- temperatuurindicator (groen

BUITEN-UNIT OPMERKING: De toestellen kunnen in werkelijkheid iets verschillen van bovenstaande afbeeldingen. BINNEN-UNIT ! Inlaat (lucht) @ Verbindingskabel # Koelstofbuis $ Uitlaat (lucht) N-4 ECO POWER

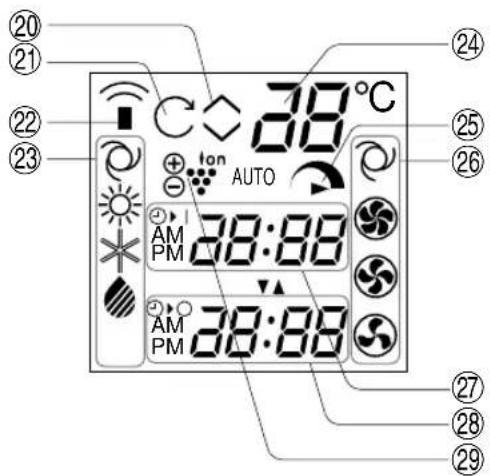

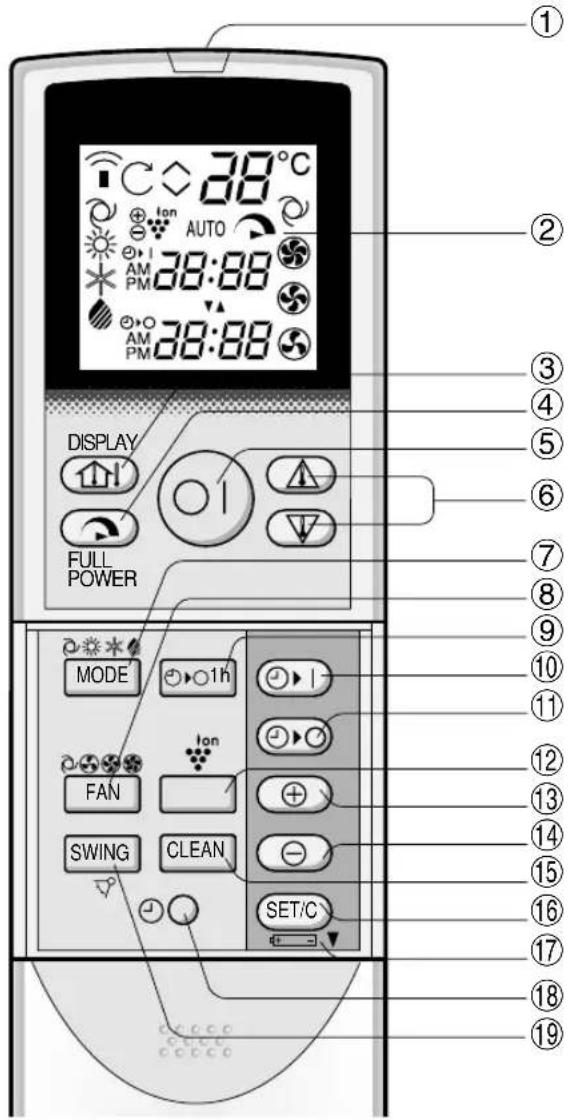

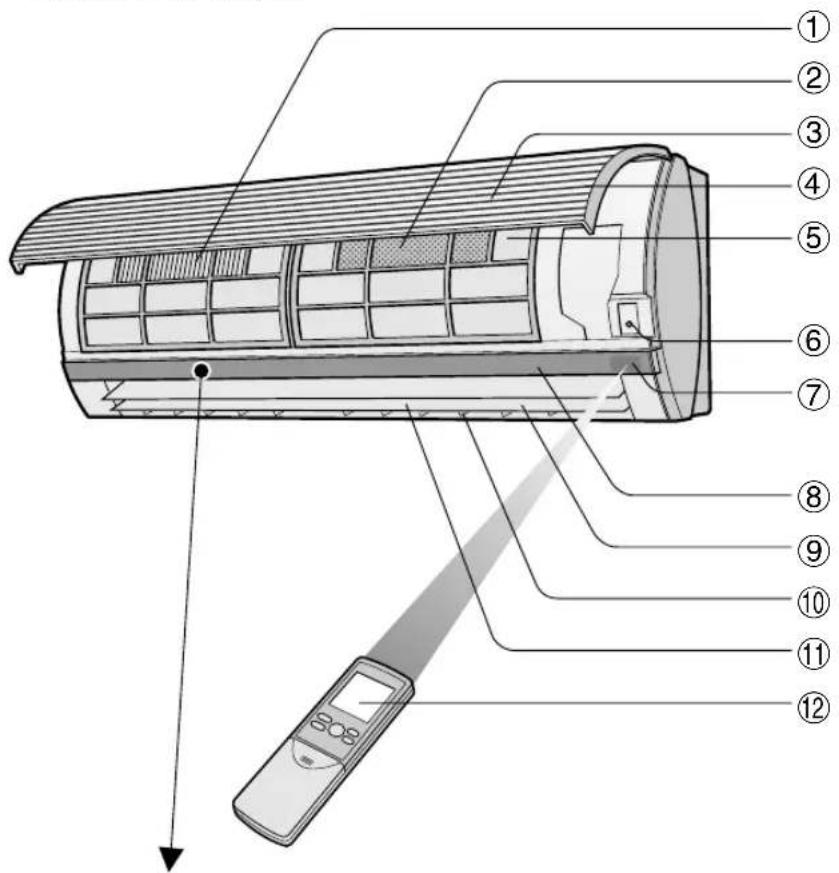

AE-XM24CRAFSTANDSBEDIENING 1 ZENDER 2 DISPLAY (LCD-scherm) 3 DISPLAY-toets 4 VOLLE KRACHT-toets (FULL POWER) 5 AAN/UIT-toets 6 THERMOSTAAT-toets 7 FUNCTIE-toets (MODE) 8 VENTILATOR-toets (FAN) 9 ÉÉN-UURS TIMER-toets 0 TIMER AAN-toets (voor instelling van de timer) q TIMER UIT-toets (voor instelling van de timer) w PLASMACLUSTER-toets (uitsluitend voor modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) e TIJD VOORUIT-toets r TIJD ACHTERUIT-toets t ZELFREINIGING-toets (CLEAN) (uitsluitend voor modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) y TIMER INSTEL/ANNULEER-toets (SET/C) u Duidt aan dat het BATTERIJVAK zich onder dit teken bevindt i KLOK-toets o ZWENK-toets (SWING) j TIMER AAN-INDICATOR/KLOK Duidt de ingestelde tijd van de aan- timer of de huidige tijd aan. k TIMER UIT-INDICATOR Duidt de ingestelde tijd voor de uit- timer of de één-uurs timer aan. l PLASMACLUSTERSYMBOOL (uitsluitend voor modellenAY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) N-6 p THERMOSTAATINSTELLING VOOR AUTO-

EN ONTGEURINGSFILTER Het stofopvangfilter en het ontgeuringsfilter zijn verpakt als accessoires van dit toestel. Tijdens de werking van de airconditioner verwijderen de filters stof en tabaksrook uit de lucht en voeren ze zuivere lucht af.

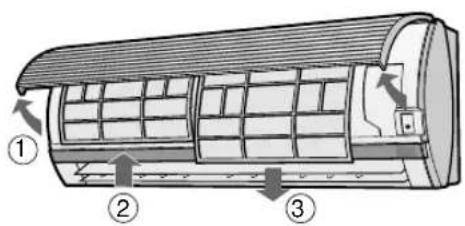

Verwijder de luchtfilters. 1 Open het opklapbare paneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

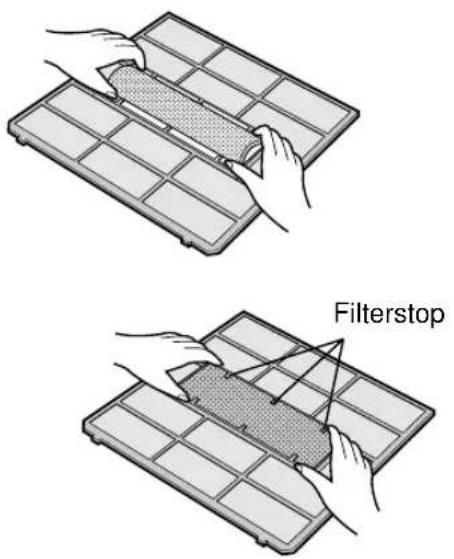

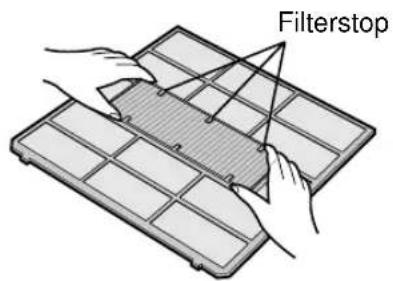

Plaats het stofopvangfilter en het ont- geuringsfilter onder de filterstoppen op het luchtfilter.

Plaats de luchtfilters terug. 1 Plaats de luchtfilters terug in de oor- spronkelijke stand. 2 Sluit het opklapbare paneel. 3 Druk het met de pijl aangegeven ge- deelte van het paneel stevig aan om het paneel te vergrendelen.

• De filters zitten verzegeld in een plastic zak om hun stofopvangeffect te bewaren. Open de zak niet voordat u de filters gaat gebruiken. (Anders zal de levensduur van de filters afnemen.)

• Stel de filters niet bloot aan direct zonlicht. (Anders zal de kwaliteit ervan verminderen.) STOFOPVANGFILTER (grijs)Plaats de zwarte zijde naar boven.FilterstopONTGEURINGSFILTER (groen) N-7 (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

oorzorgsmaatregelen1 Verwijder het deksel van deafstandsbediening. Leg twee batterijen in het vak en let hierbij op de polen — en — .

• Op het display verschijnt “AM6:00” wanneer de batterijen juistzijn geplaatst. Plaats het deksel terug.

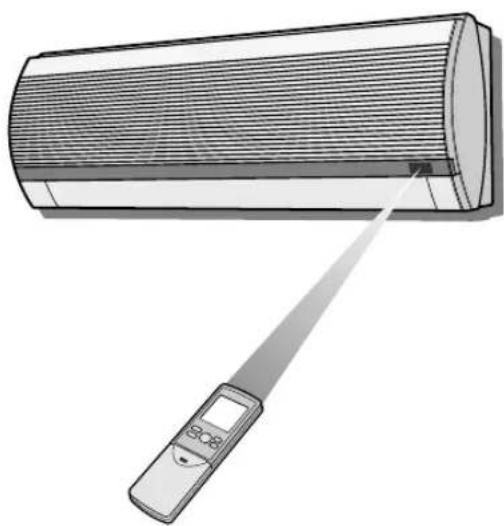

DE AFSTANDSBEDIENING GEBRUIKEN

GEBRUIKEN N-8 OPMERKINGEN:

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk wordenvervangen door nieuwe batterijen van hetzelfde type.• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert,verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurendelangere tijd niet wordt gebruikt. Richt de afstandsbediening op het ontvangstvenster van de binnen- unit en druk op de gewenste toets. De eenheid geeft een geluids- signaal wanneer het signaal van de afstandsbediening is ontvangen.
• Zorg ervoor dat er geen gordijnen ofandere voorwerpen tussen de afstands-bediening en de binnenunit zijn.• De afstandsbediening heeft een bereikvan ongeveer 7 meter. BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

DE AFSTANDSBEDIENING GEBRUIKEN

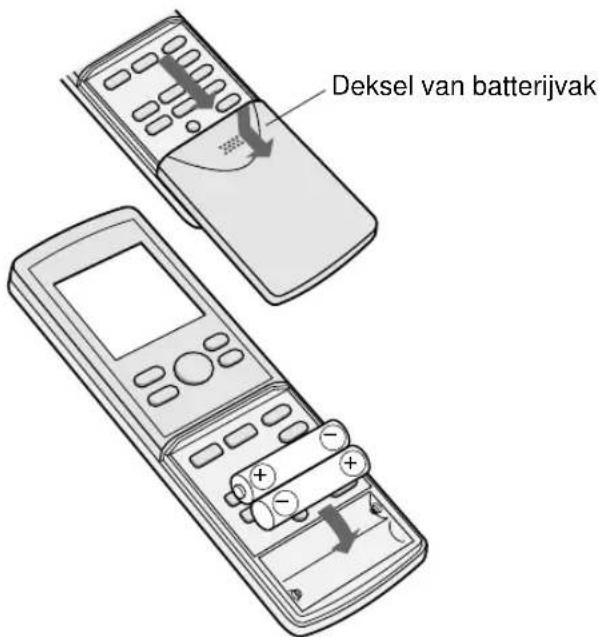

Deksel van batterijvak

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.

• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.

• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.

• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwar- mingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

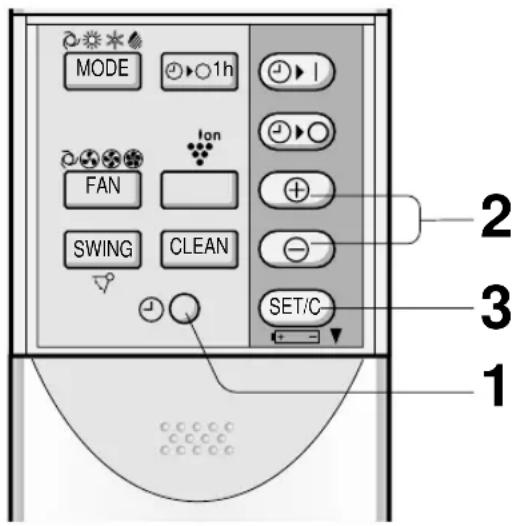

INSTELLEN VAN DE HUIDIGE TIJD

Er zijn twee tijdsaanduidingen: 12-uuraanduiding en 24-uur- aanduiding.

Om de 12-uuraanduiding in te stellen, drukt u eenmaal op de KLOK-toets in de eerste stap. Om de 24-uuraanduiding in te stellen, drukt u tweemaal op de KLOK-toets in de eerste stap.

Druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de huidige tijd in te stellen.

• Houd de toets ingedrukt om de tijdsaanduiding op het display snel te doen vooruit- of achteruitlopen.

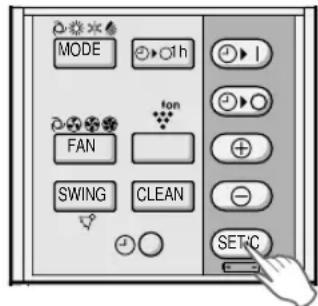

Druk op de SET/C-toets.

• De dubbelepunt (:) knippert om aan te duiden dat de klok in werking is. OPMERKING:

• De huidige tijd kan niet worden ingesteld wanneer de timer wordt gebruikt.

Voorbeeld: 5 uur in de namiddag Klok Display 12-uuraanduiding PM 5:00 24-uuraanduiding 17:00 SWINGCLEAN FAN MODE SET/C De PLASMACLUSTER- enZELFREINIGING-toetsen zijn uitsluitendvoorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.Druk op de VENTILATOR-toets (FAN) om de gewenste ventilatorsnelheid in te stellen.

DISPLAY FULL POWERSWINGCLEAN FAN MODE SET/C

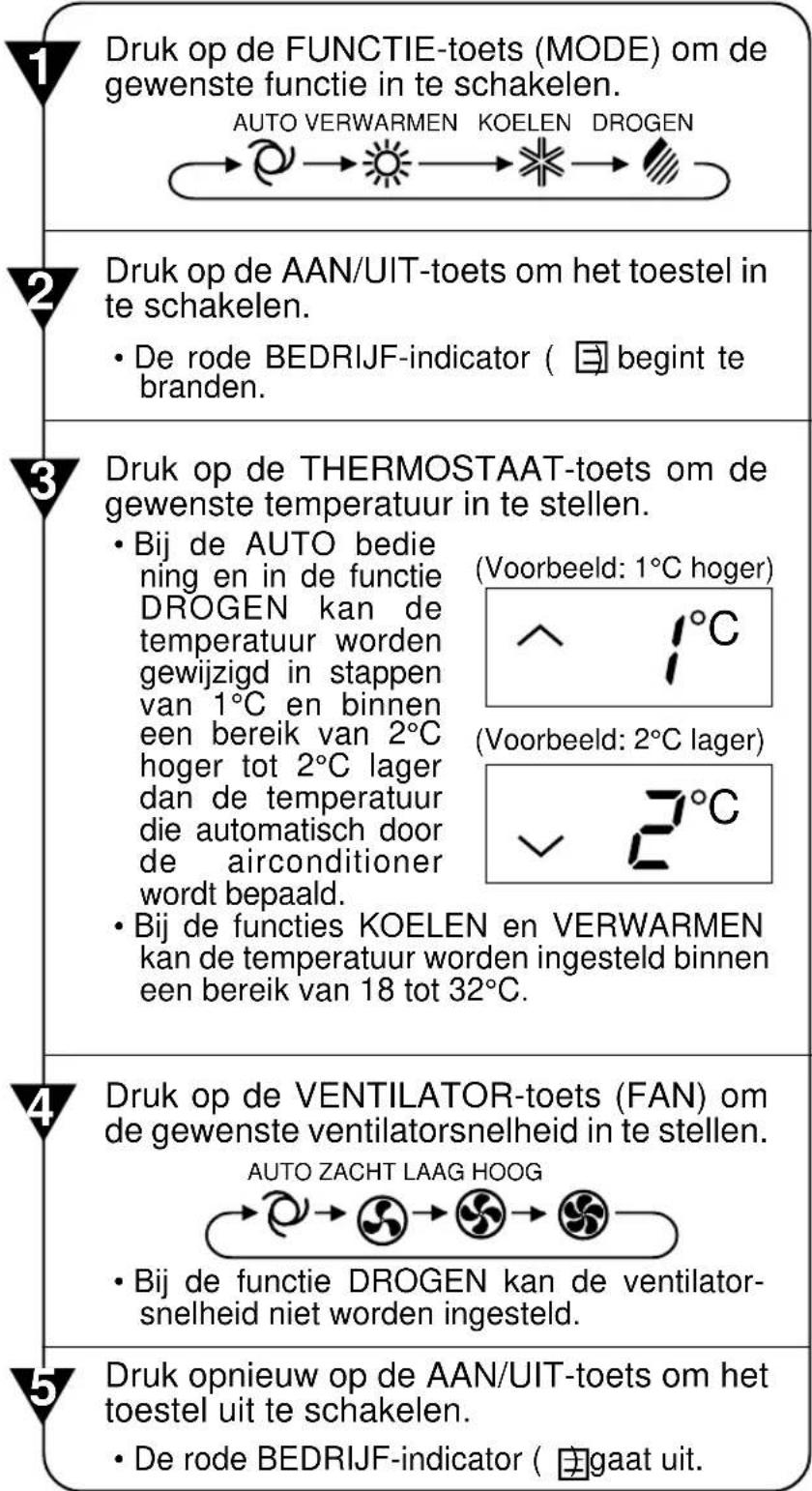

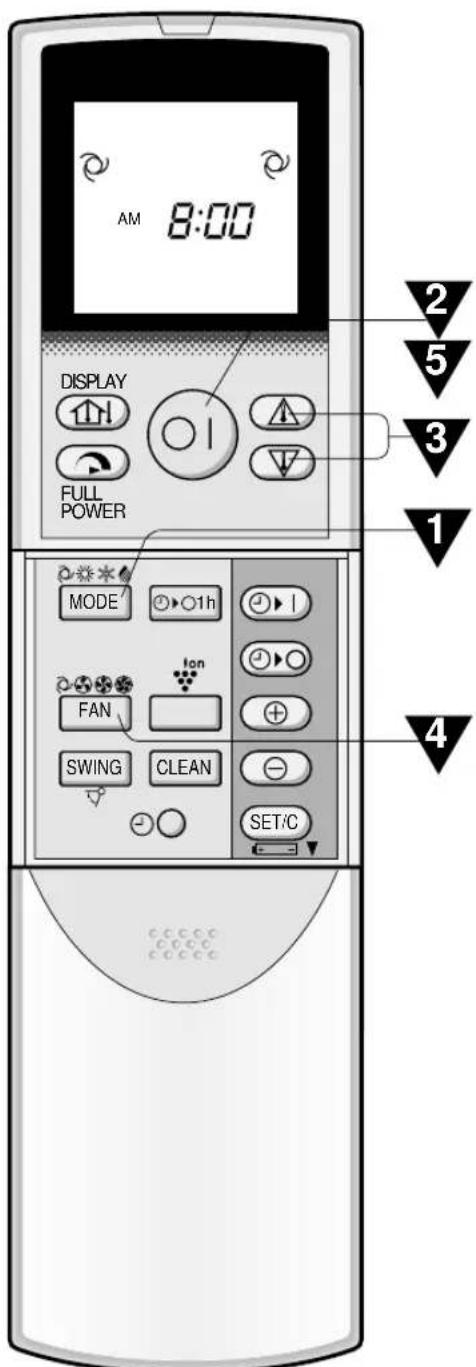

Druk op de THERMOSTAAT-toets om de gewenste temperatuur in te stellen.

• Bij de AUTO bedie ning en in de functie DROGEN kan de temperatuur worden gewijzigd in stappen van 1°C en binnen een bereik van 2°C hoger tot 2°C lager dan de temperatuur die automatisch door de airconditioner wordt bepaald.

• Bij de functies KOELEN en VERWARMEN kan de temperatuur worden ingesteld binnen een bereik van 18 tot 32°C.

Druk op de AAN/UIT-toets om het toestel in te schakelen.

Druk op de FUNCTIE-toets (MODE) om de gewenste functie in te schakelen.

• Bij de functie DROGEN kan de ventilator- snelheid niet worden ingesteld. Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen.

• De rode BEDRIJF-indicator ( ) gaat uit. (Voorbeeld: 1°C hoger)

(Voorbeeld: 2°C lager) OPMERKINGEN: Deze airconditioner is een meervoudig model waarbij twee (of drie) binnen-units zijn aangesloten op één buiten- unit. Wanneer de ingestelde functie tussen de binnen-units onderling verschilt, kan het zijn dat de later bediende binnen-unit(s) niet werkt (werken).

• Wanneer de binnen-unit(s) werkt (werken) in de functie VERWARMEN, kan (kunnen) de andere binnen- unit(s) niet werken in de functies KOELEN of DROGEN.

• Waneer de binnen-unit(s) werkt (werken) in de functies KOELEN of DROGEN, kan (kunnen) de andere binnen-unit(s) niet werken in de functie VERWARMEN. Wanneer de functie van de later bediende binnen-unit(s) verschillend is van de functie van de binnen-unit(s) die reeds in gebruik is (zijn), zult u na 4 seconden een lange pieptoon horen. De temperatuurindicator op het indicatorpaneel zal “ ” aangeven en het BEDRIJF-indicator en het SCHAKELKLOK-indicator zullen afwisselend knipperen. Dit duidt aan dat de later bediende binnen-unit(s) niet werkt (werken). Wijzig in dit geval de functie van de afstandsbediening en stuur hetzelfde functiesignaal als voor de functie waarin de andere binnen-unit(s) werkt (werken). De later bediende binnen-unit(s) geeft (geven) tweemaal een pieptoon weer en treedt (treden) in werking. De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY- XPM7CR/AY-XPM9CR/AY-XPM12CR.

• Als tijdens de werking de buitentemperatuur wijzigt, zullen de temperatuurinstellingen automatisch verschuiven zoals getoond op de grafiek.

• De functie van de eerst bediende binnen- unit heeft voorrang op de functie van de andere binnenunit(s) zonder verwijzing naar de tabel.

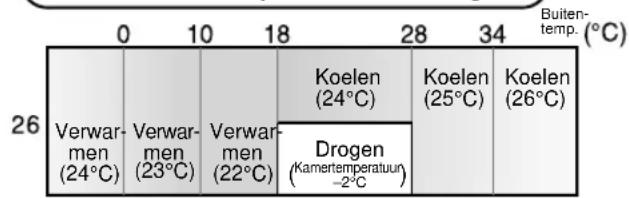

TIPS VOOR DE AUTO FUNCTIE

Als het toestel is ingeschakeld worden in de AUTO stand de temperatuurinstelling en de stand automatisch gekozen op basis van de kamertemperatuur en de buitentemperatuur. Functies en Temperatuurinstellingen De cijfers tussen ( ) zijn temperatuur-instellingenBinnentemp. Verwar- men (24°C) Verwar- men (23°C) Verwar- men (22°C)Buiten-temp.Koelen(24°C)Drogen Kamertemperatuur –2°CKoelen(25°C)Koelen(26°C) ECO ECO ECO ECO

TIPS VOOR HET INDICATORPANEEL

Telkens wanneer u op de DISPLAY-toets drukt, zal het indicatorpaneel veranderen op de volgende manier. De kamertemperatuur en het VERMOGENS- CONTROLEINDICATOR verschijnen op het display. De buitentemperatuur en het VERMOGENS- CONTROLEINDICA- TOR verschijnen op het display. Er verschijnt niets op het display. VERMOGENSCONTROLEINDICATOR Wanneer de kamer- of buitentemperatuur op het display verschijnt, zal de VERMOGENS- CONTROLEINDICATOR oplichten in vier niveaus voor de functies KOELEN en VERWARMEN (3 niveaus voor de functie DROGEN), om het werkingsvermogen aan te duiden. Wanneer de airconditioner met maximumvermogen werkt in de functies KOELEN en VERWARMEN, zal op het indicatorpaneel de aanduiding “Power” oplichten en “Eco” uitgaan. OPMERKINGEN:

• De temperaturen die verschijnen op het display zijn waarden bij benadering en kunnen afwijken van de eigenlijke temperaturen.

• Temperatuurweergavebereik Kamertemperatuur: 0°C ~ 40°C ( verschijnt op het display wanneer de temperatuur minder dan 0°C bedraagt en verschijnt wanneer de temperatuur meer dan 40°C bedraagt.) Buitentemperatuur: –9°C ~ 45°C ( verschijnt op het display wanneer de temperatuur minder dan –9°C bedraagt en verschijnt wanneer de temperatuur meer dan 45°C bedraagt.)

verschijnt op het display tijdens de eerste 120 seconden van de bediening terwijl de temperaturen worden gedetecteerd. (De temperatuurdetectie kan langer dan 120 seconden duren wanneer de andere binnen-unit(s) reeds in gebruik is (zijn).)

wordt getoond gedurende 5 seconden wanneer de unit niet in gebruik is. DISPLAY FULL POWER (AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)(AY-XM7CR/AY-XM9CR/AY-XM12CR) Kamertemperatuur- indicator VERMOGENSCONTROLE- INDICATOR Temperatuur- indicator Buitentemperatuur- indicator Kamertemperatuur- indicator Temperatuur- indicator VERMOGENSCONTROLE- INDICATOR Buitentemperatuur- indicatorDe functies KOELEN en DROGEN Horizontale luchtstroming VERWARMEN-functie Diagonale luchtstroming N-12

INSTELLEN VAN DE LUCHTSTROOMRICHTING

VERTICALE LUCHTSTROOMRICHTING Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

INSTELLEN VAN DE LUCHTSTROOMRICHTING

DROGENDe functies KOELEN enVERWARMEN-functieHet instelbereik is beper-kter dan het ZWENK-bereik om condens-druppels te voorkomen.Het instelbereik is groter,zodat de luchtstroomnaar de vloer kan wordengericht. Pak de horizontaal instelbare jaloe- zieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in. Druk eenmaal op de ZWENK- toets (SWING) van de afstands- bediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend. Druk nogmaals op de ZWENK- toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeel- ding.

• De gewijzigde positie wordt in het geheugen opgeslagen en de vol- gende keer dat u het toestel ge- bruikt wordt automatisch dezelfde positie ingesteld. Instelbereik LET OP Stel de verticaal instelbare jaloezieën nooit met de hand in.

Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.

• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan. Wanneer de airconditioner met de ventilatorsnelheid “ZACHT” wordt gebruikt, mogen de horizontaal instelbare jaloezieën niet gedurende langere tijd in de uiterste standen naar links of rechts worden gezet. Anders kan zich condens op de jaloezieën vormen. HORIZONTALE LUCHTSTROOMRICHTINGNEDERLANDS N-13

WERKING OP VOLLE KRACHT

In deze stand werkt de airconditioner met het maximumvermogen en koelt of verwarmt hij de kamer zodanig snel dat u het toestel kunt inschakelen wanneer u net bent thuisgekomen.

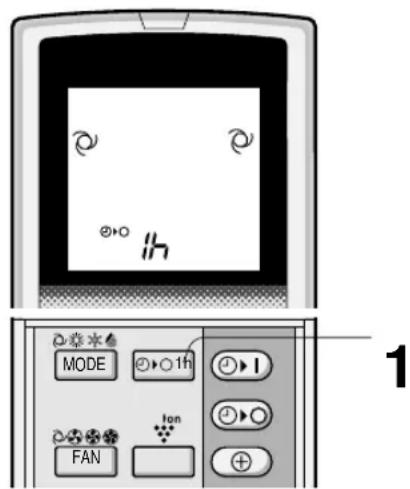

Druk op de ÉÉN-UURS TIMER-toets.

• Op het display van de afstandsbediening verschijnt“ ”.• De oranje SCHAKELKLOK-indicator ( ) op het toestelbegint te branden.• Het toestel wordt na een uur automatisch uitge-schakeld. UITSCHAKELEN Druk op de TIMER ANNULEER-toets (SET/C).
• De oranje SCHAKELKLOK-indicator ( ) op het toestelgaat uit. U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator ( ) en de oranje SCHA-KELKLOK-indicator ( ) op het toestel gaat uit.

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na één uur automatisch uitgeschakeld. ÉÉN-UURS TIMER

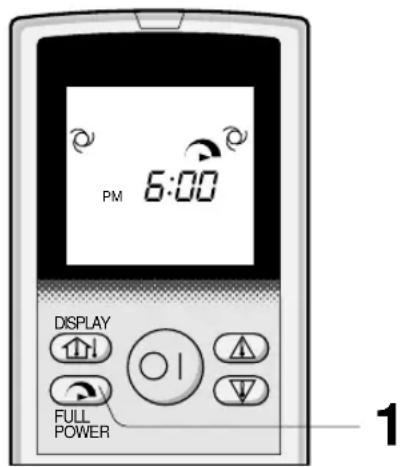

Om de werking op VOLLE KRACHT te activeren, drukt u tijdens de bediening op de VOLLE KRACHT- toets (FULL POWER).

• Op het display van de afstandsbediening verschijnt“ ”.• De temperatuursaanduiding zal uitgaan. UITSCHAKELEN Druk nogmaals op de VOLLE KRACHT-toets (FULL POWER).
• De werking op VOLLE KRACHT wordt eveneensgeannuleerd bij wijziging van de bedieningsfunctie ofbij het uitschakelen van het toestel. OPMERKING:
• U kunt geen temperatuur en ventilatorsnelheid instellen bij werking op VOLLE KRACHT. OPMERKINGEN:

• De ÉÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.

• Wanneer de ÉÉN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende één uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de ÉÉN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de ÉÉN-UURS TIMER-toets.• Als de TIMER AAN en/of TIMER UIT ingesteld zijn, annuleert de TIMER ANNULEER-toets(SET/C) alle instellingen.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen

Druk op de TIMER UIT-toets ( ). De TIMER UIT-indicator gaat knipperen; drukop de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijdkan worden ingesteld in stappen van 10minuten.) Richt de afstandsbediening op het signaal-ontvangstvenster op het toestel en druk op deTIMER INSTEL-toets (SET/C).• De oranje SCHAKELKLOK-indicator ( op het toestel begint te branden.• De eenheid geeft een geluidssignaal wanneerhet signaal van de afstandsbediening is ont-vangen. OPMERKING: Alvorens de timer in te stellen, controleert u of de klok juist ingesteld is overeenkomstig dehuidige tijd.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

AUTOMATISCH UITSCHAKELEN Annuleer eerst de instelling van de TIMER enstel hem vervolgens opnieuw in.SCHAKELTIJDEN WIJZIGENANNULEREN VAN DE TIMERFUNCTIEDruk op de TIMER ANNULEER-toets (SET/C).• De oranje SCHAKELKLOK-indicator ( ) ophet toestel gaat uit.• Op het display vande afstandsbedien-ing verschijnt de hui-dige tijd.TIPS VOOR AUTOMATISCHUITSCHAKELENWanneer de UITSCHAKELTIJD is inge-steld om het toestel automatisch uit teschakelen, wordt de temperatuurautomatisch bewaakt om te voorkomendat het in de kamer te heet of te koud wordtterwijl u slaapt. (Automatische sluimer-functie) KOELEN/DROGEN-FUNCTIE:

• Een uur nadat de bediening via deschakelklok begonnen is, wordt dethermostaat automatisch 1°C hoger gezetdan de oorspronkelijke instelling. VERWARMEN-FUNCTIE:
• Een uur nadat de bediening via de schakel-klok begonnen is, wordt de thermostaatautomatisch 3°C lager gezet dan deoorspronkelijke instelling.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR. De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-

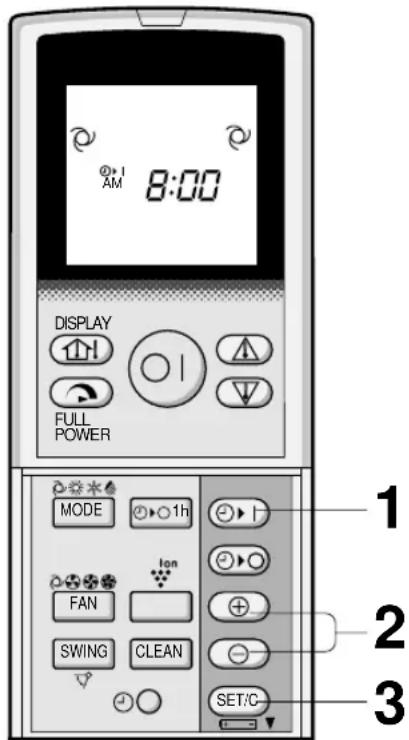

De TIMER AAN-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan worden ingesteld in stappen van 10 minuten.)

Richt de afstandsbediening op het signaalontvangst- venster op het toestel en druk op de TIMER INSTEL- toets (SET/C).

• De oranje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.

• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ont- vangen.

• Het toestel wordt vóór het ingestelde tijdstip inge- schakeld zodat de kamer de gewenste tempe- ratuur kan bereiken tegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

• Als de binnen-unit(s) werkt (werken) in een be- paalde functie terwijl de TIMER AAN wordt inge- steld voor een andere unit in een andere functie, zal de timer de vereiste bediening niet inscha- kelen. Voorbeeld: Om de werking uit te schakelen om 11 uur ’s avonds en te hervatten (met dezelfde functie- en tempera- tuurinstellingen) en de kamertemperatuur op het gewenste niveau te brengen om 7 uur ’s ochtends.

Stel de TIMER UIT in op 11 uur ’s avonds tijdens de bediening.

Stel de TIMER AAN in op 7 uur ’s ochtends. De pijl ( of ) tussen de TIMER AAN-indicator en de TIMER UIT-indicator geeft aan welke timer eerst zal worden geactiveerd. N-15 OPMERKINGEN:

• U kunt de AAN-TIMER en UIT-TIMER niet programmeren als u het toestel wilt gebruiken met verschillende temperaturen of andere instellingen.

• Elk van de timers kan worden geprogrammeerd om als eerste te worden geactiveerd. U kunt de AAN- en de UIT-timer in combinatie gebruiken. GECOMBINEERD GEBRUIK VAN DE AAN- EN DE UIT-TIMER

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/

AY-XPM9CR/AY-XPM12CR.N-16

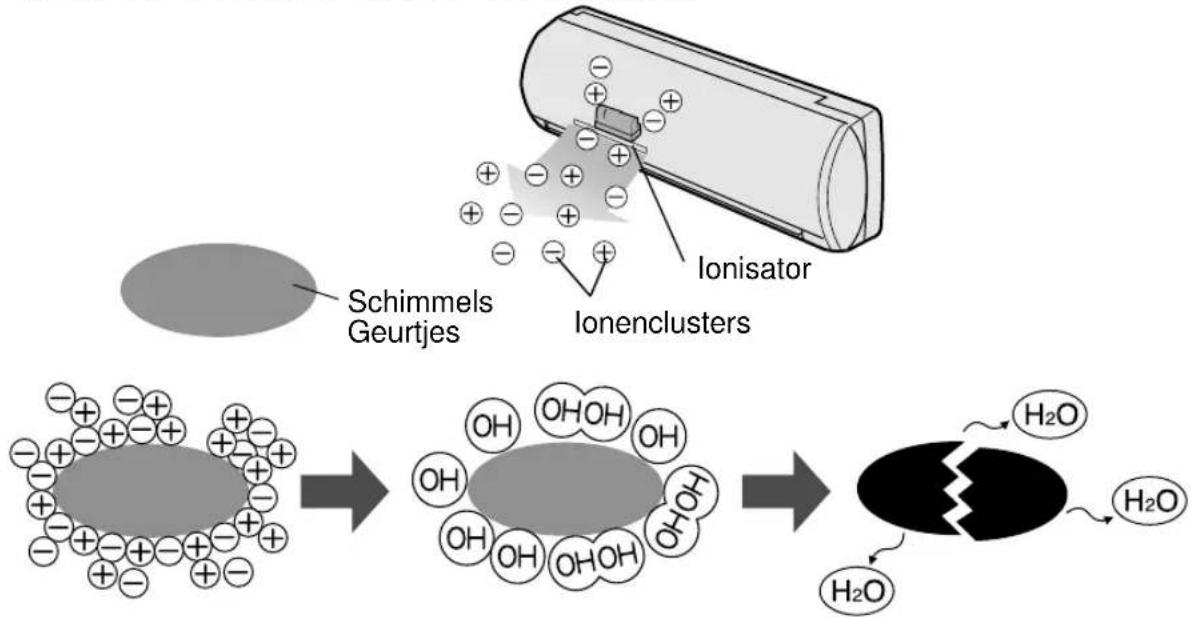

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer. De clusterionen beperken de uit de lucht afkomstige schimmel en ontgeuren/ ontbinden moleculen die geur veroorzaken. LUCHT REINIGEN De vrijkomende clusterionen beperken de uit de lucht afkomstige schimmel en ontgeuren/ ontbinden moleculen die geur veroorzaken. LUCHT VERFRISSEN Men zegt dat er vele negatieve ionen aanwezig zijn in natuurlijke omgevingen zoals bij watervallen en in bossen. Bij deze functie komt een groot aantal negatieve ionen vrij zodat de lucht in de kamer een dergelijke omgevingstoestand benadert. AUTOMATISCHE PLASMACLUSTERBEDIENING De stof- en geursensor detecteren vervuilde lucht in de kamer. Nadat de airconditioner is ingeschakeld, wordt de luchtreiniginsfunctie gedurende één minuut in werking gesteld om vuile lucht op te sporen. De luchtreinigings- en luchtverfrissingsfunctie worden automatisch gekozen en in werking gesteld afhankelijk van de graad van luchtvervuiling. De luchtreinigingsfunctie zal in werking treden wanneer de lucht vuil wordt bevonden, de luchtverfrissingsfunctie zal in werking treden wanneer de lucht zuiver is. ZELFREINIGINGSFUNCTIE De plasmaclusterbediening wordt uitgevoerd met de functie VENTILEREN of VERWARMEN om schimmelgroei te beperken en de binnenkant van de airconditioner te drogen. Maak regelmatig gebruik van deze bediening bij de verandering van seizoen. Reeds aanwezige schimmel kan bij deze bediening niet worden verwijderd.

• De geursensor reageert op tabaksrook, motoruitlaatgassen, geur afkomstig van dieren, enz. De stof- en geursensor kunnen ook reageren op dampen van insecticiden, cosmetica, alcohol, chemicaliën en dergelijke, en op buitengewone veranderingen van temperatuur/vochtigheid.

TIPS VOOR PLASMACLUSTERBEDIENING

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)12CR) Ionisator Ionenclusters Schimmels GeurtjesNEDERLANDS

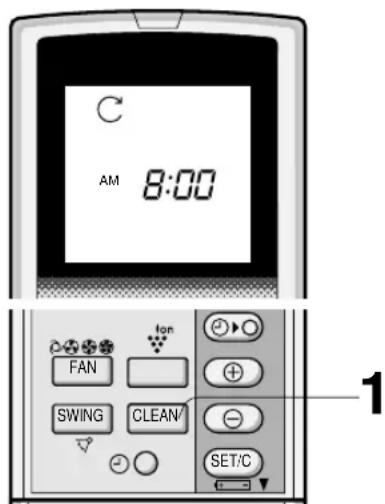

Druk op de ZELFREINIGING-toets (CLEAN) wanneer het toestel uitgeschakeld is.

• Op het display van de afstandsbediening verschijnt “ ”.
• De rode BEDRIJF-indicator ( ) en de blauwe PLAS-MACLUSTER-indicator op het toestel lichten op.• Het toestel wordt uitgeschakeld na veertig minuten.• De resterende bedieningstijd wordt aangeduid op deTEMPERATUURINDICATOR van de binnenunit en zalper minuut aftellen. UITSCHAKELEN Druk op de ZELFREINIGING-toets (CLEAN). U kunt het toestel ook uitschakelen met de AAN/UIT- toets.

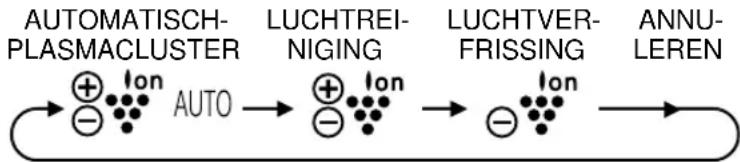

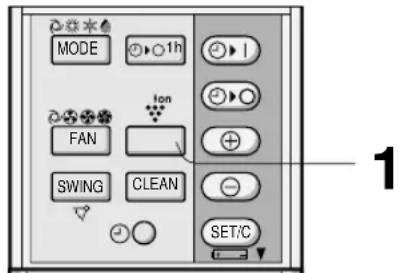

Druk terwijl de unit in werking is op de PLASMA- CLUSTER-toets om de functie te kiezen.

• Bij LUCHTREINIGEN licht de blauwe PLASMA-CLUSTER-indicator van het toestel op.• Bij LUCHTVERFRISSEN licht de groene PLASMA-CLUSTER-indicator van het toestel op. UITSCHAKELEN Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbool op het display van de afstandsbediening uit gaat.
• De PLASMACLUSTER-indicator van het toestel gaat uit. OPMERKING:

• De instelling van de PLASMACLUSTER-functie wordt opgeslagen en hervat wanneer deairconditioner weer wordt ingeschakeld.• Druk op de DISPLAY-toets om de PLASMACLUSTER-indicator te doven.• Als u op de PLASMACLUSTER-toets drukt terwijl de unit niet in werking is, wordt dePLASMACLUSTER-functie uitgevoerd zonder bijkomende airconditioning-functie (bv.VERWARMEN of KOELEN). Het functiesymbool op de afstandsbediening gaat uit en deventilatorsnelheid kan niet op AUTO worden ingesteld. Op dat ogenblik ondervindt u mogelijkdat de VERWARMEN-functie wordt uigevoerd door units in andere kamers. De draaisnelheidvan de binnenventilator zal afnemen en de ventilator zal AAN en UIT schakelen afhankelijk vande kamertemperatuur. ZELFREINIGINGSFUNCTIE

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) SWINGCLEAN FAN MODE SET/C

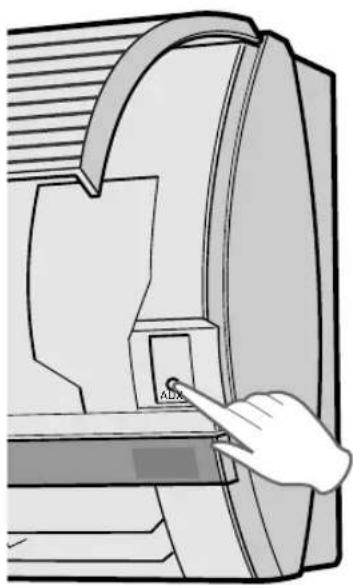

HELPFUNCTIE Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is. INSCHAKELEN Open het voorpaneel van de binnen-unit en druk op de AUX.-toets op het bedieningspaneel.

• De rode BEDRIJF-indicator ( ) van het toestel begint te branden en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.

• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO. UITSCHAKELEN Druk opnieuw op de AUX.-toets op het bedienings- paneel.

• De rode BEDRIJF-indicator ( ) van het toestel gaat uit. OPMERKING: Wanneer u tijdens normaal gebruik op de AUX.- toets drukt, wordt het toestel uitgeschakeld. OPTIEPAKKET Luchtfilter Tijdens de werking van de airconditioner verwijdert het luchtfilter stof en tabaksrook uit de lucht en voert het zuivere lucht uit. De in het luchtfilter gebruikte apatiet bactericiden onderdrukken de activiteiten van geabsorbeerde virussen en andere ziektekiemen. De vervangingstermijn voor het wegwerptype bedraagt ongeveer 3 ~ 6 maanden. Neem contact op met uw dealer voor de aankoop van deze optie. AUX. (uitsluitend voor modellen AY-XM7CR/AY-XM9CR/ AY-XM12CR) Type AZ-F900BNEDERLANDS ONDERHOUD Schakel de airconditioner en de stroomonderbreker uit alvorens onderhoudswerk- zaamheden uit te voeren. ONDERHOUD NA SEIZOENSGEBRUIK

Gebruik het toestel in de KOELEN- functie en met een tempera- tuurinstelling van 32°C gedurende ongeveer een halve dag zodat het mechanisme volledig kan drogen.

Stop de bediening. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.

Reinig de filters en plaats ze terug. ONDERHOUD VOOR SEIZOENSGEBRUIK

Controleer of de luchtfilters schoon zijn.

Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

Kijk regelmatig het montageframe van de buitenunit na op slijtage en controleer of het nog goed is beves- tigd.

VERWIJDER DE FILTERS

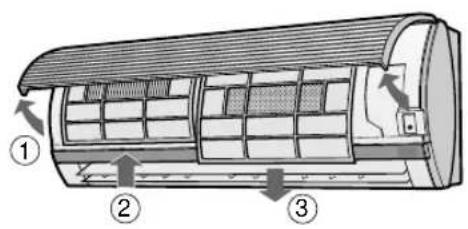

1 Open het voorpaneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

1 Plaats de filters in de oorspronkelijke stand terug. 2 Sluit het voorpaneel. 3 Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

De luchtfilters dienen elke twee weken te wordengereinigd.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.

• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.

• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen. (voor modellen AY-XM7CR/AY-XM9CR/AY-XM12CR)

N-19ONDERHOUD N-20 Schakel de airconditioner en de stroomonderbreker uit alvorens onderhoudswerk- zaamheden uit te voeren. ONDERHOUD NA SEIZOENSGEBRUIK

Zet het toestel in de ZELFREINI- GINGSFUNCTIE zodat het me- chanisme volledig kan drogen.

Stop de bediening. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.

Reinig de filters en plaats ze terug. ONDERHOUD VOOR SEIZOENSGEBRUIK

Controleer of de luchtfilters schoon zijn.

Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

Kijk regelmatig het montageframe van de buitenunit na op slijtage en controleer of het nog goed is bevestigd.

VERWIJDER DE FILTERS

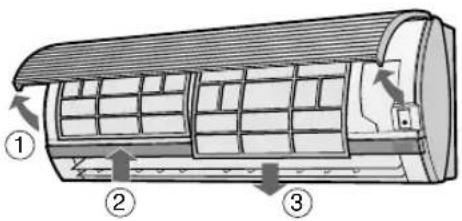

1 Open het voorpaneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

VERWIJDER HET ONTGEURINGSFILTER

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

1 Plaats de filters in de oorspronkelijke stand terug. 2 Sluit het voorpaneel. 3 Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

De luchtfilters dienen elke twee weken te wordengereinigd.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.

• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.

• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen. (voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

2NEDERLANDS REINIGEN VAN HET ONTGEURINGSFILTER (GROEN) Het filter moet om de 3 ~ 6 maanden worden gereinigd.

VERWIJDER DE LUCHTFILTERS

1 Verwijder het ontgeuringsfilter van de luchtfilters. 2 Drenk het ontgeuringsfilter in een zachte detergentoplossing gedurende 10 tot 20 minuten. Spoel het filter overvloedig af met water en laat het volledig drogen in het zonlicht. 3 Plaats het schoongemaakte ontgeuringsfilter onder de filterstoppen op de luchtfilters.

• Vervanging is noodzakelijk om de 3 jaar, aangezien het ontgeuringseffect afneemt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer. Vervangingsfilter: Type AZ-F910C VERVANGING VAN HET STOFOPVANGFILTER (GRIJS) Het filter moet worden vervangen om de 3 ~ 6 maanden.

VERWIJDER DE LUCHTFILTERS

1 Verwijder het oude stofopvangfilter van de luchtfilters. 2 Plaats het nieuwe stofopvangfilter met de zwarte kant naar boven onder de filter- stoppen op de luchtfilters.

• Het vuile stofopvangfilter is niet afwasbaar en kan niet opnieuw worden gebruikt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer. Vervangingsfilter: Type AZ-F900C N-21 FilterstopFilterstopVOORDAT U DE STORINGSDIENST BELT Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET

Het toestel werkt niet wanneer het direct nadat het is uitgeschakeld weer wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanis- men te beschermen. Wacht 3 minuten voordat u het toestel bedient.

HET TOESTEL BLAAST GEEN WARME

LUCHT Het toestel is bezig met voorverwarmen of ontdooien. KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen. GEURTJES Er kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weer worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.

EEN ZACHT ZOEMGELUID

Dit is het geluid dat u hoort wanneer het toestel ionenclusters genereert. SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt. WATERDAMPEN

• In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtbaar, wat wordt veroorzaakt door het verschil tussen de kamertemperatuur en de temperatuur van de lucht die door het toestel wordt uitgeblazen.

• In de functie VERWARMEN kunnen tijdens het ontdooien soms wat waterdampen worden uitgestoten.

DE BUITEN-UNIT STOPT NIET

Na het stopzetten van de bediening zal de ventilator van de buiten-unit gedurende onge- veer één minuut draaien om de unit af te koelen.

Dit is de geur van ozon, afkomstig van de ionisator. De ozonconcentratie is zeer laag en heeft geen negatieve invloed op uw gezondheid. De in de lucht vrijgekomen ozon zal snel afbreken en de ozonconcentratie in de kamer zal niet oplopen. Tijdens de AUTOMATISCHE PLASMA- CLUSTERBEDIENING werkt de aircon- ditioner in de LUCHTVERFRISSINGS- FUNCTIE, zelfs wanneer er geur in de kamer aanwezig is.

• Wanneer bijvoorbeeld de kamer vol tabaks- rook hangt voordat de airconditioner wordt ingeschakeld, kan het zijn dat de GEUR- SENSOR niet reageert.

• Wanneer een binnen-unit werkt in de KOELEN- of DROGEN-functie, kunt u de andere binnen-unit niet bedienen in de VERWARMEN-functie. (Na 4 seconden hoort u een lange pieptoon en zal de temperatuurindicator op het indicatorpaneel

” aangeven en zullen het BEDRIJF-indi- cator en het SCHAKELKLOK-indicator afwisselend knipperen.)

• Wanneer een binnen-unit werkt in de VERWARMEN-functie, kunt u de andere binnen-unit niet bedienen in de KOELEN- of DROGEN-functie. (Na 4 seconden hoort u een lange pieptoon en zal de tempera- tuurindicator op het indicatorpaneel “

aangeven en zullen het BEDRIJF-indicator en het SCHAKELKLOK-indicator af- wisselend knipperen.)

Wanneer u op de PLASMACLUSTER-toets drukt terwijl de unit niet in werking is, zal de PLASMACLUSTER- bediening uitgevoerd worden zonder bijkomende airconditioning-functie (bv. VERWARMEN of KOELEN). Het is mogelijk dat u op dat ogenblik warme lucht uit de luchtuitlaat voelt komen als de units in andere kamers werken in de VERWARMEN-functie. De draaisnelheid van de binnenventilator neemt af en de ventilator schakelt AAN en UIT afhankelijk van de kamertemperatuur. (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

HET TOESTEL BLAAST GEEN LUCHT

(PLASMACLUSTER-bediening zonder bijkomende airconditioning-functie, ZELFREINIGING-functie)

• De andere binnen-unit(s) is (zijn) bezig met ontdooien.

Dit komt doordat de koelvloeistof ook door de leidingen van de niet-werkende binnen-unit stroomt wanneer de andere binnen-unit in de VERWARMEN-functie werkt. N-22NEDERLANDS Controleer onderstaande punten wanneer het toestel niet naar behoren functioneert. ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT) N-23 ALS HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIENING ONTVANGT Controleer of de batterijen van de afstandsbediening leeg zijn. Probeer het signaal opnieuw te verzenden door de afstandsbe- diening goed op het ontvangst- venster van het toestel te rich- ten. Controleer of de batterijen met de polen in de juiste richting in de afstands- bediening zijn gelegd.

WANNEER HET TOESTEL NIET FUNCTIONEERT

Controleer of de stroomonderbreker is uitgeschakeld of de zekering is gesprongen. Controleer de filters. Indien vuil, reinigen. Controleer de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies. Controleer of de thermostaat op de juiste stand is ingesteld. Controleer of ramen en deu- ren goed gesloten zijn. Een groot aantal mensen in de kamer kan er de oorzaak van zijn dat de gewenste tempe- ratuur niet bereikt wordt. Controleer de kamer op de aanwezigheid van toestellen die warmte kunnen afgeven. Neem contact op met de onderhoudsdienst wanneer de BEDRIJF-indicator, de SCHAKELKLOK- indikator en de TEMPERATUURINDICATOR op het indicatorpaneel knipperen.TÜRKÇE T-1 SHARP klima sat∂n ald∂πınız için teµekkür ederiz. Lütfen, klimayı çalıµtırmadan önce bukılavuzu dikkatle okuyun.• ÖNLEMLER..................................................T-1• ∑ΩLET∑MLE ∑LG∑L∑ ∑LAVE NOTLAR ............. T-3 ENERJ∑ TASARRUFUYLA ∑LG∑L∑ B∑LG∑LER ... T-3
