Marka	Sharp
Model	AEXM24CR
Ürün Tipi	Multi-tipli split klima (birden fazla iç ünite)
Besleme Gerilimi	220-240 V, 50 Hz (standart tahmin)
Çalışma Modları	Otomatik, Soğutma, Isıtma, Nem Alma (Kuru), Fan
Plasmacluster Fonksiyonu	AY-XPM7CR/9CR/12CR modellerinde mevcut (hava temizliği için iyon kümeleri üretir)
Kendi Kendini Temizleme Fonksiyonu	AY-XPM7CR/9CR/12CR modellerinde mevcut (süre: 40 dakika)
Zamanlayıcı	Açma/kapama zamanlayıcısı (10 dakikalık artışlarla), bir saat sonra otomatik kapama zamanlayıcısı
Tam Güç (Full Power)	Maksimum güçte hızlı soğutma veya ısıtma fonksiyonu
Hava Akış Yönü	Dikey (motorlu, SWING fonksiyonlu) ve yatay (manuel ayarlanabilir)
Uzaktan Kumanda	Kablosuz, menzil 7 metre, AAA (R03) pil, LCD ekran
Filtreler	Hava filtresi (2 haftada bir temizlik), toz filtresi (gri, değiştirilebilir), koku giderici filtre (yeşil, yıkanabilir)
İsteğe Bağlı Hava Temizleme Filtresi	Tek kullanımlık tip, 3-6 ayda bir değişim (AY-XM7CR/9CR/12CR modelleri)
Bakım	Filtreleri düzenli olarak temizleyin, elektrik süpürgesi veya ılık su ve hafif deterjan kullanın, gölgede kurutun
Güvenlik	Topraklama zorunludur, yanıcı gazların yakınına kurmayın, bakımdan önce devre kesiciyi kapatın
Koruma	Elektrik kesintisinden sonra otomatik yeniden başlatma (zamanlayıcı hariç ayarları hatırlar)
Çalışma Sıcaklıkları (Soğutma)	İç ortam: 21°C ila 32°C DB, Dış ortam: 21°C ila 43°C DB
Çalışma Sıcaklıkları (Isıtma)	İç ortam: 20°C ila 27°C DB, Dış ortam: -7°C ila 24°C DB
Yedek Parçalar	Toz filtresi tipi AZ-F900C, koku giderici filtre tipi AZ-F910C

Sık sorulan sorular - AEXM24CR SHARP

Sharp AEXM24CR klimasının filtreleri nasıl temizlenir?

Hava filtreleri iki haftada bir temizlenmelidir. Paneli açın, filtreleri çıkarın, elektrik süpürgesi kullanın veya ılık su ve hafif deterjanla yıkayın. Tekrar takmadan önce gölgede kurutun. Koku giderici filtre (yeşil) 3 ila 6 ayda bir hafif deterjanlı suda 10-20 dakika bekletilerek temizlenir, ardından durulanır ve güneşte kurutulur. Toz filtresi (gri) yıkanamaz ve 3 ila 6 ayda bir değiştirilmelidir.

Klima düzgün soğutmuyorsa ne yapmalıyım?

Önce filtreleri kontrol edin: kirlilerse temizleyin. Dış ünitenin engellenmediğinden ve termostatın doğru ayarlandığından emin olun. Pencere ve kapıların kapalı olduğunu kontrol edin. Odada çok sayıda kişi veya ısı üreten cihazlar varsa performans düşebilir. Sorun devam ederse, müşteri hizmetlerine başvurun.

Açma/kapama zamanlayıcısı nasıl kullanılır?

Saatin ayarlandığından emin olun. Kapama zamanlayıcısı (TIMER OFF) için TIMER OFF tuşuna basın, TIME ADVANCE/REVERSE ile saati ayarlayın (10 dakika adımlarla), ardından SET/C tuşuna basın. Açma zamanlayıcısı (TIMER ON) için TIMER ON tuşuyla aynı işlemi yapın. İki zamanlayıcı birleştirilebilir. Cihazda turuncu TIMER lambası yanar. Otomatik uyku fonksiyonu, konfor için sıcaklığı ayarlar.

PLASMACLUSTER göstergesi ne anlama gelir?

PLASMACLUSTER göstergesi, iyon kümesi hava temizleme fonksiyonunun aktif olduğunu belirtir. AY-XPM7CR/9CR/12CR modellerinde mevcuttur. Mavi gösterge HAVA TEMİZLEME modunu, yeşil gösterge SOĞUTMA modunu belirtir. Bu modlar uzaktan kumandadaki PLASMACLUSTER tuşu ile seçilebilir.

Tam Güç (FULL POWER) çalışması nasıl etkinleştirilir?

Çalışma sırasında uzaktan kumandadaki FULL POWER tuşuna basın. Cihaz, hızlı soğutma veya ısıtma için maksimum güçte çalışır. Bu modda sıcaklık ve fan hızı ayarlanamaz. İptal etmek için tekrar FULL POWER tuşuna basın veya mod değiştirin.

Uzaktan kumanda çalışmıyorsa ne yapmalıyım?

Önce pilleri kontrol edin: zayıfsa, iki pili de aynı türden (AAA/R03) yenileriyle değiştirin. Uzaktan kumandayı iç ünitenin alıcısına doğrulttuğunuzdan ve sinyali engelleyen hiçbir engel (perde) olmadığından emin olun. Sorun devam ederse, iç ünitedeki AUX tuşuna basarak yardımcı modu kullanın.

Cihaz neden çatırtı sesi çıkarıyor?

Çatırtı sesi normaldir ve ön panel ile diğer bileşenlerin sıcaklık değişimlerine bağlı genleşme/büzüşmesinden kaynaklanır. Bu bir arıza değildir.

Klimayı uzun süre kullanmadan önce nasıl bakım yapmalıyım?

Cihazı mekanizmayı kurutmak için yarım gün boyunca 32°C'de SOĞUTMA modunda çalıştırın veya varsa kendi kendini temizleme modunu kullanın. Ardından cihazı kapatın ve devre kesiciyi kapatın. Filtreleri temizleyin ve yeniden takın. Hava giriş/çıkışlarının açık olduğundan emin olun.

Filtre türleri nelerdir ve nasıl değiştirilir?

Üç filtre vardır: hava filtresi (2 haftada bir temizlik), toz filtresi (gri, yıkanamaz, 3-6 ayda bir değişim, tip AZ-F900C) ve koku giderici filtre (yeşil, yıkanabilir, 3 yılda bir değişim, tip AZ-F910C). Toz filtresini değiştirmek için hava filtrelerini çıkarın, siyah tarafı yukarı gelecek şekilde toz filtresini tırnakların altına yerleştirin, ardından tekrar takın.

Cihaz açılmıyor veya yanıt vermiyorsa ne yapmalıyım?

Devre kesicinin atıp atmadığını veya sigortanın yanıp yanmadığını kontrol edin. Cihaz bir duruş veya mod değişikliğinden hemen sonra çalışmazsa, 3 dakika bekleyin (kompresör koruması). Uzaktan kumandanın pillerinin dolu olduğundan ve doğru yönlendirildiğinden emin olun. OPERATION, TIMER ve TEMPERATURE göstergeleri yanıp sönüyorsa, müşteri hizmetlerine başvurun.

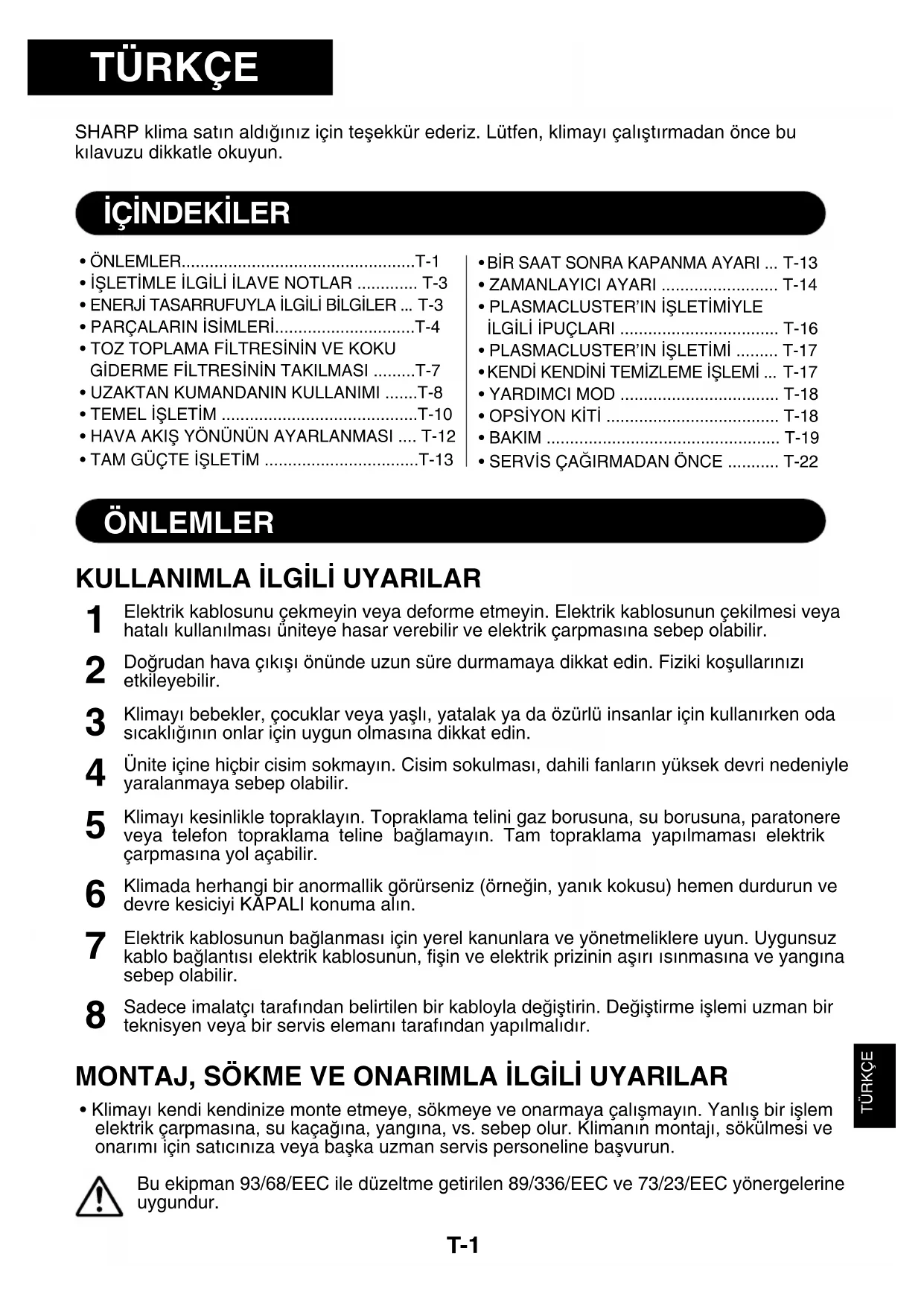

KULLANIM KILAVUZU AEXM24CR SHARP

SHARP klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

iÇİNDEKİLER

• ÖNLEMLER....T-1
• İŞLETİMLE İLGİLİ İLAVE NOTLAR ...... T-3
• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER ... T-3
  • PARÇALARIN İSİMLERİ.....T-4
• TOZ TOPLAMA FILTRESİNİN VE KOKU GİDERME FILTRESİNİN TAKILMASI ......T-7
  • UZAKTAN KUMANDANIN KULLANIMI .....T-8

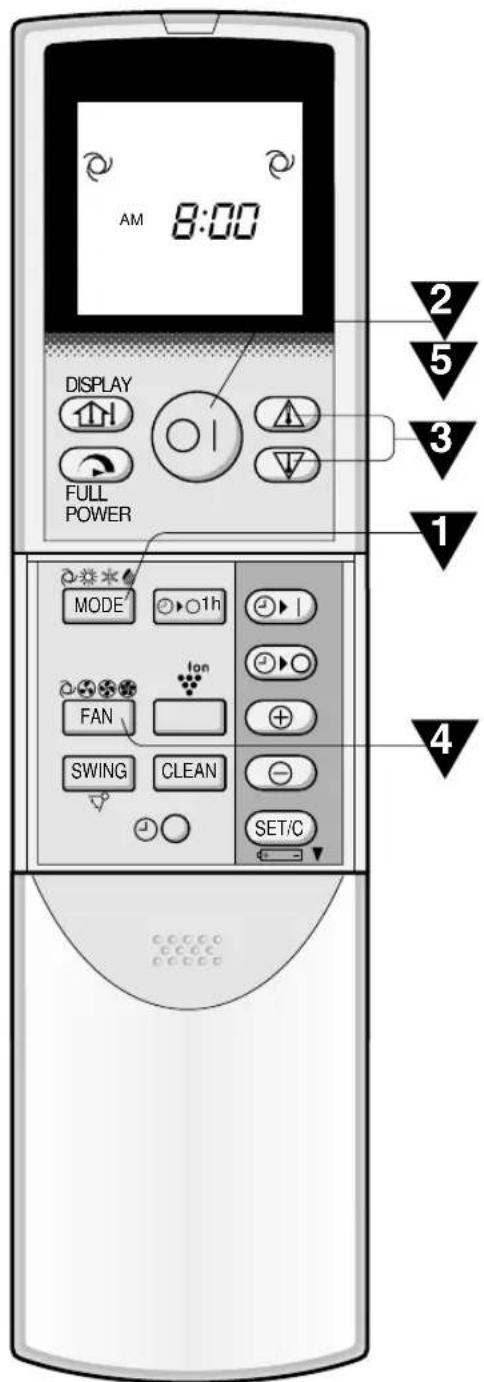

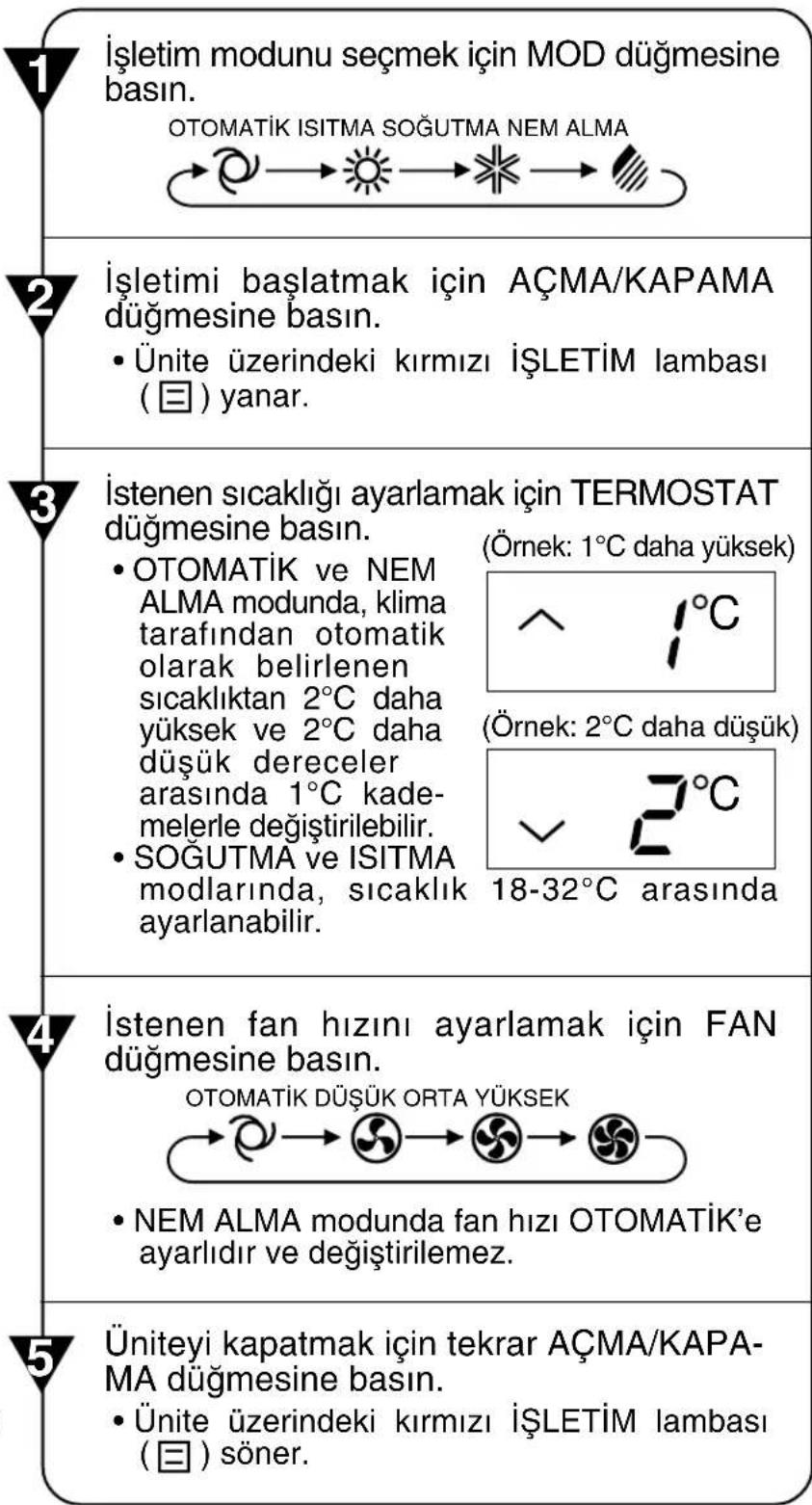

  • TEMEL İŞLETİM ......T-10
  • HAVA AKIŞ YÖNÜNÜN AYARLANMASI .... T-12

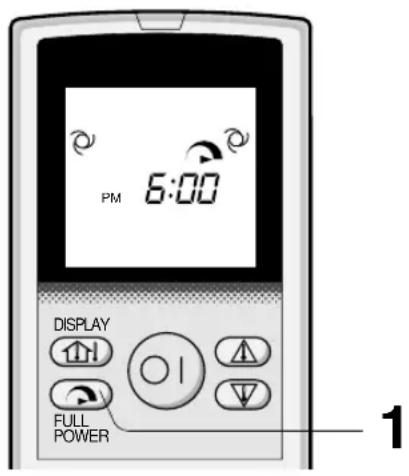

  • TAM GÜÇTE İŞLETİM .....T-13

• BİR SAAT SONRA KAPANMA AYARI ... T-13
• ZAMANLAYICI AYARI ..... T-14

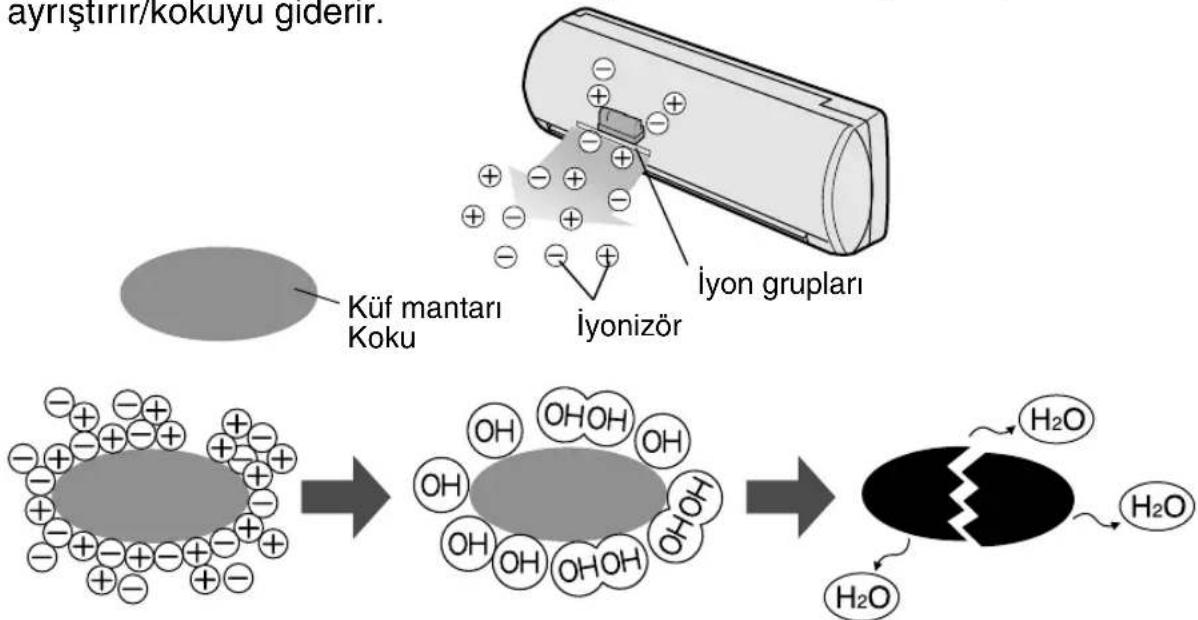

- PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI ...... T-16

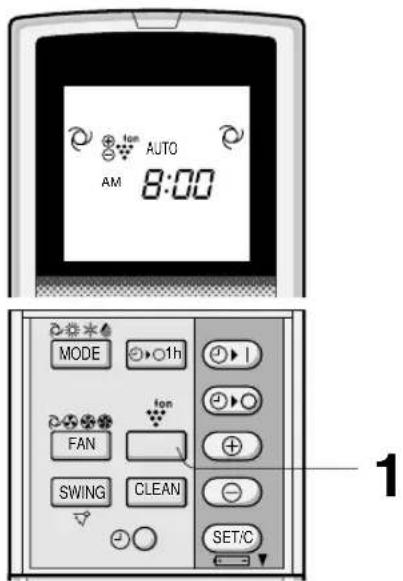

- PLASMACLUSTER'IN İŞLETİMİ ..... T-17
- KENDİ KENDİNİ TEMİZLEME İŞLEMİ ... T-17
- YARDIMCI MOD ...... T-18
• OPSİYON KİTİ T-18
• BAKIM T-19
- SERVİS ÇAĞIRMADAN ÖNCE ...... T-22

ÖNLEMLER

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziki koşullarınızı etkileyebilir.
3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin.
4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın.
7 Elektrik kablosunun bağlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir.
8 Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin. Değiştirme işlemi uzman bir teknisyen veya bir servis elemanı tarafından yapılmalıdır.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

- Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

Bu ekipman 93/68/EEC ile düzeltme getirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir.
2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir.
3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın.
4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.
5 Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz.
6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın.
7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.
8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.
9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		iç SIC. Diş ŞIC.
SOĞUTMA	üst limit	32°C K.T. 43°C23°C Y.T.	K.T.-
	alt limit	21°C K.T. 21°C15°C Y.T.	K.T.-
ISITMA	üst limit	27°C K.T. 24°C- 18°C Y.T.	K.T.
	alt limit	20°C K.T. -7°C- -8°C Y.T.	K.T.

K.T. = Kuru Termometre Y.T. = Yaş Termometre

- Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

- Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar.

Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

ÖNISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ilâ beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Unite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatı, SOĞUTMA modunda istenen sıcaklıktan 1°C daha yükseğe veya ISITMA modunda istenen sıcaklıktan 1°C daha düşüğe ayarlamak yaklaşık %10'luk bir güç tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini arttırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma ve ısıtma sırasında pencereleri ve kapıları kapatın.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKİŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FILTRELERİ TEMİZ TUTUN

ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

- İç ünite çalışmadığı zaman da az miktarda güç harcar.

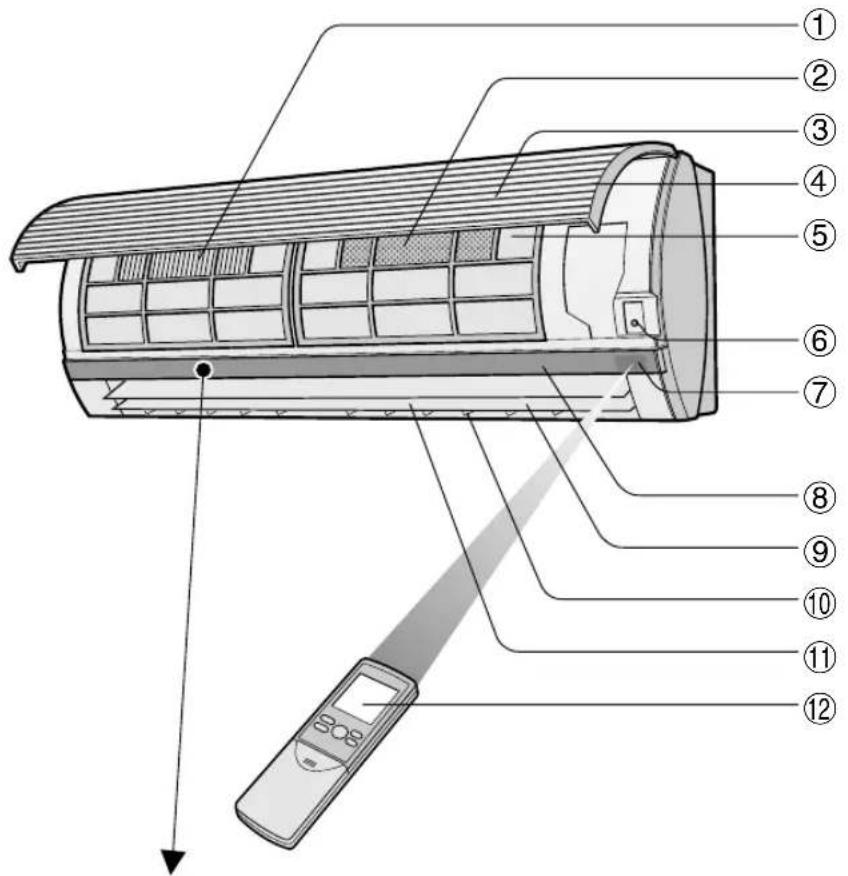

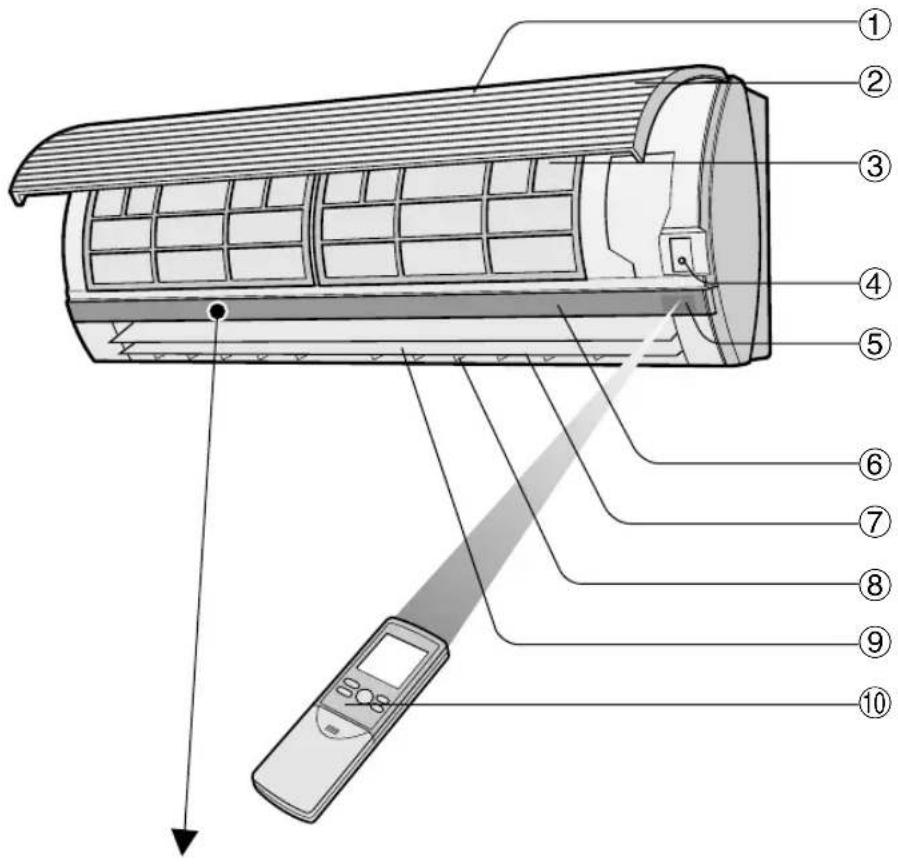

PARÇALARIN İSİMLERİ

iç ÜNİTE (AY-XPM7CR, AY-XPM9CR, AY-XPM12CR modelleri için)

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

① TOZ TOPLAMA FILTRESI (yıkanmaz)
② KOKU GİDERME FİLTRESİ (yıkanabilir)
③ Hava girişi
④ Açılır panel
⑤ Hava filtreleri

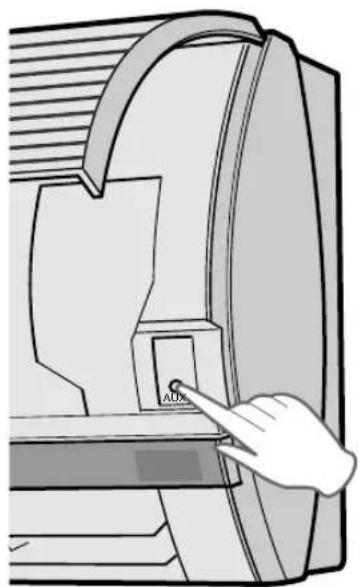

⑥ YARDIMCI MOD düğmesi
⑦ ALICI penceresi
⑧ Gösterge paneli
⑨ Düşey ayarlı kanatçıklar
⑩ Yatay ayarlı kanatçıklar
⑪ Hava çıkışı
⑫ Uzaktan kumanda

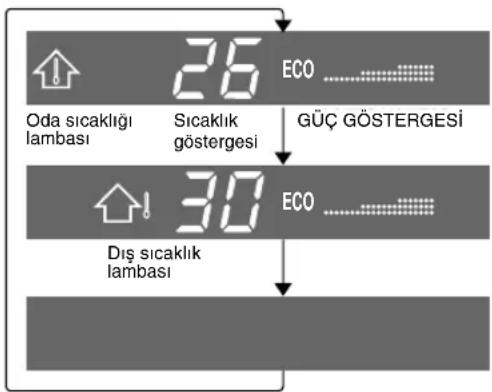

⑬ DIŞ sıcaklık lambası (yeşil ↻)
⑭ SICAKLIK GÖSTERGESİ
⑮ ODA sıcaklığı lambası (yeşil
⑯ GÜÇ GÖSTERGESİ
⑰ PLASMACLUSTER Lambası (mavi, yeşil)
⑱ ZAMANLAYICI lambasi (turuncu Ⓓ)
⑲ İŞLETİM lambası (kırmızı)

① Hava girişi
② Ara bağlantı kablosu
③ Soğutma gazi borusu
4 Hava çıkışı

iç ÜNİTE (AY-XM7CR, AY-XM9CR, AY-XM12CR modelleri için)

① Hava girişi
② Açılır panel
③ Hava filtreleri
④ YARDIMCI MOD düğmesi
⑤ ALICI penceresi
⑥ Gösterge paneli
⑦ Düşey ayarlı kanatçıklar
⑧ Yatay ayarlı kanatçıklar
⑨ Hava çıkışı
⑩ Uzaktan kumanda

⑪ GÜÇ GÖSTERGESİ
⑫ SICAKLIK GÖSTERGESİ
⑬ DIŞ sıcaklık lambası (yeşil ↻)
⑭ ODA sıcaklığı lambası (yeşil ↗)
⑮ ZAMANLAYICI lambasi (turuncu Ⓓ)
⑯ İŞLETİM lambası (kırmız)

① Hava girişi
② Ara bağlantı kablosu
③ Soğutma gazi borusu
4 Hava çıkışı

PARÇALARIN İSİMLERİ

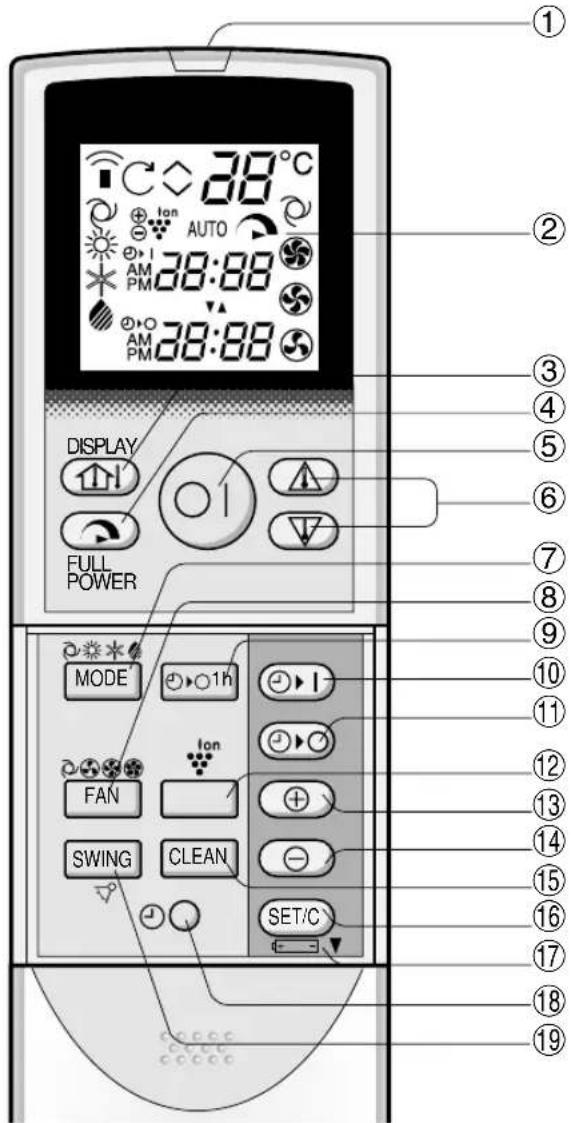

UZAKTAN KUMANDA

① VERICI
② GÖSTERGE (Sıvı Kristal Gösterge)
③ GÖSTERGE düğmesi
④ TAM GÜÇTE İŞLETİM düğmesi
⑤ AÇMA/KAPAMA düğmesi
⑥ TERMOSTAT düğmesi
⑦ MOD düğmesi
⑧ FAN düğmesi
⑨ BİR SAAT SONRA KAPANMA düğmesi
⑩ ZAMANLAYICI AÇMA düğmesi (saat ayarı için)
⑪ ZAMANLAYICI KAPAMA düğmesi (saat ayarı için)
⑫ PLASMACLUSTER düğmesi (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)
⑬ ZAMAN İLERİ düğmesi
⑭ ZAMAN GERİ düğmesi
⑮ KENDİ KENDİNİ TEMİZLEME düğmesi (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)
⑯ ZAMAN AYAR/İPTAL düğmesi
⑰ PIL BÖLMESİNİN bu işaretin altında olduğunu gösterir
⑱ SAAT düğmesi
⑲ SALINIM düğmesi

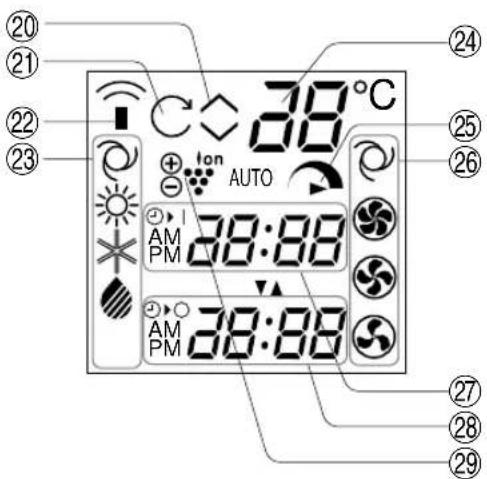

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑳ OTOMATİK VE KURUTMA MODLARI İÇİN TERMOSTAT
②1 KENDİ KENDİNİ TEMİZLEME SEMBOLÜ (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)
⑳ TRANSMİSYON SEMBOLÜ
⑳ MOD SEMBOLLERİ

: OTOMATİK : NEM ALMA

: ISITMA : SOĞUŞMA

⑳ SICAKLIK GÖSTERGESİ
⑳ TAM GÜÇTE İŞLETİM MODU SEMBOLÜ
⑳ FAN HIZI SEMBOLLERİ

: OTOMATİK : QRTA

: YÜKSEK : DÜSÜK

⑳ ZAMANLAYICI AÇIK GÖSTERGESİ/SAAT Zamanlayıcı açılma ayarını ve saati gösterir.
⑳ ZAMANLAYICI KAPALI GÖSTERGESİ Zamanlayıcı kapanma ayarını veya bir saat sonra kapanma ayarını gösterir.
29 PLASMACLUSTER SEMBOLÜ (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

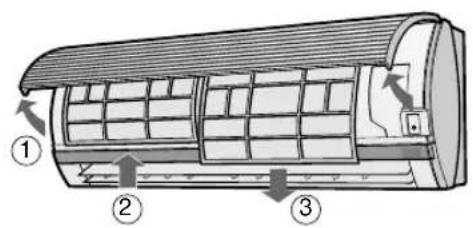

TOZ TOPLAMA FILTRESININ VE KOKU GİDERME FILTRESININ TAKILMASI

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

Toz toplama filtresi ve koku giderme filtresi bu ünitenin bir aksesuarı olarak ambalajlanır. Klimanın işletimi sırasında, filtreler havadaki tozu ve tütün dumanını alarak temiz hava verir.

Siyah tarafı yukarı bakacak şekilde yerleştirin.

KOKU GİDERME FİLTRESİ (yeşil)

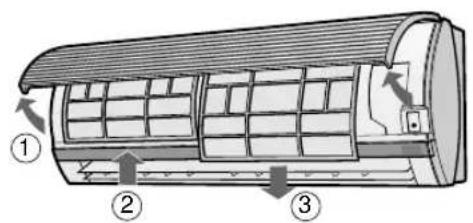

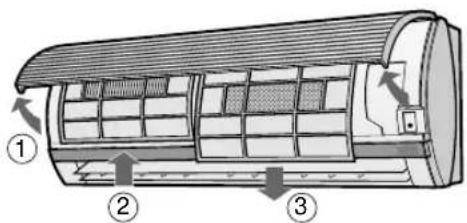

1 Hava filtrelerini çıkarın.

① Paneli açın.
② Hava filtrelerinin kilidini çözmek için hafifçe yukarı itin.
③ Hava filtrelerini çıkarmak için aşağı çekin.

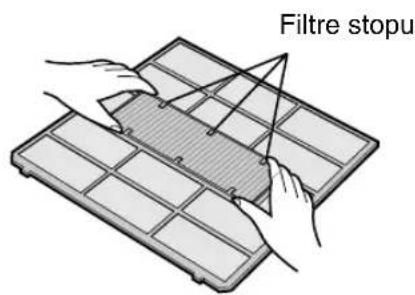

2 Toz toplama filtresini ve koku giderme filtresini, hava filtresi üzerindeki filtre stoplarının altına yerleştirin.

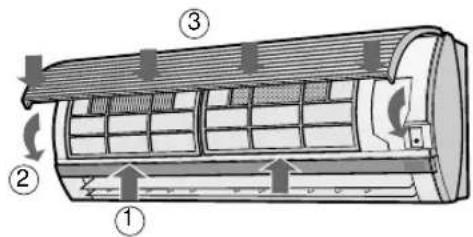

3 Hava filtrelerini yerine takın.

① Hava filtrelerini orijinal konumlarında yerine takın.
② Paneli kapatın.
③ Paneli yerine kilitlemek için ok işaretine sıkıca bastırın.

ÖNLEMLER:

• Filtreler, toz toplama etkilerinin muhafaza edilmesi için plastik bir torba içine yerleştirilerek kapatılır.
  Filtreleri kullanacagınız zamana kadar torbayı açmayın. (Aksi takdirde filtrenin ömrü kısalabilir.)
• Filtreleri doğrudan güneş ışığına maruz bırakmayın. (Aksi takdirde bozulabilir.)

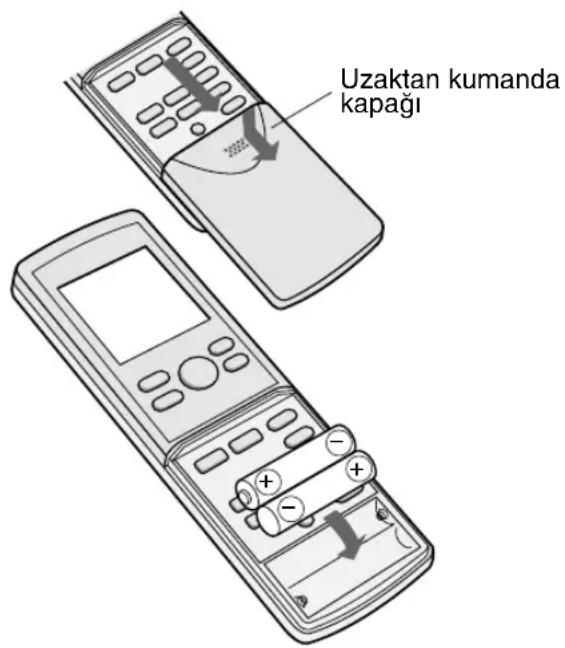

PİLLERİN TAKILMASI iki adet AAA (R03) ebadında pil kullanın.

1 Uzaktan kumandanın kapağını çıkarın.

2 Pilleri bölmeye yerleştirin; ve kutupların doğru hizada olmasına dikkat edin.

- Piller uygun şekilde takıldığında göstergede "AM 6:00" görülür.

3 Kapağı yerine takın.

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Uniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

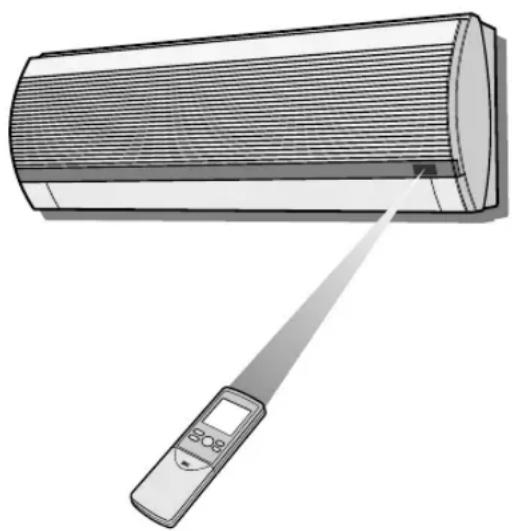

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal transmisyonunu etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

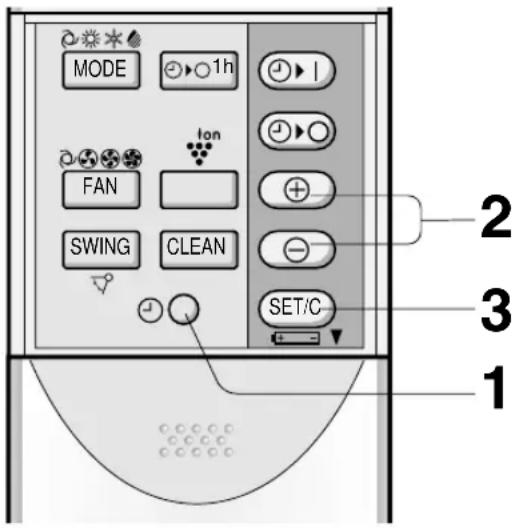

SAATİN AYARLANMASI

İki saat modu vardır: 12 saatlik mod veya 24 saatlik mod.

PLAŞMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

Örnek: Öğleden sonra saat 5

Saat Gösterge
12 saatlik mod PM 5:00
24 saatlik mod 17:00

1 12 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine bir kez basın. 24 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine iki kez basın.

2 Saati ayarlamak için ZAMAN İLERİ veya GERİ düğmesine basın.

- Zamanı hızlı ileri veya geri almak için düğmeyi basılı tutun.

3 ZAMANLAYICI AYAR/İPTAL düğmesine basın.

- Saatin çalıştığını göstermek için iki nokta (:) yanıp söner.

NOT:

- Zamanlayıcı çalışırken saat ayarlanamaz.

PLAŞMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

NOTLAR:

Bu klima multi-split tiptir ve bir harici üniteye iki (veya üç) dahili ünite bağlanır. Dahili üniteler arasında ayar modu farklılıkları olursa, sonradan devreye alinan dahili üniteler çalışmayabilir.

• Dahili ünite/ler ISITMA modunda çalisiyorsa diğer ünite/ler SOGUTMA veya NEM ALMA modunda calisamaz.
• Dahili ünite/ler SOĞUTMA veya NEM ALMA modunda çalisiyorsa diğer ünite/ler İSİTMA modunda calisamaz.

Sonradan devreye alinan dahili ünitenin/ünitelerin modu devredekilerden farklı olduğunda, 4 saniye sonra uzun bir SİNYAL sesi duyulur, gösterge paneli üzerindeki sicaklik göstergesinde “--” görülür ve İSLETİM lambasi ile ZAMANLAYİCİ lambasi dönüşümlü olarak yanip söner. Bu, sonradan devreye alinan ünitelerin çalışmadığini gösterir. Bu durumda, uzaktan kumandanin modunu değiştirin ve diğer dahili ünitenin/ünitelerin çalistiği modla aynı sinyali gönderin. Sonradan devreye alinan dahili ünite(ler)den iki kez SİNYAL verilir ve ünite/ler çalışir.

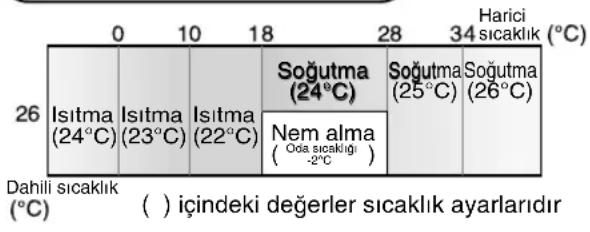

OTOMATİK MODU HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

Modlar ve Sıcaklık Ayarları

- İşletim sırasında, dış sıcaklık değişirse sıcaklık ayarları tablodaki gibi otomatik olarak kayar.

- İlk devreye alinan ünitenin modu, tabloya bakilmaksizin diğer üniteye/ünitelere göre önceliğe sahiptir.

GÖSTERGE PANELİ HAKKINDA BİLGİLER

GÖSTERGE düğmesine her basınızda gösterge paneli aşağıdaki şekilde değişir.

Oda sıcaklığı ve GÜÇ GÖSTERGESİ gösterilir.

Dış sıcaklık ve GÜÇ GÖSTERGESİ gösterilir.

Gösterge yoktur.

GÜÇ GÖSTERGESİ

Oda sıcaklığı veya harici sıcaklık gösterildiğinde, GÜÇ GÖSTERGESİ, işletim gücünü göstermek için SOĞUTMA ve ISITMA modunda (NEM ALMA modu için 3 seviye) 4 seviyede yanar. Klima SOĞUTMA ve ISITMA modlarında maksimum güçte çalışırken gösterge panelinde "Power" yanar ve "Eco" söner.

NOTLAR:

• Gösterilen sıcaklıklar kaba tahminlerdir ve gerçek sıcaklıklardan farklı olabilir.
• Sıcaklık göstergesi aralıkları
  Oda sıcaklığı: 0°C \~ 40°C (0°C'ın altında Lve 40°C'nin üstünde gösterilir.) Dış sıcaklık: -9°C \~ 45°C (-9°C'ın altında Lve 45°C'nin üstünde gösterilir.)
• Sıcaklıklar algılanırken ilk 120 saniyelik işletim sırasında “--” görülür. (Diğer ünite/ler çalışır durumdaysa sıcaklık tespiti 120 saniyeden uzun sürebilir.)
• Unite devrede olmadığında 5 saniye süreyle “--” görülür.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

DÜŞEY HAVA AKIŞI

Optimum rahatlık için hava akış yönü her modda otomatik olarak ayarlanır:

SOĞUTMA ve NEM ALMA modu	Yatay hava akışı
ISITMA modu	Çapraz hava akışı

HAVA AKİŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SALINIM düğmesine bir kez basın.

- Düşey ayarlı kanatçık, açısını sürekli değiştirir.

Düşey ayarlı kanatçık istenen pozisyonda olduğunda tekrar SALINIM düğmesine basın.

• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

Ayar araliği

SOĞUTMA ve NEM ALMA modu

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINİM aralığından daha dardır.

ISITMA modu

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştır.

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

Klimayı uzun süre fan hızı "DÜŞÜK" da çalıştırırken yatay ayar panjurunu en sağa veya sola ayarlamayın.

Panjurlar üzerinde çiğlenme olabilir.

TAM GÜÇTE İŞLETİM

Bu işletimde, klima, eve geldikten hemen sonra kullanabilmeniz için odayı çok hızlı soğutmak amacıyla maksimum güçte çalışır.

1 TAM GÜÇTE işletimi devreye sokmak için, işletim sırasında TAM GÜÇTE İŞLETIM düğmesine basın.

• Uzaktan kumanda göstergesinde gösterilir
• Sıcaklık göstergesi söner.

İPTAL ETMEK İÇİN

Tekrar TAM GÜÇTE İŞLETIM düğmesine basın.

- TAM GÜÇTE işletim, işletim modu değiştirildiğinde veya ünite kapatıldığında da iptal olur.

NOT:

- TAM GÜÇTE işletim sırasında sıcaklığı ayarlayamazsınız.

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

PLAŞMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

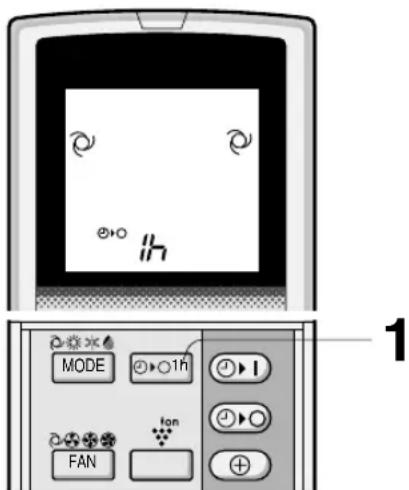

1 BİR SAAT SONRA KAPANMA düğmesine basın.

• Uzaktan kumandada “ ☑grülü”
• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( Ⓓ yanar.
• Ünite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

ZAMANLAYICI AYAR/İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⊕ söner.

Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐ ve turuncu ZAMANLAYICI lambası (☐ söner.

NOTLAR:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Unite kapalıyken BIR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Üniteyi, BİR SAAT SÖNRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.
• ZAMANLAYICI AÇMA ve/veya ZAMANLAYICI KAPAMA ayarlanırsa ZAMANLAYICI IPTAL düğmesi bütün ayarları iptal eder.

NOT:

Zamanlayıcıyı ayarlamadan önce saatin uygun şekilde ayarlanmasına dikkat edin.

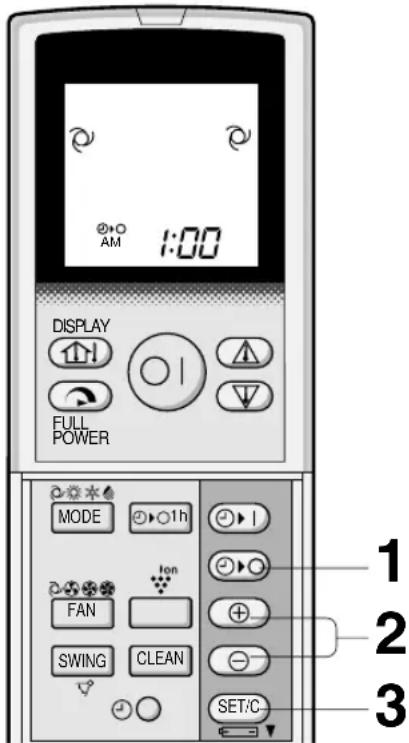

ZAMANLAYICIYI KAPATMA

PLASMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

1 ZAMANLAYICI KAPAMA ( ) duqmesine basin.
2 ZAMANLAYICI KAPALI göstergesi yanıp söner; ZAMAN İLERİ veya GERİ düğmelerine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal aliciya doğru tutun ve ZAMANLAYICI AYAR düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Ünite sinyali aldığında bir bip sinyali verir.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

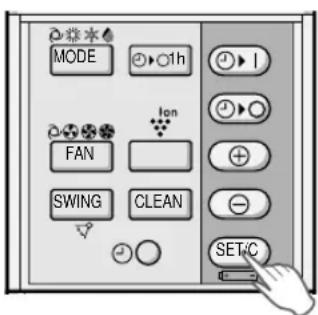

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI

lambası ( ⊕ söner.
- Uzaktan kumanda üzerinde saat gösterilir.

PLASMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

- ZAMANLAYICI AÇMA, ZAMANLAYICI KAPAMA ve BİR SAAT SONRA KAPANMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları da iptal eder.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Önce ZAMANLAYICI ayarını iptal edin ve sonra tekrar ayarlayın.

ZAMANLAYICIYI AÇMA

1 ZAMANLAYICI AÇMA ( ⭕)düşmesine basın.
2 ZAMANLAYICI AÇIK göstergesi yanıp söner. ZAMAN İLERİ veya GERİ düğmesine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.)
3 Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI AYAR düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Ünite sinyali aldığında bir bip sinyali verir.

4 İşletim durumunu seçin.

• Unite ayarlanan zamandan önce devreye girerek odanın programlanan zamanda istenen sıcaklığa ulaşmasına izin verir. (Uyanma fonksiyonu)
• Ünite/ler bir modda çalışirken ZAMANLAYİCİ AÇMA ayarli durumda baska bir ünite farklı bir modda olduğu zaman, zamanlayici gerektiği sekilde çalışmayabilir.

PLASMACLUSTER ve KENDİNDEN TEMİZLEME düğmeleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.

ZAMANLAYICI AÇMA VE KAPAMA FONKSİYONLARININ BİRLİKTE KULLANIMI

Zamanlayıcı AÇMA ve KAPAMA fonksiyonlarını birlikte kullanabilirsiniz.

Örnek:

İşletimi öğleden sonra 11:00'de durdurmak ve sabah 7:00'a kadar oda sıcaklığını istenen seviyeye getirmek için işletimi tekrar başlatmak (aynı mod ve sıcaklık ayarlarıyla).

1 ZAMANLAYICI KAPAMA'yi, ünite çalışırken 11:00 p.m.'e ayarlayın.
2 ZAMANLAYICI AÇMA'yı 7:00 a.m.'e ayarlayın.

ZAMANLAYICI AÇIK ve ZAMANLAYICI KAPALI göstergeleri arasındaki ok (▼ veya ▲) hangi zamanlayıcının önce devreye gireceğini gösterir.

NOTLAR:

• ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarını, üniteyi farklı sıcaklıklarda veya başka ayarlarda çalıştıracak şekilde programlayamazsınız.
• Zamanlayıcıların her biri diğerinden daha önce devreye girecek şekilde programlanabilir.

PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

Klima içindeki iyonizör, odaya, pozitif ve negatif iyonlardan oluşan iyon grupları yayar.

İyon grupları, havadaki küf mantarını yok eder ve kokuya sebep olan molekülleri ayrıştırır/kokuyu giderir.

Havaya verilen iyon ṁruplari hava kaynakli küf mantarini azaltir ve kokuya sebep olan molekülleri ayristirir/kokuyu ğiderir.

KOKU GİDERME İŞLEMİ

Doğal ortamdaki selaleler ve ormanlar gibi yerlerde yüksek oranda negatif iyon gruplari bulunduğu söylenmektedir. Bu isletim modunda, odanin havasini bu kosula yaklastirmak için negatif iyonlar yüksek oranda verilir.

PLASMACLUSTER'IN OTOMATİK İŞLETİMİ

Toz sensörü ve koku sensörü odadaki kirli havayı tespit eder.

Hava Temizleme İşlemi, klima kirli havayı tespit etmek için çalıştırıldıktan sonra bir dakika süreyle yapılır.

Hava Temizleme İşlemi ve Koku Giderme İşlemi seçilir ve havanın kirlilik derecesine bağlı olarak otomatik olarak yapılır.

Hava Temizleme İşlemi havanın kirli olduğu tespit edildiğinde, Koku Giderme İşlemi ise hava temizken yapılır.

KENDİ KENDİNİ TEMİZLEME İŞLEMI

Plasmacluster'ın İşletimi, küf mantarının üremesini azaltmak ve klima ünitesinin içini kurutmak için FAN veya ISITMA modunda yapılır.

Mevsimsel geçiş dönemlerinde bu işlemden yararlanın.

Üremiş küf mantarı bu işlemle yok edilemez.

TOZ SENSÖRÜ VE KOKU SENSÖRÜYLE İLGİLİ İPUÇLARI

Toz sensörü neye reaksiyon gösterir?

- Toz sensörü küf mantarına, bitkilerin/çiçeklerin polenlerine, ölü kenelere, toza, tütün dumanına, vs. reaksiyon gösterir.

Koku sensörü neye reaksiyon gösterir?

- Koku sensörü tütün dumanına, motor egzost dumanına, hayvanlardan yayılan kokulara, vs. reaksiyon gösterir.

Toz ve Koku Sensörü ayrıca haşere ilaçları, kozmetikler, alkol, kimyasal madde, vb. buharlarına ve büyük sıcaklık/nem değişikliklerine reaksiyon gösterir.

PLASMACLUSTER'IN İŞLETİMİ

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

PLASMACLUSTER OTOMATİK İŞLETİM, HAVA TEMİZLEME İŞLEMİ veya YENİLEME İŞLEMİ arasında seçim yapabilirsiniz.

1 İşletim sırasında modu seçmek için PLASMA-CLUSTER düğmesine basın.

PLASMACLUSTER OTOMATİK HAVA TEMİZLEME YENİLEME İPTAL

• HAVA TEMİZLEME işleminde ünite üzerindeki mavi PLASMACLUSTER lambası yanar.
• YENİLEME işleminde ünite üzerindeki yeşil PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

Uzaktan kumanda üzerindeki PLASMACLUSTER sembolü sönene kadar PLASMACLUSTER düğmesine basın.

- Ünite üzerindeki PLASMACLUSTER lambası söner.

NOTLAR:

• PLASMACLUSTER işletiminin ayarı hafızaya alınır ve klimayı bir dahaki sefere açtığınızda aynı modda çalışır.
• PLASMACLÜSTÉR lambasını söndürmek için GÖSTERGE düğmesine basın.
• Ünite çalışmazken PLASMACLUSTER düğmesine basildiğında PLASMACLUSTER isletimi klima modu (örneğin, İSİTMA veya SOĞUTMA) olmadan gerçekleşir. Uzaktan kumandanin mod sembolü söner ve fan hizi OTOMATİK'e ayarlanamaz. Bu anda, diğer odalardaki ünitelerle İSİTMA yapıldiğini hissedebilirsiniz. Dahili fanin dönme hizi düşer ve oda sicaklığına göre devreye GİRER ve ÇİKAR.

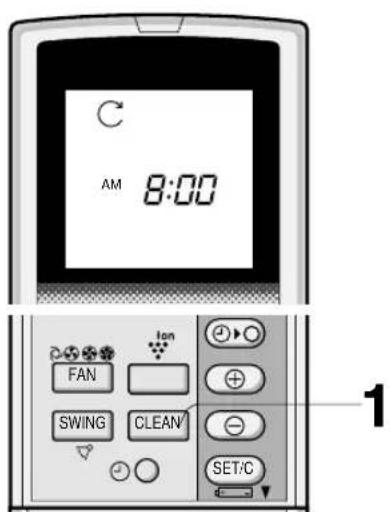

KENDİ KENDİNİ TEMİZLEME İŞLEMİ

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

1 Ünite çalışmazken KENDİ KENDİNİ TEMİZLEME düğmesine basın.

• Uzaktan kumandada “ ©görülür.
• Ünite üzerindeki kırmızı İSLETİM lambası (İve mavi PLASMACLUSTER lambası yanar.
• Kırk dakika sonra ünitenin çalışması durur.
• Kalan işletim süresi, dahili ünitenin SICAKLIK GÖSTERGESİ üzerinde dakika olarak gösterilir.

İPTAL ETMEK İÇİN

KENDİ KENDİNİ TEMİZLEME düğmesine basın. Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İSLETİM lambası (☐ mavi PLASMACLUSTER lambası ve SİCAKLİK GÖSTERGESİ söner.

NOT:

- KENDİ KENDİNİ TEMİZLEME işleminde sıcaklığı, fan hızını, hava akış yönünü veya zamanlayıcı değerini ayarlayamazsınız.

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar ve ünite OTOMATİK modda çalışmaya başlar.
• Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD düğmesine tekrar basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

NOT:

Normal çalışma sırasında YARDIMCI MOD düğmesine basılırsa ünite kapanır.

OPSİYON KİTİ

(sadece AY-XM7CR/AY-XM9CR/AY-XM12CR modelleri için)

Hava Temizleme Filtresi

Klima çalışırken hava temizleme filtresi havadaki toz ve sigara dumanını alarak temiz hava verir.

Hava temizleme filtresinde kullanılan apatit antibakteriyel malzeme, virüslerin ve diğer mikropların faaliyetini engeller.

Tek kullanımlık tipin değiştirme periyodu yaklaşık 3 \~ 6 aydır.

Bu opsiyonu satın almak için satıcınızla temas kurun.

Herhangi bir bakım yapmadan önce klimayi ve devre kesiciyi kapatmaya dikkat edin.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

①Ön paneli açın.
②Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.
③Hava filtrelerini aşağı çekerek çıkarın.

3 FILTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

4 FILTRELERİ YERİNE TAKIN

①Filtreleri orijinal pozisyonunda yerine takın.
②On paneli kapatın.
③ Paneli yerine kilitlemek için ok işaretine sıkıca bastırın.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

• Yumuşak bir bezle silin.
• Üzerlerine direkt olarak su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM SEZONÜNDAN SONRA BAKIM

1 Mekanizmanin iyice kurumasina izin vermek için üniteyi SOĞUTMA modunda yaklasik yarım gün süreyle 32°C sicaklik ayarında çalıştırin.
2 Isletimi durdurun. Klima için özel bir devre kesici varsa kapatin.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM SEZONÜNDAN ÖNCE BAKIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.
3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

Herhangi bir bakım yapmadan önce klimayi ve devre kesiciyi kapatmaya dikkat edin.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

①Ön paneli açın.
②Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.
③Hava filtrelerini aşağı çekerek çıkarın.

3 KOKU GİDERME FILTRESİNİ VE TOZ TOPLAMA FILTRESİNİ HAVA FILTRELERİNDEN ÇIKARIN

4 FILTRELERİ TEMİZLEYİN
Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

5 KOKU GİDERME FILTRESİNİ VE TOZ TOPLAMA FILTRESİNİ YERİNE TAKIN

6 FILTRELERİ YERİNE TAKIN

①Filtreleri orijinal pozisyonunda yerine takın.
②Ön paneli kapatin.
③Paneli yerine kilitlemek için ok işaretine sıkıca bastırın.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

• Yumuşak bir bezle silin.
• Uzerlerine direkt olarak su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM SEZONÜNDAN SONRA BAKIM

1 Mekanizmanın iyice kurumasına izin vermek için üniteyi KENDİ KENDİNİ TEMİZLÈME İŞLEMİNDE çalıştırın.
2 İsletimi durdurun. Klima için ayrı bir devre kesiciniz varsa bunu kapatın.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM SEZONÜNDAN ÖNCE BAKIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.
3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

KOKU GİDERME FİLTRESİNİN (YEŞİL) TEMİZLENMESİ

Filtre 3 \~ 6 ayda bir temizlenmelidir.

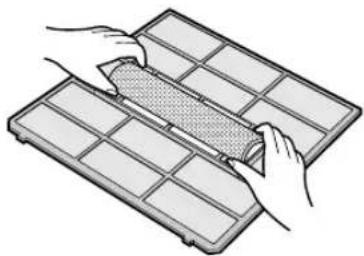

1 Koku giderme filtresini hava filtrelerinden çıkarın.
2 Koku giderme filtresini 10-20 dakika süreyle yumuşak deterjan çözeltisinde ıslatın.

Suyla iyice durulayın ve güneş ışığı altında tamamen kurutun.

3 Temiz koku giderme filtresini hava filtresi üzerindeki filtre stopları altına yerleştirin.

3 HAVA FILTRELERINI YERİNE TAKIN

NOT:

- Koku giderme etkisi bozulacağından 3 yılda bir değiştirmek gereklidir. Yeni filtreler en yakın satıcınızda bulunur.

Yedek filtre: Tip AZ-F910C

TOZ TOPLAMA FİLTRESİNİN (GRI) DEĞİŞTİRİLMESİ

Filtre 3 \~ 6 ayda bir değiştirilmelidir.

1 HAVA FILTRELERİNİ ÇIKARIN
2 TOZ TOPLAMA FILTRESINI DEĞİŞTİRİN

1 Eski toz toplama filtresini hava filtrelerinden çıkarın.
2 Yeni toz toplama filtresini, siyah tarafı yukarı bakacak şekilde hava filtreleri üzerindeki filtre stopları altına yerleştirin.

3 HAVA FILTRELERINI YERİNE TAKIN

NOT:

- Kirli hava temizleme filtreleri yıkanarak tekrar kullanılamaz. Yeni filtreler en yakın satıcınızda bulunur.

Yedek filtre: Tip AZ-F900C

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez.

ÜNİTENİN ÇALIŞMAMASIÜnite kapatıldıktan hemen sonra açılırsa çalışmaz. Ünite mod değiştirildikten hemen sonra çalışmaz. Bu, dahili mekanizmaları korumak içindir. Uniteyi çalıştırmak için 3 dakika bekleyin.	SU BUHARISOĞUTMA ve NEM ALMA modunda bazen odanın hava sıcaklığı ile üniteden çıkan havanın sıcaklığı arasındaki fark nedeniyle hava çıkışında su buharı görülebilir.ISITMA modunda, buz çözme sırasında harici üniteden dışarı su buharı akışı olabilir.
ÜNİTENİN SICAK HAVA ÜFLEMEMESIÜnite önısıtma veya buz çözme konumundadır.	HARİCİ ÜNİTENİN DURMAMASIIşletim durduktan sonra harici ünite fanı yaklaşık bir dakika daha dönerek üniteyi soğutur.
KOKULARÜniteden, üniteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın iç parçalarının kokuları gelebilir.
ÇITIRTIÜnite bir çırtı sesi çıkarabilir. Bu ses, ön panelin sürtünmesinden ve sıcaklık değişimi nedeniyle genleşen veya bağlanan diğer elemanlardan gelir.	ÜNİTENİN İSTENEN MODDAÇALİSMAMASİBir dahili ünite SOĞUTMA veya NEM ALMA modunda çalışirken diğer üniteyi ISITMA modunda calistiramazsiniz.(4 saniye sonra uzun bir SİNYAL sesi duyulur, gösterge paneli üzerindeki sıcaklık göstergesinde “-” görülür ve İSLETİM lambasi ile ZAMANLAYİCİ lambasi dönüşümlü olarak yanip söner.)Bir dahili ünite ISITMA modunda çalışirken diğer üniteyi SOĞUTMA veya NEM ALMA modunda calistiramazsiniz. (4 saniye sonra uzun bir SİNYAL sesi duyulur, gösterge paneli üzerindeki sıcaklık göstergesinde “-” görülür ve İSLETİM lambasi ile ZAMANLAYİCİ lambasi dönüşümlü olarak yanip söner.)
TISLAMYumuşak tıslama sesi, ünitenin içinde akan soğutma gazının sesidir.
DAHİLİ ÜNİTENİN BOSTAYKEN BİLEİSİNMASİBunun nedeni, diğer ünite İSİTMA modunda çalışirken soğutma gazinin bostaki dahili ünitenin borularından da geçmesidir.

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

PLASMACLUSTER'IN HAVA ÇIKIŞINDAN YAYILAN KOKUBu, iyonizörün ürettiği ozon kokusudur. Ozonun yoğunluğu çok azdır, sağlığınız üzerinde etkisi yoktur. Havaya yayılan ozon kısa sürede ayrışır ve odadaki yoğunluğu artmaz.	A LOW BUZZ NOISE EMITTEDBu, ünite iyon grupları yayarken çıkan sestir.
	ÜNİTENİN HAVA GÖNDERMEMESİ (klima modu olmadan PLASMACLUTER isletimi, KENDİ KENDİNİ TEMİZLEME islemi)• Diğer ünite/ler buz çözme uyguluyordur.
DAHİLİ ÜNİTE İSİTMA İSLETİMİNDE OLMADİĞINDA BİLE İSİNİYORÜnite çalışmazken PLASMACLUSTER düğmesine basildiğında PLASMACLUSTER isletimi klima modu (örneğin, İSİTMA veya SOĞUTMA) olmadan gerçekleşir. Bu anda, diğer odalardaki ünitelerle İSİTMA yapiliyorsa üniteden sicak hava geldiğini hissedebilirsiniz. Dahili fanin dönme hizi düşer ve oda sicaklığına göre devreye GİRER ve ÇİKAR.	PLASMACLUSTER'İN OTOMATİK İSLETİMİ sırasında, klima, odada koku olsa bile HAVA TEMİZLEME İSLEMİ uygular.• Örneğin, klima çalışmadan önce oda siğara dumaniyla dolu olduğunda KOKU SENSÖRÜ devreden çıkabilir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALIŞMAZSA

Devre kesicinin ya da sigortanın atmış olup olmadığını kontrol edin.

ÜNİTE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin.Kirliyse temizleyin.	Harici üniteyi kontrol ederek hava girişinin veya çıkışının tıkalı olmadığından emin olun.	Termostatın uygun ayarlı olup olmadığını kontrol edin.
Pencerelerin ve kapıların sıkı kapalı olmasına dikkat edin.	Odada çok sayıda insan bulun-ması ünitenin istenen sıcaklığa ulaşmasını önler.	Odada ısı üreten bir cihaz bulunup bulunmadığını kontrol edin.

ÜNİTE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanın pillerinin eski veya zayıf olup olmadığını kontrol edin.	Uzaktan kumandayı ünitenin sinyal alicısına doğru tutarak tekrar sinyal göndermeyi deneyin.	Uzaktan kumandanın pillerinin kutuplarının uygun yönde olup olmadığını kontrol edin.

Gösterge paneli üzerindeki İŞLETİM lambası, ZAMANLAYICI lambası ve SICAKLIK GÖSTERGESİ yanıp söndüğünde servis çağırın.

SHARP CORPORATION

OSAKA, JAPAN

Printed in Thailand

TINSEA309JBRZ 02BO
