AEXM24CR - Ar condicionado SHARP - Manual de utilização gratuito

Marca	Sharp
Modelo	AEXM24CR
Tipo de produto	Ar condicionado split multi-tipo (várias unidades internas)
Alimentação	220-240 V, 50 Hz (estimativa padrão)
Modos de funcionamento	Auto, Resfriamento, Aquecimento, Desumidificação (Seco), Ventilador (FAN)
Função Plasmacluster	Disponível nos modelos AY-XPM7CR/9CR/12CR (geração de íons agrupados para purificar o ar)
Função de limpeza automática	Disponível nos modelos AY-XPM7CR/9CR/12CR (duração: 40 minutos)
Temporizador	Temporizador liga/desliga programável (em incrementos de 10 minutos), temporizador de desligamento após uma hora
Potência máxima (Full Power)	Função para resfriar ou aquecer rapidamente na potência máxima
Direção do fluxo de ar	Vertical (motorizada com função SWING) e horizontal (ajustável manualmente)
Controle remoto	Sem fio, alcance 7 metros, pilhas AAA (R03), display LCD
Filtros	Filtro de ar (limpeza a cada 2 semanas), filtro de poeira (cinza substituível), filtro desodorizante (verde lavável)
Filtro purificador de ar opcional	Tipo descartável, troca a cada 3-6 meses (modelos AY-XM7CR/9CR/12CR)
Manutenção	Limpar os filtros regularmente, usar aspirador ou água morna com detergente neutro, secar à sombra
Segurança	Aterramento obrigatório, não instalar perto de gases inflamáveis, desligar o disjuntor antes da manutenção
Proteção	Reinicialização automática após queda de energia (memória das configurações exceto temporizador)
Temperaturas de operação (Resfriamento)	Interna: 21°C a 32°C BS, Externa: 21°C a 43°C BS
Temperaturas de operação (Aquecimento)	Interna: 20°C a 27°C BS, Externa: -7°C a 24°C BS
Peças de reposição	Filtro de poeira tipo AZ-F900C, filtro desodorizante tipo AZ-F910C

Perguntas frequentes - AEXM24CR SHARP

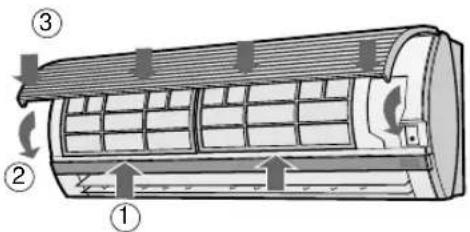

Como limpar os filtros do ar condicionado Sharp AEXM24CR?

Os filtros de ar devem ser limpos a cada duas semanas. Abra o painel, remova os filtros, use um aspirador ou lave-os com água morna e detergente neutro. Seque-os à sombra antes de reinstalá-los. O filtro desodorizante (verde) é limpo a cada 3 a 6 meses mergulhando-o em uma diluição de detergente neutro por 10 a 20 minutos, depois enxágue e seque ao sol. O filtro de poeira (cinza) não é lavável e deve ser substituído a cada 3 a 6 meses.

O que fazer se o ar condicionado não estiver resfriando corretamente?

Verifique primeiro os filtros: se estiverem sujos, limpe-os. Certifique-se de que a unidade externa não está obstruída e que o termostato está ajustado corretamente. Verifique se as janelas e portas estão fechadas. Se o ambiente tiver muitas pessoas ou aparelhos que geram calor, o desempenho pode ser reduzido. Se o problema persistir, entre em contato com o serviço de assistência técnica.

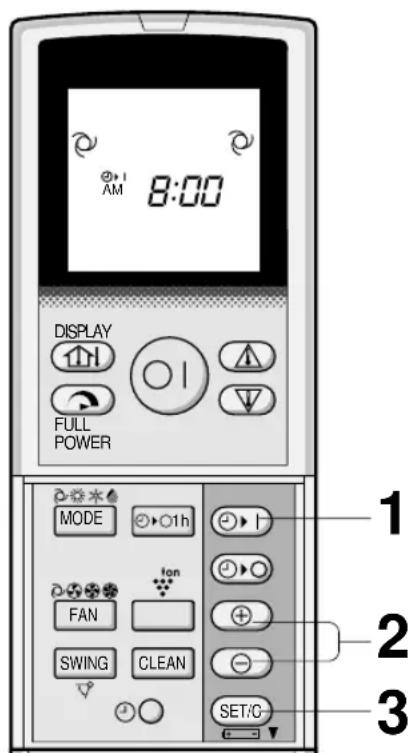

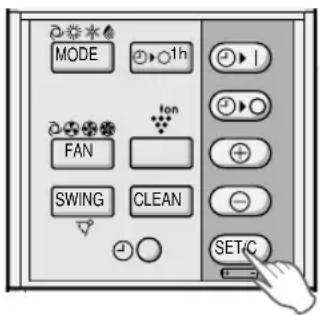

Como usar o temporizador liga/desliga?

Certifique-se de que o relógio está ajustado. Para o temporizador de desligamento (TIMER OFF), pressione a tecla TIMER OFF, ajuste a hora com TIME ADVANCE/REVERSE (em passos de 10 minutos), depois pressione SET/C. Para o temporizador de ligamento (TIMER ON), faça o mesmo com a tecla TIMER ON. Os dois temporizadores podem ser combinados. A luz laranja TIMER acende no aparelho. A função modo noturno automático ajusta a temperatura para conforto.

O que significa a luz PLASMACLUSTER?

A luz PLASMACLUSTER indica que a função de purificação do ar por íons agrupados está ativa. Está disponível nos modelos AY-XPM7CR/9CR/12CR. Uma luz azul indica o modo PURIFICADOR DE AR, uma luz verde indica o modo RESFRIAMENTO. Você pode selecionar esses modos pelo controle remoto (tecla PLASMACLUSTER).

Como ativar a operação de potência máxima (FULL POWER)?

Durante a operação, pressione a tecla FULL POWER no controle remoto. O aparelho funciona então na potência máxima para resfriar ou aquecer rapidamente. A temperatura e a velocidade do ventilador não podem ser ajustadas durante este modo. Para cancelar, pressione FULL POWER novamente ou mude de modo.

O que fazer se o controle remoto não funcionar?

Verifique primeiro as pilhas: se estiverem gastas, substitua as duas por pilhas novas idênticas (AAA/R03). Certifique-se de que o controle remoto está apontado para o receptor da unidade interna e que nenhum obstáculo (cortina) bloqueia o sinal. Se o problema persistir, use o modo auxiliar pressionando a tecla AUX na unidade interna.

Por que o aparelho emite um som de estalo?

O som de estalo é normal e ocorre devido à dilatação/contração do painel frontal e outros componentes devido às variações de temperatura. Isso não constitui uma falha.

Como fazer a manutenção do ar condicionado antes de um longo período de inatividade?

Faça o aparelho funcionar no modo RESFRIAMENTO a 32°C por meio dia para secar o mecanismo, ou use o modo de limpeza automática (se disponível). Em seguida, desligue o aparelho e desligue o disjuntor. Limpe os filtros e reinstale-os. Certifique-se de que as entradas/saídas de ar estão desobstruídas.

Quais são os tipos de filtros e como substituí-los?

Existem três filtros: o filtro de ar (limpeza a cada 2 semanas), o filtro de poeira (cinza, não lavável, substituição a cada 3 a 6 meses, tipo AZ-F900C), e o filtro desodorizante (verde, lavável, substituição a cada 3 anos, tipo AZ-F910C). Para substituir o filtro de poeira, remova os filtros de ar, troque o filtro de poeira colocando o lado preto para cima sob as travas, depois reinstale.

O que fazer se o aparelho não ligar ou não responder?

Verifique se o disjuntor está desarmado ou se um fusível queimou. Se o aparelho não funcionar imediatamente após uma parada ou mudança de modo, aguarde 3 minutos (proteção do compressor). Certifique-se de que o controle remoto tem pilhas válidas e está bem apontado. Se as luzes OPERATION, TIMER e TEMPERATURE piscarem, entre em contato com o serviço de assistência técnica.

MANUAL DE UTILIZADOR AEXM24CR SHARP

OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO

GAMA DE TEMPERATURA DE FUNCIONAMIENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite 32°C T.S. 43°C T.S.superior 23°C T.H. -
	límite 21°C T.S. 21°C T.S.inferior 15°C T.H. -
CALENTAR	límite 27°C T.S. 24°C T.S.superior - 18°C T.H.
	límite 20°C T.S. -7°C T.S.inferior - -8°C T.H.

⑲ Lámpara de FUNCIONA-MIENTO (roja ☒)

① Entrada de aire
② Cable conector
③ Tubo refrigerante
4 Salida de aire

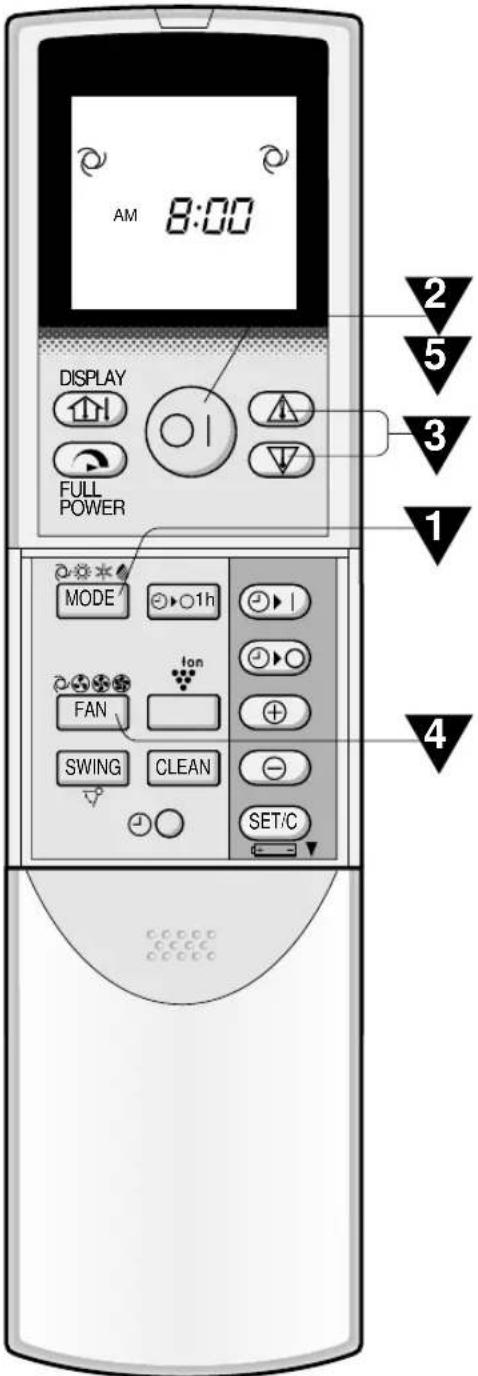

FUNCIONAMIENTO BÁSICO

FUNCIONAMIENTO A CAPACIDAD MÁXIMA

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO

NOTA:

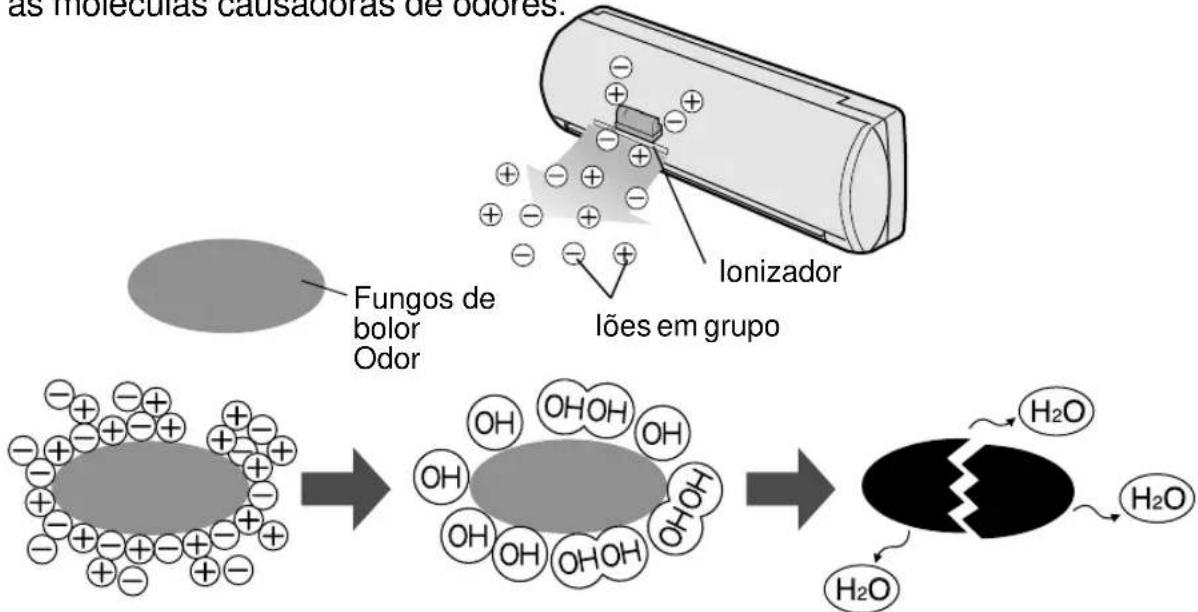

FUNCIONAMIENTO AUTOMÁTICO DEL PLASMA

FUNCIONAMIENTO DEL PLASMA

(solo para los modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

• FUNZIONAMENTO A PIENA POTENZA ... I-13
• TIMER DI SPEGNIMENTO DOPO UN'ORA I-13
• FUNZIONAMENTO DEL TIMER ..... I-14
- SUGGERIMENTI SUL FUNZIO-NAMENTO DEL PLASMACLUSTER... I-16
- FUNZIONAMENTO DEL PLASMA-CLUSTER .... I-17
• OPERAZIONE DI AUTOPULITURA .... I-17
• MODO AUSILIARIO...... I-18
• KIT OPZIONALE ...... I-18
• MANUTENZIONE ...... I-19
• PRIMA DI RICHIEDERE ASSISTENZA ... I-22

PRECAUZIONI

FUNZIONAMENTO A PIENA POTENZA

FUNZIONAMENTO DEL TIMER

NOTA:

FUNZIONAMENTO DEL PLASMACLUSTER

(solo per i modelli AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

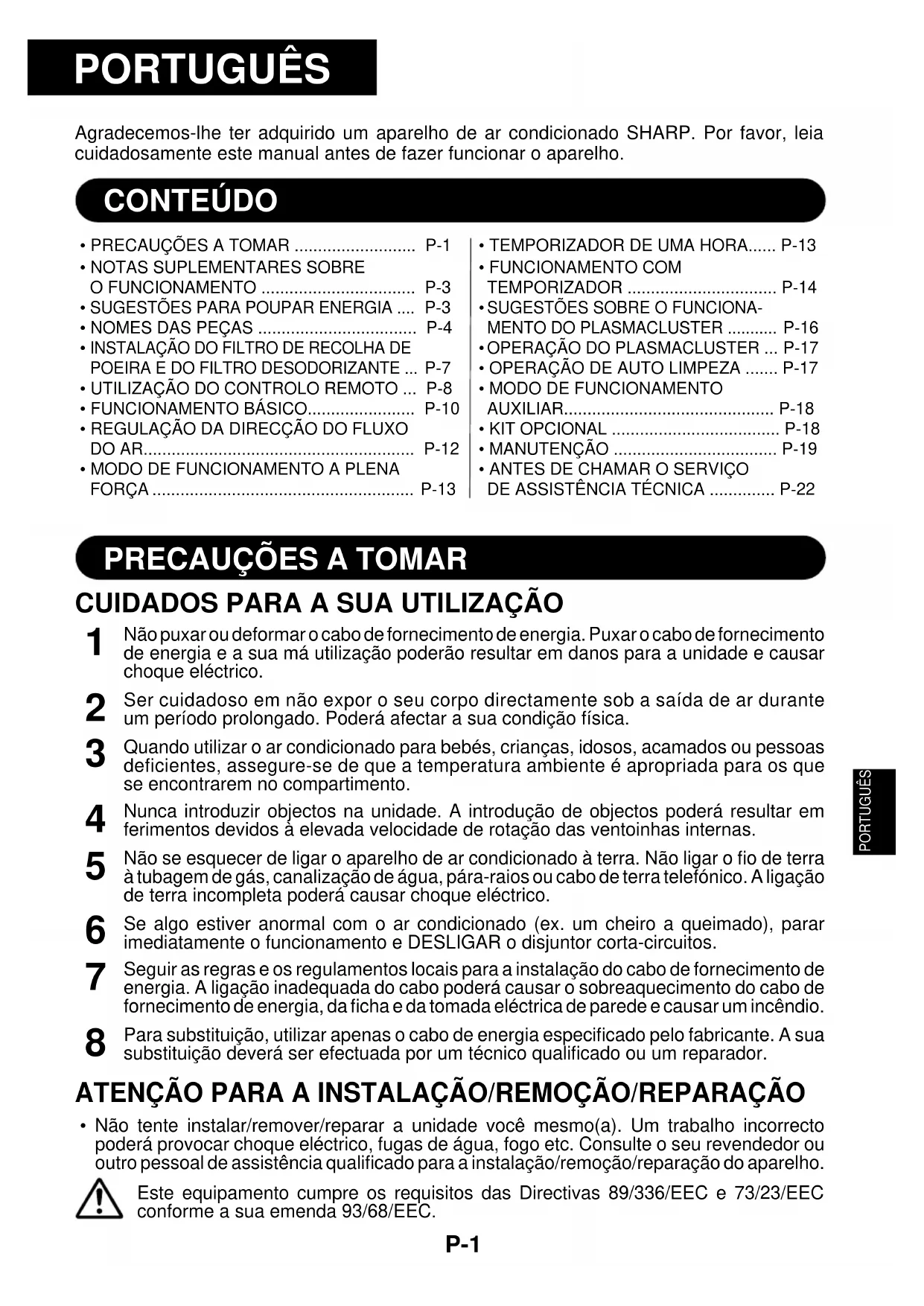

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ...... P-1
• NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ...... P-3
  • SUGESTÕES PARA POUPAR ENERGIA .... P-3
  • NOMES DAS PEÇAS ...... P-4
• INSTALAÇÃO DO FILTRO DE RECOLHA DE POEIRA E DO FILTRO DESODORIZANTE ... P-7

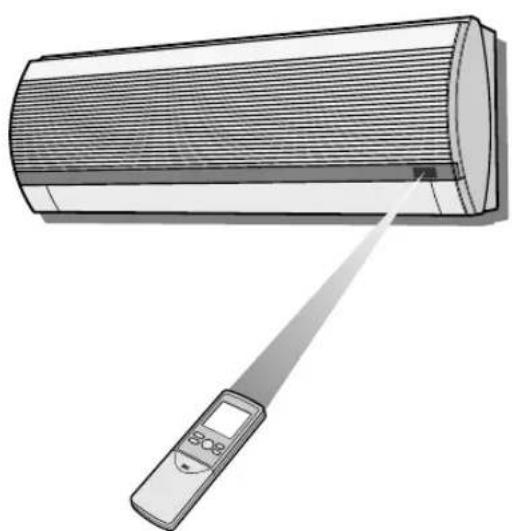

• UTILIZAÇÃO DO CONTROLO REMOTO ... P-8

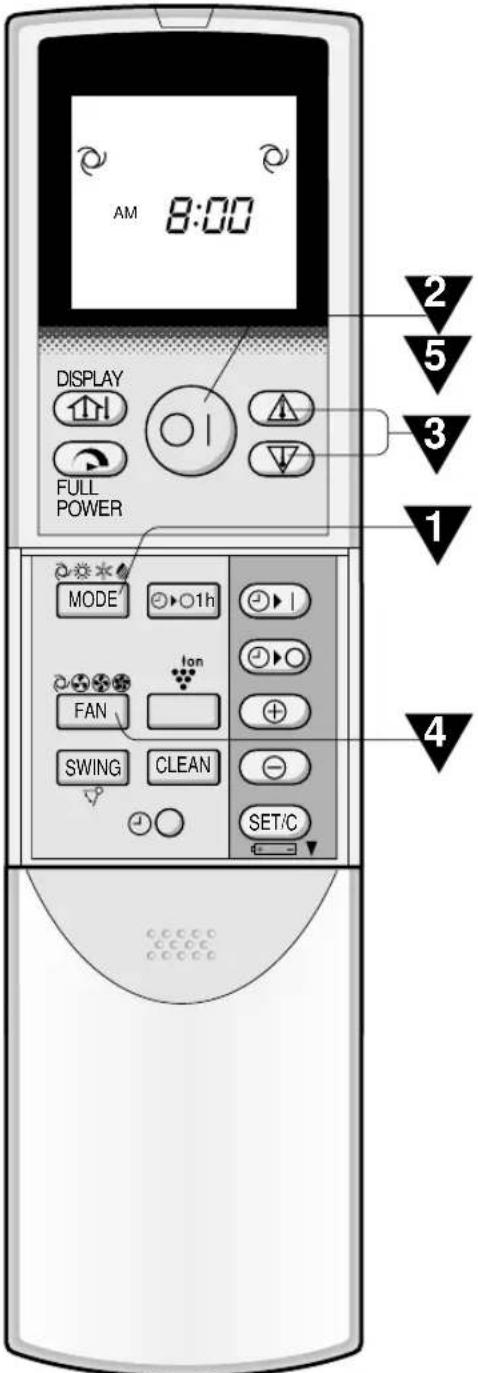

• FUNCIONAMENTO BÁSICO.... P-10
• REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR.... P-12
• MODO DE FUNCIONAMENTO A PLENA FORÇA ...... P-13

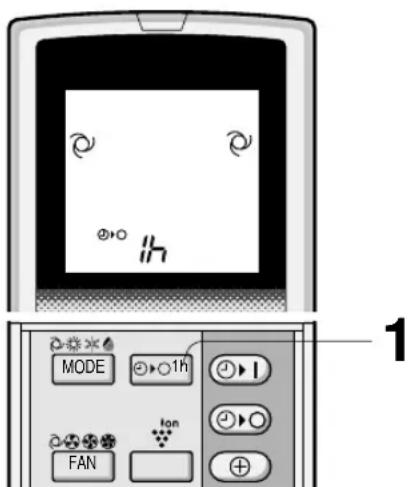

• TEMPORIZADOR DE UMA HORA..... P-13
- FUNCIONAMENTO COM TEMPORIZADOR ...... P-14
- SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER ..... P-16

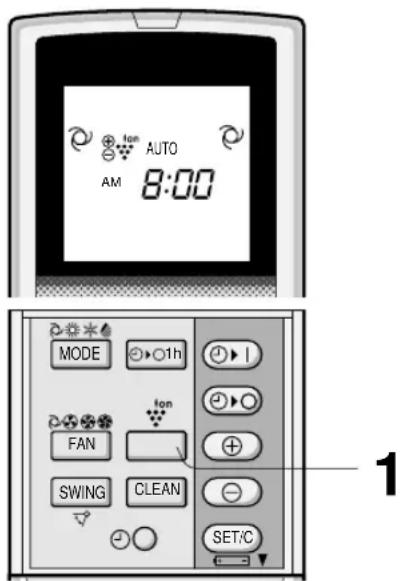

• OPERAÇÃO DO PLASMACLUSTER ... P-17

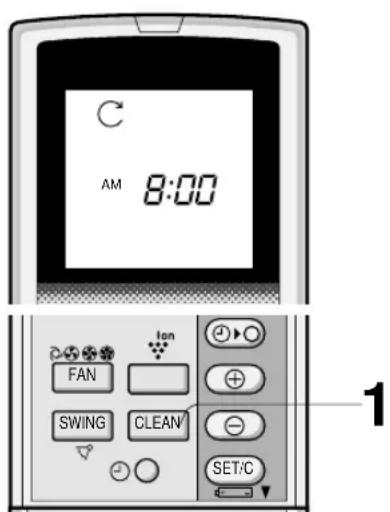

• OPERAÇÃO DE AUTO LIMPEZA ..... P-17
- MODO DE FUNCIONAMENTO AUXILIAR.... P-18
- KIT OPCIONAL ...... P-18
• MANUTENÇÃO ...... P-19
• ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ...... P-22

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico.
2 Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física.
3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento.
4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas.
5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-rajos ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico.
6 Se algo estiver anormal com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.
7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.
8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efectuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorrecto poderá provocar choque eléctrico, fugas de água, fogo etc. Consulte o seu revendedor ou outro pessoal de assistência qualificado para a instalação/remoção/reparação do aparelho.

Este equipamento cumpre os requisitos das Directivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio.
2 Não utilizar os botões com a mão molhada. Poderá causar choque eléctrico.
3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo.
4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição.
5 Não colocar nada sobre a unidade externa nem a pisar. O objecto ou a pessoa poderão cair, causando ferimentos.
6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas.
7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.
8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas.
9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido.
10 Não espalhar ou verter água directamente sobre a unidade. A água poderá causar choque eléctrico ou danos do equipamento.
11 Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.
As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas.
  A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio.
  Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECIMENTO	limite superior	32°C B.S. 43°C23°C B.H. -	B.S.
	limite inferior	21°C B.S. 21°C15°C B.H. -	B.S.
AQUECIMENTO	limite superior	27°C B.S. 24°C- 18°C B.H.	B.S.
	limite inferior	20°C B.S. -7°C--8°C B.H.	B.S.

B.S. = Bolbo seco B.H. = Bolbo húmido

- O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

- Se o ar tiver uma humidade superior a 80% pode formarse condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente. Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam activas antes da falta de corrente, excepto as regulações do temporizador. Se os temporizadores estiverem activados, terão de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por dois a cinco minutos depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos afim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.
• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer o quarto, dado que esta unidade funciona com um sistema de circulação de ar forçado.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada e 2°C abaixo no modo AQUECER pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECCÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

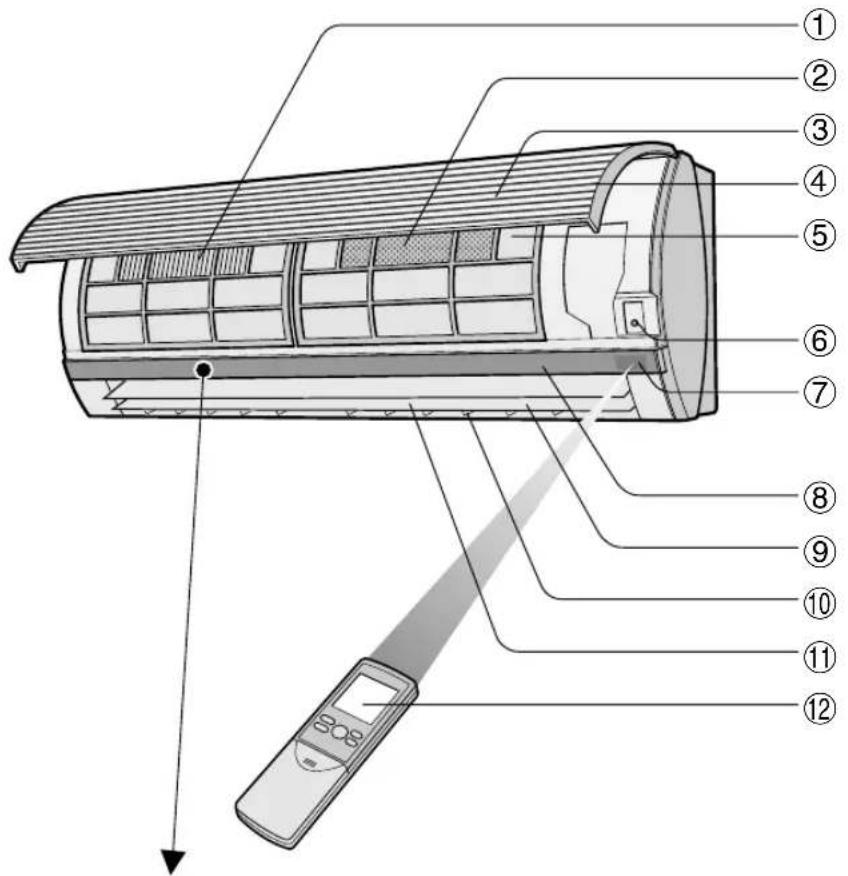

UNIDADE INTERIOR
(Para os modelos AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)

① FILTRO DE RECOLHA DE POEIRA (não lavável)
② FILTRO DESODORIZANTE (lavável)
③ Entrada (Ar)
④ Painel aberto
⑤ Filtros de ar

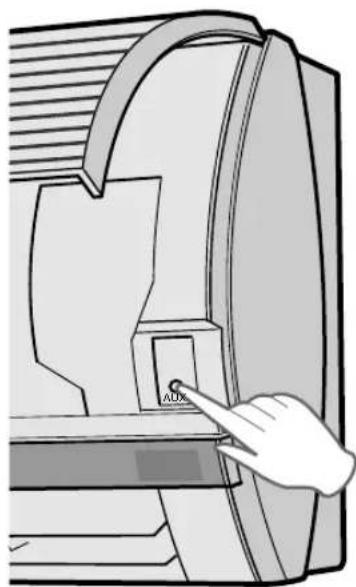

⑥ Botão AUX.
⑦ Janela RECEPTORA
⑧ Painel indicador
⑨ Reguladores verticais
⑩ Reguladores horizontais
⑪ Saída (Ar)
⑫ Controlo remoto

⑬ Lâmpada de temperatura EXTERIOR (verde ↗)
⑭ INDICADOR DE TEMPERATURA
⑮ Lâmpada de temperatura AMBIENTE (verde
⑯ MONITOR DE POTÊNCIA
⑰ Lâmpada PLASMACLUSTER (azul, verde)
⑱ Lâmpada TEMPORIZADOR (Iaranja Ⓓ)
⑲ Lâmpada FUNCIONAMENTO (vermelha ➡)

① Entrada (Ar)
② Cabo de interligação
③ Tubo de refrigeração
4 Saída (Ar)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

UNIDADE INTERIOR
(Para os modelos AY-XM7CR, AY-XM9CR, AY-XM12CR)

⑯ Lâmpada FUNCIONAMENTO (vermelha ☒)

① Entrada (Ar)
② Cabo de interligação
③ Tubo de refrigeração
4 Saída (Ar)

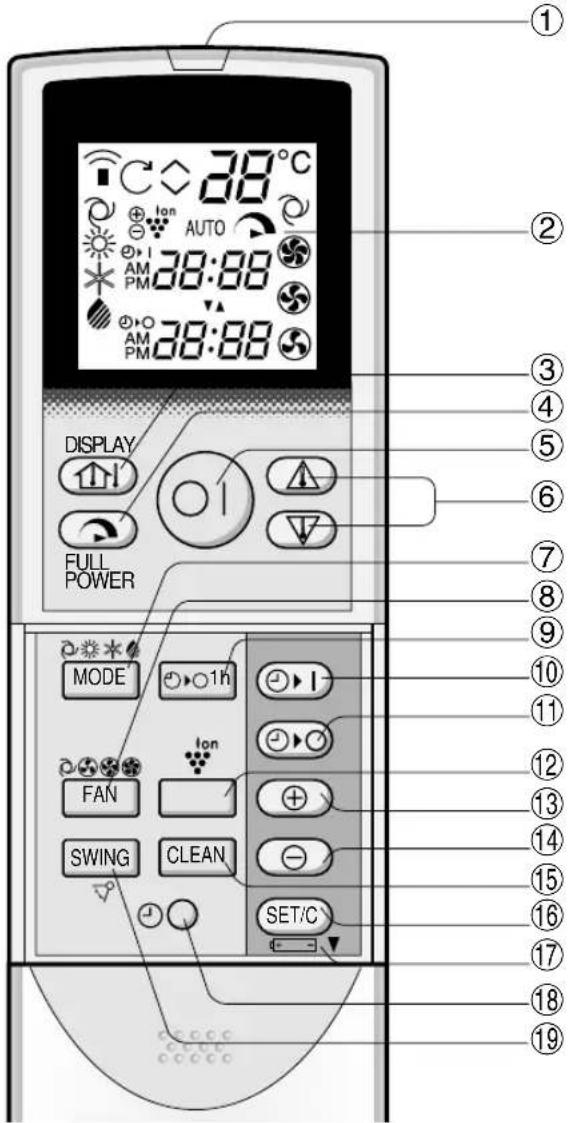

CONTROLO REMOTO

① TRANSMISSOR
② MOSTRADOR LCD (de cristais líquidos)

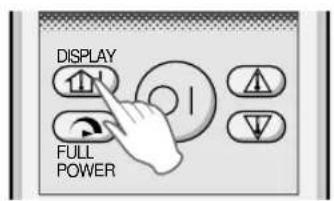

③ Botão MOSTRADOR (DISPLAY)
④ Botão de PLENA FORÇA (FULL POWER)
⑤ Botão LIGAR/DESLIGAR
⑥ Botão TERMOSTATO
⑦ Botão MODO (MODE)
⑧ Botão VENTOINHA (FAN)
⑨ Botão TEMPORIZADOR DE UMA HORA
⑩ Botão LIGAR TEMPORIZADOR (para regular o temporizador)
⑪ Botão DESLIGAR TEMPORIZADOR (para regular o temporizador)
⑫ Botão PLASMACLUSTER (apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑬ Botão AVANÇAR HORA
⑭ Botão RECUAR HORA
⑮ Botão de AUTO LIMPEZA (CLEAN) (apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑯ Botão DEFINIR/ANULAR TEMPORIZADOR (SET/C)

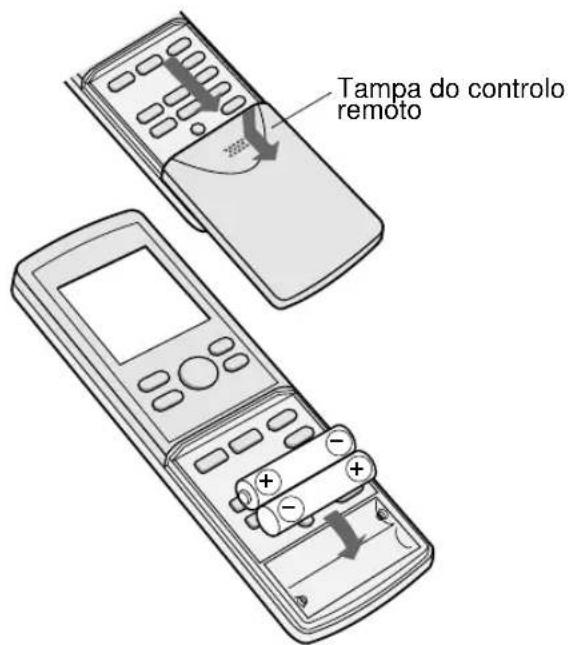

⑰ Indica que o COMPARTIMENTO DAS PILHAS se encontra debaixo desta marca
⑱ Botão RELÓGIO
⑲ Botão DIRECCIONAR (SWING)

MOSTRADOR LCD DO CONTROLO REMOTO

⑳ REGULAÇÃO DO TERMOSTATO PARA MODOS DE FUNCIONAMENTO AUTOMÁTICO E SECAR
②1 SÍMBOLO DE AUTO LIMPEZA (apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑳ SÍMBOLO DE TRANSMISSÃO
②3 SÍMBOLOS DE MODOS DE FUNCIONAMENTO

⑳ INDICADOR LIGAR TEMPORIZADOR/RELÓGIO Indica o tempo de ligação do temporizador ou a hora actual.

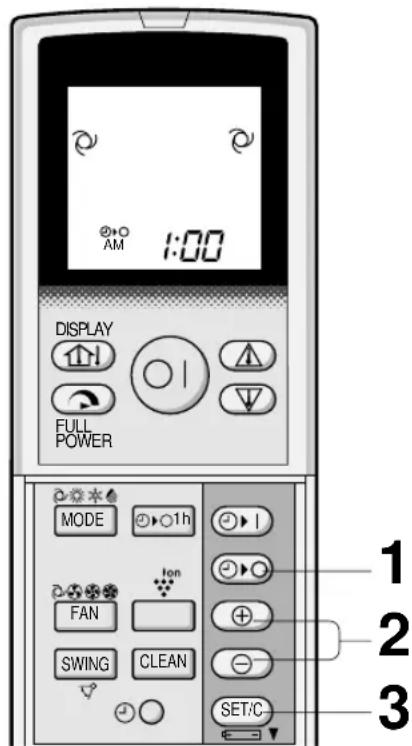

⑳ INDICADOR DESLIGAR TEMPORIZADOR Indica o tempo de desligamento do temporizador ou a regulação do temporizador para uma hora.
⑲ SÍMBOLO PLASMACLUSTER (apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

INSTALAÇÃO DO FILTRO DE RECOLHA DE POEIRA E DO FILTRO DESODORIZANTE

(apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

O filtro de recolha de poeira e o filtro desodorizante são embalados como acessórios desta unidade. Durante o funcionamento do ar condicionado, os filtros retiram a poeira e o fumo de tabaco do ar e debitam ar limpo.

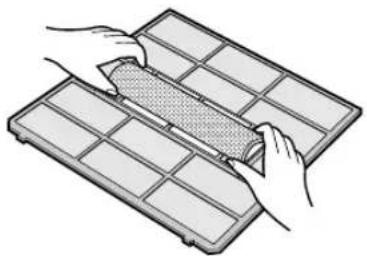

FILTRO DESODORIZANTE (verde)

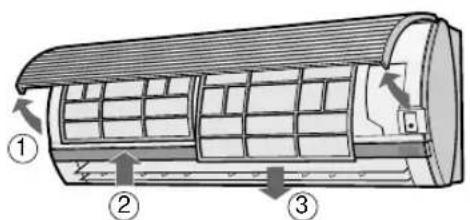

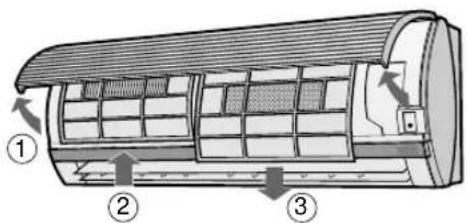

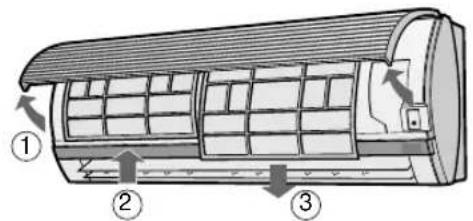

1 Retire os filtros de ar.

① Abra o painel de abrir.
② Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③ Puxe os filtros de ar para baixo a fim de os poder tirar.

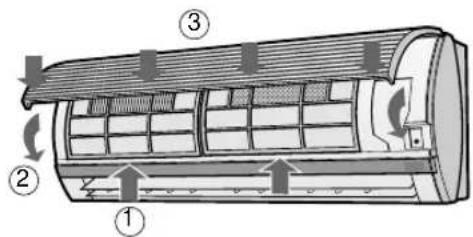

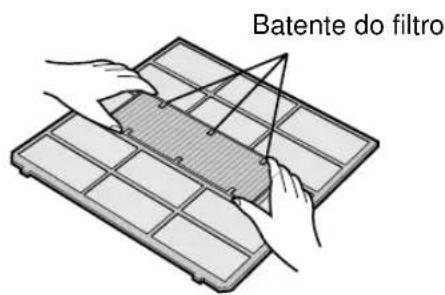

2 Instale o filtro de recolha de poeira e o filtro desodorizante sob os batentes do filtro localizados no filtro de ar.

3 Reinstale os filtros de ar.

① Recoloque os filtros na posição inicial.
② Feche o painel aberto.
③ Empurre com força para o engatar devidamente no seu lugar.

Precauções

• Os filtros estão selados num saco plástico para preservar o seu efeito de recolha de poeira.
  Não abra o saco até precisar de usar os filtros. (Caso contrário, a vida dos filtros poderá ser encurtada.)
• Não exponha os filtros à luz solar directa. (Caso contrário poderão deteriorar-se.)

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Retire a tampa do controlo remoto.

2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fiquem correctamente posicionados.

- Se as pilhas estiverem devidamente instaladas aparecerá no mostrador "AM 6:00".

3 Recoloque a tampa.

• A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objecto, como p.ex., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela receptora directamente à luz do sol forte, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afectada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz directa do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

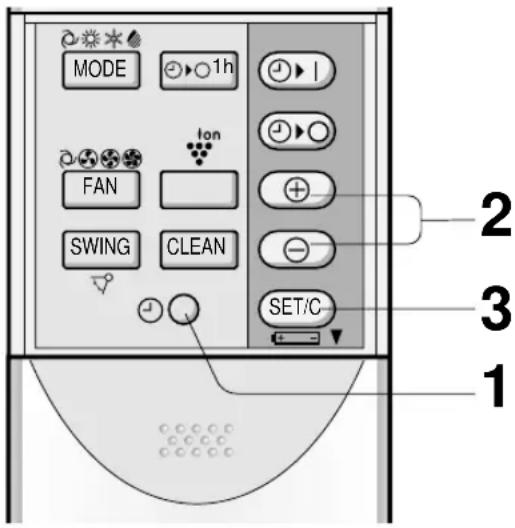

ACERTAR AS HORAS DO RELÓGIO

Existem dois tipos de funcionamento: relógio de 12 horas e relógio de 24 horas.

Exemplo: 5 horas da tarde

Relógio Mostrador
Relógio de 12 horas PM 5:00
Relógio de 24 horas 17:00

1 Para activar o relógio de 12 horas carregue uma vez no botão RELÓGIO no primeiro passo.

Para activar o relógio de 24 horas, carregue duas vezes no botão RELÓGIO no primeiro passo.

2 Carregue nos botões de AVANÇAR ou RECUAR A HORA para acertar a hora do relógio.

- Mantenha o respectivo botão premido para avançar ou recuar rapidamente a hora visualizada.

3 Carregue no botão DEFINIR/ANULAR (SET/C).

- Os dois pontos (:) piscam para indicar que o relógio está a funcionar.

NOTA:

- Estando programado o modo de temporizador, o relógio não pode ser acertado.

FUNCIONAMENTO BÁSICO

NOTAS:

Este ar condicionado é de tipo múltiplo, e duas (ou três) unidades internas estão ligadas a uma unidade externa. Quando a regulação do modo for diferente entre a(s) unidade(s) interna(s), a unidade(s) interna(s) operadas mais tarde poderão não funcionar.

• Quando a(s) unidade(s) interna(s) estiver(em) a operar em modo AQUECER, as unidades restantes não podem operar em modo ARREFECER ou SECAR.
• Quando a(s) unidade(s) interna(s) estiver(em) a operar em modo ARREFECER ou SECAR, as unidades restantes não podem operar em modo AQUECER.

Quando o(s) modo(s) da(s) unidade(s) interna(s) operada(s) em último lugar for(em) diferente(s) do(s) que estiver(em) em operação, será emitido um bip prolongado 4 segundos mais tarde, e o indicador de temperatura do painel indicador apresentará “ _ _ ” e as lâmpadas OPERAÇÃO e TEMPORIZADOR piscarão alternadamente. Isto indica que a(s) unidade(s) operada(s) em último lugar não está/estão a trabalhar. Neste caso, mude o modo do controlo remoto e envie o mesmo sinal de modo no qual a(s) outra(s) unidade(s) está/estão a trabalhar. O bip será emitido duas vezes a partir da(s) unidade(s) interna(s) operada(s) em último lugar, e a(s) unidade(s) funcionará/funcionarão.

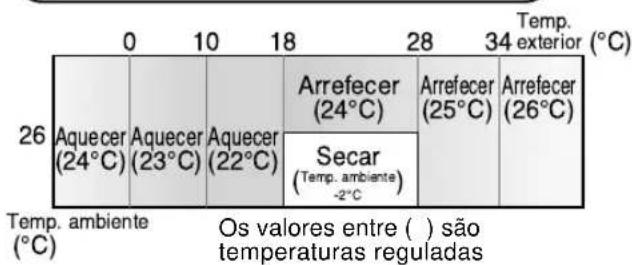

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos e Regulações de Temperatura

- Durante o funcionamento, se se alterar a temperatura exterior, as regulações da temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

- O modo da unidade operada em primeiro lugar terá prioridade sobre a(s) outra(s) unidade(s) sem referência à tabela.

SUGESTÕES ACERCA DO PAINEL INDICADOR

O painel indicador mudará, da seguinte maneira, de cada vez que premir o botão de MOSTRADOR (DISPLAY).

Quando a temperatura da sala ou a temperatura exterior for apresentada, o MONITOR DE POTÊNCIA acenderá em 4 níveis para os modos ARREFECER e AQUECER (3 níveis para modo SECAR), para indicar a potência da operação. Quando o ar condicionado estiver a funcionar na plena força nos modos ARREFECER e AQUECER, "Power" acenderá e "Eco" apagará no painel indicador.

NOTAS:

• As temperaturas indicadas são aproximações grosseiras e poderão variar das temperaturas reais.
• Margem de temperatura de serviço
  Temperatura ambiente: 0°C \~ 40°C (Lo é indicado quando for inferior a 0°C e H, superior a 40°C) Temperatura exterior: -9°C \~ 45°C (Lo é indicado quando for inferior a -9°C e H, superior a 45°C)

- -- é apresentada durante os primeiros 120 segundos de operação enquanto as temperaturas estão a ser detectadas. (A detecção de temperatura poderá demorar mais de 120 segundos quando outra(s) unidade(s) já estiver(em) a funcionar.)

- -- é apresentada durante 5 segundos quando o aparelho não estiver a funcionar.

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direcção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

Modos ARREFECER e SECAR Fluxo de ar horizontal

Modo AQUECER Fluxo de ar diagonal

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECCIONAR (SWING) no controlo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECCIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem apresentada no diagrama.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modos ARREFECER e SECAR

A margem de regulação é mais restrita que a margem DIRECCIONAR para evitar a formação de água de condensação.

Modo AQUECER

A margem é mais ampla para aumentar a circulação de ar.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas aletas de regulação horizontais como ilustrado e regule a direcção do fluxo do ar.

Nunca tente ajustar a aleta de regulação vertical manualmente.

• O ajuste manual destas aletas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFÉCER e SECAR são utilizados por um período prolongado com as aletas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha “SUAVE” durante um longo período de tempo.

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha em plena força para tornar o compartimento arrefecido ou aquecido tão rapidamente que o poderá utilizar logo após chegar a casa.

1 Para activar o funcionamento de PLENA FORÇA, pressione o botão de PLENA FORÇA (FULL POWER) durante o funcionamento.

• O controlo remoto mostrará
• O mostrador da temperatura desligar-se-á.

PARA TERMINAR

Pressione de novo o botão de PLENA FORÇA (FULL POWER).

- O funcionamento de PLENA FORÇA também será cancelado quando for mudado o modo de funcionamento ou quando a unidade for desligada.

NOTA:

- Não pode definir a temperatura e a velocidade da ventoinha durante a operação em PLENA FORÇA.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade trabalhará durante uma hora a contar do momento em que é activado.

Os botões PLASMACLUSTER e AUTO LIMPEZA existem apenas nos modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

1 Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece “☐▶○ ih”.
• A lâmpada laranja ( ⏻ ) de TEMPORIZADOR iluminarse-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR TEMPORIZADOR (SET/C).

- A lâmpada laranja ( ⭕ ) de TEMPORIZADOR desligarse-á na unidade.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A lâmpada vermelha ( ☒ de FUNCIONAMENTO e a lâmpada laranja ( Ⓤ) de TEMPORIZADOR desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR e/ou DESLIGAR TEMPORIZADOR, o botão ANULAR TEMPORIZADOR (SET/C) cancela todos os ajustamentos.

FUNCIONAMENTO COM TEMPORIZADOR

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

DESLIGAR TEMPORIZADOR

1 Carregue no botão DESLIGAR TEMPORIZADOR ( Ⓤ▶○ ).
2 O indicador DESLIGAR TEMPORIZADOR começa a piscar; carregue nos botões AVANÇAR HORA ou RECUAR HORA para acertar a hora desejada. (A hora pode ser regulada em passos de 10 minutos.)
3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

- A lâmpada laranja ( Ⓤ ) TEMPORIZADOR na unidade acender-se-á.

- Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGAMENTO POR TEMPORIZADOR

Quando está activo o modo de funcionamento TEMPORIZADOR DESLIGADO a temperatura do quarto é regulada automaticamente para evitar que o quarto fique demasiado quente ou demasiado frio enquanto você está a dormir. (Função automática nocturna)

MODO ARREFECER/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termostato.

MODO AQUECER:

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

PARA TERMINAR O MODO TEMPORIZADOR

Pressione o botão de ANULAR TEMPORIZADOR (SET/C).

• A lâmpada laranja ( ) de TEMPORIZADOR desligar-se-á na unidade.
• No controlo remoto é visualizada a hora actual.

Os botões PLASMACLUSTER e AUTO LIMPEZA existem apenas nos modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

- De qualquer modo se o LIGAR TEMPORIZADOR, DESLIGAR TEMPORIZADOR e TEMPORIZADOR DE UMA HORA estiver activado, o botão de ANULAR TEMPORIZADOR (SET/C) cancela todos os ajustamentos.

PARA MODIFICAR A HORA

Primeiro anule o TEMPORIZADOR e, a seguir, volte a defini-lo.

LIGAR TEMPORIZADOR

1 Carregue no botão LIGAR TEMPORIZADOR ( 4) | 2 O indicador LIGAR TEMPORIZADOR começa a piscar; carregue nos botões AVANÇAR HORA ou RECUAR HORA para acertar a hora desejada. (A hora pode ser regulada em passos de 10 minutos.) 3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

- A lâmpada laranja ( ⏻ ) TEMPORIZADOR na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

4 Escolha a condição de funcionamento.

- A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar) - Se unidade(s) for(em) operada(s) em um modo enquanto LIGAR TEMPORIZADOR estiver regulado num modo diferente, o temporizador poderá não activar a operação pretendida.

Os botões PLASMACLUSTER e AUTO LIMPEZA existem apenas nos modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR TEMPORIZADORES

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

Parar o funcionamento às 11:00 da noite e retomar o funcionamento (utilizando as mesmas regulações) de modo a obter a temperatura desejada no quarto às 7:00 da manhã.

1 Regule, estando o aparelho em funcionamento, DESLIGAR TEMPORIZADOR para as 11:00 da noite.
2 Regule LIGAR TEMPORIZADOR para as 7:00 da manhã.

As setas (▼ou ▲ entre o indicador LIGAR TEMPO-RIZADOR e o indicador DESLIGAR TEMPORIZADOR mostram qual será o primeiro temporizador a ser activado.

NOTAS:

• Não se pode programar os temporizadores LIGAR e DESLIGAR para temperaturas ou outras regulações diferentes.
• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

(apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

O ionizador dentro do ar condicionado libertará iões em grupo, que são aglomerações de iões positivos ou negativos, para a sala.

Os iões em grupo reduzem os fungos de bolor no ar e desodorizam/decompõem as moléculas causadoras de odores.

OPERAÇÃO DE LIMPEZA DO AR

Os iões em grupo libertados para o ar, reduzem os fungos de dolor no ar e desodorizam/decompõem as moléculas causadoras de odores.

OPERAÇÃO DE REFRESCAMENTO

Diz-se que existem muitos iões negativos em locais da natureza tais como quedas de água ou florestas. Neste modo de operação, os iões negativos serão libertados em maior número, para que o ar da sala fique em idênticas condições.

OPERAÇÃO AUTOMÁTICA DE PLASMACLUSTER

Um sensor de poeira e um sensor de odores detectarão ar poluído na sala.

A Operação de Limpeza de Ar será executada dentro de um minuto após o ar condicionado detectar ar viciado.

A Operação de Limpeza de Ar e a Operação de Refrescamento serão seleccionadas e executadas automaticamente conforme a grau de viciamento do ar.

A Operação de Limpeza do Ar será executada quando for detectado ar viciado, e a Operação de Refrescamento será executada quando o ar estiver limpo.

OPERAÇÃO DE AUTO LIMPEZA

A Operação Plasmacluster será executada com o modo VENTOINHA o AQUECER, a fim de reduzir o desenvolvimento de fungos de bolor, e secar o interior da unidade de ar condicionado. Utilize a operação nas mudanças de estação.

Fungos de dolor já desenvolvidos não podem ser eliminados por esta operação.

INFORMAÇÕES SOBRE O SENSOR DE POEIRA E O SENSOR DE ODORÉS

A que reage o Sensor de Poeira?

- O sensor de poeira reage a fungos de bolor, pólen de plantas/flores, ácaros mortos, poeira, fumo de tabaco, etc.

A que reage o Sensor de Odores?

- O Sensor de Odores reage a fumo de tabaco, fumo de escape de motor, odores emitidos por animais, etc.

Os sensores de Poeira e de Odores podem também reagir a vapores de insecticidas, cosméticos, álcool, químicos e similares, e a alterações extremas de temperatura/humidade.

OPERAÇÃO DO PLASMACLUSTER

(apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Poderá escolher a OPERAÇÃO AUTOMÁTICA, a OPERAÇÃO DE LIMPEZA DE AR, ou a OPERAÇÃO DE REFRESCAMENTO do PLASMACLUSTER.

1 Quando o aparelho estiver em operação, prima o botão PLASMACLUSTER para seleccionar o modo.

PLASMACLUSTER AUTOMÁTICO LIMPEZA DE AR REFRESCAMENTO CANCELAR

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMACLUSTER na unidade acende.
• Na operação REFRESCAMENTO, a lâmpada verde PLASMACLUSTER na unidade acende.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o símbolo PLASMACLUSTER do mostrador do controlo remoto desaparecer.

- A lâmpada PLASMACLUSTER da unidade apaga.

NOTAS:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botão MOSTRADOR (DISPLAY).
• Quando o botão PLASMACLUSTER é premido enquanto o aparelho não estiver a funcionar, a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado (p.ex. AQUECIMENTO ou ARREFECIMENTO). O símbolo de modo do controlo remoto apagará e a velocidade da ventoinha não pode ser regulada em AUTOMÁTICO. Nesta altura, poderá notar que o AQUECIMENTO é executado por unidades noutras salas. A ventoinha interior reduzirá a sua velocidade de rotação e ligará ou desligará dependendo da temperatura da sala.

OPERAÇÃO DE AUTO LIMPEZA

(apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

1 Prima o botão AUTO LIMPEZA (CLEAN) enquanto a unidade não estiver a funcionar.

• No mostrador do controlo remoto aparece “C”.
• A luz vermelha FUNCIONAMENTO ( ☑e a luz azul PLASMACLUSTER da unidade acendem.
• A unidade pára ao fim de quarenta minutos.
• O tempo de operação remanescente será indicado no INDICADOR DE TÉMPERATURA da unidade interior em contagem decrescente de minutos.

PARA TERMINAR

Prima o botão de AUTO LIMPEZA (CLEAN). Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A luz vermelha FUNCIONAMENTO ( a luz azul PLASMACLUSTER e o INDICADOR DE TEMPERA-TURA da unidade apagarão.

- Não pode definir a temperatura, velocidade da ventoinha, direcção do fluxo de ar ou regulação do temporizador durante a operação de AUTO LIMPEZA.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha ( ☐ ) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas em AUTOMÁTICO.

PARA DESACTIVAR

Carregue novamente no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

KIT OPCIONAL (apenas para os modelos AY-XM7CR/AY-XM9CR/AY-XM12CR)

Filtro de Purificação de Ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtro purificador do ar suprime a actividade de vírus e outros germes absorvidos.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

Assegure-se que desliga o ar condicionado e desliga o disjuntor corta-circuitos antes de executar qualquer manutenção.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

①Levante o painel.
②Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③Puxe os filtros de ar para baixo a fim de os poder tirar.

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

① Recoloque os filtros na posição inicial.
②Fecha o painel da frente.
③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO DEPOIS ÉPOCA DE AR CONDICIONADO

1 Faça funcionar a unidade em modo ARREFECER, temperatura regulada em 32°C, durante cerca de meio dia para permitir que o mecanismo seque completamente.
2 Pare a operação. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos.
2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.
3 Controle periodicamente a arma- ção de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

Assegure-se que desliga o ar condicionado e desliga o disjuntor corta-circuitos antes de executar qualquer manutenção.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

①Levante o painel.
②Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③Puxe os filtros de ar para baixo a fim de os poder tirar.

3 RETIRE O FILTRO DESODORIZANTE E O FILTRO DE RECOLHA DE POEIRA DOS FILTROS DE AR

4 LIMPE OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

5 REINSTALE O FILTRO DESODORIZANTE E O FILTRO DE RECOLHA DE POEIRA

6 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial.
②Fecha o painel da frente.
③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO DEPOIS ÉPOCA DE AR CONDICIONADO

1 Opere a unidade em OPERAÇÃO DE AUTO LIMPEZA para permitir que o mecanismo seque completamente.
2 Pare a operação. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos.
2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.
3 Controle periodicamente a arma- ção de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

LIMPEZA DO FILTRO DESODORIZANTE (VERDE)

O filtro deverá ser limpo ao fim de todos os 3 a 6 meses.

1 Retire o filtro desodorizante dos filtros de ar.
2 Emirja o filtro desodorizante numa solução de detergente suave durante 10 a 20 minutos. Enxagúe cuidadosamente com água e seque completamente ao sol.
3 Instale o filtro desodorizante limpo sob os batentes do filtro localizados nos filtros de ar.

3 REINSTALE OS FILTROS DE AR

NOTA:

- É necessária a substituição num intervalo de 3 anos, pois o efeito desodorizante deteriorar-se-á. Estão disponíveis novos filtro no revendedor mais próximo de si.

Filtro de substituição: Tipo AZ-F910C

MUDANÇA DO FILTRO DE RECOLHA DE POEIRA (CINZENTO)

O filtro deverá ser mudado ao fim de todos os 3 a 6 meses.

1 REMOVA OS FILTROS DE AR
2 MUDE O FILTRO DE RECOLHA DE POEIRA

1 Retire o filtro de recolha de poeira velho dos filtros de ar.
2 Instale o novo filtro de recolha de poeira, com o lado negro para cima, sob os batentes de filtro localizados nos filtros de ar.

3 REINSTALE OS FILTROS DE AR

NOTA:

- O filtro de recolha de poeira não pode ser lavado para reutilização. Estão disponíveis novos filtro no revendedor mais próximo de si.

Filtro de substituição: Tipo AZ-F900C

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	VAPOR DE ÁGUANo modo de funcionamento ARREFECER e SECAR, pode-se verificar por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior do quarto e o ar descarregado pela unidade.No modo de funcionamento a AQUECER, pode sair vapor de água da unidade durante a descongelação.
NÃO SAI AR QUENTE DA UNIDADE A unidade está na fase de pré-aquecimento ou de descongelação.	A UNIDADE EXTERIOR NÃO PÁRA Após parar o funcionamento, a unidade exterior continuará a rodar a sua ventoinha durante cerca de um minuto para arrefecer a unidade.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.	A UNIDADE NÃO FUNCIONA NO MODO POR SI ESCOLHIDOQuando uma unidade interna estiver a operar em modo ARREFECER ou SECAR, não poderá operar a outra unidade em modo AQUECER. (4 segundos mais tarde, será emitido um longo bip e o indicador de temperatura no painel indicador indicará “-” e as lâmpadas de OPERAÇÃO e de TEMPO-RIZADOR piscarão alternadamente.)Quando uma unidade interna estiver a operar em modo AQUECER, não poderá operar a outra unidade em modo ARREFECER nem SECAR. (4 segundos mais tarde, será emitido um longo bip e o indicador de temperatura no painel indicador indicará “-” e as lâmpadas de OPERAÇÃO e de TEMPORIZADOR piscarão alternadamente.)
RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.
RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
A UNIDADE INTERNA AQUECE MESMO QUANDO PARADA Isto acontece porque o refrigerante também circula através das tubagens da unidade interna parada quando a outra unidade é operada em modo AQUECER.

(apenas para os modelos AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

ODOR EMITIDO PELA SAÍDA DE ARDO PLASMACLUSTEREste é o cheiro do ozono gerado pelo ionizador.A densidade do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente,e a sua densidade na sala não aumentará.	É EMITIDO UM ZUMBIDO BAIXOEste som é emitido quando a unidade gera grupos de iões.
	NÃO SAI AR DA UNIDADE(Operação PLASMACLUSTER sem acompanhamento do modo de ar condicionado,operação AUTO LIMPEZA)A(s) outra(s) unidade(s) está/estão a descongelar.
A UNIDADE INTERNA AQUECE MESMOQUANDO NÃO ESTIVER EM OPERAÇÃODE AQUECIMENTOQuando o botão PLASMACLUSTERé premido enquanto o aparelho não estiver a funcionar, a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado (p.ex. AQUECIMENTO ou ARREFECIMENTO). Nesta altura, poderá notar ar quente saindo da unidade se o AQUECIMENTO é executado por unidades noutras salas.A ventoinha interior reduzirá a sua velocidade de rotação e ligará ou desligará dependendo da temperatura da sala.	Durante a OPERAÇÃO PLASMACLUSTER AUTOMÁTICA, o ar condicionado funciona em OPERAÇÃO REFRESCAMENTO mesmo quando houver odores na sala.No caso por exemplo, em que exista muito fumo de tabaco na sala antes do ar condicionado ser ligado, o SENSOR DE ODORES poderá não reagir.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros. Se estiverem sujos, limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão descarregadas ou fracas.	Tente emitir novamente o si-nal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO, lâmpada de TEMPORIZADOR e o INDICADOR DE TEMPERATURA no painel dos indicadores.
