Marke	Sharp
Modell	AEXM24CR
Produkttyp	Split-Klimaanlage Multi-Typ (mehrere Innengeräte)
Stromversorgung	220-240 V, 50 Hz (Standard-Schätzung)
Betriebsmodi	Auto, Kühlen, Heizen, Entfeuchten (Trocken), Lüfter (FAN)
Plasmacluster-Funktion	Verfügbar bei den Modellen AY-XPM7CR/9CR/12CR (Erzeugung von Ionenclustern zur Luftreinigung)
Selbstreinigungsfunktion	Verfügbar bei den Modellen AY-XPM7CR/9CR/12CR (Dauer: 40 Minuten)
Timer	Programmierbarer Ein-/Aus-Timer (in 10-Minuten-Schritten), Abschalttimer nach einer Stunde
Volllast (Full Power)	Funktion zum schnellen Kühlen oder Heizen mit maximaler Leistung
Luftstromrichtung	Vertikal (motorisiert mit SWING-Funktion) und horizontal (manuell einstellbar)
Fernbedienung	Kabellos, Reichweite 7 Meter, Batterien AAA (R03), LCD-Anzeige
Filter	Luftfilter (Reinigung alle 2 Wochen), Staubfilter (grau, austauschbar), Desodorierungsfilter (grün, waschbar)
Optionaler Luftreinigungsfilter	Einwegtyp, Wechsel alle 3-6 Monate (Modelle AY-XM7CR/9CR/12CR)
Wartung	Filter regelmäßig reinigen, Staubsauger oder lauwarmes Wasser mit mildem Reinigungsmittel verwenden, im Schatten trocknen
Sicherheit	Erdung erforderlich, nicht in der Nähe von brennbaren Gasen installieren, vor Wartung den Schutzschalter ausschalten
Schutz	Automatischer Neustart nach Stromausfall (Speicher der Einstellungen außer Timer)
Betriebstemperaturen (Kühlen)	Innen: 21°C bis 32°C DB, Außen: 21°C bis 43°C DB
Betriebstemperaturen (Heizen)	Innen: 20°C bis 27°C DB, Außen: -7°C bis 24°C DB
Ersatzteile	Staubfilter Typ AZ-F900C, Desodorierungsfilter Typ AZ-F910C

Häufig gestellte Fragen - AEXM24CR SHARP

Wie reinigt man die Filter der Sharp AEXM24CR-Klimaanlage?

Die Luftfilter müssen alle zwei Wochen gereinigt werden. Öffnen Sie die Blende, entfernen Sie die Filter, verwenden Sie einen Staubsauger oder waschen Sie sie mit lauwarmem Wasser und einem milden Reinigungsmittel. Trocknen Sie sie im Schatten, bevor Sie sie wieder einsetzen. Der Desodorierungsfilter (grün) wird alle 3 bis 6 Monate gereinigt, indem er 10 bis 20 Minuten in einer milden Reinigungslösung eingeweicht, dann gespült und in der Sonne getrocknet wird. Der Staubfilter (grau) ist nicht waschbar und muss alle 3 bis 6 Monate ausgetauscht werden.

Was tun, wenn die Klimaanlage nicht richtig kühlt?

Überprüfen Sie zuerst die Filter: Wenn sie verschmutzt sind, reinigen Sie sie. Stellen Sie sicher, dass das Außengerät nicht blockiert ist und der Thermostat richtig eingestellt ist. Vergewissern Sie sich, dass Fenster und Türen geschlossen sind. Wenn der Raum viele Personen oder wärmeerzeugende Geräte enthält, kann die Leistung beeinträchtigt sein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwendet man den Ein-/Aus-Timer?

Stellen Sie sicher, dass die Uhr eingestellt ist. Für den Abschalttimer (TIMER OFF) drücken Sie die Taste TIMER OFF, stellen Sie die Zeit mit TIME ADVANCE/REVERSE (in 10-Minuten-Schritten) ein, dann drücken Sie SET/C. Für den Einschalttimer (TIMER ON) machen Sie dasselbe mit der Taste TIMER ON. Beide Timer können kombiniert werden. Die orange TIMER-Anzeige leuchtet am Gerät. Die Funktion Automatische Schlummerfunktion passt die Temperatur für den Komfort an.

Was bedeutet die PLASMACLUSTER-Anzeige?

Die PLASMACLUSTER-Anzeige zeigt an, dass die Luftreinigungsfunktion durch Ionencluster aktiv ist. Sie ist bei den Modellen AY-XPM7CR/9CR/12CR verfügbar. Eine blaue Anzeige zeigt den Modus LUFTREINIGER, eine grüne Anzeige den Modus KÜHLEN. Sie können diese Modi über die Fernbedienung (Taste PLASMACLUSTER) auswählen.

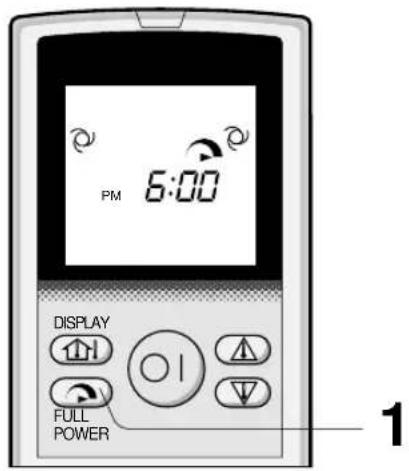

Wie aktiviere ich den Volllastbetrieb (FULL POWER)?

Drücken Sie während des Betriebs die Taste FULL POWER auf der Fernbedienung. Das Gerät arbeitet dann mit maximaler Leistung, um schnell zu kühlen oder zu heizen. Temperatur und Lüftergeschwindigkeit können in diesem Modus nicht eingestellt werden. Zum Abbrechen drücken Sie erneut FULL POWER oder wechseln den Modus.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Wenn sie verbraucht sind, ersetzen Sie beide durch neue identische Batterien (AAA/R03). Stellen Sie sicher, dass die Fernbedienung auf den Empfänger des Innengeräts gerichtet ist und kein Hindernis (Vorhänge) das Signal blockiert. Wenn das Problem weiterhin besteht, verwenden Sie den Hilfsmodus, indem Sie die Taste AUX am Innengerät drücken.

Warum gibt das Gerät ein Knackgeräusch von sich?

Das Knackgeräusch ist normal und entsteht durch die Ausdehnung/Kontraktion der Frontblende und anderer Komponenten aufgrund von Temperaturschwankungen. Es stellt keine Fehlfunktion dar.

Wie pflegt man die Klimaanlage vor einer längeren Inaktivitätsperiode?

Lassen Sie das Gerät einen halben Tag lang im Modus KÜHLEN bei 32°C laufen, um den Mechanismus zu trocknen, oder verwenden Sie den Selbstreinigungsmodus (falls verfügbar). Schalten Sie dann das Gerät aus und den Schutzschalter aus. Reinigen Sie die Filter und setzen Sie sie wieder ein. Stellen Sie sicher, dass die Luftein- und -auslässe frei sind.

Welche Filtertypen gibt es und wie tauscht man sie aus?

Es gibt drei Filter: den Luftfilter (Reinigung alle 2 Wochen), den Staubfilter (grau, nicht waschbar, Austausch alle 3 bis 6 Monate, Typ AZ-F900C) und den Desodorierungsfilter (grün, waschbar, Austausch alle 3 Jahre, Typ AZ-F910C). Um den Staubfilter auszutauschen, entfernen Sie die Luftfilter, wechseln Sie den Staubfilter, indem Sie die schwarze Seite nach oben unter die Halterungen legen, und setzen Sie ihn wieder ein.

Was tun, wenn das Gerät nicht einschaltet oder nicht reagiert?

Überprüfen Sie, ob der Schutzschalter ausgelöst oder eine Sicherung durchgebrannt ist. Wenn das Gerät nach einem Stopp oder Moduswechsel nicht sofort arbeitet, warten Sie 3 Minuten (Kompressorschutz). Stellen Sie sicher, dass die Fernbedienung gültige Batterien hat und richtig ausgerichtet ist. Wenn die Anzeigen OPERATION, TIMER und TEMPERATURE blinken, wenden Sie sich an den Kundendienst.

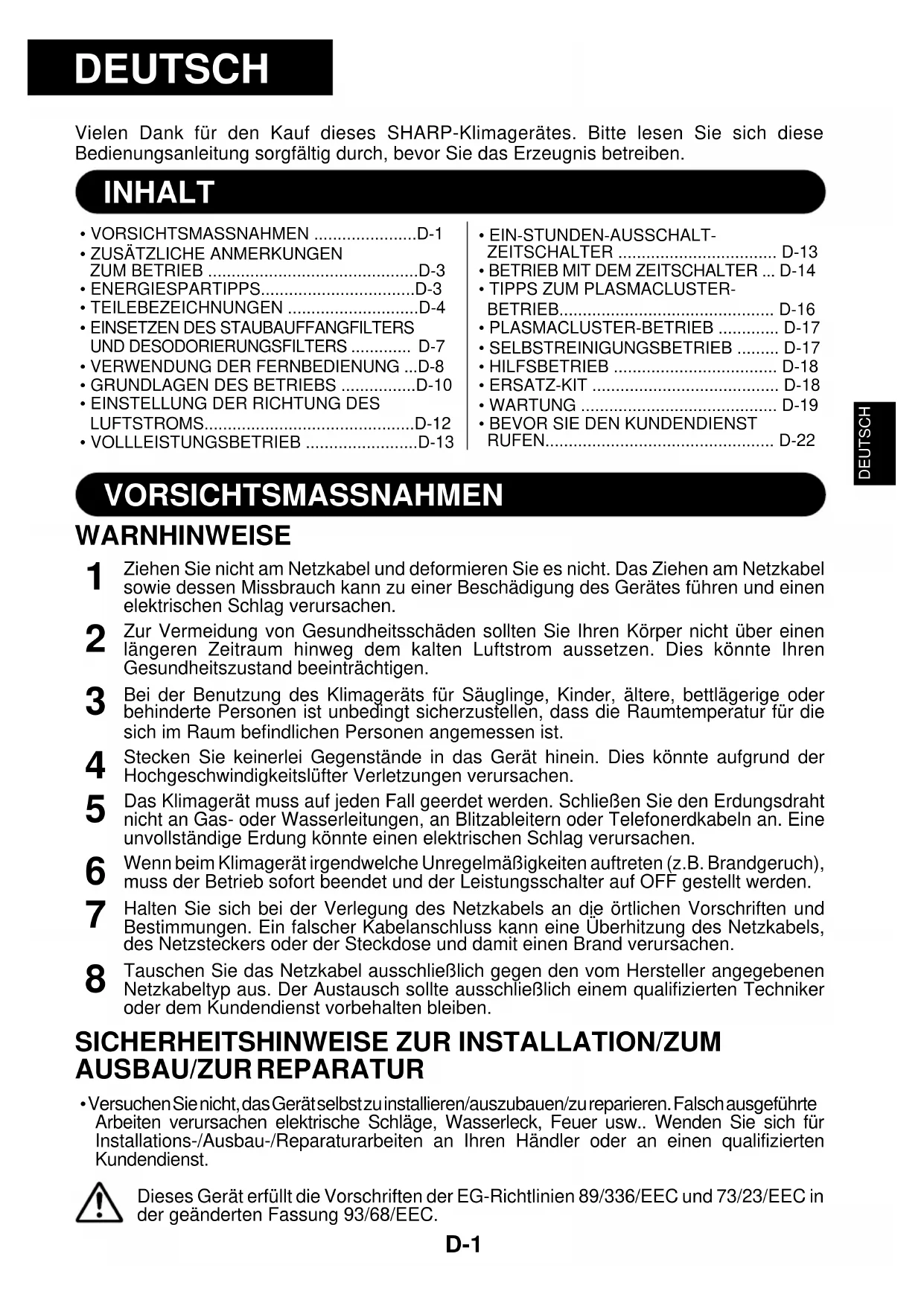

BEDIENUNGSANLEITUNG AEXM24CR SHARP

Vielen Dank für den Kauf dieses SHARP-Klimagerätes. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Erzeugnis betreiben.

INHALT

• VORSICHTSMASSNAHMEN .....D-1
• ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB ....D-3
- ENERGIESPARTIPPS......D-3
• TEILEBEZEICHNUNGEN .....D-4
- EINSETZEN DES STAUBAUFFANGFILTERS UND DESODORIERUNGSFILTERS ...... D-7

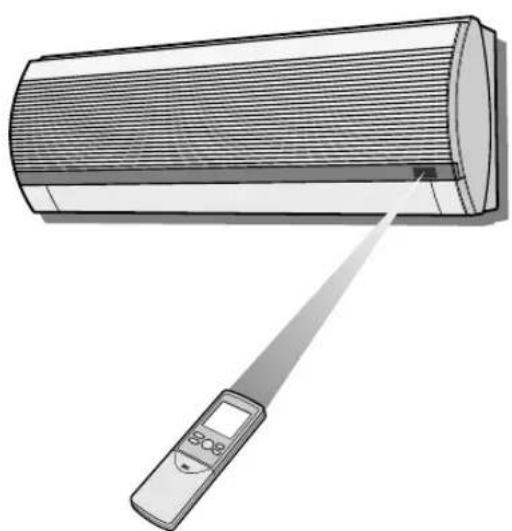

• VERWENDUNG DER FERNBEDIENUNG ...D-8

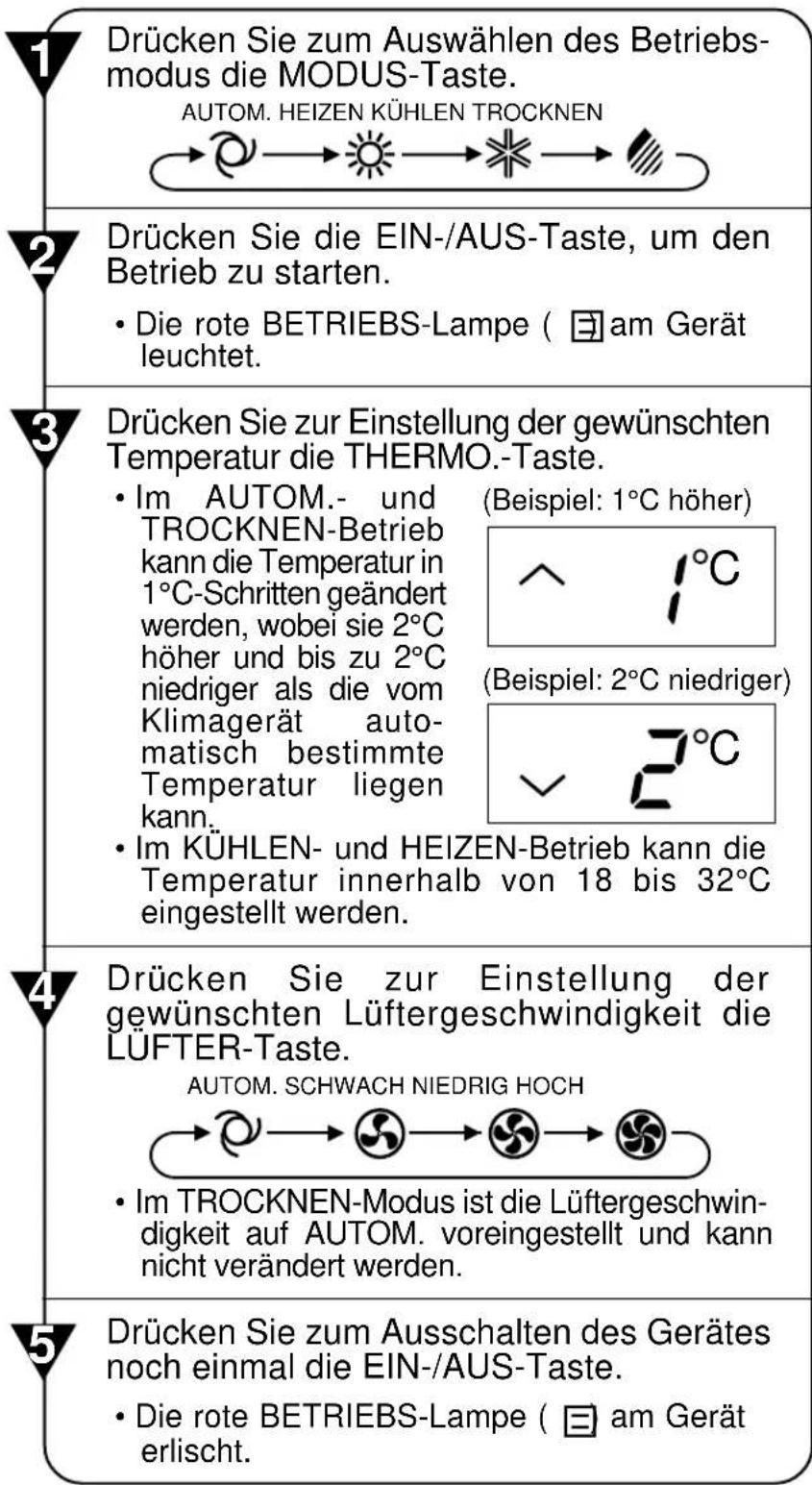

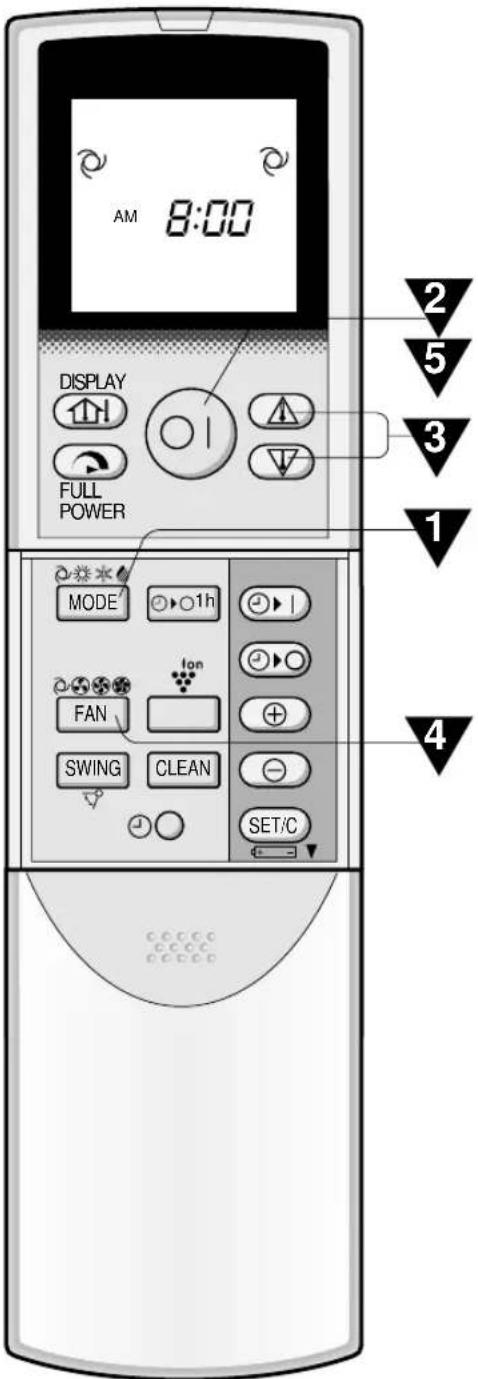

• GRUNDLAGEN DES BETRIEBS .....D-10
- EINSTELLUNG DER RICHTUNG DES LUFTSTROMS......D-12
• VOLLLEISTUNGSBETRIEB .....D-13

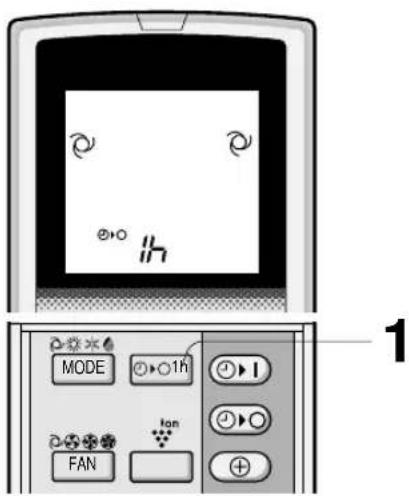

• EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER ...... D-13

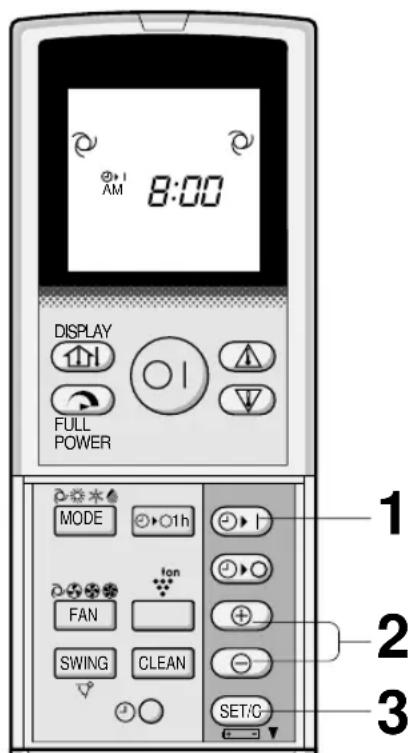

• BETRIEB MIT DEM ZEITSCHALTER ... D-14

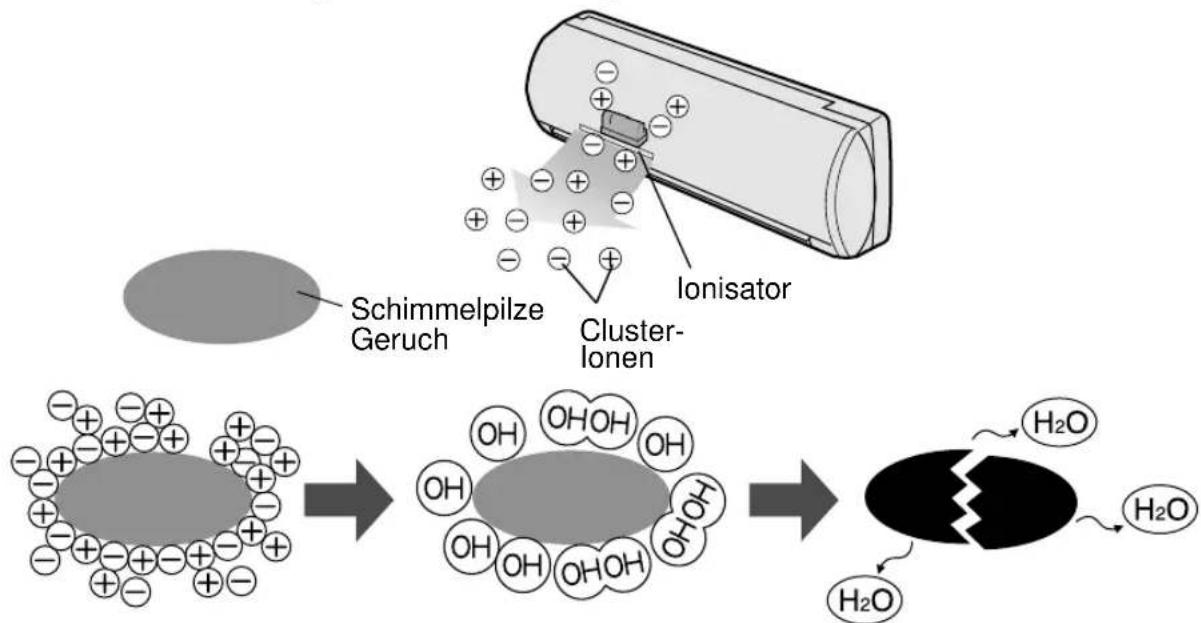

• TIPPS ZUM PLASMACLUSTER-BETRIEB...... D-16

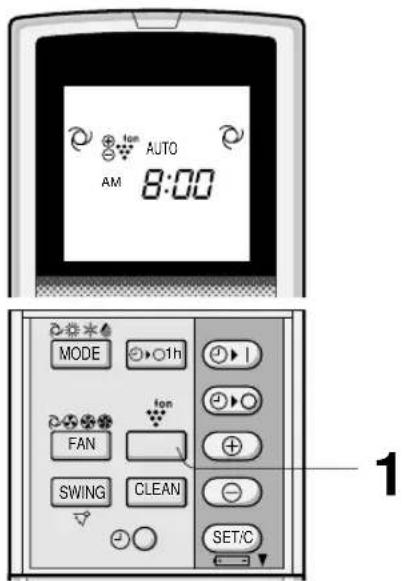

• PLASMACLUSTER-BETRIEB ..... D-17

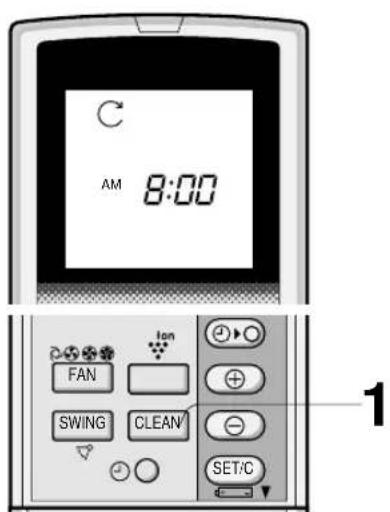

• SELBSTREINIGUNGSBETRIEB ..... D-17
• HILFSBETRIEB ...... D-18
• ERSATZ-KIT D-18
- WARTUNG ...... D-19
- BEVOR SIE DEN KUNDENDIENST RUFEN...... D-22

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen.
2 Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies könnte Ihren Gesundheitszustand beeinträchtigen.
3 Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist.
4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslüfter Verletzungen verursachen.
5 Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine unvollständige Erdung könnte einen elektrischen Schlag verursachen.
6 Wenn beim Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden.
7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen.
8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR

- Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Falsch ausgeführte Arbeiten verursachen elektrische Schläge, Wasserleck, Feuer usw.. Wenden Sie sich für Installations-/Ausbau-/Reparaturarbeiten an Ihren Händler oder an einen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

SICHERHEITSHINWEISE ZUM BETRIEB

1 Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen.
2 Die Tasten nicht mit nassen Händen bedienen. Dies könnte einen elektrischen Schlag verursachen.
3 Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
4 Überprüfen Sie den Montagerahmen für das Außengerät regelmäßig auf Verschleiß und richtigen, festen Sitz.
5 Legen Sie keinerlei Gegenstände auf das Außengerät und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden.
6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pflanzen verwendet werden.
7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen.
8 Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.
9 Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen.
10 Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.
11 Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt.
Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/ INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an.
  Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen.
  Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel usw. feucht werden lassen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLEN	Obere Grenze	32°C T.T. 43°C23°C F.T.	T.T.-
	Untere Grenze	21°C T.T. 21°C15°C F.T.	T.T.-
HEIZEN	Obere Grenze	27°C T.T. 24°C- 18°C F.T.	T.T.
	Untere Grenze	20°C T.T. -7°C- -8°C F.T.	T.T.

T.T. = Trocknenthermometer F.T. = Feuchtthermometer

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird.
• Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KÜHLEN oder TROCKNEN läuft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschaltereinstellungen durchgeführt worden sind, müssen diese erneut eingestellt werden.

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn im KÜHLEN-Betrieb das Thermostat 1°C höher als die gewünschte Temperatur eingestellt wird und im HEIZEN-Betrieb 2°C niedriger, können Sie ca. 10 Prozent Strom sparen.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.
• Schließen Sie im Kühl- und Heizbetrieb die Fenster und Türen.

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

- Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

TEILEBEZEICHNUNGEN

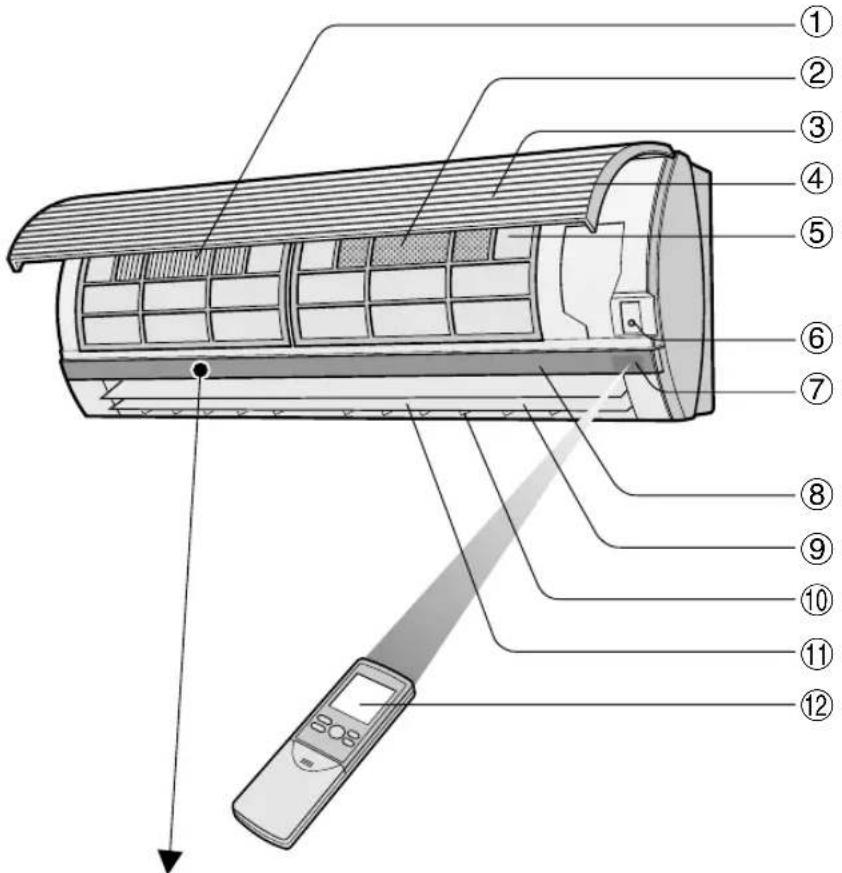

ZIMMERGERÄT (Bei den Modellen AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)

① STAUBAUFFANGFILTER (nicht auswaschbar)
② DESODORIERUNGSFILTER (auswaschbar)
③ Einlass (Luft)
④ Öffnungsklappe
⑤ Luftfilter

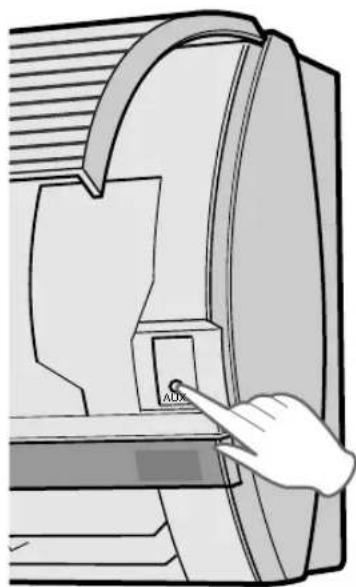

⑥ AUX.-Taste
⑦ EMPFÄNGER-Fenster
⑧ Anzeigefeld
⑨ Lamellen zur vertikalen Einstellung
⑩ Lamellen zur horizontalen Einstellung
⑪ Auslass (Luft)
⑫ Fernbedienung

⑬ AUSSEN-Temperaturlampe (grün ⏻)

⑭ TEMPERATURANZEIGE

⑮ RAUM-Temperaturlampe (grün

⑯ SPANNUNGSÜBERWA- CHUNG

⑱ ZEITSCHALTER-Lampe (orange Ⓓ)

⑲ BETRIEBS-Lampe (rot ☒)

① Einlass (Luft)
② Verbindungskabel
③ Kühlmittelrohr
4 Auslass (Luft)

ZIMMERGERÄT (Bei den Modellen AY-XM7CR, AY-XM9CR, AY-XM12CR)

① Einlass (Luft)
② Öffnungsklappe
③ Luftfilter
④ AUX.-Taste
⑤ EMPFÄNGER-Fenster
⑥ Anzeigefeld

⑦ Lamellen zur vertikalen Einstellung

⑧ Lamellen zur horizontalen Einstellung

⑨ Auslass (Luft)

⑩ Fernbedienung

⑪ SPANNUNGSÜBERWA-CHUNG

⑫ TEMPERATURANZEIGE

⑬ AUSSEN-Temperaturlampe (grün ↻)

⑭ RAUM-Temperaturlampe (grün

⑮ ZEITSCHALTER-Lampe (orange ⏻)

⑯ BETRIEBS-Lampe (rot ☐)

① Einlass (Luft)
② Verbindungskabel
③ Kühlmittelrohr
④ Auslass (Luft)

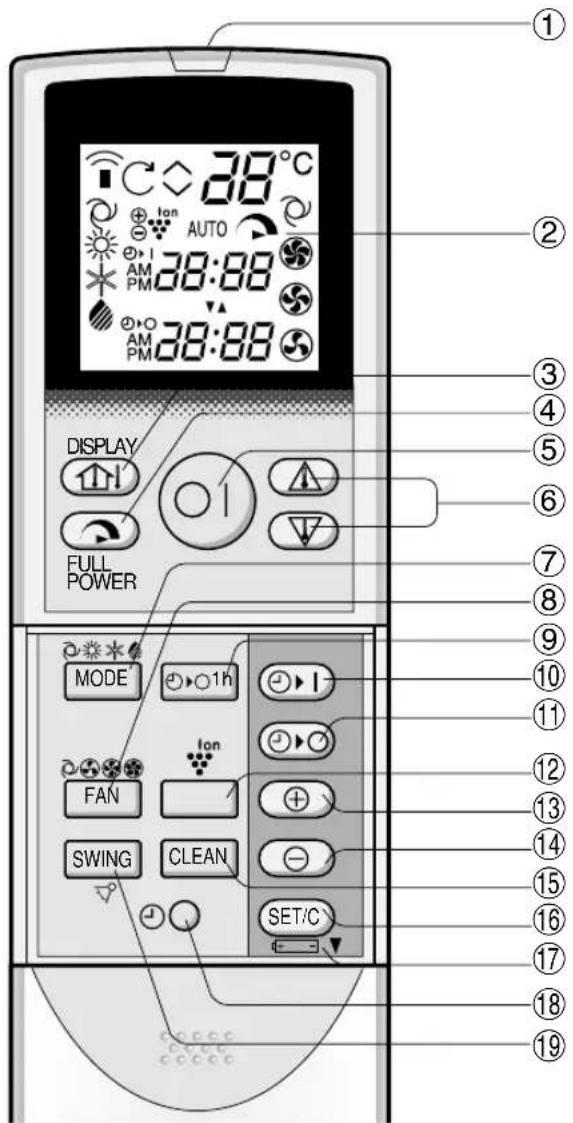

FERNBEDIENUNG

① SENDER
② ANZEIGE (Flüssigkristallanzeige)
③ ANZEIGE-Taste
④ VOLLLEISTUNGS-Taste
⑤ EIN-/AUS-Taste
⑥ THERMO. (Thermostat)-Taste
⑦ MODUS-Taste
⑧ LÜFTER-Taste
⑨ EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste
⑩ ZEITSCHALTER-AN-Taste (zur Einstellung der Einschaltzeit)

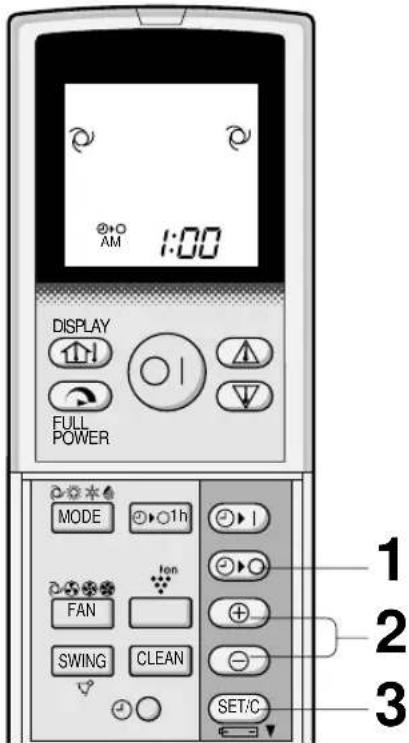

⑪ ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit)
⑫ PLASMACLUSTER-Taste (nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑬ ZEITVORLAUF-Taste
⑭ ZEITRÜCKLAUF-Taste
⑮ SELBSTREINIGUNGS-Taste (nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑰ Das BATTERIEFACH befindet sich unter diesem Symbol
⑱ UHR-Taste
⑲ SCHWUNG-Taste

⑯ ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste

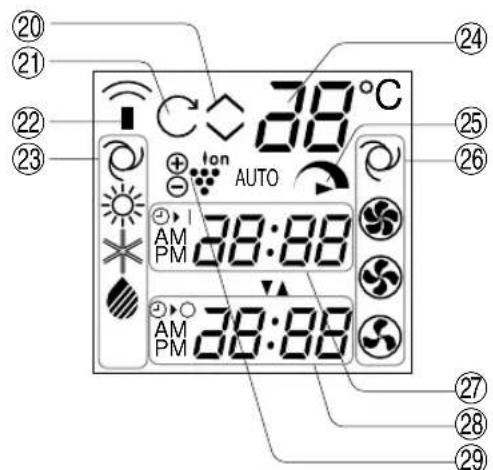

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑳ THERMOSTATEINSTELLUNG FÜR DIE BETRIEBSARTEN AUTOM. UND TROCKNEN
②1 SELBSTREINIGUNGSSYMBOL (nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)
⑳ SENDERSYMBOL
②3 BETRIEBSSYMBOLE

: AUTOM.: TROZKNEN

: HEIZEN : KÜHEN

⑳ TEMPERATURANZEIGE
⑳ VOLLLEISTUNGSSYMBOL
⑳ LÜFTERGESCHWINDIGKEITSSYMBOLE

: AUTOM. : NIEDRIG

: HOCH : SCHWACH

⑳ZEITSCHALTER-AN-ANZEIGE/UHR

Zur Anzeige der Einschaltzeit oder der aktuellen Uhrzeit.

⑳ZEITSCHALTER-AUS-ANZEIGE

Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

EINSETZEN DES STAUBAUFFANGFILTERS UND DESODORIERUNGSFILTERS

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Der Staubauffangfilter und der Desodorierungsfilter sind als Zubehörteile dieses Geräts verpackt. Während des Klimagerätebetriebs entfernen die Filter Staub und Tabakrauch aus der Luft und geben saubere Luft aus.

STAUBAUFFANGFILTER (grau)
Mit der schwarzen Seite nach oben einsetzten.

DESODORIERUNGSFILTER (grün)

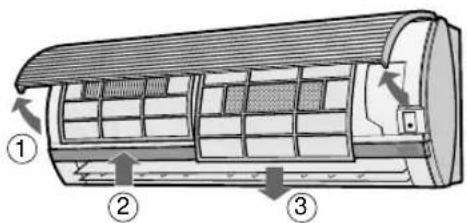

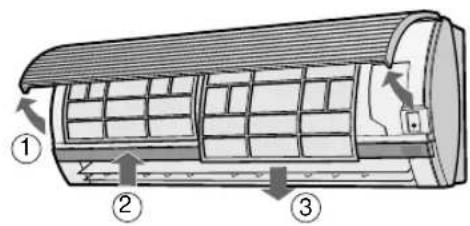

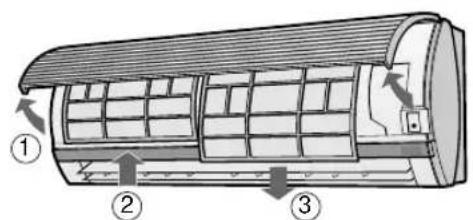

1 Entnehmen Sie die Luftfilter.

① Öffnen Sie die Öffnungsklappe.
② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen.
③ Ziehen Sie die Luftfilter nach unten heraus.

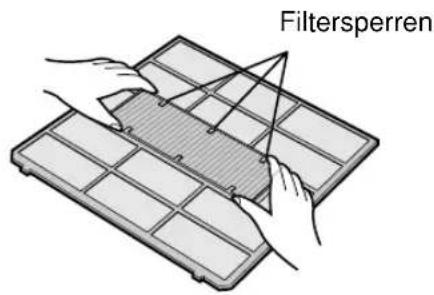

2 Setzen Sie den Staubauffangfilter und den Desodorierungsfilter unter die Filtersperren ein, die sich auf dem Luftfilter befinden.

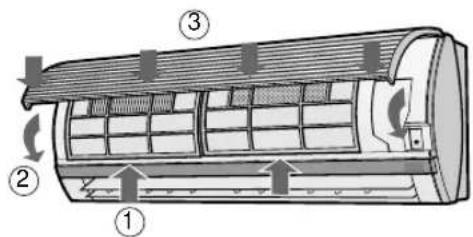

3 Setzen Sie die Luftfilter wieder ein.

① Setzen Sie die Luftfilter wieder in die Ursprungspositionen ein.
② Schließen Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

VORSICHTSMASSNAHMEN:

• Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubauffangwirkung aufrechterhalten bleibt.
Öffnen Sie den Beutel erst bei Verwendung der Filter. (Anderenfalls könnte sich die Lebensdauer der Filter verkürzen.)
- Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Anderenfalls könnte sich die Leistung verschlechtern.)

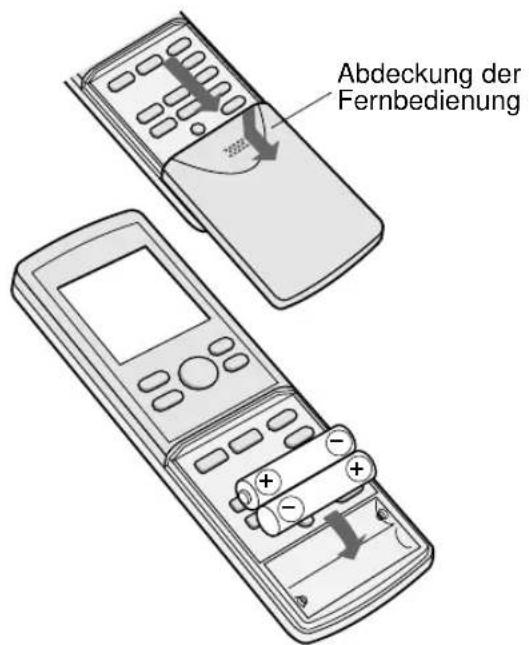

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

1 Entfernen Sie die Abdeckung der Fernbedienung.
2 Legen Sie Batterien in das Batteriefach ein; achten Sie dabei auf die richtige Ausrichtung der ⊕ und ⊖ Polarität.

- Wenn die Batterien richtig eingelegt worden sind, erscheint auf dem Display "AM 6:00".

3 Setzen Sie die Abdeckung der Fernbedienung wieder auf.

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

DIE VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden.
  • Die Fernbedienung funktioniert aus einer Entfernung von bis zu 7 Metern.

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen, um das Licht am Eindringen zu hindern.
• Die Benutzung einer leichtentzündlichen Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

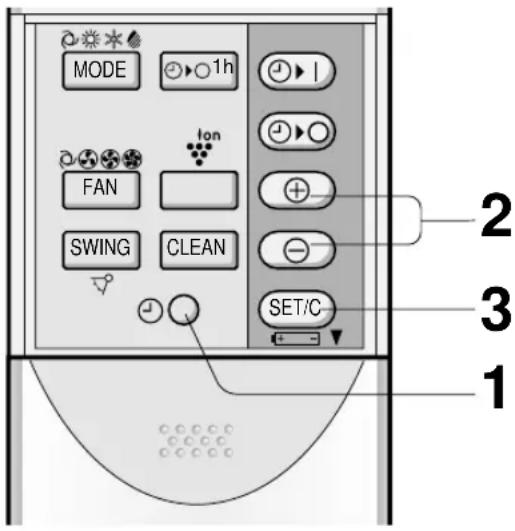

EINSTELLUNG DER AKTUELLEN ZEIT

Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

Beispiel: 17:00 Uhr

Uhrzeit Anzeige
12-Stunden PM	5:00
24-Stunden 17:00

1 Drücken Sie zur Einstellung der 12-Stunden-Anzeige im ersten Schritt einmal die UHR-Taste.
Drücken Sie zur Einstellung der 24-Stunden-Anzeige im ersten Schritt zweimal die UHR-Taste.

2 Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

- Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu lassen.

3 Drücken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste.

- Das Ausrufezeichen (:) blinkt, um anzuzeigen, dass die Uhr funktioniert.

HINWEIS:

• Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.

GRUNDLAGEN DES BETRIEBS

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

HINWEISE:

Dieses Klimagerät ist ein Mehr-Einheitengerät, bei dem zwei (oder drei) Zimmergeräte an einem Außengerät angeschlossen sind. Wenn bei einem der Zimmergeräte ein abweichender Einstellmodus aktiviert ist, arbeiten die später betriebenen Zimmergeräte möglicherweise nicht.

• Wenn das(die) Zimmergerät(e) im HEIZEN-Modus läuft(laufen), können die anderen Geräte nicht im KÜHLEN- oder TROCKNEN-Modus betrieben werden.
• Wenn das(die) Zimmergerät(e) im KÜHLEN- oder TROCKNEN-Modus läuft(laufen), können die anderen Geräte nicht im HEIZEN-Modus betrieben werden.

Wenn sich der Modus der später betriebenen Zimmergeräte von dem der aktivierten Geräte unterscheidet, wird 4 Sekunden später ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt “--” an und die BETRIEBS-Lampe und ZEITSCHALTER-Lampe blinken abwechselnd. Dies zeigt an, dass die später in Betrieb genommenen Geräte nicht arbeiten. Ändern Sie in solch einem Fall den Fernbedienungs-Modus und senden Sie das gleiche Modussignal, mit dem die anderen Geräte arbeiten. Von den später in Betrieb genommenen Geräten werden zwei PIEPTÖNE ausgegeben und die Geräte arbeiten normal.

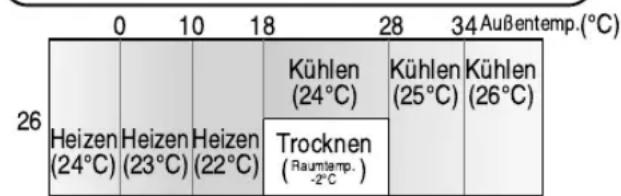

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsart- und Temperatureinstellungen

Raumtemp. (°C) Bei den Angaben in ( ) handelt es sich um die Temperatur-Einstellungen.

- Wenn sich während des Betriebes die Außentemperatur verändert, ändern sich die Temperatur-Einstellungen wie in der nachfolgenden Tabelle aufgeführt.

- Der Modus des zuerst in Betrieb genommenen Gerätes hat ohne Berücksichtigung auf die graphische Darstellung gegenüber den anderen Geräten Priorität.

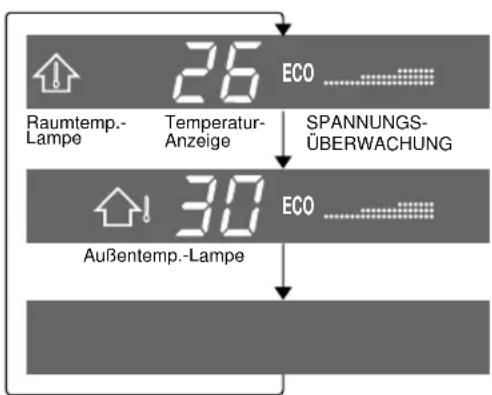

TIPPS ZUM ANZEIGEFELD

Das Anzeigefeld ändert sich bei jeder Betätigung der ANZEIGE-Taste wie nachfolgend aufgeführt.

Die Raumtemperatur und SPANNUNGS-ÜBERWACHUNG werden angezeigt.

Die Außen- temperatur und SPANNUNGS- ÜBERWACHUNG werden angezeigt.

Keine Anzeige.

SPANNUNGSÜBERWACHUNG

Wenn die Raumtemperatur oder die Außentemperatur angezeigt wird, leuchtet für den KÜHLEN- und HEIZEN-Betrieb SPANNUNGSÜBERWACHUNG in 4 Stufen (3 Stufen für den TROCKNEN-Betrieb), um die Betriebsleistung anzuzeigen. Wenn das Klimagerät im KÜHLEN- und HEIZEN-Betrieb mit maximaler Leistung betrieben wird, leuchtet "Power" auf dem Anzeigebildschirm auf und "Eco" schaltet sich aus.

HINWEISE:

• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den tatsächlichen Temperaturen abweichen können.
  • Temperatur-Anzeigebereiche
  Raumtemperatur: 0°C \~ 40°C (Lo wird bei weniger als 0°C und H, bei mehr als 40°C angezeigt)
  Außentemperatur: -9^ 45^ (Lo wird bei weniger als -9^ und H, bei mehr als 45^ angezeigt)
• -- wird während der ersten 120 Sekunden des Betriebes angezeigt, während die Temperaturen erfasst werden. (Die Temperaturerfassung kann mehr als 120 Sekunden dauern, wenn andere Geräte in Betrieb sind.)
• -- wird 5 Sekunden lang angezeigt, wenn das Gerät nicht in Betrieb ist.

EINSTELLUNG DER RICHTUNG DES LUFTSTROMS

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

KÜHLEN- und TROCKNEN-Betrieb Horizontaler Luftstrom

HEIZEN- Betrieb Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Drücken Sie einmal die SCHWUNG-Taste auf der Fernbedienung.

• Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel.

Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die vertikalen Einstellungslamellen in der gewünschten Position befinden.

• Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches.
• Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten KÜHLEN und TROCKNEN

Der Einstellbereich ist kleiner als der SCHWUNG-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Betriebsart HEIZEN

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

HORIZONTALER LUFTSTROM

Halten Sie die horizontalen Einstellungslamellen wie nebenstehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der vertikalen Einstellungslamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.
- Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SCHWACH" über einen längeren Zeitraum hinweg betreiben.

An den Lamellen könnte sich Kondenswasser bilden.

VOLLLEISTUNGSBETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum so schnell abzukühlen oder zu erwärmen, dass Sie sich kurz nach Ihrem Eintreffen darin bei angenehmer Temperatur aufhalten können.

1 Drücken Sie zum Aktivieren des VOLLEISTUNGS-Betriebes die VOLLEISTUNGS-Taste, während das Klimagerät in Betrieb ist.

• Die Fernbedienung zeigt
• Die Temperatur-Anzeige erlischt.

ABBRECHEN

Drücken Sie noch einmal die VOLLEISTUNGS-Taste.

- Der VOLLEISTUNGS-Betrieb wird auch beim Ändern des Betriebsmodus oder Ausschalten des Gerätes abgebrochen.

HINWEIS:

- Sie können die Temperatur und die Lüfterdrehzahl nicht während des VOLLEISTUNGS-Betriebs einstellen.

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

1 Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste.

• Die Fernbedienung zeigt “ 🏠️ ➤ ○ ∥ ” an.
• Die orange ZEITSCHALTER-Lampe ( am Gerät leuchtet auf.
• Das Gerät beendet seinen Betrieb nach einer Stunde.

ABBRECHEN

Drücken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste.

• Die orange ZEITSCHALTER-Lampe ( am Gerät erlischt.

Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus.

• Die rote BETRIEBS-Lampe( ☐) und die orange ZEITSCHALTER-Lampe ( ⏻ ) am Gerät erlöschen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-AN-und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb nehmen möchten, müssen Sie während des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.
• Wenn ZEITSCHALTER-AN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werden durch Betätigung der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

BETRIEB MIT DEM ZEITSCHALTER

HINWEIS:

Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit eingestellt ist.

ZEITSCHALTER-AUS

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

1 Drücken Sie die ZEITSCHALTER-AUS-Taste (☐▶○).
2 Die ZEITSCHALTER-AUS-Anzeige der blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)
3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste.

• Die orange ZEITSCHALTER-Lampe ( ⏻ ) am Gerät leuchtet auf.

- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

TIPPS ZUM ZEITSCHALTER-AUS-BETRIEB

Wenn der ZEITSCHALTER-AUS - Betrieb eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (automatische Schlaffunktion)

BETRIEBSART KÜHLEN/ TROCKNEN:

- Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1°C.

BETRIEBSART HEIZEN:

- Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3°C.

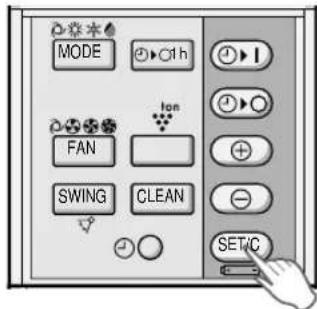

ABBRECHEN DES ZEITSCHALTER-MODUS

Drücken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste.

• Die orange ZEIT-SCHALTER-Lampe ( am Gerät erlischt.
• Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

- Wenn die EINSCHALTZEIT, die AUSSCHALTZEIT oder der EIN-STUNDEN-ZEITSCHALTER eingestellt sind, werden durch Betätigung der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

ÄNDERN DER EINSTELLUNG

Löschen Sie zunächst die ZEITSCHALTER-Einstellung und stellen Sie sie dann neu ein.

ZEITSCHALTER-AN

1 Drücken Sie die ZEITSCHALTER-AN-Taste ( 🔑▶ |). 2 Die ZEITSCHALTER-AN-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)
3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste.

• Die orange ZEITSCHALTER-Lampe ( ⓐ ) am Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.
4 Wählen Sie die Betriebsbedingung.

- Das Gerät schaltet sich vor der eingestellten Zeit ein und sorgt dafür, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

- Falls ein/die Gerät(e) in einem Modus betrieben wird/werden, während bei einem anderen Gerät ZEITSCHALTER-AN eingestellt ist, aktiviert der Zeitschalter nicht den programmierten Betrieb.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-AN UND-AUS

Sie können die ZEITSCHALTER-AN und -AUS in Kombination benutzen.

Beispiel:

Beenden des Betriebes um 23:00 Uhr und Wiederaufnahme des Betriebes (mit derselben Betriebs- und Temperatur-Einstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen:

1 Stellen Sie den ZEITSCHALTER-AUS während des Betriebes auf 11:00 p.m.
2 Stellen Sie den ZEITSCHALTER-AN auf 7:00 a.m.

Der Pfeil (▼ oder ▲) zwischen der Anzeige von ZEITSCHALTER-AN und des ZEITSCHALTER-AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEISE:

• Eine Programmierung des ZEITSCHALTER-AN und des ZEITSCHALTER-AUS mit verschiedenen Temperatur- oder sonstigen Einstellungen ist nicht möglich.
• Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

TIPPS ZUM PLASMACLUSTER-BETRIEB

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Der Ionisator im Klimagerät gibt Cluster-Ionen in den Raum frei, die eine kollektive Masse von positiven und negativen Ionen bilden.

Die Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle.

LUFTREINIGUNGSBETRIEB

Die in die Luft ausgegebenen Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle.

ERFRISCHUNGSBETRIEB

Eine große Anzahl an Minus-Ionen sollen größtenteils in der natürlichen Umwelt, wie beispielsweise in der Nähe von Wasserfällen oder Wäldern gefunden werden können. In diesem Betriebsmodus werden mehr negative Ionen ausgegeben, damit die Luft im Raum an diese Umweltbedingung heranreicht.

PLASMACLUSTER AUTOM.-BETRIEB

Der Staubsensor und der Geruchssensor erfassen unreine Luft im Raum.

Der Luftreinigungsbetrieb wird eine Minute nach Einschalten des Klimageräts ausgeführt, um unreine Luft zu erkennen.

Der Luftreinigungsbetrieb und Auffrischungsbetrieb werden eingestellt und je nach Verunreinigungsgrad der Luft automatisch ausgeführt.

Der Luftreinigungsbetrieb wird ausgeführt, wenn unreine Luft erfasst wird; der Auffrischungsbetrieb wird ausgeführt, wenn die Luft sauber ist.

SELBSTREINIGUNGSBETRIEB

Der Plasmacluster-Betrieb wird im LÜFTER- oder HEIZEN-Betrieb ausgeführt, um das Wachstum von Schimmelpilzen zu reduzieren und die Luft im Inneren des Klimagerätes zu trocknen.

Verwenden Sie den Betrieb beim Jahreszeitenwechsel.

Vorhandene Schimmelpilze können nicht mit diesem Berieb eliminiert werden.

TIPPS ZUM STAUBSENSOR UND GERUCHSSENSOR

Auf was reagiert der Staubsensor?

- Der Staubsensor reagiert auf Schimmelpilze, Pflanzen/Blumenpollen, tote Zecken, Staub, Tabakrauch usw..

Auf was reagiert der Geruchssensor?

- Der Geruchssensor reagiert auf Tabakrauch, Motorabgase, Gerüche von Tieren usw..

Der Staubsensor und der Geruchssensor reagieren ebenfalls auf Insektizidausdünstungen, Kosmetika, Alkohol, Chemikalien u.v.m., sowie auf extreme Temperatur-/Feuchtigkeitsschwankungen.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Sie können den PLASMACLUSTER AUTOM.-BETRIEB, LUFTREINIGUNGSBETRIEB oder AUFFRISCHUNGSBETRIEB auswählen.

1 Drücken Sie die PLASMACLUSTER-Taste, wenn das Gerät in Betrieb ist, um den Modus auszuwählen.

PLASMACLUSTER AUTOM. LUFTREINIGUNG AUFFRISCHUNG ABBRECHNEN

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• Im AUFFRISCHUNGSBETRIEB leuchtet die grüne PLASMACLUSTER-Lampe an der Einheit auf.

ABBRECHEN

Drücken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbol auf dem Fernbedienungsdisplay erlischt.

• Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEISE:

• Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nächsten Einschalten arbeitet das Klimagerät in derselben Betriebsart.
- Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.
- Wenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät nicht in Betrieb ist, wird der PLASMACLUSTER-Betrieb ohne Klimagerätbetrieb ausgeführt (z. B. HEIZEN oder KÜHLEN). Das Fernbedienungssymbol wird ausgeschaltet und die Lüfterdrehzahl kann nicht auf AUTOM. gestellt werden. Zu diesem Zeitpunkt können Sie bemerken, dass die Geräte in den anderen Räumen im HEIZEN-Modus laufen. Der Lüfter verringert die Drehzahl und wird je nach Raumtemperatur ein- und ausgeschaltet.

SELBSTREINIGUNGSBETRIEB

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

1 Drücken Sie die SELBSTREINIGUNGS-Taste, wenn das Gerät nicht in Betrieb ist.

• Das Fernbedienungsgerät zeigt " C " an.
  • Die rote BETRIEBS-Lampe ( ☐ und die blaue PLASMACLUSTER-Lampe an der Einheit leuchten auf.
  • Das Gerät stoppt nach 40 Minuten den Betrieb.
  • Die restliche Betriebszeit wird auf der TEMPERATUR-ANZEIGE des Zimmergerätes in Minuten angegeben.

ABBRECHEN

Drücken Sie die SELBSTREINIGUNGS-Taste. Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus.

• Die rote BETRIEBS-Lampe (☐) die blaue PLASMACLUSTER-Lampe und die TEMPERATUR-ANZEIGE an der Einheit schalten sich aus.

HINWEIS:

- Während des SELBSTREINIGUNGS-Betriebes können Sie die Temperatur, die Lüfterdrehzahl, die Luftstromrichtung und den Zeitschalter nicht einstellen.

Verwenden Sie diesen Modus, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX.- Taste auf dem Bedienfeld.

• Die rote BETRIEBS-Lampe (☐) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus.
• Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drücken Sie noch einmal den AUX.-Taste auf dem Bedienfeld.

• Die rote BETRIEBS-Lampe ( ☐ ) am Gerät erlischt.

HINWEIS:

Wenn Sie den AUX.-Taste während des Normalbetriebes drücken, schaltet sich das Gerät aus.

ERSATZ-KIT (nur bei den Modellen AY-XM7CR/AY-XM9CR/AY-XM12CR)

Luftreinigungssfilter

Während des Klimagerätebetriebs entfernt der Luftreinigungsfilter Staub und Tabakrauch aus der Luft und gibt saubere Luft aus.

Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterdrückt die Aktivitäten absorbierter Viren und Keime.

Der Einweg-Filter sollte ca. alle 3 \~ 6 Monate ausgetauscht werden.

Kaufen Sie den Austauschfilter bei Ihrem Händler.

Vor der Durchführung von Wartungsarbeiten müssen in jedem Fall das Klimagerät und der Leistungsschalter ausgeschaltet werden.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen.
③Ziehen Sie die Luftfilter nach unten heraus.

3 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

①Setzen Sie die Filter wieder in die Ursprungspositionen ein.
② Schließen Sie die Frontplatte.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen könnte.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und kein starkes Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Lassen Sie das Gerät etwa einen halben Tag im KÜHLEN-Betrieb mit einer Temperatur von 32°C laufen, damit der Mechanismus sorgfältig getrocknet werden kann.
2 Beenden Sie den Betrieb. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass das Gerät fest angebracht ist.

Vor der Durchführung von Wartungsarbeiten müssen in jedem Fall das Klimagerät und der Leistungsschalter ausgeschaltet werden.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen.
③Ziehen Sie die Luftfilter nach unten heraus.

3 NEHMEN SIE DEN DESODORIERUNGS-FILTER UND DEN STAUBAUFFANGFILTER VON DEN LUFTFILTERN AB.
4 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

5 SETZEN SIE DEN DESODORIERUNGS-FILTER UND DEN STAUBAUFFANGFILTER WIEDER EIN.
6 SETZEN SIE DIE FILTER WIEDER EIN.

①Setzen Sie die Filter wieder in die Ursprungspositionen ein.
② Schließen Sie die Frontplatte.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen könnte.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und kein starkes Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Betreiben Sie das Gerät im SELBSTREINIGUNGSBETRIEB, um den Mechanismus vollständig trocknen zu lassen.
2 Beenden Sie den Betrieb. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass das Gerät fest angebracht ist.

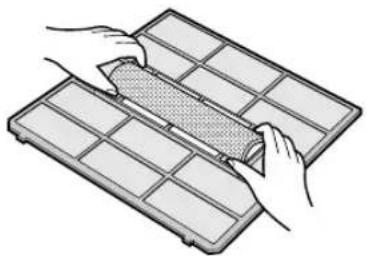

REINIGUNG DES DESODORIERUNGSFILTERS (GRÜN)

Der Filter sollte alle 3 \~ 6 Monate gereinigt werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS.
2 REINIGEN SIE DEN DESODORIERUNGSFILTER.

1 Nehmen Sie den Desodorierungsfilter von den Luftfiltern ab.
2 Weichen Sie den Desodorierungsfilter für 10 bis 20 Minuten in mildem, verdünntem Reinigungsmittel ein.

Spülen Sie ihn mit Wasser gründlich ab und lassen Sie ihn vollständig im Sonnenlicht trocknen.

3 Setzen Sie den Desodorierungsfilter unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

- Nach 3 Jahren ist ein Austausch erforderlich, da sich der Desodorierungseffekt verschlechtert.

Die neuen Filter sind bei Ihrem Händler erhältlich.

Ersatzfilter: Typ AZ-F910C

AUSTAUSCH DES STAUBAUFFANGFILTERS (GRAU)

Der Filter sollte alle 3 \~ 6 Monate ausgetauscht werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS.
2 TAUSCHEN SIE DEN STAUBAUFFANGFILTER AUS.

1 Nehmen Sie den alten Staubauffangfilter von den Luftfiltern ab.

2 Setzen Sie den neuen Staubauffangfilter mit der schwarzen Seite nach oben weisend unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

- Der schmutzige Staubfilter kann nicht gewaschen und ein zweites Mal verwendet werden.

Die neuen Filter sind bei Ihrem Händler erhältlich.

Ersatzfilter: Typ AZ-F900C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

DAS GERÄT LÄUFT NICHTDas Gerät läuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät läuft nicht direkt nach dem Ändern des Betriebes. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betrieb nehmen.	WASSERDAMPFBeim Betrieb im KÜHLEN- oder TROCKNEN-Modus kann am Luftauslass manchmal Wasserdampf sichtbar werden. Grund dafür ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft.Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außengerät ausfließen.
DAS GERÄT LIEFERT KEINE WARMLUFTDas Gerät heizt vor oder enteist.
GERÜCHEIn das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.	DAS AUSSENGERÄT STOPPT NICHTNach dem Beenden des Betriebes läuft der Lüfter des Außengerätes noch etwa eine Minute nach, um das Gerät abzukühlen.
KNACKENMöglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.	DAS GERÄT ARBEITET NICHT IN DEM VON IHNEN EINGESTELLTEN BETRIEBWenn ein Zimmergerät im KÜHLEN- oder TROCKNEN-Modus läuft, können Sie beim anderen Gerät nicht den HEIZEN-Modus einstellen. (4 Sekunden später wird ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt “_und die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe blinken abwechselnd.)Wenn ein Zimmergerät im HEIZEN-Modus läuft, können Sie beim anderen Gerät nicht den KÜHLEN- oder TROCKNEN-Modus einstellen. (4 Sekunden später wird ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt “_und die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe blinken abwechselnd.)
ZISCHGERÄUSCHEBei den sanften Zischgeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
ZIMMERGERÄT IST AUCH IM AUSGESCHALTETEN ZUSTAND WARMDer Grund dafür ist, dass Kühlmittel auch durch die Rohre des ausgeschalteten Zimmergeräts fließt, wenn ein anderes Gerät im HEIZEN-Betrieb läuft.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

AM LUFTAUSLASS DES PLASMACLUSTERS AUSTRETENDER GERUCHDies ist der vom Ionisator erzeugte Ozongeruch. Die Konzentration des Ozons ist sehr gering und hat keinen negativen Einfluss auf Ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt sich schnell und die Konzentration im Raum erhöht sich nicht.	EIN LEISES BRUMMGERÄUSCH WIRD AUSGEGEBENDieser Ton wird ausgegeben, wenn das Gerät lonencluster erzeugt.
	DAS GERÄT LIEFERT KEINE LUFT (PLASMACLUTER-Betrieb ohne Klimatisierungs-Modus, SELBSTREINIGUNGS-Betrieb)Das(die) andere(n) Gerät(e) wird(werden) enteist.
ZIMMERGERÄT WIRD WARM, AUCH WENN DER HEIZEN-BETRIEB NICHT AKTIVIERT ISTWenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät nicht in Betrieb ist, wird der PLASMACLUSTER-Betrieb ohne Klimagerätbetrieb ausgeführt (z. B. HEIZEN oder KÜHLEN). Zu diesem Zeitpunkt können Sie bemerken, dass warme Luft von der Luftauslassöffnung des Geräts ausgegeben wird, falls die Geräte in den anderen Räumen im HEIZEN-Modus laufen.Der Lüfter verringert die Drehzahl und wird je nach Raumtemperatur ein- und ausgeschaltet.	Während des PLASMACLUSTER AUTOM.-BETRIEBS läuft das Klimagerät im AUFFRISCHUNGS-BETRIEB, auch wenn sich Geruch im Raum befindet.Wenn beispielsweise der Raum voller Tabakrauch ist, kann es sein, dass der GERUCHSSENSOR vor Einschalten des Klimageräts nicht reaktiviert wird.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICHT

Überprüfen Sie, ob der Leistungsschalter gefallen oder die Sicherung herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICHT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außengerät um sicherzustellen, dass weder Luftteinlass noch Luftauslass auf irgendeine Weise blockiert sind.	Stellen Sie sicher, dass das Thermostat richtig eingestellt ist.
Stellen Sie sicher, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICHT
Überprüfen Sie, ob die Batterien der Fernbedienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung dabei auf das Empfängerfenster des Gerätes richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarität in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe, die ZEITSCHALTER-Lampe oder die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt.

1 ETEINDRE L'APPAREIL

2 ENLEVER LES FILTRES

WAARSCHUWINGEN BIJ HET GEBRUIK

WAARSCHUWINGEN BIJ HET GEBRUIK

AUTOMATISCH UITSCHAKELEN

HET TOESTEL BLAAST GEEN WARME LUCHT

EEN ZACHT ZOEMGELUID
