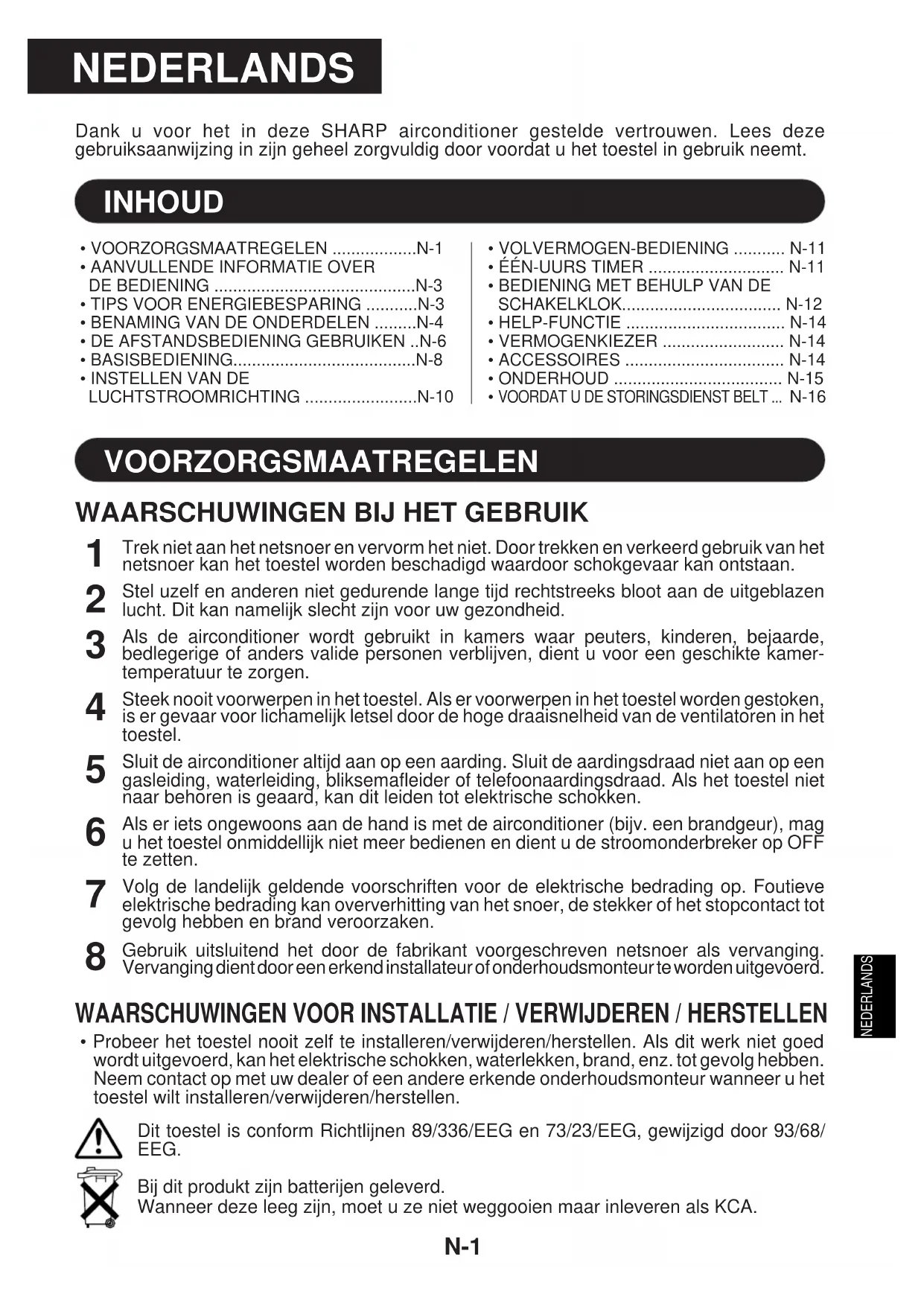

GEBRUIKSAANWIJZING AHX13BE SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing inijken geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN N-1
  AANVULLLENDE INFORMATIE OVER DE BEDIENING .N-3
  TIPS VOOR ENERGIEBESPARING N-3
  BENAMING VAN DE ONDERDELEN ....N-4
• DE AFSTANDSBEDIENING GEBRUIKEN ..N-6

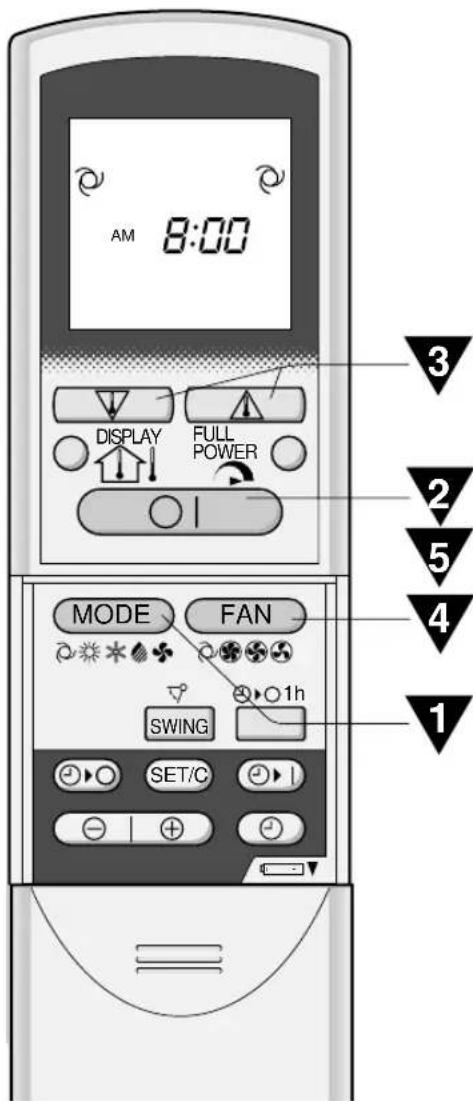

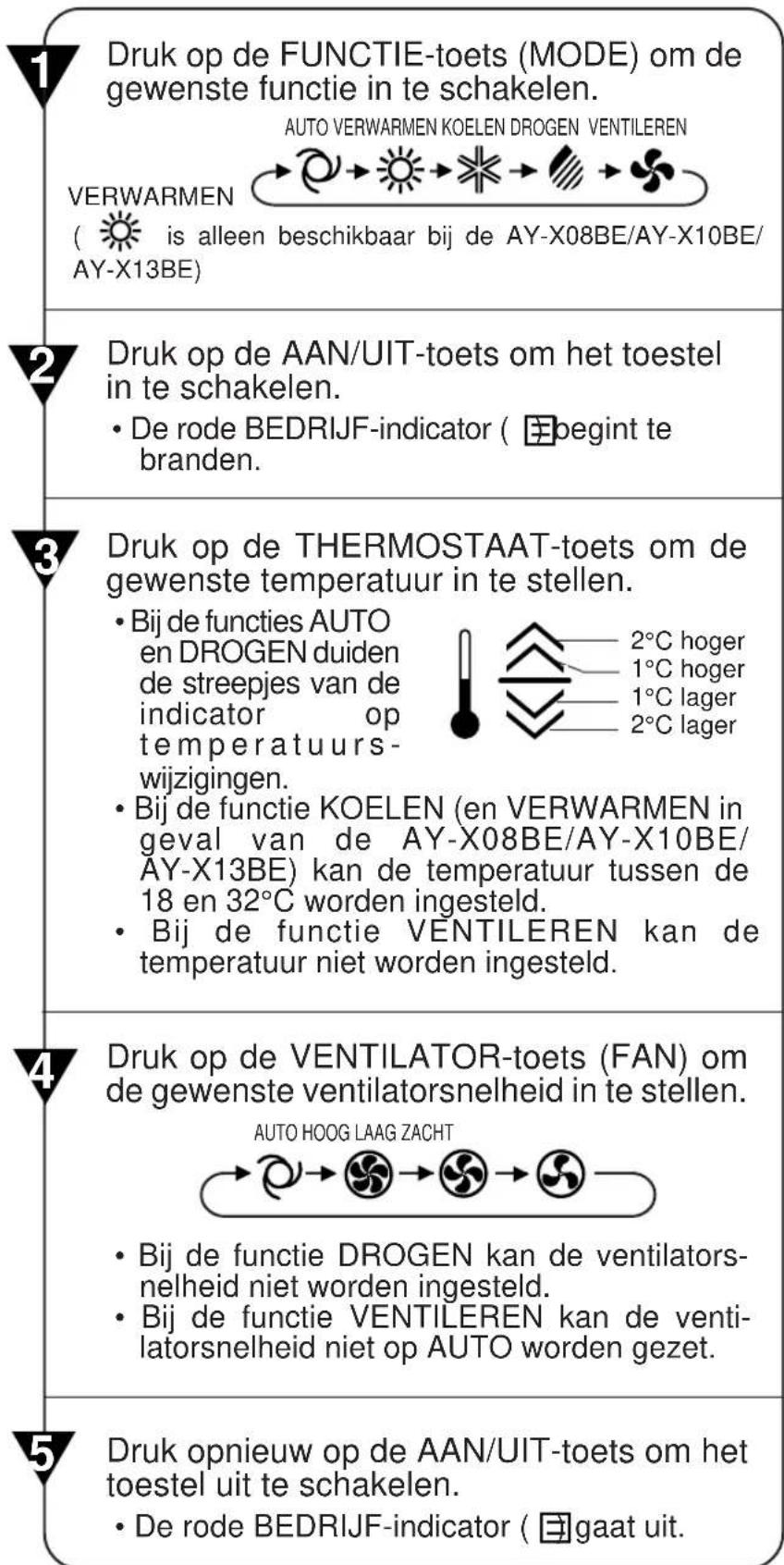

  BASISBEDIENING..N-8
• INSTELLEN VAN DE LUCHTSTROOMRICHTING N-10

VOLVERMOGEN-BEDIENING N-11
- EEN-UURS TIMER N-11
BEDIENING MET BEHULP VAN DE SCHAKELKLOK. N-12
- HELP-FUNCTIE N-14
- VERMOGENKIEZER N-14
ACCESSOIRES N-14
ONDERHOUD N-15
VOORDAT U DE STORINGSDIENST BELT...N-16

1 Trek Niet aan het netsnoer en verrorm het Niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
2 Stel uzelf en anderen nicht gedurende langearendrechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zich voor uw gezondheid.
3 Als de airconditioner worden gebruikt in kamers waar peuters, kinderen, bejaarde, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen.
4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad Niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel Niet waar behoren is geaard, kan dit leiden tot elektrische schokken.
6 Als er iota's ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddelijk Nieteer bedieren en dient u de stroomonderbreker op OFF te zetten.
7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken.
8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als verranging. VervangingCliente en erkend installeur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTellen

• Probeer het toestel nooit zich te installereren/verwijderen/herstellen. Als dit werk Niet goed wordtuitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wonneer u het toestel wilt installereren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/ EEG.

Bij dit Produk tijk nij batterijen geleverd.

Wanner deze leeg zich, moet u ze Niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastroestellen worden gebruikt. Als de kamer Niet voldoende worden geventileerd, kan er een tekort aan zuurstof ontstaan.
2 Druk Niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.
3 Schakel de stroomonderbreker uit voor uw eigeneiligheid wonneer u het toestel gedurende langeijd Niet gebruikt.
4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.
5 Zet niets op de buiten-unit en ga er nicht op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.
6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel Niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.
7 Zet geen water op het toestel. Als water in het toestel verechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.
8 Dek de luchtinlaten en -uitlaten van het toestel Niet af; anders za het vermogen afnemen of+kunnen er problemen ontstaan.
9 Schakel het toestel algijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou+kennen verwonden.
10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.
11 Dit toestel mag nicht worden gebruikt doorjonge kinderen of zieke personen zonder toezicht.

Let erop datjonge kinderen nicht met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequente.
  Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel Niet in een kamer waar brandbare gassen konnen vrijkomen; anders kan er brand ontstaan.
  Installer het toestel op eenplaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer nicht goed ligt, können de kamer, meubelen, enz. nat worden.
• Installer afhankelijk van de installmentieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C 23°C W.B.	D.B. -
	onderste limiet	21°C D.B. 21°C 15°C W.B.	D.B. -
VERWARMEN (AY-X08BE / AY-X10BE/ AY-X13BE only)	bovenste limiet	27°C D.B. 24°C - 18°C W.B.	D.B. -
	onderste limiet	20°C D.B. -8.5°C D.B. - -9.5°C W.B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

• De ingebouwde beveili-ging kan ervoor zorgen dat het toestel Niet kan worden gebruikt buiten dit bereik.

• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkst en de luchtvochtigkeit groter is dan 80% .

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waar in alle instellenen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, worden het toestel automatisch heropgestart met de instellenen van voor de stroomonderbreking, met uitzondering van eventuele instellenen voor de schakelklok.

De schakelklok要去en stroomonderbreking opniew worden ingesteld.

OPMERKINGEN VOOR DE MODELLEN AY-X08BE/AY-X10BE/AY-X13BE

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN worden gezet, kan het twee tot vrij minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanner er zich ij's op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minutes voor voldoende warmte om het ij's te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien worden het toestel automatisch weeper op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmteaar de kamer brengt. De temperatuur van de buitenlucht heeft dus een groe invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kutn besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostat 1^ hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-X08BE/AY-X10BE/AY-X13BE 2^ lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanneer de thermostat voor de functie KOELEN op een lagere temperatuur worden ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht worden geweerd tijdens het koelen, bespaart u energia.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-X08BE/AY-X10BE/AY-X13BE).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE

LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOOL ON EEN EFFICIENTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL

GEDURENDELANGERE TIJD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt eenkleine hoeveelheid energie, zelfs wanner het toestel isuitgeschakeld.

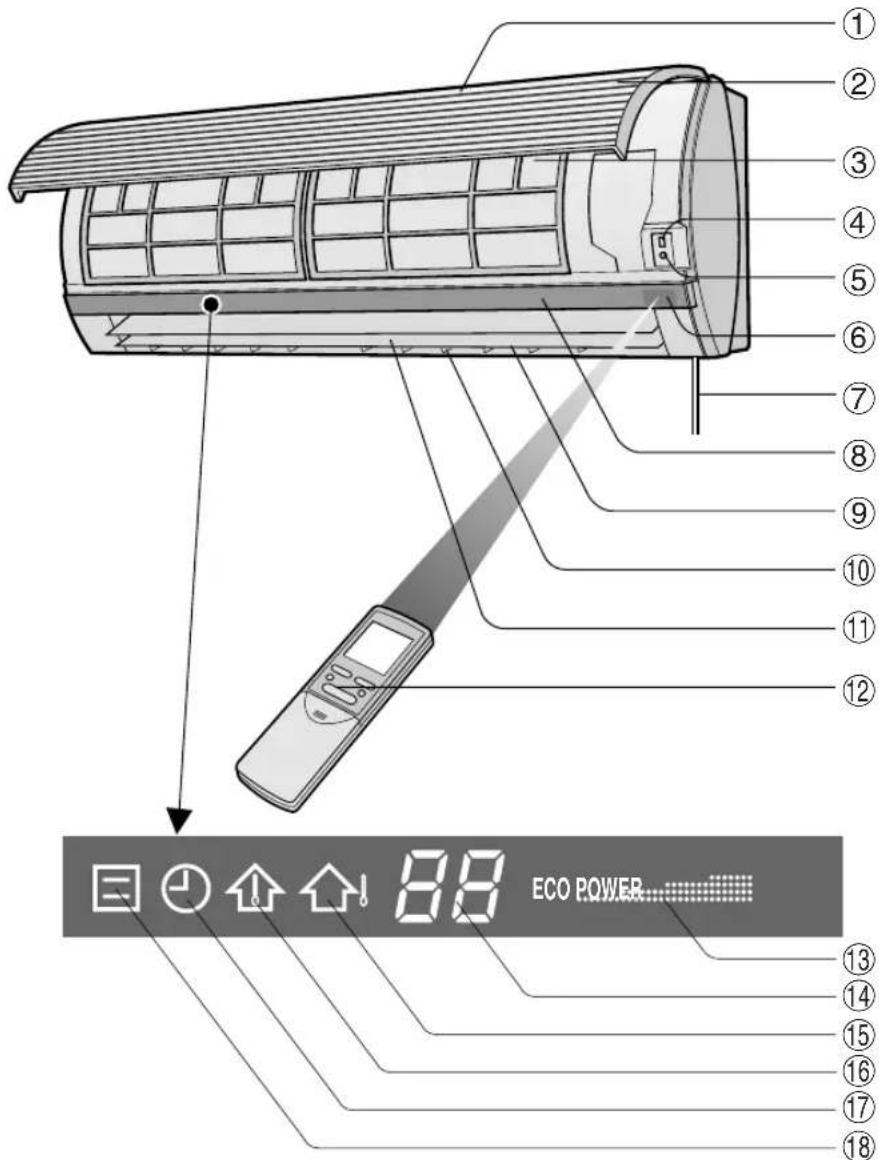

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

① Inlaat (lucht)
② Opklapbaar paneel
③ Luchtfilters

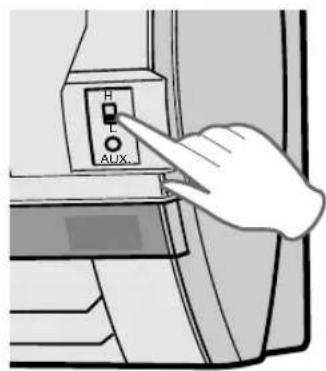

④ VERMOGEN-KIEZER (alleen voor AY-X13BE/ AH-X13BE)

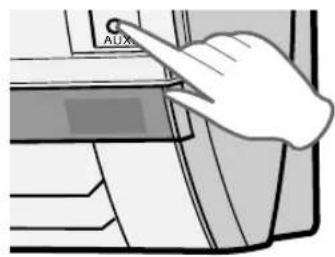

⑤ HELP-toets (AUX.)
(6) ONTVANGST-venster
⑦ Netsnoer
⑧ Indicatorpaneel
9 Vertical instelbare jaloezieen
10 Horizontaal instelbare jaloezieen
① Uitlaat (Iucht)
② Afstandsbediening
⑬ VERMOGEN-MONITOR
⑭ TEMPERATUUR-INDICATOR
15 BUITENTETEMPERATUUR indicator (groen
16 KAMERTEMPERATUUR-indicator (groen
17 SCHAKELKLOK-indicator (orange)
⑬ BEDRIJF-indicator (rood)

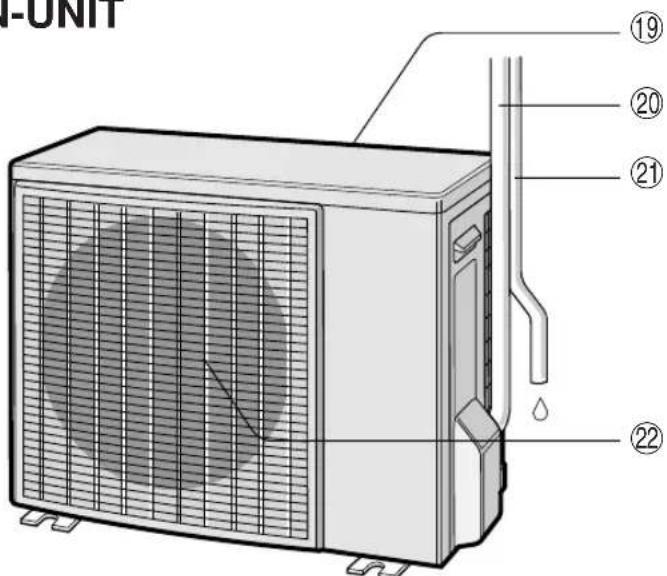

BUITEN-UNIT

19 Inlaat (lucht)
② Koelstofbuis en tussenkabel
② Afvoerslang
② Uitlaat (Iucht)

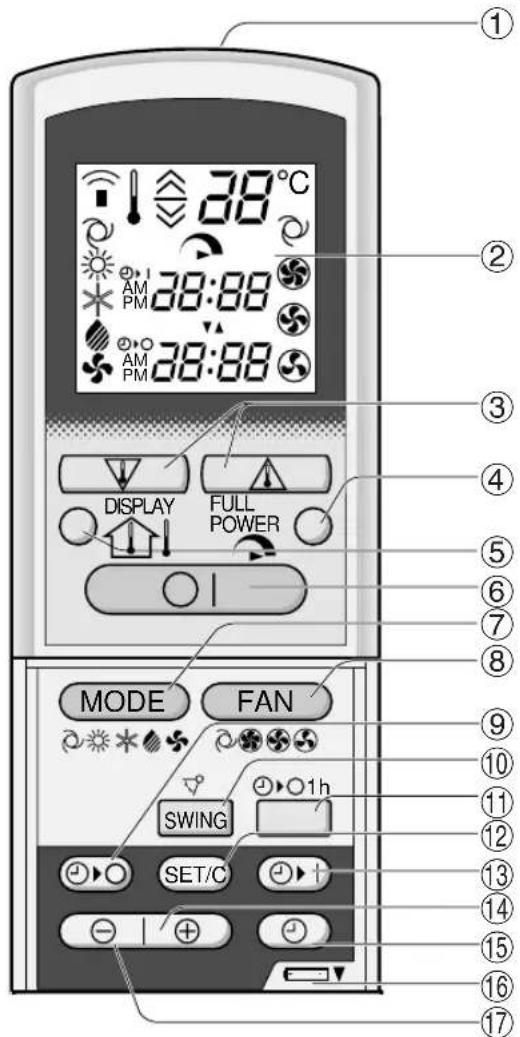

AFSTANDBEDIENING

ZENDER
② DISPLAY (LCD-schemm)
③ THERMOSTAAT-toets
④ VOLVERMOGEN-toets
⑤ DISPLAY-toets
⑥ AAN/UIT-toets
⑦ FUNCIE-toets (MODE)
⑧ VENTILATOR-toets (FAN)
⑨ UITSCHAKELTIJD-toets (TIMER OFF) (voor instelling van de schakelklok)
⑩ ZWENK-toets (SWING)

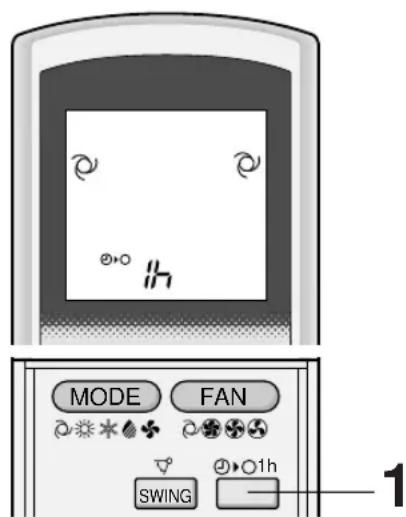

⑪ EEN-UURS TIMER-toets
SCHAKELKLOK INSTELLLEN/ANNULERENToets (TIMER SET/CANCEL)
13 INSCHAKELTIJD-toets (TIMER ON) (voor instelling van de schakelklok)
TIJD VOORUIT-toets (TIME ADVANCE)
⑤ KLOK-toets (CLOCK)
Geeft aan dat het BATTERIJVAK zich onder dit teken bevindt
TIJD ACHTERUIT-toets (TIME REVERSE)

(Het symbol voor de verwarmingsfunctie alleen aanwezig bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)

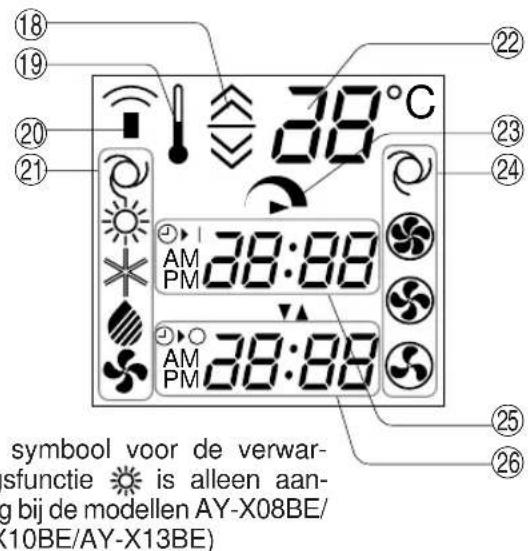

LCD-SCHERM VAN DE AFSTANDSBEDIENING

18 THERMOSTAATINSTELLING VOOR DE FUNCTIONS AUTO EN DROGEN
⑲ SYMBOL VOOR DE TEMPERATUUR
② SYMBOOL VOOR VERZENDEN
2FUNCTIESYMBOLEN

：AUTO：DROGEN

:VERWARMEN:VENCHEREN

(alleen voor AY-X08BE/AY-X10BE/AY-X13BE)

: KOELEN

② TEMPERATUUR-INDICATOR
②③ SYMBOOL VOOR DE VOLVERMOGEN-FUNCTIE
② SYMBOLEN VOOR DE VENTILATORSNELHEID

：AUTO：LAAG

:HOOG:ZACHT

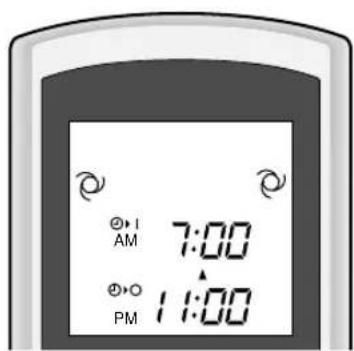

INSCHAKELTIJD-INDICATOR/KLOK Toont de ingestelde inschakeltijd van de schakelklok of de huidige tijd.
UITSCHAKELTIJD-INDICATOR Toont de ingestelde uitschakeltijd van de schakelklok of de eén-uurs timer.

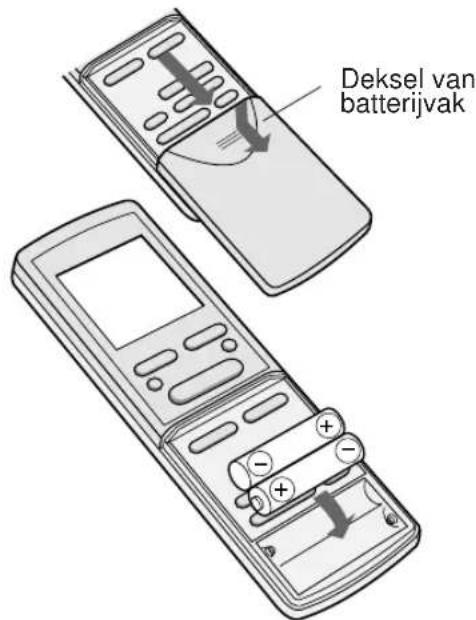

BATTERIJEN PLAATSEN

Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van het batterijvak.
2 Leg twee batterijen in hetvak en let hierbij op de polen en
- Als de batterijen op de juiste manier in hetvak,zijn gelegd, versuschijnt "AM 6:00" op het display.
3 Plaats het deksel terug op het batterijvak.

OPMERKINGEN:

Bij normala gebruik hebben de batterijen een levensduur van ongeveer een jaar.
- Bij het verwangen van de batterijen要去en algid boede batterijen tegelijk worden verwangen door neue batterijen van hetzelfde type.
- Als de afstandsbediening na het verrangen van de batterijen Niet goed functioneert, verwijd er dan de batterijen en leg ze na ongeveer 30 seconden terug.
- Verwijder de batterijen van de afstandsbediening wanner het toestel gedurende langerearend Niet worden gebruikt.

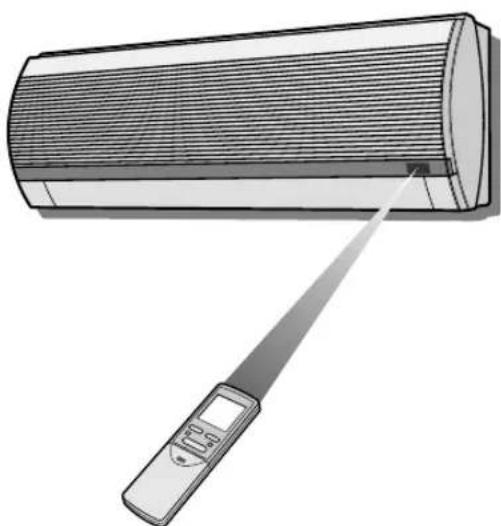

DE AFSTANDBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wonneer het signaal van de afstandsbediening is ontvangen.

Zorg ervoor dat er geen gordijnen of andere voorwerpen:tussen de afstandsbediening en de binnen-unit zich.
- De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor, dat het ontvangstvenster voor de afstandsbediening Niet aan direct zonlicht worden blootgesteld, waar dat hierdoor de afstandsbediening worden gehinderd. Sluit een gordijn om het zonlicht gegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisionietoestel, videorecorder of andere apparatuur können invloed hebben op de airconditioner.
• Stel de afstandsbediening Niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook Niet bloot aan vocht of schokken omdat ze hierdoor können verkleuren of anderszins können worden beschadigd.

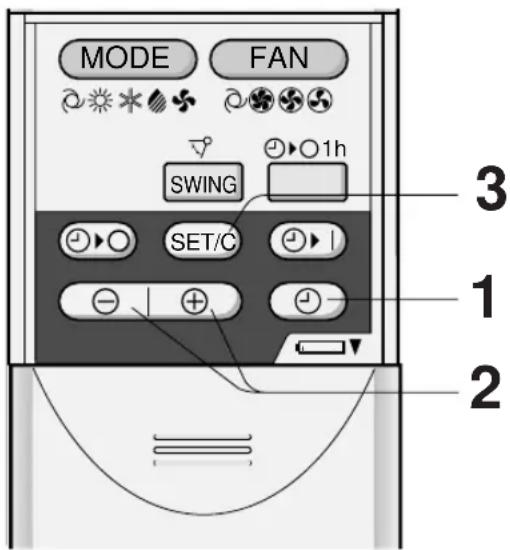

DE KLOK INSTellen OP DE HUIDIGE Tijd

De klok beschikt over tweet tijdsaanduidingen: de 12-uurs aanduiding en de 24-uurs aanduiding.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)

Voorbeeld: 5 eer's middags

Klok	Display
12-uurs aanduiding	PM 5:00
24-uurs aanduiding	17:00

1 Druk eenmaal op de KLOK-toets om de klok in te stellen op de 12-uurs aanduiding.
Druk tweeemaal op de KLOK-toets om de klok in te stellen op de 24-uurs aanduiding.
2 Druk op de TIJD VOORUIT- of de TIJD ACHTERUIT-toets om de klok in te stellen op de huidigeijd.

• Houd de toets ingedrukt om deijd met een hogere snelheid teLATEN veranderen.

3 Druk op de INSTELLEN/ANNULERENToets (SET/C).
- De dubbele punt (:) begint te knipperen om aan te gehen dat dearend is ingesteld en de klok loopt.

OPMERKING:

• De huidigeijd kan nicht worden ingesteld wanner de schakelklok is ingeschakeld.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)

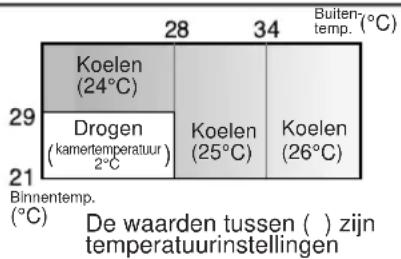

TIPS VOOR DE AUTO FUNC TIES

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodia het toestel worden ingeschakeld.

Functie- en temperatuurinstellungen voor de modellen AH-X08BE/AH-X10BE/AH-X13BE

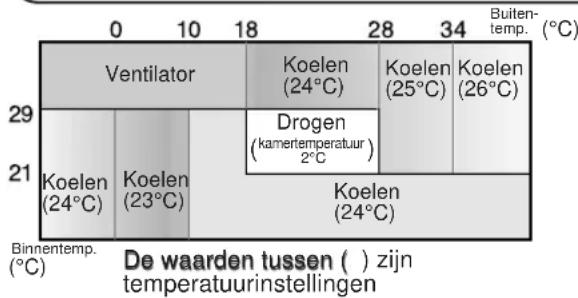

Functie- en temperatuurinstellungen voor de modellen AY-X08BE/AY-X10BE/AY-X13BE

Als de buitentemperatuur verandert verwijl u de airconditioner gebruikt, veranderen de temperaturinstellungen automatisch zoals aangegeven op het schema.

FUNCTION OVERSCHAKELEN (alleen voor de modellen AY-X08BE/AY-X10BE/AY-X13BE) In seizoenen waarin u overdag wilt KOELEN en's nachts VERWARMEN, of als de kamertemperatureur door een extra verwarmingstoestel veel hoger worden dan de temperatuurinstelling, schakelt de functie automatisch over:tussen VERWARMEN en KOELEN om de kamertemperaatu arangenaam te honden.

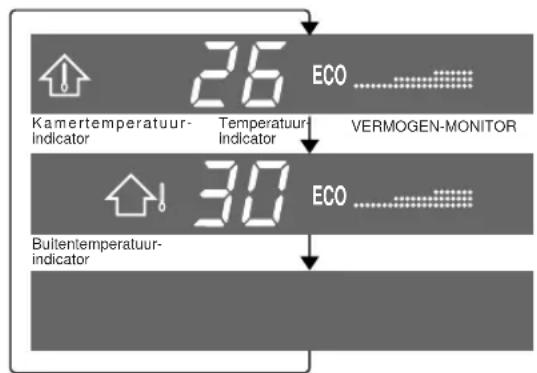

TIPS VOOR HET INDICATORPANEL

Bijijdere druk op de DISPLAY-toets verandert het indicatorpaneel als volgt.

De kamertemperatuur en de VERMOGEN-MONITOR verschijnen op het display.

De buitentemperatuur en de VERMOGEN-MONITOR verschijnen op het display.

Geen display.

VERMOGEN-MONITOR

Wanner de kamertemperatuur of de buitentemperatuur op het display staat, geeft de VERMOGEN-MONITOR het vermogen aan in 4 niveaus (3 niveaus voor de functie DROGEN). Wanner de airconditioner op maximaal vermogen werkt in de functie KOELEN (en VERWARMEN voor AY-X08BE/AY-X10BE/AY-X13BE), begint "Power" te branden en worden "Eco" gedoofd op het indicatorpaneel.

OPMERKINGEN:

• De aangegeven temperaturesn bij benadering en konnen afwijken van dechte temperatures.
• Bereiken van het temperatuurdisplay Kamertemperaatur: 0^ 40^ (Lwordt aangegeven bij een temperatuur van minder dan 0^ ; Hwordt aangegeven bij een temperatuur van meer dan 40^ ) Buitentemperaatur: -9^ 45^ (Lwordt aangegeven bij een temperatuur van minder dan -9^ ; Hwordt aangegeven bij een temperatuur vanmeer dan 45^ )
• worden aangegevenijdens de eerste minuut dat u het toestel gebruikt verwijl de temperatuur worden gemeten.
• Wanner het toestel Niet werkkt kan alleen de kamertemperatuur worden aangegeven.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort worden de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel maar zich:

KOELEN- en DROGEN-functie Horizontale luchtstroming

VENTILEREN-functie

(en VERWARMEN voor de AY-X08BE/AY-X10BE/AY-X13BE)

Diagonale luchtstroming

INSTellen VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

• De stand van de verticalaal instelbare jaloezieen verandert voortdurend.

Druk nogmaals op de ZWENK-toets (SWING) wonneer de verticaal instelbare jaloezieen in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie worden in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt worden automatischdezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN- VENTILEREN-functie (en
functie VERWARMEN voor de AY-X08BE/AY-X10BE/ AY-X13BE)

Het instelbereik is beperkter dan het zwenkbereik om condensdruppels te voorkomen.

Het instelbereik is groter, zodat de luchtstroomaar de vloer kan worden gericht.

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontal instelbare jaloezieen vast zoals de afbeeldingaat zien en stel de luchtstroomrichting aan voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieen nooit met de hand in.

• Er können defecten optreden wanner de afstandsbediening worden gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand+zijn ingesteld.
• Er kan condensvorming optreden wanner de verticaal instelbare jaloezieen bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

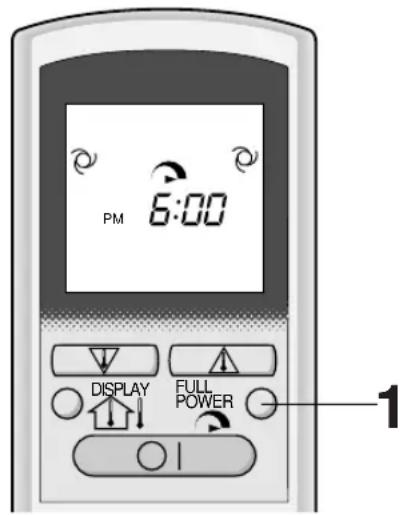

VOLVERMOGEN-BEDIENING

Bij deze functie werkt de airconditioner op maximum vermogen. Met deze functie kunt u uw kamer sneller koelen (of verwarmen met de modellen AY-X08BE/AY-X10BE/AY-X13BE) wonneer u thuiskomt.

1 Druk op de VOLVERMOGEN-toets (FULL POWER) verwijl het toestel is ingeschakeld om de VOLVERMOGEN-functie in te schakelen.

• Het symbool voor de VOLVERMOGEN-functie verschijnt op het display van de afstandsbediening.
• De temperatuuraanduiding verdwijnt.

UITSCHAKELEN

Druk nogmaals op de VOLVERMOGEN-toets (FULL POWER).
- De VOLVERMOGEN-functie worden ook uitgeschakeld wanner u de bedieningsstand wijzigt of wanner het toestel worden uitgeschakeld.

OPMERKINGEN:

• De VOLVERMOGEN-functie is nicht beschikbaar bij de functie VENTILEREN.
• De temperatuur kan nicht worden ingesteld verwijl de VOLVERMOGEN-functie is ingeschakeld.

ÉEN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)

1 Druk op de EEN-UURS TIMER-toets.

Op het display van de afstandsbediening verschijnt "1 h".
- De orangje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.
- Het toestel worden na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de SCHAKELKLOK INSTELLLEN/ANNU- LEREN-toets (SET/C).

• De orangje SCHAKELKLOK-indicator ( op het toestel gaat uit.
  U kunth het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator ( n de oranje SCHAKEL-KLOK-indicator ( ①op het toestel gaat UIT.

OPMERKINGEN:

• De EEN-UURS_TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wonneer de EEN-UURS TIMER worden ingesteld verwijl het toestel Niet is ingeschakeld, zal het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanner u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordenuitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.
• Als de INSCHAKELTIJD- EN UITSCHAKELTIJD zich ingesteld, wist de SCHAKELKLOK ANNULEREN-toets alle instelleningen.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

OPMERKINGEN:

Controleer voordat u de schakelklok instelt of de klok op de huidigeijd is ingesteld.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)

1 Druk op de UITSCHAKELTIJD-toets (O
2 De UITSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT of TIJD ACHTERUIT-toets om de gewenste uitschakeltijd in te stellen. (Deijd kan in intervallen van 10 minuten worden ingesteld.)
3 Richt de afstandsbediening op het ontvangstvenster en druk op de SCHAKELKLOK INSTELLLEN/ANNULEREN-toets (SET/C) toets.

• De orangje SCHAKELKLOK-indicator ( Ⓞ ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanner het signaal van de afstandsbediening is ontvangen.

TIPS VOOR AUTOMATISCH UITSCHAKEN

Wanner de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud worden terwijl u slaapt. (Automatische sluimerfunctie)

• Een uw nadat bediening via de schakelklok begonnenis, wordtdethermostatatautomatisch 1^ hoger gezet dan de oors-pronkelijke instelling.

VERWARMEN-FUNCTIE: (alleen voor de modellen AY-X08BE/AY-X10BE/AY-X13BE)

• Eenuurnadat de bediening via deschakelklok begonnenis, wordt dethermostaatautomatisch 3 C lager gezet dan de oorspronkelijke instelling.

OPMERKING:

• De automatische sluimerfunctie worden bij de functie VENTILEREN nicht ingeschakeld.

DE SCHAKELKLOK ANNULEREN

Druk op de SCHAKELKLOK INSTELLEN/ ANNULEREN-toets (SET/C).

• De orangje SCHAKELKLOK-indicator ( ⊙ ) op het toestel.gaat uit.
• De huidigeijd verschijnt op het display van de afstandsbediening.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08 BE/AY-X10BE/AY-X13BE)

OPMERKING:

• Wanner de INSCHAKELTIJD, de UIT-SCHAKELTIJD en de EEN-UURS TIMER zichin ingesteld, worden beidenijden geannuleerd als u op de SCHAKELKLOK ANNULEREN-toets drukt.

SCHAKELTIJDEN WIJZIGEN

Annuleer erst de schakeltijd en stel verwolgens een neue schakeltijd in.

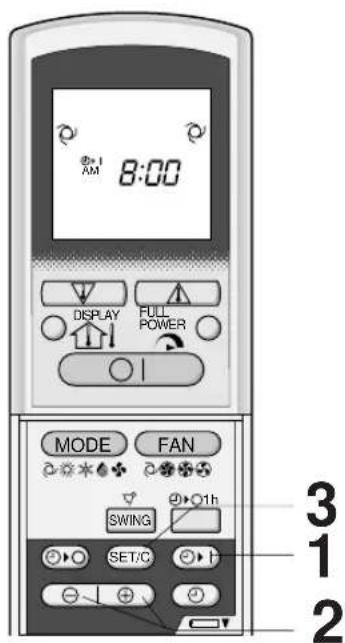

AUTOMATISCH INSCHAKELEN

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AYX08BE/AY-X10BE/AY-X13BE)

1 Druk op de INSCHAKELTIJD-toets (
2 De INSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT of TIJD ACHTERUITtoets om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minutes worden ingesteld.)
3 Richt de afstandsbediening op het ontvangstvenster en druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C) toets.

• De orangje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanner het signaal van de afstandsbediening is ontvangen.

4 Kies de gewenste functie.

• Het toestel worden ingeschakeld voordat de ingesteldeijd is bereikt, zodat de kamer op de gewenste temperatuur is gebracht wanner de inge-steldeijd worden bereikt. (Ontwaakfunctie)

DE IN- EN UITSCHAKELTIJDEN COMBINEREN

U kunt de INSCHAKELTIJD en de UITSCHAKELTIJD combineren.

Voorbeeld:

Om het toestel om 11:00 pau's avondsuit te schakelen en de kamer (metdezelfde functie en temperatuursinstelling) om 7:00 pau's morgens weeop temperatuur te hebben.

1 Stel de UITSCHAKELTIJD in op 11:00aar's avonds terwijl het toestel is ingeschakeld.
2 Stel de INSCHAKELTIJD in op 7:00 eer's morgens.

De pijltjes ( of tussen de INSCHAKELTIJD-indicator en de UITSCHAKELTIJD-indicator given aan welke schakelklok het eerst worden geactiveerd.

OPMERKINGEN:

• Het is nicht möglichk om de INSCHAKELTIJD en de UITSCHAKELTIJD zodanig te programmeren, dat het toestel met verschillende temperaturen of functies in werkung worden gezet.
• Beide schakelklokken können worden geprogrammeerd om de ander te activeren.

HELP-FUNCTIE

Gebruik deze functie wanner er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( van het toestel begint te branden en het toestel worden ingeschakeld waar bij automatisch de functie AUTO worden gekozen.
• De ventilatorsnelheid en de temperatuur worden inge-steld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( an het toestel gaat UIT.

OPMERKING:

Wanner u tijdens normala gebruik op de HELP-toets (AUX.) drukt, worden het toestel uitgeschakeld.

VERMOGENKIEZER

(alleen voor de modellen AY-X13BE/AH-X13BE)

Wanner u de airconditioner installeert in een huis met een beperkte stroomcapaciteit, dient u de VERMOGENKIEZER op "L" te zetten. De airconditioner werkt dan met verminderd vermogen, waardoor u voorkomt dat de stroomonderbreker worden ingeschakeld of de zekering springt.

• De capacititeit voor KOELEN of VERWARMEN (voor model AY-X13BE) is beperkt in de "L"-stand.
• Neem contact op met uw dealer of een erkend installmenter als de stroomonderbreker voortdurend worden geschakeld of als dezekering springt zichs als de "L"-stand al is ingesteld.

	AH-X13BE AY-X13BE
Maximum ampère in “H”-stand	9 A 12 A
Maximum ampère in “L”-stand	7 A 8 A

ACCESSIONS

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeur uit de lucht wanneer het toestel is ingeschakeld en zorgt voor een schone lucht.

Het antibacterieel materiaal van het luchtzuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemen UIT.

Het wegwerpty kan ongeveer 3 6 maanden worden gebrukt. Neem contact op met uw dealer als u dit accessoire wilt kopen.

Type AZ-F900B

LET OP

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

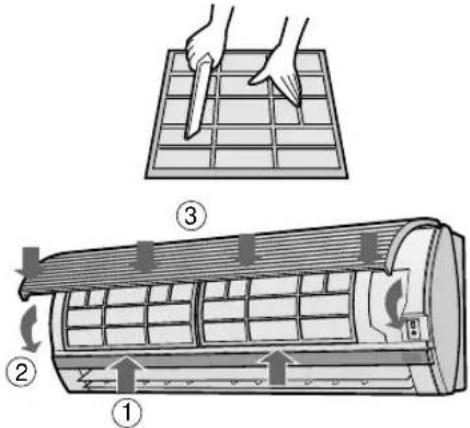

DE FILTERS REINIGEN

De luchtfilters dieren elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT
2 VERWIJDER DE FILTERS

1 Open het voorpaneel.
2 Druk de luchtfilters ie ts omhoog om ze te ontgren-delen.
3 Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn,(Int, u ze wassen met warm water en een mild reinigingsmiddel.Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

1 Plaats de filters in de oorspronkelijke stand terug.
2 Sluit het voorpaneel.
3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

LET OP

• Reinig het toestel en de afstandsbediening met een zacht doek.
  Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmidden.

ONDERHOUD NASEIZOENSGEBRUIK

1 Stel het toestel ongeveer een halve dag in werkinq in de functie VENTILEREN, zodate het mechanisme goed kan drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft,(Intu) die uitschakelen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zichn.
2 Controller of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

LET OP

3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden Niet op een defect aan het toestel.

HET TOESTEL WERKT NIET Het toestel werkt nicht wanneer het direct nadat het is uitgeschakeld waar wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 Minutes voordat u het toestel bedient.	SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPEN • In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtaar, wat worden veroorzaakt door het verschil:tussen de kamertemperatuur en de temperatuur van de lucht die door het toestel worden uitgeblazen. • In de functie VERWARMEN können tijdens het ontdooien soms wat water-dampen worden uitgestoten. (Alleen bij de modellen AY-X08BE/AY-X10BE/AY-X13BE)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-X08BE/AY-X10BE/AY-X13BE) Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJES Er kuren geurtjes van tapijten en meubelen worden opgezogen, die daarna werk worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden producerert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.	DE BUITEN-UNIT STOPT NIET Nadat de bediening is stoppezet, kan de ventilator van de buiten-unit ongeveer een minuut blijven draaien om het toestel te soften afkoelen.

Als het lijkt alsof het toestel een defect vertoont, contrôleert u onderstaande punten voordat u de onderhoudsdienst belt.

ALS HET TOESTEL NIET FUNCTIONEERT

Controller of de stroomonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controler de filters. Indien vuil, reinigen.	Controler de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controler of dethermostat op de juiste stand is ingesteeld.
Controler of ramen en deuren goed gesloten+zijn.	Een groot+aantal mensen in de kamer kan er de oorzaak van zich dat de gewenste tempe-ratuur Niet bereikt worden.	Controler de kamer op de aanwezigheid van toestellen die warmte+kammen afgeven.

WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controler of de batterijen van de afstandsbediening leegল.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te richten.	Controler of de batterijen met de polen in de juiste rich-ting in de afstandsbediening� gelegd.

Bel de onderhoudsdienst wanner de BEDRIJF-indicator, de SCHAKELKLOK-indicator en de TEMPERATUUR-INDICATOR op het indicatorpaneel knippenen.
