AHX13BE - Aire acondicionado SHARP - Manual de uso y guía de instrucciones gratis

Marca	Sharp
Modelo	AHX13BE
Tipo de producto	Aire acondicionado split (unidad interior y exterior)
Funciones principales	Enfriamiento, ventilación, deshumidificación (modo SEC), modo automático
Capacidad de enfriamiento	No especificada (consultar la placa de características)
Alimentación eléctrica	230 V / 50 Hz
Corriente máxima	9 A (ajuste H) / 7 A (ajuste L)
Control remoto	Sí, con pantalla LCD y alcance de 7 metros
Temporizador	Temporizador de encendido/apagado programable en intervalos de 10 minutos, temporizador de apagado de 1 hora
Función de máxima potencia	Sí (Full Power) para enfriamiento rápido
Dirección del flujo de aire	Vertical motorizada (oscilación automática o posición fija), horizontal manual
Filtro de aire	Filtros lavables, limpieza recomendada cada 2 semanas
Filtro purificador de aire (opcional)	Tipo AZ-F900B, vida útil de 3 a 6 meses
Seguridad	Puesta a tierra obligatoria, interruptor diferencial recomendado, parada automática en caso de anomalía
Mantenimiento y limpieza	Limpiar los filtros con agua tibia y detergente suave, limpiar el aparato con un paño suave
Reparabilidad	Confiar la instalación, desmontaje y reparación a un técnico calificado
Contenido del embalaje	Unidad interior, unidad exterior, control remoto, pilas, manual de instrucciones
Peso	No especificado
Dimensiones	No especificadas

Preguntas frecuentes - AHX13BE SHARP

¿Cómo limpiar los filtros de aire?

Apague el aparato y desconéctelo. Abra el panel frontal, retire los filtros empujándolos hacia arriba. Límpielos con una aspiradora o con agua tibia y detergente suave. Séquelos a la sombra antes de volver a colocarlos. Limpie los filtros cada dos semanas.

¿Qué hacer si el aparato no enfría?

Primero verifique que el interruptor automático no se haya disparado y que el fusible esté intacto. Asegúrese de que los filtros de aire estén limpios. Verifique que la unidad exterior no esté obstruida y que las ventanas y puertas estén cerradas. Verifique también la configuración del termostato.

¿Cómo ajustar el temporizador de apagado (Timer Off)?

Presione el botón TIMER OFF del control remoto. El indicador parpadea, luego use los botones TIME ADVANCE o REVERSE para ajustar la hora deseada (en intervalos de 10 minutos). Luego, apunte el control remoto hacia el aparato y presione TIMER SET. La luz naranja TIMER se enciende.

¿Cómo usar el modo de máxima potencia (Full Power)?

Durante el funcionamiento, presione el botón FULL POWER del control remoto. El aparato funciona a máxima potencia para enfriar rápidamente la habitación. La pantalla de temperatura se apaga. Para cancelar, presione nuevamente el botón FULL POWER o cambie de modo.

¿Qué hacer si el control remoto no funciona?

Primero verifique el estado de las pilas: reemplácelas si es necesario (tipo AAA). Asegúrese de que no haya obstáculos entre el control remoto y el aparato, y que la ventana de recepción no esté expuesta a la luz solar directa. Si el problema persiste, use el botón AUX en la unidad interior para el funcionamiento manual.

¿Cómo ajustar la dirección del flujo de aire?

Para el ajuste vertical, presione el botón SWING del control remoto para activar la oscilación, luego presione nuevamente para fijar la posición deseada. Para el ajuste horizontal, mueva manualmente las aletas horizontales. Nunca fuerce las aletas verticales manualmente.

¿Cuál es el significado de los indicadores del panel?

El indicador OPERATION (rojo) indica que el aparato está encendido. El indicador TIMER (naranja) parpadea cuando el temporizador está configurado. El POWER MONITOR muestra la potencia de funcionamiento en 4 niveles. Los INDICADORES DE TEMPERATURA muestran la temperatura interior o exterior según la configuración.

¿Puedo usar un filtro purificador de aire?

Sí, se puede instalar un filtro purificador de aire opcional (tipo AZ-F900B). Elimina el polvo y los humos, y su material antibacteriano neutraliza los virus. La vida útil es de aproximadamente 3 a 6 meses. Consulte a su distribuidor para la compra.

¿Qué hacer en caso de corte de energía?

El aparato está equipado con una función de memoria. Cuando se restablece la corriente, se reinicia automáticamente con los ajustes anteriores, excepto para los temporizadores. Si los temporizadores estaban activados antes del corte, se conservan.

¿Cómo mantener el aparato antes de un largo período de inactividad?

Haga funcionar el aparato en modo SOLO VENTILADOR durante medio día para secar el interior. Luego, apáguelo y desconéctelo (o corte el interruptor automático). Limpie los filtros de aire y vuelva a instalarlos. Retire las pilas del control remoto.

MANUAL DE USUARIO AHX13BE SHARP

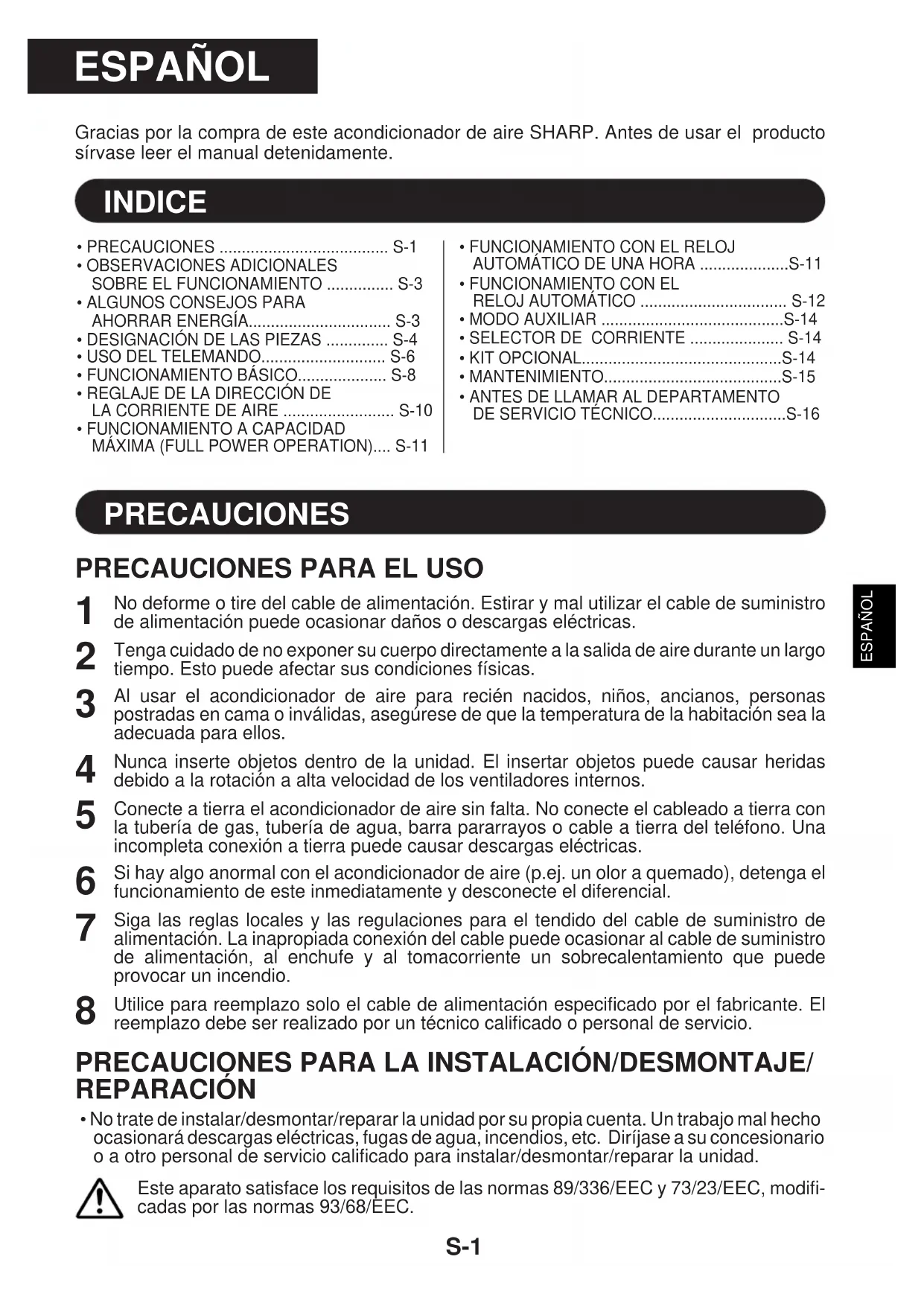

MANUAL DE INSTRUCCIONES

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto sirvase leer el manual detenidamente.

INDICE

• PRECAUCIONES S-1
• OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMENTO S-3
  ALGUNOS CONSEJOS PARA AHORRAR ENERGIA S-3
  DESIGNACION DE LAS PIEZAS S-4
  USO DEL TELEMANDO S-6

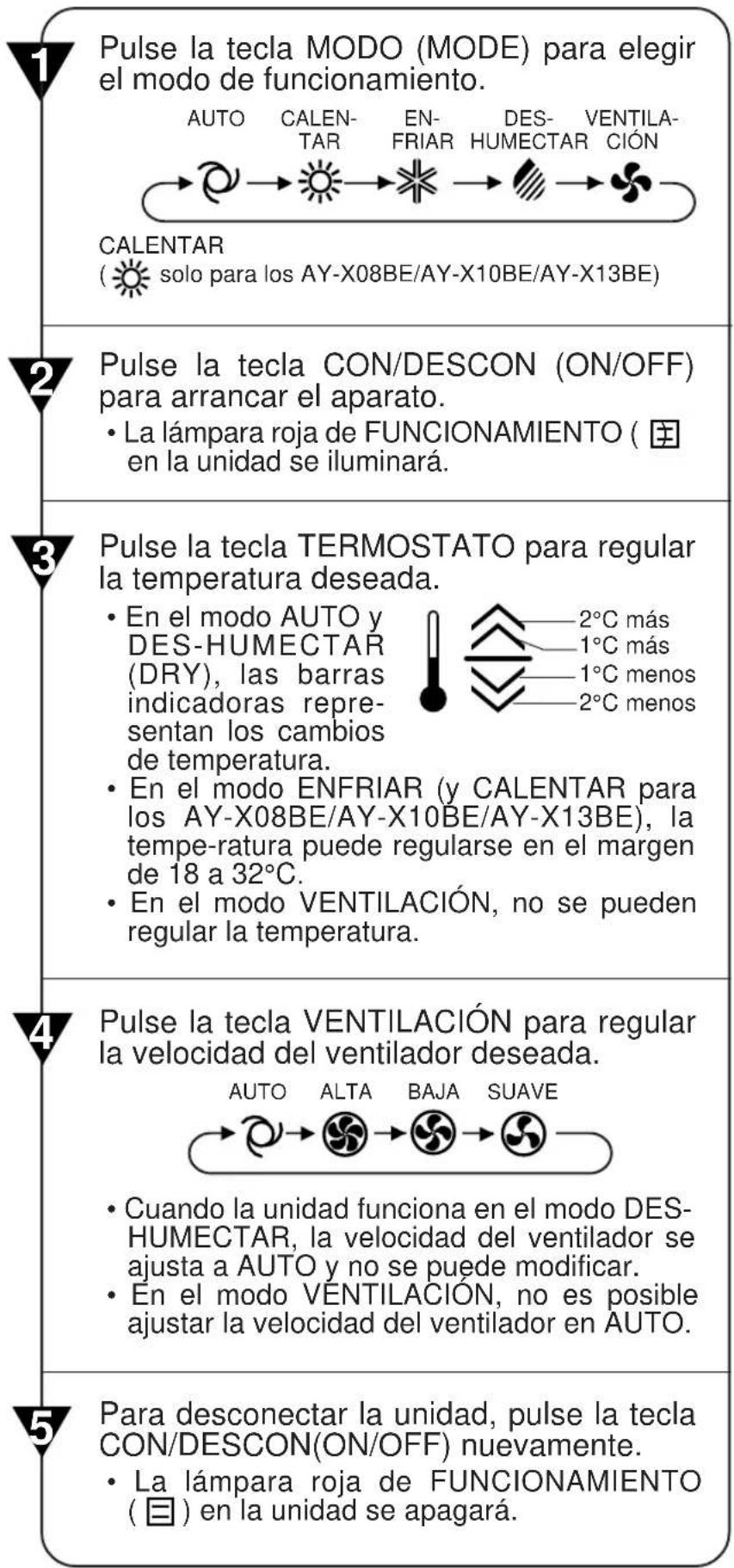

• FUNCIONAMENTO BASICO S-8
• REGLAJE DE LA DIRECCION DE LA CORRIENTE DE AIRE S-10

• FUNCIONAMIENTO A CAPACIDAD MAXIMA (FULL POWER OPERATION).... S-11

• FUNCIONAMENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA ............S-11
  FUNCTIONAMIENTO CON EL RELOJ AUTOMÁTICO S-12

• MODO AUXILIAR .S-14
• SELECTOR DE CORRIENTE S-14
  KIT OPCIONAL .S-14
  MANTENIMIENTO. S-15
  ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TECNICO.. S-16

PRECAUCIONES

PRECAUCIONES PARA EL USO

No deforme o tire del cable de alimentacion. Estirar y mal utiliser el cable de suministro de alimentacion possible occasionar daños o descargas electricas.
2 Tenga cuidado de no exponer su cuerpo directamente a la calidad de aire durante un largo tiempo. Este pueda afectar sus conditiones fisicas.
3 Al usar el acondicionador de aire para recién nacios, niños, ancianos, personas postradas en cama o invalidas, asegürese de que la temperatura de la habitación sea la adequada para ellos.
4 Nunca inserte objetos dentro de la unidad. El insertar objetos pueda causar heridas debido a la rotacion a alta velocidad de los ventiladores internos.
5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tuberia de gas, tuberia de agua, barra pararrays o cable a tierra del telófono. Una incompleta connexion a tierra pueda causar descargas electricas.
6 Si hay algo anomal con el acondicionador de aire (p.ej. un olor a quemado), detenga el funciona de este inmediamente y desconnecte el diferencial.
7 Siga las reglas locales y las regulaciones para el tendido del cable de suministro de alimentacion. La inapropiada connexion del cable pueda occasionar al cable de suministro de alimentacion, al enchufe y al tomacorriente un sobrecalentamento que pueda provocar un incendio.
8 Utilice para reemplazo solo el cable de alimentacion especialico por el fabricante. El reemplazo debe ser realizado por un technician calificado o personal de serviceo.

PRECAUCIONES PARA LA INSTALLACION/DESMONTAJE/ REPARACION

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. Un trabajo mal hecho occasionará descargas electricas, fugas de agua, incendios, etc. Dirijase a su concesionario o a otro personal de service calificado para instalar/desmontar/reparar la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modificadas por las normas 93/68/EEC.

PRECAUCIONES

ADVERTENCIAS PARA EL USO

1 Abrir periodically una ventilana o una puerta para ventilar la habitacion, sobre todo si se usesan aparatos que funciona con gas. Ventilacion insufiente可以使caesar escasez de oxigeno.
2 No opere los botones con las manos mojadas. Este pueda causar descargas electricas.
3 Por seguridad, desconectar el diferencial cuando no este utilizing la unidad por un periodo de tiempo prolongado.
4 Verifique periodicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerriorarse de que esta asegurada en su lugar.
5 No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona可以选择 caerse, causando lesiones.
6 This unidad está disnada para uso domestico. No la utilise para other aplicaciones tales como perrerasonde se cián animales or invernaderos.
7 No coloque vasijas con agua sobre la unidad. Si el agua penetrada bajo de la unidad, los aislamentos electricos peuvent deteriorarse y causar descargas electricas.
8 Nobloquee las entradas ni las salidas de aire de la unidad.esto peute occasionarfuncionamento insufiente o problemas.
9 Asegúrese de apagar el circuito y desconectar el diferencial antes depear a cabo
cualquiermantimiento o limpieza.Existe un ventilador rotando en el interior de la
unidad yusted podría resultar herido.
10 No rocie o derrame agua directamente sobre la unidad. El agua pueda causar descargas electricas o daños al equipo.
11 Este aparato no está Diseñado para el uso sin supervisión por parte de niños o personas enfermas.

Los niños deben ser supervisados para asegurar de que no juguen con el aparato.

ADVERTENCIAS PARA UBICACION / INSTALLACION

• Asegürese de conectar el acondicionador de aire a la fuente de alimentacion de la tension y la fecuencia correcta.

La realizacion de una fuente de alimentacion con un voltaje y Frequencias inadequados可以使ocasionar daños en el equipo e incluo causar un incendio.

• No instale el aparato en lugarares donde pueda haber fuga de gases. Esto puede causar incendios.
  Instale el aparato en un lugar con polvo, vapiores y humedad个小imos.
• Coloque la manguera de trenaje de tal forma que se asegure un trenaje fluido. Un trenaje insufficiente pueda causar humedecimiento de la habitacion, muebles etc.
• Asegürese de que se ha instalado un interruptor automatico de perdidas o un diferencial,dependiendo de la ubicacion de la instalacion, para evaporar descargas lectricas.

D.B. = Termómetro seco W.B = Termómetro húmedo

• El dispositivo protector incorpored en el aparato pueda impeder que este continue的功能ando, cuando se use fuera de este margen.
• En la calidad de aire puede formarse condensacion de agua, si el aparato funciona na continually en el modo ENFRIAR/DESHU-MECTAR, cuando la hu-medad ambientale es superior a un 80% .

FALLO DE CORRIENTE

Este acondicionador de aire tiene una referencia de memoria automatica para almacenar la configuracion cuando ocurre un fallo de corrente.

Después de returnar la corriente, el aparato se reinicializará automatistically al mesmo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, esnecessary reajustarlos despues de volver la corriente.

NOTAS PARA LOS MODELOS AY-X08BE/AY-X10BE/AY-X13BE

AlFuncionar en el mode CALENTAR,puede suceder que el ventilador interno tarde de dos a cinco minutes en comenzar a funcionar,despues de haber connectado el aparato;estoiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCION DE DESHIELO

• Al formarse hielo en el intercambiador temico que hay en la unidad exterior al funcionar en el modo CALEN-TAR, un descogelador automatico proportiona calor duranteunos cinco a diez微量元素, parautar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continua funciona en el modo CALENTAR.

• El aparatoemploi una bomba calorifica que extrae el calor del aire exterior, y lo despide bajo de la habitacion. Por ese, la temperatura del aire exterior influye considerablemente en el poder calorifico del aparato.
  Si el proceso de calentimiento es reducido bajo temperatas bajas exteriores, utilise un calentador adicional.
• Hasta poder calentar la habitacion completa能把 tardar tiempo dato que el aparatoemploya un circuito de
  circulacion forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGIA

A continuación se dan algunos consejos sencillos para ahorrar energia al usar el acondicionador de aire.

REGULE LA TEMPERATUREA CORRECTA

• Al ajustar el termostato 1^ más que la temperatura deseada en el modo ENFRIAR (y 2^ menos en el mode CALENTAR con los modelos AY-X08BE/AY-X10BE/AY-X13BE) ahorrara aproximadamente un 10 porciento en consumo de corriente.
  Si se regula una temperatura mas fría que lo Neededo para enfiar la habitacion, augmentar el consumo de corriere.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENG A CORRIENTES DE AIRE

• Si bloquea la exposacion del aparato a los rayos solares directos cuando utilise el aparato para enfiambre, reducirá el consumo de corriente.
  Cier las ventanas y puertas al utilize el aparato para enfiar (y para calentar con los modelos AY-X08BE/AY-X10BE/AY-X13BE).

PARA OBTENER UNA OPTIMA CIRCULACION DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMENTO EFICIENTE DEL APARATO, MANTENGALFILTRO SIEMPRESLIMPIO

APROVECHE AL MAXIMO LAS FUNCTIONS DE DESACTIVACION CON EL RELOJ AUTOMÁTICO CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACION

• Launidad interior consume unapeguñacantidaddeenergiaincluosto noestarfuncionando.

DESIGNACION DE LAS PIEZAS

UNIDAD INTERIOR

① Entrada de aire
② Panel de abertura
③ Filtres de aire
④ INTERRUPTOR SELECTOR DE CORRIENTE (solo para los AY-X13BE/ AH-X13BE)
⑤ Tecla AUX.
⑥ Celula RECEPTORA
⑦ Cable de la Fuente de Alimentacion
⑧ Panel deindicaciones
9 Deflectores de Ajuste Vertical
⑩ Deflectores de Ajuste Horizontal
① Salida de aire
⑫ Telemando
⑬ MONITOR DE POTENCIA
④ INDICADOR DE TEMPERATUREA
Lampara de Temp. EXTERIOR (verde
⑥ Lampara de Temp.AMBIENTE (verde
17 Lámpara de (RELOJ AUTOMÁTICO (anaranjada ④
Lámpara de FUNCIONAMIENTO (roja)

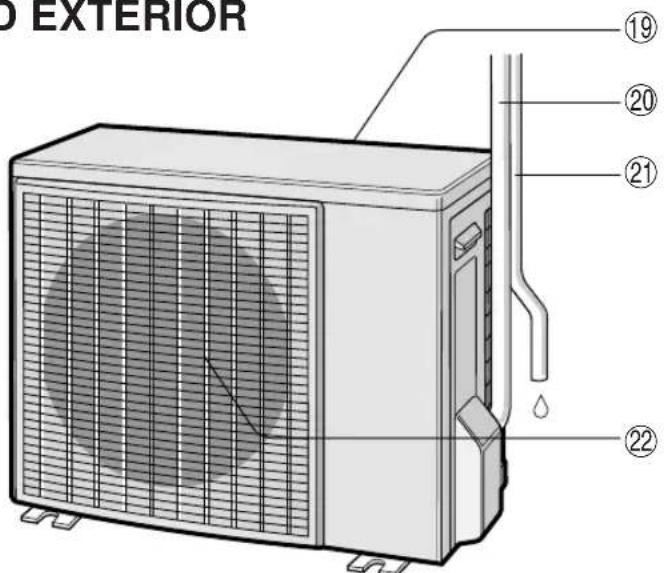

UNIDAD EXTERIOR

19 Toma de aire
Tubo refrigerante y cable conector
② Manguera de drenaje
2 Salida de aire

TELEMANDO

(EI)."sido de mode calentar esta especificado solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

VISUALIZADOR DEL TELEMANDO (cristal liquido)

18 TERMOSTATO PARA REGLAJE DE MODOS AUTOMÁTICO Y DESHUMECTAR
SIMBOLO DE TEMPERATUREA
20 SIMBOLO DE TRANSMISION
21 SIMBOLOS DE MODO

2 INDICADOR DE TEMPERATUREA
23 SÍMBLO DE MODO DE FUNCIONAMIENTO AL MAXIMO
24 SIMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTO : BAJA

:ALTA:SUAVE

① TRANSMISOR
② VISUALIZADOR (de cristal liquido)
③ Tecla de regulación de TEMPERATURA
(4) Tecla de funciona a capacité maxima (FULL POWER OPERATION)
⑤ Tecla de visualización (DISPLAY)
⑥ Tecla CON/DESCON (ON/OFF)
⑦ Tecla MODEO (MODE)
⑧ Tecla VENTILACION (FAN)
(9) Tecla de desactivacion del reloj automatico
⑩ Tecla de paso de aire (SWING)
① Tecla de desactivacion del reloj automatico en una hora
⑫ Tecla de ACTIVACION/DESACTIVACION del reloj automatico (SET/CANCEL)
⑬ Tecla de ACTIVACION del reloj automatico (para regularlo)
④ Tecla HORAS (AVANCE)
⑤ Tecla RELOJ
Indica que el COMPARTIMIENTO DE PILAS está por debajo de estamarca
⑦ Teclas HORAS (RETROCESO)

(EI)."está especified solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

(25)

(26)

25 INDICADOR DE ACTIVACION

AUTOMÁTICA DEL RELOJ/RELOJ

Indica la hora programada para el reloj automatico, o la hora actual.

26 INDICADOR DE DESACTIVACION

DEL RELOJ AUTOMATICA

Indica la hora programada para la descno-nexion del reloj automatico, o el reglaje de una hora de este.

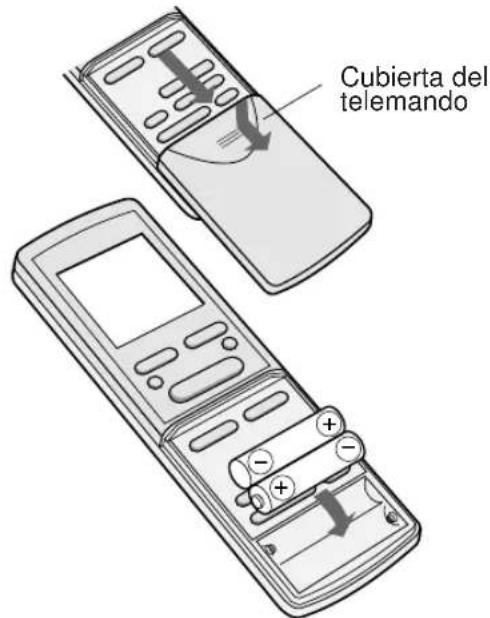

FORMA DE COLOCAR LAS PILAS Use dos pilas:tamaño AAA (R03).

1 Retire la cubierta del telemando.
2 Inserte las pilas en el compa-timiento, asegúrese de que las polaridades y estar cor-rectamente alineadas.
- Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00".
3 Cologne de nuevo la cubierta en su situ.

NOTAS:

Las pilas alcanzan para un ajo de uso normal, aproximamente.
- Al sustituir las pilas, siempre cambie ambas pilas, y asegürese de que son del mismo tipo.
- Si el telemando no funciona apropiadamente antes de sustituir las pilas, retirees y espere uno 30segundos e introduzcalas Newlyamente.
- Cuando no vaya a usar el aparato durante很长时间, saque las pilas del telemando.

FORMA DE USAR EL TELEMANDO

Apunte el telemando hacía la celula receptora deolen al unidad y pulse la tecla deseada. Cuando la unidad reciba la senal, producir a un sonido audible.

• Cerciorese de que no haya cortinas uothers objetos entre el telemando y la unidad.
• El telemando puede enviar senales hasta a 7 metros de distancia.

PRECAUCION

• No permitted that the cella recepctora de senal reciba la luz del sol directa, ya que thise.
  could be deteriorar su functionamento. Si la celula receptora de senal es expuesta a la luz solar directa, cierre una ventilana para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación pueda interferir con la transmisión de la seals.
• Launidad可以选择 ser afectada por las senales Transmitidas del telemando de la television, de la videograbadora, o dethers aparatos usados en la mesma habitacion.
• No deje nunca el telemando expuesto directamente a los rayos del sol, nioca a un calentador. Igualmente, proteja la unidad y el telemando contra la humedad y los golpes, para evaporar que se decoloren o se averien.

AJUSTAR LA HORA

Existen dos modelos para ajuste de la hora: ciclo de 12 horas y ciclo de 24 horas.

(EI的概率 del modo calentar solo es suministrado para los modelos AY-X08BE/AY-X10BE/AY-X13BE)

Ejemplo: 5:00 p.m.

Reloj Visualizador
Ciclo de 12 horas PM 5:00
Ciclo de 24 horas 17:00

1 Para ajustar el ciclo de 12 horas, pulse la tecla RELOJ una vez. Para ajustar el ciclo de 24 horas, pulse la tecla RELOJ dos veces.
2 Pulse las teclas AVANCE O RETROCESO para ajustar la hora actual.

• Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápidamente.

3 Pulse la tecla SET/C (ajustar reloi)

• Los dos+puntos (:) parpadean para indicar que el reloj está funciona.

NOTA:

• Mientras el aparato este funciona como el modo de reloj automatico, no es possible ajustar la hora actual.

(El símbolo de modo calendar está especialido solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

NOTAS SOBRE EL MODE AUTOMÁTICO

En el modo automático (AUTO MODE), los ajustes de temperatura y modo (CALENTAR, ENFRIAR O DESHUMECTAR) son regulados automatistically dependiendo de la temperatura ambiente y la temperatura exterior.

Ajustes de modelos y temperatura para los modelos AH-X08BE/AH-X10BE/AH-X13BE

Ajustes de modelos y temperatura para los modelos AY-X08BE/AY-X10BE/AY-X13BE

Durante el funciona, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automatistically como se muestra en el diagrama.

MODO DE CONMUTACION (solo para los modelos AY-X08BE/AY-X10BE/AY-X13BE) Durante las estaciones en las cuales necesse ENFRIAR durante el día y CALENTAR en la noche, o si la temperatura ambiente llega a ser extremadamente más alta que la temperatura ajustada,upon aquisitiones suplementarios, el modo automatistically se conmutará entre el modo CALENTAR y ENFRIAR para mantener una temperatura ambiente agradable.

CONSEJOS SOBRE EL PANEL DE INDICACIONES

El panel deindicaciones cambiará cada vez queusted pulse la tecla VISUALIZADOR (DISPLAY) en la?siguemente manera.

Se visualiza la temperatura ambiente y el MONITOR DE POTENCIA.

Se visualiza la temperatura exterior y el MONITOR DE POTENCIA(POWER MONITOR).

Ninguna visualización.

MONITOR DE POTENCY

Cuando se visualice la temperatura ambiente o la temperatura exterior, el MONITOR DE POTENCIA se iluminará en 4 niveles (3 niveles para el modo DESHUMECTAR), para indicar la potencia de configuracion.

Cuando se opera el acondicionador de aire a la maxima potencia en el modo ENFRIAR (y CALENTAR para los AY-X08BE/AY-X10BE/AY-X13BE), se encenderá "Power" y se apagará "Eco" en el panel deindicaciones.

NOTAS:

• Las temperatas visualizadas son aproximadas y可以更好 de las temperatas actuales.
  Rangos visualizados de temperatura

Temperatura ambiente: 0^ 40^ (se visualiza L cuando la temperatura es menos de 0^ y Hcuando es mas de 40^ )

Temperatura exterior: -9^ 45^ (se visualiza cuando la temperatura es menos de -9^ y cuando es más de 45^ )

• Se visualiza -- durante el primer minuto de funciona bajo las temperatas y detectadas.
• Solo la temperatura ambiente se pueda visualizar cuando launidad no esta funciona.

CORRIENTE DE AIRE VERTICAL

La direccion de la corriente de aire se ha ajustado automatistically en la fabrica, para Obtener un optimo comfort en cada modalidad:

modo ENFRIAR y DESHUMECTAR Corriente de aire	horizontal
modo VENTILACION (FAN ONLY) Corriente de aire (y CALENTAR para los AY-X08BE/AY-X10BE/AY-X13BE)	diagonal

FORMA DE AJUSTAR LA DIRECCION DE LA CORRIENTE DE AIRE

Pulse una vez la tecla CORRIENTE DE AIRE (SWING) en el telemando.

• El deflector de ajuste vertical cam-biará su ángulo continuamente.

Pulse nuevomente la tecla CORRIENTE DE AIRE (SWING) cuando-do el deflector de ajuste vertical este en la posicjion deseada.

• El deflector detendra su movimiento dentro del margenmostatado en el diagrama.
• La posicón ajustada sera memorizada y ajustada automatistically a la misma posición laproxima vez que se opere el aparato.

Margen de ajuste

modo ENFRIAR y DESHUMECTAR

modo VENTILACION (FAN ONLY) (y CALENTAR para los AY-X08BE/AY-X10BE/ AY-X13BE)

El margen de ajuste es mas angosto que el rango CORRIENTE DE AIRE (SWING) con el fin de impeder que se forme condensation de agua.

El margen es ancho de tal forma que la corriente de aire pueda ser dirigida hacía el piso.

DIRECCION DE LA CORRIENTE DE AIRE HORIZONTAL

Agarre los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la direccion de la corriente de aire.

PRECAUCION

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector en forma manual, pueda succeeder que la unidad falle posteriamente al querer manejarla con el telemando.
• Si el deflector de ajuste vertical se ha regulado en la más baja posicion en el modo ENFRIAR O CALENTAR por un periodo largo de tiempo, pueda formarse condensation de agua.

FUNCTIONAMIENTO A CAPACIDAD MAXIMA (FULL POWER OPERATION)

En esta operación, el acondicionador de aire trabaja a la Tmaxima potencia para enfiar la habitación ( o calentarla con los modelos AY-X08BE/AY-X10BE/AY-X13BE) de esta formaustedcouldererapidamenteutilizarlo inmediatamentequeustedlegaasucasa.

1 Para activar la FUNCTION de capacité maxima, pulse la tecla FULL POWER (CAPACIDAD MAXIMA) tenien-do la unidad ya conectada.

• en el telemando se visualiza la indicación
• desaparece la indicación de temperatura.

CANCELAR

Pulse de nuevo la tecla FULL POWER(CAPACIDAD MAXIMA).

• La funciona de CAPACIDAD MAXIMA (FULL POWER) se cancelará también cuando el modo de operation cambie, o cuando la unidad se apague.

NOTAS:

• Usted no pueda usar la funciona de CAPACIDAD MAXIMA (FULL POWER) durante el modo VENTILACION (FAN ONLY).
• Usted no pueda regular la temperatura durante la función de CAPACIDAD MAXIMA (FULL POWER).

Al usable el RELOJ AUTOMÁTICO DE UNA HORA, launidad funciona durante una hora y bajo se detendra.

(El@simbolo de modo calentar estápecified solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)

1 Pulse la tecla RELOJ AUTOMÁTICO DE UNA HORA.

• El telemando visualiza "1 h".
• La lámpara anaranjada ( ⊙ ) del RELOJ AUTOMÁTICO en la unidad se ilumina.
• La unidad se detendra afterwards de una hora.

CANCELAR

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C).

• La lámpara anaranjada de RELOJ AUTOMÁTICO ( ① en la unidad se apaga.

O, apague la unidad pulsando la tecla CON/DESCON (ON/OFF).

• La lámpara roja de FUNCIONAMIENTO ( y la lám-para anaranjada de RELOJ AUTOMÁTICO ( se apagarán.

NOTAS:

• La direccion de RELOJ AUTOMÁTICO DE UNA HORA tiene prioridad sobre lasmericanas de RELOJ AUTOMÁTICO ACTIVADO y RELOJ AUTOMÁTICO DESACTIVADO.
• Si se ajusta el RELOJ AUTOMATICO DE UNA HORA cuando launidad no está funciona, esta funciona durante una hora con la condidión antes臾ada.
• Si desea que la unidad funciona una hora más antes de que se active el RELOJ AUTOMATICO DE UNA HORA,對於 pulses neutramente la tecla RELOJ AUTOMÁTICO DE UNA HORA cuando está configurado la unidad.
• Si se ACTIVA y/o se DESACTIVA EL RELOJ AUTOMÁTICO, con la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C)rialquier ajuste sera cancelado.

Antes de programar el temporizador, asegúrese de que el reloj está ajustado apropiamente con la hora actual.

DESACTIVACION DEL RELOJ AUTOMÁTICO

1 Pulse la tecla de DESACTIVACION DEL RELOJ AUTOMÁTICO (O).
2 El indicator de DESACTIVACION DEL RELOJ AUTOMÁTICO parpadearra; pulse las teclas AVANCE DE HORA o RETROCESO para ajustar el tiempo deseedo. (El tiempo puede regulararse en incrementos de 10关键时刻).
3 Apunte el telemando a la celula receptora de señal en la unidad y pulse la tecla de AJUSTE DE RELOJ AUTOMÁTICO (SET/C).

• En la unidad la lámpara anaranjada de RELOJ AU-TOMÁTICO (P) se iluminará.
• Cuando la unidad recibe la seals emite un sonido de audible.

PARACancelAREL SERVICIOCON ELRELOJAUTOMATICO

Al elegir el modo DESACTIVACION DEL RELOJ AUTOMÁTICO, la regulación de la temperatura se ajusta automatistically para evitar que suba o bajo excessivamente@msteadasuteduerm. (FunciOn Automàtica Nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora après de comendar el servicios con el reloj automatico, la temperatura sube 1^ por encima de la regulada en el termostato.

MODO CALENTAR: (solo para los modelos AY-X08BE/AY-X10BE/ AY-X13BE)

• Una hora après de comenzar el ser-vicio con el reloj automatico, la tempe- ratura baja 3^ por debajo de la regulada en el termostato.

NOTA:

• La funciona Automática Nocturna no seactivará al usar la unidad en el modo deVENTILADOR (FAN ONLY).

PARACancelAR EL SERVICIO CON EL RELOJ AUTOMÁTICO

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C).

• La lampara anaranjada de RELOJ AUTOMÁTICO (en la unidad se apaga.
• En el telemando se visualizará Ta hora actual.

(EI的概率 de modo calentar esta especificado solo en los modelos AY-X08BE/ AY-X10BE/AY-X13BE)

NOTA:

• Si se ajusta una de lasustralianas ACTIVACION DE RELOJ AUTOMÁTICO, DESACTIVACION DE RELOJ AUTOMÁTICO y CANCELACION DEL SERVICIO CON EL RELOJ AUTOMÁTICO, la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C) cancelar todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de RELOJ AUTOMATICO y ajustarla de nuevo.

ACTIVACION DEL RELOJ AUTOMÁTICO

(EI的概率 de modo calentar estaspecificado solo en los modelosAY-X08BE/AY-X10BE/AY-X13BE)

1 Pulse la tecla de ACTIVACION DEL RELOJ AUTOMÁTICO (OVA).
2 Elindicador de ACTIVACION DEL RELOJ AUTOMATICO parpadeará; pulse las teclas AVANCE DE HORA O RETROCESO para ajustar el tiempo desrado. (El tiempo可以选择 regulararse en incrementos de 10关键时刻).
3 Apunte el telemando hacía la celula receptora deSEOnal en la unidad y pulse la tecla de AJUSTE DERELOJ AUTOMÁTICO (SET/C).

• En la unidad la lámpara anaranjada de RELOJ AU-TOMÁTICO ( Ⓒ ) se iluminará.
• Cuando launidad recibe la seals emite un sonido de audible.

4 Elija el modo de funciona.

• Antes de regular el periodo de funciona, la unidad se activará para permitir que en la habitación se alcance la temperatura眼看ada en el tiempo programado. (Función de Reloj Despertador)

USO COMBINADO DE LAS FUNCTIONS DEL RELOJ AUTOMÁTICO

Usted pueda combinar las functions de ACTIVACION y DESACTIVACION del reloj automatico.

Ejempio:

Suspender el funciona a las 11:00 p.m. y reanudarlo (con los mismos reclajes de modo y temperatura) para darle a la temperatura del cuarto el nivel deseado a las 7:00 a.m.

1 Ajuste la funciona de DESACTIVACION DEL RE-LOJ AUTOMÁTICO para las 11:00 p.m.
2 Ajuste la direccion de ACTIVACION DEL RELOJ AUTOMÁTICO para las 7:00 a.m.

Las flecha (▼ o▲) entre losindicadores de ACTIVACION Y DESACTIVACION DE RELOJ AUTOMÁTICO SIGNALANrialfunciOnseactivarprimero.

NOTAS:

• No es possible programar las functions de ACTIVACION Y DESACTIVACION DE RELOJ AUTOMATICO para operar la unidad a temperatas differentes uOthers reglajes.
• No esnecessary conservar unorden cronologico para la programacion de functions.

MODO AUXILIAR

Use this modulo si no dispone de un telemando.

ACTIVACION

Retire el panel frontal de la unidad interior y pulse la tecla AUX en el panel de sistemas.

• Se encenderá la lámpara roja de FUNCIONAMIENTO ( [ ] ) que está en la unidad y esta comenzará a funciona en el modo AUTO ( AUTOMÁTICO).
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTO (AUTOMATICO).

DEACTIVACION

Pulse de nuevo la tecla AUX en el panel de/DDiones.

• La lámpara roja de FUNCIONAMIENTO ( l ) en la unidad se apagará.

NOTA:

Al pulsar la tecla AUX durante el serviceo normal, la unidad se desconectará.

SELECTOR DE CORRIENTE

(solo para los modelos

AY-X13BE/AH-X13BE)

Al instalar el acondicionador de aire en una casa con capacité de corriente electrica baja, cambie el SELECTOR DE CORRIENTE (POWER SELECTOR) a "L". El acondicionador de aire funciona con una corriente reducida, y seouldaatarla desconexión del diferencial o la quema de fusibles causada por el consumo excessivo de corriente.

• La capacité de ENFRIAMIENTO o CALENTAMIENTO (para el modelo AY-X13BE) sera reducida cuando el aparato funciona ajustado a "L".
• Dirijase a su concesionario o的技术ico calificado si se producen continuas desconexiones del diferencial o quemas de fusibles aunupon de haber ajustado la corriente en "L".

	AH-X13BE AY-X13BE
Amperaje máximo en el ajuste "H"	9 A 12 A
Amperaje máximo en el ajuste "L"	7 A 8 A

KIT OPTIONAL

Filtro Purificador de Aire

Durante el funciona del acondicionador de aire, el filtro purificador de aire elimina el polvo y el humano de tabaco del aire y repone aire limpio.

El material antibacterial de apatatita utilizdo en el filtro purificador de aire suprim las本次活动de absoracion de virus yothers germenes. El periodo de reemplazo para el tipo desechable es de aproximamente 3 6 peses.

Dirijase a su concessionario para la compra de este producto.

Tipo AZ-F900B

PRECAUCION

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial antes de realizarrialquiermantimiento.

LIMPIEZA DE LOS FILTROS Los filtros de aire deben limpiarse cada dos semanas.

1 DESCONECTE LA UNIDAD

2 SAQUE LOS FILTROS

1 Levantar el panel de aperture.
2 Empuje los filtros de aire ligeramente hacer arriba para soltarlos.
3 Para SACARLOS, tire de los filtros hacía abajo.

3 LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros estan sucios, lavelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

4 REINSTALLACION DE LOS FILTROS

1 Reinstale los filtros en las posiciones originales.
2 Cierre el panel frontal.
3 Presione firmamente la parte central del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL TELEMANDO

PRECAUCION

• Limpielos con un paño suave.
• No roce o derrame agua directamente sobre ellos. Puede producirse una descarga electrica o dano del equipo.
• No实用性, durability, and resistance to water.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Opere la unidad en el modo VENTILADOR (FAN ONLY) durante aproximadamente medio día para permitirle al mecanismo secarse por completeness.
2 Detenga el funciona de la unidad y desenchufela. Desactive el diferencial, si tiene uno exclusivamente para el acondicionador de aire.
3 Limpie los filtros, bajo reinstalelos.

MANTENIMIENTO ANTES DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Asegürese de que los filtros de aire no estén susios.
2 Asegürese de que nada obtruye las entradas o開放es de aire.

PRECAUCION

3 Verifique periodicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocadafirmamente en su lugar.

ANTES DE LAMAR AL DEPARTAMENTO DE SERVICIO TECNICO

Las siguientes conditiones no significan mal funciona del equipo

LA UNIDAD NO FUNCIONA Launidad no funciona inmediamente después de encenderla. Launidad no funciona inmediamente después de que el modo de service se haya abiado Como sucede con el fin de proteger los mecanismos internos. Espere 3 horas antes de operar lachaft.	RUIDOS DE SILBIDOS Los ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de lachaft.
	VAPOR DE AGUA ·En losodos ENFRIAR (COOL) y DES-HUMECTAR (DRY), se pueda ver algo-nas vezes vapor de agua en las salidas de aire debido a diferencias entre la tem-peratura ambiente del aire y la tempera-tura del aire descargado por lachaft. ·En el modo CALENTAR (HEAT), puede fluir vapor de agua de lachaft exterior durante el deshielo. (Solo en los modelos AY-X08BE/AY-X10BE/AY-X13BE)
NO SALE AIRE CALIENTE (Modelos AY-X08BE/AY-X10BE/AY-X13BE) Lachaft se incluye en service de precalenta-miento o deshielo.
OLORES Olores a alfombra y muebles que penetran en lachaft y los olores de los componentes internos del acondicionador de aire peuventEARce saturir de lachaft.	LA UNIDAD EXTERIOR NO SE DETIENE Desprésés de detener el functonimiento, el ventilador de lachaft exterior rotará durante aproximamente un minuto para enfiar lachaft.
RUIDOS DE CRUJIDOS Lachaft peut producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión de other components o la conexión debida a Cambios de temperatura.

Si la unidad parece estar funciona mal, verifique los siguientes+puntos antes de llamar al servicios专业技术.

SI LA UNIDAD NO FUNCIONA

Verifique si el diferencial se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRIÁ (O CALIENTA) LA HABITACION EFICAZMENTE
Examine los filtros. Si está sucios, limpielos.	Examine la unidad exterior para asegurar de que laittersa y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cercírese de que las ven-tanas y puertas estén bien cerradas.	Si hay muchas personas den-tro de la habitación, la unidad no alcanzará la temperatura deseada.	Verifique si haythers apara-tos calefactores que estén configurando bajo de la habitación.

LA UNIDAD NO RECIBE LA SEÑAL DEL TELEMANDO
Verifique si las pilas del telegramo está viejas o descargadas.	Trate de enviar la seals de nuevo apuntando el telemando ha cja la CELLa receptora de la unidad.	Verifique si las pilas del telemando está instaladas con las polaridades alinea-das en forma adequada.

Llame al serviceo tecnico whenas lamparas de FUNCIONAMIENTO, RELOJ AUTOMATICO, e INDICADOR DE TEMPERATURA parpadeen en el panel de indicaciones.

ITALIANO

Existem doittips de referencia-mente:relogio de 12 horas e relogio de 24 horas.

• O funciona de PLENA FORCA (FULL POWER) también sera cancelado quando for mudado o modo de funciona ou quando a unidade for desligada.

NOTAS:

UTILIZACAO COMBINADA LIGAREDSLIGARTEMPORIZADORES
