FOIRE AUX QUESTIONS - AHX13BE SHARP

Comment nettoyer les filtres à air ?

Éteignez l'appareil et débranchez-le. Ouvrez le panneau avant, retirez les filtres en les poussant vers le haut. Nettoyez-les avec un aspirateur ou à l'eau tiède avec un détergent doux. Séchez-les à l'ombre avant de les remettre en place. Nettoyez les filtres toutes les deux semaines.

Que faire si l'appareil ne refroidit pas ?

Vérifiez d'abord que le disjoncteur n'a pas sauté et que le fusible est intact. Assurez-vous que les filtres à air sont propres. Vérifiez que l'unité extérieure n'est pas obstruée et que les fenêtres et portes sont fermées. Vérifiez également le réglage du thermostat.

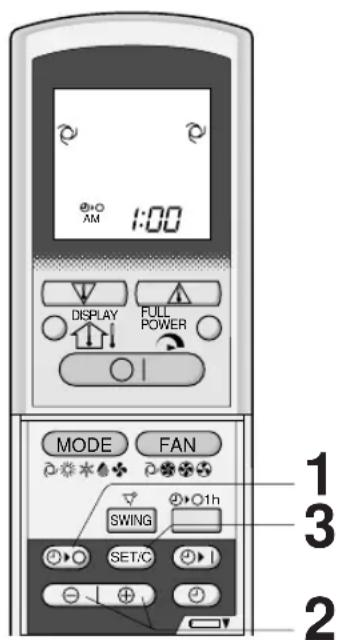

Comment régler la minuterie d'arrêt (Timer Off) ?

Appuyez sur la touche TIMER OFF de la télécommande. L'indicateur clignote, puis utilisez les touches TIME ADVANCE ou REVERSE pour régler l'heure souhaitée (par pas de 10 minutes). Ensuite, pointez la télécommande vers l'appareil et appuyez sur TIMER SET. Le voyant orange TIMER s'allume.

Comment utiliser le mode Plein Régime (Full Power) ?

Pendant le fonctionnement, appuyez sur la touche FULL POWER de la télécommande. L'appareil fonctionne à puissance maximale pour refroidir rapidement la pièce. L'affichage de la température s'éteint. Pour annuler, appuyez à nouveau sur la touche FULL POWER ou changez de mode.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord l'état des piles : remplacez-les si nécessaire (type AAA). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'appareil, et que la fenêtre de réception n'est pas exposée au soleil direct. Si le problème persiste, utilisez la touche AUX sur l'unité intérieure pour un fonctionnement manuel.

Comment ajuster la direction du flux d'air ?

Pour le réglage vertical, appuyez sur la touche SWING de la télécommande pour activer l'oscillation, puis appuyez à nouveau pour fixer la position souhaitée. Pour le réglage horizontal, déplacez manuellement les volets horizontaux. Ne forcez jamais les volets verticaux manuellement.

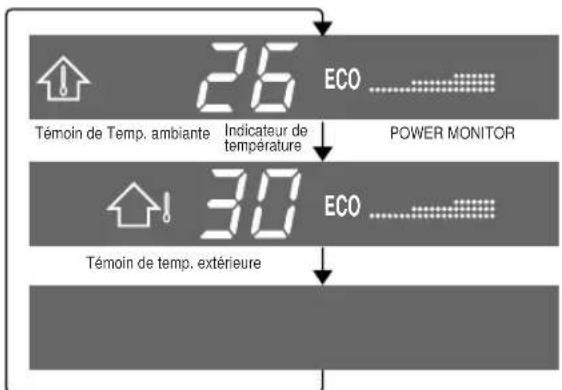

Quelle est la signification des voyants du panneau ?

Le voyant OPERATION (rouge) indique que l'appareil est allumé. Le voyant TIMER (orange) clignote lorsque la minuterie est réglée. Le POWER MONITOR affiche la puissance de fonctionnement en 4 niveaux. Les TEMPERATURE INDICATORS affichent la température intérieure ou extérieure selon le réglage.

Puis-je utiliser un filtre purificateur d'air ?

Oui, un filtre purificateur d'air optionnel (type AZ-F900B) peut être installé. Il élimine la poussière et les fumées, et son matériau antibactérien neutralise les virus. La durée de vie est d'environ 3 à 6 mois. Consultez votre revendeur pour l'achat.

Que faire en cas de panne de courant ?

L'appareil est équipé d'une fonction mémoire. Lorsque le courant est rétabli, il redémarre automatiquement avec les réglages précédents, sauf pour les minuteries. Si les minuteries étaient activées avant la panne, elles sont conservées.

Comment entretenir l'appareil avant une longue période d'inactivité ?

Faites fonctionner l'appareil en mode VENTILATEUR SEULEMENT pendant une demi-journée pour sécher l'intérieur. Ensuite, éteignez-le et débranchez-le (ou coupez le disjoncteur). Nettoyez les filtres à air et réinstallez-les. Retirez les piles de la télécommande.

MODE D'EMPLOI AHX13BE SHARP

Nos you remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIERE

PRECAUTIONS. F-1
AUTRES REMARQUES SUR LE FONCTIONNEMENT. F-3
CONSEILS SUR LES ECONOMIES D'ENERGIE F-3
NOMENCLATURE. F-4
- UTILISATION DE LA TELECOMMANDE...... F-6
FONCTIONNEMENT DE BASE F-8
AJUSTER LA DIRECTION DU DEBIT D'AIR F-10

FONCTIONNEMENT PLEIN REGIME F-11
MINUTERIE D'ARRET APRES UNE HEURE. F-11
FONCTIONNEMENT DE LA MINUTERIE.... F-12
MODE AUXILIAIRE F-14
SELECTEUR D'ALIMENTATION F-14
·KIT EN OPTION F-14
ENTRETIEN F-15
AVANT D'APPELER LE SERVICE
APRES-VENTE F-16

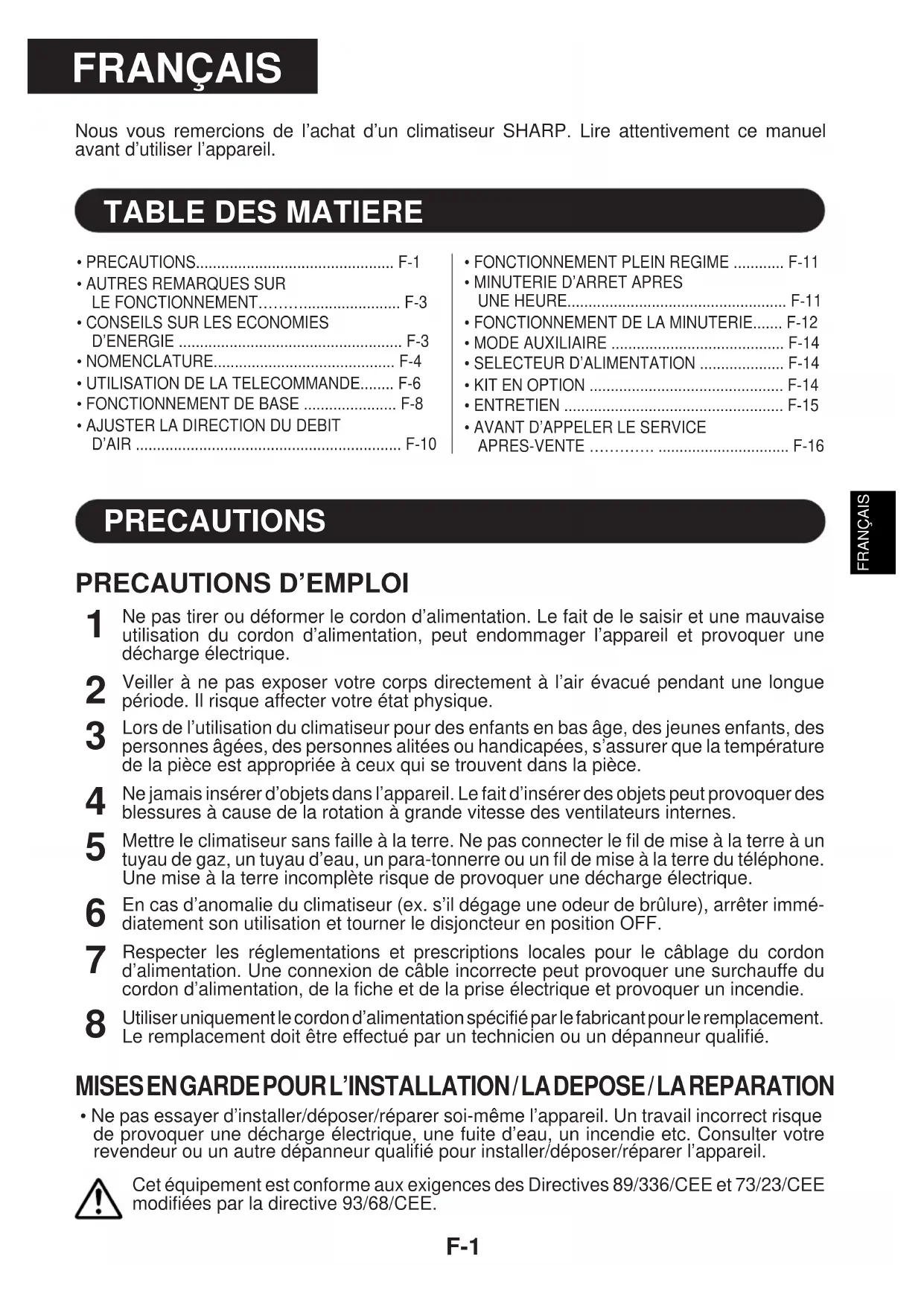

PRECAUTIONS

PRECAUTIONS D'EMPLOI

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir et une mauvaise utilisation du cordon d'alimentation, peut endommager l'appareil et provoquer une décharge électrique.
2 Veiller à ne pas exposer votre corps directement à l'air evacué pendant une longue période. Il risque affecter votre état physique.
3 Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pierce est appropriée à ceux qui se trouvent dans la pierce.
4 Ne jamais insérer d'objets dans l'objet. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes.
5 Mettre le climatiseur sans faillie a la terre. Ne pas connecter le fil de mise a la terre a un tuyau de gaz, un tuyau d'eau, un para-tonnerre ou un fil de mise a la terre du téléphone. Une mise a la terre incomplete risque de provoquer une decharge electrique.
6 En cas d'anomalie du climatisationur (ex. s'il degage une odeur de brûlle), arrêté immédiatement son utilisation et tourner le disjoncteur en position OFF.
7 Respecter les reglementations et prescriptions locales pour le cablage du cordon d'alimentation. Une connexion de cable incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise electrique et provoquer un incendie.
8 Utiliser uniquement le cordon d'alimentation specifie par le fabricant pour le remplacement. Le remplacement doit etre effectue par un technicien ou un depanneur qualifie.

• Ne pas essayer d'installer/déposer/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/déposer/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRECAUTIONS

PRECAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenetre ou une portepour aerer la piece, en particulier lors de l'utilisation d'appareils a gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène.
2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique.
3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée.
4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place.
5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures.
6 Cet apparéil est concu pour une utilisation privée. Ne pas utiliser pour d'autres applications, exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes.
7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau penetre dans l'appareil, l'isoation electrique risque d'être déteriorée et de provoquer une decharge electrique.
8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer une performance insuffisante ou des pannes.
9 S'assurer d'arrête l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser.
10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil.
11 Cet apparéil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

De jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRECAUTIONS SUR L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et à une fréquence appropriées.
  L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuire. Il risque de provoquer un incendie.
  Installer l'appareil dans un endroit peu poussiereux, sans fumées et de l'humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pierce, les meubles etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPERATURE DE SERVICE

		TEMP. INTERIEURE TEMP. EXTERIEURE
FRAIS	limite supérieure	32°C D.B. 43°C D.B.23°C W.B.	-
	limite inférieure	21°C D.B. 21°C D.B.15°C W.B.	-
CHAUFFAGE(uniquement AY-X08BE/AY-X10BE/AY-X13BE)	limite supérieure	27°C D.B. 24°C D.B.-	18°C W.B.
	limite inférieure	20°C D.B.-	-8.5°C D.B.-9.5°C W.B.

Le dispositif de protection intégre risque d'empêcher le fonctionnement de l'appareil lorsqu'il est utilisé en dehors de cette plage.
- Une condensation risque de se former sur la sortie d'air si l'apparil fonctionne en continu en mode FRAIS ou SEC lorsque le taux d'humidité est supérieur à 80 pour-cent.

Ce climatiseur est equiped d'une fonction de memoire pour memoriser les reglages en cas d'une panne de courant. Lorsque la panne est retable, l'appareil redemarrera automatiquement avec les memes reglages qui ont et actifs avant la panne de courant, excepte les reglages de la minuterie.

Si les minuteries ont ete regles avant une panne de courant, elles ne neccessitant pas detre regles a nouveau.
Iorsque le courant est retabli.

REMARQUES SUR LES MODELES AY-X08BE/AY-X10BE/AY-X13BE

FONCTION DE PRECHAUFFAGE

En mode CHAUFFAGE, le ventilateur interieur risque de ne pas demarrer pendant deux a cinq minutes après l'allumage de l'appareil pour eviter que I'air froid soit souffle de I'appareil.

FONCTION DE DEGIVRAGE

Lorsque de la glace se forme sur I'echangeur de chaleur dans l'unité extérieur en mode CHAUFFAGE, un dégivre automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
- ÀpRES le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libre sans la piece. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe.
- Si le rendement de chauffe est réduit à cause de températures extérieures basses, utiliser un réchauffeur supplémentaire.
- Il faut du temps pour préchauffer et la chauffer toute la piece, à cause du système de circulation d'air force.

CONSEILS SUR LES ECONOMIES D'ENERGIE

Certaines méthodes simples pour économiser de l'énergie sont décrites ci-dessous lorsque le climatiseur est utilisé.

REGLER LA TEMPERATURE APPROPRIEE

• Le fait de régler le thermostat à 1^ plus élevé que la température désirée en mode FRAIS (et à 2^ plus bas en mode CHAUFFAGE sur les modèles AY-X08BE/AY-X10BE/AY-X13BE) réduit environ 10 pour-cent la consommation électrique.
• Le fait de régler la température à un niveau inférieur que nécessaire pendant la climatisation augmente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET EVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant la climatisation (et le chauffage pour les modèles AY-X08BE/AY-X10BE/AY-X13BE).

REGLER LA DIRECTION APPROPRIEE DU DEBIT D'AIR POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

MAINTENIR LE FILTRE PROPRE AFIN D'ASSURER UN FONCTIONNEMENT LE PLUS EFFICACE

OPTIMISER L'UTILSATION DE LA FONCTION DE MINUTERIE D'ARRET

DEBRANCHER LE CORDON D'ALIMENTATION LORSQUE L'APPAREIL N'EST PAS UTILISE PENDANTUNE PERIODE PROLONGEE

• L'unité interieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

NOMENCLATURE

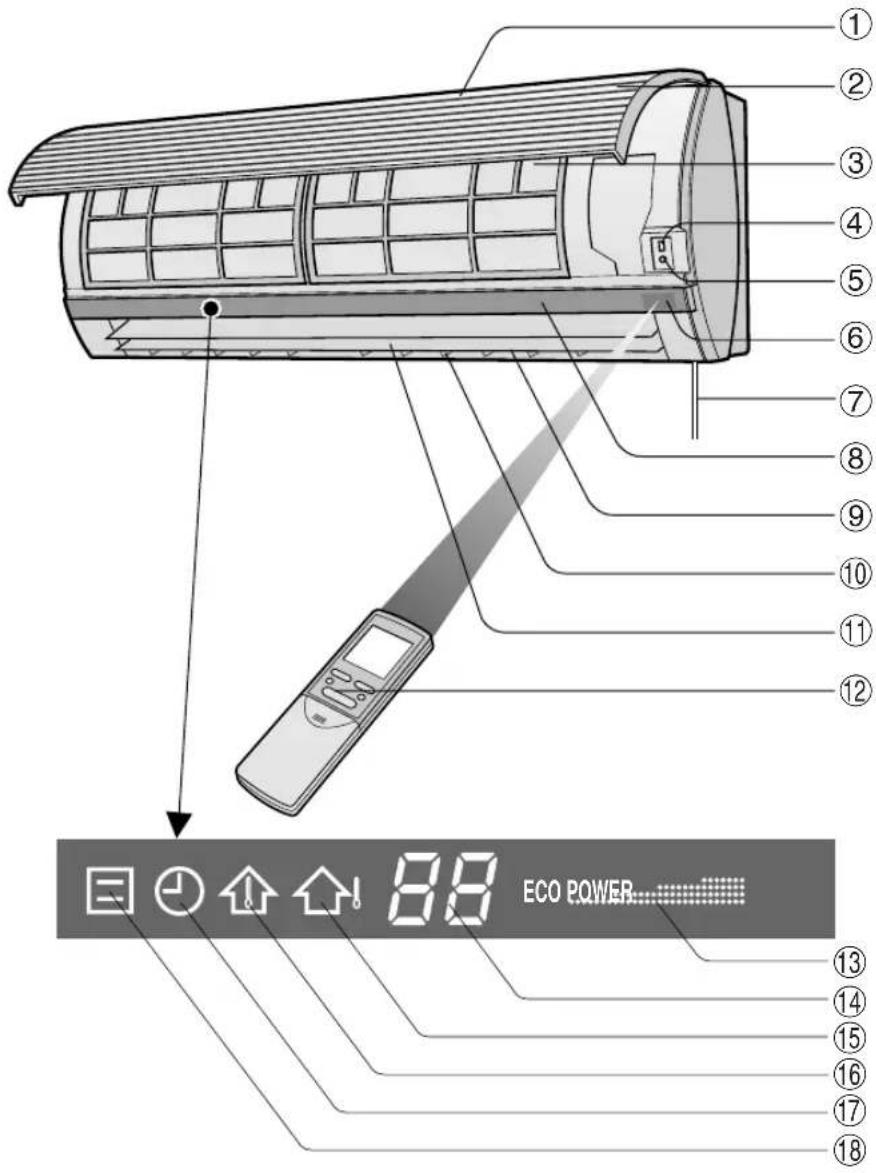

UNITE INTERIEURE

① Bouche d'entrée (Air)
② Panneau d'ouverture
③ Filtres à air
④ SELECTEUR D'ALIMENTATION (uniquement pour les modèles AY-X13BE/AH-X13BE)
⑤ Touche AUX.
⑥ Fenetre RECEIVER
⑦ Cordon d'alimentation
⑧ Panneau d'indicateur
(9) Volets d'aération à réglage vertical
⑩ Volets d'aération à réglage horizontal
① Bouche de sortie (Air)
⑫ Telecommand
13 POWER MONITOR
⑭ TEMPERATURE INDICATOR
15 Temoin lumineux de Temp. OUTDOOR (vert
16 Temoin lumineux de Temp. ROOM. (vert
Témoin lumineux TIMER (orange)
Témoin lumineux OPERATION (rouge)

19 Bouche d'entree (Air)
② Tube refrigerant et cordon d'interconnexion
② Flexible de vidange
② Bouche de sortie (Air)

TELECOMMANDE

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

AFFICHAGE L.C.D. DE LA TELECOMMANDE

18 REGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC
⑲ SYMBOLE DE TEMPERATURE
20 SYMBOLE DE TRANSMISSION
② SYMBOLES DE MODE

22 INDICATEUR DE TEMPERATURE
23 SYMBOLE DU MODE DE FONCTIONNEMENT PLEIN REGIME
② SYMBOLES DE VITESSE DU VENTILATEUR

① EMETTEUR
② AFFICHAGE (Affichage à cristaux liquides)
③ Touche THERMO. (Thermostat)
④ Touche FULL POWER OPERATION
⑤ Touche DISPLAY
⑥ Touche ON/OFF
⑦ Touche MODE
⑧ Touche FAN
⑨ Touche TIMER OFF (pour régler la minuterie)
⑩ Touche SWING
① Touche ONE-HOUR OFF TIMER
⑫ Touche TIMER SET/CANCEL
⑬ Touche TIMER ON (pour régler la minuterie)
④ Touche TIME ADVANCE
⑤ Touche CLOCK
Indique que BATTERY COMPARTMENT est en dessous de cette marque
⑦ Touche TIME REVERSE

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

25 INDICATEUR DE MARCHE DE LA MINUTERIE /HORLOGE

Indique l'heure prépréglée de mise en marche de la minuterie ou l'heure courante.

26 INDICATEUR TIMER OFF

Indique l'heure prépréglée de la minuterie d'arrêt ou de la minuterie d'arrêt au bout d'une heures.

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirer le couvercle de la télécommande.
2 Insérer les piles dans le组成部分, en s'assurant que les polARités et sont alignées correctement.
- L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement.
3 Remetre le couvercle en place.

REMARQUES :

• La durée de service de la batterie est d'environ un an dans des conditions d'utilisation normale.
• Lors du remplacement des piles, toujours remplacer les deux piles, et s'assurer qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles,voir les piles et les remetre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

VOICI COMMENT UTILISER LA TELECOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désiriée. L'appareil émet un bip lorsqu'il recoit le signal.

• S'assurer qu'il n'y a pas de ridesau ou un autre objet entre la telecommande et l'applareil.
• La télécommande peut envoyer des signaux d'une distance de 7 metres.

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent:gérer son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs di soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce, risque de creer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, magnétoscope ou un autre équipement utilisé dans la même piece.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou pres d'un radiateur. Protégé également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

REGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

Exemple : 5 heures l'après-midi

Horloge	Affichage
Mode 12 heures	PM 5:00
Mode 24 heures	17:00

Pour régler en mode 12 heures, appuyer une fois sur la touche CLOCK dans la première étape.

Pour régler en mode 24 heures, appuyer deux fois sur la touche CLOCK sans la première étape.

2 Appuyer sur la touche TIME ADVANCE ou REVERSE pour regler l'heure courante.

• Maintenir la touche enfonnée pour avancer ou reculer rapidement l'affichage d'heure.

3 Appuyer sur la touche SET/C.

• Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

REMARQUE:

L'heure courante ne peut pas etre reglee lorsque la minuterie fonctionne.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

CONSEILS A PROPOS DU MODE AUTO

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pierce et la température extérieure lorsque l'appareil est allumé.

Réglages de modes et de température pour les modèles AH-X08BE/AH-X10BE/AH-X13BE

les figures entre () représentent les régages de température

Réglages de modes et de température pour les modèles AY-X08BE/AY-X10BE/AY-X13BE

Temp. interieure
°C les figures entre () représentent les réglages de température

Pendant le fonctionnement, si la températe extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

MODE CHANGEOVER (uniquement pour les modeles AY-X08BE/AY-X10BE/AY-X13BE)
Pendant les saisons lorsqu'on doit CLIMATISER la journee et CHAUFFER la nuit ou si la température ambiente est extrémement plus élevée que la température régée, à cause d'un appeareil de chauffage supplémentaire, le mode commute automatiquement entre le mode CHAUFFAGE et le mode FRAIS afin deMAINIR la température de la pièce à un niveau comfortable.

CONSEILS A PROPOS DU PANNEAU D'INDICATEUR

Le panneau d'indicateurs change chaque fois que la touche DISPLAY est enforcée de la manière suivante.

La température de la piece et POWER MONITOR sont affichés.

La température extérieure et POWER MONITOR sont affichés.

Pas d'affichage.

CONTROLE DE LA PUISSANCE

Pendant que la température de la pièce ou la température extérieure est affichée, le témoin lumineux POWER MONITOR s'allume en 4 niveaux (3 niveaux pour le mode SEC), pour indiquer la puissance de fonctionnement.

Lorsque le climatiseur fonctionne à une puissance maximale en mode FRAIS (et en mode CHAUFFAGE pour les modèles AY-X08BE/AY-X10BE/AY-X13BE), "Power" s'allume et "Eco" s'éteint sur le panneau d'indicateurs.

REMARQUE :

• Les températures affichées sont des estimations approximatives et peuvent être différentes des températures effectives.
  Gammes d'affichage de tempereature Tempereature de la piece: 0^ 40^ (est affiche lorsque la temperature est moins de 0^ et supérieure a 40^ )

Température extérieure: -9°C ~ 45°C (est affché lorsque la température est inférieure à -9°C et supérieure à 45°C)

• est affiché pendant la première minute de fonctionnement pendant que les températures sont en cours de détention.
• Seule la température ambiente peut être affichée lorsque l'appareil ne fonctionne pas.

DIRECTION VERTICALE DU DEBIT D'AIR

La direction du début d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un comfort optimum :

Modes FRAIS et SEC Débit d'air horizontal
Mode VENTILATEUR SEULEMENT (et mode CHAUFFAGE Débit d'air diagonal pour les modèlesAY-X08BE/AY-X10BE/AY-X13BE)

VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

Le volet de réglage d'aération vertical change continulement d'angle.

Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est à la position désirée.

Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma
La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation sui-vante.

Intervalle de réglage

Modes FRAIS et SEC Mode VENTILATEUR SEULEMENT (et mode CHAUFFAGE pour les modèles AY-X08BE/AY-X10BE/AY-X13BE)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sor-te que le début d'air puisse etre dirigé vers lesol.

DIRECTION HORIZONTALE DU DEBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisé pour le réglage.
• Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produit.

FONCTIONNEMENT PLEIN REGIME

Dans cette opération, le climatiseur fonctionne à puissance maximale pour climatiser la piece (ou la chauffer avec les modèles AY-X08BE/AY-X10BE/AY-X13BE) si rapidement qu'elle peut être utilisée juste en rentrant à la maison.

Pour activer le fonctionnement FULL POWER, appuyer sur la touche FULL POWER pendant le fonctionnement.

La telecommande affiche
L'affichage de températe s'éteint.

POUR ANNULER

Appuyer à nouveau sur la touche FULL POWER.

L'opération FULL POWER sera également annulée lorsque le mode de fonctionnement est modifié ou quand l'appareil est eteint.

REMARQUES :

• On ne peut pas utiliser le fonctionnement FULL POWER en mode VENTILATEUR SEULEMENT.
• On ne peut pas régler la température pendant le fonctionnement FULL POWER.

MINUTERIE D'ARRET APRESUNE HEURE

Lorsque la minuterie ONE-HOUR OFF est reglee, l'appareil s'arrête de fonctionner après une heures.

1 Appuyer sur la touche ONE-HOUR OFF TIMER.

• La télécommande affiche "1 h".
• Le témoin lumineux orange TIMER ( Ⓞ s'allume sur l'appareil.
  L'appareil s'arrête après une heures.

POUR ANNULER

Appuyer sur la touche TIMER CANCEL (SET/C).

• Le témoin lumineux orange TIMER ( Ⓞs'éteint sur l'appareil.
  Ou, eteindre l'appareil en appuyant sur la touche ON/OFF.
• Le témoin lumineux rouge OPERATION ( et le témoin lumineux orange TIMER ( s'éteignent sur l'appareil.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

REMARQUES :

Le fonctionnement ONE-HOUR OFF TIMER a la priorite sur les fonctionnements TIMER ON et TIMER OFF.
- Lorsque ONE-HOUR OFF TIMER est reglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heures avec la condition régée précédemment.
- Si l'on peut utiliser l'appareil une autre heures avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.
- Si TIMER ON et/ou TIMER OFF sont régles, la touche TIMER CANCEL annule chaque réglage.

REMARQUES :

Avant de régler la minuterie, s'assurer que l'horloge est régée correctement à l'heure courante.

MINUTERIE DESACTIVEE

(Le symbole mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche TIMER OFF (O
2 L'indicateur TIMER OFF clignote; appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure désirée. (L'heure peut être régée par incréements de 10 minutes.)
3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).

Le témoin lumineux orange TIMER ( ① ) s'allume sur l'appareil.
- L'appareil émet'un bip lorsqu'il reçoit le signal.

CONSEILS A PROPOS DU FONCTIONNE-MENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est reglé, le réglage de température est automatiquement ajusté pour éviter que la piece devienne excessive-ment chaude ou trop froide pendant votre som-meil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heures après le début du fonctionnement de l'heure, la température augmente à 1^ C plus élevée que le réglage original du thermostat.

MODE DE CHAUFFAGE :

(uniquement pour les modèles AY-X08BE/AY-X10BE/AY-X13BE)

• Une heures après le début de fonctionnement, la température chute de 3^ C plus bas que le réglage original du thermostat.

REMARQUE :

• La fonction de veille automatique n'est pas activée pendant le mode FAN ONLY.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche TIMER CANCEL (SET/C).

• Le témoin lumineux orange TIMER ( Ⓞ ) s'eteint sur l'appareil.
  L'heure d'horloge courante sera affichee sur la télécommande.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

REMARQUE:

• Si TIMER ON, TIMER OFF et ONE-HOUR OFF TIMER sont régles, la touche TIMER CANCEL annule tous les régages.

POUR MODIFIER LE REGLAGE D'HEURE

Annuler d'abord le réglage TIMER, puis le régler à nouveau.

MINUTERIE ACTIVEE

(Le symbole mode de chauffage existe uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)

1 Appuyer sur la touche TIMER ON (
2 L'indicateur TIMER ON clignote; appuyer sur la touche TIME ADVANCE ou sur la touche REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréements de 10 minutes.)
3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).

• Le témoin lumineux orange TIMER ( Ⓞ ) s'allume sur l'appareil.
  L'appareil émet un bip lorsqu'il recoit le signal.

4 Sélectionner la condition de fonctionnement.

• L'appareil s'allume avant l'hourre régée afin de permettre à la pierce d'atteindre la température désirée par l'hourre programmée. (Fonction de réveil)

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET

On peut utiliser les minuteries ON et OFF combinées.

Example :

Pour arrêter le fonctionnement à 11:00 p.m. et le reprendre (Avec les mêmes réglages de mode et de température) pour amener la température ambiente au ni-veau désiré vers 7:00 a.m.

1 Régler TIMER OFF à 11:00 p.m. pendant le fonctionnement.
2 Régler TIMER ON à 7:00 a.m.

La flèche (▼ ou ▲) entre l'indicateur TIMER ON et l'indicateur TIMER OFF montre qu'elle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmermer les minuteries ON-TIMER et OFF-TIMER pour faire fonctionner l'apparéil à différentes températures ou d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité interieure et appuyer sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION ( ), s'al-lume sur l'appareil et l'appareil commence à fonction-ner en mode AUTOMATIQUE.
• La vitesse du ventilateur et le réglage de température sont en position AUTOMATIQUE.

POUR ETEINDRE

Appuyer à nouveau sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION ( ] ) s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX. est enforcée pendant le fonctionnement normal, l'appareil s'eteint.

SELECTEUR D'ALIMENTATION (uniquement pour les modèles AY-X13BE/AH-X13BE)

Lors de l'installation du climatiseur dans une résidence d'une faible capacité en courant électrique, commuter la touche POWER SELECTOR en position "L". Le climatiseur fonctionnera à puissance réduite, et le déclenchement du disjonc-teur ou le grillage d'un fusible provoqué par une consommation électrique excessive peut être évité.

• La capacité COOLING ou HEATING (pour le modele AY-X13BE) sera réduite lorsqu'elle appareil fonctionne en position "L".
• Consulter votre revendeur ou un technicien qualifié si le disjoncteur se déclenché en continu ou si le fusible saute même en commutant au réglage "L".

	AH-X13BE AY-X13BE
Ampérage maximum pour un réglage "H"	9 A 12 A
Ampérage maximum pour un réglage "L"	7 A 8 A

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtrte purificateur d'air elimine la poussière et la fumée de cigarettes de l'air et delivre de l'air propre.

Le matériel anti-bacterien d'apatite utilisé dans le filtré purificateur d'air élimine les virus et autres germes adsorbées. La périodicité de remplacement du type jetable est d'environ 3~6 mois.

Contacter vous revendeur pour l'achat de cette option.

Type AZ-F900B

ATTENTION

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

1 ETEINDRE L'APPAREIL
2 ENLEVER LES FILTRES

1 Soulever le panneau d'ouverture.
2 Pousser les filtres à air légèrement vers le haut pour les déverrouiller.
3 Tirer les filtres a air vers le bas pour les déposer.

3 NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 REINSTALLER LES FILTRES

1 Reinstaller les filtres dans leurs positions originales.
2 Fermer le panneau avant.
3 Pousser la partie centrale du panneau fermement pour le verrouiller en place.

NETTOYER L'APPAREIL ET LA TELECOMMANDE

ATTENTION

• Essuyer avec un chiffon doux.
• Ne pas éclabousser de l'eau ou verser de l'eau. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

1 Faire fonctionner l'appareil en mode VENTILATEUR SEULEMENT pendant environ une demi-journée pour secher complètement le mecanisme.
2 Arreter le fonctionnement et debrancher l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatisationur.
3 Nettoyer les filtres, puis les réinstaller.

MAINTENANCE AVANT LA SAISON DE CLIMATISATION

1 S'assurer que les filtres à air ne sont pas encrassés.
2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air.

ATTENTION

3 Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

AVANT D'APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immédia-tement après sa mise hors circuit. L'appareil ne fon-ctionne pas immidiatement après le changement de mode. Cela sert à protégger le mécanisme interne. At- tende 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfrigérant se propagateant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la va-peur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air déchargé par l'ap- pareil. • En mode CHAUFFGE, de la vapeur d'eau ris-que de s'échapper de l'unité extérieure pendant le dégivrage. (Uniquement sur les modèles AY-X08BE/AY-X10BE/AY-X13BE)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modèles AY-X08BE/AY-X10BE/AY-X13BE) L'appareil estencours de préchauffage oude dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatisation au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est géné par la friction du panneau avant et par la dilatation ou la connexion des autres composants due à une variation de température.	L'UNITE EXTERIEURE NE S'ARRETE PAS Après l'accut de fonctionnement, l'unité ex- terieure fait tourner le ventilateurpendant environ une minute pour refroidir l'appareil.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-venture.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont en-crassés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est ré-glé correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la piece peut empêcher que l'appareil atteig-ne la température désirée.	Vérifier si des apparciels qui gé-nèrent de la chaleur fonction- nent dans la piece.

SI L'APPEARIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télécommande sont usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télé-commande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les témoins lumineux OPERATION, TIMER et TEMPERATURE INDICATOR clignotent sur le panneau d'indicateurs.

: AUTO : DESHUME TAR

:CALENTAR : VENTADON (solo para AX-Y08RE/

(AO-3 part/AY-X10BE) AY-X10BE/AY-X13BE)

:ENFRIAR
