Type product	Mobiele monoblock airconditioner
Merk	Einhell
Model	MKA 3501 E
Koelvermogen	12 000 BTU/h (3 529 W)
Maximale luchtdebiet	520 m³/h
Aanbevolen ruimte	Tot 110 m³
Ontvochtigingscapaciteit	31,2 L/dag
Voedingsspanning	230 V ~ 50 Hz
Opgenomen vermogen	850 W / 4,2 A
Thermostaatregeling	18 °C tot 32 °C
Timer	1 tot 12 uur
Ventilatorsnelheid	2 snelheden (langzaam/snel) + automatische modus
Koelmiddel	R290 (480 g)
Afmetingen (B × D × H)	40 × 37,7 × 75 cm
Nettogewicht	31 kg
Meegeleverde accessoires	Luchtafvoerslang, doorvoerring, condensaatreservoir, afstandsbediening, actief koolstoffilter, afdichtingsschuimen
Filtertype	Wasbaar luchtfilter + actief koolstoffilter
Filteronderhoud	Maandelijks reinigen van het luchtfilter; vervang het actief koolstoffilter indien nodig
Veiligheid	Automatische uitschakeling bij vol condensaatreservoir; bescherming tegen oververhitting van de compressor
Garantie	2 jaar
Repareerbaarheid	Onderhoud voorbehouden aan een koeltechnisch professional

Veelgestelde vragen - MKA 3501 E EINHELL

Hoe installeer ik de luchtafvoerslang?

Gebruik de meegeleverde flexibele slang (lengte 300 tot 1500 mm). Vermijd scherpe plooien en bochten om oververhitting te voorkomen. Sluit deze aan op de doorvoerring die in een raam of muur is geïnstalleerd. Verleng de slang niet.

Wat te doen als het condenswaterreservoir vol is?

Het apparaat stopt automatisch en het lampje COMP knippert. Koppel het apparaat los, plaats een bak onder de aftapplug, draai de plug los en verwijder de dop om het water af te tappen. Draai vervolgens de plug weer vast voordat u het apparaat opnieuw inschakelt.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los. Verwijder het filterframe, reinig het met een zachte doek en een mild middel. Gebruik nooit agressieve oplosmiddelen. Plaats het filter terug wanneer het droog is. Reinig het minstens één keer per maand.

Kan ik de airconditioner zonder afvoerslang gebruiken?

Nee, de warme luchtslang moet absoluut naar buiten worden aangesloten om de warme lucht af te voeren. Zonder dit zal het apparaat oververhit raken en beschadigd kunnen raken.

Hoe stel ik de timer in voor automatisch inschakelen?

Druk op de knop TIMER wanneer het apparaat is uitgeschakeld. Stel het aantal uren in (1 tot 12) waarna het apparaat moet inschakelen. De omgevingstemperatuur moet hoger zijn dan 23°C voor de koelmodus.

Wat te doen als het apparaat niet voldoende koelt?

Controleer of het filter schoon is, of de afvoerslang niet verstopt is, of de kamer niet wordt blootgesteld aan zonlicht (sluit de gordijnen), en of de deuren/ramen gesloten zijn. Zorg ervoor dat de ingestelde temperatuur lager is dan de omgevingstemperatuur.

De afstandsbediening werkt niet, wat te doen?

Vervang de batterijen (2 AAA-batterijen). Richt de afstandsbediening op de ontvanger. Als het probleem aanhoudt, gebruik dan de bediening op het paneel van het apparaat.

Waarom start de compressor niet?

Er is een beveiligingsvertraging van 3 minuten na het inschakelen. Controleer ook of het waterreservoir niet vol is. Als de compressor oververhit is geraakt, wacht dan tot hij is afgekoeld.

Hoe bewaar ik het apparaat buiten het seizoen?

Leeg het condenswaterreservoir volledig. Reinig het filter en de behuizing. Rol het snoer op. Berg het apparaat op in de originele verpakking op een droge plaats. Plaats geen zware voorwerpen erop.

Wat is de garantie van deze airconditioner?

De garantie is 2 jaar vanaf de overhandiging van het product, geldig in Duitsland en in de landen van de hoofddistributeur, mits naleving van de gebruiksvoorwaarden en onderhoud zoals beschreven in de handleiding.

GEBRUIKSAANWIJZING MKA 3501 E EINHELL

D Bedienungsanleitung Klimagerät
GB Operating Instructions Air Conditioner
F Mode d'emploi Climatiseur
NL Gebruiksaanwijzing Klimatiseringstoestel
① Istruzioni per l'uso Climatizzatore
PL Instrukcja obsługi Klimatyzator

1

CE

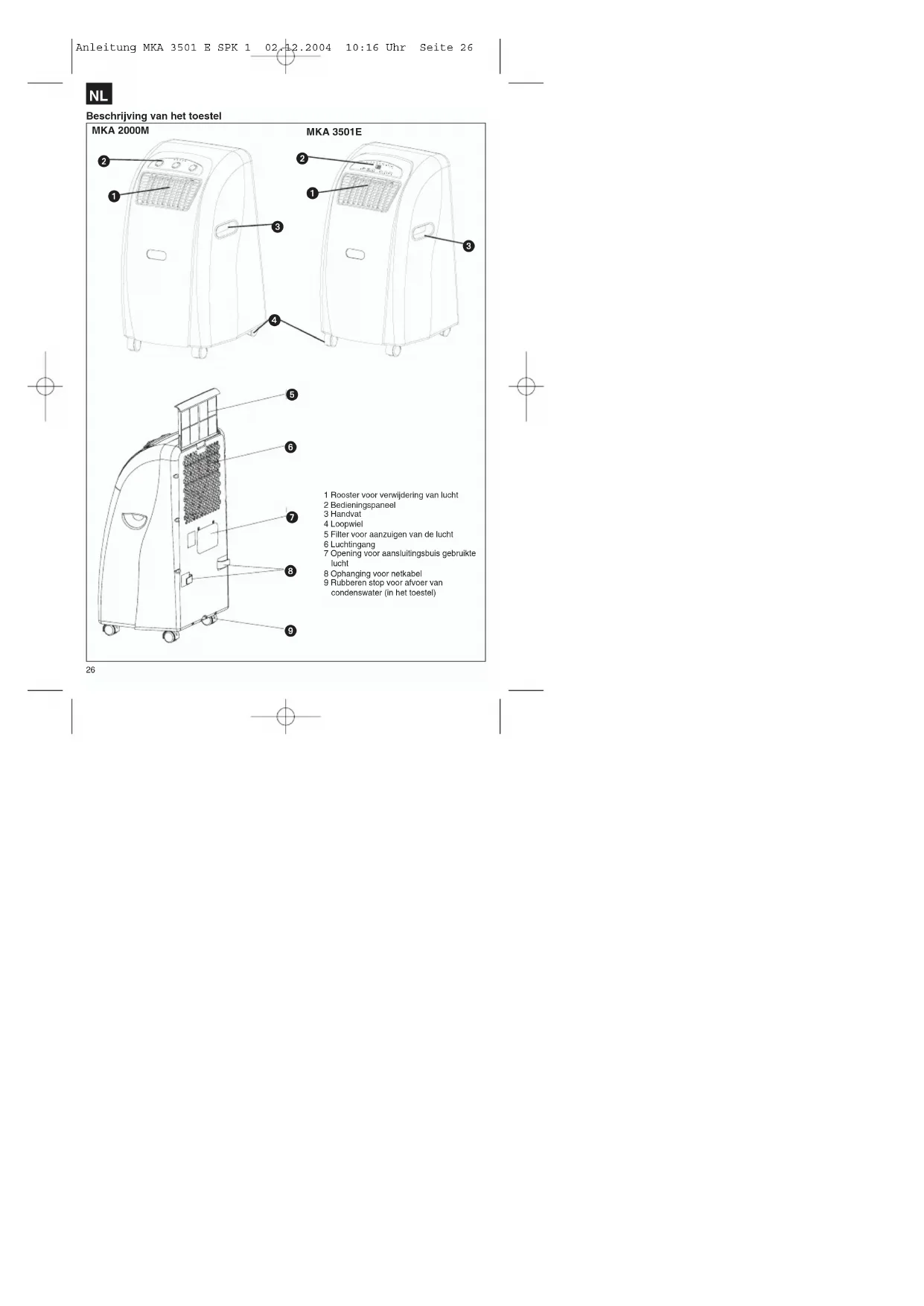

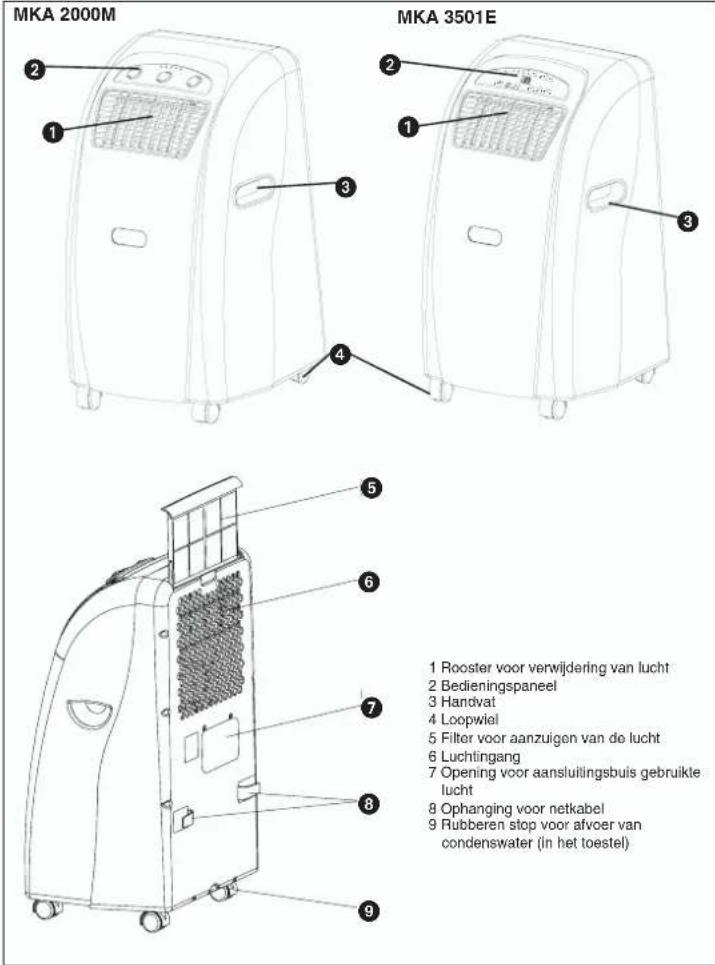

Beschrijving van het toestel

MKA 2000M MKA 3501E 1 Rooster voor verwijdering van lucht 2 Bedieningspaneel 3 Handvat 4 Loopwiel 5 Filter voor aanzuigen van de lucht 6 Luchtingang 7 Opening voor aansluitingsbuis gebruikte lucht 8 Ophanging voor netkabel 9 Rubberen stop voor afvoer van condenswater (in het toestel)

26

\* Lees de gebruiksaanwijzing zorgvuldig alvorens het toestel te gebruiken en bewaar dit document goed.

U heeft verstandig gekocht met deze draagbare airconditioninginstallatie. Het toestel is zeer professioneel gebouwd en biedt u jarenlang maximaal comfort, op voorwaarde dat u het toestel volgens de gebruiksaanwijzing gebruikt. Lees deze gebruiksaanwijzing dus zorgvuldig en bewaar ze om later nog iets op te kunnen zoeken.

Voor het gebruik

1. Zet het draagbare toestel altijd op een stabiele ondergrond.
2. Sluit het toestel op het juiste stopcontact aan.
3. Sluit de buis voor gebruikte lucht aan op het toestel.

Technische gegevens

MKA 2000 M

Hoeveelheid koelmiddel 440 g
Vermogen 6.000 BTU/h
	1510 Kcal/Sh
	1758 Watt

Netspanning 230 V \~ 50 Hz

Vermogensopname/Stroom 530 W/2,38 A
Gebruik van lucht max. 440 cbm/h
Grootte van de kamer 55 m	a
Vermogen tot vochtonttrekking 21,6 l/dag
Snelheid van de ventilator 2
Schakelklok	1-8
Thermostaat 18 - 32°C
Ömwang (BxDxH) 40 x 37,7 x 75 cm
Netto gewicht 27 kg

MKA 3501 E

Hoeveelheid koelmiddel 480 g
Vermogen 12.000 BTU/h	3024 Kcal/Std3529 Watt

Netspanning 230 V \~ 50 Hz

Vermogensopname/Stroom 850 W/4,2 A
Gebruik van lucht max. 520 cbm/Std.
Grootte van de kamer	110 m^2
Vermogen tot vochtonttrekking	31,2 l/Tag
Snelheid van de ventilator 2
Schakelklok	1-12 Sld.
Thermostaat 18 – 32°C
Omvang (BxDxH) 40 x 37,7 x 75 cm
Netto gewicht 31 kg

Opmerking: Verbruikswaarden werden genoteerd bij een kamertemperatuur van 27°C en een luchtvochtigheid van 60%.

Belangrijke veiligheidsbepalingen

Vermijden van ongevallen

• Zorg ervoor dat de elektrische aansluiting de juiste is.
• Zorg ervoor dat het toestel geïnstalleerd is volgens de gebruiksaanwijzing.

- Kinderen en personen die onder invloed van geneesmiddelen of alcohol zijn moeten van het toestel verwijderd blijven.

- Gebruik dit toestel nooit in de buurt van badkuipen, douches of wastafels.

- Leg geen voorwerpen op de luchtspleten.

- De afstand tot de muur moet minstens 50 cm bedragen.

- Doe de gordijnen voor het raam dicht bij grote zonnestraling of doe de zonnewering dicht.

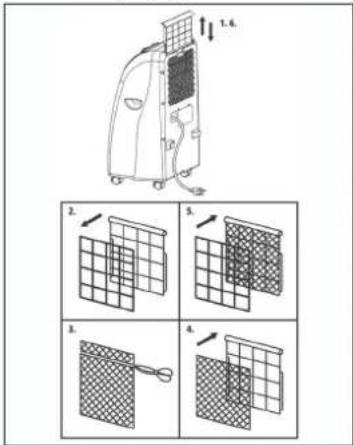

- Houd de luchtfilter schoon. In normale omstandigheden moet de filter elke maand schoongemaakt worden. De luchtfilter houdt echter ook kleine stofdeeltjes vast, dus het kan in bepaalde omstandigheden nodig zijn de filter vaker schoon te maken. Het toestel mag in geen geval gebruik worden zonder filter.

- Bij het begin zet u de snelheid van de ventilator op de hoogste stand en geeft de thermostaat de grootste koeling. Later kan u de stand op LAGE KOELING zetten en bij de THERMOSTAAT de temperatuur regelen.

Verdere opmerkingen: uur

• Gebruik geen verlengsnoer of stopcontact dat ook voor andere toestellen dan de airconditioninginstallatie gebruikt wordt.
• Bij de koelfunctie moet de warme gebruikte lucht via de buis naar buiten geleid worden. Voor de bijgeleverde set voor de gebruikte lucht is een opening in de muur of het raam nodig.
• Trek altijd de stekker uit het stopcontact na het gebruik of bij onderhoudswerkzaamheden.
• Vermijd contact tussen het toestel en chemische stoffen.
• Onderhoudswerkzaamheden mogen enkel uitgevoerd worden door een professioneel elektro- en koelingsinstallatiebedrijf.

NL

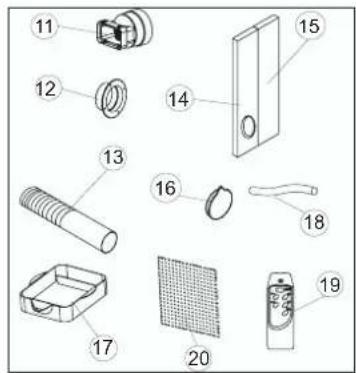

Onderdelen

11 Aansluitingspunt voor gebruikle lucht
12 Leidingsring
13 Buis voor gebruikte lucht
14 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam)
15 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam in het open gebied van het raam. Indien mogelijk mag er geen bijkomende warme lucht van buiten naar binnen in de ruimte komen.)
16 Afdekklep voor opening via het raam of de muur
17 Opvangbak voor condenswater
18 Buis voor waterafvoer
19 Afstandsbediening
20 Actieve koolfilter

Beschrijving van de werkings- elementen
MKA 2000 M

1 2 3 4 5 6 7

1. Aanduiding van de netspanning
2. Aanduiding van gebruik van ventilator
3. Aanduilding koelfunctie
4. Aanduiding „vol“ van de bak voor condenswater
5. Thermostaat (+18°C bis +32°C)
6. Koel- en ventilatorschakelaar
   Low Fan; High Fan; Low Cool; High Cool en Off-functie
   1-8 uur in te stellen, met de timer-regeling kan de
   installatie aan- en uitgeschakeld worden.
   Off = installatie uitgeschakeld
   Low Fan = ventilator draait traag
   High Fan = ventilator draalt snel
   Low Cool = minder koeling
   High Cool = meer koeling

7. Timer-regeling

Ingebruikname van het toestel

NETSTEKKER Steek de stekker in het

stopcontact.

STARTEN Zet de timer-regeling op ON. Het

toestel begint automatisch te

werken. Wanneer de temperatuur

boven 23°C kommt, begint

automatisch de koelfunctie te

werken. Wanneer de temperatuur

onder 23°C komt, draait enkel

nog de ventilator. Het toestel

werkt tot het uitgeschakeld wordt.

UITSCHAKELEN Zet de timer-regeling op OFF en

het toestel wordt onmiddellijk

uitgeschakeld.

Temperatuur instellen

Stel de thermostaat in volgens uw behoeften. In

wijzerszin stelt u een lagere temperatuur in

Tijdschakelaar (Timer) instellen

Stel de tijdschakelaar in volgens uw behoeften (1-8

uur). Na alloop van de ingestelde tijd, schakelt het

toestel zichzelf automatisch uit.

Beschrijving van de werkings- elementen

MKA 3501 E

1 2 3 4 5 6 7 8 9 10 17 17 11 12 13 14 15 16

1. LED „Temperatuur instelling“
2. LED „Kamertemperatuur“
3. LED "Ventilator traag"
4. LED "Ventilator snel"
5. LED „Automatische functie ingeschakeld“
6. LED „Koelfunctie ingesteld“
7. LED „Ventilatorfunctie ingesteld“
8. geen informatie
9. LED „Tijdschakelaar in gebruik“
10. LED „Compressor werkt
11. Keuzeschakelaar „Warmer“
12. Keuzeschakelaar „Kouder“
13. Keuzeschakelaar „Snelheid van de ventilator“
14. Keuzeschakelaar „Functie"
15. Schakelaar voor „Tijdschakelaar“
16. Aan-/Uit-schakelaai
17. LCD aanduidingen

Toestel in- en uitschakelen

Druk op de Aan-/Uit-schakelaar (ON/OFF). Het

toestel start automatisch. Is de

omgevingstemperatuur

Hoger dan 23°C, dan werkt het toestel in de koelfunctie.

Tussen 20°C en 23°C, dan werkt het toestel in de ventilatorfunctie.

De LED's (zie bedieningspaneel) lichten op volgens de functie waarin het toestel werkt.

Opmerking: De LED „Compressor werkt“ (COMP.)

licht enkel op wanneer de compressor ook

daadwerkelijk werkt. Het LCD-bedieningspaneel

geeft de huidige temperatuur weer.

Om het toestel uit te schakelen, drukt u nogmaals op

de Aan-/Uit-schakelaar.

Functie kiezen

Druk op de keuzeschakelaar „Functie“ (MODE) in de

LED van de gekozen functie licht op (zie

bedieningspaneel).

Gewenste temperatuur instellen

Druk op de keuzeschakelaar „warmer”(TEMP.UP) of „kouder” (TEMP.DOWN) om de door u gewenste temperatuur in te stellen. Bij het drukken op de keuzeschakelaars “warmer” of “kouder” wordt de door u gekozen temperatuur weergegeven op het LCD-scherm. Anders geeft het scherm de huidige temperatuur in de kamer weer. Het toestel staat in de koelfunctie ingesteld op 24°C.

Snelheid van de ventilator kiezen

Druk op de keuzeschakelaar „snelheid van de ventilator" (SPEED) om de gewenste snelheid in te stellen.

De LED volgens de gekozen functie licht op (zie bedieningspaneel).

Indien het toestel in de functie „automatisch“ (AUTO) staat, wordt de snelheid van de ventilator

automatisch door het toestel geregeld volgens de

temperatuur in de kamer. De overeenkomstige LED

licht op. De keuzeschakelaar "snelheid van de

ventilator" (SPEED) is gedeactiveerd.

Tijdschakelaar instellen

Druk op de schakelaar „tijdschakelaar“ (TIMER) om de gewenste duur (1-12 uur) in te stellen. Wanneer de tijdschakelaar ingesteld is, schakelt het toestel zichzelf automatisch uit. Wanneer u op de schakelaar “tijdschakelaar” drukt, wordt de door u gekozen tijd weergegeven op het LCD-scherm. Wanneer de tijdschakelaar niet ingeschakeld is, werkt het toestel de hele tijd.

Wanneer u op de schakelaar „tijdschakelaar“ (TIMER) drukt zonder dat er een andere functie gekozen is, kunt u het begintijdstip van werking van het toestel instellen.

Wanneer bijvoorbeeld de lijdschakelaar op "2" staat, begint het toestel automatisch te werken na 2 uur.

Alle functies kunnen ook ingesteld worden met de bijgeleverde afstandsbedlening.

Voor de afstandsbediening heeft u 2 MICRO (AAA)-batterijen nodig.

Om de compressor te ontzien, begint deze pas 3 minuten na het inschakelen te werken. Hetzelfde geldt voor het uitzetten.

Het koelsysteem schakelt zichzelf uit wanneer de

kamertemperatuur lager ligt dan de ingestelde

waarde op de thermostaat. De luchtcirculatie- en

ventilatie loopt verder zoals ingesteld. Wanneer de

kamertemperatuur opnieuw stijgt, begint de koeling

weer te werken.

NL

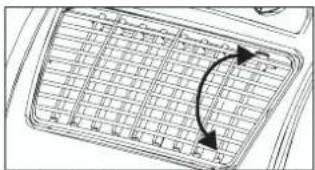

INSTELLING VAN DE LUCHTRICHTING

1. lijken van de horizontale ventilatieroosters:


De horizontale richting van de luchtstroom wordt bepaald door de horizontale ventilatieroosters. Deze moeten met de hand ingesteld worden.

1. Ijken van de verticale ventilatieroosters:

   De verticale richting van de luchtstroom wordt bepaald door de verticale ventilatieroosters. Deze moeten met de hand ingesteld worden.

MONTAGE VAN DE BUIS VOOR GEBRUIKTE LUCHT

Gebruik enkel de bijgeleverde buis voor gebruikte lucht. De lengte van de buis liegt tussen 300 mm en 1500 mm. U krijgt de beste koelprestatie met een zo kort mogelijke buis voor gebruikte lucht. Knikken of grote krommingen in de buis moeten vermeden worden, zodat de lucht ongehinderd naar buiten kan stromen. Wanneer u hier niet op let, kan het hele toestel oververhit raken en uitgeschakeld worden. Het toestel kan daardoor beschadigd worden.

Waarschuwing!

De lengte van de buis voor gebruikte lucht is bepaald op de technische specificatie van het toestel. Verleng de buis niet, dat kan tot storingen van het toestel leiden.

Goed

Goed

Fout

A) Montage van de buis voor gebruikte lucht door het open raam

Schuimslof (15) Schuimslof (14) 10 cm

NL

Gebruik de schuimstofstukken en kort deze in als dat nodig is. Leid de buis voor gebruikte lucht door de schuimstofopening naar de open lucht. Beveilig het raam zodat het schuimstof goed vast zit.

Tip: Neem voorzorgsmaatregelen tegen inbraak door het raam.

B) Montage van de buis voor gebruikte lucht door het venster of de muur

• snijd of boor een gat van ca. 130 mm ∅ in het venster of de muur
• stop de leidingsring van buiten naar binnen en maak deze vast
• stop de buis voor gebruikte lucht door de leidingsring
• Wanneer het toestel niet gebruikt wordt, dient u de afdekklep bovenaan op de leidingsring te draaien.

C) Weglopen van condenswater met opvangbak

AL HET CONDENSWATER MOET VOOR HET STOPZETTEN VAN HET TOESTEL OF VOOR EEN VERPLAATSING WEGGEVLOEID ZIJN:

Weglopen van het condenswater met een opvangbak.

Tip MKA 2000 M

Wanneer de opvangbak voor het condenswater vol

is, licht de aanduiding „Opvangbak vol“ op en schakelt de compressor zichzelf automatisch uit, enkel de ventilator draait nog verder. De koelfunctie wordt onderbroken.

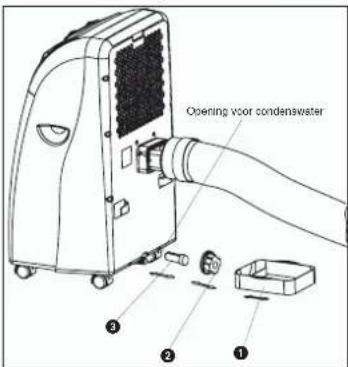

Tip MKA 3501 E

Wanneer de opvangbak voor het condenswater vol is, schakelen de compressor en de motor van de ventilator zichzelf uit. De LED" COMP" knippert. In dit geval maakt u de bak leeg zoals hier onder beschreven wordt:

1. Trek de stekker uit het stopcontact.
2. Schulf de bak (1) onder de schroef (2).
3. Schroef deze los (2).
4. Verwijder de stop (3)
5. Het condenswater loopt in een opvangschaal.
6. Nadat al het condenswater weggelopen is,
   monteert u de stop (3) en de schroef (2) opnieuw.
7. Het toestel kan weer gebruikt worden.

Opening voor condenswater ① ② ③

D) Weglopen van condenswater met condenswaterbuis

1. Trek de stekker uit het stopcontact.
2. Schroef de schroef (2) los.
3. Verwijder de stop (3).
4. Bevestig de condenswaterbuis en maak deze vast met een klem
5. De afvoerbuis kan ook met een ∅18mm buis verlengd worden. Daarvoor moet u het juiste verbindingsstuk gebruiken.

NL

Tip:

De afvoerbuis moet lichtjes naar beneden hellend geplaatst worden.

MKA 2000 M

De aanduiding „bak voor condenswater vol" is buiten werking.

MKA 3501 E

De LED „COMP.“ knippert niet, aangezien de bak niet meer vol kan geraken.

1. Maak de filter vast met de filterhouder.
2. Schuif de filterlijst op zijn plaats.

1. Trek eerst de stekker uit het stopcontact om stroomstoten of brandgevaar te vermijden.

2. Gebruik enkel zachte schoonmaakmiddelen en een zachte doek om de filter en het omhulsel schoon te maken. Gebruik nooit agressieve middelen, benzine, alcohol of een verdunning voor het schoonmaken. Plaats de filter pas terug op zijn plaats wanneer hij droog is.

3. Aan het einde van het seizoen moet u de waterbak leeg maken, de netkabel oprollen, de filter en het omhulsel schoonmaken, de filter wanneer hij droog is opnieuw plaatsen en het toestel best in de oorspronkelijke verpakking opbergen. Leg geen zware voorwerpen op het toestel.

Koolfilter vervangen

1. Verwijder de filterlijst.
2. Verwijder de filterhouder van de filterlijst.
3. Neem de koolfilter uit de zak.
4. Plaats de koolfilter in de filterlijst.

32

PROBLEEMOPLOSSING

Wanneer het toestel juist gebruikt wordt, mogen er zich geen problemen voordoen. Bij storingen kunt u de volgende mogelijkheden nagaan, alvorens u de klantendienst contacteert.

Probleem!	Mogelijke reden!
Toestel werkt niet!	Zit de stekker in het stopcontact?Werkt het stopcontact?Ligt de kamertemperatuur onder de ingestelde temperatuur?Is de bak voor condenswater vol?
Toestel koelt niet voldoende!	Is er direct zonlicht in de kamer?Zijn de ramen en deuren open?Zijn er heel veel personen in de kamer?Ontstaat er veel warmte in de kamer door een toestel?
Zwakke ventilatie!	Is de buis verstopt?Is de filter vuil?Zijn de plaatsen waar de lucht binnen komt of buiten gaat geblokkeerd?
Toestel is te luid!	Is het toestel schuin geïnstalleerd?
Compressor werkt niet!	Is de bak voor condenswater vol?Is de compressor oververhit en heeft de oververhittingsbescherming de compressor uitgeschakeld, wacht dan tot de compressor afgekoeld is.

Na langdurig gebruik moet het toestel door een professioneel bedrijf nagekeken worden.

1

Op het in de handeling gencemde toestel geven uit 2 jaar garantie voor het gevoel dat ons product gebreien mocht verloren. De periode van 2 jaar goed in met de gevaarovergang of de ovsname van het toesteel door de kiant. De garantie kan enkel worden geoclimd op voorwaarde dat het toesteel naar boheren is onderhouden en getruist conform de handeling. Vanzeltsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie geikt voor het grongezied van de Bøndesrepubliek Duetsland of van de respectievelijke landen van de regionale hovickvredeter als survulling van de ter plaste geldende westelijke voorschnallen. Gebeve zich tot af contræperton van die regionaal bereogde klantendienst of tot het hieronder overselde servisazions te wanden.

PL CERTYFIKAT GWARANCJI

80 Recyclagealternatief I.p.v. het verzoek het toestel terug te sturen; In plaats van het elektrische toestel terug te sturen is alternatief de eigenaar van het toestel gehouden mee te werken aan de adequate recyclage als het eigandom wordt opgegeven. Hiervoor kan het afgedankte toestel eveneens bij een inzamelplaats worden afgeveen waar het toestel wordt verwijderd als bedoeld in de wetgeving in zake afvalverwerking en recyclage. Dit geldt niet voor toebehoorstukken en hulpmiddelen zonder elektrische componenten die bij de afgedankte toestellen zijn bijgevoegd.

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
