GEBRUIKSAANWIJZING MKA 3502E EINHELL

Beschrijving van het toestel

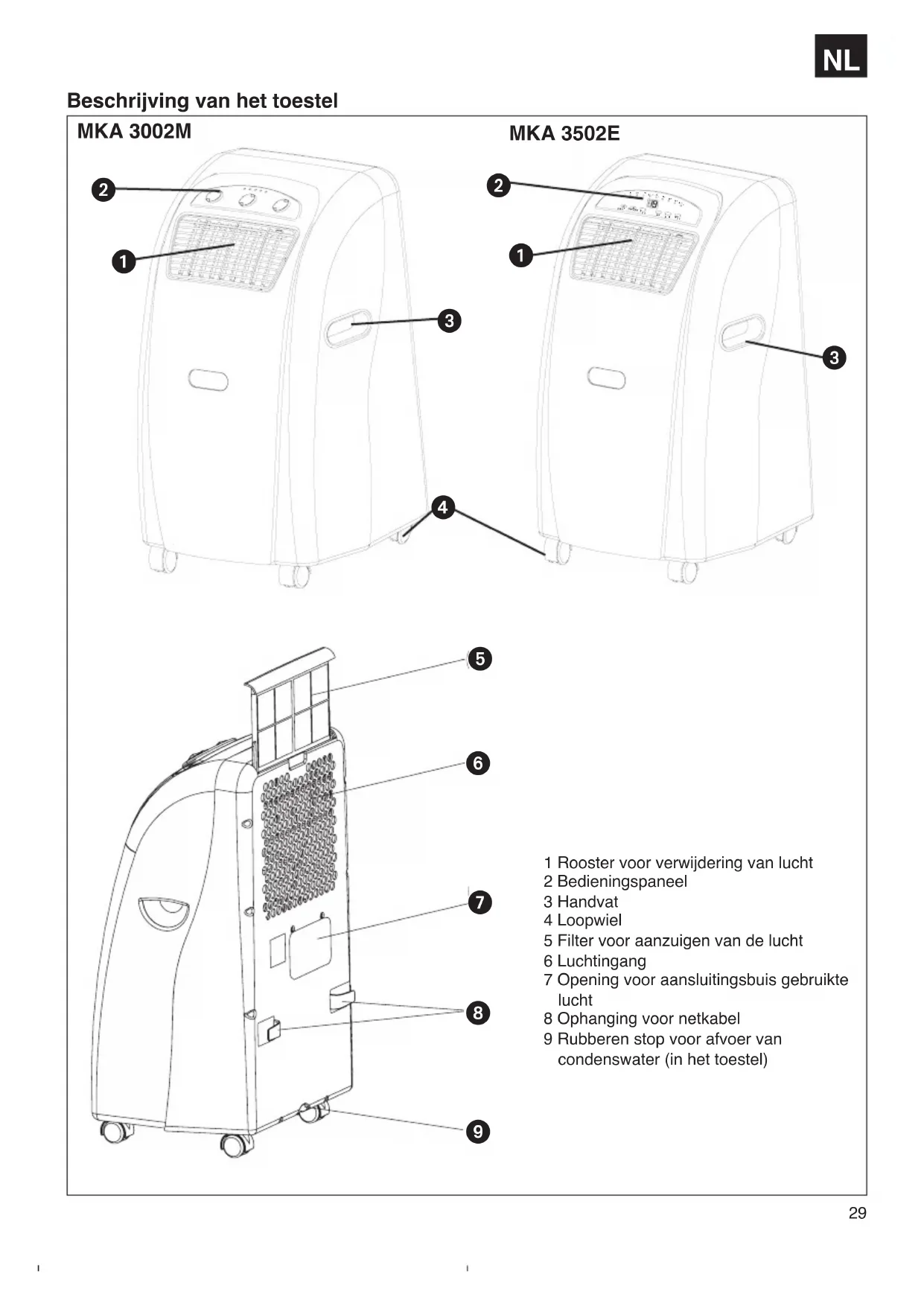

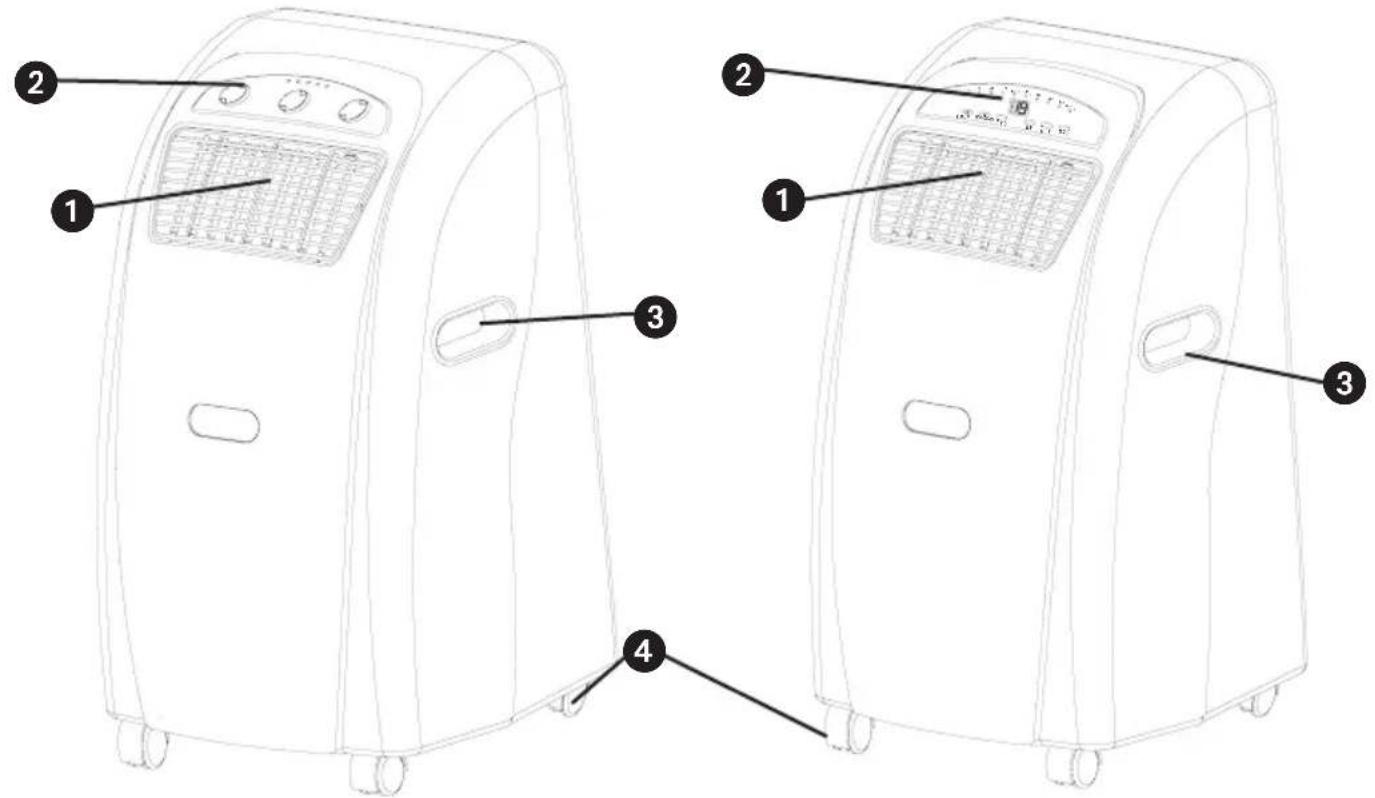

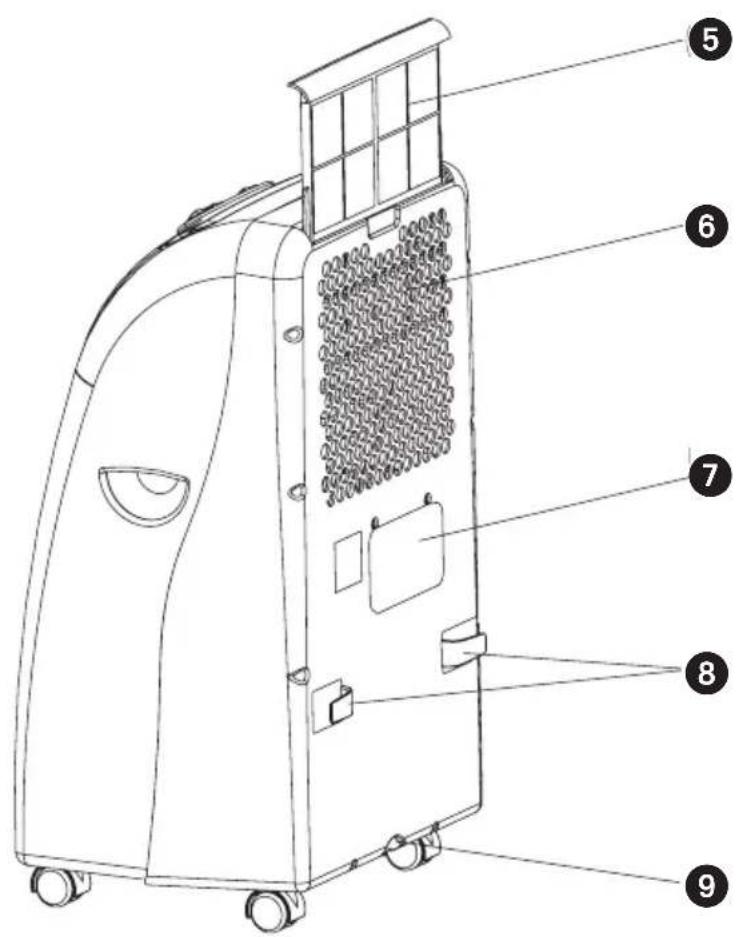

1 Rooster voor verwijdering van lucht 2 Bedieningspaneel 3 Handvat 4 Loopwiel 5 Filter voor aanzuigen van de lucht 6 Luchtingang 7 Opening voor aansluitingsbuis gebruikte lucht 8 Ophanging voor netkabel 9 Rubberen stop voor afvoer van condenswater (in het toestel)

• Lees de gebruiksaanwijzing zorgvuldig alvorens het toestel te gebruiken en bewaar dit document goed. U heeft verstandig gekocht met deze draagbare airconditioninginstallatie. Het toestel is zeer professioneel gebouwd en biedt u jarenlang maximaal comfort, op voorwaarde dat u het toestel volgens de gebruiksaanwijzing gebruikt. Lees deze gebruiksaanwijzing dus zorgvuldig en bewaar ze om later nog iets op te kunnen zoeken. Voor het gebruik

1. Plaats het verrijdbare apparaat altijd op een

stevige horizontale ondergrond.

2. Het apparaat moet altijd recht staan.

3. Kantel het apparaat nooit met meer van 45°! Na

een transport (schuinzetting) het apparaat minstens 1 uur niet op het stopcontact aansluiten.

4. Sluit het apparaat aan op het juiste stopcontact

(netspanning in acht nemen).

5. Tijdens de koelfunctie dient de warme afgewerkte

lucht via de afvoerslang naar buiten te worden afgevoerd. Te dien einde is een opening in de muur of in het raam te voorzien. Technische gegevens MKA 3002 M Koelmiddel R410A Vulhoeveelheid koelmiddel 540 g Koelvermogen* 2366 watt Netspanning 230 V ~ 50 Hz Nominaal opgenomen vermogen 830 watt Energie-efficiëntie klasse* B (EER 2,84) Luchtdebiet max.: 350 m³/h Ruimtevolume max. 70 m³ Ontvochtigingsvermogen max. (30°C/80% rel. luchtvochtigheid) 48 l/dag Ventilatorsnelheidsstanden 2 Toepassingsgebied kamertemperatuur: 18 tot 32° C Geluidsdrukniveau ≤ 57 dB(A) Afmetingen (b x d x h) 40 x 38 x 75 cm Nettogewicht 30 kg MKA 3502 E Koelmiddel R410A Vulhoeveelheid koelmiddel 540 g Koelvermogen* 2740 watt Netspanning 230 V ~ 50 Hz Nominaal opgenomen vermogen 1030 watt Energie-efficiëntie klasse* C (EER 2,57) Luchtdebiet max.: 350 m³/h Ruimtevolume max. 80 m³ Ontvochtigingsvermogen max. (30°C/80% rel. luchtvochtigheid) 64 l/dag Ventilatorsnelheidsstanden 2 Toepassingsgebied kamertemperatuur: 18 tot 32° C Geluidsdrukniveau ≤ 58 dB(A) Afmetingen (b x d x h) 40 x 38 x 75 cm Nettogewicht 32 kg

• Gegevens volgens EN 14511 Veiligheidsinstructies Lees de in acht te nemen veiligheidsinstructies alvorens het apparaat te gebruiken. Bewaar de handleiding na het lezen goed en geef ze door aan derden die de airco ook bedienen. Het apparaat opstellen zodat de netstekker altijd toegankelijk is. De netkabel dient regelmatig op defecten of beschadigingen te worden gecontroleerd. Een beschadigde netkabel mag alleen door een elektrovakman of door ISC GmbH mits inachtneming van de desbetreffende bepalingen worden vervangen. Het apparaat is niet geschikt voor industriële doeleinden. Het apparaat mag niet in de badkamer worden gebruikt. Het apparaat mag door kinderen of gebrekkige personen alleen onder toezicht worden bediend. Kleine kinderen mogen het apparaat niet als speelgoed gebruiken. De airco is enkel geschikt voor de klimaatregeling in kleine tot middelgrote kamers. Gebruik haar niet voor speciale doeleinden zoals het bewaren van levensmiddelen, precisie-instrumenten, planten, dieren, verven of kunstwerken omdat aan deze objecten schade kan worden berokkend. Vergewis er u van dat de voorhanden zijnde netspanning en de netspanning vermeld op het kenplaatje dezelfde waarde hebben. Het apparaat mag enkel op een naar behoren geaard veiligheidsstopcontact worden aangesloten. Installeer om elektrische veiligheidsredenen een aardlekschakelaar. Let op! Verleng niet de netkabel en gebruik geen verdeelstekkers. Anders is de elektrische veiligheid niet meer verzekerd. Trek nooit de netstekker uit het stopcontact terwijl het apparaat in werking is. Schakel het apparaat uit en trek de netstekker uit het stopcontact als u een abnormale Anleitung MKA 3002 M SPK1:Anleitung MKA 3501 E SPK 1 26.10.2006 7:45 Uhr Seite 3031

bedrijfstoestand (b.v. brandreuk) vaststelt. Laat uhet apparaat verder draaien, kunnen b.v.defecten aan de installatie, elektrische schokkenen brandschade het gevolg zijn. Trek de netstekker niet aan de kabel uit hetstopcontact. Pak de netstekker vast om hem uithet stopcontact te trekken. Anders zou denetkabel kunnen worden beschadigd. Bedien schakelaars niet met natte handen.Anders bestaat gevaar voor een elektrischeschok. Laat u niet rechtstreeks aanblazen door de koelelucht en laat de lucht in de kamer niet te koudworden. Onpasselijkheid en gezondheidsschadezouden het gevolg kunnen zijn. Stel geen planten of dieren rechtstreeks bloot aande koele luchtstroom. Dieren en planten zoudendoor de koele luchtstroom kunnen lijden. Steek nooit vinger of voorwerpen deluchtuitlaatopeningen in. De roterende ventilatorkan letsels veroorzaken. Herstel of onderhoud de airco niet zelf.Ondeskundige herstellingen enonderhoudswerkzaamheden kunnen schade aanhet apparaat berokkenen, en brand ofcondenswaterschade veroorzaken. Vóór een schoonmaakbeurt schakelt u hetapparaat uit en trekt u de netstekker uit hetstopcontact. Anders bestaat lichamelijk gevaar. Maak de airconditioner niet met water schoon. Ditzou kunnen leiden tot elektrische schok of brand. Gebruik geen brandbare schoonmaakmiddelen.Er zouden brand en vervormingen op debehuizing kunnen ontstaan. Raak geen metalen onderdelen van hetbinnenapparaat terwijl u de luchtfilter uitneemt. Uzou een verwonding kunnen oplopen. Als u de airconditioner vrij lang laat draaien, dientu de kamer van tijd tot tijd te verluchten. Anderszou gebrek aan zuurstof ontstaan. Installeer het apparaat niet in een ruimte waarinbrandbare gassen kunnen ontsnappen.Ontsnappend gas kan zich verzamelen en eenontploffing veroorzaken. Houd geen brandende voorwerpen in de buurtvan de installatie die door de ontsnappende luchtrechtstreeks zouden kunnen wordenaangeblazen. Er zou zich een onvolledigeverbranding kunnen voordoen. Trek de netstekker uit het stopcontact als u hetapparaat voor een tijdje niet gebruikt. Zet het apparaat bij onweer af en trek denetstekker uit het stopcontact. Elektrischecomponenten zouden eventueel dooroverspanning kunnen worden beschadigd. Bij lekkages in de koelmiddelkringloop dient u hetapparaat onmiddellijk uit te schakelen. Gelieveuw servicepartner ervan op de hoogte tebrengen. Als koelmiddel in een kamer vrijkomt, kan doorcontact met een vlam een gas worden verwektdat schadelijk is voor de gezondheid. Schakel hetapparaat meteen uit. Om elektromagnetische storingen te voorkomendient u het apparaat van televisie- enradiotoestellen verwijderd te houden. Verpakking:Het apparaat bevindt zich in een verpakking omtransportschade te verhinderen. Bewaar deverpakking voor het later opbergen (b.v. in de winter)van het apparaat. Mocht u zich toch van deverpakking ontdoen, hou er rekening mee dat het omeen grondstof gaat die bijgevolg herbruikbaar is of degrondstofkringloop in kan terug worden gebracht. Onderdelen 11 Aansluitingspunt voor gebruikte lucht12 Leidingsring13 Buis voor gebruikte lucht14 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam)15 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam in het open gebied van het raam. Indien mogelijk mag er geen bijkomende warme lucht van buiten naar binnen in de ruimte komen.)16 Afdekklep voor opening via het raam of de muur17 Opvangbak voor condenswater18 Buis voor waterafvoer

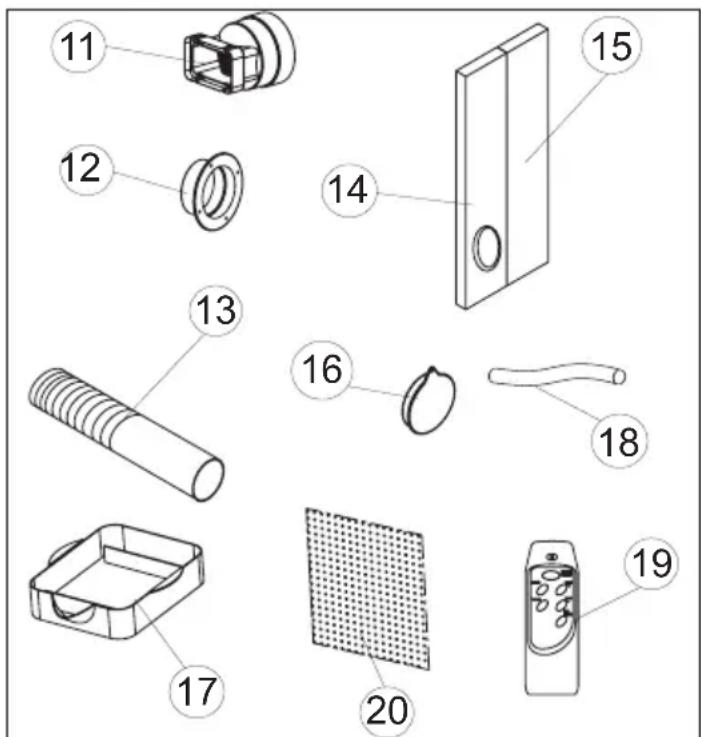

19 Afstandsbediening (MKA 3502 E) 20 Actieve koolfilter Beschrijving van de werkings- elementen MKA 3002 M

1. Aanduiding van de netspanning

2. Aanduiding van gebruik van ventilator

3. Aanduiding koelfunctie

4. Aanduiding „vol“ van de bak voor condenswater

1-8 uur in te stellen, met de timer-regeling kan de installatie aan- en uitgeschakeld worden. Off = installatie uitgeschakeld Low Fan = ventilator draait traag High Fan = ventilator draait snel Low Cool = minder koeling High Cool = meer koeling Ingebruikname van het toestel NETSTEKKER Steek de stekker in het stopcontact. STARTEN Zet de timer-regeling op ON. Het toestel begint automatisch te werken. Het toestel werkt tot het uitgeschakeld wordt. UITSCHAKELEN Zet de timer-regeling op OFF en het toestel wordt onmiddellijk uitgeschakeld. Temperatuur instellen Stel de thermostaat in volgens uw behoeften. In wijzerszin stelt u een lagere temperatuur in. Tijdschakelaar (Timer) instellen Stel de tijdschakelaar in volgens uw behoeften (1-8 uur). Na afloop van de ingestelde tijd, schakelt het toestel zichzelf automatisch uit. Beschrijving van de werkings- elementen MKA 3502 E

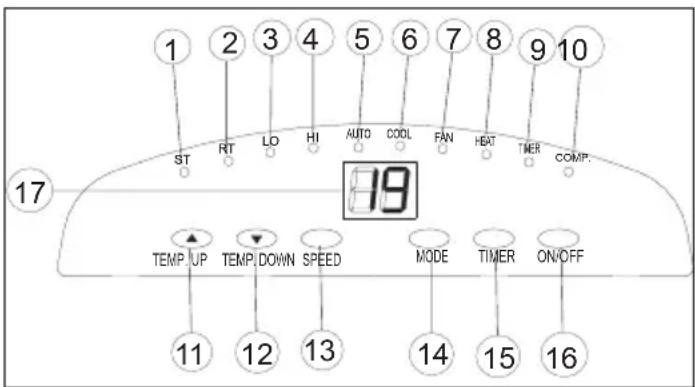

1. LED „Temperatuur instelling“

2. LED „Kamertemperatuur “

9. LED „Tijdschakelaar in gebruik“

13. Keuzeschakelaar „Snelheid van de ventilator“

14. Keuzeschakelaar „Functie“

15. Schakelaar voor „Tijdschakelaar“

16. Aan-/Uit-schakelaar

17. LED aanduidingen

Toestel in- en uitschakelen Druk op de Aan-/Uit-schakelaar (ON/OFF). Het toestel start automatisch. Is de omgevingstemperatuur Hoger dan 23°C, dan werkt het toestel in de koelfunctie. Tussen 20°C en 23°C, dan werkt het toestel in de ventilatorfunctie.

De LEDʼs (zie bedieningspaneel) lichten op volgens de functie waarin het toestel werkt. Opmerking: De LED „Compressor werkt“ (COMP.) licht enkel op wanneer de compressor ook daadwerkelijk werkt. Het LED-bedieningspaneel geeft de huidige temperatuur weer. Om het toestel uit te schakelen, drukt u nogmaals op de Aan-/Uit-schakelaar. Functie kiezen Druk op de keuzeschakelaar „Functie“ (MODE) in de volgorde „automatisch“, „koeling“ en „ventilator“. De LED van de gekozen functie licht op (zie bedieningspaneel). Gewenste temperatuur instellen Druk op de keuzeschakelaar „warmer“(TEMP.UP) of „kouder“ (TEMP.DOWN) om de door u gewenste temperatuur in te stellen. Bij het drukken op de keuzeschakelaars “warmer” of “kouder” wordt de door u gekozen temperatuur weergegeven op het LED-scherm. Anders geeft het scherm de huidige temperatuur in de kamer weer. Het toestel staat in de koelfunctie ingesteld op 24°C. Snelheid van de ventilator kiezen Druk op de keuzeschakelaar „snelheid van de ventilator“ (SPEED) om de gewenste snelheid in te stellen. De LED volgens de gekozen functie licht op (zie bedieningspaneel). Indien het toestel in de functie „automatisch“ (AUTO) staat, wordt de snelheid van de ventilator automatisch door het toestel geregeld volgens de temperatuur in de kamer. De overeenkomstige LED licht op. De keuzeschakelaar “snelheid van de ventilator” (SPEED) is gedeactiveerd. Tijdschakelaar instellen Druk op de schakelaar „tijdschakelaar“ (TIMER) om de gewenste duur (1-12 uur) in te stellen. Wanneer de tijdschakelaar ingesteld is, schakelt het toestel zichzelf automatisch uit. Wanneer u op de schakelaar “tijdschakelaar” drukt, wordt de door u gekozen tijd weergegeven op het LCD-scherm. Wanneer de tijdschakelaar niet ingeschakeld is, werkt het toestel de hele tijd. Wanneer u op de schakelaar „tijdschakelaar“ (TIMER) drukt zonder dat er een andere functie gekozen is, kunt u het begintijdstip van werking van het toestel instellen. Wanneer bijvoorbeeld de tijdschakelaar op “2” staat, begint het toestel automatisch te werken na 2 uur. Alle functies kunnen ook ingesteld worden met de bijgeleverde afstandsbediening. Voor de afstandsbediening heeft u 2 MICRO (AAA)- batterijen nodig. Om de compressor te ontzien, begint deze pas 3 minuten na het inschakelen te werken. Hetzelfde geldt voor het uitzetten. Het koelsysteem schakelt zichzelf uit wanneer de kamertemperatuur lager ligt dan de ingestelde waarde op de thermostaat. De luchtcirculatie- en ventilatie loopt verder zoals ingesteld. Wanneer de kamertemperatuur opnieuw stijgt, begint de koeling weer te werken.

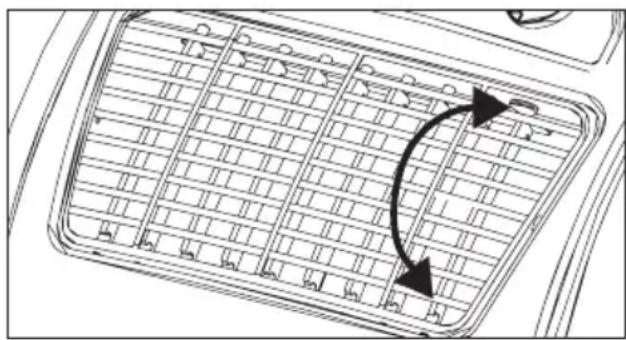

De horizontale richting van de luchtstroom wordt bepaald door de horizontale ventilatieroosters. Deze moeten met de hand ingesteld worden.

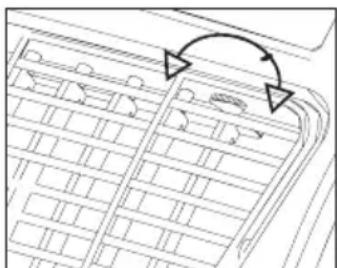

2. Ijken van de verticale ventilatieroosters:

De verticale richting van de luchtstroom wordt bepaald door de verticale ventilatieroosters. Deze moeten met de hand ingesteld worden.

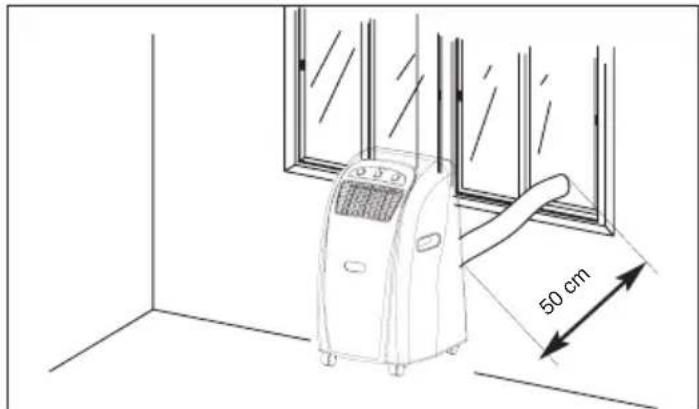

MONTAGE VAN DE BUIS VOOR

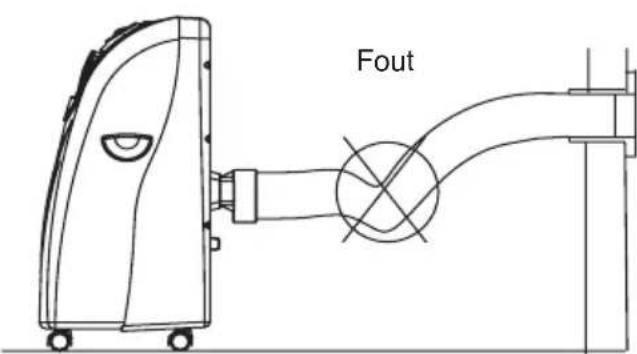

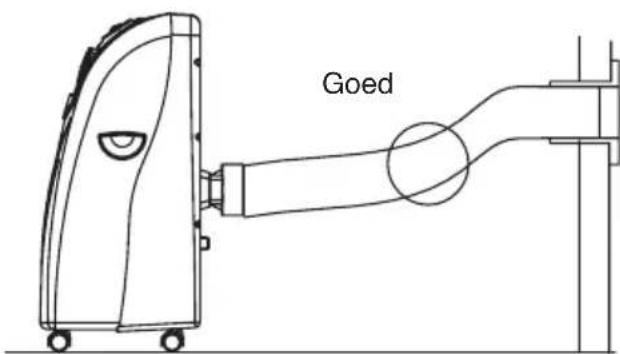

GEBRUIKTE LUCHT Gebruik enkel de bijgeleverde buis voor gebruikte lucht. De lengte van de buis ligt tussen 300 mm en 1500 mm. U krijgt de beste koelprestatie met een zo kort mogelijke buis voor gebruikte lucht. Knikken of grote krommingen in de buis moeten vermeden worden, zodat de lucht ongehinderd naar buiten kan stromen. Wanneer u hier niet op let, kan het hele toestel oververhit raken en uitgeschakeld worden. Het toestel kan daardoor beschadigd worden. Anleitung MKA 3002 M SPK1:Anleitung MKA 3501 E SPK 1 26.10.2006 7:45 Uhr Seite 3334

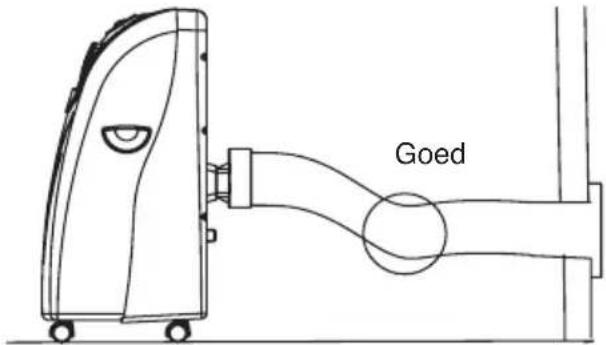

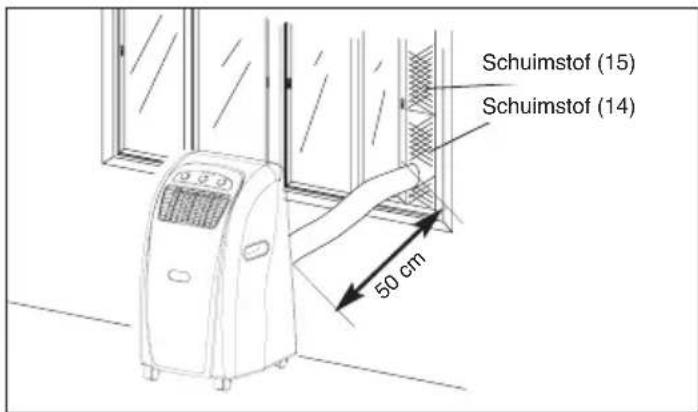

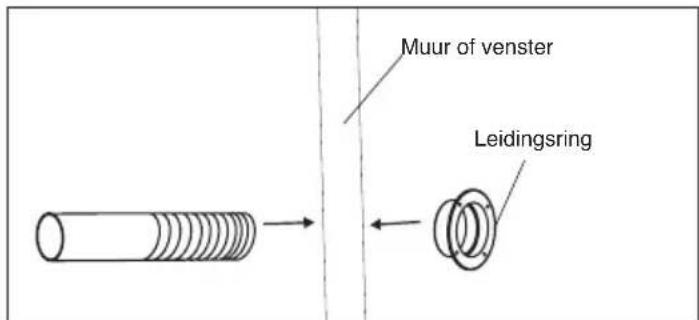

Waarschuwing! De lengte van de buis voor gebruikte lucht is bepaald op de technische specificatie van het toestel. Verleng de buis niet, dat kan tot storingen van het toestel leiden. A) Montage van de buis voor gebruikte lucht door het open raam Gebruik de schuimstofstukken en kort deze in als dat nodig is. Leid de buis voor gebruikte lucht door de schuimstofopening naar de open lucht. Beveilig het raam zodat het schuimstof goed vast zit. Tip: Neem voorzorgsmaatregelen tegen inbraak door het raam. B) Montage van de buis voor gebruikte lucht door het venster of de muur 앬 snijd of boor een gat van ca. 130 mm Ø in het venster of de muur 앬 stop de leidingsring van buiten naar binnen en maak deze vast 앬 stop de buis voor gebruikte lucht door de leidingsring 앬 Wanneer het toestel niet gebruikt wordt, dient u de afdekklep bovenaan op de leidingsring te draaien. C) Weglopen van condenswater met opvangbak

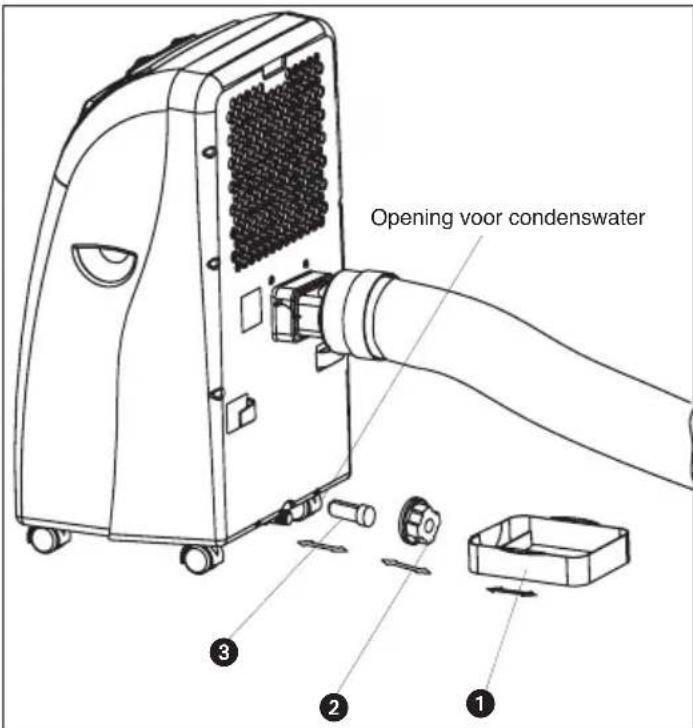

Weglopen van het condenswater met een opvangbak. Tip MKA 3002 M Wanneer de opvangbak voor het condenswater vol is, licht de aanduiding „Opvangbak vol“ op en schakelt de compressor zichzelf automatisch uit, enkel de ventilator draait nog verder. De koelfunctie wordt onderbroken. Tip MKA 3502 E Wanneer de opvangbak voor het condenswater vol is, schakelen de compressor en de motor van de ventilator zichzelf uit. De LED“ COMP“ knippert. In dit geval maakt u de bak leeg zoals hier onder beschreven wordt:

1. Trek de stekker uit het stopcontact.

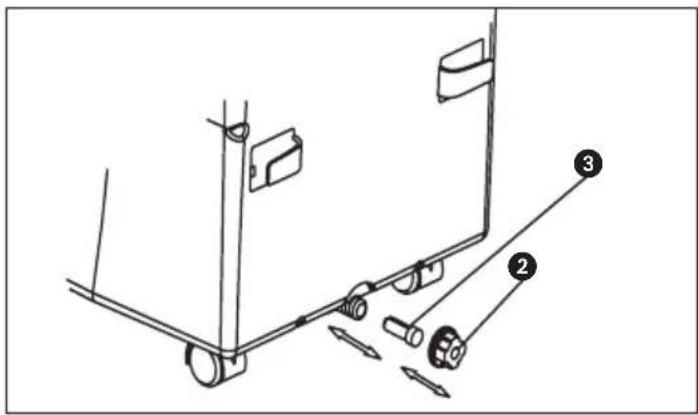

2. Schuif de bak (1) onder de schroef (2).

3. Schroef deze los (2).

4. Verwijder de stop (3).

5. Het condenswater loopt in een opvangschaal.

6. Nadat al het condenswater weggelopen is,

monteert u de stop (3) en de schroef (2) opnieuw.

7. Het toestel kan weer gebruikt worden.

D) Weglopen van condenswater met condenswaterbuis

1. Trek de stekker uit het stopcontact.

2. Schroef de schroef (2) los.

3. Verwijder de stop (3).

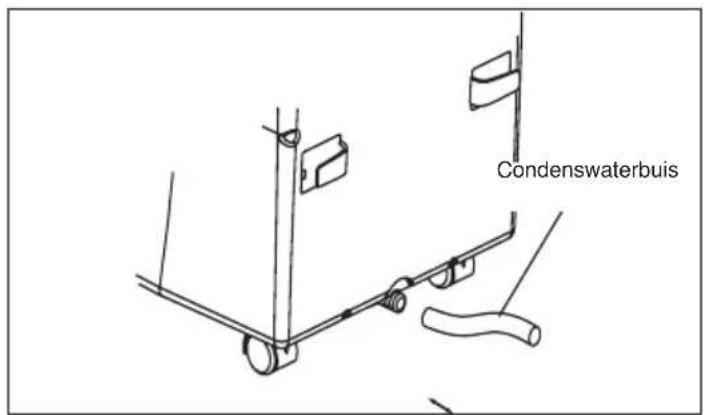

4. Bevestig de condenswaterbuis en maak deze vast

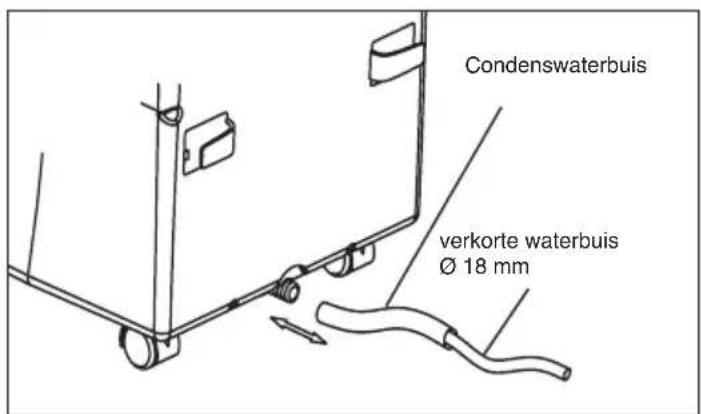

5. De afvoerbuis kan ook met een Ø18mm buis

verlengd worden. Daarvoor moet u het juiste verbindingsstuk gebruiken. Tip: De afvoerbuis moet lichtjes naar beneden hellend geplaatst worden. MKA 3002 M De aanduiding „bak voor condenswater vol“ is buiten werking. MKA 3502 E De LED „COMP.” knippert niet, aangezien de bak niet meer vol kan geraken. Condenswaterbuis

1. Verwijder de filterlijst.

2. Verwijder de filterhouder van de filterlijst.

3. Neem de koolfilter uit de zak.

4. Plaats de koolfilter in de filterlijst.

5. Maak de filter vast met de filterhouder.

6. Schuif de filterlijst op zijn plaats.

1. Trek eerst de stekker uit het stopcontact om

stroomstoten of brandgevaar te vermijden.

2. Gebruik enkel zachte schoonmaakmiddelen en

een zachte doek om de filter en het omhulsel schoon te maken. Gebruik nooit agressieve middelen, benzine, alcohol of een verdunning voor het schoonmaken. Plaats de filter pas terug op zijn plaats wanneer hij droog is.

3. Aan het einde van het seizoen moet u de

waterbak leeg maken, de netkabel oprollen, de filter en het omhulsel schoonmaken, de filter wanneer hij droog is opnieuw plaatsen en het toestel best in de oorspronkelijke verpakking opbergen. Leg geen zware voorwerpen op het toestel.

PROBLEEMOPLOSSING Wanneer het toestel juist gebruikt wordt, mogen er zich geen problemen voordoen. Bij storingen kunt u de volgende mogelijkheden nagaan, alvorens u de klantendienst contacteert. Probleem Mogelijke reden Toestel werk t n iet Zit de stekker in het stopcontact? Werkt het stopcontact? Ligt de k amertemperatuur onder de ingestelde temperatuur? Is de bak voor condens water vol? Toestel koe lt niet voldoende Is er direct z onlicht in de kamer? Zijn de ramen en deuren open? Zijn er heel veel personen in de kamer? Ontstaat er veel warmte in de k amer door een toestel? Zwakke ventilatie Is de buis verstopt? Is de fil ter vui l? Zijn de plaatsen waar de lucht binnen k omt of bui ten gaat geblokkeerd? Toestel is t e luid Is het toestel schuin geïnstalleerd? Compressor werkt nie t Is de bak voor condenswater vol? Is de compressor oververhi t en heeft de oververhittingsbescherming de c ompressor ui tgeschakeld, wacht dan tot de compressor afgekoeld is. Na langdu ri g gebruik moet het t oestel door een professioneel bedrijf nagekeken worden. Anleitung MKA 3002 M SPK1:Anleitung MKA 3501 E SPK 1 26.10.2006 7:45 Uhr Seite 3738
