Type product	Mobiele monoblock airconditioner
Merk	Einhell
Model	MKA 3000 M
Afmetingen (L x D x H)	40 x 37,7 x 75 cm
Netto gewicht	29 kg
Voeding	230 V ~ 50 Hz
Opgenomen vermogen	790 W (3,9 A)
Koelvermogen	10 000 BTU/h (2930 W)
Maximaal luchtdebiet	470 m³/h
Ontvochtigingscapaciteit	26,4 L/dag
Ventilatorsnelheden	2 (Laag / Hoog)
Timer	1 tot 8 uur
Thermostaatbereik	18 °C tot 32 °C
Hoeveelheid koelmiddel	470 g
Aanbevolen oppervlakte	tot 85 m³
Filter	Wasbaar luchtfilter (maandelijkse reiniging)
Meegeleverde accessoires	Uitlaatluchtslang, doorvoerring, condenswatertank, isolatieschuimen
Functies	Koelen, alleen ventileren, ontvochtigen
Veiligheid	Bescherming tegen oververhitting van de compressor
Onderhoud	Reinig het filter en de behuizing met een zachte doek
Opslag	Leeg het waterreservoir, reinig en berg op in de originele verpakking
Garantie	2 jaar

Veelgestelde vragen - MKA 3000 M EINHELL

Hoe installeer ik de uitlaatluchtslang?

Gebruik de meegeleverde slang (aanbevolen lengte 300-1500 mm). Gebruik voor een open raam de isolatieschuimen. Voor een gat in de muur of het glas, boor een diameter van 130 mm, plaats de doorvoerring en bevestig de slang. Vermijd knikken om de prestatie niet te verminderen.

Hoe leeg ik het condenswatertankje?

Wanneer het indicatielampje 'reservoir vol' brandt, koppel het apparaat los. Plaats het reservoir onder de aftapplug, draai de plug los en verwijder de dop. Het water stroomt eruit. Draai vervolgens de plug weer vast. Voor continue afvoer, gebruik de meegeleverde waterafvoerslang.

Wat te doen als het apparaat niet genoeg koelt?

Controleer of de luchtslang correct is geïnstalleerd en niet geknikt is. Zorg ervoor dat deuren en ramen gesloten zijn. Reinig het luchtfilter als het vuil is. Verwijder warmtebronnen. Als het probleem aanhoudt, is het waterreservoir mogelijk vol.

Wat te doen als het apparaat niet aangaat?

Controleer of de stekker goed is aangesloten en het stopcontact onder spanning staat. Zorg ervoor dat de thermostaat is ingesteld op een temperatuur hoger dan de omgevingstemperatuur. Controleer of het condenswaterreservoir niet vol is. Als niets werkt, neem dan contact op met de klantenservice.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los. Verwijder het filterframe en haal de houder eruit. Was het filter met lauw water en een mild reinigingsmiddel. Droog het volledig voordat u het terugplaatst. Gebruik nooit agressieve producten. Een maandelijkse reiniging wordt aanbevolen.

Wat is het koelvermogen?

Het model MKA 3000 M biedt een koelvermogen van 10 000 BTU/h (2930 W), geschikt voor ruimtes tot 85 m³.

Hoe stel ik de timer in?

Draai de timerregelaar naar de stand AAN en stel vervolgens de gewenste duur in van 1 tot 8 uur. Het apparaat schakelt automatisch uit na de verstreken tijd. Voor een uitgestelde start, draai de timer zonder andere actieve functie.

Kan ik een verlengsnoer gebruiken?

Nee, het wordt afgeraden een verlengsnoer of stekkerdoos te gebruiken. Sluit het apparaat rechtstreeks aan op een wandstopcontact om elk risico op oververhitting te voorkomen.

Hoe bewaar ik het apparaat na het seizoen?

Leeg het waterreservoir, reinig het filter en de behuizing, droog het filter voordat u het terugplaatst. Rol het netsnoer op en berg het apparaat op in de originele verpakking op een droge plaats. Plaats geen zware voorwerpen erop.

Het apparaat maakt lawaai, wat te doen?

Zorg ervoor dat het apparaat op een vlakke en stabiele ondergrond staat. Controleer of de schroeven zijn vastgedraaid. Een compressor geluid kan normaal zijn. Als het geluid buitensporig is, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING MKA 3000 M EINHELL

D Bedienungsanleitung Klimagerät
GB Operating Instructions Air Conditioner
F Mode d'emploi Climatiseur
NL Gebruiksaanwijzing Klimatiseringstoestel
① Istruzioni per l'uso Climatizzatore
PL Instrukcja obsługi Klimatyzator

1

CE

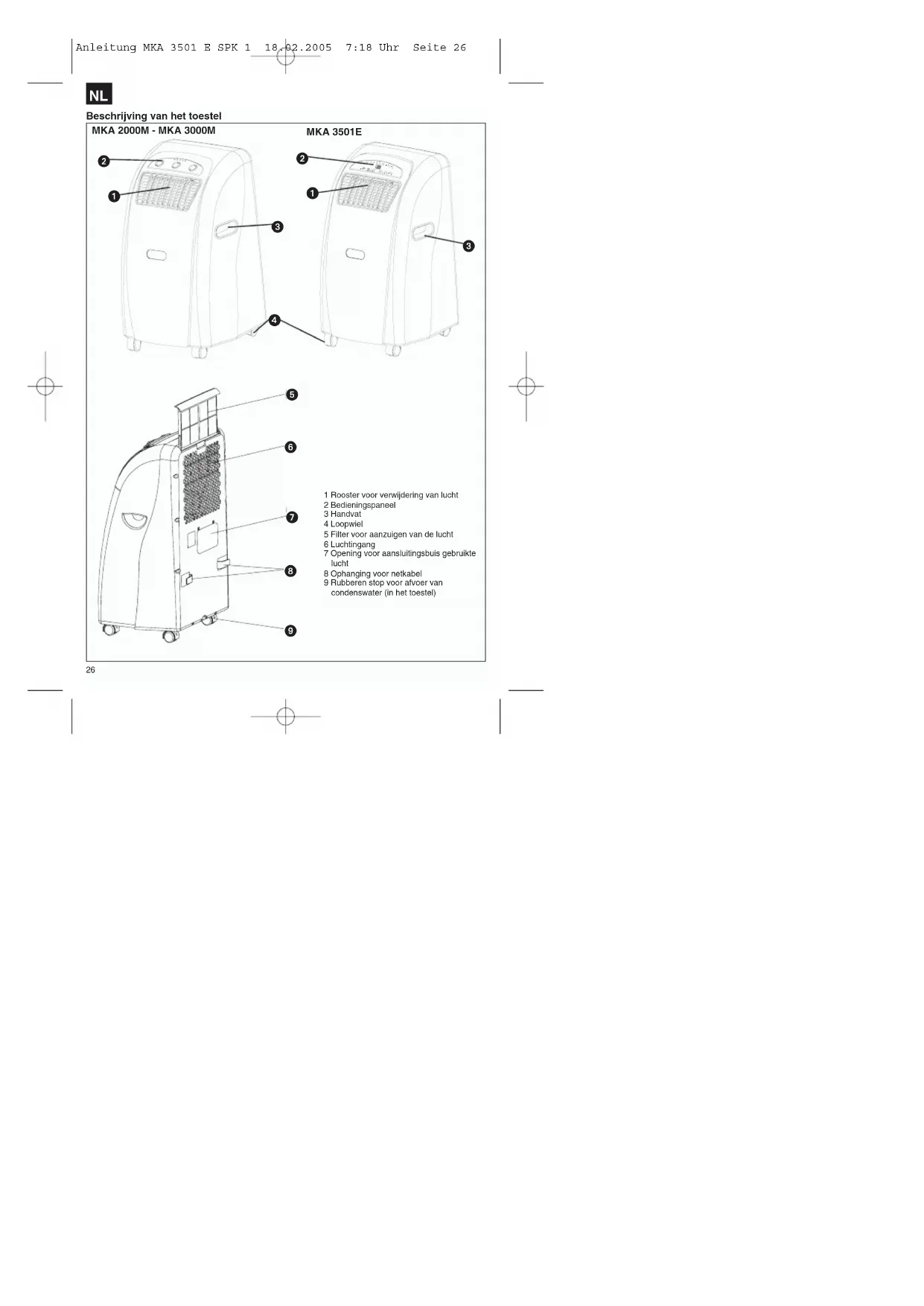

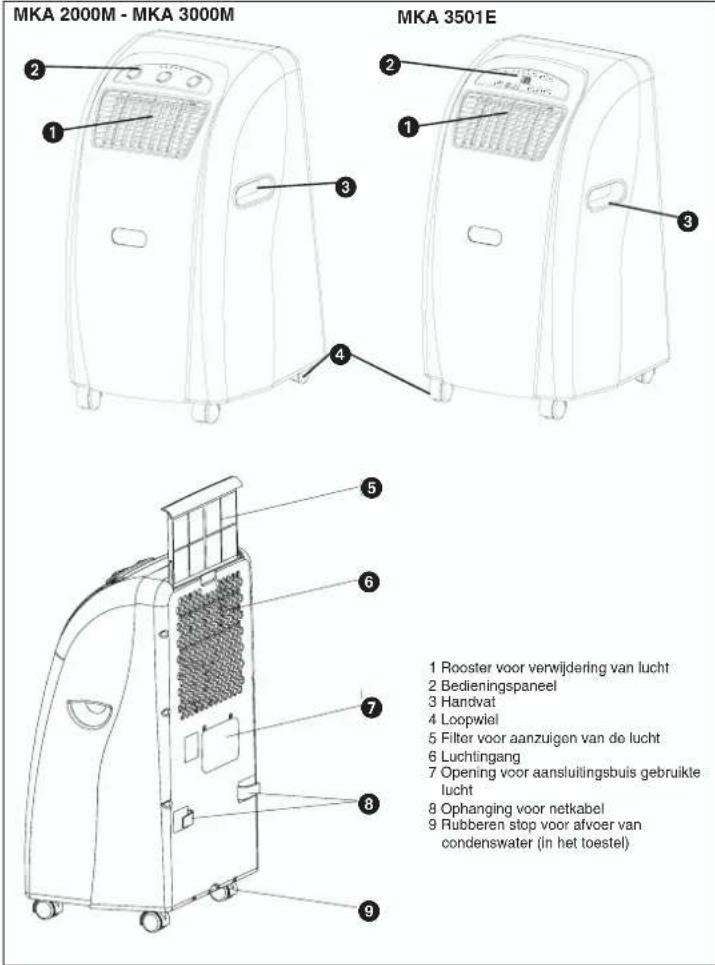

Beschrijving van het toestel

MKA 2000M - MKA 3000M MKA 3501E 1 Rooster voor verwijdering van lucht 2 Bedieningspaneel 3 Handvat 4 Loopwiel 5 Filter voor aanzuigen van de lucht 6 Luchtingang 7 Opening voor aansluitingsbuis gebruikte lucht 8 Ophanging voor netkabel 9 Rubberen stop voor afvoer van condenswater (in het toestel)

26

\* Lees de gebruiksaanwijzing zorgvuldig alvorens het toestel te gebruiken en bewaar dit document goed.

U heeft verstandig gekocht met deze draagbare airconditioninginstallatie. Het toestel is zeer professioneel gebouwd en biedt u jarenlang maximaal comfort, op voorwaarde dat u het toestel volgens de gebruiksaanwijzing gebruikt. Lees deze gebruiksaanwijzing dus zorgvuldig en bewaar ze om later nog iets op te kunnen zoeken.

Voor het gebruik

1. Zet het draagbare toestel altijd op een stabiele ondergrond.
2. Sluit het toestel op het juiste stopcontact aan
3. Sluit de buis voor gebruikte lucht aan op het toestel.

Technische gegevens

MKA 2000 M

Hoeveelheid koelmiddel 440 g

Vermogen 6.000 BTU/h

1510 Kcal/Sh

1758 Watt

Netspanning 230 V \~ 50 Hz

Vermogensopname/Stroom 530 W/2,38 A

Gebruik van lucht max. 440 cbm/h

Grootte van de kamer 55 m

Vermogen tot vochtonttrekking 21,6 l/dag

Snelheid van de ventilator 2

Schakelklok 1-8

Thermostaat 18 - 32°C

Omvang (BxDxH) 40 x 37,7 x 75 cm

Netto gewicht 27 kg

MKA 3501 E

Hoeveelheid koelmiddel 480 g

Vermogen 12.000 BTU/h

3024 Kcal/Std

3529 Watt

Netspanning 230 V \~ 50 Hz

Vermogensopname/Stroom 850 W/4.2 A

Gebruik van lucht max. 520 cbm/Std.

Grootte van de kamer 110 m²

Vermogen tot vochtanttrekking 31,2 l/Tag

Snelheid van de ventilator 2

Schakelklok 1-12 Std.

Thermostaat 18 - 32°C

Omvang (BxDxH) 40 x 37,7 x 75 cm

Netto gewicht 31 kg

Opmerking: Verbruikswaarden werden genoteerd bij een kamertemperatuur van 27°C en een luchtvochtigheid van 60%.

Belangrijke veiligheidsbepalingen

Vermijden van ongevallen

• Zorg ervoor dat de elektrische aansluiting de juiste is.
• Zorg ervoor dat het toestel geïnstalleerd is volgens de gebruiksaanwijzing.
• Kinderen en personen die onder invloed van geneesmiddelen of alcohol zijn moeten van het toestel verwijderd blijven.
• Gebruik dit toestel nooit in de buurt van badkuipen, douches of wastafels.
• Leg geen voorwerpen op de luchtspleten.
• De afstand tot de muur moet minstens 50 cm bedragen.
• Doe de gordijnen voor het raam dicht bij grote zonnestraling of doe de zonnewering dicht.
• Houd de luchtfilter schoon. In normale omstandigheden moet de filter elke maand schoongemaakt worden. De luchtfilter houdt echter ook kleine stofdeeltjes vast, dus het kan in bepaalde omstandigheden nodig zijn de filter vaker schoon te maken. Het toestel mag in geen geval gebruik worden zonder filter.
• Bij het begin zet u de snelheid van de ventilator op de hoogste stand en geeft de thermostaat de grootste koeling. Later kan u de stand op LAGE KOELING zetten en bij de THERMOSTAAT de temperatuur regelen.

Verdere opmerkingen: uur

• Gebruik geen verlengsnoer of stopcontact dat ook voor andere toestellen dan de airconditioninginstallatie gebruikt wordt.
• Bij de koelfunctie moet de warme gebruikte lucht via de buis naar buiten geleid worden. Voor de bijgeleverde set voor de gebruikte lucht is een opening in de muur of het raam nodig.
• Trek altijd de stekker uit het stopcontact na het gebruik of bij onderhoudswerkzaamheden.
• Vermijd contact tussen het toestel en chemische stoffen.
• Onderhoudswerkzaamheden mogen enkel uitgevoerd worden door een professioneel elektro- en koelingsinstallatiebedrijf.

NL

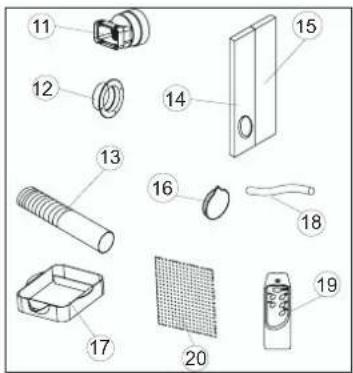

Onderdelen

11 Aansluitingspunt voor gebruikle lucht
12 Leidingsring
13 Buis voor gebruikte lucht
14 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam)
15 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam in het open gebied van het raam. Indien mogelijk mag er geen bijkomende warme lucht van buiten naar binnen in de ruimte komen.)
16 Afdekklep voor opening via het raam of de muur
17 Opvangbak voor condenswater
18 Buis voor waterafvoer
19 Afstandsbediening (MKA 3501 E)
20 Actieve koolfilter

Beschrijving van de werkings- elementen
MKA 2000 M / MKA 3000 M

1 2 3 4 5 6 7

1. Aanduiding van de netspanning
2. Aanduiding van gebruik van ventilator
3. Aanduiding koelfunctie
4. Aanduiding „vol“ van de bak voor condenswater
5. Thermostaat (+18°C bis +32°C)
6. Koel- en ventilatorschakelaar
   Low Fan; High Fan; Low Cool; High Cool en Off-functie
   1-8 uur in te stellen, met de timer-regeling kan de
   installatie aan- en uitgeschakeld worden.
   Off = installatie uitgeschakeld
   Low Fan = ventilator draait traag
   High Fan = ventilator draalt snel
   Low Cool = minder koeling
   High Cool = meer koeling

7. Timer-regeling

Ingebruikname van het toestel

NETSTEKKER Steek de stekker in het

stopcontact.

STARTEN Zet de timer-regeling op ON. Het

toestel begint automatisch te werken. Wanneer de temperatuur boven 23°C komt, begint automatisch de koelfunctie te werken. Wanneer de temperatuur onder 23°C komt, draait enkel nog de ventilator. Het toestel werkt tot het uitgeschakeld wordt.

UITSCHAKELEN Zet de timer-regeling op OFF en

het toestel wordt onmiddellijk uitgeschakeld.

Temperatuur instellen

Stel de thermostaat in volgens uw behoeften. In

wijzerszin stelt u een lagere temperatuur in

Tijdschakelaar (Timer) instellen

Stel de tijdschakelaar in volgens uw behoeften (1-8 uur). Na afloop van de ingestelde tijd, schakelt het toestel zichzelf automatisch uit.

Beschrijving van de werkings- elementen

MKA 3501 E

1 2 3 4 5 6 7 8 9 10 17 19 TUP-UP TUR-UP DOWN SPREAD PULL LOCK INPUT 11 12 13 14 15 16

1. LED „Temperatuur instelling“
2. LED „Kamertemperatuur“
3. LED "Ventilator traag"
4. LED "Ventilator snel"
5. LED „Automatische functie ingeschakeld“
6. LED „Koelfunctie ingesteld“
7. LED „Ventilatorfunctie ingesteld“
8. geen informatie
9. LED „Tijdschakelaar in gebruik“
10. LED „Compressor werkt
11. Keuzeschakelaar „Warmer“
12. Keuzeschakelaar „Kouder“
13. Keuzeschakelaar „Snelheid van de ventilator“
14. Keuzeschakelaar „Functie“
15. Schakelaar voor „Tijdschakelaar“
16. Aan-/Uit-schakelaai
17. LCD aanduidingen

Toestel in- en uitschakelen

Druk op de Aan-/Uit-schakelaar (ON/OFF). Het

toestel start automatisch. Is de

omgevingstemperatuur

Hoger dan 23°C, dan werkt het toestel in de koelfunctie.

Tussen 20°C en 23°C, dan werkt het toestel in de ventilatorfunctie.

De LED's (zie bedieningspaneel) lichten op volgens de functie waarin het toestel werkt.

Opmerking: De LED „Compressor werkt“ (COMP.)

licht enkel op wanneer de compressor ook

daadwerkelijk werkt. Het LCD-bedieningspaneel geeft de huidige temperatuur weer.

Om het toestel uit te schakelen, drukt u nogmaals op de Aan-/Uit-schakelaar.

Functie kiezen

Druk op de keuzeschakelaar „Functie" (MODE) in de

LED van de gekozen functie licht op (zie

bedieningspaneel).

Gewenste temperatuur instellen

Druk op de keuzeschakelaar „warmer”(TEMP.UP) of „kouder” (TEMP.DOWN) om de door u gewenste temperatuur in te stellen. Bij het drukken op de keuzeschakelaars “warmer” of “kouder” wordt de door u gekozen temperatuur weergegeven op het LCD-scherm. Anders geeft het scherm de huidige temperatuur in de kamer weer. Het toestel staat in de koelfunctie ingesteld op 24°C.

Snelheid van de ventilator kiezen

Druk op de keuzeschakelaar „snelheid van de ventilator" (SPEED) om de gewenste snelheid in te stellen.

De LED volgens de gekozen functie licht op (zie bedieningspaneel).

Indien het toestel in de functie „automatisch“ (AUTO) staat, wordt de snelheid van de ventilator

automatisch door het toestel geregeld volgens de temperatuur in de kamer. De overeenkomstige LED licht op. De keuzeschakelaar "snelheid van de ventilator" (SPEED) is gedeactiveerd.

Tijdschakelaar instellen

Druk op de schakelaar „tijdschakelaar“ (TIMER) om de gewenste duur (1-12 uur) in te stellen. Wanneer de tijdschakelaar ingesteld is, schakelt het toestel zichzelf automatisch uit. Wanneer u op de schakelaar “tijdschakelaar” drukt, wordt de door u gekozen tijd weergegeven op het LCD-scherm. Wanneer de tijdschakelaar niet ingeschakeld is, werkt het toestel de hele tijd.

Wanneer u op de schakelaar „tijdschakelaar“ (TIMER) drukt zonder dat er een andere functie gekozen is, kunt u het begintijdstip van werking van het toestel instellen.

Wanneer bijvoorbeeld de lijdschakelaar op "2" staat, begint het toestel automatisch te werken na 2 uur.

Alle functies kunnen ook ingesteld worden met de bijgeleverde afstandsbedlening.

Voor de afstandsbediening heeft u 2 MICRO (AAA)-batterijen nodig.

Om de compressor te ontzien, begint deze pas 3 minuten na het inschakelen te werken. Hetzelfde geldt voor het uitzetten.

Het koelsysteem schakelt zichzelf uit wanneer de kamertemperatuur lager ligt dan de ingestelde waarde op de thermostaat. De luchtcirculatie- en ventilatie loopt verder zoals ingesteld. Wanneer de kamertemperatuur opnieuw stijgt, begint de koeling weer te werken.

NL

INSTELLING VAN DE LUCHTRICHTING

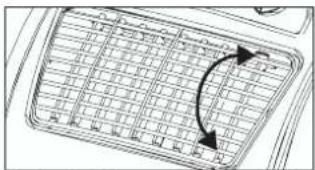

1. lijken van de horizontale ventilatieroosters:


De horizontale richting van de luchtstroom wordt bepaald door de horizontale ventilatieroosters. Deze moeten met de hand ingesteld worden.

1. Ijken van de verticale ventilatieroosters:

   De verticale richting van de luchtstroom wordt bepaald door de verticale ventilatieroosters. Deze moeten met de hand ingesteld worden.

MONTAGE VAN DE BUIS VOOR GEBRUIKTE LUCHT

Gebruik enkel de bijgeleverde buis voor gebruikte lucht. De lengte van de buis liegt tussen 300 mm en 1500 mm. U krijgt de beste koelprestatie met een zo kort mogelijke buis voor gebruikte lucht. Knikken of grote krommingen in de buis moeten vermeden worden, zodat de lucht ongehinderd naar buiten kan stromen. Wanneer u hier niet op let, kan het hele toestel oververhit raken en uitgeschakeld worden. Het toestel kan daardoor beschadigd worden.

Waarschuwing!

De lengte van de buis voor gebruikte lucht is bepaald op de technische specificatie van het toestel. Verleng de buis niet, dat kan tot storingen van het toestel leiden.

Goed

Goed

Fout

A) Montage van de buis voor gebruikte lucht door het open raam

Schuimslof (15) Schuimslof (14) 10 cm

NL

Gebruik de schuimstofstukken en kort deze in als dat nodig is. Leid de buis voor gebruikte lucht door de schuimstofopening naar de open lucht. Beveilig het raam zodat het schuimstof goed vast zit.

Tip: Neem voorzorgsmaatregelen tegen inbraak door het raam.

B) Montage van de buis voor gebruikte lucht door het venster of de muur

• snijd of boor een gat van ca. 130 mm ∅ in het venster of de muur
• stop de leidingsring van buiten naar binnen en maak deze vast
• stop de buis voor gebruikte lucht door de leidingsring
• Wanneer het toestel niet gebruikt wordt, dient u de afdekklep bovenaan op de leidingsring te draaian.

C) Weglopen van condenswater met opvangbak

AL HET CONDENSWATER MOET VOOR HET STOPZETTEN VAN HET TOESTEL OF VOOR EEN VERPLAATSING WEGGEVLOEID ZIJN:

Weglopen van het condenswater met een opvangbak.

Tip MKA 2000 M / MKA 3000 M

Wanneer de opvangbak voor het condenswater vol

is, licht de aanduiding „Opvangbak vol“ op en schakelt de compressor zichzelf automatisch uit, enkel de ventilator draait nog verder. De koelfunctie wordt onderbroken.

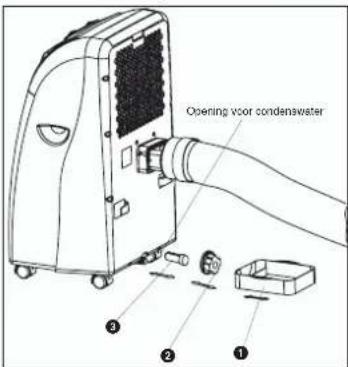

Tip MKA 3501 E

Wanneer de opvangbak voor het condenswater vol is, schakelen de compressor en de motor van de ventilator zichzelf uit. De LED" COMP" knippert. In dit geval maakt u de bak leeg zoals hier onder beschreven wordt:

1. Trek de stekker uit het stopcontact.
2. Schulf de bak (1) onder de schroef (2).
3. Schroef deze los (2).
4. Verwijder de stop (3)
5. Het condenswater loopt in een opvangschaal.
6. Nadat al het condenswater weggelopen is,
   monteert u de stop (3) en de schroef (2) opnieuw.
7. Het toestel kan weer gebruikt worden.

Opening voor condenswater ① ② ③

D) Weglopen van condenswater met condenswaterbuis

1. Trek de stekker uit het stopcontact.
2. Schroef de schroef (2) los.
3. Verwijder de stop (3).
4. Bevestig de condenswaterbuis en maak deze vast met een klem
5. De afvoerbuis kan ook met een ∅18mm buis verlengd worden. Daarvoor moet u het juiste verbindingsstuk gebruiken.

NL

Tip:

De afvoerbuis moet lichtjes naar beneden hellend geplaatst worden.

MKA 2000 M / MKA 3000 M

De aanduiding „bak voor condenswater vol" is buiten werking.

MKA 3501 E

De LED „COMP.“ knippert niet, aangezien de bak niet meer vol kan geraken.

1. Maak de filter vast met de filterhouder.
2. Schuif de filterlijst op zijn plaats.

1. Trek eerst de stekker uit het stopcontact om stroomstoten of brandgevaar te vermijden.

2. Gebruik enkel zachte schoonmaakmiddelen en een zachte doek om de filter en het omhulsel schoon te maken. Gebruik nooit agressieve middelen, benzine, alcohol of een verdunning voor het schoonmaken. Plaats de filter pas terug op zijn plaats wanneer hij droog is.

3. Aan het einde van het seizoen moet u de waterbak leeg maken, de netkabel oprollen, de filter en het omhuisel schoonmaken, de filter wanneer hij droog is opnieuw plaatsen en het toestel best in de oorspronkelijke verpakking opbergen. Leg geen zware voorwerpen op het toestel.

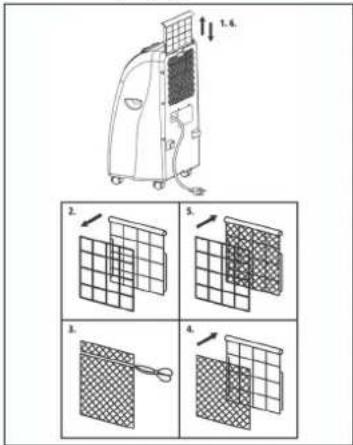

Koolfilter vervangen

1. Verwijder de filterlijst.
2. Verwijder de filterhouder van de filterlijst.
3. Neem de koolfilter uit de zak.
4. Plaats de koolfilter in de filterlijst.

32

Technische gegevens

MKA 3000 M

Hoeveelheid koelmiddel 470 g
Vermogen 10.000 BTU/h	2520 Kcal/Sh2930 Watt
Netspanning 230 V ~ 50 Hz
Vermogensopname/Stroom 830 W/3,9 A
Gebruik van lucht max. 470 cbm/h
Grootte van de kamer 85 m
Vermogen tot vochtonttrekking 26,4 l/dag
Snelheid van de ventilator 2
Schakelklok	1-8
Thermostaat 18 - 32°C
Omvang (BxDxH)	40 x 37,7 x 75 cm
Netto gewicht	29 kg

uur

PROBLEEMOPLOSSING

Wanneer het toestel juist gebruikt wordt, mogen er zich geen problemen voordoen. Bij storingen kunt u de volgende mogelijkheden nagaan, alvorens u de klantendienst contacteert.

Probleem	Mogelijke reden
Toestel werkt niet	Zit de stekker in het stopcontact?Werkt het stopcontact?Ligt de kamertemperatuur onder de ingestelde temperatuur?Is de bak voor condenswater vol?
Toestel koelt niet voldoende	Is er direct zonlicht in de kamer?Zijn de ramen en deuren open?Zijn er heel veel personen in de kamer?Ontstaat er veel warmte in de kamer door een toestel?
Zwakke ventilatie	Is de buis verstopt?Is de filter vuil?Zijn de plaatsen waar de lucht binnen komt of buiten gaat geblokkeerd?
Toestel is te luid	Is het toestel schuin geïnstalleerd?
Compressor werkt niet	Is de bak voor condenswater vol?Is de compressor oververhit en heeft de oververhittingsbescherming de compressor uitgeschakeld, wacht dan tot de compressor afgekoeld is.

Na langdurig gebruik moet het toestel door een professioneel bedrijf nagekeken worden.

i

Op het in de handeling genoemde toestel geven wij 2 jaar garantie voor het geven dat ons product gebruiken mocht verlozen. De periade van 2 jaar goed in met de gevaatovergang of de overname van het toestle door de kiant. De garantie kan enkel worden geolamd op voorwaarde dat het toestel naar behoren is onderthouden en gebruist conform de handeling. Vanzellsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie gelst voor het grongezied van de Bondesrepubliek Deutschland of van de reepolievelijk teken van de regionale hordvorder als survulling van de ter prausse geldende waarlijke voorschillen. Celiene zich tot uw contrapperson van de regional bezogde kantendiereld of tot het hieronder vermaide servicadores te wanden.

PL CERTYFIKAT GWARANCJI

80 Recyclagealternatief I.p.v. het verzoek het toestel terug te sturen; In plaats van het elektrische toestel terug te sturen is alternatief de eigenaar van het toestel gehouden mee te werken aan de adequate recyclage als het eigandom wordt opgegeven. Hiervoor kan het afgedankte toestel eveneens bij een inzamelplaats worden afgeveen waar het toestel wordt verwijderd als bedoeld in de wetgeving in zake afvalverwerking en recyclage. Dit geldt niet voor toebehoorstukken en hulpmiddelen zonder elektrische componenten die bij de afgedankte toestellen zijn bijgevoegd.

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
