| Typ produktu | Przenośny klimatyzator monoblokowy |
| Marka | Einhell |
| Model | MKA 3000 M |
| Wymiary (dł. x szer. x wys.) | 40 x 37,7 x 75 cm |
| Masa netto | 29 kg |
| Zasilanie elektryczne | 230 V ~ 50 Hz |
| Moc pobierana | 790 W (3,9 A) |
| Moc chłodzenia | 10 000 BTU/h (2930 W) |
| Maksymalny przepływ powietrza | 470 m³/h |
| Zdolność osuszania | 26,4 l/dobę |
| Prędkości wentylatora | 2 (Niska / Wysoka) |
| Timer | 1 do 8 godzin |
| Zakres termostatu | 18 °C do 32 °C |
| Ilość czynnika chłodniczego | 470 g |
| Zalecana powierzchnia | do 85 m³ |
| Filtr | Zmywalny filtr powietrza (czyszczenie co miesiąc) |
| Dołączone akcesoria | Wąż powietrza wywiewnego, pierścień przejściowy, zbiornik skroplin, pianki izolacyjne |
| Funkcje | Chłodzenie, tylko wentylacja, osuszanie |
| Bezpieczeństwo | Zabezpieczenie przed przegrzaniem sprężarki |
| Konserwacja | Czyszczenie filtra i obudowy miękką szmatką |
| Przechowywanie | Opróżnić zbiornik wody, wyczyścić i przechowywać w oryginalnym opakowaniu |
| Gwarancja | 2 lata |
Często zadawane pytania - MKA 3000 M EINHELL
Pytania użytkowników dotyczące MKA 3000 M EINHELL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Klimatyzator w formacie PDF za darmo! Znajdź swoją instrukcję MKA 3000 M - EINHELL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MKA 3000 M marki EINHELL.
INSTRUKCJA OBSŁUGI MKA 3000 M EINHELL


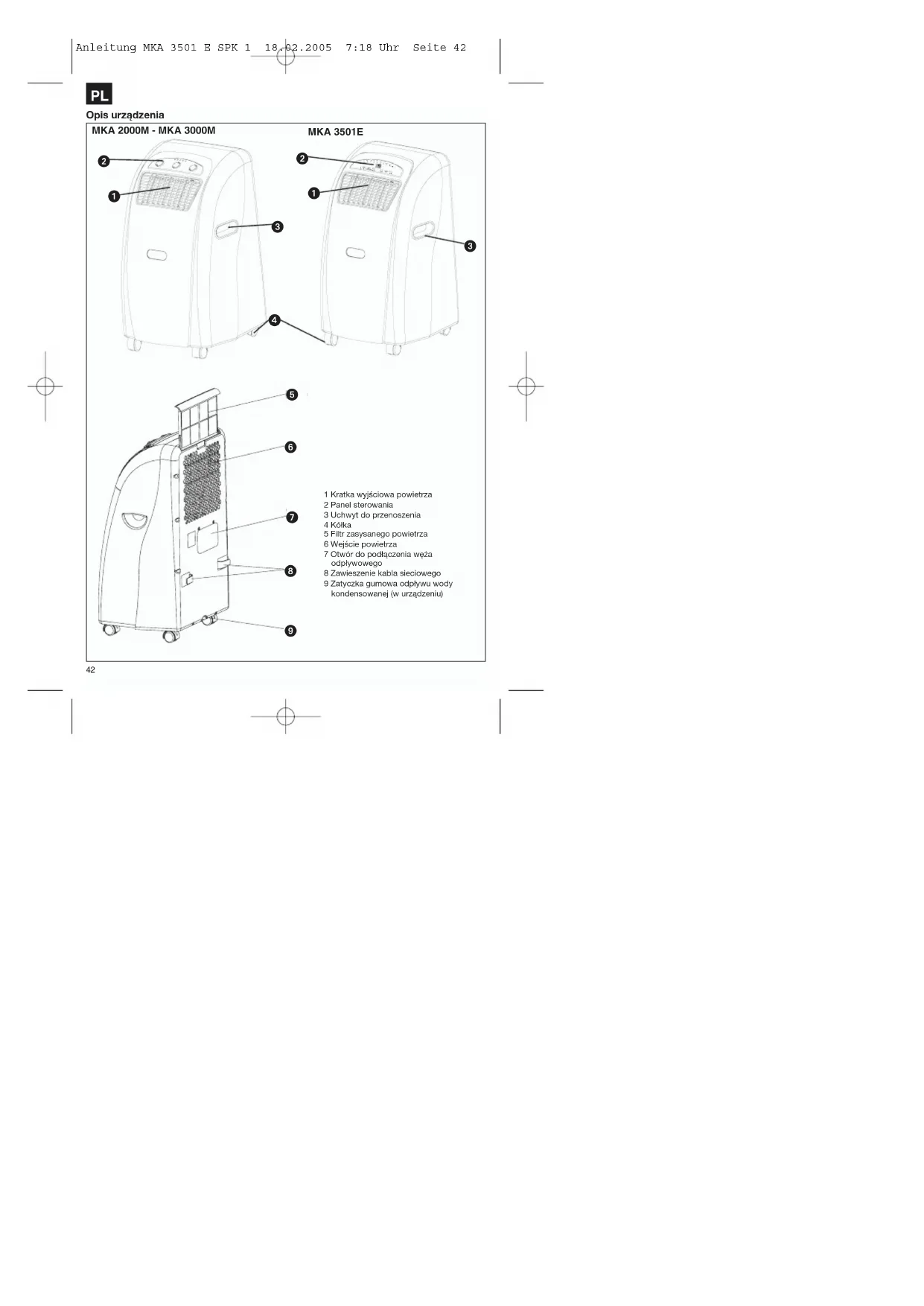

MKA 2000M - MKA 3000M MKA 3501E 1 Kratka wyjściowa powietrza 2 Panel sterowania 3 Uchwyt do przenoszenia 4 Kółka 5 Filtr zasysanego powietrza 6 Wejście powietrza 7 Otwór do podłączenia węża odpływowego 8 Zawieszenie kabla sieciowego 9 Zatyczka gumowa odpływu wody kondensowanej (w urządzeniu)42
\* Dokładnie przeczytać instrukcję obsługi przed uruchomieniem urządzenia i zachować.
Kupując przenośny klimatyzator dokonaliście Państwo dobrego wyboru. Urządzenie jest profesjonalnie skonstruowane i zapewnia maksymalny komfort na wiele lat, jeśli będzie użytkowane zgodnie z instrukcją.
Dokładnie przeczytać instrukcję obsługi i zachować w celu uzyskania późniejszych dodatkowych informacji.
Przed użyciem
- Stawłać urządzenie przenośne zawsze na stabilnym podłożu.
- Podłączyć urządzenie do właściwego gniazdka.
- Podłączyć przewód odpowietrzający do klimatyzatora.
Dane techniczne
MKA 2000 M
| Ilość środka chłodzącego 440g | |
| Moc chłodzenia 6000 BTU/h | 1510 Kcal/h1758 Wat |
| Napięcie sieciowe 230 V–50 Hz |
| Pobór mocy/prądu 530 W/2,38 A |
| Przeptyw powietrza 440 m3/h |
| Objętość pomieszczenia 55 m ^a |
| Wydajność osuszania 21,6 l/dzień |
| Prędkość wentylatora 2 |
| Zegar 1-8 godzin |
| Termostat 18-32°C |
| Wymiary (szer. x gł. x wys.) 40 x 37,7 x 75 cm |
| Waga netto 27 kg |
MKA 3501 E
| Ilość środka chłodzącego 480g | |
| Moc chłodzenia 12000 BTU/h | 3024 Kcal/h |
| 3529 Wat | |
| Napięcie sieciowe 230 V/-50 Hz |
| Pobór mocy/prądu 850 W/4,2 A |
| Przepływ powiatrza 520 m3/h |
| Objętość pomieszczenia 110 m3 |
| Wydajność osuszania 31,2 l/dzień |
| Prędkość wentylatora 2 |
| Zegar 1-12 godzin |
| Termostat 18-32°C |
| Wymiary (szer. x gł. x wys.) 40 x 37,7 x 75 cm |
| Waga netto 31 kg |
Wskazówka: Wartość zużycia zostały wyznaczone w temperaturze pokojowej 27°C i wilgotności powietrza 60%.
Ważne wskazówki bezpieczeństwa
Unikanie wypadków
- Upewnić się, że podłączenie do źródła prądu jest prawidłowe
- Upewnić się, że urządzenie zostało
zainstalowane poprawnie i zgodnie z instrukcją
- Osoby niepełnoletnie, osoby starsze i niepełnosprawni mogą być nieświadomi zagrożeń, które mogą wystąpić podczas użytkowania urządzeń elektrycznych. Dlatego też osoby te mogą używać urządzenie wyłącznie pod nadzorem.
- Nie używać urządzenia w pobliżu zbiorników z woda, wanny i przysznica.
- Nie kłaść żadnych przedmiotów na szczeliny powietrzne.
- Zachować minimalny odstęp od ścian 50 cm.
- Podczas dużego nasłonecznienia zasłonić okna żaluzjami lub roletami.
- Utrzymywać filtr powietrza w czystości. W normalnych warunkach filtr powinien być czyszczony raz w miesiącu. Ponieważ filtr wychwytuje również małe cząstki kurzu, może powstać potrzeba częstszego czyszczenia filtra. Urządzenie w żadnym wypadku nie może być używane bez filtra.
- Przy rozpoczęciu pracy ustawić wentylator na najwyższy poziom prędkości i termostat na najwyższe chłodzenie. Później ustawić na niskie chłodzenie i termostat na wybraną temperaturę.
Dalsze wskazówki
- Nie stosować przedłużacza lub rozgałęźnika, do którego jest podłączone inne urządzenie.
- Podczas funkcji chłodzenia ciepłe powietrze, które jest oddawane przez urządzenie, musi zostać poprowadzone za pomocą węża na zewnątrz. Do poprowadzenia zawartego w dostawie zestawu odprowadzającego konieczny jest otwór w ścianie lub oknie.
- Wyciągnąć wtyczkę zawsze po wyłączeniu urządzenia lub podczas naprawy.
- Unikać kontaktu urządzenia z chemikaliami.
- Prace konserwacyjne i naprawcze mogą zostać przeprowadzone wyłącznie przez autoryzowany serwis lub autoryzowanego partnera producenta.
PL

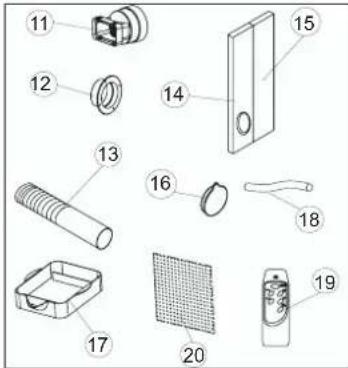

Wyposażenie

11 Króciec podłączeniowy
12 Kółko przepustowe
13 Wąż odpowietrzający
14 Tworzywo piankowe (zostanie włożone przy
ujściu powietrza odprowadzanego przez okno)
15 Tworzywo piankowe (zostanie włożone przy
ujściu powietrza odprowadzanego przez okno w
lego wolnym obszarze. Do pomieszczenia nie
powinno docierać ciepłe powietrze z zewnątrz.)
16 Pokrywa osłaniajaca do przepustu w murze lub
oknie
17 Pojemnik zbierający na wode kondensowana.
18 Przewód odprowadzający wode
19 Pilot (MKA 3501 E)
20 Filtr węglowy
Opis elementów urządzenia
MKA 2000 M/MKA 3000M
Wskaznik napięcia sieciowego
-
Wskaźnik pracy wentylatora
-
Wskaźnik pracy chłodzenia
-
Wskaznik zapelnienia zbiomika na wodę
kondensowaną
-
Temostat (+18°C do +32°C)
-
Włącznik chłodzenia i wentylatora
niskie obroty, wysokie obroty, niskie chłodzenie,
wysokie chłodzenie i funkcja wyłączenia
- Regulator zegara
Możliwość ustawienia czasu 1-8 godzin. Za pomocą
regulatora czasu, urządzenie może zostać
włączone/wyłączone.
Off = urządzenie wyłączone
Low Fan = niski poziom wentylacji
High Fan = wysoki poziom wentylacji
Low Cool = niski poziom chłodzenia
High Cool= wysoki poziom chłodzenia

Uruchomienie urządzenia
Wtyczka Włożyć wtyczkę do gniazdka
sieciowego
Włączenie Regulator czasu ustawić w pozycji
ON. Urządzenie włącza się
automatycznie. Gdy temperatura
przekroczy 23°C włącza się
automatycznie funkcja chłodzenia.
Gdy temperatura jest poniżej 23°C
działa tylko wentylator.
Urządzenie działa aż do momentu,
gdy zostanie wyłączone.
Wyłączenie Ustawić regulator czasowy w
pozycji OFF. Urządzenie wyłącza
się natychmiast.
Ustawienie temperatury
Ustawić termostat w zależności od potrzeb. W
kierunku zgodnym z ruchem wskazówek zegara
może zostać ustawiona temperatura pożądana.
Ustawienie zegara
Ustawić zegar sterujący w zależności od potrzeb na
1-8 godzin. Po minięciu ustawionego czasu urządzenie wyłącza się automatycznie.
Opis panelu sterowania
MKA 3501 E
- Dioda „Temperatura pomieszczenia”
- Dioda „Wolna wentylacja”
- Dioda „Szybka wentylacja"
- Dioda „Ustawiona funkcja automatyczna”
- Dioda „Ustawiona funkcja chłodzenia”
- Dioda „Ustawiona funkcja wentylacji”
- Nie zajęty
- Dioda „Włączony zegar sterujący”
- Dioda „Kompresor działa”
- Przełącznik - cieplej
- Przełącznik – chłodniej
- Przełącznik – prędkości wentylatora
- Przełącznik – funkcje
- Przełącznik zegara sterującego
- Włącznik / wyłącznik
- Wyświetlacz
Włączenie/wyłączenie urządzenia
Przycisnąć włącznik / wyłącznik (ON/OFF).
Urządzenie włącza się automatycznie. Gdy temperatura otoczenia:
- jest wyższa niż 23°C urządzenie pracuje w funkcji chłodzenia
- pomiędzy 20-23°C urządzenie pracuje w funkcji wentylacji
W zależności od funkcji w jakiej pracuje urządzenie, świecą się odpowiednie diody (patrz panel sterowania).
Wskazówka:
Dioda COMP „kompresor działa” świeci się tylko wtedy, gdy kompresor faktycznie działa.
Wyświetlacz wskazuje aktualną temperaturę pomieszczenia.
Aby wyłączyć urządzenie przycisnąć ponownie włącznik / wyłącznik.
Wybranie funkcji
Przycisnąć przełącznik funkcji „MODE” w kolejności automat-chłodzenie-wentylacja. Świeci się dioda odpowiadająca wybranej funkcji (patrz panel sterowania).
Ustawienie wymaganej temperatury
Przycisnać przełącznik „cieplej” (TEMP UP) lub „chłodniej” (TEMP DOWN) w celu ustawienia pożądanej temperatury. Podczas przycisiȩcia przełącznika „cieplej” lub „chłodniej” na wyświetlaczu pojami sie ustawiana temperatura. Poza tym wskaźnik wskazuje zawsze aktualna temperaturę pomieszczenia. Urządzenie w funkcji chlodzenia jest ustawione na temperaturę 24°C.
Wybór prędkości wentylatora
Przycisnąć przełącznik prędkości wentylatora (SPEED) w celu ustawienia wybranej prędkości wentylatora. Świeci się dioda odpowiadająca wybranej funkcji (patrz panel sterowania). Gdy urządzenie jest ustawione w funkcji automatycznej (AUTO), prędkola przełącznik prędkości wentylatora (SPEED).
Ustawienie zegara sterującego
Przycisnać przycisk zegara sterującego (TIMER), aby ustawić czas pracy (1-12 godzin). Świeci się dioda „Włączony zegar sterujący” (TIMER). Gdy zegar sterujący jest włączony, urządzenie wyłącza się automatycznie. Przez przyciśnięcie przełącznika zegara sterującego można odczytać ustawienie czasu, które zostanie pokazane na wyżewielaczu. Gdy zegar sterujący nie jest włączony, urządzenie działa ciągle.
Przyciskając przełącznik zegara sterującego (TIMER) bez uruchamiania żadnej innej funkcji, można ustawić czas włączenia urządzenia.
Gdy zegar sterujący jest ustawiony na „2”, urządzenie włączy się automatycznie po upływie dwóch godzin.
Wszystkie funkcje mogą zostać nastawlone za pomocą dołączonego pilota. Pilot wymaga dwóch baterii typu AAA.
- Aby oszczędzać kompresor, działa on dopiero 3 minuty po włączeniu. To samo dotyczy wyłączenia.
- Układ chłodniczy wyłącza się, gdy temperatura w pomieszczeniu jest niższa niż ta, na którą został ustawiony termostat. Cyrkulacja powietrza-wentylacja działa dalej tak, jak została ustawiona. Gży temperatura pomieszczenia wzrośnie ponownie, chłodzenie włącza się ponownie.
PL

PL
Ustawienie kierunku nadmuchu

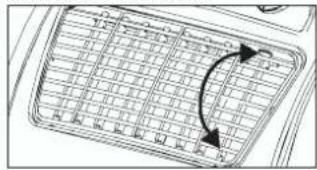

1. Ustawienie poziomych kratek wywietrznika
Poziomy kierunek prądu powietrza jest ustawiany za pomocą poziłomych kratek wywietrznika. Kratki wywietrznika ustawia się ręcznie.

2. Ustawienie pionowych kratek wywietrznika
Pionowy kierunek prądu powietrza jest ustawiany za pomocą pionowych kratek. Kratki wywietrznika ustawia się recznie.

Montaż przewodu odprowadzającego powietrze
Zastosować dołączony przewód odprowadzający powietrze. Długość przewodu odprowadzającego powietrze może się wahać 300-1500 mm. Najlepszą moc chłodzenia uzyskuje się przy zastosowaniu najcótrszego przewodu odpowietrzającego. Należy unikać załamywania i silnych zakoli przewodu, aby powietrze mogło zostać bez przeszkód odprowadzone. W przeciwnym razie może dojść do przegrzania całego urządzenia i jego wyłączenia. Może dojść do uszkodzenia urządzenia.
UWAGA!
Długość węża odprowadzającego powietrze jest uzależniona od parametrów technicznych urządzenia.
Przedłużanie węża może prowadzić do usterek urządzenia.
Wskazówka:
Podjąć środki zaradcze przeciw niedozwolonemu wejściu przez okno.
B) Montaż węża odprowadzającego przez szybę okienną lub ścianę
- Włożyć obręcz przepustową od wewnątrz na zewnątrz i zamocować.
● Włożyć wąż odprowadzający w obręcz przepustową.
- Gdy urządzenie nie jest używane, nałożyć od zewnątrz pokrywę na pierścień.
C) Usuwanie wody z pojemnikiem
Cała zebrana woda kondensowana musi zostać spuszczona przed okresem nieużywania lub przed przestawleniem urządzenia.
Usuwanie wody kondensowanej z pojemnikiem Model MKA 2000 M / MKA 3000 M
Jeśli pojemnik na wodę kondensowaną jest pełny, świeci się wskaźnik zapelnienia zbiornika na wodę i kompresor wyłącza się automatycznie, tylko napęd
wentylatora działa nadal.
Funkcja chłodzenia zostaje przerwana.

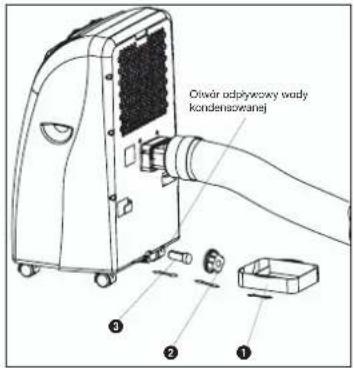

Model MKA 3501 E
Jeśli pojemnik na wodę kondensowaną jest pełny, kompresor I wentylator wyłączają się. Śwleci się dioda „COMP”.
W takim przypadku opróżnić pojemnik wg poniższych wskazówek:
- Wyciągnąć wtyczkę z gniazdka.
- Wsunąć pojemnik (1) pod śrubę spustową (2).
- Odkręcić śrubę spustową (2)
- Usunąć zatyczkę (3)
- Woda spływa do rynienki.
- Po całkowitym opróżnieniu zblomika na wodę włożyć zatyczkę (3) i przykręcić śrubę spustową (2).
- Można ponownie włączyć urządzenie.
- Wyciągnąć wtyczkę z gniazdka.
- Odkręcić śrube spustową (2)
- Usunąć zatyczkę (3)
- Zamontować wąż do wody kondensowanej i zabezpieczyć za pomocą zacisku.
- Wąż odpływowy może zostać przedłużony za pomocą weża o średnicy 18 mm. Użyć do tego pasujący łącznik.
PL
Wskazówka:
Wąż odprowadzający musi przebiegać na zewnątrz w dół.
MKA 2000 M / MKA 3000 M
Wskaźnik zapelnienia zbiornika nie działa.
MKA 3501 E
Nie świeci się dioda COMP, ponieważ zbiomik na wodę nie może zostać bardziej napełniony.


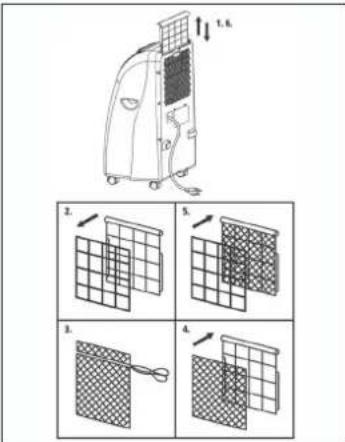

- Wyjąć obudowę filtra.
- Uchwyt filtra wyjąć z obudowy.
- Wyjąć filtr węglowy z opakowania.
- Filtr węglowy włożyć do obudowy filtra.
- Filtr zamocować w uchwycie filtra.
- Wsunąć obudowę filtra.

- Wyciąagnać wtyczke z gniazdka, aby uniknać
porażenia pradem lub powstania ognia. - W celu oczyszczenia filtra i obudowy stosować tylko delikatne środki czyszczące i miękką ściereczkę. Nie stosować do czyszczenia środków żrących, benzyny, alkoholu lub rozpuszczalników. Osadzić filtr dopiero, gdy jest on całkiem suchy.
- Na koniec sezonu opróżnić zbiomik na wodę, zwinąć kabel, wyczyścić filtr i obudowę, włożyć filtr, gdy będzie suchy i przechowywać najlepiej w oryginalnym kartonie. Nie kłaść żadnych ciężkich przedmiotów na urządzeniu.
Dane techniczne
MKA 3000 M
| Ilość środka chłodzącego 470g | |
| Moc chłodzenia 10000 BTU/h | 2520 Kcal/h2930 Wat |
| Napięcie sieciowe 230 V~50 Hz | |
| Pobór mocy/prądu 790 W/3,9 A | |
| Przepływ powietrza 470 m | ^2/h |
| Objętość pomieszczenia 85 m | ^9 |
| Wydajność osuszania 26,4 l/dzień | |
| Prędkość wentylatora 2 | |
| Zegar 1-8 godzin | |
| Termostat 18-32°C | |
| Wymiary (szer. x gł. x wys.) 40 x 37,7 x 75 cm | |
| Waga netto 29 kg | |
Rozwiązywanie problemów
Jeśli urządzenie będzie właściwie eksploatowane, nie dojdzie do usterek. W przypadku wystąpienia usterki sprawdzić następujące możliwości przed skontaktowaniem się z autoryzowanym serwisem.
| Problem | Możliwa przyczyna |
| Urządzenie nie działa Czy wtyczka jest | poprawnie włóżona do kontaktu?Czy w gniazdku jest napięcie?Czy temperatura pomieszczenia jest poniżej temperatury ustawionej?Czy zbiornik na wodę nie jest zapołniony? |
| Urządzenie nie chłodzi wystarczające Czy | na pomieszczenie działają bezpośrednio promienie stłońca?Czy otwarte są drzwi i okna?Czy w pomieszczeniu przebywa wiele osób?Czy w pomieszczeniu znajduje się urządzenie wytwarzające dużą ilość ciepła? |
| Slaba moc wentylacji Czy wąż powietrza | jest zatkany?Czy filtr jest zabrudzony?Czy zablokowane jest wejściu lub ujście powietrza? |
| Urządzenie działa za głośno Urządzenie | jest krzywo ustawione? |
| Kompresor nie działa Zbiornik wody kondensowanej jest pełny? | Jeśli kompresor jest przegrzany i zadziałała ochrona przed przegrzaniem i wyłączyła urządzenie, należy poczekać do ponownego schłodzenia kompresora. |
Po dłuższym użytkowaniu urządzenie powinno zostać sprawdzone przez specjalistę.
ISC GmbH
Eschenstraße 6
D-94405 Landau/Isar
Na opisymie w irodkcji obstugi przysłeciu orówamy 2-śtniej gwarancji, na wypaziek wadłwości naszega produktu. 2-śtni okras gwaranczyjny zaczyna obłowczywać w momencia prześola ryzyka lub przejęcia urządzenia przez ikonta.
Warunkiem skorzyśelnis z uprawnieri guaranteejnych jest prawidowa konserewcja urządzenia, zgodnie z instrucyą ADSKIĄ oraz użytkowanie zgodnie z prazońeczeniem.
Oczyciącchia w okławsie 3.0 zł przełąguja Państwu równiaż uprawinnia gwarancyjne w ramach ustawowej rekojmii. Gwarancja obowazuje na toronie Roubolid Fedecaliną Nomloc lub w krstu growierego budowlaccekań harknowego, jest opsetnienie obwośprzych lokatnie przyspoń ustawowych. Prostny zwotro się do opcoteradziehnego przyszakwa w regionalnym dr上下 obangi kwidna Łu pod podery por iudów i dene serwiatu technicznego.
F GARANTIE
Recycling jako alternatywa wobec obowiązku zwrotu urządzenia: Alternatywnie do obowiązku zwrotu urządzenia elektrycznego do zakończeniu jego użytkowania, właściel jest zobowiązany do współuczestnictwa w jego prawidłowej utylizacji. Wycofaże z ekspotaotacji urządzenie można oddało również do punktu zbiórki surowców wtormych, który przegrowadzi utylizację zgodnie z krajowymi przepisami o odpadach zykorzystać specjalności leuwroców wtormych. Nie dotyczy to osørzetu należące do wyposażenia urządzenia i rodków pomocnicznych nie zawierających elementów elektrycznych.

Zabrania się wyrzucania elektronarzędzi na śmieci.
Zgodnie z Europejską Dyrektywą 2002/96/WE o przeznaczonych na złomowanie elektronarzędziach i sprzęcie elektronicznym oraz jej konwersji na prawo krajowe, elektronarzędzia należy zbierać osobno i oddać do punktu zbiórki surowców wtórnych.
D
Przecruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszozane jest tylko za wyrażną zgodą firny ISC GmbH.
