MKA 3000 M - Climatiseur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur monobloc mobile
Marque	Einhell
Modèle	MKA 3000 M
Dimensions (L x P x H)	40 x 37,7 x 75 cm
Poids net	29 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance absorbée	790 W (3,9 A)
Puissance de refroidissement	10 000 BTU/h (2930 W)
Débit d'air maximum	470 m³/h
Capacité de déshydratation	26,4 L/jour
Vitesses du ventilateur	2 (Low / High)
Minuterie	1 à 8 heures
Plage de thermostat	18 °C à 32 °C
Quantité de réfrigérant	470 g
Surface recommandée	jusqu'à 85 m³
Filtre	Filtre à air lavable (nettoyage mensuel)
Accessoires fournis	Tuyau d'air d'échappement, bague de traversée, réservoir d'eau de condensation, mousses d'isolation
Fonctions	Refroidissement, ventilation seule, déshumidification
Sécurité	Protection contre la surchauffe du compresseur
Entretien	Nettoyage du filtre et du carter avec un chiffon doux
Stockage	Vider le réservoir d'eau, nettoyer et ranger dans l'emballage d'origine
Garantie	2 ans

FOIRE AUX QUESTIONS - MKA 3000 M EINHELL

Comment installer le tuyau d'air d'echappement ?

Utilisez le tuyau fourni (longueur recommandee 300-1500 mm). Pour une fenetre ouverte, utilisez les mousses d'isolation. Pour un trou dans le mur ou la vitre, percez un diametre de 130 mm, placez la bague de traversee et fixez le tuyau. Evitez les plis pour ne pas reduire la performance.

Comment vider le reservoir d'eau de condensation ?

Lorsque le voyant 'reservoir plein' s'allume, debranchez l'appareil. Placez le reservoir sous le bouchon de vidange, devissez le bouchon et retirez le capuchon. L'eau s'ecoule. Revissez ensuite le bouchon. Pour une evacuation continue, utilisez le tuyau de sortie d'eau fourni.

Que faire si l'appareil ne refroidit pas assez ?

Verifiez que le tuyau d'air est correctement installe et non plie. Assurez-vous que les portes et fenetres sont fermees. Nettoyez le filtre a air s'il est encrasse. Eloignez les sources de chaleur. Si le probleme persiste, le reservoir d'eau est peut-etre plein.

Que faire si l'appareil ne s'allume pas ?

Verifiez que la fiche est bien branchee et que la prise est sous tension. Assurez-vous que le thermostat est regle a une temperature superieure a la temperature ambiante. Controlez que le reservoir d'eau de condensation n'est pas plein. Si rien ne fonctionne, contactez le service apres-vente.

Comment nettoyer le filtre a air ?

Debranchez l'appareil. Retirez le cadre du filtre et sortez le support. Lavez le filtre a l'eau tiede avec un detergent doux. Sechez-le completement avant de le remettre. Ne jamais utiliser de produits agressifs. Un nettoyage mensuel est recommande.

Quelle est la puissance de refroidissement ?

Le modele MKA 3000 M offre une puissance de refroidissement de 10 000 BTU/h (2930 W), adaptee pour des pieces jusqu'a 85 m³.

Comment regler la minuterie ?

Tournez le regulateur du timer sur la position ON, puis reglez la duree souhaitee de 1 a 8 heures. L'appareil s'eteindra automatiquement apres le temps ecoule. Pour une mise en marche differee, tournez le timer sans autre fonction active.

Puis-je utiliser une rallonge electrique ?

Non, il est deconseille d'utiliser une rallonge ou une prise multiple. Branchez l'appareil directement sur une prise murale pour eviter tout risque de surchauffe.

Comment stocker l'appareil apres la saison ?

Videz le reservoir d'eau, nettoyez le filtre et le carter, sechez le filtre avant de le remettre. Enroulez le cable secteur et rangez l'appareil dans son emballage d'origine dans un endroit sec. Ne placez pas d'objets lourds dessus.

L'appareil fait du bruit, que faire ?

Assurez-vous que l'appareil est place sur une surface plane et stable. Verifiez que les vis sont serrees. Un bruit de compresseur peut etre normal. Si le bruit est excessif, contactez le service apres-vente.

MODE D'EMPLOI MKA 3000 M EINHELL

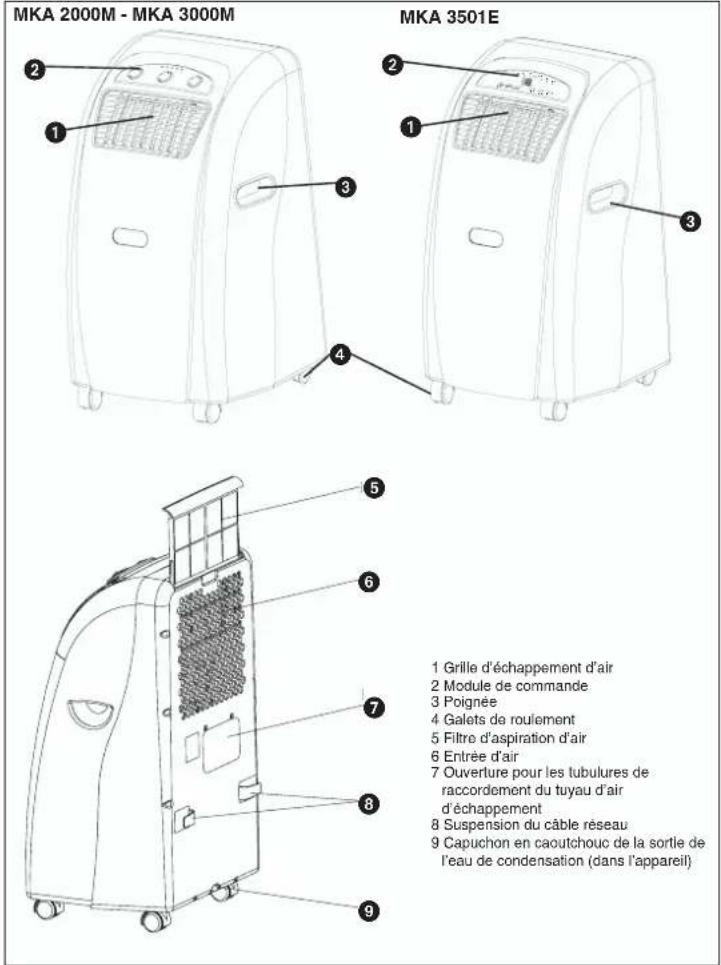

Description de l'appareil

MKA 2000M - MKA 3000M MKA 3501E 1 Grille d'échappement d'air 2 Module de commande 3 Poignée 4 Galets de roulement 5 Filtre d'aspiration d'air 6 Entrée d'air 7 Ouverture pour les tubulures de raccordement du tuyau d'air d'échappement 8 Suspension du câble réseau 9 Capuchon en caoutchouc de la sortie de l'eau de condensation (dans l'appareil)

18

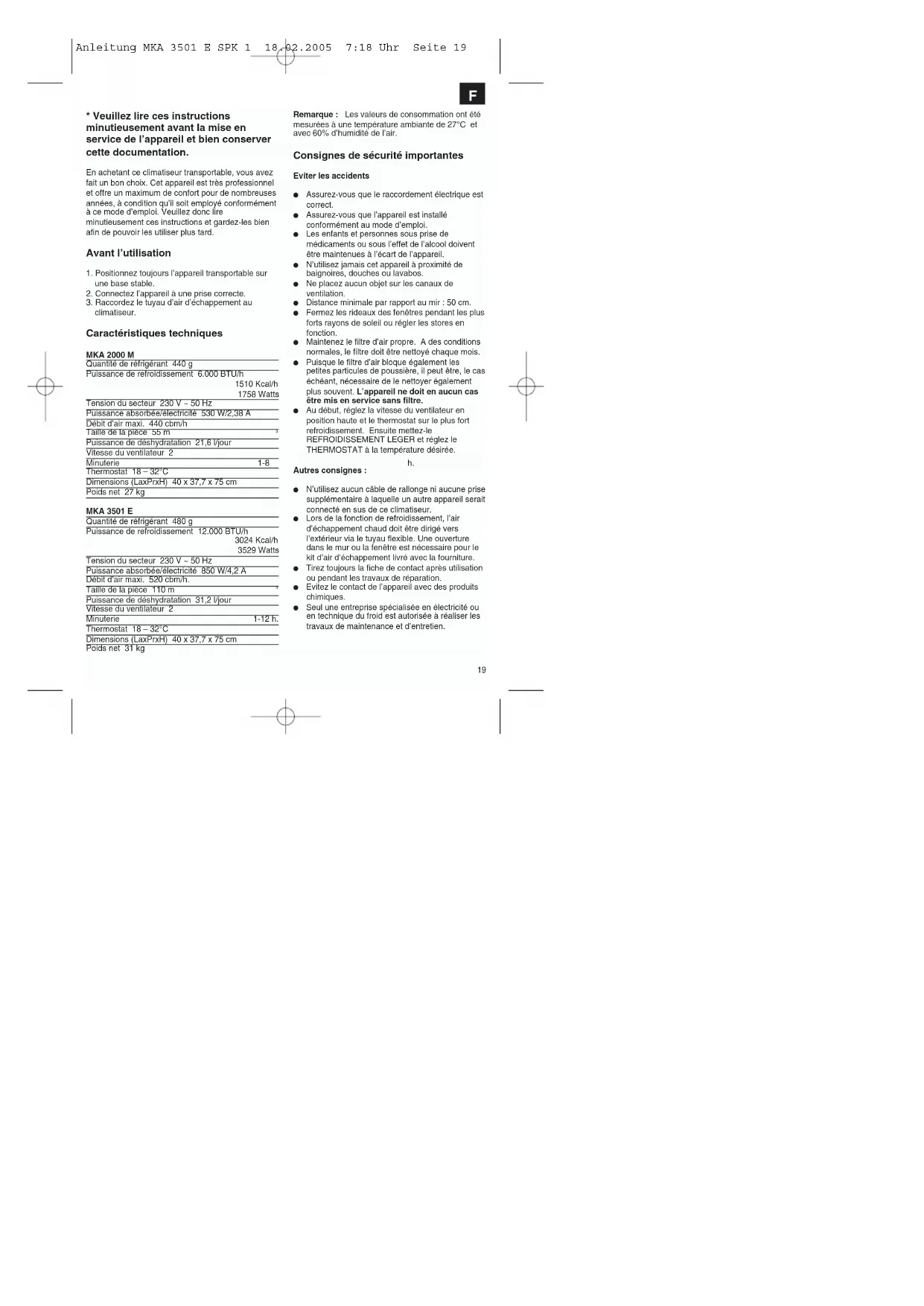

\* Veuillez lire ces instructions minutieusement avant la mise en service de l'appareil et bien conserver cette documentation.

En achetant ce climatiseur transportable, vous avez fait un bon choix. Cet appareil est très professionnel et offre un maximum de confort pour de nombreuses années, à condition qu'il soit employé conformément à ce mode d'emploi. Veuillez donc lire minutieusement ces instructions et gardez-les bien afin de pouvoir les utiliser plus tard.

Avant l'utilisation

1. Positionnez toujours l'appareil transportable sur une base stable.
2. Connectez l'appareil à une prise correcte.
3. Raccordez le tuyau d'air d'échappement au
   climatiseur.

Caractéristiques techniques

MKA 2000 M
Quantité de réfrigérant 440 g

Puissance de refroidissement 6.000 BTU/h

1510 Kcal/h

1758 Watts

Tension du secteur 230 V \~ 50 Hz

Puissance absorbée/électricité 530 W/2,38 A
Débit d'air maxi. 440 cbm/h
Taille de la pièce 55 m	1
Puissance de déshydratation 21,6 l'jour
Vitesse du ventilateur 2
Minuterie	1-8
Thermostat 18 - 32°C
Dimensions (LaxPrxH) 40 x 37,7 x 75 cm
Poids net 27 kg

MKA 3501 E

Quantité de réfrigérant 480 g

Puissance de refroidissement	12.000 BTU/h
	3024 Kcal/h
	3529 Watts

Tension du secteur 230 V - 50 Hz

Puissance absorbée/électricité 850 W/4,2 A
Débit d'air maxi. 520 cbm/h.
Taille de la pièce 110 m	3
Puissance de déshydratation 31,2 l/jour
Vitesse du ventilateur 2
Minuterie	1-12 h.
Thermostat 18 - 32°C
Dimensions (LaxPrxH) 40 x 37,7 x 75 cm
Poids net 31 kg

Remarque : Les valeurs de consommation ont été mesurées à une température ambiante de 27°C et avec 60% d'humidité de l'air.

Consignes de sécurité importantes

Eviter les accidents

• Assurez-vous que le raccordement électrique est correct.
  • Assurez-vous que l'appareil est installé
  conformément au mode d'emploi.
• Les enfants et personnes sous prise de médicaments ou sous l'effet de l'alcool doivent être maintenues à l'écart de l'appareil.
• N'utilisez jamais cet appareil à proximité de baignoires, douches ou lavabos.
• Ne placez aucun objet sur les canaux de ventilation.
• Distance minimale par rapport au mir : 50 cm.
• Fermez les rideaux des fenêtres pendant les plus forts rayons de soleil ou régler les stores en fonction.
• Maintenez le filtre d'air propre. A des conditions normales, le filtre doit être nettoyé chaque mois.
• Puisque le filtre d'air bloque également les petites particules de poussière, il peut être, le cas échéant, nécessaire de le nettoyer également plus souvent. L'appareil ne doit en aucun cas être mis en service sans filtre.
• Au début, réglez la vitesse du ventilateur en position haute et le thermostat sur le plus fort refroidissement. Ensuite mettez-le REFROIDISSEMENT LEGER et réglez le THERMOSTAT à la température désirée.

h.

Autres consignes :

• N'utilisez aucun câble de rallonge ni aucune prise supplémentaire à laquelle un autre appareil serait connecté en sus de ce climatiseur.
• Lors de la fonction de refroidissement, l'air d'échappement chaud doit être dirigé vers l'extérieur via le tuyau flexible. Une ouverture dans le mur ou la fenêtre est nécessaire pour le kit d'air d'échappement livré avec la fourniture.
• Tirez toujours la fiche de contact après utilisation ou pendant les travaux de réparation.
• Evitez le contact de l'appareil avec des produits chimiques.
• Seul une entreprise spécialisée en électricité ou en technique du froid est autorisée à réaliser les travaux de maintenance et d'entretien.

F

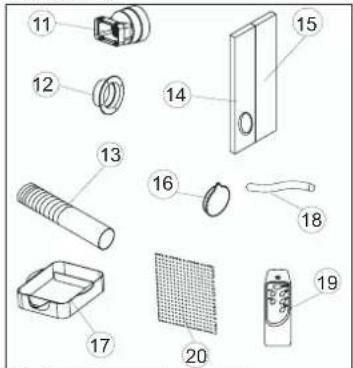

Accessoires

11 Tubulures de raccordement de l'air d'échappement
12 Bague de traversée
13 Tuyau d'air d'échappement
14 Caoutchouc mousse (est employé en cas d'échappement d'air par la fenêtre ouverte)
15 Caoutchouc mousse (est employé en cas d'échappement d'air par la fenêtre ouverte dans la zone encore ouverte de la fenêtre). Il faut éviter dans la mesure du possible que de l'air chaud ne s'immisce en sus dans la salle en provenant de l'extérieur.
16 Capuchon pour la fenêtre - le passage de mur
17 Réservoir de réception pour l'eau de
condensation
18 Tuyau de sortie d'eau
19 Télécommande (MKA 3501 E)
20 Filtre à charbon actif

Description des organes de commande MKA 2000 M / MKA 3000 M

1 2 3 4 5 6 7

1. Affichage de la tension réseau
2. Affichage de service du ventilateur
3. Témoin de fonctionnement de refroidissement
4. Affichage du réservoir d'eau condensée „plein“
5. Thermostat (+18°C à +32°C)

6. Interrupteur de refroidissement et du ventilateur Low Fan; High Fan; Low Cool; High Cool et fonction Off

7. Régulateur du timer

1-8 heures réglables : L'installation peut être mise

EN/HORS circuit à l'aide du régulateur du timer.

Low Fan = ventilateur fonctionne lentement

High Fan = ventilateur fonctionne rapidement

Low Cool = moins de refroidissement

High Cool = plus de refroidissement

Mise en service de l'appareil

FICHE DE CONTACT Mettez la fiche de contact dans la prise de courant fixer

DEMARRER régler le régulateur du

timer sur ON. L'appareil se

met alors automatiquement

en marche. Lorsque la

température dépasse

23°C, la fonction de

refroidissement commence

automatiquement. Lorsque

cependant, la températur

reste inférieure à 23°C,

seul le ventilateur est en

circuit. L'appareil

fonctionne jusqu'à ce qu'il

soit mis hors circuit.

MISE HORS CIRCUIT Tournez le régulateur du

timer sur « OFF » et

l'appareil se met tout de

suite hors circuit.

Régler la température

Réglez le thermostat en fonction de vos besoins.

Dans le sens des aiguilles d'une montre, on règle

une température de consigne basse.

Régler la minuterie (timer)

Réglez la minuterie en fonction de vos besoins (1 à 8 h). Après écoulement du temps réglé, l'apparell se détecte automatiquement.

Description des organes de commande MKA 3501 E

1 2 3 4 5 6 7 8 9 10 17 19 TEMP UP TEMP DOME SPEE ROSE TWEI ON OFF 11 12 13 14 15 16

1. Voyant „réglage de la température“
2. Voyant „température ambiante“
3. Voyant „ventilateur lentement“
4. Voyant „ventilateur rapidement“
5. Voyant „fonctionnement automatique réglé“
6. Voyant „fonction de refroidissement réglé“
7. Voyant „fonction de ventilateur réglé“
8. non affecté
9. Voyant „minuterie actionnée“
10. Voyant „compresseur fonctionne“
11. Sèlecteur „plus chaud“
12. Sélecteur „plus froid“
13. Sélecteur „vitesse du ventilateur“
14. Sèlecteur „fonction“
15. Interrupteur de la „minuterie“
16. Interrupteur Marche/Arrêt
17. Champ d'affichage à cristaux liquides

Mettre l'appareil en et hors service

Appuyez sur l'interrupteur Marche / Arrêt (ON/OFF) L'appareil démarre automatiquement Si la température ambiante :

- est supérieure à 23°C, l'appareil fonctionne en

mode de refroidissement

- se trouve entre 20°C et 23°C, l'appareil

fonctionne en mode ventilateur. Conformément au mode dans lequel l'appareil fonctionne, les voyants s'allument (cf. tableau de commande).

Remarque : le voyant „compresseur fonctionne" (COMP.) s'allume uniquement lorsque le compresseur fonctionne aussi. Le champ d'affich à cristaux liquides indique la température ambiar actuelle.

Pour mettre l'appareil hors circuit, appuyez encore une fois sur l'interrupteur Marche / Arrêt.

Sélectionner la fonction

Appuyez sur le sélecteur „fonction“ (MODE) dans l'ordre suivant : „automatique“, „refroidir“,

„ventilateur“. Le voyant correspondant à la fonction sélectionnée s'allume (cf. tableau de commande).

Régler la température de consigne

Appuyez sur le sélecteur „plus chaud“ (TEMP.UP) ou „plus froid“ (TEMP.DOWN) afin de régler la température de consigne désirée. En appuyant sur le sélecteur „plus chaud” ou „plus froid“, la température de consigne désirée s'affiche dans le champ d'affichage à cristaux liquides. Sinon, le champ d'affichage à cristaux liquides indique toujours la température ambiante actuelle. L'appareil est réglé sur 24°C en mode de refroidissement.

Sélectionner la vitesse du ventilateur

Appuyez sur le sélecteur „vitesse du ventilateur“ (SPEED) afin de régler la vitesse de ventilateur désirée.

Le voyant correspondant à la fonction sélectionnée s'allume (cf. tableau de commande).

Si l'appareil est en "fonctionnement automatique"

(AUTO), la vitesse du ventilateur est sélectionné automatiquement par l'appareil en fonction de la température ambiante. Le voyant correspondant s'allume. Le sélecteur „vitesse du ventilateur” (SPEED) est désactivé.

Régler la minuterie

Appuyez sur l'interrupteur de la „minuterie“ (TIMER) afin de déterminer la durée de service désirée (1 - 12 h). Le voyant „minuterie actionnée“ (TIMER) s'allume. Lorsque la minuterie est réglée, l'appareil sé met automatiquement hors circuit. En appuyant sur l'interrupteur „minuterie“, le temps que vous avez réglé s'affiche dans le champ d'affichage à cristaux liquides. Si la minuterie n'est pas en circuit, l'appareil fonctionne constamment.

Appuyez sur l'interrupteur de la „minuterie“ (TIMER) sans qu'une autre fonction ne soit en circuit et vous pourrez déterminer le moment de mise en circuit de l'appareil.

Si p. ex. la minuterie est sur „2", l'appareil se met automatiquement en circuit au bout de 2 heures. Toutes les fonctions peuvent également se régler via la télécommande fournie.

La télécommande a besoin de 2 piles MICRO (AAA). Afin de ménager le compresseur, il se met en circuit que 3 minutes après la mise en circuit de l'appareil. Même chose à la mise hors service.

Le système de refroidissement se met hors circuit lorsque la température ambiante est inférieure à celle réglé au thermostat. La circulation de l'air (ventilation) continue à fonctionner comme elle est

F

F

règlée. Lorsque la température ambiante remonte, le système de refroidissement se met à nouveau en marche.

REGLAGE DU SENS DE L'AIR

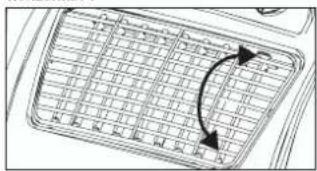

1. Ajustement des grilles de ventilation horizontale :


le sens horizontal du courant d'air est déterminé par les grilles de ventilation horizontales. Elles doivent être réglées à la main.

1. Ajustage des grilles de ventilation verticales :


le sens vertical du courant de l'air est déterminé par les grilles de ventilation verticales. Elles doivent être réglées à la main.

MONTAGE DU TUYAU D'AIR D'ECHAPPEMENT

Utilisez exclusivement le tuyau d'air d'échappement fourmi. La longueur du tuyau d'air d'échappement peut varier de 300 mm à 1500 mm. Le tuyau le plus court est celui qui donne la meilleure puissance de refroidissement. Des plis ou courbes prononcées du tuyau d'air d'échappement doivent être évites afin que l'air d'échappement puisse sortir sans obstacle vers l'extérieur. Si ce point n'est pas respecté, cela peut entraîner une surchauffe de l'appareil complet et mettre l'appareil hors circult. Ce qui pourrait endommager l'appareil.

Avertissement!

La longueur du tuyau d'air d'échappement est adaptée à la spécification technique de l'appareil. No rallongez pas le tuyau flexible, cela peut entraîner

des dérangements de l'appareil.

Correct

Correct

A) Montage du tuyau d'air d'échappement par la fenêtre ouverte

Utilisez les pièces de matière plastique et raccourcissez-les en cas de besoin. Dirigez le tuyau d'air d'échappement jusqu'à l'air libre en le passant dans l'ouverture en mousse. Bloquez la fenêtre pour que le caoutchouc mousse tienne bien.

Remarque : Prenez des mesures pour éviter que personne ne pénètre sans autorisation par la fenêtre.

B) Montage du tuyau d'air d'échappement par la vitre ouverte ou le mur

Muir ou vitre Bague de traversée

• Découpez ou percez un trou d'env. 130 mm de O dans la vitre ou le mur.
• Placez la bague de traversée de l'extérieur vers l'intérieur et fixez-la.
• Enfichez le tuyau d'air d'échappement dans la bague de traversée.
• Lorsque l'installation n'est pas en service, enfichez le capot de recouvrement de l'extérieur sur la bague de traversée.

C) Vidange de l'eau de condensation avec le réservoir d'eau

TOUTE L'EAU CONDENSEE DOIT ETRE DEGAGEE AVANT LA MISE HORS CIRCUIT OU LE DEPLACEMENT DE L'APPAREIL :

Vidange de l'eau de condensation avec réservoir.

Remarque MKA 2000 M / MKA 3000 M

Lorsque le réservoir d'eau de condensation est plein, l'affichage „réservoir d'eau de condensation plein“ s'allume et le compresseur se met automatiquement hors circuit, seul le moteur du ventilateur continue à toumer. La fonction de refroidissement s'interrompt.

Remarque MKA 3501 E

Lorsque le réservoir d'eau de condensation est plein, le compresseur et le moteur du ventilateur se mettent hors circuit. Le voyant „COMP“ clignote. Dans ce cas, les réservoirs se vident comme décrit plus bas :

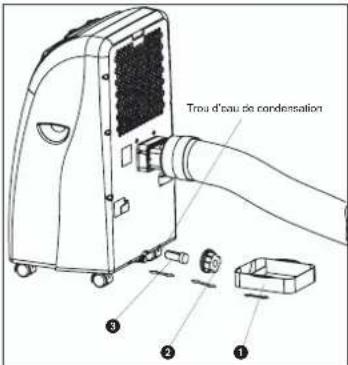

1. Tirez la fiche de contact.
2. Poussez le réservoir (1) sous le bouchon de vidange (2)
3. Dévissez le bouchon de vidange (2)
4. Retirer le bouchon (3)
5. L'eau de condensation coule dans la poche de vidange.

6. Une fois le réservoir d'eau de condensation complètement vidé, remontez le bouchon (3) et le bouchon fileté de décharge (2).

7. On peut remettre l'appareil en service.

Trou d'eau de condensation ① ② ③

D) Vidange de l'eau de condensation avec le tuyau d'eau de condensation

1. Tirez la fiche de contact.
2. Dévisser le bouchon fileté d'écoulement (2)
3. Retirer le bouchon (3)
4. Enfichez le tuyau d'eau de condensation et bloquez à l'aide de la bride de fixation

F

F

1. Le tuyau flexible d'écoulement peut être rallongé avec un tuyau de ∅18mm. Utilisez pour ce faire un raccord convenable.

Remarque :

Le tuyau d'écoulement doit être guidé légèrement en pente vers l'extérieur.

MKA 2000 M / MKA 3000 M

L'affichage "réservoir d'eau de condensation plein" est hors circuit.

MKA 3501 E

Les voyants "COMP." ne clignotent pas car le récipient ne peut plus se remplir complètement.

Tuysu d'eau de condensation

Tuyau d'eau de condensation Tuyau d'eau réduit 0.18 mm

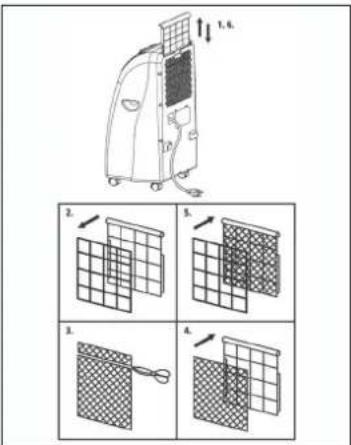

Remplacez le filtre à charbon

1. Retirez le cadre de filtre
2. Retirez le support de filtre du cadre de filtre
3. Prenez le filtre à charbon de la poche
4. Placez le filtre à charbon dans le cadre du filtre
5. Fixez le filtre au support de filtre
6. Poussez le cadre de filtre

1. Tirez tout d'abord la fiche de contact afin d'éviter
   une décharge électrique ou tout risque d'incendie
2. Utilisez exclusivement des produits de nettoyage doux et un chiffon doux pour le nettoyage du filtre et du carter. N'utilisez jamais de produits agressifs, ni d'essence, d'alcools ou de diluants pour le nettoyage. Remettez le filtre en place que lorsqu'il est sec.
3. A la fin de la saison, vldez le réservoir d'eau, enroulez le câble secteur, nettoyez le filtre et le carter, remettez le filtre en place lorsqu'il est sec, et remettez l'appareil dans don emballage d'origine, de préférence, afin de le stocker. Ne placez aucun objet lourd sur l'appareil.

Caractéristiques techniques
MKA 3000 M

Quantité de réfrigérant 470 g
Puissance de refroidissement 10.000 BTU/h2520 Kcal/h2930 Watts
Tension du secteur 230 V ~ 50 Hz
Puissance absorbee/electricite 790 W/3,9 A
Debit d'air maxi. 470 cbm/h
Taille de la pièce 85 m	3
Puissance de deshydratation 26,4 l/jourVitesse du ventilateur 2
Minuterie	1-8
Thermostat 18 - 32°C
Dimensions (LaxPrxH)	40 x 37,7 x 75 cm
Poids net	29 kg

RÉSOLUTION DE PROBLÈMES

Lorsque l'appareil est correctement exploité, aucun dérangement ne devrait se produire. En cas de dérangement, vérifiez les possibilités suivantes avant d'appeler le service après-vente.

Problème [ ]	Raison probable
L'appareil ne fonctionne pas!	La fiche de contact est-elle correctement enfichée ?La prise de courant est-elle sous tension ?La température ambiante est-elle inférieure à celle réglée ?Le réservoir d'eau de condensation est-il plein ?
L'appareil ne refroidit pas suffisamment !	La salle est-elle exposée directement au soleil ?Les portes et fenêtres sont-elles ouvertes ?Y-a-t-il beaucoup de personnes dans la salle ?Un appareil peut générer de la chaleur dans la pièce.
Puissance d'aération faible !	Le tuyau flexible à air est-il bouché ?Le filtre est-il encrassé ?L'entrée ou la sortie d'air est-elle bloquée ?
L'appareil est trop fort ]	L'appareil est-il placé sur une surface accidentée/penchée ?]
Le compresseur ne marche pas!	Le réservoir d'eau de condensation est-il plein ?Si le compresseur surchauffe et que la protection contre la surchauffe met le compresseur hors circuit, attendez jusqu'à ce que compresseur soit à nouveau refrodi.[

Après une longue période d'utilisation, l'appareil doit être contrôlé par une entreprise spécialisée.

NL

Nous fournisseons une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vue de notre produit. Le cela de 2 une commences avec la transmission ou risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valeur de la garantie est un entretion en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 years.

La garantie est valable pour l'ensemble de la République Fédicrale d'Allemagne ou des pays respectifs du personaire commercial principal en complément des prescriptions legales locales. Veutiez neter l'interlocuteur du service après-vente compètent pour votre région ou l'adresse mentionnaire ci-dessous

① CERTIFICATO DI GARANZIA

- Possibilité de recyclage en alternative à la demande de renvo! Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fourmies sans composants électroniques.

① Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Le répression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incompiète, n'est autorisée qu'avec l'agrément exorés de l'entreprise ISC GmbH.

P
