Producttype	Mobiele airconditioner
Merk	Einhell
Model	MKA 2000 M
Koelvermogen	6.000 BTU/u - 1510 Kcal/u - 1758 Watt
Netspanning	230 V - 50 Hz
Opgenomen vermogen	530 W / 2,38 A
Max. luchtdebiet	440 m³/u
Aanbevolen ruimteoppervlak	55 m²
Ontvochtigingsvermogen	21,6 L/dag
Ventilatorsnelheden	2
Timer	1 tot 9 uur
Thermostaatbereik	18 °C tot 32 °C
Afmetingen (B x D x H)	40 x 37,7 x 75 cm
Netto gewicht	27 kg
Hoeveelheid koelmiddel	440 g
Filters	Luchtinlaatfilter (wasbaar), actief koolfilter (optioneel)
Inbegrepen accessoires	Uitlaatluchtslang, doorvoerring, vensterkap, condenswaterreservoir, waterafvoerslang, afstandsbediening
Garantie	2 jaar
Onderhoud	Maandelijks het luchtfilter reinigen met een zachte doek en een mild reinigingsmiddel. Gebruik geen agressieve producten.
Veiligheidsinstructies	Gebruik geen verlengsnoer. Houd een minimale afstand van 50 cm tot muren. Verstop de luchtinlaten en -uitlaten niet.
Repareerbaarheid	Onderhouds- en reparatiewerkzaamheden moeten worden uitgevoerd door een gespecialiseerd bedrijf in elektriciteit of koeltechniek.

Veelgestelde vragen - MKA 2000 M EINHELL

Hoe installeer ik de uitlaatluchtslang van de Einhell MKA 2000 M airconditioner?

Gebruik uitsluitend de meegeleverde slang. Sluit deze aan op de opening aan de achterkant van het apparaat. Voor afvoer via een open raam, gebruik de schuimrubberen stukken om de opening af te dichten. Voor installatie door een muur of glas, boor een gat van 130 mm diameter en plaats de doorvoerring. De slanglengte moet tussen 300 mm en 1500 mm zijn, zonder scherpe bochten, om oververhitting te voorkomen.

Wat te doen wanneer het lampje 'condenswaterreservoir vol' brandt?

Wanneer dit lampje brandt, stopt de compressor maar blijft de ventilator draaien. Haal de stekker uit het stopcontact, plaats een bak onder de aftapdop, draai de dop los en verwijder de dop om het water af te tappen. Plaats de dop en de afsluitdop terug en sluit het apparaat weer aan.

Hoe reinig ik het luchtfilter van de MKA 2000 M airconditioner?

Haal eerst de stekker uit het stopcontact. Verwijder het filterframe en vervolgens de houder. Reinig het filter met een zachte doek en een mild reinigingsmiddel. Gebruik nooit benzine, alcohol of verdunningsmiddelen. Plaats het filter pas terug als het droog is. Het wordt aanbevolen om het filter één keer per maand te reinigen onder normale omstandigheden.

De airconditioner koelt niet voldoende, wat controleren?

Controleer of de ruimte niet direct aan zonlicht is blootgesteld, of deuren en ramen gesloten zijn, of er niet te veel mensen of warmteproducerende apparaten zijn. Zorg ervoor dat het luchtfilter niet vuil is, de uitlaatluchtslang niet verstopt is en de luchtinlaat of -uitlaat niet geblokkeerd is.

Wat is het aanbevolen maximale oppervlak voor de MKA 2000 M?

De handleiding geeft aan dat het aanbevolen kameroppervlak 55 m² is, bij een koelvermogen van 6.000 BTU/u.

De compressor start niet, waarom?

Mogelijke oorzaken: het condenswaterreservoir kan vol zijn (lampje brandt), de omgevingstemperatuur kan lager zijn dan de ingestelde temperatuur op de thermostaat, of de compressor kan in oververhittingsbeveiliging zijn. Wacht tot hij is afgekoeld voordat u hem opnieuw start.

Kan ik een verlengsnoer gebruiken met deze airconditioner?

Nee, het wordt ten zeerste afgeraden een verlengsnoer of stekkerdoos te gebruiken. Sluit het apparaat direct aan op een geaard 230 V - 50 Hz stopcontact.

Hoe stel ik de timer in op de MKA 2000 M?

Draai de timerregelaar naar ON voor continu gebruik. Voor een uitgestelde start, stel de timer in op de gewenste stand (1 tot 9 uur) in de uit-stand. Het apparaat start na de vertraging. Voor een geprogrammeerde stop, draai de regelaar tijdens het gebruik naar de gewenste duur.

Hoe berg ik de airconditioner op na het seizoen?

Leeg het condenswaterreservoir volledig. Reinig het filter en de behuizing. Rol het netsnoer op. Plaats het droge filter terug. Berg het apparaat bij voorkeur op in de originele verpakking en plaats er geen zware voorwerpen op.

Welke accessoires worden meegeleverd met de Einhell MKA 2000 M airconditioner?

De verpakking bevat: de airconditioner, een uitlaatluchtslang, een doorvoerring, een raamkap, een condenswaterreservoir, een waterafvoerslang, raamafdichtingsschuim en een afstandsbediening (batterijen niet inbegrepen).

GEBRUIKSAANWIJZING MKA 2000 M EINHELL

D Bedienungsanleitung Klimagerät
GB Operating Instructions Air Conditioner
F Mode d'emploi Climatiseur
NL Gebruiksaanwijzing Klimatiseringstoestel
① Istruzioni per l'uso Climatizzatore
PL Instrukcja obsługi Klimatyzator

1

CE

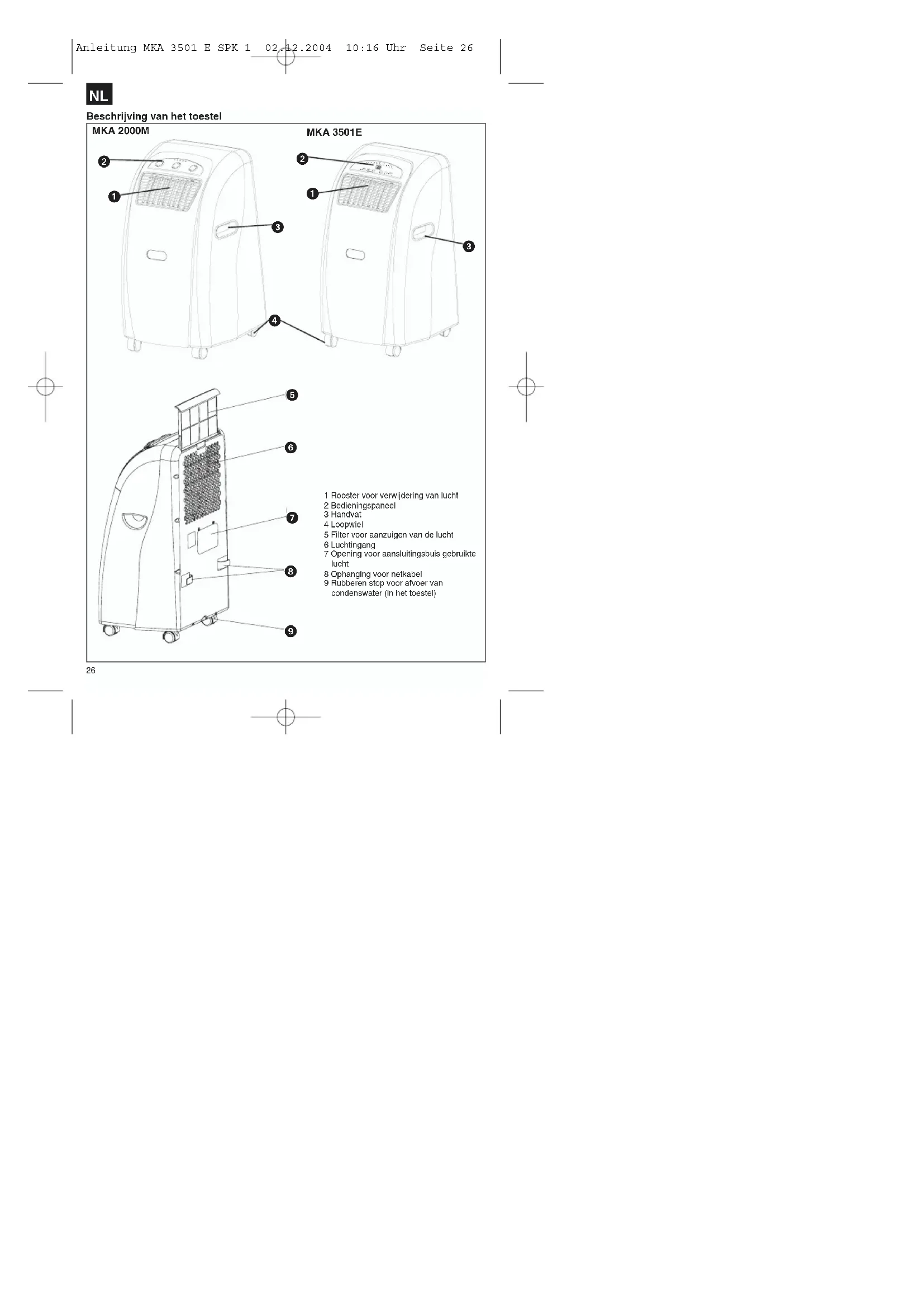

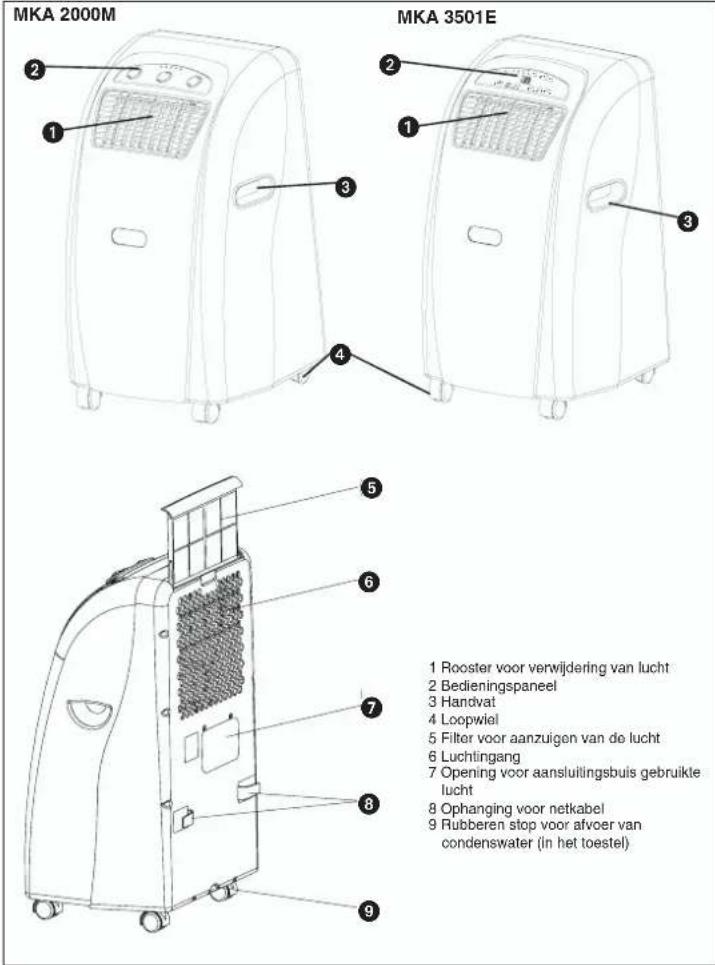

Beschrijving van het toestel

MKA 2000M MKA 3501E 1 Rooster voor verwijdering van lucht 2 Bedieningspaneel 3 Handvat 4 Loopwiel 5 Filter voor aanzuigen van de lucht 6 Luchtingang 7 Opening voor aansluitingsbuis gebruikte lucht 8 Ophanging voor netkabel 9 Rubberen stop voor afvoer van condenswater (in het toestel)

26

NL

\* Lees de gebruiksaanwijzing zorgvuldig alvorens het toestel te gebruiken en bewaar dit document goed.

U heeft verstandig gekocht met deze draagbare airconditioninginstallatie. Het toestel is zeer professioneel gebouwd en biedt u jarenlang maximaal comfort, op voorwaarde dat u het toestel volgens de gebruiksaanwijzing gebruikt. Lees deze gebruiksaanwijzing dus zorgvuldig en bewaar ze om later nog iets op te kunnen zoeken.

Voor het gebruik

1. Zet het draagbare toestel altijd op een stabiele ondergrond.
2. Sluit het toestel op het juiste stopcontact aan.
3. Sluit de buis voor gebruikte lucht aan op het toestel.

Technische gegevens

MKA 2000 M

Hoevoelheid koelmiddel 440 g
Vermogen 6.000 BTU/h
	1510 Kcal/Sh
	1758 Watt

Netspanning 230 V ~ 50 Hz
Vermogensopname/Stroom 530 W/2,38 A
Gebruik van lucht max. 440 cbm/h
Grootte van de kamer 55 m	*
Vermogen tot vochtonttrekking 21,6 l/dag
Snelheid van de ventilator 2
Schakelklok	1-8
Thermostaat 18 - 32°C
Omvang (BxDxH) 40 x 37,7 x 75 cm
Netto gewicht 27 kg

MKA 3501 E

Hoeveelheid koelmiddel 480 g
Vermogen 12.000 BTU/h	3024 Kcal/Std3529 Watt

Netspanning 230 V ~ 50 Hz
Vermogensopname/Stroom 850 W/4,2 A
Gebruik van lucht max. 520 cbm/Std.
Grootte van de kamer	110 m2
Vermogen tot vochtonnttrekking	31,2 l/Tag
Snelheid van de ventilator 2
Schakelklok	1-12 Std.
Thermostaat 18 - 32°C
Omvang (BxDxH) 40 x 37,7 x 75 cm
Netto gewicht 31 kg

Opmerking: Verbruikswaarden werden genoteerd bij een kamertemperatuur van 27°C en een luchtvochtigheid van 60%.

Belangrijke veiligheidsbepalingen

Vermijden van ongevallen

• Zorg ervoor dat de elektrische aansluiting de juiste is.
• Zorg ervoor dat het toestel geïnstalleerd is volgens de gebruiksaanwijzing.
• Kinderen en personen die onder invloed van geneesmiddelen of alcohol zijn moeten van het toestel verwijderd blijven.
• Gebruik dit toestel nooit in de buurt van badkuipen, douches of wastafels.
• Leg geen voorwerpen op de luchtspleten.
• De afstand tot de muur moet minstens 50 cm bedragen.
• Doe de gordijnen voor het raam dicht bij grote zonnestraling of doe de zonnewering dicht.
• Houd de luchtfilter schoon. In normale omstandigheden moet de filter elke maand schoongemaakt worden. De luchtfilter houdt echter ook kleine stofdeeltjes vast, dus het kan in bepaalde omstandigheden nodig zijn de filter vaker schoon te maken. Het toestel mag in geen geval gebruik worden zonder filter.
• Bij het begin zet u de snelheid van de ventilator op de hoogste stand en geeft de thermostaat de grootste koeling. Later kan u de stand op LAGE KOELING zetten en bij de THERMOSTAAT de temperatuur regelen.

Verdere opmerkingen: uur

• Gebruik geen verlengsnoer of stopcontact dat ook voor andere toestellen dan de airconditioninginstallatie gebruikt wordt.
• Bij de koelfunctie moet de warme gebruikte lucht via de buis naar buiten geleid worden. Voor de bijgeleverde set voor de gebruikte lucht is een opening in de muur of het raam nodig.
• Trek altijd de stekker uit het stopcontact na het gebruik of bij onderhoudswerkzaamheden.
• Vermijd contact tussen het toestel en chemische stoffen.
• Onderhoudswerkzaamheden mogen enkel uitgevoerd worden door een professioneel elektro- en koelingsinstallatiebedrijf.

NL

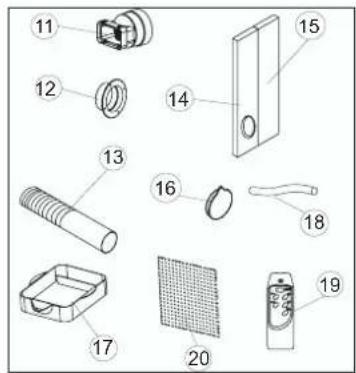

Onderdelen

11 Aansluitingspunt voor gebruikle lucht
12 Leidingsring
13 Buis voor gebruikte lucht
14 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam)
15 Schuimstof (wordt gebruikt bij verwijdering van de lucht door het open raam in het open gebied van het raam. Indien mogelijk mag er geen bijkomende warme lucht van buiten naar binnen in de ruimte komen.)
16 Afdekklep voor opening via het raam of de muur
17 Opvangbak voor condenswater
18 Buis voor waterafvoer
19 Afstandsbediening
20 Actieve koolfilter

Beschrijving van de werkings- elementen
MKA 2000 M

1 2 3 4 5 6 7

1. Aanduiding van de netspanning
2. Aanduiding van gebruik van ventilator
3. Aanduilding koelfunctie
4. Aanduiding „vol“ van de bak voor condenswater
5. Thermostaat (+18°C bis +32°C)
6. Koel- en ventilatorschakelaar
   Low Fan; High Fan; Low Cool; High Cool en Off-functie
   1-8 uur in te stellen, met de timer-regeling kan de installatie aan- en uitgeschakeld worden.
   Off = installatie uitgeschakeld
   Low Fan = ventilator draait traag
   High Fan = ventilator draalt snel
   Low Cool = minder koeling
   High Cool = meer koeling

7. Timer-regeling

Ingebruikname van het toestel

NETSTEKKER Steek de stekker in het

stopcontact.

STARTEN Zet de timer-regeling op ON. Het

toestel begint automatisch te werken. Wanneer de temperatuur boven 23°C komt, begint automatisch de koelfunctie te werken. Wanneer de temperatuur onder 23°C komt, draait enkel nog de ventilator. Het toestel werkt tot het uitgeschakeld wordt.

UITSCHAKELEN Zet de timer-regeling op OFF en

het toestel wordt onmiddellijk uitgeschakeld.

Temperatuur instellen

Stel de thermostaat in volgens uw behoeften. In

wijzerszin stelt u een lagere temperatuur in

Tijdschakelaar (Timer) instellen

Stel de tijdschakelaar in volgens uw behoeften (1-8 uur). Na alloop van de ingestelde tijd, schakelt het toestel zichzelf automatisch uit.

Beschrijving van de werkings- elementen

MKA 3501 E

1 2 3 4 5 6 7 8 9 10 17 19 TURF UP TURF DOWN SPOLL RED TIME OUT 11 12 13 14 15 16

1. LED „Temperatuur instelling“
2. LED „Kamertemperatuur“
3. LED "Ventilator traag"
4. LED "Ventilator snel"
5. LED „Automatische functie ingeschakeld“
6. LED „Koelfunctie ingesteld“
7. LED „Ventilatorfunctie ingesteld“
8. geen informatie
9. LED „Tijdschakelaar in gebruik“
10. LED „Compressor werkt“
11. Keuzeschakelaar „Warmer"
12. Keuzeschakelaar „Kouder“
13. Keuzeschakelaar „Snelheid van de ventilator“
14. Keuzeschakelaar „Functie“
15. Schakelaar voor „Tiidschakelaar“
16. Aan-/Uit-schakelaai
17. LCD aanduidingen

Toestel in- en uitschakelen

Druk op de Aan-/Uit-schakelaar (ON/OFF). Het

toestel start automatisch. Is de

omgevingstemperatuur

Hoger dan 23°C, dan werkt het toestel in de koelfunctie.

Tussen 20°C en 23°C, dan werkt het toestel in de ventilatorfunctie.

De LED's (zie bedieningspaneel) lichten op volgens de functie waarin het toestel werkt.

Opmerking: De LED „Compressor werkt“ (COMP.)

licht enkel op wanneer de compressor ook

daadwerkelijk werkt. Het LCD-bedieningspaneel

geeft de huidige temperatuur weer.

Om het toestel uit te schakelen, drukt u nogmaals op de Aan-/Uit-schakelaar.

Functie kiezen

Druk op de keuzeschakelaar „Functie“ (MODE) in de

LED van de gekozen functie licht op (zie

bedieningspaneel).

Gewenste temperatuur instellen

Druk op de keuzeschakelaar „warmer“(TEMP.UP) of „kouder“ (TEMP.DOWN) om de door u gewenste temperatuur in te stellen. Bij het drukken op de keuzeschakelaars “warmer” of “kouder” wordt de door u gekozen temperatuur weergegeven op het LCD-scherm. Anders geeft het scherm de huidige temperatuur in de kamer weer. Het toestel staat in de koelfunctie ingesteld op 24°C.

Snelheid van de ventilator kiezen

Druk op de keuzeschakelaar „snelheld van de ventilator* (SPEED) om de gewenste snelheid in te stellen.

De LED volgens de gekozen functie licht op (zie bedieningspaneel).

Indien het toestel in de functie „automatisch“ (AUTO) staat, wordt de snelheid van de ventilator

automalisch door het toestel geregeld volgens de temperatuur in de kamer. De overeenkomstige LED licht op. De keuzeschakelaar "snelheid van de ventilator" (SPEED) is gedeactiveerd.

Tijdschakelaar instellen

Druk op de schakelaar „tijdschakelaar“ (TIMER) om de gewenste duur (1-12 uur) in te stellen. Wanneer de tijdschakelaar ingesteld is, schakelt het toestel zichzelf automatisch uit. Wanneer u op de schakelaar “tijdschakelaar” drukt, wordt de door u gekozen tijd weergegeven op het LCD-scherm. Wanneer de tijdschakelaar niet ingeschakeld is, werkt het toestel de hele tijd.

Wanneer u op de schakelaar „lijdschakelaar“ (TIMER) drukt zonder dat er een andere functie gekozen is, kunt u het begintijdstip van werking van het toesel instellen.

Wanneer bijvoorbeeld de tijdschakelaar op "2" staat, begint het toestel automatisch te werken na 2 uur.

Alle functies kunnen ook ingesteld worden met de bijgeleverde afstandsbedlening.

Voor de afstandsbediening heeft u 2 MICRO (AAA)-batterijen nodig.

Om de compressor te ontzien, begint deze pas 3 minuten na het inschakelen te werken. Hetzelfde geldt voor het uitzetten.

Het koelsysteem schakelt zichzelf uit wanneer de kamertemperatuur lager ligt dan de ingestelde waarde op de thermostaat. De luchtcirculatie- en ventilatie loopt verder zoals ingesteld. Wanneer de kamertemperatuur opnieuw stijgt, begint de koeling weer te werken.

NL

INSTELLING VAN DE LUCHTRICHTING

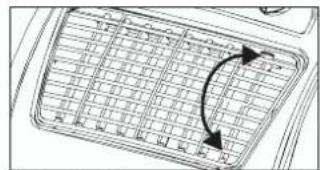

1. Ijken van de horizontale ventilatieroosters:


1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

De horizontale richting van de luchtstroom wordt bepaald door de horizontale ventilatieroosters. Deze moeten met de hand ingesteld worden.

1. Ijken van de verticale ventilatieroosters:

   De verticale richting van de luchtstroom wordt bepaald door de verticale ventilatieroosters. Deze moeten met de hand ingesteld worden.

MONTAGE VAN DE BUIS VOOR GEBRUIKTE LUCHT

Gebruik enkel de bijgeleverde buis voor gebruikte lucht. De lengte van de buis liegt tussen 300 mm en 1500 mm. U krijgt de beste koelprestatie met een zo kort mogelijke buis voor gebruikte lucht. Knikken of grote krommingen in de buis moeten vermeden worden, zodat de lucht ongehinderd naar buiten kan stromen. Wanneer u hier niet op let, kan het hele toestel oververhit raken en uitgeschakeld worden. Het toestel kan daardoor beschadigd worden.

Waarschuwing!

De lengte van de buis voor gebruikte lucht is bepaald op de technische specificatie van het toestel. Verleng de buis niet, dat kan tot storingen van het toestel leiden.

Goed

Goed

Fout

A) Montage van de buis voor gebruikte lucht door het open raam

Schuimslof (15) Schuimslof (14) 10 cm

NL

Gebruik de schuimstofstukken en kort deze in als dat nodig is. Leid de buis voor gebruikte lucht door de schuimstofopening naar de open lucht. Beveilig het raam zodat het schuimstof goed vast zit.

Tip: Neem voorzorgsmaatregelen tegen inbraak door het raam.

B) Montage van de buis voor gebruikte lucht door het venster of de muur

• snijd of boor een gat van ca. 130 mm ∅ in het venster of de muur
• stop de leidingsring van buiten naar binnen en maak deze vast
• stop de buis voor gebruikte lucht door de leidingsring
• Wanneer het toestel niet gebruikt wordt, dient u de afdekklep bovenaan op de leidingsring te draaien.

C) Weglopen van condenswater met opvangbak

AL HET CONDENSWATER MOET VOOR HET STOPZETTEN VAN HET TOESTEL OF VOOR EEN VERPLAATSING WEGGEVLOEID ZIJN:

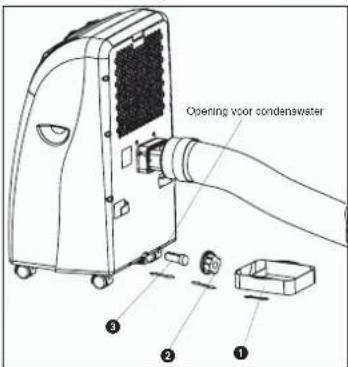

Weglopen van het condenswater met een opvangbak.

Tip MKA 2000 M

Wanneer de opvangbak voor het condenswater vol

is, licht de aanduiding „Opvangbak vol“ op en schakelt de compressor zichzelf automatisch uit, enkel de ventilator draait nog verder. De koelfunctie wordt onderbroken.

Tip MKA 3501 E

Wanneer de opvangbak voor het condenswater vol is, schakelen de compressor en de motor van de ventilator zichzelf uit. De LED" COMP" knippert. In dit geval maakt u de bak leeg zoals hier onder beschreven wordt:

1. Trek de stekker uit het stopcontact.
2. Schulf de bak (1) onder de schroef (2).
3. Schroef deze los (2).
4. Verwijder de stop (3)
5. Het condenswater loopt in een opvangschaal.
6. Nadat al het condenswater weggelopen is,
   monteert u de stop (3) en de schroef (2) opnieuw.
7. Het toestel kan weer gebruikt worden.

Opening voor condensativer ① ② ③

D) Weglopen van condenswater met condenswaterbuis

1. Trek de stekker uit het stopcontact.
2. Schroef de schroef (2) los.
3. Verwijder de stop (3).
4. Bevestig de condenswaterbuis en maak deze vast met een klem
5. De afvoerbuis kan ook met een ∅18mm buis verlengd worden. Daarvoor moet u het juiste verbindingsstuk gebruiken.

NL

Tip:

De afvoerbuis moet lichtjes naar beneden hellend geplaatst worden.

MKA 2000 M

De aanduiding „bak voor condenswater vol" is buiten werking.

MKA 3501 E

De LED „COMP.“ knippert niet, aangezien de bak niet meer vol kan geraken.

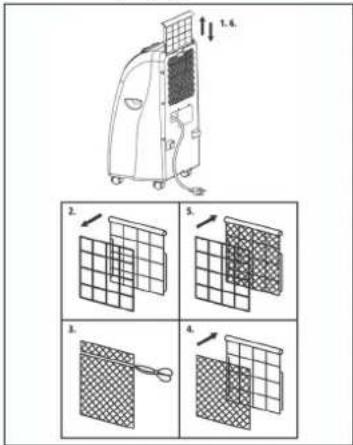

1. Maak de filter vast met de filterhouder.
2. Schuif de filterlijst op zijn plaats.

1. Trek eerst de stekker uit het stopcontact om stroomstoten of brandgevaar te vermijden.

2. Gebruik enkel zachte schoonmaakmiddelen en een zachte doek om de filter en het omhulsel schoon te maken. Gebruik nooit agressieve middelen, benzine, alcohol of een verdunning voor het schoonmaken. Plaats de filter pas terug op zijn plaats wanneer hij droog is.

3. Aan het einde van het seizoen moet u de waterbak leeg maken, de netkabel oprollen, de filter en het omhuisel schoonmaken, de filter wanneer hij droog is opnieuw plaatsen en het toestel best in de oorspronkelijke verpakking opbergen. Leg geen zware voorwerpen op het toestel.

Koolfilter vervangen

1. Verwijder de filterlijst.
2. Verwijder de filterhouder van de filterlijst.
3. Neem de koolfilter uit de zak.
4. Plaats de koolfilter in de filterlijst.

32

PROBLEEMOPLOSSING

Wanneer het toestel juist gebruikt wordt, mogen er zich geen problemen voordoen. Bij storingen kunt u de volgende mogelijkheden nagaan, alvorens u de klantendienst contacteert.

Probleem	Mogelijke reden
Toestel werkt niet	Zit de stekker in het stopcontact?Werkt het stopcontact?Ligt de kamertemperatuur onder de ingestelde temperatuur?Is de bak voor condenswater vol?
Toestel koelt niet voldoende	Is er direct zonlicht in de kamer?Zijn de ramen en deuren open?Zijn er heel veel personen in de kamer?Ontstaat er veel warmte in de kamer door een toestel?
Zwakke ventilatie	Is de buis verstopt?Is de filter vuil?Zijn de plaatsen waar de lucht binnen komt of buiten gaat geblokkeerd?
Toestel is te luid	Is het toestel schuin geinstalleerd?
Compressor werkt niet	Is de bak voor condenswater vol?Is de compressor oververhit en heeft de oververhittingsbescherming de compressor uitgeschakeld, wacht dan tot de compressor afgekoeld is.

Na langdurig gebruik moet het toestel door een professioneel bedrijf nagekeken worden.

1

Op het in de handeling genoemde toestel geven wij 2 jaar garantie voor het geven dat ons product gebruiken mocht verlozen. De periade van 2 jaar goed in met de gevaatovergang of de overname van het toestel door de kiant. De garantie kan enkel worden geolamd op voorwaarde dat het toestel naar behoren is onderthouden en gebruist conform de handeling. Vanzellsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie gelot voor het grongezied van de Bondesrepubliek Deutschland of van de reepolievelijk teken van de regionale hordvorder als survulling van de ter plausse geldende waarlijke voorschillen. Geleve zich tot uw contrapperson van de regional bezogde kantendierst of tot het hieronder vermaide servicadores te wanden.

PL CERTYFIKAT GWARANCJI

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
