Tipo di prodotto	Condizionatore d'aria portatile
Marca	Einhell
Modello	MKA 2000 M
Potenza di raffreddamento	6.000 BTU/h - 1510 Kcal/h - 1758 Watt
Tensione di rete	230 V - 50 Hz
Potenza assorbita	530 W / 2,38 A
Portata d'aria max.	440 m³/h
Superficie consigliata per stanza	55 m²
Potenza di deumidificazione	21,6 L/giorno
Velocità del ventilatore	2
Timer	1 a 9 ore
Intervallo termostato	18 °C a 32 °C
Dimensioni (L x P x H)	40 x 37,7 x 75 cm
Peso netto	27 kg
Quantità di refrigerante	440 g
Filtri	Filtro di aspirazione aria (lavabile), filtro a carbone attivo (opzionale)
Accessori inclusi	Tubo aria di scarico, anello di passaggio, cappuccio per finestra, serbatoio acqua di condensa, tubo scarico acqua, telecomando
Garanzia	2 anni
Manutenzione	Pulire il filtro dell'aria ogni mese con un panno morbido e un detergente delicato. Non utilizzare prodotti aggressivi.
Istruzioni di sicurezza	Non utilizzare prolunghe elettriche. Mantenere una distanza minima di 50 cm dalle pareti. Non ostruire le entrate e le uscite dell'aria.
Riparabilità	I lavori di manutenzione devono essere eseguiti da un'azienda specializzata in elettricità o tecnica del freddo.

Domande frequenti - MKA 2000 M EINHELL

Come installare il tubo dell'aria di scarico del condizionatore Einhell MKA 2000 M?

Utilizzare esclusivamente il tubo fornito. Collegarlo all'apertura prevista sul retro dell'apparecchio. Per lo scarico attraverso una finestra aperta, utilizzare i pezzi in schiuma per chiudere l'apertura. Per un'installazione a parete o vetro, praticare un foro di 130 mm di diametro e inserire l'anello di passaggio. La lunghezza del tubo deve essere compresa tra 300 mm e 1500 mm, senza curve pronunciate, per evitare il surriscaldamento.

Cosa fare quando si accende la spia 'serbatoio acqua di condensa pieno'?

Quando questa spia si accende, il compressore si ferma ma la ventola continua. Scollegare l'apparecchio, posizionare un contenitore sotto il tappo di scarico, svitare il tappo e rimuovere il cappuccio per scaricare l'acqua. Rimettere il cappuccio e il tappo, quindi ricollegare l'apparecchio.

Come pulire il filtro dell'aria del condizionatore MKA 2000 M?

Scollegare prima l'apparecchio. Rimuovere il telaio del filtro, quindi il supporto. Pulire il filtro con un panno morbido e un detergente delicato. Non utilizzare mai benzina, alcol o diluenti. Rimontare il filtro solo quando è asciutto. Si consiglia di pulire il filtro una volta al mese in condizioni normali.

Il condizionatore non raffredda abbastanza, cosa controllare?

Verificare che la stanza non sia esposta direttamente al sole, che porte e finestre siano chiuse, che non ci siano troppe persone o apparecchi che producono calore. Assicurarsi che il filtro dell'aria non sia sporco, che il tubo dell'aria di scarico non sia ostruito e che l'ingresso o l'uscita dell'aria non siano bloccati.

Qual è la superficie massima consigliata per il MKA 2000 M?

Il manuale indica che la dimensione consigliata della stanza è di 55 m², per una potenza di raffreddamento di 6.000 BTU/h.

Il compressore non si avvia, perché?

Possibili cause: il serbatoio dell'acqua di condensa potrebbe essere pieno (spia accesa), la temperatura ambiente potrebbe essere inferiore alla temperatura impostata sul termostato, oppure il compressore potrebbe essere in protezione contro il surriscaldamento. Attendere che si raffreddi prima di riavviare.

Posso usare una prolunga elettrica con questo condizionatore?

No, è formalmente sconsigliato utilizzare una prolunga o una presa multipla. Collegare direttamente l'apparecchio a una presa di rete 230 V - 50 Hz correttamente messa a terra.

Come impostare il timer sul MKA 2000 M?

Ruotare il regolatore del timer su ON per il funzionamento continuo. Per un'accensione ritardata, impostare il timer sulla posizione desiderata (da 1 a 9 ore) in modalità spento. L'apparecchio si accenderà dopo il ritardo. Per uno spegnimento programmato, ruotare il regolatore sulla durata desiderata durante il funzionamento.

Come riporre il condizionatore a fine stagione?

Svuotare completamente il serbatoio dell'acqua di condensa. Pulire il filtro e la carcassa. Avvolgere il cavo di alimentazione. Rimettere il filtro asciutto in posizione. Riporre l'apparecchio nella sua confezione originale, preferibilmente, e non collocare oggetti pesanti sopra.

Quali sono gli accessori forniti con il condizionatore Einhell MKA 2000 M?

La confezione contiene: il condizionatore, un tubo dell'aria di scarico, un anello di passaggio, un cappuccio per finestra, un serbatoio dell'acqua di condensa, un tubo di scarico dell'acqua, schiuma di tenuta per finestra e un telecomando (pile non incluse).

MANUALE UTENTE MKA 2000 M EINHELL

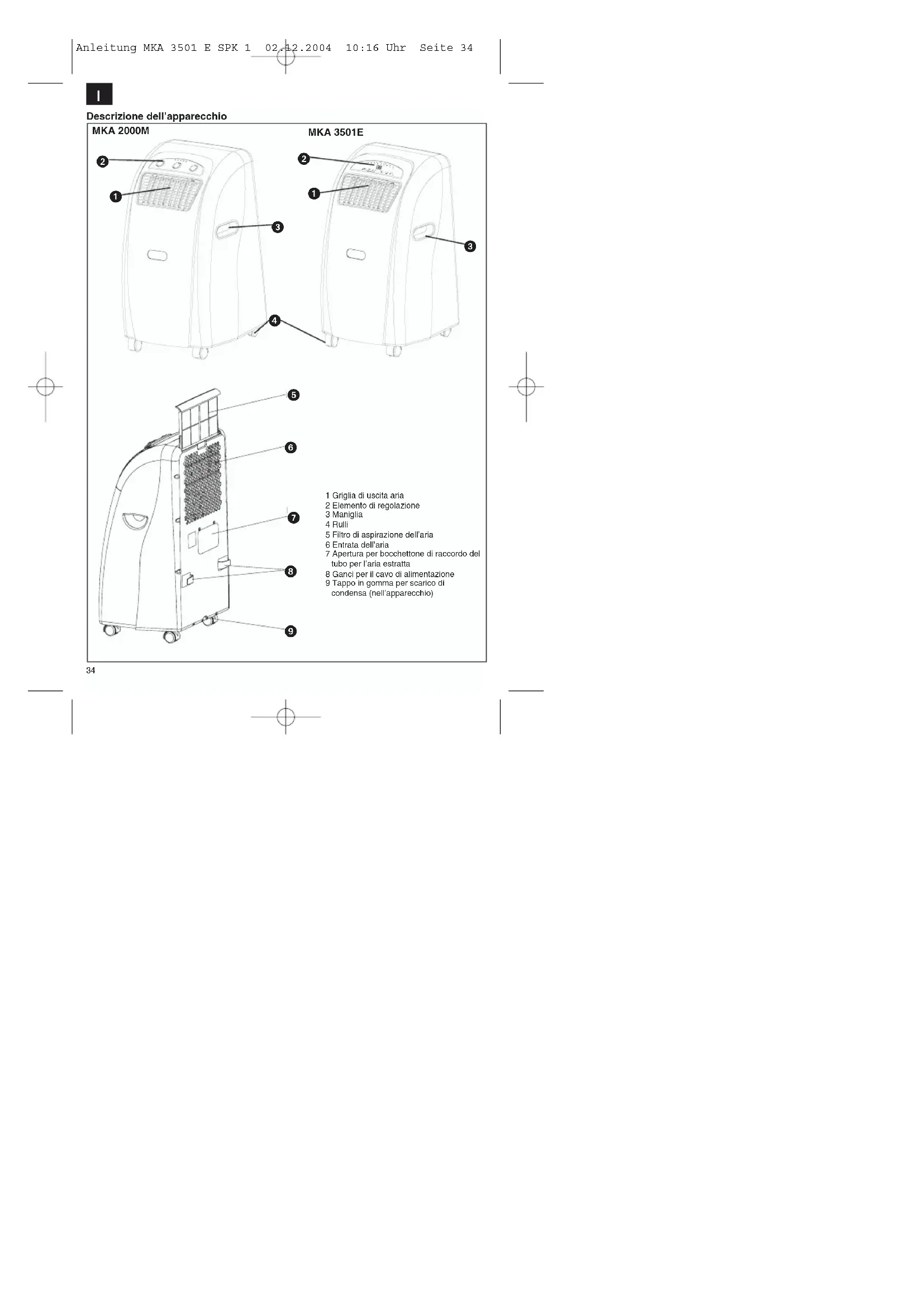

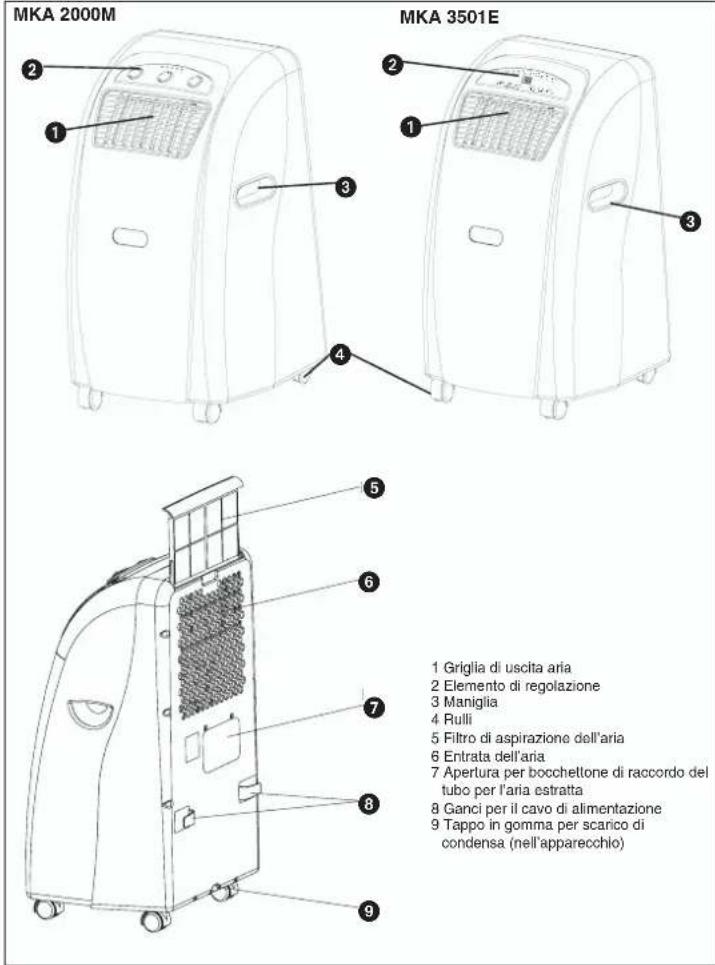

Descrizione dell'apparecchio

MKA 2000M MKA 3501E 1 Griglia di uscita aria 2 Elemento di regolazione 3 Maniglia 4 Rulli 5 Filtro di aspirazione dell'aria 6 Entrata dell'aria 7 Aperlura per bocchettone di raccordo del tubo per l'aria estratta 8 Ganci per il cavo di alimentazione 9 Tappo in gomma per scarico di condensa (nell'apparecchio)

34

\*Leggete attentamente le istruzioni prima di mettere in esercizio l'apparecchio e conservatele in luogo sicuro.

Con l'acquisto di questo climatizzatore mobile avete fatto una buona scelta. Si tratta di un apparecchio progettato in modo professionale che offre a lungo un massimo di confort a condizione che venga usato secondo le istruzioni. Leggete attentamente le istruzioni e conservatele in un luogo sicuro per consultarle anche in seguito.

Prima dell'uso

1. Mettete sempre l'apparecchio trasportabile su una superficie stabile.
2. Collegate l'apparecchio alla giusta presa di corrente.
3. Collegiate il tubo dell'aria di scarico al climatizzatore.

Caratteristiche tecniche

MKA 2000 M

Quantità di refrigerante 440 g

Capacità di raffreddamento 6.000 BTU/h

1510 kcal/ora

1758 Watt

Tensione di rele 230 V \~ 50 Hz

Potenza assorbita/corrente 530 W/2,38 A
Portata ana max. 440 com/ora
Dimensioni ambiente 55 m	3
Capacità di deumidificazione 21,6 l/giorno
Velocità del ventilatore 2
Timer	1-8
Termosiato 18 - 32°C
Dimensioni (larg.xprof.xait.) 40 x 37,7 x 75 cm
Peso netto 27 kg

MKA 3501 E

Quantità di refrigerante 480 g
Capacità di raffreddamento 12.000 BTU/h
	3024 kcal/ora
	3529 Watt

Tensione di rete 230 V \~ 50 Hz

Potenza assorbita/corrente 850 W/4,2 A
Portata aria max. 520 cbm/ora
Dimensioni ambiente 110 m	3
Capacità di doumidificazione 31.2 l/giorno
Velocità del ventilatore 2
Timer	1-12
Termostato 18 - 32°C
Dimensioni (larg.xprof.xalt.) 40 x 37,7 x 75 cm

Peso netto 31 kg

Nota I valori di consumo sono stati accertati a temperatura ambiente di 27°C ed umidità dell'aria del 60%.

Importanti avvertenze di sicurezza

Per evitare incidenti

• Assicuratevi che il collegamento elettrico sia corretto.
• Accertalevi che l'apparecchio sia installato
  correttamente secondo le istruzioni per l'uso.
• I bambini e le persone sotto l'influsso di
  medicinali o alcol devono essere tenuti lontani dall'apparecchio.
• Non utilizzate mai questo apparecchio vicino alla vasca da bagno, alla doccia o al lavandino.

- Non appoggiate oggetti sulle fessure di ventilazione.

- Distanza minima dalla parete 50 cm.

- Durante le ore di maggiore insolazione chiudete le tende davanti alle finestre oppure regolate le tapparelle in modo corrispondente.

- Tenete pulito il filtro dell'aria. In condizioni

normali il filtro dovrebbe venire pulito ogni mese.

- Dato che il filtro dell'aria capta anche piccole particelle di polvere, può darsi che in determinate situazioni sia necessario pulire il filtro anche più spesso. L'apparecchio non deve essere usato in nessun caso senza filtro.

- All'inizio mettete la velocità del ventilatore ad un livello alto ed il termostato al massimo grado di raffreddamento. Impostale poi RAFFREDDAMENTO BASSO posizionate il termostato sulla temperatura desiderata.

Ulteriori avvertenze

• Non usate un cavo di prolunga o una presa multipla alla quale sia collegato un altro
  apparecchio insieme a questo climatizzatore.
• Durante la funzione di raffreddamento l'aria calda di scarico deve essere convogliata verso l'estemo tramite il tubo flessibile. Per il kit fomito per l'aria di scarico è necessaria un'apertura nella parete o nella finestra.
• Dopo l'uso o in caso di lavori di manutenzione staccate sempre la spina dalla presa di corrente.
• Evitate il contatto dell'apparecchio con prodotti chimici.
• I lavori di manutenzione e di riparazione devono venire eseguiti soltanto da una ditta specializzata in impianti elettrici e climatizzatori.

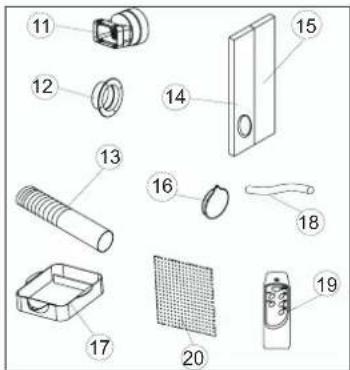

Accessori

11 Bocchettone di raccordo dello sfiato
12 Anello passante
13 Tubo dell'aria estratta
14 Gommapiuma (si usa in caso di fuoriuscita dell'aria di scarico dalla finestra aperta)
15 Gommapiuma (si usa in caso di fuoriuscita dell'aria di scarico dalla finestra aperta nell'area ancora aperta della finestra). Se è possibile evitare che ulteriore aria calda entri nell'ambiente da fuori.
16 Copertura per passaggio attraverso finestra - parete
17 Serbatoio di raccolta della condensa
18 tubo di scarico dell'acqua
19 Telecomando
20 Filtro a carbone attivo

Descrizione degli elementi di regolazione
MKA 2000 M

1 2 3 4 5 6 7

1. Indicatore della tensione di rete

2. Indicatore operativo del ventilatore

3. Indicatore operativo di raffreddamento

4. Indicatore "pieno" per serbatoio condensa

5. Termostato (da +18°C a +32°C)

6. Selettore per raffreddamento e ventilazione Funzioni: Low Fan; High Fan; Low Cool; High Cool e Off

7. Regolatore timer

È possibile impostare da 1 a 8 ore; con il regolatore timer l'apparecchio può essere regolato su ON/OFF (acceso/spento).

Off = apparecchio spento

Low Fan = il ventilatore gira lentamente

High Fan = il ventilatore gira velocemente

Low Cool = raffredda poco

High Cool = raffredda molto

Messa in esercizio dell'apparecchio
SPINA Inserite la spina nella presa di corrente
AVVIO Impostare il regolatore timer su ON. Ora l'apparecchio si avvia automaticamente. Quando la temperatura supera i 23°C, la funzione di raffreddamento inizia automaticamente. Se però la temperatura è inferiore a 23°C gira solo il ventilatore. L'apparecchio funziona finché viene spento.
ARRESTO Ruotate il regolatore timer su "OFF" e l'apparecchio si spegne subito.
Impostazione della temperatura
Impostate il temostato secondo le vostre necessità. Girando in senso orario si imposta una temperatura nominale più bassa.
Impostazione del timer
Impostale il timer secondo le vostre necessità (1-8 h). Al termine dell'intervallo impostato l'apparecchio si disinserisce automaticamente.

Descrizione degli elementi di regolazione

MKA 3501 E

1 2 3 4 5 6 7 8 9 10 17 17:00 LAMPION TURMALON SPILLER MODE TIME ON DUT 11 12 13 14 15 16

1. Spia „Impostazione temperatura"
2. Spia „Temperatura ambiente“
3. Spia „Ventilatore lento“
4. Spia „Ventilatore veloce
5. Spia „Impostata funzione automatica“
6. Spia „Impostata funzione raffreddamento“
7. Spia „Impostata funzione ventilatore“
8. Non assegnato
9. Spia „Timer attivato“
10. Spia „Compressore attivo“
11. Selettore „Più caldo“
12. Selettore „Più freddo“
13. Selettore „Velocità ventilatore“
14. Selettore „Funzione“
15. Interruttore per „Timer“
16. Interruttore ON/OFF
17. Display LCD

Accensione e spegnimento dell'apparecchio

Premete l'interruttore ON/OFF L'apparecchio si avvia

automaticamente. Se la temperatura ambiente è:

- maggiore di 23°C, l'apparecchio funziona nella

funzione raffreddamento

● tra 20°C e 23°C, l'apparecchio funziona nella funzione ventilatore.

Le spie si illuminano a seconda della funzione nella quale funziona l'apparecchio (si veda il pannello di comando).

Nota La spia „Compressore attivo* (COMP.) si illumina soltanto se il compressore è effettivamente in funzione. Il display LCD segnala la temperatura ambiente attuale.

Per disinserire l'apparecchio, premete di nuovo l'interruttore ON/OFF.

Selezione della funzione

Premete il selettore „Funzione>“ (MODE) nell'ordine

spia corrispondente alla funzione selezionata si

illumina (si veda il pannello di comando).

Impostazione della temperatura nominale

Premete il selettore „Più caldo“ (TEMP.UP) o „Più freddo“ (TEMP.DOWN) per impostare la temperatura nominale da voi desiderata. Premendo il selettore „Più caldo“ o „Più freddo“ il display LCD segnala la temperatura nominale da voi desiderata. Altrimenti il display LCD segnala sempre la temperatura ambiente attuale. L'apparecchio è impostato nella funzione di raffreddamento su 24°C.

Selezione della velocità del ventilatore

Premete il selettore "Velocità del ventilatore" (SPEED) per impostare la velocità del ventilatore desiderata.

La spia corrispondente alla funzione selezionata si illumina (si veda il pannello di comando).

Se l'apparecchio si trova in „Funzione automatica“ (AUTO) la velocità del ventilatore viene selezionata automaticamente dall'apparecchio a seconda della temperatura ambiente. La spia relativa è illuminata. Il selettore „Velocità ventilatore“ (SPEED) è disattivato.

Impostazione del timer

Premete l'interruttore per "Timer" (TIMER) per fissare la durata di esercizio desiderata (1 - 12 h). La spia "Timer attivato" (TIMER) è illuminata. Se il timer è impostato l'apparecchio si disinserisce automaticamente. Premendo l'interruttore "Timer" il display LCD segnala il tempo da voi impostato. Se il timer non è impostato, l'apparecchio funziona continuamente.

Se premete l'interruttore per "Timer" (TIMER) senza che sia attivata una delle altre funzioni, potete fissare il momento di attivazione dell'apparecchio.

Se per es. il timer è posto su "2" l'apparecchio si attiva automaticamente dopo 2 ore.

Tutte le funzioni si possono impostare anche con il telecomando fornito.

Per il telecomando sono necessarie 2 batterie MICRO (AAA).

Il compressore si avvia solo dopo 3 minuti dopo l'accensione per evitare di essere sottoposto a sforzi eccessivi. Lo stesso vale per lo spegnimento.

Il sistema di raffreddamento si disattiva se la temperatura del locale è inferiore del valore impostato sul termostato. La ventilazione - il ricircolo dell'aria continuano come impostate. Quando la temperatura del locale aumenta di nuovo, il raffreddamento si riattiva.

1

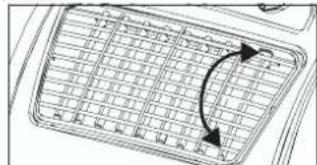

IMPOSTAZIONE DELLA DIREZIONE DELL'ARIA

1. Regolazione delle griglie di areazione orizzontali


La direzione orizzontale della corrente d'aria viene determinata dalle griglie d'areazione orizzontali. Esse devono venire impostate manualmente.

1. Regolazione delle griglie di areazione verticali

   La direzione verticale della corrente d'aria viene determinata dalle griglie d'areazione verticali. Esse devono venire impostate manualmente.

MONTAGGIO DEL TUBO DELL'ARIA ESTRATTA

Usate solamente il tubo fornilo per l'aria estratta. La lunghezza del tubo per l'aria estratta può variare da 300 mm a 1500 mm. Le migliori prestazioni di raffreddamento si ottengono con un tubo corto per l'aria estratta. Si deve evitare che il tubo flessibile sia piegato o faccia curve di raggio molto stretto in modo che l'aria possa fluire liberamente verso l'esterno. Se non si tiene conto di questo tutto l'apparecchio si può surriscaldare e disattivarsi. Ciò potrebbe causare danni all'apparecchio.

Avvertimento!

La lunghezza del tubo dell'aria estratta è adeguato alle specifiche tecniche dell'apparecchio. Non prolungate il tubo flessibile perché ciò potrebbe causare dei malfunzionamenti dell'apparecchio.

Giusto

Giusto

Sbagliato

A) Montaggio del tubo dell'aria estratta attraverso finestra aperta

Gommeptura (15) Gommeptura (14) 30 cm

Usate i pezzi di gommapiuma e accorciateli se necessario. Portate il tubo dell'aria estratta verso l'esterno attraverso l'apertura nella gommapiuma. Flissate la finestra in modo che la gommapiuma sia ben ferma.

Nota Prendete le misure adatte in modo non sia possibile entrare in casa dalla finestra.

B) Montaggio del tubo dell'aria estratta attraverso il vetro della finestra o la parete

Pareta o vetro della finestra Anello passante

• Eseguire un foro di ca. 130 mm di ∅ nel vetro o nella parete.
• Infilare l'anello passante dall'esterno verso l'interno e fissarlo.
• Infilare il tubo dell'aria estratta nell'anello passante.
• In caso di mancato funzionamento dell'apparecchio infilare la copertura dall'esterno sull'anello passante.

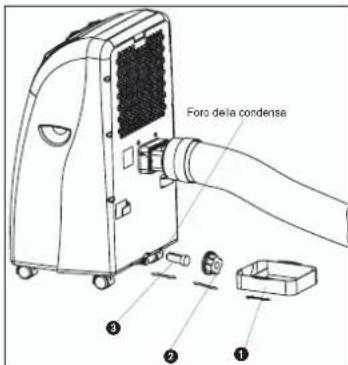

C) Scarico della condensa con il recipiente dell'acqua

TUTTA L'ACQUA DI CONDENSA DEVE ESSERE SCARICATA PRIMA DELLA MESSA FUORI ESERCIZIO O DI UNO SPOSTAMENTO

Scarica dell'acqua di condensa con recipiente Avvertenza MKA 2000 M

Quando il contenitore della condensa è pieno, l'indicatore del "Recipiente della condensa pieno" si illumina e il compressore si spegne automaticamente, solo il motore del ventilatore continua a girare. La funzione di raffreddamento viene interrotta.

Avvertenza MKA 3501 E

Quando il recipiente dell'acqua di condensa è pieno il compressore ed il motore del ventilatore si spengono. La spia "COMP" lampeggia. In questo caso svuotate il recipiente come descritto qui di seguito.

1. Staccate la spina dalla presa.
2. Spostate il recipiente (1) sotto l'apertura dello scarico (2)
3. Svitate il tappo a vite dello scarico (2).
4. Togliete il tappo (3).
5. La condensa scorre nella bacinella di raccolta.
6. Dopo che il recipiente dell'acqua di condensa è completamente vuolo, rimontale il tappo (3) e il tappo a vite (2).
7. L'apparecchio può essere rimesso in esercizio.

Foro della condense ① ② ③

D) Scarico della condensa con il tubo flessibile

1. Staccate la spina dalla presa.
2. Svitate il tappo a vite (2).
3. Togliete il tappo (3).
4. Collegate il tubo flessibile e fissatelo con la fascetta
5. Il tubo di scarico può venire prolungato con un tubo da ∅18mm. A questo scopo usate un

raccordo adatto.

Nota

Il tubo flessibile deve andare all'esterno con una leggera inclinazione.

MKA 2000 M

L'indicazione "Recipiente dell'acqua di condensa" è fuori esercizio.

MKA 3501 E

Il LED "COMP" non lampeggia dato che il recipiente non si può riempire più.

Tubo per l'acqua di condensa

Tubo per l'acqua di condensa Tubo flessibile dell'acqua ridotto G 18 mm

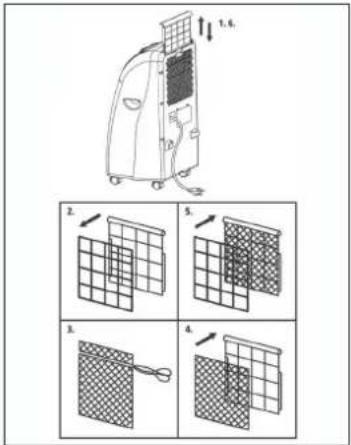

Sostituzione filtro a carbone

1. Togliere il telaio del filtro.
2. Togliere il supporto del filtro dal telaio
3. Estrarre il filtro a carbone dal sacchetto
4. Mettere il filtro a carbone nel telaio del filtro.
5. Fissare il filtro con il supporto del filtro.
6. Inserire il telaio del filtro.

1. Staccate prima la spina dalla presa di corrente
   per evitare una scossa o il pericolo di incendio.
2. Usate solo detergenti non aggressivi ed un panno morbido per pulire il filtro ed il rivestimento esterno. Per la pulizia non usate mai mezzi aggressivi, benzina, alcol o diluenti. Rimettete il filtro quando è asciutto.
3. Alla fine della stagione svuotate il recipiente dell'acqua, avvolgete il cavo di alimentazione, pulite il filtro ed il rivestimento esterno, rimettete il filtro se asciutto e rimettete l'apparecchio nella confezione originale per l'inverno Non appoggiate oggetti pesanti sull'apparecchio.

ELIMINAZIONE DELLA ANOMALIE

Se l'apparecchio viene fatto funzionare correttamente non si dovrebbero verificare anomalie. In caso di anomalie verificate le seguenti possibilità prima di rivolgervi al servizio assistenza.

Problema	Possibile causa
L'apparecchio non funziona	La spina è inserita correttamente nella presa di corrente?C'è tensione sulla presa di corrente?La temperatura ambiente è inferiore alla temperatura impostata?Il recipiente della condensa è pieno?
L'apparecchio non raffredda in modo soddisfacente	I raggi del sole entrano direttamente nel locale?Le porte e le finestre sono aperte?Ci sono molte persone nella stanza?Nella stanza c'è un apparecchio che sviluppa molto calore?
Poca ventilazione	Il tubo dell'aria è ostruito?Il filtro è sporco?L'entrata o l'uscita dell'aria sono bloccate?
L'apparecchio fa troppo rumore	L'apparecchio è installato su un piano inclinato?
Il compressore non funziona	Il recipiente della condensa è pieno?Se i compressore è suriscaldato e la protezione lo ha disattivato, attendete fino a quando il compressore si è di nuovo raffreddato.

Dopo un uso prolungato l'apparecchio dovrebbe essere controllato da una ditta specializzata.

PL

Opis urządzenia

Per l'apparacchio indicato nelle situazioni concadano una geranza di 2 anni, nel caso il nostro prodotto diessora riambane difettate. Queste periodo di 2 anni inizi con il trappazione del rischio e la preso in consegno dell'apparacchia da parte dei disti. Le conzizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per fuso così come un utilizzo appropriato del nostro apparecchio.

Naturalmente in questo periodo di 2 anni continiamo ad assumerci gli obblighi di responsabilità previsti dalla legge.

La garanzia vale per il territorio della Repubblica Federale Tedesca o dei rispettivi paesi del principale pannor di distribuzione di zona a completamento delle norme di legge in vigore sul posto. Rivolgersi all'addelta del servizio resozienze clienti monitorato della rispettiva come o all'indirizzo di sensenza clienti ripartata in basse.

GARANTIEURKUNDE

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Tylko dla krajów UE

La istampa o fullenore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti e consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

N DK
