Tipo di prodotto	Climatizzatore mobile monoblocco
Marca	Einhell
Modello	MKA 2500
Dimensioni (L x P x A)	35 x 45 x 77,8 cm
Peso netto	34 kg
Alimentazione	230 V / 50 Hz
Potenza di raffreddamento	7500 BTU/h (2205 W)
Consumo elettrico	820 W / 3,6 A
Portata d'aria	370 m³/h
Deumidificazione	11 L/giorno
Refrigerante	R-4070
Velocità del ventilatore	2 (HI e LO)
Timer	1 a 12 ore
Intervallo del termostato	16 °C a 30 °C
Funzioni	Automatico, Raffreddamento, Circolazione aria, Swing
Tipo di filtro	Filtro a carbone attivo
Pulizia del filtro	Ogni mese (più spesso se necessario)
Distanza minima dal muro	50 cm
Garanzia	2 anni
Pezzi di ricambio	Filtro, telecomando, tubo di scarico

Domande frequenti - MKA 2500 EINHELL

Come impostare il timer sul climatizzatore Einhell MKA 2500 ?

Premere il tasto TIMER, quindi utilizzare i tasti ▲ e ▼ per impostare la durata di funzionamento da 1 a 12 ore. Se il timer non è attivato, l'apparecchio si spegne automaticamente dopo 24 ore.

Cosa fare se il serbatoio dell'acqua di condensa è pieno ?

Il LED ON/OFF si accende e il compressore si ferma. Spegnere l'apparecchio, staccare la spina, rimuovere il serbatoio per la maniglia, svuotarlo e rimetterlo a posto. Riavviare l'apparecchio e selezionare nuovamente le funzioni desiderate.

Perché l'apparecchio non raffredda ?

Verificare che la spina sia ben inserita e che la temperatura ambiente sia compresa tra 16 °C e 30 °C. Se il serbatoio dell'acqua è pieno, svuotarlo. Il compressore può impiegare fino a 3 minuti per avviarsi dopo l'accensione.

Come pulire il filtro dell'aria ?

Staccare l'apparecchio, rimuovere il filtro a carbone attivo, pulirlo con un panno morbido e un detergente delicato. Non utilizzare mai benzina, alcol o diluenti. Lasciare asciugare completamente prima di rimetterlo a posto. Pulirlo almeno una volta al mese.

Si può usare una prolunga con questo climatizzatore ?

No, è sconsigliato usare una prolunga o una presa multipla. Collegare l'apparecchio direttamente a una presa di corrente adatta per evitare rischi di surriscaldamento o incendio.

Come usare la funzione Swing ?

Premere il tasto SWING per far oscillare automaticamente le griglie di ventilazione verticali, garantendo una distribuzione omogenea dell'aria. Le griglie orizzontali si regolano manualmente.

Qual è la lunghezza massima del tubo di scarico ?

Il tubo di scarico dell'aria può essere esteso da 300 mm a 1500 mm. Non allungarlo oltre ed evitare piegature o curve strette per evitare surriscaldamento e arresto dell'apparecchio.

Come conservare l'apparecchio a fine stagione ?

Svuotare il serbatoio dell'acqua, pulire il filtro e la scocca, avvolgere il cavo elettrico e riporre l'apparecchio nell'imballaggio originale in un luogo asciutto. Non appoggiare oggetti pesanti sopra.

Cosa fare se il ventilatore soffia debolmente ?

Verificare che il tubo di scarico non sia piegato o ostruito e pulire il filtro dell'aria se è sporco. Un filtro sporco riduce il flusso d'aria.

L'apparecchio dispone di un telecomando ?

Sì, il climatizzatore Einhell MKA 2500 è fornito con un telecomando. Il ricevitore si trova sul pannello di controllo. Le funzioni (accensione/spegnimento, temperatura, timer, ecc.) sono accessibili dal telecomando.

MANUALE UTENTE MKA 2500 EINHELL

* Leggete attentamente queste Istruzioni per l'uso prima di mettere in funzione l'apparecchio e tenete questi documenti in luogo sicuro.

Con l'acquisto di questo climatizzatore portatile avete fatto un buon acquisto. L'apparecchio è progettato in modo accurato e professionale ed offre un comfort eccezionale per molti anni, a condizione che venga usato secondo le istruzioni per l'uso. Leggete perciò attentamente le istruzioni e conservatele in posto sicuro per poterie consultare anche in un secondo momento.

Prima dell'uso

1. Mettete sempre l'apparecchio mobile su una base stabile.
2. Collegate l'apparecchio alla presa giusta.
3. Collegiate il tubo dell'aria da estrarre al climatizzatore.

Caratteristiche tecniche

Tipo di refrigerante R-407C
Potenza refrigerante 7500 BTU/h	1890 Kcal/ora2205 Watt
Corrente/ampere 820 W/3.6 A
Portata dell'aria 370 m	^3 ora
Capacità di riduzione dell'umidità 11 l/giorno
Velocità del ventilatore 2
Timer 1-12 ore
Termostato 16-30°C
Dimensioni (LxLxA) 35x45x77,8 cm
Peso netto 34 kg
Corrente 230V/50Hz
Temperatura 27°C

Importanti avvertenze di sicurezza

Evitare gli infortuni

• Accertatevi che il collegamento elettrico sia corretto.
• Accertatevi che l'apparecchio sia installato correttamente secondo le istruzioni per l'uso.
• Le persone giovani ed anziane ed i portatori di handicap non sono spesso consapevoli dei possibili pericoli che possono derivare dall'uso di apparecchi elettrici. L'apparecchio non deve perciò mai venire usalo da queste persone senza adeguata sorveglianza.

● Non usate mai questo apparecchio nelle vicinanze di vasche da bagno, docce o lavandini.

- Non appoggiate oggetti sulle fessure per la ventilazione.

- La distanza minima dalla parate è di 50 cm.

- Quando l'irraggiamento solare è al massimo chiudete le tende o le persiane delle finestre esposte.

- Tenete pulito il filtro dell'aria. In condizioni normali il filtro deve venire pulito ogni mese. Dato che il filtro capta anche particelle di polvere, può anche essere necessario in situazioni particolari pulire il filtro più spesso. L'apparecchio non deve venire assolutamente usato senza filtro.

- All'inizio impostate un'alta velocità del ventilatore ed il termostato sul valore più alto per il condizionamento. Poi impostate un valore INFERIORE DI CONDIZIONAMENTO e portate il TERMOSTATO sulla temperatura desiderata.

Ulteriori avvertenze

• Con questo climatizzatore non usate un cavo di prolunga oppure una spina addizionale ai quali sia collegato un altro apparecchio.
• In caso di condizionamento l'aria calda da espellere deve venire condotta all'esterno tramite il tubo flessibile. È necessario un foro nella parete o nella finestra per montare il set di estrazione fornito.
• Staccate sempre la spina dalla presa di corrente quando l'apparecchio non viene usato o in caso di operazioni di manutenzione.
• Evitate che l'apparecchio venga a contatto di sostanze chimiche.
• Le operazioni di manutenzione e di riparazione devono venire eseguite solamente da un centro di servizio tecnico per impianti elettrici e di condizionamento.

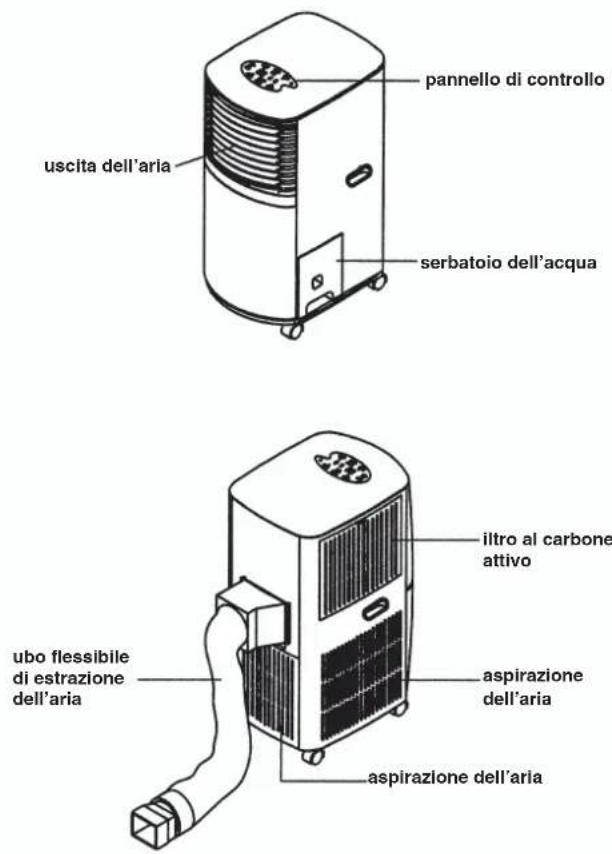

Descrizione dell'apparecchio MKA 2500

pannello di controllo uscita dell'aria serbatoio dell'acqua iltro al carbone attivo ubo flessibile di estrazione dell'aria aspirazione dell'aria aspirazione dell'aria

33

1

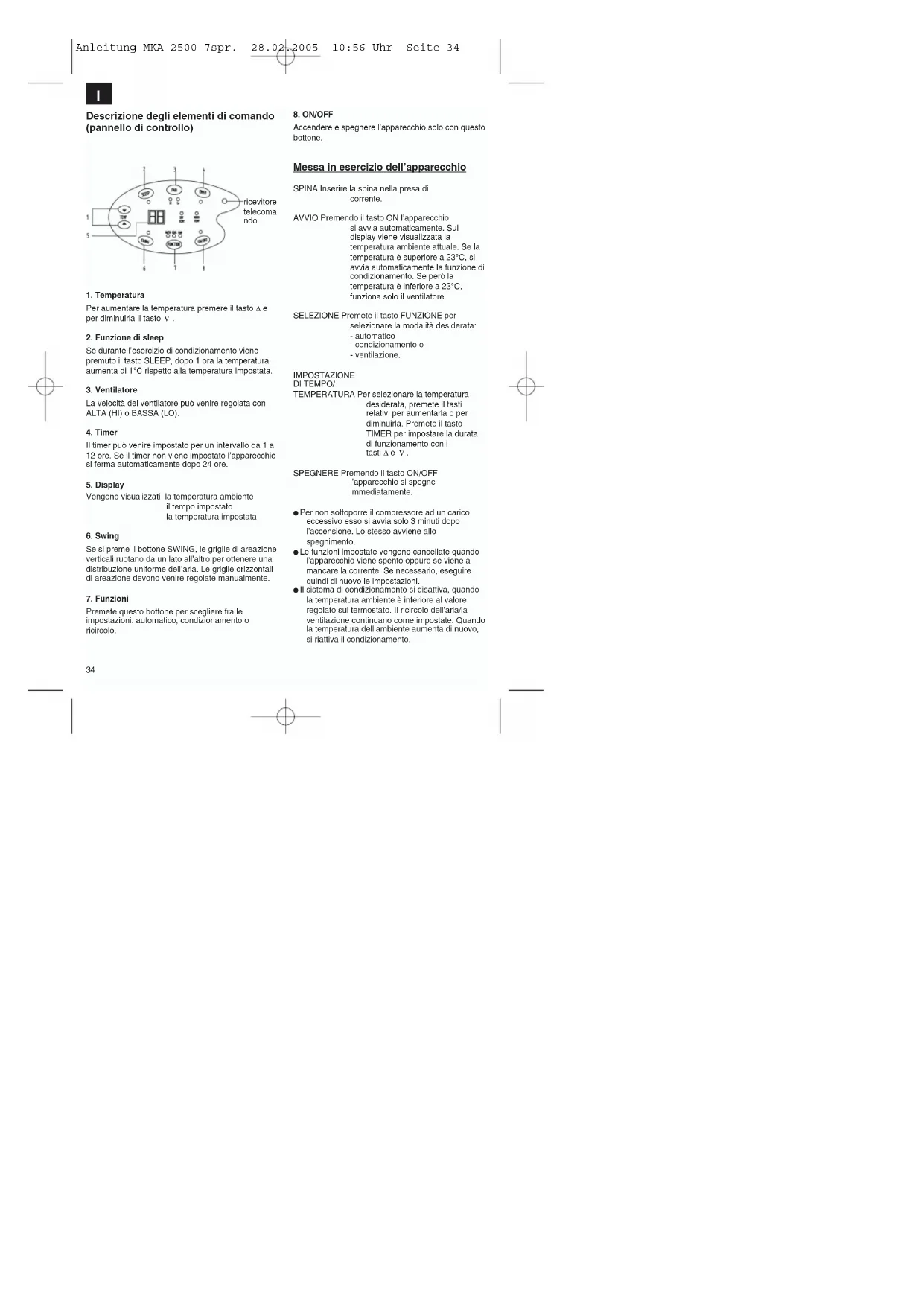

Descrizione degli elementi di comando (pannello di controllo)

ricevitore telecoma ndo

1. Temperatura

Per aumentare la temperatura premere il tasto Δ e per diminuirla il tasto ∇.

2. Funzione di sleep

Se durante l'esercizio di condizionamento viene premuto il tasto SLEEP, dopo 1 ora la temperatura aumenta di 1°C rispetto alla temperatura impostata.

3. Ventilatore

La velocità del ventilatore può venire regolata con ALTA (HI) o BASSA (LO).

4. Timer

Il timer può venire impostato per un intervallo da 1 a 12 ore. Se il timer non viene impostato l'apparecchio si ferma automaticamente dopo 24 ore.

5. Display

Vengono visualizzati la temperatura ambiente il tempo impostato la temperatura impostata

6. Swing

Se si preme il bottone SWING, le griglie di areazione verticali ruotano da un lato all'altro per ottenere una distribuzione uniforme dell'aria. Le griglie orizzontali di areazione devono venire regolate manualmente.

7. Funzioni

Premete questo bottone per scegliere fra le impostazioni: automatico, condizionamento o ricircolo.

8. ON/OFF

Accendere e spegnere l'apparecchio solo con questo botlone.

Messa in esercizio dell'apparecchio

SPINA Inserire la spina nella presa di corrente.

AVVIO Premendo il tasto ON l'apparecchio si avvia automaticamente. Sul display viene visualizzata la temperatura ambiente attuale. Se la temperatura è superiore a 23°C, si avvia automaticamente la funzione di condizionamento. Se però la temperatura è inferiore a 23°C, funziona solo il ventilatore.

SELEZIONE Premete il tasto FUNZIONE per selezionare la modalità desiderata: - automatico - condizionamento o - ventilazione.

IMPOSTAZIONE

DI TEMPO/

TEMPERATURA Per selezionare la temperatura desiderata, premete il tasti relativi per aumentarla o per diminuirla. Premete il tasto TIMER per impostare la durata di funzionamento con i tasti Δ e ∇.

SPEGNERE Premendo il tasto ON/OFF l'apparecchio si spegne immediatamente.

• Per non sottoporre il compressore ad un carico eccessivo esso si avvia solo 3 minuti dopo l'accensione. Lo stesso avviene allo spegnimento.
• Le funzioni impostate vengono cancellate quando l'apparecchio viene spento oppure se viene a mancare la corrente. Se necessario, eseguire quindi di nuovo le impostazioni.
• Il sistema di condizionamento si disattiva, quando la temperatura ambiente è inferiore al valore regolato sul termostato. Il ricircolo dell'aria/la ventilazione continuano come impostate. Quando la temperatura dell'ambiente aumenta di nuovo, si riattiva il condizionamento.

IMPOSTAZIONE DELLA DIREZIONE DELL'ARIA

Regolate a mano le griglie orizzontali di areazione.

1. Regolazione delle griglie orizzontali di areazione

La direzione orizzontale della corrente d'aria viene determinata dalle griglie orizzontali di areazione che devono venire regolate a mano.

2. Regolazione delle griglie verticali di areazione Premendo il tasto SWING le griglie verticali di areazione si spostano verso destra e verso sinistra.

Griglie di areazione esterne:

regolazione orizzontale a mano

Griglie di areazione interne:

regolazione verticale elettrica premendo il tasto "SWING"

MONTAGGIO DEL TUBO DI ESTRAZIONE

La lunghezza del tubo di estrazione può venire modificata da 300 mm a 1500 mm. Si deve evitare di piegare o di avvolgere troppo strettamente il tubo flessibile in modo che l'aria da espellere possa raggiungere l'esterno senza ostacoli. Se non ci si attiene a questa regola, può avvenire che tutto l'apparecchio si surriscaldi e si spenga automaticamente. L'apparecchio inoltre potrebbe subire dei danni.

Attenzione!

La lunghezza del tubo di espulsione è fissata in base alle caratteristiche tecniche dell'apparecchio. Non allungate perciò il tubo, perché ciò potrebbe comportare delle anomalie nel funzionamento.

giusto

sbagliat

1

Scarico dell'acqua di condensa

TUTTA L'ACQUA DI CONDENSA DEVE VENIRE SVUOTATA PRIMA DI METTERE FUORI ESERCIZIO L'APPARECCHIO O PRIMA MODIFICARE LA MODALITÀ

Quando il recipiente di raccolta della condensa è pieno, si illumina il commutatore „ON/OFF" ed il compressore si disattiva automaticamente, il motore del ventilatore continua invece a funzionare. La funzione di condizionamento viene interrotta. In questo caso svuotate il recipiente come descritto qui di seguito.

1. Spegnete l'apparecchio e staccate la spina dalla presa di corrente.
2. Estraete il recipiente afferrandolo all'impugnatura e sollevandolo con cautela.
3. Svuotate il recipiente.
4. Inserite nuovamente il recipiente vuoto.
5. L'apparecchio deve venire riacceso.
6. Reimpostate sul climatizzatore la funzione desiderata.

Manutenzione

1. Staccate prima la spina dalla presa di corrente per evitare scosse elettriche o il pericolo d'incendio.
2. Usate solamente detergenti non aggressivi ed un panno morbido per pulire il filtro e l'esterno. Per pulire non usate mai mezzi aggressivi, benzina, alcool o diluenti. Rimettete il filtro solo quando è asciutto.
3. Alla fine della stagione svuotare il recipiente dell'acqua, avvolgete il cavo di collegamento alla rete, pulite il filtro e l'esterno, reinserite il filtro quando è asciutto e, per il deposito, si consiglia di rimettere l'apparecchio nell'imballo originale. Non appoggiate oggetti pesanti sull'apparecchio.

ELIMINAZIONE DI PROBLEMI

Se l'apparecchio viene fatto funzionare correttamente, non dovrebbero verificarsi problemi. In caso di anomalie verificate le seguenti possibilità prima di rivolgervi al servizio assistenza.

Problema Possibile causa
L'apparecchio non funziona. Controllate se la spina di collegamento alla rete sia Inserita correttamente.
Il condizionamento non funziona. 3 minuti	dopo l'accensione controllare se il serbatoio dell'acqua sia pieno.La temperatura ambiente deve essere fra 16 e 30°C.
Il ventilatore non funziona al massimo. Controllate il tubo flessibile dell'aria e che il filtro non sia sporco, eventualmente pulirio.

Dopo che l'apparecchio è stato usato a lungo dovrebbe venire controllato da una ditta specializzata.

37

D

Per l'apparoschi indicato nella struzioni concadiamo una garmina di 2 anni, nel caso il nostro prodotto devosse risultare direttose. Quaste periodo di 2 anni inizi come con l'apparoschi del rechino e le pressa in comeagra dell'apparoschi da parte dei distente. Le corutzioni per la validità della garmina sono una correlia manutenzione secondo le limitazioni per fusa casi come un utilizzo apparistate del nostro apparoschi.

Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gli obblighi di responsabilità previsti dalla legge.

La garanzia volta per il territorio della Deposizione Federale Tadessa o dai dispette paesi dal principale partner di distribuzione di zona a completamento dello norme di legge in vigore sul posto. Rivolgeri all'addotto del servizio assionenza clienti inscintate della rispettiva zona e all'indizzo di assistenza clienti reportato in basse.

PL CERTYFIKAT GWARANCJI

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroulensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternativa di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulloriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentile solo con l'esplicita autorizzazione da parte della ISC GmbH.
