MANUAL DE USUARIO MKA 2500 EINHELL

Manual de instrucciones Aparato de aire acondicionadol

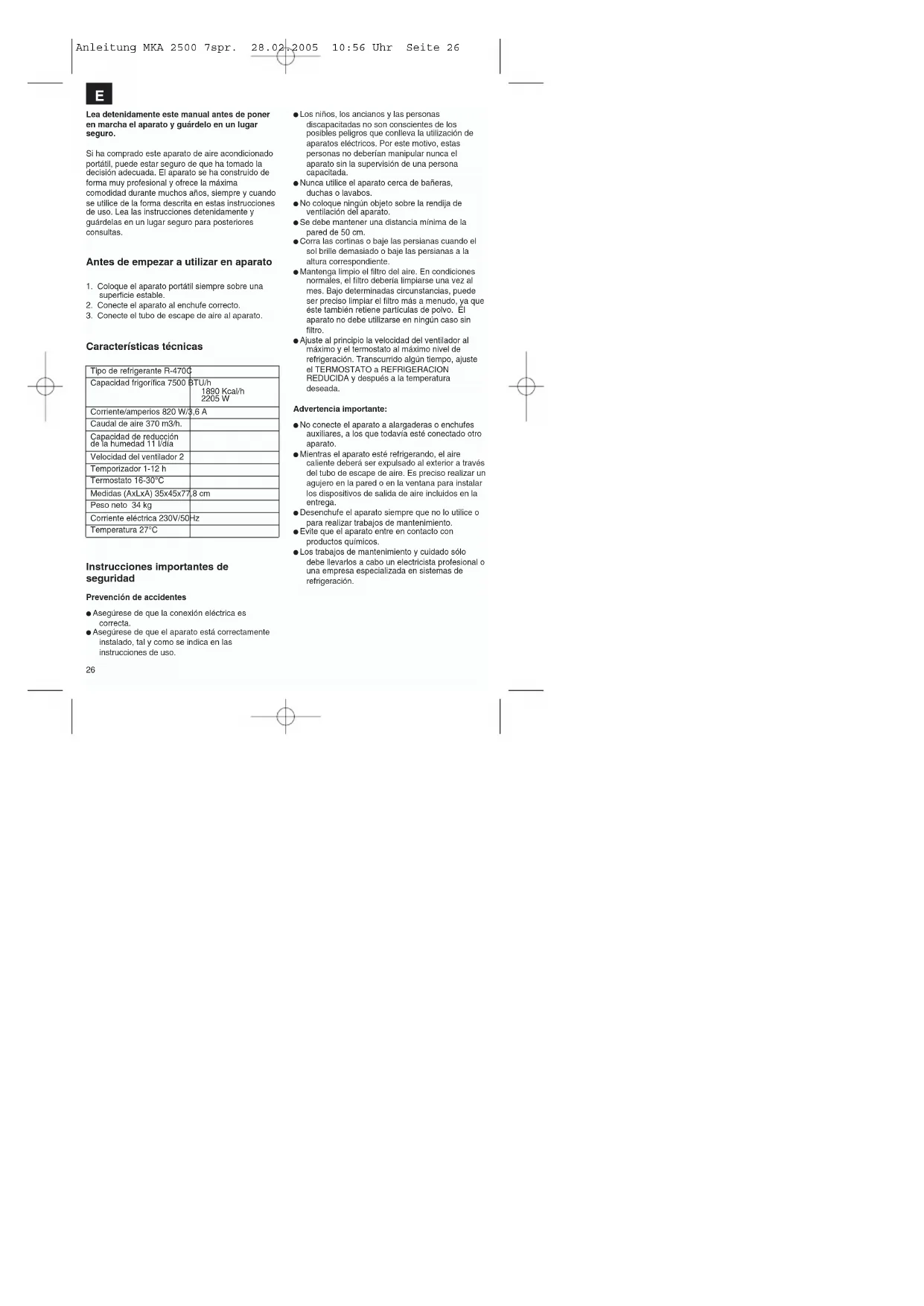

Anleitung MKA 2500 7spr. 28.02.2005 10:56 Uhr Seite 25Lea detenidamente este manual antes de poner en marcha el aparato y guárdelo en un lugar seguro. Si ha comprado este aparato de aire acondicionado portátil, puede estar seguro de que ha tomado la decisión adecuada. El aparato se ha construido de forma muy profesional y ofrece la máxima comodidad durante muchos años, siempre y cuando se utilice de la forma descrita en estas instrucciones de uso. Lea las instrucciones detenidamente y guárdelas en un lugar seguro para posteriores consultas. Antes de empezar a utilizar en aparato

1. Coloque el aparato portátil siempre sobre una

2. Conecte el aparato al enchufe correcto.

3. Conecte el tubo de escape de aire al aparato.

Características técnicas Tipo de refrigerante R-470C Capacidad frigorífica 7500 BTU/h 1890 Kcal/h 2205 W Corriente/amperios 820 W/3,6 A Caudal de aire 370 m3/h. Capacidad de reducción de la humedad 11 l/día Velocidad del ventilador 2 Temporizador 1-12 h Termostato 16-30°C Medidas (AxLxA) 35x45x77,8 cm Peso neto 34 kg Corriente eléctrica 230V/50Hz Temperatura 27°C Instrucciones importantes de seguridad Prevención de accidentes Asegúrese de que la conexión eléctrica es correcta. Asegúrese de que el aparato está correctamente instalado, tal y como se indica en las instrucciones de uso. Los niños, los ancianos y las personas discapacitadas no son conscientes de los posibles peligros que conlleva la utilización de aparatos eléctricos. Por este motivo, estas personas no deberían manipular nunca el aparato sin la supervisión de una persona capacitada. Nunca utilice el aparato cerca de bañeras, duchas o lavabos. No coloque ningún objeto sobre la rendija de ventilación del aparato. Se debe mantener una distancia mínima de la pared de 50 cm. Corra las cortinas o baje las persianas cuando el sol brille demasiado o baje las persianas a la altura correspondiente. Mantenga limpio el filtro del aire. En condiciones normales, el filtro debería limpiarse una vez al mes. Bajo determinadas circunstancias, puede ser preciso limpiar el filtro más a menudo, ya que éste también retiene partículas de polvo. El aparato no debe utilizarse en ningún caso sin filtro. Ajuste al principio la velocidad del ventilador al máximo y el termostato al máximo nivel de refrigeración. Transcurrido algún tiempo, ajuste el TERMOSTATO a REFRIGERACION REDUCIDA y después a la temperatura deseada. Advertencia importante: No conecte el aparato a alargaderas o enchufes auxiliares, a los que todavía esté conectado otro aparato. Mientras el aparato esté refrigerando, el aire caliente deberá ser expulsado al exterior a través del tubo de escape de aire. Es preciso realizar un agujero en la pared o en la ventana para instalar los dispositivos de salida de aire incluidos en la entrega. Desenchufe el aparato siempre que no lo utilice o para realizar trabajos de mantenimiento. Evite que el aparato entre en contacto con productos químicos. Los trabajos de mantenimiento y cuidado sólo debe llevarlos a cabo un electricista profesional o una empresa especializada en sistemas de refrigeración.

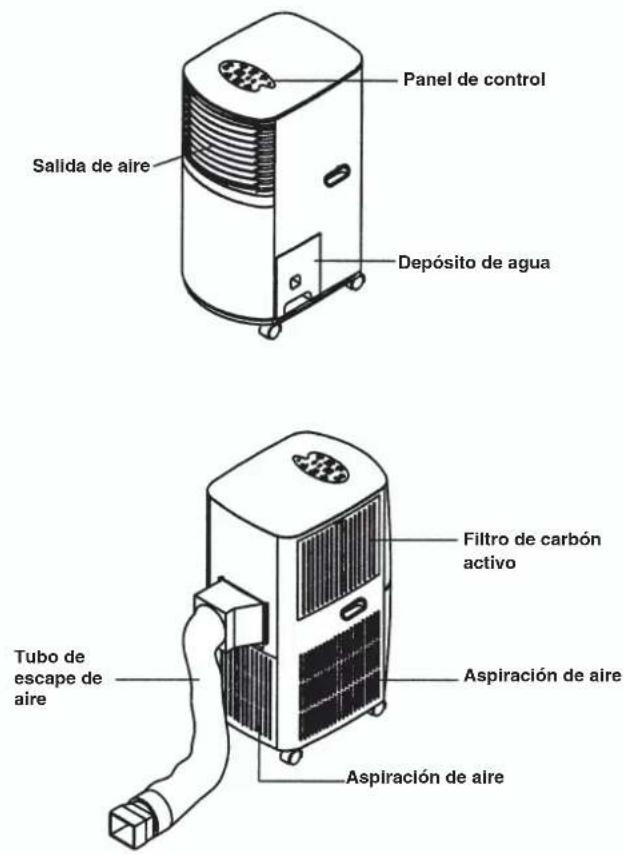

Salida de aire Tubo de escape de aire Panel de control Depósito de agua Filtro de carbón activo Aspiración de aire Aspiración de aire Anleitung MKA 2500 7spr. 28.02.2005 10:56 Uhr Seite 27Descripción de los módulos de servicio (Panel de control) 1.Temperatura Presione la tecla ∆ para aumentar la temperatura o la tecla para reducirla.

2. Función de REPOSO

Si se presiona la tecla REPOSO, mientras el aparato está en marcha, la temperatura aumenta en 1 °C una hora más tarde.

La velocidad del ventilador se puede regular con ALTO (HI) o BAJO (Lo).

El temporizador se puede ajustar para un margen de 1 a 12 horas. Si no ajusta el temporizador, el aparato se desconecta de forma automática transcurridas 24 horas.

5. Ventana indicadora

- Se indica la temperatura ambiente, el tiempo ajustado la temperatura ajustada

Si se presiona el botón SWING, las rejillas de ventilación verticales giran de un lado a otro para repartir el aire uniformemente. Las rejillas de ventilación horizontales se deben ajustar con la mano.

Presione este botón para realizar los ajustes siguientes: automático, refrigeración o circulación de aire.

Conecte o desconecte el aparato solo por medio de este botón. Puesta en marcha del aparato ENCHUFE Inserte el enchufe en la toma de corriente START Presione el botón „ON“ y el aparato se pondrá en marcha de forma automática. En la ventana indicadora (5) se muestra la temperatura ambiente actual. Si la temperatura está por encima de los 23° C, la función de refrigeración se activa de forma automática. Si la temperatura está por debajo de los 23 °C, sólo se activa el ventilador. SELECCION Presione el botón FUNCION para realizar los ajustes deseados - automático - refrigeración o - ventilación

/TEMPERATURA Presione el botón de Temperatura hacia arriba o Temperatura hacia abajo para seleccionar la temperatura deseada- Presione - TIMMER/TEMPORIZADOR para ajustar el tiempo de funcionamiento con las teclas ∆ + . DESCONECTAR Presione el botón ON/OFF y el aparato se desconectará inmediatamente. Para no forzar el compresor, éste se pone en marcha a los tres minutos de la conexión del aparato. Y lo mismo sucede al desconectar el aparato. Las funciones ajustadas se borran al desconectar el aparato o si se produce un corte de corriente. En caso necesario, se deberá volver a ajustarlas.

Anleitung MKA 2500 7spr. 28.02.2005 10:56 Uhr Seite 28 El sistema de refrigeración se desconecta cuando la temperatura ambiental está por debajo del valor ajustado en el termostato. La circulación de aire/ventilación sigue funcionando como se ha ajustado. Cuando la temperatura ambiente vuelve a aumentar, se vuelve a conectar el sistema de refrigeración.

AJUSTE DE LA DIRECCION DEL AIRE

Ajuste manualmente las rejillas horizontales de ventilación.

1. Ajuste de las rejillas horizontales de

ventilación: La dirección en horizontal del caudal de aire se determina a través de las rejillas horizontales de ventilación. Estas se deben ajustar manualmente.

2. Ajuste de las rejillas verticales de ventilación:

Si se presiona el botón SWING, las rejillas verticales de ventilación se mueven a derecha e izquierda. Rejillas de ventilación exteriores: Ajuste manual en horizontal. Rejillas de ventilación interiores: Ajuste eléctrico en vertical presionando el botón „SWING“

MONTAJE DEL TUBO DE ESCAPE DE

AIRE La longitud del tubo de escape de aire puede variar entre 300 mm y 1500 mm. Se debe evitar doblar o torcer excesivamente el tubo para que el aire puede salir al exterior sin problemas. Si no se cumple esta condición, el aparato puede recalentarse y desconectarse. Esto podría dañar el aparato. ¡Aviso! La longitud del tubo de escape de aire se ha especificado en las características técnicas del aparato. No alargue el tubo, ya que podrían producirse averías en el aparato.

correcto correcto incorrecto Anleitung MKA 2500 7spr. 28.02.2005 10:56 Uhr Seite 29Evacuación del agua de condensación ES PRECISO EVACUAR TODO EL AGUA DE

CONDENSACION ANTES DE PONER EL

APARATO FUERA DE SERVICIO O CAMBIARLO

DE LUGAR: Si el depósito de agua de condensación está lleno, se enciende el interruptor „ON/OFF“ y se desconecta el compresor de forma automática, sólo sigue funcionando el ventilador. Se interrumpe la función de refrigeración. En este caso, vacíe el depósito como se describe abajo:

1. Desconecte y desenchufe el aparato.

2. Tire del depósito por el mango hacia arriba con

3. Vacíe el depósito.

4. Vuelva a introducir el depósito vacío en su sitio.

5. El aparato debe volverse a poner en marcha.

6. Vuelva a ajustar la función deseada en el

aparato. Mantenimiento

1. Desenchufe primero el aparato para evitar

descargas eléctricas o riesgos de incendio.

2. Utilice sólo productos de limpieza no dañinos y

un paño suave para limpiar el filtro y la caja. No utilice nunca productos de limpieza corrosivos, bencina, alcohol o diluyentes. Vuelva a insertar el filtro cuando esté seco.

3. Cuando ya no sea preciso hacer uso del aparato,

vacíe el depósito de agua, enrolle el cable de conexión, limpie el filtro y la caja, vuelva a colocar el filtro en su sitio cuando esté seco, y guarde el aparato, a ser posible, en la caja de embalaje original. No deposite ningún objeto pesado sobre el aparato.

Anleitung MKA 2500 7spr. 28.02.2005 10:56 Uhr Seite 30SOLUCION DE PROBLEMAS Si el aparato se maneja de manera adecuada, no tienen por qué producirse averías. En caso de avería, compruebe si se trata de las posibilidades siguientes, antes de ponerse en contacto con el servicio técnico posventa. Problema Posible motivo El aparato no se pone en marcha Compruebe si el enchufe está bien encajado. El aparato no refrigera 3 minutos después de conectarlo, comprobar si el depósito de agua está lleno. La temperatura ambiente debería estar entre 16°C y 30°C. Escasa capacidad de ventilación Compruebe si el filtro o el tubo del aire están sucios. Limpiar el filtro. Si el aparato se ha utilizado durante un largo periodo de tiempo, es conveniente que una empresa especializada lo revise.

La reimpresión o cualquier otra reproducción de documentos e información adjunta a productos, incluida cualquier copia, sólo se permite con la autorización expresa de ISC GmbH.
