MKA 2000M MKA 3501E Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 1D Gerätebeschreibung

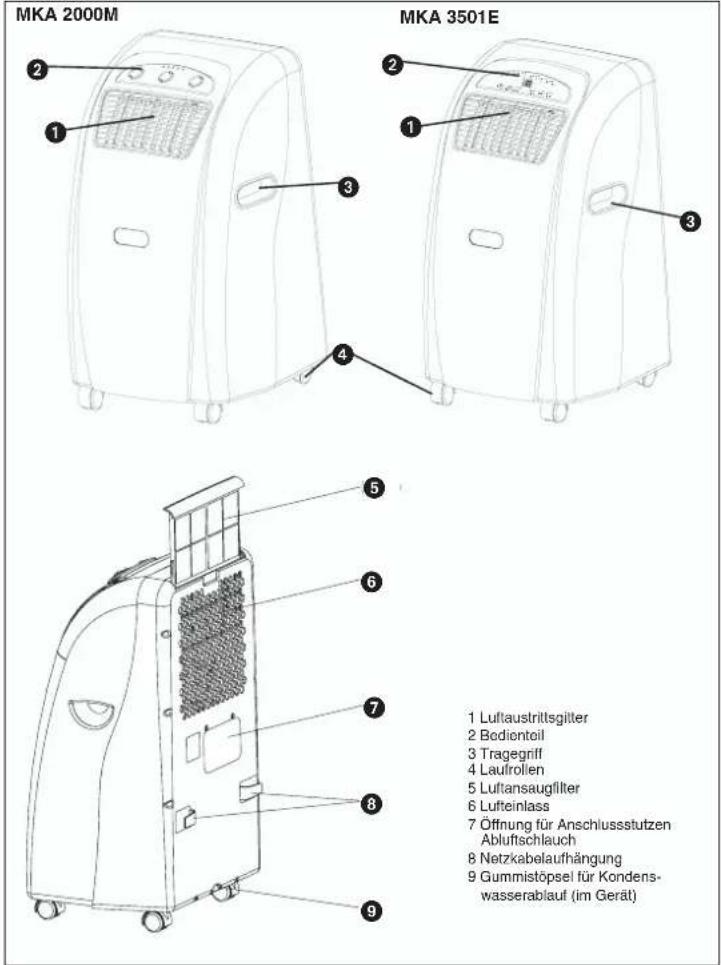

1 Luftaustrittsgitter2 Bedienteil3 Tragegriff4 Laufrollen5 Luftansaugfilter6 Lufteinlass7 Öffnung für Anschlussstutzen Abluftschlauch8 Netzkabelaufhängung9 Gummistöpsel für Kondens-wasserablauf (im Gerät)

Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 2D

• Bitte lesen die Anleitung sorgfältig vor Inbetriebnahme des Geräts und bewahren Sie diese Unterlagen gut auf. Mit dem Kauf dieses transportablen Klimagerätes haben Sie einen guten Kauf getätigt. Das Gerät ist sehr professionell konstruiert und bietet ein Maximum an Komfort für viele Jahre, vorausgesetzt es wird gemäß der Betriebsanleitung verwendet. Lesen Sie also die Anleitung sorgfältig durch und bewahren Sie diese für späteres Nachschlagen gut auf. Vor dem Gebrauch

1. Stellen Sie das transportable Gerät stets auf einen

stabilen Untergrund.

2. Schließen Sie das Gerät an der richtigen

3. Schließen Sie den Abluftschlauch am

Klimagerät an. Technische Daten MKA 2000 M Menge Kühlmittel 440 g Kühlleistung 6.000 BTU/h 1510 Kcal/Std 1758 Watt Netzspannung 230 V ~ 50 Hz Leistungsaufnahme/Strom 530 W/2,38 A Luftdurchsatz max. 440 cbm/Std. Raumgröße 55 m

Entfeuchtungsleistung 21,6 l/Tag Ventilatorgeschwindigkeit 2 Zeitschaltuhr 1-8 Std. Thermostat 18 - 32°C Maße (BxTxH) 40 x 37,7 x 75 cm Nettogewicht 27 kg MKA 3501 E Menge Kühlmittel 480 g Kühlleistung 12.000 BTU/h 3024 Kcal/Std 3529 Watt Netzspannung 230 V ~ 50 Hz Leistungsaufnahme/Strom 850 W/4,2 A Luftdurchsatz max. 520 cbm/Std. Raumgröße 110 m

Entfeuchtungsleistung 31,2 l/Tag Ventilatorgeschwindigkeit 2 Zeitschaltuhr 1-12 Std. Thermostat 18 - 32°C Maße (BxTxH) 40 x 37,7 x 75 cm Nettogewicht 31 kg Hinweis: Verbrauchswerte wurden bei 27°C Raum- temperatur und 60% Luftfeuchtigkeit ermittelt. Wichtige Sicherheitshinweise Vermeidung von Unfällen Vergewissern Sie sich, dass der elektrische Anschluss richtig ist. Vergewissern Sie sich, dass das Gerät gemäß der Betriebsanleitung richtig installiert ist. Junge, ältere und behinderte Menschen sind sich oft nicht der möglichen Gefahren bewusst, die bei der Benützung elektrischer Geräte auftreten können. Deshalb sollte das Gerät niemals ohne Aufsicht dieser Personen betrieben werden. Verwenden Sie dieses Gerät niemals in der Nähe von Badewannen, Duschen oder Waschbecken. Keine Gegenstände auf die Luftschlitze legen. Mindestabstand zur Wand beträgt 50 cm. Ziehen Sie Vorhänge oder Gardinen an den Fenstern während der grössten Sonneneinstrahl- ung zu oder stellen Sie die Jallousien ent- sprechend ein. Halten Sie den Luftfilter sauber. Unter normalen Bedingungen sollte der Filter jeden Monat gereinigt werden. Da der Luftfilter auch kleine Staubteilchen zurückhält, kann es unter Um- ständen notwendig sein, den Filter auch öfters zu reinigen. Das Gerät darf auf keinen Fall ohne Filter betrieben werden. Bei Beginn stellen Sie die Ventilatorgeschwindig- keit auf hohe Stufe und das Thermostat auf die größte Kühlung ein. Später dann auf NIEDRIGE KÜHLUNG stellen und das THERMOSTAT auf die gewünschte Temperatur einstellen. Weitere Hinweise: Verwenden Sie kein Verlängerungskabel oder einen Zusatzstecker, an dem noch ein anderes Gerät mit diesem Klimagerät angesteckt ist. Bei Kühlfunktion muss die warme Abluft über den Schlauch nach aussen geleitet werden. Eine Öffnung in der Wand oder im Fenster ist für das mitgelieferte Abluft-Set erforderlich. Ziehen Sie immer nach Gebrauch oder bei In- Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 3D

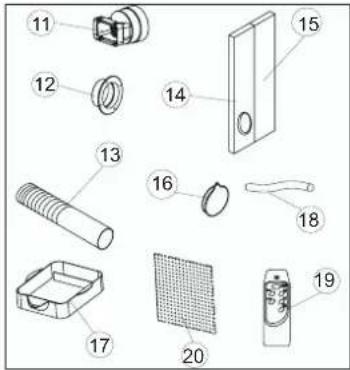

standhaltungsarbeiten den Netzstecker. Vermeiden Sie den Kontakt des Gerätes mit Chemikalien. Wartungs- und Instandhaltungsarbeiten dürfen nur durch einen Elektro-bzw. Kältefachbetrieb durchgeführt werden.Zubehör11 Abluft-Anschlussstutzen12 Durchführungsring13 Abluftschlauch14 Schaumstoff (wird bei Abluftaustritt durch das offene Fenster eingesetzt)15 Schaumstoff (wird bei Abluftaustritt durch das offene Fenster in den noch offenen Bereich des Fensters eingesetzt. Es soll wenn möglich keine zusätzliche warme Luft von aussen in den Raum gelangen).16 Abdeckkappe für Fenster - Mauerdurchführung17 Auffangbehälter für Kondenswasser18 Wasserablaufschlauch19 Fernbedienung20 AktivkohlefilterBeschreibung der BetriebselementeMKA 2000 M1. Netzspannungsanzeige2. Ventilator-Betriebsanzeige3. Kühlen-Betriebsanzeige4. Kondenswassertank “Voll” - Anzeige5. Thermostat (+18°C bis +32°C)6. Kühl- und VentilatorschalterLow Fan; High Fan; Low Cool; High Cool undOff-Funktion7. Timer-Regler1-8 Stunden einstellbar; Mit dem Timer-Regler kann die Anlage Ein/Aus geschaltet werden.Off = Anlage ausgeschaltetLow Fan = Ventilator läuft langsamHigh Fan = Ventilator läuft schnellLow Cool = weniger KühlungHigh Cool = mehr KühlungInbetriebnahme des GerätesNETZSTECKER Netzstecker in die Netzsteckdose steckenSTARTEN Timer-Regler auf ON stellen. Das Gerät startet dann automa-tisch. Wenn die Temperatur über 23°C ist, beginnt die Kühlfunk-tion automatisch. Wenn jedoch die Temperatur unter 23°C liegt, läuft nur der Ventilator. Das Ge-rät läuft bis es abgeschaltet wird.ABSCHALTEN Drehen Sie den Timer-Regler auf “OFF” und das Gerät schaltet sich sofort aus.Temperatur einstellenStellen Sie das Thermostat nach Ihren Bedürfnissenein. Im Uhrzeigersinn wird eine niedrigereSolltemperatur eingestellt.

IGH COOL LOW COOL Low FanHigh FanLow CoolHigh Cool Off Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 45

Zeitschaltuhr (Timer) einstellenStellen Sie die Zeitschaltuhr nach Ihren Bedürfnissen(1-8h) ein. Nach Ablauf der eingestellten Zeit schaltetdas Gerät automatisch ab. Beschreibung der Betriebselemente MKA 3501 E 1. LED „Temperatur Einstellung“2. LED „Raumtemperatur“3. LED „Ventilator langsam“4. LED „Ventilator schnell“5. LED „Automatikfunktion eingestellt“6. LED „Kühlfunktion eingestellt“7. LED „Lüfterfunktion eingestellt“8. nicht belegt9. LED „Zeitschaltuhr betätigt“10. LED „Kompressor läuft“11. Wahlschalter „Wärmer“12. Wahlschalter „Kühler“13. Wahlschalter „Ventilatorgeschwindigkeit“14. Wahlschalter „Funktion“15. Schalter für „Zeitschaltuhr“16. Ein-/Ausschalter17. LCD AnzeigefeldGerät Ein- und AusschaltenDrücken Sie den Ein-/Ausschalter (ON/OFF). DasGerät startet automatisch. Ist dieUmgebungstemperatur: Höher als 23°C arbeitet das Gerät in der Kühl-funktion Zwischen 20°C und 23°C arbeitet das Gerät in der Lüfterfunktion.Entsprechend der Funktion in der das Gerät arbeitet,leuchten die LED´s (s. Bedienfeld).Hinweis: Die LED „Kompressor läuft“ (COMP.)leuchtet nur wenn der Kompressor auch tatsächlichläuft. Das LCD Anzeigefeld zeigt die aktuelleRaumtemperatur an. Um das Gerät auszuschalten, drücken Sie nochmalsden Ein-/Ausschalter.Funktion auswählenDrücken Sie den Wahlschalter „Funktion“ (MODE) inder Reihenfolge „Automatik“, „Kühlen“, „Lüfter“. Dieder gewählten Funktion entsprechende LED leuchtet(s. Bedienfeld).Soll-Temperatur einstellen Drücken Sie den Wahlschalter „Wärmer“ (TEMP.UP)oder „Kühler“ (TEMP.DOWN) um die von Ihnengewünschte Solltemperatur einzustellen. BeimDrücken des Wahlschalters „Wärmer“ oder „Kühler“wird im LCD Anzeigefeld die von Ihnen gewünschteSolltemperatur angezeigt. Ansonsten zeigt das LCDAnzeigefeld immer die aktuelle Raumtemperatur an.Das Gerät ist in der Kühlfunktion auf 24°Ceingestellt.Ventilatorgeschwindigkeit auswählenDrücken Sie den Wahlschalter„Ventilatorgeschwindigkeit“ (SPEED) um diegewünschte Ventilatorgeschwindigkeit einzustellen.Die der gewählten Funktion entsprechende LEDleuchtet (s. Bedienfeld).Ist das Gerät in „Automatikfunktion“ (AUTO) wird dieVentilatorgeschwindigkeit abhängig von derRaumtemperatur automatisch vom Gerätausgewählt. Die entsprechende LED leuchtet. DerWahlschalter „Ventilatorgeschwindigkeit“ (SPEED)ist deaktiviert. Zeitschaltuhr einstellenDrücken Sie den Schalter für „Zeitschaltuhr“ (TIMER)um die gewünschte Betriebsdauer (1 – 12 h)festzulegen. Die LED „Zeitschaltuhr betätigt“(TIMER) leuchtet. Ist die Zeitschaltuhr eingestellt,schaltet das Gerät automatisch ab. Beim Drückendes Schalters „Zeitschaltuhr“ wird im LCDAnzeigefeld die von Ihnen eingestellte Zeitangezeigt. Ist die Zeitschaltuhr nicht eingeschaltet,läuft das Gerät ständig.Drücken Sie den Schalter für „Zeitschaltuhr“ (TIMER)ohne dass eine der anderen Funktioneneingeschaltet ist, können Sie die Einschaltzeit desGeräts festlegen. Steht z.B. die Zeitschaltuhr auf „2“ schaltet das Gerätnach Ablauf von 2 Stunden automatisch ein. Alle Funktionen können auch mit der mitgeliefertenFernbedienung eingestellt werden.Die Fernbedienung benötigt 2 Stück MICRO (AAA)Batterien. Um den Kompressor zu schonen, läuft er erst nach 3 Minuten nach dem Anschalten an. Das gleiche gilt beim Ausschalten. Das Kühlsystem schaltet sich aus, wenn die Zimmertemperatur niedriger als der eingestellteWert am Thermostat ist. Die Luftumwälzung -

COMP. Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 5D Ventilation läuft wie eingestellt weiter. Wenn die Raumtemperatur wieder ansteigt, schaltet sich die Kühlung wieder ein.

EINSTELLUNG DER LUFTRICHTUNG

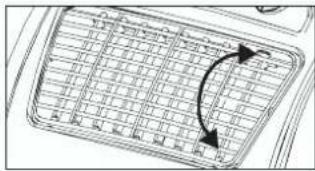

1. Justierung der horizontalen Lüftungsgitter:

Die horizontale Richtung der Luftströmung wird durch die horizontalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden.

2. Justierung der vertikalen Lüftungsgitter:

Die vertikale Richtung der Luftströmung wird durch die vertikalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden.

MONTAGE DES ABLUFTSCHLAUCHES

Verwenden Sie nur den mitgeieferten Abluftschlauch. Die Länge des Abluftschlauches kann von 300 mm bis 1500 mm variiert werden. Die beste Kühlleistung erhalten Sie mit der kürzesten Abluftschlauchlänge. Knicke oder starke Krümmungen des Abluft- schlauches sollten ver-mieden werden, damit die Abluft ungehindert nach aussen strömen kann. Wenn dies nicht beachtet wird, kann es zu Überhitzungen des ganzen Gerätes kommen und das Gerät abschalten. Das Gerät könnte dadurch beschädigt werden. Warnung! Die Länge des Abluftschlauches ist auf die technische Spezifikation des Gerätes abgestimmt. Verlängern Sie nicht den Schlauch, dies könnte zu Störungen am Gerät führen. A) Montage des Abluftschlauches durchs offene Fenster

Schaumstoff (15) Schaumstoff (14) 50 cm richtig richtig falsch Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 6Verwenden Sie die Schaumstoffteile und kürzen Sie sie wenn nötig. Führen Sie den Abluftschlauch durch die Schaumstofföffnung ins Freie. Sichern Sie das Fenster, sodass der Schaumstoff zuverlässig hält. Hinweis: Treffen Sie Vorkehrungen gegen unbefugtes Eindringen durch das Fenster. B) Montage des Abluftschlauches durch die Fensterscheibe oder Wand ca. 130 mm Ø Loch in die Scheibe oder Wand schneiden bzw. bohren. Durchführungsring von aussen nach innen stecken und befestigen. Abluftschlauch in den Durchführungsring stecken. Bei Nichtbetrieb der Anlage die Abdeckkappe von aussen auf den Durchführungsring stecken. C) Ablassen des Kondenswassers mit Wassertank

DAS GESAMTE KONDENSWASSER MUSS VOR

AUSSERBETRIEBNAHME ODER UMSTELLUNG

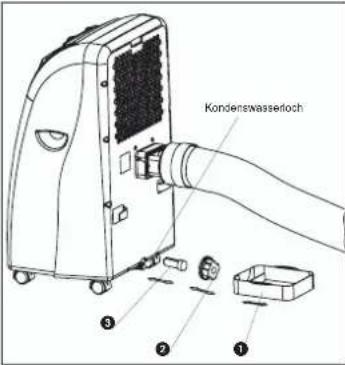

ABGELASSEN WERDEN: Ablassen des Kondenswassers mit Tank. Hinweis MKA 2000 M Wenn der Kondenswasserbehälter voll ist, leuchtet die „Kondenswasserbehälter voll“ Anzeige auf und der Kompressor schaltet sich automatisch ab, nur der Ventilatormotor läuft weiter. Die Kühlfunktion wird unterbrochen. Hinweis MKA 3501 E Wenn der Kondenswasserbehälter voll ist, schalten Kompressor und Ventilatormotor ab. Die LED „COMP.” blinkt. In diesem Fall entleeren Sie den Behälter wie unten beschrieben:

1. Ziehen Sie den Netzstecker.

2. Schieben Sie den Behälter (1) unter die Ablaß-

3. Schrauben Sie die Ablaßschraube (2) ab

4. Entfernen Sie den Stopsel (3)

5. Das Kondenswasser läuft in die Auffangschale.

6. Nachdem der Kondenswasserbehälter komplett

entleert ist, montieren Sie Stopfen (3) und Ablass- schraube (2) wieder.

7. Das Gerät kann wieder in Betrieb genommen

werden. D) Ablassen des Kondenswassers mit Kondenswasserschlauch

1. Ziehen Sie den Netzstecker.

2. Ablaufschraube (2) abschrauben

3. Entfernen Sie den Stopfen (3)

4. Kondenswasserschlauch aufstecken und mit

5. Der Ablaufschlauch kann mit einem ø18mm

Schlauch verlängert werden. Verwenden Sie dazu ein passendes Verbindungsstück.

Kondenswasserloch 50 cm Wand oder Fensterscheibe Durchführungsring Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 7D

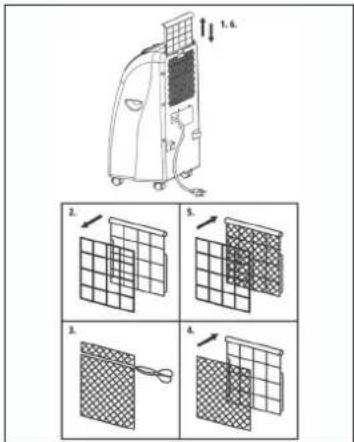

Hinweis: Der Ablaufschlauch muss leicht abfallend nach außen verlaufen. MKA 2000 M Die „Kondenswasserbehälter voll“ Anzeige ist außer Betrieb. MKA 3501 E Die LED „COMP.“ Blinkt nicht, da der Behälter nicht mehr voll werden kann. Kohlefilter erneuern

1. Filterrahmen entnehmen

2. Filterhalter von Filterrahmen entfernen

3. Kohlefilter aus der Tüte nehmen

4. Kohlefilter in Filterrahmen legen

5. Filter mit Filterhalter befestigen

6. Filterrahmen einschieben

1. Ziehen Sie zuerst den Netzstecker, um einen

Stromschlag oder Feuergefahren zu vermeiden.

2. Verwenden Sie nur milde Reinigungsmittel und ein

weiches Tuch, um den Filter und das Gehäuse zu reinigen. Verwenden Sie niemals aggressive Mittel, Benzin, Alkohol oder Verdünnung zur Reinigung. Setzen Sie den Filter erst wieder ein, wenn er trocken ist.

3. Am Ende der Saison bitte den Wasserbehälter

entleeren, rollen Sie das Netzkabel auf, reinigen den Filter und das Gehäuse, setzen den Filter, wenn trocken, wieder ein und packen das Gerät am besten in den Originalkarton zur Lagerung. Legen Sie keine schweren Gegenstände auf das Gerät. Kondenswasser- schlauch Kondenswasser- schlauch reduzierter Wasser- schlauch Ø 18 mm

Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 89

PROBLEMLÖSUNG Wenn das Gerät richtig betrieben wird, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst verständigen. Problem Möglicher Grund Gerät arbeitet nicht Ist der Netzstecker richtig eingesteckt? Ist Spannung an der Netzsteckdose? Ist die Raumtemperatur unter der eingestellten Temperatur? Ist der Kondenswasserbehälter voll? Gerät kühlt nicht zufriedenstellend Ist direkte Sonneneinstrahlung im Raum? Sind Türen und Fenster geöffnet? Sind sehr viele Menschen im Raum? Entsteht durch ein Gerät viel Wärme im Raum? Schwache Lüftungsleistung Ist der Luftschlauch verstopft? Ist der Filter verschmutzt? Ist der Lufteinlass bzw. Luftauslass blockiert? Gerät ist zu laut Ist das Gerät uneben/schräg aufgestellt? Kompressor läuft nicht Ist der Kondenswasserbehälter voll? Ist der Kompressor überhitzt und der Überhitzungsschutz hat den Kompressor abgeschaltet, warten Sie bis der Kompressor wieder abgekühlt ist. Nach längerem Gebrauch sollte das Gerät durch eine Fachfirma überprüft werden. Anleitung MKA 3501 E SPK 1 02.12.2004 10:16 Uhr Seite 910
