GEBRUIKSAANWIJZING SC3225 ZIBRO

een toiminnan aloitusajan.

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw Zibro airconditioner. U heeft een

kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het

apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een

optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant twee jaar

garantie op mogelijke materiaal- of fabricagefouten en vier jaar garantie op de

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

INHOUD A. VEILIGHEIDSVOORSCHRIFTEN B. ONDERDELEN EN FUNCTIES C. BEDRIJFSTEMPERATUUR D. HANDBEDIENING E. WERKEN MET AFSTANDSBEDIENING F. OPTIMALE WERKING G. INSTELLEN RICHTING LUCHTSTROOM H. HOE DE AIRCONDITIONER WERKT I. ONDERHOUD J. BEDIENINGSTIPS K. STORINGEN VERHELPEN L. GARANTIEBEPALINGEN M. TECHNISCHE GEGEVENS LEES DEZE HANDLEIDING In de handleiding vindt u vele nuttige tips over hoe u de airconditioner op de

juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt

u oplossingen voor algemene problemen. Als u eerst hoofdstuk K “Storingen

Verhelpen” doorleest hoeft u misschien geen contact op te nemen met de serv-

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 179A VEILIGHEIDSVOORSCHRIFTEN Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit pro-

duct is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnens-

huis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden. Dit apparaat

is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 230 V~/ 50 Hz. Voor model S(C)3248 is geen

eaard stopcontact nodig.

Controleer vóór het aansluiten van het apparaat of:

• de voedingsspanning overeenkomt met de netspanning op het typeplaatje;

• stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;

• de stekker van het snoer in het stopcontact past;

• het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch appa-

raat, voorzichtig te zijn.

• Het luchtinlaat- en uitblaasrooster nooit afdekken.

• Breng het apparaat nooit in contact met chemicaliën.

• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.

Schakel het apparaat uit en onderbreek de energievoorziening wanneer water de binnenunit inloopt.

• Steek niet uw handen, vingers of voorwerpen in de openingen van het apparaat.

• Sluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voor-

handen is, laat dit dan installeren door een erkend elektricien.

• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een erkend servicemonteur of door uw

erkende leverancier. Volg de gebruiks- en onderhoudsinstructies in het gebruikershandboek dat bij dit appa-

• Onderbreek altijd de stroomtoevoer als het apparaat niet gebruikt wordt.

• Laat een beschadigd elektriciteitssnoer or stekker alleen vervangen door een erkend elektricien of door de

• Zet nooit de airconditioner aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik

daarvoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.

• Open de airconditioner nooit als deze in werking is. Trek altijd eerst de stekker eruit alvorens het apparaat

• Haal altijd de stekker uit het stopcontact wanneer de airconditioner wordt gereinigd of wanneer er onder-

houd wordt gepleegd.

• Plaats nooit gasbranders, ovens of kooktoestellen in de luchtstroom.

• Bedien nooit de knoppen en raak de airconditioner nooit aan met natte handen.

• De buitenunit produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wet-

• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard

is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als

het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

• De airco bevat een koelmiddel en kan worden aangemerkt als apparatuur onder druk. Schakel

daarom altijd een bevoegde aircomonteur in voor installatie van en onderhoud aan de airco.

De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde

aircomonteur of de garantie zal ongeldig worden.

telijke regelingen. Het is de verantwoordelijkheid van de gebruiker om na te gaan of de apparatuur volle-

dig voldoet aan de plaatselijke wettelijke regelingen.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke,

geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden

op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is

• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spe-

• Ga nooit in de directe luchtstroom staan.

• Drink nooit het afvalwater uit de airconditioner.

• Geen wijzigingen aan het product aanbrengen. Verwijder het isolatiemateriaal niet.

B ONDERDELEN EN FUNCTIES BINNENUNIT Binnenunit

 Luchtfilter (achter voorpaneel)

 Horizontaal luchtstroomrooster

 Signaalontvanger afstandsbediening

 Afstandsbediening (zie hoofdstuk E voor

meer bijzonderheden en bediening)

 Knop voor handmatige bediening

BUITENUNIT Buitenunit

 Aansluitleiding, afvoerslang (bij S32XX

aansluitleiding niet bijgeleverd)

 Luchtinlaat (zij- en achterkant)

De lampjes van de bedieningsindicator gaan snel knipperen (vijf maal per seconde) wanneer beveiligings-

voorzieningen gaan werken.

Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en

indicatie en kunnen enigszins afwijken van de airconditioner die u heeft gekocht. Alleen de

werkelijke vorm is belangrijk.

• Gebruik het apparaat nooit met een beschadigd snoer, stekker,

behuizing of bedieningspaneel.

• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de

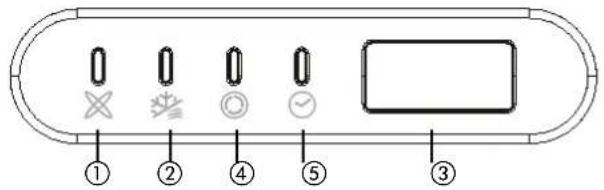

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 181FUNCTIE VAN DE INDICATIELAMPJES OP HET SCHERMPJE VAN DE BINNENUNIT

Dit indicatielampje brandt wanneer de airconditioner op automatische “AUTO” bedrijfsmodus is inge-

 Ontdooien, “DEFROST” indicatielampje

Dit indicatielampje brandt wanneer de airconditioner automatisch gaat ontdooien of wanneer, tijdens

verwarmen, de warme lucht regeling wordt geactiveerd.

 TEMPERATUUR indicatielampje

Toont de temperatuurinstellingen tijdens de werking van de airconditioner.

 Bedrijfsmodus, “OPERATION” indicatielampje

Dit indicatielampje knippert als de stroomtoevoer is ingeschakeld en brandt als de unit in bedrijf is.

 “TIMER” indicatielampje

Dit indicatielampje brandt wanneer de “TIMER” op Aan/Uit “ON/OFF” staat.

C BEDRIJFSTEMPERATUUR Koelen, verwarmen en / of ontvochtigen zijn mogelijk bij de volgende binnen- en buitentemperatuur:

• Wanneer de airconditioner niet wordt gebruikt zoals hierboven is aangegeven, kunnen

bepaalde beveiligingsvoorzieningen gaan werken, waardoor de unit niet meer normaal

• Relatieve vochtigheid in de ruimte minder dan 80%. Wanneer de airconditioner in bedrijf is bij

een relatieve luchtvochtigheid van meer dan 80% in de ruimte kan er op de oppervlakte van

de airconditioner condens ontstaan. In dat geval dient u de verticale luchtstroom lamel in de

uiterste stand (verticaal naar de vloer gericht) en de ventilator op Hoog (“HIGH”) te zetten.

• Sluit voor een maximaal effect van uw airconditioner altijd deuren en ramen wanneer wordt

gekoeld of verwarmd.

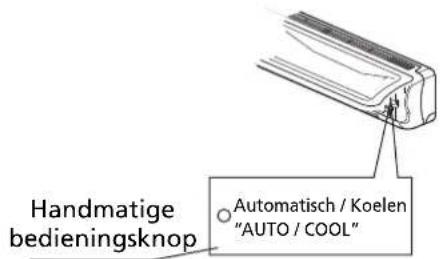

D HANDBEDIENING De airconditioner kan op het apparaat zelf en met de bijgeleverde afstandsbediening met de hand worden

bediend. Voor het werken met de afstandsbediening zie hoofdstuk E “Werken met afstandsbediening”.

Wanneer geen gebruik wordt gemaakt van de afstandsbediening, zal de airconditioner alleen in de AUTO-

modus werken. Volg dan de volgende aanwijzingen:

1. Open het voorpaneel en til het schuin op tot het met een klik vast blijft zitten.

2. Eenmaal drukken op handmatige bedieningsknop  zet de unit op Automatische “AUTO” bediening.

3. Sluit het paneel weer goed.

• Zodra u de handmatige bedieningsknop indrukt verspringt de bedrijfsmodus van: Automatisch

“AUTO”, naar Koelen “COOL” naar Uit “OFF”.

• Druk de knop tweemaal in binnen 5 seconden en de unit werkt in de geforceerde Koelen

“COOL” modus. Dit wordt alleen gebruikt om te testen.

• Een derde maal drukken op de knop zorgt ervoor dat de bewerking wordt gestopt en de

airconditioner wordt uitgeschakeld.

• Om weer terug te gaan naar het gebruik van de afstandsbediening dient u de

afstandsbediening rechtstreeks te gebruiken.

Paneel Automatisch / Koelen “ AUTO / COOL” Handmatige

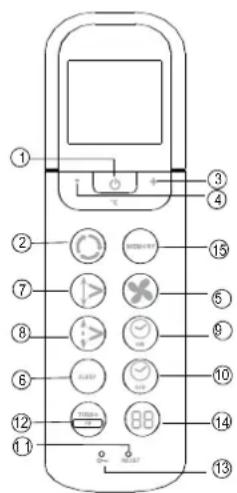

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 183E WERKEN MET AFSTANDSBEDIENING Introductie van functieknoppen op de afstandsbediening

 Aan/uit “ON/OFF” knop: Druk deze knop in om de werking van de unit te starten. Druk deze knop weer

in om de werking van de unit te beëindigen.

 Modus knop: Iedere keer dat u de knop indrukt wordt een modus geselecteerd in de volgorde:

Automatisch “AUTO”, Koelen “COOL”, Drogen “DRY””, Verwarmen “HEAT” en Alleen Ventileren

““FAN ONLY”. Zie de volgende figuur:

AUTO COOL DRY HEAT FAN

 + Knop: Druk de knop in om de binnentemperatuur instelling te verhogen tot 30ºC.

 - Knop: Druk de knop in om de binnentemperatuur instelling te verlagen tot 17ºC.

 Ventilator “FAN” Knop: Deze knop wordt gebruikt om de ventilatorsnelheid te selecteren. Steeds wan-

neer u de knop indrukt, wordt een ventilatorsnelheid geselecteerd die verspringt van “AUTO” naar

Laag “LOW” naar Medium “MED” naar Hoog “HIGH” en dan terug naar “Auto”. Wanneer u de

“AUTO” of “DRY”modus selecteert wordt de ventilatorsnelheid automatisch geregeld en kunt u deze

snelheid niet instellen.

 SLEEP-knop: Druk deze knop in om de energiebesparingstand in te schakelen. Druk de knop nogmaals

in om deze stand uit te schakelen. Deze functie, die alleen kan worden gebruikt in combinatie met

koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de meest comfor-

tabele temperatuur voor u in stand wordt gehouden. N.B.: Als u een andere knop indrukt terwijl het

apparaat in SLEEP-stand werkt, wordt de SLEEP-stand geannuleerd.

G LET OP Bewaar de afstandsbediening waar de ontvanger van het apparaat het signaal op kan vangen.

Wanneer u de timerfunctie selecteert, geeft de afstandsbediening automatisch een signaal door

aan de binnenunit op de geselecteerde tijd. Wanneer u de afstandsbediening op een plaats

bewaart dat een juiste ontvangst hindert, kan een vertraging tot 15 minuten optreden.

• Richt de afstandsbediening altijd op de signaalontvanger van de binnenunit en zorg ervoor

dat zich geen obstakels bevinden tussen de afstandsbediening en de ontvanger. Als dat wel

het geval is kan het signaal van de afstandsbediening niet worden opgevangen en werkt de

airconditioner niet goed.

• De afstandsbediening werkt tot op een maximale afstand van ongeveer 6 tot 7 meter.

 Zwenk “SWING” Knop: Druk op de “SWING” knop om de Zwenkfunctie te activeren. Druk nogmaals op

de knop om te stoppen.

Luchtrichting “AIR DIRECTION” Knop: Druk op deze knop om de stand van de lamel te wijzigen. De lamel

verandert 6 graden van positie bij iedere druk op de knop. Als de lamel in een bepaalde stand staat,

waarbij deze het koelings- of verwarmingseffect van de airconditioner zou beïnvloeden, wordt de posi-

tie van de lamel automatisch veranderd. Er verschijnt geen symbool op het schermpje wanneer op deze

 “TIMER ON” Knop: Druk op deze knop om de Automatische inschakeltijd functie te activeren. Bij iedere

druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aan-

geeft verspringt de automatisch ingestelde tijd met iedere druk op de knop met 60 minuten. Om het

programma Automatisch Ingestelde Tijd op te heffen dient u op de knop te blijven drukken tot er niets

meer op het schermpje wordt weergegeven.

 “TIMER OFF” Knop: Druk op deze knop om de Automatische uitschakeltijd functie te activeren. Bij iede-

re druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur

aangeeft verspringt de automatisch ingestelde tijd met iedere druk op de knop met 60 minuten. Om

het programma Automatisch Ingestelde Tijd op te heffen dient u op de knop te blijven drukken tot er

niets meer op het schermpje wordt weergegeven.

 Resetknop: Door op de verzonken resetknop te drukken, kunt u alle bestaande instellingen annuleren

en de regelaar weer terugstellen op de oorspronkelijke waarden.

 Vorstpreventieknop/TURBO-knop: Als u deze knop indrukt terwijl de airconditioner in koelbedrijf [COOL]

werkt, wordt het koelvermogen verhoogd. Door deze knop nogmaals in te drukken schakelt u de

TURBO-functie weer uit. Door deze knop in te drukken (> 2 seconden), wordt de vorstpreventiestand

van het apparaat ingeschakeld. Het apparaat negeert de bestaande binnentemperatuurinstelling dan

en stelt de binnentemperatuur in op ca. 8 °C. Zo wordt vorst in uw huis voorkomen tijdens koude peri-

odes terwijl het apparaat met het laagst mogelijke energieverbruik draait. Als deze stand geselecteerd

is, verschijnt op het binnendisplay van het apparaat “FP”. Deze knop kan alleen worden bediend in de

verwarmingsmodus. U kunt de vorstpreventiestand weer uitschakelen door de knop opnieuw in te

 LOCK-knop: Door de verzonken LOCK-knop in te drukken kunt u alle actuele instellingen vastzetten. De

afstandsbediening reageert nu alleen nog op de LOCK-knop. Druk de knop nogmaals in om de LOCK-

modus uit te schakelen.

 LED DISPLAY-knop: Door deze knop in te drukken kunt u het digitale display in de airconditioner uit-

schakelen. Druk deze knop nogmaals in om het display weer te activeren (geldt niet voor apparaten die

niet voorzien zijn van deze functie).

 „Memory“ knop: Gebruikt om de fabrieksinstellingen te herstellen of om een instelling uit het geheu-

- wanneer de afstandsbediening nog niet geprogrammeerd is door de gebruiker, staan de fabrieksin-

stellingen automatisch op 24ºC en de automatische ventilatorsnelheid. Wanneer de „memory“ knop

ingedrukt wordt, past het apparaat de instellingen aan naar de „auto“ modus met 24ºC en de ventila-

torsnelheid schakelt naar „auto“.

- Wanneer de gebruiker de gewenste instelling heeft aangepast (bijvoorbeeld verwarmen, lage venti-

latorsnelheid en 25ºC) kan deze gebruikersinstelling in het geheugen van de afstandsbediening

geplaats worden door op de „Memory“ knop te drukken gedurende meer dan 2 seconden.

Wanneer de binnenunit op een willekeurige instelling staat, dan zal het drukken op de „Memory“

knop gedurende minder dan 2 seconden ertoe resulteren dat het programma wijzigt in het program-

ma zoals opgeslagen in het geheugen van de afstandsbediening.

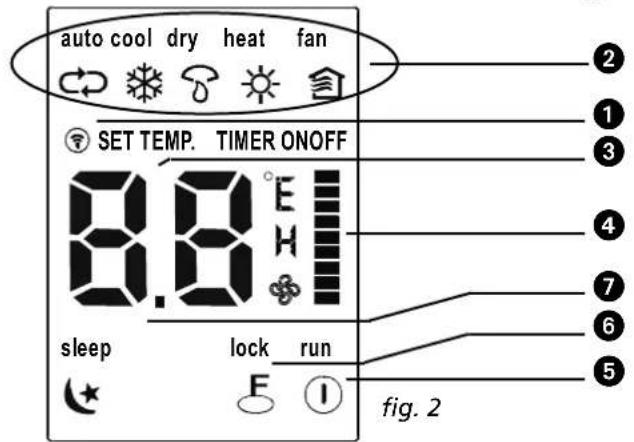

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 185Namen en functies van indicatielampjes op de afstandsbediening

 Verzendingslampje: Dit lampje brandt terwijl de afstandsbediening signalen stuurt naar het apparaat.

 Indicatie van bedrijfsstand: Toont de actuele bedrijfsstand: AUTO , COOL [koelen] , DRY [drogen] , HEAT [verwarmen] , Fan [ventileren] .  Temp. / Timer aanduiding: Toont de temperatuurinstelling (17º C ~ 30ºC). Wanneer u de bedrijfsstand op FAN staat, wordt er geen temperatuur getoond. Wanneer de timerfunctie is ingeschakeld, toont hetdisplay de stand ON of OFF van de timer.  Aanduiding ventilatorsnelheid: Toont de geselecteerde ventilatorsnelheid, Auto (geen aanduiding), Laag , Midden of Hoog . Bij de bedrijfsstand AUTO of DRY staat de ventilatorsnelheid op Auto.  Aan/uit-indicatie: Wordt getoond door het drukken op de On / Off knop. Druk opnieuw op de On / Off knop om te verwijderen.  Lock-weergave: De melding LOCK verschijnt wanneer de LOCK-bedrijfsstand is ingeschakeld. Druk opnieuw op LOCK om te verwijderen.  Sleep-weergave: De melding Sleep verschijnt wanneer de Sleep-bedrijfsstand is ingeschakeld. Druk opnieuw op SLEEP om te verwijderen. Werken met de afstandsbediening

Plaatsen / vervangen van batterijen Gebruik twee droge cel alkaline batterijen (AAA/LR03).Gebruik geen oplaadbare batterijen.1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening in de richting van de pijl.2. Plaats nieuwe batterijen en let op dat de positieve (+) en negatieve (-) polen van de batterijen in dejuiste richting geplaatst zijn.3. Schuif het klepje weer terug.

auto cool dry heat fan

SETTEMP. TIMERONOFF G LET OP In Fig. 2 worden voor alle duidelijkheid alle functies getoond. Tijdens de werkelijke werkingworden echter alleen de van toepassing zijnde functies op het schermpje getoond. 1

AUTOMATISCHE BEDIENING Als de airconditioner gebruiksklaar is (controleer of het apparaat aan stroomnet aangesloten is en of er

stroom beschikbaar is), schakel de stroom dan in en het Bedrijfsmodus indicatielampje op het schermpje van

de binnenunit gaat knipperen.

1. Gebruik de Modus “MODE” selecteerknop om AUTO te selecteren.

2. Druk op de + of - knop om de gewenste kamertemperatuur in te stellen.

3. Druk op de “On/off” knop om de airconditioner te starten. Het Bedrijfsmodus indicatielampje op het

schermpje van de binnenunit gaat branden. De bedrijfmodus is AUTO. De Ventilatorsnelheid wordt

automatisch geregeld.

4. Druk weer op de “On/off” knop om de werking van de unit te stoppen.

KOELEN, VERWARMEN en ALLEEN VENTILEREN regelen

1. Als de AUTO modus u niet bevalt kunt u handmatig de instellingen tijdelijk opheffen. U drukt hiervoor

knop  in om de Koelen, Drogen, Verwarmen (alleen bij units met een WARMTEPOMP) of de Alleen

Ventileren modus te gebruiken.

2. Druk de knop + of - in ( en ) om de gewenste kampertemperatuur in te stellen.

3. Druk op Ventileren “FAN” knop  om AUTO, HIGH, MED of LOW in de Ventileren modus te selecteren.

4. Druk op “ON/OFF” knop . Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te

werken volgens uw instellingen. Druk nogmaals op “ON/OFF” knop  om deze functie van de unit te

• Wanneer de batterijen verwijderd zijn, wist de afstandsbediening alle programma’s. Na het

vervangen van de batterijen, moet de afstandsbediening opnieuw geprogrammeerd worden.

• Wanneer u batterijen vervangt dient u geen oude batterijen of batterijen van een ander type

te gebruiken. Hierdoor kan de afstandsbediening slecht gaan functioneren.

• Als u de afstandsbediening gedurende enkele weken niet gaat gebruiken kunt u beter de

batterijen verwijderen. Op deze manier voorkomt u dat lekkende batterijen de

afstandsbediening beschadigen.

• De gemiddelde levensduur van batterijen is bij normaal gebruik ongeveer een half jaar.

• Vervang de batterijen wanneer er geen antwoordtoon komt van de binnenunit of wanneer het

Transmissie indicatielampje niet oplicht.

• Gebruik nooit oude en nieuwe batterijen tegelijkertijd. Gebruik nooit verschillende types (bijv.

alkaline en manganese dioxide) tegelijkertijd.

De modus Alleen Ventileren kan niet worden gebruikt om de temperatuur te regelen. In deze

modus zijn alleen stap 1, 3 en 4 mogelijk.

• In de AUTO modus kan de airconditioner de bedrijfsmodus Koelen, Ventileren, Verwarmen en

Drogen selecteren aan de hand van het gemeten verschil tussen de werkelijke

omgevingstemperatuur in de ruimte en de ingestelde temperatuur op de afstandsbediening.

• Als de AUTO modus u niet bevalt kan de gewenste modus handmatig worden geselecteerd.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 1872. Druk op knop + of - ( en ) om de gewenste temperatuur in te stellen.

. Druk op “On/off” knop . Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te wer-

ken in de modus Drogen. Druk nogmaals op “On/off” knop  om deze functie van de unit te stoppen.

Regeling van de TIMER Druk op de “TIMER ON/OFF” knop ( en ) om de “aan” en “uit” tijd van de unit in te stellen. De effec-

tieve, met de afstandsbediening ingestelde werkingstijd voor de timer functie is beperkt tot een periode

van 0,5 tot minder dan 24 uur.

1. De START tijd instellen.

1.1 Druk op “TIMER ON” knop . Op het schermpje van de afstandsbediening verschijnt ON TIMER, de laatst

ingestelde tijd voor het inschakelen van de unit, en het symbool "h" wordt getoond in het Timer

gedeelte van het schermpje. U kunt nu de START tijd van de unit opnieuw instellen.

1.2 Druk weer op “TIMER ON” knop  om de gewenste inschakeltijd van de unit in te stellen.

1.3 Na de instelling van de “TIMER ON” duurt het een halve seconde voor de afstandsbediening het signaal

naar de airconditioner verzendt.

2. De STOP tijd instellen.

2.1 Druk op “TIMER OFF” knop . Op het schermpje van de afstandsbediening verschijnt OFF TIMER en de

laatst ingestelde tijd voor het uitschakelen van de unit in uren wordt getoond in het Timer gedeelte

van het schermpje. U kunt nu de STOP tijd van de unit opnieuw instellen.

2.2 Druk weer op “TIMER OFF” knop  om de tijd in te stellen waarop u de unit wilt laten uitschakelen.

2.3 Na de instelling van de “TIMER OFF” duurt het een halve seconde voor de afstandsbediening het signaal

naar de airconditioner verzendt.

Voorbeeld van timer instelling

Om de airco over 6 uur aan te laten slaan.

1. Druk op de TIMER ON knop, de laatste ingestelde starttijd en het signaal „h“

wordt getoond op het display

2. Druk op de TIMER ON knop tot „6.0h“ verschijnt

3. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De

TIMER ON indicator zal blijven branden en de functie is ingeschakeld.

(Instellen van zowel TIMER ON als TIMER OFF simultaan)

TIMER OFF --> TIMER ON

(Aan --> Stop --> Start)

Deze functie is bruikbaar wanneer u de airo bijvoorbeeld uit wilt schakelen nadat u

bent gaan slapen, en het apparaat in de ochtend in te schakelen wanneer u wakker

wordt of wanneer u thuiskomt.

Vanwege het verschil tussen de ingestelde temperatuur van de unit en de werkelijke

binnentemperatuur zal de airconditioner in de modus Drogen regelmatig automatisch

inschakelen, zonder de modus Koelen en Ventileren te laten werken.

m de airconditioner 2 uur na de instelling uit te schakelen en opnieuw in te laten schakelen na 10 uur.

1. Druk op de TIMER OFF knop

2. Druk opnieuw op de TIMER OFF knop tot 2.0h verschijnt op het TIMER OFF display

3. DRUK op de TIMER ON knop

4. Druk opnieuw op de TIMER ON knop tot 10.h verschijnt op het TIMER ON display

. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON OFF indicator

zal blijven branden en de functie is ingeschakeld.

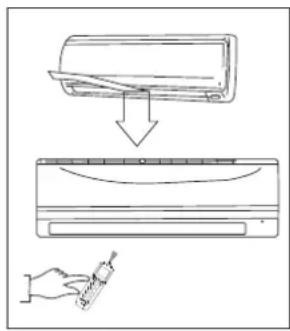

F OPTIMALE WERKING Om uw apparaat optimaal te laten functioneren dient u op het volgende te letten:

• Stel de richting van de luchtstroom zo in dat deze niet rechtstreeks op personen is gericht.

• Stel de temperatuur in die voor u het meest comfortabel is. Stel de unit niet in op overdreven hoge of

• Sluit deuren en ramen omdat anders het gewenste effect misschien niet wordt bereikt.

• Gebruik de “TIMER ON” knop op de afstandsbediening om de tijd waarop u de airconditioner wilt laten

starten, te selecteren.

• Zet niets vlakbij de luchtinlaat of -uitlaat omdat anders de werking van de airconditioner kan worden

verstoord of de airconditioner misschien helemaal niet meer functioneert. Zorg ervoor dat er geen

obstakels zijn die de luchtstroom blokkeren. De luchtstroom moet ongehinderd de hele kamer kunnen

bereiken. De luchtstroom moet bovendien ongehinderd de airconditioner kunnen bereiken.

• Het luchtfilter dient regelmatig schoongemaakt te worden omdat anders het apparaat niet voldoende

koelt of verwarmt. U wordt geadviseerd om de filters eens in de twee weken schoon te maken.

• Laat de unit niet werken met de horizontale lamellen in gesloten positie.

• Als de ingestelde tijd voor STARTEN en STOPPEN hetzelfde is, wordt de stoptijd automatisch

een half uur (de ingestelde tijd geeft minder dan 10 uur aan) of een uur (de ingestelde tijd

geeft 10 uur of meer aan) later.

• Om de “TIMER ON/OFF” tijd in te stellen drukt u op de desbetreffende TIMER knop en stelt de

• De insteltijd is relatieve tijd, d.w.z. dat deze tijd is gebaseerd op de tijdvertraging van de

• Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling.

• Bescherm de binnenontvanger tegen direct zonlicht om te voorkomen dat de airconditioner

niet goed functioneert.

• Gebruik nooit oude en nieuwe batterijen tegelijkertijd. Gebruik nooit verschillende types (bijv.

alkaline en manganese dioxide) tegelijkertijd.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 189G INSTELLEN RICHTING LUCHTSTROOM

• Regel de richting van de luchtstroom naar wens ter voorkoming van onge-

mak of ongelijkmatige kamertemperaturen.

• Stel de horizontale lamel in met knop  op de afstandsbediening.

• Zet de verticale lamel met de hand in de gewenste stand.

Instellen richting horizontale luchtstroom (op - neer)

De airconditioner regelt de richting van de horizontale luchtstroom automatisch

volgens de werkingsmodus.

Instellen van de horizontale luchtstroomrichting

Verricht deze handeling terwijl de airconditioner in werking is. Houd knop ,

Luchtrichting, “AIR DIRECTION” ingedrukt om de lamel in de gewenste richting te

• Stel de juiste richting van de horizontale luchtstroom in.

• Bij volgende handelingen blaast de horizontale luchtstroom automatisch in

de richting die u heeft ingesteld met het indrukken van de “AIR DIRECTI-

Instellen richting verticale luchtstroom (links - rechts)

Beweeg de hendel links of rechts van de verticale lamel arm (afhankelijk van het

model) om handmatig de verticale lamel in te stellen. Terwijl de airconditioner in

werking is en de verticale lamel in een bepaalde stand staat, kunt u de hendel links

(of rechts, afhankelijk van het model) van het uitblaasrooster in de gewenste stand

De luchtstroom automatisch laten zwenken (op - neer)

Verricht deze handeling terwijl de airconditioner in werking is.

• Druk op Zwenkrichting “SWING” knop  op de afstandsbediening.

• Druk weer op “SWING”, knop  om de functie te beëindigen. Druk op Luchtrichting “AIR DIRECTION”,

knop  om de lamel in de gewenste stand vast te zetten.

Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en

indicatie en kunnen enigszins afwijken van de airconditioner die u heeft gekocht. De werkelijke

Zorg ervoor dat u de ventilator achter de verticale lamellen niet aanraakt!

• Wanneer u de airconditioner in de Automatische stand “AUTO” zet, (knop

 op de afstandsbediening), worden KOELEN, VERWARMEN of Alleen

VENTILEREN automatisch geselecteerd, afhankelijk van de temperatuur die

u heeft ingesteld en de kamertemperatuur.

• De airconditioner regelt de kamertemperatuur automatisch volgens de door

u ingestelde temperatuur.

• Wanneer de “AUTO” stand u niet bevalt, kunt u de instellingen ook hand-

SLEEP/ZUINIGE WERKING

• Wanneer u tijdens KOELEN, VERWARMEN of AUTO de Slaapstand “SLEEP” knop

 indrukt zal de airconditioner er automatisch voor zorgen dat de temperatuur

1ºC per uur stijgt (koelen) of daalt (verwarmen). Na 2 uur wordt de ingestelde

temperatuur weer hersteld en blijft constant gedurende 5 uur. Na 5 uur zal de

unit uitschakelen. De ventilatorsnelheid wordt automatisch geregeld.

• De stand Ontvochtigen selecteert automatisch de bedrijfsmodus Ontvochtigen

op basis van het verschil tussen de ingestelde temperatuur en de werkelijke tem-

peratuur in de ruimte.

• Tijdens het ontvochtigen wordt de functie Koelen of Alleen Ventileren regelmatig

in- en uitgeschakeld om de temperatuur te regelen. De ventilatorsnelheid wordt

automatisch ingesteld.

• In de normale stand Koelen wordt de lucht ook door de airconditioner ontvochtigd.

• De knoppen “AIR DIRECTION” en “SWING” werken niet wanneer de airconditioner af staat (ook

wanneer de “TIMER ON” is ingesteld).

• Laat de airconditioner nooit lange tijd in de koel- of droogstand werken met de luchtstroom naar

omlaag gericht. Als u dit toch doet kan er condensvorming ontstaan op de horizontale lamel,

waardoor er water kan lekken.

• Beweeg de horizontale lamel niet met de hand. Gebruik altijd de “AIR DIRECTION” knop 8 of de

“SWING” knop . Als u dit blaasrooster met de hand beweegt kan de werking worden verstoord.

Wanneer het rooster niet naar behoren functioneert, zet dan de airconditioner af en weer aan.

• Wanneer de airconditioner meteen na het afzetten weer wordt aangezet, kan de horizontale

lamel gedurende ongeveer 10 seconden mogelijk niet bewegen.

• De openingshoek van de horizontale lamel mag niet te nauw worden afgesteld omdat, vanwege

en te geringe luchtstroom, de functie Koelen of Verwarmen kan worden verstoord.

• Laat de unit niet werken met de horizontale lamel in gesloten positie.

• Wanneer de airconditioner wordt aangesloten op stroom (initiële stroom), kan de horizontale

lamel gedurende 10 seconden een geluid maken. Dit is normaal.

G LET OP Wanneer de airconditioner bezig is met ontvochtigen zal de kamertemperatuur waarschijnlijk

dalen. Het is daarom normaal dat een vochtigheidsgraadmeter een verhoogde relatieve

luchtvochtigheid aangeeft. De absolute luchtvochtigheid in de ruimte daalt echter, afhankelijk

van de hoeveelheid het vocht die in de ruimte wordt geproduceerd (koken, mensen enz.). Druk op de Slaapstand “SLEEP” knopDruk op de Slaapstand “SLEEP” knop

KOELEN VERWARMEN ONTVOCHTIGEN Stel detempe-ratuur in1 uur 1 uur1 uur 1 uurStel detempera-tuur inTemperatuur instellen Tijd Kamer-tempe-ratuur K

Luchtfilter schoonmaken

Verstopte luchtfilters verminderen het effect van koeling van dit apparaat. Maak

het filter eens in de twee weken schoon.

1. Til het voorpaneel van de binnenunit omhoog tot het vastklikt.

2. Pak de hendel van het gaasfilter vast en druk het filter voorzichtig omhoog

uit de houder en trek het daarna omlaag.

3. Haal HET GAASFILTER uit de binnenunit.

• Maak HET GAASFILTER eens in de twee weken schoon.

• Maak HET GAASFILTER schoon met een stofzuiger of met water.

4. Het zwarte actief koolfilter kan niet gereinigd worden. Wanneer dit filter

vies is zal het simpelweg de onaangename luchtjes niet meer filteren. Het fil-

ter moet dan vervangen worden door een nieuw filter (verkrijgbaar bij uw

dealer). Wij raden aan het filter tweemaal per seizoen te vervangen.

5. Het groen gekleurde 3M HAF filter toont zichtbare sporen van vuil op en in

het filter wanneer deze vervangen dient te worden. Dit filter kan niet gerei-

nigd worden en moet vervangen worden door een nieuw filter (verkrijgbaar

bij uw dealer). Wij raden aan het filter tweemaal per seizoen te vervangen.

nieuw filter vernieuwing van filter aanbevolen

6. Na vervanging van het actief koolfilter en het 3M HAF filter in de filterhou-

der op het gaasfilter, kan het gaasfilter teruggeplaatst worden in de aircon-

7. Zorg ervoor dat het filter helemaal droog is en niet beschadigd voor u het

8. Installeer het luchtverversingsfilter weer in de unit.

• Gebruik een droge doek om de binnenunit en de afstandsbediening

• U kunt een doek en wat koud water gebruiken als de binnenunit erg

• Het voorpaneel van de unit kan worden verwijderd en met water

worden schoongemaakt. Droog het paneel met een droge doek.

• Gebruik geen chemisch behandeld doekje of stofdoek om de unit

• Gebruik nooit benzine, verdunningsmiddel (thinner), schuurmiddel

of een oplosmiddel om het apparaat schoon te maken. Het plastic

kan er van gaan breken of vervormen.

G W AARSCHUWING Schakel eerst de airconditioner uit en trek de stekker uit het stopcontact

vóór u het apparaat gaat schoonmaken.

192 Huishoudelijk o ntstoppings m iddel Nee Verdunningsmiddel (thinner)Filter lipje

A + B A + B A + B = Actief koolfilter en / of3M™ HAF filter man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 1921

9. Zet het bovenste gedeelte van het luchtfilter terug in de unit. Let er daarbij

p dat de linker en rechter zijkant recht in de unit komen en plaats het fil-

ter in de oorspronkelijke positie terug.

Wanneer de unit gedurende langere tijd niet gebruikt wordt dient u de volgende handelingen te verrichten:

1. Laat de Ventilator ongeveer 6 uur aan staan om de binnenkant van de unit te drogen.

2. Schakel de unit uit en haal de stekker uit het stopcontact. In geval van model S(C)3248, onderbreek de

stroomtoevoer. Haal de batterijen uit de afstandsbediening.

3. De buitenunit moet regelmatig worden onderhouden en worden schoongemaakt. Dit mag alleen wor-

den uitgevoerd door een erkend airconditioning monteur.

Controle vóór ingebruikname

• Controleer of de bedrading niet beschadigd of los is.

• Controleer of het luchtfilter is geplaatst.

• Controleer of de luchtuitlaat of –inlaat niet geblokkeerd is wanneer de airconditioner gedurende lan-

gere tijd niet is gebruikt.

• Raak de metalen delen van het apparaat niet aan wanneer u het filter verwijdert. Scherpe

metalen randen kunnen verwondingen voorzaken.

• Gebruik geen water om de binnenzijde van de unit te reinigen. Water kan de isolatie

beschadigen, hetgeen kan leiden tot elektrische schokken.

• Controleer altijd voordat u de unit gaat schoonmaken of de stroom en de stroomonderbreker zijn

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 193J BEDIENINGSTIPS De volgende problemen kunnen voorkomen tijdens normale werking.

1. Beveiliging van de airconditioner.

eveiliging van de compressor

• De compressor kan niet starten binnen 3 minuten nadat hij is uitgeschakeld.

• De unit is zo ontworpen dat hij in de stand Verwarmen “HEAT” geen koude lucht uitblaast wanneer de

binnen warmtewisselaar zich in een van de volgende drie situaties bevindt en de ingestelde tempera-

tuur nog niet is bereikt.

A. Wanneer de unit net begint te verwarmen.

B. Tijdens ontdooien.

C. Bij verwarmen lage temperatuur.

• De binnen- of buitenventilator stopt tijdens het ontdooien.

• Tijdens de verwarmingscyclus kan zich ijs op de buitenunit vormen wanneer de buitentemperatuur laag

is en de luchtvochtigheid hoog. Hierdoor heeft de airconditioner minder verwarmingscapaciteit.

• In dit geval zal de airconditioner regelmatig stoppen met verwarmen en wordt de ontdooicyclus auto-

• De ontdooitijd kan variëren van 4 tot 10 minuten, afhankelijk van de buitentemperatuur en de hoe-

veelheid gevormd ijs op de buitenunit.

2. Er komt een witte nevel uit de binnenunit.

• In een ruimte met een hoge relatieve luchtvochtigheid kan een witte nevel ontstaan door een groot

verschil tussen luchtinlaat- en luchtuitlaattemperatuur tijdens het Koelen.

• Wanneer de airconditioner weer start in de bedrijfsmodus Verwarmen kan er een witte nevel ontstaan

door vocht dat tijdens het ontdooien is vrijgekomen.

3. De airconditioner maakt vreemde geluiden.

• U kunt een zacht sissend geluid horen wanneer de compressor loopt of direct na het stoppen van de

compressor. Dit geluid wordt veroorzaakt doordat het koelmiddel gaat circuleren of de circulatie van

het koelmiddel stopt.

• U kunt ook een piepgeluid horen wanneer de compressor loopt of direct na het stoppen van de com-

pressor. Dit wordt veroorzaakt door het effect van temperatuurwisseling, uitzetten en inkrimpen, op

• U kunt ook een geluid horen wanneer de stroom wordt ingeschakeld en het luchtuitblaasrooster naar

zijn oorspronkelijke stand gaat.

4. Er komt stof uit de binnenunit.

• Dit is normaal en doet zich voor wanneer de airconditioner lange tijd niet is gebruikt of wanneer deze

voor het eerst wordt gebruikt.

5. Er komt een vreemde geur uit de binnenunit.

• Dit wordt veroorzaakt doordat de geuren van bouwmaterialen, meubilair of rook door de binnenunit

worden aangezogen en worden verspreid.

6. De airconditioner gaat vanuit Koelen of Verwarmen in Alleen Ventileren werken.

• Wanneer de temperatuur in de ruimte de op de airconditioner ingestelde temperatuur heeft bereikt,

stopt de compressor automatisch en gaat de airconditioner over op Alleen Ventileren. De compressor

start weer wanneer de temperatuur in de ruimte stijgt (bij Koelen) of daalt (bij Verwarmen) tot de voor-

f ingestelde waarde.

7. Tijdens Koelen kan zich bij een hoge relatieve luchtvochtigheid (hoger dan 80%) condens vormen op

het oppervlak van de binnenunit. Stel de horizontale lamel in op de maximum geopende stand en

selecteer de hoge “HIGH“ ventilatorsnelheid.

• De airconditioner neemt warmte op van de buitenunit en leidt deze tijdens de bedrijfsmodus

Verwarmen verder via de binnenunit. Wanneer de buitentemperatuur daalt zal ook de warmte die

door de airconditioner wordt opgenomen, verminderen. Tegelijkertijd neemt de opwarming via de air-

conditioner toe ten gevolge van een groter verschil tussen de binnen- en buitentemperatuur. Wanneer

de ruimte onvoldoende verwarmd kan worden door de airconditioner, wordt geadviseerd een extra

verwarmingselement te plaatsen.

9. Automatische herstart.

• Bij een spanningsonderbreking tijdens de werking van de unit wordt deze volledig uitgeschakeld.

De airconditioner is voorzien van een Automatische herstartfunctie. Hierdoor blijven bij een span-

ningsonderbreking alle ingestelde waarden bewaard in het geheugen en start de unit automatisch

wanneer de stroomvoorziening weer is hersteld.

10. Detectiesysteem voor lekkage koudemiddel.

• De airconditioner is uitgerust met een detectiesysteem voor eventuele lekkage van koudemiddel.

Wanneer de buitenunit een tekort aan koudemiddel signaleert, stopt het apparaat en de binnenunit

toont het alarm EC op het display. Herstart het apparaat niet en neem contact op met uw leverancier.

K STORINGEN VERHELPEN Storingen en Oplossingen

G PROBLEEM Zet bij een van de volgende problemen de airconditioner onmiddellijk uit en schakel de stroom

uit. Neem contact op met uw leverancier.

• Zekering slaat steeds door of de hoofdschakelaar springt regelmatig op “uit”.

• Er is water of een andere vloeistof in de airconditioner gelopen.

• De afstandsbediening werkt niet of niet goed.

• Andere abnormale situaties.

• Het bedrijfsmodus indicatielampje knippert elke seconde 5 maal. Dit wordt zelfs niet

verholpen wanneer de stroom uit- en weer ingeschakeld wordt.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 195Wanneer het probleem blijft bestaan, neem dan contact op met uw leverancier. Geef een goede omschrij-

ving van het probleem en vermeld het typenummer van de unit.

Laat eventuele reparaties aan het apparaat alleen uitvoeren door een erkend airconditioning

Stekker van unit zit misschien niet meer in

Controleer of de stekker goed in het

stopcontact zit.Zekering is misschien doorgeslagen.

Vervang de zekering / reset relais / reset

stroomonderbrekerBatterij in afstandsbediening is misschien leeg.Vervang de batterijAfstand afstandsbediening tot ontvanger op de binnenunit is meer dan 6 tot 7 meter of er bevinden zich obstakels tussen de afstandsbediening en de ontvanger.Maak afstand korter. Verwijder eventuele obstakels. Richt de afstandsbediening op de ontvanger van de binnenunit.

De tijd die u met de timer heeft ingesteld

is niet juist.Wacht of annuleer de timer instelling.

Unit stopt en start niet

meer Mogelijk tekort aan koudemiddel Neem contact op met uw leverancierTemperatuur is niet juist ingesteld.Stel temperatuur goed in. Zie Hoofdstuk E "Werken met afstandsbediening" voor details.

Luchtfilter is geblokkeerd. Maak het luchtfilter schoon.

Deuren of ramen in de ruimte zijn niet gesloten.Sluit de deuren of de ramen.Luchtinlaat of -uitlaat van binnenunit is geblokkeerd.Zorg er eerst voor dat obstakels worden verwijderd. Herstart daarna de unit.De 3-minuten tijdvertraging van de compressor is in werking.De buitenunit wordt ontdooid.Airconditioner staat in de "Auto" standAirconditioner staat in de stand "Drogen"

TEMP. indicatie wordt

Airconditioner staat in de stand

Temperatuur kan niet in de stand

"Ventileren" worden ingesteldUnit start niet

Unit koelt of verwarmt

de ruimte niet goed, terwijl er wel lucht uit de airconditioner stroomtWacht.Ventilatorsnelheid kan niet worden gewijzigdVentilatorsnelheid kan alleen worden gewijzigd in de stand "Verwarmen", "Koelen" en "Ventileren"

L GARANTIEBEPALINGEN U krijgt op de airconditioner 48 maanden garantie op de compressor en 24 maanden garantie op overige

onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.

. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de

3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemon-

teerd of reparaties zijn verricht door derden.

4. Onderdelen die aan normale slijtage onderhevig zijn, zoals het filter, vallen buiten de garantie.

5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen

veranderingen zijn aangebracht.

6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaan-

wijzing of door verwaarlozing.

7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen

altijd voor rekening van de koper.

8. Schade, veroorzaakt door het niet gebruiken van de geschikte filters, valt buiten de garantie.

9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen

van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit pro-

duct van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en / of ontkoppeld niet

conform lokale regels en wetgeving en / of conform deze installatiehandleiding vallen niet onder de

garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor

dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalifi-

ceerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 197M TECHNISCHE GEGEVENS

* EN 14511-2011/EN 14825

** Indicatief gebruiken

*** Vocht verwijderen bij 32°C, 80% RL

Defecte elektrische apparaten en batterijen horen niet bij het huisafval. Zorg voor een goede recy-

cling waar mogelijk. Vraag eventueel uw gemeente of uw handelaar voor een deskundig recycling

ilieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van

Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold per-

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat

410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect

Om u nog beter van dienst te zijn kunt u de meest recente versie van de gebruikers-, installatie- en/of serv-

Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de onze website (www.zibro.com) of neem contact op met de afdeling
