MANUALE UTENTE SC3225 ZIBRO

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 133Gentile signora, egregio signore,

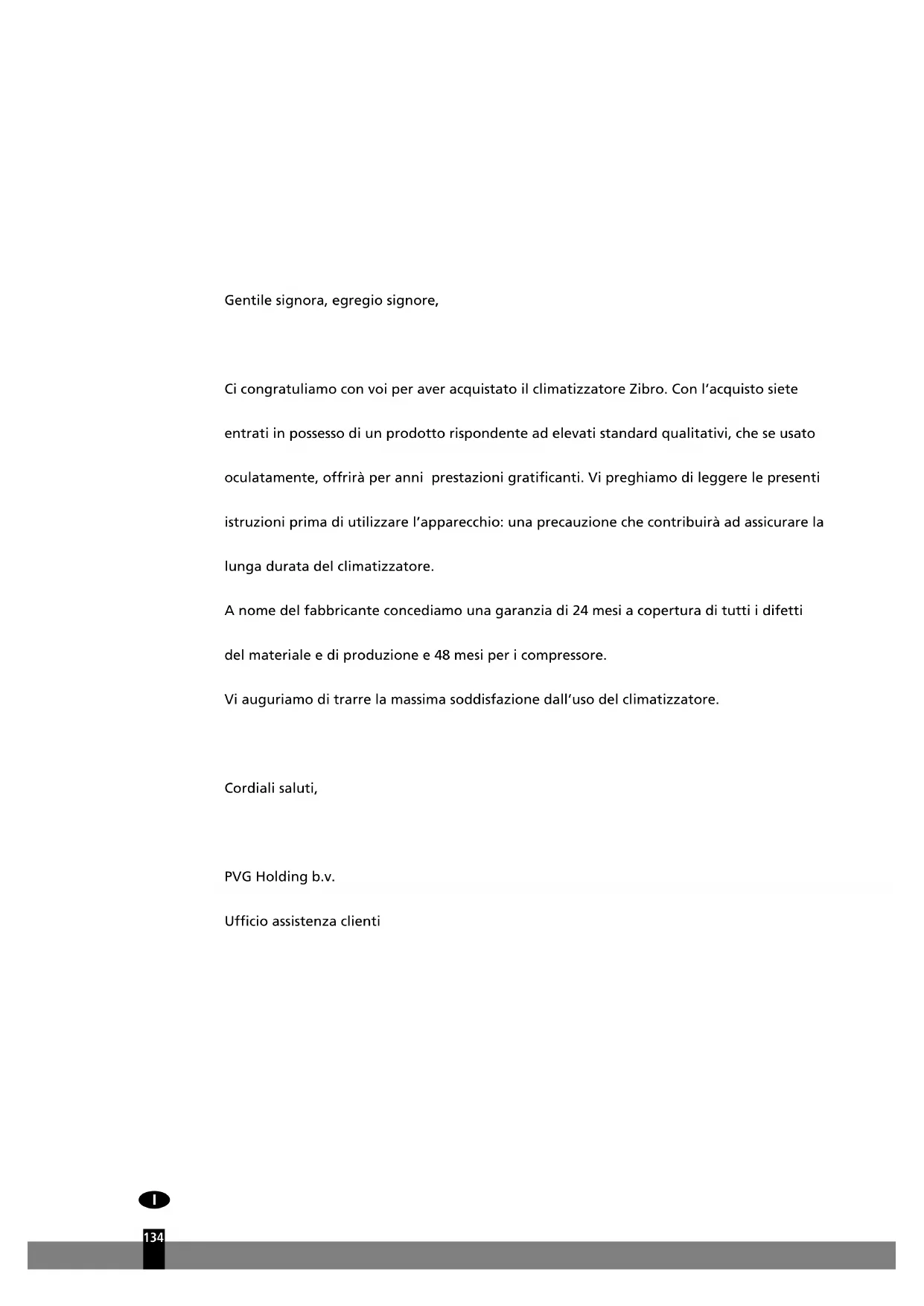

Ci congratuliamo con voi per aver acquistato il climatizzatore Zibro. Con l’acquisto siete

entrati in possesso di un prodotto rispondente ad elevati standard qualitativi, che se usato

oculatamente, offrirà per anni prestazioni gratificanti. Vi preghiamo di leggere le presenti

istruzioni prima di utilizzare l’apparecchio: una precauzione che contribuirà ad assicurare la

lunga durata del climatizzatore.

A nome del fabbricante concediamo una garanzia di 24 mesi a copertura di tutti i difetti

del materiale e di produzione e 48 mesi per i compressore.

Vi auguriamo di trarre la massima soddisfazione dall’uso del climatizzatore.

Ufficio assistenza clienti

INDICE A ISTRUZIONI PER LA SICUREZZA B. NOMENCLATURA DEI COMPONENTI C. TEMPERATURA D’ESERCIZIO D. FUNZIONAMENTO MANUALE E. FUNZIONAMENTO MEDIANTE IL TELECOMANDO F. ACCORGIMENTI PER UN FUNZIONAMENTO OTTIMALE G. ORIENTAMENTO DEL FLUSSO DI ARIA H. GUIDA ALL’USO DEL CLIMATIZZATORE I. MANUTENZIONE J. INFORMAZIONI UTILI K. INDIVIDUAZIONE E RISOLUZIONE DEI PROBLEMI L. CONDIZIONI DI GARANZIA M. SCHEDA TECNICA SI PREGA DI LEGGERE QUESTO MANUALE Nel suo interno troverete molti consigli utili per usare correttamente e mantenere

in efficienza il vostro climatizzatore. Nella sezione relativa all’Individuazione delle

Anomalie sono riportati numerosi suggerimenti per risolvere i problemi più com-

uni. Consultare in precedenza la sezione K “Individuazione delle anomalie”, e

molto probabilmente eviterete di dover ricorrere al servizio di assistenza tecnica.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 135A ISTRUZIONI PER LA SICUREZZA Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo

prodotto è destinato a essere usato come condizionatore d’aria nelle case ad uso residenziale ed è idoneo esclusivamente all’-

uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. Per l’allacciamento dell’ap-

parecchio utilizzare esclusivamente prese elettriche dotate di messa a terra, eroganti corrente a 230 V~ / 50 Hz. Il modello

(C)3248 sarà opportuno collegarlo direttamente alla sorgente di alimentazione.

Prima di collegare l’apparecchio alla rete elettrica, controllare i seguenti punti:

• La tensione (voltaggio) di alimentazione deve essere corrispondente al valore di tensione riportato

nella targhetta di identificazione.

• La corrente prelevata tramite la presa a muro ed erogata dall’impianto di alimentazione di rete deve

corrispondere ai valori indicati nella targhetta di identificazione dell’apparecchio.

• La spina sita all’estremità del cavetto di alimentazione dell’apparecchio deve essere utilizzabile con il

tipo di presa a muro disponibile.

• L’apparecchio deve essere collocato e montato su una superficie stabile.

Far controllare la rispondenza dell’impianto elettrico domestico da un elettricista qualificato se sorgono

dubbi rispetto all’utilizzabilità dell’apparecchio con l’impianto esistente.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è

necessaria la massima cautela nell’uso, come è d’obbligo per tutte le apparecchiature elettriche

• Non chiudere o coprire le griglie di ingresso e uscita dell’aria.

• Evitare il contatto fra l’apparecchio e le sostanze chimiche.

• Evitare in ogni caso di spruzzare o nebulizzare acqua sull’apparecchio o di immergere il climatizzatore

in acqua. Spegnere l’unità e scollegare l’alimentazione se l’acqua penetra nell’unità interna.

• Non inserire le mani, le dita oppure oggetti nelle fessure e/o nelle altre aperture dell’apparecchio.

• E’ fatto assoluto divieto di utilizzo di cavi di prolunga per allacciare l’apparecchio all’impianto elettri-

co. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma

da un impiantista qualificato.

• Tutti gli interventi di riparazione e/o manutenzione devono essere effettuati esclusivamente da un tec-

nico manutentore qualificato o dal centro di vendita autorizzato. Attenersi alle istruzioni per l’uso e la

manutenzione riportate nel manuale uso del presente apparecchio.

• Interrompere sempre l'alimentazione quando il dispositivo non viene usato.

• La sostituzione di un cordone elettrico danneggiato è un intervento riservato ad un elettricista qualifi-

cato o al rivenditore dell’apparecchio.

• Non attivare o disattivare il climatizzatore inserendo o staccando la spina del collegamento elettrico.

Usare esclusivamente gli appositi tasti siti sul climatizzatore o sul telecomando.

L’apparecchio DEVE essere sempre collegato ad una presa dotata di messa a terra. Se

l’alimentazione di rete disponibile non ha la messa a terra, è vietato connettere l’apparecchio

alla rete. Assicurarsi che sia sempre possibile accedere liberamente alla spina, dopo aver

collegato l’apparecchio alla rete elettrica. Leggere accuratamente le presenti istruzioni ed

osservarle scrupolosamente.

• Il condizionatore contiene un refrigerante ed è classificato come impianto pressurizzato. Si

consiglia pertanto di contattare sempre un tecnico autorizzato per le installazioni e le

manutenzioni del condizionatore. E’ necessario revisionare e provvedere alla manutenzione

dell’apparecchio annualmente, affidandosi esclusivamente a tecnici specializzati. La garanzia

non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle

presente istruzioni per l’uso.

• Non aprire l’apparecchio mentre è in funzione. Staccare sempre la spina dalla presa prima di aprire l’ap-

• Staccare sempre la spina elettrica prima di pulire o manutenzionare l’apparecchio.

• Non collocare bruciatori, forni e/o fornaci a gas nella zona in cui circola il flusso d’aria prodotto dall’-

• Non premere i tasti né toccare l’apparecchio se si hanno le mani bagnate.

• Tenere presente che, durante l’uso del climatizzatore, l’unità esterna è rumorosa, la qualcosa potrebbe

interferire con le norme sulle emissioni acustiche localmente vigenti. E’ compito e responsabilità dell’-

utilizzatore verificare la rispondenza dell’apparecchio e renderlo idoneo ai requisiti di legge.

• L’utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psi-

comotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate

di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per

l’uso dell’apparecchio da parte di persone responsabili della sicurezza degli utenti.

• Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l’apparecchio.

Si consiglia di tenersi fuori dal getto d’aria prodotto dall’apparecchio.

• Non ingerire l’acqua di drenaggio prodotta dal climatizzatore.

• Non modificare l’apparecchio. Non rimuovere il materiale isolante.

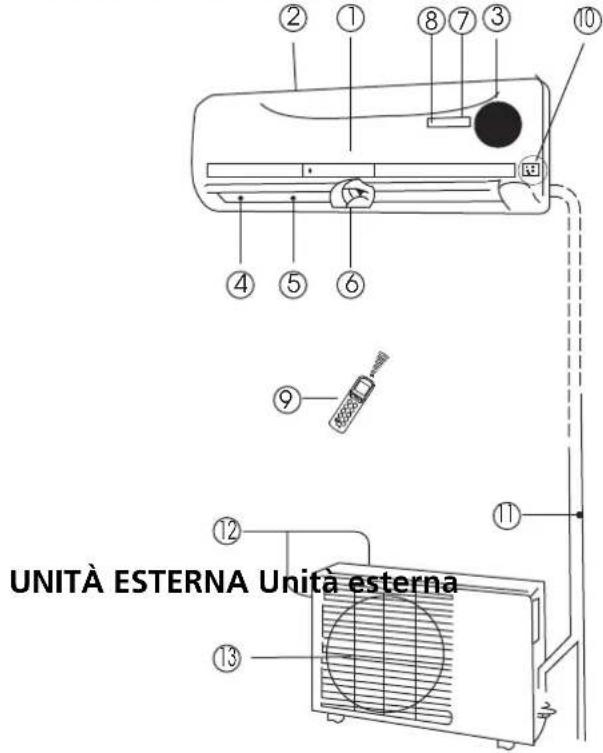

B NOMENCLATURA DEI COMPONENTI UNITÀ INTERNA Unità interna

 Pannello anteriore

 Filtro aria (dietro il pannello anteriore)

 Griglia diffusione aria con alette oriz-

 Diffusore flusso aria verticale

 Quadro con display

 Ricezione segnale del telecomando

 Telecomando (consultare la sezione E

per ulteriori dettagli e la descrizione

 Tasto di controllo manuale (auto/raffr.)

UNITÀ ESTERNA Unità esterna

 Tubo di collegamento, tubo di drenag-

(non incluso tubo di collegamento a S32xx)

 Presa aria (laterale e posteriore)

L’indicatore luminoso del funzionamento emette una luce intermittente a cadenza rapida (cinque flash al

secondo) nelle condizioni in cui sono attivi o intervengono i dispositivi o gli accorgimenti di sicurezza.

• Non utilizzare mai un apparecchio se il cordone elettrico, la spina, il

rivestimento esterno o il quadro di controllo risultano danneggiati.

• Il non rispettare le istruzioni può condurre alla perdita della garanzia

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 137INDICATORI DI FUNZIONE SUL DISPLAY DELL’UNITÀ INTERNA

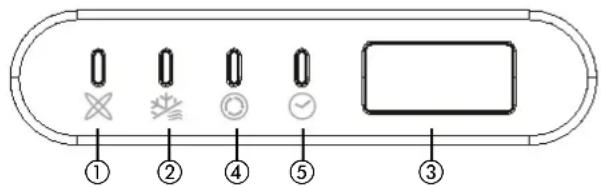

 Indicatore modalità AUTO L’indicatore si illumina quando il climatizzatore funziona in modalità auto (automatica).

 Indicatore SBRINAMENTO Questo indicatore si illumina quando il climatizzatore avvia automaticamente un ciclo di sbrinamento

oppure se il dispositivo di controllo dell’aria calda è attivato con l’apparecchio in modalità riscalda-

 Indicatore TEMPERATURA Visualizza i valori di temperatura impostati quando il climatizzatore è in funzione.

 Indicatore FUNZIONAMENTO L’indicatore lampeggia, segnalando che è stato collegato l’apparecchio all’alimentazione elettrica, e

rimane acceso se l’apparecchio è in funzione.

 Indicatore TIMER Questo indicatore si accende se si inserisce o disinserisce il TIMER (Timer ON/OFF).

C TEMPERATURA D’ESERCIZIO Condizionamento, riscaldamento e/o deumidificazione sono adatti alle seguenti temperature interne e

Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed

indicativo e potrebbero pertanto differire leggermente dal climatizzatore in vostro possesso.

L’apparecchio di riferimento è quello che avete acquistato.

• L’utilizzo del climatizzatore al di fuori dei suddetti campi di temperatura potrebbe causare

l’attivazione automatica di alcuni accorgimenti di protezione che impediscono, per motivi di

sicurezza, il normale funzionamento dell’apparecchio.

• Umidità relativa dell’ambiente inferiore all’80%. Se l’aria nell’ambiente in cui opera il

climatizzatore ha un tenore di umidità superiore all’80%, sulla superficie dell’apparecchio

potrebbe formarsi della condensa. In questa eventualità regolare il diffusore verticale dell’aria

al grado massimo di angolazione (verticale rispetto al pavimento) ed impostare la modalità

ventilazione su HIGH (alta).

• Per conseguire le migliori prestazioni possibili dell’apparecchio tenere sempre porte e finestre

chiuse durante la refrigerazione o il riscaldamento.

Refrigerazione Riscaldamento Deumidificazione

D FUNZIONAMENTO MANUALE Il climatizzatore può essere utilizzato mediante i comandi manuali, ossia agendo sui dispositivi di controllo

siti sull’apparecchio stesso o servendosi del telecomando in dotazione. Per l’uso del telecomando si riman-

da alla sezione E “Funzionamento mediante il telecomando”. In assenza del telecomando l’apparecchio

potrà funzionare solo in modalità automatica (AUTO). Per l’uso senza il telecomando osservare le seguenti

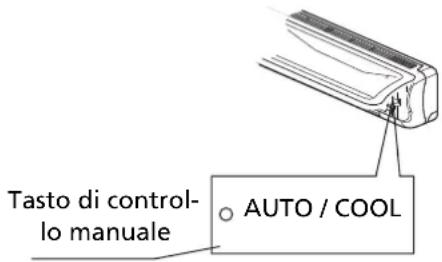

1. Sganciare e sollevare il pannello anteriore fino a che non si blocca con un clic nella posizione di arresto.

2. Premere una sola volta sul tasto di controllo manuale  per attivare la modalità AUTO.

3. Abbassare il pannello fino a chiuderlo.

E FUNZIONAMENTO MEDIANTE IL TELECOMANDO G NOTA!

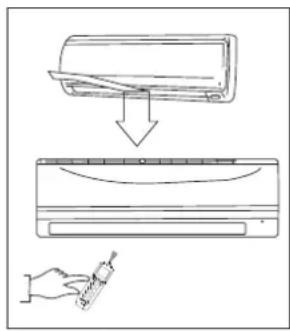

Tenere il telecomando in un punto in cui il segnale può raggiungere il ricevitore dell’unità. Quando

si seleziona il funzionamento con timer, il telecomando trasmette automaticamente un segnale

all’unità interna all’orario specificato. Se si tiene il telecomando in una posizione che impedisce la

trasmissione corretta dei segnali, può verificarsi un ritardo di tempo di fino a 15 minuti.

• Puntare sempre il telecomando verso il ricevitore sito sull’unità interna ed assicurarsi che non vi

siano ostacoli fra il telecomando ed il ricevitore dell’unità interna. In caso contrario il segnale

trasmesso dal telecomando non verrà captato dal ricevitore ed il climatizzatore non funzionerà

• La distanza massima utile per utilizzare il telecomando è di circa 6 – 7 metri.

• Una volta premuto il tasto del controllo manuale, sarà attivata una delle seguenti modalità

operative: AUTO , REFRIGERAZIONE, OFF.

• Premere il tasto entro 5 secondi due volte e l’apparecchio è forzato nella modalità

REFRIGERAZIONE. La funzione si usa solo a scopo di test.

• Premere una terza volta per arrestare la funzione e disattivare il climatizzatore.

• Per ripristinare l’uso del telecomanda, servirsi del telecomando stesso.

AUTO / COOL Tasto di control-

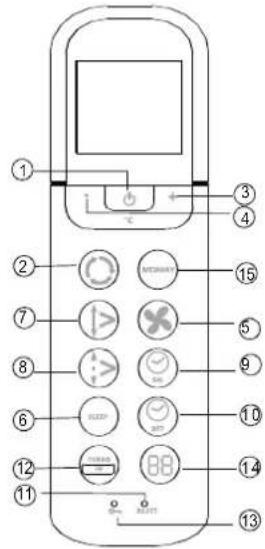

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 139Guida all’uso dei tasti funzione del telecomando

 Tasto On/Off: : Premere il tasto per avviare la funzione. Ripremere il tasto per disattivare la funzione.

 Tasto Modalità: Ogni qualvolta che si preme il tasto, si passa da una modalità operativa all’altra secondo

la sequenza: AUTO, REFRIGERAZIONE, DEUMIDIFICAZIONE, RISCALDAMENTO e Solo VENTILAZIONE

come indicato nella figura sottostante:

AUTO REFRIGERAZIONE DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE

 Tasto + : Premere il tasto per aumentare il valore della temperatura interna fino a 30ºC.

 Tasto - : Premere il tasto per diminuire il valore della temperatura interna fino a 17ºC.

 Tasto Ventola: Il tasto è utilizzato per selezionare la velocità della ventola. Ogni qualvolta che si preme il

tasto, sarà selezionata in successione la velocità della ventola nel seguente ordine: AUTO, BASSA, MEDIA,

ALTA, ritorno ad Auto. Se si seleziona la modalità AUTO o DEUMIDIFICAZIONE, la velocità della ventola è

regolata automaticamente e l’utilizzatore non può impostare nessun altro regime del ventilatore.

 Tasto NOTTE: Premere questo tasto per commutare in modalità economy (risparmio energetico).

Ripremere il tasto per disattivare la condizione. La funzione in questo modo attivata, utilizzabile solo

in combinazione con le modalità operative refrigerazione, riscaldamento e funzionamento automatico

[COOL, HEAT e AUTO], fa sì che venga mantenuta costante la temperatura preferenziale più gradita all’-

utilizzatore. N.B.: Se si preme un altro tasto mentre l’apparecchio è in funzione in modalità Notte (

SLEEP), la condizione Notte sarà disattivata.

 Tasto Oscillazione: Premere il tasto Oscillazione per attivare la relativa funzione: Ripremere il tasto per

disattivare la funzione.

 Tasto orientamento aria: Premere il tasto per modificare l’angolazione del diffusore. L’angolo di oscilla-

zione del diffusore varia di 6

con ogni pressione del tasto. Se il diffusore oscilla raggiungendo un’an-

golazione tale da influire negativamente sulle prestazioni della refrigerazione e del riscaldamento del

climatizzatore, l’orientamento del diffusore sarà modificato automaticamente. Il display non visualizza

nessuna indicazione luminosa relativa all’utilizzo del tasto.

 Tasto attivazione timer: : Premere il tasto per avviare la sequenza automatica di funzionamento del timer.

Ogni qualvolta che si preme il tasto, la temporizzazione automatica aumenta con incrementi di 30

minuti. Se il valore del settaggio ha raggiunto le 10 ore, qualsiasi ulteriore attivazione del pulsante

determina incrementi di 60 minuti. Per cancellare la programmazione automatica impostata, tenere

premuto il pulsante finché non viene visualizzato 0.0

 Tasto disattivazione timer: Premere il tasto per avviare la sequenza automatica di disattivazione del timer.

Ogni qualvolta che si preme il tasto, la temporizzazione automatica aumenta con incrementi di 30

minuti. Se il valore del settaggio ha raggiunto le 10 h, qualsiasi ulteriore attivazione del pulsante

determina incrementi di 60 minuti. Per cancellare la programmazione automatica impostata, tenere

premuto il pulsante finché non viene visualizzato 0.0

 Tasto reset: Se si preme il tasto incassato di reset (azzeramento), si potranno annullare tutte le imposta-

zioni esistenti e ripristinare le impostazioni originali (settaggi di fabbrica) del regolatore.

 Tasto antigelo/Tasto TURBO: Se l’utilizzatore preme questo tasto mentre il climatizzatore funziona in

modalità refrigerazione [COOL], la capacità di refrigerazione aumenta. La funzione di potenziamento

della refrigerazione può essere disattivata premendo ancora una volta il tasto TURBO. L’azionamento

di questo tasto )> 2 secondi) attiva la funzione antigelo integrata nell’apparecchio. L’apparecchio igno-

ra le impostazioni della temperatura preesistenti e regola la temperatura a circa 8 °C. L’accorgimento

consenti di evitare che l’aria dell’ambiente domestico scenda sottozero, col minimo consumo energeti-

co possibile. Se la suddetta modalità è stata attivata, compare "FP" sul display dell’unità interna. Il tasto

funziona solo in modalità riscaldamento. Per uscire dalla modalità antigelo: basta solo premere il tasto

 Tasto LOCK (BLOCCO): Premere il tasto incassato della funzione di LOCK per mantenere fissi i settaggi

attualmente impostati, evitandone modifiche accidentali. Tutte le funzioni del telecomando sono disa-

bilitate e l’unico tasto funzionante è quello di LOCK. Premere nuovamente il tasto per disattivare la fun-

 Tasto LED DISPLAY: La funzione regolata dal tasto consente di escludere la visualizzazione del display

digitale del climatizzatore (se disponibile). Ripremere il tasto per ripristinare la disponibilità del display

(non applicabile ad apparecchi che non dispongono di questa funzione).

 Pulsante di memoria: utilizzato per ripristinare le impostazioni predefinite in fabbrica o per riprendere

un’impostazione memorizzata.

- Quando il telecomando non è ancora stato programmato dall’utente, la memoria predefinita in fab-

brica corrisponde alla modalità “auto” a 24°C con velocità della ventola “auto”. Premendo il pulsante

di memoria, l’unità passa all’impostazione della modalità “auto” a 24°C con velocità della ventola

- Dopo che l’utente ha modificato l’impostazione in base alle sue preferenze (per esempio riscalda-

mento, ventola a bassa velocità e 25°C), questa impostazione personalizzata può essere memorizzata

nel telecomando premendo il pulsante di memoria per oltre 2 secondi.

- Quando l’unità interna presenta una qualsiasi impostazione casuale, premendo il pulsante di memo-

ria per meno di 2 secondi si imposta l’unità sui valori programmati nella memoria del telecomando

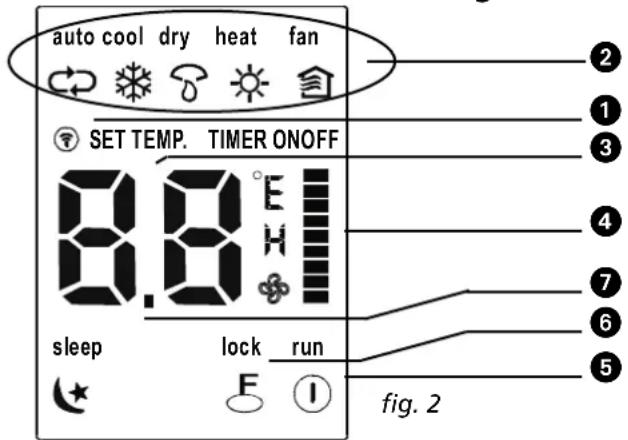

Denominazione e funzioni degli indicatori del telecomando

 Spia luminosa invio:

La spia si accende mentre il telecomando trasmette il segnale al climatizzatore.

 Indicazione modalità operativa:

Utilizzare il tasto modalità operativa [MODE] per evidenziare la modalità operativa in cui si trova l’ap-

parecchio in quel momento: AUTO , COOL [refrigerazione], DRY [deumidificazione], HEAT

[riscaldamento]. Questa indicazione non è disponibile in quegli apparecchi dotati solo della funzione di

refrigerazione], FAN [ventilazione].

 Indicazione temperatura - timer:

Il dispositivo consente di visualizzare la temperatura impostata (17º C - 30ºC). Durante i cicli di abilita-

auto cool dry heat fan

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 141zione del TIMER, il display effettua la segnalazione [ON/OFF] che indica l’attivazione o disattivazione

del timer. Se l’apparecchio è in funzione in modalità ventilazione [FAN] il display non effettua alcuna

 Indicazione velocità ventola:

Con il tasto FAN SPEED (velocità ventola) è possibile selezionare la velocità del ventilatore desiderata

dall’utilizzatore, scegliendo fra: Auto, Bassa , Media , Alta . La velocità prescelta è visualizzata sullo

schermo LCD. La visualizzazione non è disponibile nella condizione Auto! La velocità della ventola è

AUTO quando la modalità di funzionamento è AUTO o DRY.

 Indicazione on /off:

Il simbolo compare se l’apparecchio è attivato/gestito mediante il telecomando e scompare se l’appa-

recchio è disattivato.

 Visualizzazione LOCK:

L’indicazione LOCK compare se si preme il tasto LOCK. Premere una seconda volta il tasto LOCK per can-

cellare la segnalazione dallo schermo.

 Display in modalità sleep:

Il display si trova in modalità sleep. Premere nuovamente il pulsante SLEEP per abbandonare questa

Funzionamento del telecomando

Installazione/Sostituzione delle batterie

Utilizzare due batterie alcaline a secco (AAA/LR03)

Non usare pile di tipo ricaricabile.

1. Togliere il coperchio del vano portabatterie del telecomando spingendo nel verso indicato dalla freccia

stampata sul coperchio.

2. Inserire le nuove batterie facendo attenzione a rispettare la corretta polarità (+) positivo e (-) negativo.

3. Rimettere a posto il coperchio.

FUNZIONAMENTO AUTOMATICO Se il climatizzatore è pronto per entrare in funzione (controllare che l’unità sia collegata e che l’alimenta-

zione elettrica sia disponibile), accendere l’apparecchio e la spia luminosa di FUNZIONAMENTO sul display

inizia a lampeggiare.

Nella Fig. 2 sono riportati tutti gli elementi disponibili allo scopo di offrire un quadro chiaro ed

esauriente. Ma durante il funzionamento dell’apparecchio saranno visualizzati solo gli elementi

relativi alle funzioni effettivamente attive.

• Quando vengono rimosse le batterie, il telecomando cancella tutte le impostazioni

programmate. Dopo avere inserito batterie nuove, è necessario riprogrammare il telecomando.

• Nel sostituire le batterie, non utilizzare batterie esaurite o di tipo differente. Ciò potrebbe

pregiudicare l’efficienza del telecomando.

• Se il telecomando rimane inutilizzato per alcune settimane, rimuovere le batterie dal suo

interno. In caso contrario eventuali perdite di liquido elettrolitico potrebbero causare danni al

• La durata media di una batteria in condizioni normali d’impiego è di circa 6 mesi.

• Sostituire le batterie se l’unità interna non emette il segnale acustico o se l’indicatore del

segnale non si accende.

• Non mischiare mai una batteria esaurita con una nuova. Non usare mai congiuntamente tipi

diversi di batterie (per esempio batterie alcaline con batterie al biossido di manganese)

1. Utilizzare il selettore della Modalità per selezionare AUTO.

. Premere il tasto + o - per impostare la temperatura desiderata.

3. Premere il tasto On/off (accensione/spegnimento) per avviare il climatizzatore. Sul display si accende la

spia luminosa di FUNZIONAMENTO. La modalità operativa attiva è AUTO. La VELOCITÀ della ventola è

regolata automaticamente.

4. Ripremere il tasto On/off (accensione/spegnimento) per disattivare l’apparecchio.

Funzionamento in modalità REFRIGERAZIONE, RISCALDAMENTO e Solo VENTILAZIONE

1. Nel caso in cui la modalità AUTO non sia rispondente alla esigenze di comfort è possibile ignorare le

impostazioni automatiche e selezionare manualmente le altre modalità disponibili: REFRIGERAZIONE,

DEUMIDIFICAZIONE, RISCALDAMENTO (solo sui modelli con POMPA DI RISCALDAMENTO) o Solo VEN-

TILAZIONE, agendo sul tasto .

2. Premere il tasto + o - ( e ) per impostare la temperatura ambiente desiderata.

3. Premere il tasto  Ventola per selezionare la modalità VENTILAZIONE alle velocità AUTO, ALTA, MEDIA

4. Premere il tasto On/off (accensione/spegnimento) . La spia luminosa del funzionamento si accende ed

il climatizzatore inizia a funzionare secondo la modalità prescelta. Ripremere il tasto On/off (accensio-

ne/spegnimento)  per disattivare la funzione.

Modalità DEUMIDIFICAZIONE

1. Premere il tasto  Modalità per selezionare la funzione di DEUMIDIFICAZIONE.

2. Premere il tasto + o - ( e ) per impostare la temperatura.

3. Premere il tasto On/off (accensione/spegnimento) . La spia luminosa del funzionamento si accende ed

il climatizzatore inizia a funzionare in modalità DEUMIDIFICAZIONE. Ripremere il tasto On/off (accen-

sione/spegnimento)  per disattivare la funzione.

Modalità TIMER Premere il tasto Timer on/off (accensione/spegnimento)  e  per impostare i tempi di attivazione e disat-

tivazione dell’unità. Il tempo effettivo di funzionamento che può essere impostato grazie al telecomando,

relativamente alla funzione di timer, è limitato ad un periodo compreso fra un minimo di 0,5 ore ed un mas-

simo inferiore a 24 ore.

• Nella modalità AUTO, il climatizzatore ha la possibilità di selezionare, grazie alla logica di

controllo, le modalità REFRIGERAZIONE, VENTILAZIONE, RISCALDAMENTO e

DEUMIDIFICAZIONE rilevando la differenza fra l’attuale temperatura ambiente e la

temperatura impostata sul telecomando.

• Se la modalità AUTO non offre il comfort desiderato, vi è sempre la possibilità di scegliere

manualmente un’altra modalità.

In conseguenza della differenza esistente fra la temperatura impostata nell’apparecchio e la

temperatura dell’ambiente, spesso il climatizzatore predisposto in modalità DEUMIDIFICAZIONE

funzionerà automaticamente senza attivare le funzioni REFRIGERAZIONE e VENTILAZIONE.

Nella modalità Solo VENTILAZIONE non è possibile regolare la temperatura. In tale condizione

operativa sono ammesse solo le fasi 1, 3 e 4.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 1431. Per impostare l’orario di ATTIVAZIONE.

.1 Premere il tasto  di inserimento del timer (Timer on), a questo punto il display del telecomando visu-

alizza ON TIMER: l’ultimo orario impostato per l’attivazione ed il segnale “h” saranno visualizzati nell’-

aria del timer. È adesso possibile azzerare l’orario per impostare l’ ATTIVAZIONE.

1.2 Premere ancora una volta il tasto  di inserimento del timer (Timer on) per impostare l’orario di atti-

.3 Dopo il settaggio del timer (Timer on) intercorre un ritardo di circa mezzo secondo prima che il teleco-

mando trasmetta il segnale al climatizzatore.

2. Per impostare l’orario di DISATTIVAZIONE.

2.1 Premere il tasto  di spegnimento del timer (Timer off), a questo punto il display del telecomando visu-

alizza OFF TIMER: l’ultimo orario impostato per la disattivazione sarà visualizzato nell’aria del timer. È

adesso possibile azzerare l’orario in cui avviene la DISATTIVAZIONE.

2.2 Premere nuovamente il tasto  (Timer off), disattivazione timer, per impostare l’orario prescelto per far

terminare il funzionamento.

2.3 Dopo il settaggio del timer (Timer off) intercorre un ritardo di circa mezzo secondo prima che il teleco-

mando trasmetta il segnale al climatizzatore.

Esempio di impostazione del timer

Per avviare il condizionatore d’aria dopo 6 ore.

1. Premere il pulsante TIMER ON, l’ultima impostazione dell’ora di avvio e il segnale

"h" saranno visualizzati sull’area del display

2. Premere il pulsante TIMER ON per visualizzare "6:0h"

3. Attendere un secondo e l’area del display digitale mostrerà nuovamente la tem-

peratura. L’indicatore "TIMER ON" rimane acceso e la funzione è attivata.

(impostazione contemporanea dei timer ON e OFF)

TIMER OFF --> TIMER ON

(On --> Stop --> Start)

Questa caratteristica è utile se si desidera spegnere il condizionatore d’aria quando

si va a dormire e riavviarlo di mattina quando ci si sveglia o quando si ritorna a casa.

Per spegnere il condizionatore d’aria 2 ore dopo l’impostazione e riavviarlo 10 ore dopo l’impostazione.

1. Premere il pulsante TIMER OFF.

2. Premere nuovamente il pulsante TIMER OFF per visualizzare 2.0h sul display TIMER OFF

3. Premere il pulsante TIMER ON

4. Premere nuovamente il pulsante TIMER ON per visualizzare 10h sul display TIMER ON

5. Attendere un secondo e l’area del display digitale mostrerà nuovamente la temperatura. L’indicatore

TIMER ON/OFF rimane acceso e la funzione è attivata.

F ACCORGIMENTI PER UN FUNZIONAMENTO OTTIMALE Per ottenere prestazioni ottimali, tenere presente le seguenti considerazioni:

• Regolare correttamente l’orientamento del flusso di aria evitando che sia diretto contro le persone.

• Regolare la temperatura per ottenere il Massimo livello di comfort. Evitare di impostare temperature ecces-

• Chiudere porte e finestre per evitare dispersioni che riducono le prestazioni.

• Utilizzare il tasto TIMER ON del telecomando per predeterminare l’orario di accensione dell’apparecchio.

• Non collocare nessun oggetto in prossimità delle aperture di ingresso e di uscita dell’aria predisposte sull’-

apparecchio, ciò pregiudica l’efficienza del climatizzatore e può causarne l’arresto. Assicurarsi che non vi

siano ostacoli che impediscono la fuoriuscita del flusso di aria. La corrente di aria generata dall’apparecchio

deve poter espandersi liberamente nel vano. Inoltre l’aria in circolazione deve poter raggiungere l’appa-

recchio senza incontrare ostacoli.

• Pulire ad intervalli regolari il filtro dell’aria, per evitare intasamenti che possono influire sui livelli di presta-

zione della funzione di refrigerazione o di riscaldamento. È consigliabile pulire i filtri ogni due settimane.

• Non mettere in funzione l’apparecchio se il diffusore orizzontale è chiuso.

• Se è stato impostato lo stesso orario per ATTIVAZIONE e DISATTIVAZIONE, l’orario di

disattivazione sarà prolungato automaticamente di mezz’ora (0,5 h) (il tempo impostato è

inferiore alle 10 ore) o di un ora (il tempo impostato è di almeno 10 ore o oltre).

• Per cambiare gli orari impostati nelle funzioni Timer on/off premere il tasto di TIMER

corrispondente ed effettuare il reset.

• Il tempo di un settaggio è un valore relativo. È ricavato in base ad un ritardo rispetto all’orario

• Tenere il telecomando alla lontana da tutti i tipi di liquidi.

Proteggere il telecomando dalle temperature elevate e non esporlo a radiazioni.

• Mantenere il ricevitore dell’unità interna al riparo dai raggi solari diretti per evitare il rischio di

un cattivo funzionamento del climatizzatore

• Non mischiare mai una batteria esaurita con una nuova. Non usare mai congiuntamente tipi

diversi di batterie (per esempio batterie alcaline con batterie al biossido di manganese)

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 145G ORIENTAMENTO DEL FLUSSO DI ARIA

• Regolare correttamente la direzione del flusso d’aria, per evitare che si for-

mino fastidiose correnti d’aria o differenze di temperatura nel vano.

• Le alette del diffusore orizzontale vanno regolate usando il tasto  del tele-

Regolare manualmente il diffusore verticale.

Regolazione dell’orientamento del flusso di aria orizzontale (su – giù)

La regolazione del getto d’aria orizzontale è effettuata automaticamente dal cli-

matizzatore, in funzione del modo operativo selezionato.

Come regolare l’orientamento del flusso d’aria orizzontale

Effettuare questa regolazione con l’apparecchio in funzione. Mantenere premuto il

tasto , ORIENTAMENTO ARIA, sul telecomando in modo da posizionare il diffuso-

re nell’angolazione desiderata.

• Regolare secondo necessità la direzione del flusso orizzontale.

• Negli utilizzi successivi dell’apparecchio, il flusso orizzontale sarà automati-

camente regolato nella direzione in precedenza prescelta mediante il tasto

Come regolare il flusso d’aria verticale (sinistra – destra)

Regolare manualmente il diffusore verticale usando la leva posta a sinistra o a

destra del braccio del diffusore verticale (a seconda del modello). Quando il clima-

tizzatore è in funzione ed il diffusore orizzontale è orientato in una data posizio-

ne, spostare nella posizione desiderata la leva sita sulla sinistra (o destra, a secon-

da del modello) dell’apertura di uscita dell’aria.

Modalità di attivazione dell’oscillazione automatica del flusso di aria (in su – in giù)

Effettuare questa regolazione con l’apparecchio in funzione.

• Premere il tasto . OSCILLAZIONE sito sul telecomando.

• Per disattivare la funzione, ripremere il tasto . OSCILLAZIONE. Premere il tasto  ORIENTAMENTO ARIA per bloccare il diffusore nella posizione desiderata.

Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed

indicativo e potrebbero pertanto differire leggermente dal climatizzatore in vostro possesso.

L’apparecchio di riferimento è quello che avete acquistato.

Usare prudenza, non toccare la ventola dietro la griglia de diffusore verticale!

H GUIDA ALL’USO DEL CLIMATIZZATORE FUNZIONAMENTO AUTOMATICO

• Se il climatizzatore è stato predisposto in modalità AUTO (tasto 2 del teleco-

mando), il funzionamento prevede la selezione automatica delle modalità ope-

rative di REFRIGERAZIONE, RISCALDAMENTO o Solo VENTILAZIONE, a seconda

della temperatura ambiente che l’utilizzatore avrà impostato.

• Il climatizzatore provvede automaticamente al controllo della temperatura

ambiente e la mantiene intorno al valore impostato dall’utilizzatore.

• Se il funzionamento in modalità AUTO si rivela fastidioso o non offre comfort, è

sempre possibile selezionare con operazione manuale le condizioni desiderate.

• Con l’attivazione del tasto , NOTTE, in modalità REFRIGERAZIONE, RISCAL-

DAMENTO o AUTO, l’apparecchio aumenta (refrigerazione) o diminuisce (ris-

caldamento) la temperatura di 1ºC ogni ora. La temperatura impostata rimar-

rà costante dopo 2 ore. E rimane stabile per 5 ore. Dopo 5 ore l’unità si arresta.

La velocità della ventola è gestita automaticamente.

• La modalità di deumidificazione è selezionata automaticamente ed entra in funzione per effetto della

differenza fra la temperatura impostata e quella effettivamente registrata nell’ambiente.

• La temperatura in fase di deumidificazione viene regolata mediante la ripetuta attivazione e disattiva-

zione della funzione di refrigerazione o di solo ventilazione. La velocità della ventola è controllata

• Anche in normali condizioni di refrigerazione il climatizzatore procede alla deumidificazione dell’aria.

• I tasti ORIENTAMENTO ARIA e OSCILLAZIONE sono disattivati se il climatizzatore non è in

funzione (ed anche durante la programmazione della funzione di TIMER ON).

• Non consentire un funzionamento prolungato del climatizzatore con il flusso d’aria orientato in

basso in modalità refrigerazione o deumidificazione. In tale eventualità potrebbe formarsi della

condensa sulla superficie del diffusore orizzontale con conseguente gocciolamento di acqua.

• Non spostare manualmente le alette del diffusore orizzontale. Usare sempre i tasti

ORIENTAMENTO ARIA  e OSCILLAZIONE . Lo spostamento manuale del diffusore può causare

anomalie del funzionamento. In caso di un difetto del diffusore, fermare immediatamente il

climatizzatore e riavviarlo.

• All’immediata riattivazione del climatizzatore subito dopo un arresto, il diffusore orizzontale

potrebbe rimanere fermo per una decina di secondi.

• L’angolazione predisposta per la corsa del diffusore orizzontale non deve essere troppo angusta,

altrimenti si verificheranno prestazioni inadeguate delle funzioni di REFRIGERAZIONE e

RISCALDAMENTO a seguito di un campo d’azione del flusso eccessivamente ristretto.

• Non mettere in funzione l’apparecchio se il diffusore orizzontale è chiuso.

• Nel connettere il climatizzatore all’alimentazione (collegamento iniziale), il diffusore orizzontale

potrebbe emettere un suono che dura una decina di secondi: si tratta di un fenomeno normale.

Premere il tasto Notte

Premere il tasto Notte

REFRIGERAZIONE RISCALDAMENTO DEUMIDIFICAZIONE Impostarela tempe-ratura1 ora1 ora1 ora 1 oraImpostarela tempe-raturaImpostare la temperaturaOrarioTempe-raturaambien- te

L’intasamento del filtro dell’aria diminuisce la capacità di refrigerazione dell’ap-

parecchio. Pulire il filtro ogni 2 settimane.

1. Sollevare il pannello dell’unità interna fino al punto in cui si blocca con un clic.

2. Afferrare la maniglia del filtro di garza e sollevare leggermente per sgancia-

re il filtro dal portafiltro, quindi tirare verso il basso.

3. Estrarre il filtro di garza dall’unità.

• Pulire il filtro di garza ogni due settimane.

• Pulire il filtro di garza con un aspiratore o dell’acqua.

4. Il filtro al carbone attivo non può essere pulito. Questo filtro non sarà più in

grado di filtrare odori sgradevoli se sporco. In quel caso il filtro dovrà essere

sostituito con un filtro nuovo (disponibile presso il rivenditore). Si consiglia di

sostituire il filtro due volte ogni stagione.

5. Il filtro HAF (High Air Flow) 3M di colore verde mostrerà chiari segni di spor-

co al suo esterno ed interno. Quando è sporco, questo filtro non può essere

pulito e deve essere sostituito con un filtro nuovo (disponibile presso il riven-

ditore). Si consiglia di sostituire il filtro due volte ogni stagione.

Nuovo filtro Sostituzione del filtro consigliata

G NOTA In fase di deumidificazione è ovvio che vi sia un abbassamento della temperatura dell’ambiente.

È quindi un fatto normale che l’igrostato registri un tasso più elevato di umidità relativa. Ciò

nonostante l’umidità assoluta presente nel vano verrà in ogni caso ridotta, sempre in relazione alla

quantità di umidità prodotta nell’ambiente (per esempio da vapori di cottura, respirazione, ecc.).

• Utilizzare un panno asciutto e passarlo, strofinando leggermente,

sull’unità interna e sul telecomando.

• Un panno inumidito con acqua fredda può essere utilizzato per

pulire l’unità interna se è molto sporca.

• Il pannello anteriore dell’unità interna può essere staccato e pulito

con acqua. Asciugarlo quindi con un panno asciutto.

• Non usare strofinacci contenenti sostanze chimiche o aspiratori per

• Non utilizzare, benzina, solventi, polveri abrasive o sostanze simili a

scopo di pulizia. Tali sostanze aggressive possono danneggiare o

deformare le superfici di plastica.

È necessario disattivare il climatizzatore e scollegarlo dall’alimentazione

prima di procedere alla pulizia.

6. Dopo avere reinserito il filtro al carbone attivo e il filtro HAF 3M nel porta

ltri sul filtro a rete, quest’ultimo può essere ricollocato all’interno del condi-

7. Prima di rimettere a posto il filtro assicurarsi che sia perfettamente asciutto

8. Posizionare il filtro dell’aria come richiesto.

. Rimettere la parte superiore del filtro dell’aria nell’apparecchio e assicurarsi

che i margini sinistro e destro siano correttamente allineati, quindi inserire il

filtro a fondo nella sua sede.

Se si intende lasciare il climatizzatore inutilizzato per un lungo periodo, procedere come segue:

1. Attivare la ventola per circa 6 ore in modo da asciugare l’interno dell’apparecchio.

2. Spegnere l’apparecchio e scollegarlo dalla rete di alimentazione. Nel caso in cui venga usato il model-

lo S(C)3248, interrompere l'alimentazione. Togliere le batterie dal telecomando.

3. L’unità esterna necessita di manutenzione e di puliture da effettuare con regolarità. Gli interventi

vanno effettuati solo presso un centro di assistenza autorizzato.

Verifiche preliminari

• Controllare che il cordone elettrico sia integro e non sia scollegato.

• Assicurarsi che il filtro dell’aria sia stato installato nell’apparecchio.

• Verificare che non vi siano ostruzioni all’uscita e all’ingresso dell’aria se il climatizzatore è stato tenuto

fuori uso per molto tempo.

• Non toccare le parti metalliche dell’apparecchio nel rimuovere il filtro. Le parti metalliche

taglienti possono causare lesioni.

• All’interno dell’apparecchio non utilizzare acqua per la pulizia. La presenza di acqua

pregiudica l’isolamento elettrico con il conseguente rischio di scariche elettriche.

• Prima di pulire l’unità, assicurarsi che l’alimentazione sia stata scollegata e che l’interruttore di circuito

A + B A + B A + B = Filtro a carboni attivi e/o f iltro 3M™ HAF

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 149J INFORMAZIONI UTILI Durante il funzionamento normale dell’apparecchio potrebbe verificarsi quanto segue:

1. Protezione del climatizzatore.

rotezione del compressore

• Dopo ogni arresto il compressore richiede 3 minuti prima di riattivarsi.

Inibizione aria fredda

• L’apparecchio è stato programmato in modo da impedire di emanare aria fredda nella modalità RIS-

CALDAMENTO, se lo scambiatore di calore interno si trova in una delle tre condizioni seguenti e se la

temperatura programmata non è stata ancora raggiunta.

A. Subito dopo l’avvio del riscaldamento.

B. Durante lo sbrinamento

C. Durante il riscaldamento ad una bassa temperatura.

• La ventola interna o quella esterna si arrestano durante lo sbrinamento.

• Sull’unità esterna può formarsi della brina o del ghiaccio durante il ciclo di riscaldamento quando la

temperatura esterna è bassa e l’umidità relativa è alta, la qualcosa causa una minore efficienza opera-

tiva del climatizzatore.

• In questa eventualità il climatizzatore interrompe di volta in volta la funzione di riscaldamento ed avvia

lo sbrinamento automatico.

• La durata dello sbrinamento può variare dai 4 ai 10 minuti, a seconda della temperatura esterna e dello

spessore dello strato di ghiaccio che si è accumulato sull’unità esterna.

2. Vapore bianco che fuoriesce dall’unità interna.

• La fuoriuscita di vapore bianco dall’apparecchio è indice di una notevole differenza di temperatura fra

l’aria aspirata e l’aria emessa, ciò si verifica nella modalità REFRIGERAZIONE ed in un ambiente ove è

presente un tasso elevato di umidità relativa.

• Un vapore bianco è inoltre prodotto dal liquido originato dal processo di sbrinamento, allorché il cli-

matizzatore riattiva la modalità RISCALDAMENTO dopo uno sbrinamento.

3. Lieve rumorosità del climatizzatore.

• L’apparecchio può generare un basso sibilo se il compressore è in funzione o subito dopo il suo arresto.

Si tratta del suono prodotto dal refrigerante in circolazione o dall’arresto del flusso.

• L’apparecchio può generare un flebile scricchiolio se il compressore è in funzione o subito dopo il suo

arresto. Ciò è causato dal fenomeno di dilatazione termica e successiva ritrazione delle parti di plastica

all’interno dell’apparecchio, durante i cambiamenti di temperatura.

• Subito dopo l’attivazione dell’apparecchio è possibile udire un suono prodotto dal rientro del diffuso-

re nella sua posizione originaria.

4. Dall’unità interna fuoriesce aria contenente polvere.

• Si tratta di un fenomeno normale se l’apparecchio non è stato utilizzato da tempo o se lo si usa per la

5. Un odore caratteristico è esalato dall’unità interna.

La causa è il rilascio di area frammista ad odori provenienti dal materiale contenuto nell’apparecchio,

o raccolto dai mobili presenti nell’ambiente o dal fumo.

6. Il climatizzatore passa in modalità Solo VENTILAZIONE dalla modalità REFRIGERAZIONE o RISCALDAMENTO.

• Non appena la temperatura interna ha raggiunto il valore impostato nel climatizzatore, il compressore

i ferma automaticamente e l’apparecchio cambia modalità operativa passando a Solo VENTILAZIONE.

Il compressore riprende a funzionare quando la temperatura interna raggiunge il valore impostato,

ossia aumenta nella modalità REFRIGERAZIONE o si abbassa in modalità RISCALDAMENTO.

7. Uno sgocciolamento di acqua dalla superficie dell’unità interna può presentarsi durante la fase di refri-

gerazione in un ambiente ad elevata umidità relativa (superiore all’80%). Regolare il diffusore oriz-

zontale alla posizione di massima uscita dell’aria e selezionare la velocità ALTA della ventola.

8. Modalità di riscaldamento

• Il climatizzatore aspira il calore dall’unità esterna e lo rilascia attraverso l’unità interna durante il ciclo di

riscaldamento. Con l’abbassamento della temperatura esterna diminuisce anche l’aria calda aspirata dal

climatizzatore. Nello stesso tempo, aumenta il carico termico del climatizzatore, a causa della notevole dif-

ferenza fra la temperatura esterna e quella interna. Se il climatizzatore non riesce ad ottenere una tem-

peratura soddisfacente, si consiglia di adottare una seconda fonte di riscaldamento supplementare.

9. Funzione di avviamento automatico.

La caduta di corrente durante il funzionamento dell’unità causa la completa disattivazione dell’apparecchio.

Il climatizzatore è dotato di un dispositivo di avviamento automatico che interviene nel momento in cui

è ripristinata l’alimentazione elettrica. L’apparecchio riprende a funzionare come prima dell’interruzio-

ne, avendo immagazzinati in memoria tutti i settaggi preesistenti.

10. Rilevamento perdite del refrigerante

Il condizionatore è dotato di un sistema di rilevamento delle perdite del refrigerante.

Quando l’unità esterna rileva una perdita di refrigerante, il condizionatore smetterà di funzionare e l’unità

interna visualizza un allarme EC sul display.

Quando si verifica questo allarme, non riavviare il condizionatore e contattare il proprio fornitore.

K INDIVIDUAZIONE E RISOLUZIONE DEI PROBLEMI Anomalie e rimedi

G PROBLEMA Arrestare immediatamente il climatizzatore se si verifica una delle seguenti condizioni: Scollegare

l’alimentazione e contattare il fornitore dell’apparecchio.

• Il fusibile si brucia frequentemente o l’interruttore di circuito scatta frequentemente.

• Corpi estranei o acqua all’interno del climatizzatore.

• Il telecomando non funziona o funziona male.

• Altre situazioni anomale.

• L’indicatore di funzionamento lampeggia 5 volte al secondo, anche dopo aver scollegato e

ricollegato l’alimentazione di rete.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 151Se il problema non è stato risolto, pregasi rivolgersi al rivenditore dell’apparecchio. Assicurarsi di fornire

tutte le informazioni relative al difetto ed al modello.

Gli interventi di riparazione vanno effettuati solo presso un centro di assistenza autorizzato.

Problema Causa Rimedio Manca la corrente Attendere il ripristino dell'alimentazione. L 'unita' potrebbere essere stata scollegata.Verificare che la spina sia correttamente inserita nella presa a muro. S i e' bruciato il fusibile.Sostituire il fusibile / resettare il relay / resettare l'interruttore di circuitoLe batterie del telecomando potrebbero essere scariche.Sostituire la batteria.La distanza fra il ricevitore del

telecomando e l'unita' interna supera i 6 o

i 7 metri, oppure vi sono ostacoli frapposti t ra il telecomando ed il ricevitore.Accorciare la distanza. Rimuovere i possibili ostacoli. Puntare il telecomando in direzione del ricevitore dell'unita' i nterna.L'impostazione dell'orario sul timer e' errata.Attendere o cancellare l'impostazione del tempo. L ’unità si blocca e non s i avvia piùPossibile scarsità di refrigerante Contattare il fornitoreL'impostazione della temperatura e' errata.Settare la temperatura correttamente. Per le modalita' di settaggio consultare la sezione E del manuale: " Funzionamento con il telecomando" Il filtro dell'aria e' intasato. Pulire il filtro dell'aria.Vi sono porte o finestre aperte nella stanza.Chiudere porte e finestre.L'apertura di presa o di uscita dell'aria dell'unita' interna o esterna e ostruita.Eliminare l'intasamento e successivamente riattivare l'apparecchio.E' attivo il ritardo di tre minuti a protezione del compressore.E' in corso lo sbrinamento dell'unita' esterna.Il climatizzatore e' in modalita' automaticaIl climatizzatore e' in modalita' deumidificazione

l'indicatore della TEMP.Il climatizzatore e' in modalita' ventilazione

Non e' possibile impostare la temperatura

se l'apparecchio e' in modalita' VENTILAZIONEL'apparecchio non si avviaL'apparecchio non raffredda o riscalda l'ambiente

correttamente sebbene

l'aria esca dal climatizzatoireAttendere.La velocita' di

rotazione della ventola

non puo' essere cambiataLa velocita' della ventola puo' essere solo cambiata nelle modalita' RISCALDAMENTO, REFRIGERAZIONE e VENTILAZIONE

L CONDIZIONI DI GARANZIA Il climatizzatore è coperto da una garanzia di 48 mesi per i compressore e 24 mesi per altri componenti , che

decorre a partire dalla data di acquisto. La garanzia è concessa alle seguenti condizioni:

1. Rifiutiamo espressamente qualsiasi richiesta di risarcimento per danni derivati, ad inclusione delle

ichieste di risarcimento per danni collaterali.

2. Riparazioni o sostituzioni dei componenti non danno diritto ad una proroga del periodo di garanzia.

3. La garanzia non è valida se sono state apportate modifiche, se sono state utilizzati ricambi non origi-

nali o se le riparazioni sono state effettuate da terzi.

4. I componenti soggetti alla normale usura, quali i filtri, non sono coperti dalla garanzia.

5. La garanzia è valida solo se si esibisce una prova d’acquisto datata e originale, non alterata da modifi-

6. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle

presente istruzioni per l’uso.

7. Le spese di spedizione ed i rischi connessi al trasporto del climatizzatore o dei suoi componenti sono

sempre a carico dell’acquirente.

8. I danni causati dall’uso di filtri non originali sono esclusi dalla garanzia.

9. La perdita di refrigerante e/o la fuoriuscita dovute ad una connessione e/o disconnessione eseguite da

personale non qualificato, non sono coperte dalle condizioni di garanzia riservate a questo prodotto.

Eventuali danni agli apparecchi che risultano montati, connessi e/o disconnessi non seguendo le vigen-

ti leggi locali, né le istruzioni fornite dal presente manuale, non sono coperti dalle condizioni di garan-

zia riservate a questo prodotto.

Si consiglia di rivolgersi al rivenditore per eventuali riparazioni, qualora le istruzioni contenute nel presen-

te manuale non siano risultate risolutive. Laddove si renda necessario disconnettere l’apparecchio, assicura-

tevi che tale operazione sia sempre eseguita da personale qualificato e autorizzato, secondo le leggi vigen-

ti nel proprio Stato.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 153M SCHEDA TECNICA

* EN 14511-2011/EN 14825

** Da usare indicativamente

*** Estrazione del liquido a 32°C, 80% UR

154 Modello S 3225 SC 3225 S 3231 SC 3231 S 3248 SC 3248Tipo di climatizzatore Climatizzatoremontato a pareteClimatizzatoremontato a pareteClimatizzatoremontato a pareteClimatizzatoremontato a pareteClimatizzatoremontato a pareteClimatizzatoremontato a pareteCapacita' di raffreddamento nom. (min - max) *W 2500 (820 - 3370)2500 (790 - 3280) 3100 (880 - 4040) 3100 (850 - 3920)4800 (1470 - 6150) 4500 (1320 - 5530)Classe energetica EE * A A A A A+ A+Indice di efficienza energetica (SEER)* 5.55.3 5.45.1 5.6 5.6 Capacita' di riscaldamento nom. (min - max) * W 2900 (820 - 3460) 2700 (800 - 3350) 3300 (880 - 4160) 3200 (850 - 4050) 4900 (1520 - 6590) 4900 (1470 - 6390)

Gli apparecchi elettrici e batterie da destinare a rottamazione non devono essere smaltiti come rifiuti

domestici. È preferibile riciclarli ove esiste questa possibilità. Informarsi presso le autorità locali o il for-

itore circa le possibilità/modalità di riciclaggio.

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorinati ad effetto serra in base al

Protocollo di Kyoto. L’apparecchio deve essere manutenzionato o smantellato solo da persone esperte.

L’apparecchio contiene refrigerante R410A nella quantità indicata nella precedente tabella. Non scaricare il

gas R410A nell’atmosfera: R410A è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale

Per vostra comodità, potete scaricare la versione più aggiornata del manuale d’uso, installazione e/o tecnico

I Per informazioni e in caso di problemi, visitate il sito Web www.zibro.com oppure contattate il Centro Assistenza Clienti (per conoscere il numero
