KÄYTTÖOHJE SC3225 ZIBRO

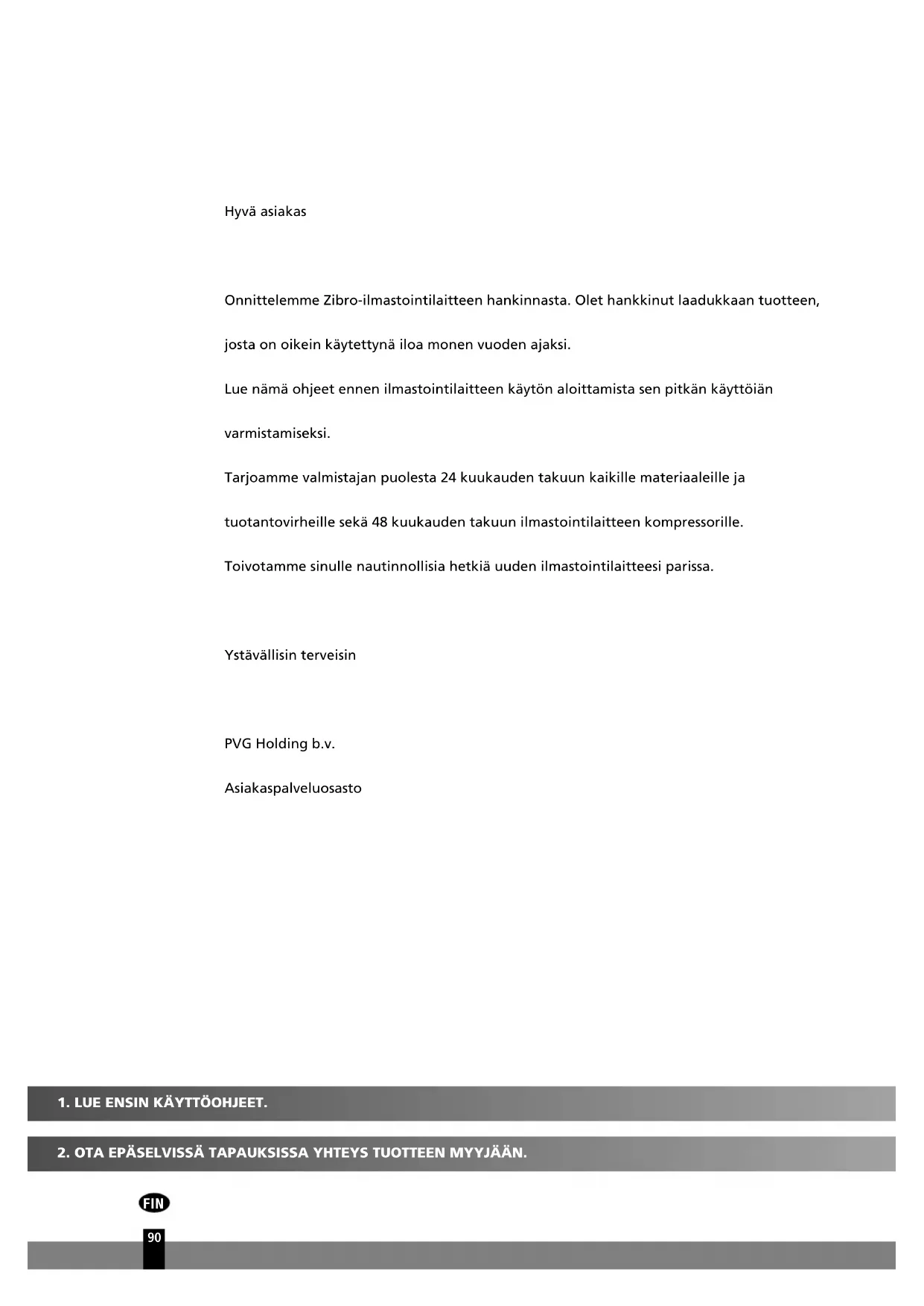

Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen,

josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän

Tarjoamme valmistajan puolesta 24 kuukauden takuun kaikille materiaaleille ja

tuotantovirheille sekä 48 kuukauden takuun ilmastointilaitteen kompressorille.

Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa.

Ystävällisin terveisin

Asiakaspalveluosasto

K. VIANMÄÄRITYSVIHJEITÄ

L. TAKUUEHDOT M. TEKNISET TIEDOT LUE TÄMÄ OHJEKIRJA Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä

ja kunnossapitoa varten. Luvussa ”Vianmääritysvihjeitä” on useita ratkaisuja ylei-

siin ongelmiin. Lukemalla luvun K ”Vianmääritysvihjeitä” ennen tukipalveluun

soittamista saatat välttää turhan puhelinsoiton.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 91A TURVAOHJEET Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, mää-

räysten ja standardien mukainen. Laitetta saa käyttää vain ilmastointilaitteena kotitalouksissa. Laitetta saa käyttää vain

kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tarkista verkkojännite ja taa-

juus. Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan, jonka jännite on 230 V~ / 50 Hz. Mallia S(C)3248

äytettäessä, tämä on liitettävä suoraan syöttölähteeseen.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

• Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä.

• Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa.

• Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.

• Laite on asetettu tukevalle ja tasaiselle pinnalle.

Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran

• Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin

varovasti, kuten mitä tahansa muutakin sähkölaitetta.

• Älä peitä ilman sisäänmeno- ja ulostuloritilöitä.

• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.

• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin. Jos sisäyksikköön pääsee vettä, sammuta yksi-

köstä virta ja kytke johto irti verkkovirrasta

• Älä työnnä esineitä laitteen aukkoihin.

• Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä.

• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai toimittaja. Noudata laitteen käyt-

töohjeessa mainittuja käyttö- ja huolto-ohjeita.

• Keskeytä aina virransyöttö, kun laite ei ole käytössä.

• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.

• Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla

virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpai-

• Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen

• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.

• Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen.

• Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä.

• Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. Tämä saattaa olla paikallisten säädösten vastaista.

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu.

Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon.

Lue nämä ohjeet huolellisesti ja noudata niitä.

• Ilmastointilaite sisältää kylmäainetta. Laitteen saa asentaa ja huoltaa ainoastaan TUKES:n

hyväksymä kylmäasennusliike. Ilmastointilaite on tarkastettava ja tarpeen vaatiessa huollettava

vuosittain valtuutetulla asentajalla. Takuu ei koske huolimattomuudesta tai tässä

käyttöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 92FIN

93 Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset. • Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittu-neet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi josheidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.• Lapsia on valvottava, etteivät he leiki laitteen kanssa.• On suositeltavaa välttää oleskelua suoraan ilmavirrassa. • Älä koskaan juo ilmastointilaitteen poistovettä.• Laitetta ei voi muunnella. Putkien ja muiden osien eristeet on säilytettävä paikoillaan.

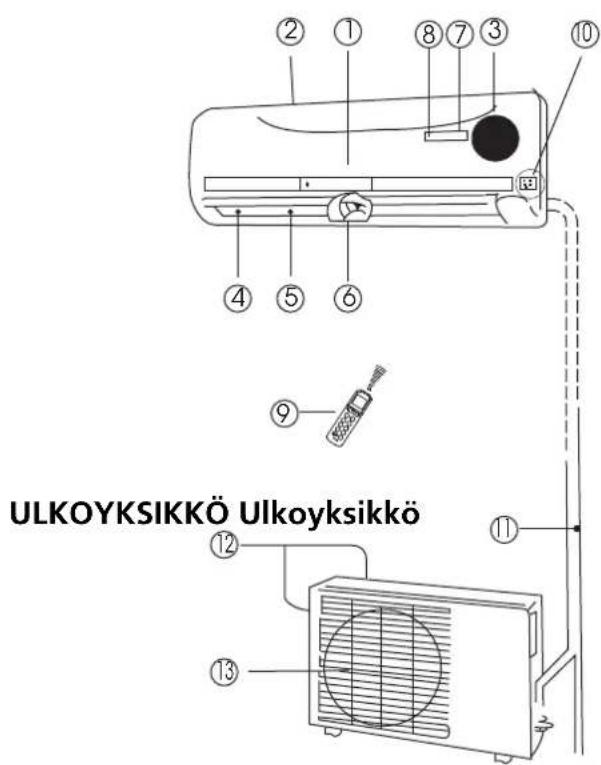

B OSIEN NIMET SISÄYKSIKKÖ Sisäyksikkö  Etupaneeli Ilman tuloaukko Ilmansuodatin (etupaneelin takana) Ilman poistoaukko Vaakasuuntainen ilmanvirtaussäleikkö Pystysuuntainen ilmanvirtaussäleikkö Näyttöpaneeli Kaukosäädinsignaalin vastaanotin Kaukosäädin (katso tarkemmat tiedotja ohjeet luvusta E) Manuaalinen käyttöpainike (auto-maatti-/jäähdytystoiminto) ULKOYKSIKKÖ Ulkoyksikkö  Liitosputki, tyhjennysletku (S32xx eisisälly toimitukseen) Ilman tuloaukko (sivulla ja takana) Ilman poistoaukkoToiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait-teen toimintaan.

G HUOMAUTUS! Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiksi.Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioonlaitteen todellinen muoto.

H UOMIO! • Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo taiohjauspaneeli on vaurioitunut. • Ohjeiden noudattamatta jättäminen saattaa johtaa takuunraukeamiseen. man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 93TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANEELISSA

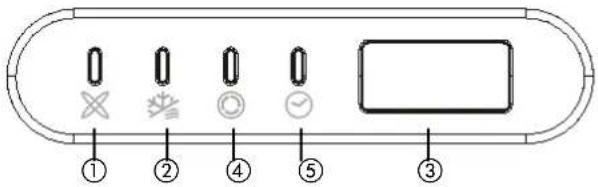

Tämä ilmaisin syttyy, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).

 DEFROST-huurteenpoiston ilmaisin

Tämä ilmaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lämpimän

ilman säätötoiminto aktivoidaan lämmitystoiminnon aikana.

 Lämpötilan ilmaisin

Näyttää lämpötila-asetukset ilmastointilaitteen ollessa toiminnassa.

 Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketään päälle, ja palaa, kun laite on toiminnassa.

 Ajastimen ilmaisin

Tämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttöön / pois käytöstä (ON/OFF).

C KÄYTTÖLÄMPÖTILA Jäähdytys-, lämmitys- ja ilmankuivaustoiminnot ovat tehokkaimmillaan seuraavissa sisä- ja ulkolämpötilois:

• Jos ilmastointilaitetta käytetään muissa kuin edellä mainituissa olosuhteissa, sen

suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.

• Huoneen suhteellinen kosteusprosentti on alle 80%. Jos ilmastointilaitetta käytetään

huoneessa, jonka suhteellinen kosteusprosentti on yli 80%, laitteen pinnalle saattaa tiivistyä

vettä. Aseta pystysuuntainen ilmanvirtaussäleikkö sen suurimpaan kulmaan (pystysuunnassa

maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).

• Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan

tehon varmistamiseksi.

äähdytystoiminto Lämmitystoiminto Kosteudenpoistotoiminto

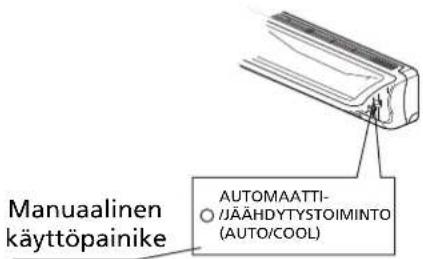

D KÄYTTÖ MANUAALISESTI Ilmastointilaitetta voidaan käyttää manuaalisesti laitteen säätimillä tai laitteen mukana toimitetulla kauko-

säätimellä. Katso ohjeet kaukosäätimen käyttöä varten luvusta E ”Käyttö kaukosäätimellä”. Kun ilmastoin-

tilaitetta käytetään ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seu-

raavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

1. Avaa etupaneeli ja nosta sitä ylöspäin, kunnes se naksahtaa paikalleen.

2. Manuaalisen käyttöpainikkeen  painallus käynnistää automaattisen toiminnan (AUTO).

3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

• Kun manuaalista käyttöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa

järjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).

• Kun painiketta painetaan kahdesti viiden sekunnin kuluessa, laite toimii pelkästään

jäähdytystilassa (COOL). Tätä käytetään vain testaustarkoituksiin.

• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.

• Laitteen käyttöä kaukosäätimen avulla voidaan jatkaa tavallisesti.

Paneeli AUTOMAATTI-/JÄÄHDYTYSTOIMINTO(AUTO/COOL) Manuaalinen

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 95E KÄYTTÖ KAUKOSÄÄTIMELLÄ

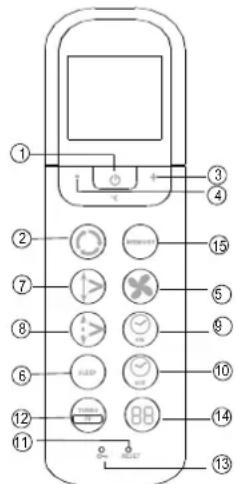

Kaukosäätimen toimintopainikkeet

 Virtapainike: Paina tätä painiketta laitteen käynnistämiseksi. Paina tätä painiketta uudelleen laitteen sammuttamiseksi.  Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaatti- nen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukai-sessa järjestyksessä: AUTO COOL DRY HEAT FAN  + -painike: Tällä painikkeella voidaan korottaa sisäilman lämpötilaa 30 ºC:seen saakka.

 - -painike: Tällä painikkeella voidaan laskea sisäilman lämpötilaa 17 ºC:seen saakka.

 Puhaltimen painike (Fan): Tällä painikkeella valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas), MED(keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY),puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä pai-nikkeella.  SLEEP-painike: Voit siirtyä energiansäästötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käyttää vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla lämpöti- la pysyy mahdollisimman miellyttävänä. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruute- taan, jos painat jotakin muuta painiketta.  Kääntötoiminnon painike (Swing): Paina tätä painiketta kääntötoiminnon käyttämiseksi. Paina painiketta

G HUOMAUTUS! Pidä kauko-ohjain tarpeeksi lähellä, jotta yksikön vastaanotin havaitsee sen signaalin. Kunvalittuna on ajastintoiminto, kauko-ohjain antaa automaattisesti signaalin sisäyksiköllemääritettynä aikana. Jos signaali ei siirry oikein kauko-ohjaimen asennon takia, 15 minuutin viiveon mahdollinen.

G HUOMAUTUS! • Osoita kaukosäädin aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen javastaanottimen välillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimensignaalia, eikä ilmastointilaite toimi oikein.• Kaukosäätimen suurin toimintaetäisyys on noin 6 - 7 metriä.

uudelleen toiminnon pysäyttämiseksi.

 Ilmavirran suuntauspainike (Air direction): Tällä painikkeella voidaan muuttaa säleikön suuntauskulmaa.

Säleikön suuntauskulma muuttuu 6º jokaisella painalluksella. Kun säleikkö kääntyy tiettyyn kulmaan,

oka vaikuttaa ilmastointilaitteen jäähdytys- ja lämmitystehoon, suuntausta muutetaan automaatti-

sesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan.

 Ajastimen aloitusajan painike (Timer on): Paina tätä painiketta laitteen ajastetun päälläoloajan asettami-

seksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen

painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun päälläoloajan peruuttamiseksi paina paini-

ketta, kunnes näytöllä näkyy 0,0.

 Ajastimen lopetusajan painike (Timer off): Paina tätä painiketta laitteen ajastetun sammutusajan asettami-

seksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen

painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina pai-

niketta, kunnes näytöllä näkyy 0,0.

 RESET-painike: Kun painat syvennyksessä olevaa RESET-painiketta, kaikki nykyiset asetukset peruutetaan

ja ohjaus palaa alkuasetuksiin.

 Kodin jäätymisenestopainike/TURBO-painike: Paina tätä painiketta COOL-tilassa. Ilmastointilaite siirtyy

tehokkaaseen jäähdytystoimintoon. Peruuta TURBO-toiminto painamalla uudelleen. Kun tätä painiket-

ta painetaan (> 2 sekunnin), yksikkö siirtyy jäätymisenestotilaan. Yksikkö ohittaa sisätilan lämpötila-

asetuksen ja asettaa sen noin 8 °C:n lukemaan. Näin koti ei pääse jäätymään pakkasella ja energianku-

lutus pysyy mahdollisimman vähäisenä. Kun tämä toiminto on valittu, sisäyksikön näytössä lukee ”FP”.

Tämä painike toimii vain lämmitystilassa. Jäätymisenestotila kytketään pois käytöstä painamalla paini-

 LOCK-painike: Kun painat syvennyksessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä

kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.

 LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentää ilmastointilaitteen numeronäytön.

Aktivoi se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa).

 Muistipainike: Painikkeella palautetaan tehdasasetukset tai muistiin tallennettu asetus.

- Jos kauko-ohjausta ei ole vielä ohjelmoitu muistipainikkeeseen, valmistajan tehdasasetus on auto-

maattinen tila 24 °C lämpötilassa ja automaattisella puhaltimen nopeudella. Painamalla muistipaini-

ketta yksikkö vaihtaa asetukseksi automaattisen tilan, jossa lämpötila on 24 °C ja puhaltimen nopeus

- Kun haluttu asetus (esimerkiksi lämmitys, pieni puhaltimen nopeus ja 25 °C) on valittu, käyttäjän ase-

tus voidaan tallentaa kauko-ohjaimen muistiin painamalla muistipainiketta yli 2 sekunnin ajan.

- Sisäyksikön asetuksesta riippumatta painettaessa muistipainiketta alle 2 sekuntia, sisäyksikön asetuk-

seksi vaihtuu kauko-ohjauksen muistiin ohjelmoitu asetus

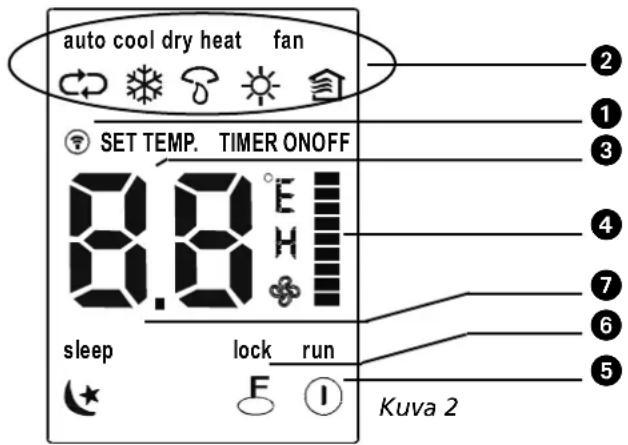

Kaukosäätimen ilmaisimien nimet ja toiminnot

auto cool dry heat fan

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 97Näyttöpaneeli

 LÄHETYKSEN ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lähettää signaaleja vastaanottimelle.

 TOIMINTATILAN ilmaisin:

Kun MODE-painiketta painetaan, se näyttää nykyisen toimintatilan -- AUTO , COOL , DRY ,

HEAT (vain jäähdyttävissä malleissa), FAN .

 AJASTINNÄYTÖN ilmaisin:

Asetettu lämpötila näytetään tällä alueella (17ºC – 30ºC). Tällä näyttöalueella näytetään AJASTIMEN

asetukset. Jos vain toiminnan aloitusaika asetetaan, näyttöön tulee TIMER ON. Jos vain toiminnan lope-

tuksen aika asetetaan, näyttöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näyttöön tulee

T IMER ON-OFF. Tämä on osoitus siitä, että olet valinnut sekä päällemenon että pois päältä menon ajan.

 PUHALTIMEN NOPEUDEN ilmaisin:

Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low - Med

- High ). Valintasi näytetään LCD-näytössä paitsi silloin, kun asetuksena. Kun toimintatila on joko

AUTO (automaattinen) tai DRY (kuivaus), puhaltimen nopeus on AUTO (automaattinen).

Tämä symboli tulee esiin, kun laite kytketään päälle kauko-ohjaimesta ja häviää, kun laite kytketään

LOCK-näyttö tulee esiin, kun LOCK-painiketta painetaan. Tyhjennä näyttö painamalla LOCK-painiketta.

 Lepotilanäyttö: Näkyy yksikön ollessa lepotilassa. Poista näyttö painamalla SLEEP-painiketta uudelleen.

Kaukosäätimen käyttäminen

Paristojen asennus/vaihto

Käytä kahta alkaliparistoa (AAA/LR03).

Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen

2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja -) ovat oikein päin.

3. Kiinnitä kansi takaisin liu’uttamalla se paikalleen.

AUTOMAATTINEN toiminta

• Kun kauko-ohjaimesta poistetaan paristot, kaikki ohjelmointitiedot häviävät. Kauko-ohjain on

ohjelmoitava uudelleen, kun uudet paristot on vaihdettu.

• Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa

kaukosäätimeen toimintahäiriöitä.

• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten

vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.

• Paristojen normaali kestoikä on noin kuusi kuukautta.

• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai

kaukosäätimen lähetyksen merkkivalo ei syty.

• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa

samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

Kuvassa 2 on näkyvissä kaikki kohteet esittelytarkoituksessa. Laitteen todellisen käytön aikana

näyttöpaneelissa näkyvät vain käytettävien toimintojen kohteet.

Kun ilmastointilaite on valmiina käyttöön (tarkista, että yksikkö on kytketty pistorasiaan ja että verkkovir-

assa ei ole katkosta), kytke siihen virta. Toiminnan ilmaisin alkaa vilkkua sisäyksikön näyttöpaneelissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).

2. Aseta haluttu huoneen lämpötila painikkeilla + ja -.

3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikön näyttöpaneelissa oleva toiminnan

ilmaisin syttyy. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellään automaattisesti.

. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

1. Jos et halua käyttää automaattitoimintoa (AUTO), voit asettaa toimintatilan manuaalisesti painamalla

painiketta . Voit valita käyttöön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lämpö-

pumppuyksiköt) tai tuuletus (FAN ONLY) -tilan.

2. Aseta haluttu huoneen lämpötila painikkeilla + ja - ( ja ).

3. Paina puhallinpainiketta  valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea),

MED (keskinopea) tai LOW (hidas).

4. Paina virtapainiketta . Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla.

Paina virtapainiketta  uudelleen laitteen sammuttamiseksi.

1. Paina toimintatilan valintapainiketta (Mode)  kuivaustoiminnon (DRY) valitsemiseksi.

2. Käytä painikkeita + ja - ( ja ) asettaaksesi halutun lämpötilan.

3. Paina virtapainiketta . Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina vir-

tapainiketta  uudelleen laitteen sammuttamiseksi.

AJASTINTOIMINTO Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla ( ja ). Kaukosäätimellä määritet-

tävä ajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin välille.

1. Aloitusajan asettaminen

Paina ajastimen aloitusajan painiketta (Timer on) , jolloin kaukosäätimen näytössä lukee ON TIMER.

Laitteeseen asetetun lämpötilan ja todellisen sisäilman lämpötilan erosta johtuen ilmastointilaite

toimii kuivaustilassa (DRY) automaattisesti useita kertoja käyttämättä jäähdytys- ja

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lämpötilan ja

kaukosäätimellä asetetun lämpötilan välillä, ja käyttää sen perusteella jäähdytys-, tuuletus-,

lämmitys- ja kuivaustoimintoja (COOL, FAN, HEAT ja DRY).

• Voit myös valita toimintatilan manuaalisesti, jos et halua käyttää automaattitoimintoa (AUTO).

Tuuletustilassa (FAN ONLY) lämpötilaa ei voida säätää. Tässä tilassa käytettävissä ovat vain vaiheet

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 99Ajastimen näytössä näkyy viimeksi asetettu aloitusaika ja tunnus ”h”. Voit nyt asettaa uudelleen lait-

een toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (Timer on)  uudelleen halutun aloitusajan asettamiseksi.

1.3 Kun ajastimen aloitusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen

. Lopetusajan asettaminen

Paina ajastimen lopetusajan painiketta (Timer off) , jolloin kaukosäätimen näytössä lukee OFF TIMER.

Ajastimen näytössä näkyy viimeksi asetettu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen

toiminnan lopetusajan.

2.2 Paina ajastimen lopetusajan painiketta (Timer off)  uudelleen asettaaksesi laitteen toiminnan halutun

2.3 Kun ajastimen lopetusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen

Ajastimen asetusesimerkki

Ilmastointilaitteen käynnistys 6 tunnin kuluttua.

1. Paina TIMER ON -painiketta. Näytöllä näkyvät käynnistysajan edellinen asetus ja ”h”.

2. Paina TIMER ON -painiketta, kunnes näytöllä näkyy ”6:0h”

3. Odota sekunti, kunnes lämpötila näkyy uudelleen digitaalinäytöllä. Näytöllä näkyy

”TIMER ON”. Ajastustoiminto on nyt käytössä.

(ON- ja OFF-ajastimien ajastus samanaikaisesti)

TIMER OFF --> TIMER ON

(On --> Stop (pysäytys) --> Start operation (aloitus))

Toiminto on hyödyllinen, kun ilmastointilaite halutaan sammuttaa yön ajaksi ja käyn-

nistää heti aamulla tai iltapäivällä.

Esimerkissä ilmastointilaite pysäytetään 2 tuntia asetuksen jälkeen ja käynnistetään 10 tuntia asetuksen jäl-

1. Paina TIME OFF -painiketta.

2. Paina TIMER OFF -painiketta uudelleen, kunnes TIMER OFF -näytöllä näkyy ”2:0h”

3. Paina TIME ON -painiketta.

4. Paina TIMER ON -painiketta uudelleen, kunnes TIMER ON -näytöllä näkyy ”10h”

5. Odota sekunti, kunnes lämpötila näkyy uudelleen digitaalinäytöllä. Näytöllä näkyy ”TIMER ON OFF”.

Toiminto on nyt käytössä.

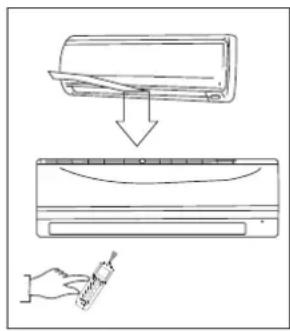

F OPTIMAALINEN KÄYTTÖ Ota huomioon seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:• Säädä ilman virtaussuunta oikein. Ilma ei saa virrata suoraan ihmisiä kohti.• Säädä lämpötila siten, että mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille läm-pötilatasoille.• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.• Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosäätimen ajastintoiminnolla.• Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lähelle, sillä ne saattavat heikentääilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitäänesteitä. Ilmavirran on päästävä koko huoneeseen esteettä. Ilmavirran on myös päästävä ilmastointi-laitteeseen esteettä.• Puhdista ilmansuodatin säännöllisesti. Muuten laitteen jäähdytys- tai lämmitysteho saattaa heiken-tyä. Suodatin suositellaan puhdistettavaksi kahden viikon välein.• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna. VAROITUS! • Pidä kaukosäädin etäällä kaikista nesteistä.• Älä altista kaukosäädintä korkeille lämpötiloille tai säteilylle.• Pidä sisäyksikön vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaailmastointilaitteeseen toimintahäiriöitä.• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessasamanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

G HUOMAUTUS! • Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5tuntia eteenpäin (jos asetettuun aikaan on alle 10 tuntia) tai yksi tunti eteenpäin (josasetettuun aikaan on 10 tuntia tai enemmän).• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta jaasettamalla uusi aika.• Asetettu aika on suhteellinen aika. Se tarkoittaa, että asetettu aika perustuu nykyiseen aikaan. man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 101G ILMAN VIRTAUSSUUNNAN SÄÄTÄMINEN • Säädä ilman virtaussuunta oikein, sillä väärin säädettynä se heikentää muka-vuutta ja saattaa tehdä huoneen lämpötilasta epätasaisen.• Säädä vaakasuuntaista säleikköä kaukosäätimen painikkeella .• Säädä pystysuuntainen säleikkö käsin.Ilman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)Ilmastointilaite säätää ilmanvirtauksen suunnan vaakasuunnassa automaattisestitoimintatilan mukaan.Ilman virtaussuunnan asettaminen vaakasuunnassaSuorita tämä toiminto laitteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma-virran suuntauspainiketta  painettuna säleikön siirtämiseksi haluttuun suuntaan.• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.• Myöhemmissä toimenpiteissä ilmanvirtaus asetetaan vaakasuunnassa auto-maattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntaus-painikkeella.Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippu-en mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pysty-suuntainen säleikkö tietyssä asennossa, siirrä ilman poistoaukon vasemmalla taioikealla puolella (riippuen mallista) oleva vipu haluttuun asentoon.Ilman virtaussuunnan kääntäminen automaattisesti (ylös- tai alaspäin)Suorita tämä toiminto ilmastointilaitteen ollessa toiminnassa. • Paina kaukosäätimen kääntöpainiketta (SWING) . • Pysäytä toiminto painamalla kääntöpainiketta (SWING)  uudelleen. Paina ilmavirran suuntauspaini- ketta  lukitaksesi säleikön haluttuun asentoon.

G HUOMAUTUS! Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiksi.Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioonlaitteen todellinen muoto. VAROITUS! Varo koskemasta pystysuuntaisten säleikköjen takana olevaa tuuletinta! FIN

H ILMASTOINTILAITTEEN TOIMINTA AUTOMAATTINEN TOIMINTA • Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kauko-säätimen painikkeella ), se valitsee automaattisesti jäähdytys-, lämmitys- taituuletustoiminnon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.• Ilmastointilaite säätää huoneen lämpötilan automaattisesti asetetun lämpö-tilan tasolle.• Voit myös asettaa toimintatilan käsin, jos et halua käyttää automaattista tilaa. SLEEP/TALOUDELLINEN KÄYTTÖ • Kun painat SLEEP-painiketta  jäähdytys-, lämmitys- tai automaattitoimin-non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (läm-mitystoiminnossa) lämpötilaa yhden celsiusasteen tunnissa. Asetettu lämpö- tila tasaantuu kahden tunnin kuluttu. Se pysyy vakaana 5 tunnin ajan. Yksikkö pysähtyy 5 tunnin kuluttua. Puhaltimen nopeutta säädellään auto-maattisesti. KOSTEUDENPOISTO • Kosteudenpoistotila valitsee automaattisesti käyttöön kosteudenpoistotoim-innon, joka perustuu asetetun lämpötilan ja huoneen todellisen lämpötilanväliseen eroon.• Laite säätelee lämpötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuule-tustoimintoa päälle ja pois päältä. Puhaltimen nopeutta säädetään automaattisesti.• Ilmastointilaite kuivattaa ilmaa myös normaalissa jäähdytystoiminnossa.

G HUOMAUTUS! Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lämpötila todennäköisesti laskee. Sen vuoksi on normaalia, että kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin.

Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmäärästä (ruoanlaitosta, ihmisistä yms.) riippuen.

V AROITUS! • Ilmavirran suuntaus- ja kääntöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei oletoiminnassa (vaikka ajastin on asetettu toimintaan).• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessasuunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettä, jokaalkaa valua.• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai k ääntöpainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaatoimintahäiriön. Jos säleikköön tulee toimintahäiriö, sammuta ilmastointilaite ja käynnistä sesitten uudelleen.• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen säleikkö eiehkä liiku noin 10 sekuntiin.• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- jalämmitystoimintojen suorituskyky saattaa tällöin heikentyä rajoittuneen ilmanvirtauksenjohdosta.• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää ääntänoin 10 sekunnin ajan, mikä on täysin normaalia.Paina Sleep-painikettaPaina Sleep-painikettaJÄÄHDYTYSLÄMMITYSKOSTEUDENPOISTOAsetalämpöti- la 1 tunti 1 tunti1 tunti 1 tuntiAsetalämpöti- la Aseta lämpötila Aika Huoneen läm-pötilaJäähdytys Vain tuuletus Jäähdytys Vain tuuletus Jäähdytys

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 103I KUNNOSSAPITO Sisäyksikön ja kaukosäätimen puhdistus

Ilmansuodattimen puhdistus Tukkeutunut ilmansuodatin heikentää laitteen jäähdytystehoa. Puhdista suodatinkahden viikon välein.1. Nosta sisäyksikön paneelia ylöspäin, kunnes se naksahtaa paikalleen.2. Ota kiinni verkkosuodatin kädensijasta ja nosta sitä hieman ylöspäin, jotta seirtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspäin.3. Irrota ilmansuodatin sisäyksiköstä.• Puhdista verkkosuodatin kahden viikon välein.• Puhdista verkkosuodatin pölynimurilla tai vedellä.4. Takimmaista aktiivihiilisuodatinta ei voi puhdistaa. Likainen suodatin ei enääsuodata epämiellyttäviä hajuja. Vaihda likainen suodatin uuteen. (Ota yhte-ys jälleenmyyjään.) Suodatin kannattaa vaihtaa kaksi kertaa lämmityskau-den aikana.5. Kun vihreä 3M HAF -suodatin on selvästi likainen sekä pinnalta että sisältä,se on vaihdettava uuteen. (Ota yhteys jälleenmyyjään.) Suodatin kannattaa vaihtaa kaksi kertaa lämmityskauden aikana.Uusi suodatin Suositeltu suodattimen vaihto 6. Vaihda ensin aktiivihiilisuodatin ja metalliverkkosuodattimen pidikkeessä

oleva 3M HAF -suodatin. Vaihda sen jälkeen uusi metalliverkkosuodatin ilmastointilaitteeseen.7. Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sentakaisin paikalleen.8. Asenna ilmanraikastussuodatin takaisin paikalleen.9. Työnnä ilmansuodattimen yläosa laitteeseen siten, että sen vasen ja oikeareuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

G VAROITUS! • Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmäänveteen kostutetulla kankaalla.• Sisäyksikön etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi sesen jälkeen kuivalla kankaalla.• Älä käytä kemiallisesti käsiteltyä kangasta tai pölyriepua laitteenpuhdistamiseksi.• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheella taivastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamiatai epämuodostumia.

G VAROITUS! Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennenlaitteen puhdistusta. FIN

V iemärin- p uhdistu- s

Ei OhenninSuodattimen kädensijaA + BA + BA + B = Aktiivihiilisuodatin ja/tai3M™ HAF-suodatin man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 104FIN

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.

2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Keskeytä virransyöttö käytettäessä mal-

lia S(C)3248. Poista paristot kaukosäätimestä.

3. Ulkoyksikkö vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuu-

tetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttöä

• Tarkista, että johdot ovat ehjiä ja oikein kytkettyjä.

• Tarkista, että ilmansuodatin on asennettuna.

• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa

• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa

• Varmista ennen laitteen puhdistamista, että sen virta on katkaistu ja virtapistoke irrotettu

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 105J KÄYTTÖVIHJEITÄ

Seuraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen suojaus.

Kompressorin suojaus

• Kompressori voidaan käynnistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

• Laite on suunniteltu siten, että se ei puhalla kylmää ilmaa lämmitystoiminnan aikana, kun sisätilan

lämmönvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lämpötilaa ei ole saavutettu:

A. Juuri aloitettu lämmitys

C. Lämmitys alhaisella lämpötilalla.

• Ulkoyksikköön voi muodostua huurretta lämmitystoiminnon aikana, jos ulkoilman lämpötila on

alhainen ja kosteustaso korkea. Ilmastointilaitteen lämmitysteho on tällöin tavallista heikompi.

• Tässä tapauksessa ilmastointilaite lopettaa hetkellisesti lämmitystoiminnon ja aloittaa automaatti-

sesti huurteenpoiston.

• Huurteenpoistoaika vaihtelee 4 ja 10 minuutin välillä ulkoilman lämpötilasta ja ulkoyksikön huurteen

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen välinen lämpötilaero on suuri ja

laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.

• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun

ilmastointilaite käynnistyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa ääntä.

• Laitteesta saattaa kuulua vaimea sihisevä ääni, kun kompressori on käynnissä tai juuri sammunut.

Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.

• Laitteesta saattaa kuulua myös vaimea ”vikisevä” ääni, kun kompressori on käynnissä tai juuri sam-

munut. Ääni syntyy muoviosien lämpölaajenemisesta, kun laitteen lämpötilat muuttuvat.

• Myös alkuperäiseen asentoonsa palaava säleikkö voi aiheuttaa ääntä, kun laitteen virta kytketään

4. Sisäyksiköstä tulee pölyä.

• Tämä on normaalia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään

5. Sisäyksiköstä tulee outoa hajua.

• Rakennusmateriaaleista, huonekaluista tai savusta johtuvat hajut saattavat kiertää ilmastointilait-

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lämmitystilasta.

• Kun asetettu lämpötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi-

laite siirtyy tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lämpötila nousee laitteen

ollessa jäähdytystilassa tai laskee laitteen ollessa lämmitystilassa.

7. Sisäyksikön päälle voi tiivistyä vettä, kun laitetta käytetään kosteassa tilassa (ilman suhteellinen

k osteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja asetapuhallin toimimaan suurimmalla teholla (HIGH).8. Lämmitystoiminto• Lämmitystoiminnossa ilmastointilaite imee lämmintä ilmaa ulkoyksiköstä ja vapauttaa sen sisäyksikön k autta. Kun ulkoilman lämpötila laskee, ilmastointilaitteen imuilman lämpötila laskee vastaavasti.Samanaikaisesti ilmastointilaitteen lämpökuormitus kasvaa sisä- ja ulkoilman suuremman eron vuok-si. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lämpötilaa, suosittelemme käyttämään lisä-lämmityslaitetta.9. Automaattinen uudelleenkäynnistystoiminto• Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy auto-maattisesti uudelleen sähkökatkoksen jälkeen ja säilyttää kaikki aiemmin tehdyt asetukset muistissa. 10. Jäähdytysainevuodon havaitseminen• Ilmastointilaite toimitetaan jäähdytysainevuodon tunnistinjärjestelmällä.Kun ulkoyksikkö havaitsee jäähdytysaineen vajeen, ilmastointilaite pysähtyy, ja sisäyksikkö näyttää näytössä hälytyksen ja virhekoodin.Kun hälytys ilmenee, älä käynnistä ilmastointilaitetta uudelleen ja ota yhteyttä toimittajaan. K VIANMÄÄRITYSVIHJEITÄ

Toimintahäiriöt ja ratkaisut

G ONGELMA Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja otayhteys tuotteen myyjään.• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen.• Kaukosäädin ei toimi tai se toimii epänormaalisti.• Muut epänormaalit tilanteet.• Toiminnon merkkivalo vilkkuu 5 kertaa sekunnissa, vaikka laite on kytketty irti verkkovirrastaja sitten takaisin verkkovirtaan. man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 107Jos ongelma jatkuu, ota yhteys tuotteen myyjään. Muista kertoa tarkka virheselostus ja laitteen malli.

Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

Ongelma Syy Ratkaisu

Odota, että sähkökatkos saadaan

Laitteen sähköjohto on voinut irrota

Tarkista, että laitteen sähköjohto on hyvin

kiinni pistorasiassa.

Sulake voi olla palanut.

Kaukosäätimen paristo voi olla tyhjä. Vaihda paristo.

aukosäätimen ja sisätilayksikön välinen

etäisyys on enemmän kuin 6-7 metriä tai

niiden välillä on esteitä.

yhennä välimatkaa. Poista mahdolliset

esteet. Suuntaa kaukosäädin

isätilayksikön vastaanotinta kohti.

Ajastimella asetettu aika on väärä. Odota tai peruuta ajastimen asetus.

Yksikkö pysähtyy, eikä

käynnisty uudelleen.

Mahdollinen jäähdytysaineen vaje Ota yhteyttä toimittajaan

Lämpötila-asetus on väärä.

Aseta lämpötila oikein. Katso tarkemmat

ohjeet luvusta E ”Käyttö

Ilmansuodatin on tukkeutunut. Puhdista ilmansuodatin.

Huoneen ovet tai ikkunat ovat auki. Sulje ovet ja/tai ikkunat.

Sisä- tai ulkotilayksikön ilman tulo- tai

poistoaukon tiellä on este.

Poista esteet ja käynnistä sitten laite

Kompressorin kolmen minuutin

viivesuojaus on aktivoitunut.

Ulkotilayksikön huurteenpoisto on

Ilmastointilaite on automaattisessa tilassa.

Ilmastointilaite on kuivaustilassa.

Lämpötilan ilmaisinta

Ilmastointilaite on tuuletustilassa.

Lämpötilaa ei voida asettaa

Laite ei jäähdytä tai

ilmastointilaitteesta.

Puhaltimen nopeutta voidaan muuttaa

vain lämmitys-, jäähdytys- ja

L TAKUUEHDOT Ilmastointilaitteen kompressorin takuu on 48 kuukautta ja kaikkien muiden komponenttien takuu on 24

kuukautta ostopäivästä lähtien. Takuuehdot ovat seuraavat:

1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaati-

2. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta.

3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia

tai kolmas osapuoli on korjannut laitetta.

4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin.

5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muu-

6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista

7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan

8. Muiden kuin sopivien suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin.

9. Laitteen epäpätevästä tai valtuuttamattomasta asennuksesta tai irrotuksesta johtuvat kylmäaineen

hävikit ja/tai vuodot eivät kuulu takuun piiriin. Paikallisten lakien ja asetusten ja/tai tämän ohjekirjan

ohjeiden vastaisesti asennettujen, kytkettyjen ja/tai irrotettujen laitteiden vauriot eivät kuulu takuun

Jos näissä ohjeissa ei ole ratkaisua ongelmaan, ota aina yhteys jälleenmyyjään vian korjaamiseksi. Mikäli

laite on jostain syystä kytkettävä irti, varmista, että sen suorittaa valtuutettu henkilöstö paikallisten lakien

ja säädösten mukaisesti.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 109M TEKNISET TIEDOT

* EN 14511-2011/EN 14825

** Viitteellinen arvo

*** Kosteudenpoisto, lämpötila 32 °C ja suhteellinen kosteus 80 %

110 Malli S 3225SC 3225S 3231 SC 3231 S 3248 SC 3248Ilmastointilaitteen tyyppiIlmastointilaite, sei-nään asennettavaIlmastointilaite, sei-nään asennettavaIlmastointilaite, sei-nään asennettavaIlmastointilaite, sei-nään asennettavaIlmastointilaite, sei-nään asennettavaIlmastointilaite, sei-nään asennettavaJäähdytyskapasiteetti * W 2500 (820 - 3370)2500 (790 - 3280)3100 (880 - 4040) 3100 (850 - 3920) 4800 (1470 - 6150)4500 (1320 - 5530)EE-luokka* A A A A A+ A+SEER* 5.5

5.4 5.15.6 5.6Lämmityskapasiteetti * W2900 (820 - 3460)2700 (800 - 3350)3300 (880 - 4160) 3200 (850 - 4050) 4900 (1520 - 6590) 4900 (1470 - 6390)Lämmitysteho A A A A A A SCOP* 3.4 3.4 3.4 3.4 3.4 3.4Kosteudenpoistokapasiteetti ** / *** L / 24 h 24

24 26 26 41 41Virrankulutus jäähdytystoiminnossa kW

0.92 1.10 1.111.77 1.77Virrankulutus lämmitystoiminnossa kW 0.92

1.15 1.15 1.50 1.50Vuotuinen energiankulutus jäähdytystoimin-nossa / lämmitystoiminnossakWh 165 / 1187175 / 1210 199 / 1373 222 / 1374 303 / 2000 281 / 2018 Virransyöttö V / Hz / Ph230~ / 50 / 1230~ / 50 / 1230~ / 50 / 1230~ / 50 / 1 230~ / 50 / 1230~ / 50 / 1Virta (nim.) jäähdytys/lämmitys A 4 / 4 4 / 3.8 4.8 / 5.0 4.8 / 5.0 7.7 / 6.5 7.7 / 6.5 Suurin virta A

9 11 11 12 12 Ilmanvirtaus ** m3/h 500/450/400400/350/320550/440/380 500/400/350 800/750/610730/680/560Huoneen koko enintään ** m3 60-8560-8580 - 100 80 - 100 125 - 145125 - 145Sopivat alueet W / A / CW / A / C W / A / C W / A / C W / A / C W / A / CKompressorin tyyppipyöriväpyöriväpyörivä pyörivä pyöriväpyöriväPuhaltimen nopeus 3

3 3 3Lämpötilansäätimen alue ºC 0 - 500 - 500 - 50 0 - 50 0 - 500 - 50Toiminta-alue ºC-15 - +30-15 - +30-15 - +30 -15 - +30 -15 - +30 -15 - +30Käyttö manuaalisesti/mekaanisesti/elektroni-sestiElektroninen kau-kosäädinElektroninen kau-kosäädinElektroninen kau-kosäädinElektroninen kau-kosäädinElektroninen kau-kosäädinElektroninen kau-kosäädinKaukosäädin, kyllä/ei K K K K K KIlmansuodatintyyppi (-tyypit)Seula, aktiivihiili,3M HAFSeula, aktiivihiili,3M HAFSeula, aktiivihiili,3M HAFSeula, aktiivihiili,3M HAFSeula, aktiivihiili,3M HAFSeula, aktiivihiili,3M HAFKylmäaineen tyyppi / täyttömäärä K / gR410A / 730R410A / 700 R410A / 800 R410A / 800 R410A / 1250 R410A / 1250 Kylmäaineen GWP 1975

1975 1975 1975 1975 1975 Kylmäaineputken halkaisija, neste – kaasumm 6.35 / 9.53Pikaliitäntä6.35 / 9.53 Pikaliitäntä 6.35 / 12.7PikaliitäntäPaine, imu/poisto (max) bar8 / 26 (15 / 42)8 / 26 (15 / 42)8 / 26 (15 / 42) 8 / 26 (15 / 42)8 / 26 (15 / 42) 8 / 26 (15 / 42)Sisäyksikön mitat (l x k x s) mm710x250x190 710x250x190 790x275x196 790x275x196 930x275x198 930x275x198 Ulkoyksikön mitat (l x k x s) mm 780x540x250780x540x250780x540x250 780x540x250 760x590x285760x590x285Sisäyksikön nettopaino kg 7

13 8 149 14Ulkoyksikön nettopaino kg 30 30 30 30 35 35 Sisäyksikön bruttopainokg 9 15 10 16 12 19 Ulkoyksikön bruttopaino kg 32

32 37 37Sisäyksikön äänenpainetaso**** dB(A) 5353 54 54 57 58 Ulkoyksikön äänenpainetaso**** dB(A) 62

62 61 61 65 65Sisäyksikön suojaus

IP20 IP20 IP20 IP20 IP20 Ulkoyksikön suojausIP IP24IP24 IP24 IP24 IP24 IP24 Sulake T3.15A / 250VT3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 110FIN

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Kierrätä laite mahdollisuuksien mukaan.

arkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä.

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa

huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

ämä laite sisältää R410A-kylmäainetta edellä olevan taulukon mukaisen määrän. R410A-kylmäainetta ei

saa vapauttaa ulkoilmaan. R410A on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1975.

Uusimmat käyttö-, asennusja huolto-ohjeet voitte ladata kotisivuiltamme; www.zibro.com

Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.zibro.com tai kysy neuvoa PVG

kuluttajapalvelukeskuksesta (www.zibro.com).
