BRUKSANVISNING SC3225 ZIBRO

det som fremgår av denne bruksanvisningen.

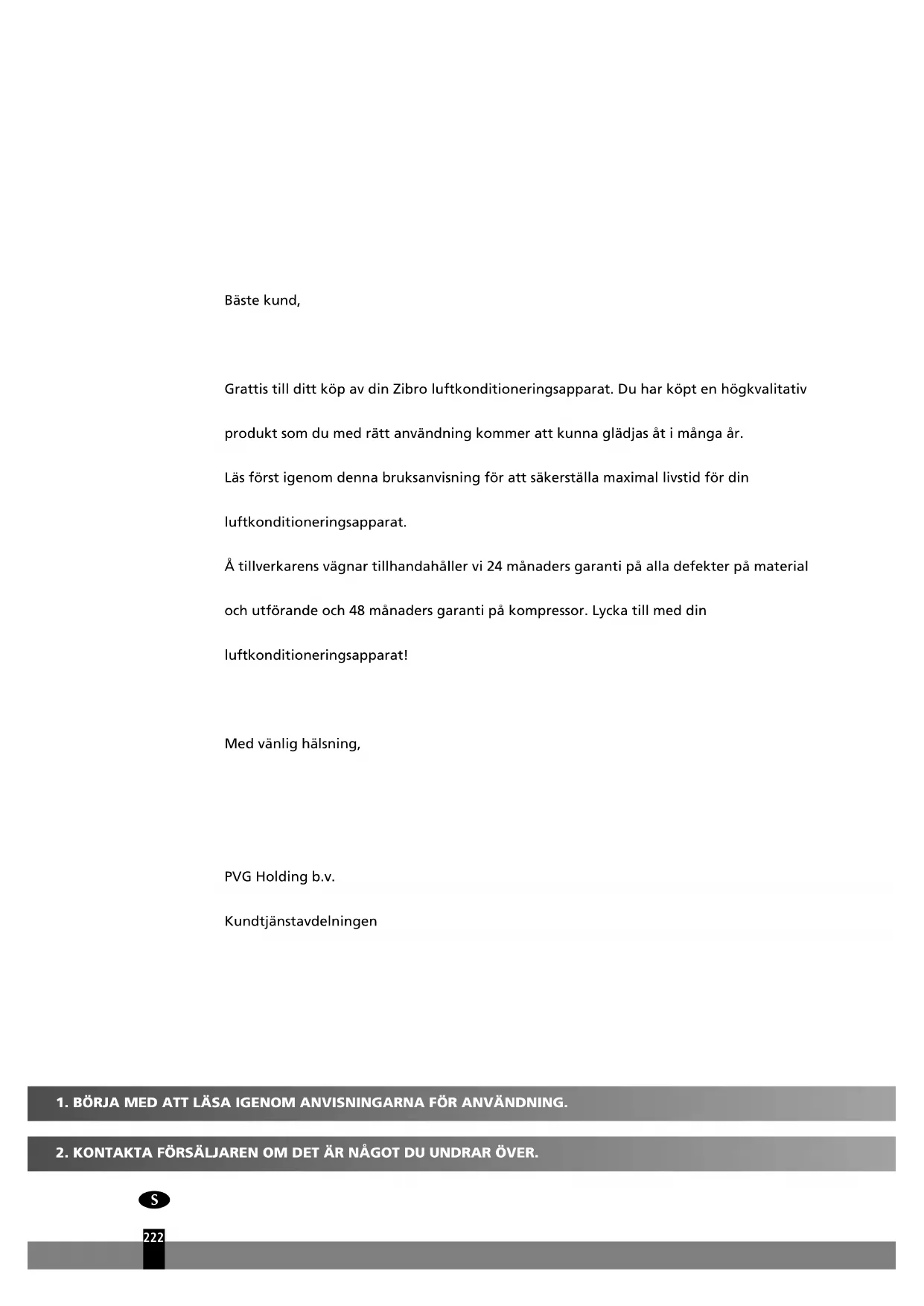

man_S(C)32xx_pl.indd 221 05-03-13 16:36Bäste kund,

Grattis till ditt köp av din Zibro luftkonditioneringsapparat. Du har köpt en högkvalitativ

produkt som du med rätt användning kommer att kunna glädjas åt i många år.

Läs först igenom denna bruksanvisning för att säkerställa maximal livstid för din

luftkonditioneringsapparat.

Å tillverkarens vägnar tillhandahåller vi 24 månaders garanti på alla defekter på material

och utförande och 48 månaders garanti på kompressor. Lycka till med din

luftkonditioneringsapparat!

Med vänlig hälsning,

Kundtjänstavdelningen

INNEHÅLL A SÄKERHETSANVISNINGAR B. NAMN PÅ DELAR C. DRIFTSTEMPERATUR D. MANUELL ANVÄNDNING E. ANVÄNDNING MED FJÄRRKONTROLL F. OPTIMAL ANVÄNDNING G. JUSTERA LUFTFLÖDESRIKTNING H. SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN I. UNDERHÅLL J. TIPS OM ANVÄNDNING K. TIPS OM FELSÖKNING L. GARANTIVILLKOR M. TEKNISKA DATA LÄS DENNA BRUKSANVISNING I bruksanvisningen hittar du många nyttiga tips om hur du använder och sköter

din luftkonditioneringsapparat på rätt sätt. Du hittar många svar på vanliga pro-

blem i kapitlet Tip om felsökning. Om du först läser igenom kapitel K “Tips om fel-

sökning”, behöver du kanske inte ringa efter service.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 223A SÄKERHETSANVISNINGAR Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här pro-

dukten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning på torra plat-

ser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera elnätets spänning och

frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 230 V~/ 50 Hz. Modell S(C)3248 måste

nslutas direkt till strömkällan.

Innan du ansluter enheten ska du kontrollera följande:

• Spänningsförsörjningen måste matcha elnätsspänningen som anges på märkplåten.

• Uttaget och strömkällan måste lämpa sig för den ström som anges på märkplåten.

• Kontakten på enhetens sladd måste passa i vägguttaget.

• Enheten måste placeras på en plan och stabil yta.

Strömkällan till enheten måste kontrolleras av en kvalificerad professionell person om du har några tvivel

angående kompatibiliteten.

• Den här enheten tillverkas enligt CE-säkerhetsstandarder. Trots detta bör du ändå vara försiktig, precis

som med alla elektriska enheter.

• Täck inte över luftintaget eller gallret vid uttaget.

• Låt aldrig enheten komma i kontakt med kemikalier.

• Spreja aldrig enheten med vatten och sänk aldrig ned den i vatten. Stäng av enheten och koppla bort

strömmen ifall vatten tränger in i inomhusenheten.

• För inte in händer, fingrar eller några föremål i enhetens öppningar.

• Använd aldrig förlängningssladd för att ansluta enheten till strömkällan. Om det inte finns något läm-

pligt, jordat vägguttag i närheten kan du få ett installerat av en kvalificerad elektriker.

• Reparationer bör endast utföras av kvalificerade servicetekniker eller din leverantör. Följ instruktioner-

na för användning och underhåll i den här enhetens användarhandbok.

• Bryt alltid strömförsörjningen när apparaten inte används.

• En skadad strömsladd eller kontakt måste alltid ersättas av en kvalificerad elektriker eller din leverantör.

• Starta/stoppa inte luftkonditioneringsapparaten genom att sätta i/dra ut strömkontakten. Använd

endast de specifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen.

• Täck inte över luftkonditioneringsapparaten när den är i drift. Dra alltid ut strömkontakten innan du

• Dra alltid ut strömkontakten när du ska rengöra luftkonditioneringsapparaten eller vid service.

• Placera inga gasbrännare, kaminer och/eller spisar i luftflödet.

• Enheten MÅSTE alltid ha en jordad anslutning. Om strömkällan inte är jordad får du inte

ansluta enheten. Kontakten måste alltid vara lättåtkomlig när enheten är ansluten. Läs noga

igenom denna bruksanvisning och följ instruktionerna.

Klimatanläggningen innehåller köldmedia och kan bli klassad som tryck/kyl utrustning.

Kontakta därför alltid en auktoriserad kylmontör för service, installation och underhåll av

klimatanläggningen. Klimatanläggningen ska inspekteras och kontrolleras årligen av

auktoriserad kylmontör. Garantin är ogiltig vid skador orsakade av försummelse eller

aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken.

• Använd inte knapparna och vidrör inte luftkonditioneringsapparaten med våta händer.

Tänk på att utomhusenheten avger ljud när den används. Detta kan strida mot lokala bestämmelser. Det

är användarens ansvar att kontrollera och säkerställa att utrustningen efterlever alla lokala bestämmelser.

• Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, senso-

riska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning

eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.

Barn bör övervakas för att garantera att de inte leker med apparaten.

• Det är tillrådligt att undvika det direkta luftflödet.

• Drick aldrig dräneringsvattnet från luftkonditioneringsapparaten.

• Gör inga ingrepp eller modifieringar i enheterna. Ta inte bort isolerings material.

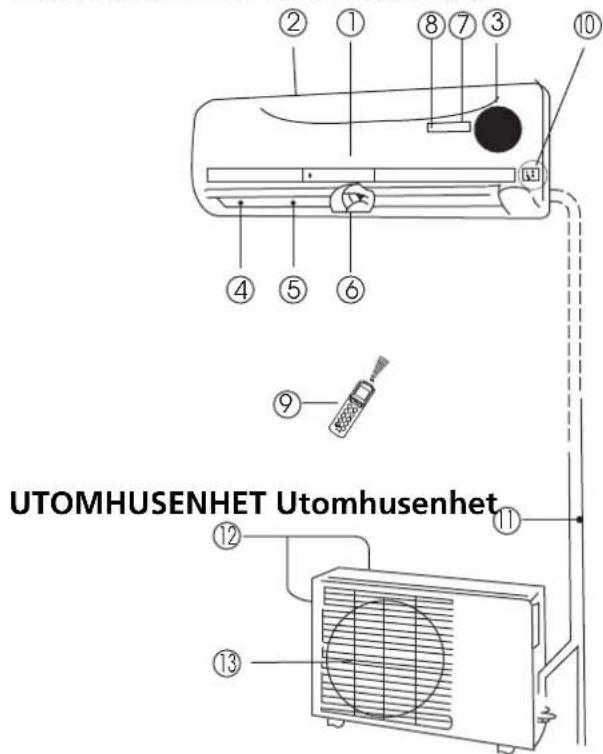

B NAMN PÅ DELAR INOMHUSENHET Inomhusenhet

 Galler för horisontellt luftflöde

 Jalusi för vertikalt luftflöde

 Signalmottagare för fjärrkontroll

 Fjärrkontroll (se kapitel E för mer deta-

 Manuell kontrollknapp (auto/kylning)

UTOMHUSENHET Utomhusenhet

 Anslutningsrör, dräneringsslang (S32xx

anslutningsrör medföljer inte)

 Luftinlopp (sida och bakre)

Driftindikatorlampan blinkar snabbt (fem gånger per sekund) när säkerhetsbrytaren aktiveras.

Alla bilder i denna bruksanvisning och på förpackningen är endast avsedda som illustrationer och

förklaringar. De kan skilja sig något från den luftkonditioneringsapparat som du har köpt.

Det är den faktiska utformningen som gäller.

• Använd inte enheten om strömsladden, kontakten, höljet eller

kontrollpanelen är sönder.

• Underlåtelse att följa instruktionerna kan leda till att enhetens garanti

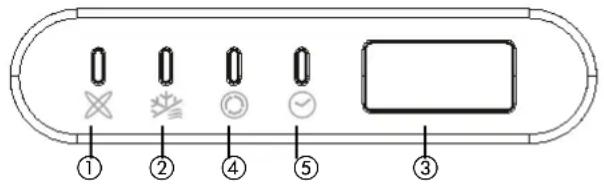

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 225FUNKTIONSINDIKATORER PÅ INOMHUSENHETENS DISPLAYPANEL

Denna indikatorlampa tänds när luftkonditioneringsapparaten befinner sig i driftläget AUTO.

 AVFROSTNINGS-indikatorlampa

Denna indikatorlampa tänds när luftkonditioner ingsapparaten startar den automatiska avfrostningen

eller när varmluftskontrollfunktionen aktiveras i uppvärmningsläget.

 TEMPERATUR-indikatorlampa

Visar temperaturinställningar då luftkonditioneringsapparaten är i drift.

 DRIFT-indikatorlampa

Denna indikatorlampa blinkar när strömmen slagits på och lyser då enheten är i drift.

 TIMER-indikatorlampa

Denna indikatorlampa tänds när TIMER är inställd PÅ/AV.

C DRIFTTEMPERATUR Kylning, uppvärmning och avfuktning är som mest effektivt vid följande in- och utomhustemperaturer:

• Om luftkonditioneringsapparaten används utanför ovanstående temperaturintervall, kan vissa

säkerhetsbrytare aktiveras och få enheten att fungera bristfälligt.

• Rummets relativa luftfuktighet lägre än 80 %. Om luftkonditioneringsapparaten används i rum

där den relativa luftfuktigheten överstiger 80 %, kan det bildas kondens på

luftkonditioneringsapparatens hölje. Ställ in jalusin för vertikalt luftflöde i dess maximala

vinkel (vertikalt mot golvet) och ställ in fläktläget på HIGH (hög).

• För att luftkonditioneringsapparaten ska ge maimal effekt, stäng alltid dörrar och fönster

under kylning eller uppvärmning.

Kylning Uppvärmning Avfuktningsdrift

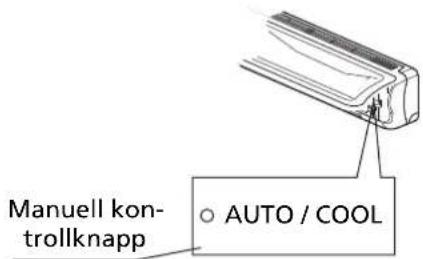

D MANUELL ANVÄNDNING Du kan styra luftkonditioneringsapparaten manuellt på själva enheten eller med den medföljande fjärr-

kontrollen. För användning med fjärrkontrollen, se kapitel E “Användning med fjärrkontroll”. Om fjärr-

kontrollen inte används fungerar luftkonditioneringsapparaten endast i AUTO-läget. För användning utan

fjärrkontroll, följ dessa instruktioner:

1. Öppna och lyft upp frontpanelen till en vinkel där den stannar kvar med ett klickande ljud.

2. En tryckning på den manuella kontrollknappen  startar AUTO-drift.

3. Stäng panelen ordentligt till dess ursprungliga stängda position.

• När du trycker på den manuella knappen, ändras driftläget i följande ordningsföljd: AUTO,

• Tryck två gånger så arbetar enheten i forcerat kylningsläge inom 5 sekunder. Detta är endast

• En tredje tryckning avbryter driften och stänger av luftkonditioneringsapparaten.

• Du återställer fjärrkontrollens funktion genom att använda fjärrkontrollen direkt.

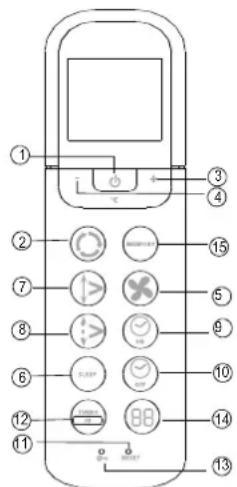

 On/Off (på/av): Tryck på denna knapp för att starta driften. Tryck en gång till på denna knapp för att

 Mode (läge): Varje gång du trycker på denna knapp, väljs ett läge i ordningsföljden AUTO COOL DRY HEAT FAN (auto/kylning/avfuktning/uppvärmning/fläkt) enligt följande figur:

AUTO COOL DRY HEAT FAN

 + -knapp: Tryck på knappen för att öka inomhustemperaturinställningen till 30ºC.

 - -knapp: Tryck på knappen för att sänka inomhustemperaturinställningen till 17ºC.

 Fan (fläkt): Med denna knapp väljer du fläkthastighet. Varje gång du trycker på knappen väljs en fläk-

thastighet i ordningsföljden AUTO, LOW, MED HIGH Auto (auto, låg, medel, hög, auto). När du väljer

läget AUTO eller DRY, regleras fläkthastigheten automatiskt och du kan inte ställa in den själv.

 SLEEP-knapp: Tryck på denna knapp för att försätta enheten i energisparläge. Tryck en gång till för att

annullera funktionen. Denna funktion kan bara användas i lägena KYLNING, UPPVÄRMNING och AUTO

och håller den mest behagliga temperaturen åt dig. OBS! När enheten körs i driftläget SLEEP (sömn),

annulleras detta om du trycker på den andra knappen.

 Swing (sväng): Tryck på SWING-knappen för att aktivera svängfunktionen. Tryck en gång till på knappen

Håll fjärrkontrollen så att dess signal kan nå enhetens mottagare. När du väljer timerdrift, skickar

fjärrkontrollen automatiskt en signal till inomhusenheten vid den angivna tidpunkten. Om du

håller fjärrkontrollen i en position som förhindrar tillräcklig signalöverföring, kan en

tidsfördröjning på upp till 15 minuter inträffa.

• Rikta alltid fjärrkontrollen mot mottagaren på inomhusenheten. Se till att det inte finns några

hinder mellan fjärrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren

inte fånga upp signalen från fjärrkontrollen och luftkonditioneringsapparaten kan inte

• Max. räckvidd för fjärrkontrollen är cirka 6-7 meter.

Air direction (luftriktning): Tryck på denna knapp för att ändra jalusins svängningsriktning. Jalusins sväng-

för varje tryckning. När jalusin svänger vid en viss vinkel som skulle påverka luft-

konditioneringsapparatens kylnings- eller uppvärmningseffekt, ändrar den automatiskt svängnings-

riktning . Ingen symbol visas i displayområdet när du trycker på denna knapp.

 Timer on (timer på): Tryck på denna knapp för att initiera funktionen för automatisk påslagning vid en

iss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställ-

ningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-

minuters steg. Du annullerar det automatiska påslagningsprogrammet genom att fortsätt att trycka på

knappen tills 0.0 visas.

 Timer off (timer av): Tryck på denna knapp för att initiera funktionen för automatisk avstängning vid en

viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställ-

ningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-

minuters steg. Du annullerar det automatiska avstängningsprogrammet genom att fortsätt att trycka

på knappen tills 0.0 visas.

 RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befintliga inställningar

och kontrollen återställs till grundinställningarna.

 Frysskyddsknapp/TURBO-knapp: Tryck på denna knapp i läget KYLNING så kyler luftkonditionerings-appa-

raten extra kraftfullt. Tryck en gång till för att annullera TURBO-funktionen. När du trycker på den här

knappen (>2 sekunder) övergår apparaten till ett antifrysläge. Apparaten åsidosätter inställningen för

inomhustemperatur och reglerar den till cirka 8 °C. På det sättet kan du skydda ditt hem från frysning

under kalla perioder med lägsta möjliga energiförbrukning. När detta läge är valt visas "FP" på displa-

yen på inomhusenheten. Denna knapp kan endast aktiveras i uppvärmningsläge. Avaktivera antifryslä-

get: Tryck på knappen igen.

 LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, låses alla befintliga inställningar och fjärr-

kontrollen godtar inga andra åtgärder än låsfunktionen. Tryck en gång till för att annullera låsläget.

 LED DISPLAY-knapp: Tryck på denna knapp för att rensa sifferdisplayen I luftkonditioneringsapparaten.

Tryck en gång till för att aktivera den (ej möjligt för enheter som saknar denna funktion).

 Minnesknapp: Används för att återställa tillverkarens standardinställning eller för att hämta en inställ-

ning som är lagrad i minnet.

- när fjärrkontrollen ännu inte är programmerad av användaren, är tillverkarens standardminnesin-

ställning läget “auto” vid 24°C med “automatisk” fläkthastighet. När du trycker på minnesknappen

ändrar enheten inställning till läget “auto” vid 24°C med “automatisk” fläkthastighet.

- när du har ändrat inställningen efter eget önskemål (t.ex. uppvärmning, långsam fläkthastighet och

25°C) kan du lagra din användarinställning i fjärrkontrollens minne genom att trycka på och hålla in

minnesknappen i minst 2 sekunder.

- när inomhusenheten befinner sig i vilket läge som helst och du trycker på minnesknappen i mindre än

2 sekunder, får inomhusenheten till den inställning som är programmerad i fjärrkontrollens minne.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 229Indikatorernas namn och funktioner på fjärrkontrollen

 ÖVERFÖRINGS-indikator: Denna indikator tänds när fjärrkontrollen överför signaler till inomhusenheten.

 DRIFT-indikator: När du trycker på lägesknappen MODE, visas aktuellt driftläge – AUTO , COOL (kil- ning) , DRY (avfuktning) , HEAT (uppvärmning - endast kylning för modeller utan uppvärmnings-funktion) , FAN (endast fläkt) .  TEMPERATUR/TIMER DISPLAY-indikator: Detta område visar den inställda temperaturen (17ºC – 30ºC). I TIMER-läget visas timerns på/av-inställning. I läget FLÄKT visas inget. Detta display-område visar inställ-ningarna för TIMER. Om endast starttid för drift är inställd visas TIMER ON. Om endast stopptid för driftär inställd visas TIMER OFF. Om båda funktioner är inställda visas TIMER ON-OFF, som indikerar att duvalt att ställa in både start- och stopptid.  FLÄKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED för att välja önskad fläkthastighet (Auto-Låg -Med - Hög ). Ditt val visas i LCD-fönstret, förutom vid automatisk fläkthastighet. Fläkthastigheten ärinställd på AUTO när driftsläget är antingen AUTO eller DRY (torr).  PÅ/AV-indikator: Denna symbol visas när enheten sätts på med fjärrkontrollen, och försvinner när enhe- ten stängs av.  LÅS-indikator: LÅS-displayen visas när du trycker på LOCK-knappen. Tryck på LOCK-knappen för att rensa displayen.  Insomningsdisplay: Visas under insomningsdrift. Tryck en gång till på knappen SLEEP för att lämna läget.

Använda fjärrkontroll

Sätta i/byta ut batterier Använd två alkaliska torrbatterier (AAA/LR03).Använd inte laddningsbara batterier.1. Ta bort batteriluckan baktill på fjärrkontrollen genom att dra den i pilens riktning på luckan.2. Sätt i de nya batterierna. Se till att polerna (+) och (-) på batterierna vänds rätt.3. Sätt tillbaka luckan genom att skjuta den tillbaka på plats.

auto cool dry heat fan

SETTEMP. TIMERONOFF G OBS! Alla poster som visas i fig.2 är avsedda att tydliggöra. Men under den faktiska driften är det barade relevanta funktionsposterna som visas på displaypanelen. =

AUTOMATISK DRIFT När luftkonditioneringsapparaten är klar för användning (kontrollera att enheten är ansluten till nätström-

men och att vägguttaget fungerar), slå på strömmen. Driftindikatorlampan på displaypanelen på inomhu-

senheten börjar blinka.

1. Använd knappen Mode (läge) för att välja AUTO.

2. Tryck på knappen + eller - för att ställa in önskad rumstemperatur.

3. Tryck på On/Off-knappen för att starta luftkonditioneringsapparaten. Driftan på displaypanelen på

inomhusenheten tänds. Driftläget är AUTO. FLÄKTHASTIGHETEN regleras automatiskt.

4. Tryck en gång till på On/Off för att stoppa driften.

KYLNING, UPPVÄRMNING OCH ENDAST FLÄKT

1. Om du inte är nöjd med läget AUTO kan du manuellt förbikoppla inställningarna med hjälp av lägena

för KYLNING, AVFUKTNING, UPPVÄRMNING (uppvärmning gäller endast värmepumpenheter) eller

ENBART FLÄKT som du får fram genom att trycka på knappen .

2. Tryck på knappen + eller - ( och ) för att ställa in önskad rumstemperatur.

3. Tryck på Fan-knappen  för att välja AUTO, HIGH (hög), MED (medel) eller LOW (låg) för fläktläget.

4. Tryck på On/Off-knappen . Driftlampan tänds och luftkonditioneringsapparaten startar enligt dina

inställningar. Tryck en gång till på On/Off  för att stoppa driften.

1. Tryck på Mode -knappen  för att välja DRY (avfuktning).

2. Tryck på knappen + eller - ( och ) för att ställa in önskad temperatur.

3. Tryck på On/Off-knappen . Driftlampan tänds och luftkonditioneringsapparaten startar i avfuktnings-

läget. Tryck en gång till på On/Off  för att stoppa driften.

När batterierna är urtagna, raderar fjärrkontrollen alla programmerade inställningar. När du

har satt in nya batterier måste du programmera om fjärrkontrollen.

• När du byter batterier ska du inte använda gamla batterier eller blanda batterier av olika typer.

Det kan orsaka felfunktion hos fjärrkontrollen.

• Om du inte ska använda fjärrkontrollen på flera veckor ska du ta ur batterierna. I annat fall kan

läckande batterisyra skada fjärrkontrollen.

• Genomsnittlig batterilivslängd är 6 månader vid normal användning.

• Byt batterier då du inte hör någon svarssignal från inomhusenheten eller då

överföringsindikatorn inte visas.

• Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och

mangandioxid) samtidigt.

• I läget AUTO kan luftkonditioneringsapparaten logiskt välja mellan lägena COOL (kylning),

FAN (fläkt), HEAT (uppvärmning) och DRY (avfuktning) genom att känna av skillnaden mellan

den faktiska omgivningsrumstemperaturen och den inställda temperaturen på fjärrkontrollen.

• Om läget AUTO inte känns rätt för dig, kan du välja önskat läge manuellt.

Läget FAN ONLY (enbart fläkt) kan inte användas för att reglera temperaturen. I detta läge är

endast steg 1, 3 och 4 tillämpliga.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 231TIMERDRIFT Tryck på knappen Timer on/off ( and ) för att ställa in påslagnings- och avstängningstid för enheten. Den

effektiva drifttiden som fjärrkontrollen ställer in för timerfunktionen är begränsad till en period mellan 0,5

och högst 24 timmar.

1. Ställa in START-tid.

1.1 Tryck på knappen Timer on . Fjärrkontrollen visar ON TIMER, den senaste inställda starttiden och sig-

nalen "h" visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STARTA.

1.2 Tryck en gång till på knappen Timer on  för att ställa in önskad starttid för enheten.

1.3 När du har ställt in Timer on, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten.

2.2. Ställa in STOPP-tid.

2.1 Tryck på knappen Timer off . Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden i tim-

mar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA.

2.2 Tryck en gång till på knappen Timer off  för att ställa in den tid då du vill stoppa driften.

2.3 När du har ställt in Timer off, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten.

Exempel på timerinställning

För att starta luftkonditioneringsapparaten om 6 timmar:

1. Tryck på knappen TIMER ON. Den senast inställda starttiden och signalen "h" visas

2. Tryck på knappen TIMER ON för att visa "6:0h".

3. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn

"TIMER ON" visas fortfarande och denna funktion är aktiverad.

(samtidig inställning av både TIMER ON (på) och OFF (av).

TIMER OFF --> TIMER ON

(På --> Stopp --> Starta drift)

Denna funktion är praktisk när du vill att luftkonditioneringsapparaten ska stoppa

när du gått och lagt dig, och starta igen när du vaknar på morgonen eller när du

kommer hem från jobbet.

På grund av skillnaden mellan enhetens inställda temperatur och den faktiska inomhustem-

peraturen, kommer luftkonditioneringsapparaten i avfuktningsläge att automatiskt köra många

gånger utan att köra lägena för kylning eller enbart fläkt.

ör att stoppa luftkonditioneringsapparaten 2 timmar efter inställning, och starta den igen 10 timmar efter

1. Tryck på knappen TIMER OFF.

2. Tryck en gång till på knappen TIMER OFF för att visa 2.0h på TIMER OFF-displayen.

3. Tryck på knappen TIMER ON.

. Tryck en gång till på knappen TIMER ON för att visa 10h på TIMER ON-displayen.

5. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn "TIMER ON/OFF" visas

fortfarande och denna funktion är aktiverad.

F OPTIMAL DRIFT För att erhålla optimal prestanda måste du tänka på följande:

• Justera luftflödesriktningen rätt så att den inte är direkt riktad mot personer.

• Justera temperaturen till den skönaste nivån. Ställ inte enheten på överdrivna temperaturnivåer.

• Stäng dörrar och fönster, annars kan den önskade effekten försämras.

• Använd knappen TIMER ON på fjärrkontrollen för att välja en tid då du vill starta din luftkonditione-

• Placera inga föremål nära luftinlopp eller -utlopp, eftersom det kan försämra luftkonditioneringsappa-

ratens effektivitet och leda till att den stoppar. Se till att det inte finns några hinder som blockerar luft-

flödet. Luftflödet måste obehindrat kunna nå ut i hela rummet. Dessutom måste luftflödet obehindrat

kunna nå luftkonditioneringsapparaten.

• Rengör luftfiltret regelbundet, annars kan kylnings-eller uppvärmningskapaciteten försämras. Du bör

rengöra filtren varannan vecka.

• Använd inte enheten med den horisontella jalusin i stängt läge.

• Om samma tid ställts in både för START och STOPP, ökar stopptiden automatiskt med en

halvtimme (den inställda tiden understiger 10 timmar) eller en timme (den inställda tiden

överstiger 10 timmar).

• Du ändrar timers påslagnings/avstängningstid genom att trycka på motsvarande TIMER-knapp

och återställa tiden.

• Inställningstiden är relativ tid. Med det menas att den inställda tiden baseras på den aktuella

• Utsätt inte fjärrkontrollen för någon form av vätska.

• Skydda fjärrkontrollen mot höga temperaturer och utsätt den inte för strålning.

• Utsätt inte inomhusenhetens mottagare för direkt solljus, det kan leda till felfunktion hos

luftkonditioneringsapparaten.

• Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och

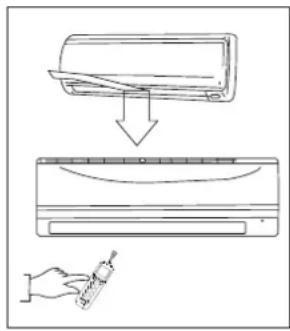

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 233G JUSTERA LUFTFLÖDESRIKTNING

Justera luftflödesriktningen ordentligt, annars kan det orsaka obehag eller

ustera den horisontella luftflödesriktningen (upp - ner)

Luftkonditioneringsapparaten justerar automatiskt den horisontella luftflödesrikt-

ningen i enlighet med driftläget.

Så här ställer du in den horisontella luftflödesriktningen

Utför denna funktion medan enheten är i drift. Fortsätt att trycka på knappen AIR DIRECTION  på fjärrkontrollen för att flytta jalusin till önskad riktning.

• Justera den horisontella luftflödesriktningen till önskad riktning.

• Vid efterföljande användning ställs det horisontella luftflödet automatiskt in

i den riktning som du justerade jalusin till genom att trycka på knappen AIR DIRECTION.

Så här ställer du in den horisontella luftflödesriktningen (vänster - höger)

Justera den vertikala jalusin manuellt med hjälp av spaken på vänster eller höger

sida av den vertikala jalusiarmen (beroende på modell). När luftkonditionering-

sapparaten är i drift och den vertikala jalusin befinner sig i en specifik position, för

spaken på vänster (eller höger, beroende på modell) ände av luftutloppet till öns-

För att automatiskt svänga luftflödesriktningen (upp - ner)

Utför denna funktion medan luftkonditioneringsapparaten är i drift.

• Tryck på knappen SWING  på fjärrkontrollen.

• Du avbryter funktionen genom att trycka en gång till på knappen SWING . Tryck på knappen AIR DIRECTION  för att låsa jalusin i önskad position.

Var försiktig så att du inte vidrör fläkten bakom de vertikala jalusierna!

Alla bilder i denna bruksanvisning och på förpackningen är endast avsedda som illustrationer och

förklaringar. De kan skilja sig något från den luftkonditioneringsapparat som du har köpt.

Det är den faktiska utformningen som gäller.

H SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN AUTOMATISK DRIFT

• När du ställer in luftkonditioneringsapparaten i läget AUTO (knapp 2 på fjärr-

kontrollen), väljer den automatiskt KYLNING, UPPVÄRMNING eller ENDAST FLÄKT beroende på vilken temperatur du har valt och rumstemperaturen.

• Luftkonditioneringsapparaten reglerar automatiskt rumstemperaturen runt

din inställda temperaturpunkt.

• Om läget AUTO inte passar dig, kan du välja önskad drift manuellt.

INSOMNINGS/EKONOMISK DRIFT

• Om du trycker på SLEEP-knappen  i något av lägena KYLNING,

UPPVÄRMNING eller AUTO, ökar luftkonditioneringsapparaten automatiskt

(kylning) eller minskar (uppvärmning) 1ºC per timme. Den inställda tempe-

raturen hålls stadig 2 timmar senare. Den visas i 5 timmar. Efter 5 timmar

stopper enheten. Fläkthastigheten regleras automatiskt.

• Avfuktningsläget väljerl automatiskt avfuktningsdrift baserad på skillnaden

mellan den inställda temperaturen och den faktiska rumstemperaturen.

• Temperaturen regleras samtidigt som avfuktning sker genom upprepad

påslagning/avstängning av kylning eller endast fläkt. Fläkthastigheten reg-

• I normalt kylningsläge avfuyktar luftkonditioneringsapparaten även luften.

• Knapparna AIR DIRECTION och SWING inaktiveras då luftkonditioneringsapparaten inte är i

drift (även då timern är inställd).

• Använd inte luftkonditioneringsapparaten under långa perioder med luftflödesriktningen

inställd neråt i kylnings- eller avfuktningsläge. I annat fall kan kondens bildas utanpå den

horisontella jalusin så att fukten droppar ner.

• Flytta inte den horisontella jalusin manuellt. Använd alltid knappen AIR DIRECTION  eller

SWING . Om du flyttar denna jalusi manuellt kan den fungera bristfälligt under drift. Om

jalusin inte fungerar som den ska, stoppa luftkonditioneringsapparaten och starta om den.

• Om luftkonditioneringsapparaten startas om genast efter det att den stoppats, rör sig den

horisontella jalusin eventuellt inte på ungefär 10 sekunder.

• Den horisontella jalusins öppna vinkel ska inte vara alltför smalt inställd, eftersom kylnings-

eller uppvärmningseffekten kan försämras på grund av ett alltför begränsat luftflödesområde.

• Använd inte enheten med den horisontella jalusin i stängt läge.

• När luftkonditioneringsapparaten ansluts till ström (initial ström), kan den horisontella jalusin

avge ett ljud under 10 sekunder. Detta är normalt.

När luftkonditioneringsapparaten avfuktar är det sannolikt att rumstemperaturen sjunker. Därför

är det normalt att ett hygrostat uppmäter en högre relativ luftfuktighet.

Den absoluta luftfuktigheten i rummet sänks emellertid, beroende på mängden fukt som

produceras i rummet (matlagning, personer osv.). Tryck på Sleep-knappenTryck på Sleep-knappenKYLNINGUPPVÄRMNINGAVFUKTNINGInställdtempe-ratur1 timme 1 timme1 timme 1 timmeInställdtempe-raturInställd temperatur Tid Rumstempera- tur Kylning Endast fläkt Kylning Endast fläkt Kylning

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 235I UNDERHÅLL Rengöra inomhusenhet och fjärrkontroll

Ett igensatt luftfilter försämrar enhetens kylningskapacitet. Rengör filtret varan-

1. Lyft upp inomhusenhetens panel till den vinkel där den stannar kvar med ett

2. Fatta tag i nätfilter handtag och lyft det en aning uppåt för att ta ut det

från filterhållaren, och dra det sedan neråt.

3. Ta bort nätfilter från inomhusenheten.

• Rengör nätfilter varannan vecka.

• Rengör nätfilter med en dammsugare eller med vatten.

4. Det aktiva kolfiltret kan inte rengöras. När detta filter blivit smutsigt upphör

det helt enkelt att filtrera bort obehaglig lukt. Då måste du byta ut filtret

mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta

ut filtret två gånger per säsong.

5. Det gröna 3M HAF-filtret uppvisar tydliga tecken på smuts på och i filtret när

det blivit smutsigt. Detta filter kan inte rengöras utan ska bytas ut mot ett

nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut filtret

två gånger per säsong.

Nytt filter Rekommenderat filterbyte

6. När du har satt tillbaka det aktiva kolfiltret och 3M HAF-filtret i filterhålla-

ren på nätfiltret, kan du sätta tillbaka nätfiltret i luftkonditioneringsappara-

7. Innan du sätter tillbaka luftfiltret måste du se till att det är helt torrt och

8. Sätt tillbaka luftuppfräschningsfiltret på plats.

9. För in luftfiltrets övre del i enhete. Var noga med att vänster och höger kant

passar in ordentligt och sätt filtret på plats.

• Använd en torr trasa för att torka av inomhusenhet och fjärrkontroll.

• Om inomhusenheten är mycket smutsig kan du använda en trasa som

uktats lätt med kallt vatten.

• Inomhusenhetens frontpanel kan tas av och rengöras med vatten.

Torka därefter av den med en torr trasa.

• Använd inte en kemiskt behandlad trasa eller dammvippa för att

• Använd inte bensin, thinner, polerpulver eller liknande lösningsmedel

för rengöring. De kan få plastytan att spricka eller deformeras.

G VARNING Du måste stoppa luftkonditioneringsapparaten och koppla bort

strömkällan före rengöring.

Om du inte tänker använda enheten på länge ska du göra följande:

1. Låta fläkten gå i cirka 6 timmar för att torka upp enhetens insida.

2. Stoppa luftkonditioneringsapparaten och koppla bort strömmen. Om modell S(C)3248 används ska

strömkällan brytas. Ta ut batterierna ur fjärrkontrollen.

3. Utomhusenheten kräver regelbundet underhåll och rengöring.

Detta får endast utföras av en auktoriserad luftkonditioneringstekniker.

Kontroller före drift

• Kontrollera att inga sladdar är trasiga eller urdragna.

• Kontrollera att luftfiltret sitter på plats.

• Kontrollera att luftinlopp eller –utlopp inte är blockerade om

luftkonditioneringsapparaten inte har använts på länge.

• Rör inte vid enhetens metalldelar då du tar bort filtret. Du kan skada dig när du hanterar vassa

• Använd inte vatten för att rengöra insidan av luftkonditioneringsapparaten. Exponering för

vatten kan förstöra isoleringen och skapa risk för möjlig elstöt.

• Vid rengöring av enheten, kontrollera först att strömmen och kretsbrytaren är avstängd.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 237J TIPS OM ANVÄNDNING Följande händelser kan inträffa även under normal drift.

1. Skydd av luftkonditioneringsapparat.

• Kompressorn kan inte starta om under 3 minuter efter stopp.

• Enheten är utformad för att inte blåsa kalluft i läget UPPVÄRMNING, när inomhusenhetens värmeväx-

lare befinner sig i en av följande tre situationer och den inställda temperaturen inte har uppnåtts.

A. När uppvärmningen just kommit igång.

C. Låg temperaturuppvärmning.

• Inom- eller utomhusfläkten stoppar under avfrostning.

• Frost kan bildas på utomhusenheten under uppvärmningscykeln då utomhustemperaturen är låg och

luftfuktigheten är hög, vilket leder till en sämre uppvärmningseffektivitet för luftkonditioneringsap-

• Under sådana förhållanden stoppar luftkonditioneringsapparaten uppvärmningen regelbundet och

påbörjar automatiskt avfrostning.

• Avfrostningstiden kan variera från 4-10 minuter beroende på utomhustemperatur och hur mycket frost

som bildats på utomhusenheten.

2. En vit dimma kommer ut från inomhusenheten.

• En vit dimma kan bildas på grund av en stor temperaturskillnad mellan luftinlopp och luftutlopp i läget

för KYLNING i en inomhusmiljö med hög relativ luftfuktighet.

• En vit dimma kan bildas på grund av fukt som alstrats av avfrostningsprocessen då luftkonditionering-

sapparaten startar om i läget för UPPVÄRMNING efter avfrostning.

3. Svagt ljud från luftkonditioneringsapparaten.

• Du kan få höra ett svagt väsande ljud när kompressorn kör eller just har stoppat. Ljudet kommer av

köldmedlet som rinner tillbaka eller stannar upp.

• Du kan få höra ett svagt ”gnisslande” ljud när kompressorn kör eller just har stoppat. Detta orsakas av

värmeexpansion och köldsammandragning av plastdelarna i enheten när temperaturen ändras.

• Ett ljud kan höras då jalusin återgår till sitt ursprungliga läge då du just slagit på enheten.

4. Damm blåser ut från inomhusenheten.

• Detta är normalt då luftkonditioneringsapparaten inte har använts på länge eller när den används för

5. Inomhusenheten avger en konstig lukt.

• Denna orsakas av att inomhusenheten avger lukter som kommer från byggmaterial, möbler eller rök-

6. Luftkonditioneringsapparaten går bara till fläktläge från kylnings- eller uppvärmningsläge.

• När inomhustemperaturen når upp till temperaturinställningen på luftkonditioneringsapparaten, stop-

ar kompressorn automatiskt och luftkonditioneringsapparaten övergår till läget för enbart fläkt.

Kompressorn startar igen när inomhustemperaturen ökar i kylningsläget eller sjunker i uppvärmnings-

läget till den inställda punkten.

7. Vattendroppar kan bildas utanpå inomhusenheten vid kylning i en hög relativ luftfuktighet (relativ

uftfuktighet som är högre än 80 %). Justera den horisontella jalusin till max. luftutloppsposition och

välj fläkthastigheten HIGH (hög).

• Luftkonditioneringsapparaten drar in värme från utomhusenheten och frigör den via inomhusenheten

under uppvärmningsdriften. När utomhustemperaturen sjunker, minskar den värme som dras in av luft-

konditioneringsapparaten i enlighet med detta. Samtidigt ökar uppvärmningsbelastningen för luft-

konditioneringsapparaten på grund av den större skillnaden mellan in- och utomhustemperatur. Om

luftkonditioneringsapparaten inte kan tillhandahålla en tillfredsställande temperatur, rekommenderas

du att skaffa en extra värmekälla.

9. Automatisk omstartsfunktion.

• Ett strömavbrott under drift stoppar enheten helt.

Luftkonditioneringsapparaten är utrustad med en automatisk omstartsfunktion. När strömmen kom-

mer tillbaka startar enheten automatiskt om med alla de tidigare inställningarna sparade av minnes-

När utomhusenheten detekterar brist på kylmedel, stoppas luftkonditioneringsenheten och inomhu-

senheten visar larm-EC på displayen.

När detta larm aktiveras, ska luftkonditioneringsenheten inte startas om och leverantörens kontaktas.

K TIPS OM FELSÖKNING Problem och lösningar

G PROBLEM Stoppa omedelbart luftkonditioneringsapparaten om något av följande fel inträffar. Dra ut

strömkontakten och kontakta din leverantör.

• Säkringen går ofta eller kretsbrytaren utlöses ofta.

• Främmande föremål eller vatten har trängt in i luftkonditioneringsapparaten.

• Fjärrkontrollen fungerar inte eller fungerar dåligt.

• Andra onormala situationer.

• Driftsindikatorn blinkar 5 gånger per sekund, även sedan nätströmmen har kopplats bort och

sedan anslutits på nytt.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 239Om felet inte blivit löst, kontakta din leverantör. Var noga med att lämna utförliga uppgifter om fel och

Reparation av enheten får endast utföras av en auktoriserad luftkonditioneringstekniker.

Problem Orsak Lösning Strömavbrott Vänta tills strömmen kommit tillbaka. E nhetens strömkontakt kan ha dragits ur. K ontrollera att strömkontakten sitter säkert i vägguttaget. E n säkring kan ha gått.

Byt säkring/återställ relä/återställ

kretsbrytare B atteriet i fjärrkontrollen kan vara tömt. Byt ut batteriet.

Avståndet mellan fjärrkontrollen till

mottagaren på inomhusenheten ö verstiger 6-7 meter, eller också finns det h inder mellan fjärrkontrollen och m ottagaren.Minska avståndet. Ta bort tänkbara hinder. Rikta fjärrkontrollen mot mottagaren på inomhusenheten.Du har ställt in fel tid med timern. Vänta eller annullera timerinställningen.Enheten stoppas och kan inte startasMöjlig kylmedelsbrist Kontakta leverantörenFelaktig temperaturinställning.

S täll in rätt temperatur. För utförlig

b eskrivning, se kapitel E, "Användning med fjärrkontroll".Luftfiltret är blockerat. Rengör luftfiltret.Dörrar eller fönster i rummet är öppna. Stäng dörrar eller fönster.

Luftinlopp eller utlopp på in- eller

utomhusenheten har blockerats.

Avlägsna blockeringarna först och starta

Kompressorns 3-minuters

fördröjningsskydd har aktiverats.Avfrostning av utomhusenheten pågår.

i avfuktningsläge.TEMPERATUR-indikatorn visas inte.

Luftkonditioneringsapparaten befinner sig

i fläktläge.Det går inte att ställa in temperaturen i läget FLÄKT.Enheten startar inte.Enheten varken kyler eller värmer rimmet särskilt bra när luft strömmar ut från luftkonditioneringsapparaten.Vänta.Det går inte att ändra fläkthastighet.Fläkthastigheten kan bara ändras i lägena UPPVÄRMNING, KYLNING och FLÄKT.

L GARANTIVILLKOR Luftkonditioneringsapparaten har en 48 månaders garanti på kompressor och 24 månaders garanti på

andra delar, som gäller från och med inköpsdatumet. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador.

. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av

3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts

4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin.

5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga änd-

6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som

omnämns i den här instruktionsboken.

7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditione-

ringsapparatens delar är köparens ansvar.

8. Skador som orsakats av att lämpliga filter inte använts, omfattas inte av denna garanti.

9. Förlust av köldmedel och/eller läckage på grund av felaktig anslutning/bortkoppling av enheter

och/eller bortkoppling av enheter som utförts av ej kvalificerad personal täcks inte av de garantivillkor

som gäller för denna produkt. Skada på enheter som har monterats, anslutits och/eller kopplats bort i

strid med lokala bestämmelser och/eller lagar och/eller utan att man följt riktlinjerna i denna bruksan-

visning, täcks inte av de garantivillkor som gäller för denna produkt.

Kontakta din återförsäljare för reparation om bruksanvisningen inte innehåller någon lösning på proble-

met. Om enheten mot förmodan skulle behöva kopplas bort, var då noga med att bortkopplingen alltid

utförs av kvalificerad og auktoriserad personal och enligt dina lokala bestämmelser och lagar.

man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 241M TEKNISKA DATA

* EN 14511-2011/EN 14825

** Ska användas som en indikation

*** Fuktborttagning vid 32°C, 80 % relativ luftfuktighet

A+ SEER* 5.5 5.3 5.4 5.1 5.6 5.6Uppvärmningskapacitet * W

14 Nettovikt utomhusenhet kg 30 30 30 30 35 35 Bruttovikt inomhusenhetkg 9 1510 16 12

19 Bruttovikt utomhusenhetkg 32 3232 3237 37Ljudtrycksnivå inomhusenhet****dB(A) 53

53 54 54 57 58 Ljudtrycksnivå utomhusenhet**** dB(A) 62

62 61 61 65 65 Enhetsskydd inomhus IP IP20 IP20 IP20 IP20 IP20 IP20 Enhetsskydd utomhusIP IP24 IP24IP24 IP24IP24 IP24SäkringsgraderingT3.15A / 250V T3.15A / 250V T3.15A / 250VT3.15A / 250VT3.15A / 250V T3.15A / 250V man_S(C)32xx.qxd:man_S18xx 05-03-13 16:27 Page 242=

Elektriskt produktavfall och batterier ska inte kasseras i hushållsavfallet. Lämna in det på närmaste

tervinningscentral. Kontrollera med din lokala myndighet eller återförsäljare för information om

Miljöinformation: Denna utrustning innehåller fluorinerade växthusgaser som omfattas av Kyoto-avtalet.

Den får endast servas eller monteras isär av auktoriserade personer.

Denna utrustning innehåller R410A-köldmedel i den mängd som anges i tabellen ovan. Släpp inte ut R410A

i atmosfären: R410A är en fluorinerad växthusgas med ett GWP (Global Warming Potential) = 1975

För din bekvämlighet kan du ladda ner den senaste versionen av bruksanvisning på följande länk:

S Om du behöver service eller information eller har problem med apparaten kan du besöka www.zibro.com eller kontakta Zibro kundtjänst (du
