Producttype	Houtkachel
Merk	Superior
Model	Lia 11
Hoogte	80 cm (schatting)
Breedte	50 cm (schatting)
Diepte	50 cm (schatting)
Gewicht	120 kg (schatting)
Voeding	Verbrandingslucht (houtbrandstof)
Nominaal vermogen	10 kW (schatting)
Rendement	80% (schatting)
Hoofdfuncties	Convectieverwarming; aansluiting verbrandingslucht achter of zijkant
Bekledingsmateriaal	Keramiek of staal (afhankelijk van versie)
Diameter lucht aansluiting	40 mm en 60 mm
Primair luchtsmoorsysteem	Ja
Onderhoud en reiniging	Regelmatig reinigen van de vuurhaard en rookkanaal; verwijderen van de bekleding voor toegang tot interne onderdelen
Veiligheid	Zorg ervoor dat de flexibele slang geen bewegende delen raakt; eventuele aansluiting op een buitenluchtinlaat; installatie door een professional aanbevolen
Inbegrepen reserveonderdelen	Aansluitingen 40 mm en 60 mm, flexibele slang, M5 schroeven, zelftappende schroeven, klembeugel
Repareerbaarheid	Toegankelijk door verwijderen van de bekleding; reserveonderdelen verkrijgbaar op aanvraag
Algemene informatie	Handleiding beschikbaar in meerdere talen; bevat gedetailleerde installatieschema's

Veelgestelde vragen - Lia 11 Superior

Hoe installeer ik de verbrandingsluchtaansluiting op de Lia 11 kachel?

De installatie kan aan de achterkant of aan de zijkant worden uitgevoerd. Volg de stappen in de handleiding: verwijder het zijpaneel, haal de primaire luchtsmoer weg, plaats de 40 mm aansluiting met de flexibele slang, bevestig deze met de M5 schroef, open vervolgens het gat in het achterpaneel voor de 60 mm aansluiting en bevestig deze met de zelftappende schroeven. Sluit de flexibele slang aan op beide aansluitingen en borg met de klembeugel.

Wat zijn de diameters van de meegeleverde aansluitingen?

De set bevat een 40 mm aansluiting voor de primaire luchtslang en een 60 mm aansluiting voor het achter- of zijpaneel.

Kan ik de aansluiting aan de achterkant of aan de zijkant installeren?

Ja, er zijn twee opties beschikbaar: achteraansluiting (aanbevolen) of zijaansluiting (rechterkant). De handleiding beschrijft de procedures voor beide configuraties.

Hoe verwijder ik de bekleding om bij de bevestigingen te komen?

Raadpleeg de paragraaf 'VERWIJDEREN VAN DE BEKLEDING' in de handleiding. Over het algemeen moeten de zij- en afdekpanelen worden verwijderd. Voor keramische modellen verwijzen we naar de specifieke handleiding van de bekleding.

Wat moet ik doen als het gat in het achterpaneel niet voorgeboord is?

Het gat [D] is voorzien maar kan geblokkeerd zijn. Gebruik een hamer om het voorzichtig te openen zonder het paneel te vervormen.

Kan de flexibele slang in contact komen met bewegende delen?

Nee, elk contact met bewegende onderdelen tijdens het gebruik van de kachel moet absoluut worden vermeden. Zorg ervoor dat de flexibele slang goed verwijderd is van alle bewegende delen.

Moet de kachel worden aangesloten op een buitenluchtinlaat?

De installatie kan met of zonder buitenluchtinlaat worden uitgevoerd. De handleiding vermeldt de mogelijkheid om de kachel eventueel aan te sluiten op een buitenluchtinlaat.

Welke schroeven worden meegeleverd voor de bevestiging?

De set bevat M5 schroeven [8] om de 40 mm aansluiting op de primaire luchtslang te bevestigen, en zelftappende schroeven [6] om de 60 mm aansluiting op het paneel te bevestigen.

Hoe open ik het gat in het paneel?

Gebruik een hamer om zachtjes op het gat [D] te slaan totdat het opengaat. Wees voorzichtig om het paneel niet te vervormen of te krassen.

Is de handleiding beschikbaar in andere talen?

Ja, de handleiding van de Lia 11 Superior is beschikbaar in het Frans, Duits, Grieks, Engels, Spaans, Italiaans, Nederlands, Portugees en andere talen op aanvraag.

GEBRUIKSAANWIJZING Lia 11 Superior

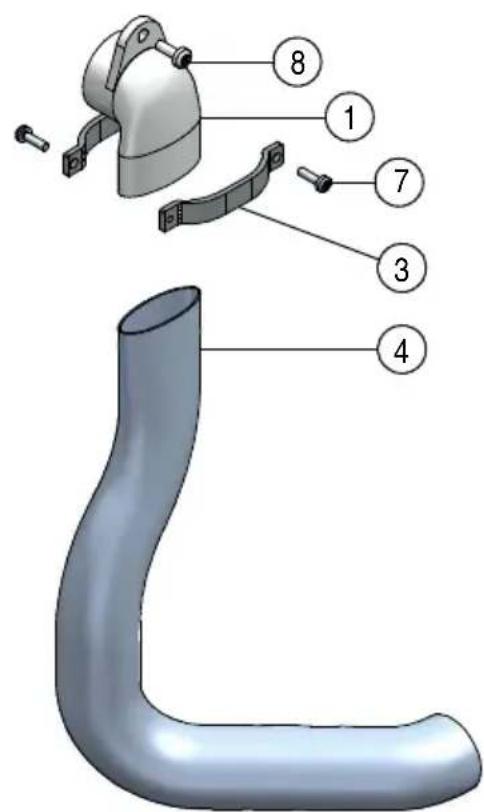

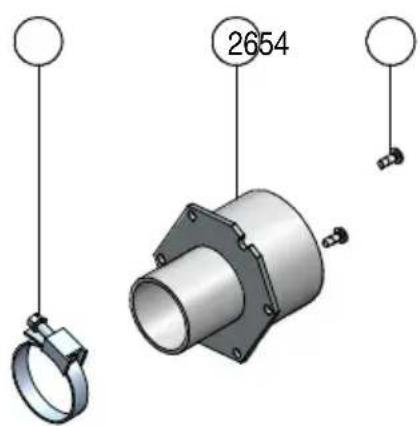

Nr. Omschrijving Aantal

1) Bochtkoppeling 40 mm 1
2) Koppeling 60 mm 1
3) Pijpklemhelft 2
4) Flexibele pijp 1
5) Pijpklem 1
6) Zeltappende schroef 2
7) Schroef M4 2
8) Schroef M5 1

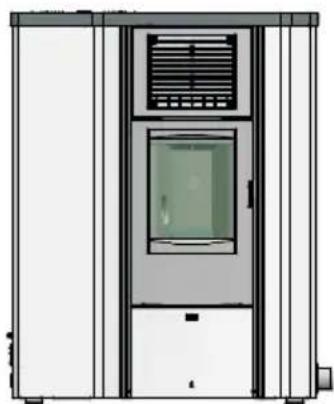

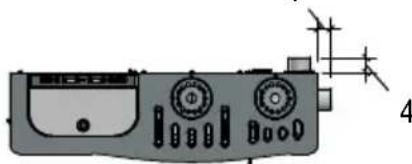

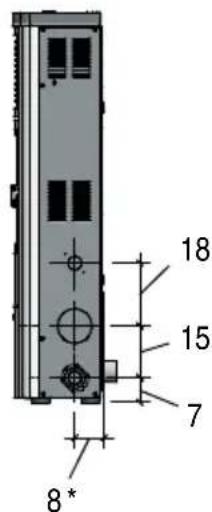

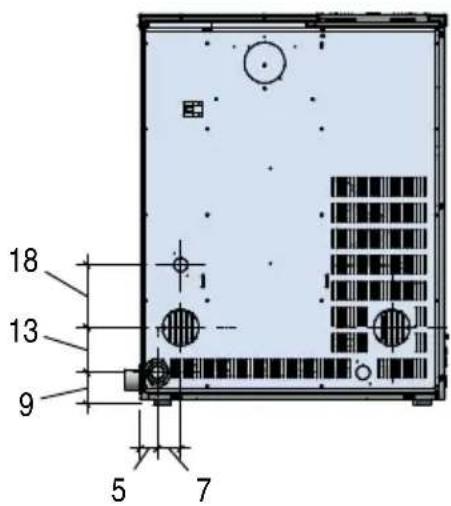

2.0 AFMETINGEN

DT2033750-02

^ = Maat inclusief achefterste afstandsholders.

4

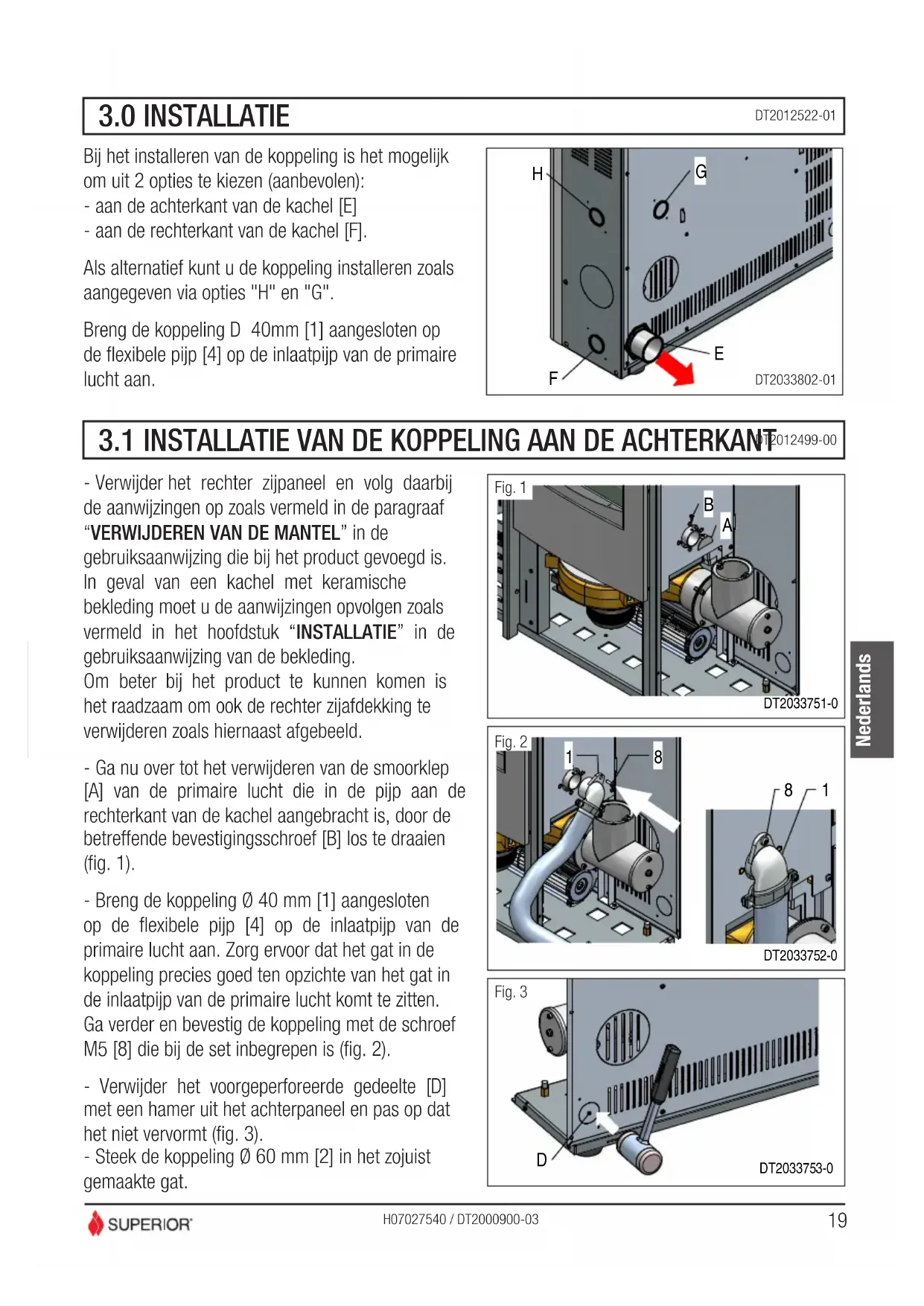

3.0 INSTALLATIE

DT2012522-01

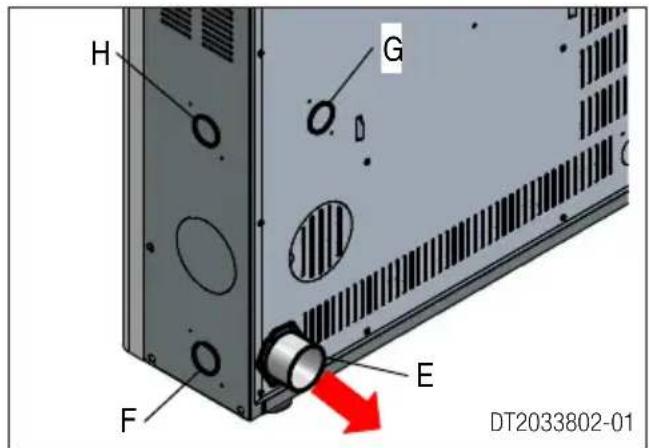

Bij het installereren van de koppeling is het möglichk omuit 2 opties te kiezen (aanbevolen):

• aan de achechterkant van de kachel [E]
• aan de rechterkant van de kachel [F].

Als alternatif kunt u de koppeling installeren zoals aangegeven via opties "H" en "G".

Breng de koppeling D 40mm [1] aangesloten op de flexibele pijp [4] op de inlaatpijp van de primaire lucht aan.

3.1 INSTALLATIE VAN DE KOPPELING AAN DE ACHTERKANT2012499-00

• Verwijder het rechter lijpaneel en volg waar bij de aanwijzingen op zoals vermeld in de paragraaf "VERWIJDEREN VAN DE MANTEL" in de gebruiksaanwijzing die bij het product gevoegd is. In geval van een kachel met keramische bekleding moet u de aanwijzingen opvolgen zoals vermeld in het hoofdstuk "INSTALLATIE" in de gebruiksaanwijzing van de bekleding.
  Om beter bij het product te kuren komen is het raadzaam om ook de rechtzer zijafdekking te verwijderen zoals hiernaast afgebeeld.

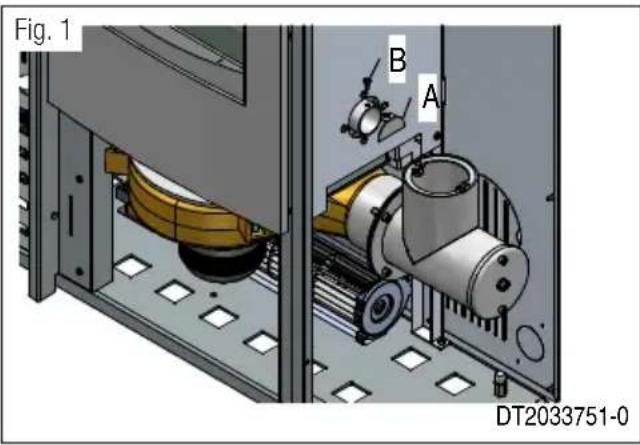

• Ga nu over tot het verwijderen van de smoorklep [A] van de primaire lucht die in de pijp aan de rechterkant van de kachel aangebracht is, door de betreffende bevestigsschroef [B] los te draaien (fig. 1).

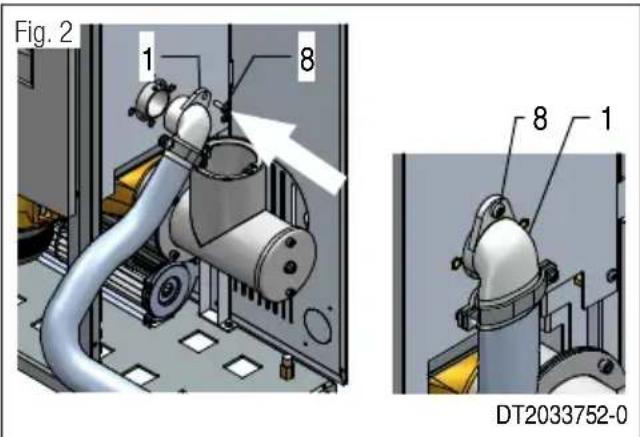

• Breng de koppeling 40 mm [1] aangesloten op de flexibele pijp [4] op de inlaatpijp van de primaire lucht aan. Zorg ervoor dat het gat in de koppeling precies goed ten opzichte van het gat in de inlaatpijp van de primaire lucht komt te zitten. Ga verder en bevestig de koppeling met de schroef M5 [8] die bij de set inbegren is (fig. 2).

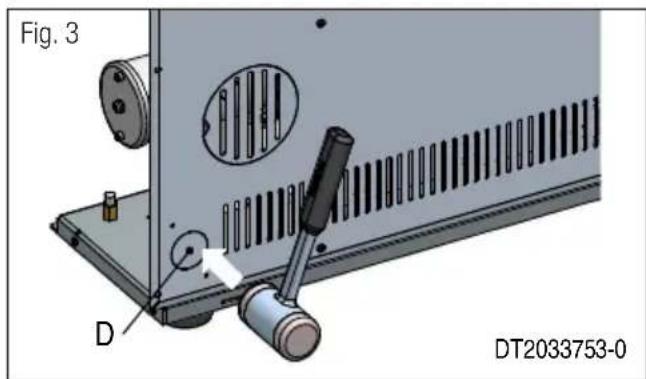

• Verwijder het voorgep foreerde gedeelte [D] met een hamer uit het achterpaneel en pas op dat het Niet verrormt (fig. 3).
• Steek de koppeling 060 mm [2] in het zojuist gemaaakte gat.

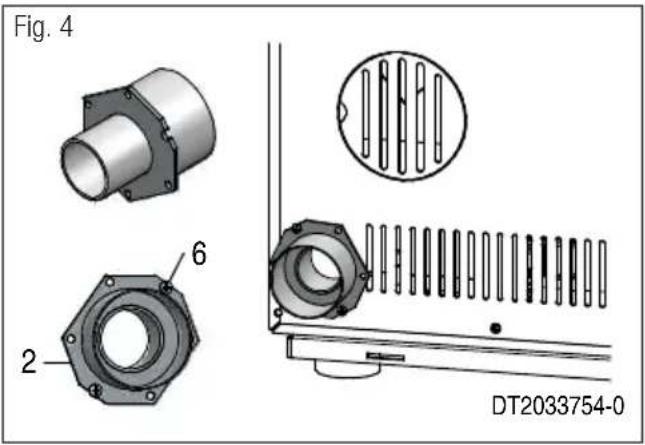

• Zorg ervoor dat de gleuven in de koppeling [2] precies goed ten opzichte van de gaten in het中断paneel komen te zitten enzet hem met de meegeleverde zichtappende schroeven [6] vast (fig. 4).

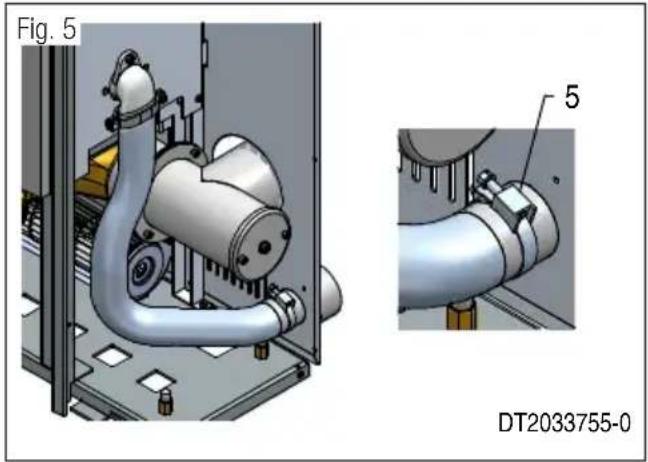

• Verbind de 2 koppelingen met de flexibele pijp aan en zet ze met de meegeleverde klem [5] vast (fig. 5).

Controleer of de flexibele pijp Niet gegen delen van de kachel aan komt dieijdens de werkinq in beweging+zijn.

• Plaats de mantel die u waarvoor verwijderd heeft in de omgekeerde volgorde weeer terug.
• Sluit de kachel op de eventuele buitenluchtaanvoer aan.

3.2 INSTALLATIE VAN DE KOPPELING AAN DE ZIJKANT

DT2012523-00

• Verwijder het rechtzer ijspaneel en volg waar bij de aanwijzingen op zoals vermeld in de paragraaf "VERWIJDEREN VAN DE MANTEL" in de

gebruiksaanwijzing die bij het product gevoegt is. In geval van een kachel met keramische bekleding moet u de aanwijzingen opvolgen zoals vermeld in het hoofdstuk "INSTALLATIE" in de gebruiksaanwijzing van de bekleding.

Om beter bij het product te kuren komen is het raadzaam om ook de rechtzer zijafdekking te verwijderen zoals hiernaast afgebeeld.

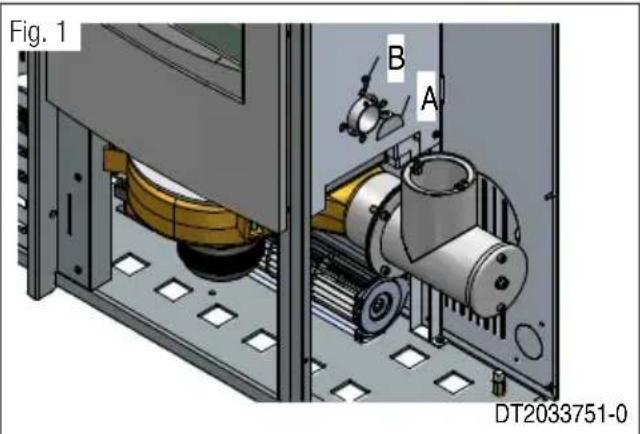

• Ga nu over tot het verwijderen van de smoorklep [A] van de primaire lucht die in de pijp aan de rechterkant van de kachel aangebracht is, door de betreffende bevestigingschroef [B] los te draaien (fig. 1).

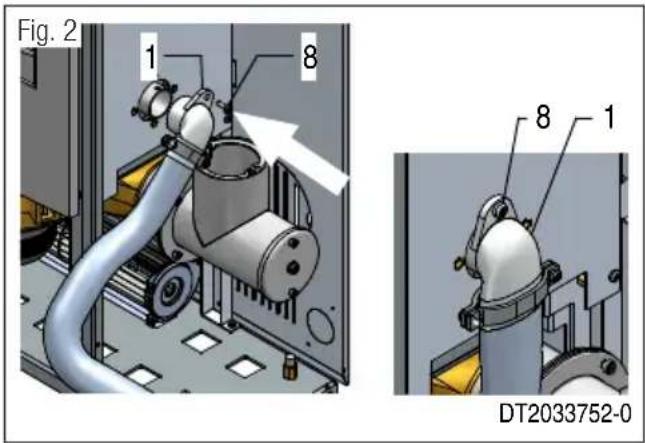

• Breng de koppeleng 40 mm [1] aangesloten op de flexibele pijp [4] op de inlaatpijp van de primaire lucht aan. Zorg ervoor dat het gat in de koppeleng precies goed ten opzichte van het gat in de inlaatpijp van de primaire lucht komt te zitten. Ga verder en bevestig de koppeleng met de schroef M5 [8] die bij de set inbegren is (fig. 2).

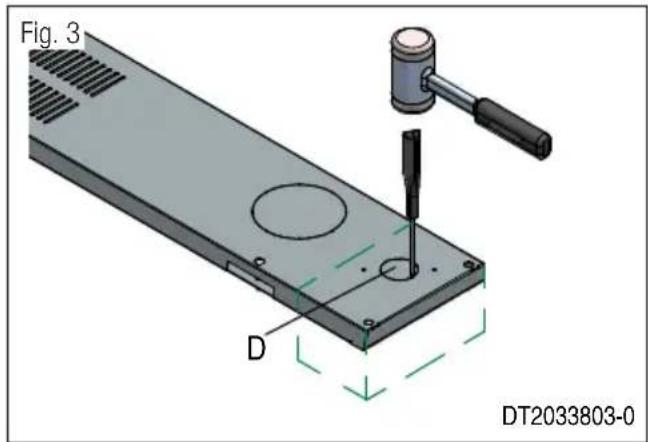

• Verwijder het voorgeperforeerde gedeelte [D] dat in de zijafdekking aangebracht is en pas op dat er geen krassen in komen of dat het Niet verrormd worden (fig. 3).

• Breng de zichafdekking die u waaroor verwijderd heeft wat er aan.

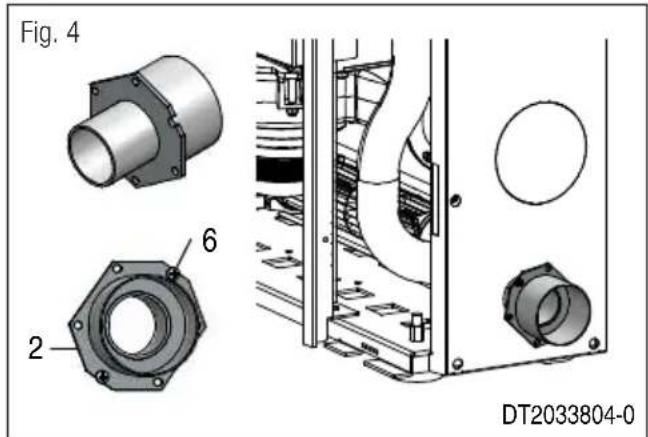

• Zorg ervoor dat de gleuven in de koppeling [2] precies goed ten opzichte van de gaten in de zichafdekking komen te zitten en zet hem met de meegeleverde zelftappende schroeven [6] vast (fig. 4).

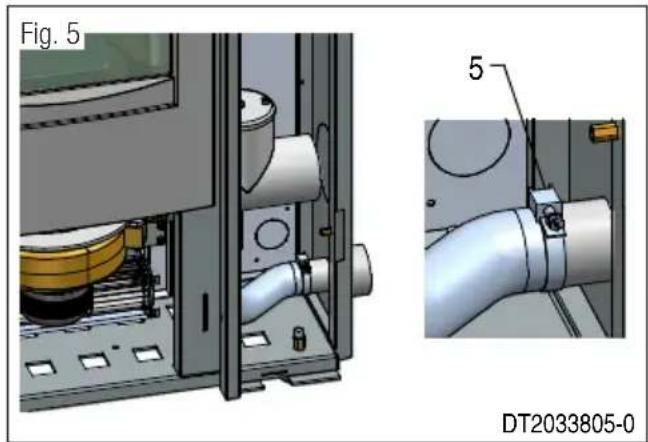

• Verbind de 2 koppelingen met de flexibele pijp aan en zet ze met de meegeleverde klem [5] vast (fig. 5).
• Controller of de flexibele pijp Niet gegen delen van de kachel aan komt dieijdens de werkinq in beweging+zijn.
• Plaats de mantel die u waarvoor verwijderd heeft in de omgekeerde volgorde weeer terug.
• Sluit de kachel op de eventuele buitenluchtaanvoer aan.
