Lia 11 - Heizung Superior - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	Superior
Modell	Lia 11
Höhe	80 cm (Schätzung)
Breite	50 cm (Schätzung)
Tiefe	50 cm (Schätzung)
Gewicht	120 kg (Schätzung)
Brennstoffzufuhr	Verbrennungsluft (Holz)
Nennleistung	10 kW (Schätzung)
Wirkungsgrad	80 % (Schätzung)
Hauptfunktionen	Konvektionsheizung; Anschluss der Verbrennungsluft hinten oder seitlich
Verkleidungsmaterial	Keramik oder Stahl (je nach Version)
Anschlussdurchmesser Luft	40 mm und 60 mm
Primärluftdrosselungssystem	Ja
Wartung und Reinigung	Regelmäßige Reinigung der Feuerstelle und des Rauchabzugs; Entfernen der Verkleidung für Zugang zu internen Komponenten
Sicherheit	Sicherstellen, dass der flexible Schlauch keine beweglichen Teile berührt; eventueller Anschluss an eine Außenluftzufuhr; Installation durch Fachmann empfohlen
Enthaltene Ersatzteile	Anschlüsse 40 mm und 60 mm, flexibler Schlauch, M5-Schrauben, selbstschneidende Schrauben, Spannschelle
Reparierbarkeit	Zugänglich durch Abnehmen der Verkleidung; Ersatzteile auf Anfrage erhältlich
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; enthält detaillierte Installationszeichnungen

Häufig gestellte Fragen - Lia 11 Superior

Wie installiere ich den Verbrennungsluftanschluss am Ofen Lia 11?

Die Installation kann hinten oder seitlich erfolgen. Befolgen Sie die Schritte in der Anleitung: Entfernen Sie die Seitenverkleidung, nehmen Sie die Primärluftdrossel heraus, setzen Sie den 40-mm-Anschluss mit dem flexiblen Schlauch ein, befestigen Sie ihn mit der M5-Schraube, dann öffnen Sie das Loch in der Rückwand für den 60-mm-Anschluss und befestigen Sie ihn mit den selbstschneidenden Schrauben. Verbinden Sie den flexiblen Schlauch mit beiden Anschlüssen und sichern Sie ihn mit der Schelle.

Welche Durchmesser haben die mitgelieferten Anschlüsse?

Das Kit enthält einen 40-mm-Anschluss für die Primärluftzufuhr und einen 60-mm-Anschluss für die Rück- oder Seitenwand.

Kann ich den Anschluss hinten oder seitlich installieren?

Ja, zwei Optionen sind verfügbar: hinterer Anschluss (empfohlen) oder seitlicher Anschluss (rechte Seite). Die Anleitung beschreibt die Vorgehensweisen für beide Konfigurationen.

Wie entferne ich die Verkleidung, um an die Befestigungen zu gelangen?

Konsultieren Sie den Abschnitt 'ENTFERNEN DER VERKLEIDUNG' in der Anleitung. Im Allgemeinen müssen die Seiten- und Abdeckplatten entfernt werden. Für Keramikmodelle beachten Sie bitte die spezifische Anleitung zur Verkleidung.

Was tun, wenn das Loch in der Rückwand nicht vorgebohrt ist?

Das Loch [D] ist vorgesehen, kann aber verschlossen sein. Verwenden Sie einen Hammer, um es vorsichtig zu öffnen, ohne die Platte zu verformen.

Kann der flexible Schlauch mit beweglichen Teilen in Kontakt kommen?

Nein, jeglicher Kontakt mit beweglichen Teilen während des Betriebs des Ofens muss unbedingt vermieden werden. Stellen Sie sicher, dass der flexible Schlauch weit entfernt von allen beweglichen Teilen ist.

Muss der Ofen an eine Außenluftzufuhr angeschlossen werden?

Die Installation kann mit oder ohne Außenluftzufuhr erfolgen. Die Anleitung erwähnt die Möglichkeit, den Ofen gegebenenfalls an eine Außenluftzufuhr anzuschließen.

Welche Schrauben werden zur Befestigung mitgeliefert?

Das Kit enthält M5-Schrauben [8] zur Befestigung des 40-mm-Anschlusses am Primärluftschlauch und selbstschneidende Schrauben [6] zur Befestigung des 60-mm-Anschlusses an der Platte.

Wie öffne ich das Loch in der Platte?

Verwenden Sie einen Hammer, um vorsichtig auf das Loch [D] zu schlagen, bis es sich öffnet. Achten Sie darauf, die Platte nicht zu verformen oder zu zerkratzen.

Ist die Anleitung in anderen Sprachen verfügbar?

Ja, die Anleitung Lia 11 Superior ist auf Französisch, Deutsch, Griechisch, Englisch, Spanisch, Italienisch, Niederländisch, Portugiesisch und auf Anfrage in weiteren Sprachen erhältlich.

BEDIENUNGSANLEITUNG Lia 11 Superior

Frischluftzufuhrs-Anschluss

Verbrandingsluchtkoppelingsset

Set racor de aire comburente

AUFBAUANLEITUNG FÜR DEN INSTALLATEUR

HANDLEIDUNG VOOR DE INSTALLATEUR

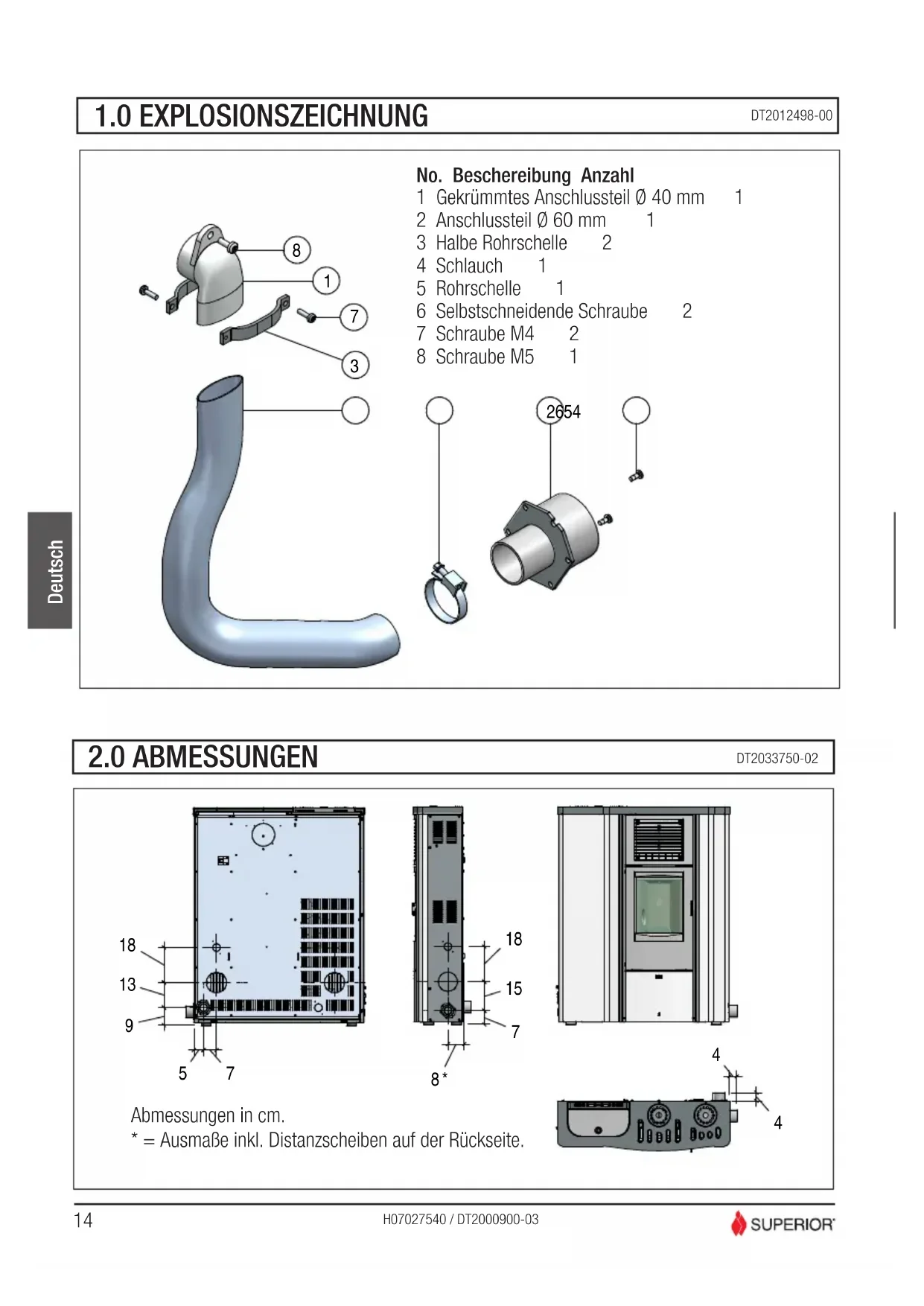

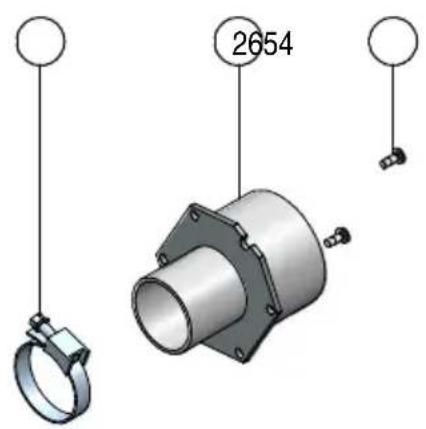

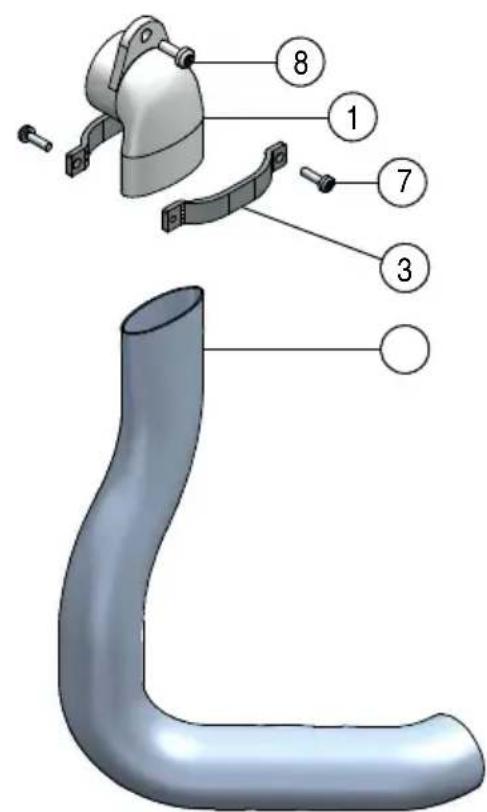

1.0 EXPLOSIONSZEICHNUNG

DT2012498-00

No. Bescherebung Anzahl

1Gekrummtes Anschlussteil 40 mm 1
2 Anschlussteil 60 mm 1
3 Halbe Rohrschelle 2
4 Schlauch 1
5 Rohrschelle 1
6Selbstschneidende Schraube 2
7 Schraube M4 2
8 Schraube M5 1

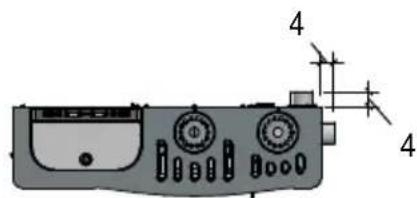

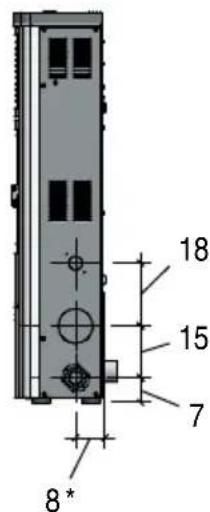

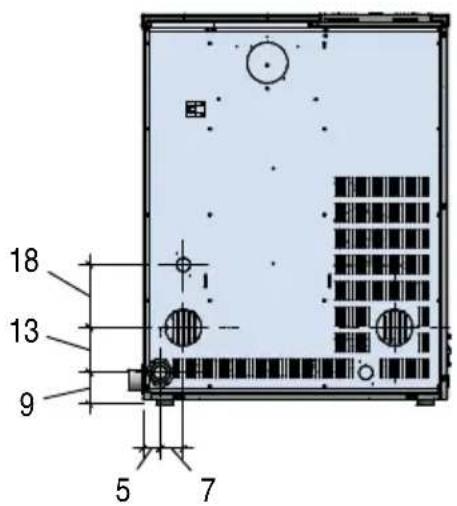

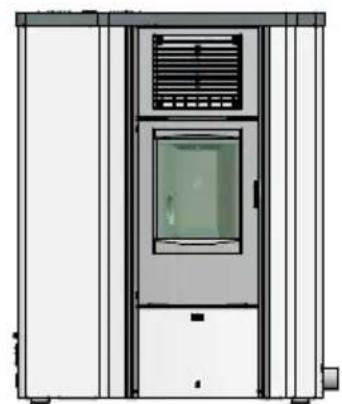

2.0 ABMESSAGENGEN

DT2033750-02

Abmessungen in cm.

^ = Ausmaße inkl. Distanzscheiben auf der Rückseite.

3.0 INSTALLATION

DT2012522-01

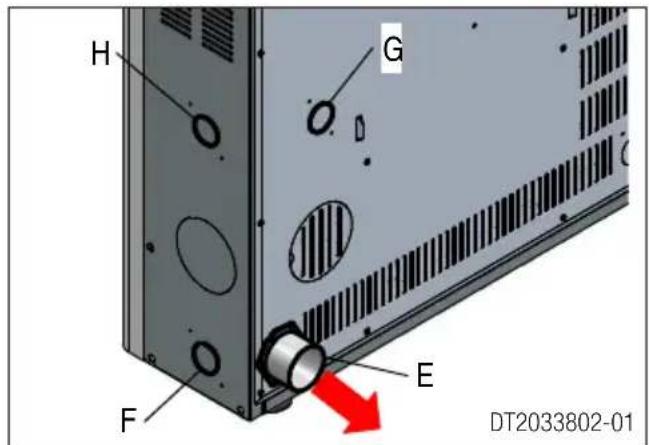

Der Anschluss kann wahlweise an einer der zwei nachstehenden Stellen installiert werden (empfohlen):

• auf der Rückseite [E];
• rechts am Ofen [F].

Andernfalls kann man den Anschluss auf den Stellen "H" e "G" insatallieren.

3.1 INSTALLATION DES RÜCKSEITIGEN ANSCHLUSES

DT2012499-00

• Entfernen Sie die rechte Seitenverkleidung und halten Sie sich damit an die im Absatz „ENTFERNUNG DER VERKLEIDUNG" der dem Produkt beiliegenden Betriebsanleitungen gegebenen Anweisungen. Bei Ofen mit Keramikverkleidung halten Sie sich an die im Kapitel „INSTALLATION" der die Verkleidung betreffenden Betriebsanleitungen gegebenen Anweisungen. Für eine bessere Zugänglichkeit zum Produkt ist es empfehlenswert, wie seitlich abgebildet, auch die rechte Seitenverkleidung zu entfernen.

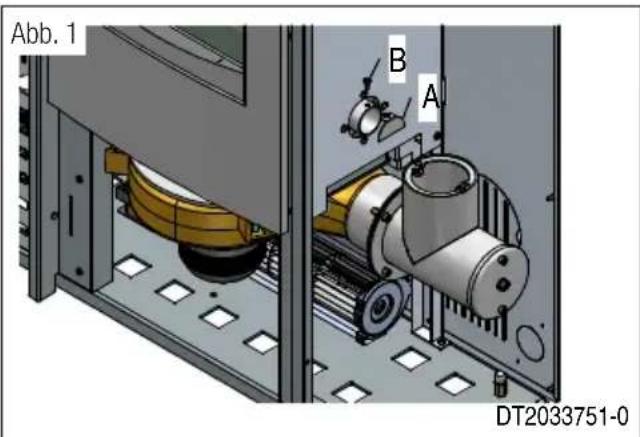

• Entfernen Sie nun die Primäreluftklappe [A] im Rohr seitlich rechts am Ofen, indem Sie die entsprechende Befestigungsschraube [B] abschrauben. (Abb. 1)

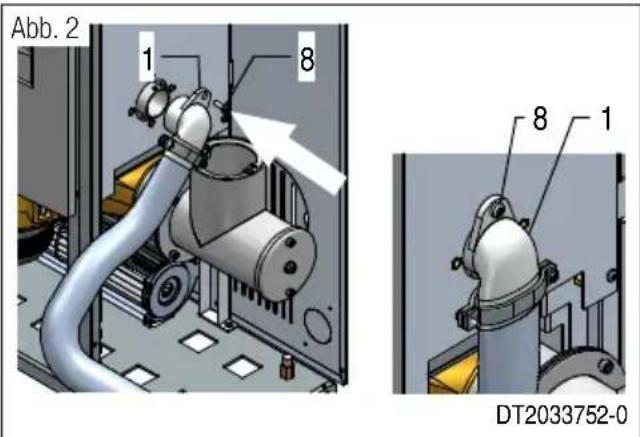

• Den an den Schlauch [4] angeschlossenen Anschluss 0 40 mm [1] dem Primärelufteintrittsrohr nahern. Stecken Sie nun die Anschlussöffnung in das Primärelufteintrittsrohr und achten Sie daraufuf, dass die Öffnungen übereinstimmen. Fahren Sie mit der Befestigung des Anschlussteils mit der mitgelieferten Schraube M5 [8] fort. (Abb. 2)

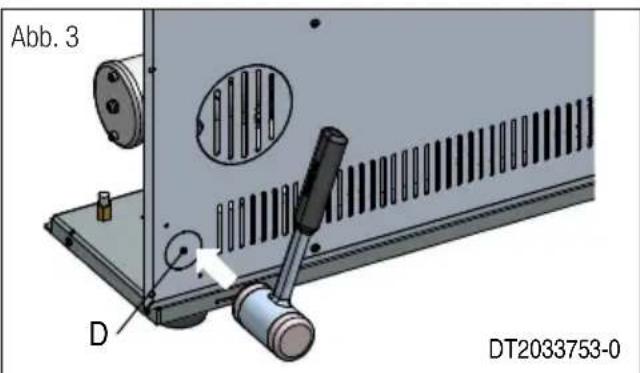

• Entfernen Sie den ausbrechbaren Stanzteil [D] mit einem Hammer aus dem rückseitigen Paneel und achten Sie darauf, es nicht zu zerkratzen oder zu verformen. (Abb. 3)
• Setzen Sie den Anschlussteil 060mm [2] in die so entstandene Öffnung.

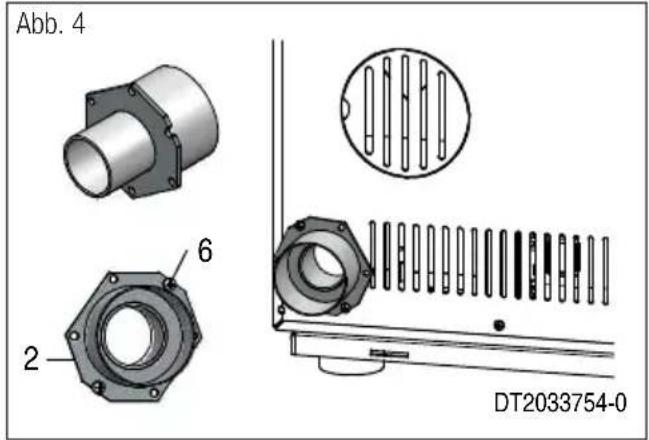

• Sorgen Sie davon, dass die Ölten im Anschlussteil [2] mit den Öffnungen im rückseitigen Paneel übereinstimmen und befestigen Sie es mit den mitgelieferten selbstschneidenden Schrauben [6]. (Abb. 4)

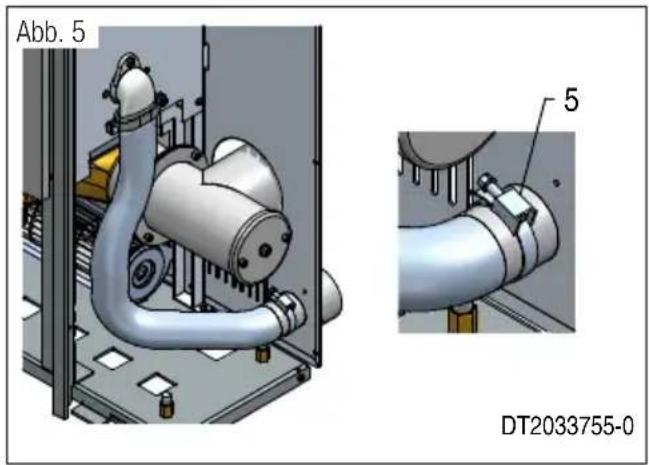

• SchlieBen Sie die beiden vorab am Ofen befestigten Anschlussteile an den Schlauch an und befestigen Sie diese mit den mitgelieferten Rohrschellen [5]. (Abb. 5)

Überzeugen Sie sich, dass der Schlauch nicht mit Ofenteilen in Berührung kommt, die sich während des Betriebs bewegen.

• Bringen Sie die vorab entfernte Verkleidung wieder in umgekehrter Reihenfolge an.
• SchlieBen Sie den Ofen an den eventuellen Außenluftanschluss an.

3.2 INSTALLATION DES SEITLICHEN ANSCHLUSES

DT2012523-00

• Entfernen Sie die rechte Seitenverkleidung und halten Sie sich damit an die im Absatz "ENTFERNUNG DER VERKLEIDUNG" der dem Produkt beiliegenden Betriebsanleitungen gegebenen Anweisungen.

Bei Ofen mit Keramikverkleidung halten Sie sich an die im Kapitel „INSTALLATION" der die Verkleidung betreffenden Betriebsanleitungen gegebenen Anweisungen.

Für eine bessere Zugänglichkeit zum Produkt ist es empfehlenswert, wie seitlich abgebildet, auch die rechte Seitenverkleidung zu entfernen.

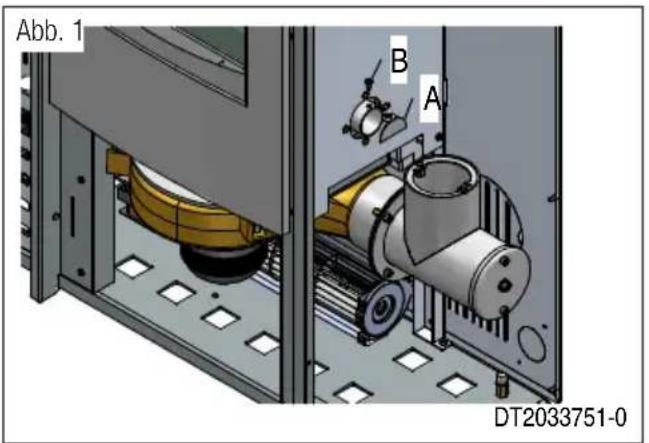

• Entfernen Sie nun die Primäreluftklappe [A] im Rohr seitlich rechts am Ofen, indem Sie die entsprechende Befestigungsschraube [B] abschrauben. (Abb. 1)

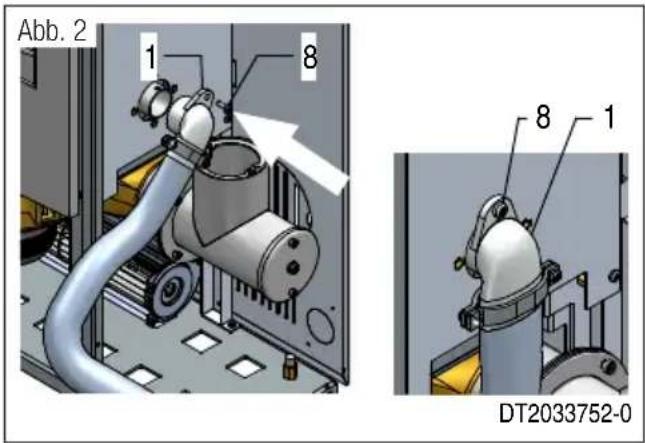

• Den an den Schlauch [4] angeschlossenen Anschluss 40 mm [1] dem Primärelufteintrittsrohr nahern. Stecken Sie nun die Anschlussöffnung in das Primärelufteintrittsrohr und achten Sie darauf, dass die Öffnungen übereinstimmen.
  Fahren Sie mit der Befestigung des Anschlussteils mit der mitgelieferten Schraube M5 [8] fort. (Abb. 2)
• Entfernen Sie den ausbrechbaren Stanzteil [D] an der Seiteverkleidung und achten Sie damit daraufuf, das Paneel weder zu verformen noch zu zerkratzen. (Abb. 3)
• Bringen Sie die vorab entfernte Seitenverkleidung wieder an.

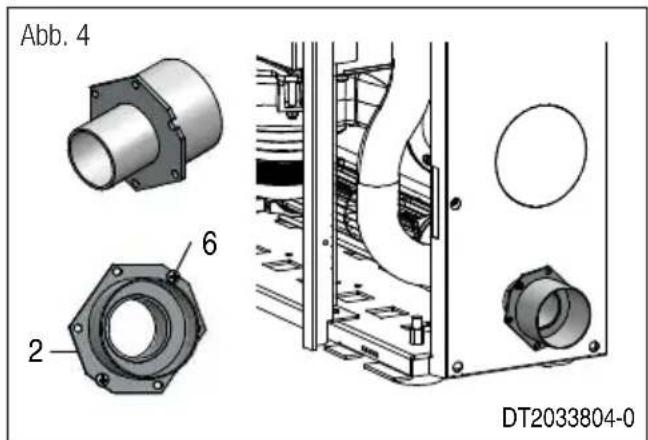

• Sorgen Sie damit, dass die Ölen im Anschlussteil [2] mit den Öffnungen in der Seitenverkleidung übereinstimmen und befestigen Sie es mit den mitgelieferten selbstschneidenden Schrauben [6]. (Abb. 4)

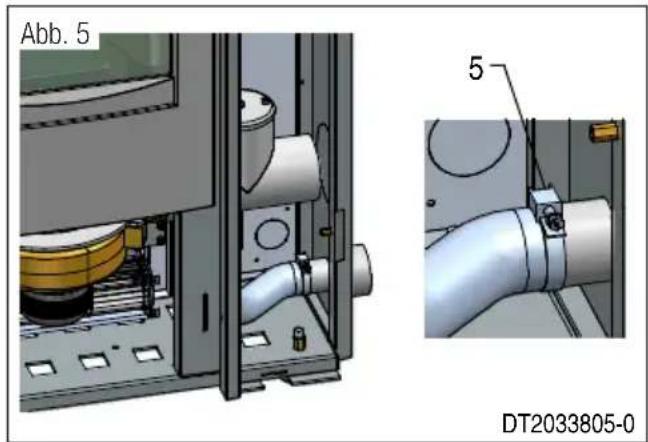

• SchlieBen Sie die beiden vorab am Ofen befestigten Anschlussteile an den Schlauch an und befestigen Sie diese mit den mitgelieferten Rohrschellen [5]. (Abb. 5)
• Überzeugen Sie sich, dass der Schlauch nicht mit Ofenteilen in Berührung kommt, die sich während des Betriebs bewegen.
• Bringen Sie die vorab entfernte Verkleidung wieder in umgekehrter Reihenfolge an.
• Schlieben Sie den Ofen an den eventuellen Außenluftanschluss an.

1.0 EXPLOSIETEKENING
