Produkttyp	Pelletkamin (Heizung)
Marke	Superior
Modell	SCP 7
Kompatible Modelle	SCP 7, IP78/58, IP78/68, SCP9
Brennstoff	Holzpellets
Schubladenkapazität	5 Schaufeln
Tankkapazität (modellabhängig geschätzt)	10 bis 30 Schaufeln
Nachfüllung	Seitlich durch ausziehbare Schublade
Enthaltenes Zubehör	Plastik-Schaufel (konkav), Schieber
Ersatzteile verfügbar	Schubladenkit, Schrauben, Gitter, Profil
Sicherheit	Transportsicherungsschrauben und Öffnungsbegrenzung
Installation	Schubladenkit optional, Montage auf Monoblock
Wartung	Reinigung der Schublade und des Tanks
Reparaturfähigkeit	Ersatzteile verfügbar, Reparatur möglich
Bedienungsanleitung	24 Seiten, mehrsprachig

Häufig gestellte Fragen - SCP 7 Superior

Wie installiere ich das Pelletschubladenkit am SCP 7?

Entfernen Sie das obere Gitter (B) und das Profil (C), nachdem Sie die Schrauben (A) gelöst haben. Entfernen Sie die Sicherungsschrauben (D). Positionieren Sie das Schubladenkit auf dem Monoblock, schrauben Sie das Gitter (B) und die Schubladenhalterung mit den Schrauben (E) fest. Schließen und ziehen Sie die Öffnungsbegrenzungsschrauben (F) an.

Wie fülle ich Pellets mit dem Schubladenkit nach?

Öffnen Sie die ausziehbare Schublade im oberen Bereich. Füllen Sie sie mit der konkaven Schaufel (Fassungsvermögen 5 Schaufeln). Schieben Sie die Pellets vorsichtig mit dem Schieber in den Tank. Überschreiten Sie je nach Modell nicht das 2- bis 6-fache Schubladenvolumen.

Welches Fassungsvermögen hat die Pelletschublade?

Die Schublade hat ein Fassungsvermögen von 5 Schaufeln (mit der mitgelieferten konkaven Schaufel).

Wie reinige ich das Gerät?

Die Anleitung empfiehlt eine regelmäßige Reinigung der Schublade und des Tanks, um Pelletsverluste zu vermeiden und einen optimalen Betrieb zu gewährleisten. Weitere Details werden nicht gegeben.

Welche Modelle sind mit dem Schubladenkit kompatibel?

Das Schubladenkit ist kompatibel mit den Modellen SCP 7, IP78/58, IP78/68 und SCP9 (Referenz DT2012460-00).

Was tun, wenn beim Nachfüllen Pellets herunterfallen?

Füllen Sie die Schublade oder den Tank nicht über die angegebenen Kapazitäten hinaus. Verwenden Sie den Schieber, um die Pellets vorsichtig zu schieben. Falls Pellets herunterfallen, sammeln Sie sie auf, um Verschwendung zu vermeiden.

Wie stelle ich die Öffnungsbegrenzung der Schublade ein?

Schließen Sie nach der Installation die Schublade und ziehen Sie die Öffnungsbegrenzungsschrauben (F) an, um ein übermäßiges Herausziehen der Schublade zu verhindern. Stellen Sie es nach dem verfügbaren Platz ein.

Welches Zubehör wird mit dem Schubladenkit mitgeliefert?

Das Schubladenkit wird mit Senkkopfschrauben (E) zur Befestigung sowie einer konkaven Plastikschaufel und einem Schieber zum Nachfüllen geliefert.

Wie sichere ich das Gerät für den Transport?

Beim Transport müssen die Sicherungsschrauben (D) angebracht sein, um die Schublade zu fixieren. Entfernen Sie sie erst nach der Installation.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung ist kostenlos als Download auf notice-facile.com für das Modell Superior SCP 7 erhältlich, im PDF-Format mit 24 Seiten, in mehreren Sprachen.

BEDIENUNGSANLEITUNG SCP 7 Superior

Pelletschubladenbausatzes

Pelletlade

Kit de cajón de pellets

Kit gaveta de pellets

ISTRUZIONI PER L'INSTALLATORE

INSTRUCTIONS FOR THE INSTALLER

INSTRUCTIONS POUR L'INSTALLATEUR

AUFBAUANLEITUNG FÜR DEN INSTALLATEUR

INSTRUCTIES VOOR DE MONTEUR

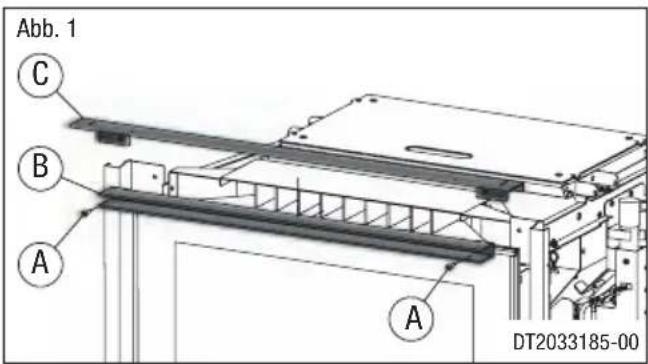

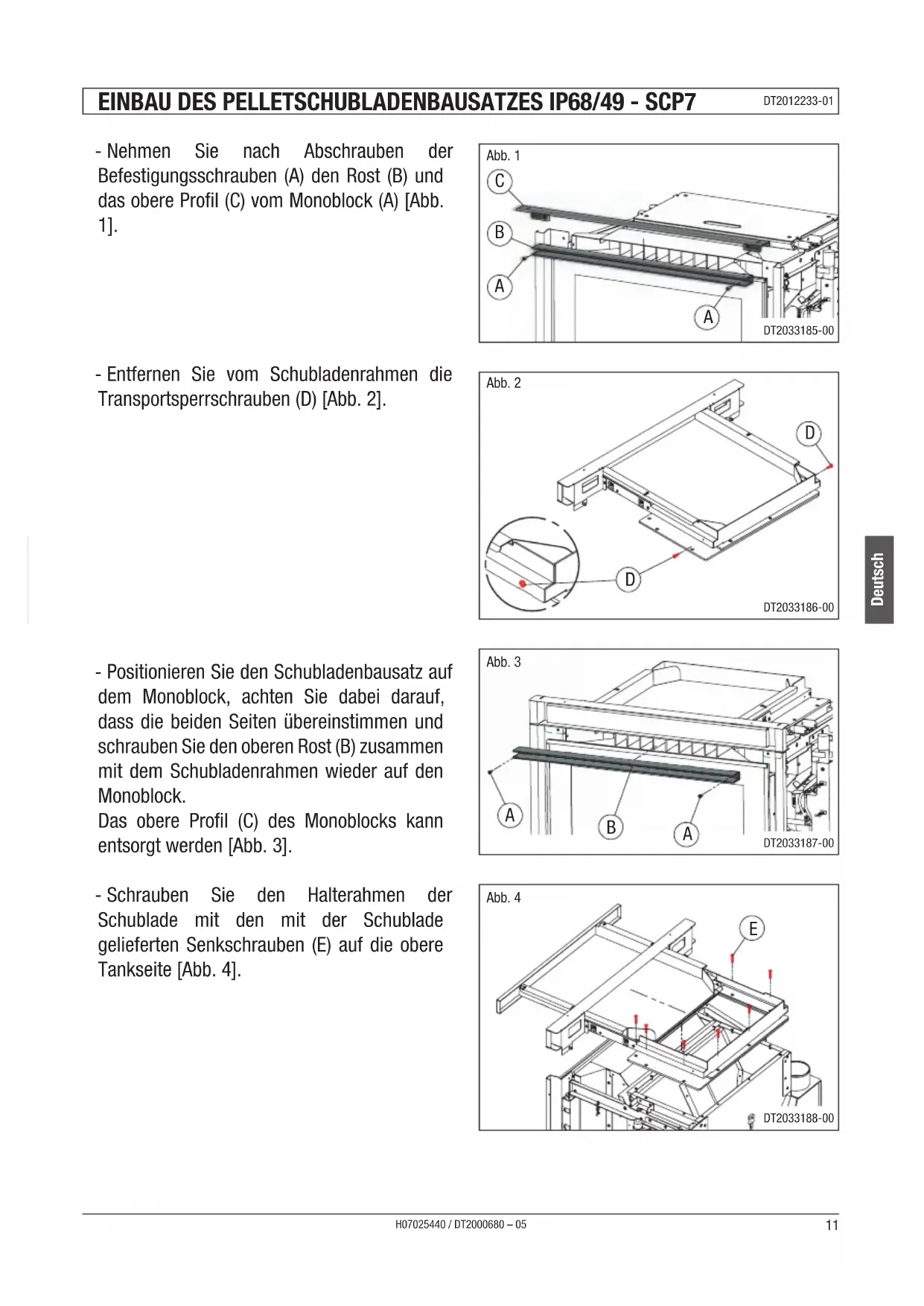

• Nehmen Sie nach Abschrauben der Befestigungsschrauben (A) den Rost (B) und das obere Profil (C) vom Monoblock (A) [Abb. 1].

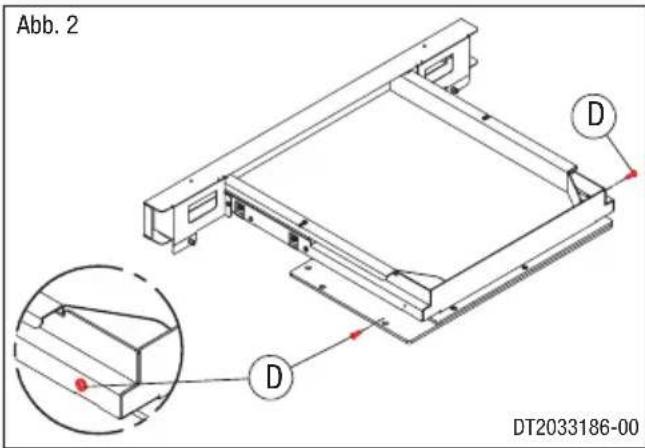

• Entfernen Sie vom Schubladenrahen die Transportsperrschrauben (D) [Abb. 2].

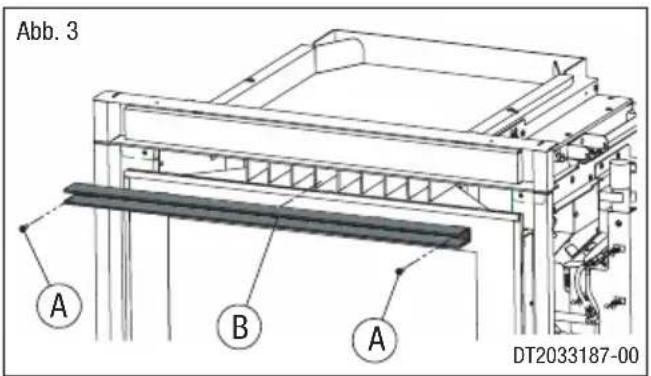

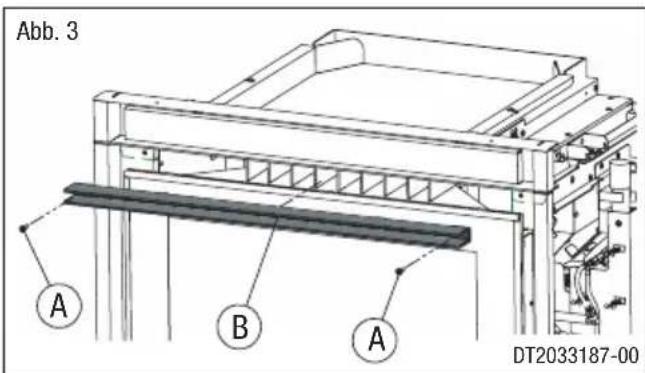

• Positionieren Sie den Schubladenbausatz auf dem Monoblock, achten Sie damit darauf, dass die beiden Seiten übereinstimmen und schrauben Sie den oberen Rost (B) zusammen mit dem Schubladenrehmen wieder auf den Monoblock.

Das obere Profil (C) des Monoblocks kann entsorgt werden [Abb. 3].

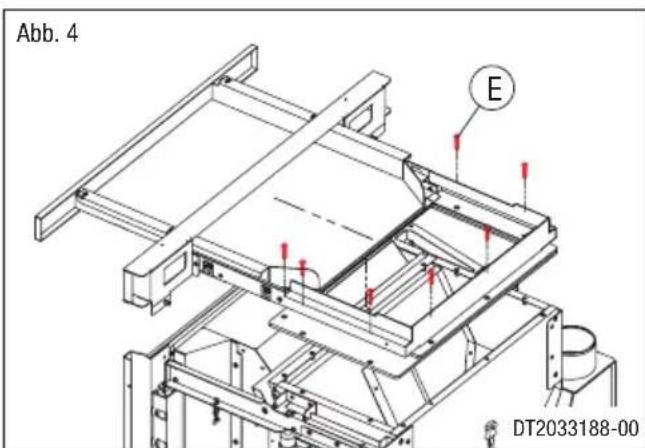

• Schrauben Sie den Halterahmen der Schublade mit den mit der Schublade geleiferten Senkschrauben (E) auf die obere Tankseite [Abb. 4].

NACHFULLEN VON PELLETS ÜBER DEN OPTIONALEN SCHUBLADENBAUSATZ

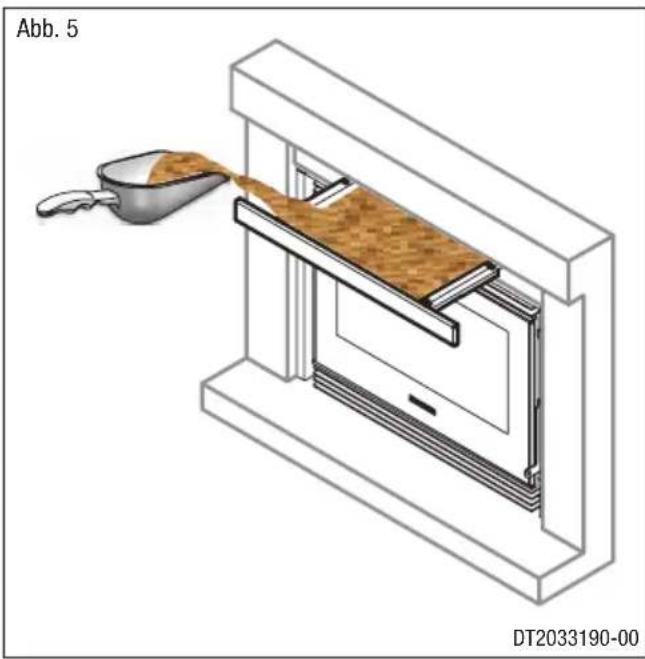

Wenn ein Pelletschubladenbausatz eingebaut ist, kann man die Pellets über die eigens im oberen Bereich anzutreffende Schublade von vorne nachfüllen.

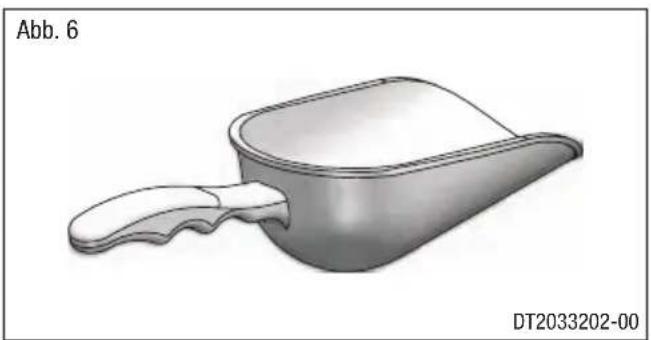

Aufgrund der gegebenen Platzverhältnisse ist es für ein sicheres und praktisches Nachfüllen der Pellets ratsam, die Schublade bis zum Anschlag hersauszuziehen, sie mit Hilfe der mitgelieferten Kunststoffschaufel zufüllen (die Schublade hat ein Fassungsvermögen, das 5 Dosierschaufeln entspricht) und sodann die Pellets vorsichtig mit dem eigens mitgelieferten Schieber in den Tank zu schiben.

Richtungsweise kann gesagt werden, dass ab Meldung des Nachfüllsensors der Tank des IP 68/49 and SCP 7 um ein Fassungsvermögen von ca. 10 Dosierschaufeln entleert ist. Für das Nachfällen also nicht offen als zwei Mal die Pelletschublade verwenden.

Der tank des IP 78/58 und SCP 9 hat ein Fassungsvermögen von ca. 25 Dosier schaufeln. Für das Nachfüllen also nicht offen als fünf Mal die Pelletschublade vermenden.

DertankdesIP78/68hateinFassungsvermogen vonca.30Dosier schaufeln.FurdasNachfullen also nichtofteralssechsMal diePelletschublade vermenden.

Die Schublade und den Pellettank nicht übermög füllen, um ein Austreten und somit unnötg es Vergeuden zu vermeiden.

EINBAU DES PELLETSCHUBLADENBAUSATZES IP78/58 - IP78/68 - SCP9 DT2012460-00

• Nehmen Sie nach Abschrauben der Befestigungsschrauben (A) den Rost (B) und das obere Profil (C) vom Monoblock [Abb. 1].

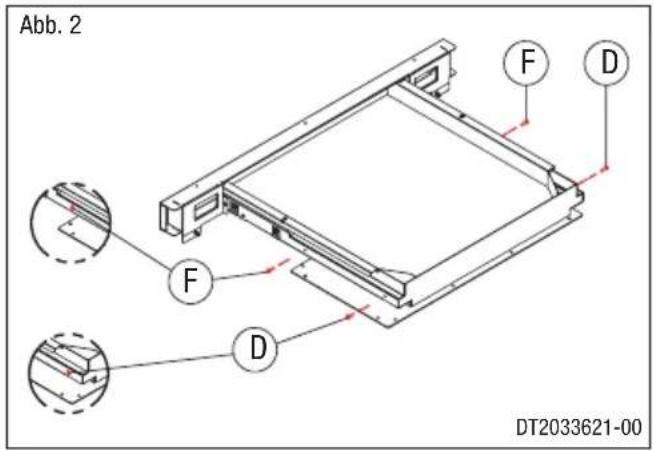

• Entfernen Sie vom Schubladenrehmendie Transportsperrschrauben (D) und die Schrauben (F) zur begrenzung der Öffnung [Abb. 2].

Öffnen sie vorsichtig die Schublade, weil diese frei hersauskammen und zu Boden fallen kann.

• Positionieren Sie den Schubladenbausatz auf dem Monoblock, achten Sie damit darauf, dass die beiden Seiten übereinstimmen und schrauben Sie den oberen Rost (B) zusammen mit dem Schubladenrehmen wieder auf den Monoblock.

Das obere Profil (C) des Monoblocks kann entsorgt werden [Abb. 3].

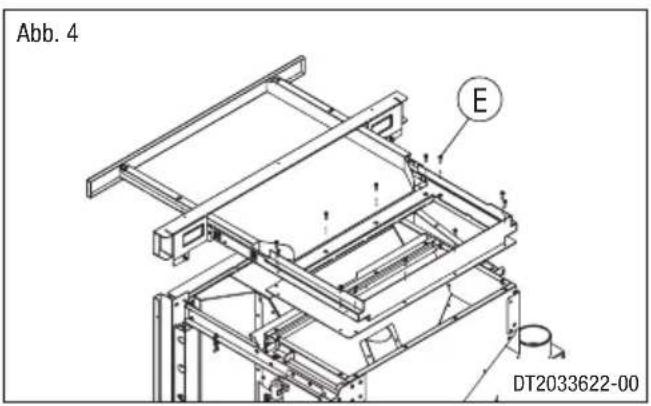

• Schrauben Sie den Halterahmen der Schublade mit den mit der Schublade gelieferten Senkschrauben (E) auf die obere Tankseite [Abb. 4].

• Schlieben Sie die Schublade und schrauben Sie wieder die Begrenzung-Schrauben ein.
