Tipo de producto	Estufa de pellets (calefacción)
Marca	Superior
Modelo	SCP 7
Modelos compatibles	SCP 7, IP78/58, IP78/68, SCP9
Combustible	Pellets de madera
Capacidad del cajón	5 paladas
Capacidad del depósito (estimada según modelo)	10 a 30 paladas
Repostaje	Lateral mediante cajón extraíble
Accesorios incluidos	Pala cóncava de plástico, rasqueta
Piezas de repuesto disponibles	Kit cajón, tornillos, rejilla, perfil
Seguridad	Tornillos de bloqueo de transporte y límite de apertura
Instalación	Kit cajón opcional, montaje sobre monobloque
Mantenimiento	Limpieza del cajón y depósito
Reparabilidad	Piezas de repuesto disponibles, reparación posible
Manual de instrucciones	24 páginas, multilingüe

Preguntas frecuentes - SCP 7 Superior

¿Cómo instalar el kit cajón de pellets en el SCP 7?

Retire la rejilla superior (B) y el perfil (C) después de desatornillar los tornillos (A). Quite los tornillos de bloqueo (D). Coloque el kit cajón sobre el monobloque, vuelva a atornillar la rejilla (B) y el soporte del cajón con los tornillos (E). Cierre y apriete los tornillos de límite de apertura (F).

¿Cómo repostar pellets con el kit cajón?

Abra el cajón extraíble en la parte superior. Llénelo con la pala cóncava (capacidad 5 paladas). Empuje suavemente los pellets hacia el depósito con la rasqueta. No llene más de 2 a 6 veces la capacidad del cajón según el modelo.

¿Cuál es la capacidad del cajón de pellets?

El cajón tiene una capacidad de 5 paladas (con la pala cóncava incluida).

¿Cómo limpiar el aparato?

El manual recomienda una limpieza regular del cajón y del depósito para evitar caídas de pellets y garantizar un funcionamiento óptimo. No se proporcionan más detalles.

¿Qué modelos son compatibles con el kit cajón?

El kit cajón es compatible con los modelos SCP 7, IP78/58, IP78/68 y SCP9 (referencia DT2012460-00).

¿Qué hacer si caen pellets durante el repostaje?

No llene el cajón o el depósito más allá de las capacidades indicadas. Use la rasqueta para empujar los pellets suavemente. En caso de caída, recójalos para evitar el desperdicio.

¿Cómo ajustar el límite de apertura del cajón?

Después de la instalación, cierre el cajón y apriete los tornillos de límite de apertura (F) para evitar una salida excesiva del cajón. Ajuste según el espacio disponible.

¿Qué accesorios se incluyen con el kit cajón?

El kit cajón se entrega con los tornillos de cabeza avellanada (E) para la fijación, así como una pala cóncava de plástico y una rasqueta para el repostaje.

¿Cómo asegurar el aparato para el transporte?

Durante el transporte, los tornillos de bloqueo (D) deben estar colocados para fijar el cajón. Retírelos solo después de la instalación.

¿Dónde encontrar el manual de instrucciones completo?

El manual está disponible para descarga gratuita en notice-facile.com para el modelo Superior SCP 7, en formato PDF de 24 páginas, en varios idiomas.

MANUAL DE USUARIO SCP 7 Superior

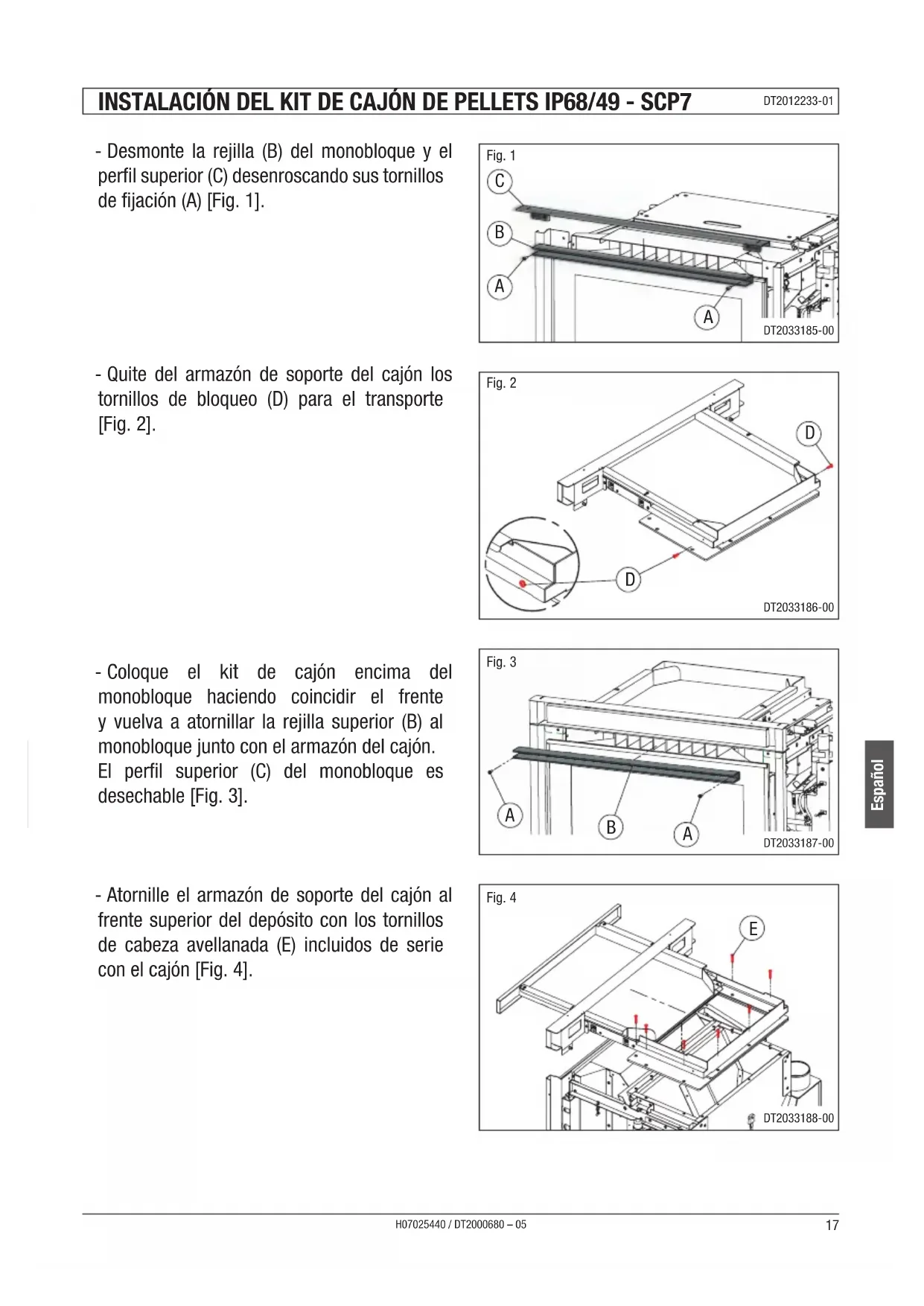

INSTRUCCIONES PARA EL INSTALADOR

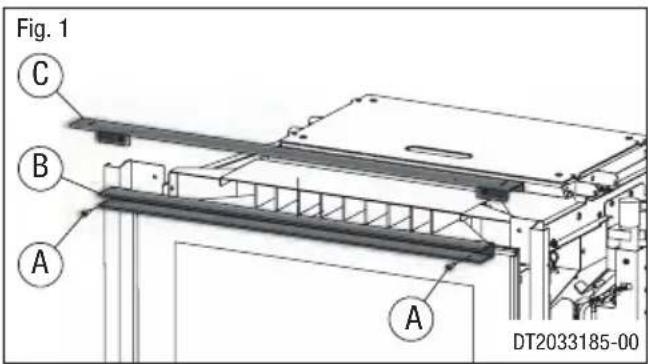

• Desmonte la rejilla (B) del monobloque y el perfil superior (C) desenroscando sus tornillos de fijacion (A) [Fig. 1].

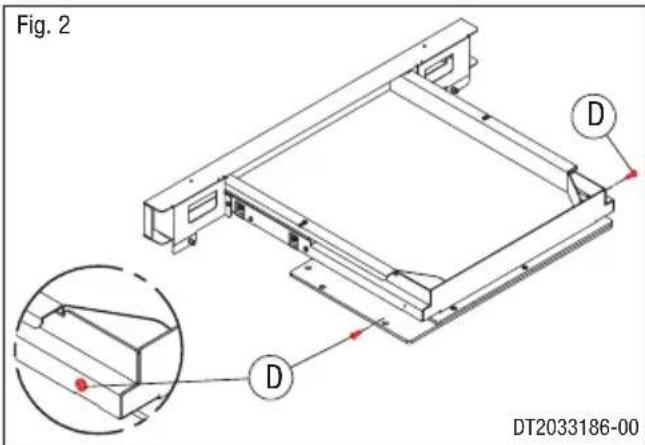

• Quite del armazon de soporte del cajón los tornillos de bloqueo (D) para el transporte [Fig. 2].

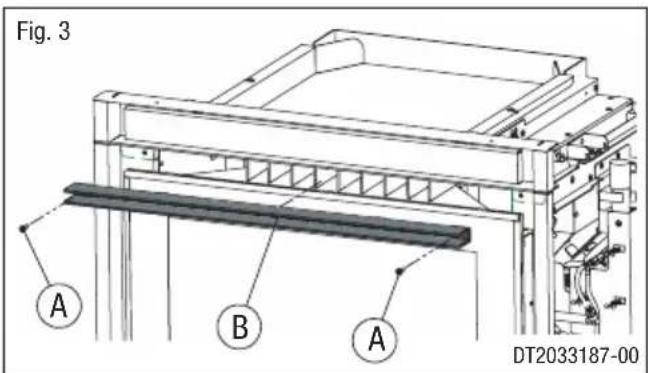

• Coloque el kit de cajón encima del monobloque能做到o coincidir el frente y vuelva a atornillar la rejilla superior (B) al monobloque junto con el armazon del cajón. El/perfil superior (C) del monobloque es desechable [Fig. 3].

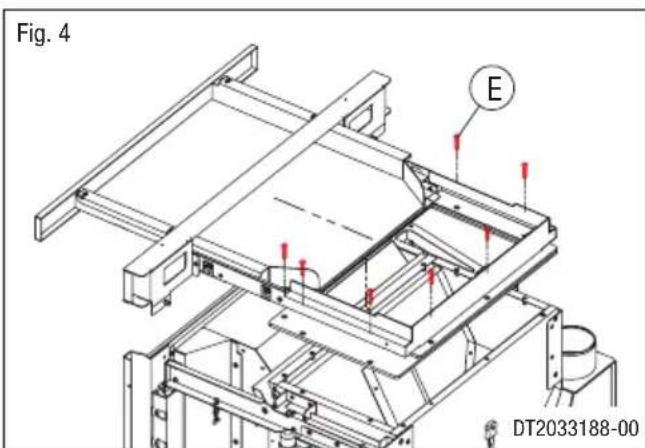

• Atornille el armazon de soporte del cajón al frente superior del deposito con los tornillos de cabeza avellanada (E) incluidos de series con el cajón [Fig. 4].

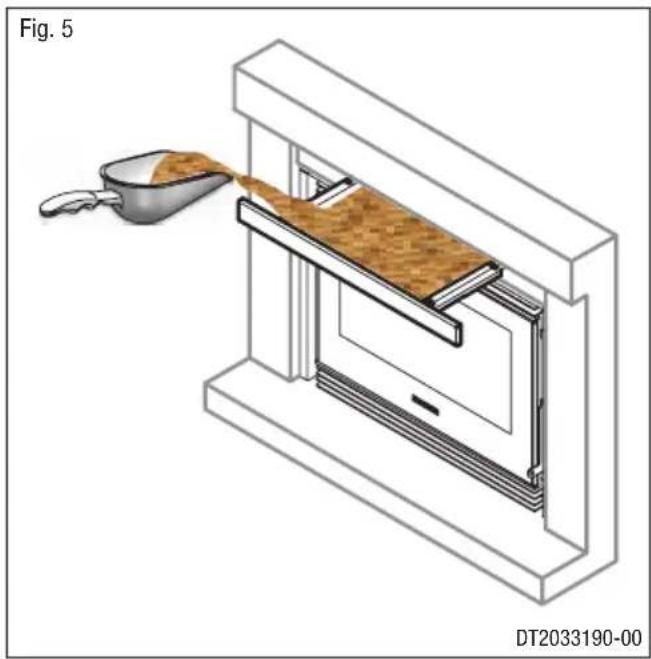

CARGA DE LOS PELLETS CON EL KIT DE CAJON OPCIONAL

Si está instalado el kit de cajón de pellets,這些might be used to carry the cajoncito extraible situation in the partessuperior.

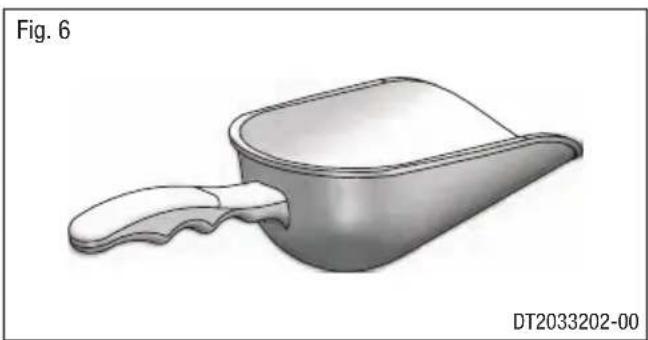

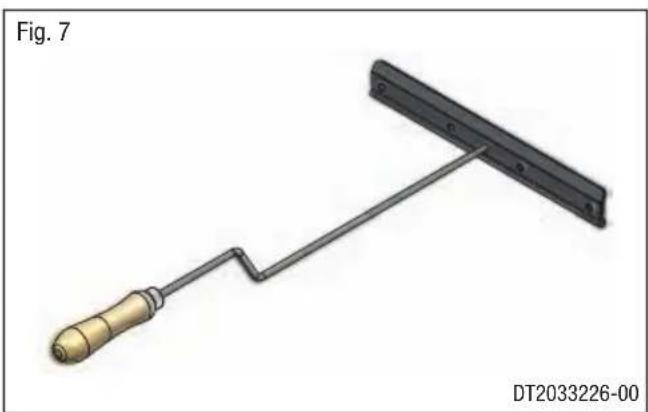

Dado el reducido espacio, para cargar los pellets de manière más fácil y segura se recomienda abrir el cajón al máximo, llentarlo contipsa de la pala de plástico incluida (el cajón tiene una capacité aproximada de 5 palas), y empujar con cuidado los pellets hacer el deposito utilizing la escobilla incluida.

A modo de orientacion, el avis del sensor de reabastecimiento indica que el deposito del IP 68/49 y del SCP 7 se ha vaciado en una calidad equivalente aunas 10 palas, por lo que parallenar el deposito no se debe usar mas de 2 vezes el cajon.

El deposito del IP 78/58 y del SCP 9 tiene una capacité aproximada de 25 palas, por lo que parallenar el deposito no se debe usar más de 5 vezes el cajón.

El deposito del IP 78/68 tiene una capacité aproximada de 30 palas, por lo que para llenar el deposito no se debe usar mas de 6 vezes el cajón.

No llene demasiado el cajón y el deposito de pellets para estar que se derramen, con el consiguiente derroche.

INSTALACION DEL KIT DE CAJON DE PELLETS IP78/58 - IP78/68 - SCP9 DT2012460-00

• Desmonte la rejilla (B) del monobloque y el perfil superior (C) desenroscando sus tornillos de fijacion (A) [Fig. 1].

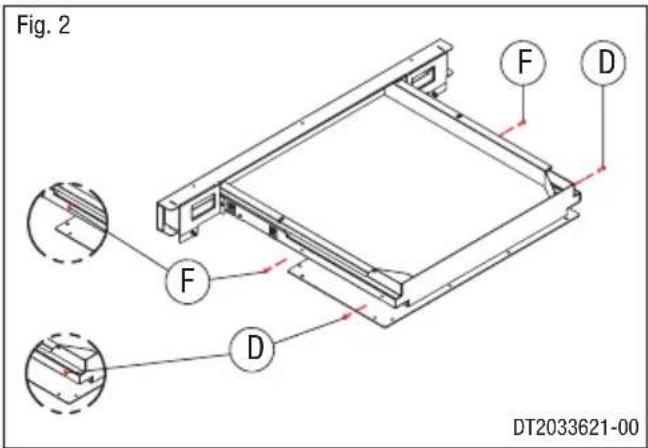

• Quite del armazon de soporte del cajón los tornillos de bloqueo (D) para el transporte y los tornillos (F) de fin de carrera de aperture [Fig. 2].

Abra con cuidado el cajón, ya que pueda salirse del todo y caer.

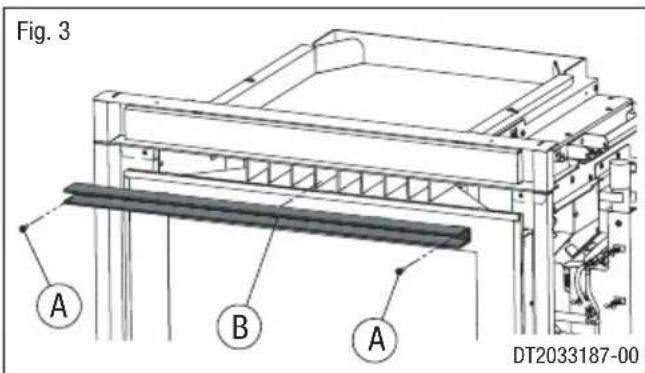

• Coloque el kit de cajón encima del monobloque能做到o coincidir el frente y vuelva a atornillar la rejilla superior (B) al monobloque junto con el armazon del cajón. El/perfil superior (C) del monobloque es deseachable [Fig. 3].

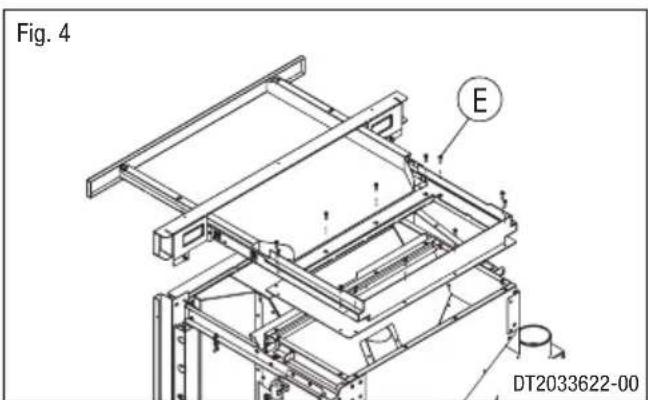

• Atornille el armazón de soporte del cajón al frente superior del deposito con los tornillos de cabeza avellanada (E) incluidos de series con el cajón [Fig. 4].

• Cierre el cajón y vuelva a enroscar los tornillos (F) de fin de carrera de aperture.
